SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA

Transkrypt

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIE DOKUMENTACJI PROJEKTOWEJ PN:,,BUDOWA PARKINGU PRZY ULICY SKOWRONKÓW W BIELSKU-BIAŁEJ W RAMACH ZADANIA: BEZPIECZNY PARKING ZAPEWNIENIE BEZPIECZEŃSTWA KOMUNIKACYJNEGO Bielsko Biała, styczeń 2015 r.

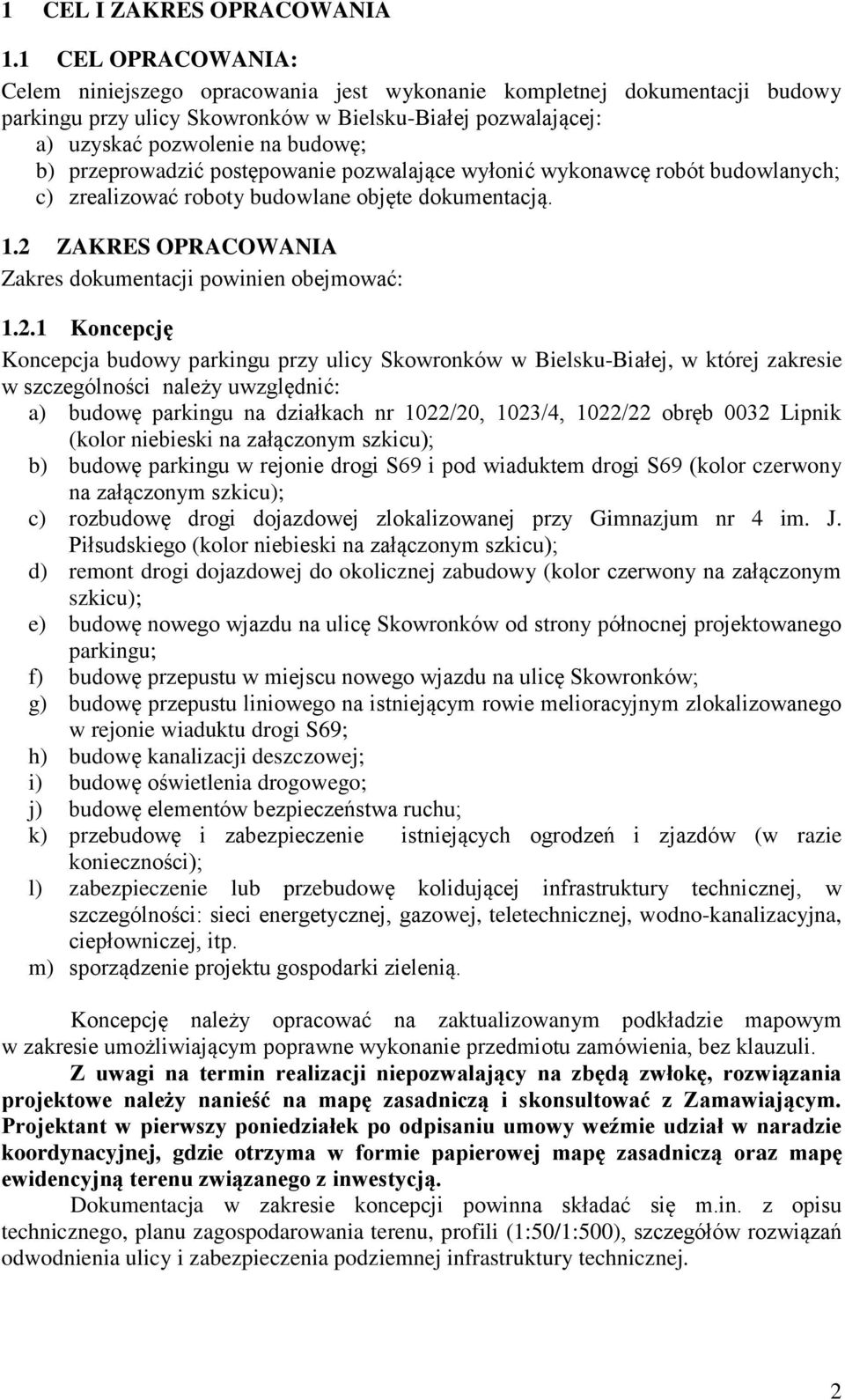

2 1 CEL I ZAKRES OPRACOWANIA 1.1 CEL OPRACOWANIA: Celem niniejszego opracowania jest wykonanie kompletnej dokumentacji budowy parkingu przy ulicy Skowronków w Bielsku-Białej pozwalającej: a) uzyskać pozwolenie na budowę; b) przeprowadzić postępowanie pozwalające wyłonić wykonawcę robót budowlanych; c) zrealizować roboty budowlane objęte dokumentacją. 1.2 ZAKRES OPRACOWANIA Zakres dokumentacji powinien obejmować: Koncepcję Koncepcja budowy parkingu przy ulicy Skowronków w Bielsku-Białej, w której zakresie w szczególności należy uwzględnić: a) budowę parkingu na działkach nr 1022/20, 1023/4, 1022/22 obręb 0032 Lipnik (kolor niebieski na załączonym szkicu); b) budowę parkingu w rejonie drogi S69 i pod wiaduktem drogi S69 (kolor czerwony na załączonym szkicu); c) rozbudowę drogi dojazdowej zlokalizowanej przy Gimnazjum nr 4 im. J. Piłsudskiego (kolor niebieski na załączonym szkicu); d) remont drogi dojazdowej do okolicznej zabudowy (kolor czerwony na załączonym szkicu); e) budowę nowego wjazdu na ulicę Skowronków od strony północnej projektowanego parkingu; f) budowę przepustu w miejscu nowego wjazdu na ulicę Skowronków; g) budowę przepustu liniowego na istniejącym rowie melioracyjnym zlokalizowanego w rejonie wiaduktu drogi S69; h) budowę kanalizacji deszczowej; i) budowę oświetlenia drogowego; j) budowę elementów bezpieczeństwa ruchu; k) przebudowę i zabezpieczenie istniejących ogrodzeń i zjazdów (w razie konieczności); l) zabezpieczenie lub przebudowę kolidującej infrastruktury technicznej, w szczególności: sieci energetycznej, gazowej, teletechnicznej, wodno-kanalizacyjna, ciepłowniczej, itp. m) sporządzenie projektu gospodarki zielenią. Koncepcję należy opracować na zaktualizowanym podkładzie mapowym w zakresie umożliwiającym poprawne wykonanie przedmiotu zamówienia, bez klauzuli. Z uwagi na termin realizacji niepozwalający na zbędą zwłokę, rozwiązania projektowe należy nanieść na mapę zasadniczą i skonsultować z Zamawiającym. Projektant w pierwszy poniedziałek po odpisaniu umowy weźmie udział w naradzie koordynacyjnej, gdzie otrzyma w formie papierowej mapę zasadniczą oraz mapę ewidencyjną terenu związanego z inwestycją. Dokumentacja w zakresie koncepcji powinna składać się m.in. z opisu technicznego, planu zagospodarowania terenu, profili (1:50/1:500), szczegółów rozwiązań odwodnienia ulicy i zabezpieczenia podziemnej infrastruktury technicznej. 2

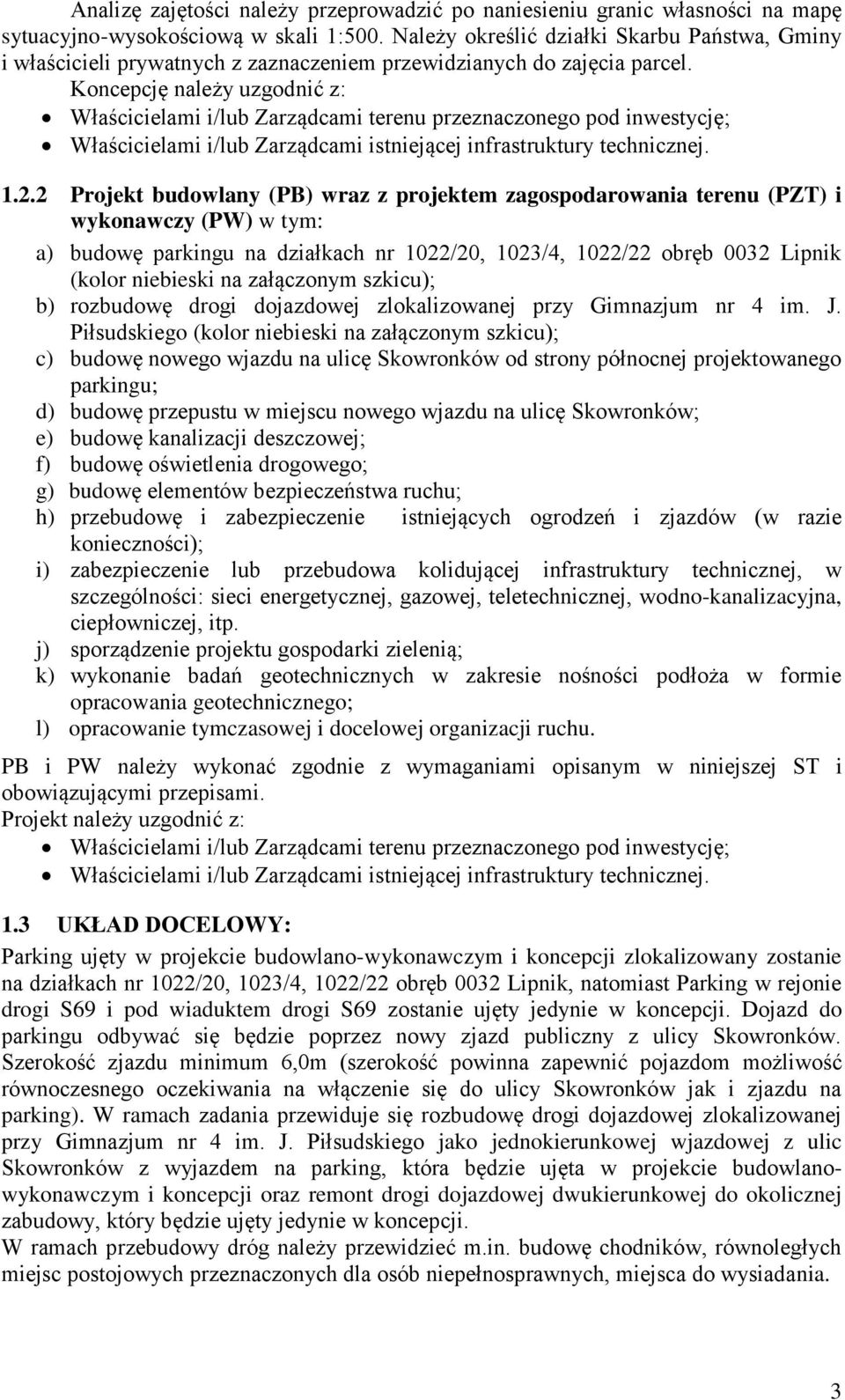

3 Analizę zajętości należy przeprowadzić po naniesieniu granic własności na mapę sytuacyjno-wysokościową w skali 1:500. Należy określić działki Skarbu Państwa, Gminy i właścicieli prywatnych z zaznaczeniem przewidzianych do zajęcia parcel. Koncepcję należy uzgodnić z: Właścicielami i/lub Zarządcami terenu przeznaczonego pod inwestycję; Właścicielami i/lub Zarządcami istniejącej infrastruktury technicznej Projekt budowlany (PB) wraz z projektem zagospodarowania terenu (PZT) i wykonawczy (PW) w tym: a) budowę parkingu na działkach nr 1022/20, 1023/4, 1022/22 obręb 0032 Lipnik (kolor niebieski na załączonym szkicu); b) rozbudowę drogi dojazdowej zlokalizowanej przy Gimnazjum nr 4 im. J. Piłsudskiego (kolor niebieski na załączonym szkicu); c) budowę nowego wjazdu na ulicę Skowronków od strony północnej projektowanego parkingu; d) budowę przepustu w miejscu nowego wjazdu na ulicę Skowronków; e) budowę kanalizacji deszczowej; f) budowę oświetlenia drogowego; g) budowę elementów bezpieczeństwa ruchu; h) przebudowę i zabezpieczenie istniejących ogrodzeń i zjazdów (w razie konieczności); i) zabezpieczenie lub przebudowa kolidującej infrastruktury technicznej, w szczególności: sieci energetycznej, gazowej, teletechnicznej, wodno-kanalizacyjna, ciepłowniczej, itp. j) sporządzenie projektu gospodarki zielenią; k) wykonanie badań geotechnicznych w zakresie nośności podłoża w formie opracowania geotechnicznego; l) opracowanie tymczasowej i docelowej organizacji ruchu. PB i PW należy wykonać zgodnie z wymaganiami opisanym w niniejszej ST i obowiązującymi przepisami. Projekt należy uzgodnić z: Właścicielami i/lub Zarządcami terenu przeznaczonego pod inwestycję; Właścicielami i/lub Zarządcami istniejącej infrastruktury technicznej. 1.3 UKŁAD DOCELOWY: Parking ujęty w projekcie budowlano-wykonawczym i koncepcji zlokalizowany zostanie na działkach nr 1022/20, 1023/4, 1022/22 obręb 0032 Lipnik, natomiast Parking w rejonie drogi S69 i pod wiaduktem drogi S69 zostanie ujęty jedynie w koncepcji. Dojazd do parkingu odbywać się będzie poprzez nowy zjazd publiczny z ulicy Skowronków. Szerokość zjazdu minimum 6,0m (szerokość powinna zapewnić pojazdom możliwość równoczesnego oczekiwania na włączenie się do ulicy Skowronków jak i zjazdu na parking). W ramach zadania przewiduje się rozbudowę drogi dojazdowej zlokalizowanej przy Gimnazjum nr 4 im. J. Piłsudskiego jako jednokierunkowej wjazdowej z ulic Skowronków z wyjazdem na parking, która będzie ujęta w projekcie budowlanowykonawczym i koncepcji oraz remont drogi dojazdowej dwukierunkowej do okolicznej zabudowy, który będzie ujęty jedynie w koncepcji. W ramach przebudowy dróg należy przewidzieć m.in. budowę chodników, równoległych miejsc postojowych przeznaczonych dla osób niepełnosprawnych, miejsca do wysiadania. 3

4 Nawierzchnię dróg należy zaprojektować na obciążenie ruchem m.in. KR3 jako nawierzchnię z betonu asfaltowego, a miejsca parkingowe i postojowe z kostki betonowej. Należy zaprojektować system odwodnienia powierzchni parkingu z oprowadzeniem wód do istniejących odbiorników, system oświetlenia parkingu i drogi oraz wycinkę kolidującej zieleni oraz nowe nasadzenia. Ponadto należy zaprojektować elementy bezpieczeństwa ruchu m.in. takie jak: balustrady, bariery, progi zwalniające. 2 ZAKRES DOKUMENTACJI OBEJMUJE WYKONANIE w szczególności: 2.1 DOKUMENTACJI GEODEZYJNEJ: a) aktualizację podkładu mapowego sytuacyjno-wysokościowego w skali 1:500 z naniesieniem granic własności w zakresie umożliwiającym wykonanie kompletnej dokumentacji projektowej wykonanej w obowiązującym układzie poprzedzoną pomiarami w terenie, b) mapę ewidencyjną, c) mapę ewidencyjną z naniesionym zakresem projektowym, d) pozyskanie wypisów z rejestru gruntów zawierających: numer działek, władających, nr KW ustalonych właścicieli nieruchomości, użytki działek, powierzchnie, które są zajęte pod planowaną inwestycję i tych które będą usytuowane w sąsiedztwie (wraz z tabelarycznym zestawieniem w postaci pliku xls ), e) tabelaryczne zestawienia numerów parcel objętych Inwestycją wraz z powierzchnią zajętą pod nową inwestycję, właścicielem z adresem oraz użytkiem. W razie konieczności Projektant pozyska odpowiednie oświadczenia dysponowania nieruchomością na cele budowlane od prywatnych właścicieli działek niezbędnych do uzyskania pozwolenia na budowę i realizacji robót. 2.2 DOKUMENTACJI GEODEZYJNO-PRAWNEJ: a) wyznaczenie granic pasa drogowego (markowanie granicy w terenie, jednoznacznewidoczne oznakowanie ma posłużyć do przekazania placu budowy wraz ze szkicem granic z wykazem współrzędnych w wersji cyfrowej), b) rysunek wytyczeniowy winien zawierać współrzędne geodezyjne punktów głównych oraz geometrię trasy, pozwalający na jednoznaczne wyniesienie projektu w teren. 2.3 WZNOWIENIE ZNAKÓW GRANICZNYCH (w razie konieczności) (w sytuacjach niejasnych tj. gdy nowa granica pasa drogowego jest w bliskiej odległości od sąsiedniej nieruchomości należy wyjaśnić rzeczywistą ich odległość). Opracowanie powinno zawierać: a) mapę wraz z naniesionym przebiegiem granic i opisem, b) protokół graniczny, c) szkic polowy, d) notatkę geodety przedstawiającą stan faktyczny zagospodarowania gruntu, e) wykaz współrzędnych wznawianych punktów granicznych w obowiązującym w danym rejonie układzie współrzędnych, f) odpis aktualnej księgi wieczystej dla działki objętej czynnościami geodezyjnymi, g) oświadczenia stron w przypadku, gdy strona nie wyraża zgody na przeprowadzenie czynności geodezyjnych. 4

5 Zakres mapy powinien obejmować cały obszar oddziaływania inwestycji wraz z terenami przyległymi. Treść mapy powinna odpowiadać treści mapy zasadniczej z nakładką uzbrojenia terenu i ewidencji gruntów, uzupełnione m. in. o istniejące w terenie drzewa, krzewy, zabytki, pomniki przyrody, urządzenia ochrony środowiska, ogrodzenia (furtki, bramy), zjazdy indywidualne i publiczne, budynki, z podziałem na trwałe i nietrwałe, studnie (średnice), rowy (w pełnym zakresie), obiekty inżynierskie (rzędne wlotu i wylotu, światła), osie dróg, kilometraże, przekroje poprzeczne dróg i innych obiektów (co 10-20m), inne elementy wyposażenia dróg (np: oznakowanie, bariery, sygnalizacje świetlne, oświetlenie, reklamy oraz punkty geodezyjne jakie mogą występować na trasie przedmiotowej inwestycji, podlegające ochronie prawnej. W przypadku konieczności ich likwidacji należy przewiedzieć ich przeniesienie. Wykaz współrzędnych punktów osnowy, reperów, punktów granicznych oraz wszystkich punktów z pomiaru sytuacyjnego - wysokościowego, w postaci pliku komputerowego i wydruku na papierze. Powyższe opracowania mają być zgodne z przepisami, wytycznymi i normatywami zawartymi w pkt. 3 niniejszej SST. 2.4 DOKUMENTACJI GEOTECHNICZNEJ Dokumentację geotechniczną należy wykonać po przeprowadzeniu szczegółowej inwentaryzacji geodezyjnej terenu w zakresie niezbędnym do prawidłowego wykonania przedmiotu zamówienia zgodnie z niniejszą ST i obowiązującymi przepisami. Opracowanie powinna zawierać między innymi opinię geotechniczną, dokumentację badań podłoża gruntowego i inwentaryzację konstrukcji istniejącej nawierzchni. Dokumentacja powinna zawierać także wyniki badań terenowych, laboratoryjnych i kameralnych, przedstawione w postaci opisowej i rysunkowej, jak również rozpoznania podłoża gruntowego według kategorii drogowych (G1-G4, grunty ekspansywne itd.) do celów budownictwa infrastruktury liniowej oraz zagospodarowania przestrzennego terenu z uwzględnieniem zagrożeń występujących w podłożu. Odwierty należy wykonać w przekrojach charakterystycznych (skrzyżowania, rowy, cieki, itp.) oraz max co 150m w ciągu przewidzianej do rozbudowy drogi i min. po jednym otworze na każde rozpoczęte 500m 2 powierzchni parkingu. Ponadto ilość i lokalizacja otworów geologicznych oraz harmonogram prac geologicznych winny być szczegółowo uzgodnione z Zamawiającym. 2.5 INFORMACJI O PLANOWANEJ INESTYCJI: Projektant przygotuje prezentację multimedialną z wizualizacją proponowanych rozwiązań projektowych na posiedzenie Kierownictwa Urzędu Miejskiego w Bielsku-Białej. O ewentualnym terminie posiedzenia Kierownictwa Projektant zostanie wcześniej poinformowany, celem przygotowania niezbędnych materiałów. 2.6 PROJEKTU BUDOWLANO - WYKONAWCZEGO: Zawartość i forma projektu budowlanego musi być zgodna z wymaganiami Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia r. (Dz.U nr 0 poz. 462.) w sprawie szczegółowego zakresu i formy projektu budowlanego, jak również z przepisami, wytycznymi i normatywami zawartymi w pkt. 3 niniejszej SST. 5

6 2.6.1 PROJEKT ZAGOSPODAROWANIA TERENU wraz z oświadczeniami jednostek organizacyjnych o zapewnieniu dostaw mediów oraz warunków przyłączenia obiektów i zawierać: część opisową zakres i cel opracowania, podstawę opracowania, stan istniejący, stan projektowany, tabelaryczny wykaz zajmowanych działek (numer działki, właściciel, sposób użytkowania, nr KW), zgody właścicieli, użytkowników działek na wejście w teren w celu realizacji inwestycji, budowę nowych lub przebudowę istniejących sieci (urządzeń) uzbrojenia terenu, opinie, stanowiska, uzgodnienia, decyzje, pozwolenia, oświadczenia i warunki (w tym decyzja o uwarunkowaniach środowiskowych, jeśli będzie wymagana), komplet uzgodnień i warunków wydanych przez dysponentów uzbrojenia i zaakceptowanych przez Zamawiającego, odpis protokołu z narady koordynacyjnej w sprawie uzgodnienia usytuowania sieci uzbrojenia podziemnego wydanego w oparciu o Prawo geodezyjne i kartograficzne (Dz.U. 2010r Nr 193, poz 1287 z póżn. zm.) wraz z częścią dokumentacji potwierdzonej odpowiednią adnotacją zawierającą informacje, iż dokumentacja była przedmiotem narady koordynacyjnej. oświadczenie o kompletności opracowania, kopie uprawnień oraz zaświadczeń o przynależności do Izby Inżynierów Budownictwa, część rysunkową orientacja, mapa ewidencyjna z zaznaczonym obszarem zajętym przez projektowaną inwestycję, plansza zagospodarowania terenu z zaznaczonymi granicami zajęcia terenu, granicami własności i numerami działek, plansza zbiorcza uzbrojenia. ZAMAWIAJĄCY WŁASNYM WYSIŁKIEM I STRANIEM WYSTĄPIŁ O WARUNKI ZABUDOWY DLA PLANOWANEJ INWESTYCJI. NIEZWŁOCZNIE PO OTRZYMANIU WARUNKÓW ZABUDOWY PORJEKTAN OTRZYMA WŁASNY EGZEMPLARZ. Brak warunków zabudowy nie zwalnia Projektanta od prowadzenia prac projektowych PROJEKT ARCHITEKTONICZNO-BUDOWLANY: Projekt architektoniczno budowlany należy wykonać w oparciu o szczegółową inwentaryzację geodezyjną terenu. Poszczególne opracowania branżowe należy uszczegółowić do formy projektu wykonawczego którego celem jest dostarczenie niezbędnych materiałów uszczegóławiających projekt budowlany (opisy, rysunki i obliczenia, uzupełniające pomiary geodezyjne, uzupełniające badania geologiczne, pomiary ugięć na pasach ruchu) potrzebnych dla prawidłowej realizacji inwestycji, określenia zakresu robót, sporządzenia przedmiaru i kosztorysu inwestorskiego. Zawartość projektu architektoniczno-budowlanego powinna być zgodna z przepisami, wytycznymi i normatywami zawartymi w pkt. 3 niniejszej SST i powinno zawierać: 6

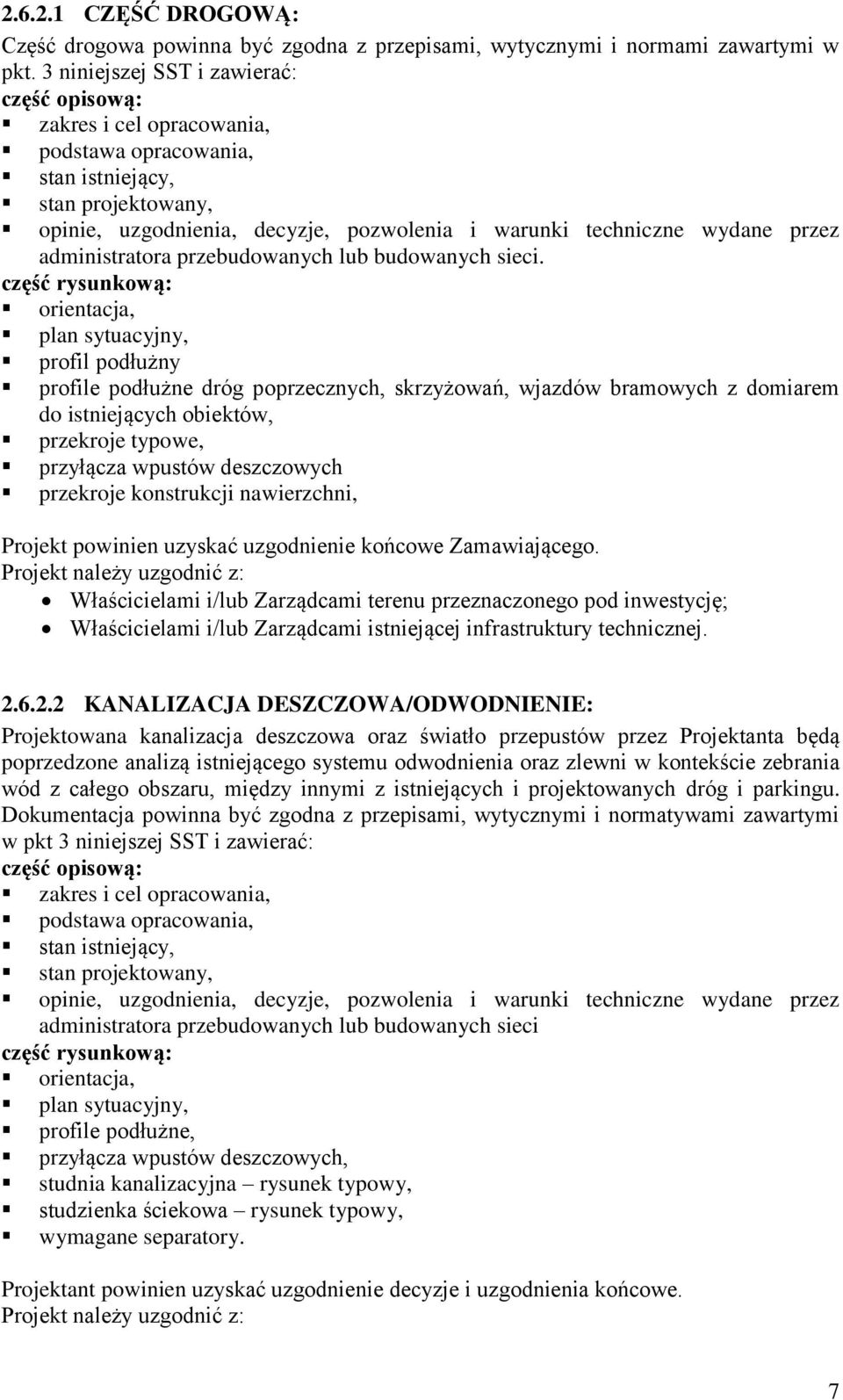

7 CZĘŚĆ DROGOWĄ: Część drogowa powinna być zgodna z przepisami, wytycznymi i normami zawartymi w pkt. 3 niniejszej SST i zawierać: część opisową: zakres i cel opracowania, podstawa opracowania, stan istniejący, stan projektowany, opinie, uzgodnienia, decyzje, pozwolenia i warunki techniczne wydane przez administratora przebudowanych lub budowanych sieci. część rysunkową: orientacja, plan sytuacyjny, profil podłużny profile podłużne dróg poprzecznych, skrzyżowań, wjazdów bramowych z domiarem do istniejących obiektów, przekroje typowe, przyłącza wpustów deszczowych przekroje konstrukcji nawierzchni, Projekt powinien uzyskać uzgodnienie końcowe Zamawiającego. Projekt należy uzgodnić z: Właścicielami i/lub Zarządcami terenu przeznaczonego pod inwestycję; Właścicielami i/lub Zarządcami istniejącej infrastruktury technicznej KANALIZACJA DESZCZOWA/ODWODNIENIE: Projektowana kanalizacja deszczowa oraz światło przepustów przez Projektanta będą poprzedzone analizą istniejącego systemu odwodnienia oraz zlewni w kontekście zebrania wód z całego obszaru, między innymi z istniejących i projektowanych dróg i parkingu. Dokumentacja powinna być zgodna z przepisami, wytycznymi i normatywami zawartymi w pkt 3 niniejszej SST i zawierać: część opisową: zakres i cel opracowania, podstawa opracowania, stan istniejący, stan projektowany, opinie, uzgodnienia, decyzje, pozwolenia i warunki techniczne wydane przez administratora przebudowanych lub budowanych sieci część rysunkową: orientacja, plan sytuacyjny, profile podłużne, przyłącza wpustów deszczowych, studnia kanalizacyjna rysunek typowy, studzienka ściekowa rysunek typowy, wymagane separatory. Projektant powinien uzyskać uzgodnienie decyzje i uzgodnienia końcowe. Projekt należy uzgodnić z: 7

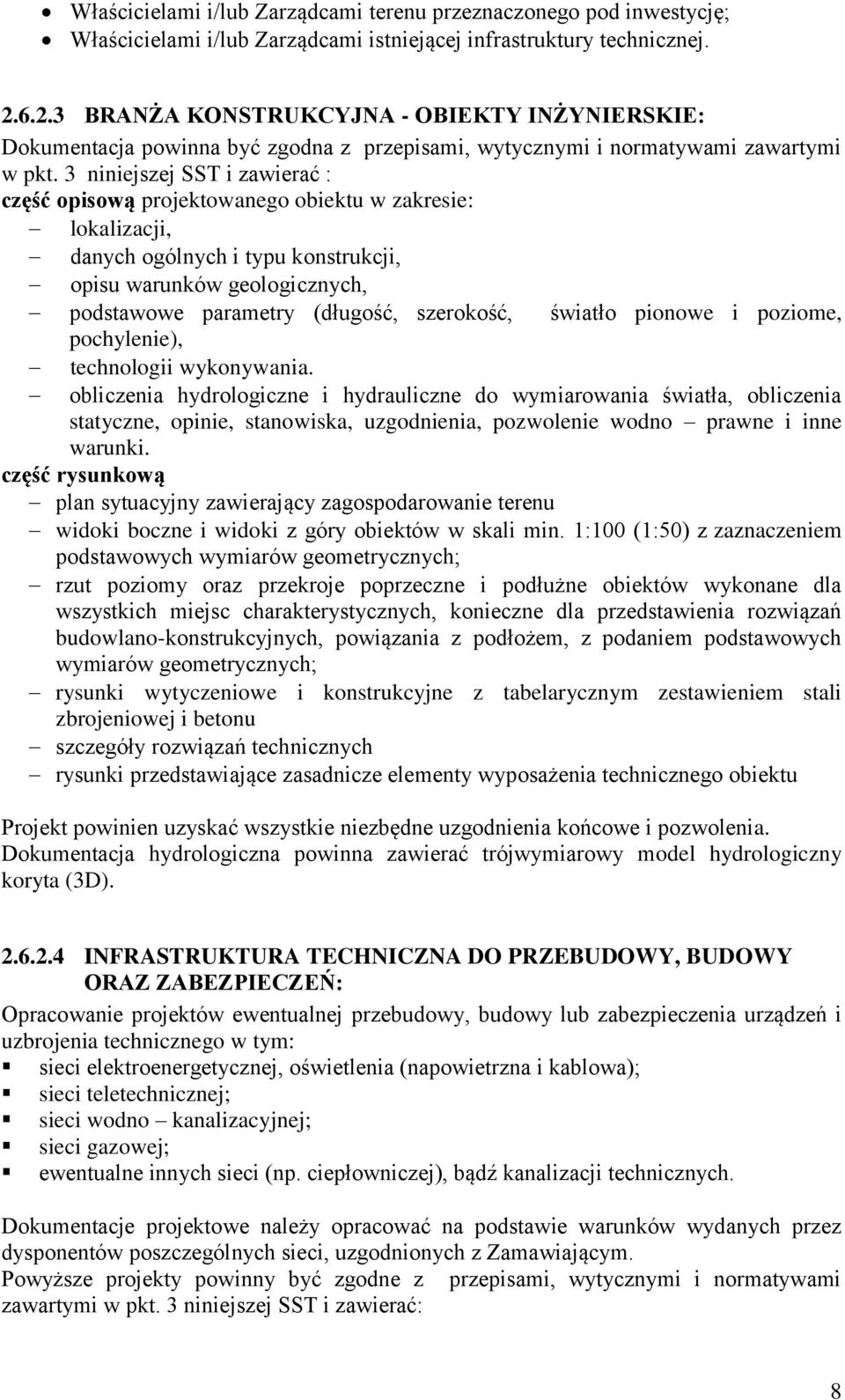

8 Właścicielami i/lub Zarządcami terenu przeznaczonego pod inwestycję; Właścicielami i/lub Zarządcami istniejącej infrastruktury technicznej BRANŻA KONSTRUKCYJNA - OBIEKTY INŻYNIERSKIE: Dokumentacja powinna być zgodna z przepisami, wytycznymi i normatywami zawartymi w pkt. 3 niniejszej SST i zawierać : część opisową projektowanego obiektu w zakresie: lokalizacji, danych ogólnych i typu konstrukcji, opisu warunków geologicznych, podstawowe parametry (długość, szerokość, światło pionowe i poziome, pochylenie), technologii wykonywania. obliczenia hydrologiczne i hydrauliczne do wymiarowania światła, obliczenia statyczne, opinie, stanowiska, uzgodnienia, pozwolenie wodno prawne i inne warunki. część rysunkową plan sytuacyjny zawierający zagospodarowanie terenu widoki boczne i widoki z góry obiektów w skali min. 1:100 (1:50) z zaznaczeniem podstawowych wymiarów geometrycznych; rzut poziomy oraz przekroje poprzeczne i podłużne obiektów wykonane dla wszystkich miejsc charakterystycznych, konieczne dla przedstawienia rozwiązań budowlano-konstrukcyjnych, powiązania z podłożem, z podaniem podstawowych wymiarów geometrycznych; rysunki wytyczeniowe i konstrukcyjne z tabelarycznym zestawieniem stali zbrojeniowej i betonu szczegóły rozwiązań technicznych rysunki przedstawiające zasadnicze elementy wyposażenia technicznego obiektu Projekt powinien uzyskać wszystkie niezbędne uzgodnienia końcowe i pozwolenia. Dokumentacja hydrologiczna powinna zawierać trójwymiarowy model hydrologiczny koryta (3D) INFRASTRUKTURA TECHNICZNA DO PRZEBUDOWY, BUDOWY ORAZ ZABEZPIECZEŃ: Opracowanie projektów ewentualnej przebudowy, budowy lub zabezpieczenia urządzeń i uzbrojenia technicznego w tym: sieci elektroenergetycznej, oświetlenia (napowietrzna i kablowa); sieci teletechnicznej; sieci wodno kanalizacyjnej; sieci gazowej; ewentualne innych sieci (np. ciepłowniczej), bądź kanalizacji technicznych. Dokumentacje projektowe należy opracować na podstawie warunków wydanych przez dysponentów poszczególnych sieci, uzgodnionych z Zamawiającym. Powyższe projekty powinny być zgodne z przepisami, wytycznymi i normatywami zawartymi w pkt. 3 niniejszej SST i zawierać: 8

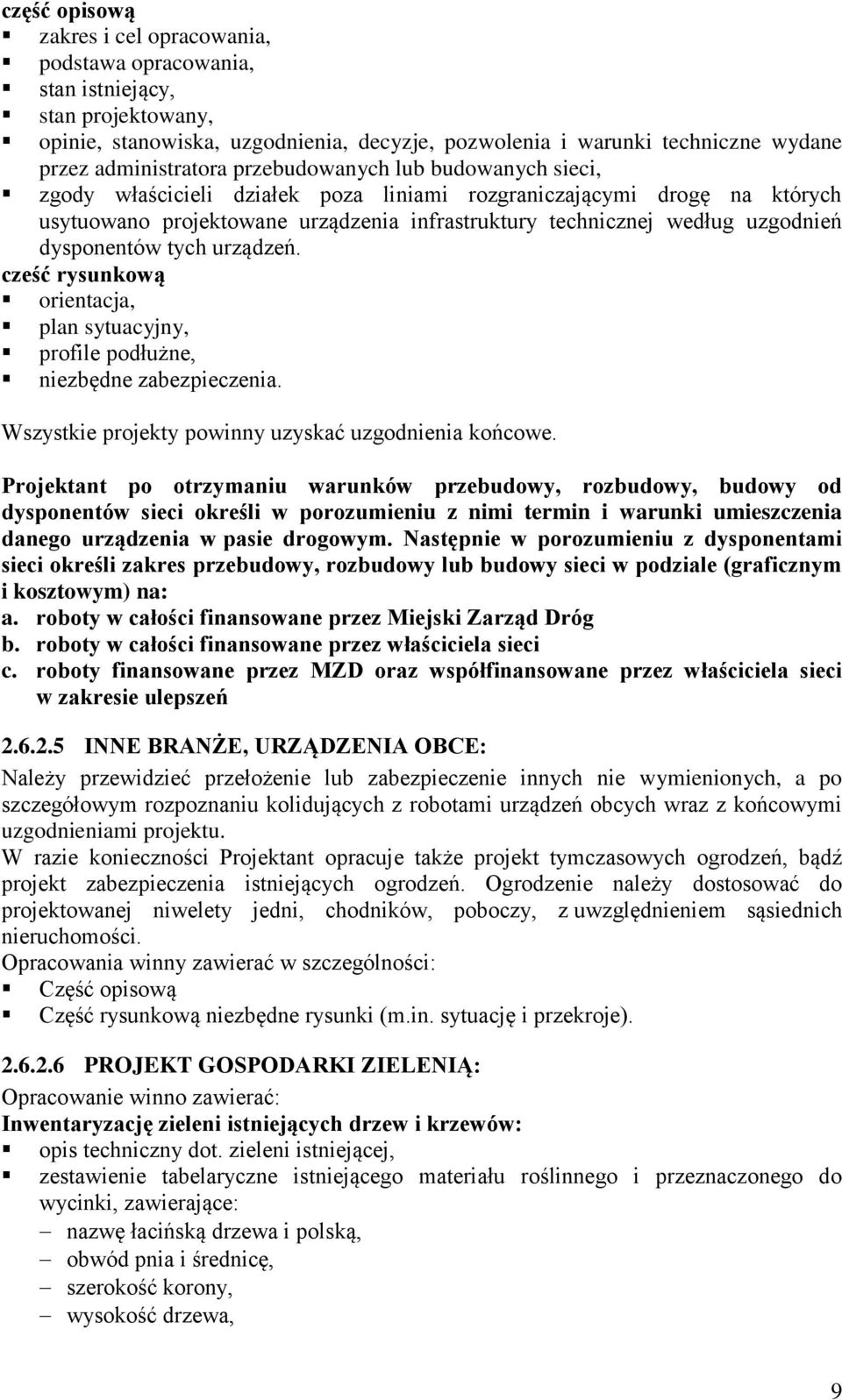

9 część opisową zakres i cel opracowania, podstawa opracowania, stan istniejący, stan projektowany, opinie, stanowiska, uzgodnienia, decyzje, pozwolenia i warunki techniczne wydane przez administratora przebudowanych lub budowanych sieci, zgody właścicieli działek poza liniami rozgraniczającymi drogę na których usytuowano projektowane urządzenia infrastruktury technicznej według uzgodnień dysponentów tych urządzeń. cześć rysunkową orientacja, plan sytuacyjny, profile podłużne, niezbędne zabezpieczenia. Wszystkie projekty powinny uzyskać uzgodnienia końcowe. Projektant po otrzymaniu warunków przebudowy, rozbudowy, budowy od dysponentów sieci określi w porozumieniu z nimi termin i warunki umieszczenia danego urządzenia w pasie drogowym. Następnie w porozumieniu z dysponentami sieci określi zakres przebudowy, rozbudowy lub budowy sieci w podziale (graficznym i kosztowym) na: a. roboty w całości finansowane przez Miejski Zarząd Dróg b. roboty w całości finansowane przez właściciela sieci c. roboty finansowane przez MZD oraz współfinansowane przez właściciela sieci w zakresie ulepszeń INNE BRANŻE, URZĄDZENIA OBCE: Należy przewidzieć przełożenie lub zabezpieczenie innych nie wymienionych, a po szczegółowym rozpoznaniu kolidujących z robotami urządzeń obcych wraz z końcowymi uzgodnieniami projektu. W razie konieczności Projektant opracuje także projekt tymczasowych ogrodzeń, bądź projekt zabezpieczenia istniejących ogrodzeń. Ogrodzenie należy dostosować do projektowanej niwelety jedni, chodników, poboczy, z uwzględnieniem sąsiednich nieruchomości. Opracowania winny zawierać w szczególności: Część opisową Część rysunkową niezbędne rysunki (m.in. sytuację i przekroje) PROJEKT GOSPODARKI ZIELENIĄ: Opracowanie winno zawierać: Inwentaryzację zieleni istniejących drzew i krzewów: opis techniczny dot. zieleni istniejącej, zestawienie tabelaryczne istniejącego materiału roślinnego i przeznaczonego do wycinki, zawierające: nazwę łacińską drzewa i polską, obwód pnia i średnicę, szerokość korony, wysokość drzewa, 9

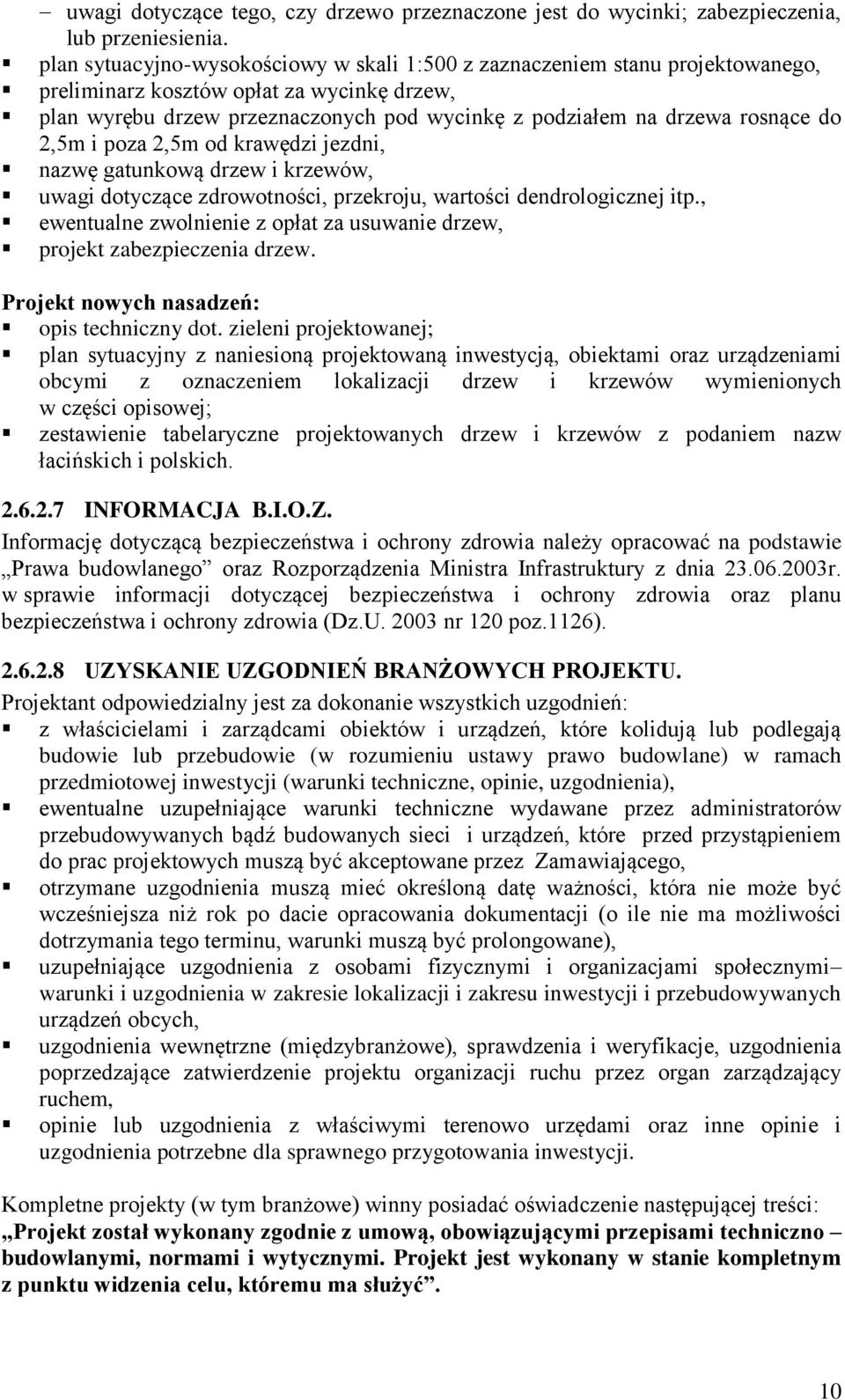

10 uwagi dotyczące tego, czy drzewo przeznaczone jest do wycinki; zabezpieczenia, lub przeniesienia. plan sytuacyjno-wysokościowy w skali 1:500 z zaznaczeniem stanu projektowanego, preliminarz kosztów opłat za wycinkę drzew, plan wyrębu drzew przeznaczonych pod wycinkę z podziałem na drzewa rosnące do 2,5m i poza 2,5m od krawędzi jezdni, nazwę gatunkową drzew i krzewów, uwagi dotyczące zdrowotności, przekroju, wartości dendrologicznej itp., ewentualne zwolnienie z opłat za usuwanie drzew, projekt zabezpieczenia drzew. Projekt nowych nasadzeń: opis techniczny dot. zieleni projektowanej; plan sytuacyjny z naniesioną projektowaną inwestycją, obiektami oraz urządzeniami obcymi z oznaczeniem lokalizacji drzew i krzewów wymienionych w części opisowej; zestawienie tabelaryczne projektowanych drzew i krzewów z podaniem nazw łacińskich i polskich INFORMACJA B.I.O.Z. Informację dotyczącą bezpieczeństwa i ochrony zdrowia należy opracować na podstawie Prawa budowlanego oraz Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U nr 120 poz.1126) UZYSKANIE UZGODNIEŃ BRANŻOWYCH PROJEKTU. Projektant odpowiedzialny jest za dokonanie wszystkich uzgodnień: z właścicielami i zarządcami obiektów i urządzeń, które kolidują lub podlegają budowie lub przebudowie (w rozumieniu ustawy prawo budowlane) w ramach przedmiotowej inwestycji (warunki techniczne, opinie, uzgodnienia), ewentualne uzupełniające warunki techniczne wydawane przez administratorów przebudowywanych bądź budowanych sieci i urządzeń, które przed przystąpieniem do prac projektowych muszą być akceptowane przez Zamawiającego, otrzymane uzgodnienia muszą mieć określoną datę ważności, która nie może być wcześniejsza niż rok po dacie opracowania dokumentacji (o ile nie ma możliwości dotrzymania tego terminu, warunki muszą być prolongowane), uzupełniające uzgodnienia z osobami fizycznymi i organizacjami społecznymi warunki i uzgodnienia w zakresie lokalizacji i zakresu inwestycji i przebudowywanych urządzeń obcych, uzgodnienia wewnętrzne (międzybranżowe), sprawdzenia i weryfikacje, uzgodnienia poprzedzające zatwierdzenie projektu organizacji ruchu przez organ zarządzający ruchem, opinie lub uzgodnienia z właściwymi terenowo urzędami oraz inne opinie i uzgodnienia potrzebne dla sprawnego przygotowania inwestycji. Kompletne projekty (w tym branżowe) winny posiadać oświadczenie następującej treści: Projekt został wykonany zgodnie z umową, obowiązującymi przepisami techniczno budowlanymi, normami i wytycznymi. Projekt jest wykonany w stanie kompletnym z punktu widzenia celu, któremu ma służyć. 10

11 Wszystkie egzemplarze projektu oraz wszystkie strony poszczególnych opracowań powinny być ponumerowane! UWAGA: w opisie technicznym poszczególnych branż należy zawrzeć dodatkowo informację o długości (m, km) drogi, sieci infrastruktury technicznej, ciągów pieszorowerowych itp. Wszystkie projekty branżowe należy wykonać uwzględniając Rozporządzenie Ministra Administracji i Cyfryzacji z 12 lutego 2013 r. w sprawie bazy danych geodezyjnej ewidencji sieci uzbrojenia terenu, bazy danych obiektów topograficznych oraz mapy zasadniczej, opisujące zasady prowadzenia mapy zasadniczej. Wszystkie projekty branżowe przebudowy sieci uzbrojenia podziemnego powinny być opatrzone odpowiednią adnotacją zawierającą informacje, iż dokumentacja była przedmiotem narady koordynacyjnej zgodnie z ustawą z dnia 17 maja 1989 r. Prawo geodezyjne i kartograficzne (Dz.U. 2010r Nr 193, poz 1287 z póżn. zm.) Do każdego projektu branżowego należy dołączyć oświadczenie określające zakres ulepszeń w wyniku zaprojektowanej przebudowy zgodnych z warunkami dysponenta - art. 32 i 33 USTAWY O DROGACH PUBLICZNYCH, powołanej w pkt 3 nin. SST. 2.7 PROJEKT DOCELOWEJ ORGANIZACJI RUCHU I ORGANIZACJA RUCHU NA CZAS PROWADZENIA ROBÓT Projekt należy opracować w oparciu o: Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonania nadzoru nad tym zarządzeniem (Dz.U Nr 177 poz. 1729), Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U Nr 220 poz z późn. zm.), Ustawa z dnia r. Prawo o ruchu drogowym (Dz.U Nr 98 poz. 602 z późn. zm.) i powinien zawierać: część opisową: cel i zakres opracowania, podstawa opracowania, opis stan istniejącego i projektowanego, analiza widoczności i bezpieczeństwa ruchu drogowego, opinie, stanowiska, uzgodnienia, pozwolenia. część rysunkową: plan orientacyjny, plan sytuacyjny stanu istniejącego i projektowanego, Projekty powinny uzyskać opinie Miejskiego Zarządu Dróg i Policji oraz końcową decyzję wydaną przez Wydział Komunikacji Urzędu Miejskiego w Bielsku-Białej. Wniosek o wydanie decyzji końcowej Wydziału Komunikacji Urzędu Miejskiego w Bielsku-Białej Projektant winien przygotować i przedłożyć Zamawiającemu, celem uzyskania pozytywnej decyzji zatwierdzającej. Projekt winien zawierać podpisane oświadczenie o następującej treści: 11

12 Projekt został wykonany zgodnie z umową, obowiązującymi przepisami techniczno - budowlanymi, normami i wytycznymi. Projekt jest wykonany w stanie kompletnym z punktu widzenia celu, któremu ma służyć. 2.8 KOSZTORYS INWESTORSKI WRAZ Z PRZEDMIAREM Należy opracować zgodnie z wymaganiami ustawy z dnia r. Prawo zamówień publicznych (Dz.U Nr 19 poz. 177 z późn. zm.) i Rozporządzeniem Ministra Transportu, Budownictwa I Gospodarki Morskiej (Dz.U Nr 000 poz. 462) w sprawie szczegółowego zakresu i formy projektu budowlanego, powołanej w pkt. 3 nin. SST a także Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U Nr 202 poz z póź. zm.), dla wszystkich robót drogowych, urządzeń infrastruktury technicznej, rozbiórek, organizacji ruchu itp., w układzie umożliwiającym opracowanie tabeli elementów rozliczeniowych i kosztorysu inwestorskiego. Przedmiar robót składa się z karty tytułowej, spisu działów robót (wraz z numerem strony) oraz tabeli przedmiaru robót. Kosztorys inwestorski - powinien być opracowany zgodnie z Rozporządzeniem Ministra Infrastruktury z dn r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalnoużytkowym (Dz.U Nr 130 poz. 1389) powołanego w pkt 3 nin. SST. Kosztorys inwestorski obejmuje: stronę tytułową z nazwą zamówienia: nazwę i adres zamawiającego, nazwę i adres jednostki opracowującej kosztorys, imiona i nazwiska funkcje osób opracowujących kosztorys i ich podpisy, wartość kosztorysowa robót netto i brutto, datę opracowania. ogólną charakterystykę obiektu lub robót, przedmiar robót wraz ze spisem działów przedmiaru robót i nr strony, na której się znajdują, kalkulację uproszczoną, tabelę wartości elementów scalonych, sporządzoną w postaci sumarycznego zestawienia wartości robót określonych przedmiarem robót, łącznie z narzutami kosztów pośrednich i zysku, odniesionych do elementu obiektu lub zbiorczych rodzajów robót, zbiorcze zestawienie kosztów w postaci wyszczególnionych kwot do każdej z branż oraz sumaryczne zestawienie kosztów, załączniki (założenia, kalkulacje, analizy). W przedmiarach i kosztorysach należy wyodrębnić przebudowywane elementy uzbrojenia zlokalizowane poza pasem drogowym. Dodatkowo z uwagi na środki na realizację inwestycji należy kosztorys inwestorski robić na: 12

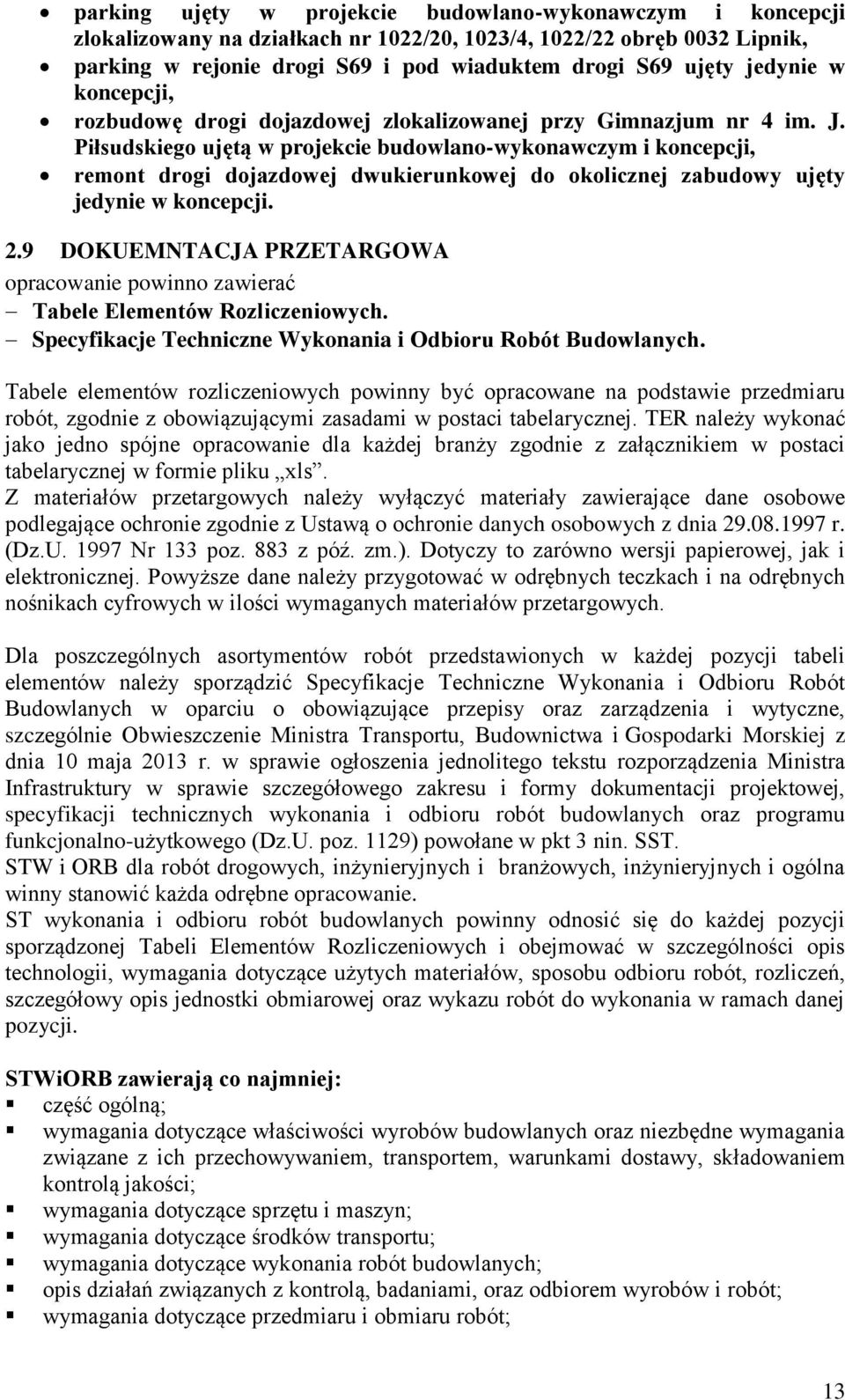

13 parking ujęty w projekcie budowlano-wykonawczym i koncepcji zlokalizowany na działkach nr 1022/20, 1023/4, 1022/22 obręb 0032 Lipnik, parking w rejonie drogi S69 i pod wiaduktem drogi S69 ujęty jedynie w koncepcji, rozbudowę drogi dojazdowej zlokalizowanej przy Gimnazjum nr 4 im. J. Piłsudskiego ujętą w projekcie budowlano-wykonawczym i koncepcji, remont drogi dojazdowej dwukierunkowej do okolicznej zabudowy ujęty jedynie w koncepcji. 2.9 DOKUEMNTACJA PRZETARGOWA opracowanie powinno zawierać Tabele Elementów Rozliczeniowych. Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych. Tabele elementów rozliczeniowych powinny być opracowane na podstawie przedmiaru robót, zgodnie z obowiązującymi zasadami w postaci tabelarycznej. TER należy wykonać jako jedno spójne opracowanie dla każdej branży zgodnie z załącznikiem w postaci tabelarycznej w formie pliku xls. Z materiałów przetargowych należy wyłączyć materiały zawierające dane osobowe podlegające ochronie zgodnie z Ustawą o ochronie danych osobowych z dnia r. (Dz.U Nr 133 poz. 883 z póź. zm.). Dotyczy to zarówno wersji papierowej, jak i elektronicznej. Powyższe dane należy przygotować w odrębnych teczkach i na odrębnych nośnikach cyfrowych w ilości wymaganych materiałów przetargowych. Dla poszczególnych asortymentów robót przedstawionych w każdej pozycji tabeli elementów należy sporządzić Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych w oparciu o obowiązujące przepisy oraz zarządzenia i wytyczne, szczególnie Obwieszczenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 10 maja 2013 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. poz. 1129) powołane w pkt 3 nin. SST. STW i ORB dla robót drogowych, inżynieryjnych i branżowych, inżynieryjnych i ogólna winny stanowić każda odrębne opracowanie. ST wykonania i odbioru robót budowlanych powinny odnosić się do każdej pozycji sporządzonej Tabeli Elementów Rozliczeniowych i obejmować w szczególności opis technologii, wymagania dotyczące użytych materiałów, sposobu odbioru robót, rozliczeń, szczegółowy opis jednostki obmiarowej oraz wykazu robót do wykonania w ramach danej pozycji. STWiORB zawierają co najmniej: część ogólną; wymagania dotyczące właściwości wyrobów budowlanych oraz niezbędne wymagania związane z ich przechowywaniem, transportem, warunkami dostawy, składowaniem kontrolą jakości; wymagania dotyczące sprzętu i maszyn; wymagania dotyczące środków transportu; wymagania dotyczące wykonania robót budowlanych; opis działań związanych z kontrolą, badaniami, oraz odbiorem wyrobów i robót; wymagania dotyczące przedmiaru i obmiaru robót; 13

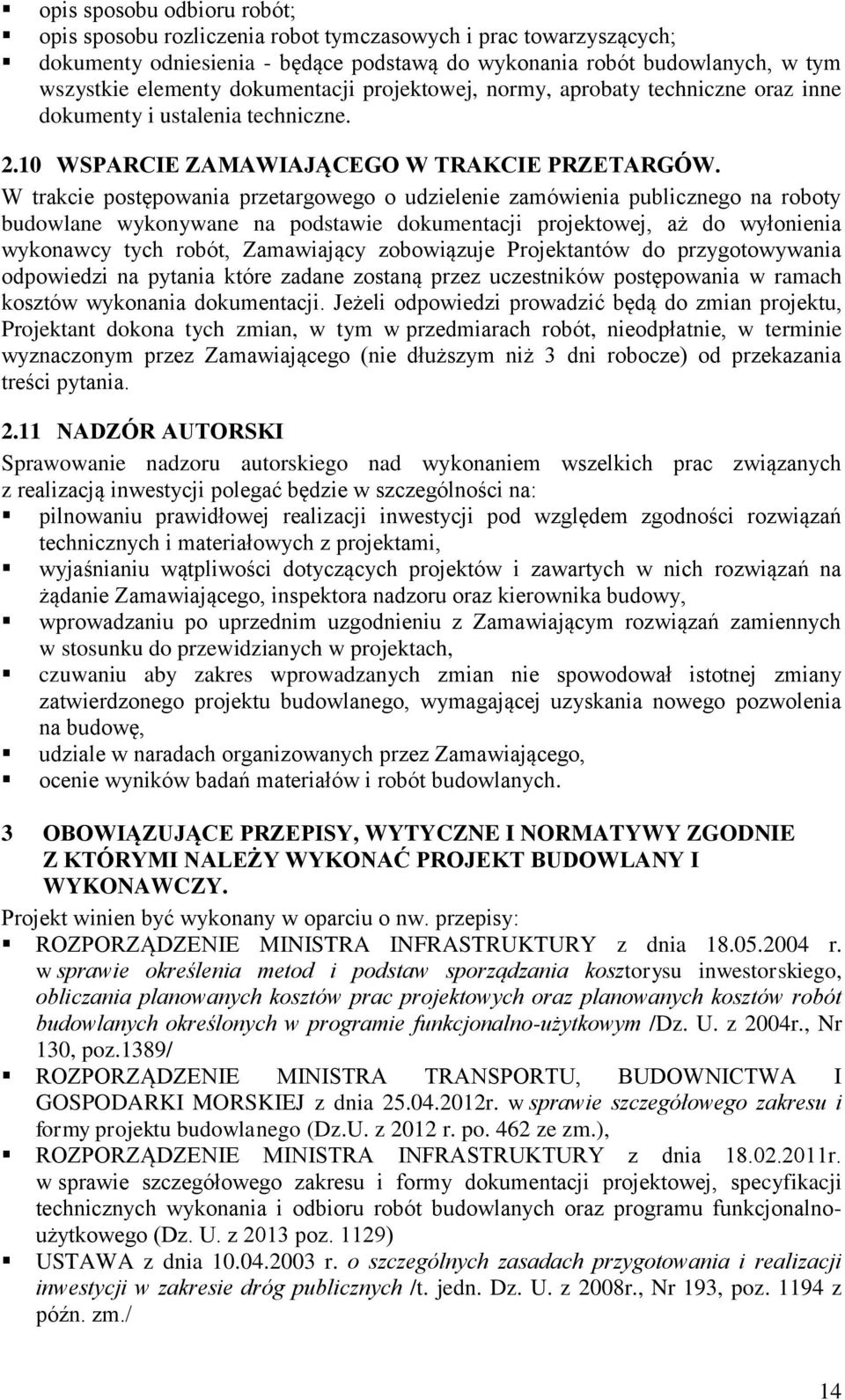

14 opis sposobu odbioru robót; opis sposobu rozliczenia robot tymczasowych i prac towarzyszących; dokumenty odniesienia - będące podstawą do wykonania robót budowlanych, w tym wszystkie elementy dokumentacji projektowej, normy, aprobaty techniczne oraz inne dokumenty i ustalenia techniczne WSPARCIE ZAMAWIAJĄCEGO W TRAKCIE PRZETARGÓW. W trakcie postępowania przetargowego o udzielenie zamówienia publicznego na roboty budowlane wykonywane na podstawie dokumentacji projektowej, aż do wyłonienia wykonawcy tych robót, Zamawiający zobowiązuje Projektantów do przygotowywania odpowiedzi na pytania które zadane zostaną przez uczestników postępowania w ramach kosztów wykonania dokumentacji. Jeżeli odpowiedzi prowadzić będą do zmian projektu, Projektant dokona tych zmian, w tym w przedmiarach robót, nieodpłatnie, w terminie wyznaczonym przez Zamawiającego (nie dłuższym niż 3 dni robocze) od przekazania treści pytania NADZÓR AUTORSKI Sprawowanie nadzoru autorskiego nad wykonaniem wszelkich prac związanych z realizacją inwestycji polegać będzie w szczególności na: pilnowaniu prawidłowej realizacji inwestycji pod względem zgodności rozwiązań technicznych i materiałowych z projektami, wyjaśnianiu wątpliwości dotyczących projektów i zawartych w nich rozwiązań na żądanie Zamawiającego, inspektora nadzoru oraz kierownika budowy, wprowadzaniu po uprzednim uzgodnieniu z Zamawiającym rozwiązań zamiennych w stosunku do przewidzianych w projektach, czuwaniu aby zakres wprowadzanych zmian nie spowodował istotnej zmiany zatwierdzonego projektu budowlanego, wymagającej uzyskania nowego pozwolenia na budowę, udziale w naradach organizowanych przez Zamawiającego, ocenie wyników badań materiałów i robót budowlanych. 3 OBOWIĄZUJĄCE PRZEPISY, WYTYCZNE I NORMATYWY ZGODNIE Z KTÓRYMI NALEŻY WYKONAĆ PROJEKT BUDOWLANY I WYKONAWCZY. Projekt winien być wykonany w oparciu o nw. przepisy: ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym /Dz. U. z 2004r., Nr 130, poz.1389/ ROZPORZĄDZENIE MINISTRA TRANSPORTU, BUDOWNICTWA I GOSPODARKI MORSKIEJ z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. z 2012 r. po. 462 ze zm.), ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego (Dz. U. z 2013 poz. 1129) USTAWA z dnia r. o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg publicznych /t. jedn. Dz. U. z 2008r., Nr 193, poz z późn. zm./ 14

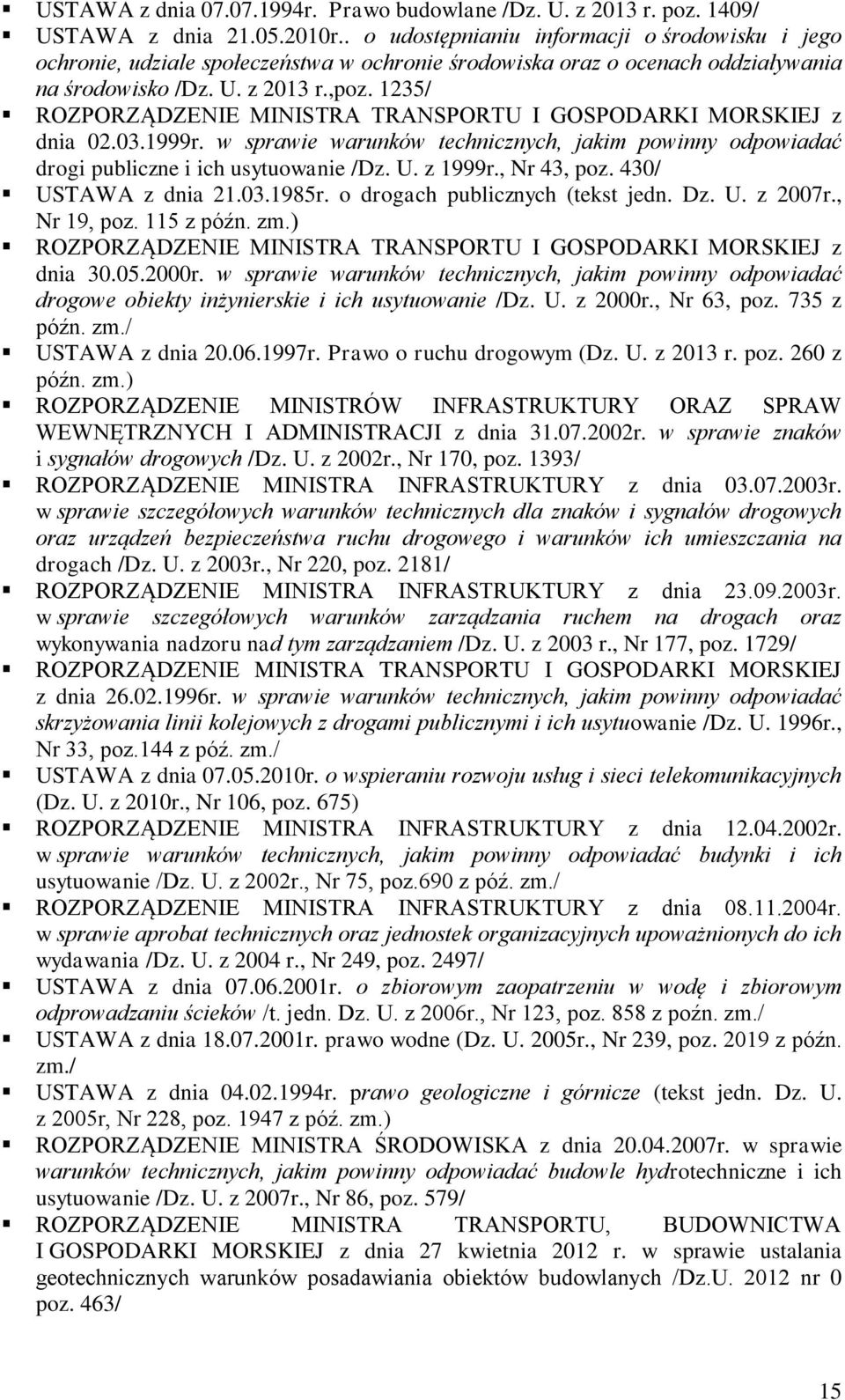

15 USTAWA z dnia r. Prawo budowlane /Dz. U. z 2013 r. poz. 1409/ USTAWA z dnia r.. o udostępnianiu informacji o środowisku i jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko /Dz. U. z 2013 r.,poz. 1235/ ROZPORZĄDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie /Dz. U. z 1999r., Nr 43, poz. 430/ USTAWA z dnia r. o drogach publicznych (tekst jedn. Dz. U. z 2007r., Nr 19, poz. 115 z późn. zm.) ROZPORZĄDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie /Dz. U. z 2000r., Nr 63, poz. 735 z późn. zm./ USTAWA z dnia r. Prawo o ruchu drogowym (Dz. U. z 2013 r. poz. 260 z późn. zm.) ROZPORZĄDZENIE MINISTRÓW INFRASTRUKTURY ORAZ SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia r. w sprawie znaków i sygnałów drogowych /Dz. U. z 2002r., Nr 170, poz. 1393/ ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach /Dz. U. z 2003r., Nr 220, poz. 2181/ ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem /Dz. U. z 2003 r., Nr 177, poz. 1729/ ROZPORZĄDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJ z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać skrzyżowania linii kolejowych z drogami publicznymi i ich usytuowanie /Dz. U. 1996r., Nr 33, poz.144 z póź. zm./ USTAWA z dnia r. o wspieraniu rozwoju usług i sieci telekomunikacyjnych (Dz. U. z 2010r., Nr 106, poz. 675) ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie /Dz. U. z 2002r., Nr 75, poz.690 z póź. zm./ ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania /Dz. U. z 2004 r., Nr 249, poz. 2497/ USTAWA z dnia r. o zbiorowym zaopatrzeniu w wodę i zbiorowym odprowadzaniu ścieków /t. jedn. Dz. U. z 2006r., Nr 123, poz. 858 z poźn. zm./ USTAWA z dnia r. prawo wodne (Dz. U. 2005r., Nr 239, poz z późn. zm./ USTAWA z dnia r. prawo geologiczne i górnicze (tekst jedn. Dz. U. z 2005r, Nr 228, poz z póź. zm.) ROZPORZĄDZENIE MINISTRA ŚRODOWISKA z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle hydrotechniczne i ich usytuowanie /Dz. U. z 2007r., Nr 86, poz. 579/ ROZPORZĄDZENIE MINISTRA TRANSPORTU, BUDOWNICTWA I GOSPODARKI MORSKIEJ z dnia 27 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych /Dz.U nr 0 poz. 463/ 15

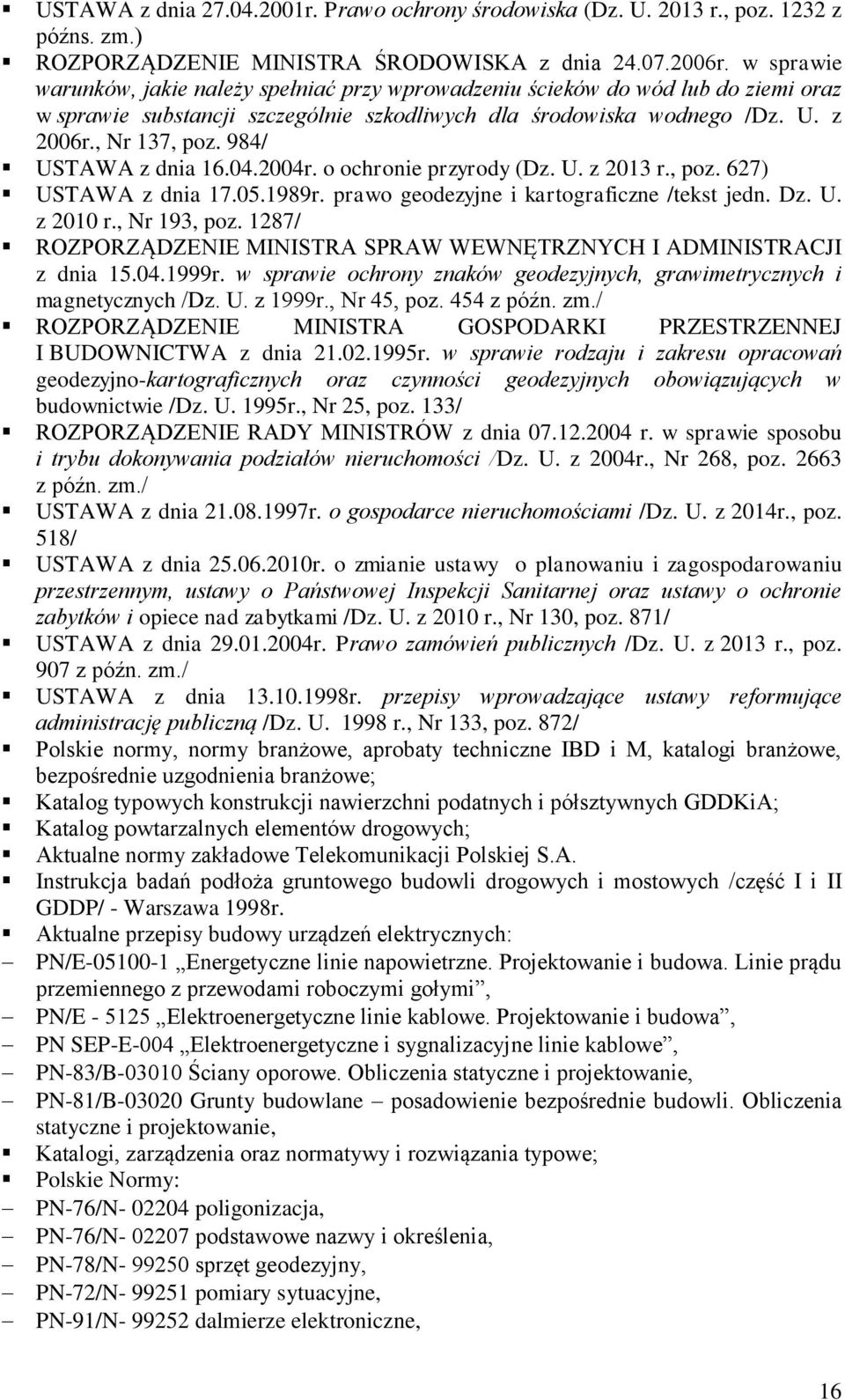

16 USTAWA z dnia r. Prawo ochrony środowiska (Dz. U r., poz z późns. zm.) ROZPORZĄDZENIE MINISTRA ŚRODOWISKA z dnia r. w sprawie warunków, jakie należy spełniać przy wprowadzeniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego /Dz. U. z 2006r., Nr 137, poz. 984/ USTAWA z dnia r. o ochronie przyrody (Dz. U. z 2013 r., poz. 627) USTAWA z dnia r. prawo geodezyjne i kartograficzne /tekst jedn. Dz. U. z 2010 r., Nr 193, poz. 1287/ ROZPORZĄDZENIE MINISTRA SPRAW WEWNĘTRZNYCH I ADMINISTRACJI z dnia r. w sprawie ochrony znaków geodezyjnych, grawimetrycznych i magnetycznych /Dz. U. z 1999r., Nr 45, poz. 454 z późn. zm./ ROZPORZĄDZENIE MINISTRA GOSPODARKI PRZESTRZENNEJ I BUDOWNICTWA z dnia r. w sprawie rodzaju i zakresu opracowań geodezyjno-kartograficznych oraz czynności geodezyjnych obowiązujących w budownictwie /Dz. U. 1995r., Nr 25, poz. 133/ ROZPORZĄDZENIE RADY MINISTRÓW z dnia r. w sprawie sposobu i trybu dokonywania podziałów nieruchomości /Dz. U. z 2004r., Nr 268, poz z późn. zm./ USTAWA z dnia r. o gospodarce nieruchomościami /Dz. U. z 2014r., poz. 518/ USTAWA z dnia r. o zmianie ustawy o planowaniu i zagospodarowaniu przestrzennym, ustawy o Państwowej Inspekcji Sanitarnej oraz ustawy o ochronie zabytków i opiece nad zabytkami /Dz. U. z 2010 r., Nr 130, poz. 871/ USTAWA z dnia r. Prawo zamówień publicznych /Dz. U. z 2013 r., poz. 907 z późn. zm./ USTAWA z dnia r. przepisy wprowadzające ustawy reformujące administrację publiczną /Dz. U r., Nr 133, poz. 872/ Polskie normy, normy branżowe, aprobaty techniczne IBD i M, katalogi branżowe, bezpośrednie uzgodnienia branżowe; Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych GDDKiA; Katalog powtarzalnych elementów drogowych; Aktualne normy zakładowe Telekomunikacji Polskiej S.A. Instrukcja badań podłoża gruntowego budowli drogowych i mostowych /część I i II GDDP/ - Warszawa 1998r. Aktualne przepisy budowy urządzeń elektrycznych: PN/E Energetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi, PN/E Elektroenergetyczne linie kablowe. Projektowanie i budowa, PN SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe, PN-83/B Ściany oporowe. Obliczenia statyczne i projektowanie, PN-81/B Grunty budowlane posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie, Katalogi, zarządzenia oraz normatywy i rozwiązania typowe; Polskie Normy: PN-76/N poligonizacja, PN-76/N podstawowe nazwy i określenia, PN-78/N sprzęt geodezyjny, PN-72/N pomiary sytuacyjne, PN-91/N dalmierze elektroniczne, 16

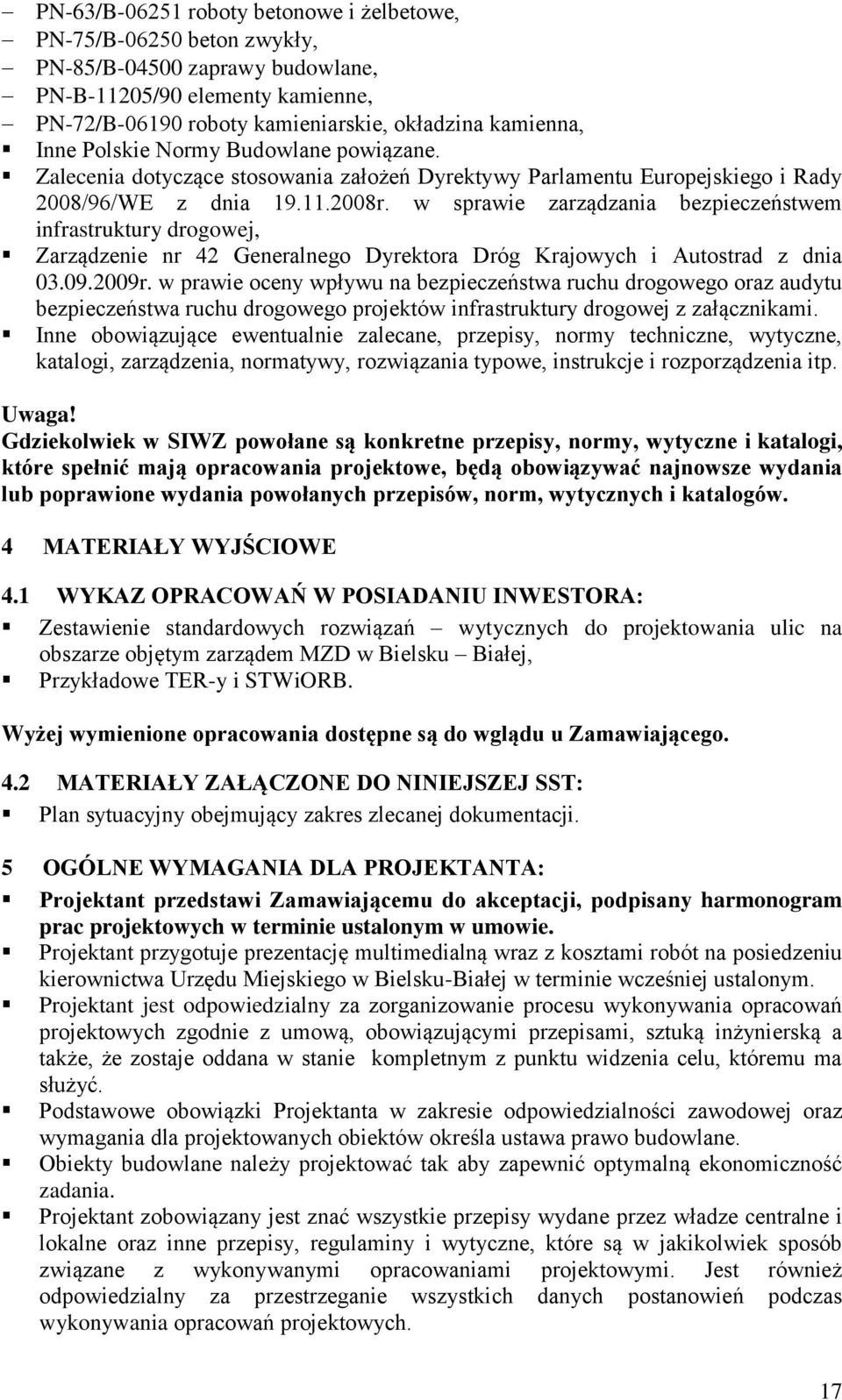

17 PN-63/B roboty betonowe i żelbetowe, PN-75/B beton zwykły, PN-85/B zaprawy budowlane, PN-B-11205/90 elementy kamienne, PN-72/B roboty kamieniarskie, okładzina kamienna, Inne Polskie Normy Budowlane powiązane. Zalecenia dotyczące stosowania założeń Dyrektywy Parlamentu Europejskiego i Rady 2008/96/WE z dnia r. w sprawie zarządzania bezpieczeństwem infrastruktury drogowej, Zarządzenie nr 42 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia r. w prawie oceny wpływu na bezpieczeństwa ruchu drogowego oraz audytu bezpieczeństwa ruchu drogowego projektów infrastruktury drogowej z załącznikami. Inne obowiązujące ewentualnie zalecane, przepisy, normy techniczne, wytyczne, katalogi, zarządzenia, normatywy, rozwiązania typowe, instrukcje i rozporządzenia itp. Uwaga! Gdziekolwiek w SIWZ powołane są konkretne przepisy, normy, wytyczne i katalogi, które spełnić mają opracowania projektowe, będą obowiązywać najnowsze wydania lub poprawione wydania powołanych przepisów, norm, wytycznych i katalogów. 4 MATERIAŁY WYJŚCIOWE 4.1 WYKAZ OPRACOWAŃ W POSIADANIU INWESTORA: Zestawienie standardowych rozwiązań wytycznych do projektowania ulic na obszarze objętym zarządem MZD w Bielsku Białej, Przykładowe TER-y i STWiORB. Wyżej wymienione opracowania dostępne są do wglądu u Zamawiającego. 4.2 MATERIAŁY ZAŁĄCZONE DO NINIEJSZEJ SST: Plan sytuacyjny obejmujący zakres zlecanej dokumentacji. 5 OGÓLNE WYMAGANIA DLA PROJEKTANTA: Projektant przedstawi Zamawiającemu do akceptacji, podpisany harmonogram prac projektowych w terminie ustalonym w umowie. Projektant przygotuje prezentację multimedialną wraz z kosztami robót na posiedzeniu kierownictwa Urzędu Miejskiego w Bielsku-Białej w terminie wcześniej ustalonym. Projektant jest odpowiedzialny za zorganizowanie procesu wykonywania opracowań projektowych zgodnie z umową, obowiązującymi przepisami, sztuką inżynierską a także, że zostaje oddana w stanie kompletnym z punktu widzenia celu, któremu ma służyć. Podstawowe obowiązki Projektanta w zakresie odpowiedzialności zawodowej oraz wymagania dla projektowanych obiektów określa ustawa prawo budowlane. Obiekty budowlane należy projektować tak aby zapewnić optymalną ekonomiczność zadania. Projektant zobowiązany jest znać wszystkie przepisy wydane przez władze centralne i lokalne oraz inne przepisy, regulaminy i wytyczne, które są w jakikolwiek sposób związane z wykonywanymi opracowaniami projektowymi. Jest również odpowiedzialny za przestrzeganie wszystkich danych postanowień podczas wykonywania opracowań projektowych. 17

18 Projektant będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do projektów, sprzętu, materiałów lub urządzeń użytych lub związanych z wykonaniem opracowań projektowych. Projektant w trakcie sporządzania dokumentacji projektowej oraz specyfikacji technicznych wykonania i odbioru robót budowlanych zobowiązany jest uwzględnić przepisy ustawy Prawo zamówień publicznych, w szczególności art Zamawiający będzie informowany przez Projektanta o swoich działaniach, przedstawiając kopie zezwoleń oraz inne dokumenty. Wszelkie straty, koszty postępowania, obciążenia i wydatki związane z naruszeniem jakichkolwiek praw patentowych przez Projektanta zostaną pokryte w całości przez Niego. 6 SZATA GRAFICZNA Projektant wykona opracowania projektowe w szacie graficznej, która spełnia następujące wymagania: zapewnia czytelność, przejrzystość i jednoznaczność treści, część opisowa i obliczeniowa powinna być pisana na komputerze, jest zgodna z wymaganiami odpowiednich przepisów, format arkuszy rysunkowych będzie ograniczony do niezbędnego minimum, całość dokumentacji będzie oprawiona twardą oprawą na odwrocie, której będzie spis treści, część rysunkowa będzie wykonana przejrzyście i czytelnie, rysunki będą wykonane wg zasad PN. rysunku technicznego, każdy rysunek powinien posiadać metryką, podobnie jak strony tytułowe i okładki poszczególnych części składowych opracowania projektowego. wszystkie strony poszczególnych projektów winny być ponumerowane. 7 WYKONANIE OPRACOWAŃ Ogólne wymagania dla wykonywania opracowań. Projektant jest odpowiedzialny za jakość i zgodność zastosowanych materiałów, metod wykonywanych pomiarów, badań, inwentaryzacji, ocen stanu technicznego i prac projektowych z wymaganiami umowy oraz poleceniami Zamawiającego. Projektant jest odpowiedzialny za stosowane metody wykonywania opracowań projektowych. Polecenia Zamawiającego powinny być wykonywane przez Projektanta w czasie określonym przez Zamawiającego. Z tytułu niewykonania prac w terminie Projektant poniesie karę umowną, która to będzie potrącona z wynagrodzenia Projektanta. Kserokopię wszelkich uzyskanych warunków, uzgodnień i opinii należy na bieżąco przekazywać Zamawiającemu, w terminach umożliwiających ewentualne skorzystanie z trybu odwoławczego. Ujawnione wady w przekazanych opracowaniach projektowych Projektant poprawi niezwłocznie po otrzymaniu informacji Zamawiającego o ich wykryciu. 8 KONTROLA JAKOŚCI OPRACOWAŃ PROJEKTOWYCH: 8.1 OGÓLNE WYMAGANIA DOTYCZĄCE WYKONANIA USŁUGI. Projektant jest odpowiedzialny za: zgodność opracowania projektowego z przepisami, sztuka inżynierską i zasadami wiedzy technicznej, 18

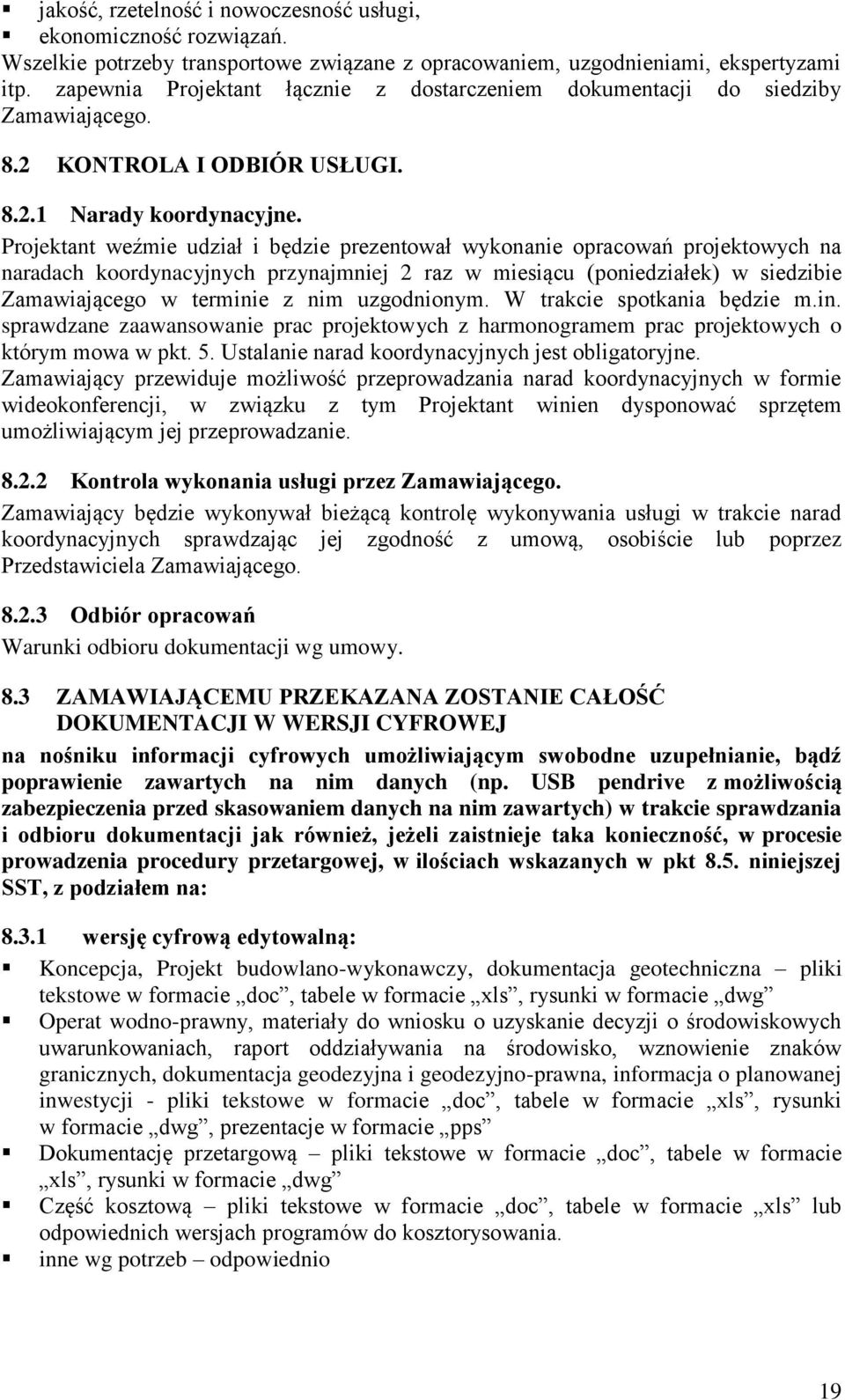

19 jakość, rzetelność i nowoczesność usługi, ekonomiczność rozwiązań. Wszelkie potrzeby transportowe związane z opracowaniem, uzgodnieniami, ekspertyzami itp. zapewnia Projektant łącznie z dostarczeniem dokumentacji do siedziby Zamawiającego. 8.2 KONTROLA I ODBIÓR USŁUGI Narady koordynacyjne. Projektant weźmie udział i będzie prezentował wykonanie opracowań projektowych na naradach koordynacyjnych przynajmniej 2 raz w miesiącu (poniedziałek) w siedzibie Zamawiającego w terminie z nim uzgodnionym. W trakcie spotkania będzie m.in. sprawdzane zaawansowanie prac projektowych z harmonogramem prac projektowych o którym mowa w pkt. 5. Ustalanie narad koordynacyjnych jest obligatoryjne. Zamawiający przewiduje możliwość przeprowadzania narad koordynacyjnych w formie wideokonferencji, w związku z tym Projektant winien dysponować sprzętem umożliwiającym jej przeprowadzanie Kontrola wykonania usługi przez Zamawiającego. Zamawiający będzie wykonywał bieżącą kontrolę wykonywania usługi w trakcie narad koordynacyjnych sprawdzając jej zgodność z umową, osobiście lub poprzez Przedstawiciela Zamawiającego Odbiór opracowań Warunki odbioru dokumentacji wg umowy. 8.3 ZAMAWIAJĄCEMU PRZEKAZANA ZOSTANIE CAŁOŚĆ DOKUMENTACJI W WERSJI CYFROWEJ na nośniku informacji cyfrowych umożliwiającym swobodne uzupełnianie, bądź poprawienie zawartych na nim danych (np. USB pendrive z możliwością zabezpieczenia przed skasowaniem danych na nim zawartych) w trakcie sprawdzania i odbioru dokumentacji jak również, jeżeli zaistnieje taka konieczność, w procesie prowadzenia procedury przetargowej, w ilościach wskazanych w pkt 8.5. niniejszej SST, z podziałem na: wersję cyfrową edytowalną: Koncepcja, Projekt budowlano-wykonawczy, dokumentacja geotechniczna pliki tekstowe w formacie doc, tabele w formacie xls, rysunki w formacie dwg Operat wodno-prawny, materiały do wniosku o uzyskanie decyzji o środowiskowych uwarunkowaniach, raport oddziaływania na środowisko, wznowienie znaków granicznych, dokumentacja geodezyjna i geodezyjno-prawna, informacja o planowanej inwestycji - pliki tekstowe w formacie doc, tabele w formacie xls, rysunki w formacie dwg, prezentacje w formacie pps Dokumentację przetargową pliki tekstowe w formacie doc, tabele w formacie xls, rysunki w formacie dwg Część kosztową pliki tekstowe w formacie doc, tabele w formacie xls lub odpowiednich wersjach programów do kosztorysowania. inne wg potrzeb odpowiednio 19

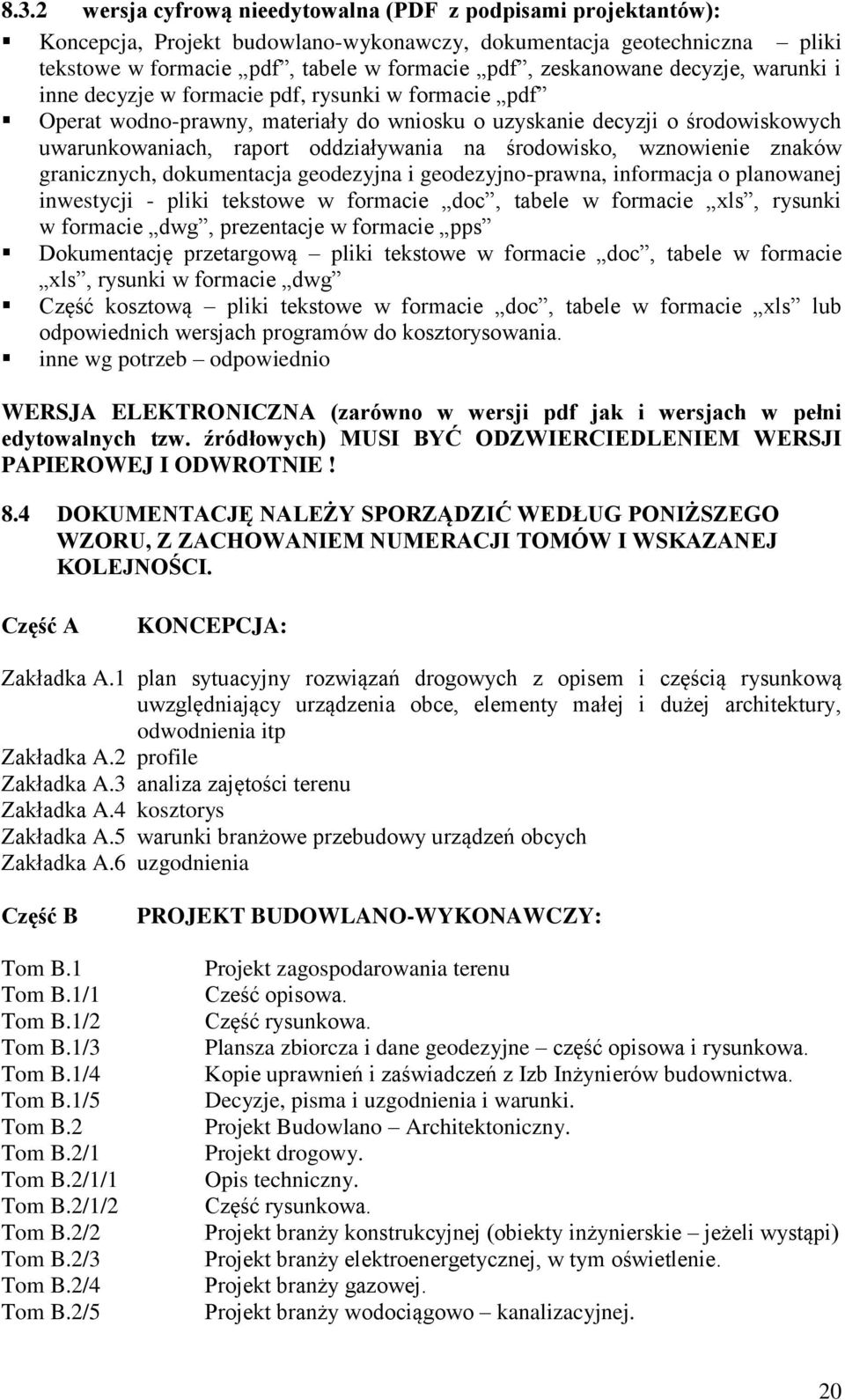

20 8.3.2 wersja cyfrową nieedytowalna (PDF z podpisami projektantów): Koncepcja, Projekt budowlano-wykonawczy, dokumentacja geotechniczna pliki tekstowe w formacie pdf, tabele w formacie pdf, zeskanowane decyzje, warunki i inne decyzje w formacie pdf, rysunki w formacie pdf Operat wodno-prawny, materiały do wniosku o uzyskanie decyzji o środowiskowych uwarunkowaniach, raport oddziaływania na środowisko, wznowienie znaków granicznych, dokumentacja geodezyjna i geodezyjno-prawna, informacja o planowanej inwestycji - pliki tekstowe w formacie doc, tabele w formacie xls, rysunki w formacie dwg, prezentacje w formacie pps Dokumentację przetargową pliki tekstowe w formacie doc, tabele w formacie xls, rysunki w formacie dwg Część kosztową pliki tekstowe w formacie doc, tabele w formacie xls lub odpowiednich wersjach programów do kosztorysowania. inne wg potrzeb odpowiednio WERSJA ELEKTRONICZNA (zarówno w wersji pdf jak i wersjach w pełni edytowalnych tzw. źródłowych) MUSI BYĆ ODZWIERCIEDLENIEM WERSJI PAPIEROWEJ I ODWROTNIE! 8.4 DOKUMENTACJĘ NALEŻY SPORZĄDZIĆ WEDŁUG PONIŻSZEGO WZORU, Z ZACHOWANIEM NUMERACJI TOMÓW I WSKAZANEJ KOLEJNOŚCI. Część A KONCEPCJA: Zakładka A.1 plan sytuacyjny rozwiązań drogowych z opisem i częścią rysunkową uwzględniający urządzenia obce, elementy małej i dużej architektury, odwodnienia itp Zakładka A.2 profile Zakładka A.3 analiza zajętości terenu Zakładka A.4 kosztorys Zakładka A.5 warunki branżowe przebudowy urządzeń obcych Zakładka A.6 uzgodnienia Część B Tom B.1 Tom B.1/1 Tom B.1/2 Tom B.1/3 Tom B.1/4 Tom B.1/5 Tom B.2 Tom B.2/1 Tom B.2/1/1 Tom B.2/1/2 Tom B.2/2 Tom B.2/3 Tom B.2/4 Tom B.2/5 PROJEKT BUDOWLANO-WYKONAWCZY: Projekt zagospodarowania terenu Cześć opisowa. Część rysunkowa. Plansza zbiorcza i dane geodezyjne część opisowa i rysunkowa. Kopie uprawnień i zaświadczeń z Izb Inżynierów budownictwa. Decyzje, pisma i uzgodnienia i warunki. Projekt Budowlano Architektoniczny. Projekt drogowy. Opis techniczny. Część rysunkowa. Projekt branży konstrukcyjnej (obiekty inżynierskie jeżeli wystąpi) Projekt branży elektroenergetycznej, w tym oświetlenie. Projekt branży gazowej. Projekt branży wodociągowo kanalizacyjnej. 20
