1 D E M I U R G s p ó ł k a z o g r a n i c z o n ą o d p o w i e d z i a l n o ś c i ą S p. k. Z s i e d z i b ą w P o z n a n i u p r z y u l. P ł o w i e c k a 1 1 / 2, P o z n a ń w w w. d e m i u r g. c o m. p l ; b i u r d e m i u r g. c o m. p l ; t e l. / f a x ; S Ą D R E J O N O W O W Y P O Z N A Ń - N O W E M I A S T O I W I L D A W P O Z N A N I U, V I I I W Y D Z I A Ł G O S P O D A R C Z Y K R A J O W E G O R E J E S R T U S Ą D O W E G O K R S , N I P , R E G O N , I N G O d d z i a ł w P o z n a n i u P R O J E K T W Y K O N A W C Z Y I N S T A L A C J E S A N I T A R N E INWESTYCJA REMONT CIĄGÓW KOMUNIKACYJNYCH W BUDYNKU PRZY AL. MARCINKOWSKIEGO 32 W POZNANIU ADRES INWESTYCJI INWESTOR Al. Marcinkowskiego Poznań SĄD REJONOWY POZNAŃ NOWE MIASTO I WILDA Al. Marcinkowskiego 32 ; Poznań AUTORZY IMIĘ I NAZWISKO NR UPR. PODPIS INSTALACJE SANITARNE PROJEKTOWAŁ mgr inż. Wojciech Jankowiak Upr. Nr WKP/0278/PWOS/04 w instalacyjnej WKP/IS/0135/05 DATA 30 MARCA 2016 EGZEMPLARZ / NR KONTRAKTU

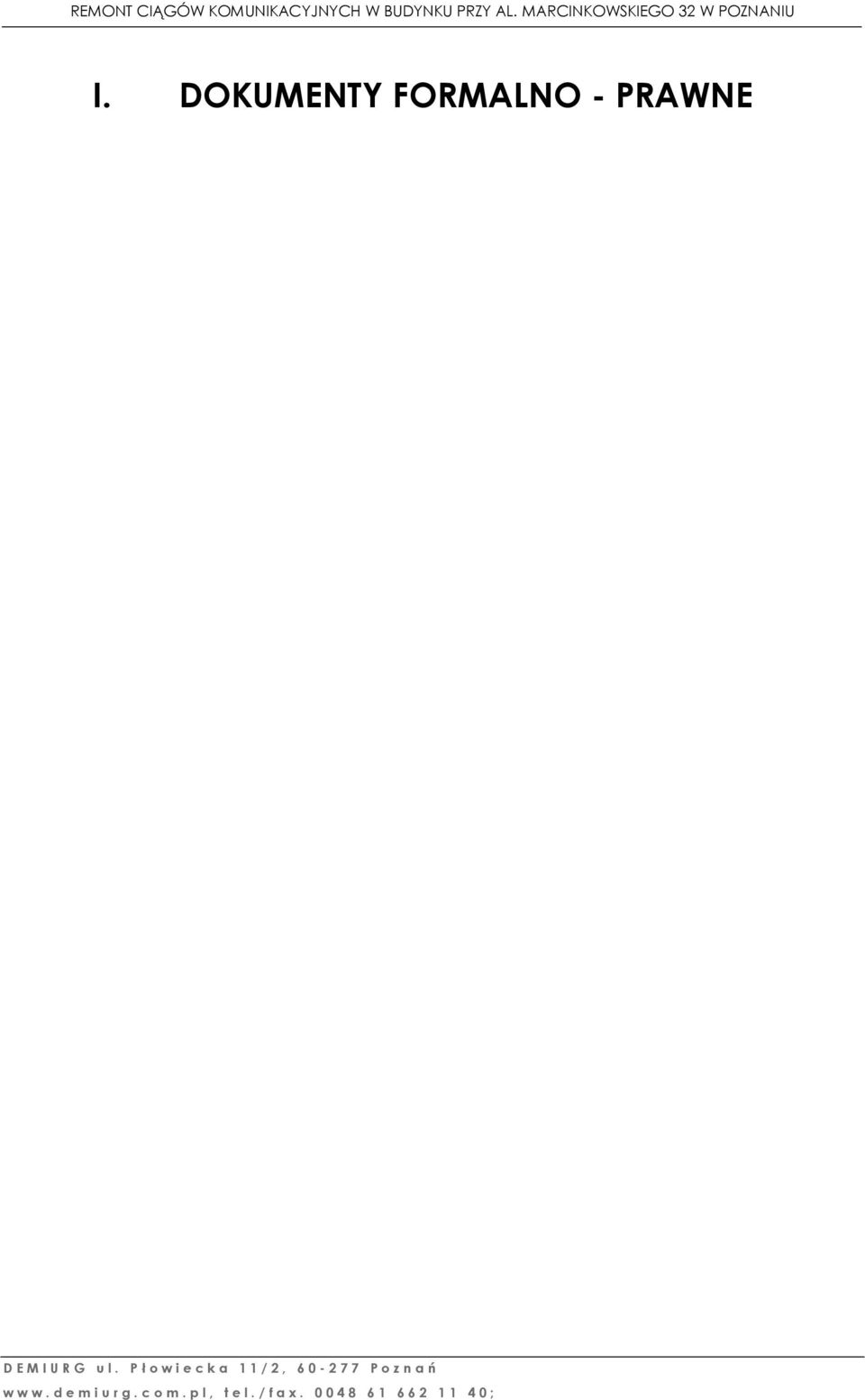

2 I. DOKUMENTY FORMALNO - PRAWNE

3

4

5

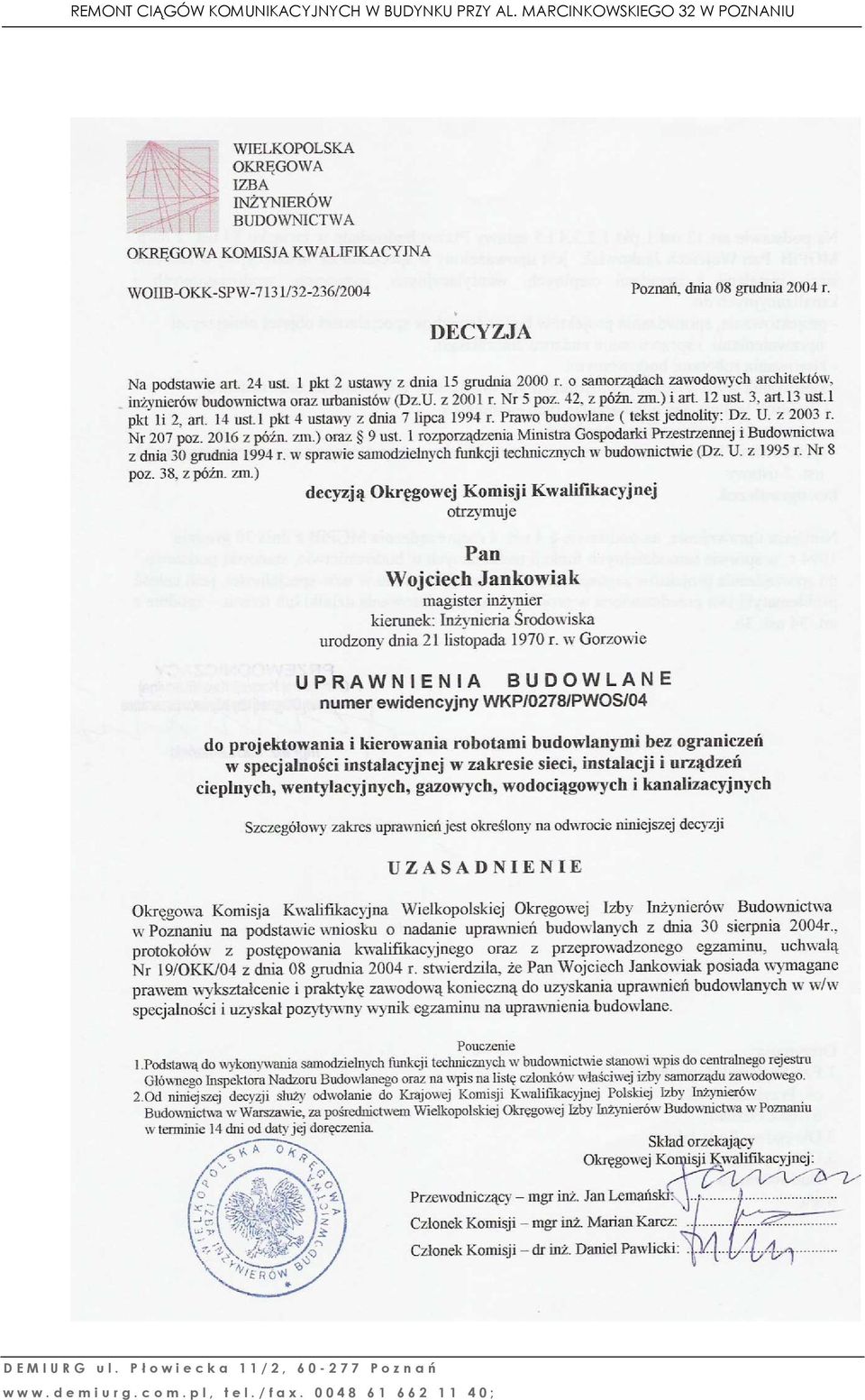

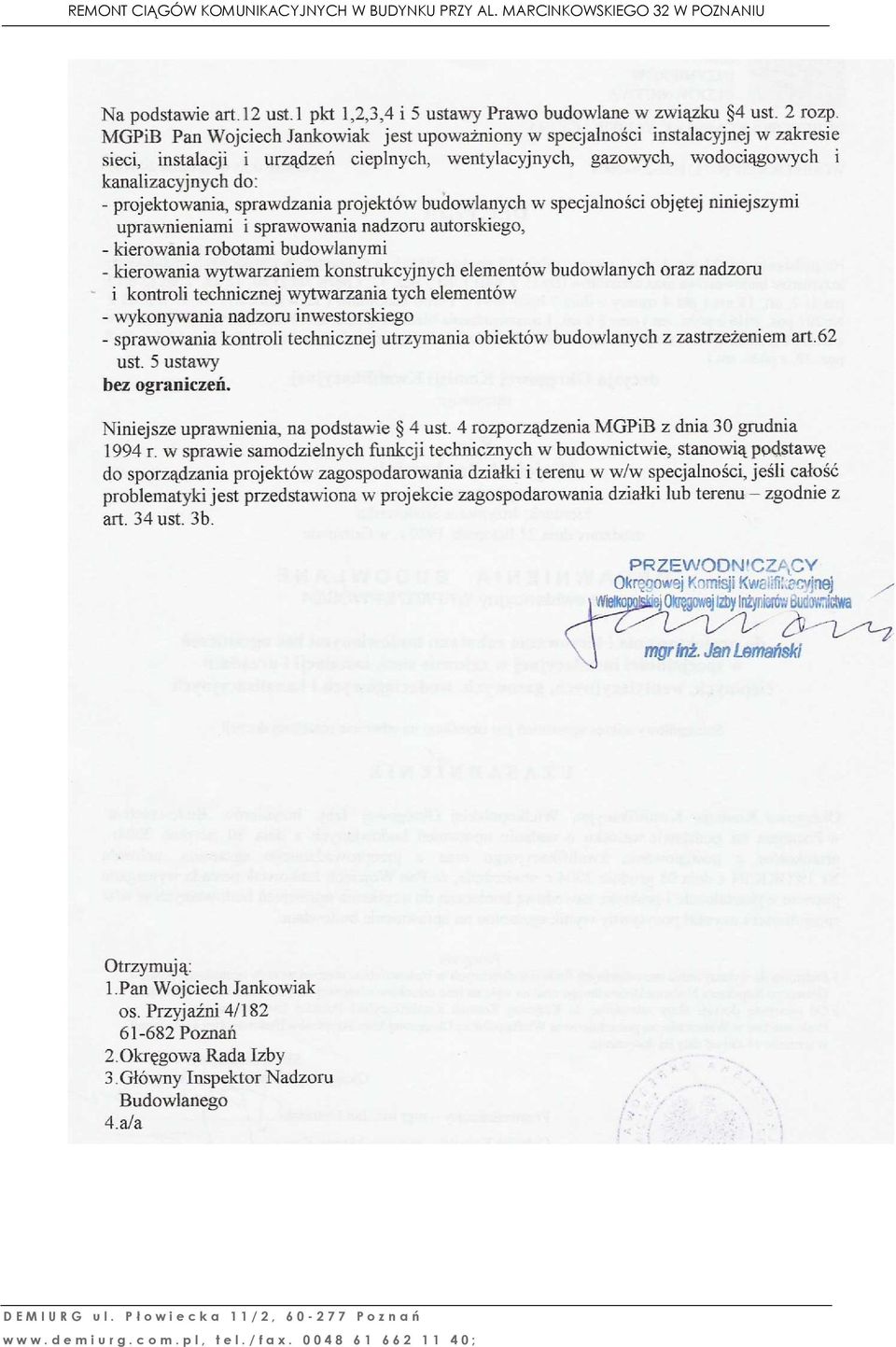

6 Poznań, dnia r. OŚWIADCZENIE Oświadczam, że dokumentacja projektowa pt. REMONT CIĄGÓW KOMUNIKACYJNYCH W BUDYNKU PRZY AL. MARCINKOWSKIEGO 32 W POZNANIU została sporządzona zgodnie ze Specyfikacją Istotnych Warunków Zamówienia, obowiązującymi przepisami w tym techniczno- budowlanymi oraz normami, a także została skoordynowana międzybranżowo oraz nie wskazuje znaków towarowych, nazw własnych produktów, patentów lub pochodzenia produktów, urządzeń i materiałów i jest kompletny z punktu widzenia celu, któremu ma służyć Projektant mgr inż. Wojciech Jankowiak

7 II. OPIS TECHNICZNY SPIS TREŚCI 1. Podstawa i zakres opracowania 1.1. Podstawa opracowania 1.2. Zakres opracowania 2. Instalacje wewnętrzne 2.1 Instalacje wewnętrzne wod.-kan Instalacja kanalizacji sanitarnej 3. Instalacja co 4. Zmiana lokalizacji klimatyzatorów wewnętrznych 5. Charakterystyka grzejników 6. Uwagi końcowe

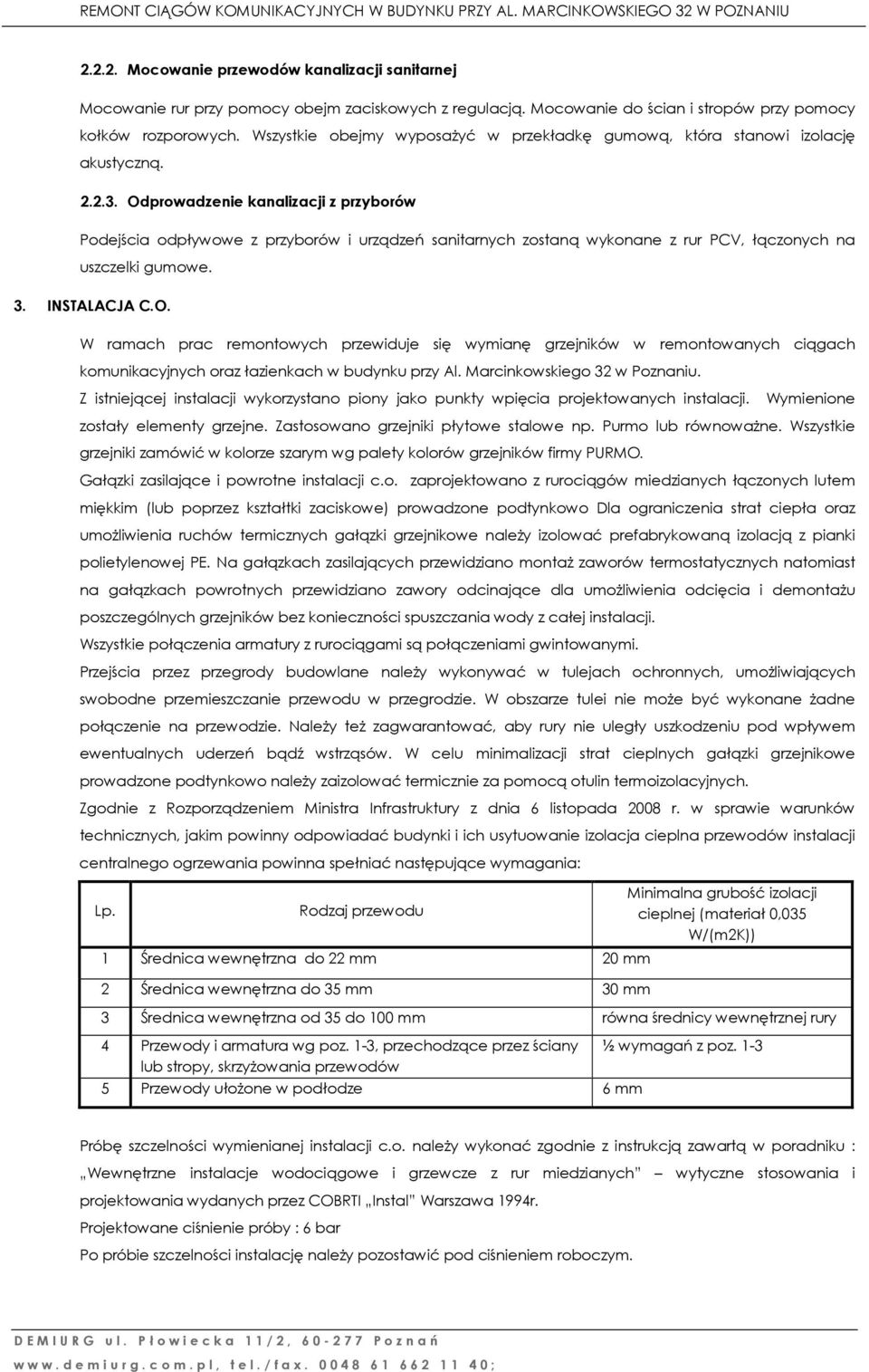

8 1. Podstawa i zakres opracowania 1.1. Podstawa opracowania zlecenie prac projektowych, Inwentaryzacja budowlana 6szt. węzłów sanitarnych Uzgodnienia z Inwestorem, wizja lokalna 1.2. Zakres opracowania Opracowanie zawiera: Dokumentację projektową remontu instalacji wod-kan związanej z remontem łazienek Dokumentację projektową remontu instalacji grzejnikowej c.o. w ciągach komunikacyjnych 2. Instalacje wewnętrzne 2.1. Instalacje wewnętrzne wod.-kan Instalacja wody zimnej i ciepłej wody użytkowej Dokumentacja projektowa obejmuje wymianę istniejącej instalacji wody zimnej i c.w.u. wykonanej w technologii tradycyjnej z rur stalowych ocynkowanych zasilającej pomieszczenia higieniczno-sanitarne, w związku z remontem budowlanym pomieszczeń Opis wewnętrznej instalacji wodociągowej z.w. i c.w.u. Zakłada się wymianę rurociągów rozprowadzających podłączając się do istniejących pionów wodociągowych przebiegających przez pomieszczenia remontowanych węzłów sanitarnych. Instalacja wody zimnej oraz c.w.u. wykonana zostanie z rur z tworzywa sztucznego polipropylen łączonych przez zgrzewanie polifuzyjne. Rurociągi rozprowadzające w sanitariatach prowadzone podtynkowo. Dla umożliwienia ruchów termicznych rurociągów przed zakryciem ich w bruzdach posadzkowych i ściennych należy je izolować termicznie prefabrykowaną izolacją z pianki polietylenowej o grubości 13mm. Podejścia do urządzeń przewodami elastycznymi. Instalacja wody zimnej oraz armatura przystosowana do ciśnienia 0,6MPa. Próbę szczelności instalacji wodociągowej należy wykonać zgodnie z instrukcją zawartą w poradniku : Wewnętrzne instalacje wodociągowe i grzewcze z rur z tworzyw sztucznych. Projektowane ciśnienie próby : 8 bar Po próbie szczelności instalację należy pozostawić pod ciśnieniem roboczym Instalacja kanalizacji sanitarnej Instalacja kanalizacyjna Przewody poziome kanalizacji sanitarnej prowadzonej podtynkowo (lub natynkowo w zabudowie gk) należy wykonać z rur i kształtek z PCV kielichowych z uszczelką wargową. Projektowane przybory podłączyć do istniejących pionów przebiegających przez remontowane pomieszczenia węzłów sanitarnych. Przebieg instalacji kanalizacji sanitarnej - wg części rysunkowej opracowania.

9 Mocowanie przewodów kanalizacji sanitarnej Mocowanie rur przy pomocy obejm zaciskowych z regulacją. Mocowanie do ścian i stropów przy pomocy kołków rozporowych. Wszystkie obejmy wyposażyć w przekładkę gumową, która stanowi izolację akustyczną Odprowadzenie kanalizacji z przyborów Podejścia odpływowe z przyborów i urządzeń sanitarnych zostaną wykonane z rur PCV, łączonych na uszczelki gumowe. 3. INSTALACJA C.O. W ramach prac remontowych przewiduje się wymianę grzejników w remontowanych ciągach komunikacyjnych oraz łazienkach w budynku przy Al. Marcinkowskiego 32 w Poznaniu. Z istniejącej instalacji wykorzystano piony jako punkty wpięcia projektowanych instalacji. Wymienione zostały elementy grzejne. Zastosowano grzejniki płytowe stalowe np. Purmo lub równoważne. Wszystkie grzejniki zamówić w kolorze szarym wg palety kolorów grzejników firmy PURMO. Gałązki zasilające i powrotne instalacji c.o. zaprojektowano z rurociągów miedzianych łączonych lutem miękkim (lub poprzez kształtki zaciskowe) prowadzone podtynkowo Dla ograniczenia strat ciepła oraz umożliwienia ruchów termicznych gałązki grzejnikowe należy izolować prefabrykowaną izolacją z pianki polietylenowej PE. Na gałązkach zasilających przewidziano montaż zaworów termostatycznych natomiast na gałązkach powrotnych przewidziano zawory odcinające dla umożliwienia odcięcia i demontażu poszczególnych grzejników bez konieczności spuszczania wody z całej instalacji. Wszystkie połączenia armatury z rurociągami są połączeniami gwintowanymi. Przejścia przez przegrody budowlane należy wykonywać w tulejach ochronnych, umożliwiających swobodne przemieszczanie przewodu w przegrodzie. W obszarze tulei nie może być wykonane żadne połączenie na przewodzie. Należy też zagwarantować, aby rury nie uległy uszkodzeniu pod wpływem ewentualnych uderzeń bądź wstrząsów. W celu minimalizacji strat cieplnych gałązki grzejnikowe prowadzone podtynkowo należy zaizolować termicznie za pomocą otulin termoizolacyjnych. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie izolacja cieplna przewodów instalacji centralnego ogrzewania powinna spełniać następujące wymagania: Lp. Rodzaj przewodu 1 Średnica wewnętrzna do 22 mm 20 mm 2 Średnica wewnętrzna do 35 mm 30 mm Minimalna grubość izolacji cieplnej (materiał 0,035 W/(m2K)) 3 Średnica wewnętrzna od 35 do 100 mm równa średnicy wewnętrznej rury 4 Przewody i armatura wg poz. 1-3, przechodzące przez ściany lub stropy, skrzyżowania przewodów 5 Przewody ułożone w podłodze 6 mm ½ wymagań z poz. 1-3 Próbę szczelności wymienianej instalacji c.o. należy wykonać zgodnie z instrukcją zawartą w poradniku : Wewnętrzne instalacje wodociągowe i grzewcze z rur miedzianych wytyczne stosowania i projektowania wydanych przez COBRTI Instal Warszawa 1994r. Projektowane ciśnienie próby : 6 bar Po próbie szczelności instalację należy pozostawić pod ciśnieniem roboczym.

10 Przebieg instalacji wg części rysunkowej opracowania. 4. ZMIANA LOKALIZACJI KLIMATYZATORÓW WEWNĘTRZNYCH W ramach remontu pomieszczeń Sądu przewidziano zmianę lokalizacji istniejących klimatyzatorów wewnętrznych (przeniesienie z pomieszczenia policji do pomieszczenia technicznego). Klimatyzatory zdemontować i zamontować w nowych lokalizacjach. Fragmenty rurociągów freonowych wykonać z rur miedzianych chłodniczych łączonych lutem twardym w izolacji z kauczuku syntetycznego. Rurociągi skroplin (fragmenty wynikające z przeniesienia klimatyzatorów) wykonać z rur tworzywowych np. polipropylen zgrzewany zachowując spadek w kierunku odwodnień. Całość prac wykonać zgodnie z dokumentacja techniczno-ruchową urządzenia. 5. CHARAKTERYSTYKA GRZEJNIKÓW Specyfikację stalowych grzejników płytowych zestawiono w tabeli 1. Tabela 1. Specyfikacja techniczna Materiał: głęboko tłoczna blacha niskowęglowa walcowana na zimno FePO1 Grubość blachy: na płyty grzejników: zgodna z PN-EN 442 z której wykonuje się ożebrowanie konwekcyjne: zgodna z PN- EN 442 Rozstaw pionowych 33 1/3 mm kanałów wodnych: Wysokość grzejników: 300, 450, 500, 550, 600, 900 mm Długość grzejników: 400, 500, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm Maksymalne ciśnienie robocze: 10 bar Ciśnienie próbne: 13 bar (podczas produkcji) 12 bar (po zainstalowaniu) Maksymalna temperatura: 110 C Kolor: w kolorze szarym wg palety f-my Purmo Malowanie podkładowe: KTL II - kataforeza drugiej generacji Malowanie końcowe: napylanie elektrostatyczne zgodna z BS EN ISO 9001 certyfikat FM oraz BS EN ISO Produkcja: certyfikat EMS 75685, Deklaracja zgodności z: PN-EN 442 Grzejniki płytowe z podłączeniem środkowym od dołu z gładką płytą przednią z lekkimi przetłoczeniami poziomymi. Jest ona przyklejana do profilowanej bazowej płyty grzejnej w taki sposób, że patrząc od przodu nie widać żadnych wystających krawędzi. Grzejniki posiadają elementy konwekcyjne, wyposażone są w osłony boczne i osłonę górną typu grill. Dwa dolne środkowe i cztery boczne otwory przyłączeniowe z gwintem wewnętrznym G ½ " umożliwiają centralne podłączenie od dołu a w razie potrzeby także z boku (rys.1). Grzejnik wyposażony jest we wbudowaną wkładkę zaworową z regulacją wstępną. Główna zaleta oddolnego podłączenia środkowego polega na tym, że niezależnie od długości, wysokości i głębokości grzejnika, położenie przyłączy do instalacji można ustalić bezpośrednio na budowie.

11 Rysunek 1. Zalecane podłączenia Stalowy grzejnik płytowy z gładkim wykończeniem płyty czołowej z lekkimi przetoczeniami poziomymi (zdj. 2). Dzięki temu pozwala na uzyskanie nie tylko efektywnej, ale także estetycznej instalacji grzewczej. Zdjęcie 2. Widok płyty czołowej Zdjęcie 3. Zdjęcie grzejnika

12 6. UWAGI KOŃCOWE Wszelkie zmiany w projekcie, w szczególności zamianę urządzeń należy uzgodnić z Projektantem oraz Inwestorem. Należy zapewnić dostęp eksploatacyjny do urządzeń wymagających obsługi. Przed oddaniem instalacji do eksploatacji należy wykonać instrukcję obsługi dla personelu. Obowiązkiem Wykonawcy instalacji jest dostarczenie wymaganych aktualnych atestów (dopuszczeń, certyfikatów) wszystkich zastosowanych materiałów i urządzeń. Wszelkie urządzenia oraz narzędzia muszą być oznaczone znakiem bezpieczeństwa, a w stosunku do urządzeń, które nie podlegają obowiązkowi zgłaszania do certyfikacji na znak bezpieczeństwa i oznaczania tym znakiem, wykonawca jest zobowiązany dostarczyć odpowiednią deklarację dostawcy zgodności tych wyrobów z normami wprowadzonymi do obowiązkowego stosowania oraz wymaganiami określonymi właściwymi przepisami. Wszelkie instalacje należy wykonać zgodnie z Prawem Budowlanym, Warunkami technicznymi, jakim powinny odpowiadać budynki i ich usytuowanie, innymi obowiązującymi przepisami, Polskimi Normami wprowadzonymi do obowiązkowego stosowania, normami i innymi dokumentami wskazanymi w Projekcie, Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. Tom II. Instalacje sanitarne i przemysłowe oraz zgodnie ze sztuką budowlaną. UWAGA : W związku z podłączaniem instalacji sanitarnych do istniejących pionów prowadzonych podtynkowo należy w czasie trwania prac rozbiórkowych ustalić ich dokładną lokalizację. W przypadku znacznych rozbieżności w stosunku do dokumentacji projektowej skontaktować się z projektantem w celu ustalenia poprawności podłączeń.

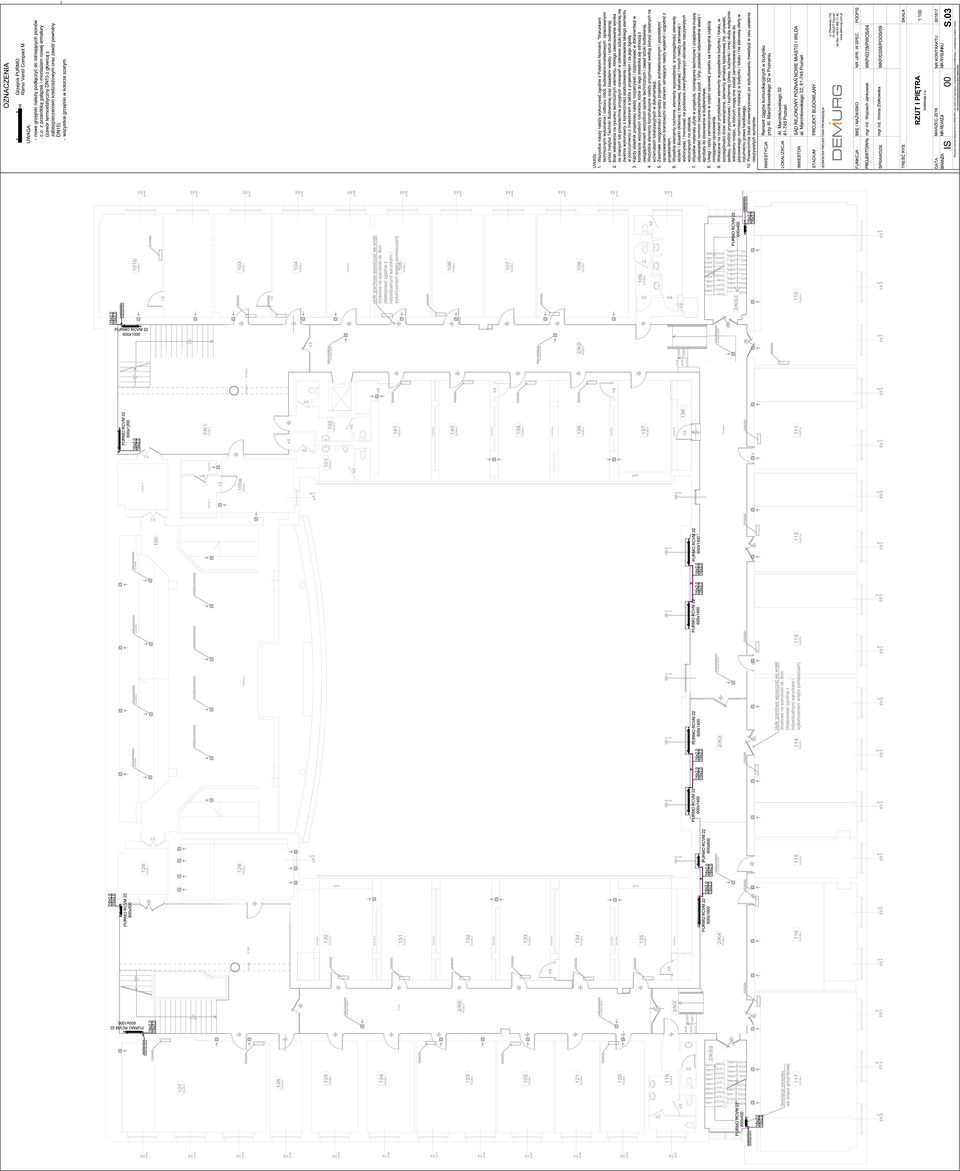

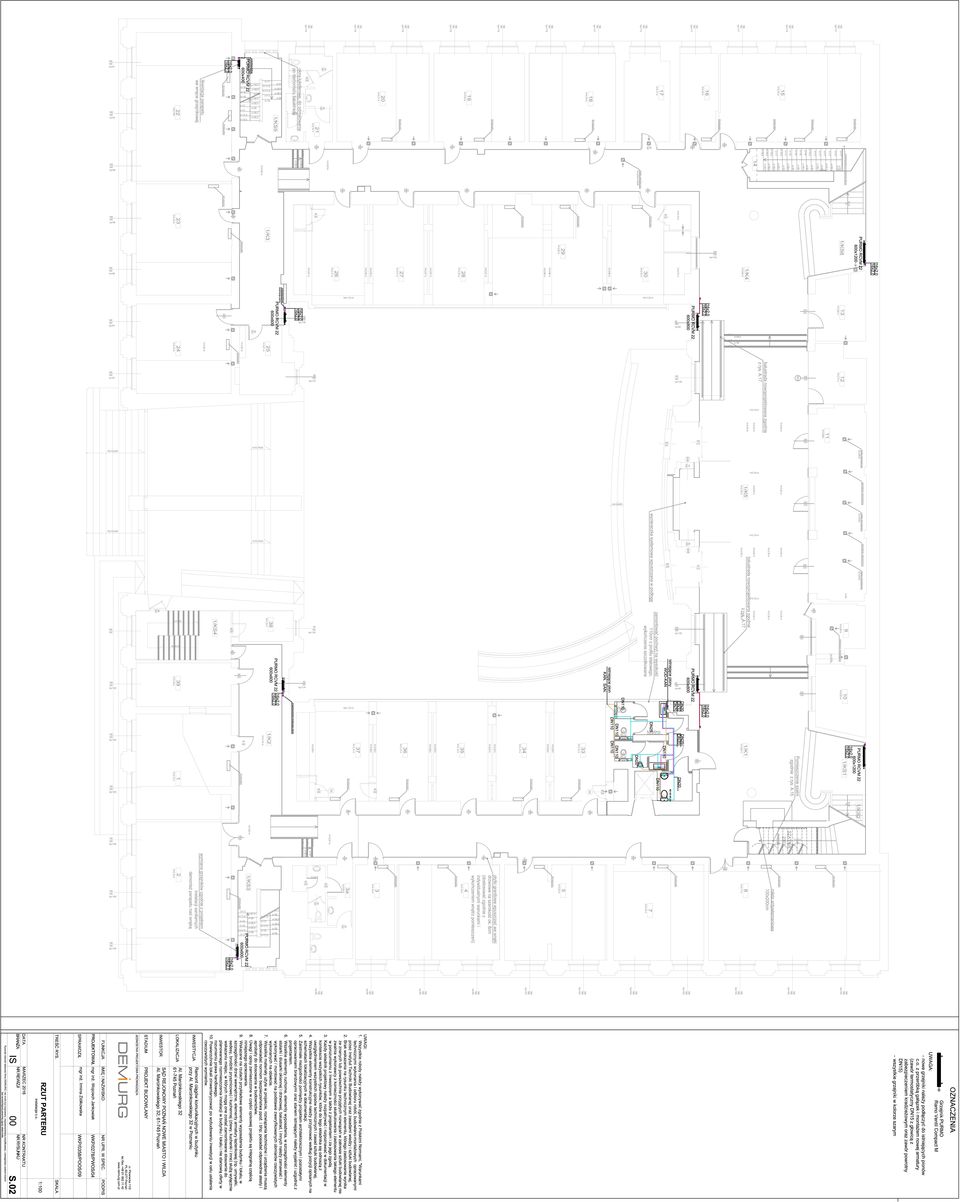

13 III. SPIS RYSUNKÓW SPIS RYSUNKÓW INSTALACJA C.O. 1. Rzut przyziemia instalacja c.o. 2. Rzut parteru instalacja c.o. 3. Rzut I piętra instalacja c.o. 4. Rzut II piętra instalacja c.o. 5. Rzut III piętra instalacja c.o. 6. Rzut IV piętra instalacja c.o. 1:100 1:100 1:100 1:100 1:100 1:100 S.01 S.02 S.03 S.04 S.05 S.06 INSTALACJA WOD.-KAN. 1. Rzut łazienki parter 2. Rzut łazienki piętro IV 1:50 1:50 S.07 S.08
