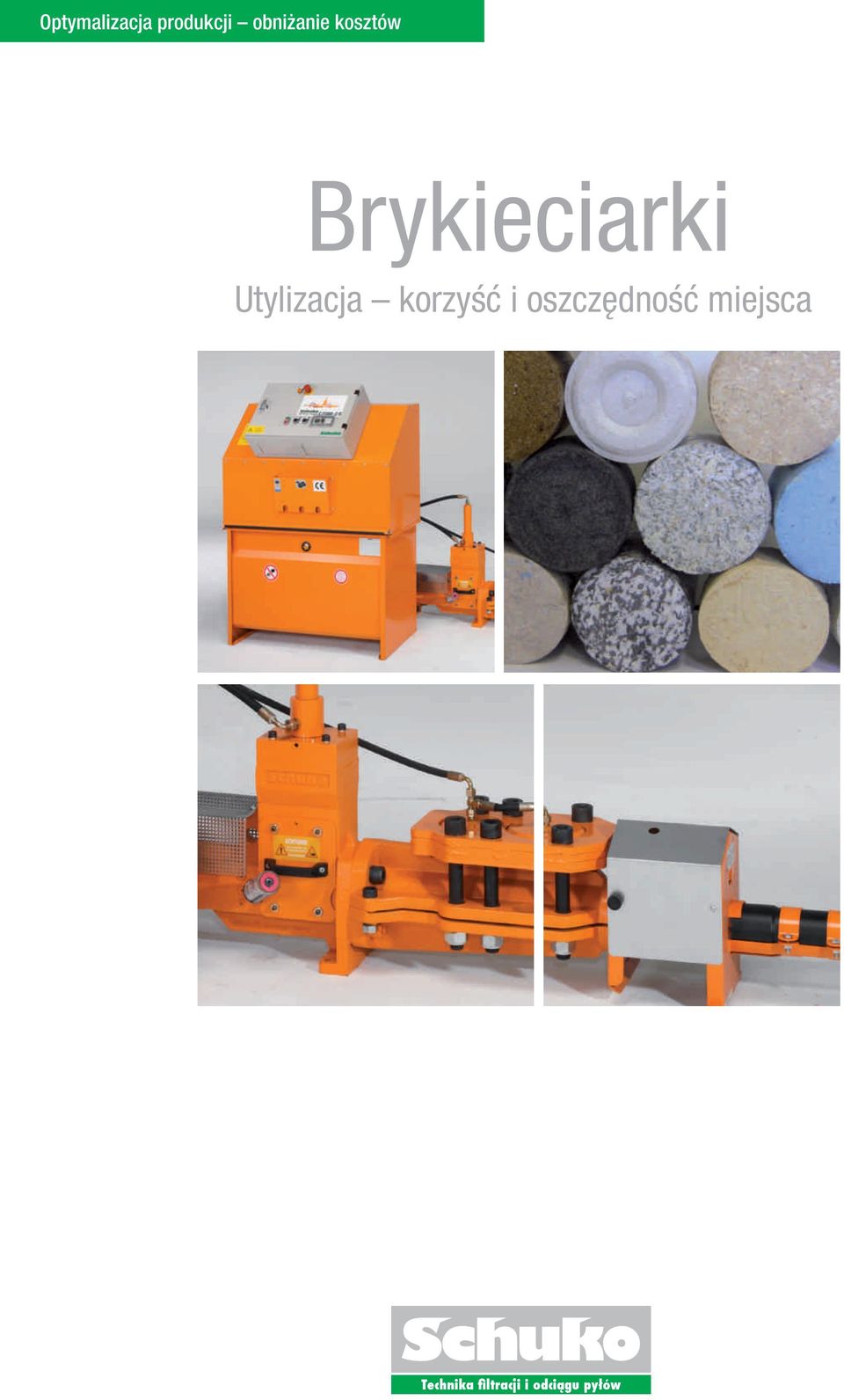

1 Optymalizacja produkcji obniżanie kosztów Brykieciarki Utylizacja korzyść i oszczędność miejsca Technika filtracji i odciągu pyłów

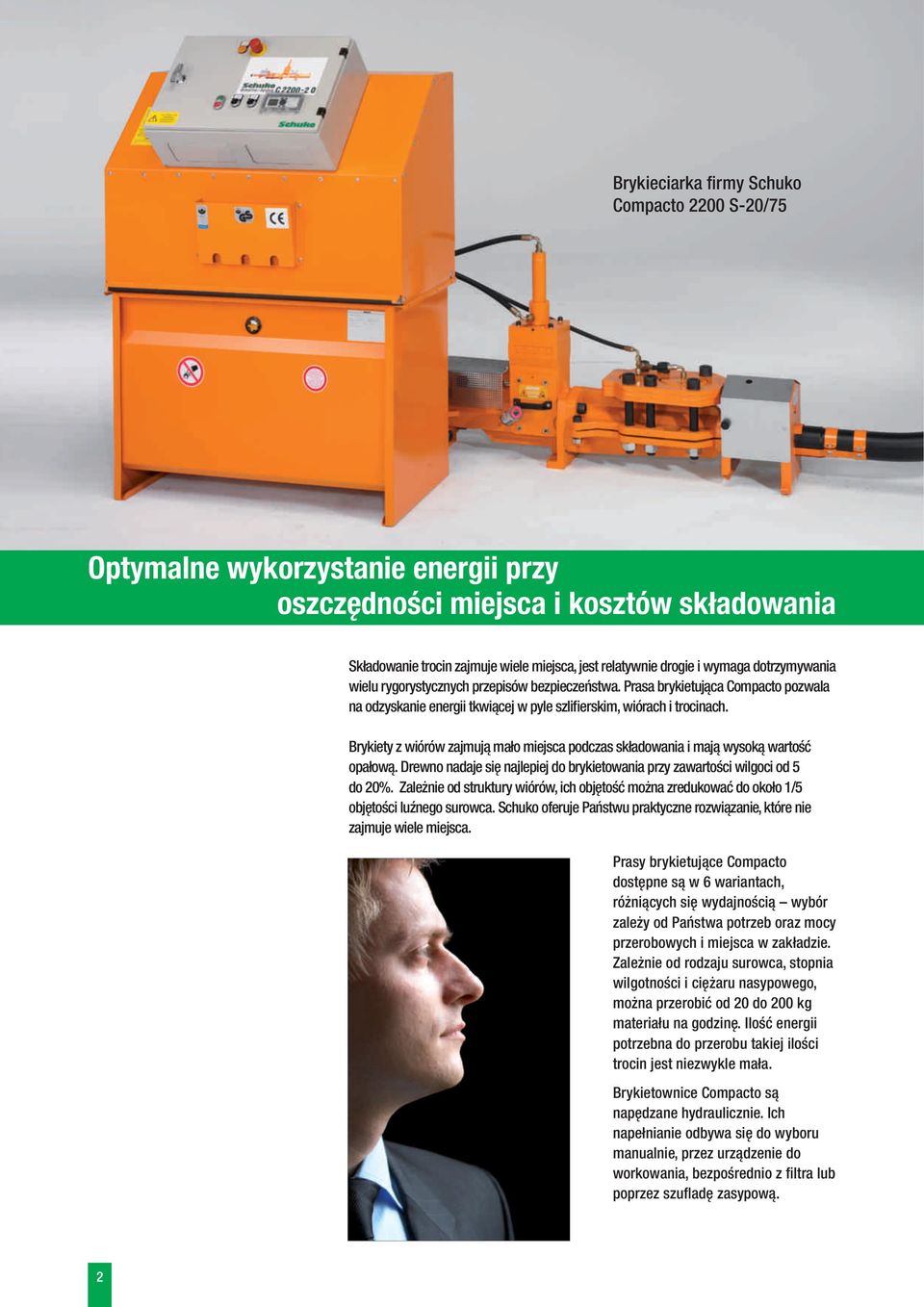

2 Brykieciarka firmy Schuko Compacto 2200 S-20/75 Optymalne wykorzystanie energii przy oszczędności miejsca i kosztów składowania Składowanie trocin zajmuje wiele miejsca, jest relatywnie drogie i wymaga dotrzymywania wielu rygorystycznych przepisów bezpieczeństwa. Prasa brykietująca Compacto pozwala na odzyskanie energii tkwiącej w pyle szlifierskim, wiórach i trocinach. Brykiety z wiórów zajmują mało miejsca podczas składowania i mają wysoką wartość opałową. Drewno nadaje się najlepiej do brykietowania przy zawartości wilgoci od 5 do 20%. Zależnie od struktury wiórów, ich objętość można zredukować do około 1/5 objętości luźnego surowca. Schuko oferuje Państwu praktyczne rozwiązanie, które nie zajmuje wiele miejsca. Prasy brykietujące Compacto dostępne są w 6 wariantach, różniących się wydajnością wybór zależy od Państwa potrzeb oraz mocy przerobowych i miejsca w zakładzie. Zależnie od rodzaju surowca, stopnia wilgotności i ciężaru nasypowego, można przerobić od 20 do 200 kg materiału na godzinę. Ilość energii potrzebna do przerobu takiej ilości trocin jest niezwykle mała. Brykietownice Compacto są napędzane hydraulicznie. Ich napełnianie odbywa się do wyboru manualnie, przez urządzenie do workowania, bezpośrednio z filtra lub poprzez szufladę zasypową. 2

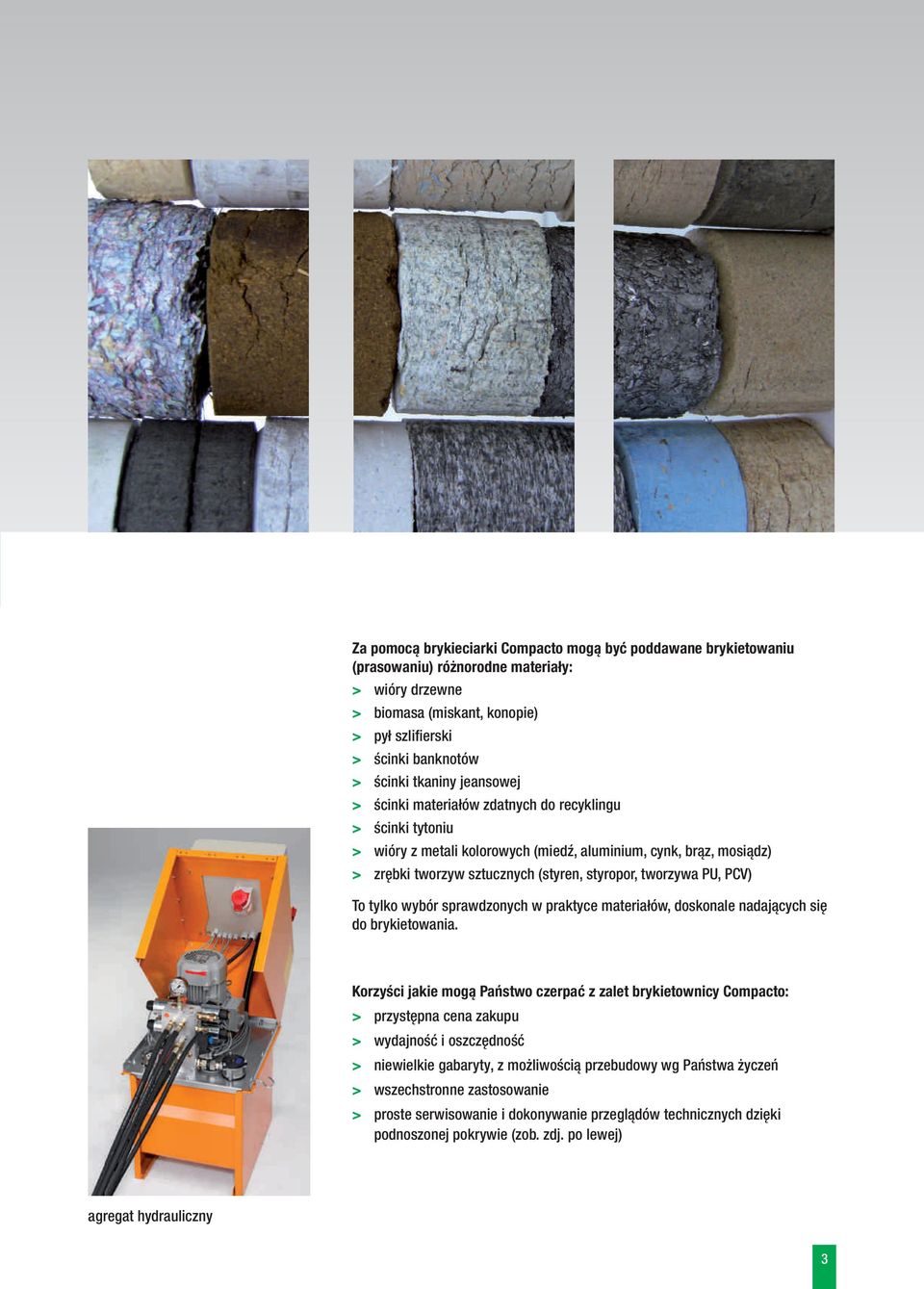

3 Za pomocą brykieciarki Compacto mogą być poddawane brykietowaniu (prasowaniu) różnorodne materiały: > wióry drzewne > biomasa (miskant, konopie) > pył szlifierski > ścinki banknotów > ścinki tkaniny jeansowej > ścinki materiałów zdatnych do recyklingu > ścinki tytoniu > wióry z metali kolorowych (miedź, aluminium, cynk, brąz, mosiądz) > zrębki tworzyw sztucznych (styren, styropor, tworzywa PU, PCV) To tylko wybór sprawdzonych w praktyce materiałów, doskonale nadających się do brykietowania. Korzyści jakie mogą Państwo czerpać z zalet brykietownicy Compacto: > przystępna cena zakupu > wydajność i oszczędność > niewielkie gabaryty, z możliwością przebudowy wg Państwa życzeń > wszechstronne zastosowanie > proste serwisowanie i dokonywanie przeglądów technicznych dzięki podnoszonej pokrywie (zob. zdj. po lewej) agregat hydrauliczny 3

4 Brykieciarki Compacto przekonujące sprasowanie i mocne argumenty Specjalna matryca Schuko Tech Sterownik PLC (z pamięcią programowalną) Wszystkie brykieciarki Compacto są wyposażone w sterownik programowalny PLC, który umożliwia pełną i precyzyjną kontrolę pracy urządzenia (zob. zdjęcia powyżej). Wyjątkowe korzyści z zastosowania sterownika PLC firmy Schuko > automatyczne dozowanie ilości materiału, wielkość brykietów może być dostosowana do życzeń klienta (zob. prawe zdj. u góry oraz zdj. str. 7) > wyświetlanie informacji o konieczności wezwania serwisu > ewentualne błędy w przebiegu pracy są natychmiast pokazywane na wyświetlaczu Brykieciarka Compacto może być na życzenie Państwa wyposażona w specjalną matrycę Schuko Tech, która cechuje się przedłużoną żywotnością oraz specjalną powłoką. Państwo również mogą czerpać korzyści z zalet matrycy Schuko Tech : > serwisowanie oraz przeglądy techniczne są zminimalizowane > dzięki specjalnemu utwardzeniu żywotność matrycy uległa znacznemu wydłużeniu > wyższy stopień zbicia brykietów Dane techniczne brykieciarki Brykieciarka typu Compacto Model Nr katalog. Silnik hydrauliczny, Ciężar ok. Wydajność brykietowania* Ø (mm) wydajność w kw (kg) ok. (kg/h) brykietów z wiór C 700 S C 800 S C 1100 S C 1800 S C 2200 S-20/ C 2500 S-20/ *zależnie od rodzaju surowca i stopnia wilgotności 4

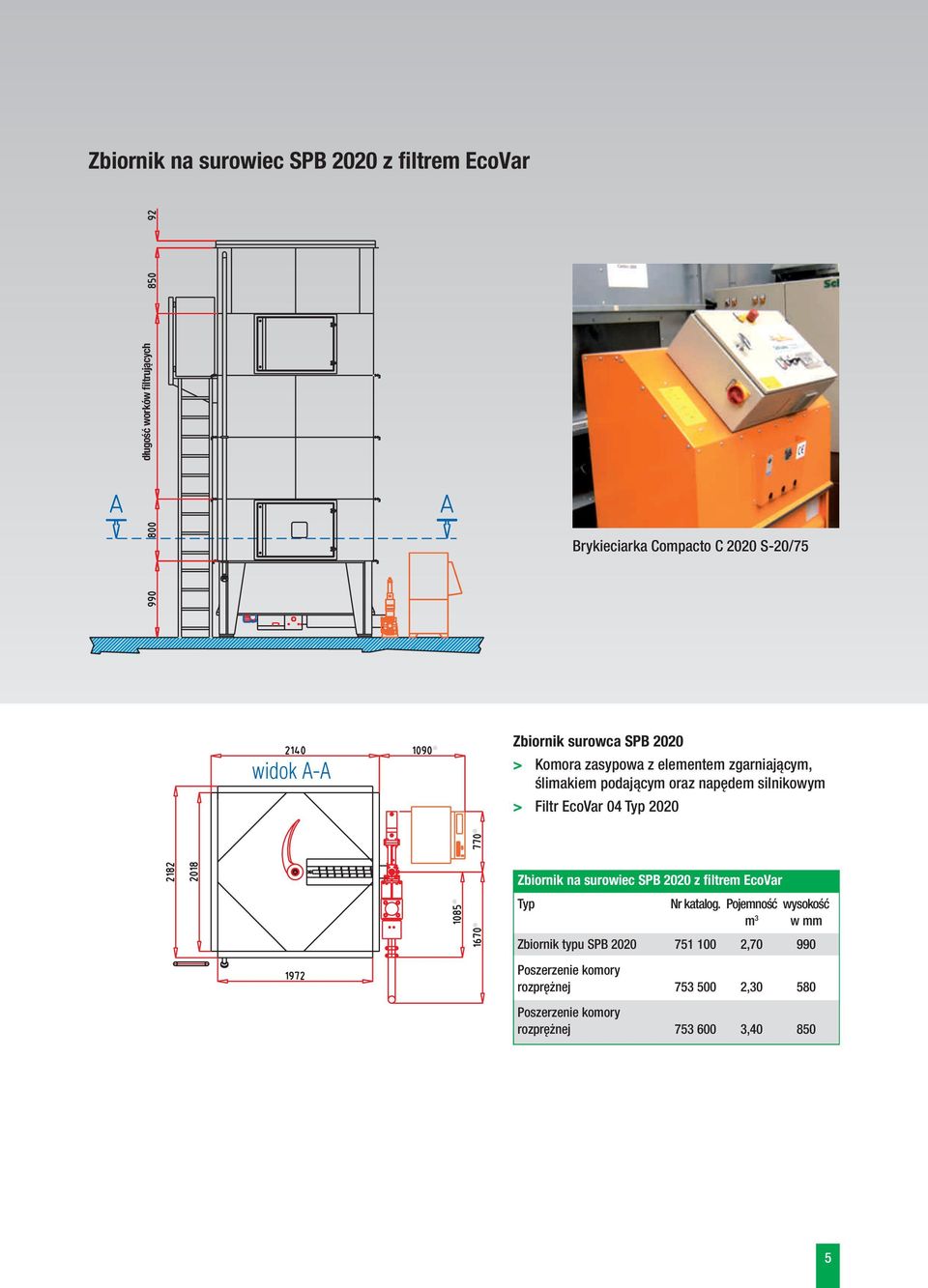

5 Zbiornik na surowiec SPB 2020 z filtrem EcoVar długość worków filtrujących Brykieciarka Compacto C 2020 S-20/75 widok A-A Zbiornik surowca SPB 2020 > Komora zasypowa z elementem zgarniającym, ślimakiem podającym oraz napędem silnikowym > Filtr EcoVar 04 Typ 2020 Zbiornik na surowiec SPB 2020 z filtrem EcoVar Typ Nr katalog. Pojemność wysokość m 3 w mm Zbiornik typu SPB , Poszerzenie komory rozprężnej , Poszerzenie komory rozprężnej ,

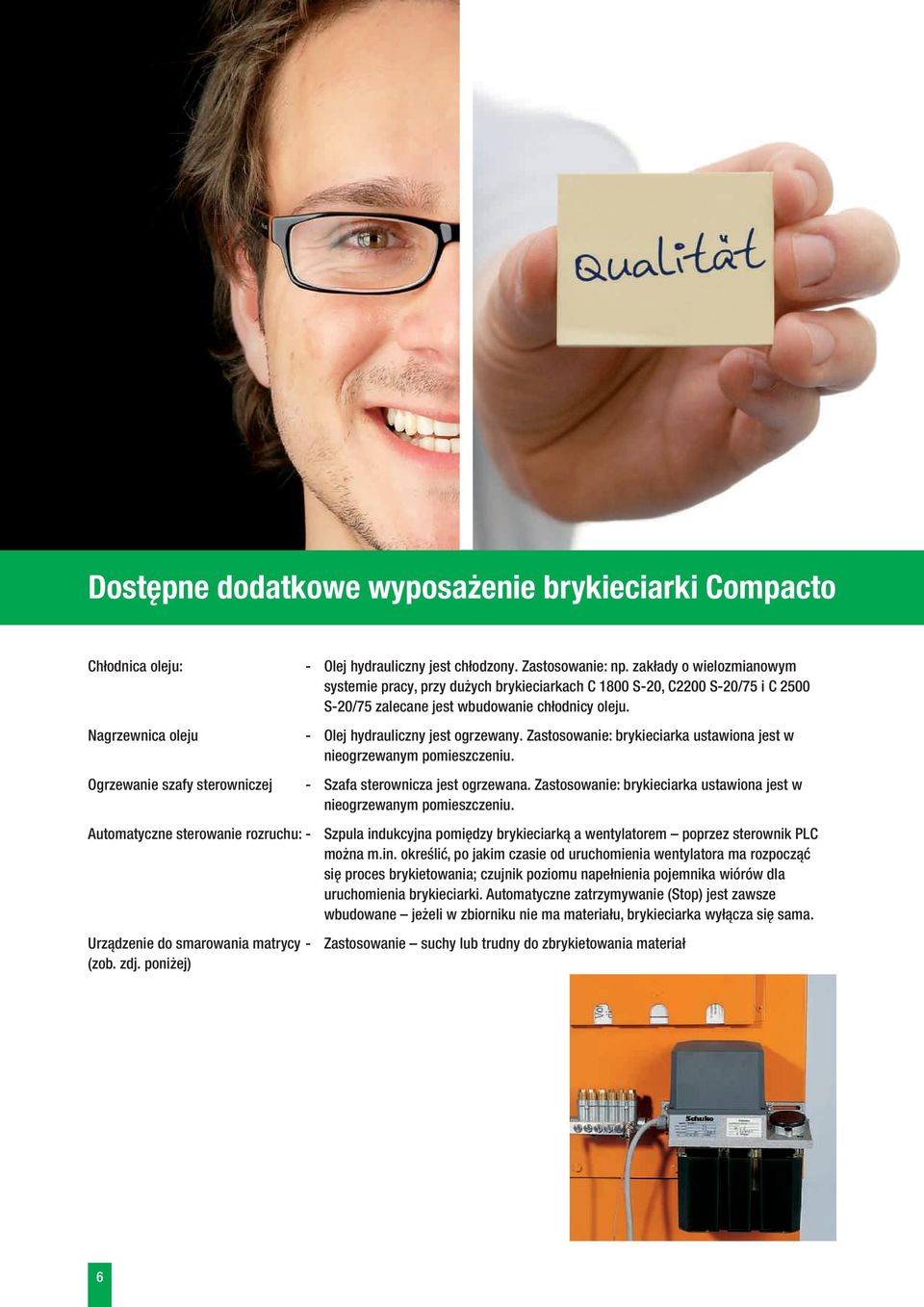

6 Dostępne dodatkowe wyposażenie brykieciarki Compacto Chłodnica oleju: Nagrzewnica oleju Ogrzewanie szafy sterowniczej - Olej hydrauliczny jest chłodzony. Zastosowanie: np. zakłady o wielozmianowym systemie pracy, przy dużych brykieciarkach C 1800 S-20, C2200 S-20/75 i C 2500 S-20/75 zalecane jest wbudowanie chłodnicy oleju. - Olej hydrauliczny jest ogrzewany. Zastosowanie: brykieciarka ustawiona jest w nieogrzewanym pomieszczeniu. - Szafa sterownicza jest ogrzewana. Zastosowanie: brykieciarka ustawiona jest w nieogrzewanym pomieszczeniu. Automatyczne sterowanie rozruchu: - Szpula indukcyjna pomiędzy brykieciarką a wentylatorem poprzez sterownik PLC można m.in. określić, po jakim czasie od uruchomienia wentylatora ma rozpocząć się proces brykietowania; czujnik poziomu napełnienia pojemnika wiórów dla uruchomienia brykieciarki. Automatyczne zatrzymywanie (Stop) jest zawsze wbudowane jeżeli w zbiorniku nie ma materiału, brykieciarka wyłącza się sama. Urządzenie do smarowania matrycy - Zastosowanie suchy lub trudny do zbrykietowania materiał (zob. zdj. poniżej) 6

7 Schuko niezawodny partner Elektroniczna kontrola długości brykietów poprzez impulsy przekazywane kołem zębatym do sterownika. Automatyczne zatrzymywanie maszyny przy braku surowca. Jakość fachowa wiedza i bezpieczeństwo Schuko to zespół 150 wysoko wykwalifikowanych pracowników w pięciu zakładach, kierowanych przez właściciela. Zespół ten już od 40 lat produkuje instalacje odciągowe i filtrujące dla firm, które obrabiają drewno, papier i tworzywa sztuczne. Krąg naszych klientów rozciąga się od rzemieślników, poprzez małe i średnie przedsiębiorstwa aż do dużego przemysłu. Jako członek w VDMA (Verband Deutscher Maschinen- und Anlagenbau e.v.) firma SCHUKO kładzie duży nacisk na bezpieczeństwo instalacji zgodne ze współczesnym stanem techniki oraz obowiązującymi normami. Wiele naszych produktów zostało przetestowanych i zaaprobowanych przez stowarzyszenia zawodowe (np. Holz-BG). Naszym produktom przyznano znak jakości GS - Geprüfte Sicherheit - Sprawdzone bezpieczeństwo z dodatkiem Staubgeprüft (przebadany pyłowo). Marka SCHUKO jest synonimem jakości i wydajności. Blisko klienta kompleksowa usługa Począwszy od doradztwa, planowania i produkcji, poprzez dostawę, montaż, rozruch urządzeń, przeglądy techniczne, aż po szkolenia obsługi oraz szybki i wykwalifikowany serwis - oferujemy Państwu wszystko z jednej ręki. Tak rozumiemy pojęcie usługi. 7

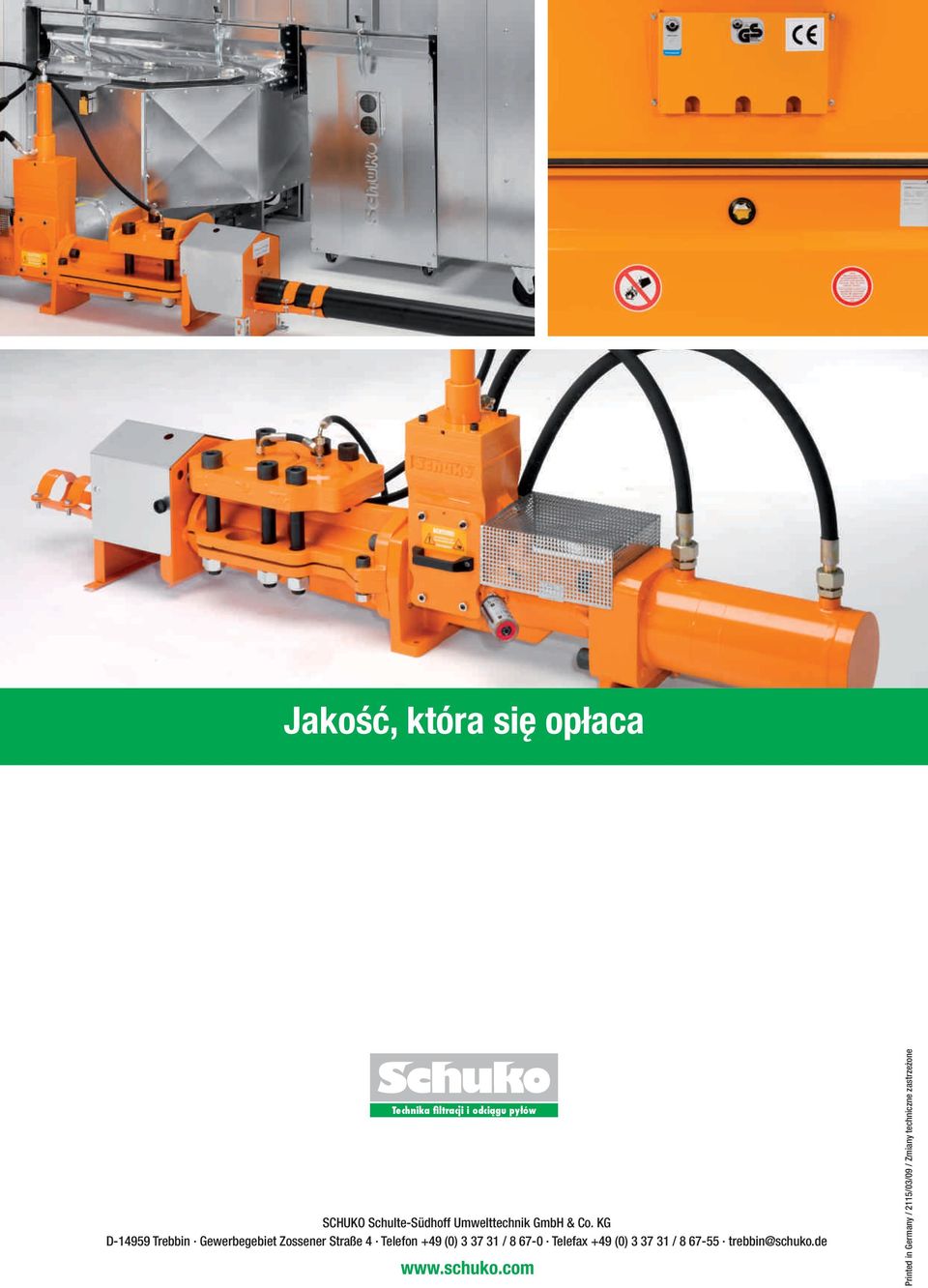

8 Jakość, która się opłaca Technika filtracji i odciągu pyłów SCHUKO Schulte-Südhoff Umwelttechnik GmbH & Co. KG D Trebbin Gewerbegebiet Zossener Straße 4 Telefon +49 (0) / Telefax +49 (0) / trebbin@schuko.de Printed in Germany / 2115/03/09 / Zmiany techniczne zastrzeżone
