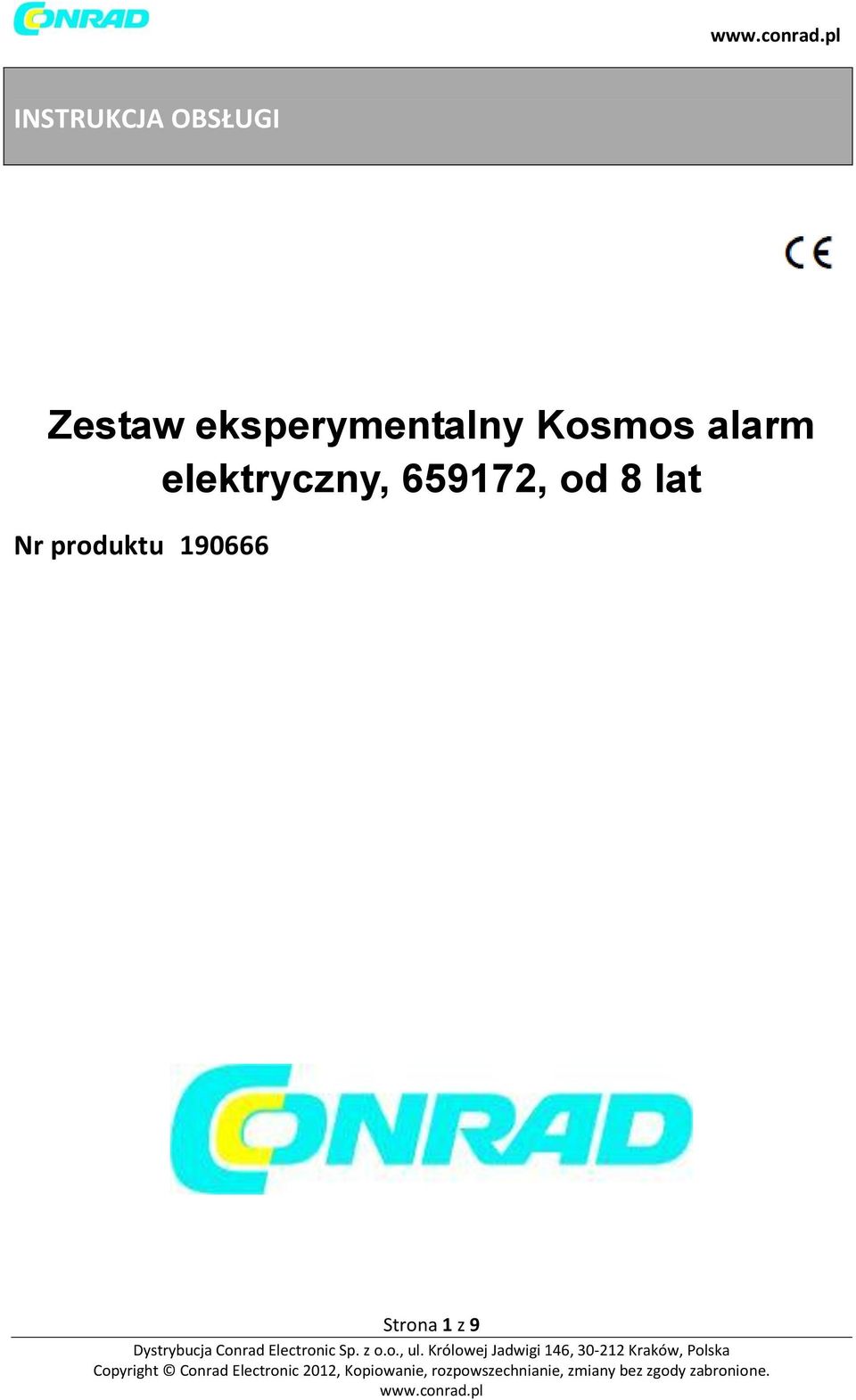

1 INSTRUKCJA OBSŁUGI Zestaw eksperymentalny Kosmos alarm elektryczny, , od 8 lat Nr produktu Strona 1 z 9

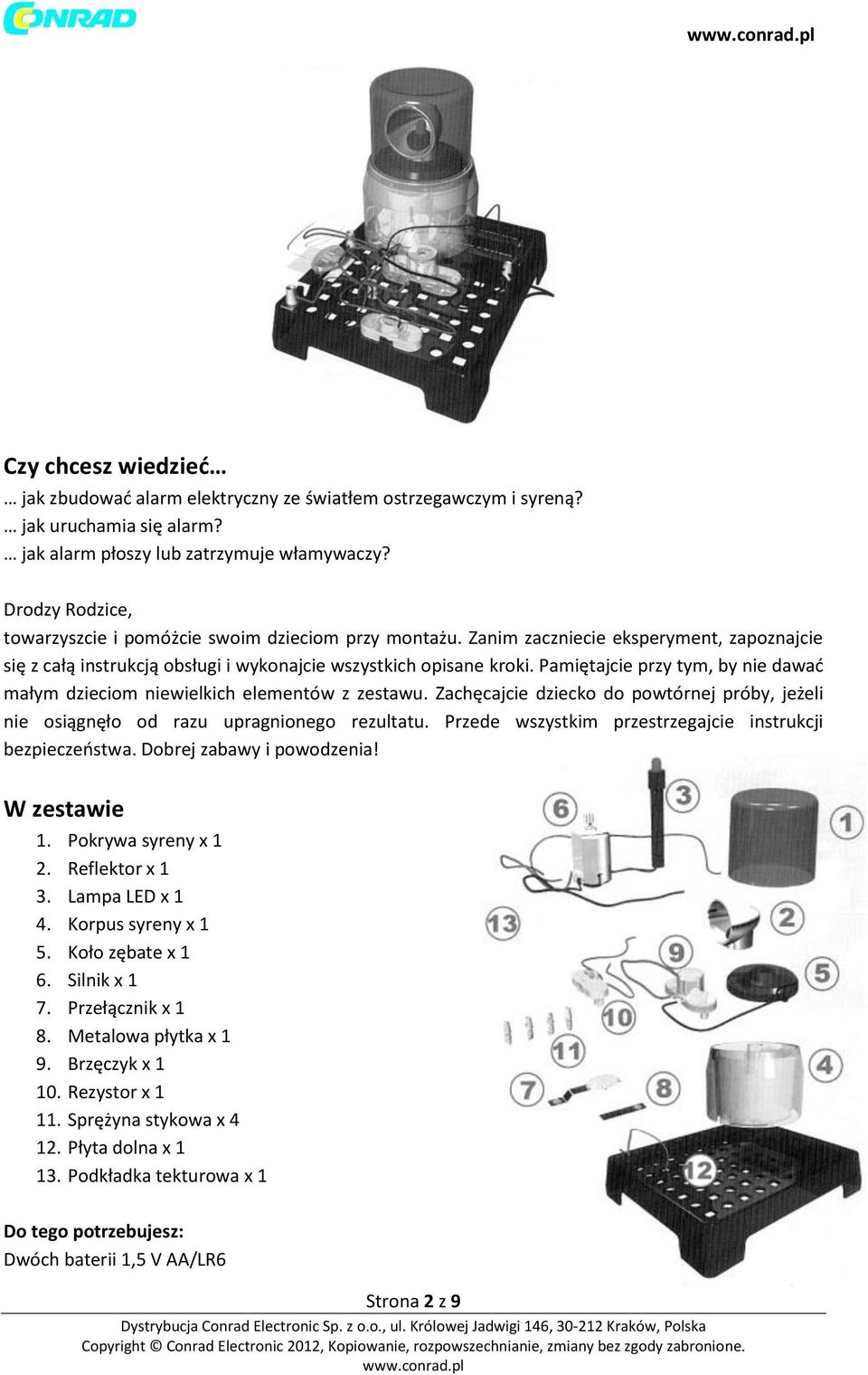

2 Czy chcesz wiedzieć jak zbudować alarm elektryczny ze światłem ostrzegawczym i syreną? jak uruchamia się alarm? jak alarm płoszy lub zatrzymuje włamywaczy? Drodzy Rodzice, towarzyszcie i pomóżcie swoim dzieciom przy montażu. Zanim zaczniecie eksperyment, zapoznajcie się z całą instrukcją obsługi i wykonajcie wszystkich opisane kroki. Pamiętajcie przy tym, by nie dawać małym dzieciom niewielkich elementów z zestawu. Zachęcajcie dziecko do powtórnej próby, jeżeli nie osiągnęło od razu upragnionego rezultatu. Przede wszystkim przestrzegajcie instrukcji bezpieczeństwa. Dobrej zabawy i powodzenia! W zestawie 1. Pokrywa syreny x 1 2. Reflektor x 1 3. Lampa LED x 1 4. Korpus syreny x 1 5. Koło zębate x 1 6. Silnik x 1 7. Przełącznik x 1 8. Metalowa płytka x 1 9. Brzęczyk x Rezystor x Sprężyna stykowa x Płyta dolna x Podkładka tekturowa x 1 Do tego potrzebujesz: Dwóch baterii 1,5 V AA/LR6 Strona 2 z 9

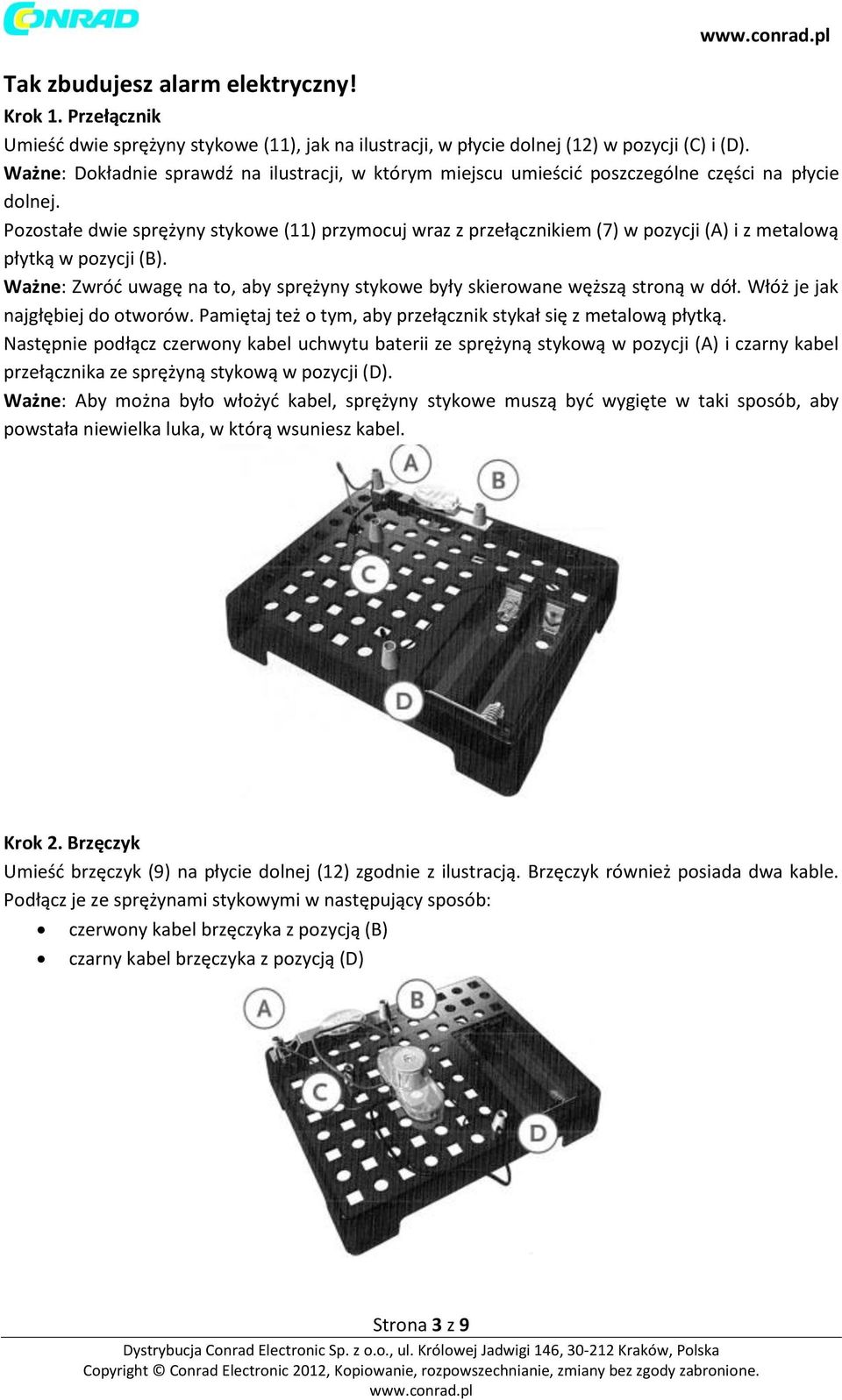

3 Tak zbudujesz alarm elektryczny! Krok 1. Przełącznik Umieść dwie sprężyny stykowe (11), jak na ilustracji, w płycie dolnej (12) w pozycji (C) i (D). Ważne: Dokładnie sprawdź na ilustracji, w którym miejscu umieścić poszczególne części na płycie dolnej. Pozostałe dwie sprężyny stykowe (11) przymocuj wraz z przełącznikiem (7) w pozycji (A) i z metalową płytką w pozycji (B). Ważne: Zwróć uwagę na to, aby sprężyny stykowe były skierowane węższą stroną w dół. Włóż je jak najgłębiej do otworów. Pamiętaj też o tym, aby przełącznik stykał się z metalową płytką. Następnie podłącz czerwony kabel uchwytu baterii ze sprężyną stykową w pozycji (A) i czarny kabel przełącznika ze sprężyną stykową w pozycji (D). Ważne: Aby można było włożyć kabel, sprężyny stykowe muszą być wygięte w taki sposób, aby powstała niewielka luka, w którą wsuniesz kabel. Krok 2. Brzęczyk Umieść brzęczyk (9) na płycie dolnej (12) zgodnie z ilustracją. Brzęczyk również posiada dwa kable. Podłącz je ze sprężynami stykowymi w następujący sposób: czerwony kabel brzęczyka z pozycją (B) czarny kabel brzęczyka z pozycją (D) Strona 3 z 9

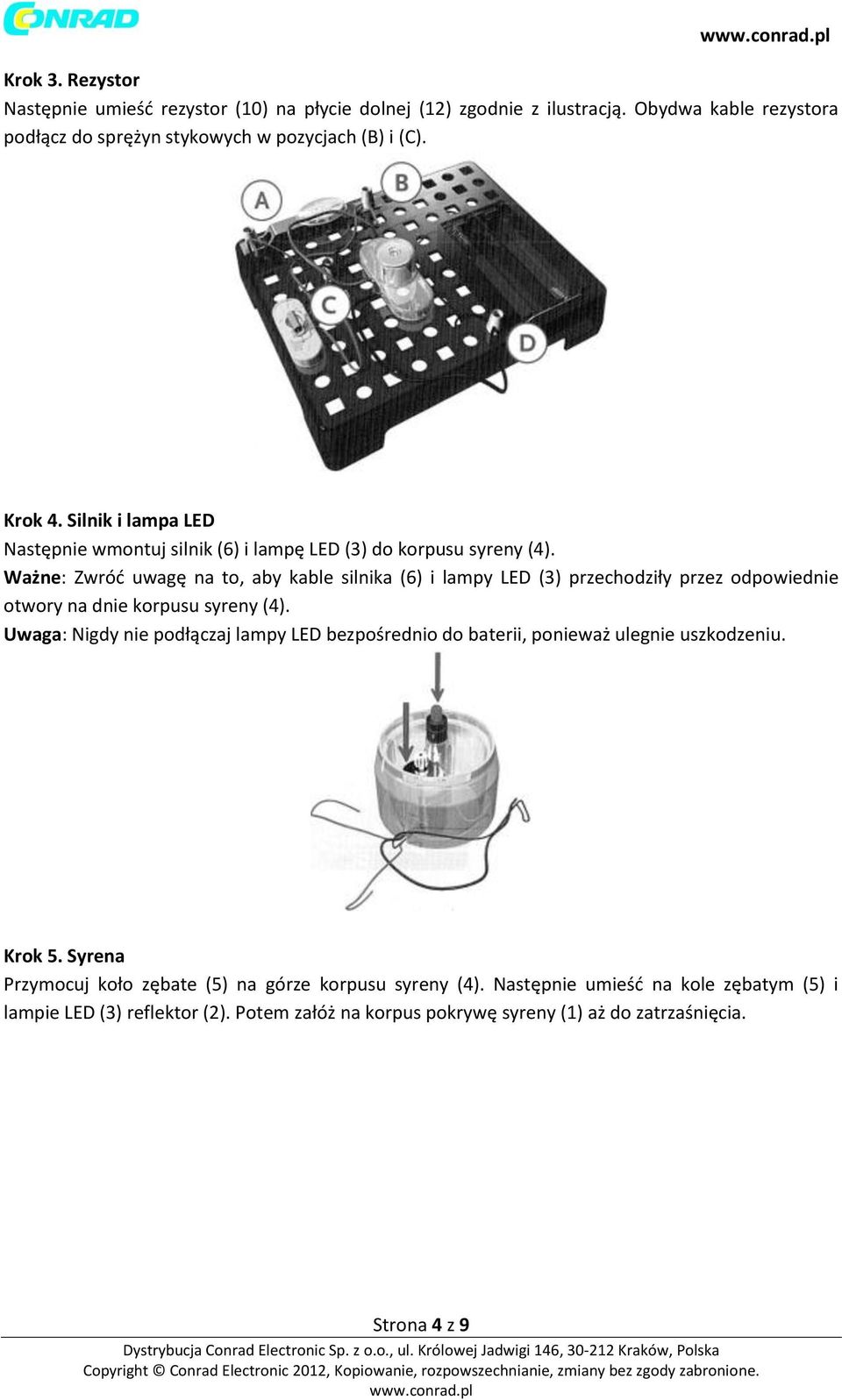

4 Krok 3. Rezystor Następnie umieść rezystor (10) na płycie dolnej (12) zgodnie z ilustracją. Obydwa kable rezystora podłącz do sprężyn stykowych w pozycjach (B) i (C). Krok 4. Silnik i lampa LED Następnie wmontuj silnik (6) i lampę LED (3) do korpusu syreny (4). Ważne: Zwróć uwagę na to, aby kable silnika (6) i lampy LED (3) przechodziły przez odpowiednie otwory na dnie korpusu syreny (4). Uwaga: Nigdy nie podłączaj lampy LED bezpośrednio do baterii, ponieważ ulegnie uszkodzeniu. Krok 5. Syrena Przymocuj koło zębate (5) na górze korpusu syreny (4). Następnie umieść na kole zębatym (5) i lampie LED (3) reflektor (2). Potem załóż na korpus pokrywę syreny (1) aż do zatrzaśnięcia. Strona 4 z 9

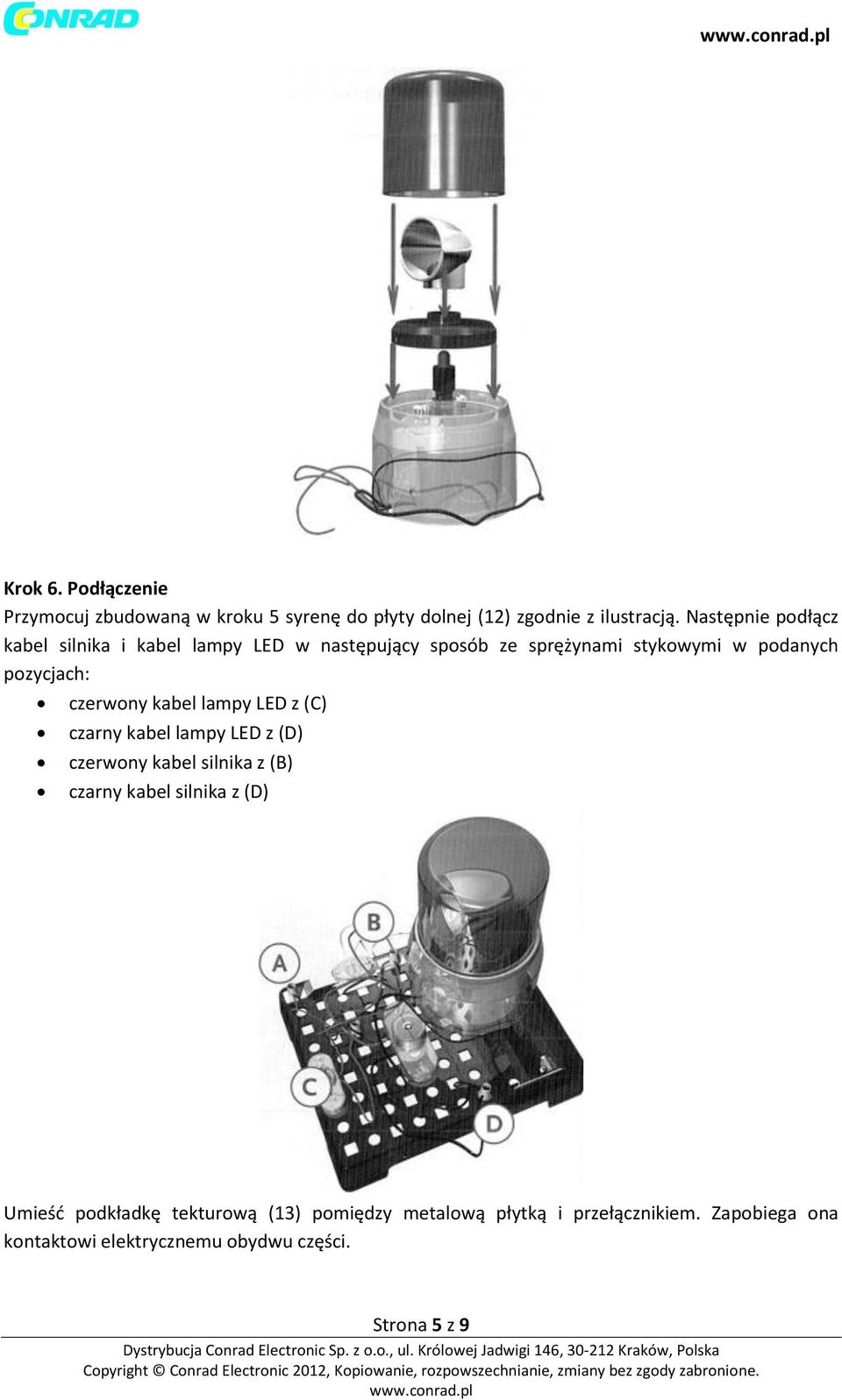

5 Krok 6. Podłączenie Przymocuj zbudowaną w kroku 5 syrenę do płyty dolnej (12) zgodnie z ilustracją. Następnie podłącz kabel silnika i kabel lampy LED w następujący sposób ze sprężynami stykowymi w podanych pozycjach: czerwony kabel lampy LED z (C) czarny kabel lampy LED z (D) czerwony kabel silnika z (B) czarny kabel silnika z (D) Umieść podkładkę tekturową (13) pomiędzy metalową płytką i przełącznikiem. Zapobiega ona kontaktowi elektrycznemu obydwu części. Strona 5 z 9

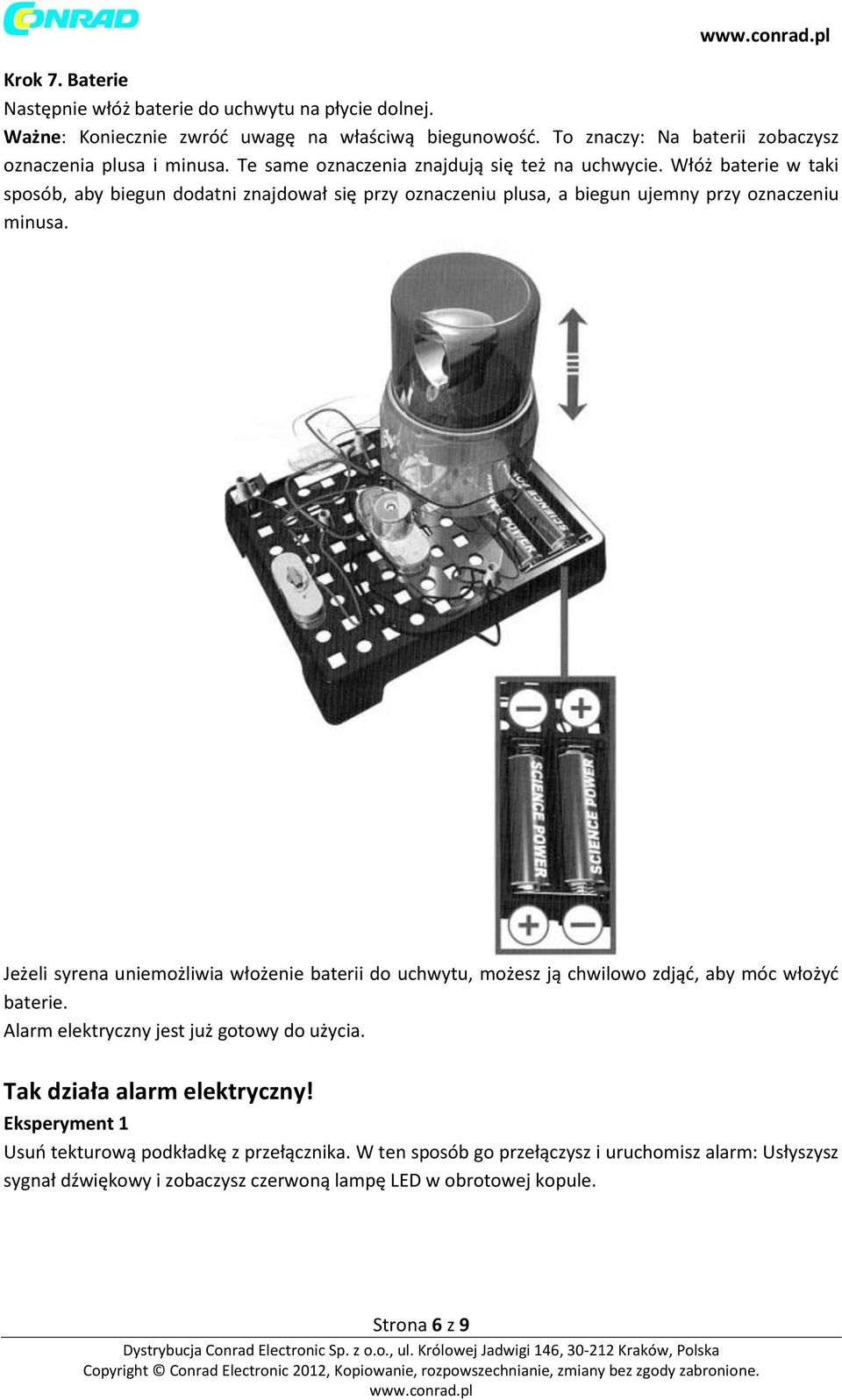

6 Krok 7. Baterie Następnie włóż baterie do uchwytu na płycie dolnej. Ważne: Koniecznie zwróć uwagę na właściwą biegunowość. To znaczy: Na baterii zobaczysz oznaczenia plusa i minusa. Te same oznaczenia znajdują się też na uchwycie. Włóż baterie w taki sposób, aby biegun dodatni znajdował się przy oznaczeniu plusa, a biegun ujemny przy oznaczeniu minusa. Jeżeli syrena uniemożliwia włożenie baterii do uchwytu, możesz ją chwilowo zdjąć, aby móc włożyć baterie. Alarm elektryczny jest już gotowy do użycia. Tak działa alarm elektryczny! Eksperyment 1 Usuń tekturową podkładkę z przełącznika. W ten sposób go przełączysz i uruchomisz alarm: Usłyszysz sygnał dźwiękowy i zobaczysz czerwoną lampę LED w obrotowej kopule. Strona 6 z 9

7 Tak to działa: Twój alarm elektryczny działa bardzo podobnie do dzwonka do drzwi: Naciska się przycisk dzwonka przy drzwiach, obwód prądu się zamyka i słychać dźwięk dzwonka. Co oznacza zamknięcie obwodu prądu: Istnieje ciągłe połączenie od źródła prądu w przypadku Twojego alarmu są to baterie do urządzenia, w tym przypadku syreny i lampy. Niewielka różnica z dzwonkiem do drzwi polega na tym, że w Twoim alarmie nie naciska się żadnego przycisku dzwonka przy drzwiach wejściowych, lecz wyjmuje się tekturową podkładkę. Dokładnie przyjrzyj się przełącznikowi: Po usunięciu tekturowej podkładki dwie metalowe płytki się stykają można powiedzieć, że są w kontakcie. A dzięki temu kontaktowi może płynąć prąd. Eksperyment 2 Ponownie umieść tekturową podkładkę pod przełącznikiem. Syrena się wyłączy, a światło zgaśnie. Tak to działa: Poprzez wsunięcie tekturowej podkładki przerywasz obwód prądu od baterii do syreny i światła. Dwie metalowe płytki nie mają już żadnego kontaktu i prąd nie może płynąć. To samo dzieje się, gdy zwalniasz dzwonek do drzwi powoduje to przerwanie obwodu prądu i dźwięk dzwonka cichnie. Eksperyment 3 Najpierw wyjmij baterie z uchwytu, a następnie tekturową podkładkę z przełącznika. Chociaż metalowe płytki się stykają, nie słychać syreny ani nie widać światła ostrzegawczego. Tak to działa: Ta próba pokazuje, że Twój alarm podobnie jak wiele innych alarmów nie działa bez prądu. Wyjęcie baterii wyłącza alarm. Włożenie i wyjęcie baterii działa więc jak włącznik i wyłącznik. Strona 7 z 9

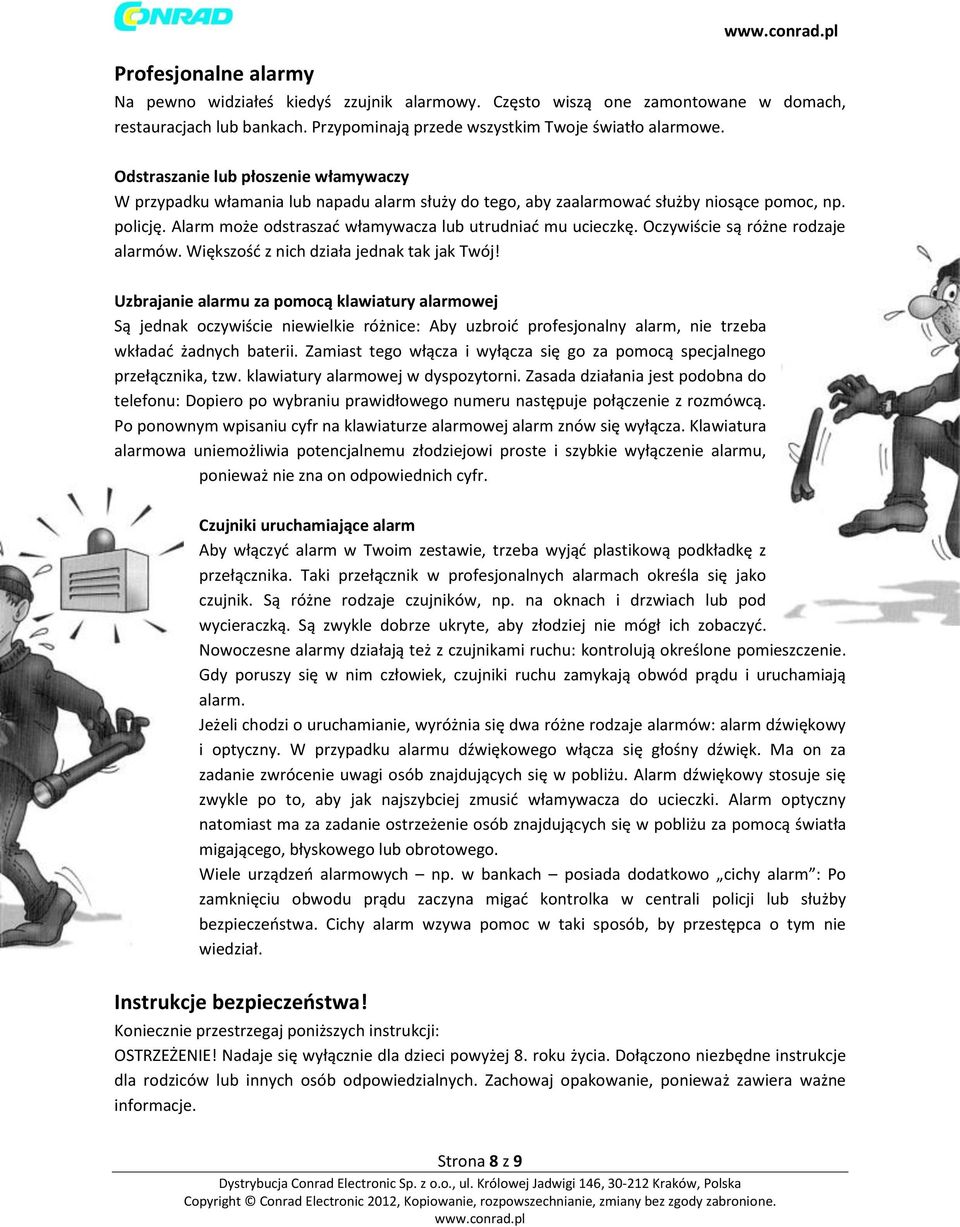

8 Profesjonalne alarmy Na pewno widziałeś kiedyś zzujnik alarmowy. Często wiszą one zamontowane w domach, restauracjach lub bankach. Przypominają przede wszystkim Twoje światło alarmowe. Odstraszanie lub płoszenie włamywaczy W przypadku włamania lub napadu alarm służy do tego, aby zaalarmować służby niosące pomoc, np. policję. Alarm może odstraszać włamywacza lub utrudniać mu ucieczkę. Oczywiście są różne rodzaje alarmów. Większość z nich działa jednak tak jak Twój! Uzbrajanie alarmu za pomocą klawiatury alarmowej Są jednak oczywiście niewielkie różnice: Aby uzbroić profesjonalny alarm, nie trzeba wkładać żadnych baterii. Zamiast tego włącza i wyłącza się go za pomocą specjalnego przełącznika, tzw. klawiatury alarmowej w dyspozytorni. Zasada działania jest podobna do telefonu: Dopiero po wybraniu prawidłowego numeru następuje połączenie z rozmówcą. Po ponownym wpisaniu cyfr na klawiaturze alarmowej alarm znów się wyłącza. Klawiatura alarmowa uniemożliwia potencjalnemu złodziejowi proste i szybkie wyłączenie alarmu, ponieważ nie zna on odpowiednich cyfr. Czujniki uruchamiające alarm Aby włączyć alarm w Twoim zestawie, trzeba wyjąć plastikową podkładkę z przełącznika. Taki przełącznik w profesjonalnych alarmach określa się jako czujnik. Są różne rodzaje czujników, np. na oknach i drzwiach lub pod wycieraczką. Są zwykle dobrze ukryte, aby złodziej nie mógł ich zobaczyć. Nowoczesne alarmy działają też z czujnikami ruchu: kontrolują określone pomieszczenie. Gdy poruszy się w nim człowiek, czujniki ruchu zamykają obwód prądu i uruchamiają alarm. Jeżeli chodzi o uruchamianie, wyróżnia się dwa różne rodzaje alarmów: alarm dźwiękowy i optyczny. W przypadku alarmu dźwiękowego włącza się głośny dźwięk. Ma on za zadanie zwrócenie uwagi osób znajdujących się w pobliżu. Alarm dźwiękowy stosuje się zwykle po to, aby jak najszybciej zmusić włamywacza do ucieczki. Alarm optyczny natomiast ma za zadanie ostrzeżenie osób znajdujących się w pobliżu za pomocą światła migającego, błyskowego lub obrotowego. Wiele urządzeń alarmowych np. w bankach posiada dodatkowo cichy alarm : Po zamknięciu obwodu prądu zaczyna migać kontrolka w centrali policji lub służby bezpieczeństwa. Cichy alarm wzywa pomoc w taki sposób, by przestępca o tym nie wiedział. Instrukcje bezpieczeństwa! Koniecznie przestrzegaj poniższych instrukcji: OSTRZEŻENIE! Nadaje się wyłącznie dla dzieci powyżej 8. roku życia. Dołączono niezbędne instrukcje dla rodziców lub innych osób odpowiedzialnych. Zachowaj opakowanie, ponieważ zawiera ważne informacje. Strona 8 z 9

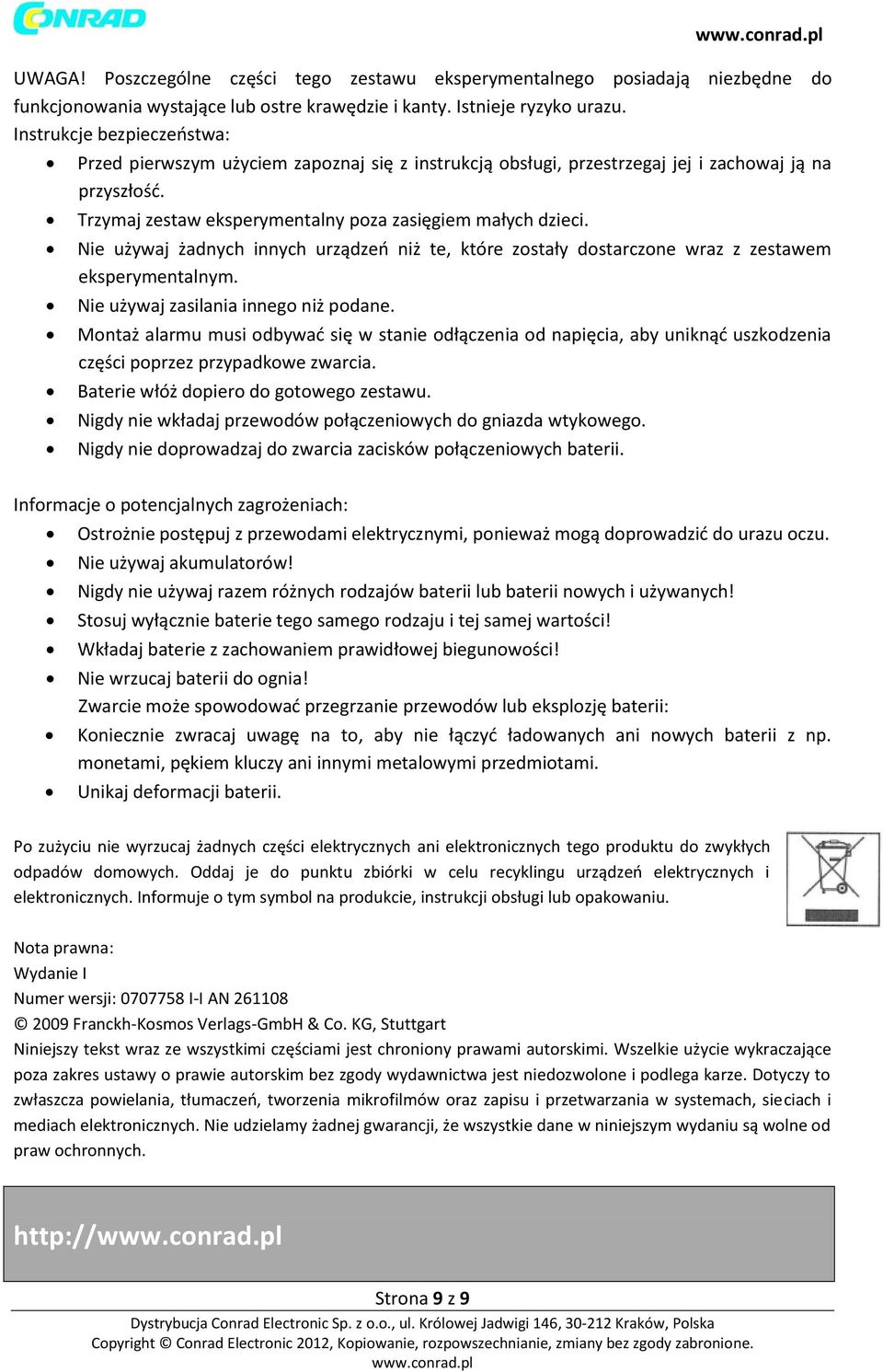

9 UWAGA! Poszczególne części tego zestawu eksperymentalnego posiadają niezbędne do funkcjonowania wystające lub ostre krawędzie i kanty. Istnieje ryzyko urazu. Instrukcje bezpieczeństwa: Przed pierwszym użyciem zapoznaj się z instrukcją obsługi, przestrzegaj jej i zachowaj ją na przyszłość. Trzymaj zestaw eksperymentalny poza zasięgiem małych dzieci. Nie używaj żadnych innych urządzeń niż te, które zostały dostarczone wraz z zestawem eksperymentalnym. Nie używaj zasilania innego niż podane. Montaż alarmu musi odbywać się w stanie odłączenia od napięcia, aby uniknąć uszkodzenia części poprzez przypadkowe zwarcia. Baterie włóż dopiero do gotowego zestawu. Nigdy nie wkładaj przewodów połączeniowych do gniazda wtykowego. Nigdy nie doprowadzaj do zwarcia zacisków połączeniowych baterii. Informacje o potencjalnych zagrożeniach: Ostrożnie postępuj z przewodami elektrycznymi, ponieważ mogą doprowadzić do urazu oczu. Nie używaj akumulatorów! Nigdy nie używaj razem różnych rodzajów baterii lub baterii nowych i używanych! Stosuj wyłącznie baterie tego samego rodzaju i tej samej wartości! Wkładaj baterie z zachowaniem prawidłowej biegunowości! Nie wrzucaj baterii do ognia! Zwarcie może spowodować przegrzanie przewodów lub eksplozję baterii: Koniecznie zwracaj uwagę na to, aby nie łączyć ładowanych ani nowych baterii z np. monetami, pękiem kluczy ani innymi metalowymi przedmiotami. Unikaj deformacji baterii. Po zużyciu nie wyrzucaj żadnych części elektrycznych ani elektronicznych tego produktu do zwykłych odpadów domowych. Oddaj je do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol na produkcie, instrukcji obsługi lub opakowaniu. Nota prawna: Wydanie I Numer wersji: I-I AN Franckh-Kosmos Verlags-GmbH & Co. KG, Stuttgart Niniejszy tekst wraz ze wszystkimi częściami jest chroniony prawami autorskimi. Wszelkie użycie wykraczające poza zakres ustawy o prawie autorskim bez zgody wydawnictwa jest niedozwolone i podlega karze. Dotyczy to zwłaszcza powielania, tłumaczeń, tworzenia mikrofilmów oraz zapisu i przetwarzania w systemach, sieciach i mediach elektronicznych. Nie udzielamy żadnej gwarancji, że wszystkie dane w niniejszym wydaniu są wolne od praw ochronnych. Strona 9 z 9
