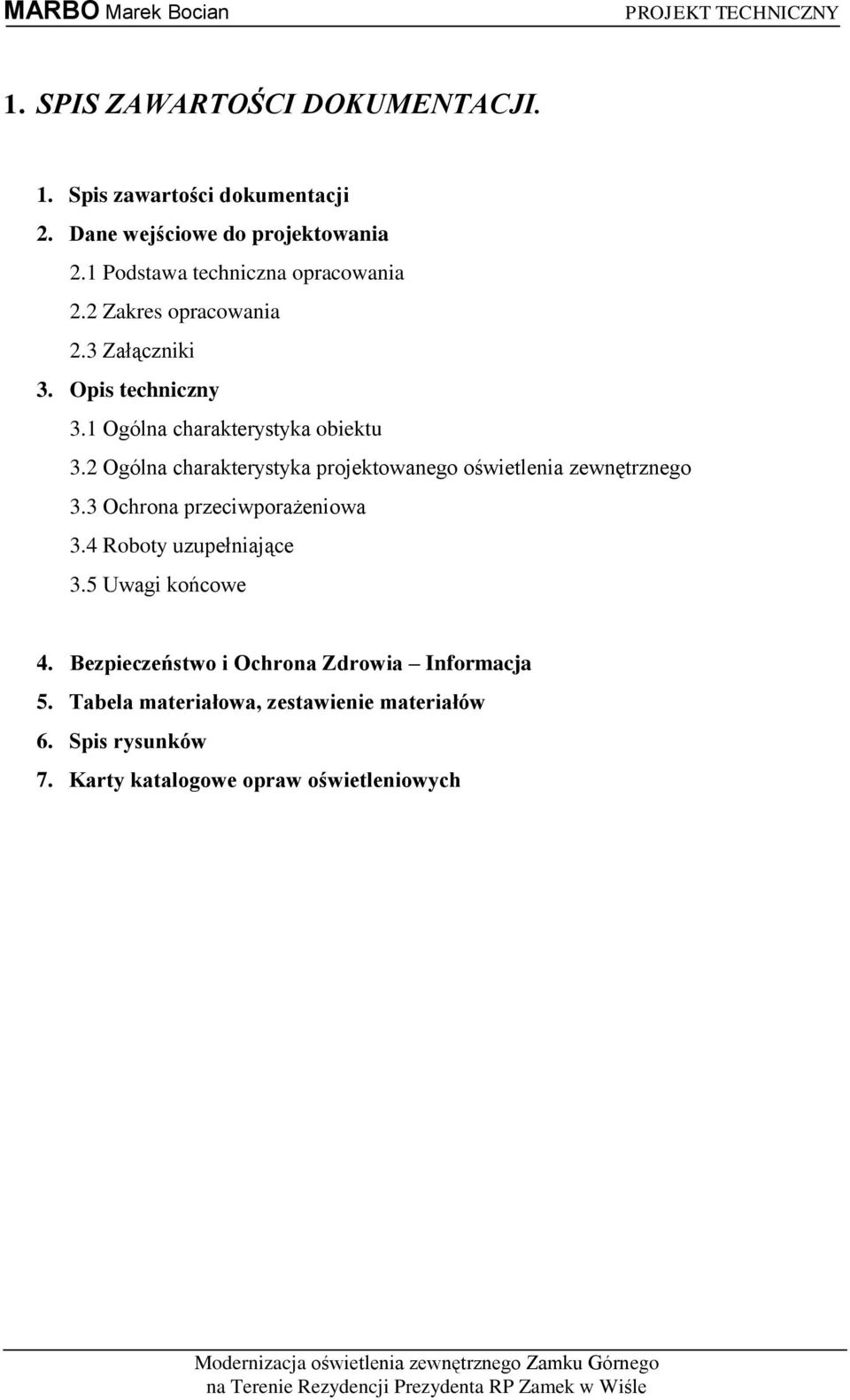

2 1. SPIS ZAWARTOŚCI DOKUMENTACJI. 1. Spis zawartości dokumentacji 2. Dane wejściowe do projektowania 2.1 Podstawa techniczna opracowania 2.2 Zakres opracowania 2.3 Załączniki 3. Opis techniczny 3.1 Ogólna charakterystyka obiektu 3.2 Ogólna charakterystyka projektowanego oświetlenia zewnętrznego 3.3 Ochrona przeciwporażeniowa 3.4 Roboty uzupełniające 3.5 Uwagi końcowe 4. Bezpieczeństwo i Ochrona Zdrowia Informacja 5. Tabela materiałowa, zestawienie materiałów 6. Spis rysunków 7. Karty katalogowe opraw oświetleniowych

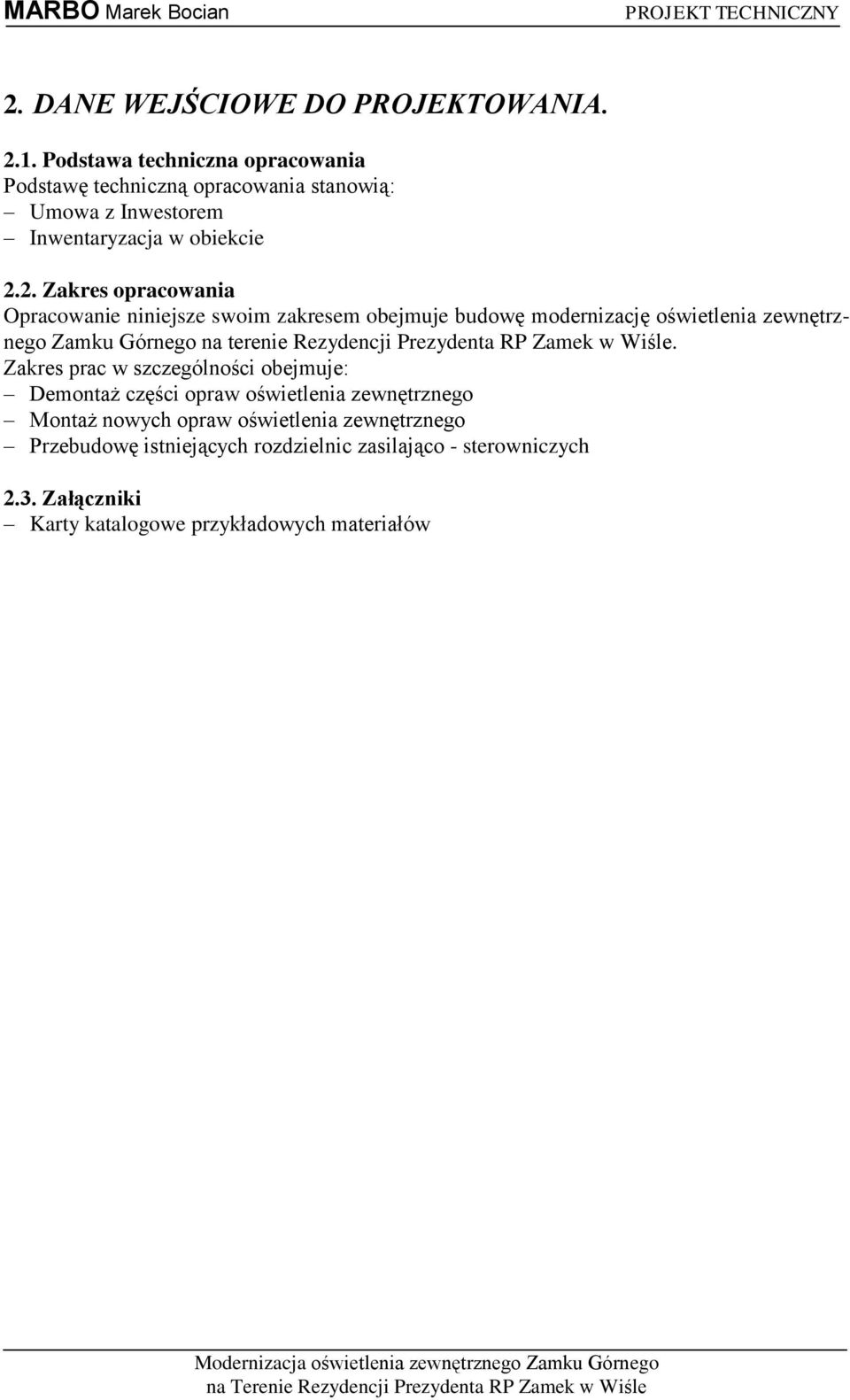

3 2. DANE WEJŚCIOWE DO PROJEKTOWANIA Podstawa techniczna opracowania Podstawę techniczną opracowania stanowią: Umowa z Inwestorem Inwentaryzacja w obiekcie 2.2. Zakres opracowania Opracowanie niniejsze swoim zakresem obejmuje budowę modernizację oświetlenia zewnętrznego Zamku Górnego na terenie Rezydencji Prezydenta RP Zamek w Wiśle. Zakres prac w szczególności obejmuje: Demontaż części opraw oświetlenia zewnętrznego Montaż nowych opraw oświetlenia zewnętrznego Przebudowę istniejących rozdzielnic zasilająco - sterowniczych 2.3. Załączniki Karty katalogowe przykładowych materiałów

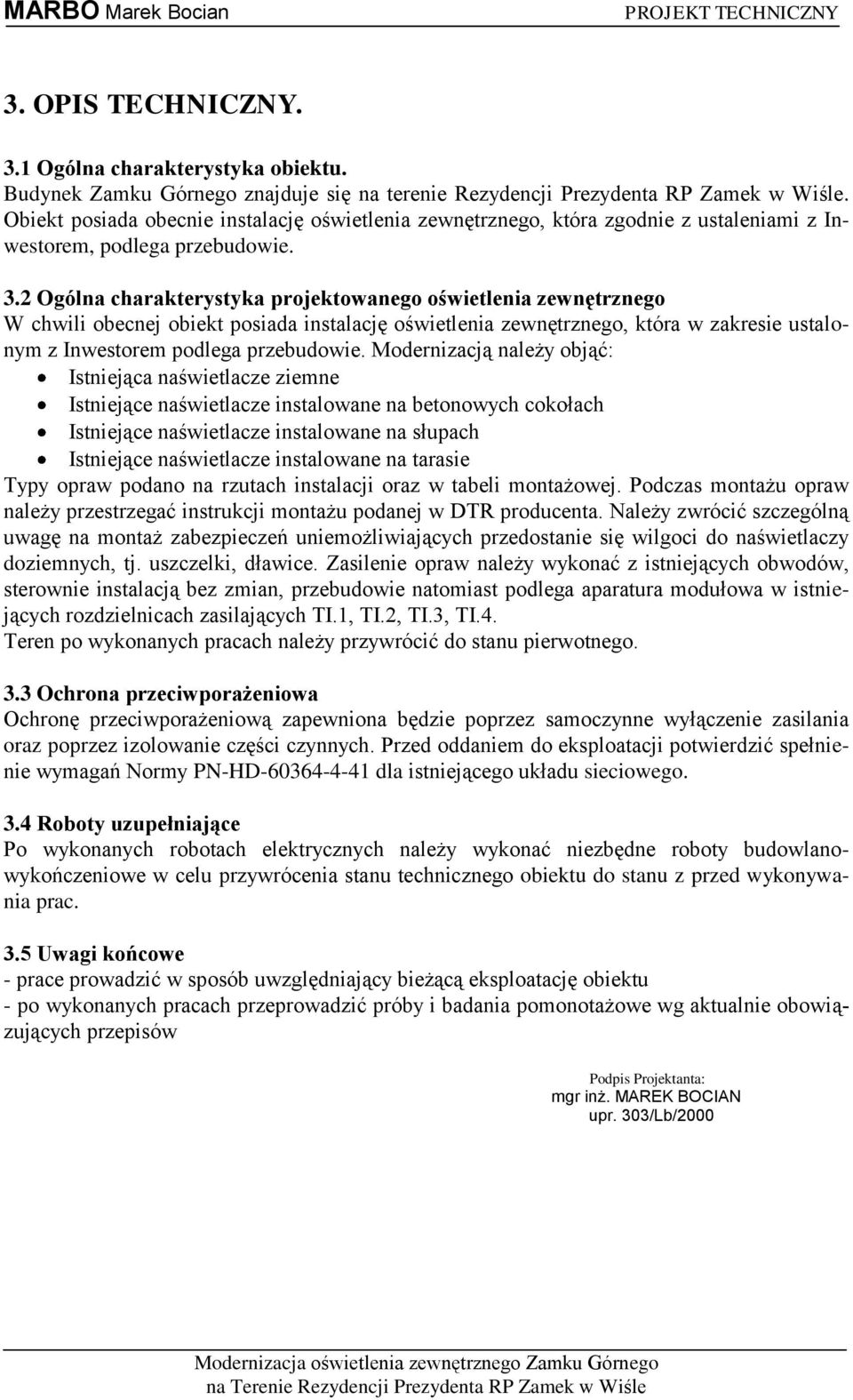

4 3. OPIS TECHNICZNY. 3.1 Ogólna charakterystyka obiektu. Budynek Zamku Górnego znajduje się na terenie Rezydencji Prezydenta RP Zamek w Wiśle. Obiekt posiada obecnie instalację oświetlenia zewnętrznego, która zgodnie z ustaleniami z Inwestorem, podlega przebudowie. 3.2 Ogólna charakterystyka projektowanego oświetlenia zewnętrznego W chwili obecnej obiekt posiada instalację oświetlenia zewnętrznego, która w zakresie ustalonym z Inwestorem podlega przebudowie. Modernizacją należy objąć: Istniejąca naświetlacze ziemne Istniejące naświetlacze instalowane na betonowych cokołach Istniejące naświetlacze instalowane na słupach Istniejące naświetlacze instalowane na tarasie Typy opraw podano na rzutach instalacji oraz w tabeli montażowej. Podczas montażu opraw należy przestrzegać instrukcji montażu podanej w DTR producenta. Należy zwrócić szczególną uwagę na montaż zabezpieczeń uniemożliwiających przedostanie się wilgoci do naświetlaczy doziemnych, tj. uszczelki, dławice. Zasilenie opraw należy wykonać z istniejących obwodów, sterownie instalacją bez zmian, przebudowie natomiast podlega aparatura modułowa w istniejących rozdzielnicach zasilających TI.1, TI.2, TI.3, TI.4. Teren po wykonanych pracach należy przywrócić do stanu pierwotnego. 3.3 Ochrona przeciwporażeniowa Ochronę przeciwporażeniową zapewniona będzie poprzez samoczynne wyłączenie zasilania oraz poprzez izolowanie części czynnych. Przed oddaniem do eksploatacji potwierdzić spełnienie wymagań Normy PN-HD dla istniejącego układu sieciowego. 3.4 Roboty uzupełniające Po wykonanych robotach elektrycznych należy wykonać niezbędne roboty budowlanowykończeniowe w celu przywrócenia stanu technicznego obiektu do stanu z przed wykonywania prac. 3.5 Uwagi końcowe - prace prowadzić w sposób uwzględniający bieżącą eksploatację obiektu - po wykonanych pracach przeprowadzić próby i badania pomonotażowe wg aktualnie obowiązujących przepisów Podpis Projektanta: mgr inż. MAREK BOCIAN upr. 303/Lb/2000

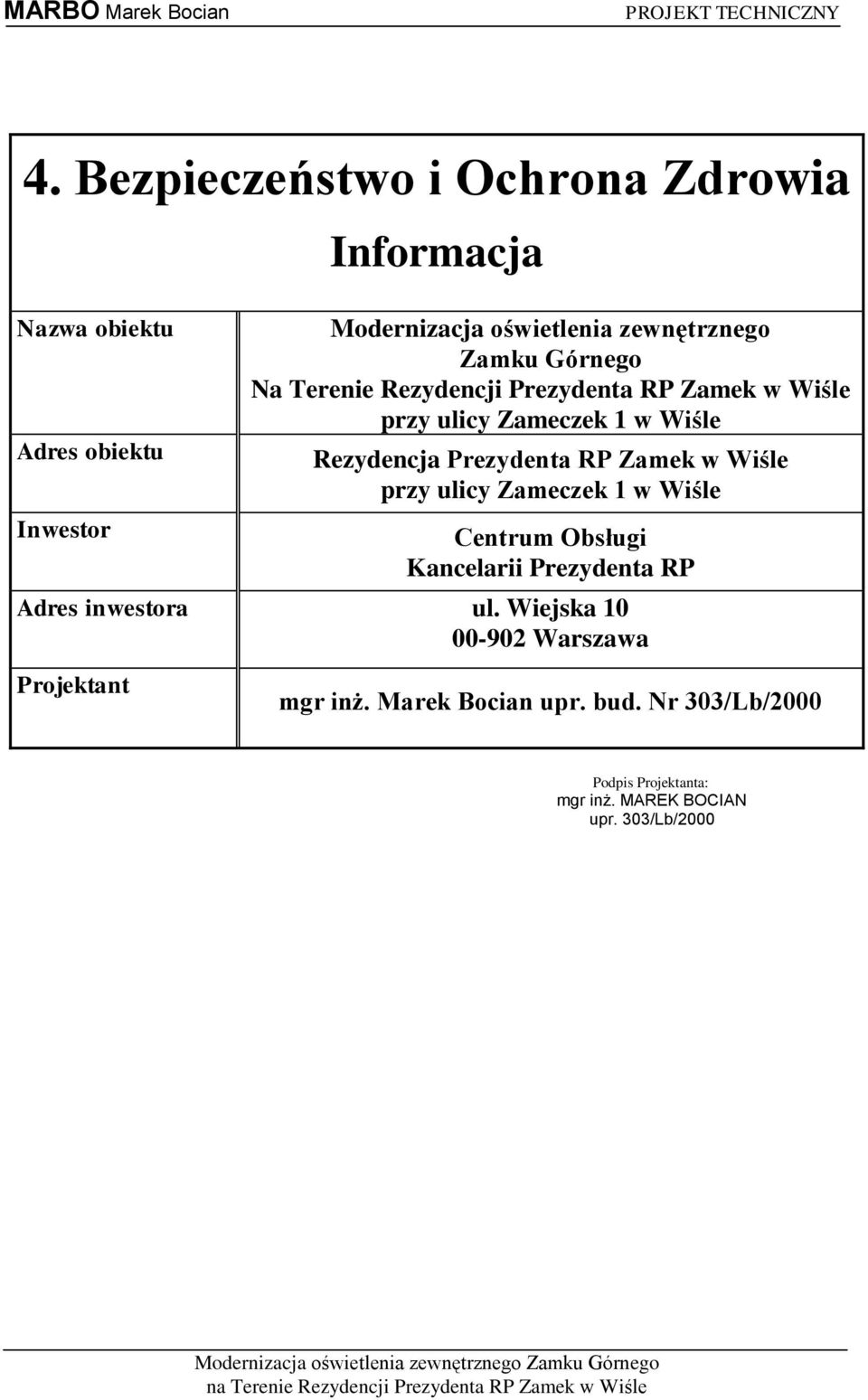

5 4. Bezpieczeństwo i Ochrona Zdrowia Nazwa obiektu Adres obiektu Inwestor Informacja Modernizacja oświetlenia zewnętrznego Zamku Górnego Na Terenie Rezydencji Prezydenta RP Zamek w Wiśle przy ulicy Zameczek 1 w Wiśle Rezydencja Prezydenta RP Zamek w Wiśle przy ulicy Zameczek 1 w Wiśle Centrum Obsługi Kancelarii Prezydenta RP Adres inwestora ul. Wiejska Warszawa Projektant mgr inż. Marek Bocian upr. bud. Nr 303/Lb/2000 Podpis Projektanta: mgr inż. MAREK BOCIAN upr. 303/Lb/2000

6 4.1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres i kolejność realizacji robót: demontaż istniejących opraw oświetleniowych montaż nowych opraw oświetlenia zewnętrznego wymiana istniejącej aparatury zabezpieczającej 4.2. Wykaz istniejących obiektów budowlanych Na trasie projektowanych instalacji występują następujące obiekty: Istniejące instalacje podziemne elektryczne 4.3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Instalacja elektryczna podziemna; Istniejąca infrastruktura w obiekcie; 4.4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. W trakcie wykonywania robót istnieje zagrożenie: stłuczeniem; skaleczeniem; porażeniem prądem elektrycznym; poparzeniem; upadkiem z wysokości; wypadkiem komunikacyjnym; Czynności przewidywane w trakcie budowy należy sklasyfikować względem ryzyka i zastosować przewidziane odpowiednimi przepisami zabezpieczenia. Należy zwrócić szczególną uwagę na miejsca skrzyżowań z istniejącymi instalacjami. Wszystkie prace montażowe na wysokości wykonywać przy zastosowaniu środków ochrony osobistej (kask, szelki bezpieczeństwa) Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do robót należy zapoznać pracowników z zakresem stanowiskowym prac, trasą linii, wskazać miejsca występowania zagrożeń oraz dokonać szkolenia w zakresie BHP na stanowisku pracy. Fakt odbycia przez pracownika szkolenia powinien być potwierdzony na piśmie. Pracownicy zatrudnieni przy montażu powinni: a) posiadać aktualne badania lekarskie,

7 b) posiadać odpowiednie zaświadczenia kwalifikacyjne kategorii E, P, D (w zależności od rodzaju wykonywanych prac), c) posiadać poświadczenie szkolenia okresowego BHP, 4.6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Prace przy czynnych urządzeniach energetycznych wykonywać po ich odłączeniu z pod napięcia oraz uziemieniu części przewodzących. Roboty montażowe muszą być wykonywane zgodnie z zasadami ustalonymi w przepisach dotyczących bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach elektroenergetycznych, opublikowanych w rozporządzeniu Ministra Gospodarki z dnia 17 września 1999r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych. (Dz.U Nr 80 poz. 912). W szczególności należy zwrócić uwagę na: a) Poprawne przygotowanie, zabezpieczone i oznakowanie miejsce pracy, b) Wyłączenie urządzeń przy których będą wykonywane prace z ruchu (pozbawienie napięcia), c) Uniemożliwienie dokonania zmian środków ochrony i zabezpieczeń przez osoby nieupoważnione, d) Wykonywanie prac przez co najmniej dwie osoby, e) Zastosowanie narzędzi i sprzętu ochronnego, posiadających aktualne świadectwa i oznaczenia prób okresowych w zakresie określonym w Polskich normach i dokumentacji producenta. f) Sprawdzanie stanu technicznego narzędzi pracy i sprzętu ochronnego bezpośrednio przed jego użyciem, g) Sprawdzenie poprawności wykonania przerw izolacyjnych w obwodach wyłączanych spod napięcia. h) Zastosowanie zabezpieczeń przed przypadkowym załączeniem napięcia, i) Sprawdzenie braku napięcia w wyłączonym obwodzie, j) Uziemienie wyłączonego obwodu, Prace powinny być wykonywane na podstawie polecenia pisemnego. Polecenie powinno zawierać: a) zakres, rodzaj, miejsce i termin wykonania prac, b) środki i warunki bezpiecznego wykonania prac, c) liczbę pracowników skierowanych do pracy, d) dane osobowe (wraz ze stanowiskiem służbowym) pracowników odpowiedzialnych za organizację i wykonanie pracy, pełniących funkcje: koordynującego, dopuszczającego, kierownika robót, e) planowane przerwy w pracy, Prace rozruchowe i próby techniczne urządzeń i instalacji powinny być prowadzone zgodnie z wymaganiami Polskich Norm, obowiązujących przepisów, instrukcji eksploatacji oraz wytycznych Inwestora

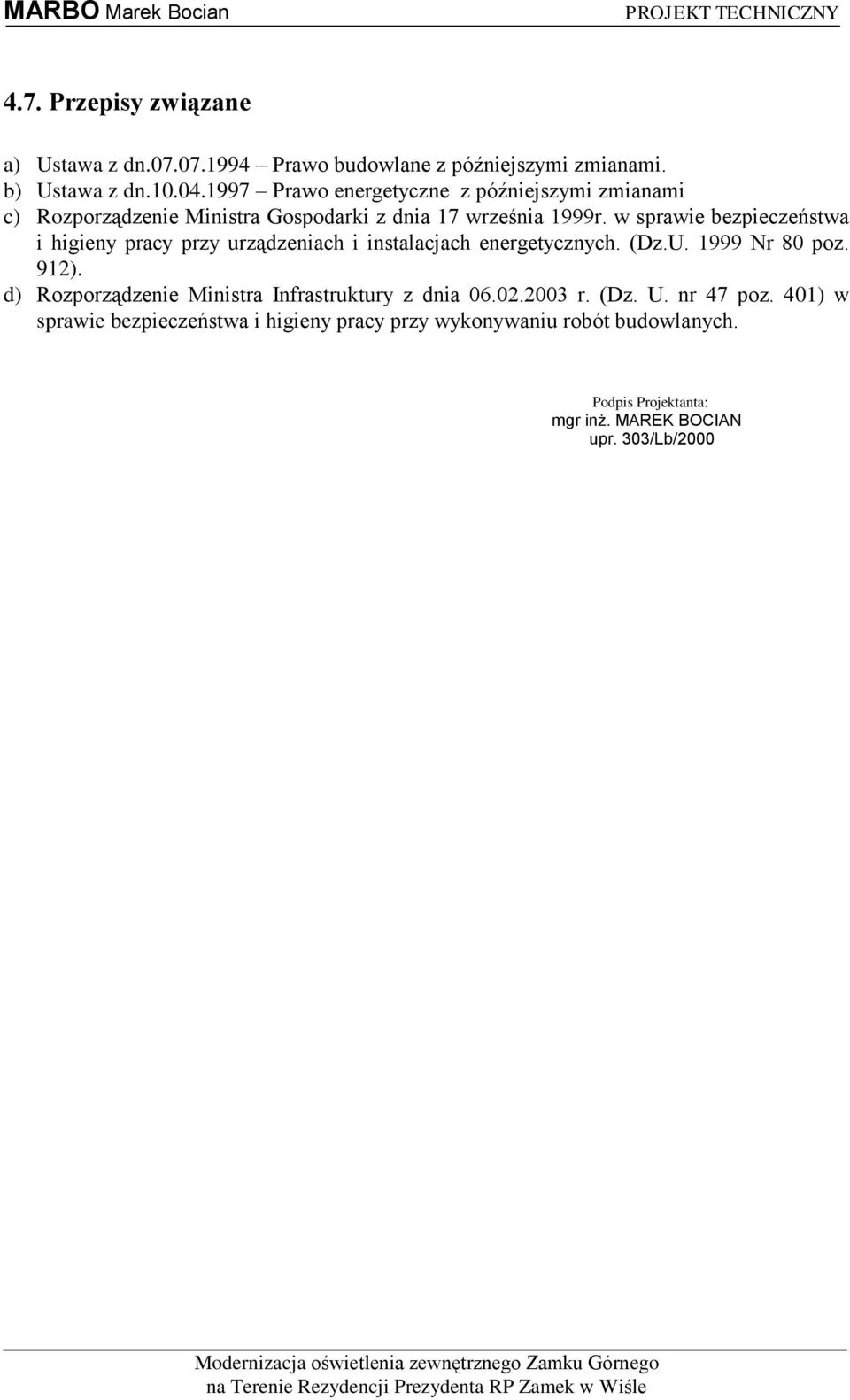

8 4.7. Przepisy związane a) Ustawa z dn Prawo budowlane z późniejszymi zmianami. b) Ustawa z dn Prawo energetyczne z późniejszymi zmianami c) Rozporządzenie Ministra Gospodarki z dnia 17 września 1999r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych. (Dz.U Nr 80 poz. 912). d) Rozporządzenie Ministra Infrastruktury z dnia r. (Dz. U. nr 47 poz. 401) w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych. Podpis Projektanta: mgr inż. MAREK BOCIAN upr. 303/Lb/2000

9 L.p. nr wg planu sytuacyjne go Typ reflektora nr katalogow y Producent Typ źródła Akcesoria Uwagi Montaż 1 1 URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni 2 2 PD70.H ES-SYSTEM HQI-TS 70W/WDL przysłona Rozświetlenie dachów "wieży" cokół kamienny C2 3 3 URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni 4 4 URAN ES-SYSTEM DULUX D 26W/31 Rozświetlenie elewacji wschodniej - skrzydło południowe 5 5 URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni 6 6 URAN ES-SYSTEM DULUX D 26W/31 Rozświetlenie elewacji wschodniej - skrzydło południowe 7 7 PD.26A ES-SYSTEM DULUX D 26W/31 Podświetlenie "wieży" z poziomu tarasu na tarasie 8 8 URAN ES-SYSTEM CDMR 70W 10st szyba RO Podświetlenie akcentujące "wieżę" - elewacja wschodnia 9 9 URAN ES-SYSTEM CDMR 70W 10st szyba RO Podświetlenie akcentujące "wieżę" - elewacja wschodnia URAN ES-SYSTEM CDMR 70W 10st szyba RO Podświetlenie akcentujące "wieżę" - elewacja wschodnia URAN ES-SYSTEM CDMR 70W 10st szyba RO Podświetlenie akcentujące "wieżę" - elewacja wschodnia URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM podświetlenie ściany "wieży" - z poziomu tarasu URAN ES-SYSTEM podświetlenie ściany "wieży" - z poziomu tarasu URAN ES-SYSTEM podświetlenie ściany "wieży" - z poziomu tarasu URAN ES-SYSTEM URAN ES-SYSTEM URAN ES-SYSTEM URAN ES-SYSTEM URAN ES-SYSTEM URAN ES-SYSTEM URAN ES-SYSTEM URAN ES-SYSTEM URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia

10 39 39 URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie muru oporowego tarasu - elewacja wschodnia URAN ES-SYSTEM CDMR 35W 30st szyba RO Rozświetlenie elewacji wschodniej skrzydła północnego URAN ES-SYSTEM CDMR 35W 30st szyba RO Rozświetlenie elewacji wschodniej skrzydła północnego URAN ES-SYSTEM CDMR 35W 30st szyba RO Rozświetlenie elewacji wschodniej skrzydła północnego URAN ES-SYSTEM CDMR 35W 30st szyba RO Rozświetlenie elewacji wschodniej skrzydła północnego URAN ES-SYSTEM HQI-TS 70W/WDL Rozświetlenie elewacji północnej URAN ES-SYSTEM DULUX D 26W/31 Rozświetlenie elewacji północnej URAN ES-SYSTEM CDMR 35W 10st szyba RO Podświetlenie elewacji zachodniej skrzydła północnego URAN ES-SYSTEM CDMR 35W 10st szyba RO Podświetlenie elewacji zachodniej skrzydła północnego URAN ES-SYSTEM CDMR 35W 10st szyba RO Podświetlenie elewacji zachodniej skrzydła północnego URAN ES-SYSTEM CDMR 70W 40st szyba RO Podświetlenie elewacji zachodniej skrzydła północnego URAN ES-SYSTEM CDMR 70W 40st szyba RO Podświetlenie elewacji zachodniej skrzydła północnego URAN ES-SYSTEM CDMR 70W 40st szyba RO Podświetlenie elewacji zachodniej skrzydła północnego URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie naroży podcienia wejścia głównego PD.26A ES-SYSTEM DULUX D 26W/31 Rozświetlenie połaci dachu nad częścią środkową na elewacji BEGA 7538 BEGA LED 26W Rozświetlenie elewacji nad balkonem części środkowej mocowana do nadproża BEGA 7538 BEGA LED 26W Rozświetlenie elewacji nad balkonem części środkowej mocowana do nadproża URAN ES-SYSTEM Zaakcentowanie portalu uskokowego wejścia głównego URAN ES-SYSTEM Zaakcentowanie portalu uskokowego wejścia głównego URAN ES-SYSTEM Zaakcentowanie portalu uskokowego wejścia głównego URAN ES-SYSTEM Zaakcentowanie portalu uskokowego wejścia głównego URAN ES-SYSTEM Zaakcentowanie portalu uskokowego wejścia głównego URAN ES-SYSTEM Zaakcentowanie portalu uskokowego wejścia głównego BEGA 7538 BEGA LED 26W Rozświetlenie elewacji nad balkonem części środkowej mocowana do nadproża BEGA 7538 BEGA LED 26W Rozświetlenie elewacji nad balkonem części środkowej mocowana do nadproża PD.26A ES-SYSTEM DULUX D 26W/31 Rozświetlenie połaci dachu nad częścią środkową na elewacji URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie naroży podcienia wejścia głównego URAN ES-SYSTEM CDMR 35W 10st szyba RO Podświetlenie ściany zachodniej URAN ES-SYSTEM CDMR 35W 10st szyba RO Podświetlenie ściany zachodniej URAN ES-SYSTEM CDMR 35W 10st szyba RO Podświetlenie ściany zachodniej URAN ES-SYSTEM CDMR 35W 10st szyba RO Podświetlenie ściany południowej URAN ES-SYSTEM CDMR 35W 10st szyba RO Podświetlenie ściany południowej URAN ES-SYSTEM CDMR 35W 10st szyba RO Podświetlenie ściany "wieży" - elewacja zachodnia URAN ES-SYSTEM CDMR 70W 40st strzemię Podświetlenie "wieży" z poziomu tarasu na tarasie URAN ES-SYSTEM CDMR 70W 10st Rozświetlenie elewacji zachodniej - częśd południowa URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie elewacji zachodniej - częśd południowa URAN ES-SYSTEM DULUX D 18W/31 Rozświetlenie elewacji zachodniej - częśd południowa URAN ES-SYSTEM DULUX D 26W/31 Rozświetlenie elewacji południowej URAN ES-SYSTEM DULUX D 26W/31 Rozświetlenie elewacji południowej URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni PD2 250 N/H-A ES-SYSTEM HCI-TT 250/WDL oświetlenie boiska słup S PD2 250 N/H-A ES-SYSTEM HCI-TT 250/WDL oświetlenie boiska słup S PD2 250 N/H-A ES-SYSTEM HCI-TT 250/WDL oświetlenie boiska słup S3

11 83 83 PD2 250 N/H-A ES-SYSTEM HCI-TT 250/WDL oświetlenie boiska słup S PD2 250 N/H-A ES-SYSTEM HCI-TT 250/WDL oświetlenie boiska słup S PD2 250 N/H-A ES-SYSTEM HCI-TT 250/WDL oświetlenie boiska słup S URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni PD70.H ES-SYSTEM HQI-TS 70W/WDL przysłona Rozświetlenie dachów "wieży" słup S PD2 250 N/H-A ES-SYSTEM HCI-TT 250/WDL oświetlenie boiska słup S PD2 250 N/H-A ES-SYSTEM HCI-TT 250/WDL oświetlenie boiska słup S PD150.H ES-SYSTEM HQI-TS 150W/WDL przysłona Rozświetlenie dachu skrzydła północnego słup S PD70.H ES-SYSTEM HQI-TS 70W/WDL przysłona Rozświetlenie dachów "wieży" słup S URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni PD150.H ES-SYSTEM HQI-T 150W/WDL przysłona Akcent na wieżyczkę sygnaturki kościoła maszt M URAN ES-SYSTEM CDMR 70W 10st strzemię, przysłona Rozświetlenie dachów kościoła maszt M URAN ES-SYSTEM CDMR 70W 10st strzemię, przysłona Rozświetlenie dachów kościoła maszt M URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 70W/WDL Rozświetlenie nawy kościoła oraz prezbiterium URAN ES-SYSTEM HQI-TS 70W/WDL Rozświetlenie nawy kościoła oraz prezbiterium URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/NDL Iluminacja zieleni PD70.H ES-SYSTEM HQI-T 70W/WDL Akcent na sygnaturkę kościoła maszt M URAN ES-SYSTEM CDMR 70W 40st strzemię Rozświetlenie ogólne fasady kościoła maszt M URAN ES-SYSTEM CDMR 35W 10st strzemię Akcent na naczółek dachu kościoła maszt M URAN ES-SYSTEM CDMR 35W 30st szyba RO Podświetlenie akcentujące - fasada kościoła URAN ES-SYSTEM Podświetlenie akcentujące - wejście główne kościoła URAN ES-SYSTEM Podświetlenie akcentujące - wejście główne kościoła URAN ES-SYSTEM CDMR 35W 40st szyba RO Podświetlenie akcentujące - fasada kościoła URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni URAN ES-SYSTEM HQI-TS 150W/WDL Iluminacja zieleni PD70.H ES-SYSTEM HQI-TS 70W/WDL przysłona Rozświetlenie dachów skrzydła północnego cokół kamienny C URAN ES-SYSTEM CDMR 70W 40st strzemię, przysłona Rozświetlenie dachów skrzydła północnego cokół kamienny C1

12 5. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW SIEĆ OŚWIETLENIOWA Lp. Producent Wyszczególnienie Jedn. Ilość Uwagi Oświetlenie zewnętrzne Zamek Górny 1 ES-SYSTEM Oprawa oświetleniowa - Uran 3 szt ES-SYSTEM Oprawa oświetleniowa - Uran 10 szt ES-SYSTEM Oprawa oświetleniowa - Uran 20 szt ES-SYSTEM Oprawa oświetleniowa - PD70.H szt. 5 5 ES-SYSTEM Oprawa oświetleniowa - PD.26A szt. 3 6 BEGA Oprawa oświetleniowa BEGA 7538 szt. 4 7 ES-SYSTEM Oprawa oświetleniowa - PD2 250 N/H-A szt. 8 8 ES-SYSTEM Oprawa oświetleniowa - PD150.H szt. 2 9 Hager, Legrand Wyłącznik różnicowoprądowy - 40/0,3/2P szt Hager, Legrand Wyłącznik różnicowoprądowy - 40/0,3/4P szt Hager, Legrand Wyłącznik nadprądowy - 10/B/1P szt Hager, Legrand Wyłącznik nadprądowy - 10/B/3P szt Hager, Legrand Stycznik modułowy 63A/4P szt Wykonawca Materiały instalacyjne drobne (złączki, mostki w rozdzielnicy) kpl. 1 Dopuszcza się stosowanie materiałów równoważnych do podanych w Dokumentacji Projektowej o parametrach technicznych co najmniej równoważnych.

13 6. SPIS RYSUNKÓW. 1. E1 PLAN INSTALACJI OŚWIETLENIA TERENU ZEWNĘTRZNEGO
