1 KATALOG CZĘŚCI ZAMIENNYCH Wittur Sp. z o.o. Ul. Rzymowskiego 30/ Warszawa Polska Tel: Fax: info@wittur.pl zamowienia@wittur.pl

2 Spis treści: Katalog części zamiennych 1. Rolki wózka górne Rolki wózka dolne Rolki rygla Rolki pozostałe Komponenty do rolek Prowadniki drzwi Komponenty do prowadników drzwi Sprężyny i napędu drzwi Komponenty do silników Sterowanie drzwi Łyżwy/krzywki Komponenty do łyżew/krzywek Zamki i akcesoria Komponenty elektryczne Strona2

3 Rolki wózka górne Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Rolka wózka górna Plus Aries Śr. zew.: 56mm Szer.: 16mm Śr. wew.: M10 Rolka wózka górna Plus Aries Śr. zew.: 56mm Szer.: 16mm Śr. wew.: M10 Rolka wózka górna (brąz) Plus Aries Śr. zew.: 56mm Szer.: 16mm Śr. wew.: M10 Rolka wózka górna (brąz) Zestaw 4 szt. zawierający filcowe podkładki olejowe Plus Aries Śr. zew.: 56mm Szer.: 16mm Śr. wew.: M10 Rolka wózka górna Diana Śr. zew.: 86mm Szer.: 16mm Śr. wew.: M10 Rolka wózka górna Diana Śr. zew.: 86mm Szer.: 16mm Śr. wew.: 18mm Rolka wózka górna (Szybkie wózki, Centralne wózki) Augusta Śr. zew.: 45,5mm Szer.: 16mm Śr. wew.: M10 Strona3

4 Katalog części zamiennych Rolka wózka górna (Wolne wózki) Augusta Śr. Zew.: 45,5mm Szer.: 27mm Śr. Wew.: M10 Rolka wózka górna G01 AMD Typ R2 Śr. Zew.: 94mm Szer.: 18,6mm Śr. Wew.: M8 Rolka wózka górna G02 AMD Typ R2 Śr. Zew.: 94mm Szer.: 18,6mm Śr. Wew.: M10 Rolka wózka górna Zestaw 4 szt. z mocowaniem G01 Fineline Śr. Zew.: 44,25mm Szer.: 13mm Śr. Wew.: 15mm Rolki wózka dolne Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Rolka wózka dolna Plus Taurus Śr. Zew.: 53mm Szer.: 16mm Śr. Wew.: M12 Rolka wózka dolna Aries Augusta Śr. Zew.: 36mm Szer.: 14mm Śr. Wew.: M10 Rolka wózka dolna (Stal nierdzewna) Plus Śr. Zew.: 52/43mm Szer.: 17mm Śr. Wew.: M12 Rolka wózka dolna AMD Śr. Zew.: 3 Szer.: 9mm Śr. Wew.: M10 Strona4

5 Rolki rygla/zamka Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Rolka zamka Rolka krzywki Plus Aries Diana Śr. zew.: 41mm Szer.: 16mm Śr. wew.: 12,5mm Rolka zamka Rolka krzywki Zestaw 12szt Plus Aries Diana Śr. zew.: 41mm Szer.: 16mm Śr. wew.: 12,5mm Rolka zamka Rolka krzywki Z łożyskowaniem Plus Aries Diana Śr. zew.: 4 Szer.: 16mm Śr. wew.: 12mm Rolka zamka Rolka krzywki Augusta Śr. zew.: 32,5mm Szer.: 15mm Śr. wew.: 8mm Rolka zamka Rolka krzywki G03 AMD Śr. zew.: 31mm Szer.: 17mm Śr. wew.: 12mm Strona5

6 Rolki pozostałe Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Rolka linki spinającej Plus Aries Diana Taurus Śr. zew.: 64mm Szer.: 9mm Śr. wew.: 1 Rolka linki spinającej Aries Augusta Śr. zew.: 45mm Szer.: 9mm Śr. wew.: 1 Rolka odbojowa Rolka krzywki ECOS1253 Plus Plus Śr. zew.: 15mm Szer.: 1 Śr. wew.: 5mm Rolka odbojowa Rolka krzywki Belt Belt Diana Śr. zew.: 11,5mm Szer.: 1 Śr. wew.: 8mm Rolka duża napędu drzwi kabinowych Arm Arm Diana Taurus Arm Śr. zew.: 33mm Szer.: 24mm Śr. wew.: 12mm Rolka drzwi okrągłych Luna Drzwi okrągłe Luna Śr. zew.: 4 Szer.: 16mm Śr. wew.: M12 Rolka linki spinającej H07 AMD Strona6

7 Komponenty do rolek Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Wspornik rolki krzywki Długość: 105mm Szerokość: 3 Głębokość: 22mm Wspornik rolki Długość: 145mm Szerokość: 3 Głębokość: 34mm Wspornik rolki przeciwwagi Długość: 155mm Szerokość: 74mm Głębokość: 35mm Dystans wspornika rolki Wspornik rolki Długość: 6 Szerokość: 35mm Głębokość: 2mm Długość: 67mm Szerokość: 4 Głębokość: 19mm Wspornik rygla Lewy i centralny V02 Długość: 16 Szerokość: 75mm Głębokość: 62mm Wspornik rygla Prawy V02 Długość: 16 Szerokość: 75mm Głębokość: 62mm Wspornik rygla Lewy i centralny V02 Długość: 18 Szerokość: 6 Głębokość: 63mm Wspornik rygla Prawy V01 Długość: 18 Szerokość: 6 Głębokość: 63mm Wspornik rolki Prawy V02 Długość: 109mm Szerokość: 62mm Głębokość: 3 Wspornik rolki Lewy V01 Długość: 109mm Szerokość: 62mm Głębokość: 3 Strona7

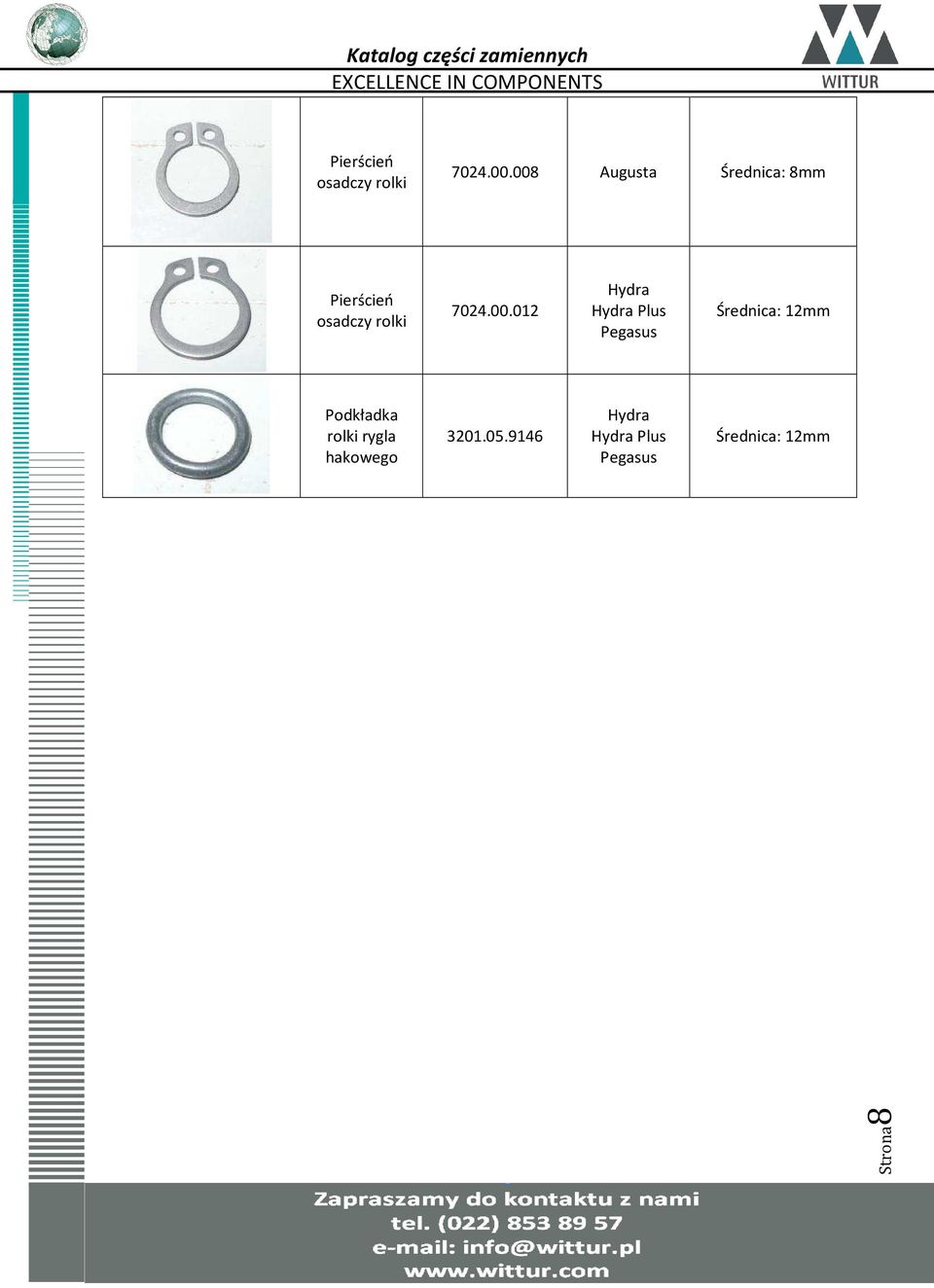

8 Katalog części zamiennych Pierścień osadczy rolki Augusta Średnica: 8mm Pierścień osadczy rolki Plus Średnica: 12mm Podkładka rolki rygla hakowego Plus Średnica: 12mm Strona8

9 Prowadniki drzwi Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Prowadnik drzwi 11,5mm Augusta Długość: 41mm Szerokość: 12mm Wysokość: 25mm Prowadnik drzwi 11,5mm Zestaw 4 szt. (zaw. piny) NIE Augusta Długość: 41mm Szerokość: 12mm Wysokość: 25mm Prowadnik drzwi 14mm Długość: 4 Szerokość: 13,5mm Wysokość: 24,5mm Prowadnik drzwi 11,5mm /12 Długość: 52mm Szerokość: 11,5mm Wysokość: 22mm Prowadnik drzwi na wsporniku 11,5mm /12 Długość: 12 Szerokość: 11,5mm Wysokość: 35,5mm Prowadnik drzwi 11mm Długość: 4 Szerokość: 11mm Wysokość: 27,5mm Prowadnik drzwi 11,5mm Aries Długość: 55mm Szerokość: 12mm Wysokość: 53mm Prowadnik drzwi (Opakowanie 8 szt.) G01 Fineline Strona9

10 Katalog części zamiennych Komponenty do prowadników drzwi Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Trzpień prowadnika drzwi (5 długości) AF: 17mm Średnica: 8mm Długość: 5 Trzpień prowadnika drzwi (4 długości) V0 3 AF: 17mm Średnica: 8mm Długość: 4 Wspornik prowadnika Podkładka wspornika prowadnika (1,2mm) Podkładka wspornika prowadnika (4mm) Wzmocniony wspornik prowadnika drzwi Długość: 14 Szerokość: 4 Głębokość: 1,2mm Długość: 14 Szerokość: 4 Głębokość: 4mm Długość: 12 Szerokość: 47mm Głębokość: 2 Wzmocniony wspornik prowadnika drzwi Wzmocnione mocowanie prowadnika drzwi /S /S Długość: 12 Szerokość: 47mm Głębokość: 2 Długość: 10 Szerokość: 14mm Głębokość: 14mm Otwory: M8 Dystans prowadnika drzwi Śred. zew: 2 Wysokość: 15mm Śred. wew: 10,25mm Wspornik prowadnika drzwi Augusta Długość: 9 Szerokość: 45mm Głębokość: 2mm Strona10

11 Sprężyny Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary zamykająca drzwi Augusta Aries Długość: 72 Średnica: 19mm zamykająca drzwi (wysokie napięcie) Augusta Aries Długość: 72 Średnica: 19mm zamykająca drzwi Aries Długość: 515mm Średnica: 1 zamykająca drzwi Aries Długość: 39 Średnica: 1 odbojowa krzywki Długość: 5 Średnica 1: 22mm Średnica 2: 3 skrętna do łyżwy VVVF Prawa V01 skrętna do łyżwy VVVF Lewa/Centralna V02 krzywki łącząca łyżwy Długość: 7 Średnica: 11mm domykająca Długość: 135mm Średnica: 17mm Strona11

12 Katalog części zamiennych silnika Lewa V02 silnika Prawa V01 linki spinającej skrzydła Długość: 24mm Średnica: 14mm linki spinającej skrzydła Aries Długość: 13mm Średnica: 1 paska hamulca drzwi kabinowych Długość: 38mm Średnica: 5mm Strona12

13 i drzwi Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary trójfazowy AC /415 Napęd 0,57/0,33 A 240/415 V 400 RPM 50 HZ trójfazowy AC /380 Napęd 0,35/0,2 A 220/380 V 400 RPM 50 HZ trójfazowy AC /380 Napęd 0,6/0,34 A 230/400 V 400 RPM 50 HZ trójfazowy AC RCF1/6A 0,9/0,52 A 127/220 V 900 RPM 50 HZ trójfazowy AC /415 Napęd 0,41/0,24 A 240/415 V 400 RPM 50 HZ trójfazowy AC /380 Napęd 0,43/0,25 A 220/380 V 400 RPM 50 HZ trójfazowy AC /380 Napęd 220/380 V 400 RPM 50 HZ trójfazowy AC /380 RCF1/12A 0,9/0,52 A 127/230 V 900 RPM 50 HZ Strona13

14 Katalog części zamiennych jednofazowy AC /220 Napęd 0,6 A 220 V 400 RPM 50 HZ DC DC DC DC DC RC RC RC48 RC RCRE24/RC24 5,5 A 48 V 250 W 1600 RPM 3 A 48 V 100 W 1000 RPM 1,8 A 48 V 50 W 400 RPM 48 V 250 W 1600 RPM 6 A 24 V 120 W 1800 RPM DC RCRE24/RC24 7,5 A 24 V 120 W 1200 RPM Plus Plus ECO 1,65 A 40 V DC 3150 RPM Plus V01 Plus MIDI 3 A 40 V DC 3400 RPM Plus V01 Plus SUPRA 4 A 42 V DC 3300 RPM Strona14

15 Dodatki do silnika Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Koło silnika /22 Napęd Śr. zew.: 22mm Długość: 4 Śr. wew.: 14mm Koło silnika /25 Napęd Śr. zew.: 25mm Długość: 4 Śr. wew.: 14mm Koło silnika /30 Napęd Śr. zew.: 3 Długość: 4 Śr. wew.: 14mm Koło silnika /35 Napęd Śr. zew.: 35mm Długość: 4 Śr. wew.: 14mm Koło silnika /42 Napęd Śr. zew.: 4 Długość: 4 Śr. wew.: 14mm Koło silnika /50 Napęd Śr. zew.: 5 Długość: 4 Śr. wew.: 14mm Koło silnika /80 Napęd Śr. zew.: 8 Długość: 4 Śr. wew.: 14mm Pas silnika 6PJ965 Pas silnika 6PJ Napęd Napęd Długość: 965mm Szerokość: 14mm Długość: 1092mm Szerokość: 14mm Pas silnika (V) SPZ-X V Napęd Długość: 1087mm Szerokość: 1 silnika Lewa V02 silnika Prawa V01 Strona15

16 Katalog części zamiennych Sworzeń wspornika silnika Układ redukujący do napędu DC Filtr silnika trójfazowego Długość: 11 Średnica: 12mm Szczotki silnika DC Wspornik silnika Kondensator hamulca silnika paska hamulca drzwi kabinowych Długość: 38mm Średnica: 5mm Strona16

17 Sterowanie drzwi Katalog części zamiennych Zdjęcie Opis Oznaczenie Napęd RCF1-6A Belt Belt RCF1-12A Belt Belt Taurus RCF1 Zamiennik Belt Belt Taurus RCRE24 Kompletny Belt Belt RCRE24 Płyta Belt Belt RCRE24 IP Belt Belt RC48 Kompletny Belt Belt Strona17

18 Katalog części zamiennych RC48 Płyta Belt Belt Plus ECO Płyta Plus ECO Plus Midi & Supra Płyta Plus Midi & Supra Plus ECO Transformator V02 Plus ECO Plus Midi & Supra Transformator Plus Midi & Supra Strona18

19 Łyżwy/krzywki Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary krzywkowy, Długi, Typ A /A nieregulowany z dźwigniami krzywkowy, Długi, Typ B /B nieregulowany z dźwigniami krzywkowy, Długi, Typ C /C nieregulowany z dźwigniami krzywkowy, Długi, Typ D /D nieregulowany z dźwigniami krzywkowy, Krótki, Typ A /A nieregulowany z dźwigniami 30 Strona19

20 Katalog części zamiennych krzywkowy, Krótki, Typ B /B nieregulowany z dźwigniami 30 krzywkowy, Krótki, Typ C /C nieregulowany z dźwigniami 30 krzywkowy, Krótki, Typ D /D nieregulowany z dźwigniami 30 Łyżwa VVVF Lewa/Centralna V02 Napęd drzwi VVVF Łyżwa VVVF Lewa/Centralna V02 Napęd drzwi VVVF 135mm Strona20

21 Katalog części zamiennych Łyżwa VVVF Prawa V01 Napęd drzwi VVVF Łyżwa VVVF Wzmocniona Lewa/Centralna Łyżwa VVVF Wzmocniona Lewa/Centralna V V02 Napęd drzwi VVVF Napęd drzwi VVVF 135mm Łyżwa Lewa/Centralna V02 Plus Midi/Supra Plus Łyżwa Lewa/Centralna Strefa ryglowania Łyżwa Lewa/Centralna Strefa ryglowania V V04 Plus Midi/Supra Plus Plus Midi/Supra Plus 25 Łyżwa Prawe otwieranie V01 Plus Midi/Supra Plus Łyżwa Prawe otwieranie Strefa ryglowania V01 Plus Midi/Supra Plus Strona21

22 Katalog części zamiennych Łyżwa Lewa/Centralna Łyżwa Lewa/Centralna Łyżwa Lewa/Centralna Łyżwa Prawe otwieranie Strefa ryglowania Zestaw łyżwy Asymetryczna Lewa Zestaw łyżwy Asymetryczna Prawa Zestaw łyżwy Symetryczna V V V V G G G13 Plus ECO Plus ECO Plus ECO Plus ECO Fineline Fineline Fineline 15 Strona22

23 Katalog części zamiennych Komponenty do łyżwy/krzywki Zdjęcie Opis Oznaczenie Zastosowanie Wymiary skrętna do łyżwy VVVF Prawe otwarcie V01 Typ VVVF skrętna do łyżwy VVVF Lewe/Centralne otwarcie krzywki łącząca łyżwy V Typ VVVF Urządzenie V01 krzywki (długie) Rolka krzywki Wspornik V01 Końcówka z tworzywa V01 Typ VVVF wzmocniony Końcówka z tworzywa V02 Typ VVVF wzmocniony Rolka krzywki ECOS1253 Plus Plus Śr. zew.: 15mm Szerokość: 1 Śr. wew.: 5mm Rolka krzywki Typ VVVF Śr. zew.: 11,5mm Szerokość: 1 Śr. wew.: 8mm Strona23

24 Zamki i akcesoria Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Zamek szybowy Centralne otwieranie V01 Drzwi szybowe Zamek szybowy Lewe otwieranie v01 Drzwi szybowe Zamek szybowy Prawe otwieranie v02 Drzwi szybowe Zamek szybowy Lewe otwieranie Zamek szybowy Prawe otwieranie Zamek szybowy Centralne otwieranie Zamek lewy Zamek szybowy Centralne otwieranie Zamek prawy Rygiel z rolkami Lewy Kątowy Rygiel z rolkami Prawy Kątowy Rygiel z rolkami Lewy Prosty Rygiel z rolkami Prawy Prosty Zamek szybowy Lewy Zamek szybowy Prawy G G G G G G G G G G02 AMD AMD AMD AMD AMD AMD AMD AMD Fineline Fineline Strona24

25 Katalog części zamiennych Wspornik zamka szybowego Lewe i centralne otwieranie V02 Wspornik zamka szybowego Prawe otwieranie V01 Zamek awaryjny Euro Prawy i centralny V01 Zamek awaryjny Euro Lewy V02 Zestaw zamka awaryjnego, Mocowanie panel Prawe otwieranie Zestaw zamka awaryjnego, Lewe otwieranie Zestaw zamka awaryjnego, Centralne otwieranie V V V01 Zamek awaryjny Mocowanie panel Długi Śr. zew.: 24mm Długość: 6 Strona25

26 Katalog części zamiennych Zamek awaryjny Mocowanie panel Krótki Śr. zew.: 24mm Długość: 35mm Klucz awaryjny STD Klucz awaryjny Klucz awaryjny 500 Klucz awaryjny Strona26

27 Elementy elektryczne Katalog części zamiennych Zdjęcie Opis Oznaczenie Zastosowanie Wymiary Przełącznik nieregulowany z dźwigniami Zworka KF Kondesator silnika jednofazowego 8uF C Śr. zew.: 32mm Długość: 54mm Konsedator silnika jednofazowego 16uF C Śr. zew.: 35mm Długość: 96,5mm Enkoder RCF1 Odblaskowy Kontakt KF9074 (prostokątny) Kontakt KF-2V (kwadratowy) Kontakt PZ Strona27

28 Katalog części zamiennych Enkoder RCF1 Nieodblaskowy 2C1A040144L155 Kontakt IP54 (Schmersal) Kontakt IP54 (Bernstein) Zworka IP54 (Bernstein) Kontakt IP54 (Steute) Kontakt i zworka szybowe V01 ES14AZ EU AMD Kontakt szybowy AMD Zworka szybowa AMD Zworka kabinowa Kontakt drzwi SEL1-A1ZP Zworka drzwi P0-BET AMD Fineline Fineline Kondensator hamulca drzwi Strona28
