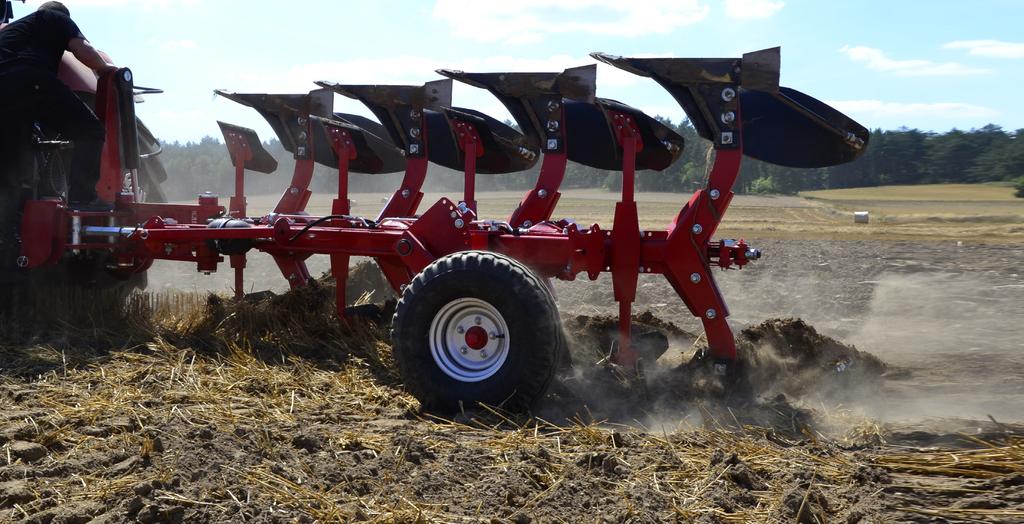

PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 KATALOG CZĘŚCI

Transkrypt

1 PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 KATALOG CZĘŚCI WYDANIE I, 2015 PL SOKÓŁKA, ul. KRESOWA 62

2 2 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

3 SPIS TREŚCI 1. PŁUG CZTEROSKIBOWY Z ZABEZPIECZENIEM ŚRUBOWYM 4 2. PŁUG CZTEROSKIBOWY Z ZABEZPIECZENIEM HYDRAULICZNYM 6 3. PŁUG PIĘCIOSKIBOWY Z ZABEZPIECZENIEM ŚRUBOWYM 8 4. PŁUG PIĘCIOSKIBOWY Z ZABEZPIECZENIEM HYDRAULICZNYM GŁOWICA OBROTNICA BELKA ŁĄCZĄCA MECHANICZNE POZIOMOWANIE PŁUGA I USTAWIENIE PIERWSZEJ SKIBY HYDRAULICZNE POZIOMOWANIE PŁUGA I USTAWIENIE PIERWSZEJ SKIBY 10. RAMA 4 KORPUSY BELKA PRZEDŁUŻENIOWA KOŁO GŁĘBOKOŚCI ORKI MOCOWANIE KORPUSU Z ZABEZPIECZENIEM ŚRUBOWYM MOCOWANIE KORPUSU Z ZABEZPIECZENIEM HYDRAULICZNYM KORPUS PŁUŻNY ODKŁADNICY H4S KORPUS PŁUŻNY ODKŁADNICY C HYDRAULIKA OBROTU U HYDRAULIKA OBROTU I POZIOMOWANIA U061/ ZABEZPIECZENIE HYDRAULICZNE KORPUSÓW U061 I U061/ ZABEZPIECZENIE HYDRAULICZNE PIĄTEGO KORPUSU U061/1 42 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 3

4 1. PŁUG CZTEROSKIBOWY Z ZABEZPIECZENIEM ŚRUBOWYM 4 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

5 Pług czteroskibowy z zabezpieczeniem śrubowym Pług czteroskibowy z zabezpieczeniem śrubowym U Głowica Wahacz Belka łącząca Mechanizm poziomowania pługa i regulacji 1-skiby Koło głębokości orki Rama -4 korpusy Mocowanie korpusu z zabezpieczeniem śrubowym Korpus płużny 8 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 5

6 2. PŁUG CZTEROSKIBOWY Z ZABEZPIECZENIEM HYDRAULICZNYM 6 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

7 Pług czteroskibowy z zabezpieczeniem hydraulicznym Pług czteroskibowy z zabezpieczeniem hydraulicznym U Głowica Wahacz Belka łącząca Mechanizm poziomowania pługa i regulacji 1-skiby Koło głębokości orki Rama -4 korpusy Mocowanie korpusu z zabezpieczeniem hydraulicznym Korpus płużny 8 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 7

8 3. PŁUG PIĘCIOSKIBOWY Z ZABEZPIECZENIEM ŚRUBOWYM 8 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

9 Pług pięcioskibowy z zabezpieczeniem śrubowym Pług pięcioskibowy z zabezpieczeniem śrubowym U061/ Głowica Wahacz Mechanizm poziomowania pługa I regulacji 1-skiby Belka łącząca Rama 4-korpusy Koło głębokości orki Belka przedłużeniowa Mocowanie korpusu z zabezpieczeniem śrubowym Korpus płużny 10 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 9

10 4. PŁUG PIĘCIOSKIBOWY Z ZABEZPIECZENIEM HYDRAULICZNYM 10 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

11 Pług pięcioskibowy z zabezpieczeniem hydraulicznym Pług pięcioskibowy z zabezpieczeniem hydraulicznym U061/ Głowica Wahacz Mechanizm poziomowania pługa i regulacji 1-skiby Belka łącząca Rama 4-korpusy Koło głębokości orki Belka przedłużeniowa Mocowanie korpusu z zabezpieczeniem hydraulicznym Korpus płużny 10 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 11

12 5. GŁOWICA 12 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

13 Głowica Głowica Głowica Kołek sprężysty 10x Sprężyna 3x21,5x30x3, AC Sworzeń Pokrywa Korpus głowicy Nakrętka samokontrująca M Podkładka Smarowniczka 8x Sworzeń Przetyczka rolnicza 11 DIN Śruba 8x Śruba 30x Podkładka réf antoine Dźwignia Podkładka Nakrętka samokontrująca M AC Sworzeń 2 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 13

14 6. OBROTNICA 14 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

15 Obrotnica Obrotnica Obrotnica Śruba 20x Podkładka Podkładka spr Podkładka AC Podkładka Nakrętka samokontrująca M AC Sworzeń Podkładka AC Sworzeń Nakrętka samokontrująca M AC Sworzeń Nakrętka Kołek blokujący M0 Podkładka Tuleja ślizgowa PM TY LG Podkładka 120x170x Korpus obrotnicy Łożysko ślizgowe PM 120x Podkładka AC Sworzeń Kołek sprężysty 10x KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 15

16 7. BELKA ŁĄCZĄCA 16 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

17 Belka łącząca Belka łącząca Tuleja ślizgowa PM TY LG Smarowniczka 8x Rama belki łączącej 1 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 17

18 8. MECHANICZNE POZIOMOWANIE PŁUGA I USTAWIENIE PIERWSZEJ SKIBY 18 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

19 Mechaniczne poziomowanie pługa i ustawienie pierwszej skiby Mechaniczne poziomowanie pługa i ustawienie pierwszej skiby Mechaniczne poziomowanie pługa i ustawienie pierwszej skiby AC Sworzeń Łącznik Korpus Nakrętka kontrująca M Śruba Podkładka Nakrętka samokontrująca M Smarowniczka 8x Śruba Smarowniczka kąt 90 stopni 8x Śruba Podkładka KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 19

20 9. HYDRAULICZNE POZIOMOWANIE PŁUGA I USTAWIENIE PIERWSZEJ SKIBY 20 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

21 Hydrauliczne poziomowanie pługa i ustawienie pierwszej skiby Hydrauliczne poziomowanie pługa i ustawienie pierwszej skiby Hydrauliczne poziomowanie pługa i ustawienie pierwszej skiby Śruba Nakrętka samokontrująca M Smarowniczka 8x Podkładka Pierścień dystansowy 38, AC Sworzeń Pierścień dystansowy Podkładka Przeciwnakrętka Korpus Ucho siłownika Łącznik Nakrętka kontrująca M36 1 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 21

22 10. RAMA 4 KORPUSY 22 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

23 Rama 4 korpusy Rama 4 korpusy Rama 4 korpusy Śruba 20x Rama Podkładka spr Smarowniczka 8x AC Podkładka Kołek blokujący AC Sworzeń Stopka Tuleja ślizgowa PM TY LG Zatyczka Tuleja Podkładka 27-28x55x Tuleja (zabezpieczenie śrubowe) Sworzeń 19x ' Tuleja (zabezpieczenie hydrauliczne) Kołek sprężysty 7x KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 23

24 11. BELKA PRZEDŁUŻENIOWA 24 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

25 Belka przedłużeniowa Belka przedłużeniowa Śruba 20x Podkładka Nakrętka samokontrująca M Rama Tuleja (zabezpieczenie hydrauliczne) 1 6' Tuleja (zabezpieczenie śrubowe) Tuleja 1 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 25

26 12. KOŁO GŁĘBOKOŚCI ORKI 26 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

27 Koło głębokości orki Koło głębokości orki Koło głębokości orki Nakrętka koła 14x40x Nakrętka samokontrująca M Koło 10.0/80-12,5 10 PR Śruba 20x Tuleja ślizgowa PM DX Śruba 24x Smarowniczka 8x Nakrętka samokontrująca M Ramię koła Podkładka Podkładka Ø50x70x Śruba 24x Pierścień osadczy Nakrętka kontrująca M M0 Wspornik przeciwpowrotny Odbojnik Podkładka Tulejka Nakrętka samokontrująca M Śruba 16x Korpus 1 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 27

28 13. MOCOWANIE KORPUSU Z ZABEZPIECZENIEM ŚRUBOWYM 28 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

29 Mocowanie korpusu z zabezpieczeniem śrubowym Mocowanie korpusu z zabezpieczeniem śrubowym Mocowanie korpusu z zabezpieczeniem śrubowym Słupica przedpłużka Podkładka Śruba 20x Śruba 20x ZN Tuleja Nakrętka samokontrująca M Płyta boczna Korpus przedpłużka Podkładka Korpus Śruba 20x (bezpiecznik śrubowy) Śruba 10x Śruba 16x Śruba 14x Śruba 20x Podkładka Śruba 16x Nakrętka samokontrująca M Śruba 16x Podkładka Wspornik przedpłużka Nakrętka samokontrująca M Nakrętka samokontrująca M KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 29

30 14. MOCOWANIE KORPUSU Z ZABEZPIECZENIEM HYDRAULICZNYM 30 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

31 Mocowanie korpusu z zabezpieczeniem hydraulicznym Mocowanie korpusu z zabezpieczeniem hydraulicznym Mocowanie korpusu z zabezpieczeniem hydraulicznym Wspornik wahacza AC Tuleja Sworzeń Śruba 20x AC Zabezpieczenie Nakrętka kontrująca M Śruba 8x DIN Ramię Drążek ZN Sworzeń siłownika II Wspornik drążka prawy Smarowniczka 8x ' Wspornik drążka lewy Śruba 20x Nakrętka samokontrująca M Śruba 14x ZN Sworzeń siłownika I Śruba 20x Podkładka Korpus Wspornik przedpłużka Podkładka Nakrętka samokontrująca M Kołek sprężysty 6x ZN Sworzeń 1 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 31

32 15. KORPUS PŁUŻNY ODKŁADNICY H4S 32 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

33 Korpus płużny odkładnicy H4S Korpus płużny odkładnicy H4S (POD-OGL ) 1' (POD-OGL ) Odkładnica przedpłużka prawa MF Odkładnica przedpłużka lewa MF Podkładka plastikowa 13x24x2, Podkładka Śruba płużna 10x (POD-OGL ) 2' (POD-OGL ) Lemiesz przedpłużka prawy MF Lemiesz przedpłużka lewy MF Śruba płużna 10x Słupica G Wspornik lewy H4S 1 8' D Wspornik prawy H4S Nakrętka M Pręt wspornika (POD-OGL ) Dłuto prawe MF 1 11' (POD-OGL ) Dłuto lewe MF Śruba płużna 12x (POD-OGL ) Lemiesz prawy MF 1 12' (POD-OGL ) Lemiesz lewy MF Śruba płużna 12x Korpus płużny odkładnicy H4S Klin plastikowy Korpus prawy 1 14' Korpus lewy Śruba 18x Śruba 18x Nakrętka samokontrująca M Płoza Śruba płużna 12x Śruba płużna 12x (POD-O- GL ) Nóż MF Śruba płużna 12x Podkładka 20x55x Podkładka mimośrodowa 45x Pierścień ZN Wspornik prawy 1 20' ZN Wspornik lewy (POD-OGL ) Odkładnica H4S prawa MF 1 21' (POD-OGL ) Odkładnica H4S lewa MF Podkładka Śruba płużna 10x KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 33

34 16. KORPUS PŁUŻNY ODKŁADNICY C5 34 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

35 Korpus płużny odkładnicy C5 Korpus płużny odkładnicy C (POD-OGL ) 1' (POD-OGL ) Odkładnica przedpłużka prawa MF Odkładnica przedpłużka lewa MF Podkładka plastikowa 13x24x2, Podkładka Śruba płużna 10x (POD-OGL ) 2' (POD-OGL ) Lemiesz przedpłużka prawy MF Lemiesz przedpłużka lewy MF Śruba płużna 10x Słupica G Wspornik lewy H4S 1 8' D Wspornik prawy H4S Nakrętka M Pręt wspornika (POD-OGL ) Dłuto prawe MF 1 11' (POD-OGL ) Dłuto lewe MF Śruba płużna 12x (POD-O- GL ) Lemiesz prawy MF 1 12' (POD-OGL ) Lemiesz lewy MF Śruba płużna 12x Korpus płużny odkładnicy C Klin plastikowy Korpus prawy 1 14' Korpus lewy Śruba 18x Śruba 18x Nakrętka samokontrująca M Płoza Śruba płużna 12x Śruba płużna 12x (POD-O- GL ) Nóż MF Śruba płużna 12x Podkładka 20x55x Podkładka mimośrodowa 45x Pierścień ZN Wspornik prawy 1 20' ZN Wspornik lewy Odkładnica C5 prawa 1 21' Odkładnica C5 lewa Podkładka Śruba płużna 10x KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 35

36 17. HYDRAULIKA OBROTU U KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

37 Hydraulika obrotu U061 Hydraulika obrotu U061 Hydraulika obrotu U Nasadka Siłownik 40x080 C Złącze EURO Redukcja Złączka Rozdzielacz Przewód hydr. L Śruba 6x Kolanko Nakrętka samokontrująca M Przewód hydr. L Osłona plastikowa D20 1,2 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 37

38 18. HYDRAULIKA OBROTU I POZIOMOWANIA U061/1 38 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

39 Hydraulika obrotu i poziomowania U061/1 Hydraulika obrotu i poziomowania U061/1 Hydraulika obrotu i poziomowania U061/ Siłownik 40x080 C Rozdzielacz Z - RR Siłownik 50x120 C Nasadka Przyłączka 12-12x Złącze EURO Kolanko Złączka Przewód hydr. L Przewód hydr. L Zawór Śruba M8x Złączka AT12-12x Nakrętka samokontrująca M Przewód hydr. L Osłona plastikowa D20 3, Redukcja 12-08x Osłona plastikowa D20 1,2 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 39

40 19. ZABEZPIECZENIE HYDRAULICZNE KORPUSÓW U061 I U061/1 40 KATALOG CZĘŚCI -PŁUG ZAWIESZANY OBROTOWY U061 I U061/1

41 Zabezpieczenie hydrauliczne korpusów U061 i U061/1 Zabezpieczenie hydrauliczne korpusów U061 i U061/ Siłownik HC 45 C Siłownik HC 50 C Uszczelka Złączka Kolanko Przewód hydr. L Kolanko Nasadka Złącze EURO Przewód hydr. L Akumulator 3,5 l - 80 bar Redukcja Kolanko Złącze 1 Zabezpieczenie hydrauliczne korpusów U061 i U061/ Manometr 250 bar Nakrętka Korek Złącze Rurka hydr. D Rurka hydr. C Rurka hydr. B Rurka hydr. A Trójnik Czwórnik Redukcja AT12-12x Zawór Redukcja 12-12x Zacisk Zacisk na akumulator 3,5l 1 KATALOG CZĘŚCI - PŁUG ZAWIESZANY OBROTOWY U061 I U061/1 41
