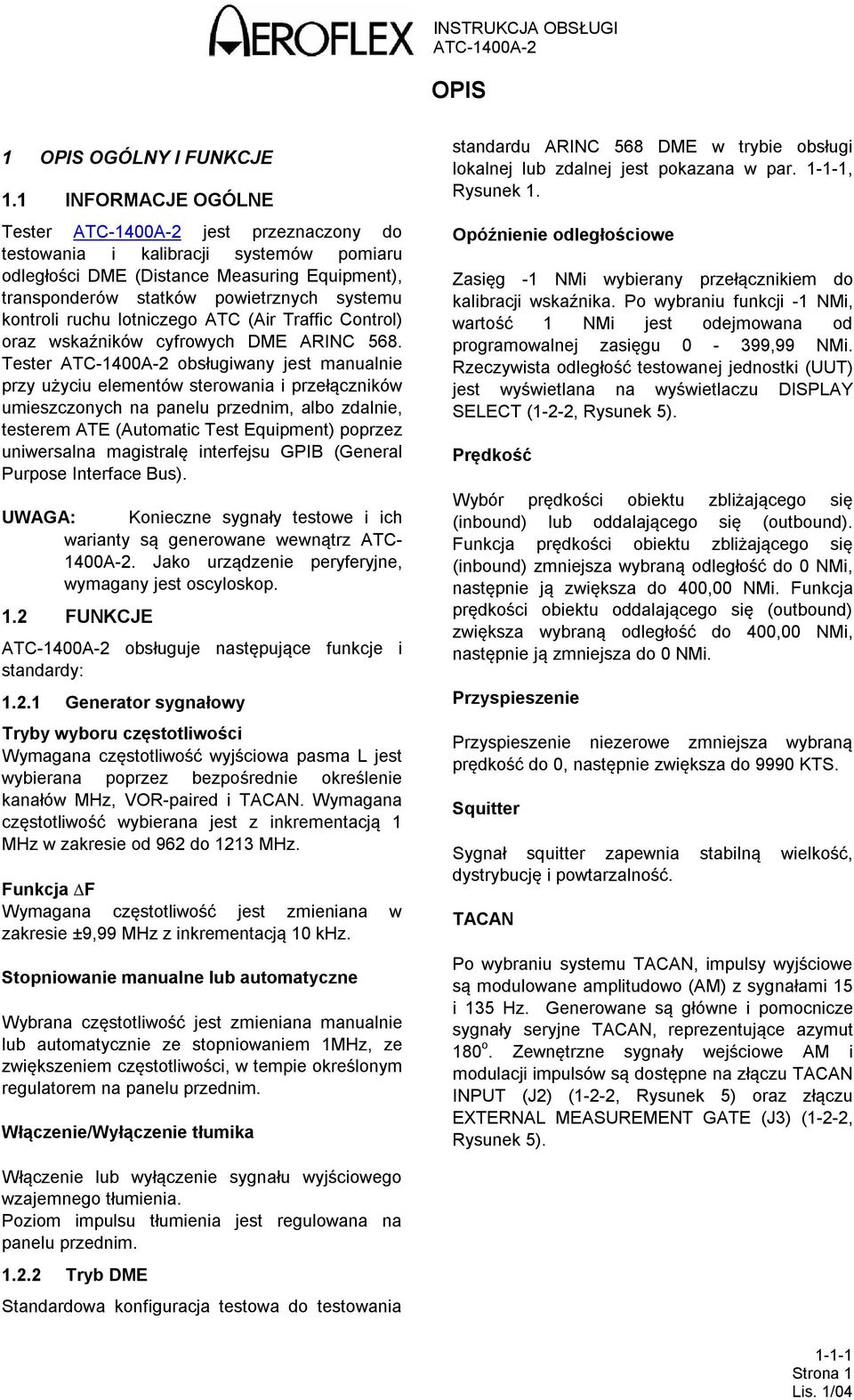

1 SECTION 1 INSTRUKCJA OBSŁUGI 1 OGÓLNY I FUNKCJE 1.1 INFORMACJE OGÓLNE Tester jest przeznaczony do testowania i kalibracji systemów pomiaru odległości DME (Distance Measuring Equipment), transponderów statków powietrznych systemu kontroli ruchu lotniczego ATC (Air Traffic Control) oraz wskaźników cyfrowych DME ARINC 568. Tester obsługiwany jest manualnie przy użyciu elementów sterowania i przełączników umieszczonych na panelu przednim, albo zdalnie, testerem ATE (Automatic Test Equipment) poprzez uniwersalna magistralę interfejsu GPIB (General Purpose Interface Bus). UWAGA: Konieczne sygnały testowe i ich warianty są generowane wewnątrz ATC- 1400A-2. Jako urządzenie peryferyjne, wymagany jest oscyloskop. 1.2 FUNKCJE obsługuje następujące funkcje i standardy: Generator sygnałowy Tryby wyboru częstotliwości Wymagana częstotliwość wyjściowa pasma L jest wybierana poprzez bezpośrednie określenie kanałów MHz, VOR-paired i TACAN. Wymagana częstotliwość wybierana jest z inkrementacją 1 MHz w zakresie od 962 do 1213 MHz. Funkcja F Wymagana częstotliwość jest zmieniana w zakresie ±9,99 MHz z inkrementacją 10 khz. Stopniowanie manualne lub automatyczne Wybrana częstotliwość jest zmieniana manualnie lub automatycznie ze stopniowaniem 1MHz, ze zwiększeniem częstotliwości, w tempie określonym regulatorem na panelu przednim. Włączenie/Wyłączenie tłumika standardu ARINC 568 DME w trybie obsługi lokalnej lub zdalnej jest pokazana w par , Rysunek 1. Opóźnienie odległościowe Zasięg -1 NMi wybierany przełącznikiem do kalibracji wskaźnika. Po wybraniu funkcji -1 NMi, wartość 1 NMi jest odejmowana od programowalnej zasięgu 0-399,99 NMi. Rzeczywista odległość testowanej jednostki (UUT) jest wyświetlana na wyświetlaczu DISPLAY SELECT (, Rysunek 5). Prędkość Wybór prędkości obiektu zbliżającego się (inbound) lub oddalającego się (outbound). Funkcja prędkości obiektu zbliżającego się (inbound) zmniejsza wybraną odległość do 0 NMi, następnie ją zwiększa do 400,00 NMi. Funkcja prędkości obiektu oddalającego się (outbound) zwiększa wybraną odległość do 400,00 NMi, następnie ją zmniejsza do 0 NMi. Przyspieszenie Przyspieszenie niezerowe zmniejsza wybraną prędkość do 0, następnie zwiększa do 9990 KTS. Squitter Sygnał squitter zapewnia stabilną wielkość, dystrybucję i powtarzalność. TACAN Po wybraniu systemu TACAN, impulsy wyjściowe są modulowane amplitudowo (AM) z sygnałami 15 i 135 Hz. Generowane są główne i pomocnicze sygnały seryjne TACAN, reprezentujące azymut 180 o. Zewnętrzne sygnały wejściowe AM i modulacji impulsów są dostępne na złączu TACAN INPUT (J2) (, Rysunek 5) oraz złączu EXTERNAL MEASUREMENT GATE (J3) (, Rysunek 5). Włączenie lub wyłączenie sygnału wyjściowego wzajemnego tłumienia. Poziom impulsu tłumienia jest regulowana na panelu przednim Tryb DME Standardowa konfiguracja testowa do testowania Strona 1

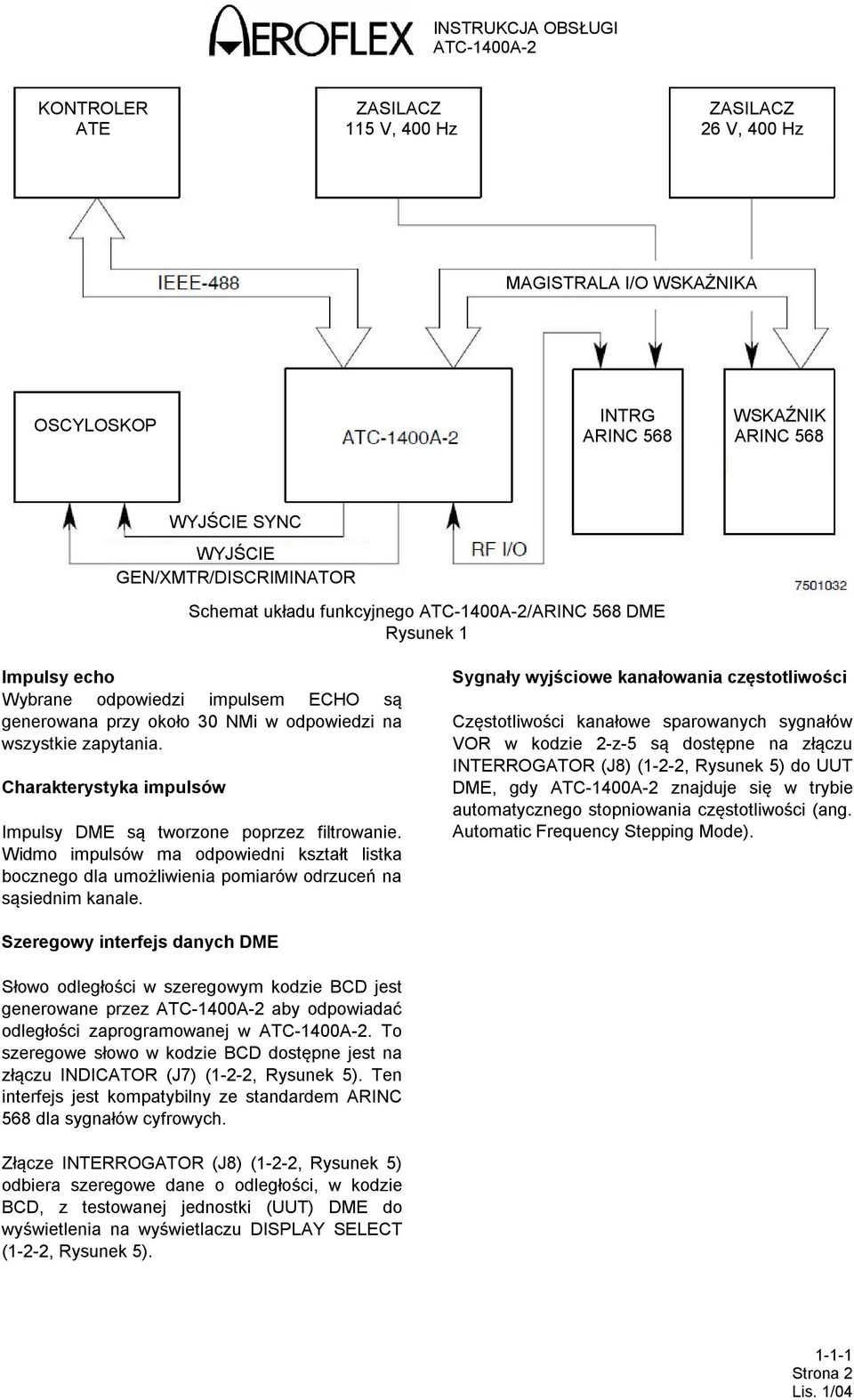

2 KONTROLER ATE ZASILACZ 115 V, 400 Hz ZASILACZ 26 V, 400 Hz MAGISTRALA I/O WSKAŻNIKA OSCYLOSKOP INTRG ARINC 568 WSKAŹNIK ARINC 568 WYJŚCIE SYNC WYJŚCIE GEN/XMTR/DISCRIMINATOR Schemat układu funkcyjnego /ARINC 568 DME Rysunek 1 Impulsy echo Wybrane odpowiedzi impulsem ECHO są generowana przy około 30 NMi w odpowiedzi na wszystkie zapytania. Charakterystyka impulsów Impulsy DME są tworzone poprzez filtrowanie. Widmo impulsów ma odpowiedni kształt listka bocznego dla umożliwienia pomiarów odrzuceń na sąsiednim kanale. Sygnały wyjściowe kanałowania częstotliwości Częstotliwości kanałowe sparowanych sygnałów VOR w kodzie 2-z-5 są dostępne na złączu INTERROGATOR (J8) (, Rysunek 5) do UUT DME, gdy znajduje się w trybie automatycznego stopniowania częstotliwości (ang. Automatic Frequency Stepping Mode). Szeregowy interfejs danych DME Słowo odległości w szeregowym kodzie BCD jest generowane przez aby odpowiadać odległości zaprogramowanej w. To szeregowe słowo w kodzie BCD dostępne jest na złączu INDICATOR (J7) (, Rysunek 5). Ten interfejs jest kompatybilny ze standardem ARINC 568 dla sygnałów cyfrowych. Złącze INTERROGATOR (J8) (, Rysunek 5) odbiera szeregowe dane o odległości, w kodzie BCD, z testowanej jednostki (UUT) DME do wyświetlenia na wyświetlaczu DISPLAY SELECT (, Rysunek 5) Strona 2

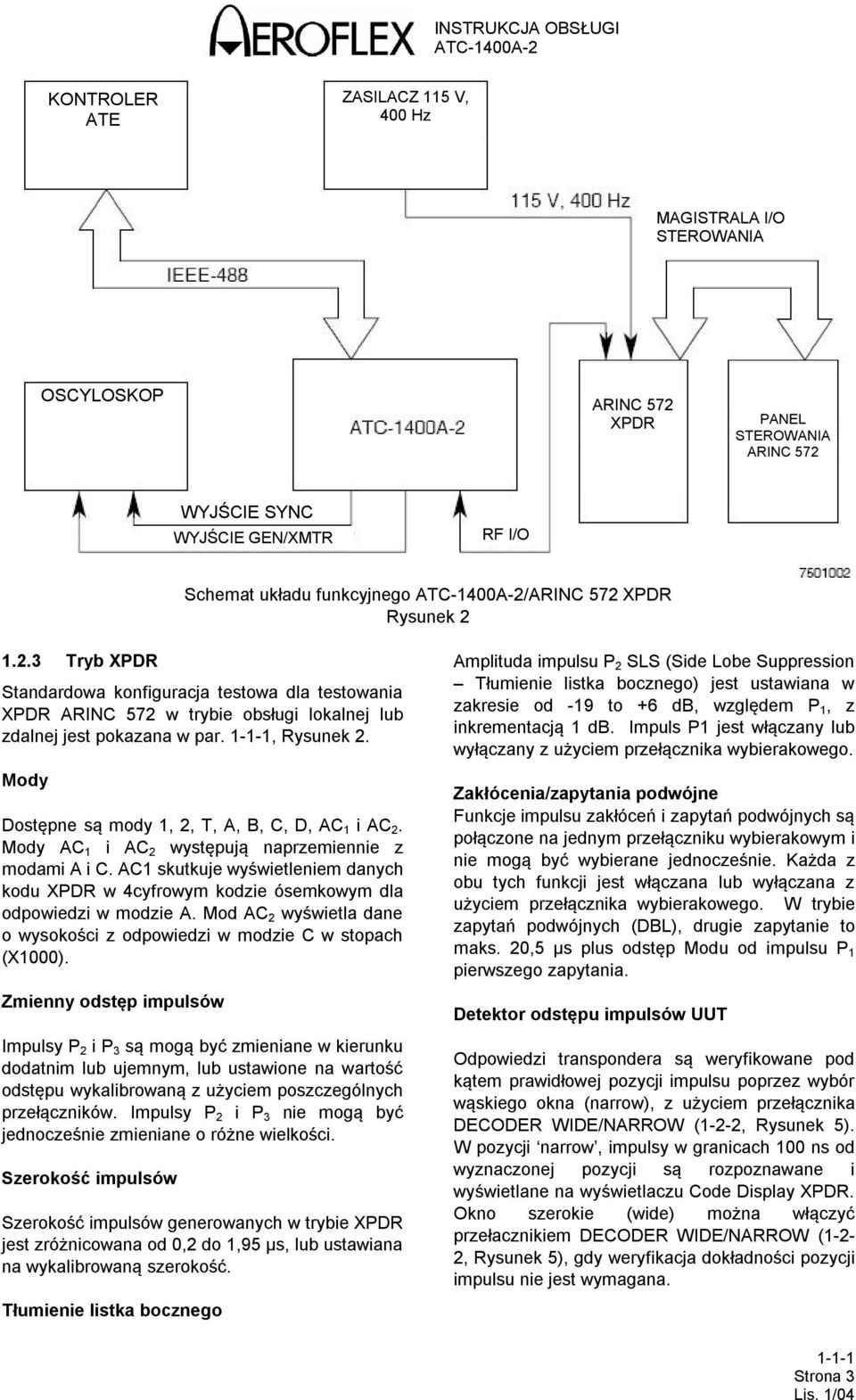

3 KONTROLER ATE ZASILACZ 115 V, 400 Hz MAGISTRALA I/O STEROWANIA OSCYLOSKOP ARINC 572 XPDR PANEL STEROWANIA ARINC 572 WYJŚCIE SYNC WYJŚCIE GEN/XMTR RF I/O Schemat układu funkcyjnego /ARINC 572 XPDR Rysunek Tryb XPDR Standardowa konfiguracja testowa dla testowania XPDR ARINC 572 w trybie obsługi lokalnej lub zdalnej jest pokazana w par , Rysunek 2. Mody Dostępne są mody 1, 2, T, A, B, C, D, AC 1 i AC 2. Mody AC 1 i AC 2 występują naprzemiennie z modami A i C. AC1 skutkuje wyświetleniem danych kodu XPDR w 4cyfrowym kodzie ósemkowym dla odpowiedzi w modzie A. Mod AC 2 wyświetla dane o wysokości z odpowiedzi w modzie C w stopach (X1000). Zmienny odstęp impulsów Impulsy P 2 i P 3 są mogą być zmieniane w kierunku dodatnim lub ujemnym, lub ustawione na wartość odstępu wykalibrowaną z użyciem poszczególnych przełączników. Impulsy P 2 i P 3 nie mogą być jednocześnie zmieniane o różne wielkości. Szerokość impulsów Szerokość impulsów generowanych w trybie XPDR jest zróżnicowana od 0,2 do 1,95 µs, lub ustawiana na wykalibrowaną szerokość. Tłumienie listka bocznego Amplituda impulsu P 2 SLS (Side Lobe Suppression Tłumienie listka bocznego) jest ustawiana w zakresie od -19 to +6 db, względem P 1, z inkrementacją 1 db. Impuls P1 jest włączany lub wyłączany z użyciem przełącznika wybierakowego. Zakłócenia/zapytania podwójne Funkcje impulsu zakłóceń i zapytań podwójnych są połączone na jednym przełączniku wybierakowym i nie mogą być wybierane jednocześnie. Każda z obu tych funkcji jest włączana lub wyłączana z użyciem przełącznika wybierakowego. W trybie zapytań podwójnych (DBL), drugie zapytanie to maks. 20,5 µs plus odstęp Modu od impulsu P 1 pierwszego zapytania. Detektor odstępu impulsów UUT Odpowiedzi transpondera są weryfikowane pod kątem prawidłowej pozycji impulsu poprzez wybór wąskiego okna (narrow), z użyciem przełącznika DECODER WIDE/NARROW (, Rysunek 5). W pozycji narrow, impulsy w granicach 100 ns od wyznaczonej pozycji są rozpoznawane i wyświetlane na wyświetlaczu Code Display XPDR. Okno szerokie (wide) można włączyć przełacznikiem DECODER WIDE/NARROW (1-2- 2, Rysunek 5), gdy weryfikacja dokładności pozycji impulsu nie jest wymagana Strona 3

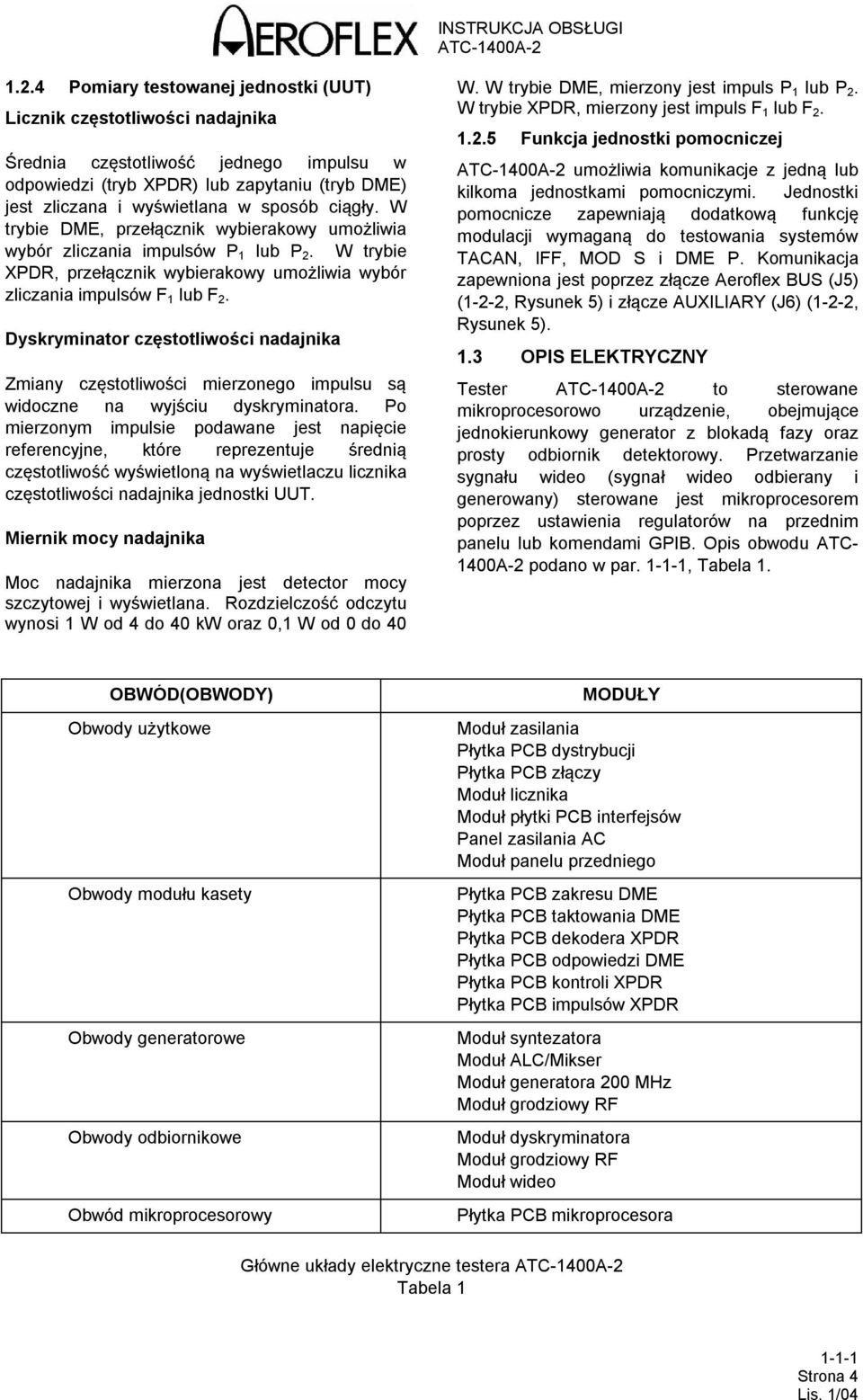

4 1.2.4 Pomiary testowanej jednostki (UUT) Licznik częstotliwości nadajnika Średnia częstotliwość jednego impulsu w odpowiedzi (tryb XPDR) lub zapytaniu (tryb DME) jest zliczana i wyświetlana w sposób ciągły. W trybie DME, przełącznik wybierakowy umożliwia wybór zliczania impulsów P 1 lub P 2. W trybie XPDR, przełącznik wybierakowy umożliwia wybór zliczania impulsów F 1 lub F 2. Dyskryminator częstotliwości nadajnika Zmiany częstotliwości mierzonego impulsu są widoczne na wyjściu dyskryminatora. Po mierzonym impulsie podawane jest napięcie referencyjne, które reprezentuje średnią częstotliwość wyświetloną na wyświetlaczu licznika częstotliwości nadajnika jednostki UUT. Miernik mocy nadajnika Moc nadajnika mierzona jest detector mocy szczytowej i wyświetlana. Rozdzielczość odczytu wynosi 1 W od 4 do 40 kw oraz 0,1 W od 0 do 40 W. W trybie DME, mierzony jest impuls P 1 lub P 2. W trybie XPDR, mierzony jest impuls F 1 lub F Funkcja jednostki pomocniczej umożliwia komunikacje z jedną lub kilkoma jednostkami pomocniczymi. Jednostki pomocnicze zapewniają dodatkową funkcję modulacji wymaganą do testowania systemów TACAN, IFF, MOD S i DME P. Komunikacja zapewniona jest poprzez złącze Aeroflex BUS (J5) (, Rysunek 5) i złącze AUXILIARY (J6) (, Rysunek 5). 1.3 ELEKTRYCZNY Tester to sterowane mikroprocesorowo urządzenie, obejmujące jednokierunkowy generator z blokadą fazy oraz prosty odbiornik detektorowy. Przetwarzanie sygnału wideo (sygnał wideo odbierany i generowany) sterowane jest mikroprocesorem poprzez ustawienia regulatorów na przednim panelu lub komendami GPIB. Opis obwodu ATC- 1400A-2 podano w par , Tabela 1. OBWÓD(OBWODY) Obwody użytkowe Obwody modułu kasety Obwody generatorowe Obwody odbiornikowe Obwód mikroprocesorowy MODUŁY Moduł zasilania Płytka PCB dystrybucji Płytka PCB złączy Moduł licznika Moduł płytki PCB interfejsów Panel zasilania AC Moduł panelu przedniego Płytka PCB zakresu DME Płytka PCB taktowania DME Płytka PCB dekodera XPDR Płytka PCB odpowiedzi DME Płytka PCB kontroli XPDR Płytka PCB impulsów XPDR Moduł syntezatora Moduł ALC/Mikser Moduł generatora 200 MHz Moduł grodziowy RF Moduł dyskryminatora Moduł grodziowy RF Moduł wideo Płytka PCB mikroprocesora Główne układy elektryczne testera Tabela Strona 4

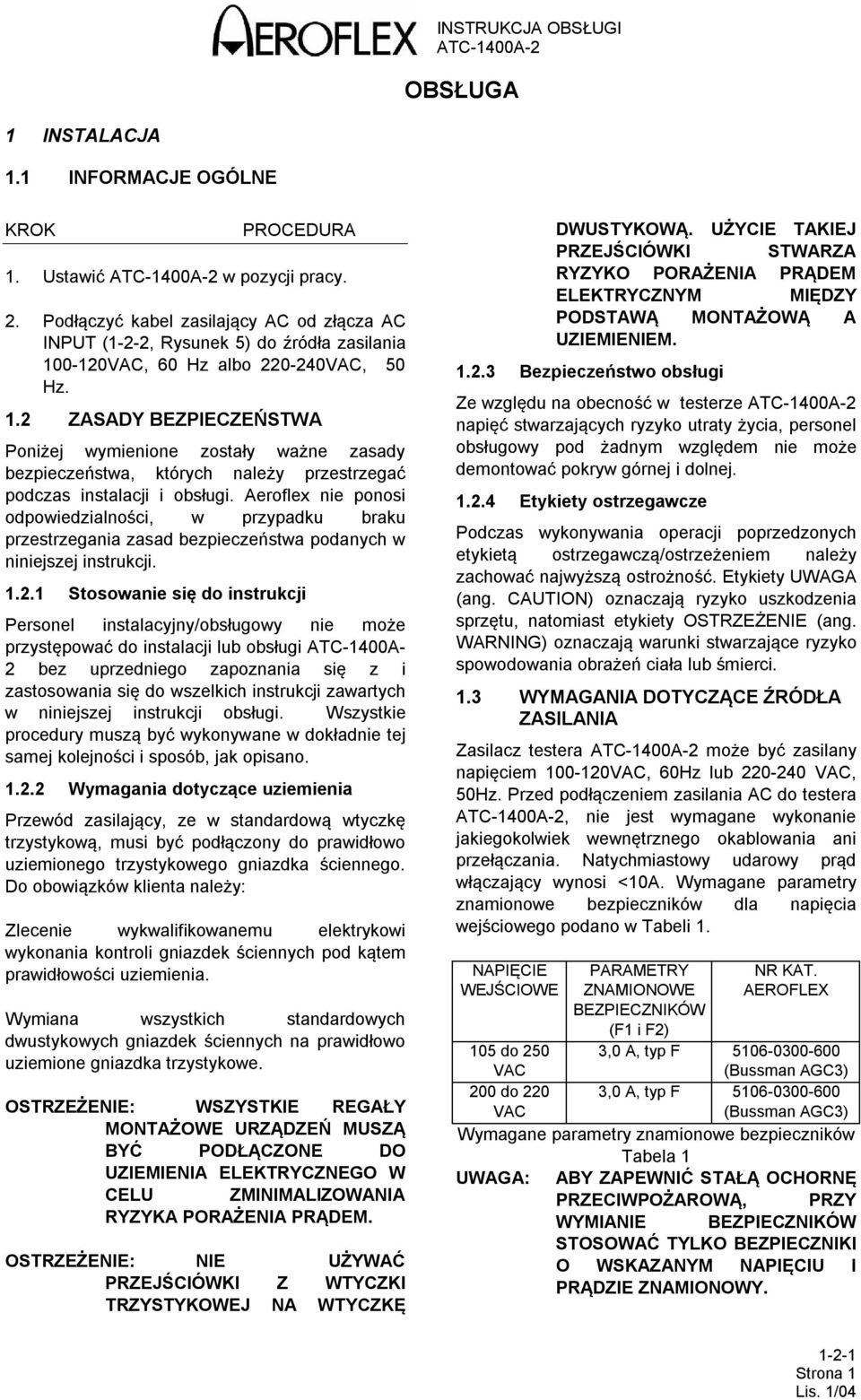

5 SECTION 2 INSTRUKCJA OBSŁUGI OBSŁUGA 1 INSTALACJA 1.1 INFORMACJE OGÓLNE KROK PROCEDURA 1. Ustawić w pozycji pracy. 2. Podłączyć kabel zasilający AC od złącza AC INPUT (, Rysunek 5) do źródła zasilania VAC, 60 Hz albo VAC, 50 Hz. 1.2 ZASADY BEZPIECZEŃSTWA Poniżej wymienione zostały ważne zasady bezpieczeństwa, których należy przestrzegać podczas instalacji i obsługi. Aeroflex nie ponosi odpowiedzialności, w przypadku braku przestrzegania zasad bezpieczeństwa podanych w niniejszej instrukcji Stosowanie się do instrukcji Personel instalacyjny/obsługowy nie może przystępować do instalacji lub obsługi ATC-1400A- 2 bez uprzedniego zapoznania się z i zastosowania się do wszelkich instrukcji zawartych w niniejszej instrukcji obsługi. Wszystkie procedury muszą być wykonywane w dokładnie tej samej kolejności i sposób, jak opisano Wymagania dotyczące uziemienia Przewód zasilający, ze w standardową wtyczkę trzystykową, musi być podłączony do prawidłowo uziemionego trzystykowego gniazdka ściennego. Do obowiązków klienta należy: Zlecenie wykwalifikowanemu elektrykowi wykonania kontroli gniazdek ściennych pod kątem prawidłowości uziemienia. Wymiana wszystkich standardowych dwustykowych gniazdek ściennych na prawidłowo uziemione gniazdka trzystykowe. OSTRZEŻENIE: WSZYSTKIE REGAŁY MONTAŻOWE URZĄDZEŃ MUSZĄ BYĆ PODŁĄCZONE DO UZIEMIENIA ELEKTRYCZNEGO W CELU ZMINIMALIZOWANIA RYZYKA PORAŻENIA PRĄDEM. OSTRZEŻENIE: NIE UŻYWAĆ PRZEJŚCIÓWKI Z WTYCZKI TRZYSTYKOWEJ NA WTYCZKĘ DWUSTYKOWĄ. UŻYCIE TAKIEJ PRZEJŚCIÓWKI STWARZA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM MIĘDZY PODSTAWĄ MONTAŻOWĄ A UZIEMIENIEM Bezpieczeństwo obsługi Ze względu na obecność w testerze napięć stwarzających ryzyko utraty życia, personel obsługowy pod żadnym względem nie może demontować pokryw górnej i dolnej Etykiety ostrzegawcze Podczas wykonywania operacji poprzedzonych etykietą ostrzegawczą/ostrzeżeniem należy zachować najwyższą ostrożność. Etykiety UWAGA (ang. CAUTION) oznaczają ryzyko uszkodzenia sprzętu, natomiast etykiety OSTRZEŻENIE (ang. WARNING) oznaczają warunki stwarzające ryzyko spowodowania obrażeń ciała lub śmierci. 1.3 WYMAGANIA DOTYCZĄCE ŹRÓDŁA ZASILANIA Zasilacz testera może być zasilany napięciem VAC, 60Hz lub VAC, 50Hz. Przed podłączeniem zasilania AC do testera, nie jest wymagane wykonanie jakiegokolwiek wewnętrznego okablowania ani przełączania. Natychmiastowy udarowy prąd włączający wynosi <10A. Wymagane parametry znamionowe bezpieczników dla napięcia wejściowego podano w Tabeli 1. NAPIĘCIE WEJŚCIOWE PARAMETRY ZNAMIONOWE BEZPIECZNIKÓW (F1 i F2) NR KAT. AEROFLEX 105 do 250 VAC 3,0 A, typ F (Bussman AGC3) 200 do 220 VAC 3,0 A, typ F (Bussman AGC3) Wymagane parametry znamionowe bezpieczników Tabela 1 UWAGA: ABY ZAPEWNIĆ STAŁĄ OCHORNĘ PRZECIWPOŻAROWĄ, PRZY WYMIANIE BEZPIECZNIKÓW STOSOWAĆ TYLKO BEZPIECZNIKI O WSKAZANYM NAPIĘCIU I PRĄDZIE ZNAMIONOWY Strona 1

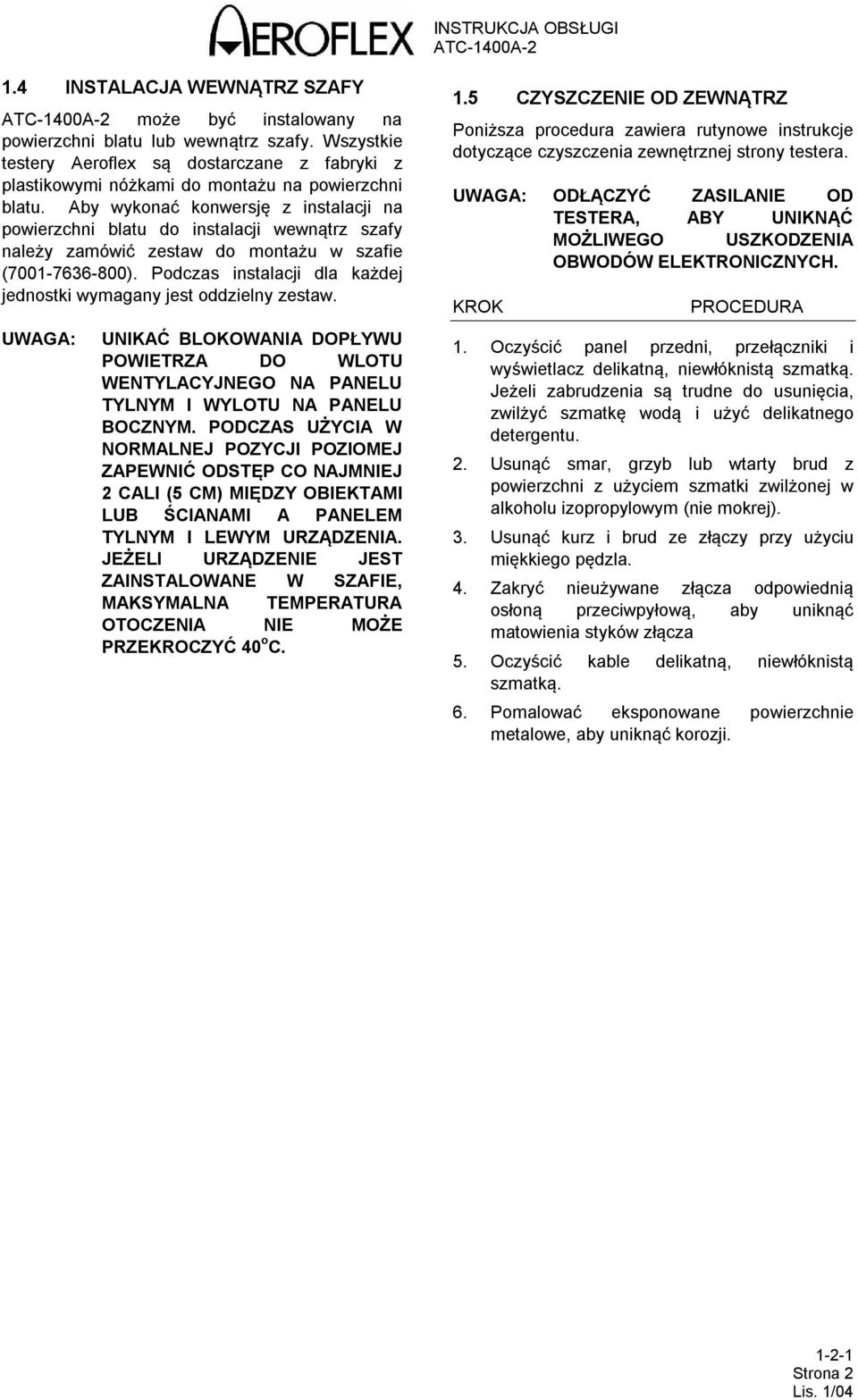

6 1.4 INSTALACJA WEWNĄTRZ SZAFY może być instalowany na powierzchni blatu lub wewnątrz szafy. Wszystkie testery Aeroflex są dostarczane z fabryki z plastikowymi nóżkami do montażu na powierzchni blatu. Aby wykonać konwersję z instalacji na powierzchni blatu do instalacji wewnątrz szafy należy zamówić zestaw do montażu w szafie ( ). Podczas instalacji dla każdej jednostki wymagany jest oddzielny zestaw. UWAGA: UNIKAĆ BLOKOWANIA DOPŁYWU POWIETRZA DO WLOTU WENTYLACYJNEGO NA PANELU TYLNYM I WYLOTU NA PANELU BOCZNYM. PODCZAS UŻYCIA W NORMALNEJ POZYCJI POZIOMEJ ZAPEWNIĆ ODSTĘP CO NAJMNIEJ 2 CALI (5 CM) MIĘDZY OBIEKTAMI LUB ŚCIANAMI A PANELEM TYLNYM I LEWYM URZĄDZENIA. JEŻELI URZĄDZENIE JEST ZAINSTALOWANE W SZAFIE, MAKSYMALNA TEMPERATURA OTOCZENIA NIE MOŻE PRZEKROCZYĆ 40 o C. 1.5 CZYSZCZENIE OD ZEWNĄTRZ Poniższa procedura zawiera rutynowe instrukcje dotyczące czyszczenia zewnętrznej strony testera. UWAGA: ODŁĄCZYĆ ZASILANIE OD TESTERA, ABY UNIKNĄĆ MOŻLIWEGO USZKODZENIA OBWODÓW ELEKTRONICZNYCH. KROK PROCEDURA 1. Oczyścić panel przedni, przełączniki i wyświetlacz delikatną, niewłóknistą szmatką. Jeżeli zabrudzenia są trudne do usunięcia, zwilżyć szmatkę wodą i użyć delikatnego detergentu. 2. Usunąć smar, grzyb lub wtarty brud z powierzchni z użyciem szmatki zwilżonej w alkoholu izopropylowym (nie mokrej). 3. Usunąć kurz i brud ze złączy przy użyciu miękkiego pędzla. 4. Zakryć nieużywane złącza odpowiednią osłoną przeciwpyłową, aby uniknąć matowienia styków złącza 5. Oczyścić kable delikatną, niewłóknistą szmatką. 6. Pomalować eksponowane powierzchnie metalowe, aby uniknąć korozji Strona 2

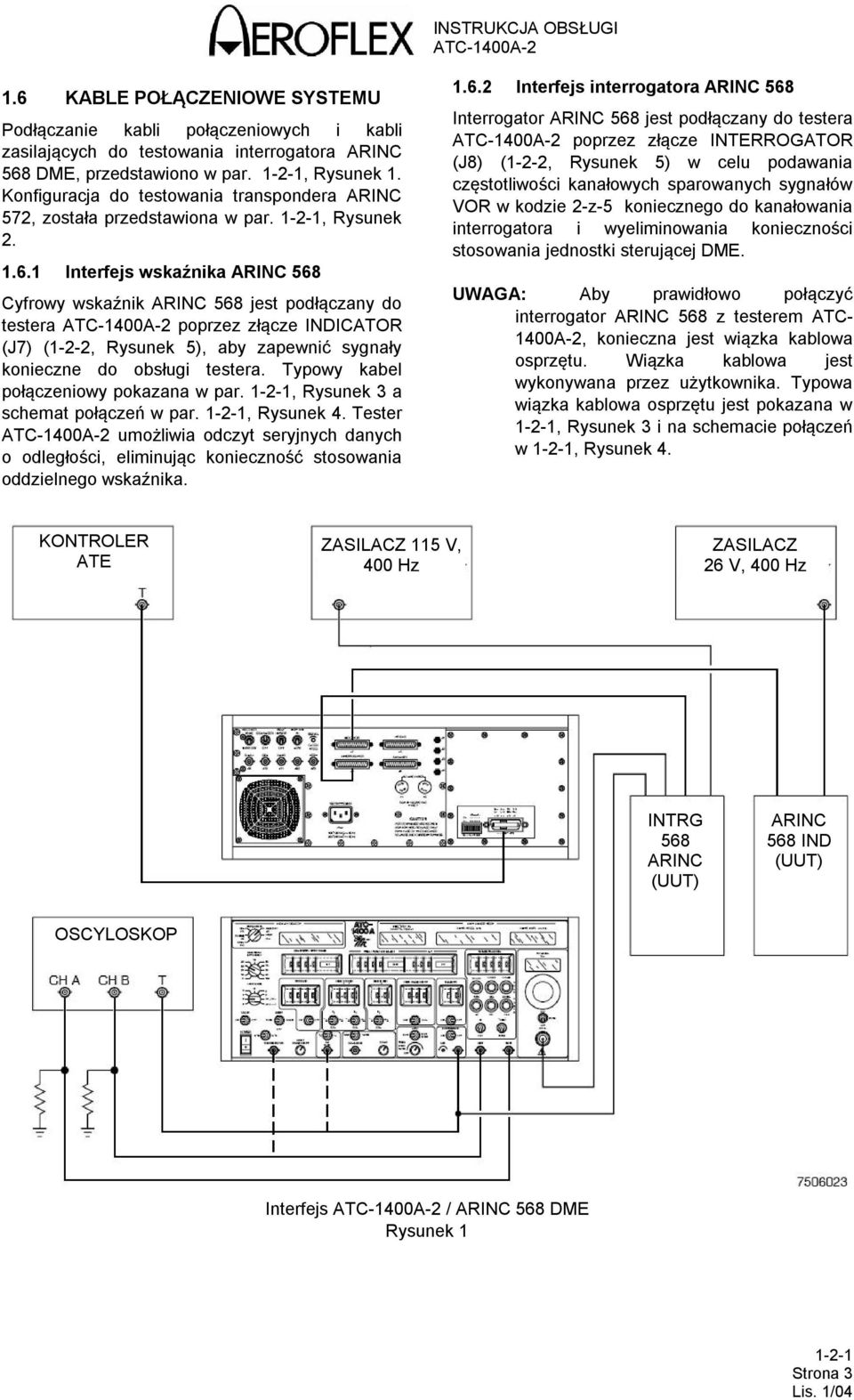

7 1.6 KABLE POŁĄCZENIOWE SYSTEMU Podłączanie kabli połączeniowych i kabli zasilających do testowania interrogatora ARINC 568 DME, przedstawiono w par , Rysunek 1. Konfiguracja do testowania transpondera ARINC 572, została przedstawiona w par , Rysunek Interfejs wskaźnika ARINC 568 Cyfrowy wskaźnik ARINC 568 jest podłączany do testera poprzez złącze INDICATOR (J7) (, Rysunek 5), aby zapewnić sygnały konieczne do obsługi testera. Typowy kabel połączeniowy pokazana w par , Rysunek 3 a schemat połączeń w par , Rysunek 4. Tester umożliwia odczyt seryjnych danych o odległości, eliminując konieczność stosowania oddzielnego wskaźnika Interfejs interrogatora ARINC 568 Interrogator ARINC 568 jest podłączany do testera poprzez złącze INTERROGATOR (J8) (, Rysunek 5) w celu podawania częstotliwości kanałowych sparowanych sygnałów VOR w kodzie 2-z-5 koniecznego do kanałowania interrogatora i wyeliminowania konieczności stosowania jednostki sterującej DME. UWAGA: Aby prawidłowo połączyć interrogator ARINC 568 z testerem ATC- 1400A-2, konieczna jest wiązka kablowa osprzętu. Wiązka kablowa jest wykonywana przez użytkownika. Typowa wiązka kablowa osprzętu jest pokazana w 1-2-1, Rysunek 3 i na schemacie połączeń w 1-2-1, Rysunek 4. KONTROLER ATE ZASILACZ 115 V, 400 Hz ZASILACZ 26 V, 400 Hz INTRG 568 ARINC (UUT) ARINC 568 IND (UUT) OSCYLOSKOP Interfejs / ARINC 568 DME Rysunek Strona 3

8 KONTROLER ATE ZASILACZ 115 V, 400 Hz OSCYLOSKOP ARINC 572 XPDR (UUT) PANEL STEROW. 572 ARINC (UUT) Interfejs / ARINC 572 XPDR Rysunek Strona 4

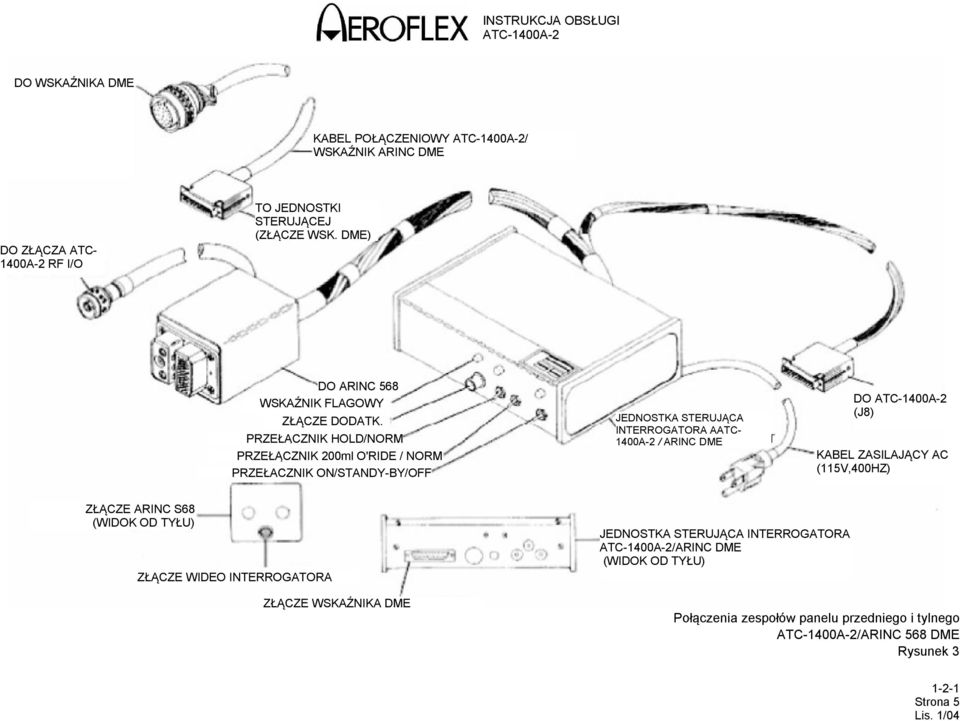

9 DO WSKAŹNIKA DME KABEL POŁĄCZENIOWY / WSKAŹNIK ARINC DME DO ZŁĄCZA ATC- 1400A-2 RF I/O TO JEDNOSTKI STERUJĄCEJ (ZŁĄCZE WSK. DME) DO ARINC 568 WSKAŹNIK FLAGOWY ZŁĄCZE DODATK. PRZEŁĄCZNIK HOLD/NORM PRZEŁĄCZNIK 200ml O'RIDE / NORM PRZEŁĄCZNIK ON/STANDY-BY/OFF JEDNOSTKA STERUJĄCA INTERROGATORA AATC- 1400A-2 / ARINC DME DO (J8) KABEL ZASILAJĄCY AC (115V,400HZ) ZŁĄCZE ARINC S68 (WIDOK OD TYŁU) ZŁĄCZE WIDEO INTERROGATORA ZŁĄCZE WSKAŹNIKA DME JEDNOSTKA STERUJĄCA INTERROGATORA /ARINC DME (WIDOK OD TYŁU) Połączenia zespołów panelu przedniego i tylnego /ARINC 568 DME Rysunek Strona 5

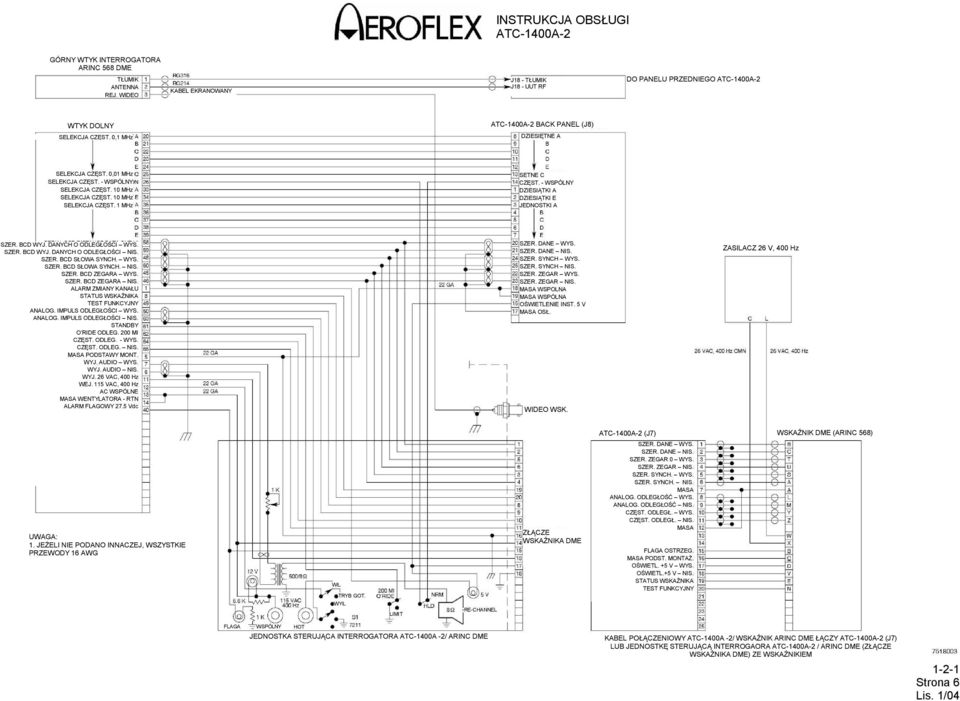

10 GÓRNY WTYK INTERROGATORA ARINC 568 DME TŁUMIK ANTENNA REJ. WIDEO KABEL EKRANOWANY J18 - TŁUMIK J18 - UUT RF DO PANELU PRZEDNIEGO WTYK DOLNY BACK PANEL (J8) SELEKCJA CZĘST. 0,1 MHz DZIESIĘTNE A SELEKCJA CZĘST. 0,01 MHz SELEKCJA CZĘST. - WSPÓLNY SELEKCJA CZĘST. 10 MHz SELEKCJA CZĘST. 10 MHz SELEKCJA CZĘST. 1 MHz SETNE C CZĘST. - WSPÓLNY DZIESIĄTKI A DZIESIĄTKI E JEDNOSTKI A SZER. BCD WYJ. DANYCH O ODLEGŁOŚCI WYS. SZER. BCD WYJ. DANYCH O ODLEGŁOŚCI NIS. SZER. BCD SŁOWA SYNCH. WYS. SZER. BCD SŁOWA SYNCH. NIS. SZER. BCD ZEGARA WYS. SZER. BCD ZEGARA NIS. ALARM ZMIANY KANAŁU STATUS WSKAŹNIKA TEST FUNKCYJNY ANALOG. IMPULS ODLEGŁOŚCI WYS. ANALOG. IMPULS ODLEGŁOŚCI NIS. STANDBY O RIDE ODLEG. 200 MI CZĘST. ODLEG. - WYS. CZĘST. ODLEG. NIS. MASA PODSTAWY MONT. WYJ. AUDIO WYS. WYJ. AUDIO NIS. WYJ. 26 VAC, 400 Hz WEJ. 115 VAC, 400 Hz AC WSPÓLNE MASA WENTYLATORA - RTN ALARM FLAGOWY 27.5 Vdc SZER. DANE WYS. SZER. DANE NIS. SZER. SYNCH WYS. SZER. SYNCH NIS. SZER. ZEGAR WYS. SZER. ZEGAR NIS. MASA WSPOLNA MASA WSPÓLNA OŚWIETLENIE INST. 5 V MASA OSŁ. WIDEO WSK. ZASILACZ 26 V, 400 Hz (J7) WSKAŹNIK DME (ARINC 568) UWAGA: 1. JEŻELI NIE PODANO INNACZEJ, WSZYSTKIE PRZEWODY 16 AWG WŁ. TRYB GOT. WYŁ. LIMIT RE-CHANNEL ZŁĄCZE WSKAŹNIKA DME SZER. DANE WYS. SZER. DANE NIS. SZER. ZEGAR 0 WYS. SZER. ZEGAR NIS. SZER. SYNCH. WYS. SZER. SYNCH. NIS. MASA ANALOG. ODLEGŁOŚĆ WYS. ANALOG. ODLEGŁOŚĆ NIS. CZĘST. ODLEGŁ. WYS. CZĘST. ODLEGŁ. NIS. MASA FLAGA OSTRZEG. MASA PODST. MONTAŻ. OŚWIETL. +5 V WYS. OŚWIETL.+5 V NIS. STATUS WSKAŹNIKA TEST FUNKCYJNY FLAGA WSPÓLNY HOT JEDNOSTKA STERUJĄCA INTERROGATORA ATC-1400A -2/ ARINC DME KABEL POŁĄCZENIOWY ATC-1400A -2/ WSKAŹNIK ARINC DME ŁĄCZY (J7) LUB JEDNOSTKĘ STERUJĄCĄ INTERROGAORA / ARINC DME (ZŁĄCZE WSKAŹNIKA DME) ZE WSKAŹNIKIEM Strona 6

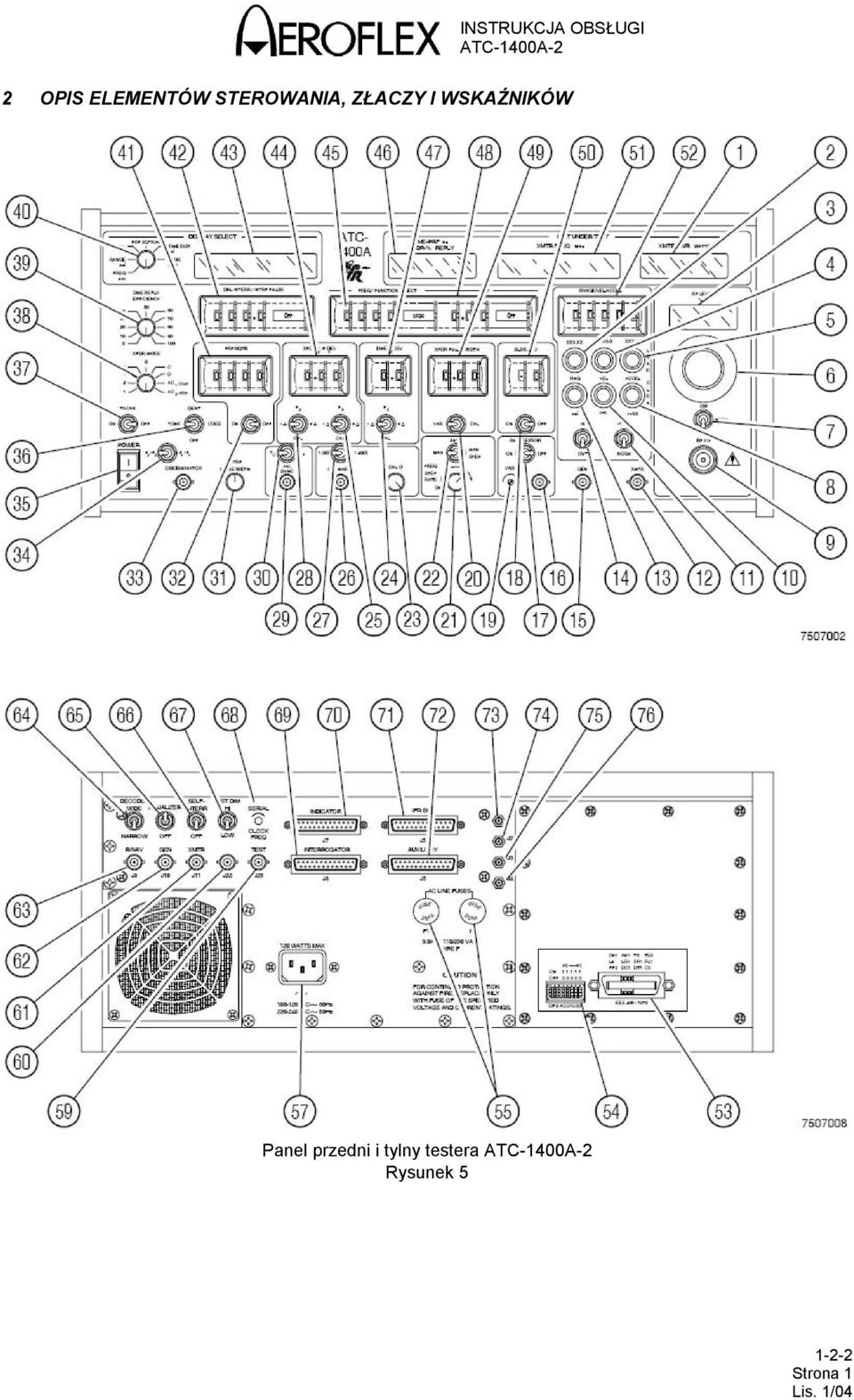

11 2 ELEMENTÓW STEROWANIA, ZŁACZY I WSKAŹNIKÓW Panel przedni i tylny testera Rysunek 5 Strona 1

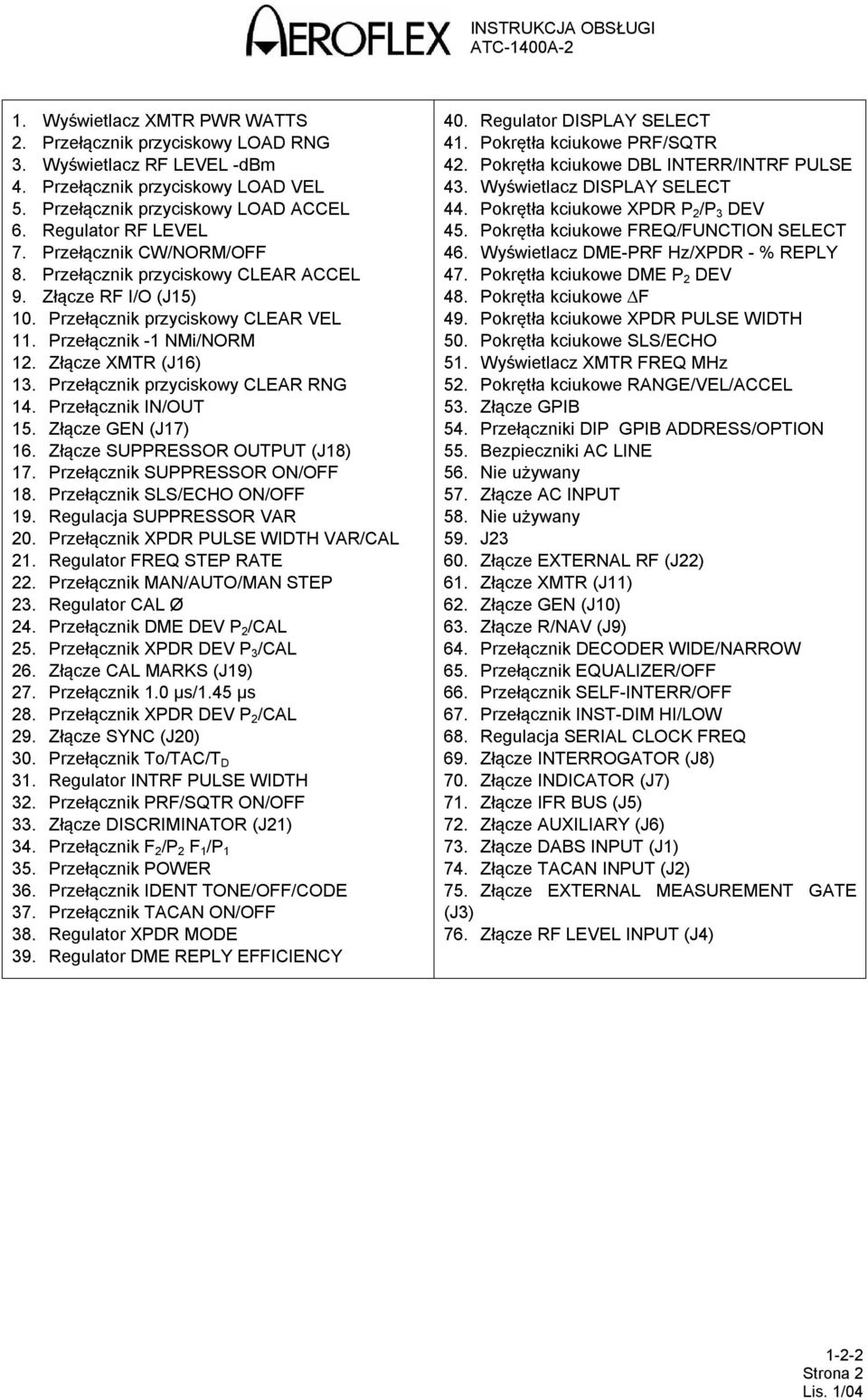

12 1. Wyświetlacz XMTR PWR WATTS 2. Przełącznik przyciskowy LOAD RNG 3. Wyświetlacz RF LEVEL -dbm 4. Przełącznik przyciskowy LOAD VEL 5. Przełącznik przyciskowy LOAD ACCEL 6. Regulator RF LEVEL 7. Przełącznik CW/NORM/OFF 8. Przełącznik przyciskowy CLEAR ACCEL 9. Złącze RF I/O (J15) 10. Przełącznik przyciskowy CLEAR VEL 11. Przełącznik -1 NMi/NORM 12. Złącze XMTR (J16) 13. Przełącznik przyciskowy CLEAR RNG 14. Przełącznik IN/OUT 15. Złącze GEN (J17) 16. Złącze SUPPRESSOR OUTPUT (J18) 17. Przełącznik SUPPRESSOR ON/OFF 18. Przełącznik SLS/ECHO ON/OFF 19. Regulacja SUPPRESSOR VAR 20. Przełącznik XPDR PULSE WIDTH VAR/CAL 21. Regulator FREQ STEP RATE 22. Przełącznik MAN/AUTO/MAN STEP 23. Regulator CAL Ø 24. Przełącznik DME DEV P 2 /CAL 25. Przełącznik XPDR DEV P 3 /CAL 26. Złącze CAL MARKS (J19) 27. Przełącznik 1.0 µs/1.45 µs 28. Przełącznik XPDR DEV P 2 /CAL 29. Złącze SYNC (J20) 30. Przełącznik To/TAC/T D 31. Regulator INTRF PULSE WIDTH 32. Przełącznik PRF/SQTR ON/OFF 33. Złącze DISCRIMINATOR (J21) 34. Przełącznik F 2 /P 2 F 1 /P Przełącznik POWER 36. Przełącznik IDENT TONE/OFF/CODE 37. Przełącznik TACAN ON/OFF 38. Regulator XPDR MODE 39. Regulator DME REPLY EFFICIENCY 40. Regulator DISPLAY SELECT 41. Pokrętła kciukowe PRF/SQTR 42. Pokrętła kciukowe DBL INTERR/INTRF PULSE 43. Wyświetlacz DISPLAY SELECT 44. Pokrętła kciukowe XPDR P 2 /P 3 DEV 45. Pokrętła kciukowe FREQ/FUNCTION SELECT 46. Wyświetlacz DME-PRF Hz/XPDR - % REPLY 47. Pokrętła kciukowe DME P 2 DEV 48. Pokrętła kciukowe F 49. Pokrętła kciukowe XPDR PULSE WIDTH 50. Pokrętła kciukowe SLS/ECHO 51. Wyświetlacz XMTR FREQ MHz 52. Pokrętła kciukowe RANGE/VEL/ACCEL 53. Złącze GPIB 54. Przełączniki DIP GPIB ADDRESS/OPTION 55. Bezpieczniki AC LINE 56. Nie używany 57. Złącze AC INPUT 58. Nie używany 59. J Złącze EXTERNAL RF (J22) 61. Złącze XMTR (J11) 62. Złącze GEN (J10) 63. Złącze R/NAV (J9) 64. Przełącznik DECODER WIDE/NARROW 65. Przełącznik EQUALIZER/OFF 66. Przełącznik SELF-INTERR/OFF 67. Przełącznik INST-DIM HI/LOW 68. Regulacja SERIAL CLOCK FREQ 69. Złącze INTERROGATOR (J8) 70. Złącze INDICATOR (J7) 71. Złącze IFR BUS (J5) 72. Złącze AUXILIARY (J6) 73. Złącze DABS INPUT (J1) 74. Złącze TACAN INPUT (J2) 75. Złącze EXTERNAL MEASUREMENT GATE (J3) 76. Złącze RF LEVEL INPUT (J4) Strona 2

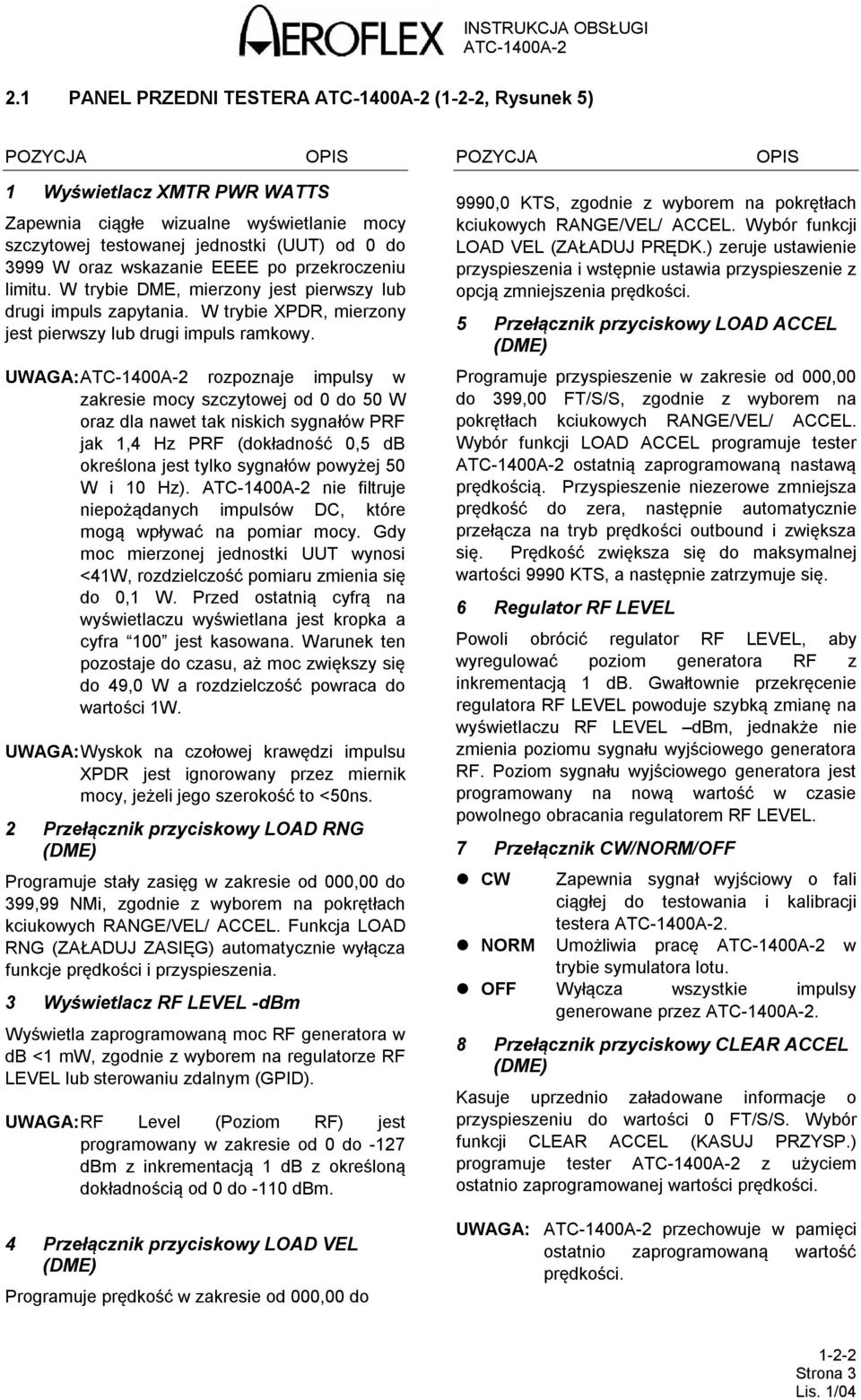

13 SECTION 3 INSTRUKCJA OBSŁUGI 2.1 PANEL PRZEDNI TESTERA (, Rysunek 5) 1 Wyświetlacz XMTR PWR WATTS Zapewnia ciągłe wizualne wyświetlanie mocy szczytowej testowanej jednostki (UUT) od 0 do 3999 W oraz wskazanie EEEE po przekroczeniu limitu. W trybie DME, mierzony jest pierwszy lub drugi impuls zapytania. W trybie XPDR, mierzony jest pierwszy lub drugi impuls ramkowy. UWAGA: rozpoznaje impulsy w zakresie mocy szczytowej od 0 do 50 W oraz dla nawet tak niskich sygnałów PRF jak 1,4 Hz PRF (dokładność 0,5 db określona jest tylko sygnałów powyżej 50 W i 10 Hz). nie filtruje niepożądanych impulsów DC, które mogą wpływać na pomiar mocy. Gdy moc mierzonej jednostki UUT wynosi <41W, rozdzielczość pomiaru zmienia się do 0,1 W. Przed ostatnią cyfrą na wyświetlaczu wyświetlana jest kropka a cyfra 100 jest kasowana. Warunek ten pozostaje do czasu, aż moc zwiększy się do 49,0 W a rozdzielczość powraca do wartości 1W. UWAGA: Wyskok na czołowej krawędzi impulsu XPDR jest ignorowany przez miernik mocy, jeżeli jego szerokość to <50ns. 2 Przełącznik przyciskowy LOAD RNG (DME) Programuje stały zasięg w zakresie od 000,00 do 399,99 NMi, zgodnie z wyborem na pokrętłach kciukowych RANGE/VEL/ ACCEL. Funkcja LOAD RNG (ZAŁADUJ ZASIĘG) automatycznie wyłącza funkcje prędkości i przyspieszenia. 3 Wyświetlacz RF LEVEL -dbm Wyświetla zaprogramowaną moc RF generatora w db <1 mw, zgodnie z wyborem na regulatorze RF LEVEL lub sterowaniu zdalnym (GPID). UWAGA: RF Level (Poziom RF) jest programowany w zakresie od 0 do -127 dbm z inkrementacją 1 db z określoną dokładnością od 0 do -110 dbm. 4 Przełącznik przyciskowy LOAD VEL (DME) Programuje prędkość w zakresie od 000,00 do 9990,0 KTS, zgodnie z wyborem na pokrętłach kciukowych RANGE/VEL/ ACCEL. Wybór funkcji LOAD VEL (ZAŁADUJ PRĘDK.) zeruje ustawienie przyspieszenia i wstępnie ustawia przyspieszenie z opcją zmniejszenia prędkości. 5 Przełącznik przyciskowy LOAD ACCEL (DME) Programuje przyspieszenie w zakresie od 000,00 do 399,00 FT/S/S, zgodnie z wyborem na pokrętłach kciukowych RANGE/VEL/ ACCEL. Wybór funkcji LOAD ACCEL programuje tester ostatnią zaprogramowaną nastawą prędkością. Przyspieszenie niezerowe zmniejsza prędkość do zera, następnie automatycznie przełącza na tryb prędkości outbound i zwiększa się. Prędkość zwiększa się do maksymalnej wartości 9990 KTS, a następnie zatrzymuje się. 6 Regulator RF LEVEL Powoli obrócić regulator RF LEVEL, aby wyregulować poziom generatora RF z inkrementacją 1 db. Gwałtownie przekręcenie regulatora RF LEVEL powoduje szybką zmianę na wyświetlaczu RF LEVEL dbm, jednakże nie zmienia poziomu sygnału wyjściowego generatora RF. Poziom sygnału wyjściowego generatora jest programowany na nową wartość w czasie powolnego obracania regulatorem RF LEVEL. 7 Przełącznik CW/NORM/OFF CW Zapewnia sygnał wyjściowy o fali ciągłej do testowania i kalibracji testera. NORM Umożliwia pracę w trybie symulatora lotu. OFF Wyłącza wszystkie impulsy generowane przez. 8 Przełącznik przyciskowy CLEAR ACCEL (DME) Kasuje uprzednio załadowane informacje o przyspieszeniu do wartości 0 FT/S/S. Wybór funkcji CLEAR ACCEL (KASUJ PRZYSP.) programuje tester z użyciem ostatnio zaprogramowanej wartości prędkości. UWAGA: przechowuje w pamięci ostatnio zaprogramowaną wartość prędkości. Strona 3

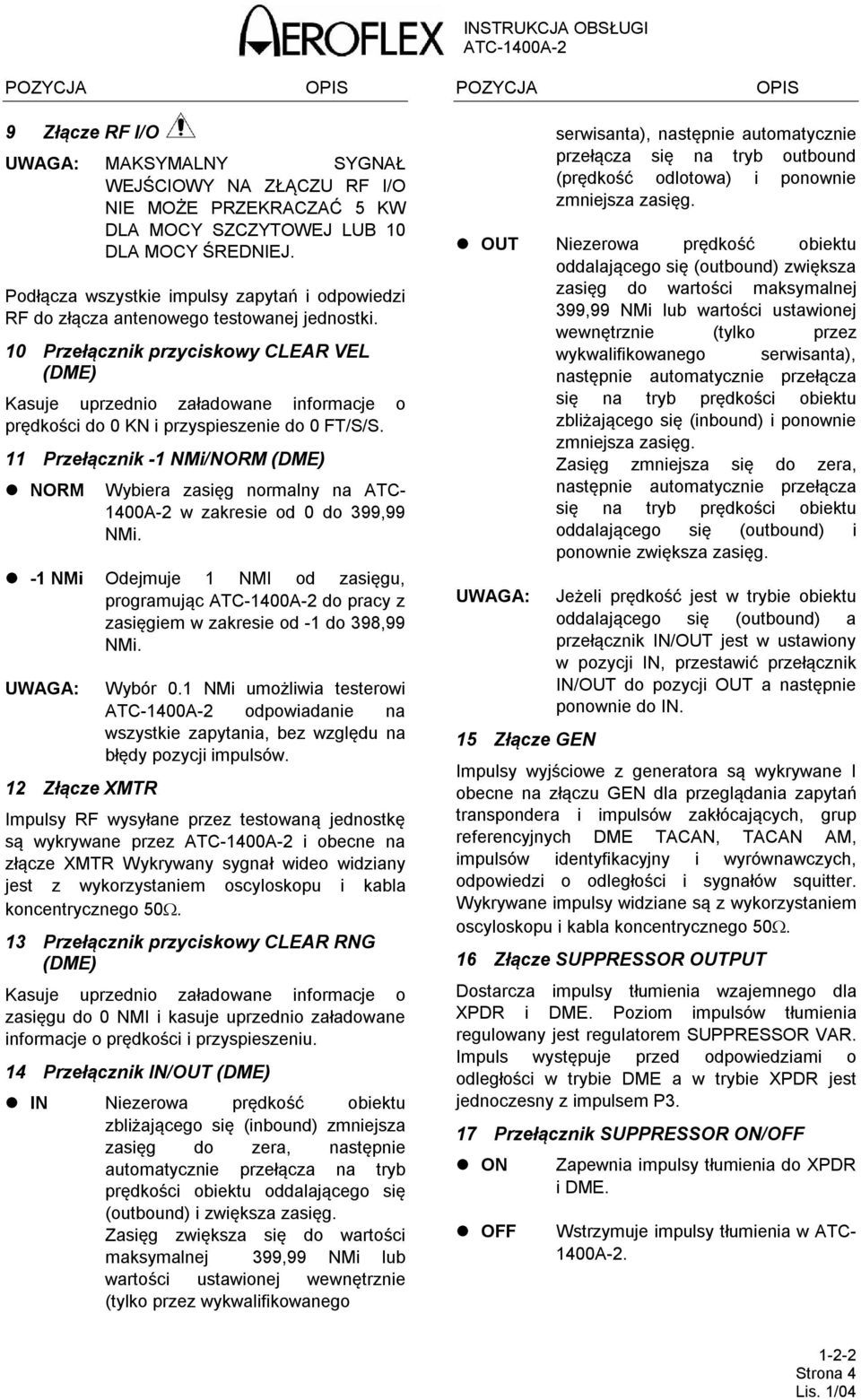

14 9 Złącze RF I/O UWAGA: MAKSYMALNY SYGNAŁ WEJŚCIOWY NA ZŁĄCZU RF I/O NIE MOŻE PRZEKRACZAĆ 5 KW DLA MOCY SZCZYTOWEJ LUB 10 DLA MOCY ŚREDNIEJ. Podłącza wszystkie impulsy zapytań i odpowiedzi RF do złącza antenowego testowanej jednostki. 10 Przełącznik przyciskowy CLEAR VEL (DME) Kasuje uprzednio załadowane informacje o prędkości do 0 KN i przyspieszenie do 0 FT/S/S. 11 Przełącznik -1 NMi/NORM (DME) NORM Wybiera zasięg normalny na ATC- 1400A-2 w zakresie od 0 do 399,99 NMi. -1 NMi Odejmuje 1 NMI od zasięgu, programując do pracy z zasięgiem w zakresie od -1 do 398,99 NMi. UWAGA: 12 Złącze XMTR Wybór 0.1 NMi umożliwia testerowi odpowiadanie na wszystkie zapytania, bez względu na błędy pozycji impulsów. Impulsy RF wysyłane przez testowaną jednostkę są wykrywane przez i obecne na złącze XMTR Wykrywany sygnał wideo widziany jest z wykorzystaniem oscyloskopu i kabla koncentrycznego Przełącznik przyciskowy CLEAR RNG (DME) Kasuje uprzednio załadowane informacje o zasięgu do 0 NMI i kasuje uprzednio załadowane informacje o prędkości i przyspieszeniu. 14 Przełącznik IN/OUT (DME) IN Niezerowa prędkość obiektu zbliżającego się (inbound) zmniejsza zasięg do zera, następnie automatycznie przełącza na tryb prędkości obiektu oddalającego się (outbound) i zwiększa zasięg. Zasięg zwiększa się do wartości maksymalnej 399,99 NMi lub wartości ustawionej wewnętrznie (tylko przez wykwalifikowanego serwisanta), następnie automatycznie przełącza się na tryb outbound (prędkość odlotowa) i ponownie zmniejsza zasięg. OUT Niezerowa prędkość obiektu oddalającego się (outbound) zwiększa zasięg do wartości maksymalnej 399,99 NMi lub wartości ustawionej wewnętrznie (tylko przez wykwalifikowanego serwisanta), następnie automatycznie przełącza się na tryb prędkości obiektu zbliżającego się (inbound) i ponownie zmniejsza zasięg. Zasięg zmniejsza się do zera, następnie automatycznie przełącza się na tryb prędkości obiektu oddalającego się (outbound) i ponownie zwiększa zasięg. UWAGA: 15 Złącze GEN Jeżeli prędkość jest w trybie obiektu oddalającego się (outbound) a przełącznik IN/OUT jest w ustawiony w pozycji IN, przestawić przełącznik IN/OUT do pozycji OUT a następnie ponownie do IN. Impulsy wyjściowe z generatora są wykrywane I obecne na złączu GEN dla przeglądania zapytań transpondera i impulsów zakłócających, grup referencyjnych DME TACAN, TACAN AM, impulsów identyfikacyjny i wyrównawczych, odpowiedzi o odległości i sygnałów squitter. Wykrywane impulsy widziane są z wykorzystaniem oscyloskopu i kabla koncentrycznego Złącze SUPPRESSOR OUTPUT Dostarcza impulsy tłumienia wzajemnego dla XPDR i DME. Poziom impulsów tłumienia regulowany jest regulatorem SUPPRESSOR VAR. Impuls występuje przed odpowiedziami o odległości w trybie DME a w trybie XPDR jest jednoczesny z impulsem P3. 17 Przełącznik SUPPRESSOR ON/OFF ON OFF Zapewnia impulsy tłumienia do XPDR i DME. Wstrzymuje impulsy tłumienia w ATC- 1400A-2. Strona 4

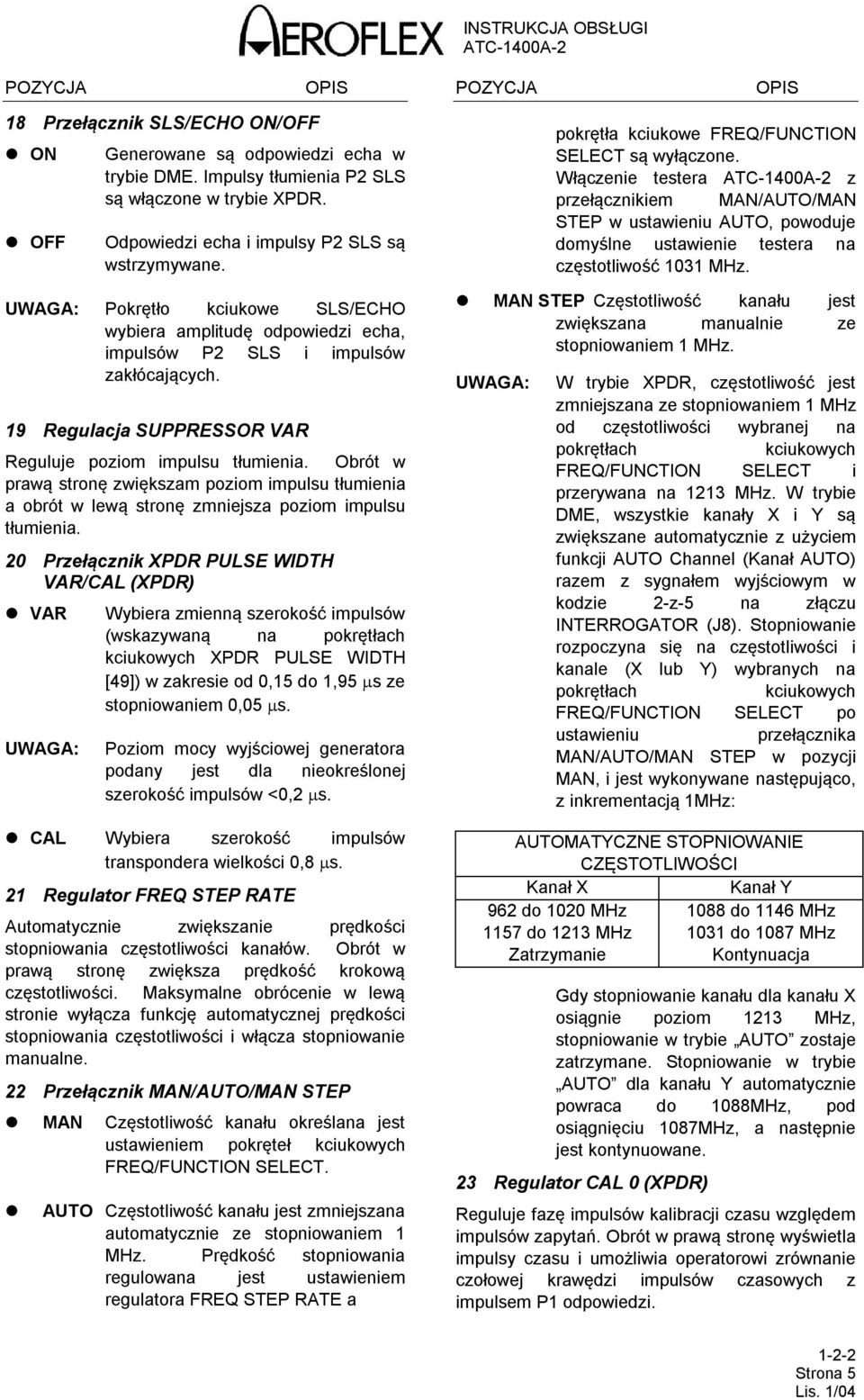

15 18 Przełącznik SLS/ECHO ON/OFF ON OFF Generowane są odpowiedzi echa w trybie DME. Impulsy tłumienia P2 SLS są włączone w trybie XPDR. Odpowiedzi echa i impulsy P2 SLS są wstrzymywane. UWAGA: Pokrętło kciukowe SLS/ECHO wybiera amplitudę odpowiedzi echa, impulsów P2 SLS i impulsów zakłócających. 19 Regulacja SUPPRESSOR VAR Reguluje poziom impulsu tłumienia. Obrót w prawą stronę zwiększam poziom impulsu tłumienia a obrót w lewą stronę zmniejsza poziom impulsu tłumienia. 20 Przełącznik XPDR PULSE WIDTH VAR/CAL (XPDR) VAR UWAGA: Wybiera zmienną szerokość impulsów (wskazywaną na pokrętłach kciukowych XPDR PULSE WIDTH [49]) w zakresie od 0,15 do 1,95 s ze stopniowaniem 0,05 s. Poziom mocy wyjściowej generatora podany jest dla nieokreślonej szerokość impulsów <0,2 s. CAL Wybiera szerokość impulsów transpondera wielkości 0,8 s. 21 Regulator FREQ STEP RATE Automatycznie zwiększanie prędkości stopniowania częstotliwości kanałów. Obrót w prawą stronę zwiększa prędkość krokową częstotliwości. Maksymalne obrócenie w lewą stronie wyłącza funkcję automatycznej prędkości stopniowania częstotliwości i włącza stopniowanie manualne. 22 Przełącznik MAN/AUTO/MAN STEP MAN Częstotliwość kanału określana jest ustawieniem pokręteł kciukowych FREQ/FUNCTION SELECT. AUTO Częstotliwość kanału jest zmniejszana automatycznie ze stopniowaniem 1 MHz. Prędkość stopniowania regulowana jest ustawieniem regulatora FREQ STEP RATE a pokrętła kciukowe FREQ/FUNCTION SELECT są wyłączone. Włączenie testera z przełącznikiem MAN/AUTO/MAN STEP w ustawieniu AUTO, powoduje domyślne ustawienie testera na częstotliwość 1031 MHz. MAN STEP Częstotliwość kanału jest zwiększana manualnie ze stopniowaniem 1 MHz. UWAGA: W trybie XPDR, częstotliwość jest zmniejszana ze stopniowaniem 1 MHz od częstotliwości wybranej na pokrętłach kciukowych FREQ/FUNCTION SELECT i przerywana na 1213 MHz. W trybie DME, wszystkie kanały X i Y są zwiększane automatycznie z użyciem funkcji AUTO Channel (Kanał AUTO) razem z sygnałem wyjściowym w kodzie 2-z-5 na złączu INTERROGATOR (J8). Stopniowanie rozpoczyna się na częstotliwości i kanale (X lub Y) wybranych na pokrętłach kciukowych FREQ/FUNCTION SELECT po ustawieniu przełącznika MAN/AUTO/MAN STEP w pozycji MAN, i jest wykonywane następująco, z inkrementacją 1MHz: AUTOMATYCZNE STOPNIOWANIE CZĘSTOTLIWOŚCI Kanał X Kanał Y 962 do 1020 MHz 1088 do 1146 MHz 1157 do 1213 MHz 1031 do 1087 MHz Zatrzymanie Kontynuacja Gdy stopniowanie kanału dla kanału X osiągnie poziom 1213 MHz, stopniowanie w trybie AUTO zostaje zatrzymane. Stopniowanie w trybie AUTO dla kanału Y automatycznie powraca do 1088MHz, pod osiągnięciu 1087MHz, a następnie jest kontynuowane. 23 Regulator CAL 0 (XPDR) Reguluje fazę impulsów kalibracji czasu względem impulsów zapytań. Obrót w prawą stronę wyświetla impulsy czasu i umożliwia operatorowi zrównanie czołowej krawędzi impulsów czasowych z impulsem P1 odpowiedzi. Strona 5

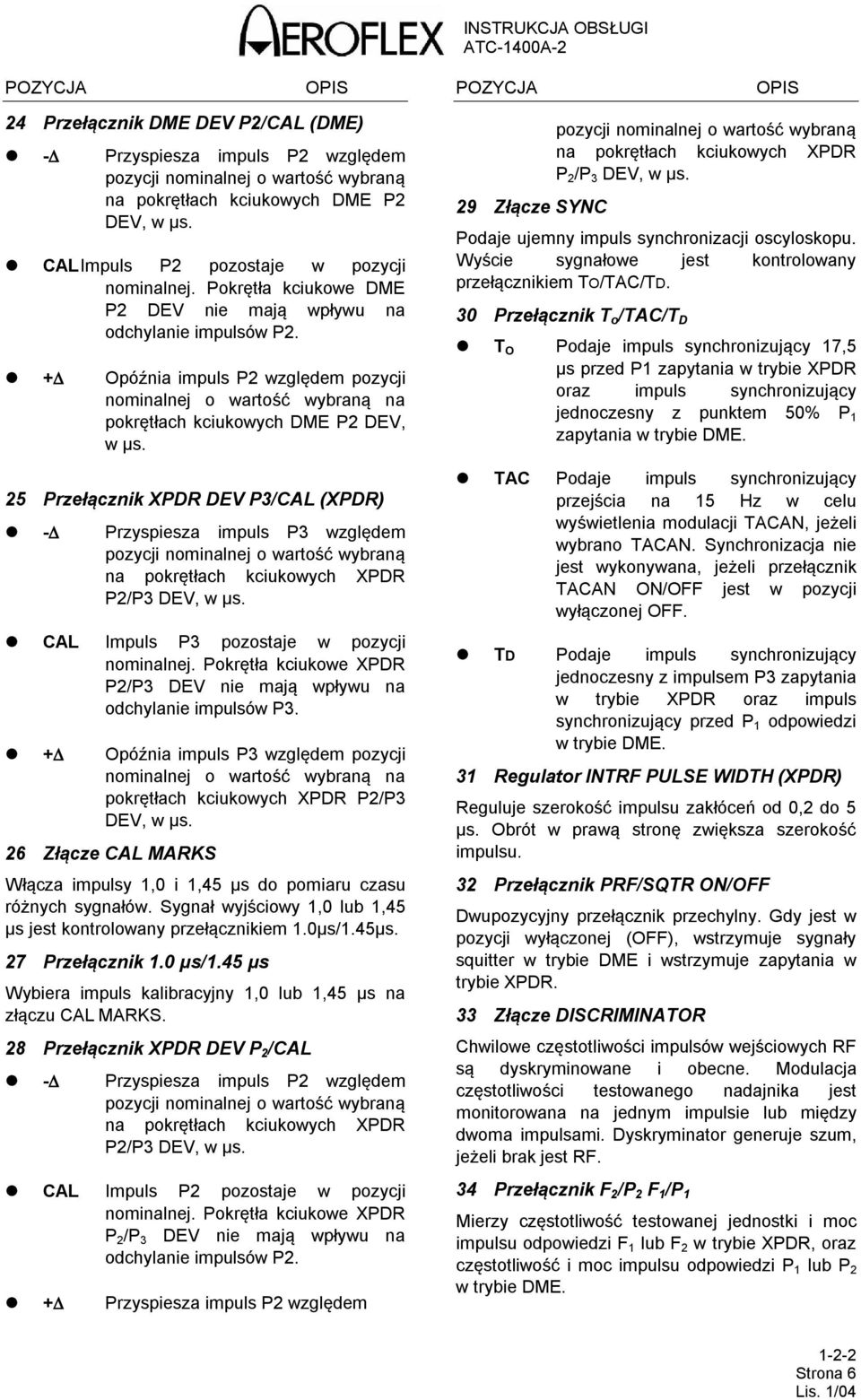

16 24 Przełącznik DME DEV P2/CAL (DME) - Przyspiesza impuls P2 względem pozycji nominalnej o wartość wybraną na pokrętłach kciukowych DME P2 DEV, w μs. CAL Impuls P2 pozostaje w pozycji nominalnej. Pokrętła kciukowe DME P2 DEV nie mają wpływu na odchylanie impulsów P2. + Opóźnia impuls P2 względem pozycji nominalnej o wartość wybraną na pokrętłach kciukowych DME P2 DEV, w μs. 25 Przełącznik XPDR DEV P3/CAL (XPDR) - Przyspiesza impuls P3 względem pozycji nominalnej o wartość wybraną na pokrętłach kciukowych XPDR P2/P3 DEV, w μs. CAL Impuls P3 pozostaje w pozycji nominalnej. Pokrętła kciukowe XPDR P2/P3 DEV nie mają wpływu na odchylanie impulsów P3. + Opóźnia impuls P3 względem pozycji nominalnej o wartość wybraną na pokrętłach kciukowych XPDR P2/P3 DEV, w μs. 26 Złącze CAL MARKS Włącza impulsy 1,0 i 1,45 μs do pomiaru czasu różnych sygnałów. Sygnał wyjściowy 1,0 lub 1,45 μs jest kontrolowany przełącznikiem 1.0μs/1.45μs. 27 Przełącznik 1.0 μs/1.45 μs Wybiera impuls kalibracyjny 1,0 lub 1,45 μs na złączu CAL MARKS. 28 Przełącznik XPDR DEV P 2 /CAL - Przyspiesza impuls P2 względem pozycji nominalnej o wartość wybraną na pokrętłach kciukowych XPDR P2/P3 DEV, w μs. CAL Impuls P2 pozostaje w pozycji nominalnej. Pokrętła kciukowe XPDR P 2 /P 3 DEV nie mają wpływu na odchylanie impulsów P2. + Przyspiesza impuls P2 względem 29 Złącze SYNC pozycji nominalnej o wartość wybraną na pokrętłach kciukowych XPDR P 2 /P 3 DEV, w μs. Podaje ujemny impuls synchronizacji oscyloskopu. Wyście sygnałowe jest kontrolowany przełącznikiem TO/TAC/TD. 30 Przełącznik T o /TAC/T D T O Podaje impuls synchronizujący 17,5 μs przed P1 zapytania w trybie XPDR oraz impuls synchronizujący jednoczesny z punktem 50% P 1 zapytania w trybie DME. TAC Podaje impuls synchronizujący przejścia na 15 Hz w celu wyświetlenia modulacji TACAN, jeżeli wybrano TACAN. Synchronizacja nie jest wykonywana, jeżeli przełącznik TACAN ON/OFF jest w pozycji wyłączonej OFF. TD Podaje impuls synchronizujący jednoczesny z impulsem P3 zapytania w trybie XPDR oraz impuls synchronizujący przed P 1 odpowiedzi w trybie DME. 31 Regulator INTRF PULSE WIDTH (XPDR) Reguluje szerokość impulsu zakłóceń od 0,2 do 5 μs. Obrót w prawą stronę zwiększa szerokość impulsu. 32 Przełącznik PRF/SQTR ON/OFF Dwupozycyjny przełącznik przechylny. Gdy jest w pozycji wyłączonej (OFF), wstrzymuje sygnały squitter w trybie DME i wstrzymuje zapytania w trybie XPDR. 33 Złącze DISCRIMINATOR Chwilowe częstotliwości impulsów wejściowych RF są dyskryminowane i obecne. Modulacja częstotliwości testowanego nadajnika jest monitorowana na jednym impulsie lub między dwoma impulsami. Dyskryminator generuje szum, jeżeli brak jest RF. 34 Przełącznik F 2 /P 2 F 1 /P 1 Mierzy częstotliwość testowanej jednostki i moc impulsu odpowiedzi F 1 lub F 2 w trybie XPDR, oraz częstotliwość i moc impulsu odpowiedzi P 1 lub P 2 w trybie DME. Strona 6

17 35 Przełącznik POWER / Włącza (I) lub wyłącza (O) zewnętrzne zasilanie AC testera. 36 Przełącznik IDENT TONE/OFF/CODE (DME) TONE Włącza ton CW 1350 Hz. OFF Wstrzymuje tony ciągłe i kodowe. CODE Moduluje ton 1350 Hz z kodem Morse a IFR. Częstotliwość powtórzeń wynosi około 30 sekund. 37 Przełącznik TACAN ON/OFF (DME) ON Symuluje stancję naziemną TACAN. Azymut jest ustalony na 180 o. Zapewniona jest synchronizacja 15 Hz do obserwacji modulacji TACAN na złączu SYNC. OFF Wstrzymuje sygnały TACAN generowane przez. 38 Regulator XPDR MODE (XPDR) Wybiera nominalną pozycję impulsu P 3 zapytań XPDR. Pozycje AC 1 i AC 2 powodują naprzemienne zapytania A i C. Synchronizacja następuje przed zapytaniem A, gdy wybrana jest pozycja AC 1, i przed zapytaniem C, gdy wybrana jest pozycja AC 2. UWAGA: Odstęp impulsów zapytań w modzie A jest taki sam jak w IFF Mod Regulator DME REPLY EFFICIENCY (DME) Odpowiedzi o odległości są generowane tylko w odpowiedzi na ważne zapytanie (tj. odstęp P 1 do P 2 równy 12 lub 36 µs). Wybór dowolnej pozycji powoduje wybór skutecznej liczby odpowiedzi testera (tj. 50 równa się 50% częstości odpowiedzi a 100 równa się 100% częstości odpowiedzi). 40 Regulator DISPLAY SELECT Wyświetlacz DISPLAY SELECT wyświetla warunek danego testu dotyczący następujących ustawień: FREQ MHz Wyświetla A, gdy symulator pracuje w trybie automatycznym. Wyświetla E, w przypadku nieprawidłowego zaprogramowania. Po wybraniu na pokrętłach kciukowych FREQ/FUNCTION SELECT następuje zliczanie i wyświetlanie częstotliwości symulatora w MHz. Częstotliwość jest regulowana w zakresie 10 khz żądanego kanału poprzez monitorowanie tego wyświetlacza. Włącza szeregowe wyjście sygnałów odpowiedzi o odległości symulatora na złączu INDICATOR (J7). RANGE NMi (DME) Wyświetla opóźnienie odległości w NMI, gdy włączony jest przełącznik przyciskowy LOAD RNG. Wyświetla C, aby wskazać odległość ujemną. Odległość wynosi <1 NMi. (tj., wyświetlacz wyświetla C--0.01). Wyświetla OFF, gdy pokrętła kciukowe FREQ/FUNCTION SELECT są ustawione na XPDR. Włącza szeregowe wyjście danych sygnałów odpowiedzi o odległości symulatora na złączu INDICATOR (J7). UWAGA: Ten wyświetlacz służy do monitorowania opóźnienia odległości, gdy zaprogramowana jest prędkość niezerowa. VEL KTS (DME) W sposób ciągły wyświetla prędkość symulatora w KTS i jest używany do monitorowania prędkości gdy zaprogramowane jest przyspieszenie. Wyświetla OFF, gdy pokrętła kciukowe FREQ/FUNCTION SELECT są ustawione na XPDR. Włącza szeregowe wyjście danych o odległości symulatora na złączu INDICATOR (J7). UWAGA: Wyświetlacz DISPLAY SELECT służy do monitorowania prędkości gdy zaprogramowane jest przyspieszenie. Wartość przyspieszenia nie jest wyświetlana ale można ją odczytać na pokrętłach kciukowych RANGE/VEL/ACCEL. Strona 7

18 PRF/SQTR Hz (DME) XPDR CODE (XPDR) Zliczana i wyświetlana jest łączna liczba i typ par impulsów. Grupy referencyjne (główne i pomocnicze) Impuls indentyfikacyjny i wyrównawczy Odpowiedzi echa Odpowiedzi odległości Odpowiedzi squitter Wyświetla OFF, gdy przełącznik CW/NORM/OFF jest ustawiony w pozycji CW lub OFF. Włącza szeregowe wyjście sygnałów odpowiedzi o odległości symulatora na złączu INDICATOR (J7). PRF/SQTR Hz (XPDR) Zliczanie i wyświetlania na wyświetlaczu DISPLAY SELECT całkowitej liczby zapytań na sekundę wybranej na pokrętłach kciukowych PRF/SQTR. DME DIST NMi (DME) Wyświetla szeregowe wejście sygnałów odpowiedzi o odległości interrogatora na wyświetlaczu DISPLAY SELECT. Wyświetla DDDD.DD do czasu, aż otrzyma od interrogatora ważną etykietę poprzez złącze INTERROGATOR (J8). Wyświetlane są tylko dane odbierane po ważnej etykiecie i ostatnie odebrane ważne dane. Włącza szeregowe wyjście sygnałów odpowiedzi o odległości interrogatora do testowanego wskaźnika poprzez złącze INDICATOR (J7). Gdy regulator DISPLAY SELECT jest ustawiony w pozycji DME DIST NMi, testowany wskaźnik odczytuje tylko sygnały wyjściowe interrogatora. Gdy regulator DISPLAY SELECT jest ustawiony w innej pozycji, testowany wskaźnik odczytuje odpowiedzi o odległości testera. Wyświetlacz DISPLAY SELECT jest resetowany a ostatnie ważne odebrane dane są kasowane z wyświetlacza w wyniku przestawienia regulatora DISPLAY SELECT do inne dowolnej pozycji, a następnie ponownie do DME DIST NMi. Wyświetla OFF, gdy pokrętła kciukowe FREQ/FUNCTION SELECT są ustawione na XPDR. Czterocyfrowy kod ósemkowy jest rozkodowywany i wyświetlany dla odpowiedzi identyfikacyjnych w modzie A.; odpowiedzi o wysokości w modzie C są wyświetlane w formie czterocyfrowego kodu ósemkowego lub wysokości w tysiącach stóp. Regulator XPDR MODE określa, która odpowiedź jest rozkodowywana i który format jest wyświetlany na wyświetlaczu DISPLAY SELECT. Wyświetla CCCCCC lub CCCCC.C, gdy liczba odpowiedzi XPDR wynosi zero. Wyświetla OFF, gdy pokrętła kciukowe FREQ/FUNCTION SELECT są ustawione na DME. 41 Pokrętła kciukowe PRF/SQTR DME Wyświetla średnią częstotliwość sygnałów squitter w Hz. UWAGA: Squitter testera jest definiowany jako pary impulsów poziomu nominalnego o losowym odstępie, generowane przy średniej częstotliwości sygnałów squitter, wybranej ustawieniem pokrętła kciukowego. XPDR Wybiera częstotliwość zapytań w Hz. Gdy wybrane są zapytania podwójne, częstotliwość zapytań jest dwa razy większa niż ustawienie pokrętła. Gdy regulator XPDR MODE jest ustawiony w pozycji AC 1 lub AC 2, zapytania wynoszą 50% ustawienia na pokrętle. 42 Pokrętła kciukowe DBL INTERR/INTRF PULSE (XPDR) Wybiera zapytania podwójne lub impuls zakłóceń. Liczby, w μs, odnoszą się do funkcji widocznych w oknie. Unieważnia normalny tryb XPDR. 43 Wyświetlacz DISPLAY SELECT Wyświetla informacje wybrane na regulatorze DISPLAY SELECT. 44 Pokrętła kciukowe XPDR P 2 /P 3 DEV (XPDR) Odchyla impuls P 2 lub P 3 do pozycji nominalnej, w μs, o wartość wybraną na pokrętłach. Strona 8

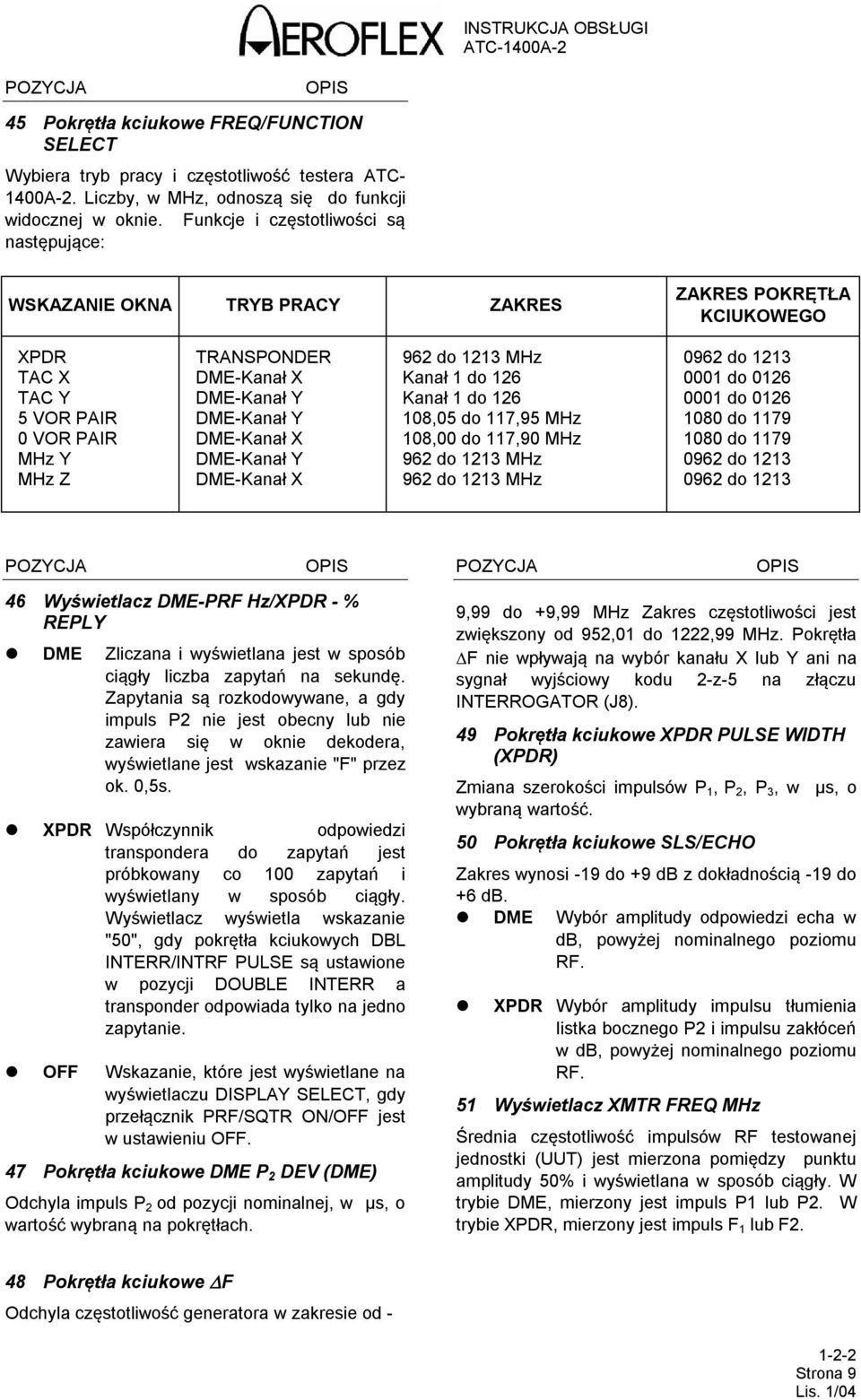

19 45 Pokrętła kciukowe FREQ/FUNCTION SELECT Wybiera tryb pracy i częstotliwość testera ATC- 1400A-2. Liczby, w MHz, odnoszą się do funkcji widocznej w oknie. Funkcje i częstotliwości są następujące: WSKAZANIE OKNA TRYB PRACY ZAKRES ZAKRES POKRĘTŁA KCIUKOWEGO XPDR TAC X TAC Y 5 VOR PAIR 0 VOR PAIR MHz Y MHz Z TRANSPONDER DME-Kanał X DME-Kanał Y DME-Kanał Y DME-Kanał X DME-Kanał Y DME-Kanał X 962 do 1213 MHz Kanał 1 do 126 Kanał 1 do ,05 do 117,95 MHz 108,00 do 117,90 MHz 962 do 1213 MHz 962 do 1213 MHz 0962 do do do do do do do Wyświetlacz DME-PRF Hz/XPDR - % REPLY DME Zliczana i wyświetlana jest w sposób ciągły liczba zapytań na sekundę. Zapytania są rozkodowywane, a gdy impuls P2 nie jest obecny lub nie zawiera się w oknie dekodera, wyświetlane jest wskazanie "F" przez ok. 0,5s. XPDR Współczynnik odpowiedzi transpondera do zapytań jest próbkowany co 100 zapytań i wyświetlany w sposób ciągły. Wyświetlacz wyświetla wskazanie "50", gdy pokrętła kciukowych DBL INTERR/INTRF PULSE są ustawione w pozycji DOUBLE INTERR a transponder odpowiada tylko na jedno zapytanie. OFF Wskazanie, które jest wyświetlane na wyświetlaczu DISPLAY SELECT, gdy przełącznik PRF/SQTR ON/OFF jest w ustawieniu OFF. 47 Pokrętła kciukowe DME P 2 DEV (DME) Odchyla impuls P 2 od pozycji nominalnej, w μs, o wartość wybraną na pokrętłach. 9,99 do +9,99 MHz Zakres częstotliwości jest zwiększony od 952,01 do 1222,99 MHz. Pokrętła F nie wpływają na wybór kanału X lub Y ani na sygnał wyjściowy kodu 2-z-5 na złączu INTERROGATOR (J8). 49 Pokrętła kciukowe XPDR PULSE WIDTH (XPDR) Zmiana szerokości impulsów P 1, P 2, P 3, w μs, o wybraną wartość. 50 Pokrętła kciukowe SLS/ECHO Zakres wynosi -19 do +9 db z dokładnością -19 do +6 db. DME Wybór amplitudy odpowiedzi echa w db, powyżej nominalnego poziomu RF. XPDR Wybór amplitudy impulsu tłumienia listka bocznego P2 i impulsu zakłóceń w db, powyżej nominalnego poziomu RF. 51 Wyświetlacz XMTR FREQ MHz Średnia częstotliwość impulsów RF testowanej jednostki (UUT) jest mierzona pomiędzy punktu amplitudy 50% i wyświetlana w sposób ciągły. W trybie DME, mierzony jest impuls P1 lub P2. W trybie XPDR, mierzony jest impuls F 1 lub F2. 48 Pokrętła kciukowe F Odchyla częstotliwość generatora w zakresie od - Strona 9

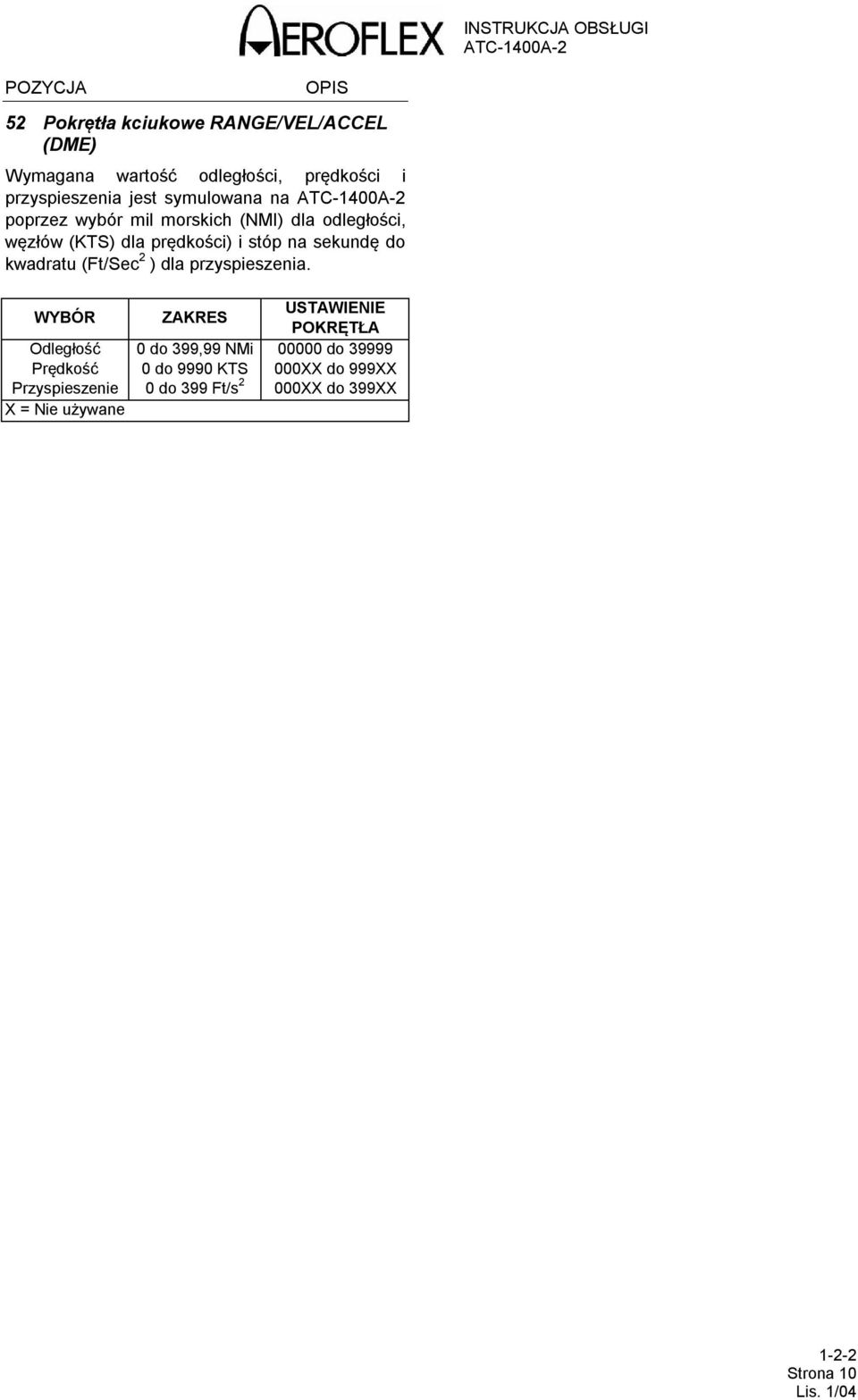

20 52 Pokrętła kciukowe RANGE/VEL/ACCEL (DME) Wymagana wartość odległości, prędkości i przyspieszenia jest symulowana na poprzez wybór mil morskich (NMI) dla odległości, węzłów (KTS) dla prędkości) i stóp na sekundę do kwadratu (Ft/Sec 2 ) dla przyspieszenia. WYBÓR Odległość Prędkość Przyspieszenie X = Nie używane ZAKRES 0 do 399,99 NMi 0 do 9990 KTS 0 do 399 Ft/s 2 USTAWIENIE POKRĘTŁA do XX do 999XX 000XX do 399XX Strona 10

21 2.2 PANEL TYLNY TESTERA (, Rysunek 5) INSTRUKCJA OBSŁUGI ZAINSTALOWANA OPCJA MOCY 0,1 W WŁĄCZONY POMIAR MOCY 0,1 W WŁĄCZ MONITOR (SERWIS) ADRES GPIB A5-A1 53 Złącze GPIB 58 Nie używany 24-pinowe złącze żeńskie zgodne ze standardem IEEE do podłączania uniwersalnych urządzeń programowalnych. 54 Przełączniki DIP GPIB ADDRESS/OPTION Ośmiosegmentowy przełącznik DIP do ustawiania opcji konfiguracyjnych i adresu magistrali IEEE- 488 dla pracy w trybie sterowania zdalnego: Jeżeli skrajny lewy przełącznik (SW1) jest w pozycji włączonej ON, wyświetla właściwe pomiary mocy i zakłada, że zainstalowana jest opcja o niskiej mocy. UWAGA: Jeżeli przełącznik SWQ jest w pozycji OFF, wyświetla dwukrotnie większe wskazanie aniżeli rzeczywista moc mierzona. Jeżeli drugi od lewej przełącznik (SW2) jest ustawiony w pozycji ON, włącza wyświetlanie niskiej mocy (dziesiętne wata poniżej 40W), jeżeli SW1 jest też w pozycji ON. UWAGA: Niektóre testy S-1403 wymagają, aby tryb ten był wyłączony. 55 Bezpieczniki AC LINE Bezpieczniki linii zasilania wejściowego ATC- 1400A-2. Prawidłowy rozmiar i typ bezpieczników podano w roz Nie używany 57 Złącze AC INPUT Zawiera standardowe gniazdo trzystykowe dla kabla zasilającego. 59 J23 Nie używany. 60 Złącze EXTERNAL RF (J22) Wejście RF o mocy szczytowej <20W. 61 Złącze XMTR (J11) Impulsy RF nadawane przez testowaną jednostkę (UUT) są wykrywane przez detektor napięcia liniowego a wypadkowy sygnał wideo jest przycinany w punkcie 50% i obecny na złączu XMTR. Sygnał kompatybilny z TTL jest widziany przy użyciu oscyloskopu i kabla koncentrycznego 50 Ω. 62 Złącze GEN (J10) Sygnał kompatybilny z TTL, który moduluje wyjście generatorowe jest buforowany i obecny na złączu GEN. Generowane impulsy widziane są z wykorzystaniem oscyloskopu i kabla koncentrycznego Złącze R/NAV (J9) Dwa impulsy 7 µs są obecne w celu testowania komputerów nawigacji obszarowej. Jeden impuls jest jednoczesny z impulsem zapytania a drugi z jest jednoczesny z impulsem odpowiedzi. 64 Przełącznik DECODER WIDE/NARROW NARROW Wybiera okno 1 μs, wycentrowane na 12 lub 3 μs od P1, w trybie DME. Wybiera okno 220 ns, wycentrowane na F2, w trybie XPDR. WIDE Wybiera okno 4 μs, wycentrowane na 12 lub 36 μs od P1, w trybie DME. Wybiera okno 750 ns, wycentrowane na F2, w trybie XPDR. Strona 11

22 UWAGA: W trybie DME; jeżeli punkt 50% impulsu P2 jest zgodny ze standardem ARINC 568, ATC-1400A- 2 generuje odpowiedzi o odpowiedzi przy ustawieniu NARROW. W przypadku wątpliwego odstępu impulsu testowanej jednostki (UUT), ustawiany jest tryb WIDE. 65 Przełącznik EQUALIZER/OFF (DME) Impuls wyrównawczy generowany 100 μs po impulsie identyfikacyjnym, tylko gdy przełącznik IDENT TONE/OFF/CODE jest ustawiony w pozycji TONE lub CODE. 66 Przełącznik SELF-INTERR/OFF (DME) jest przepytywany i generuje odpowiedzi o odpowiedzi bez testowanej jednostki DME. Częstość samo-zapytań określona jest ustawieniem na pokrętła kciukowych PRF/SQTR. Liczba sygnałów squitter jest nieskalibrowana, gdy włączona jest funkcja samo-zapytań (SELF- INTERR). 67 Przełącznik INST-DIM HI/LOW (DME) Przeznaczony do testowania obwodów przygaszania wskaźnika ARINC 568 DME HI Sygnał 5 V podany na Pin 7 złącza INDICATOR (J7). LOW Sygnał otwarcia (Open) podany na Pin 7 złącza INDICATOR (J7). 68 Regulacja SERIAL CLOCK FREQ (DME) Reguluje szeregowy sygnał wyjściowy częstotliwości zegara na złączu INDICATOR (J7) w zakresie od 7 do 14kHz. Obrót w prawą stronę zwiększa częstotliwość sygnału wyjściowego. 69 Złącze INTERROGATOR (J8) (DME) 25-pinowe złącze żeńskie do podłączania testowanego interrogatora DME. kieruje testowaną jednostką (UUT) z użyciem sygnałów wyjściowych kodu 2-z-5. Dane o odległości są odbierana z UUT i wyświetlane na wyświetlaczu DISPLAY SELECT, gdy regulator DISPLAY SELECT jest w ustawieniu DME DIST NMi. 70 Złącze INDICATOR (J7) (DME) 25-pinowe złącze żeńskie do podłączania wskaźnika ARINC 568 DME. Testowany wskaźnik wyświetla dokładne dane o odległości wysyłane przez interrogator, wyświetlane na wyświetlaczu DISPLAY SELECT, gdy regulator DISPLAY SELECT jest w ustawieniu DME DIST NMi. Wskaźnik wyświetla odległość ATC-14002A-2 we wszystkich innych pozycjach. 71 Złącze IFR BUS (J5) 25-pinowe złącze żeńskie przeznaczone wyłącznie dla Aeroflex. 72 Złącze AUXILIARY (J6) 25-pinowe złącze żeńskie dla urządzeń pomocniczych. 73 Złącze DABS INPUT (J1) (XPDR) Złącze wejścia SMB odbiera modulację PSK z symulatora systemu DABS (ang. Discrete Address Beacon System System radiolatarni z adresami dyskretnymi). 74 Złącze TACAN INPUT (J2) (DME) Złącze sygnału wejściowego SMB do podłączana symulatora systemu TACAN. 75 Złącze EXTERNAL MEASUREMENT GATE (J3) Umożliwia pomiar impulsów innych niż F2/P2 i F1/P1 po podłączeniu do testera pomocniczego S MODE S. 76 Złącze RF LEVEL INPUT (J4) Dodatkowa regulacja poziomu ±3 db dla sygnału wyjściowego RF. Strona 12
