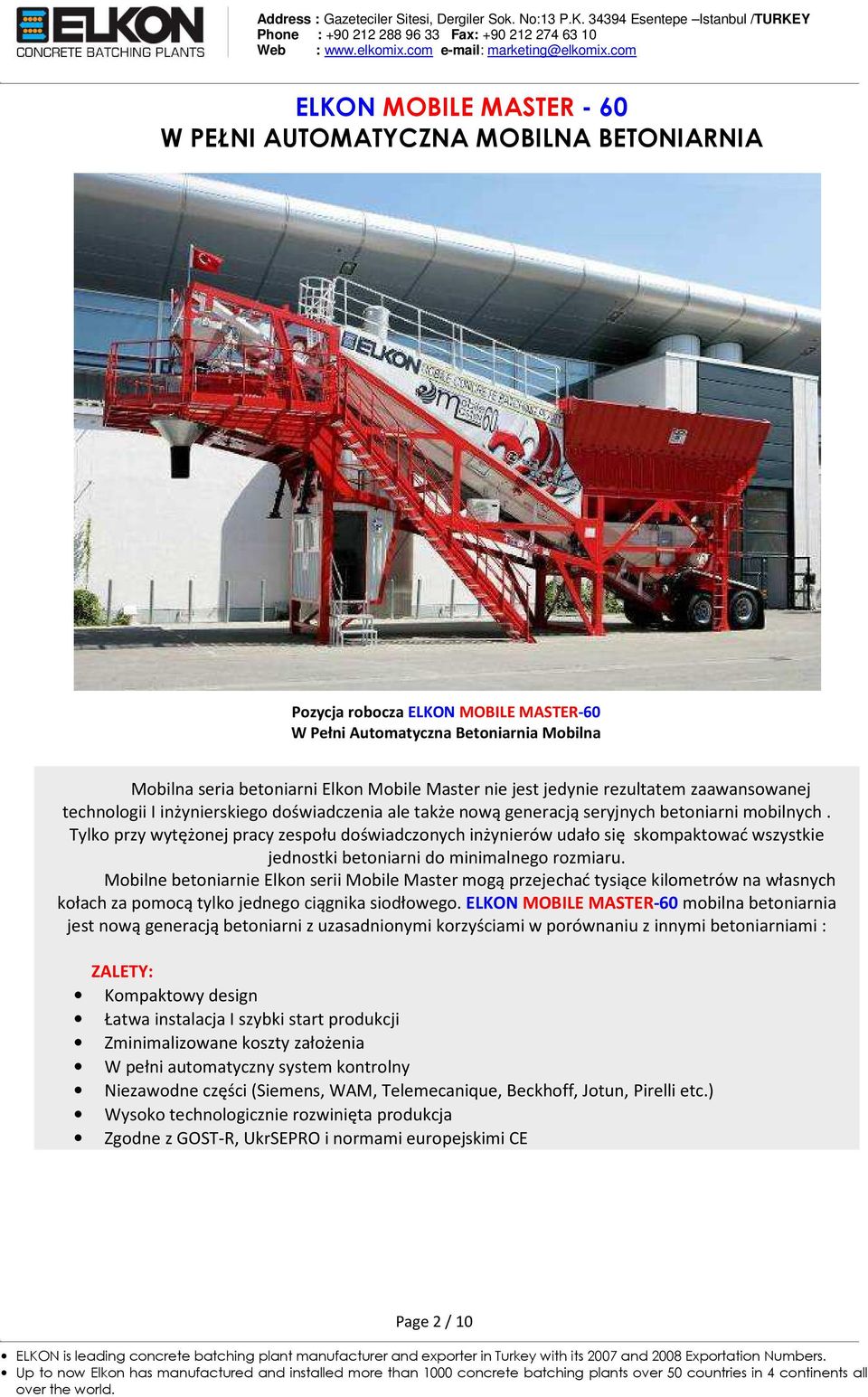

1 ELKON MOBILE MASTER - 60 W PEŁNI AUTOMATYCZNA MOBILNA BETONIARNIA Pozycja robocza ELKON MOBILE MASTER-60 W Pełni Automatyczna Betoniarnia Mobilna Mobilna seria betoniarni Elkon Mobile Master nie jest jedynie rezultatem zaawansowanej technologii I inżynierskiego doświadczenia ale także nową generacją seryjnych betoniarni mobilnych. Tylko przy wytężonej pracy zespołu doświadczonych inżynierów udało się skompaktować wszystkie jednostki betoniarni do minimalnego rozmiaru. Mobilne betoniarnie Elkon serii Mobile Master mogą przejechać tysiące kilometrów na własnych kołach za pomocą tylko jednego ciągnika siodłowego. ELKON MOBILE MASTER-60 mobilna betoniarnia jest nową generacją betoniarni z uzasadnionymi korzyściami w porównaniu z innymi betoniarniami : ZALETY: Kompaktowy design Łatwa instalacja I szybki start produkcji Zminimalizowane koszty założenia W pełni automatyczny system kontrolny Niezawodne części (Siemens, WAM, Telemecanique, Beckhoff, Jotun, Pirelli etc.) Wysoko technologicznie rozwinięta produkcja Zgodne z GOST-R, UkrSEPRO i normami europejskimi CE Page 2 / 10

Tylko przy wytężonej pracy zespołu doświadczonych inżynierów udało się skompaktować wszystkie jednostki betoniarni do minimalnego rozmiaru.

2 ELKON MOBILE MASTER Zasobnik kruszywa 2. Dozownik kruszywa 3. Podajnik taśmowy 4.Mieszalnik talerzowy ELKON, 5. Dozownik cementu 6. Dozownik wody 7. Dozownik dodatków 8. Podajnik ślimakowy 9. Konstrukcja wsporna, 10. Kabina operatora 11. Wbudowany silos na 36t 12. Filtr silosa cementu Pozycja robocza ELKON MOBILE MASTER-60 W Pełni Automatyczna Betoniarnia Mobilna (Dwustronna rampa betonowa do ładowania kruszywa) Page 3 / 10

Podajnik ślimakowy 9. Konstrukcja wsporna, 10. Kabina operatora 11. Wbudowany silos na 36t 12.

3 Pozycja robocza ELKON MOBILE MASTER-60 W Pełni Automatyczna Betoniarnia Mobilna (Automatyczny System Załadunku Kruszywa OPCJA1) Page 4 / 10

4 Page 5 / 10

5 SPECYFIKACJE TECHNICZNE 1. ZASOBNIK KRUSZYWA Objętość : 4x10=40 m³ Konstrukcja spawana i skręcana 4 komory Można przechowywać 4 różne rodzaje kruszywa 4 elektryczno-pneumatyczne yczne bramki wyładowcze 2 oddzielne wibratory Panele zasobnika kruszywa są odlewane w specjalnej formie, żeby otrzymać wysoką wytrzymałość 2. DOZOWNIK KRUSZYWA I PODAJNIK TAŚMOWY Dozownik kruszywa: kg 4 tensometry dla dokładnego ważenia Wymiary podajnika taśmowego: 650x12000 mm Napęd: silnik 11 kw + przekładnia Dozownik wyposażony w 1 wibrator Jakość taśmy: 125 kg/cm ², 10 mm grubości, warstwy 4/2 Page 6 / 10

elektryczno-pneumatyczne yczne bramki wyładowcze 2 oddzielne wibratory Panele zasobnika kruszywa są odlewane w specjalnej formie, żeby otrzymać

6 3. MIESZALNIK TALERZOWY ELKON (1500/1000 l.) Model : EPM 1500/1000 Objętość suchego materiału: 1500 litrów Objętość betonu wibrowanego: 1000 litrów Objętość : 1 m³ betonu wibrowanego Konstrukcja obudowy stalowa spawana System bezpieczeństwa (mieszalnik zatrzymuje się przy otwarciu drzwiczek serwisowych) Napęd : 2x silnik 37 kw + przekładnia planetarna Posiada drzwiczki serwisowe z uszczelnieniem przeciwpyłowym i drzwiczki do obserwacji 4. DOZOWNIK CEMENTU Waga cementu : kg Wyposażony w 2 tensometry Rozładunek : 2 elektryczno-pneumatyczne zawory motylkowe Podajnik ślimakowy Wyposażony w 1 wibrator Page 7 / 10

obudowy stalowa spawana System bezpieczeństwa (mieszalnik zatrzymuje się przy otwarciu drzwiczek serwisowych) Napęd : 2x silnik 37 kw + przekładnia

7 5. DOZOWNIK WODY Waga wody : kg Wyposażony w tensometr Woda jest dostarczana do dozownika dzięki zaworowi elektryczno-pneumatycznemu Rozładunek: Elektryczno-pneumatyczny zawór motylkowy Dozownik wody jest w całości galwanizowany Zawiera wymagane połączenia, rury i zawory 6. DOZOWNIK DODATKÓW Waga dodatków: 2x25 l. Wyposażony w tensometr Ładowanie dodatków do dozownika przez pompę Rozładunek: Elektryczno-pneumatyczna bramka do rozładunku W całości galwanizowany Wyposażony w system czyszczący 7. SPRĘŻARKA POWIETRZA Marka: HERTZ System składa się ze sprężarki, cylindrów, zaworów i węży Wydajność ssania: 1013 l./min. Moc silnika : 5,5 kw Objętość zbiornika : 500 l. Page 8 / 10

Wyposażony w tensometr Ładowanie dodatków do dozownika przez pompę Rozładunek: Elektryczno-pneumatyczna bramka do rozładunku W całości galwanizowany Wyposażony w system

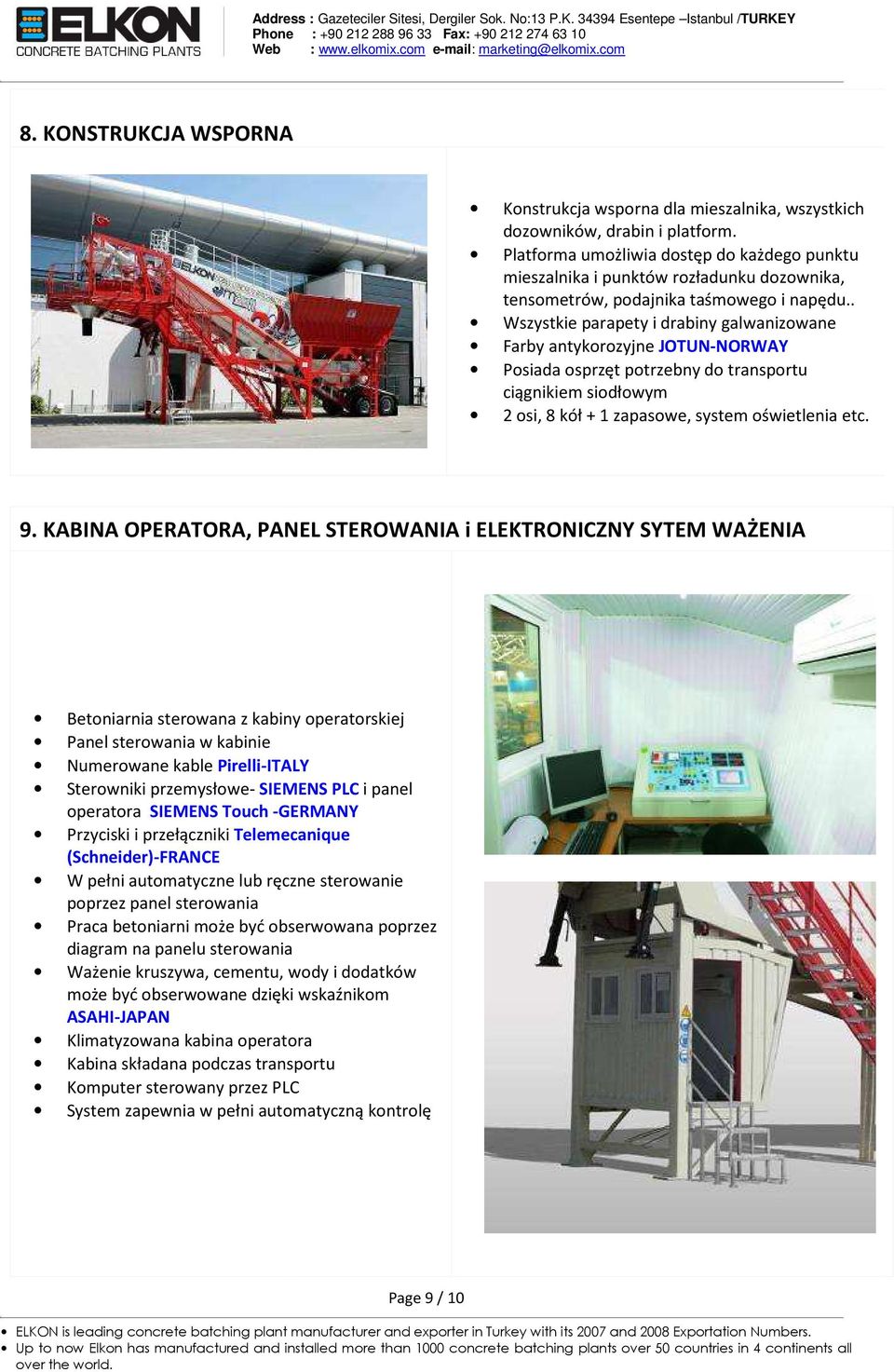

8 8. KONSTRUKCJA WSPORNA Konstrukcja wsporna dla mieszalnika, wszystkich dozowników, drabin i platform. Platforma umożliwia dostęp do każdego punktu mieszalnika i punktów rozładunku dozownika, tensometrów, podajnika taśmowego i napędu.. Wszystkie parapety i drabiny galwanizowane Farby antykorozyjne JOTUN-NORWAY Posiada osprzęt potrzebny do transportu ciągnikiem siodłowym 2 osi, 8 kół + 1 zapasowe, system oświetlenia etc. 9. KABINA OPERATORA, PANEL STEROWANIA i ELEKTRONICZNY SYTEM WAŻENIA Betoniarnia sterowana z kabiny operatorskiej Panel sterowania w kabinie Numerowane kable Pirelli-ITALY Sterowniki przemysłowe- SIEMENS PLC i panel operatora SIEMENS Touch -GERMANY Przyciski i przełączniki Telemecanique (Schneider)-FRANCE W pełni automatyczne lub ręczne sterowanie poprzez panel sterowania Praca betoniarni może być obserwowana poprzez diagram na panelu sterowania Ważenie kruszywa, cementu, wody i dodatków może być obserwowane dzięki wskaźnikom ASAHI-JAPAN Klimatyzowana kabina operatora Kabina składana podczas transportu Komputer sterowany przez PLC System zapewnia w pełni automatyczną kontrolę Page 9 / 10

. Wszystkie parapety i drabiny galwanizowane Farby antykorozyjne JOTUN-NORWAY Posiada osprzęt potrzebny do transportu ciągnikiem siodłowym 2 osi, 8 kół + 1 zapasowe, system oświetlenia etc. 9.

9 10. SKOMPUTERYZOWANY SYSTEM AUTOMATYZACJI ELKON System składa się z komputera, drukarki, oprogramowania oraz UPS W pełni automatyczna skomputeryzowana produkcja betonu Ochrona dostępu do systemu z różnymi ustawieniami użytkowników Raporty dziennie i dla każdego cyklu osobno Wiele możliwości i parametrów Zapisy dot. firm, pojazdów, kierowców i budów Wymagane i dozowane ilośći materiałów Automatyczne generowanie przepisów Zdalny dostęp przez internet Łatwa kalibracja Produkcja manualna lub w pełni automatyczna 11. WBUDOWANY SILOS NA CEMENT (36 TON) I 2 PODAJNIKI ŚLIMAKOWE Typ: Wbudowany (Zintegrowany) Objętość: 36 ton. Posiada rurę do napełniania i zawór ciśnieniowy Wyposażony w 2 specjalne podajniki ślimakowe. Cement jest dostarczany do podajników z wielu punktów co zapobiega blokadzie cementu. Wydajność podajnika : 40 ton/h (każdy) Średnica podajnika : Ø 220 Napęd podajnika : silnik 11 kw + przekładnia planetarna Page 10 / 10

firm, pojazdów, kierowców i budów Wymagane i dozowane ilośći materiałów Automatyczne generowanie przepisów Zdalny dostęp przez internet Łatwa kalibracja Produkcja manualna lub w pełni automatyczna 11.

10 12. FILTR DO SILOSA Marka: WAM-ITALY Ze stali nierdzewnej System czyszczący Średnica 800 mm, powierzchnia filtra 24.5m 2 Wysoka wydajność filtrowania dzięki POLYPLEAT 13. AKCESORIA DO SILOSA Wskaźnik poziomu Max-min Wskazuje graniczne zapełnienie silosa cementem. System aeracji Zawiera rurę dystrybucyjną z wylotami. Ciśnieniowy zawór bezpieczeństwa Do rozładowania wysokiego ciśnienia w silosie Panel wskaźnika Max-min z systemem alarmowym Page 11 / 10

AKCESORIA DO SILOSA Wskaźnik poziomu Max-min Wskazuje graniczne zapełnienie silosa cementem.
