1 Bezprzewodowe sieci transmisyjne Bluetooth 27 lutego

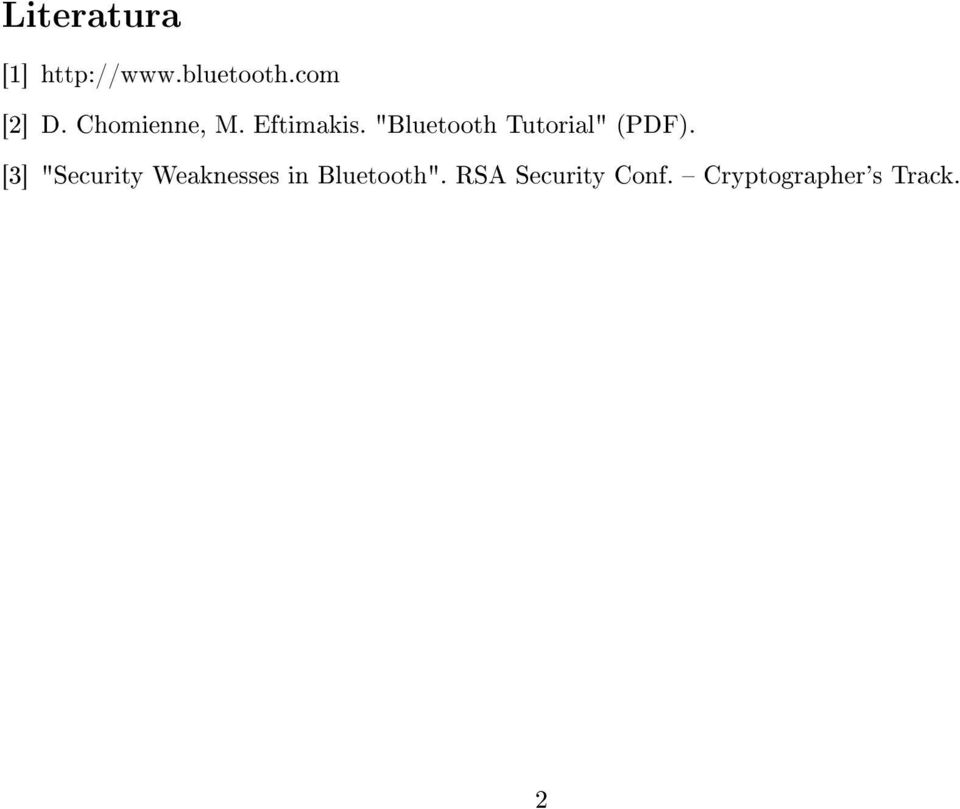

2 Literatura [1] [2] D. Chomienne, M. Eftimakis. "Bluetooth Tutorial" (PDF). [3] "Security Weaknesses in Bluetooth". RSA Security Conf. Cryptographer's Track. 2

3 Historia powstania Ericsson (1994) sposób ª czenia telefonów komórkowych z innymi urz dzeniami bez u»ycia kabla. Razem z czterema innymi rmami (IBM, Intel, Nokia i Toshiba) utworzono SIG (ang. Special Interest Group), która rozpocz ªa prace nad standaryzacj. Cechy: niewielki zasi g, maªy pobór pr du, niski poziom mocy promieniowanej oraz niska cena Pochodzenie nazwy: od przydomka króla du«skiego Haralda Sinoz bego (970 rok) który podporz dkowaª sobie Norwegi i Dani 3

4 Wersje standardu ˆ Bluetooth kb/s (1999) ˆ Bluetooth kb/s (2002) ˆ Bluetooth kb/s (2005) ˆ Bluetooth 2.0 transfer maksymalny przesyªania danych na poziomie 2,1 Mb/s, wprowadzenie Enhanced Data Rate wzmocniªo transfer do 3,1 Mb/s ˆ Bluetooth HS (High Speed) 24 Mbps (3 MB/s) (2007) ˆ Bluetooth HS (High Speed) (5 MB/s) (2009) 4

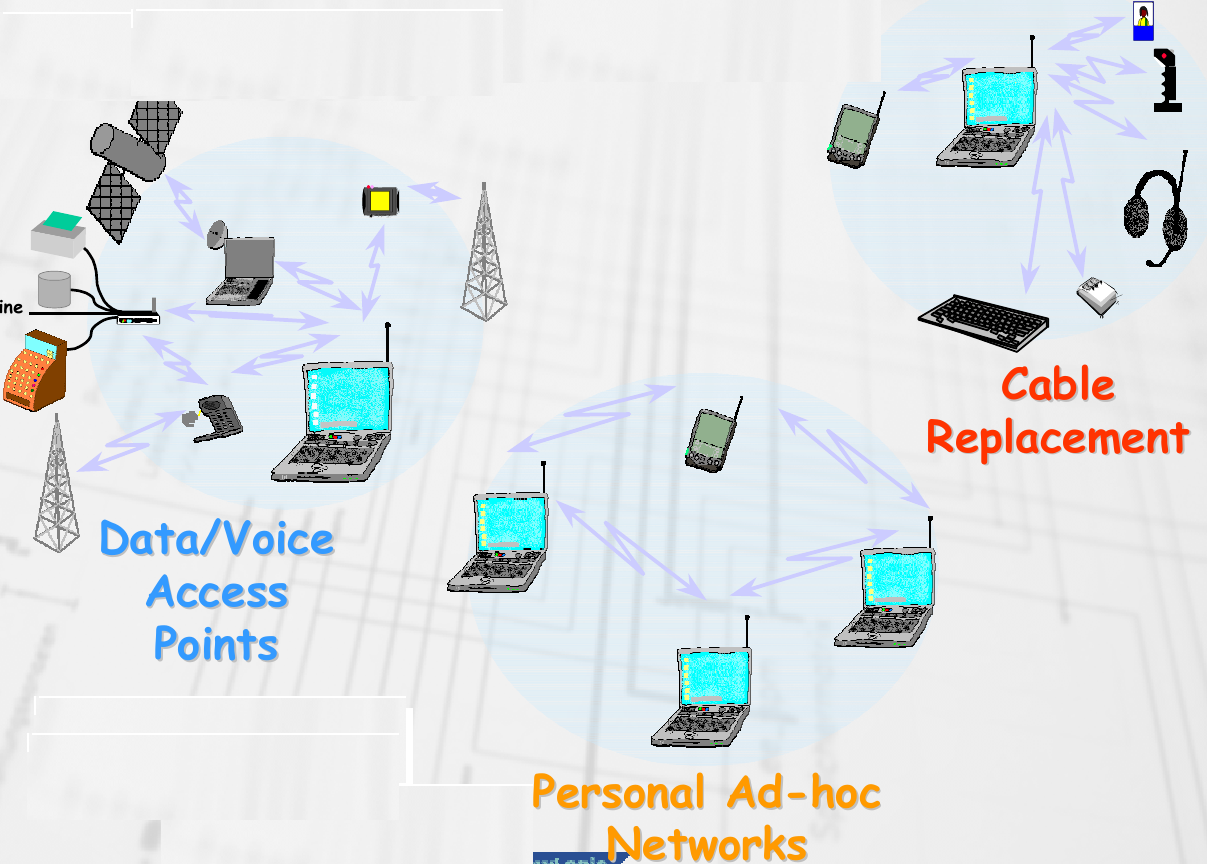

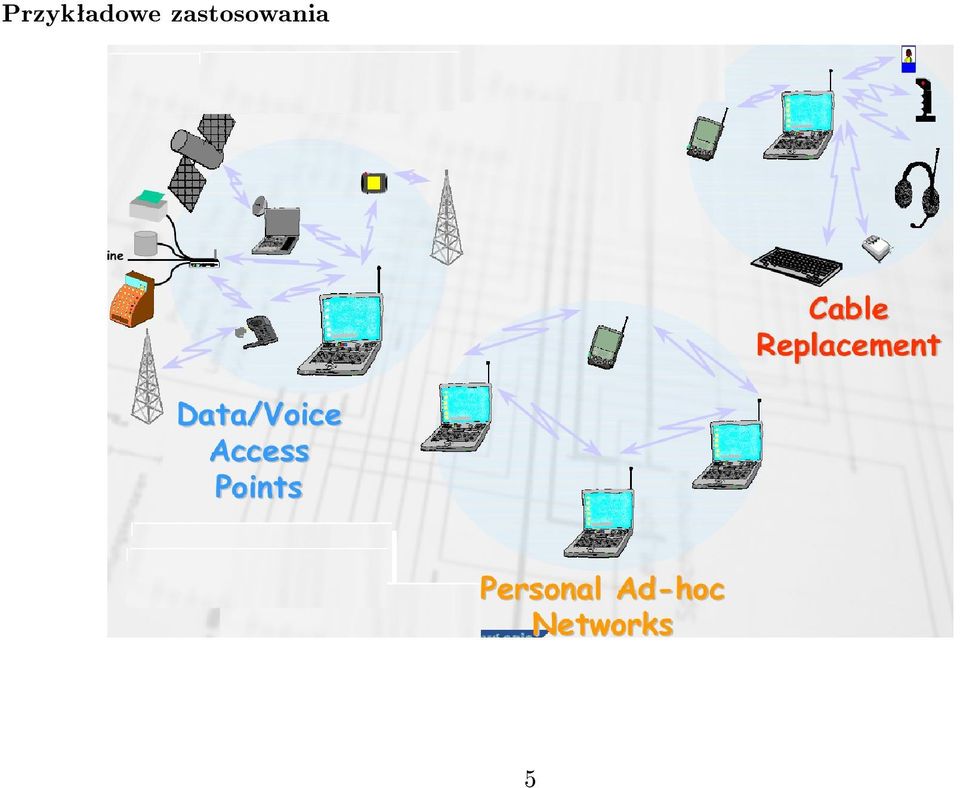

5 Przykªadowe zastosowania 5

6 Zawarto± standardu ˆ parametry moduªu radiowego ˆ funkcje sterownika ª cza ˆ procedury zarz dzania ª czem ˆ funkcje oprogramowania 6

7 Podstawowe parametry ˆ Nielicencjonowane pasmo 2.4GHz, ISM (industrial, scientic,medical) (kuchenki mikrofalowe, ) ˆ Zasi g 10m (rozszerzony do 100 m ) ˆ TDMA - TDD (Time Division Duplex) - Frequency hopping ˆ Mixed voice / data paths ˆ Encryption ˆ Low power ˆ Low cost ˆ Extremely small 7

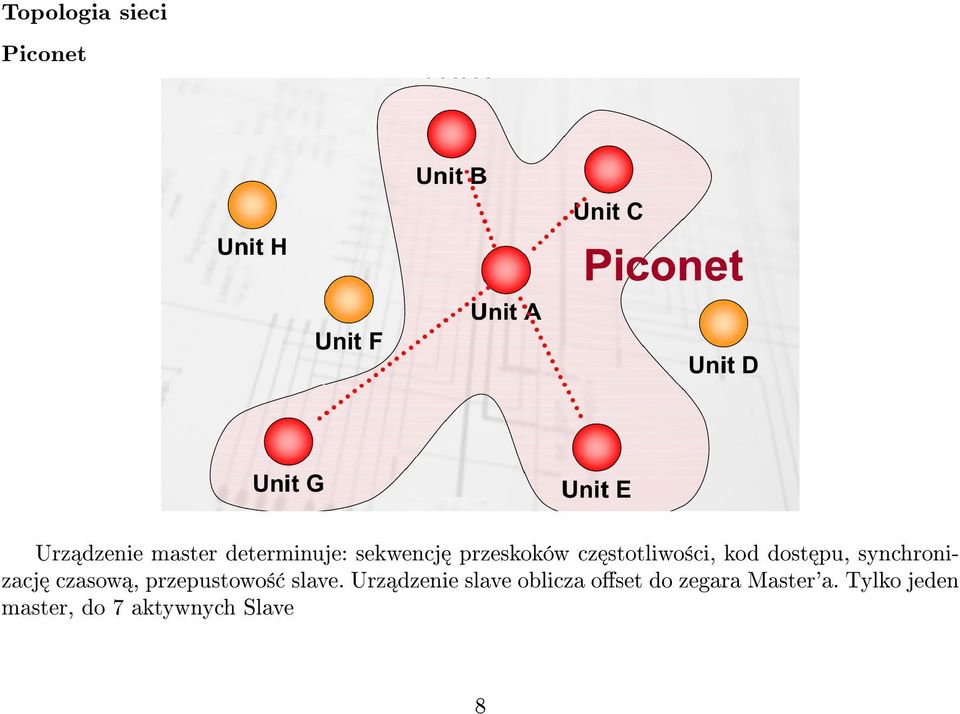

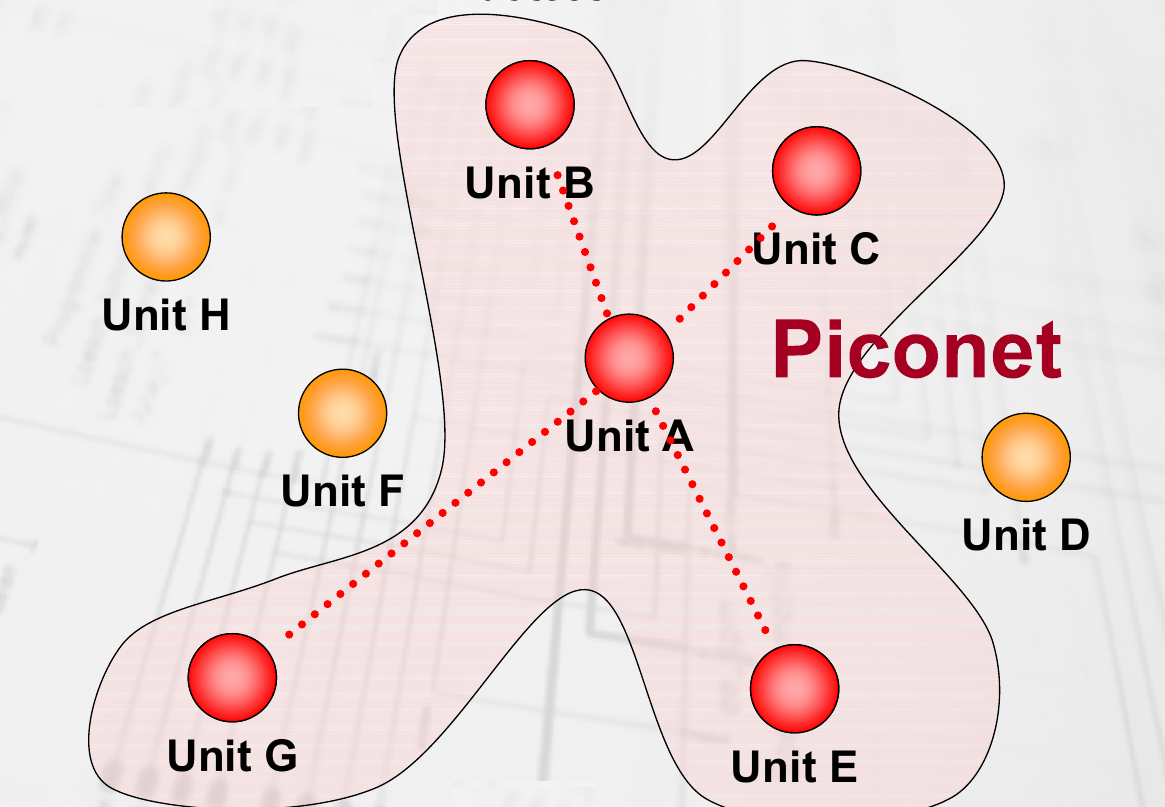

8 Topologia sieci Piconet Urz dzenie master determinuje: sekwencj przeskoków cz stotliwo±ci, kod dost pu, synchronizacj czasow, przepustowo± slave. Urz dzenie slave oblicza oset do zegara Master'a. Tylko jeden master, do 7 aktywnych Slave 8

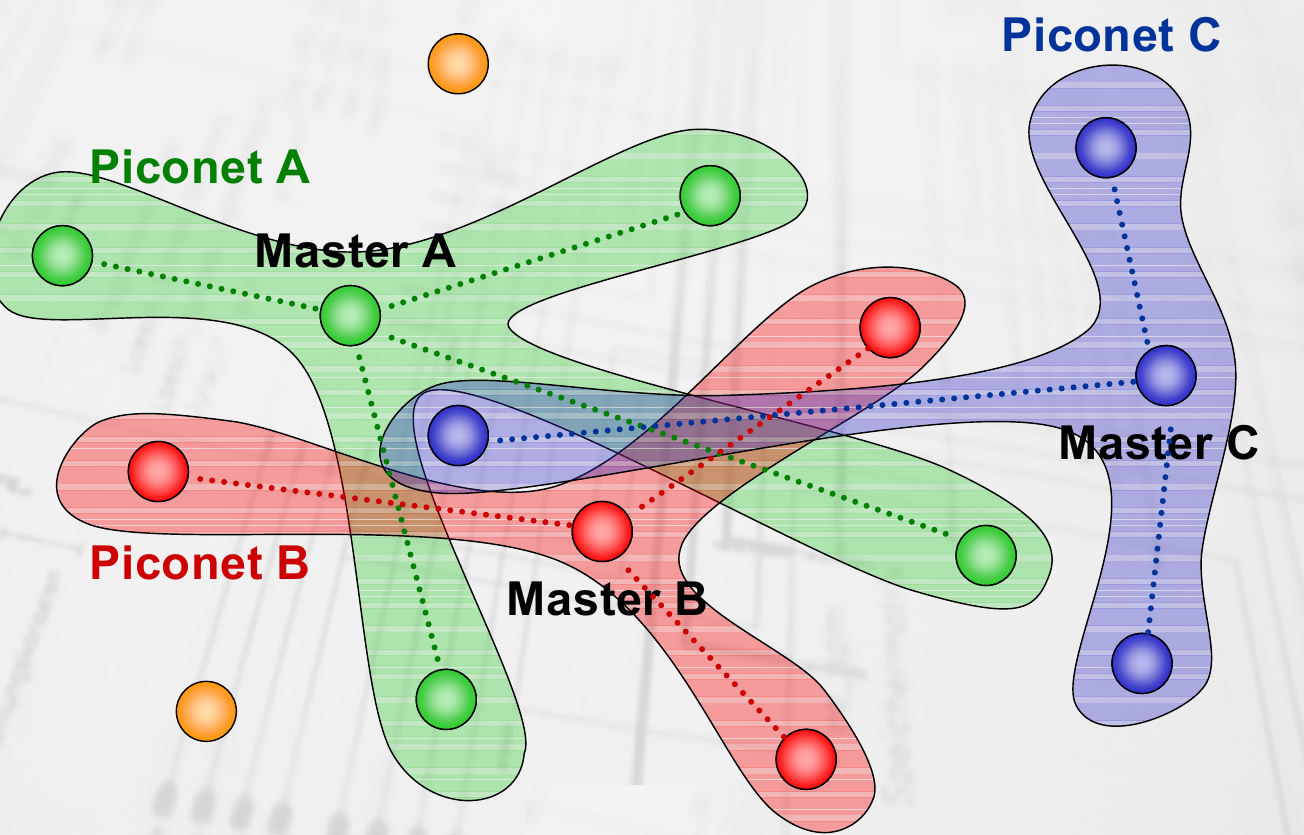

9 Scatternet 9

10 Scatternet kilka podsieci piconet, jeden master na piconet, urz dzenia dzielone mi dzy ró»nymi sieciami piconet, 10

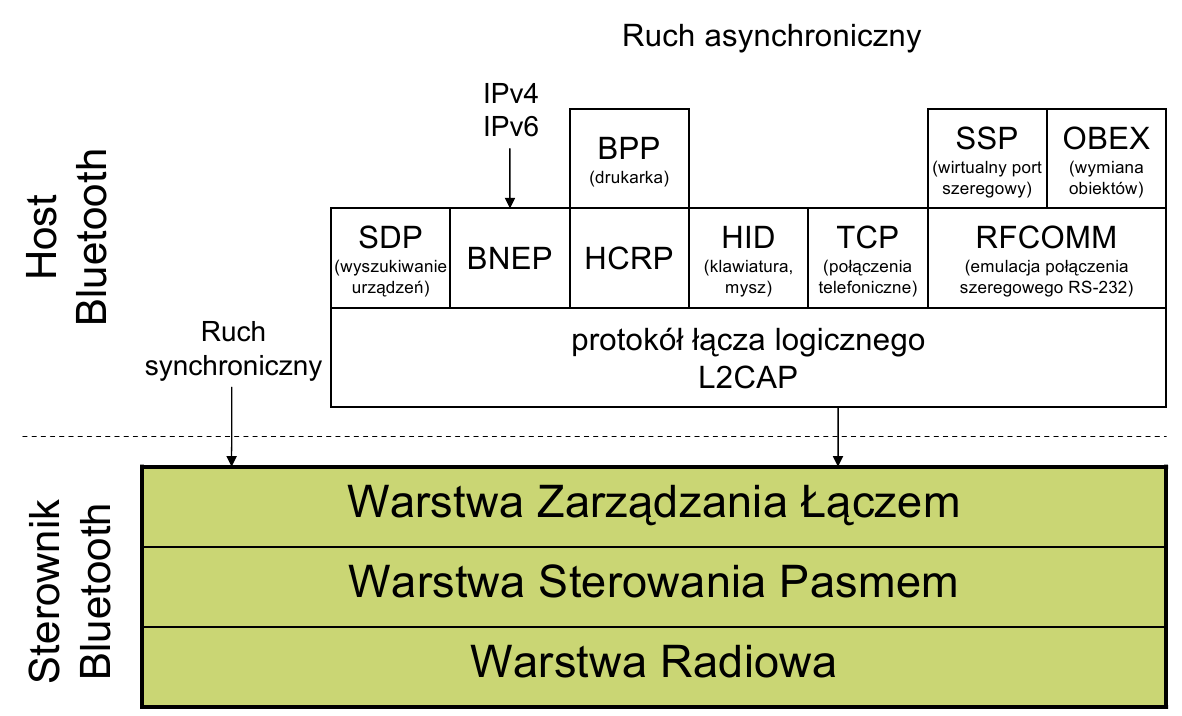

11 Architektura Bluetooth 11

12 Specykacja ª cza radiowego (Radio Specication), sterownik ª cza (Baseband), protokoªy warstwy liniowej (LMP, L2CAP) ˆ Radio, Baseband, LMP, L2CAP zapewniaj niezawodne poª czenia warstwy drugiej modelu ISO/OSI ˆ SDP Service Discovery Protocol protokóª przekazywania informacji o usªugach realizowanych przez urz dzenia w ramach proli Bluetooth ˆ RFCOMM protokóª emulacji portów szeregowych RS-232 w poª czeniu Bluetooth ˆ OBEX IrDA OBject EXchange protokóª warstwy sesji sªu» cy do realizacji obiektowej wymiany danych ˆ TCS BIN Telephony Control protocol Specication Binary protokóª sªu» cy do sterowania poª czeniami telefonicznymi 12

13 13

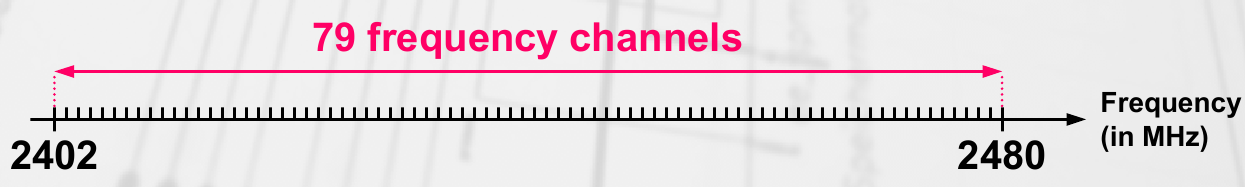

14 Specykacja ª cza radiowego ˆ 2.4 GHz ˆ przeskoki cz stotliwo±ci 1600 (3200) hops/s ˆ 79 kanaªów o szeroko±ci 1 MHz ˆ 220 us czas przeª czania ˆ Trzy klasy mocy: 1 max: 100 mw, 2 max: 2.5mW, 3 max:1mw ˆ RSSI steruje moc ˆ modulacja GFSK (Gaussian Frequency Shift Keying v1.0) 14

15 Zalety i wady techniki modulacji FHSS: ˆ maªa waga, rozmiar, koszt, pobór energii ukªadu radiowego ˆ wspóªdzielenie pasma przez wiele sieci (Bluetooth ok.30) ˆ odporno± na silne zakªócenia cz ±ci pasma i podsªuchiwanie transmisji ˆ niska wydajno± i zasi g transmisji ˆ dªugotrwaªe nawi zywanie poª cze«ˆ generowanie silnych zakªóce«15

16 Specykacja sterownika ª cza (Baseband) pseudolosowa sekwencja przeskoków cz stotliwo±ci 1600 razy/sek. Sekwencja okre±lana na podstawie adresu stacji nadrz dnej. Stacje nadrz dne nadaj tylko w szczelinach o numerach parzystych, podrz dne w nieparzystych. ˆ bezrywalizacyjny dost p do medium ˆ podziaª Time Division Duplex na szczeliny czasowe 625 µs odpowiadaj ce czasowi transmisji na pojedynczym kanale FHSS ˆ przepytywanie (polling) z zapewnian cz sto±ci ˆ transmisja naprzemienna (master, slave) ˆ transmisja synchroniczna SCO (rezerwacja szczelin czasowych) ˆ transmisja asynchroniczna ACL (w pozostaªych szczelinach) 16

17 17

18 Baseband Podstawowe parametry urz dze«ˆ BD_ADDR (Bluetooth Device Address) 48-bitowy adres urz dzenia zgodny z adresacj Ethernet MAC, zarz dzan wspólnie dla tych standardów przez IEEE, adres BD_ADDR urz dzenia nadrz dnego determinuje kolejno± sekwencji przeskoków FHSS pikosieci ˆ CLKN (Clock Native) 28-bitowy niezale»ny licznik o rozdzielczo±ci 312,5 µs; zegar CLKN urz dzenia nadrz dnego determinuje faz sekwencji przeskoków FHSS pikosieci, urz dzenia podrz dne utrzymuj i stale od±wie»aj ró»nic wskazania swojego zegara wzgl dem wskazania zegara urz dzenia nadrz dnego w celu synchronizacji z kanaªem zycznym pikosieci 18

19 ˆ CoD (Class of Device) 24-bitowy parametr urz dzenia okre±laj cy klas urz dzenia pod wzgl dem realizowanych przez nie usªug 19

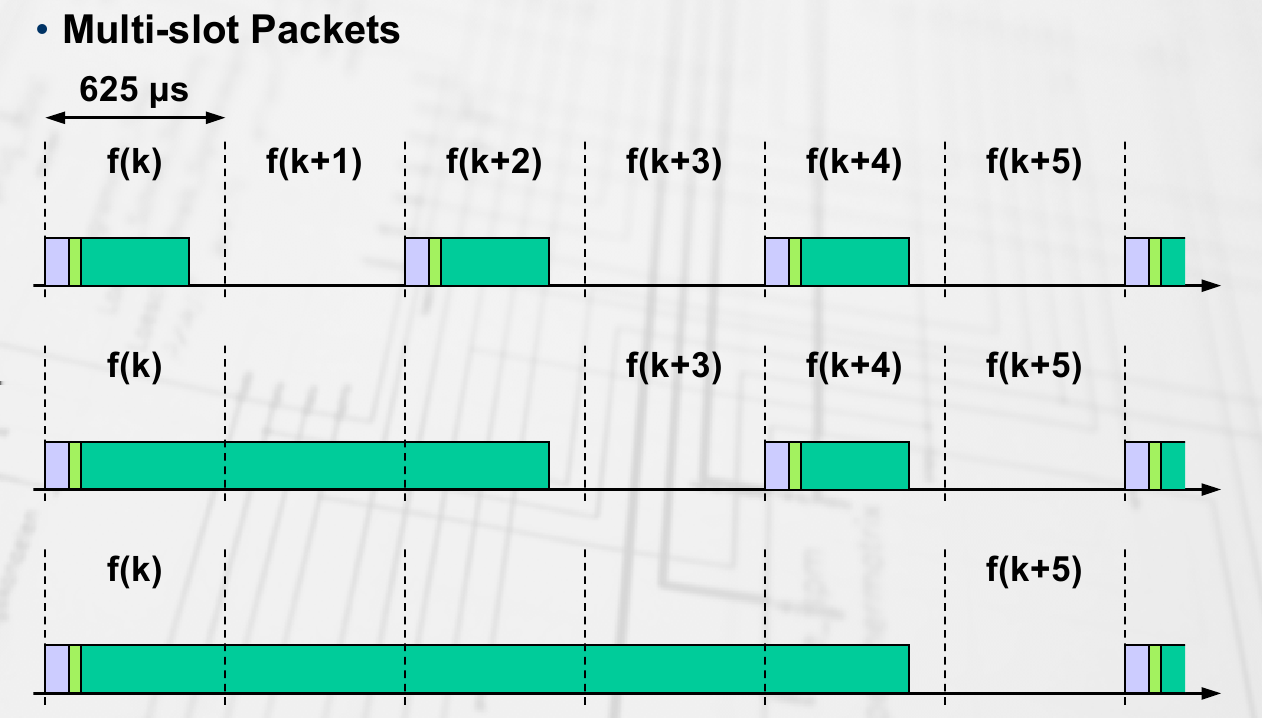

20 Transmisja mo»e trwa 1, 3 lub 5 szczelin czasowych. Przeskoki cz stotliwo±ci s wstrzymywane gdy ramka trwa wi cej ni» jedn szczelin. 20

21 Pakiety Baseband ˆ pakiety kontrolne realizuj funkcje kontrolne, nie przenosz danych warstw wy»szych ˆ pakiety SCO (Synchronous Connection Oriented) pakiety przenosz ce synchroniczne dane d¹wi kowe warstwy Audio z pr dko±ci 64 kbit/s w wyznaczonych szczelinach czasowych, nadawane parami w kierunku master-slave i slave-master tworz ª cza SCO ˆ pakiety ACL (Asynchronous Connectionless Link) przenosz jednostki danych protokoªów LMP lub L2CAP, podlegaj mechanizmowi numerowania, generacji sumy kontrolnej CRC, potwierdze«odbioru i retransmisji (za wyj tkiem pakietów rozgªoszeniowych) 21

22 Pakiety kontrolne ˆ ID pakiet identykacyjny sªu» cy gªównie do nawi zywania poª cze«baseband ˆ FHS pakiet przenosz cy adres BD_ADDR, stan zegara CLKN i inne parametry urz dzenia potrzebne do nawi zywania poª cze«baseband ˆ POLL pakiet nadawany przez urz dzenie nadrz dne w przypadku braku danych warstw wy»szych do nadania ˆ NULL pakiet nadawany przez urz dzenie podrz dne w przypadku braku danych warstw wy»szych do nadania 22

23 Dwa rodzaje ª czy: synchroniczne ª cze SCO (gªos, brak retransmisji), asynchroniczne ª cze ACL (dane, retransmisja) 23

24 Pakiety 24

25 Pakiety i ª cza SCO Pakiety SCO zajmuj pojedyncz szczelin czasow ˆ HV1 (High-quality Voice) przenosi dane d¹wi kowe zakodowane z u»yciem FEC (Forward Error Control) 1/3, nadawany co 2 szczeliny czasowe; ª cze HV1 zajmuje caªy kanaª zyczny pikosieci ˆ HV2 przenosi dane d¹wi kowe zakodowane z u»yciem FEC 2/3, nadawany co 4 szczeliny czasowe; w pojedynczej pikosieci mog istnie 2 ª cza HV2 ˆ HV3 przenosi dane d¹wi kowe niezakodowane przez FEC, nadawany co 6 szczelin czasowych; w pojedynczej pikosieci mog istnie 3 ª cza HV3 ˆ DV (Data-Voice) przenosi dane d¹wi kowe o rozmiarze zgodnym z pakietem HV1, niezabezpieczone przez FEC, oraz pojedyncz wiadomo± protokoªu LMP 25

26 Pakiety ACL ˆ Data-Medium rate (DM) pakiety zabezpieczone przez kodowanie FEC 2/3 ˆ Data-High rate (DH) pakiety niezabezpieczone przez FEC ˆ DM1 jednoszczelinowy pakiet DM przenosz cy do 17 bajtów danych ˆ DH1 jednoszczelinowy pakiet DH przenosz cy do 27 bajtów danych ˆ DM3 pakiet DM obejmuj cy 3 szczeliny czasowe, przenosz cy do 121 bajtów danych ˆ DH3 pakiet DH obejmuj cy 3 szczeliny czasowe, przenosz cy do 183 bajtów danych ˆ DM5 pakiet DM obejmuj cy 5 szczelin czasowych, przenosz cy do 228 bajtów danych ˆ DH5 pakiet DH obejmuj cy 5 szczelin czasowych, przenosz cy do 343 bajtów danych ˆ AUX1 jednoszczelinowy pakiet przenosz cy do 30 bajtów danych niezabezpieczonych przez FEC, niezawieraj cy sumy kontrolnej CRC i niepodlegaj cy retransmisji 26

27 Struktura pakietu 27

28 Podstawowy pakiet kod dost pu (72 bity, synchronizacja i identykacja), nagªówek ramki (54 bity, typ ramki), pole danych 2744 bity danych dla ramki pi cioslotowej 240 bitów danych dla ramki jednoslotowej Addr: nagªówka okre±la jedno z o±miu aktywnych urz dze«, dla którego przeznaczona jest ramka. Type: okre±la typ ramki (ACL, SCO, pool albo null), rodzaj korekcji bª dów u»ywany w polu danych oraz liczb slotów w ramce. Flow: jest ustawiane przez slave, gdy jego bufory s peªne i nie mo»e on przyj wi cej danych. Acknowledgement: jest potwierdzeniem transmisji. Sequence: jest u»ywany w celu numeracji ramek aby wykry retransmisje. 28

29 Ramka w wersji 2.0 Enhanced 29

30 Przepustowo± 30

31 Korekcja bª dów 31

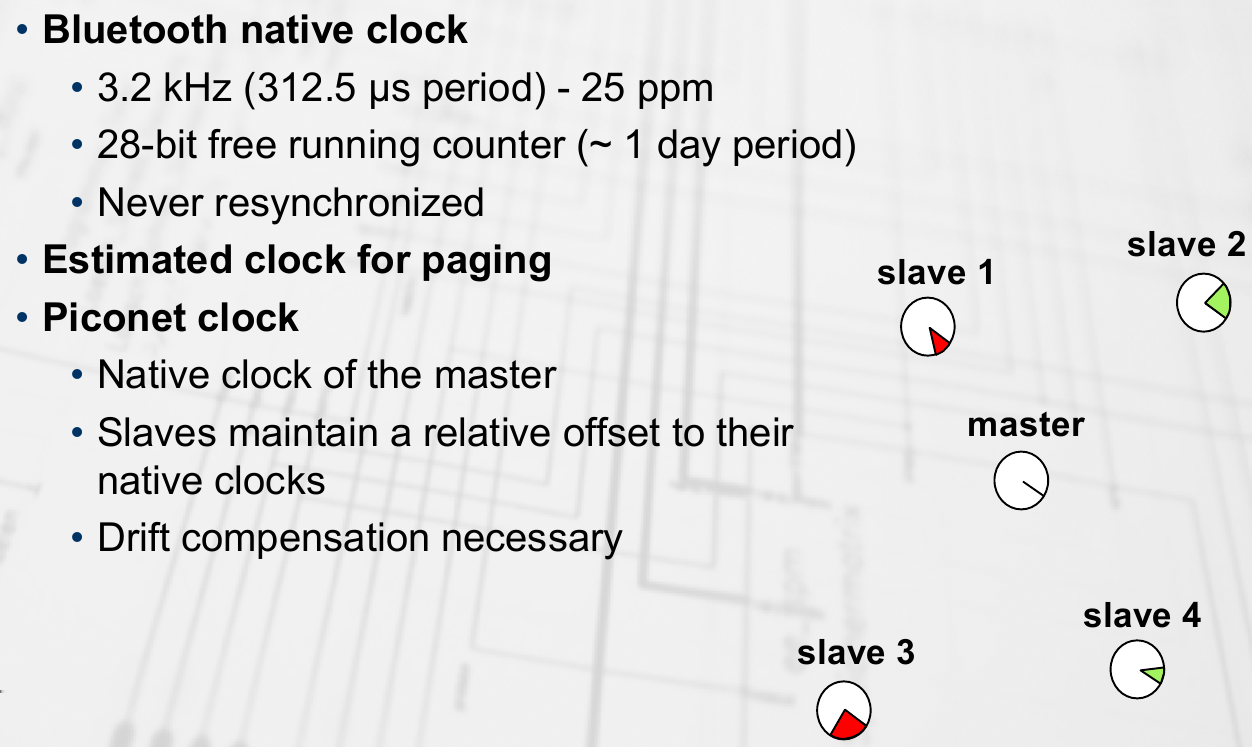

32 Sygnaª zegarowy 32

33 Oset w sieci rozproszonej 33

34 Sie rozproszona 34

35 Link controler Nawi zywanie poª cze«procedura Inquiry pozwala pozyska parametry: BD_ADDR, CLKN i CoD innych urz dze«wymaga wprowadzenia urz dzenia pozyskuj cego parametry do stanu Inquiry, odpowiadaj - cych do stanu Inquiry Scan, trwa do ok. 10,24 sek. 35

36 Tryby oszcz dzania energii Kongurowane oddzielnie mi dzy ka»dym urz dzeniem podrz dnym a urz dzeniem nadrz dnym ˆ tryb Sni zredukowana cz sto± przepytywania ACL ˆ tryb Hold wstrzymanie transmisji ACL na zadany czas ˆ tryb Park wstrzymanie transmisji ACL i SCO a» do jej wznowienia przez urz dzenie nadrz dne (zwalnia adres AM_ADDR urz dzenia podrz dnego umo»liwiaj c przyª czenie do pikosieci dodatkowego urz dzenia) 36

37 Zabezpieczenia transmisji ˆ proces parowania urz dze«(bluetooth Pairing) przed rozpocz ciem transmisji oparty o kod PIN (4-16 cyfr) ˆ uwierzytelnianie algorytm SAFER+ ˆ szyfrowanie poª cze«algorytm E0 ˆ mo»liwo± ukrycia urz dzenia (non- discoverable mode) ˆ maªy zasi g ˆ cz ste przeskoki mi dzykanaªowe 37

38 Tworzenie klucza poª czenia (link key) 38

39 Uwierzytelnianie 39

40 Schemat wyboru sekwencji przeskoków 40

41 Wybór przeskoków w stanie Connection 41

42 Przeskoki w wieloslotowych pakietach 42

43 Przeskoki w systemach adaptacyjnych 43

44 Prz ª czanie kanaªów 44

45 Adaptacyjne przeª czanie kanaªów 45
