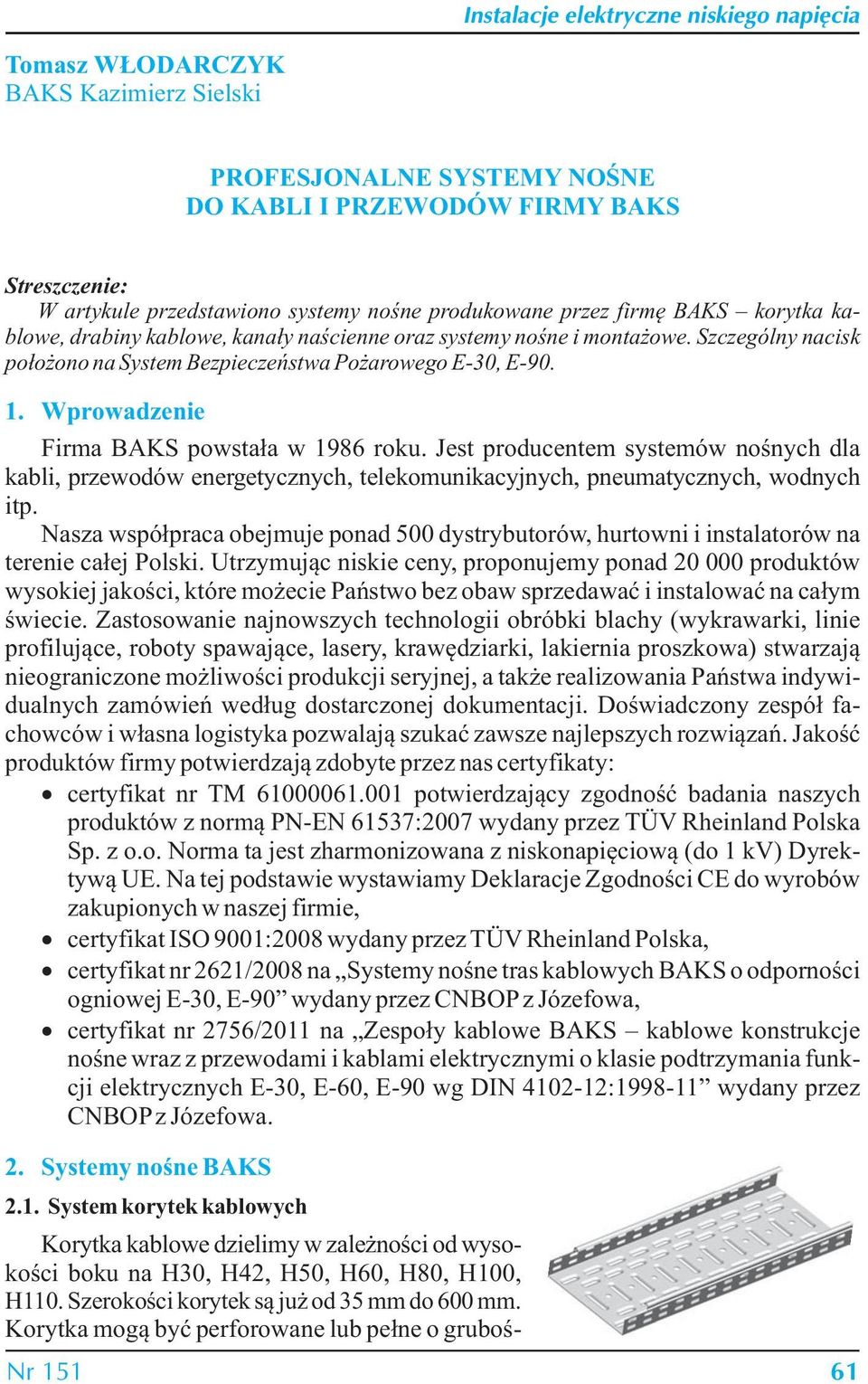

1 Tomasz WŁODARCZYK BAKS Kazimierz Sielski PROFESJONALNE SYSTEMY NOŚNE DO KABLI I PRZEWODÓW FIRMY BAKS Streszczenie: W artykule przedstawiono systemy nośne produkowane przez firmę BAKS korytka kablowe, drabiny kablowe, kanały naścienne oraz systemy nośne i montażowe. Szczególny nacisk położono na System Bezpieczeństwa Pożarowego E-30, E Wprowadzenie Firma BAKS powstała w 1986 roku. Jest producentem systemów nośnych dla kabli, przewodów energetycznych, telekomunikacyjnych, pneumatycznych, wodnych itp. Nasza współpraca obejmuje ponad 500 dystrybutorów, hurtowni i instalatorów na terenie całej Polski. Utrzymując niskie ceny, proponujemy ponad produktów wysokiej jakości, które możecie Państwo bez obaw sprzedawać i instalować na całym świecie. Zastosowanie najnowszych technologii obróbki blachy (wykrawarki, linie profilujące, roboty spawające, lasery, krawędziarki, lakiernia proszkowa) stwarzają nieograniczone możliwości produkcji seryjnej, a także realizowania Państwa indywidualnych zamówień według dostarczonej dokumentacji. Doświadczony zespół fachowców i własna logistyka pozwalają szukać zawsze najlepszych rozwiązań. Jakość produktów firmy potwierdzają zdobyte przez nas certyfikaty: certyfikat nr TM potwierdzający zgodność badania naszych produktów z normą PN-EN 61537:2007 wydany przez TÜV Rheinland Polska Sp. z o.o. Norma ta jest zharmonizowana z niskonapięciową (do 1 kv) Dyrektywą UE. Na tej podstawie wystawiamy Deklaracje Zgodności CE do wyrobów zakupionych w naszej firmie, certyfikat ISO 9001:2008 wydany przez TÜV Rheinland Polska, certyfikat nr 2621/2008 na Systemy nośne tras kablowych BAKS o odporności ogniowej E-30, E-90 wydany przez CNBOP z Józefowa, certyfikat nr 2756/2011 na Zespoły kablowe BAKS kablowe konstrukcje nośne wraz z przewodami i kablami elektrycznymi o klasie podtrzymania funkcji elektrycznych E-30, E-60, E-90 wg DIN : wydany przez CNBOP z Józefowa. 2. Systemy nośne BAKS 2.1. System korytek kablowych Korytka kablowe dzielimy w zależności od wysokości boku na H30, H42, H50, H60, H80, H100, H110. Szerokości korytek są już od 35 mm do 600 mm. Korytka mogą być perforowane lub pełne o gruboś- 61

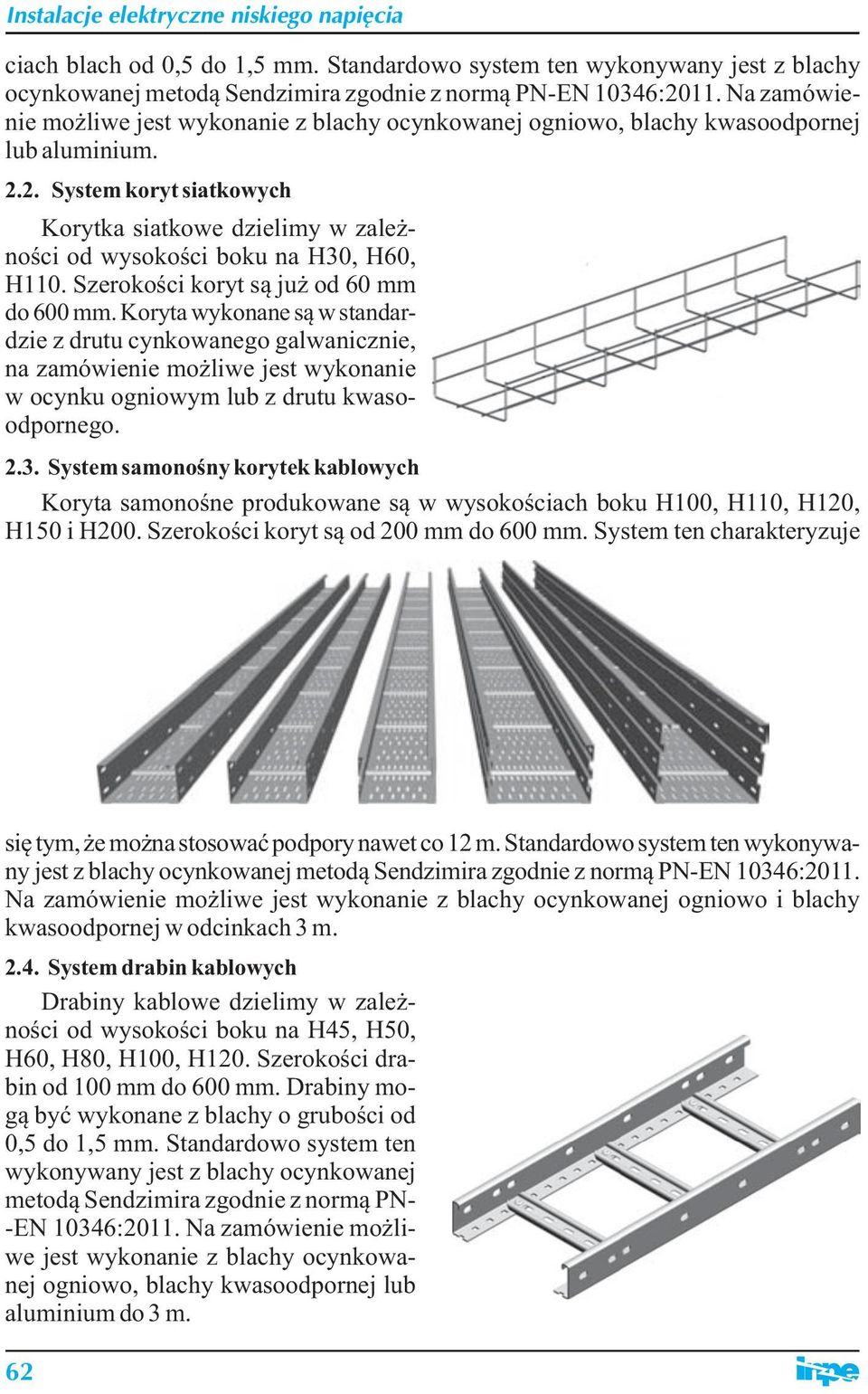

2 ciach blach od 0,5 do 1,5 mm. Standardowo system ten wykonywany jest z blachy ocynkowanej metodą Sendzimira zgodnie z normą PN-EN 10346:2011. Na zamówienie możliwe jest wykonanie z blachy ocynkowanej ogniowo, blachy kwasoodpornej lub aluminium System koryt siatkowych Korytka siatkowe dzielimy w zależności od wysokości boku na H30, H60, H110. Szerokości koryt są już od 60 mm do 600 mm. Koryta wykonane są w standardzie z drutu cynkowanego galwanicznie, na zamówienie możliwe jest wykonanie w ocynku ogniowym lub z drutu kwasoodpornego System samonośny korytek kablowych Koryta samonośne produkowane są w wysokościach boku H100, H110, H120, H150 i H200. Szerokości koryt są od 200 mm do 600 mm. System ten charakteryzuje się tym, że można stosować podpory nawet co 12 m. Standardowo system ten wykonywany jest z blachy ocynkowanej metodą Sendzimira zgodnie z normą PN-EN 10346:2011. Na zamówienie możliwe jest wykonanie z blachy ocynkowanej ogniowo i blachy kwasoodpornej w odcinkach 3 m System drabin kablowych Drabiny kablowe dzielimy w zależności od wysokości boku na H45, H50, H60, H80, H100, H120. Szerokości drabin od 100 mm do 600 mm. Drabiny mogą być wykonane z blachy o grubości od 0,5 do 1,5 mm. Standardowo system ten wykonywany jest z blachy ocynkowanej metodą Sendzimira zgodnie z normą PN- -EN 10346:2011. Na zamówienie możliwe jest wykonanie z blachy ocynkowanej ogniowo, blachy kwasoodpornej lub aluminium do 3 m. 62

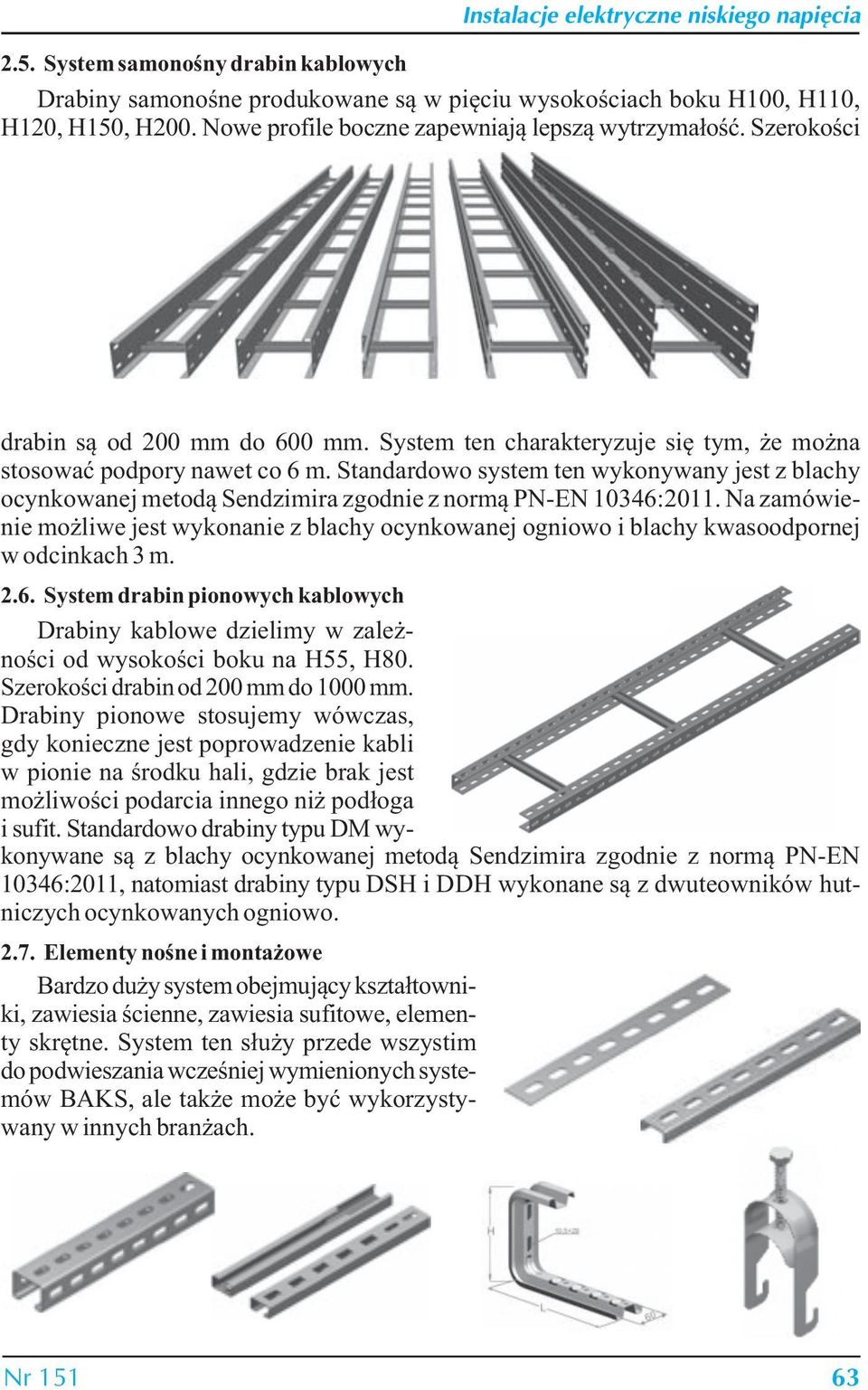

3 2.5. System samonośny drabin kablowych Drabiny samonośne produkowane są w pięciu wysokościach boku H100, H110, H120, H150, H200. Nowe profile boczne zapewniają lepszą wytrzymałość. Szerokości drabin są od 200 mm do 600 mm. System ten charakteryzuje się tym, że można stosować podpory nawet co 6 m. Standardowo system ten wykonywany jest z blachy ocynkowanej metodą Sendzimira zgodnie z normą PN-EN 10346:2011. Na zamówienie możliwe jest wykonanie z blachy ocynkowanej ogniowo i blachy kwasoodpornej w odcinkach 3 m System drabin pionowych kablowych Drabiny kablowe dzielimy w zależności od wysokości boku na H55, H80. Szerokości drabin od 200 mm do 1000 mm. Drabiny pionowe stosujemy wówczas, gdy konieczne jest poprowadzenie kabli w pionie na środku hali, gdzie brak jest możliwości podarcia innego niż podłoga i sufit. Standardowo drabiny typu DM wykonywane są z blachy ocynkowanej metodą Sendzimira zgodnie z normą PN-EN 10346:2011, natomiast drabiny typu DSH i DDH wykonane są z dwuteowników hutniczych ocynkowanych ogniowo Elementy nośne i montażowe Bardzo duży system obejmujący kształtowniki, zawiesia ścienne, zawiesia sufitowe, elementy skrętne. System ten służy przede wszystim do podwieszania wcześniej wymienionych systemów BAKS, ale także może być wykorzystywany w innych branżach. 63

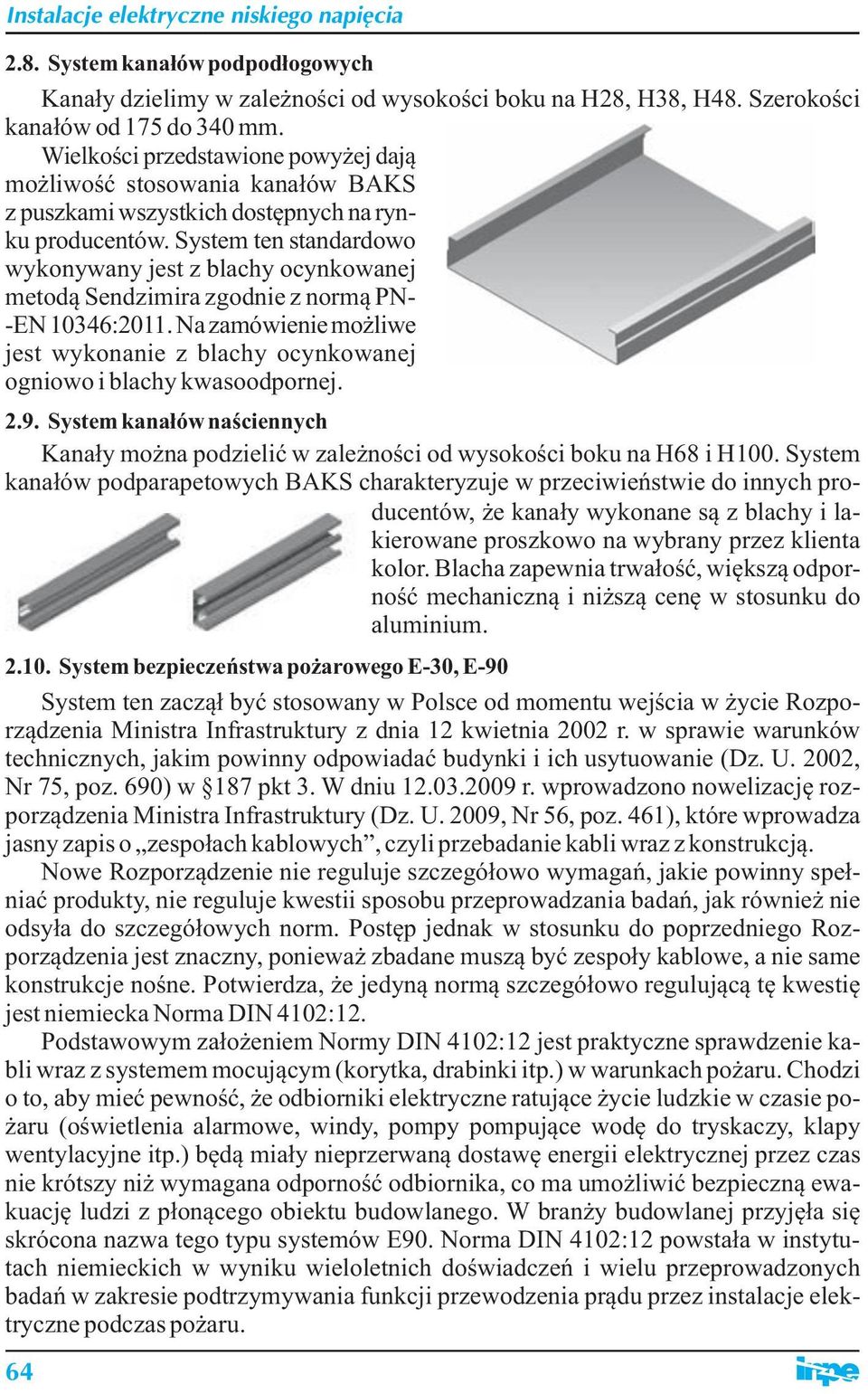

4 2.8. System kanałów podpodłogowych Kanały dzielimy w zależności od wysokości boku na H28, H38, H48. Szerokości kanałów od 175 do 340 mm. Wielkości przedstawione powyżej dają możliwość stosowania kanałów BAKS z puszkami wszystkich dostępnych na rynku producentów. System ten standardowo wykonywany jest z blachy ocynkowanej metodą Sendzimira zgodnie z normą PN- -EN 10346:2011. Na zamówienie możliwe jest wykonanie z blachy ocynkowanej ogniowo i blachy kwasoodpornej System kanałów naściennych Kanały można podzielić w zależności od wysokości boku na H68 i H100. System kanałów podparapetowych BAKS charakteryzuje w przeciwieństwie do innych producentów, że kanały wykonane są z blachy i lakierowane proszkowo na wybrany przez klienta kolor. Blacha zapewnia trwałość, większą odporność mechaniczną i niższą cenę w stosunku do aluminium System bezpieczeństwa pożarowego E-30, E-90 System ten zaczął być stosowany w Polsce od momentu wejścia w życie Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002, Nr 75, poz. 690) w 187 pkt 3. W dniu r. wprowadzono nowelizację rozporządzenia Ministra Infrastruktury (Dz. U. 2009, Nr 56, poz. 461), które wprowadza jasny zapis o zespołach kablowych, czyli przebadanie kabli wraz z konstrukcją. Nowe Rozporządzenie nie reguluje szczegółowo wymagań, jakie powinny spełniać produkty, nie reguluje kwestii sposobu przeprowadzania badań, jak również nie odsyła do szczegółowych norm. Postęp jednak w stosunku do poprzedniego Rozporządzenia jest znaczny, ponieważ zbadane muszą być zespoły kablowe, a nie same konstrukcje nośne. Potwierdza, że jedyną normą szczegółowo regulującą tę kwestię jest niemiecka Norma DIN 4102:12. Podstawowym założeniem Normy DIN 4102:12 jest praktyczne sprawdzenie kabli wraz z systemem mocującym (korytka, drabinki itp.) w warunkach pożaru. Chodzi o to, aby mieć pewność, że odbiorniki elektryczne ratujące życie ludzkie w czasie pożaru (oświetlenia alarmowe, windy, pompy pompujące wodę do tryskaczy, klapy wentylacyjne itp.) będą miały nieprzerwaną dostawę energii elektrycznej przez czas nie krótszy niż wymagana odporność odbiornika, co ma umożliwić bezpieczną ewakuację ludzi z płonącego obiektu budowlanego. W branży budowlanej przyjęła się skrócona nazwa tego typu systemów E90. Norma DIN 4102:12 powstała w instytutach niemieckich w wyniku wieloletnich doświadczeń i wielu przeprowadzonych badań w zakresie podtrzymywania funkcji przewodzenia prądu przez instalacje elektryczne podczas pożaru. 64

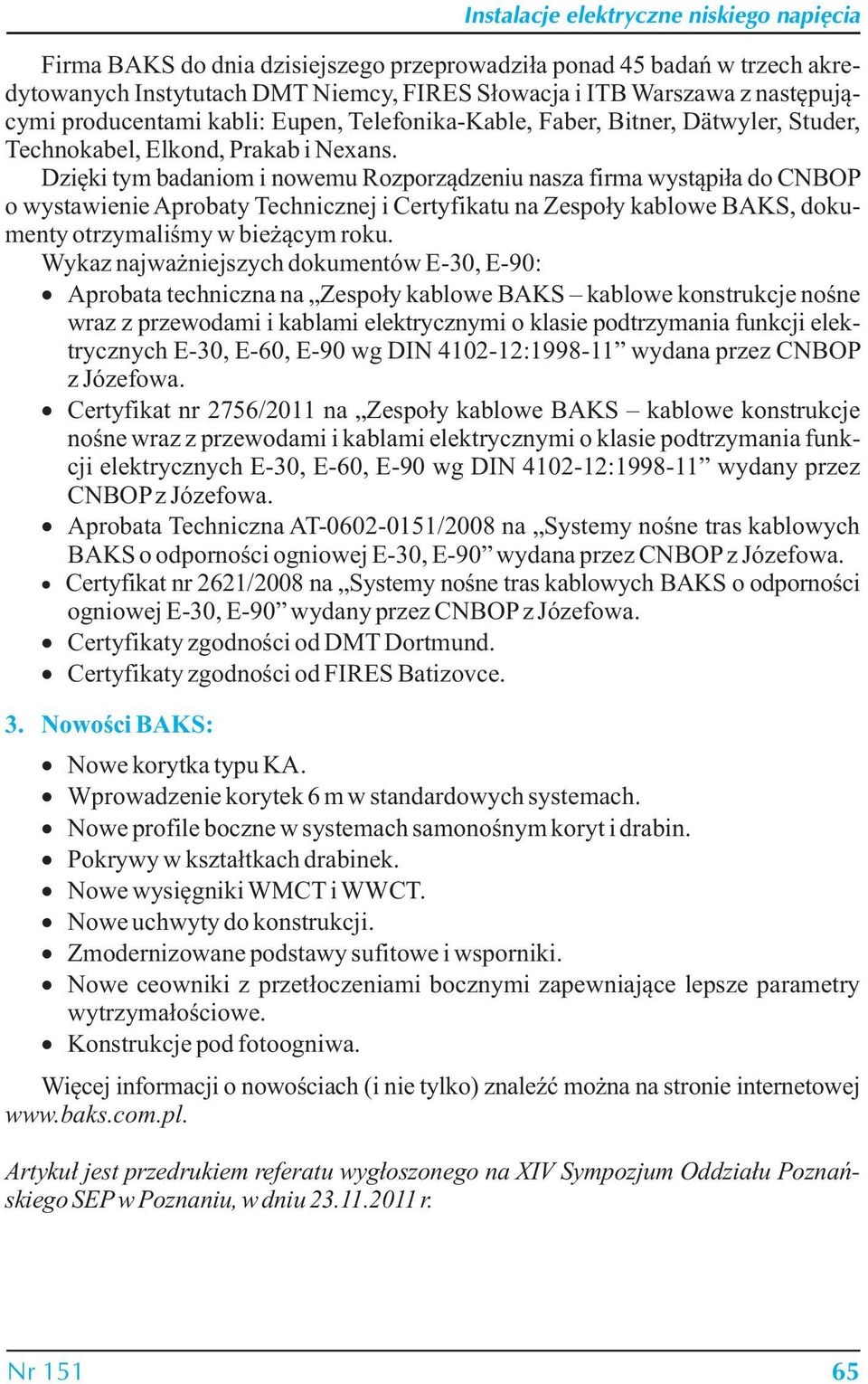

5 Firma BAKS do dnia dzisiejszego przeprowadziła ponad 45 badań w trzech akredytowanych Instytutach DMT Niemcy, FIRES Słowacja i ITB Warszawa z następującymi producentami kabli: Eupen, Telefonika-Kable, Faber, Bitner, Dätwyler, Studer, Technokabel, Elkond, Prakab i Nexans. Dzięki tym badaniom i nowemu Rozporządzeniu nasza firma wystąpiła do CNBOP o wystawienie Aprobaty Technicznej i Certyfikatu na Zespoły kablowe BAKS, dokumenty otrzymaliśmy w bieżącym roku. Wykaz najważniejszych dokumentów E-30, E-90: Aprobata techniczna na Zespoły kablowe BAKS kablowe konstrukcje nośne wraz z przewodami i kablami elektrycznymi o klasie podtrzymania funkcji elektrycznych E-30, E-60, E-90 wg DIN : wydana przez CNBOP z Józefowa. Certyfikat nr 2756/2011 na Zespoły kablowe BAKS kablowe konstrukcje nośne wraz z przewodami i kablami elektrycznymi o klasie podtrzymania funkcji elektrycznych E-30, E-60, E-90 wg DIN : wydany przez CNBOP z Józefowa. Aprobata Techniczna AT /2008 na Systemy nośne tras kablowych BAKS o odporności ogniowej E-30, E-90 wydana przez CNBOP z Józefowa. Certyfikat nr 2621/2008 na Systemy nośne tras kablowych BAKS o odporności ogniowej E-30, E-90 wydany przez CNBOP z Józefowa. Certyfikaty zgodności od DMT Dortmund. Certyfikaty zgodności od FIRES Batizovce. 3. Nowości BAKS: Nowe korytka typu KA. Wprowadzenie korytek 6 m w standardowych systemach. Nowe profile boczne w systemach samonośnym koryt i drabin. Pokrywy w kształtkach drabinek. Nowe wysięgniki WMCT i WWCT. Nowe uchwyty do konstrukcji. Zmodernizowane podstawy sufitowe i wsporniki. Nowe ceowniki z przetłoczeniami bocznymi zapewniające lepsze parametry wytrzymałościowe. Konstrukcje pod fotoogniwa. Więcej informacji o nowościach (i nie tylko) znaleźć można na stronie internetowej Artykuł jest przedrukiem referatu wygłoszonego na XIV Sympozjum Oddziału Poznańskiego SEP w Poznaniu, w dniu r. 65
