1 Uwarunkowania międzysystemowej kompatybilności elektromagnetycznej standardu IEEE a Jarosław Sadowski, Ryszard J. Katulski Katedra Systemów i Sieci Radiokomunikacyjnych Politechnika Gdańska

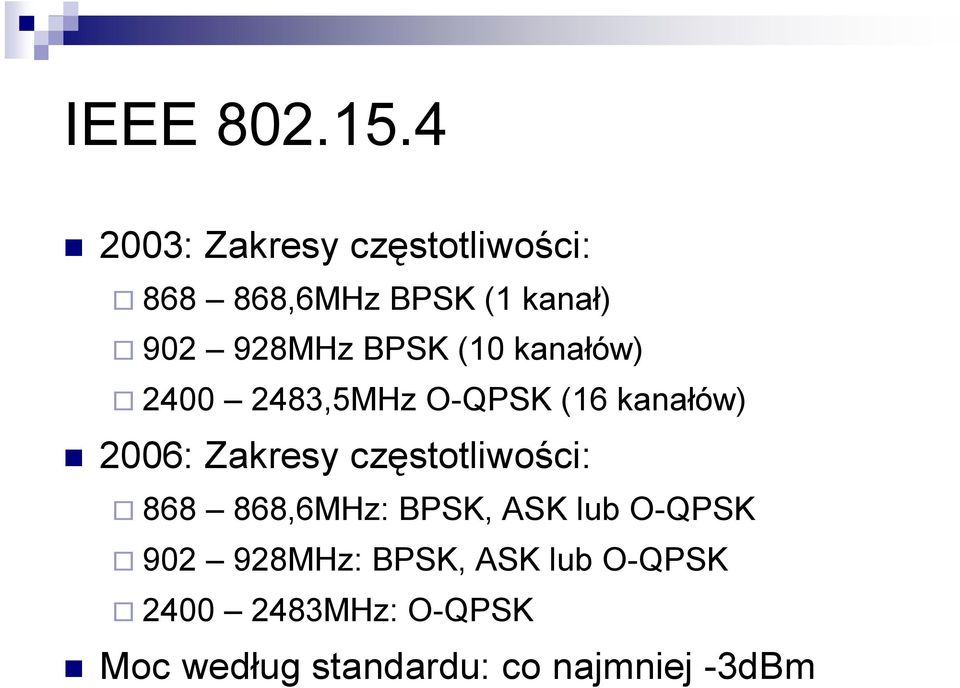

2 IEEE : Zakresy częstotliwości: ,6MHz BPSK (1 kanał) MHz BPSK (10 kanałów) ,5MHz O-QPSK (16 kanałów) 2006: Zakresy częstotliwości: ,6MHz: BPSK, ASK lub O-QPSK MHz: BPSK, ASK lub O-QPSK MHz: O-QPSK Moc według standardu: co najmniej -3dBm

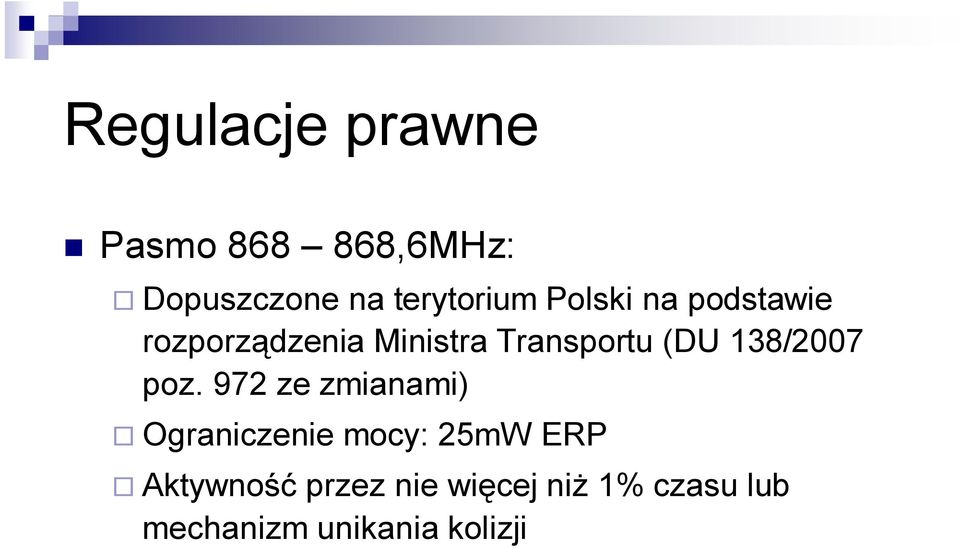

3 Regulacje prawne Pasmo ,6MHz: Dopuszczone na terytorium Polski na podstawie rozporządzenia Ministra Transportu (DU 138/2007 poz. 972 ze zmianami) Ograniczenie mocy: 25mW ERP Aktywność przez nie więcej niŝ 1% czasu lub mechanizm unikania kolizji

4 Regulacje prawne c.d. Pasmo MHz Brak moŝliwości eksploatacji w Polsce bez pozwolenia radiowego Ograniczone moŝliwości uzyskania pozwolenia radiowego ze względu na przeznaczenie zakresu MHz na potrzeby telefonii komórkowej

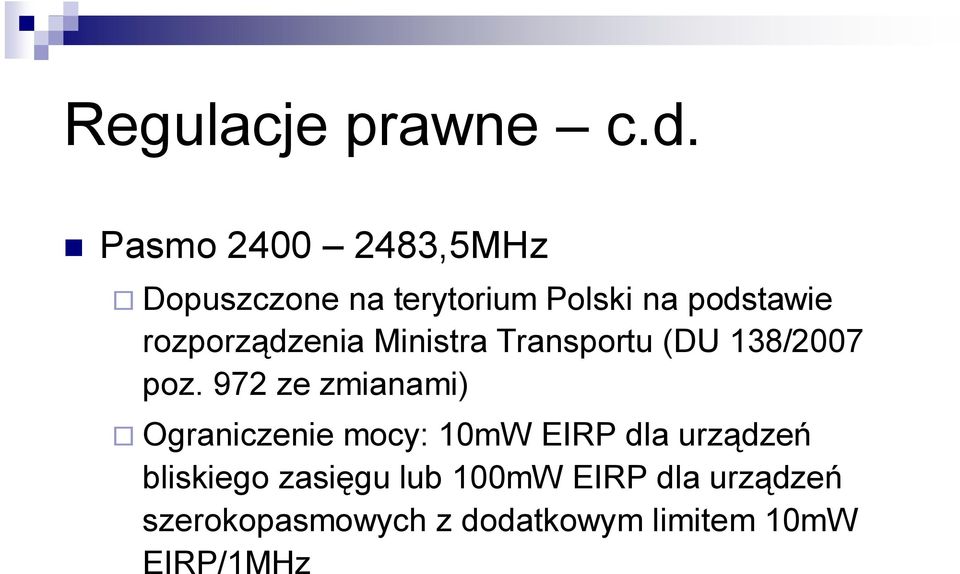

5 Regulacje prawne c.d. Pasmo ,5MHz Dopuszczone na terytorium Polski na podstawie rozporządzenia Ministra Transportu (DU 138/2007 poz. 972 ze zmianami) Ograniczenie mocy: 10mW EIRP dla urządzeń bliskiego zasięgu lub 100mW EIRP dla urządzeń szerokopasmowych z dodatkowym limitem 10mW EIRP/1MHz

6 IEEE a (sierpień 2007) Pasmo ,5MHz: Nowy typ modulacji: Chirp Spread Spectrum 14 kanałów moc co najmniej -3dBm Uwarunkowania kompatybilnościowe: takie jak we wcześniejszej wersji standardu

7 IEEE a Transmisja UWB: Radio impulsowe MHz, 1 kanał o szerokości 499,2MHz MHz, 4 kanały: 3 o szerokości 499,2MHz 1 o szerokości 1331,2MHz MHz, 11 kanałów: 8 o szerokości 499,2MHz 1 o szerokości 1081,6MHz 1 o szerokości 1331,2MHz 1 o szerokości 1354,97MHz Brak dolnej i górnej granicy mocy nadajnika!!!

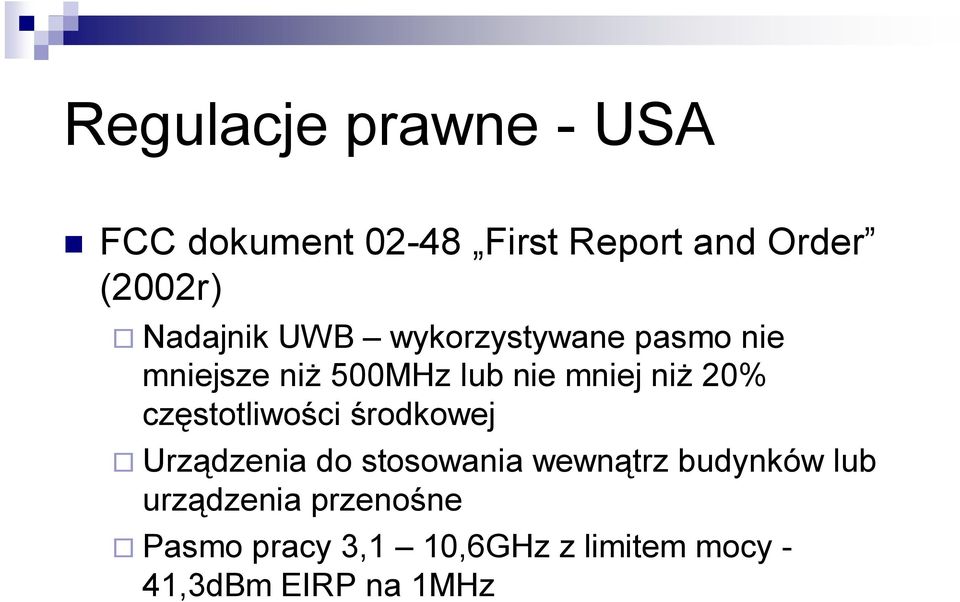

8 Regulacje prawne - USA FCC dokument First Report and Order (2002r) Nadajnik UWB wykorzystywane pasmo nie mniejsze niŝ 500MHz lub nie mniej niŝ 20% częstotliwości środkowej Urządzenia do stosowania wewnątrz budynków lub urządzenia przenośne Pasmo pracy 3,1 10,6GHz z limitem mocy - 41,3dBm EIRP na 1MHz

9 Regulacje prawne Unia Europejska Decyzja Komisji Europejskiej nr 2007/131/EC (2007r) Nadajnik UWB wykorzystywane pasmo co najmniej 50MHz Urządzenia do stosowania wewnątrz budynków lub urządzenia przenośne Limit mocy -41,3dBm EIRP na 1MHz w pasmach: 6 do 8,5GHz 4,2 do 4,8GHz do końca roku ,4 do 4,8GHz dla urządzeń o bardzo małym współczynniku aktywności Inne zakresy częstotliwości i limity mocy moŝliwe, jeśli urządzenia będą stosowały techniki unikania lub minimalizacji interferencji

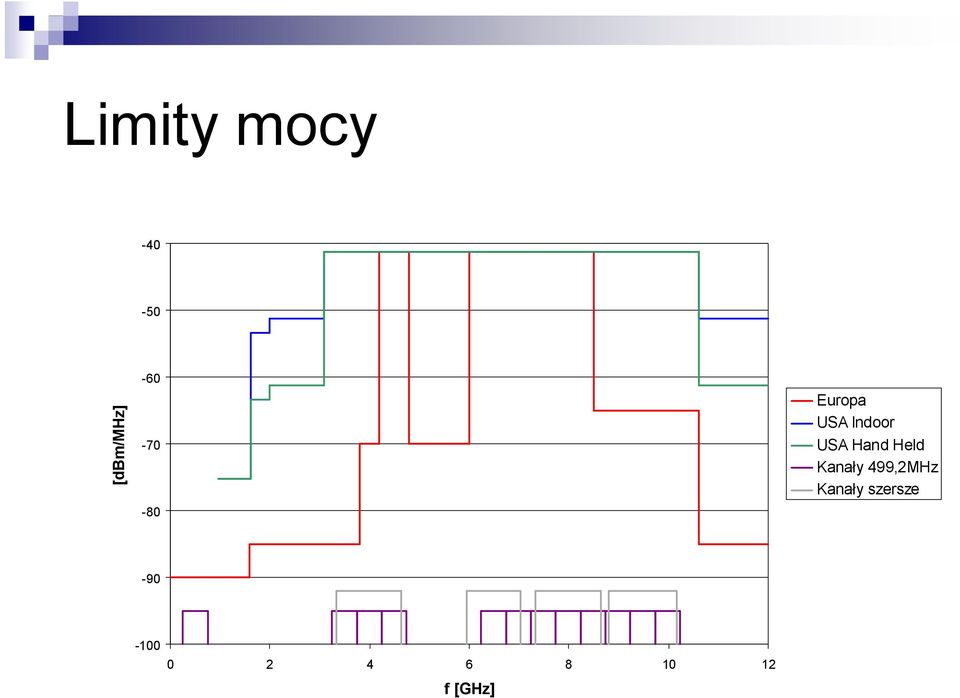

10 Limity mocy [dbm/mhz] Europa USA Indoor USA Hand Held Kanały 499,2MHz Kanały szersze f [GHz]

11 Uwarunkowania kompatybilnościowe Pasmo 868MHz MoŜliwa praca bez pozwoleń radiowych dla tego zakresu częstotliwości Brak urządzeń, których praca byłaby chroniona przepisami Wszystkie urządzenia w tym paśmie, takŝe , na takich samych zasadach Brak ograniczeń odnośnie wprowadzania urządzeń do obrotu

12 Uwarunkowania kompatybilnościowe Pasmo MHz Brak moŝliwości eksploatacji urządzeń w Polsce Pozwolenia radiowe dla sieci GSM uplink Ograniczone ryzyko zakłócania: mała liczba urządzeń IEEE w tym paśmie, oferowanych na rynku poza UE, w szczególności wielozakresowych łatwość wykrycia faktu występowania zakłóceń poza terenem miejskim automatyka telefonów pozwoli wykorzystać inną nośną / inną stację bazową na terenie miejskim

13 Uwarunkowania kompatybilnościowe Pasmo ,5MHz MoŜliwa praca bez pozwoleń radiowych dla tego zakresu częstotliwości Brak urządzeń, których praca byłaby chroniona przepisami Wszystkie urządzenia w tym zakresie, takŝe , na takich samych zasadach Brak ograniczeń odnośnie wprowadzania urządzeń do obrotu

14 Uwarunkowania kompatybilnościowe Pasmo UWB MoŜliwość wykorzystania na terenie UE tylko 6 z 16 kanałów częstotliwościowych Prototypy chipów i modułów a w większości wielokanałowe DuŜe ryzyko wprowadzania do obrotu na terenie UE urządzeń z limitem kanałów wyłącznie programowym (zmiana firmware u) DuŜe ryzyko sprowadzania urządzeń nie spełniających europejskich ograniczeń częstotliwościowych

15 Konflikty z innymi systemami - zbadane Pasmo UWB Wpływ na urządzenia według standardu IEEE Przy odległości między urządzeniami rzędu kilku metrów działanie odbiornika WiMAX będzie zakłócone Przy odległości między urządzeniami rzędu kilkudziesięciu metrów działanie odbiornika UWB będzie zakłócone Wpływ na urządzenia według standardu ECMA-368 (UWB) Przy odległości między urządzeniami rzędu kilku metrów i pracy w podobnym zakresie częstotliwości działanie odbiornika ECMA-368 (MC-OFDM) będzie zakłócone

16 Konflikty z innymi systemami - niezbadane Inne systemy, których działanie moŝe być zakłócane przez UWB: radiolinie punkt-punkt systemy LMDS systemy dostępowe radiolokacja radiodyfuzja (pasmo poniŝej 1GHz) Systemy, które mogą zakłócać działanie UWB: radiolokacja radiodyfuzja

17 Zakres koniecznych badań kompatybilnościowych Badania pomiarowe ryzyka wzajemnego zakłócania pracy urządzeń Badania pomiarowe zasadności dopuszczenia transmisji UWB w całym zakresie 3,1 10,6GHz na terenie UE Opracowanie i praktyczna implementacja skutecznych metod unikania interferencji lub zmniejszania ich skutków Badania symulacyjne: Efektywne kształtowanie widma radiowego sygnału impulsowego (IR UWB) dla potrzeb wymagań międzysystemowej kompatybilności elektromagnetycznej

18 Dziękuję za uwagę
