1 słońce gaz drewno ogrzewanie hybrydowe olej paliwa stałe energia z natury ver

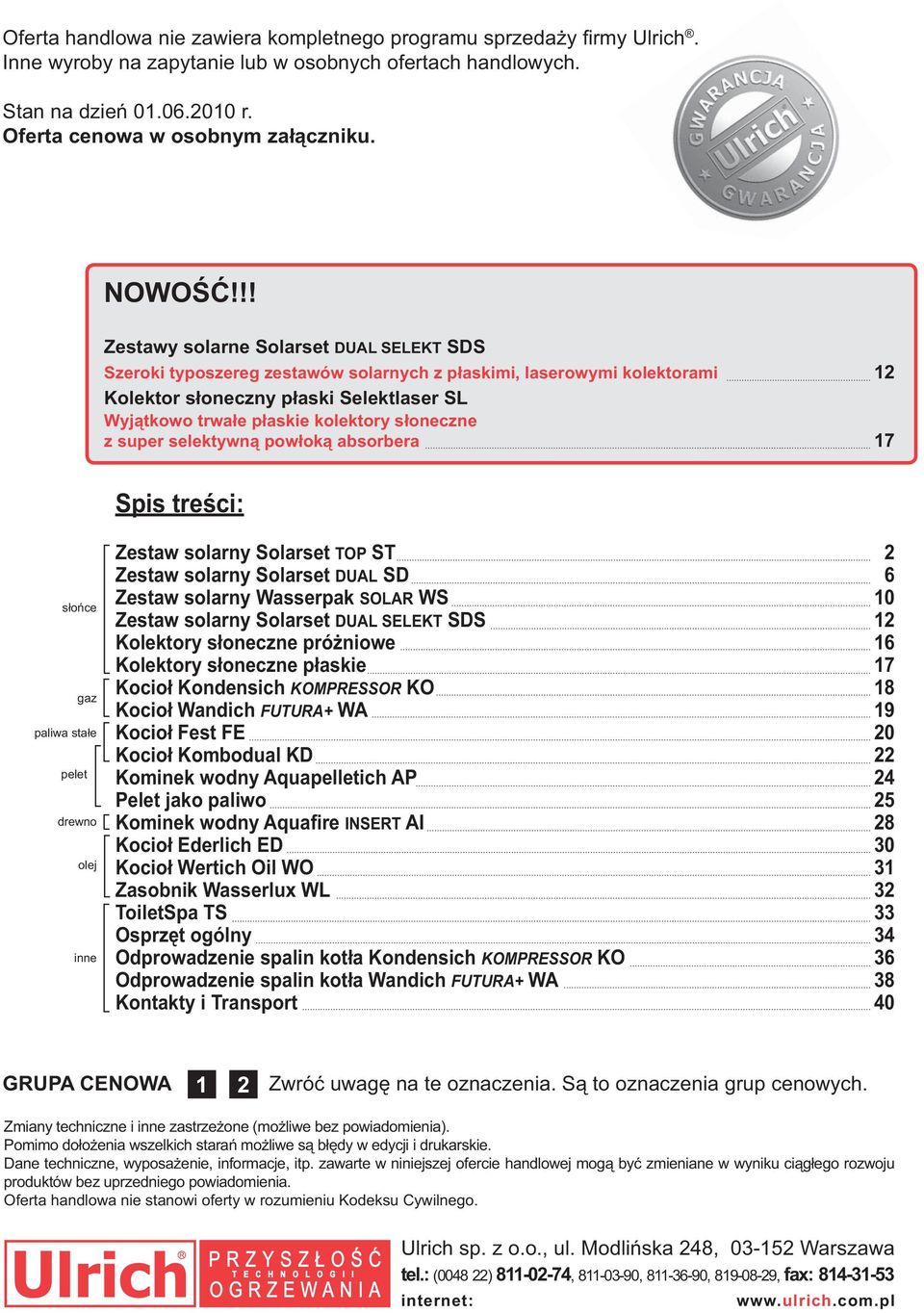

2 Oferta handlowa nie zawiera kompletnego programu sprzedaży firmy Ulrich. Inne wyroby na zapytanie lub w osobnych ofertach handlowych. Stan na dzień r. Oferta cenowa w osobnym załączniku. NOWOŚĆ!!! Zestawy solarne Solarset DUAL SELEKT SDS Szeroki typoszereg zestawów solarnych z płaskimi, laserowymi kolektorami 12 Kolektor słoneczny płaski Selektlaser SL Wyjątkowo trwałe płaskie kolektory słoneczne z super selektywną powłoką absorbera 17 Spis treści: słońce gaz paliwa stałe pelet drewno olej inne Zestaw solarny Solarset TOP ST 2 Zestaw solarny Solarset DUAL SD 6 Zestaw solarny Wasserpak SOLAR WS 10 Zestaw solarny Solarset DUAL SELEKT SDS 12 Kolektory słoneczne próżniowe 16 Kolektory słoneczne płaskie 17 Kocioł Kondensich KOMPRESSOR KO 18 Kocioł Wandich FUTURA+ WA 19 Kocioł Fest FE 20 Kocioł Kombodual KD 22 Kominek wodny Aquapelletich AP 24 Pelet jako paliwo 25 Kominek wodny Aquafire INSERT AI 28 Kocioł Ederlich ED 30 Kocioł Wertich Oil WO 31 Zasobnik Wasserlux WL 32 ToiletSpa TS 33 Osprzęt ogólny 34 Odprowadzenie spalin kotła Kondensich KOMPRESSOR KO 36 Odprowadzenie spalin kotła Wandich FUTURA+ WA 38 Kontakty i Transport 40 GRUPA CENOWA 1 2 Zwróć uwagę na te oznaczenia. Są to oznaczenia grup cenowych. Zmiany techniczne i inne zastrzeżone (możliwe bez powiadomienia). Pomimo dołożenia wszelkich starań możliwe są błędy w edycji i drukarskie. Dane techniczne, wyposażenie, informacje, itp. zawarte w niniejszej ofercie handlowej mogą być zmieniane w wyniku ciągłego rozwoju produktów bez uprzedniego powiadomienia. Oferta handlowa nie stanowi oferty w rozumieniu Kodeksu Cywilnego. Ulrich sp. z o.o., ul. Modlińska 248, Warszawa tel.: ( ) , , , , fax: internet:

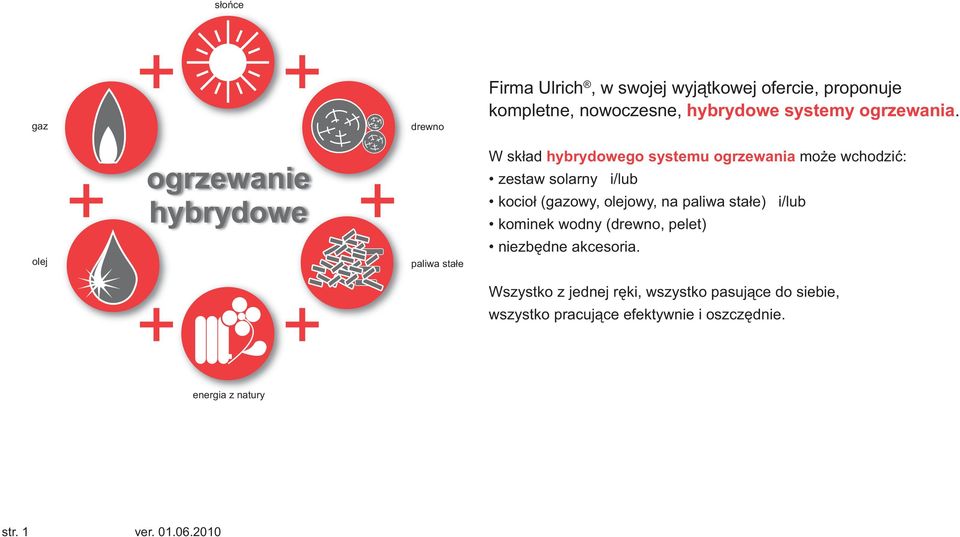

3 słońce gaz olej ogrzewanie hybrydowe drewno paliwa stałe Firma Ulrich, w swojej wyjątkowej ofercie, proponuje kompletne, nowoczesne, hybrydowe systemy ogrzewania. W skład hybrydowego systemu ogrzewania może wchodzić: zestaw solarny i/lub kocioł (gazowy, olejowy, na paliwa stałe) i/lub kominek wodny (drewno, pelet) niezbędne akcesoria. Wszystko z jednej ręki, wszystko pasujące do siebie, wszystko pracujące efektywnie i oszczędnie. energia z natury str. 1 ver

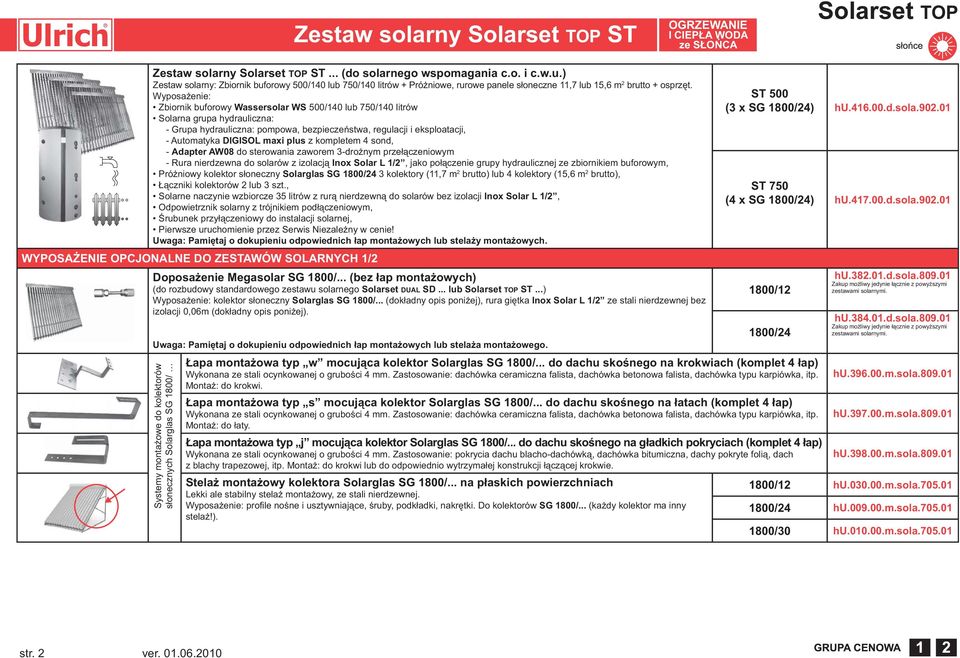

4 Zestaw solarny Solarset TOP ST OGRZEWANIE I CIEPŁA WODA ze SŁOŃCA Solarset TOP Zestaw solarny Solarset TOP ST... (do solarnego wspomagania c.o. i c.w.u.) Zestaw solarny: Zbiornik buforowy 500/140 lub 750/140 litrów + Próżniowe, rurowe panele słoneczne 11,7 lub 15,6 m 2 brutto + osprzęt. Wyposażenie: Zbiornik buforowy Wassersolar WS 500/140 lub 750/140 litrów Solarna grupa hydrauliczna: - Grupa hydrauliczna: pompowa, bezpieczeństwa, regulacji i eksploatacji, - Automatyka DIGISOL maxi plus z kompletem 4 sond, - Adapter AW08 do sterowania zaworem 3-drożnym przełączeniowym - Rura nierdzewna do solarów z izolacją Inox Solar L 1/2, jako połączenie grupy hydraulicznej ze zbiornikiem buforowym, Próżniowy kolektor słoneczny Solarglas SG 1800/24 3 kolektory (11,7 m 2 brutto) lub 4 kolektory (15,6 m 2 brutto), Łączniki kolektorów 2 lub 3 szt., Solarne naczynie wzbiorcze 35 litrów z rurą nierdzewną do solarów bez izolacji Inox Solar L 1/2, Odpowietrznik solarny z trójnikiem podłączeniowym, Śrubunek przyłączeniowy do instalacji solarnej, Pierwsze uruchomienie przez Serwis Niezależny w cenie! Uwaga: Pamiętaj o dokupieniu odpowiednich łap montażowych lub stelaży montażowych. WYPOSAŻENIE OPCJONALNE DO ZESTAWÓW SOLARNYCH 1/2 Doposażenie Megasolar SG 1800/... (bez łap montażowych) (do rozbudowy standardowego zestawu solarnego Solarset DUAL SD... lub Solarset TOP ST...) Wyposażenie: kolektor słoneczny Solarglas SG 1800/... (dokładny opis poniżej), rura giętka Inox Solar L 1/2 ze stali nierdzewnej bez izolacji 0,06m (dokładny opis poniżej). Uwaga: Pamiętaj o dokupieniu odpowiednich łap montażowych lub stelaża montażowego. Systemy montażowe do kolektorów słonecznych Solarglas SG 1800/ ST 500 (3 x SG 1800/24) hu d.sola ST 750 (4 x SG 1800/24) hu d.sola / /24 hu d.sola Zakup możliwy jedynie łącznie z powyższymi zestawami solarnymi. hu d.sola Zakup możliwy jedynie łącznie z powyższymi zestawami solarnymi. Łapa montażowa typ w mocująca kolektor Solarglas SG 1800/... do dachu skośnego na krokwiach (komplet 4 łap) Wykonana ze stali ocynkowanej o grubości 4 mm. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. hu m.sola Montaż: do krokwi. Łapa montażowa typ s mocująca kolektor Solarglas SG 1800/... do dachu skośnego na łatach (komplet 4 łap) Wykonana ze stali ocynkowanej o grubości 4 mm. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. hu m.sola Montaż: do łaty. Łapa montażowa typ j mocująca kolektor Solarglas SG 1800/... do dachu skośnego na gładkich pokryciach (komplet 4 łap) Wykonana ze stali ocynkowanej o grubości 4 mm. Zastosowanie: pokrycia dachu blacho-dachówką, dachówka bitumiczna, dachy pokryte folią, dach hu m.sola z blachy trapezowej, itp. Montaż: do krokwi lub do odpowiednio wytrzymałej konstrukcji łączącej krokwie. Stelaż montażowy kolektora Solarglas SG 1800/... na płaskich powierzchniach Lekki ale stabilny stelaż montażowy, ze stali nierdzewnej. 1800/12 hu m.sola Wyposażenie: profile nośne i usztywniające, śruby, podkładki, nakrętki. Do kolektorów SG 1800/... (każdy kolektor ma inny stelaż!). 1800/24 hu m.sola /30 hu m.sola str. 2 ver

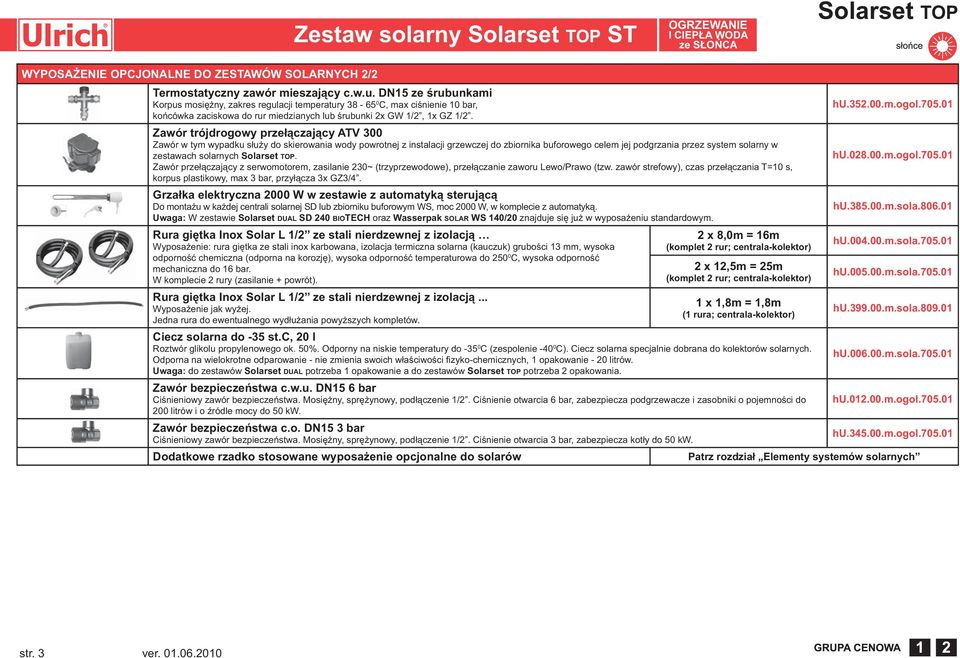

5 Zestaw solarny Solarset TOP ST OGRZEWANIE I CIEPŁA WODA ze SŁOŃCA Solarset TOP WYPOSAŻENIE OPCJONALNE DO ZESTAWÓW SOLARNYCH 2/2 Termostatyczny zawór mieszający c.w.u. DN15 ze śrubunkami Korpus mosiężny, zakres regulacji temperatury C, max ciśnienie 10 bar, końcówka zaciskowa do rur miedzianych lub śrubunki 2x GW 1/2, 1x GZ 1/2. Zawór trójdrogowy przełączający ATV 300 Zawór w tym wypadku służy do skierowania wody powrotnej z instalacji grzewczej do zbiornika buforowego celem jej podgrzania przez system solarny w zestawach solarnych Solarset TOP. Zawór przełączający z serwomotorem, zasilanie 230~ (trzyprzewodowe), przełączanie zaworu Lewo/Prawo (tzw. zawór strefowy), czas przełączania T=10 s, korpus plastikowy, max 3 bar, przyłącza 3x GZ3/4. Grzałka elektryczna 2000 W w zestawie z automatyką sterującą Do montażu w każdej centrali solarnej SD lub zbiorniku buforowym WS, moc 2000 W, w komplecie z automatyką. Uwaga: W zestawie Solarset DUAL SD 240 BIOTECH oraz Wasserpak SOLAR WS 140/20 znajduje się już w wyposażeniu standardowym. Rura giętka Inox Solar L 1/2 ze stali nierdzewnej z izolacją Wyposażenie: rura giętka ze stali inox karbowana, izolacja termiczna solarna (kauczuk) grubości 13 mm, wysoka odporność chemiczna (odporna na korozję), wysoka odporność temperaturowa do C, wysoka odporność mechaniczna do 16 bar. W komplecie 2 rury (zasilanie + powrót). Rura giętka Inox Solar L 1/2 ze stali nierdzewnej z izolacją... Wyposażenie jak wyżej. Jedna rura do ewentualnego wydłużania powyższych kompletów. 2 x 8,0m = 16m (komplet 2 rur; centrala-kolektor) 2 x 12,5m = 25m (komplet 2 rur; centrala-kolektor) 1 x 1,8m = 1,8m (1 rura; centrala-kolektor) Ciecz solarna do -35 st.c, 20 l Roztwór glikolu propylenowego ok. 50%. Odporny na niskie temperatury do C (zespolenie C). Ciecz solarna specjalnie dobrana do kolektorów solarnych. Odporna na wielokrotne odparowanie - nie zmienia swoich właściwości fizyko-chemicznych, 1 opakowanie - 20 litrów. Uwaga: do zestawów Solarset DUAL potrzeba 1 opakowanie a do zestawów Solarset TOP potrzeba 2 opakowania. hu m.ogol hu m.ogol hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola Zawór bezpieczeństwa c.w.u. DN15 6 bar Ciśnieniowy zawór bezpieczeństwa. Mosiężny, sprężynowy, podłączenie 1/2. Ciśnienie otwarcia 6 bar, zabezpiecza podgrzewacze i zasobniki o pojemności do hu m.ogol litrów i o źródle mocy do 50 kw. Zawór bezpieczeństwa c.o. DN15 3 bar hu m.ogol Ciśnieniowy zawór bezpieczeństwa. Mosiężny, sprężynowy, podłączenie 1/2. Ciśnienie otwarcia 3 bar, zabezpiecza kotły do 50 kw. Dodatkowe rzadko stosowane wyposażenie opcjonalne do solarów Patrz rozdział Elementy systemów solarnych str. 3 ver

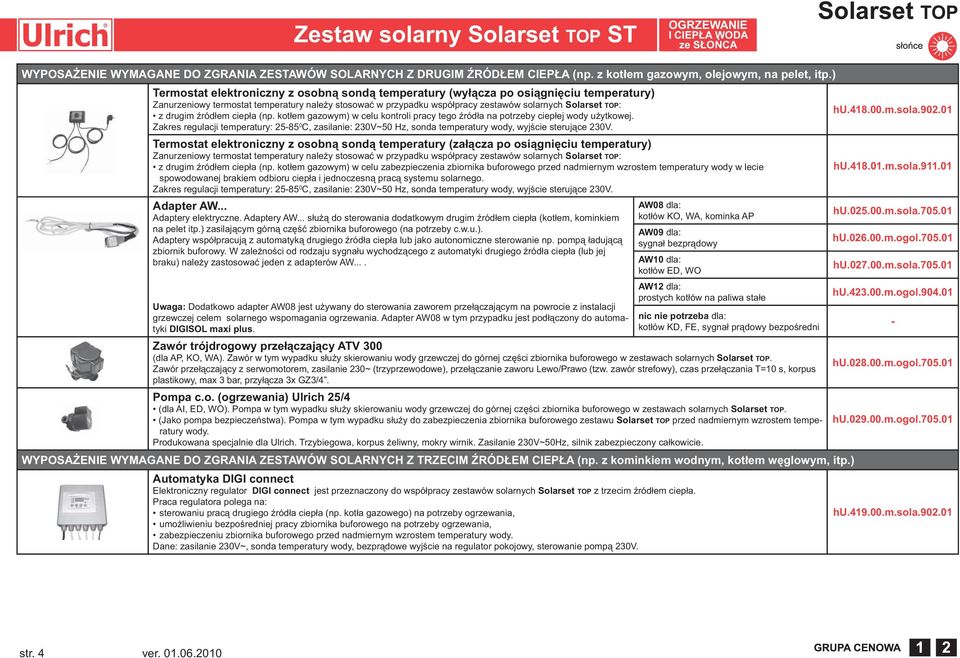

6 Zestaw solarny Solarset TOP ST OGRZEWANIE I CIEPŁA WODA ze SŁOŃCA Solarset TOP WYPOSAŻENIE WYMAGANE DO ZGRANIA ZESTAWÓW SOLARNYCH Z DRUGIM ŹRÓDŁEM CIEPŁA (np. z kotłem gazowym, olejowym, na pelet, itp.) Termostat elektroniczny z osobną sondą temperatury (wyłącza po osiągnięciu temperatury) Zanurzeniowy termostat temperatury należy stosować w przypadku współpracy zestawów solarnych Solarset TOP: z drugim źródłem ciepła (np. kotłem gazowym) w celu kontroli pracy tego źródła na potrzeby ciepłej wody użytkowej. Zakres regulacji temperatury: C, zasilanie: 230V~50 Hz, sonda temperatury wody, wyjście sterujące 230V. Termostat elektroniczny z osobną sondą temperatury (załącza po osiągnięciu temperatury) Zanurzeniowy termostat temperatury należy stosować w przypadku współpracy zestawów solarnych Solarset TOP: z drugim źródłem ciepła (np. kotłem gazowym) w celu zabezpieczenia zbiornika buforowego przed nadmiernym wzrostem temperatury wody w lecie spowodowanej brakiem odbioru ciepła i jednoczesną pracą systemu solarnego. Zakres regulacji temperatury: C, zasilanie: 230V~50 Hz, sonda temperatury wody, wyjście sterujące 230V. Adapter AW... Adaptery elektryczne. Adaptery AW... służą do sterowania dodatkowym drugim źródłem ciepła (kotłem, kominkiem na pelet itp.) zasilającym górną część zbiornika buforowego (na potrzeby c.w.u.). Adaptery współpracują z automatyką drugiego źródła ciepła lub jako autonomiczne sterowanie np. pompą ładującą zbiornik buforowy. W zależności od rodzaju sygnału wychodzącego z automatyki drugiego źródła ciepła (lub jej braku) należy zastosować jeden z adapterów AW.... Uwaga: Dodatkowo adapter AW08 jest używany do sterowania zaworem przełączającym na powrocie z instalacji grzewczej celem solarnego wspomagania ogrzewania. Adapter AW08 w tym przypadku jest podłączony do automatyki DIGISOL maxi plus. AW08 dla: kotłów KO, WA, kominka AP AW09 dla: sygnał bezprądowy AW10 dla: kotłów ED, WO AW12 dla: prostych kotłów na paliwa stałe nic nie potrzeba dla: kotłów KD, FE, sygnał prądowy bezpośredni Zawór trójdrogowy przełączający ATV 300 (dla AP, KO, WA). Zawór w tym wypadku służy skierowaniu wody grzewczej do górnej części zbiornika buforowego w zestawach solarnych Solarset TOP. Zawór przełączający z serwomotorem, zasilanie 230~ (trzyprzewodowe), przełączanie zaworu Lewo/Prawo (tzw. zawór strefowy), czas przełączania T=10 s, korpus plastikowy, max 3 bar, przyłącza 3x GZ3/4. Pompa c.o. (ogrzewania) Ulrich 25/4 (dla AI, ED, WO). Pompa w tym wypadku służy skierowaniu wody grzewczej do górnej części zbiornika buforowego w zestawach solarnych Solarset TOP. (Jako pompa bezpieczeństwa). Pompa w tym wypadku służy do zabezpieczenia zbiornika buforowego zestawu Solarset TOP przed nadmiernym wzrostem temperatury wody. Produkowana specjalnie dla Ulrich. Trzybiegowa, korpus żeliwny, mokry wirnik. Zasilanie 230V~50Hz, silnik zabezpieczony całkowicie. WYPOSAŻENIE WYMAGANE DO ZGRANIA ZESTAWÓW SOLARNYCH Z TRZECIM ŹRÓDŁEM CIEPŁA (np. z kominkiem wodnym, kotłem węglowym, itp.) Automatyka DIGI connect Elektroniczny regulator DIGI connect jest przeznaczony do współpracy zestawów solarnych Solarset TOP z trzecim źródłem ciepła. Praca regulatora polega na: sterowaniu pracą drugiego źródła ciepła (np. kotła gazowego) na potrzeby ogrzewania, umożliwieniu bezpośredniej pracy zbiornika buforowego na potrzeby ogrzewania, zabezpieczeniu zbiornika buforowego przed nadmiernym wzrostem temperatury wody. Dane: zasilanie 230V~, sonda temperatury wody, bezprądowe wyjście na regulator pokojowy, sterowanie pompą 230V. hu m.sola hu m.sola hu m.sola hu m.ogol hu m.sola hu m.ogol hu m.ogol hu m.ogol hu m.sola str. 4 ver

7 słońce PAMIĘTAJ O HYBRYDZIE gaz drewno ogrzewanie hybrydowe olej paliwa stałe energia z natury str. 5 ver

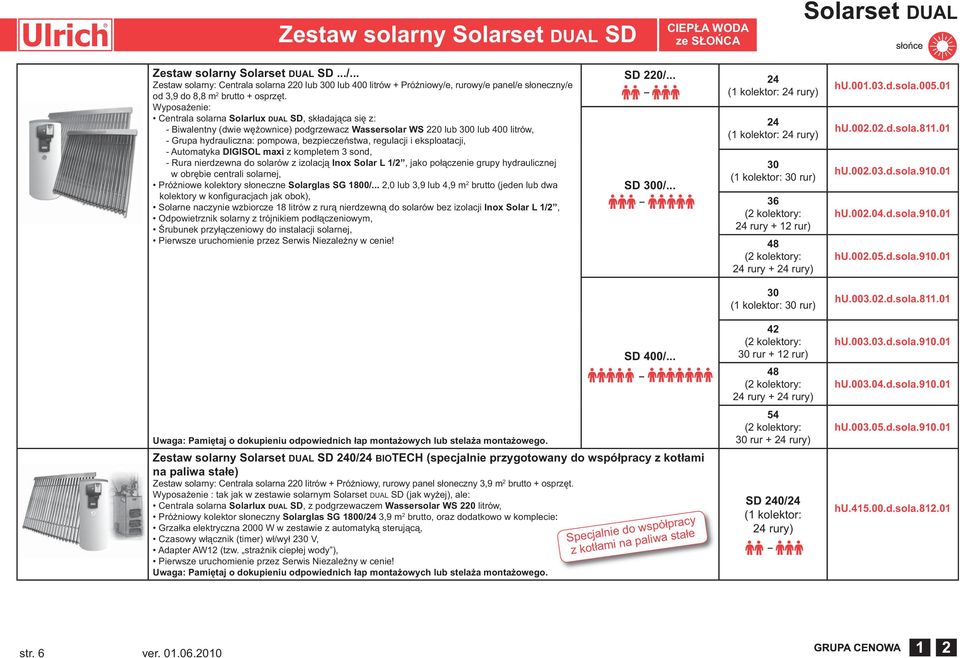

8 Zestaw solarny Solarset DUAL SD CIEPŁA WODA ze SŁOŃCA Solarset DUAL Zestaw solarny Solarset DUAL SD.../... Zestaw solarny: Centrala solarna 220 lub 300 lub 400 litrów + Próżniowy/e, rurowy/e panel/e słoneczny/e od 3,9 do 8,8 m 2 brutto + osprzęt. Wyposażenie: Centrala solarna Solarlux DUAL SD, składająca się z: - Biwalentny (dwie wężownice) podgrzewacz Wassersolar WS 220 lub 300 lub 400 litrów, - Grupa hydrauliczna: pompowa, bezpieczeństwa, regulacji i eksploatacji, - Automatyka DIGISOL maxi z kompletem 3 sond, - Rura nierdzewna do solarów z izolacją Inox Solar L 1/2, jako połączenie grupy hydraulicznej w obrębie centrali solarnej, Próżniowe kolektory słoneczne Solarglas SG 1800/... 2,0 lub 3,9 lub 4,9 m 2 brutto (jeden lub dwa kolektory w konfiguracjach jak obok), Solarne naczynie wzbiorcze 18 litrów z rurą nierdzewną do solarów bez izolacji Inox Solar L 1/2, Odpowietrznik solarny z trójnikiem podłączeniowym, Śrubunek przyłączeniowy do instalacji solarnej, Pierwsze uruchomienie przez Serwis Niezależny w cenie! SD 220/ (1 kolektor: 24 rury) SD 300/ (1 kolektor: 24 rury) 30 (1 kolektor: 30 rur) 36 (2 kolektory: 24 rury + 12 rur) 48 (2 kolektory: 24 rury + 24 rury) 30 (1 kolektor: 30 rur) hu d.sola hu d.sola hu d.sola hu d.sola hu d.sola hu d.sola Uwaga: Pamiętaj o dokupieniu odpowiednich łap montażowych lub stelaża montażowego. SD 400/... Zestaw solarny Solarset DUAL SD 240/24 BIOTECH (specjalnie przygotowany do współpracy z kotłami na paliwa stałe) Zestaw solarny: Centrala solarna 220 litrów + Próżniowy, rurowy panel słoneczny 3,9 m 2 brutto + osprzęt. Wyposażenie : tak jak w zestawie solarnym Solarset DUAL SD (jak wyżej), ale: Centrala solarna Solarlux DUAL SD, z podgrzewaczem Wassersolar WS 220 litrów, Próżniowy kolektor słoneczny Solarglas SG 1800/24 3,9 m 2 brutto, oraz dodatkowo w komplecie: Grzałka elektryczna 2000 W w zestawie z automatyką sterującą, Czasowy włącznik (timer) wł/wył 230 V, Adapter AW12 (tzw. strażnik ciepłej wody ), Pierwsze uruchomienie przez Serwis Niezależny w cenie! Uwaga: Pamiętaj o dokupieniu odpowiednich łap montażowych lub stelaża montażowego. Specjalnie do współpracy z kotłami na paliwa stałe 42 (2 kolektory: 30 rur + 12 rur) 48 (2 kolektory: 24 rury + 24 rury) 54 (2 kolektory: 30 rur + 24 rury) SD 240/24 (1 kolektor: 24 rury) hu d.sola hu d.sola hu d.sola hu d.sola str. 6 ver

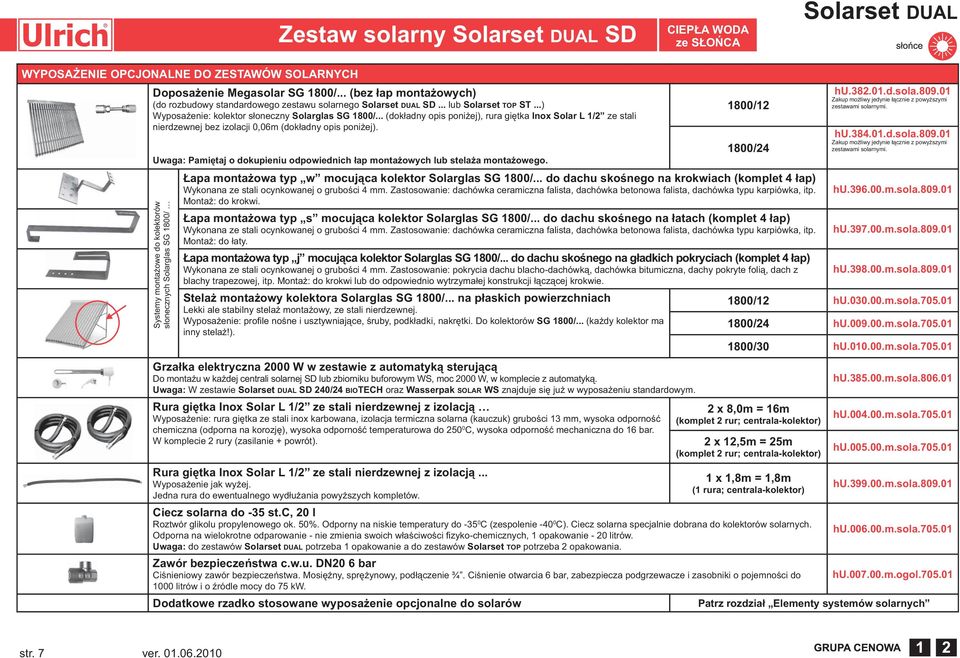

9 Zestaw solarny Solarset DUAL SD CIEPŁA WODA ze SŁOŃCA Solarset DUAL WYPOSAŻENIE OPCJONALNE DO ZESTAWÓW SOLARNYCH Doposażenie Megasolar SG 1800/... (bez łap montażowych) (do rozbudowy standardowego zestawu solarnego Solarset DUAL SD... lub Solarset TOP ST...) Wyposażenie: kolektor słoneczny Solarglas SG 1800/... (dokładny opis poniżej), rura giętka Inox Solar L 1/2 ze stali nierdzewnej bez izolacji 0,06m (dokładny opis poniżej). Uwaga: Pamiętaj o dokupieniu odpowiednich łap montażowych lub stelaża montażowego. Systemy montażowe do kolektorów słonecznych Solarglas SG 1800/ 1800/ /24 hu d.sola Zakup możliwy jedynie łącznie z powyższymi zestawami solarnymi. hu d.sola Zakup możliwy jedynie łącznie z powyższymi zestawami solarnymi. Łapa montażowa typ w mocująca kolektor Solarglas SG 1800/... do dachu skośnego na krokwiach (komplet 4 łap) Wykonana ze stali ocynkowanej o grubości 4 mm. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. hu m.sola Montaż: do krokwi. Łapa montażowa typ s mocująca kolektor Solarglas SG 1800/... do dachu skośnego na łatach (komplet 4 łap) Wykonana ze stali ocynkowanej o grubości 4 mm. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. hu m.sola Montaż: do łaty. Łapa montażowa typ j mocująca kolektor Solarglas SG 1800/... do dachu skośnego na gładkich pokryciach (komplet 4 łap) Wykonana ze stali ocynkowanej o grubości 4 mm. Zastosowanie: pokrycia dachu blacho-dachówką, dachówka bitumiczna, dachy pokryte folią, dach z hu m.sola blachy trapezowej, itp. Montaż: do krokwi lub do odpowiednio wytrzymałej konstrukcji łączącej krokwie. Stelaż montażowy kolektora Solarglas SG 1800/... na płaskich powierzchniach Lekki ale stabilny stelaż montażowy, ze stali nierdzewnej. 1800/12 hu m.sola Wyposażenie: profile nośne i usztywniające, śruby, podkładki, nakrętki. Do kolektorów SG 1800/... (każdy kolektor ma inny stelaż!). 1800/24 hu m.sola /30 hu m.sola Grzałka elektryczna 2000 W w zestawie z automatyką sterującą Do montażu w każdej centrali solarnej SD lub zbiorniku buforowym WS, moc 2000 W, w komplecie z automatyką. Uwaga: W zestawie Solarset DUAL SD 240/24 BIOTECH oraz Wasserpak SOLAR WS znajduje się już w wyposażeniu standardowym. Rura giętka Inox Solar L 1/2 ze stali nierdzewnej z izolacją Wyposażenie: rura giętka ze stali inox karbowana, izolacja termiczna solarna (kauczuk) grubości 13 mm, wysoka odporność chemiczna (odporna na korozję), wysoka odporność temperaturowa do C, wysoka odporność mechaniczna do 16 bar. W komplecie 2 rury (zasilanie + powrót). Rura giętka Inox Solar L 1/2 ze stali nierdzewnej z izolacją... Wyposażenie jak wyżej. Jedna rura do ewentualnego wydłużania powyższych kompletów. 2 x 8,0m = 16m (komplet 2 rur; centrala-kolektor) 2 x 12,5m = 25m (komplet 2 rur; centrala-kolektor) 1 x 1,8m = 1,8m (1 rura; centrala-kolektor) Ciecz solarna do -35 st.c, 20 l Roztwór glikolu propylenowego ok. 50%. Odporny na niskie temperatury do C (zespolenie C). Ciecz solarna specjalnie dobrana do kolektorów solarnych. Odporna na wielokrotne odparowanie - nie zmienia swoich właściwości fizyko-chemicznych, 1 opakowanie - 20 litrów. Uwaga: do zestawów Solarset DUAL potrzeba 1 opakowanie a do zestawów Solarset TOP potrzeba 2 opakowania. hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola Zawór bezpieczeństwa c.w.u. DN20 6 bar Ciśnieniowy zawór bezpieczeństwa. Mosiężny, sprężynowy, podłączenie ¾. Ciśnienie otwarcia 6 bar, zabezpiecza podgrzewacze i zasobniki o pojemności do hu m.ogol litrów i o źródle mocy do 75 kw. Dodatkowe rzadko stosowane wyposażenie opcjonalne do solarów Patrz rozdział Elementy systemów solarnych str. 7 ver

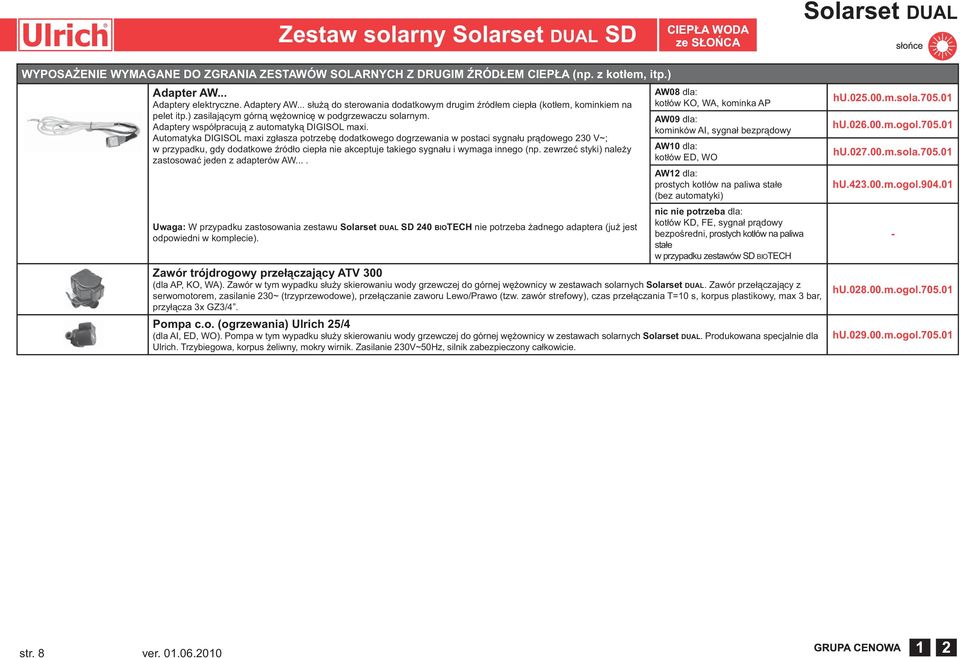

10 Zestaw solarny Solarset DUAL SD CIEPŁA WODA ze SŁOŃCA Solarset DUAL WYPOSAŻENIE WYMAGANE DO ZGRANIA ZESTAWÓW SOLARNYCH Z DRUGIM ŹRÓDŁEM CIEPŁA (np. z kotłem, itp.) Adapter AW... Adaptery elektryczne. Adaptery AW... służą do sterowania dodatkowym drugim źródłem ciepła (kotłem, kominkiem na pelet itp.) zasilającym górną wężownicę w podgrzewaczu solarnym. Adaptery współpracują z automatyką DIGISOL maxi. Automatyka DIGISOL maxi zgłasza potrzebę dodatkowego dogrzewania w postaci sygnału prądowego 230 V~; w przypadku, gdy dodatkowe źródło ciepła nie akceptuje takiego sygnału i wymaga innego (np. zewrzeć styki) należy zastosować jeden z adapterów AW.... Uwaga: W przypadku zastosowania zestawu Solarset DUAL SD 240 BIOTECH nie potrzeba żadnego adaptera (już jest odpowiedni w komplecie). AW08 dla: kotłów KO, WA, kominka AP AW09 dla: kominków AI, sygnał bezprądowy AW10 dla: kotłów ED, WO AW12 dla: prostych kotłów na paliwa stałe (bez automatyki) nic nie potrzeba dla: kotłów KD, FE, sygnał prądowy bezpośredni, prostych kotłów na paliwa stałe w przypadku zestawów SD BIOTECH Zawór trójdrogowy przełączający ATV 300 (dla AP, KO, WA). Zawór w tym wypadku służy skierowaniu wody grzewczej do górnej wężownicy w zestawach solarnych Solarset DUAL. Zawór przełączający z serwomotorem, zasilanie 230~ (trzyprzewodowe), przełączanie zaworu Lewo/Prawo (tzw. zawór strefowy), czas przełączania T=10 s, korpus plastikowy, max 3 bar, przyłącza 3x GZ3/4. Pompa c.o. (ogrzewania) Ulrich 25/4 (dla AI, ED, WO). Pompa w tym wypadku służy skierowaniu wody grzewczej do górnej wężownicy w zestawach solarnych Solarset DUAL. Produkowana specjalnie dla Ulrich. Trzybiegowa, korpus żeliwny, mokry wirnik. Zasilanie 230V~50Hz, silnik zabezpieczony całkowicie. hu m.sola hu m.ogol hu m.sola hu m.ogol hu m.ogol hu m.ogol str. 8 ver

11 słońce PAMIĘTAJ O HYBRYDZIE gaz drewno ogrzewanie hybrydowe olej paliwa stałe energia z natury str. 9 ver

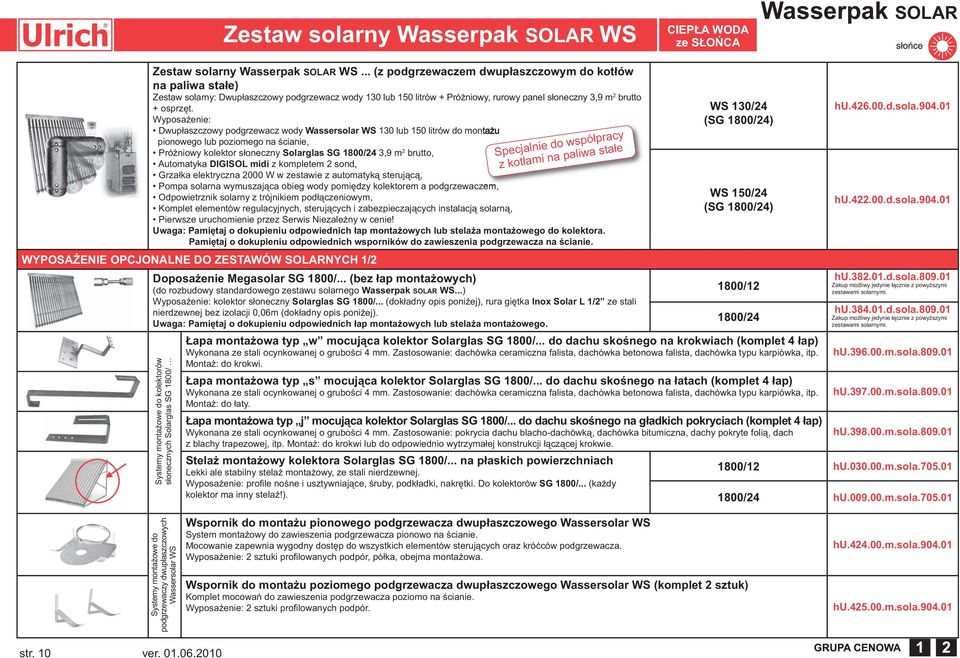

12 Zestaw solarny Wasserpak SOLAR WS CIEPŁA WODA ze SŁOŃCA Wasserpak SOLAR Zestaw solarny Wasserpak SOLAR WS... (z podgrzewaczem dwupłaszczowym do kotłów na paliwa stałe) Zestaw solarny: Dwupłaszczowy podgrzewacz wody 130 lub 150 litrów + Próżniowy, rurowy panel słoneczny 3,9 m 2 brutto + osprzęt. Wyposażenie: Dwupłaszczowy podgrzewacz wody Wassersolar WS 130 lub 150 litrów do montażu pionowego lub poziomego na ścianie, Próżniowy kolektor słoneczny Solarglas SG 1800/24 3,9 m 2 brutto, Automatyka DIGISOL midi z kompletem 2 sond, Grzałka elektryczna 2000 W w zestawie z automatyką sterującą, Pompa solarna wymuszająca obieg wody pomiędzy kolektorem a podgrzewaczem, Odpowietrznik solarny z trójnikiem podłączeniowym, Komplet elementów regulacyjnych, sterujących i zabezpieczających instalacją solarną, Pierwsze uruchomienie przez Serwis Niezależny w cenie! Uwaga: Pamiętaj o dokupieniu odpowiednich łap montażowych lub stelaża montażowego do kolektora. Pamiętaj o dokupieniu odpowiednich wsporników do zawieszenia podgrzewacza na ścianie. WYPOSAŻENIE OPCJONALNE DO ZESTAWÓW SOLARNYCH 1/2 Doposażenie Megasolar SG 1800/... (bez łap montażowych) (do rozbudowy standardowego zestawu solarnego Wasserpak SOLAR WS...) Wyposażenie: kolektor słoneczny Solarglas SG 1800/... (dokładny opis poniżej), rura giętka Inox Solar L 1/2 ze stali nierdzewnej bez izolacji 0,06m (dokładny opis poniżej). Uwaga: Pamiętaj o dokupieniu odpowiednich łap montażowych lub stelaża montażowego. Systemy montażowe do kolektorów słonecznych Solarglas SG 1800/ Specjalnie do współpracy z kotłami na paliwa stałe WS 130/24 (SG 1800/24) WS 150/24 (SG 1800/24) 1800/ /24 hu d.sola hu d.sola hu d.sola Zakup możliwy jedynie łącznie z powyższymi zestawami solarnymi. hu d.sola Zakup możliwy jedynie łącznie z powyższymi zestawami solarnymi. Łapa montażowa typ w mocująca kolektor Solarglas SG 1800/... do dachu skośnego na krokwiach (komplet 4 łap) Wykonana ze stali ocynkowanej o grubości 4 mm. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. hu m.sola Montaż: do krokwi. Łapa montażowa typ s mocująca kolektor Solarglas SG 1800/... do dachu skośnego na łatach (komplet 4 łap) Wykonana ze stali ocynkowanej o grubości 4 mm. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. hu m.sola Montaż: do łaty. Łapa montażowa typ j mocująca kolektor Solarglas SG 1800/... do dachu skośnego na gładkich pokryciach (komplet 4 łap) Wykonana ze stali ocynkowanej o grubości 4 mm. Zastosowanie: pokrycia dachu blacho-dachówką, dachówka bitumiczna, dachy pokryte folią, dach hu m.sola z blachy trapezowej, itp. Montaż: do krokwi lub do odpowiednio wytrzymałej konstrukcji łączącej krokwie. Stelaż montażowy kolektora Solarglas SG 1800/... na płaskich powierzchniach Lekki ale stabilny stelaż montażowy, ze stali nierdzewnej. 1800/12 hu m.sola Wyposażenie: profile nośne i usztywniające, śruby, podkładki, nakrętki. Do kolektorów SG 1800/... (każdy kolektor ma inny stelaż!). 1800/24 hu m.sola Systemy montażowe do podgrzewaczy dwupłaszczowych Wassersolar WS Wspornik do montażu pionowego podgrzewacza dwupłaszczowego Wassersolar WS System montażowy do zawieszenia podgrzewacza pionowo na ścianie. Mocowanie zapewnia wygodny dostęp do wszystkich elementów sterujących oraz króćców podgrzewacza. Wyposażenie: 2 sztuki profilowanych podpór, półka, obejma montażowa. Wspornik do montażu poziomego podgrzewacza dwupłaszczowego Wassersolar WS (komplet 2 sztuk) Komplet mocowań do zawieszenia podgrzewacza poziomo na ścianie. Wyposażenie: 2 sztuki profilowanych podpór. hu m.sola hu m.sola str. 10 ver

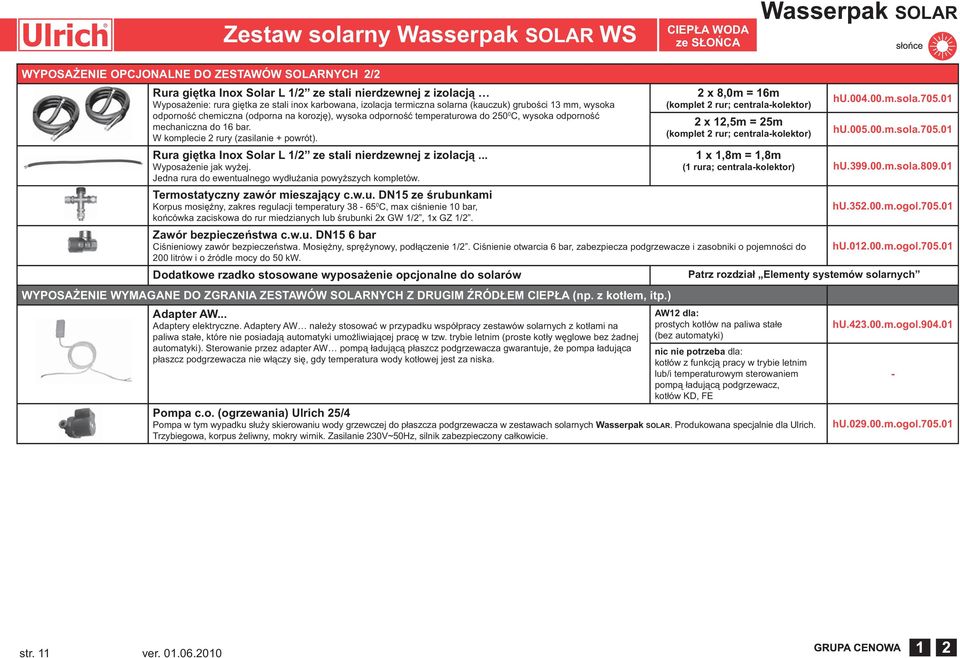

13 Zestaw solarny Wasserpak SOLAR WS CIEPŁA WODA ze SŁOŃCA Wasserpak SOLAR WYPOSAŻENIE OPCJONALNE DO ZESTAWÓW SOLARNYCH 2/2 Rura giętka Inox Solar L 1/2 ze stali nierdzewnej z izolacją Wyposażenie: rura giętka ze stali inox karbowana, izolacja termiczna solarna (kauczuk) grubości 13 mm, wysoka odporność chemiczna (odporna na korozję), wysoka odporność temperaturowa do C, wysoka odporność mechaniczna do 16 bar. W komplecie 2 rury (zasilanie + powrót). Rura giętka Inox Solar L 1/2 ze stali nierdzewnej z izolacją... Wyposażenie jak wyżej. Jedna rura do ewentualnego wydłużania powyższych kompletów. Termostatyczny zawór mieszający c.w.u. DN15 ze śrubunkami Korpus mosiężny, zakres regulacji temperatury C, max ciśnienie 10 bar, końcówka zaciskowa do rur miedzianych lub śrubunki 2x GW 1/2, 1x GZ 1/2. 2 x 8,0m = 16m (komplet 2 rur; centrala-kolektor) 2 x 12,5m = 25m (komplet 2 rur; centrala-kolektor) hu m.sola hu m.sola x 1,8m = 1,8m (1 rura; centrala-kolektor) hu m.sola hu m.ogol Zawór bezpieczeństwa c.w.u. DN15 6 bar Ciśnieniowy zawór bezpieczeństwa. Mosiężny, sprężynowy, podłączenie 1/2. Ciśnienie otwarcia 6 bar, zabezpiecza podgrzewacze i zasobniki o pojemności do hu m.ogol litrów i o źródle mocy do 50 kw. Dodatkowe rzadko stosowane wyposażenie opcjonalne do solarów Patrz rozdział Elementy systemów solarnych WYPOSAŻENIE WYMAGANE DO ZGRANIA ZESTAWÓW SOLARNYCH Z DRUGIM ŹRÓDŁEM CIEPŁA (np. z kotłem, itp.) Adapter AW... Adaptery elektryczne. Adaptery AW należy stosować w przypadku współpracy zestawów solarnych z kotłami na paliwa stałe, które nie posiadają automatyki umożliwiającej pracę w tzw. trybie letnim (proste kotły węglowe bez żadnej automatyki). Sterowanie przez adapter AW pompą ładującą płaszcz podgrzewacza gwarantuje, że pompa ładująca płaszcz podgrzewacza nie włączy się, gdy temperatura wody kotłowej jest za niska. AW12 dla: prostych kotłów na paliwa stałe (bez automatyki) nic nie potrzeba dla: kotłów z funkcją pracy w trybie letnim lub/i temperaturowym sterowaniem pompą ładującą podgrzewacz, kotłów KD, FE Pompa c.o. (ogrzewania) Ulrich 25/4 Pompa w tym wypadku służy skierowaniu wody grzewczej do płaszcza podgrzewacza w zestawach solarnych Wasserpak SOLAR. Produkowana specjalnie dla Ulrich. Trzybiegowa, korpus żeliwny, mokry wirnik. Zasilanie 230V~50Hz, silnik zabezpieczony całkowicie. hu m.ogol hu m.ogol str. 11 ver

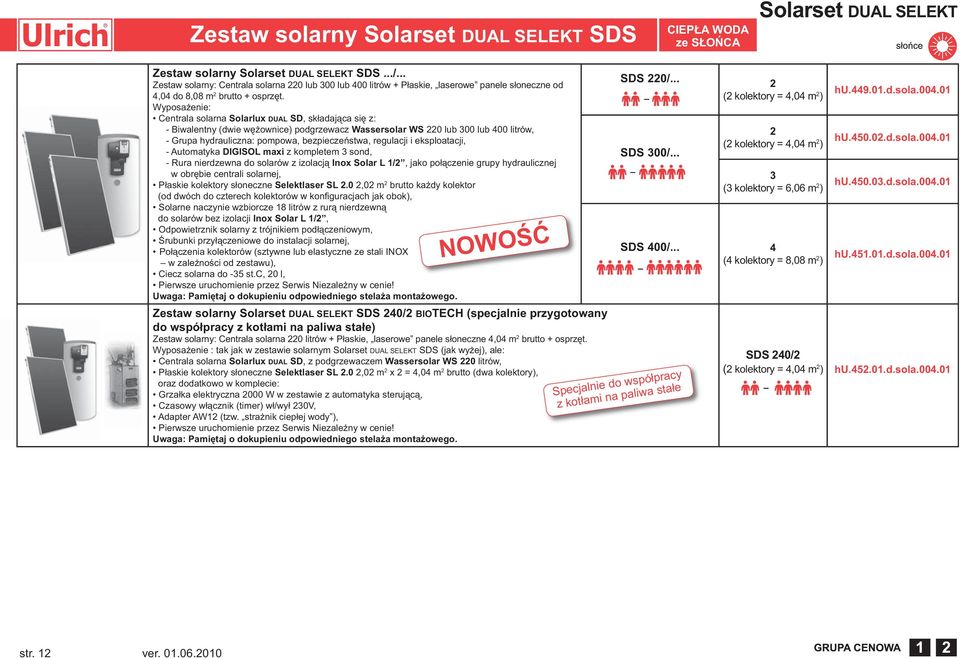

14 Zestaw solarny Solarset DUAL SELEKT SDS CIEPŁA WODA ze SŁOŃCA Solarset DUAL SELEKT Zestaw solarny Solarset DUAL SELEKT SDS.../... Zestaw solarny: Centrala solarna 220 lub 300 lub 400 litrów + Płaskie, laserowe panele słoneczne od 4,04 do 8,08 m 2 brutto + osprzęt. Wyposażenie: Centrala solarna Solarlux DUAL SD, składająca się z: - Biwalentny (dwie wężownice) podgrzewacz Wassersolar WS 220 lub 300 lub 400 litrów, - Grupa hydrauliczna: pompowa, bezpieczeństwa, regulacji i eksploatacji, - Automatyka DIGISOL maxi z kompletem 3 sond, - Rura nierdzewna do solarów z izolacją Inox Solar L 1/2, jako połączenie grupy hydraulicznej w obrębie centrali solarnej, Płaskie kolektory słoneczne Selektlaser SL 2.0 2,02 m 2 brutto każdy kolektor (od dwóch do czterech kolektorów w konfiguracjach jak obok), Solarne naczynie wzbiorcze 18 litrów z rurą nierdzewną do solarów bez izolacji Inox Solar L 1/2, Odpowietrznik solarny z trójnikiem podłączeniowym, Śrubunki przyłączeniowe do instalacji solarnej, Połączenia kolektorów (sztywne lub elastyczne ze stali INOX w zależności od zestawu), Ciecz solarna do -35 st.c, 20 l, Pierwsze uruchomienie przez Serwis Niezależny w cenie! Uwaga: Pamiętaj o dokupieniu odpowiedniego stelaża montażowego. Zestaw solarny Solarset DUAL SELEKT SDS 240/2 BIOTECH (specjalnie przygotowany do współpracy z kotłami na paliwa stałe) Zestaw solarny: Centrala solarna 220 litrów + Płaskie, laserowe panele słoneczne 4,04 m 2 brutto + osprzęt. Wyposażenie : tak jak w zestawie solarnym Solarset DUAL SELEKT SDS (jak wyżej), ale: Centrala solarna Solarlux DUAL SD, z podgrzewaczem Wassersolar WS 220 litrów, Płaskie kolektory słoneczne Selektlaser SL 2.0 2,02 m 2 x 2 = 4,04 m 2 brutto (dwa kolektory), oraz dodatkowo w komplecie: Grzałka elektryczna 2000 W w zestawie z automatyka sterującą, Czasowy włącznik (timer) wł/wył 230V, Adapter AW12 (tzw. strażnik ciepłej wody ), Pierwsze uruchomienie przez Serwis Niezależny w cenie! Uwaga: Pamiętaj o dokupieniu odpowiedniego stelaża montażowego. NOWOŚĆ SDS 220/... SDS 300/... Specjalnie do współpracy z kotłami na paliwa stałe 2 (2 kolektory = 4,04 m 2 ) 2 (2 kolektory = 4,04 m 2 ) 3 (3 kolektory = 6,06 m 2 ) SDS 400/... 4 (4 kolektory = 8,08 m 2 ) hu d.sola hu d.sola hu d.sola hu d.sola SDS 240/2 (2 kolektory = 4,04 m 2 ) hu d.sola str. 12 ver

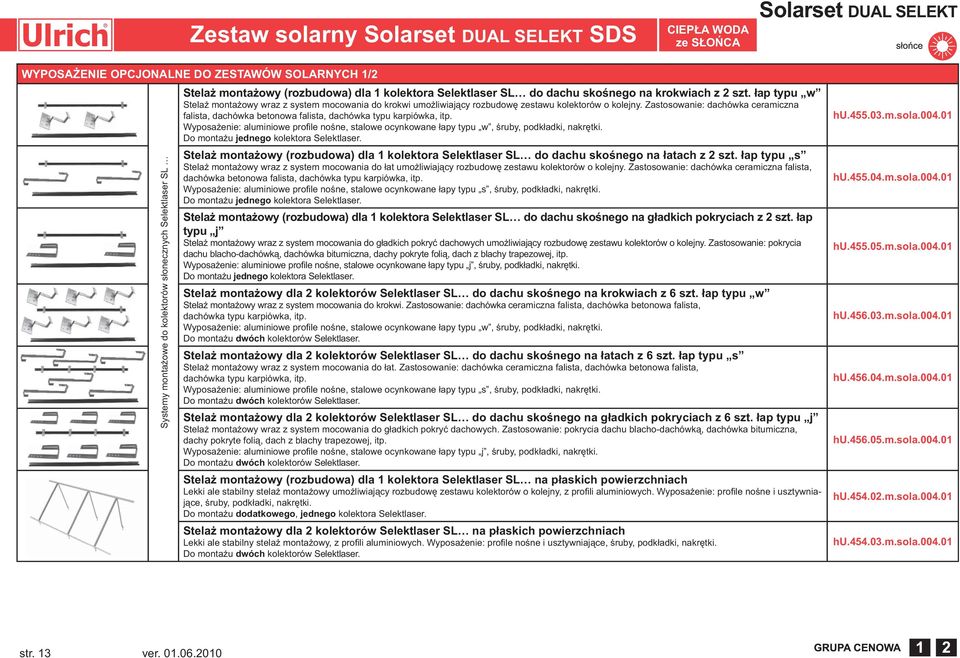

15 Zestaw solarny Solarset DUAL SELEKT SDS CIEPŁA WODA ze SŁOŃCA Solarset DUAL SELEKT WYPOSAŻENIE OPCJONALNE DO ZESTAWÓW SOLARNYCH 1/2 Systemy montażowe do kolektorów słonecznych Selektlaser SL Stelaż montażowy (rozbudowa) dla 1 kolektora Selektlaser SL do dachu skośnego na krokwiach z 2 szt. łap typu w Stelaż montażowy wraz z system mocowania do krokwi umożliwiający rozbudowę zestawu kolektorów o kolejny. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu w, śruby, podkładki, nakrętki. Do montażu jednego kolektora Selektlaser. Stelaż montażowy (rozbudowa) dla 1 kolektora Selektlaser SL do dachu skośnego na łatach z 2 szt. łap typu s Stelaż montażowy wraz z system mocowania do łat umożliwiający rozbudowę zestawu kolektorów o kolejny. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu s, śruby, podkładki, nakrętki. Do montażu jednego kolektora Selektlaser. Stelaż montażowy (rozbudowa) dla 1 kolektora Selektlaser SL do dachu skośnego na gładkich pokryciach z 2 szt. łap typu j Stelaż montażowy wraz z system mocowania do gładkich pokryć dachowych umożliwiający rozbudowę zestawu kolektorów o kolejny. Zastosowanie: pokrycia dachu blacho-dachówką, dachówka bitumiczna, dachy pokryte folią, dach z blachy trapezowej, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu j, śruby, podkładki, nakrętki. Do montażu jednego kolektora Selektlaser. Stelaż montażowy dla 2 kolektorów Selektlaser SL do dachu skośnego na krokwiach z 6 szt. łap typu w Stelaż montażowy wraz z system mocowania do krokwi. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu w, śruby, podkładki, nakrętki. Do montażu dwóch kolektorów Selektlaser. Stelaż montażowy dla 2 kolektorów Selektlaser SL do dachu skośnego na łatach z 6 szt. łap typu s Stelaż montażowy wraz z system mocowania do łat. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu s, śruby, podkładki, nakrętki. Do montażu dwóch kolektorów Selektlaser. Stelaż montażowy dla 2 kolektorów Selektlaser SL do dachu skośnego na gładkich pokryciach z 6 szt. łap typu j Stelaż montażowy wraz z system mocowania do gładkich pokryć dachowych. Zastosowanie: pokrycia dachu blacho-dachówką, dachówka bitumiczna, dachy pokryte folią, dach z blachy trapezowej, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu j, śruby, podkładki, nakrętki. Do montażu dwóch kolektorów Selektlaser. Stelaż montażowy (rozbudowa) dla 1 kolektora Selektlaser SL na płaskich powierzchniach Lekki ale stabilny stelaż montażowy umożliwiający rozbudowę zestawu kolektorów o kolejny, z profili aluminiowych. Wyposażenie: profile nośne i usztywniające, śruby, podkładki, nakrętki. Do montażu dodatkowego, jednego kolektora Selektlaser. Stelaż montażowy dla 2 kolektorów Selektlaser SL na płaskich powierzchniach Lekki ale stabilny stelaż montażowy, z profili aluminiowych. Wyposażenie: profile nośne i usztywniające, śruby, podkładki, nakrętki. Do montażu dwóch kolektorów Selektlaser. hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola str. 13 ver

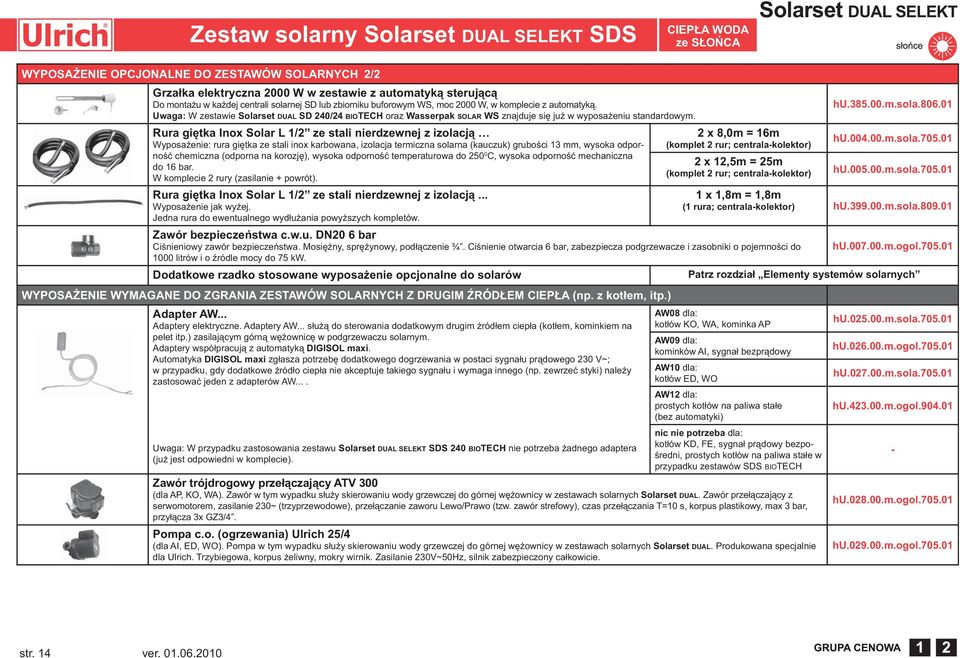

16 Zestaw solarny Solarset DUAL SELEKT SDS CIEPŁA WODA ze SŁOŃCA Solarset DUAL SELEKT WYPOSAŻENIE OPCJONALNE DO ZESTAWÓW SOLARNYCH 2/2 Grzałka elektryczna 2000 W w zestawie z automatyką sterującą Do montażu w każdej centrali solarnej SD lub zbiorniku buforowym WS, moc 2000 W, w komplecie z automatyką. Uwaga: W zestawie Solarset DUAL SD 240/24 BIOTECH oraz Wasserpak SOLAR WS znajduje się już w wyposażeniu standardowym. Rura giętka Inox Solar L 1/2 ze stali nierdzewnej z izolacją Wyposażenie: rura giętka ze stali inox karbowana, izolacja termiczna solarna (kauczuk) grubości 13 mm, wysoka odporność chemiczna (odporna na korozję), wysoka odporność temperaturowa do C, wysoka odporność mechaniczna do 16 bar. W komplecie 2 rury (zasilanie + powrót). Rura giętka Inox Solar L 1/2 ze stali nierdzewnej z izolacją... Wyposażenie jak wyżej. Jedna rura do ewentualnego wydłużania powyższych kompletów. 2 x 8,0m = 16m (komplet 2 rur; centrala-kolektor) 2 x 12,5m = 25m (komplet 2 rur; centrala-kolektor) hu m.sola hu m.sola hu m.sola x 1,8m = 1,8m (1 rura; centrala-kolektor) hu m.sola Zawór bezpieczeństwa c.w.u. DN20 6 bar Ciśnieniowy zawór bezpieczeństwa. Mosiężny, sprężynowy, podłączenie ¾. Ciśnienie otwarcia 6 bar, zabezpiecza podgrzewacze i zasobniki o pojemności do hu m.ogol litrów i o źródle mocy do 75 kw. Dodatkowe rzadko stosowane wyposażenie opcjonalne do solarów Patrz rozdział Elementy systemów solarnych WYPOSAŻENIE WYMAGANE DO ZGRANIA ZESTAWÓW SOLARNYCH Z DRUGIM ŹRÓDŁEM CIEPŁA (np. z kotłem, itp.) Adapter AW... Adaptery elektryczne. Adaptery AW... służą do sterowania dodatkowym drugim źródłem ciepła (kotłem, kominkiem na pelet itp.) zasilającym górną wężownicę w podgrzewaczu solarnym. Adaptery współpracują z automatyką DIGISOL maxi. Automatyka DIGISOL maxi zgłasza potrzebę dodatkowego dogrzewania w postaci sygnału prądowego 230 V~; w przypadku, gdy dodatkowe źródło ciepła nie akceptuje takiego sygnału i wymaga innego (np. zewrzeć styki) należy zastosować jeden z adapterów AW.... Uwaga: W przypadku zastosowania zestawu Solarset DUAL SELEKT SDS 240 BIOTECH nie potrzeba żadnego adaptera (już jest odpowiedni w komplecie). AW08 dla: kotłów KO, WA, kominka AP AW09 dla: kominków AI, sygnał bezprądowy AW10 dla: kotłów ED, WO AW12 dla: prostych kotłów na paliwa stałe (bez automatyki) nic nie potrzeba dla: kotłów KD, FE, sygnał prądowy bezpośredni, prostych kotłów na paliwa stałe w przypadku zestawów SDS BIOTECH Zawór trójdrogowy przełączający ATV 300 (dla AP, KO, WA). Zawór w tym wypadku służy skierowaniu wody grzewczej do górnej wężownicy w zestawach solarnych Solarset DUAL. Zawór przełączający z serwomotorem, zasilanie 230~ (trzyprzewodowe), przełączanie zaworu Lewo/Prawo (tzw. zawór strefowy), czas przełączania T=10 s, korpus plastikowy, max 3 bar, przyłącza 3x GZ3/4. Pompa c.o. (ogrzewania) Ulrich 25/4 (dla AI, ED, WO). Pompa w tym wypadku służy skierowaniu wody grzewczej do górnej wężownicy w zestawach solarnych Solarset DUAL. Produkowana specjalnie dla Ulrich. Trzybiegowa, korpus żeliwny, mokry wirnik. Zasilanie 230V~50Hz, silnik zabezpieczony całkowicie. hu m.sola hu m.ogol hu m.sola hu m.ogol hu m.ogol hu m.ogol str. 14 ver

17 słońce PAMIĘTAJ O HYBRYDZIE gaz drewno ogrzewanie hybrydowe olej paliwa stałe energia z natury str. 15 ver

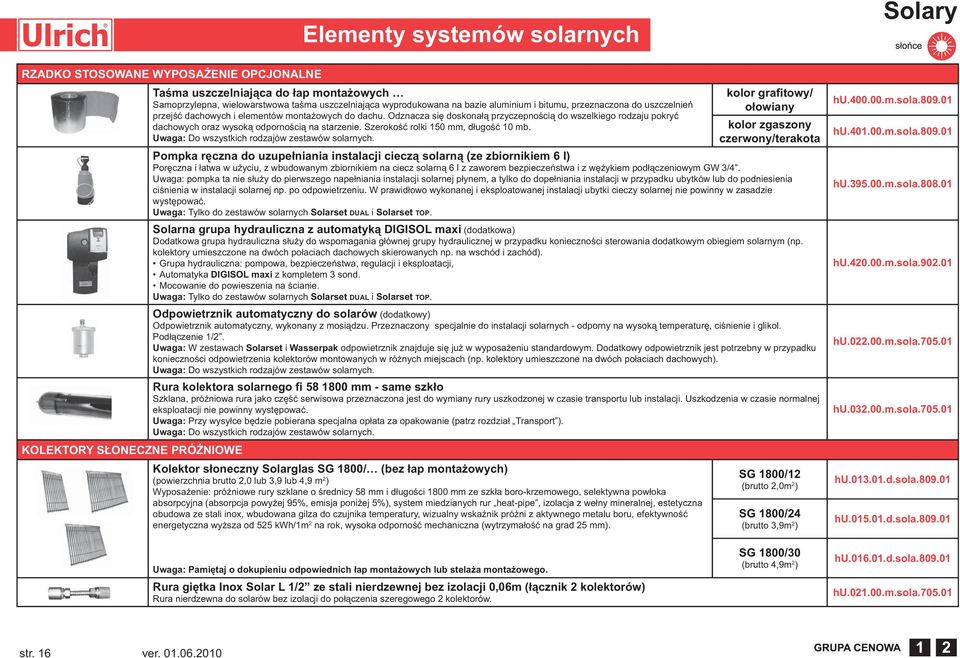

18 Elementy systemów solarnych Solary RZADKO STOSOWANE WYPOSAŻENIE OPCJONALNE KOLEKTORY SŁONECZNE PRÓŻNIOWE Taśma uszczelniająca do łap montażowych Samoprzylepna, wielowarstwowa taśma uszczelniająca wyprodukowana na bazie aluminium i bitumu, przeznaczona do uszczelnień przejść dachowych i elementów montażowych do dachu. Odznacza się doskonałą przyczepnością do wszelkiego rodzaju pokryć dachowych oraz wysoką odpornością na starzenie. Szerokość rolki 150 mm, długość 10 mb. Uwaga: Do wszystkich rodzajów zestawów solarnych. kolor grafitowy/ ołowiany kolor zgaszony czerwony/terakota Pompka ręczna do uzupełniania instalacji cieczą solarną (ze zbiornikiem 6 l) Poręczna i łatwa w użyciu, z wbudowanym zbiornikiem na ciecz solarną 6 l z zaworem bezpieczeństwa i z wężykiem podłączeniowym GW 3/4. Uwaga: pompka ta nie służy do pierwszego napełniania instalacji solarnej płynem, a tylko do dopełniania instalacji w przypadku ubytków lub do podniesienia ciśnienia w instalacji solarnej np. po odpowietrzeniu. W prawidłowo wykonanej i eksploatowanej instalacji ubytki cieczy solarnej nie powinny w zasadzie występować. Uwaga: Tylko do zestawów solarnych Solarset DUAL i Solarset TOP. Solarna grupa hydrauliczna z automatyką DIGISOL maxi (dodatkowa) Dodatkowa grupa hydrauliczna służy do wspomagania głównej grupy hydraulicznej w przypadku konieczności sterowania dodatkowym obiegiem solarnym (np. kolektory umieszczone na dwóch połaciach dachowych skierowanych np. na wschód i zachód). Grupa hydrauliczna: pompowa, bezpieczeństwa, regulacji i eksploatacji, Automatyka DIGISOL maxi z kompletem 3 sond. Mocowanie do powieszenia na ścianie. Uwaga: Tylko do zestawów solarnych Solarset DUAL i Solarset TOP. Odpowietrznik automatyczny do solarów (dodatkowy) Odpowietrznik automatyczny, wykonany z mosiądzu. Przeznaczony specjalnie do instalacji solarnych - odporny na wysoką temperaturę, ciśnienie i glikol. Podłączenie 1/2. Uwaga: W zestawach Solarset i Wasserpak odpowietrznik znajduje się już w wyposażeniu standardowym. Dodatkowy odpowietrznik jest potrzebny w przypadku konieczności odpowietrzenia kolektorów montowanych w różnych miejscach (np. kolektory umieszczone na dwóch połaciach dachowych). Uwaga: Do wszystkich rodzajów zestawów solarnych. Rura kolektora solarnego fi mm - same szkło Szklana, próżniowa rura jako część serwisowa przeznaczona jest do wymiany rury uszkodzonej w czasie transportu lub instalacji. Uszkodzenia w czasie normalnej eksploatacji nie powinny występować. Uwaga: Przy wysyłce będzie pobierana specjalna opłata za opakowanie (patrz rozdział Transport ). Uwaga: Do wszystkich rodzajów zestawów solarnych. Kolektor słoneczny Solarglas SG 1800/ (bez łap montażowych) (powierzchnia brutto 2,0 lub 3,9 lub 4,9 m 2 ) Wyposażenie: próżniowe rury szklane o średnicy 58 mm i długości 1800 mm ze szkła boro-krzemowego, selektywna powłoka absorpcyjna (absorpcja powyżej 95%, emisja poniżej 5%), system miedzianych rur heat-pipe, izolacja z wełny mineralnej, estetyczna obudowa ze stali inox, wbudowana gilza do czujnika temperatury, wizualny wskaźnik próżni z aktywnego metalu boru, efektywność energetyczna wyższa od 525 kwh/1m 2 na rok, wysoka odporność mechaniczna (wytrzymałość na grad 25 mm). SG 1800/12 (brutto 2,0m 2 ) SG 1800/24 (brutto 3,9m 2 ) hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola hu d.sola hu d.sola Uwaga: Pamiętaj o dokupieniu odpowiednich łap montażowych lub stelaża montażowego. Rura giętka Inox Solar L 1/2 ze stali nierdzewnej bez izolacji 0,06m (łącznik 2 kolektorów) Rura nierdzewna do solarów bez izolacji do połączenia szeregowego 2 kolektorów. SG 1800/30 (brutto 4,9m 2 ) hu d.sola hu m.sola str. 16 ver

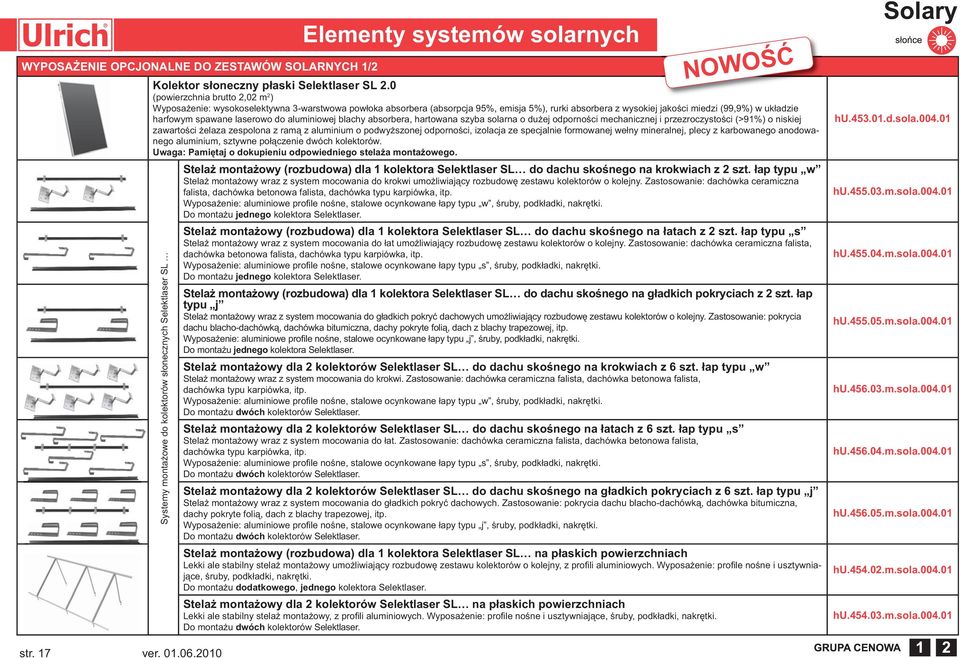

19 WYPOSAŻENIE OPCJONALNE DO ZESTAWÓW SOLARNYCH 1/2 Systemy montażowe do kolektorów słonecznych Selektlaser SL Elementy systemów solarnych Kolektor słoneczny płaski Selektlaser SL 2.0 (powierzchnia brutto 2,02 m 2 ) Wyposażenie: wysokoselektywna 3-warstwowa powłoka absorbera (absorpcja 95%, emisja 5%), rurki absorbera z wysokiej jakości miedzi (99,9%) w układzie harfowym spawane laserowo do aluminiowej blachy absorbera, hartowana szyba solarna o dużej odporności mechanicznej i przezroczystości (>91%) o niskiej zawartości żelaza zespolona z ramą z aluminium o podwyższonej odporności, izolacja ze specjalnie formowanej wełny mineralnej, plecy z karbowanego anodowanego aluminium, sztywne połączenie dwóch kolektorów. Uwaga: Pamiętaj o dokupieniu odpowiedniego stelaża montażowego. Stelaż montażowy (rozbudowa) dla 1 kolektora Selektlaser SL do dachu skośnego na krokwiach z 2 szt. łap typu w Stelaż montażowy wraz z system mocowania do krokwi umożliwiający rozbudowę zestawu kolektorów o kolejny. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu w, śruby, podkładki, nakrętki. Do montażu jednego kolektora Selektlaser. Stelaż montażowy (rozbudowa) dla 1 kolektora Selektlaser SL do dachu skośnego na łatach z 2 szt. łap typu s Stelaż montażowy wraz z system mocowania do łat umożliwiający rozbudowę zestawu kolektorów o kolejny. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu s, śruby, podkładki, nakrętki. Do montażu jednego kolektora Selektlaser. Stelaż montażowy (rozbudowa) dla 1 kolektora Selektlaser SL do dachu skośnego na gładkich pokryciach z 2 szt. łap typu j Stelaż montażowy wraz z system mocowania do gładkich pokryć dachowych umożliwiający rozbudowę zestawu kolektorów o kolejny. Zastosowanie: pokrycia dachu blacho-dachówką, dachówka bitumiczna, dachy pokryte folią, dach z blachy trapezowej, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu j, śruby, podkładki, nakrętki. Do montażu jednego kolektora Selektlaser. Stelaż montażowy dla 2 kolektorów Selektlaser SL do dachu skośnego na krokwiach z 6 szt. łap typu w Stelaż montażowy wraz z system mocowania do krokwi. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu w, śruby, podkładki, nakrętki. Do montażu dwóch kolektorów Selektlaser. Stelaż montażowy dla 2 kolektorów Selektlaser SL do dachu skośnego na łatach z 6 szt. łap typu s Stelaż montażowy wraz z system mocowania do łat. Zastosowanie: dachówka ceramiczna falista, dachówka betonowa falista, dachówka typu karpiówka, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu s, śruby, podkładki, nakrętki. Do montażu dwóch kolektorów Selektlaser. Stelaż montażowy dla 2 kolektorów Selektlaser SL do dachu skośnego na gładkich pokryciach z 6 szt. łap typu j Stelaż montażowy wraz z system mocowania do gładkich pokryć dachowych. Zastosowanie: pokrycia dachu blacho-dachówką, dachówka bitumiczna, dachy pokryte folią, dach z blachy trapezowej, itp. Wyposażenie: aluminiowe profile nośne, stalowe ocynkowane łapy typu j, śruby, podkładki, nakrętki. Do montażu dwóch kolektorów Selektlaser. Stelaż montażowy (rozbudowa) dla 1 kolektora Selektlaser SL na płaskich powierzchniach Lekki ale stabilny stelaż montażowy umożliwiający rozbudowę zestawu kolektorów o kolejny, z profili aluminiowych. Wyposażenie: profile nośne i usztywniające, śruby, podkładki, nakrętki. Do montażu dodatkowego, jednego kolektora Selektlaser. Stelaż montażowy dla 2 kolektorów Selektlaser SL na płaskich powierzchniach Lekki ale stabilny stelaż montażowy, z profili aluminiowych. Wyposażenie: profile nośne i usztywniające, śruby, podkładki, nakrętki. Do montażu dwóch kolektorów Selektlaser. NOWOŚĆ Solary hu d.sola hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola hu m.sola str. 17 ver

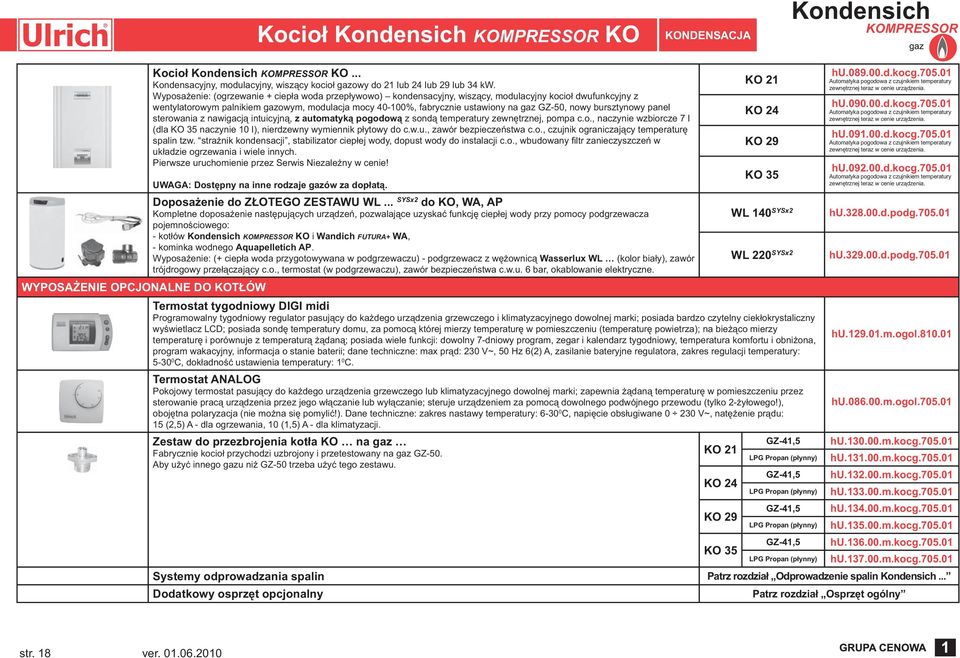

20 Kocioł Kondensich KOMPRESSOR KO KONDENSACJA Kondensich KOMPRESSOR Kocioł Kondensich KOMPRESSOR KO... hu d.kocg Kondensacyjny, modulacyjny, wiszący kocioł gazowy do 21 lub 24 lub 29 lub 34 kw. KO 21 Automatyka pogodowa z czujnikiem temperatury zewnętrznej teraz w cenie urządzenia. Wyposażenie: (ogrzewanie + ciepła woda przepływowo) kondensacyjny, wiszący, modulacyjny kocioł dwufunkcyjny z wentylatorowym palnikiem gazowym, modulacja mocy %, fabrycznie ustawiony na gaz GZ-50, nowy bursztynowy panel hu d.kocg KO 24 Automatyka pogodowa z czujnikiem temperatury sterowania z nawigacją intuicyjną, z automatyką pogodową z sondą temperatury zewnętrznej, pompa c.o., naczynie wzbiorcze 7 l zewnętrznej teraz w cenie urządzenia. (dla KO 35 naczynie 10 l), nierdzewny wymiennik płytowy do c.w.u., zawór bezpieczeństwa c.o., czujnik ograniczający temperaturę hu d.kocg spalin tzw. strażnik kondensacji, stabilizator ciepłej wody, dopust wody do instalacji c.o., wbudowany filtr zanieczyszczeń w KO 29 Automatyka pogodowa z czujnikiem temperatury układzie ogrzewania i wiele innych. zewnętrznej teraz w cenie urządzenia. Pierwsze uruchomienie przez Serwis Niezależny w cenie! hu d.kocg KO 35 Automatyka pogodowa z czujnikiem temperatury UWAGA: Dostępny na inne rodzaje gazów za dopłatą. zewnętrznej teraz w cenie urządzenia. Doposażenie do ZŁOTEGO ZESTAWU WL... SYSx2 do KO, WA, AP Kompletne doposażenie następujących urządzeń, pozwalające uzyskać funkcję ciepłej wody przy pomocy podgrzewacza WL 140 SYSx2 hu d.podg pojemnościowego: - kotłów Kondensich KOMPRESSOR KO i Wandich FUTURA+ WA, - kominka wodnego Aquapelletich AP. Wyposażenie: (+ ciepła woda przygotowywana w podgrzewaczu) - podgrzewacz z wężownicą Wasserlux WL (kolor biały), zawór WL 220 SYSx2 hu d.podg trójdrogowy przełączający c.o., termostat (w podgrzewaczu), zawór bezpieczeństwa c.w.u. 6 bar, okablowanie elektryczne. WYPOSAŻENIE OPCJONALNE DO KOTŁÓW Termostat tygodniowy DIGI midi Programowalny tygodniowy regulator pasujący do każdego urządzenia grzewczego i klimatyzacyjnego dowolnej marki; posiada bardzo czytelny ciekłokrystaliczny wyświetlacz LCD; posiada sondę temperatury domu, za pomocą której mierzy temperaturę w pomieszczeniu (temperaturę powietrza); na bieżąco mierzy temperaturę i porównuje z temperaturą żądaną; posiada wiele funkcji: dowolny 7-dniowy program, zegar i kalendarz tygodniowy, temperatura komfortu i obniżona, hu m.ogol program wakacyjny, informacja o stanie baterii; dane techniczne: max prąd: 230 V~, 50 Hz 6(2) A, zasilanie bateryjne regulatora, zakres regulacji temperatury: C, dokładność ustawienia temperatury: 1 0 C. Termostat ANALOG Pokojowy termostat pasujący do każdego urządzenia grzewczego lub klimatyzacyjnego dowolnej marki; zapewnia żądaną temperaturę w pomieszczeniu przez sterowanie pracą urządzenia przez jego włączanie lub wyłączanie; steruje urządzeniem za pomocą dowolnego podwójnego przewodu (tylko 2-żyłowego!), hu m.ogol obojętna polaryzacja (nie można się pomylić!). Dane techniczne: zakres nastawy temperatury: C, napięcie obsługiwane V~, natężenie prądu: 15 (2,5) A - dla ogrzewania, 10 (1,5) A - dla klimatyzacji. Zestaw do przezbrojenia kotła KO na gaz GZ-41,5 hu m.kocg Fabrycznie kocioł przychodzi uzbrojony i przetestowany na gaz GZ-50. KO 21 LPG Propan (płynny) hu m.kocg Aby użyć innego gazu niż GZ-50 trzeba użyć tego zestawu. KO 24 GZ-41,5 hu m.kocg LPG Propan (płynny) hu m.kocg KO 29 GZ-41,5 hu m.kocg LPG Propan (płynny) hu m.kocg KO 35 GZ-41,5 hu m.kocg LPG Propan (płynny) hu m.kocg Systemy odprowadzania spalin Patrz rozdział Odprowadzenie spalin Kondensich... Dodatkowy osprzęt opcjonalny Patrz rozdział Osprzęt ogólny str. 18 ver

21 Kocioł Wandich FUTURA+ WA ZAMKNIĘTA KOMORA SPALANIA Wandich FUTURA+ str. 19 ver Kocioł Wandich FUTURA+ WA... Modulacyjny, wiszący kocioł gazowy z zamkniętą komorą spalania do 15 lub 19 lub 24 lub 29 kw. Wyposażenie: (ogrzewanie + ciepła woda przepływowo) - wiszący, modulacyjny kocioł dwufunkcyjny z wentylatorowym palnikiem gazowym, modulacja mocy %, fabrycznie ustawionym na gaz GZ-50, nowy bursztynowy panel sterowania z nawigacją intuicyjną, z automatyką pogodową z sondą temperatury zewnętrznej, elektroniczny bezgłośny zapłon, pompa c.o., naczynie wzbiorcze 7 l (dla WA 29 naczynie 9 l), nierdzewny wymiennik płytowy do c.w.u., zawór bezpieczeństwa c.o., dopust wody do instalacji c.o., wbudowany filtr zanieczyszczeń w układzie ogrzewania i wiele innych. Pierwsze uruchomienie przez Serwis Niezależny w cenie! Uwaga: Dostępny na inne rodzaje gazu za dopłatą. WA 15 WA 19 WA 24 WA 29 hu d.kocg Automatyka pogodowa z czujnikiem temperatury zewnętrznej teraz w cenie urządzenia. hu d.kocg Automatyka pogodowa z czujnikiem temperatury zewnętrznej teraz w cenie urządzenia. hu d.kocg Automatyka pogodowa z czujnikiem temperatury zewnętrznej teraz w cenie urządzenia. hu d.kocg Automatyka pogodowa z czujnikiem temperatury zewnętrznej teraz w cenie urządzenia. Doposażenie do ZŁOTEGO ZESTAWU WL... SYSx2 do KO, WA, AP Kompletne doposażenie następujących urządzeń, pozwalające uzyskać funkcję ciepłej wody za pomocą podgrzewacza pojemnościowego: WL 140 SYSx2 hu d.podg kotłów Kondensich KOMPRESSOR KO i Wandich FUTURA+ WA, - kominka wodnego Aquapelletich AP. Wyposażenie: (+ ciepła woda przygotowywana w podgrzewaczu) - podgrzewacz z wężownicą Wasserlux WL (kolor biały), zawór WL 220 SYSx2 hu d.podg trójdrogowy przełączający c.o., termostat (w podgrzewaczu), zawór bezpieczeństwa c.w.u. 6 bar, okablowanie elektryczne. WYPOSAŻENIE OPCJONALNE DO KOTŁÓW Termostat tygodniowy DIGI midi Programowalny tygodniowy regulator pasujący do każdego urządzenia grzewczego i klimatyzacyjnego dowolnej marki; posiada bardzo czytelny ciekłokrystaliczny wyświetlacz LCD; posiada sondę temperatury domu, za pomocą której mierzy temperaturę w pomieszczeniu (temperaturę powietrza); na bieżąco mierzy temperaturę i porównuje z temperaturą żądaną; posiada wiele funkcji: dowolny 7-dniowy program, zegar i kalendarz tygodniowy, temperatura komfortu i obniżona, hu m.ogol program wakacyjny, informacja o stanie baterii; dane techniczne: max prąd: 230 V~, 50 Hz 6(2) A, zasilanie bateryjne regulatora, zakres regulacji temperatury: C, dokładność ustawienia temperatury: 1 0 C. Termostat ANALOG Pokojowy termostat pasujący do każdego urządzenia grzewczego lub klimatyzacyjnego dowolnej marki; zapewnia żądaną temperaturę w pomieszczeniu przez sterowanie pracą urządzenia przez jego włączanie lub wyłączanie; steruje urządzeniem za pomocą dowolnego podwójnego przewodu (tylko 2-żyłowego!), hu m.ogol obojętna polaryzacja (nie można się pomylić!). Dane techniczne: zakres nastawy temperatury: C, napięcie obsługiwane V~, natężenie prądu: 15 (2,5) A - dla ogrzewania, 10 (1,5) A - dla klimatyzacji. Zestaw do przezbrojenia kotła WA na gaz GZ-35 hu m.kocg Fabrycznie kocioł przychodzi uzbrojony i przetestowany na gaz GZ-50. WA 15 GZ-41,5 hu m.kocg Aby użyć innego gazu niż GZ-50 trzeba użyć tego zestawu. LPG Propan (płynny) hu m.kocg GZ-35 hu m.kocg WA 19 GZ-41,5 hu m.kocg LPG Propan (płynny) hu m.kocg GZ-35 hu m.kocg WA 24 GZ-41,5 hu m.kocg LPG Propan (płynny) hu m.kocg GZ-35 hu m.kocg WA 29 GZ-41,5 hu m.kocg LPG Propan (płynny) hu m.kocg Systemy odprowadzania spalin Patrz rozdział Odprowadzenie spalin Wandich... Dodatkowy osprzęt opcjonalny Patrz rozdział Osprzęt ogólny
