KORZYŚCI DLA GMIN I INWESTORÓW Z PROWADZENIA PRAC GEOLOGICZNO-INŻYNIERSKICH I REKULTYWACYJNYCH

Transkrypt

1 Państwowy Instytut Geologiczny Zakład Hydrogeologii i Geologii Inżynierskiej Dr Zbigniew Frankowski KORZYŚCI DLA GMIN I INWESTORÓW Z PROWADZENIA PRAC GEOLOGICZNO-INŻYNIERSKICH I REKULTYWACYJNYCH

2 Geologiczno-inżynierska ocena warunków inwestycyjnych powinna wyprzedzać działania inżynierskie. Jest ona niezbędnym warunkiem prawidłowego i racjonalnego planowania przestrzennego i projektowania rozbudowy miast. Od wielu lat geologiczno-inżynierskie opracowania kartograficzne dla zagospodarowania przestrzennego i rozwoju miast wykonywane były w formie atlasów w skali nie mniejszej niż 1: W latach 60 80tych ubiegłego wieku zostały opracowane przez Państwowy Instytut Geologiczny atlasy dla: Warszawy, Olsztyna, Poznania, Białegostoku, Wrocławia, Krakowa, Kielc, Szczecina i Radomia. Państwowy Instytut Geologiczny opracował także kilka arkuszy Mapy Warunków Geologiczno-Inżynierskich w skali 1:

3 Wraz z rozwojem komputeryzacji podjęto próbę opracowania metodyki oceny warunków geologiczno-inżynierskich z uwzględnieniem problemów ochrony środowiska wg zasad Systemu Informacji Geograficznej (GIS) Rejestrowanie i przetwarzanie bogatego materiału informacyjnego za pomocą GIS umożliwia dokonywanie precyzyjnych, ilościowych i jakościowych analiz współzależności wielu zjawisk, wykrywać konflikty i wskazywać obszary o optymalnych parametrach dla wykonania określonego zadania.

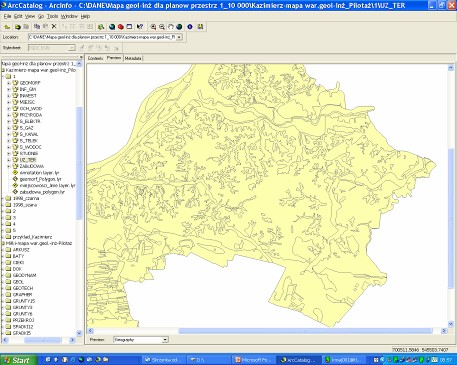

4 L a ta Instrukcja sporządzania mapy warunków geologiczno-inżynierskich w skali 1: i większej dla potrzeb planowania przestrzennego w gminach Opracowanie metodyczne i proceduralne cyfrowego sporządzania map geologiczno-inżynierskich wykonano na podstawie m.in. pilotażowych badań w trzech wybranych gminach: - Miłki, - Kazimierz Dolny, - Jabłonna. Do opracowania całego materiału kartograficznego wykorzystano oprogramowanie Arc/Info Wykonawcy: Państwowy Instytut Geologiczny oraz Wydział Geologii UW

5 stożki naplywowe i osypiska wydmy taras niski zalewowy taras wyższy zalewowy Mapa geomorfologiczna i nośności gruntów - gmina Kazimierz Dolny plaskowyż kredowy z pokrywą lessową plaskowyż kredowy z pokrywą lodowcową nośność < 200 kpa nośność kpa zabudowa granice miejscowości

6 Cyfrowa,,odrębność każdej warstwy informacyjnej umożliwia szybkie przeprowadzanie dowolnych analiz wykorzystujących informacje zapisane w różnych warstwach przykładowe pytania (tzw. Query) na jakie program udzieli odpowiedzi mogą brzmieć:,,wyselekcjonuj otwory leżące w obrębie wskazanego obszaru górniczego oraz wskaż te z nich, których głębokość jest większa niż 10 m lub np.,,wyselekcjonuj obszary występowania gruntów nośnych i ze zwierciadłem wody poniżej 4 m z wyłączeniem obszarów lasów i chronionego krajobrazu Dla każdego terenu można przygotować warstwy

7 Fragment atlasu geologiczno-inżynierskiego Warszawy rejon Gocławia Na niebiesko wyselekcjonowano otwory, w których stwierdzono grunty organiczne Baza otworów może być w łatwy sposób aktualizowana o nowe dane

8 Fragment atlasu geologiczno-inżynierskiego Warszawy Śródmieście Analiza warstw informacyjnych głębokości do utworów plioceńskich oraz położenia zwierciadła wody gruntowej

9 Fragment atlasu geologiczno-inżynierskiego Trójmiasta Mapa warunków budowlanych

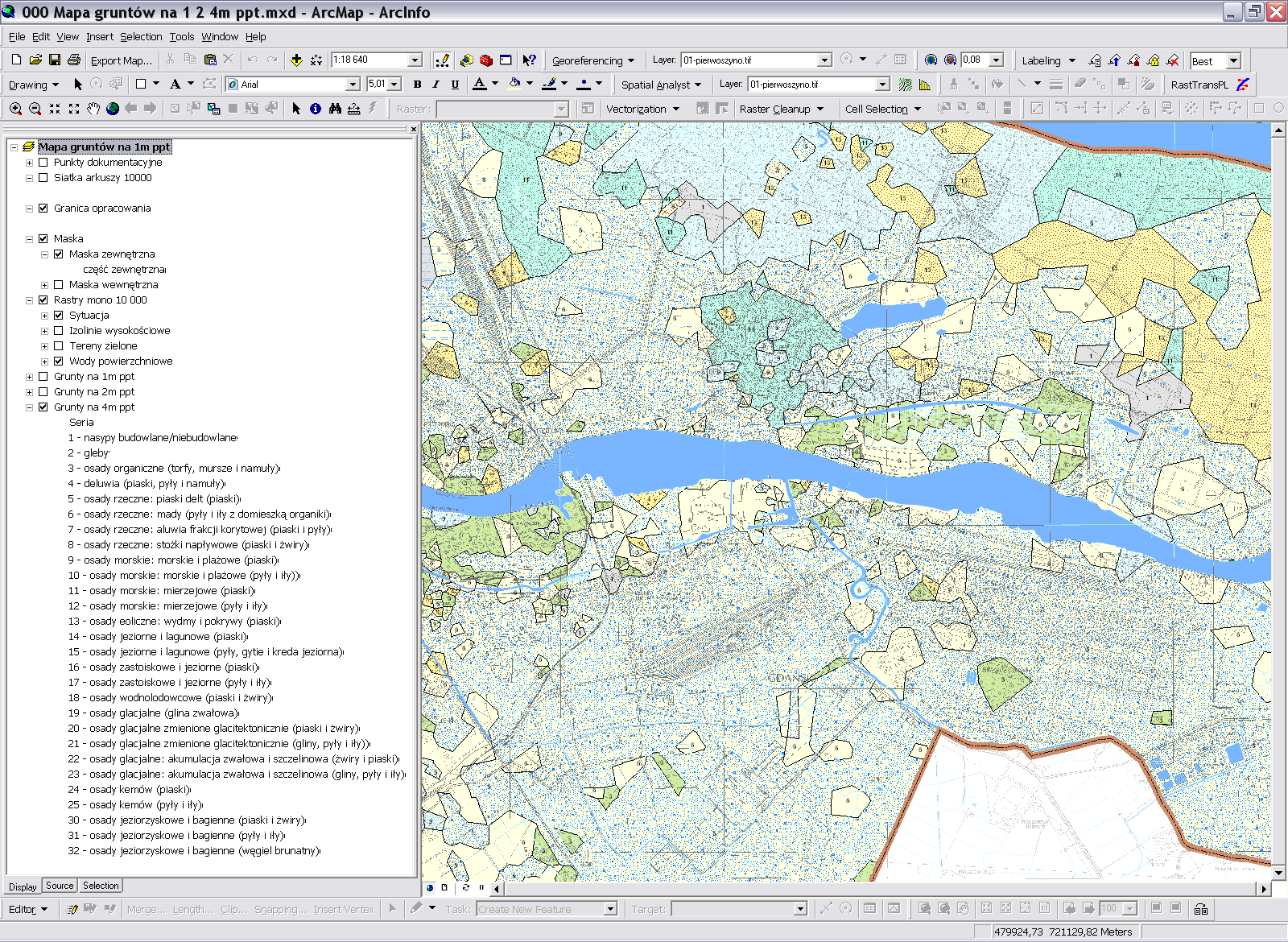

10 Fragment atlasu geologiczno-inżynierskiego Trójmiasta Obszary występowania gruntów stwierdzonych na głębokości 4 m

11 Nakładanie na siebie warstw informacyjnych daje duże możliwości tworzenia map tematycznych stosownie do celów jakim ma służyć mapa Dodatkowe, otrzymane przez użytkownika wyniki analiz mogą się stać nowymi warstwami informacyjnymi i również mogą być przedstawione na mapach

12 MAPY TE MATYC ZNE Mapa dokumentacyjna Mapa hydroizobat Mapa utworów antropogenicznych Mapa geomorfologiczna 1: Mapa gruntów na głębokości 2 m Mapa warunków budowlanych Mapa gruntów na głębokości 4 m Mapa warunków górniczych Mapa stropu triasu Mapa terenów do dalszego udokumentowania Mapa stropu karbonu Mapa archiwizacji informacji przydatnych do klasyfikacji obszarów miejskich

13 Badania geologiczno-inżynierskie obszarów osuwiskowych

14 Zamawiający Środowiska Dla rekultywacji obszarów Minister składowisk potrzebna jest szczegółowa Główny wykonawca: ITB UW jako bariery izolacyjne wiedza na temat właściwości gruntów, które współpraca: mogą być użyte,,zasady oceny przydatności gruntów spoistych Polski do budowy mineralnych barier izolacyjnych Wykonawcy: ITB, Wydz. Geol.UW

15 Badania geologiczno-inżynierskie obszarów likwidowanych kopalń węgla brunatnego są konieczne dla ich właściwej rekultywacji

16 DZIĘKUJĘ ZA UWAGĘ
