1 Opryskiwacze na MTAS 2009 Jan Przyrowski W relacji z V Międzynarodowych Targów Agrotechniki Sadowniczej, zamieszczonej SN 2/2009, przedstawiliśmy ciągniki sadownicze eksponowane w Centrum Wystawienniczo- Kongresowym Gromada w Warszawie. W tym numerze prezentujemy maszyny, które w targowej ekspozycji stanowiły najliczniejszą grupę opryskiwacze. Można było obejrzeć kilkadziesiąt ciągnikowych maszyn zawieszanych i przyczepianych krajowych i zagranicznych producentów, wyposażonych w zróżnicowane zespoły robocze. Agrola Opryskiwacze przyczepiane firmy Z.H.P. Agrola Zdzisław Niegowski są przeznaczone do ochrony sadów karłowych, półkarłowych i tradycyjnych. Wykonany z poliestru (żywicy) lub polietylenu zbiornik główny ma pojemność 1000 l, 1500 l lub 2000 l. Opryskiwacze mogą być wyposażone w cztery rodzaje przystawek. W sadach tradycyjnych są wykorzystywane wentylatory ART. 35 NW z tradycyjnym ciągiem powietrza oraz ART. 36 OC. z odwróconym ciągiem. Do wykonywania zabiegów ochronnych w sadach karłowych i półkarłowych przeznaczona jest przystawka kolumnowa ART. 65 TURBO z odwróconym ciągiem powietrza. Wychodząc naprzeciw oczekiwaniom sadowników, Agrola opracowała uniwersalny opryskiwacz Optimum z przystawką kolumnową o odwróconym ciągu powietrza, przeznaczony do ochrony wszystkich rodzajów sadów. Nowatorska regulacja kierownic powietrza umożliwia precyzyjne dostosowanie zasięgu cieczy do kształtu i wielkości drzew. Boczne kierownice (dodatkowe rozwiązanie w przystawce kolumnowej ART. 65 TURBO) przystawki kolumnowej odchylają strumień powietrza stosownie do kierunku i siły wiatru oraz objętości koron drzew. Dzięki temu, oprócz precyzji wykonania oprysku, uzyskuje się kilkunastoprocentową oszczędność cieczy roboczej. Kierownice są sterowane z kabiny ciągnika za pomocą siłownika elektrycznego. We współpracy z Zakładem Agroinżynierii ISiK w Skierniewicach został skonstruowany dwuwentylatorowy opryskiwacz Agrola Vertical. Unikalna w skali światowej konstrukcja umożliwia ochronę wysoko prowadzonych drzew w sadach intensywnych. Wysokość położenia napędzanego hydraulicznie górnego wentylatora można zmieniać w zakresie 1,8 2,6 m od poziomu ziemi do osi wentylatora, dzięki czemu pionowy zasięg cieczy i powietrza precyzyjnie dostosowuje się do sposobu prowadzenia drzew. Tradycyjny wentylator może wprawdzie wytworzyć strumień powietrza sięgający wierzchołków drzew o wysokości 5 m, jednak na tej wysokości jego prędkość jest już niewielka i często ulega odchyleniu ku tyłowi w trakcie przemieszczania się opryskiwacza. Jednocześnie nadmierna objętość powietrza, kierowana w dolną i środkową część korony, znacznie zwiększa straty wywołane przedmuchiwaniem cieczy. W opryskiwaczu dwuwentylatorowym napędzany mechanicznie wentylator dolny może mieć znacznie mniejszą wydajność, gdyż jego zadaniem jest równomierne naniesienie cieczy wyłącznie w swoim sąsiedztwie. Ponadto, dzięki zastosowaniu górnego wentylatora

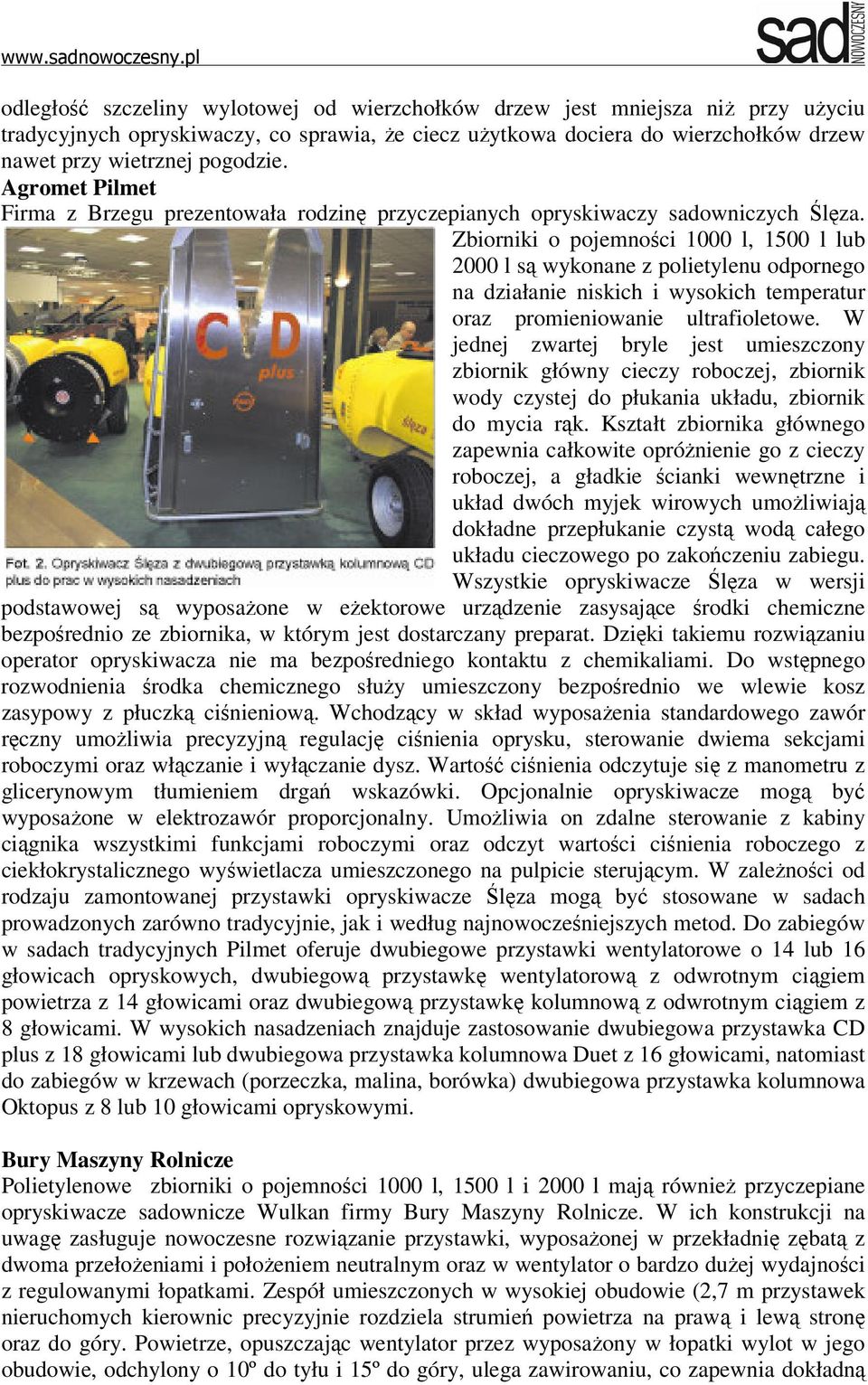

2 odległość szczeliny wylotowej od wierzchołków drzew jest mniejsza niż przy użyciu tradycyjnych opryskiwaczy, co sprawia, że ciecz użytkowa dociera do wierzchołków drzew nawet przy wietrznej pogodzie. Agromet Pilmet Firma z Brzegu prezentowała rodzinę przyczepianych opryskiwaczy sadowniczych Ślęza. Zbiorniki o pojemności 1000 l, 1500 l lub 2000 l są wykonane z polietylenu odpornego na działanie niskich i wysokich temperatur oraz promieniowanie ultrafioletowe. W jednej zwartej bryle jest umieszczony zbiornik główny cieczy roboczej, zbiornik wody czystej do płukania układu, zbiornik do mycia rąk. Kształt zbiornika głównego zapewnia całkowite opróżnienie go z cieczy roboczej, a gładkie ścianki wewnętrzne i układ dwóch myjek wirowych umożliwiają dokładne przepłukanie czystą wodą całego układu cieczowego po zakończeniu zabiegu. Wszystkie opryskiwacze Ślęza w wersji podstawowej są wyposażone w eżektorowe urządzenie zasysające środki chemiczne bezpośrednio ze zbiornika, w którym jest dostarczany preparat. Dzięki takiemu rozwiązaniu operator opryskiwacza nie ma bezpośredniego kontaktu z chemikaliami. Do wstępnego rozwodnienia środka chemicznego służy umieszczony bezpośrednio we wlewie kosz zasypowy z płuczką ciśnieniową. Wchodzący w skład wyposażenia standardowego zawór ręczny umożliwia precyzyjną regulację ciśnienia oprysku, sterowanie dwiema sekcjami roboczymi oraz włączanie i wyłączanie dysz. Wartość ciśnienia odczytuje się z manometru z glicerynowym tłumieniem drgań wskazówki. Opcjonalnie opryskiwacze mogą być wyposażone w elektrozawór proporcjonalny. Umożliwia on zdalne sterowanie z kabiny ciągnika wszystkimi funkcjami roboczymi oraz odczyt wartości ciśnienia roboczego z ciekłokrystalicznego wyświetlacza umieszczonego na pulpicie sterującym. W zależności od rodzaju zamontowanej przystawki opryskiwacze Ślęza mogą być stosowane w sadach prowadzonych zarówno tradycyjnie, jak i według najnowocześniejszych metod. Do zabiegów w sadach tradycyjnych Pilmet oferuje dwubiegowe przystawki wentylatorowe o 14 lub 16 głowicach opryskowych, dwubiegową przystawkę wentylatorową z odwrotnym ciągiem powietrza z 14 głowicami oraz dwubiegową przystawkę kolumnową z odwrotnym ciągiem z 8 głowicami. W wysokich nasadzeniach znajduje zastosowanie dwubiegowa przystawka CD plus z 18 głowicami lub dwubiegowa przystawka kolumnowa Duet z 16 głowicami, natomiast do zabiegów w krzewach (porzeczka, malina, borówka) dwubiegowa przystawka kolumnowa Oktopus z 8 lub 10 głowicami opryskowymi. Bury Maszyny Rolnicze Polietylenowe zbiorniki o pojemności 1000 l, 1500 l i 2000 l mają również przyczepiane opryskiwacze sadownicze Wulkan firmy Bury Maszyny Rolnicze. W ich konstrukcji na uwagę zasługuje nowoczesne rozwiązanie przystawki, wyposażonej w przekładnię zębatą z dwoma przełożeniami i położeniem neutralnym oraz w wentylator o bardzo dużej wydajności z regulowanymi łopatkami. Zespół umieszczonych w wysokiej obudowie (2,7 m przystawek nieruchomych kierownic precyzyjnie rozdziela strumień powietrza na prawą i lewą stronę oraz do góry. Powietrze, opuszczając wentylator przez wyposażony w łopatki wylot w jego obudowie, odchylony o 10º do tyłu i 15º do góry, ulega zawirowaniu, co zapewnia dokładną

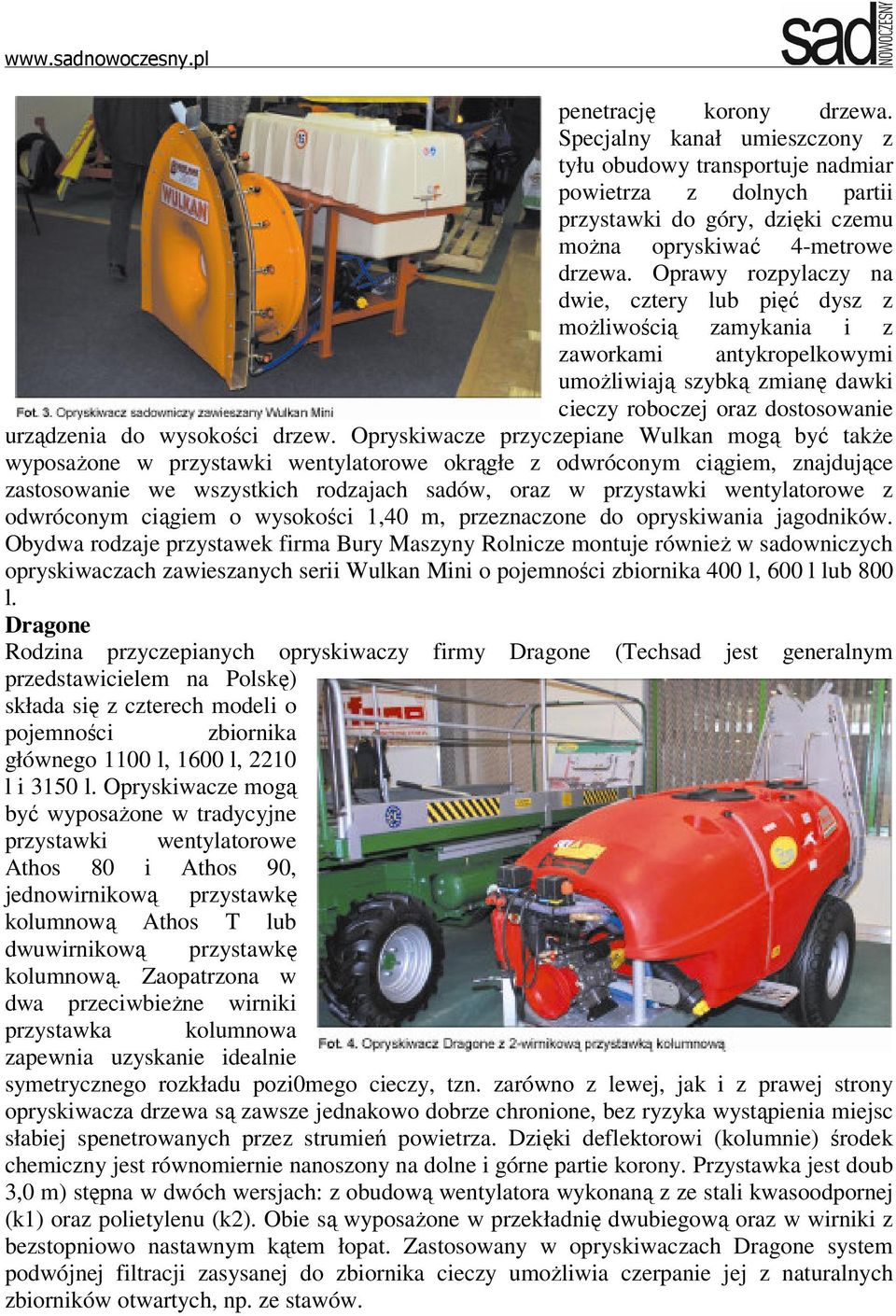

3 penetrację korony drzewa. Specjalny kanał umieszczony z tyłu obudowy transportuje nadmiar powietrza z dolnych partii przystawki do góry, dzięki czemu można opryskiwać 4-metrowe drzewa. Oprawy rozpylaczy na dwie, cztery lub pięć dysz z możliwością zamykania i z zaworkami antykropelkowymi umożliwiają szybką zmianę dawki cieczy roboczej oraz dostosowanie urządzenia do wysokości drzew. Opryskiwacze przyczepiane Wulkan mogą być także wyposażone w przystawki wentylatorowe okrągłe z odwróconym ciągiem, znajdujące zastosowanie we wszystkich rodzajach sadów, oraz w przystawki wentylatorowe z odwróconym ciągiem o wysokości 1,40 m, przeznaczone do opryskiwania jagodników. Obydwa rodzaje przystawek firma Bury Maszyny Rolnicze montuje również w sadowniczych opryskiwaczach zawieszanych serii Wulkan Mini o pojemności zbiornika 400 l, 600 l lub 800 l. Dragone Rodzina przyczepianych opryskiwaczy firmy Dragone (Techsad jest generalnym przedstawicielem na Polskę) składa się z czterech modeli o pojemności zbiornika głównego 1100 l, 1600 l, 2210 l i 3150 l. Opryskiwacze mogą być wyposażone w tradycyjne przystawki wentylatorowe Athos 80 i Athos 90, jednowirnikową przystawkę kolumnową Athos T lub dwuwirnikową przystawkę kolumnową. Zaopatrzona w dwa przeciwbieżne wirniki przystawka kolumnowa zapewnia uzyskanie idealnie symetrycznego rozkładu pozi0mego cieczy, tzn. zarówno z lewej, jak i z prawej strony opryskiwacza drzewa są zawsze jednakowo dobrze chronione, bez ryzyka wystąpienia miejsc słabiej spenetrowanych przez strumień powietrza. Dzięki deflektorowi (kolumnie) środek chemiczny jest równomiernie nanoszony na dolne i górne partie korony. Przystawka jest doub 3,0 m) stępna w dwóch wersjach: z obudową wentylatora wykonaną z ze stali kwasoodpornej (k1) oraz polietylenu (k2). Obie są wyposażone w przekładnię dwubiegową oraz w wirniki z bezstopniowo nastawnym kątem łopat. Zastosowany w opryskiwaczach Dragone system podwójnej filtracji zasysanej do zbiornika cieczy umożliwia czerpanie jej z naturalnych zbiorników otwartych, np. ze stawów.

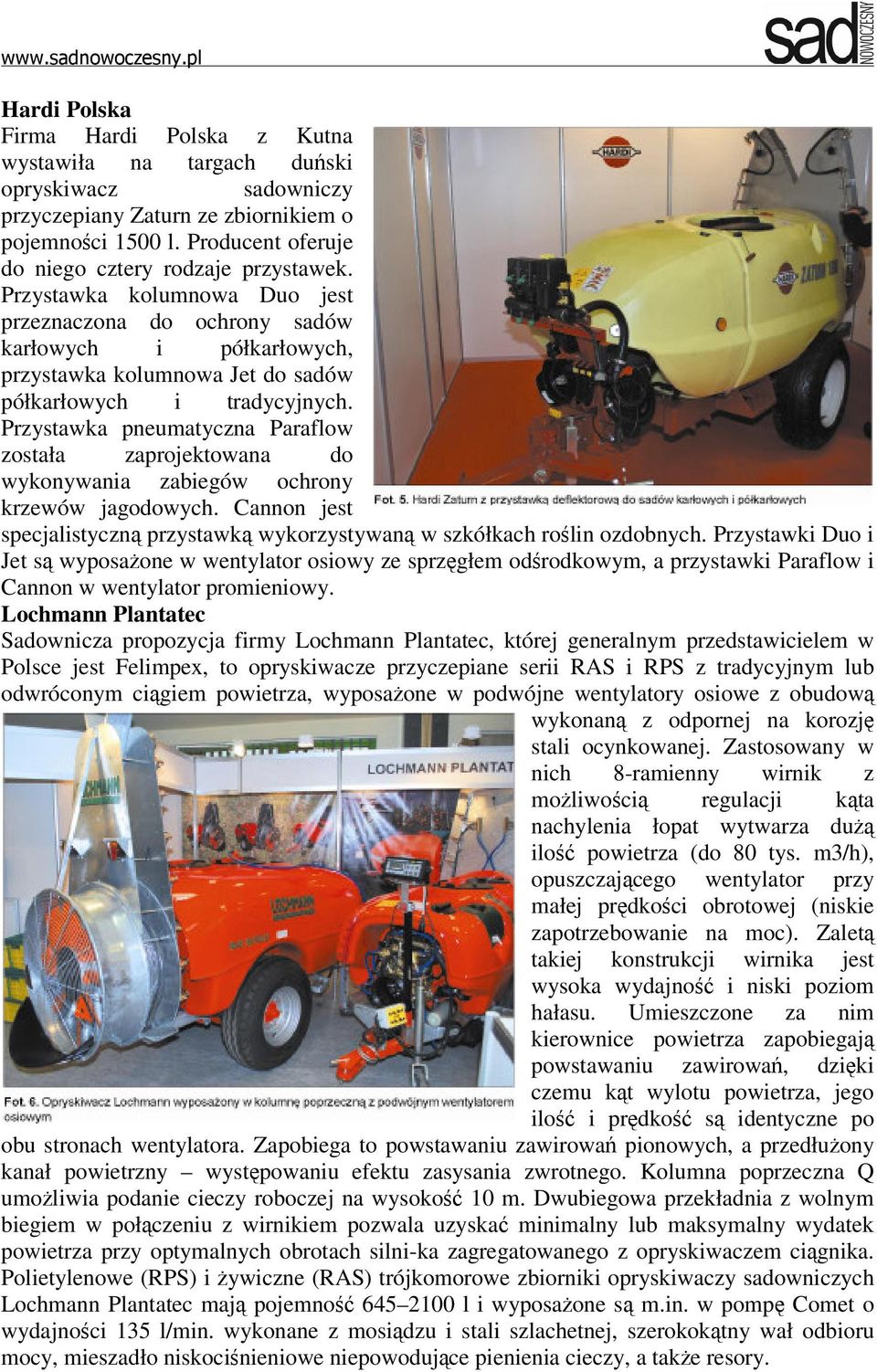

4 Hardi Polska Firma Hardi Polska z Kutna wystawiła na targach duński opryskiwacz sadowniczy przyczepiany Zaturn ze zbiornikiem o pojemności 1500 l. Producent oferuje do niego cztery rodzaje przystawek. Przystawka kolumnowa Duo jest przeznaczona do ochrony sadów karłowych i półkarłowych, przystawka kolumnowa Jet do sadów półkarłowych i tradycyjnych. Przystawka pneumatyczna Paraflow została zaprojektowana do wykonywania zabiegów ochrony krzewów jagodowych. Cannon jest specjalistyczną przystawką wykorzystywaną w szkółkach roślin ozdobnych. Przystawki Duo i Jet są wyposażone w wentylator osiowy ze sprzęgłem odśrodkowym, a przystawki Paraflow i Cannon w wentylator promieniowy. Lochmann Plantatec Sadownicza propozycja firmy Lochmann Plantatec, której generalnym przedstawicielem w Polsce jest Felimpex, to opryskiwacze przyczepiane serii RAS i RPS z tradycyjnym lub odwróconym ciągiem powietrza, wyposażone w podwójne wentylatory osiowe z obudową wykonaną z odpornej na korozję stali ocynkowanej. Zastosowany w nich 8-ramienny wirnik z możliwością regulacji kąta nachylenia łopat wytwarza dużą ilość powietrza (do 80 tys. m3/h), opuszczającego wentylator przy małej prędkości obrotowej (niskie zapotrzebowanie na moc). Zaletą takiej konstrukcji wirnika jest wysoka wydajność i niski poziom hałasu. Umieszczone za nim kierownice powietrza zapobiegają powstawaniu zawirowań, dzięki czemu kąt wylotu powietrza, jego ilość i prędkość są identyczne po obu stronach wentylatora. Zapobiega to powstawaniu zawirowań pionowych, a przedłużony kanał powietrzny występowaniu efektu zasysania zwrotnego. Kolumna poprzeczna Q umożliwia podanie cieczy roboczej na wysokość 10 m. Dwubiegowa przekładnia z wolnym biegiem w połączeniu z wirnikiem pozwala uzyskać minimalny lub maksymalny wydatek powietrza przy optymalnych obrotach silni-ka zagregatowanego z opryskiwaczem ciągnika. Polietylenowe (RPS) i żywiczne (RAS) trójkomorowe zbiorniki opryskiwaczy sadowniczych Lochmann Plantatec mają pojemność l i wyposażone są m.in. w pompę Comet o wydajności 135 l/min. wykonane z mosiądzu i stali szlachetnej, szerokokątny wał odbioru mocy, mieszadło niskociśnieniowe niepowodujące pienienia cieczy, a także resory.

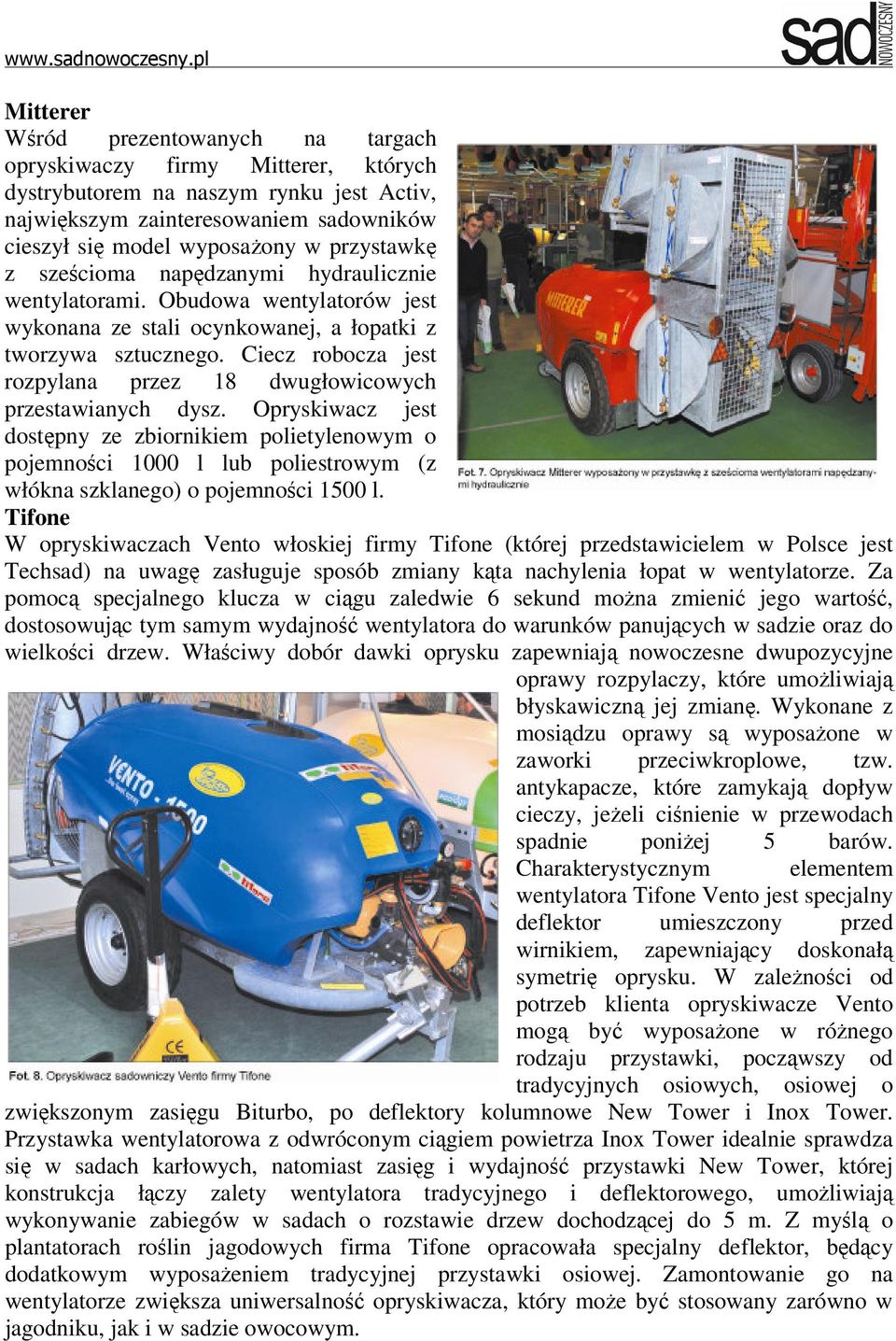

5 Mitterer Wśród prezentowanych na targach opryskiwaczy firmy Mitterer, których dystrybutorem na naszym rynku jest Activ, największym zainteresowaniem sadowników cieszył się model wyposażony w przystawkę z sześcioma napędzanymi hydraulicznie wentylatorami. Obudowa wentylatorów jest wykonana ze stali ocynkowanej, a łopatki z tworzywa sztucznego. Ciecz robocza jest rozpylana przez 18 dwugłowicowych przestawianych dysz. Opryskiwacz jest dostępny ze zbiornikiem polietylenowym o pojemności 1000 l lub poliestrowym (z włókna szklanego) o pojemności 1500 l. Tifone W opryskiwaczach Vento włoskiej firmy Tifone (której przedstawicielem w Polsce jest Techsad) na uwagę zasługuje sposób zmiany kąta nachylenia łopat w wentylatorze. Za pomocą specjalnego klucza w ciągu zaledwie 6 sekund można zmienić jego wartość, dostosowując tym samym wydajność wentylatora do warunków panujących w sadzie oraz do wielkości drzew. Właściwy dobór dawki oprysku zapewniają nowoczesne dwupozycyjne oprawy rozpylaczy, które umożliwiają błyskawiczną jej zmianę. Wykonane z mosiądzu oprawy są wyposażone w zaworki przeciwkroplowe, tzw. antykapacze, które zamykają dopływ cieczy, jeżeli ciśnienie w przewodach spadnie poniżej 5 barów. Charakterystycznym elementem wentylatora Tifone Vento jest specjalny deflektor umieszczony przed wirnikiem, zapewniający doskonałą symetrię oprysku. W zależności od potrzeb klienta opryskiwacze Vento mogą być wyposażone w różnego rodzaju przystawki, począwszy od tradycyjnych osiowych, osiowej o zwiększonym zasięgu Biturbo, po deflektory kolumnowe New Tower i Inox Tower. Przystawka wentylatorowa z odwróconym ciągiem powietrza Inox Tower idealnie sprawdza się w sadach karłowych, natomiast zasięg i wydajność przystawki New Tower, której konstrukcja łączy zalety wentylatora tradycyjnego i deflektorowego, umożliwiają wykonywanie zabiegów w sadach o rozstawie drzew dochodzącej do 5 m. Z myślą o plantatorach roślin jagodowych firma Tifone opracowała specjalny deflektor, będący dodatkowym wyposażeniem tradycyjnej przystawki osiowej. Zamontowanie go na wentylatorze zwiększa uniwersalność opryskiwacza, który może być stosowany zarówno w jagodniku, jak i w sadzie owocowym.
