PRZEDMIAR ROBÓT NR 4 ROBOTY ODWODNIENIOWE

Transkrypt

1 Strona P.4/1

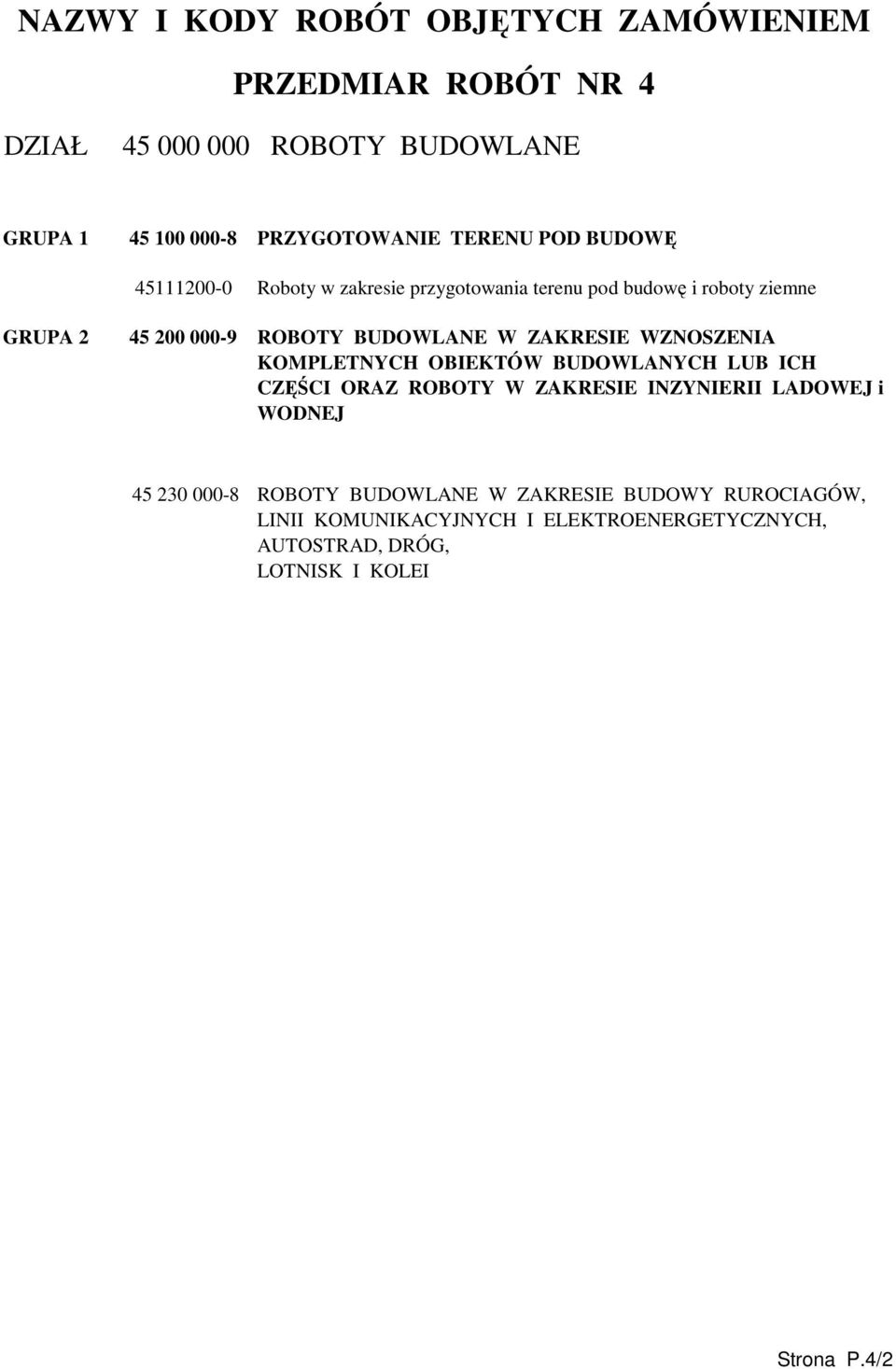

2 NAZWY I KODY ROBÓT OBJĘTYCH ZAMÓWIENIEM DZIAŁ ROBOTY BUDOWLANE GRUPA PRZYGOTOWANIE TERENU POD BUDOWĘ Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne GRUPA ROBOTY BUDOWLANE W ZAKRESIE WZNOSZENIA KOMPLETNYCH OBIEKTÓW BUDOWLANYCH LUB ICH CZĘŚCI ORAZ ROBOTY W ZAKRESIE INZYNIERII LADOWEJ i WODNEJ ROBOTY BUDOWLANE W ZAKRESIE BUDOWY RUROCIAGÓW, LINII KOMUNIKACYJNYCH I ELEKTROENERGETYCZNYCH, AUTOSTRAD, DRÓG, LOTNISK I KOLEI Strona P.4/2

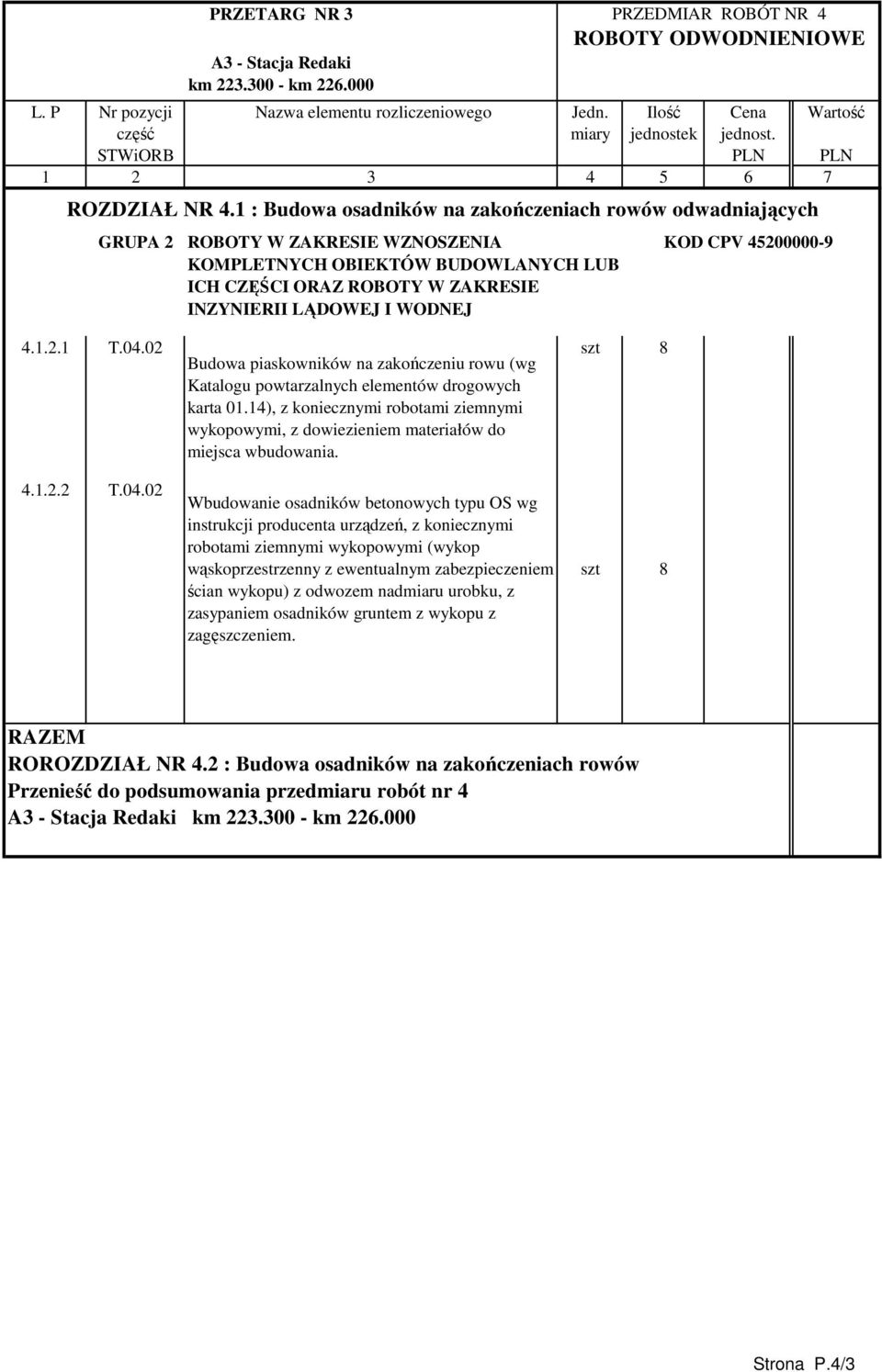

3 L. P Nr pozycji Nazwa elementu rozliczeniowego Jedn. Ilość Cena Wartość część miary jednostek jednost. STWiORB PLN PLN ROZDZIAŁ NR 4.1 : Budowa osadników na zakończeniach rowów odwadniających GRUPA 2 ROBOTY W ZAKRESIE WZNOSZENIA KOD CPV KOMPLETNYCH OBIEKTÓW BUDOWLANYCH LUB ICH CZĘŚCI ORAZ ROBOTY W ZAKRESIE INZYNIERII LĄDOWEJ I WODNEJ T T Budowa piaskowników na zakończeniu rowu (wg Katalogu powtarzalnych elementów drogowych karta 01.14), z koniecznymi robotami ziemnymi wykopowymi, z dowiezieniem materiałów do miejsca wbudowania. Wbudowanie osadników betonowych typu OS wg instrukcji producenta urządzeń, z koniecznymi wąskoprzestrzenny z ewentualnym zabezpieczeniem ścian wykopu) z odwozem nadmiaru urobku, z zasypaniem osadników gruntem z wykopu z szt 8 szt 8 RAZEM ROROZDZIAŁ NR 4.2 : Budowa osadników na zakończeniach rowów Przenieść do podsumowania przedmiaru robót nr 4 Strona P.4/3

4 L. P Nr pozycji Nazwa elementu rozliczeniowego Jedn. Ilość Cena Wartość część miary jednostek jednost. STWiORB PLN PLN ROZDZIAŁ NR 4.2 : Odwodnienie torów na odcinku od km do km GRUPA 2 ROBOTY W ZAKRESIE WZNOSZENIA KOD CPV KOMPLETNYCH OBIEKTÓW BUDOWLANYCH LUB ICH CZĘŚCI ORAZ ROBOTY W ZAKRESIE INZYNIERII LĄDOWEJ I WODNEJ W.01. W.02. Ułożenie drenażu z rur z tworzywa sztucznego d = 145mm w na 15cm podsypce piaskowej, z wąskoprzestrzenny z ewentualnym zabezpieczeniem ścian wykopu) wykonywanymi do średniej głębokości 0,70 m poniżej poziomu korytowania torowiska z wywozem urobku i wbudowanie zasypki filtracyjnej z zagęszczeniem, z zakupem i dowozem gruntu do warstwy filtracyjnej W.02. Ułożenie kolektorów betonowych d = 200mm pełnych z robotami ziemnymi wykopowymi wykonywanymi z zabezpieczeniem ścian wykopu do średniej głębokości 2,50m z wywozem nadmiaru urobku, wykonaniem podbudowy z mieszanki żwirowej gr. 0,20 m, ułożeniem przewodu, zasypaniem wykopu piaskiem i gruntem z wykopy z W.02. Budowa studni głębokości do 2.0m z tworzywa sztucznego o średnicy d = 425mm (pokrywa betonowa + stożek) z osadnikiem, z koniecznymi wąskoprzestrzenny z ewentualnym zabezpieczeniem ścian wykopu) z odwozem nadmiaru urobku, wykonaniem podsypki gr.10cm z zakupionego i dowiezionego żwiru lub tłucznia, zasypaniem studni gruntem z wykopu z W.02. Budowa studni głębokości do 3.0m z tworzywa sztucznego o średnicy d = 425mm (pokrywa betonowa + stożek) z osadnikiem, z koniecznymi wąskoprzestrzenny z ewentualnym zabezpieczeniem ścian wykopu) z odwozem nadmiaru urobku, wykonaniem podsypki gr.10cm z zakupionego i dowiezionego żwiru lub tłucznia, zasypaniem studni gruntem z wykopu z m 630 m 25 szt 11 szt 4 do przeniesienia Strona P.4/4

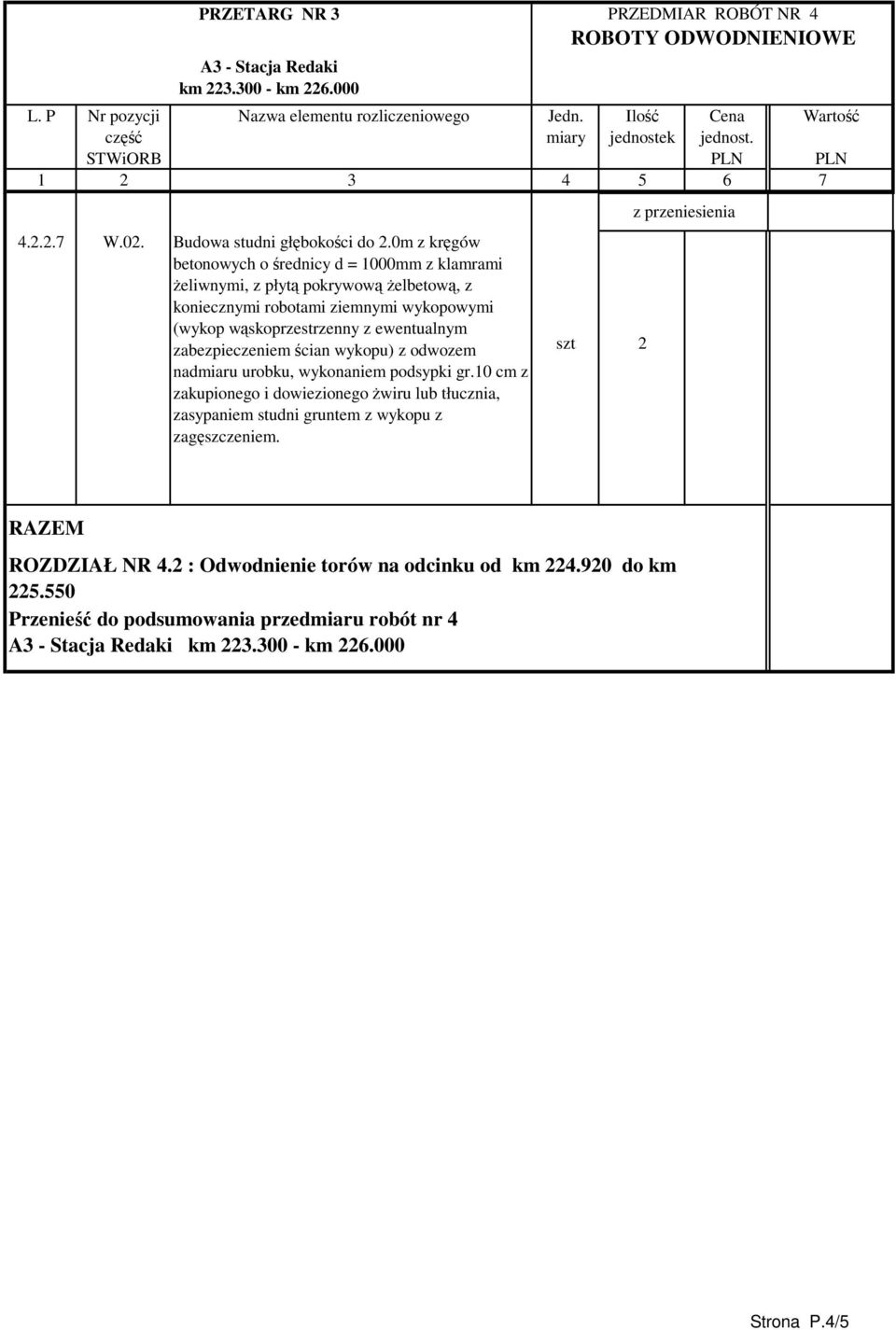

5 L. P Nr pozycji Nazwa elementu rozliczeniowego Jedn. Ilość Cena Wartość część miary jednostek jednost. STWiORB PLN PLN ROZDZIAŁ NR 4.2 : Odwodnienie torów na odcinku od km z przeniesienia do km W.02. Budowa studni głębokości do 2.0m z kręgów betonowych o średnicy d = 1000mm z klamrami żeliwnymi, z płytą pokrywową żelbetową, z koniecznymi robotami ziemnymi wykopowymi (wykop wąskoprzestrzenny z ewentualnym zabezpieczeniem ścian wykopu) z odwozem nadmiaru urobku, wykonaniem podsypki gr.10 cm z zakupionego i dowiezionego żwiru lub tłucznia, zasypaniem studni gruntem z wykopu z szt 2 RAZEM ROZDZIAŁ NR 4.2 : Odwodnienie torów na odcinku od km do km Przenieść do podsumowania przedmiaru robót nr 4 Strona P.4/5

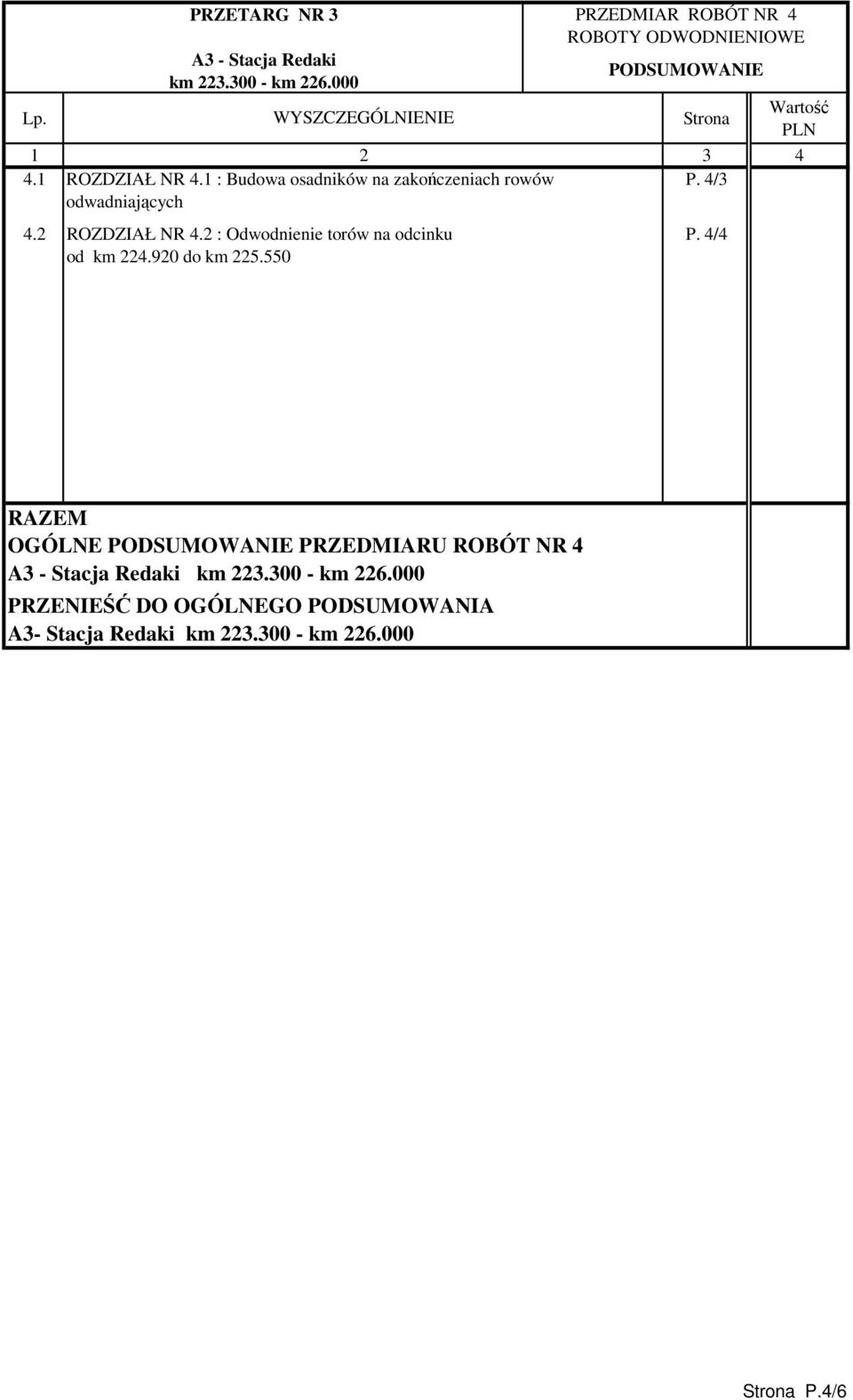

6 PODSUMOWANIE Lp. WYSZCZEGÓLNIENIE Strona Wartość PLN ROZDZIAŁ NR 4.1 : Budowa osadników na zakończeniach rowów P. 4/3 odwadniających 4.2 ROZDZIAŁ NR 4.2 : Odwodnienie torów na odcinku P. 4/4 od km do km RAZEM OGÓLNE PODSUMOWANIE PRZEDMIARU ROBÓT NR 4 PRZENIEŚĆ DO OGÓLNEGO PODSUMOWANIA A3- Stacja Redaki Strona P.4/6
