Przedmiar. Budowa ulic Chełmońskiego i Malczewskiego na os. Stare Stawy w Oświęcimiu

Transkrypt

1 Przedmiar Budowa: Obiekt: Roboty drogowe - Etap I Zamawiający: Urząd Miasta w Oświęcimiu ul. Zaborska Oświęcim

2 strona nr: 2 Wyliczenie ilości robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 ROBOTY DROGOWE - ETAP I /grupa CPV/ 1.1 Droga O1 D 1 KNNR 6/1005/1 Oczyszczenie podbudowy, ręcznie /SST 002/ 123,0*5,0 = 615,0 615,0 ~615,0 m2 2 KNNR 6/107/1 Wyrównanie istniejącej podbudowy (zagęszczenie mechaniczne), tłuczniem sortowanym, warstwa po zagęszczeniu do 10 cm /SST 002/ 123,0*5,0*0,10 = 61,5 61,5 ~61,50 m3 3 KNNR 6/502/3 (2) Ściek przykrawęŝnikowy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 007/ 105,0*0,30 = 31,5 31,5 ~31,50 m2 4 KNNR 6/308/3 (1) mineralno-bitumicznych (warstwa wiąŝąca), 6 cm, masa grysowa, samochód do 5 t /SST 004/ 123,0*5,0 = 615,0 31,50 = 31,5 646,5 ~646,50 m2 5 KNNR 6/309/2 (1) mineralno-bitumicznych (warstwa ścieralna), 4 cm, masa grysowa, samochód do 5 t /SST 004/ 646,50 m2 1.2 Wjazdy i chodniki wzdłuŝ O1 D 6 KNNR 6/102/3 30 cm, kategoria gruntu II-IV /SST 002/ wjazdy = 7,50*3,50*5 = 131,25 3,50*3,50*2 = 24,5 155,75 ~155,8 m2 7 KNNR 6/102/2 20 cm, kategoria gruntu II-IV /SST 002/ chodniki (10,0+7,50*2+0,35+18,0+0,35+ 7,50*3)*2,0 = 132,4 1,50*1,50*15 = 33,75 58,0*2,0 = 116,0 47,0*2,0 = 94,0 376,15 ~376,2 m2 8 KNR 231/102/2 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii II-IV, dodatek kaŝde dalsze 5 cm głębokości /SST 002/ 155,80+376,20 = 532,0 532,0 ~532,00 m2 9 KNNR 1/206/4 (1) Roboty ziemne koparkami podsiębiernymi z transportem urobku sam. samowył. do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,60 m3, grunt kategorii I-III, spycharka 55 kw, samochód do 5 t /SST 002/ 155,80*0,33 = 51, ,20*0,26 = 97, ,226 ~149,2 m3 10 KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t, krotność 4 /SST 002/ 149,20 4,00 m3 11 KNR 231/401/4 Rowki pod krawęŝniki i ławy krawęŝnikowe, 30x30 cm, grunt kategorii III-IV /SST 006/ 7,50*5+3,50*2 = 44,5 (10,0+7,50*2+0,35+18,0+0,35+ 8,50+7,30*2) = 66,8 1,50*17 = 25,5 58,0+47,0 = 105,0 241,8 ~241,8 m 12 KNNR 6/404/5 ObrzeŜa betonowe, 30x8 cm, podsypka cementowo-piaskowa, wypełnienie spoin zaprawą cementową /SST 006/ 241,80 m

3 strona nr: 3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 13 KNNR 6/113/6 Podbudowy z kruszyw łamanych, warstwa górna, po zagęszczeniu 15 cm /SST 003/ 532,0 m2 14 KNR 231/114/8 Podbudowy z kruszyw, tłuczeń, warstwa górna, dodatek za kaŝdy dalszy 1 cm grubości, krotność 5 /SST 003/ 155,80 5,00 m2 15 KNNR 6/502/3 (2) Wjazdy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 007/ 155,80 m2 16 KNNR 6/502/2 (1) Chodniki z kostki brukowej betonowej, grubość 6 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka szara /SST 007/ 376,20 m2 1.3 Droga O2 D 17 KNNR 6/1005/1 Oczyszczenie podbudowy, ręcznie /SST 002/ 3,14*12,0*12,0/2 = 226,08 24,0*14,50 = 348,0-3,14*5,0*5,0 = -78,5 (6,0*6,0-3,14*6,0*6,0/4)*3 = 23,22 53,50*5,0 = 267,5 786,3 ~786,30 m2 18 KNNR 6/107/1 Wyrównanie istniejącej podbudowy (zagęszczenie mechaniczne), tłuczniem sortowanym, warstwa po zagęszczeniu do 10 cm /SST 002/ 786,30*0,10 = 78,63 78,63 ~78,63 m3 19 KNNR 6/502/3 (2) Ściek z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 007/ 71,0*0,30 = 21,3 21,3 ~21,30 m2 20 KNNR 6/308/3 (1) mineralno-bitumicznych (warstwa wiąŝąca), 6 cm, masa grysowa, samochód do 5 t /SST 004/ 786,30-21,30 = 765,0 765,0 ~765,0 m2 21 KNNR 6/309/2 (1) mineralno-bitumicznych (warstwa ścieralna), 4 cm, masa grysowa, samochód do 5 t /SST 004/ 765,0 m2 1.4 Wjazdy i chodniki wzdłuŝ O2 D 22 KNNR 6/102/3 30 cm, kategoria gruntu II-IV /SST 002/ wjazdy 7,20*3,50*4+3,60*3,50 = 113,4 113,4 ~113,40 m2 23 KNNR 6/102/2 20 cm, kategoria gruntu II-IV /SST 002/ chodniki (102,0-7,20*4+3,60)*3,50 = 268,8 2*3,14*6,0/4*(3,0+2,0)/2 = 23,55 2*3,14*6,0/4*2,0*2 = 37,68 42,0*2,0 = 84,0 2*3,14*13,0/2*2,0 = 81,64 (14,0+4,0)*2,0 = 36,0 531,67 ~531,7 m2 24 KNR 231/102/2 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii II-IV, dodatek kaŝde dalsze 5 cm głębokości /SST 002/ 113,40+531,70 = 645,1 645,1 ~645,10 m2 25 KNNR 1/206/4 (1) Roboty ziemne koparkami podsiębiernymi z transportem urobku sam. samowył. do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,60 m3, grunt kategorii I-III, spycharka 55 kw, samochód do 5 t /SST 002/ 113,40*0,33 = 37, ,70*0,26 = 138, ,664 ~175,7 m3 26 KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t, krotność 4 /SST 002/ 175,70 4,00 m3

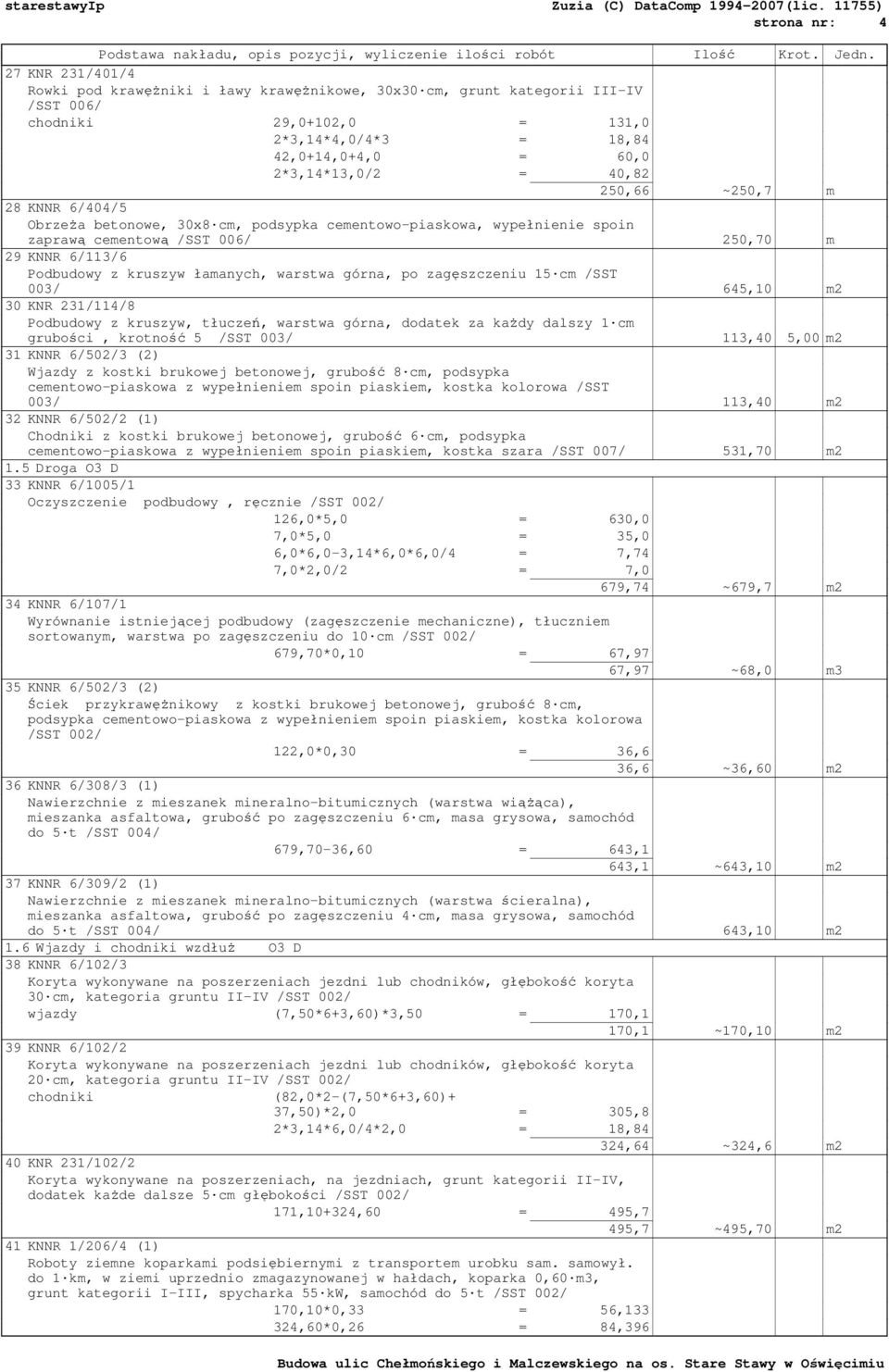

4 strona nr: 4 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 27 KNR 231/401/4 Rowki pod krawęŝniki i ławy krawęŝnikowe, 30x30 cm, grunt kategorii III-IV /SST 006/ chodniki 29,0+102,0 = 131,0 2*3,14*4,0/4*3 = 18,84 42,0+14,0+4,0 = 60,0 2*3,14*13,0/2 = 40,82 250,66 ~250,7 m 28 KNNR 6/404/5 ObrzeŜa betonowe, 30x8 cm, podsypka cementowo-piaskowa, wypełnienie spoin zaprawą cementową /SST 006/ 250,70 m 29 KNNR 6/113/6 Podbudowy z kruszyw łamanych, warstwa górna, po zagęszczeniu 15 cm /SST 003/ 645,10 m2 30 KNR 231/114/8 Podbudowy z kruszyw, tłuczeń, warstwa górna, dodatek za kaŝdy dalszy 1 cm grubości, krotność 5 /SST 003/ 113,40 5,00 m2 31 KNNR 6/502/3 (2) Wjazdy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 003/ 113,40 m2 32 KNNR 6/502/2 (1) Chodniki z kostki brukowej betonowej, grubość 6 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka szara /SST 007/ 531,70 m2 1.5 Droga O3 D 33 KNNR 6/1005/1 Oczyszczenie podbudowy, ręcznie /SST 002/ 126,0*5,0 = 630,0 7,0*5,0 = 35,0 6,0*6,0-3,14*6,0*6,0/4 = 7,74 7,0*2,0/2 = 7,0 679,74 ~679,7 m2 34 KNNR 6/107/1 Wyrównanie istniejącej podbudowy (zagęszczenie mechaniczne), tłuczniem sortowanym, warstwa po zagęszczeniu do 10 cm /SST 002/ 679,70*0,10 = 67,97 67,97 ~68,0 m3 35 KNNR 6/502/3 (2) Ściek przykrawęŝnikowy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 002/ 122,0*0,30 = 36,6 36,6 ~36,60 m2 36 KNNR 6/308/3 (1) mineralno-bitumicznych (warstwa wiąŝąca), 6 cm, masa grysowa, samochód do 5 t /SST 004/ 679,70-36,60 = 643,1 643,1 ~643,10 m2 37 KNNR 6/309/2 (1) mineralno-bitumicznych (warstwa ścieralna), 4 cm, masa grysowa, samochód do 5 t /SST 004/ 643,10 m2 1.6 Wjazdy i chodniki wzdłuŝ O3 D 38 KNNR 6/102/3 30 cm, kategoria gruntu II-IV /SST 002/ wjazdy (7,50*6+3,60)*3,50 = 170,1 170,1 ~170,10 m2 39 KNNR 6/102/2 20 cm, kategoria gruntu II-IV /SST 002/ chodniki (82,0*2-(7,50*6+3,60)+ 37,50)*2,0 = 305,8 2*3,14*6,0/4*2,0 = 18,84 324,64 ~324,6 m2 40 KNR 231/102/2 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii II-IV, dodatek kaŝde dalsze 5 cm głębokości /SST 002/ 171,10+324,60 = 495,7 495,7 ~495,70 m2 41 KNNR 1/206/4 (1) Roboty ziemne koparkami podsiębiernymi z transportem urobku sam. samowył. do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,60 m3, grunt kategorii I-III, spycharka 55 kw, samochód do 5 t /SST 002/ 170,10*0,33 = 56, ,60*0,26 = 84,396

5 strona nr: 5 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 140,529 ~140,5 m3 42 KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t, krotność 4 /SST 002/ 140,50 4,00 m3 43 KNR 231/401/4 Rowki pod krawęŝniki i ławy krawęŝnikowe, 30x30 cm, grunt kategorii III-IV /SST 006/ 82,0*2+37,50 = 201,5 2*3,14*6,0/4 = 9,42 1,50*14 = 21,0 231,92 ~231,9 m 44 KNNR 6/404/5 ObrzeŜa betonowe, 30x8 cm, podsypka cementowo-piaskowa, wypełnienie spoin zaprawą cementową /SST 006/ 231,90 m 45 KNNR 6/113/6 Podbudowy z kruszyw łamanych, warstwa górna, po zagęszczeniu 15 cm /SST 003/ 495,70 m2 46 KNR 231/114/8 Podbudowy z kruszyw, tłuczeń, warstwa górna, dodatek za kaŝdy dalszy 1 cm grubości, krotność 5 /SST 003/ 170,10 5,00 m2 47 KNNR 6/502/3 (2) Wjazdy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 007/ 170,10 m2 48 KNNR 6/502/2 (1) Chodniki z kostki brukowej betonowej, grubość 6 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka szara /SST 007/ 324,60 m2 1.7 Droga O5 D 49 KNNR 6/1005/1 Oczyszczenie podbudowy, ręcznie /SST 002/ 44,50*5,0 = 222,5 7,0*2,0/2 = 7,0 6,0*6,0/2 = 18,0 247,5 ~247,50 m2 50 KNNR 6/107/1 Wyrównanie istniejącej podbudowy (zagęszczenie mechaniczne), tłuczniem sortowanym, warstwa po zagęszczeniu do 10 cm /SST 002/ 47,50*0,10 = 4,75 4,75 ~4,75 m3 51 KNNR 6/308/3 (1) mineralno-bitumicznych (warstwa wiąŝąca), 6 cm, masa grysowa, samochód do 5 t /SST 004/ 247,50 m2 52 KNNR 6/309/2 (1) mineralno-bitumicznych (warstwa ścieralna), 4 cm, masa grysowa, samochód do 5 t /SST 004/ 247,50 m2 2 ODWODNIENIE - ETAP I 2.1 Roboty ziemne /grupa CPV/ 53 KNNR 1/210/3 (1) Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi, koparka 0,25-0,60, głębokość do 3 m, kategoria gruntu III-IV /SST 009/ 1,0*1,0*2,20*9 = 19,8 0,60*1,20*43,50 = 31,32 minus wykopy z odwozem -19,89 = -19,89 31,23 ~31,23 m3 54 KNNR 1/202/4 Roboty ziemne wykonywane koparkami podsiębiernymi, z transportem urobku samochodami samowyładowczymi na odległość do 1 km, koparka 0,25 m3, kategoria gruntu III /SST 009/ 5,22+9,07 = 14,29 3,14*0,30*0,30*2,20*9 = 5, ,88548 ~19,89 m3 55 KNNR 1/208/1 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi gruntowe, kategoria gruntu I-IV, samochód do 5 t, krotność 4 /SST 009/ 19,89 4,00 m3 56 KNNR 1/318/2 Zasypywanie wykopów o ścianach pionowych, głębokość do 1,5 m, kategoria gruntu III-IV /SST 009/ 31,23 m3

6 strona nr: 6 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 57 KNR 201/236/1 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt sypki kategorii I-III /SST 009/ 31,23 m3 2.2 Roboty montaŝowe /grupa CPV/ 58 KNNR 11/501/5 (1) PodłoŜa pod rurociągi z kruszyw naturalnych dowiezionych, piasek /SST 009/ 43,50*0,60*0,20 = 5,22 5,22 ~5,22 m3 59 KNNR 4/1308/3 Kanały z rur typu PVC łączone na wcisk, Fi 200 mm /SST 009/ O 1D 2,50+6,0+2,50 = 11,0 O 2D 3,0+8,0 = 11,0 O 3D 2,50+3,0+6,0 = 11,5 O 5D 10,0 = 10,0 43,5 ~43,50 m 60 KNNR 11/501/5 (1) Obsypka rurociągów z kruszyw naturalnych dowiezionych, piasek /SST 009/ 43,50*0,60*(0,20+0,20) = 10,44-3,14*0,10*0,10*43,50 = -1,3659 9,0741 ~9,07 m3 61 KNNR 4/1424/2 Studzienki ściekowe uliczne, Fi 500 mm, z osadnikiem bez syfonu /SST 009/ O 1D 3 = 3,0 O 2D 3 = 3,0 O 3D 2 = 2,0 O 5D 1 = 1,0 9,0 ~9 szt 3 OZNAKOWANIE PIONOWE /grupa CPV/ 3.1 Pionowe znaki drogowe 62 KNR 401/203/1 Fundamenty betonowe słupków stalowych, beton B 15 /SST 008/ 0,50*0,50*1,20*7 = 2,1 2,1 ~2,10 m3 63 KNNR 6/702/1 (1) Pionowe znaki drogowe, słupki z rur stalowych, Fi 50 mm /SST 008/ 7 szt 64 KNNR 6/702/5 Pionowe znaki drogowe, znaki A-7 /SST 008/ 5 szt 65 KNNR 6/702/5 Pionowe znaki drogowe, znaki D-2 /SST 008/ 2 szt

7 strona nr: 7 Przedmiar robót Element, asortyment, rodzaj robót, pozycja Jedn. Krot. Ilość Wartość jednostkowa Wartość netto przedmiarowa podstawy nakładów 1 ROBOTY DROGOWE - ETAP I /grupa CPV/ 1.1 Droga O1 D 1 KNNR 6/1005/1 Oczyszczenie podbudowy, ręcznie /SST 002/ m2 ~615,0 2 KNNR 6/107/1 Wyrównanie istniejącej podbudowy (zagęszczenie mechaniczne), tłuczniem sortowanym, warstwa po zagęszczeniu do 10 cm /SST 002/ m3 ~61,50 3 KNNR 6/502/3 (2) Ściek przykrawęŝnikowy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 007/ m2 ~31,50 4 KNNR 6/308/3 (1) mineralno-bitumicznych (warstwa wiąŝąca), 6 cm, masa grysowa, samochód do 5 t /SST 004/ m2 ~646,50 5 KNNR 6/309/2 (1) mineralno-bitumicznych (warstwa ścieralna), 4 cm, masa grysowa, samochód do 5 t /SST 004/ m2 646, Wjazdy i chodniki wzdłuŝ O1 D 6 KNNR 6/102/3 Koryta wykonywane na poszerzeniach jezdni lub chodników, głębokość koryta 30 cm, kategoria gruntu II-IV /SST 002/ m2 ~155,8 7 KNNR 6/102/2 Koryta wykonywane na poszerzeniach jezdni lub chodników, głębokość koryta 20 cm, kategoria gruntu II-IV /SST 002/ m2 ~376,2 8 KNR 231/102/2 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii II-IV, dodatek kaŝde dalsze 5 cm głębokości /SST 002/ m2 ~532,00 9 KNNR 1/206/4 (1) Roboty ziemne koparkami podsiębiernymi z transportem urobku sam. samowył. do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,60 m3, grunt kategorii I-III, spycharka 55 kw, samochód do 5 t /SST 002/ m3 ~149,2 10 KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t, krotność 4 /SST 002/ m3 4,00 149,20 11 KNR 231/401/4 Rowki pod krawęŝniki i ławy krawęŝnikowe, 30x30 cm, grunt kategorii III-IV /SST 006/ m ~241,8 12 KNNR 6/404/5 ObrzeŜa betonowe, 30x8 cm, podsypka cementowo-piaskowa, wypełnienie spoin zaprawą cementową /SST 006/ m 241,80 13 KNNR 6/113/6 Podbudowy z kruszyw łamanych, warstwa górna, po zagęszczeniu 15 cm /SST 003/ m2 532,0 14 KNR 231/114/8 Podbudowy z kruszyw, tłuczeń, warstwa górna, dodatek za kaŝdy dalszy 1 cm grubości, krotność 5 /SST 003/ m2 5,00 155,80 15 KNNR 6/502/3 (2) Wjazdy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 007/ m2 155,80

8 strona nr: 8 Element, asortyment, rodzaj robót, pozycja Jedn. Krot. Ilość Wartość jednostkowa Wartość netto przedmiarowa podstawy nakładów 16 KNNR 6/502/2 (1) Chodniki z kostki brukowej betonowej, grubość 6 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka szara /SST 007/ m2 376, Droga O2 D 17 KNNR 6/1005/1 Oczyszczenie podbudowy, ręcznie /SST 002/ m2 ~786,30 18 KNNR 6/107/1 Wyrównanie istniejącej podbudowy (zagęszczenie mechaniczne), tłuczniem sortowanym, warstwa po zagęszczeniu do 10 cm /SST 002/ m3 ~78,63 19 KNNR 6/502/3 (2) Ściek z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 007/ m2 ~21,30 20 KNNR 6/308/3 (1) mineralno-bitumicznych (warstwa wiąŝąca), 6 cm, masa grysowa, samochód do 5 t /SST 004/ m2 ~765,0 21 KNNR 6/309/2 (1) mineralno-bitumicznych (warstwa ścieralna), 4 cm, masa grysowa, samochód do 5 t /SST 004/ m2 765,0 1.4 Wjazdy i chodniki wzdłuŝ O2 D 22 KNNR 6/102/3 Koryta wykonywane na poszerzeniach jezdni lub chodników, głębokość koryta 30 cm, kategoria gruntu II-IV /SST 002/ m2 ~113,40 23 KNNR 6/102/2 Koryta wykonywane na poszerzeniach jezdni lub chodników, głębokość koryta 20 cm, kategoria gruntu II-IV /SST 002/ m2 ~531,7 24 KNR 231/102/2 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii II-IV, dodatek kaŝde dalsze 5 cm głębokości /SST 002/ m2 ~645,10 25 KNNR 1/206/4 (1) Roboty ziemne koparkami podsiębiernymi z transportem urobku sam. samowył. do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,60 m3, grunt kategorii I-III, spycharka 55 kw, samochód do 5 t /SST 002/ m3 ~175,7 26 KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t, krotność 4 /SST 002/ m3 4,00 175,70 27 KNR 231/401/4 Rowki pod krawęŝniki i ławy krawęŝnikowe, 30x30 cm, grunt kategorii III-IV /SST 006/ m ~250,7 28 KNNR 6/404/5 ObrzeŜa betonowe, 30x8 cm, podsypka cementowo-piaskowa, wypełnienie spoin zaprawą cementową /SST 006/ m 250,70 29 KNNR 6/113/6 Podbudowy z kruszyw łamanych, warstwa górna, po zagęszczeniu 15 cm /SST 003/ m2 645,10 30 KNR 231/114/8 Podbudowy z kruszyw, tłuczeń, warstwa górna, dodatek za kaŝdy dalszy 1 cm grubości, krotność 5 /SST 003/ m2 5,00 113,40 31 KNNR 6/502/3 (2) Wjazdy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 003/ m2 113,40

9 strona nr: 9 Element, asortyment, rodzaj robót, pozycja Jedn. Krot. Ilość Wartość jednostkowa Wartość netto przedmiarowa podstawy nakładów 32 KNNR 6/502/2 (1) Chodniki z kostki brukowej betonowej, grubość 6 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka szara /SST 007/ m2 531, Droga O3 D 33 KNNR 6/1005/1 Oczyszczenie podbudowy, ręcznie /SST 002/ m2 ~679,7 34 KNNR 6/107/1 Wyrównanie istniejącej podbudowy (zagęszczenie mechaniczne), tłuczniem sortowanym, warstwa po zagęszczeniu do 10 cm /SST 002/ m3 ~68,0 35 KNNR 6/502/3 (2) Ściek przykrawęŝnikowy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 002/ m2 ~36,60 36 KNNR 6/308/3 (1) mineralno-bitumicznych (warstwa wiąŝąca), 6 cm, masa grysowa, samochód do 5 t /SST 004/ m2 ~643,10 37 KNNR 6/309/2 (1) mineralno-bitumicznych (warstwa ścieralna), 4 cm, masa grysowa, samochód do 5 t /SST 004/ m2 643, Wjazdy i chodniki wzdłuŝ O3 D 38 KNNR 6/102/3 Koryta wykonywane na poszerzeniach jezdni lub chodników, głębokość koryta 30 cm, kategoria gruntu II-IV /SST 002/ m2 ~170,10 39 KNNR 6/102/2 Koryta wykonywane na poszerzeniach jezdni lub chodników, głębokość koryta 20 cm, kategoria gruntu II-IV /SST 002/ m2 ~324,6 40 KNR 231/102/2 Koryta wykonywane na poszerzeniach, na jezdniach, grunt kategorii II-IV, dodatek kaŝde dalsze 5 cm głębokości /SST 002/ m2 ~495,70 41 KNNR 1/206/4 (1) Roboty ziemne koparkami podsiębiernymi z transportem urobku sam. samowył. do 1 km, w ziemi uprzednio zmagazynowanej w hałdach, koparka 0,60 m3, grunt kategorii I-III, spycharka 55 kw, samochód do 5 t /SST 002/ m3 ~140,5 42 KNNR 1/208/2 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi o nawierzchni utwardzonej, kategoria gruntu I-IV, samochód do 5 t, krotność 4 /SST 002/ m3 4,00 140,50 43 KNR 231/401/4 Rowki pod krawęŝniki i ławy krawęŝnikowe, 30x30 cm, grunt kategorii III-IV /SST 006/ m ~231,9 44 KNNR 6/404/5 ObrzeŜa betonowe, 30x8 cm, podsypka cementowo-piaskowa, wypełnienie spoin zaprawą cementową /SST 006/ m 231,90 45 KNNR 6/113/6 Podbudowy z kruszyw łamanych, warstwa górna, po zagęszczeniu 15 cm /SST 003/ m2 495,70 46 KNR 231/114/8 Podbudowy z kruszyw, tłuczeń, warstwa górna, dodatek za kaŝdy dalszy 1 cm grubości, krotność 5 /SST 003/ m2 5,00 170,10 47 KNNR 6/502/3 (2) Wjazdy z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa /SST 007/ m2 170,10

10 strona nr: 10 Element, asortyment, rodzaj robót, pozycja Jedn. Krot. Ilość Wartość jednostkowa Wartość netto przedmiarowa podstawy nakładów 48 KNNR 6/502/2 (1) Chodniki z kostki brukowej betonowej, grubość 6 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka szara /SST 007/ m2 324, Droga O5 D 49 KNNR 6/1005/1 Oczyszczenie podbudowy, ręcznie /SST 002/ m2 ~247,50 50 KNNR 6/107/1 Wyrównanie istniejącej podbudowy (zagęszczenie mechaniczne), tłuczniem sortowanym, warstwa po zagęszczeniu do 10 cm /SST 002/ m3 ~4,75 51 KNNR 6/308/3 (1) mineralno-bitumicznych (warstwa wiąŝąca), 6 cm, masa grysowa, samochód do 5 t /SST 004/ m2 247,50 52 KNNR 6/309/2 (1) mineralno-bitumicznych (warstwa ścieralna), 4 cm, masa grysowa, samochód do 5 t /SST 004/ m2 247,50 2 ODWODNIENIE - ETAP I 2.1 Roboty ziemne /grupa CPV/ 53 KNNR 1/210/3 (1) Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi, koparka 0,25-0,60, głębokość do 3 m, kategoria gruntu III-IV /SST 009/ m3 ~31,23 54 KNNR 1/202/4 Roboty ziemne wykonywane koparkami podsiębiernymi, z transportem urobku samochodami samowyładowczymi na odległość do 1 km, koparka 0,25 m3, kategoria gruntu III /SST 009/ m3 ~19,89 55 KNNR 1/208/1 (1) Nakłady uzupełniające do tablic za kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami samowyładowczymi, drogi gruntowe, kategoria gruntu I-IV, samochód do 5 t, krotność 4 /SST 009/ m3 4,00 19,89 56 KNNR 1/318/2 Zasypywanie wykopów o ścianach pionowych, głębokość do 1,5 m, kategoria gruntu III-IV /SST 009/ m3 31,23 57 KNR 201/236/1 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt sypki kategorii I-III /SST 009/ m3 31, Roboty montaŝowe /grupa CPV/ 58 KNNR 11/501/5 (1) PodłoŜa pod rurociągi z kruszyw naturalnych dowiezionych, piasek /SST 009/ m3 ~5,22 59 KNNR 4/1308/3 Kanały z rur typu PVC łączone na wcisk, Fi 200 mm /SST 009/ m ~43,50 60 KNNR 11/501/5 (1) Obsypka rurociągów z kruszyw naturalnych dowiezionych, piasek /SST 009/ m3 ~9,07 61 KNNR 4/1424/2 Studzienki ściekowe uliczne, Fi 500 mm, z osadnikiem bez syfonu /SST 009/ szt ~9 3 OZNAKOWANIE PIONOWE /grupa CPV/ 3.1 Pionowe znaki drogowe 62 KNR 401/203/1 Fundamenty betonowe słupków stalowych, beton B 15 /SST 008/ m3 ~2,10 63 KNNR 6/702/1 (1) Pionowe znaki drogowe, słupki z rur stalowych, Fi 50 mm /SST 008/ szt 7 64 KNNR 6/702/5 Pionowe znaki drogowe, znaki A-7 /SST 008/ szt 5 65 KNNR 6/702/5 Pionowe znaki drogowe, znaki D-2 /SST 008/ szt 2
