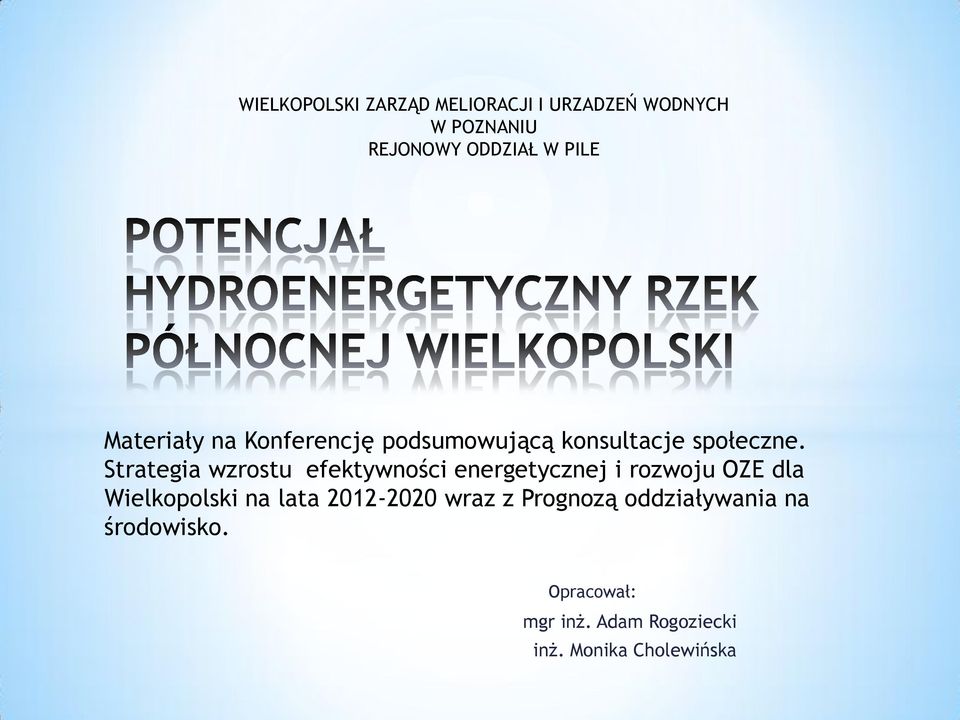

1 WIELKOPOLSKI ZARZĄD MELIORACJI I URZADZEŃ WODNYCH W POZNANIU REJONOWY ODDZIAŁ W PILE Materiały na Konferencję podsumowującą konsultacje społeczne. Strategia wzrostu efektywności energetycznej i rozwoju OZE dla Wielkopolski na lata wraz z Prognozą oddziaływania na środowisko. Opracował: mgr inż. Adam Rogoziecki inż. Monika Cholewińska

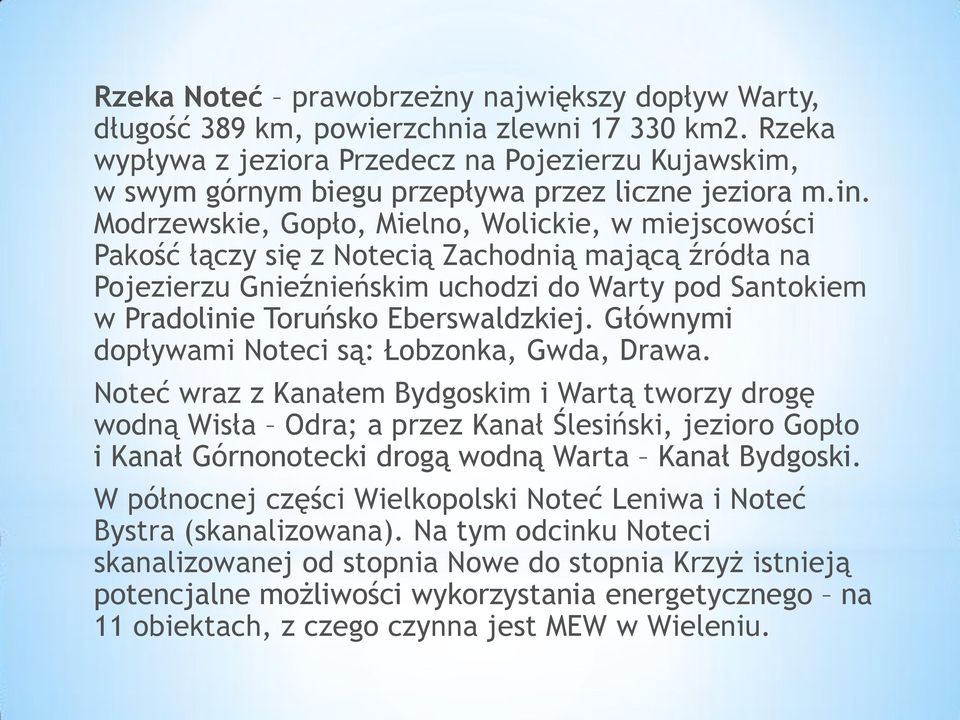

2 Rzeka Noteć prawobrzeżny największy dopływ Warty, długość 389 km, powierzchnia zlewni km2. Rzeka wypływa z jeziora Przedecz na Pojezierzu Kujawskim, w swym górnym biegu przepływa przez liczne jeziora m.in. Modrzewskie, Gopło, Mielno, Wolickie, w miejscowości Pakość łączy się z Notecią Zachodnią mającą źródła na Pojezierzu Gnieźnieńskim uchodzi do Warty pod Santokiem w Pradolinie Toruńsko Eberswaldzkiej. Głównymi dopływami Noteci są: Łobzonka, Gwda, Drawa. Noteć wraz z Kanałem Bydgoskim i Wartą tworzy drogę wodną Wisła Odra; a przez Kanał Ślesiński, jezioro Gopło i Kanał Górnonotecki drogą wodną Warta Kanał Bydgoski. W północnej części Wielkopolski Noteć Leniwa i Noteć Bystra (skanalizowana). Na tym odcinku Noteci skanalizowanej od stopnia Nowe do stopnia Krzyż istnieją potencjalne możliwości wykorzystania energetycznego na 11 obiektach, z czego czynna jest MEW w Wieleniu.

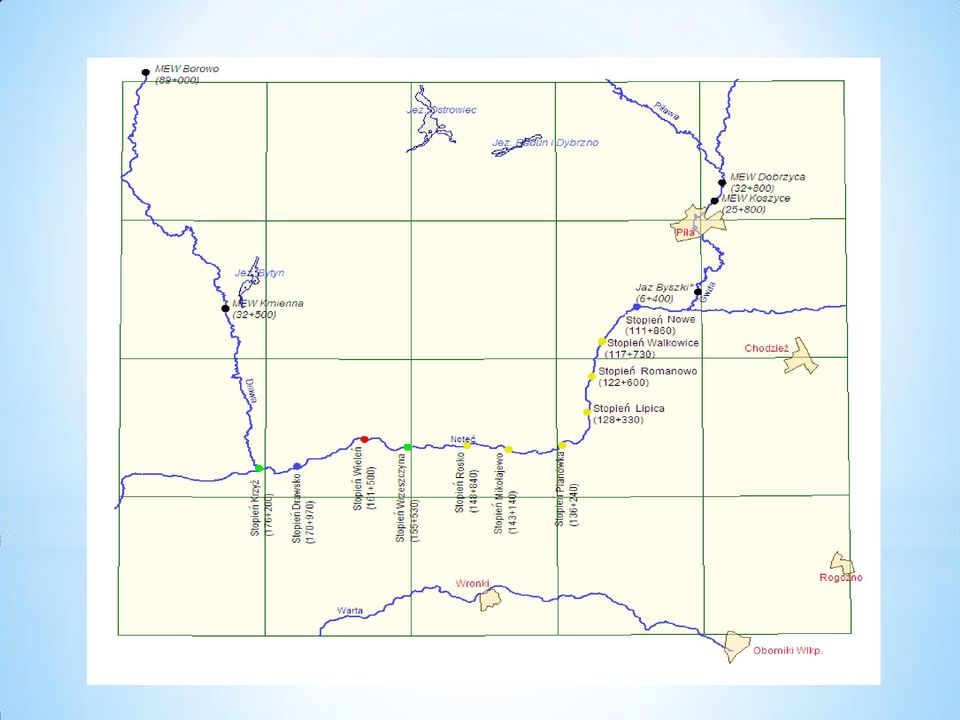

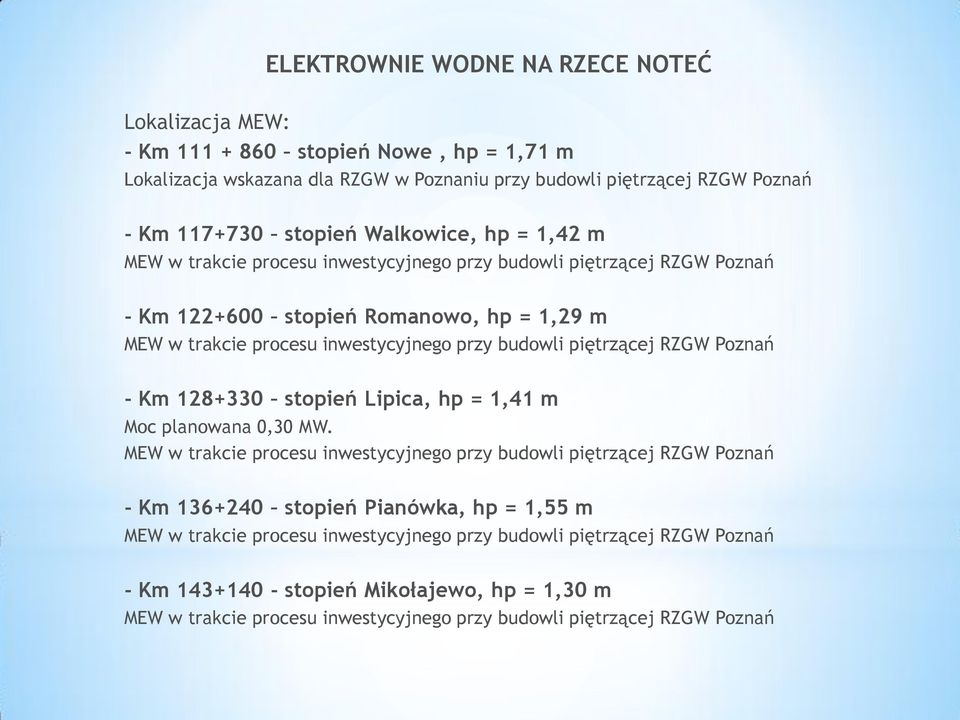

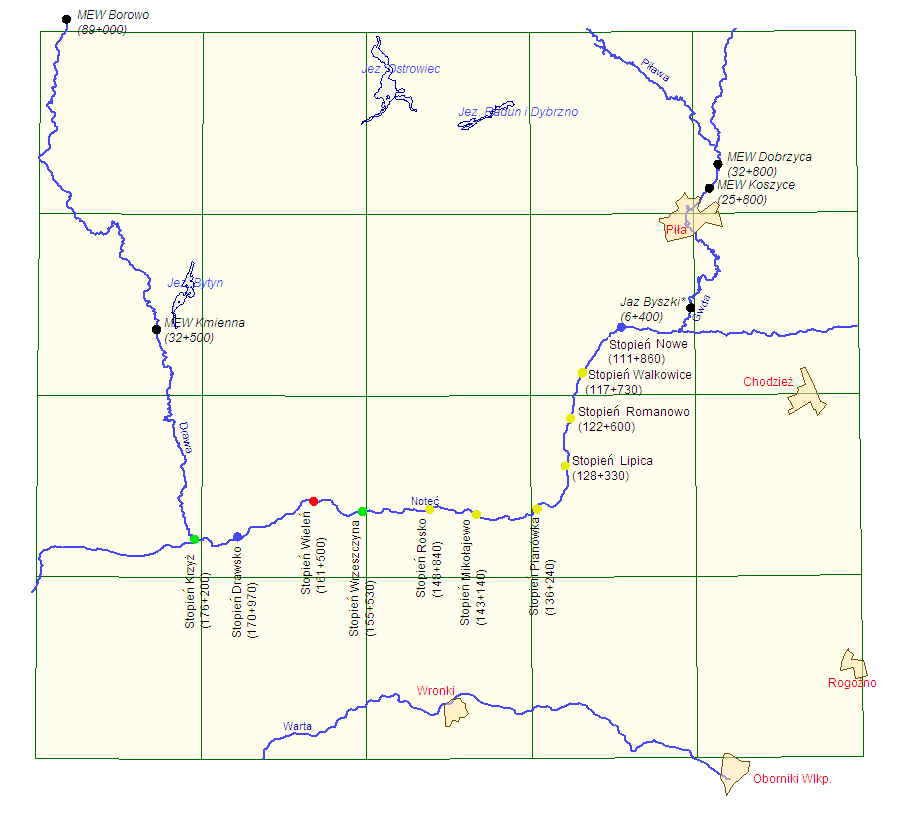

3 ELEKTROWNIE WODNE NA RZECE NOTEĆ Lokalizacja MEW: - Km stopień Nowe, hp = 1,71 m Lokalizacja wskazana dla RZGW w przy budowli piętrzącej RZGW Poznań - Km stopień Walkowice, hp = 1,42 m MEW w trakcie procesu inwestycyjnego przy budowli piętrzącej RZGW Poznań - Km stopień Romanowo, hp = 1,29 m MEW w trakcie procesu inwestycyjnego przy budowli piętrzącej RZGW Poznań - Km stopień Lipica, hp = 1,41 m Moc planowana 0,30 MW. MEW w trakcie procesu inwestycyjnego przy budowli piętrzącej RZGW Poznań - Km stopień Pianówka, hp = 1,55 m MEW w trakcie procesu inwestycyjnego przy budowli piętrzącej RZGW Poznań - Km stopień Mikołajewo, hp = 1,30 m MEW w trakcie procesu inwestycyjnego przy budowli piętrzącej RZGW Poznań

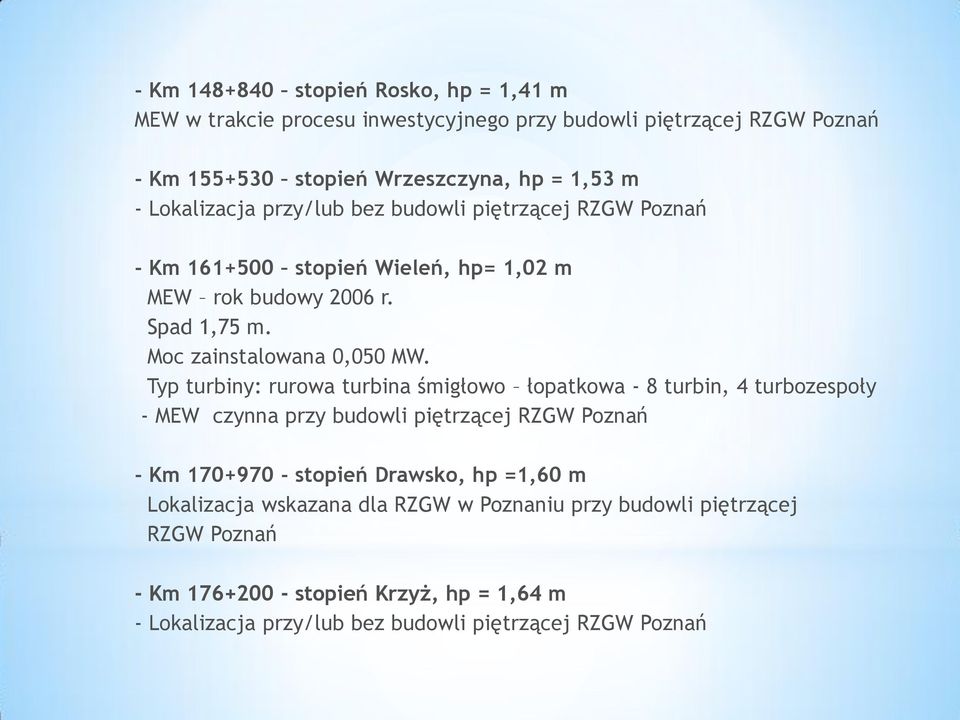

4 - Km stopień Rosko, hp = 1,41 m MEW w trakcie procesu inwestycyjnego przy budowli piętrzącej RZGW Poznań - Km stopień Wrzeszczyna, hp = 1,53 m - Lokalizacja przy/lub bez budowli piętrzącej RZGW Poznań - Km stopień Wieleń, hp= 1,02 m MEW rok budowy 2006 r. Spad 1,75 m. Moc zainstalowana 0,050 MW. Typ turbiny: rurowa turbina śmigłowo łopatkowa - 8 turbin, 4 turbozespoły - MEW czynna przy budowli piętrzącej RZGW Poznań - Km stopień Drawsko, hp =1,60 m Lokalizacja wskazana dla RZGW w przy budowli piętrzącej RZGW Poznań - Km stopień Krzyż, hp = 1,64 m - Lokalizacja przy/lub bez budowli piętrzącej RZGW Poznań

5

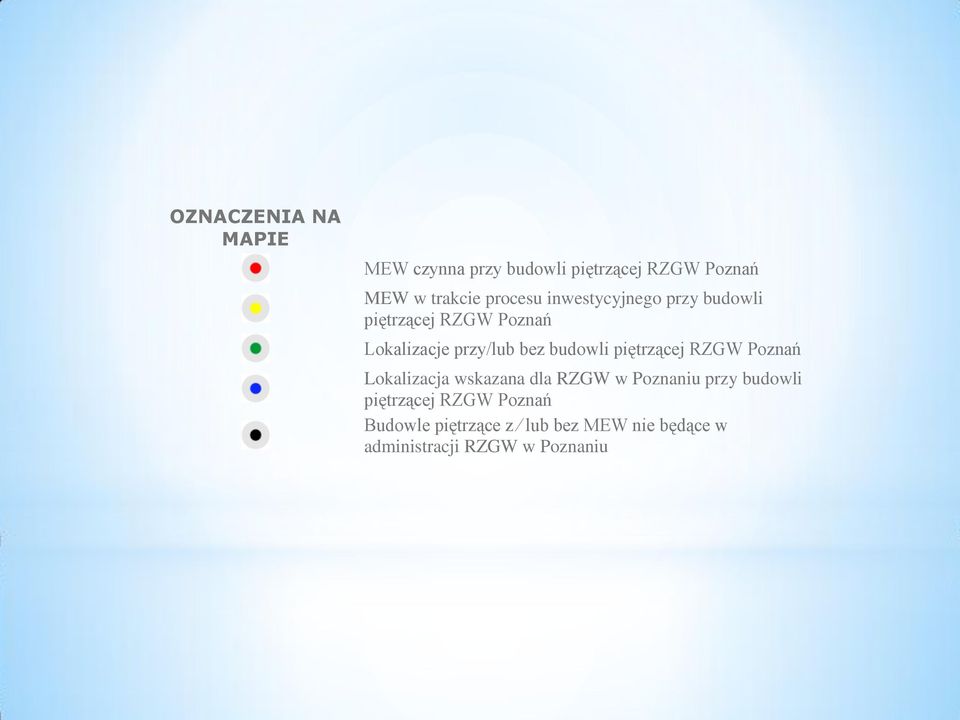

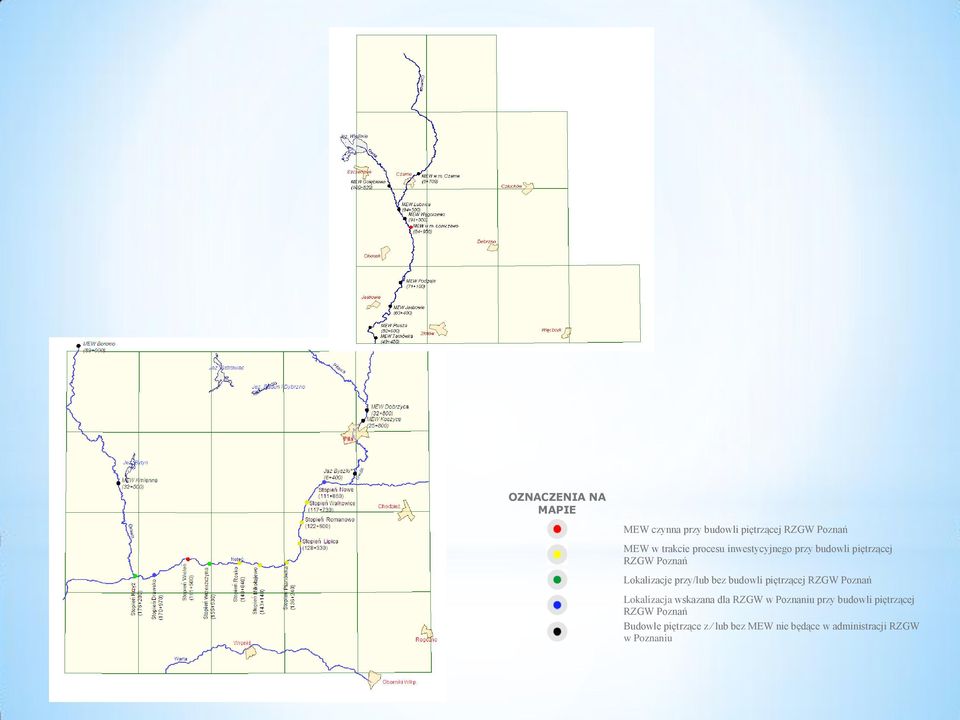

6 OZNACZENIA NA MAPIE MEW czynna przy budowli piętrzącej RZGW Poznań MEW w trakcie procesu inwestycyjnego przy budowli piętrzącej RZGW Poznań Lokalizacje przy/lub bez budowli piętrzącej RZGW Poznań Lokalizacja wskazana dla RZGW w przy budowli piętrzącej RZGW Poznań Budowle piętrzące z lub bez MEW nie będące w administracji RZGW w

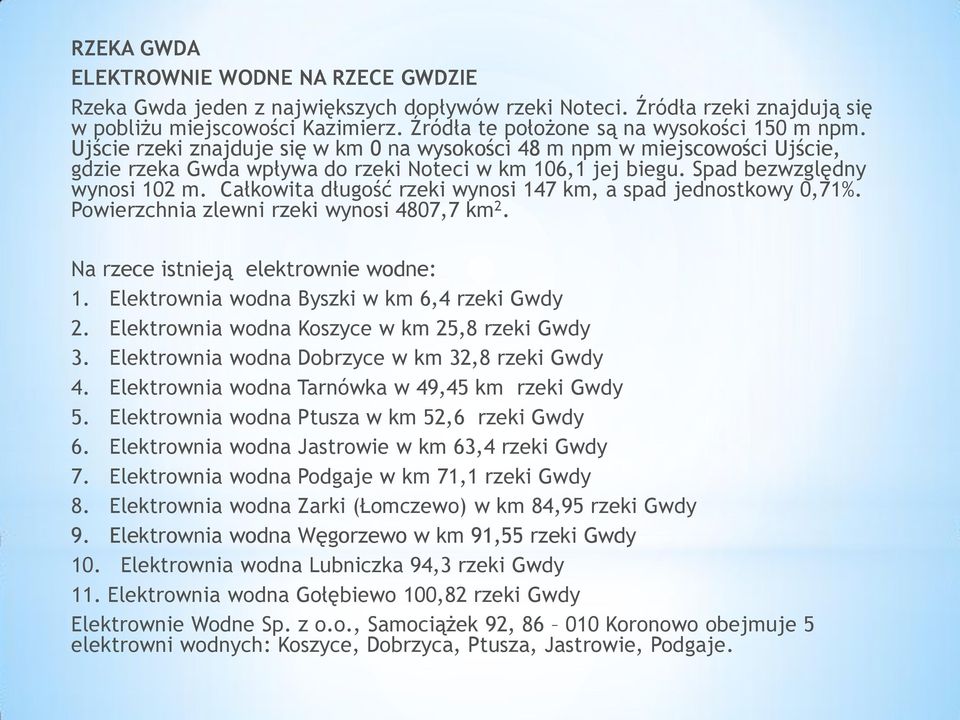

7 RZEKA GWDA ELEKTROWNIE WODNE NA RZECE GWDZIE Rzeka Gwda jeden z największych dopływów rzeki Noteci. Źródła rzeki znajdują się w pobliżu miejscowości Kazimierz. Źródła te położone są na wysokości 150 m npm. Ujście rzeki znajduje się w km 0 na wysokości 48 m npm w miejscowości Ujście, gdzie rzeka Gwda wpływa do rzeki Noteci w km 106,1 jej biegu. Spad bezwzględny wynosi 102 m. Całkowita długość rzeki wynosi 147 km, a spad jednostkowy 0,71%. Powierzchnia zlewni rzeki wynosi 4807,7 km 2. Na rzece istnieją elektrownie wodne: 1. Elektrownia wodna Byszki w km 6,4 rzeki Gwdy 2. Elektrownia wodna Koszyce w km 25,8 rzeki Gwdy 3. Elektrownia wodna Dobrzyce w km 32,8 rzeki Gwdy 4. Elektrownia wodna Tarnówka w 49,45 km rzeki Gwdy 5. Elektrownia wodna Ptusza w km 52,6 rzeki Gwdy 6. Elektrownia wodna Jastrowie w km 63,4 rzeki Gwdy 7. Elektrownia wodna Podgaje w km 71,1 rzeki Gwdy 8. Elektrownia wodna Zarki (Łomczewo) w km 84,95 rzeki Gwdy 9. Elektrownia wodna Węgorzewo w km 91,55 rzeki Gwdy 10. Elektrownia wodna Lubniczka 94,3 rzeki Gwdy 11. Elektrownia wodna Gołębiewo 100,82 rzeki Gwdy Elektrownie Wodne Sp. z o.o., Samociążek 92, Koronowo obejmuje 5 elektrowni wodnych: Koszyce, Dobrzyca, Ptusza, Jastrowie, Podgaje.

8 OZNACZENIA NA MAPIE MEW czynna przy budowli piętrzącej RZGW Poznań MEW w trakcie procesu inwestycyjnego przy budowli piętrzącej RZGW Poznań Lokalizacje przy/lub bez budowli piętrzącej RZGW Poznań Lokalizacja wskazana dla RZGW w przy budowli piętrzącej RZGW Poznań Budowle piętrzące z lub bez MEW nie będące w administracji RZGW w

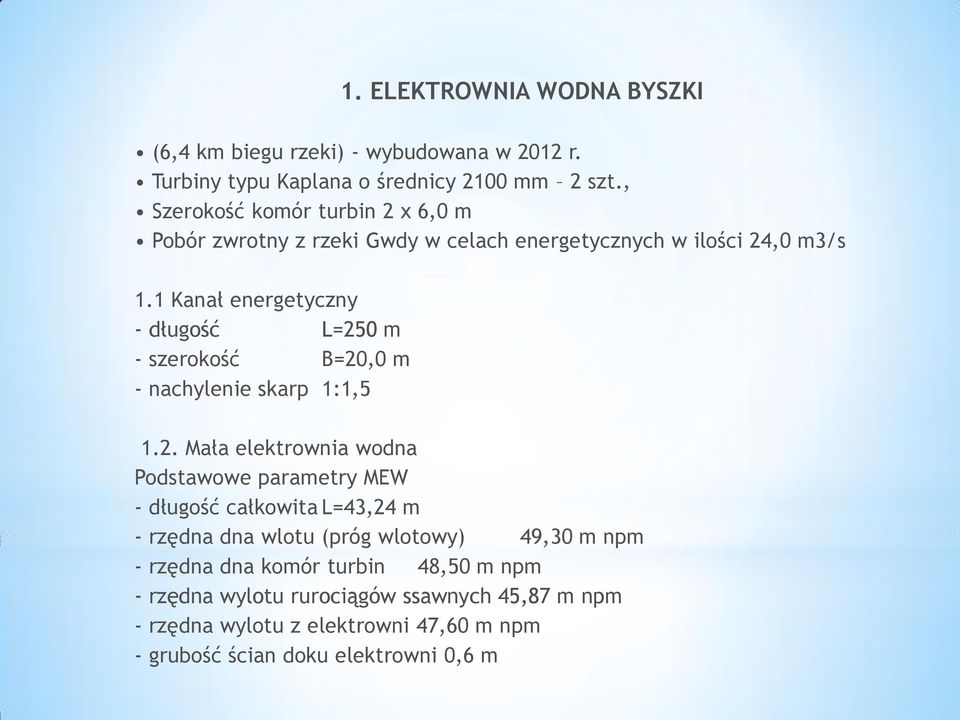

9 1. ELEKTROWNIA WODNA BYSZKI (6,4 km biegu rzeki) - wybudowana w 2012 r. Turbiny typu Kaplana o średnicy 2100 mm 2 szt., Szerokość komór turbin 2 x 6,0 m Pobór zwrotny z rzeki Gwdy w celach energetycznych w ilości 24,0 m3/s 1.1 Kanał energetyczny - długość L=250 m - szerokość B=20,0 m - nachylenie skarp 1:1, Mała elektrownia wodna Podstawowe parametry MEW - długość całkowita L=43,24 m - rzędna dna wlotu (próg wlotowy) 49,30 m npm - rzędna dna komór turbin 48,50 m npm - rzędna wylotu rurociągów ssawnych 45,87 m npm - rzędna wylotu z elektrowni 47,60 m npm - grubość ścian doku elektrowni 0,6 m

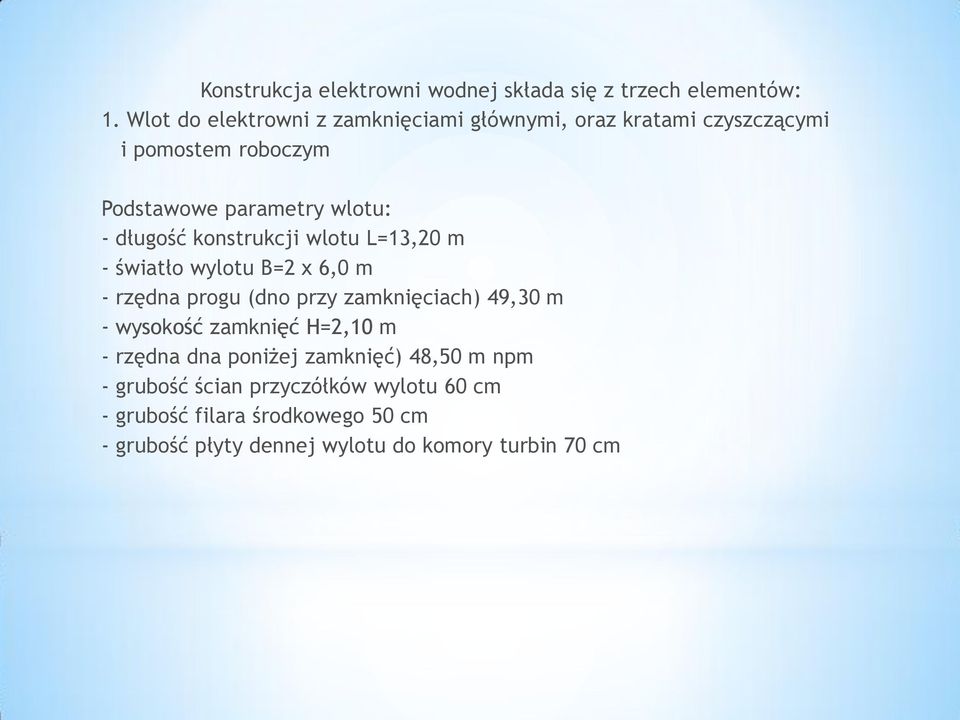

10 Konstrukcja elektrowni wodnej składa się z trzech elementów: 1. Wlot do elektrowni z zamknięciami głównymi, oraz kratami czyszczącymi i pomostem roboczym Podstawowe parametry wlotu: - długość konstrukcji wlotu L=13,20 m - światło wylotu B=2 x 6,0 m - rzędna progu (dno przy zamknięciach) 49,30 m - wysokość zamknięć H=2,10 m - rzędna dna poniżej zamknięć) 48,50 m npm - grubość ścian przyczółków wylotu 60 cm - grubość filara środkowego 50 cm - grubość płyty dennej wylotu do komory turbin 70 cm

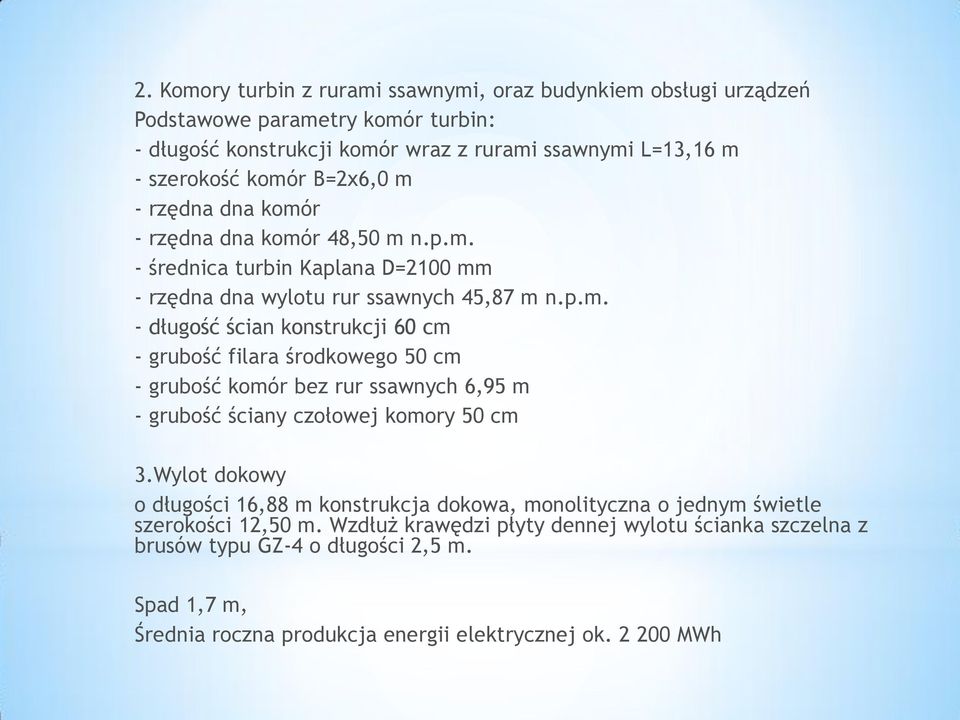

11 2. Komory turbin z rurami ssawnymi, oraz budynkiem obsługi urządzeń Podstawowe parametry komór turbin: - długość konstrukcji komór wraz z rurami ssawnymi L=13,16 m - szerokość komór B=2x6,0 m - rzędna dna komór - rzędna dna komór 48,50 m n.p.m. - średnica turbin Kaplana D=2100 mm - rzędna dna wylotu rur ssawnych 45,87 m n.p.m. - długość ścian konstrukcji 60 cm - grubość filara środkowego 50 cm - grubość komór bez rur ssawnych 6,95 m - grubość ściany czołowej komory 50 cm 3.Wylot dokowy o długości 16,88 m konstrukcja dokowa, monolityczna o jednym świetle szerokości 12,50 m. Wzdłuż krawędzi płyty dennej wylotu ścianka szczelna z brusów typu GZ-4 o długości 2,5 m. Spad 1,7 m, Średnia roczna produkcja energii elektrycznej ok MWh

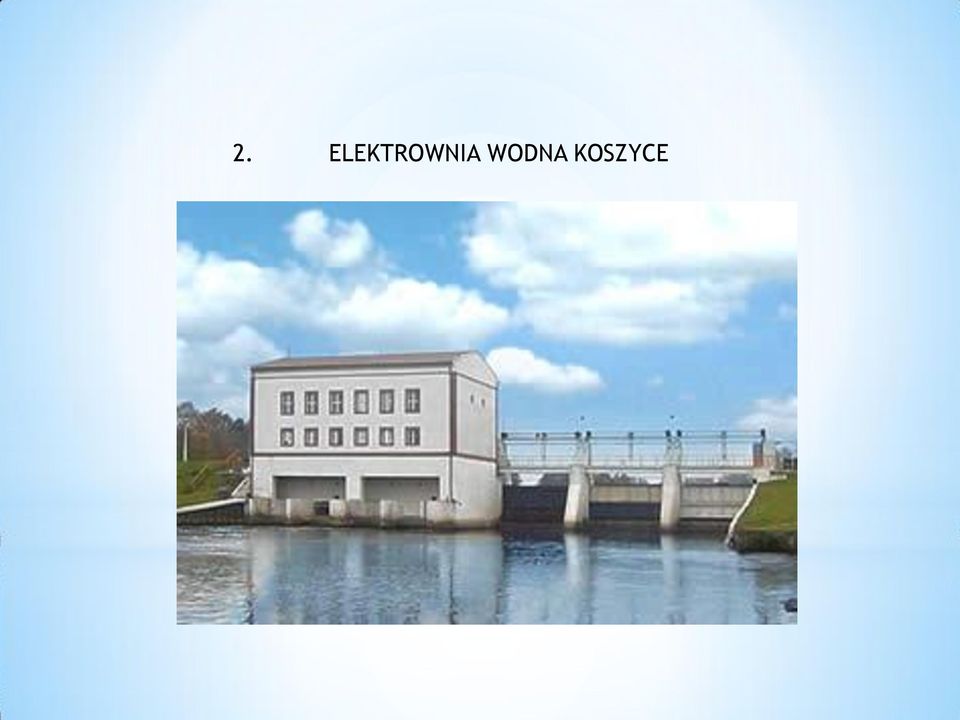

12 2. ELEKTROWNIA WODNA KOSZYCE

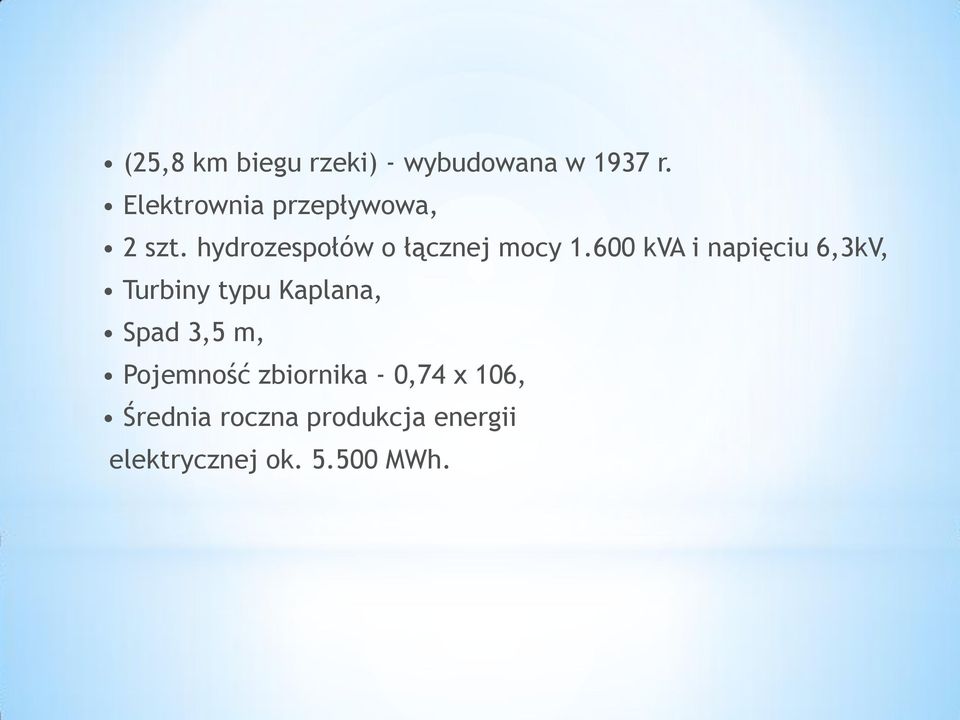

13 (25,8 km biegu rzeki) - wybudowana w 1937 r. Elektrownia przepływowa, 2 szt. hydrozespołów o łącznej mocy kva i napięciu 6,3kV, Turbiny typu Kaplana, Spad 3,5 m, Pojemność zbiornika - 0,74 x 106, Średnia roczna produkcja energii elektrycznej ok MWh.

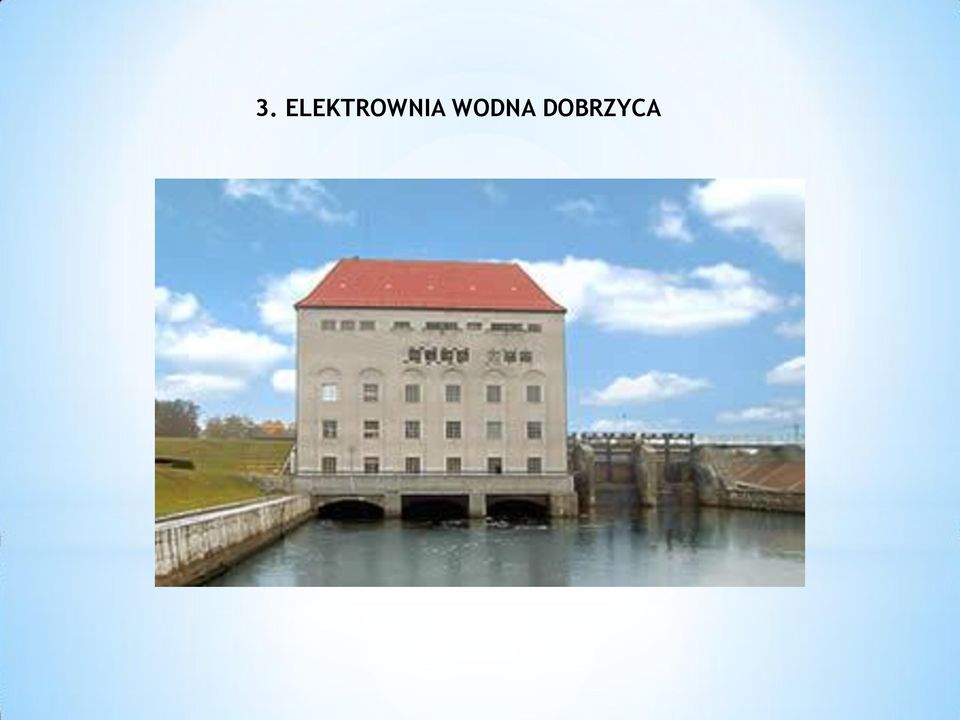

14 3. ELEKTROWNIA WODNA DOBRZYCA

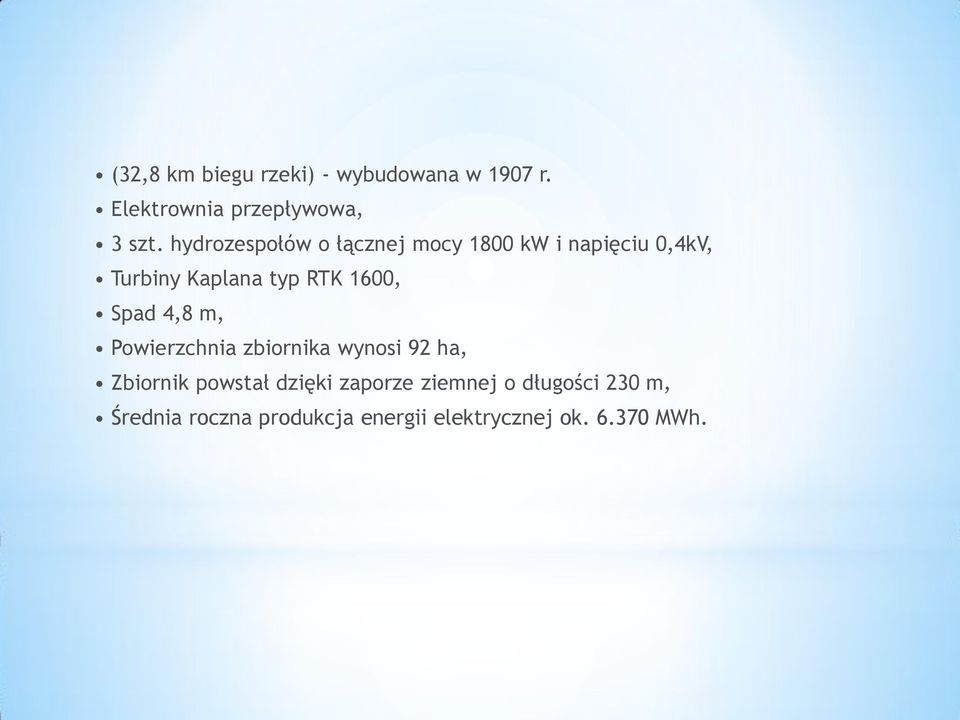

15 (32,8 km biegu rzeki) - wybudowana w 1907 r. Elektrownia przepływowa, 3 szt. hydrozespołów o łącznej mocy 1800 kw i napięciu 0,4kV, Turbiny Kaplana typ RTK 1600, Spad 4,8 m, Powierzchnia zbiornika wynosi 92 ha, Zbiornik powstał dzięki zaporze ziemnej o długości 230 m, Średnia roczna produkcja energii elektrycznej ok MWh.

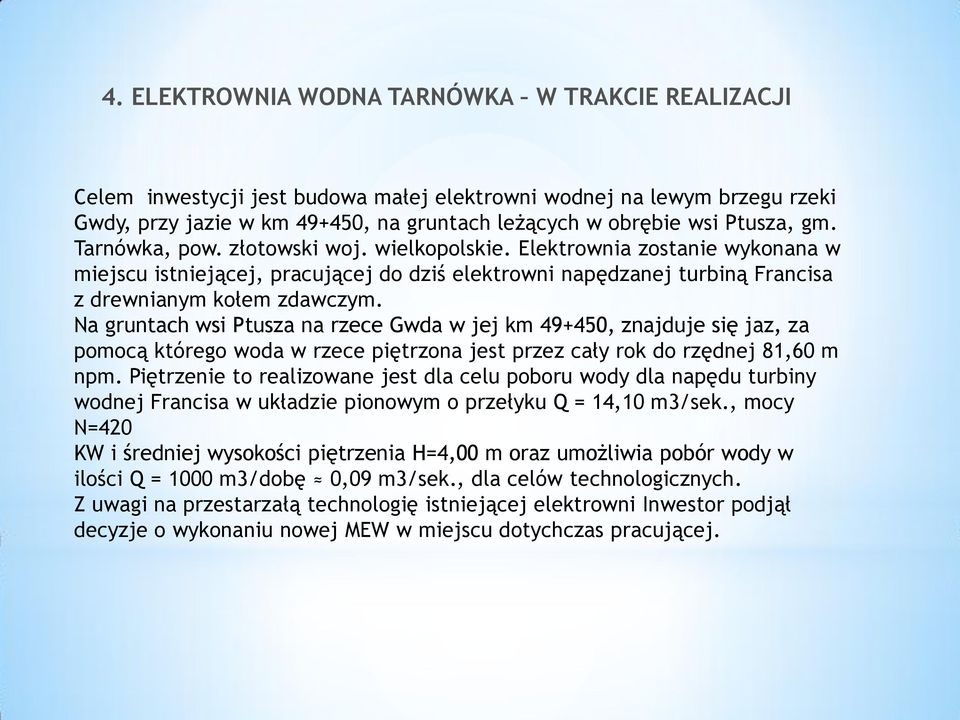

16 4. ELEKTROWNIA WODNA TARNÓWKA W TRAKCIE REALIZACJI Celem inwestycji jest budowa małej elektrowni wodnej na lewym brzegu rzeki Gwdy, przy jazie w km , na gruntach leżących w obrębie wsi Ptusza, gm. Tarnówka, pow. złotowski woj. wielkopolskie. Elektrownia zostanie wykonana w miejscu istniejącej, pracującej do dziś elektrowni napędzanej turbiną Francisa z drewnianym kołem zdawczym. Na gruntach wsi Ptusza na rzece Gwda w jej km , znajduje się jaz, za pomocą którego woda w rzece piętrzona jest przez cały rok do rzędnej 81,60 m npm. Piętrzenie to realizowane jest dla celu poboru wody dla napędu turbiny wodnej Francisa w układzie pionowym o przełyku Q = 14,10 m3/sek., mocy N=420 KW i średniej wysokości piętrzenia H=4,00 m oraz umożliwia pobór wody w ilości Q = 1000 m3/dobę 0,09 m3/sek., dla celów technologicznych. Z uwagi na przestarzałą technologię istniejącej elektrowni Inwestor podjął decyzje o wykonaniu nowej MEW w miejscu dotychczas pracującej.

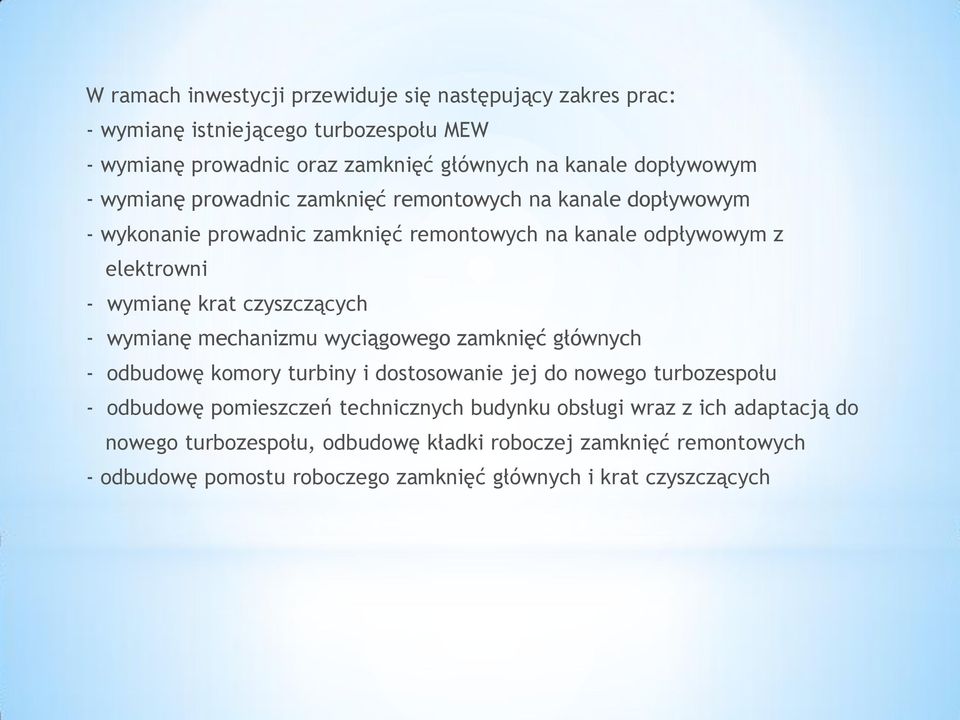

17 W ramach inwestycji przewiduje się następujący zakres prac: - wymianę istniejącego turbozespołu MEW - wymianę prowadnic oraz zamknięć głównych na kanale dopływowym - wymianę prowadnic zamknięć remontowych na kanale dopływowym - wykonanie prowadnic zamknięć remontowych na kanale odpływowym z elektrowni - wymianę krat czyszczących - wymianę mechanizmu wyciągowego zamknięć głównych - odbudowę komory turbiny i dostosowanie jej do nowego turbozespołu - odbudowę pomieszczeń technicznych budynku obsługi wraz z ich adaptacją do nowego turbozespołu, odbudowę kładki roboczej zamknięć remontowych - odbudowę pomostu roboczego zamknięć głównych i krat czyszczących

18 5. ELEKTROWNIA WODNA PTUSZA

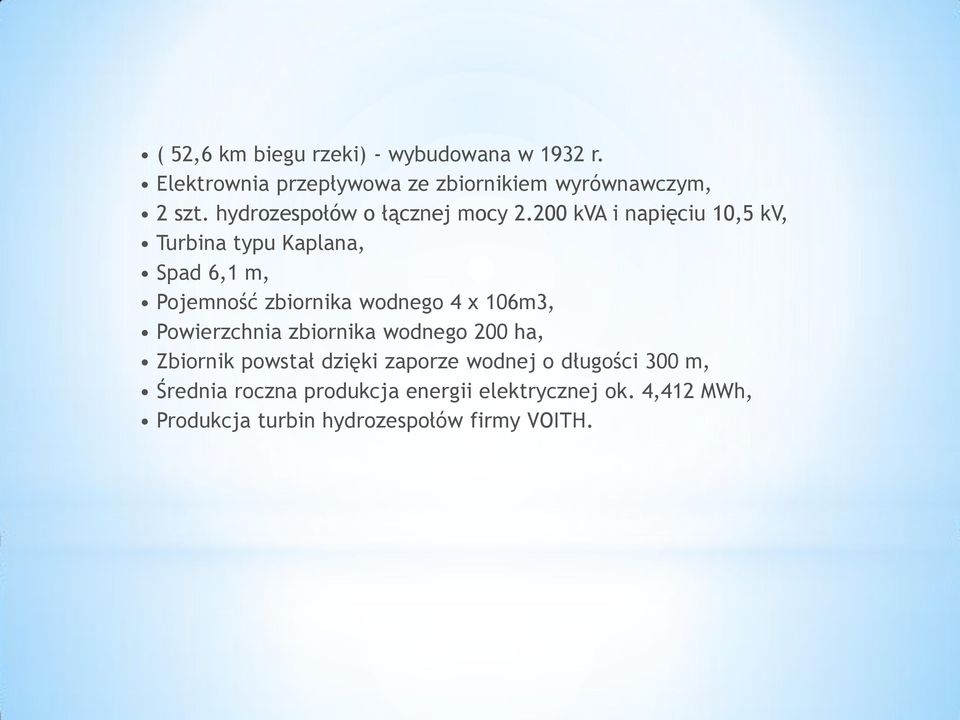

19 ( 52,6 km biegu rzeki) - wybudowana w 1932 r. Elektrownia przepływowa ze zbiornikiem wyrównawczym, 2 szt. hydrozespołów o łącznej mocy kva i napięciu 10,5 kv, Turbina typu Kaplana, Spad 6,1 m, Pojemność zbiornika wodnego 4 x 106m3, Powierzchnia zbiornika wodnego 200 ha, Zbiornik powstał dzięki zaporze wodnej o długości 300 m, Średnia roczna produkcja energii elektrycznej ok. 4,412 MWh, Produkcja turbin hydrozespołów firmy VOITH.

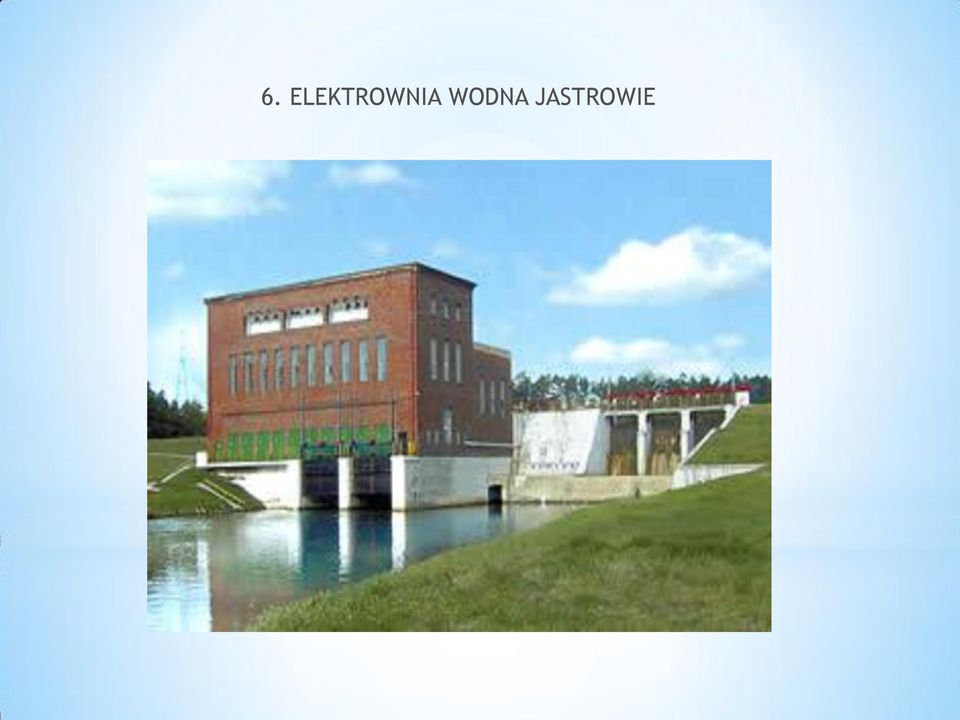

20 6. ELEKTROWNIA WODNA JASTROWIE

21 (63,4 km biegu rzeki) - wybudowana w 1930 r. Elektrownia szczytowa 2 szt. hydrozespołów o łącznej mocy kva, napięciu 10,5kV, Turbiny typu Kaplana, Spad 7,2 m, Pojemność zbiornika wodnego 6,20 x 106m3, Powierzchnia zbiornika wodnego 150 ha, Zbiornik powstał dzięki zaporze ziemnej długości 450 m, Średnia roczna produkcja energii elektrycznej ok. 6,177 MWh

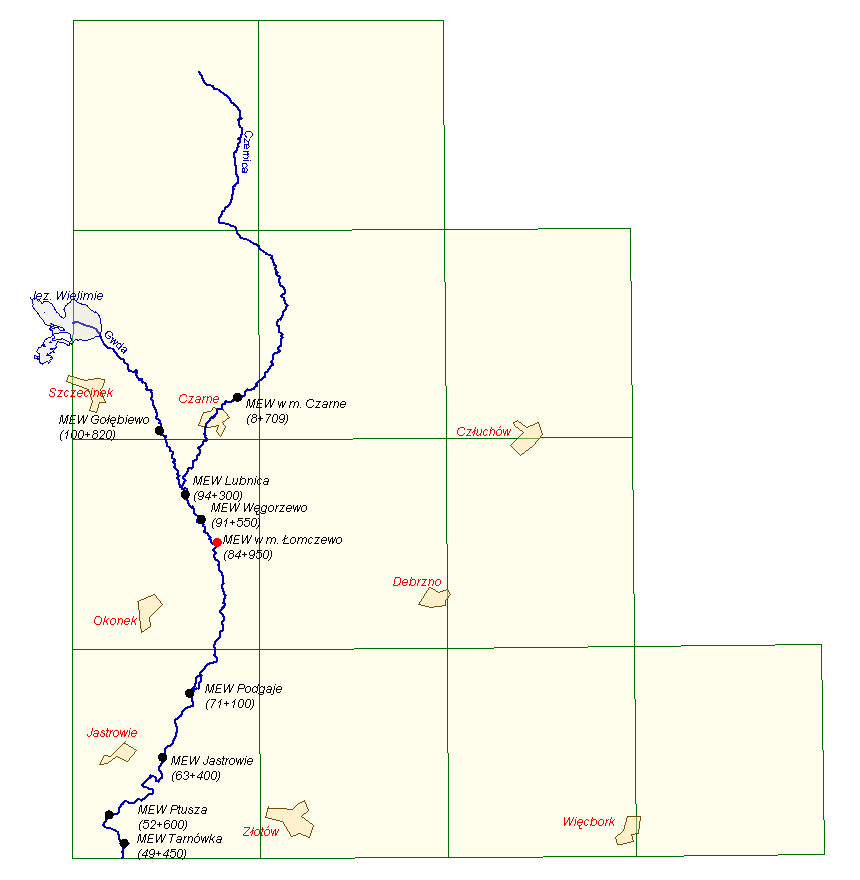

22 7. ELEKTROWNIA WODNA PODGAJE

23 (71,1 km biegu rzeki) - wybudowana w 1929r. Jest to elektrownia szczytowa, 2 szt. hydrozespołów o łącznej mocy kva, i napięciu 10,5 kv, Turbiny typu Kaplana, Spad (różnica między poziomem przed i za elektrownią) wynosi 9,55 m, Woda z rzeki Gwdy doprowadzana kanałem derywacyjnym o długości 900 m, Pojemność zbiornika wodnego - 3,8 x 106m3, Powierzchnia zbiornika wodnego ha, Zbiornik powstał dzięki zaporze ziemnej długości 520 m, Średnia roczna produkcja energii elektrycznej ok. 6,519 MWh, Produkcja turbin hydrozespołów firmy VOITH.

24 8. ELEKTROWNIA WODNA ŻARKI (ŁOMCZEWO) - km 84,95 rzeki Gwdy - turbiny 2 szt. Kaplana oraz turbina z regulacją wirnika - Spad 3,5 m - Produkcja energii elektrycznej - max. miesięczna 150 MWh - min miesięczna 90 MWh 9. ELEKTROWNIA WODNA WĘGORZEWO - km 91,550 rzeki Gwdy 10. ELEKTROWNIA WODNA LUBNICZKA - km 94,300 rzeki Gwdy 11. ELEKTROWNIA WODNA GOŁĘBIEWO - km 100,820 rzeki Gwdy

25 III. ZESTAWIENIE ISTNIEJĄCYCH OBIEKTÓW PIĘTRZĄCYCH POŁOZONYCH NA TERENIE DZIAŁANIA WZMIUW W POZNANIU RO W PILE NA CIEKACH W STOSUNKU DO KTÓRYCH PRAWA WŁAŚCICIELSKIE WYKONUJE MARSZAŁEK WOJEWÓDZTWA WIELKOPOLSKIEGO - MEW CZYNNE ORAZ POTENCJALNE WYKORZYSTANIE ZAŁĄCZNIK TABELA IV. WNIOSKI POTENCJAŁ ENERGETYCZNY DUŻYCH RZEK (RZEKI NOTEĆ, RZEKI GWDY) JEST ROZDYSPONOWANY NA OKOŁO 60%. NA MAŁYCH RZEKACH W GRANICACH 90%.

26 Wielkopolski Zarząd Melioracji i Urządzeń Wodnych w Rejonowy Oddział w Pile ZESTAWIENIE ISTNIEJĄCYCH OBIEKTÓW PIĘTRZĄCYCH Lp. Rzeka Dopływ rzeki km rzeki Nazwa piętrzenia Miejscow ość Gmina Rodzaj budow li Średni przepływ [m3/s] Wys. max piętrz [h] [m] N-nieczynne Właściciel piętrzenia energii MWh/a Uwagi Spad użytec zny Stan techniczny: rok budowy b.db,db,dst. Istniejące lub planow ane w ykorzystanie energetyczne: Nazw a inw estora/roku ruchomienia /moc/produkcja Rz.Łobzonka Rz.Noteć Jaz Ostrów ek Rz.Łobzonka Rz.Noteć Jaz Osiek-Pracz Rz.Łobzonka Rz.Noteć Jaz Wyrzysk Rz.Łobzonka Rz.Noteć Jaz Klaw ek Rz.Łobzonka Rz.Noteć Jaz Kościerzyn Rz.Łobzonka Rz.Noteć Jaz Łobżenica Rz.Łobzonka Rz.Noteć Jaz Witrogoszcz Rz.Łobzonka Rz.Noteć Jaz Czyżkow o m.ostrów ki 1960 gm. Wyrzysk JZR 4,200 1,500 1,5 dst. m. Osiek-Pracz 1960 gm.wyrzysk JZR 4,200 1,800 0,9 ndst. m.wyrzysk 2002 gm. Wyrzysk JZR 1,954 2,450 2,2 bdb m.klaw ek gm.wyrzysk JZR 1,769 2,500 3,0 ndst. m.kościerzyn gm.wyrzysk JZR 1,740 2,500 2,5 dst. m. Łobżenica gm. Łobżenica JZR 1,005 2,800 3,5 dst. m. Witrogoszcz 2002 gm. Łobżenica JZR 0,800 1,600 3,2 bdb m. Czyżkow o gm. Lipka JZR 0,21 4,24 3,2 ndst. -N X X MEW-istniejąca Rok bud: ,034 MW MEW-istniejąca Rok bud.: 1999 MEW Klaw ek 0,025-0,038 MW MEW-istniejąca Rok bud: 1991 Elektrow nia Wodna Krzysztof Słomka 0,085 MW MEW planow ana na bazie urządzeń młyna MEW-istniejąca Rok bud.: 1999 Andrzej Wojaczyński 0,050 MW X Użytkow anie zależne ze staw ami rybnymi Użytkow anie zależne z naw odnieniami rolniczymi
