PRESTO Sp. z o.o., ul. Mehoffera 86, Warszawa, tel , , fax INSTRUKCJA MONTAŻU

Transkrypt

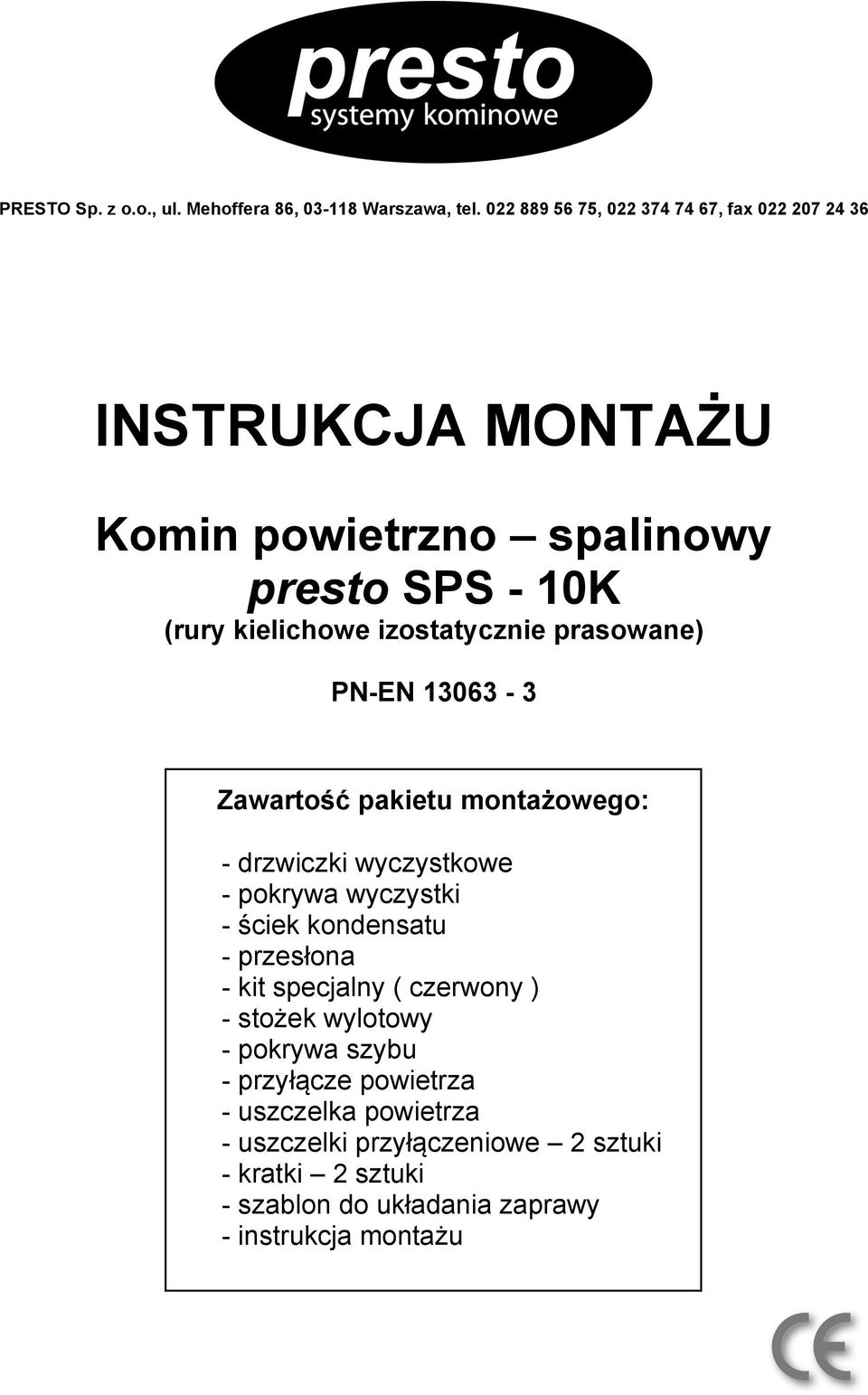

1 PRESTO Sp. z o.o., ul. Mehoffera 86, Warszawa, tel , , fax INSTRUKCJA MONTAŻU Komin powietrzno spalinowy presto SPS - 10K (rury kielichowe izostatycznie prasowane) PN-EN Zawartość pakietu montażowego: - drzwiczki wyczystkowe - pokrywa wyczystki - ściek kondensatu - przesłona - kit specjalny ( czerwony ) - stożek wylotowy - pokrywa szybu - przyłącze powietrza - uszczelka powietrza - uszczelki przyłączeniowe 2 sztuki - kratki 2 sztuki - szablon do układania zaprawy - instrukcja montażu

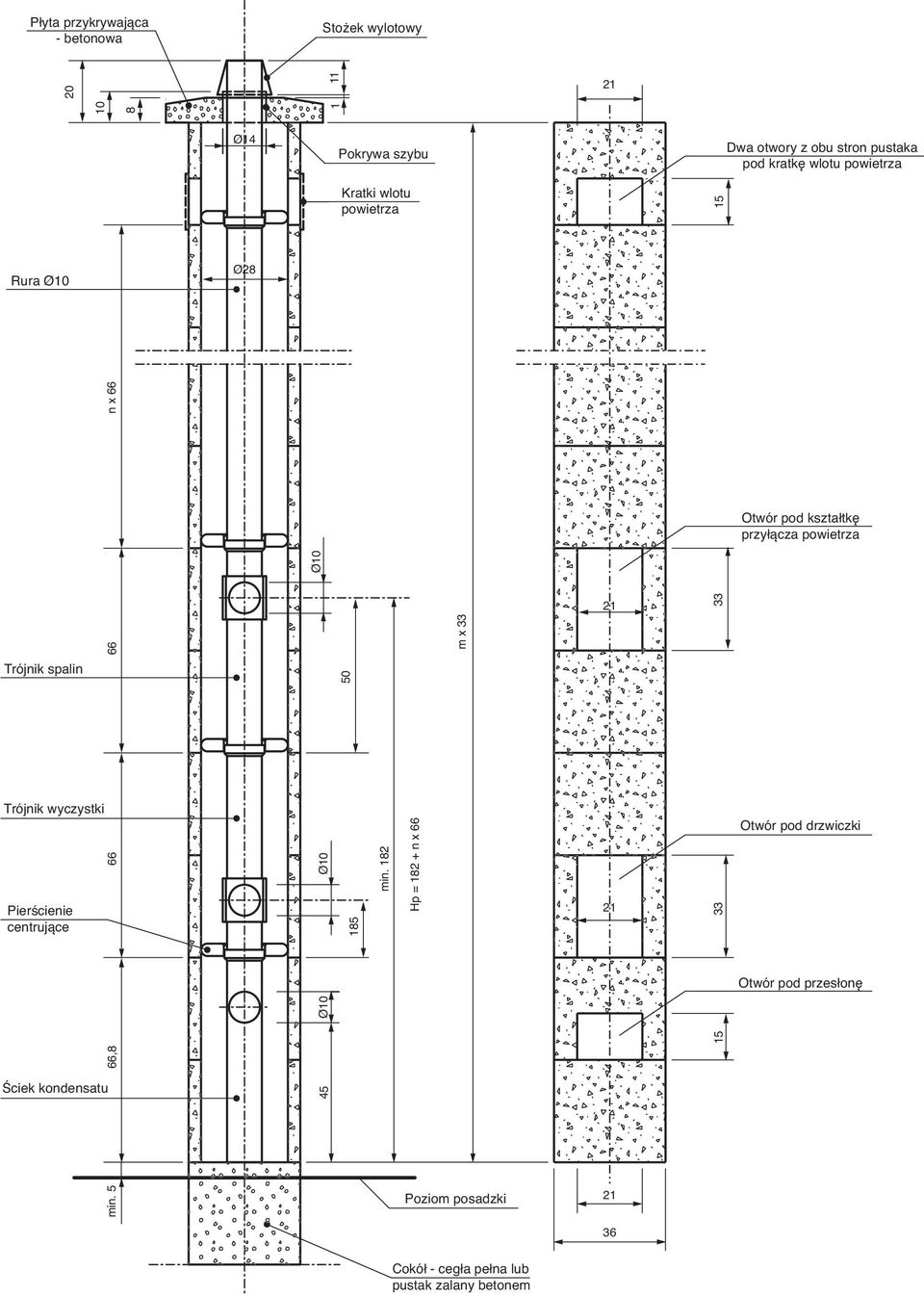

2 Płyta przykrywająca - betonowa Stożek wylotowy Ø14 Pokrywa szybu Kratki wlotu powietrza 15 Rura Ø28 Trójnik spalin Trójnik wyczystki Pierścienie centrujące Ściek kondensatu min. 5 66, n x Dwa otwory z obu stron pustaka pod kratkę wlotu powietrza min. 182 Hp = n x 66 m x Poziom posadzki 15 Otwór pod kształtkę przyłącza powietrza Otwór pod drzwiczki Otwór pod przesłonę 36 Cokół - cegła pełna lub pustak zalany betonem

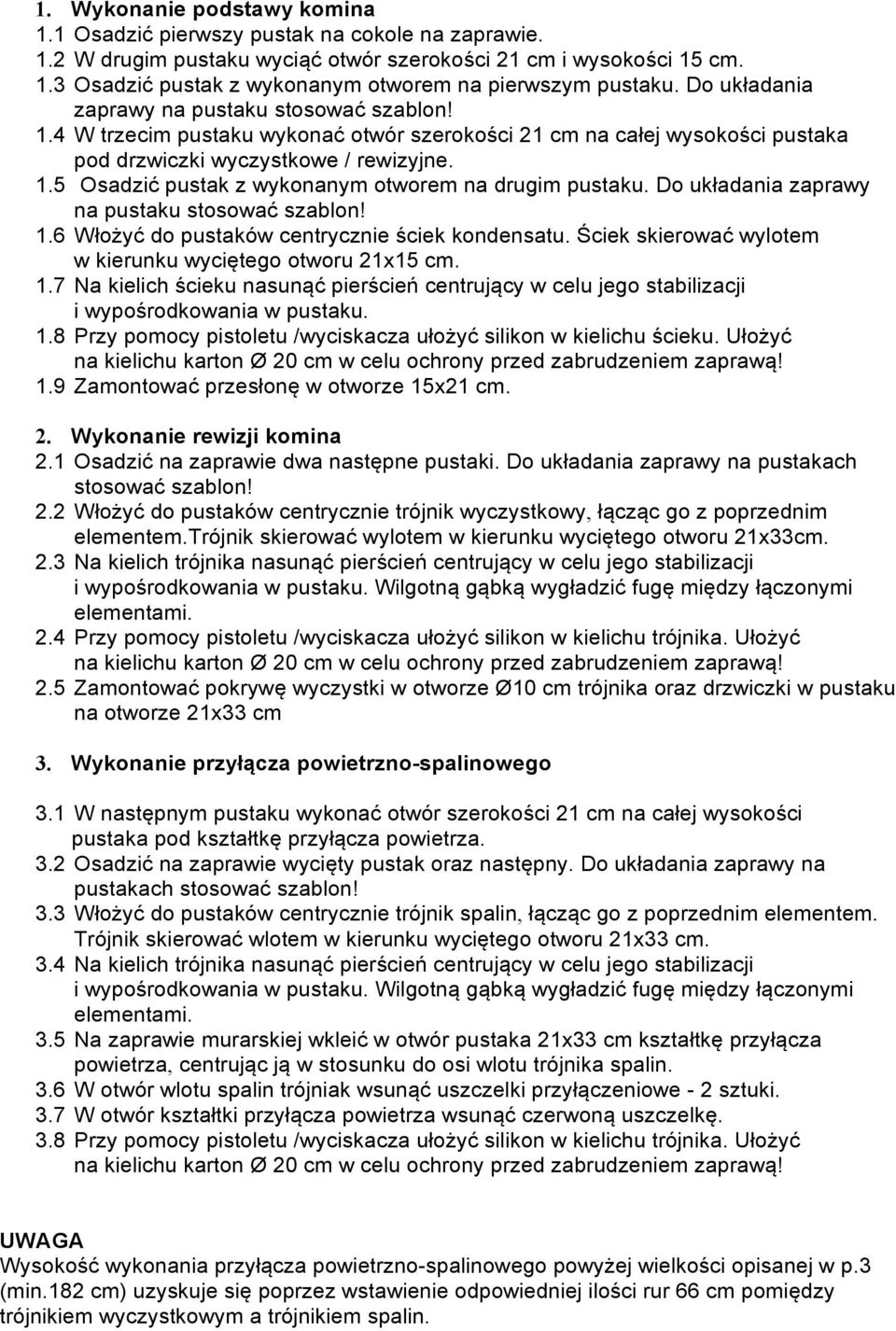

3 1. Wykonanie podstawy komina 1.1 Osadzić pierwszy pustak na cokole na zaprawie. 1.2 W drugim pustaku wyciąć otwór szerokości cm i wysokości 15 cm. 1.3 Osadzić pustak z wykonanym otworem na pierwszym pustaku. Do układania zaprawy na pustaku stosować szablon! 1.4 W trzecim pustaku wykonać otwór szerokości cm na całej wysokości pustaka pod drzwiczki wyczystkowe / rewizyjne. 1.5 Osadzić pustak z wykonanym otworem na drugim pustaku. Do układania zaprawy na pustaku stosować szablon! 1.6 Włożyć do pustaków centrycznie ściek kondensatu. Ściek skierować wylotem w kierunku wyciętego otworu x15 cm. 1.7 Na kielich ścieku nasunąć pierścień centrujący w celu jego stabilizacji i wypośrodkowania w pustaku. 1.8 Przy pomocy pistoletu /wyciskacza ułożyć silikon w kielichu ścieku. Ułożyć na kielichu karton Ø 20 cm w celu ochrony przed zabrudzeniem zaprawą! 1.9 Zamontować przesłonę w otworze 15x cm. 2. Wykonanie rewizji komina 2.1 Osadzić na zaprawie dwa następne pustaki. Do układania zaprawy na pustakach stosować szablon! 2.2 Włożyć do pustaków centrycznie trójnik wyczystkowy, łącząc go z poprzednim elementem.trójnik skierować wylotem w kierunku wyciętego otworu xcm. 2.3 Na kielich trójnika nasunąć pierścień centrujący w celu jego stabilizacji i wypośrodkowania w pustaku. Wilgotną gąbką wygładzić fugę między łączonymi elementami. 2.4 Przy pomocy pistoletu /wyciskacza ułożyć silikon w kielichu trójnika. Ułożyć na kielichu karton Ø 20 cm w celu ochrony przed zabrudzeniem zaprawą! 2.5 Zamontować pokrywę wyczystki w otworze cm trójnika oraz drzwiczki w pustaku na otworze x cm 3. Wykonanie przyłącza powietrzno-spalinowego 3.1 W następnym pustaku wykonać otwór szerokości cm na całej wysokości pustaka pod kształtkę przyłącza powietrza. 3.2 Osadzić na zaprawie wycięty pustak oraz następny. Do układania zaprawy na pustakach stosować szablon! 3.3 Włożyć do pustaków centrycznie trójnik spalin, łącząc go z poprzednim elementem. Trójnik skierować wlotem w kierunku wyciętego otworu x cm. 3.4 Na kielich trójnika nasunąć pierścień centrujący w celu jego stabilizacji i wypośrodkowania w pustaku. Wilgotną gąbką wygładzić fugę między łączonymi elementami. 3.5 Na zaprawie murarskiej wkleić w otwór pustaka x cm kształtkę przyłącza powietrza, centrując ją w stosunku do osi wlotu trójnika spalin. 3.6 W otwór wlotu spalin trójniak wsunąć uszczelki przyłączeniowe - 2 sztuki. 3.7 W otwór kształtki przyłącza powietrza wsunąć czerwoną uszczelkę. 3.8 Przy pomocy pistoletu /wyciskacza ułożyć silikon w kielichu trójnika. Ułożyć na kielichu karton Ø 20 cm w celu ochrony przed zabrudzeniem zaprawą! UWAGA Wysokość wykonania przyłącza powietrzno-spalinowego powyżej wielkości opisanej w p.3 (min.182 cm) uzyskuje się poprzez wstawienie odpowiedniej ilości rur 66 cm pomiędzy trójnikiem wyczystkowym a trójnikiem spalin.

4 TRÓJNIK SPALIN KSZTAŁTKA PRZYŁĄCZA + USZCZELKI POWIETRZA + USZCZELKA Kształtka przyłącza powietrza + uszczelka 4. Standardowy przebieg montażu 4.1 Osadzić na zaprawie dwa następne pustaki. Do układania zaprawy na pustakach stosować szablon! 4.2 Włożyć do pustaków centrycznie rurę kielichową, łącząc ją z poprzednim elementem. 4.3 Na kielich rury nasunąć pierścień centrujący w celu jej stabilizacji i wypośrodkowania w pustaku. Wilgotną gąbką wygładzić fugę między łączonymi elementami. 4.4 Przy pomocy pistoletu /wyciskacza ułożyć silikon w kielichu trójnika. Ułożyć na kielichu karton Ø 20 cm w celu ochrony przed zabrudzeniem zaprawą! 5. Zakończenie komina 5.1 W ostatnim pustaku kominowym wykonać dwa otwory 15x cm przeznaczone do zaciągania powietrza przez kocioł. 5.2 Osadzić na zaprawie ostatni pustak. Do układania zaprawy na pustakach stosować szablon! 5.3 Osadzić na ostatnim pustaku pokrywę szybu i wykonać z betonu B20 płytę przykrywającą grubości 8 cm (grubość płyty oznaczono na pokrywie szybu przetłoczeniem). Płytę wykonać z odpowiednimi spadkami i kapinosem na obwodzie. 5.4 Osadzić na silikonie ostatnią rurę, docinając ją wcześniej szlifierką kątową tak, aby jej górna krawędź wystawała 20 cm ponad ostatni pustak. Wilgotną gąbką wygładzić fugę między łączonymi elementami. 5.5 Górną krawędź rury posmarować silikonem. 5.6 Nasunąć na rurę stalowy stożek wylotowy tak, aby skleić go z rurą. 5.7 Nadmiar wyciśniętego silikonu usunąć wilgotną gąbką. 5.8 W otworach 15x cm zamontować kratki wlotu powietrza.

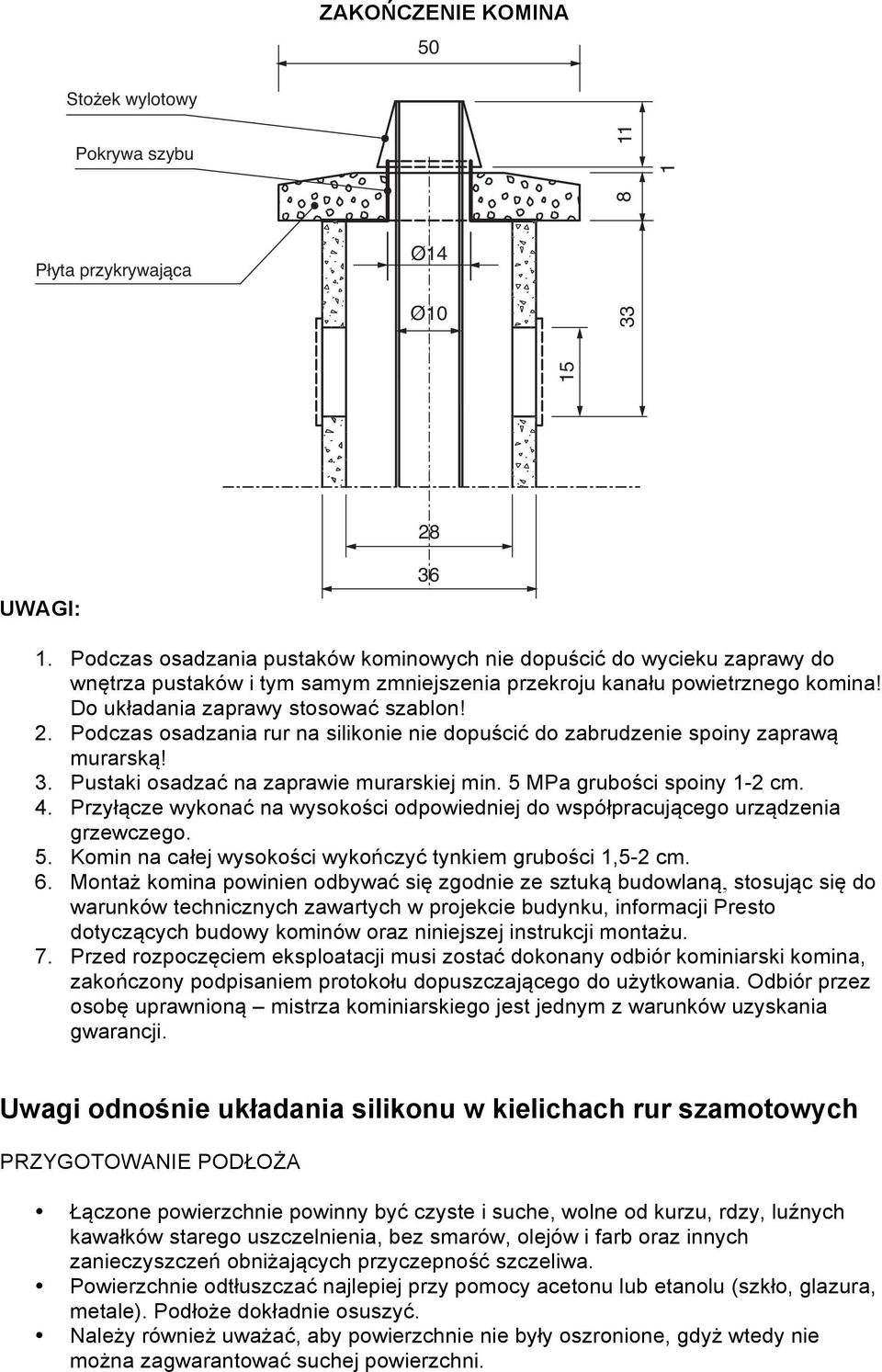

5 ZAKOŃCZENIE KOMINA 50 Stożek wylotowy Pokrywa szybu Płyta przykrywająca Ø UWAGI: Podczas osadzania pustaków kominowych nie dopuścić do wycieku zaprawy do wnętrza pustaków i tym samym zmniejszenia przekroju kanału powietrznego komina! Do układania zaprawy stosować szablon! 2. Podczas osadzania rur na silikonie nie dopuścić do zabrudzenie spoiny zaprawą murarską! 3. Pustaki osadzać na zaprawie murarskiej min. 5 MPa grubości spoiny 1-2 cm. 4. Przyłącze wykonać na wysokości odpowiedniej do współpracującego urządzenia grzewczego. 5. Komin na całej wysokości wykończyć tynkiem grubości 1,5-2 cm. 6. Montaż komina powinien odbywać się zgodnie ze sztuką budowlaną, stosując się do warunków technicznych zawartych w projekcie budynku, informacji Presto dotyczących budowy kominów oraz niniejszej instrukcji montażu. 7. Przed rozpoczęciem eksploatacji musi zostać dokonany odbiór kominiarski komina, zakończony podpisaniem protokołu dopuszczającego do użytkowania. Odbiór przez osobę uprawnioną mistrza kominiarskiego jest jednym z warunków uzyskania gwarancji. Uwagi odnośnie układania silikonu w kielichach rur szamotowych PRZYGOTOWANIE PODŁOŻA Łączone powierzchnie powinny być czyste i suche, wolne od kurzu, rdzy, luźnych kawałków starego uszczelnienia, bez smarów, olejów i farb oraz innych zanieczyszczeń obniżających przyczepność szczeliwa. Powierzchnie odtłuszczać najlepiej przy pomocy acetonu lub etanolu (szkło, glazura, metale). Podłoże dokładnie osuszyć. Należy również uważać, aby powierzchnie nie były oszronione, gdyż wtedy nie można zagwarantować suchej powierzchni.

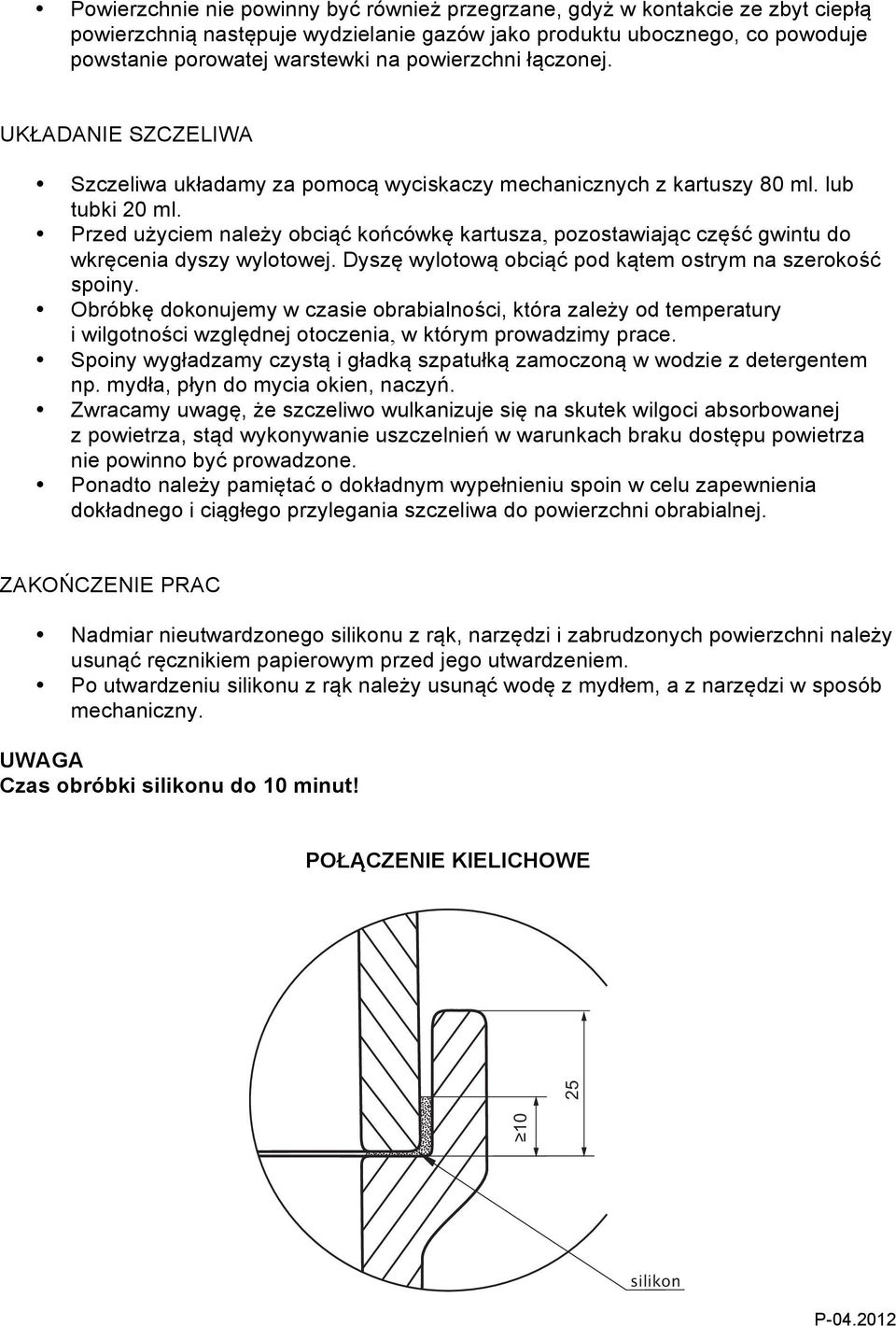

6 Powierzchnie nie powinny być również przegrzane, gdyż w kontakcie ze zbyt ciepłą powierzchnią następuje wydzielanie gazów jako produktu ubocznego, co powoduje powstanie porowatej warstewki na powierzchni łączonej. UKŁADANIE SZCZELIWA Szczeliwa układamy za pomocą wyciskaczy mechanicznych z kartuszy 80 ml. lub tubki 20 ml. Przed użyciem należy obciąć końcówkę kartusza, pozostawiając część gwintu do wkręcenia dyszy wylotowej. Dyszę wylotową obciąć pod kątem ostrym na szerokość spoiny. Obróbkę dokonujemy w czasie obrabialności, która zależy od temperatury i wilgotności względnej otoczenia, w którym prowadzimy prace. Spoiny wygładzamy czystą i gładką szpatułką zamoczoną w wodzie z detergentem np. mydła, płyn do mycia okien, naczyń. Zwracamy uwagę, że szczeliwo wulkanizuje się na skutek wilgoci absorbowanej z powietrza, stąd wykonywanie uszczelnień w warunkach braku dostępu powietrza nie powinno być prowadzone. Ponadto należy pamiętać o dokładnym wypełnieniu spoin w celu zapewnienia dokładnego i ciągłego przylegania szczeliwa do powierzchni obrabialnej. ZAKOŃCZENIE PRAC Nadmiar nieutwardzonego silikonu z rąk, narzędzi i zabrudzonych powierzchni należy usunąć ręcznikiem papierowym przed jego utwardzeniem. Po utwardzeniu silikonu z rąk należy usunąć wodę z mydłem, a z narzędzi w sposób mechaniczny. UWAGA Czas obróbki silikonu do 10 minut! POŁĄCZENIE KIELICHOWE silikon P
