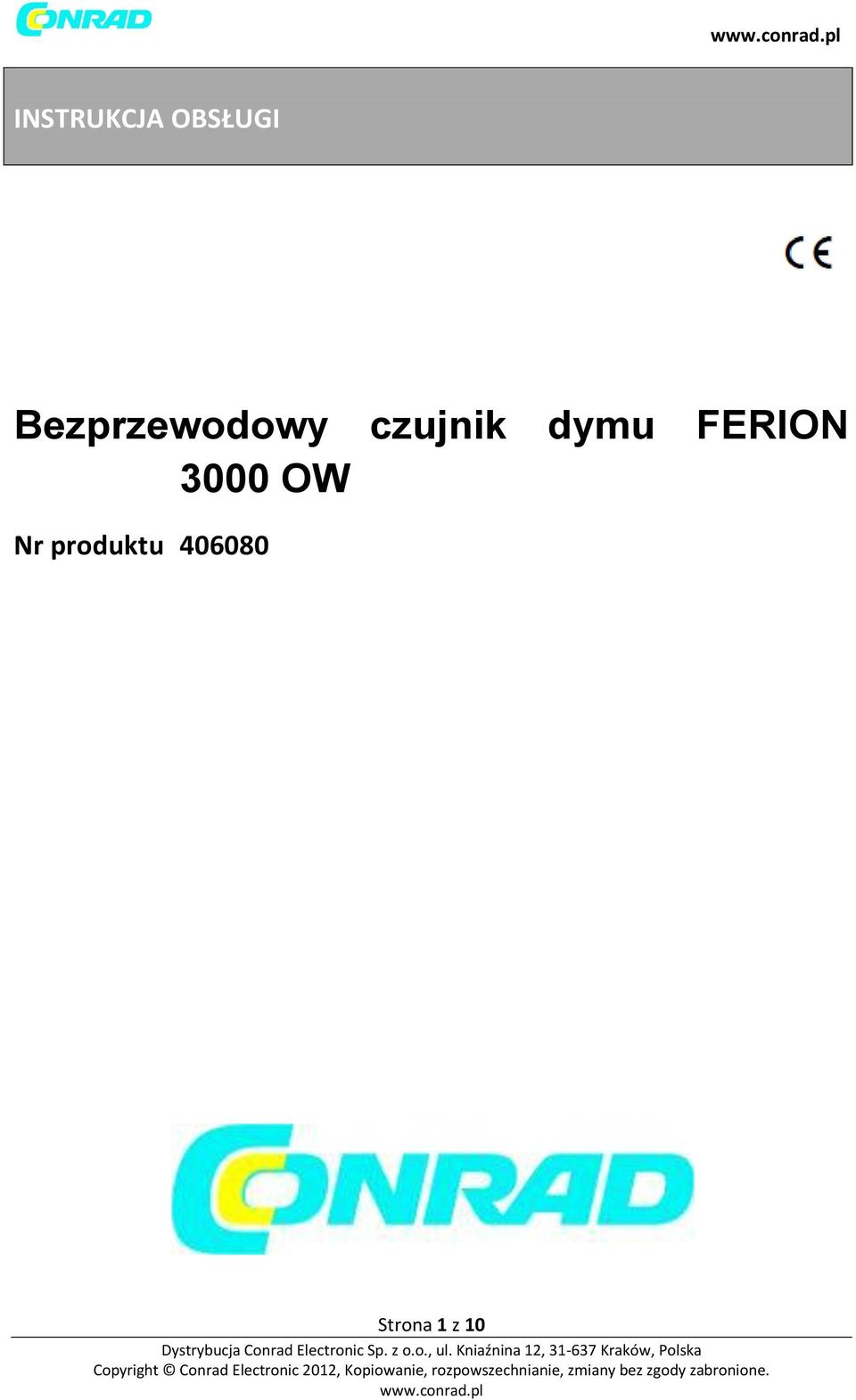

1 INSTRUKCJA OBSŁUGI Bezprzewodowy czujnik dymu FERION 3000 OW Nr produktu Strona 1 z 10

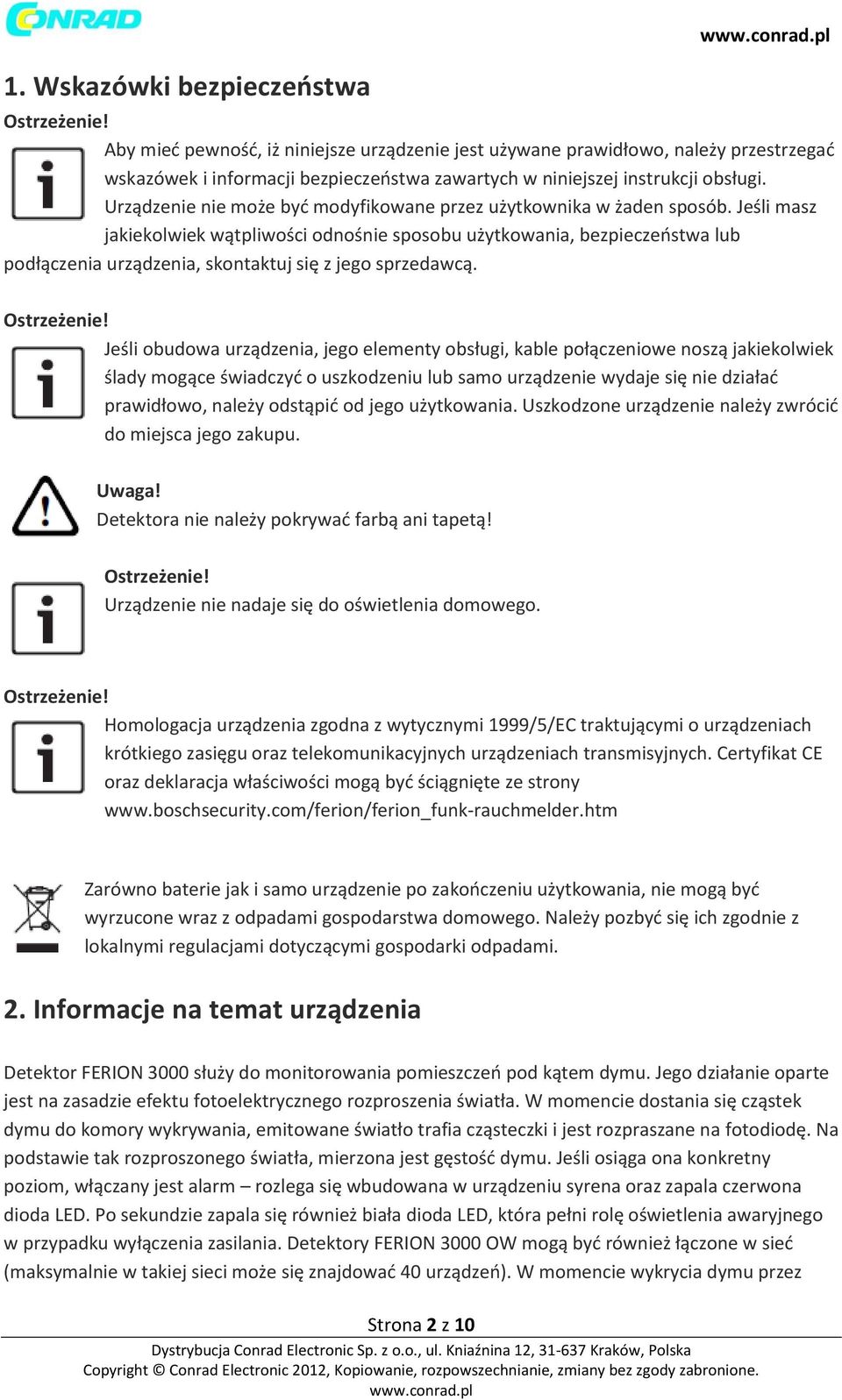

2 1. Wskazówki bezpieczeństwa Aby mieć pewność, iż niniejsze urządzenie jest używane prawidłowo, należy przestrzegać wskazówek i informacji bezpieczeństwa zawartych w niniejszej instrukcji obsługi. Urządzenie nie może być modyfikowane przez użytkownika w żaden sposób. Jeśli masz jakiekolwiek wątpliwości odnośnie sposobu użytkowania, bezpieczeństwa lub podłączenia urządzenia, skontaktuj się z jego sprzedawcą. Jeśli obudowa urządzenia, jego elementy obsługi, kable połączeniowe noszą jakiekolwiek ślady mogące świadczyć o uszkodzeniu lub samo urządzenie wydaje się nie działać prawidłowo, należy odstąpić od jego użytkowania. Uszkodzone urządzenie należy zwrócić do miejsca jego zakupu. Uwaga! Detektora nie należy pokrywać farbą ani tapetą! Urządzenie nie nadaje się do oświetlenia domowego. Homologacja urządzenia zgodna z wytycznymi 1999/5/EC traktującymi o urządzeniach krótkiego zasięgu oraz telekomunikacyjnych urządzeniach transmisyjnych. Certyfikat CE oraz deklaracja właściwości mogą być ściągnięte ze strony Zarówno baterie jak i samo urządzenie po zakończeniu użytkowania, nie mogą być wyrzucone wraz z odpadami gospodarstwa domowego. Należy pozbyć się ich zgodnie z lokalnymi regulacjami dotyczącymi gospodarki odpadami. 2. Informacje na temat urządzenia Detektor FERION 3000 służy do monitorowania pomieszczeń pod kątem dymu. Jego działanie oparte jest na zasadzie efektu fotoelektrycznego rozproszenia światła. W momencie dostania się cząstek dymu do komory wykrywania, emitowane światło trafia cząsteczki i jest rozpraszane na fotodiodę. Na podstawie tak rozproszonego światła, mierzona jest gęstość dymu. Jeśli osiąga ona konkretny poziom, włączany jest alarm rozlega się wbudowana w urządzeniu syrena oraz zapala czerwona dioda LED. Po sekundzie zapala się również biała dioda LED, która pełni rolę oświetlenia awaryjnego w przypadku wyłączenia zasilania. Detektory FERION 3000 OW mogą być również łączone w sieć (maksymalnie w takiej sieci może się znajdować 40 urządzeń). W momencie wykrycia dymu przez Strona 2 z 10

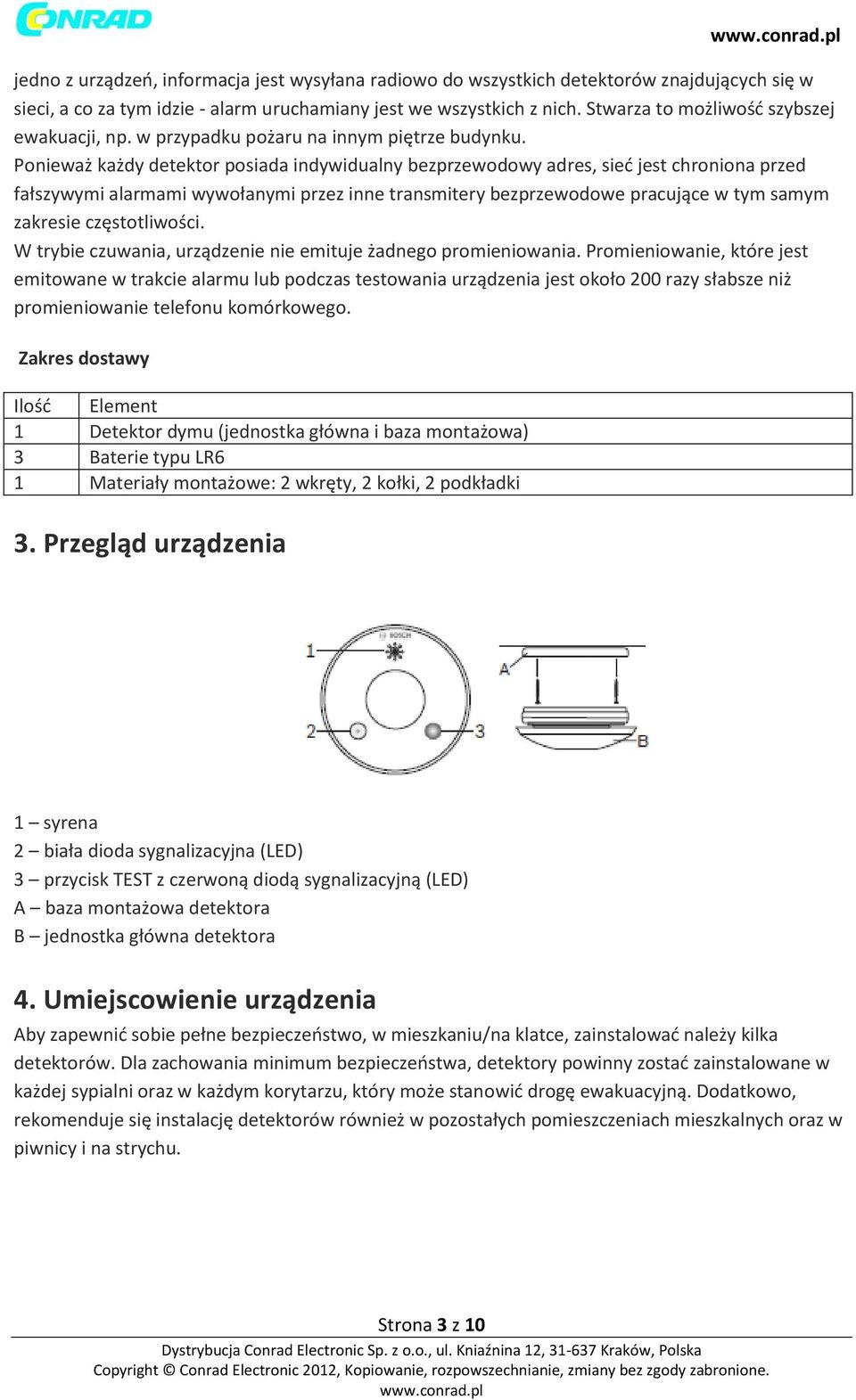

3 jedno z urządzeń, informacja jest wysyłana radiowo do wszystkich detektorów znajdujących się w sieci, a co za tym idzie - alarm uruchamiany jest we wszystkich z nich. Stwarza to możliwość szybszej ewakuacji, np. w przypadku pożaru na innym piętrze budynku. Ponieważ każdy detektor posiada indywidualny bezprzewodowy adres, sieć jest chroniona przed fałszywymi alarmami wywołanymi przez inne transmitery bezprzewodowe pracujące w tym samym zakresie częstotliwości. W trybie czuwania, urządzenie nie emituje żadnego promieniowania. Promieniowanie, które jest emitowane w trakcie alarmu lub podczas testowania urządzenia jest około 200 razy słabsze niż promieniowanie telefonu komórkowego. Zakres dostawy Ilość Element 1 Detektor dymu (jednostka główna i baza montażowa) 3 Baterie typu LR6 1 Materiały montażowe: 2 wkręty, 2 kołki, 2 podkładki 3. Przegląd urządzenia 1 syrena 2 biała dioda sygnalizacyjna (LED) 3 przycisk TEST z czerwoną diodą sygnalizacyjną (LED) A baza montażowa detektora B jednostka główna detektora 4. Umiejscowienie urządzenia Aby zapewnić sobie pełne bezpieczeństwo, w mieszkaniu/na klatce, zainstalować należy kilka detektorów. Dla zachowania minimum bezpieczeństwa, detektory powinny zostać zainstalowane w każdej sypialni oraz w każdym korytarzu, który może stanowić drogę ewakuacyjną. Dodatkowo, rekomenduje się instalację detektorów również w pozostałych pomieszczeniach mieszkalnych oraz w piwnicy i na strychu. Strona 3 z 10

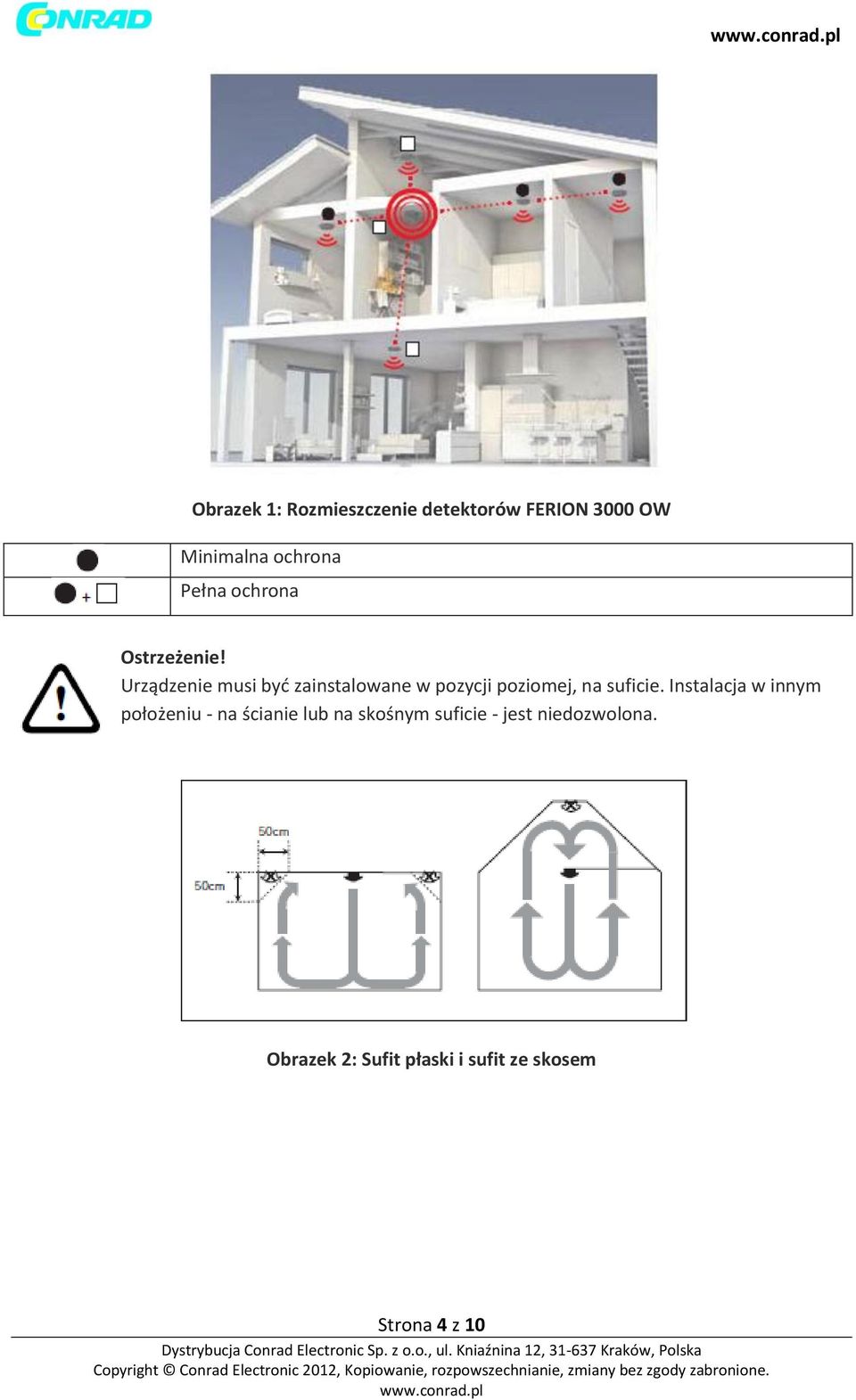

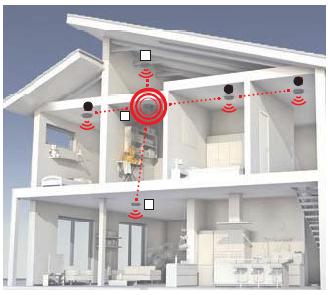

4 Obrazek 1: Rozmieszczenie detektorów FERION 3000 OW Minimalna ochrona Pełna ochrona Urządzenie musi być zainstalowane w pozycji poziomej, na suficie. Instalacja w innym położeniu - na ścianie lub na skośnym suficie - jest niedozwolona. Obrazek 2: Sufit płaski i sufit ze skosem Strona 4 z 10

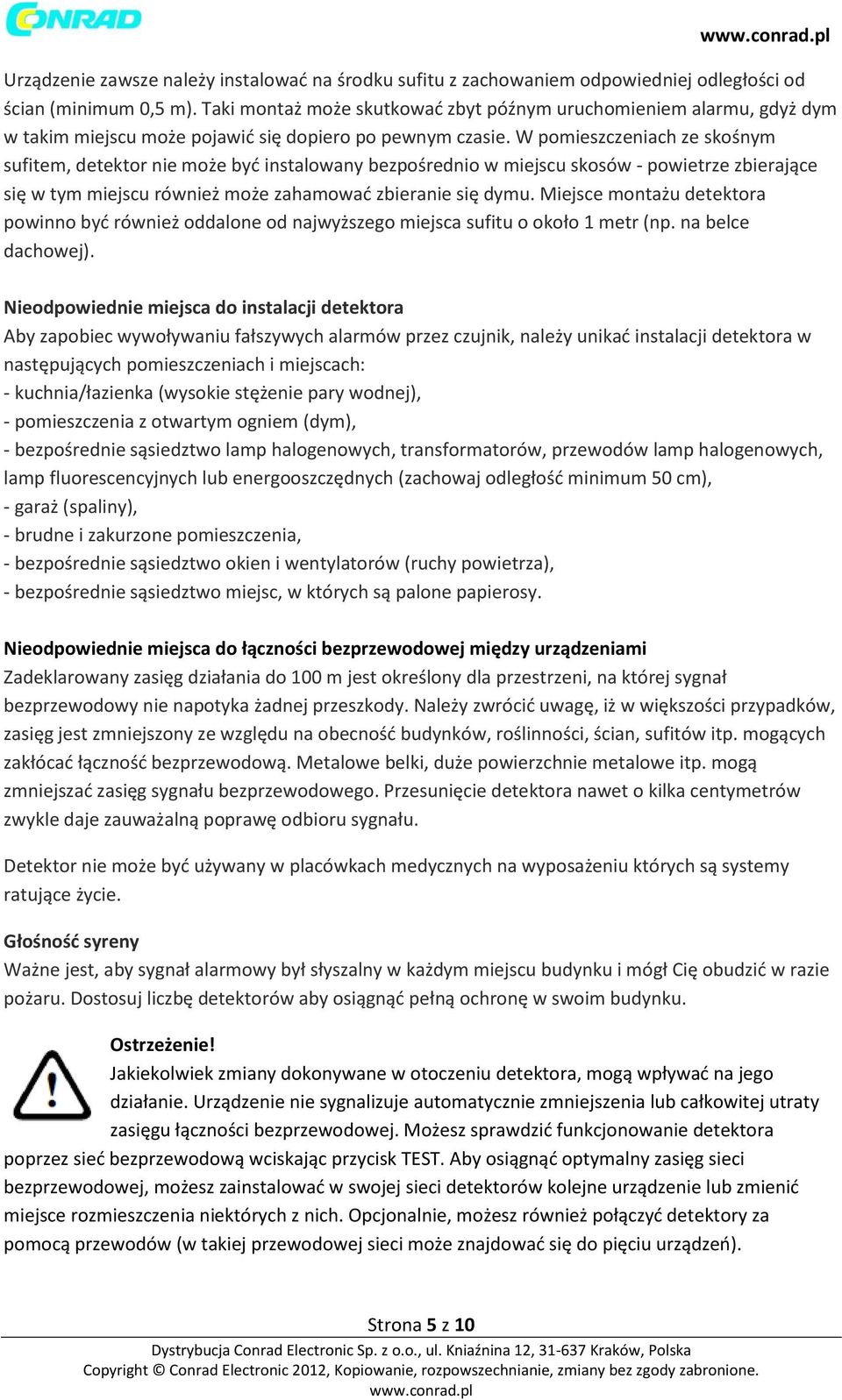

5 Urządzenie zawsze należy instalować na środku sufitu z zachowaniem odpowiedniej odległości od ścian (minimum 0,5 m). Taki montaż może skutkować zbyt późnym uruchomieniem alarmu, gdyż dym w takim miejscu może pojawić się dopiero po pewnym czasie. W pomieszczeniach ze skośnym sufitem, detektor nie może być instalowany bezpośrednio w miejscu skosów - powietrze zbierające się w tym miejscu również może zahamować zbieranie się dymu. Miejsce montażu detektora powinno być również oddalone od najwyższego miejsca sufitu o około 1 metr (np. na belce dachowej). Nieodpowiednie miejsca do instalacji detektora Aby zapobiec wywoływaniu fałszywych alarmów przez czujnik, należy unikać instalacji detektora w następujących pomieszczeniach i miejscach: - kuchnia/łazienka (wysokie stężenie pary wodnej), - pomieszczenia z otwartym ogniem (dym), - bezpośrednie sąsiedztwo lamp halogenowych, transformatorów, przewodów lamp halogenowych, lamp fluorescencyjnych lub energooszczędnych (zachowaj odległość minimum 50 cm), - garaż (spaliny), - brudne i zakurzone pomieszczenia, - bezpośrednie sąsiedztwo okien i wentylatorów (ruchy powietrza), - bezpośrednie sąsiedztwo miejsc, w których są palone papierosy. Nieodpowiednie miejsca do łączności bezprzewodowej między urządzeniami Zadeklarowany zasięg działania do 100 m jest określony dla przestrzeni, na której sygnał bezprzewodowy nie napotyka żadnej przeszkody. Należy zwrócić uwagę, iż w większości przypadków, zasięg jest zmniejszony ze względu na obecność budynków, roślinności, ścian, sufitów itp. mogących zakłócać łączność bezprzewodową. Metalowe belki, duże powierzchnie metalowe itp. mogą zmniejszać zasięg sygnału bezprzewodowego. Przesunięcie detektora nawet o kilka centymetrów zwykle daje zauważalną poprawę odbioru sygnału. Detektor nie może być używany w placówkach medycznych na wyposażeniu których są systemy ratujące życie. Głośność syreny Ważne jest, aby sygnał alarmowy był słyszalny w każdym miejscu budynku i mógł Cię obudzić w razie pożaru. Dostosuj liczbę detektorów aby osiągnąć pełną ochronę w swoim budynku. Jakiekolwiek zmiany dokonywane w otoczeniu detektora, mogą wpływać na jego działanie. Urządzenie nie sygnalizuje automatycznie zmniejszenia lub całkowitej utraty zasięgu łączności bezprzewodowej. Możesz sprawdzić funkcjonowanie detektora poprzez sieć bezprzewodową wciskając przycisk TEST. Aby osiągnąć optymalny zasięg sieci bezprzewodowej, możesz zainstalować w swojej sieci detektorów kolejne urządzenie lub zmienić miejsce rozmieszczenia niektórych z nich. Opcjonalnie, możesz również połączyć detektory za pomocą przewodów (w takiej przewodowej sieci może znajdować się do pięciu urządzeń). Strona 5 z 10

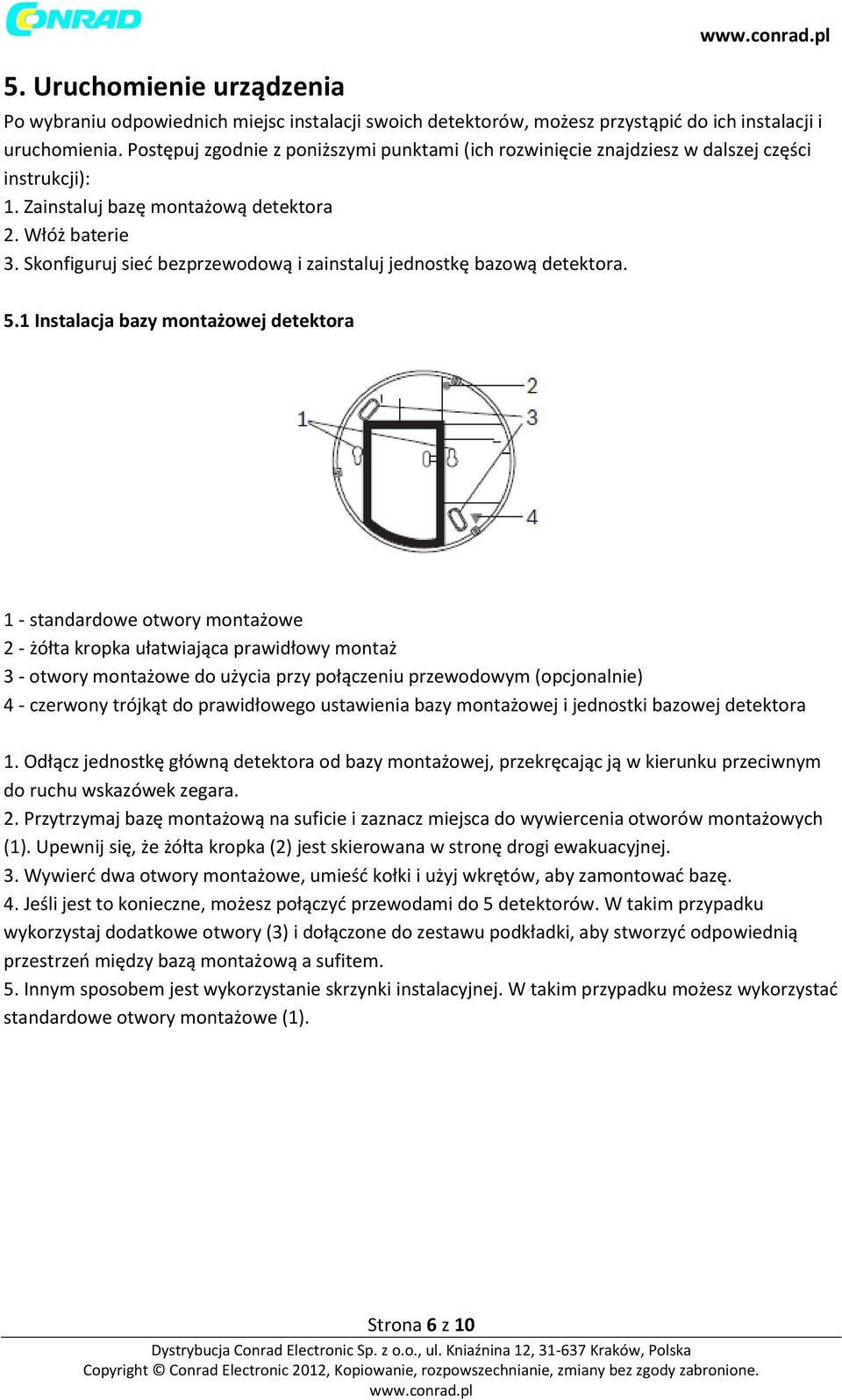

6 5. Uruchomienie urządzenia Po wybraniu odpowiednich miejsc instalacji swoich detektorów, możesz przystąpić do ich instalacji i uruchomienia. Postępuj zgodnie z poniższymi punktami (ich rozwinięcie znajdziesz w dalszej części instrukcji): 1. Zainstaluj bazę montażową detektora 2. Włóż baterie 3. Skonfiguruj sieć bezprzewodową i zainstaluj jednostkę bazową detektora. 5.1 Instalacja bazy montażowej detektora 1 - standardowe otwory montażowe 2 - żółta kropka ułatwiająca prawidłowy montaż 3 - otwory montażowe do użycia przy połączeniu przewodowym (opcjonalnie) 4 - czerwony trójkąt do prawidłowego ustawienia bazy montażowej i jednostki bazowej detektora 1. Odłącz jednostkę główną detektora od bazy montażowej, przekręcając ją w kierunku przeciwnym do ruchu wskazówek zegara. 2. Przytrzymaj bazę montażową na suficie i zaznacz miejsca do wywiercenia otworów montażowych (1). Upewnij się, że żółta kropka (2) jest skierowana w stronę drogi ewakuacyjnej. 3. Wywierć dwa otwory montażowe, umieść kołki i użyj wkrętów, aby zamontować bazę. 4. Jeśli jest to konieczne, możesz połączyć przewodami do 5 detektorów. W takim przypadku wykorzystaj dodatkowe otwory (3) i dołączone do zestawu podkładki, aby stworzyć odpowiednią przestrzeń między bazą montażową a sufitem. 5. Innym sposobem jest wykorzystanie skrzynki instalacyjnej. W takim przypadku możesz wykorzystać standardowe otwory montażowe (1). Strona 6 z 10

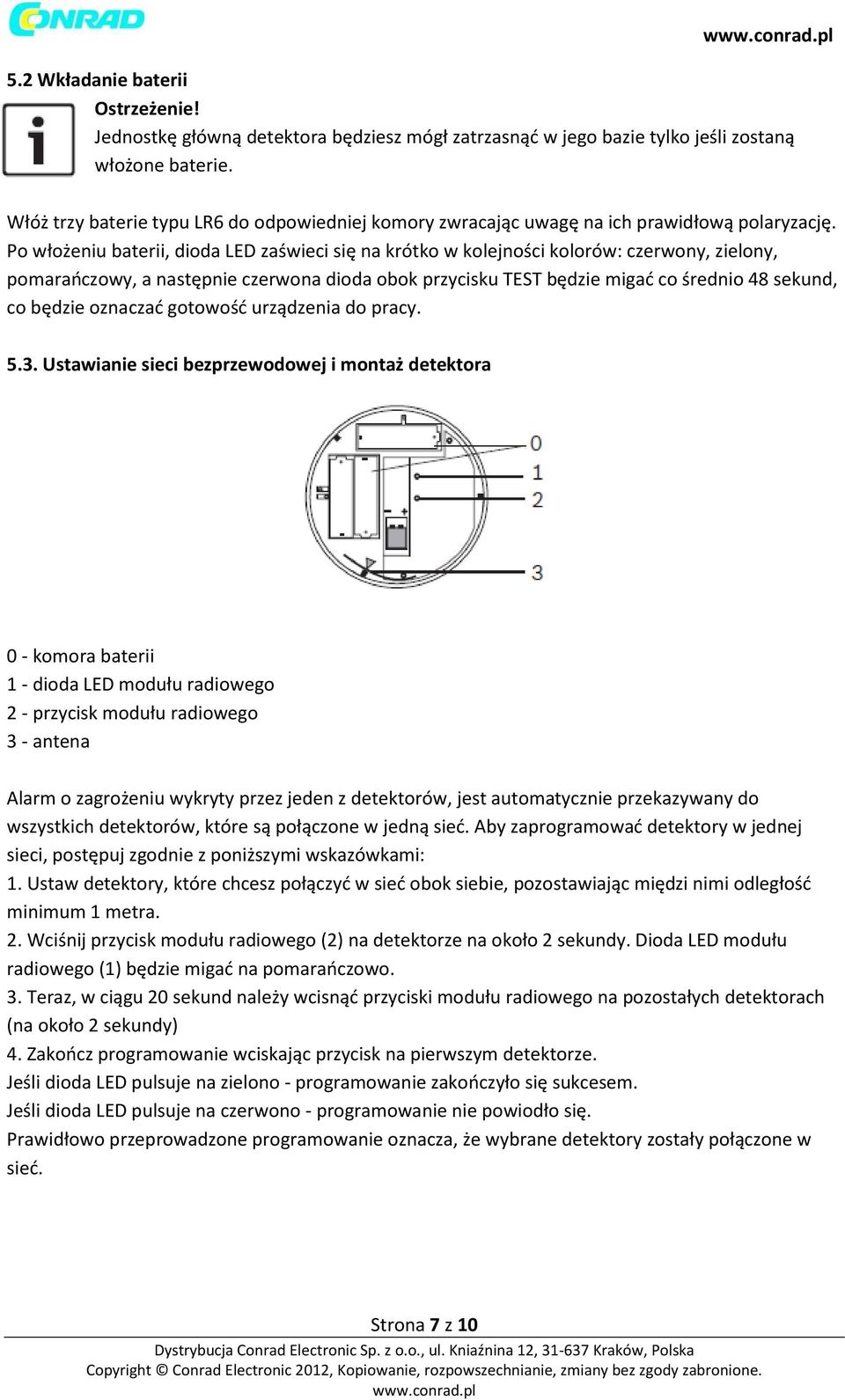

7 5.2 Wkładanie baterii Jednostkę główną detektora będziesz mógł zatrzasnąć w jego bazie tylko jeśli zostaną włożone baterie. Włóż trzy baterie typu LR6 do odpowiedniej komory zwracając uwagę na ich prawidłową polaryzację. Po włożeniu baterii, dioda LED zaświeci się na krótko w kolejności kolorów: czerwony, zielony, pomarańczowy, a następnie czerwona dioda obok przycisku TEST będzie migać co średnio 48 sekund, co będzie oznaczać gotowość urządzenia do pracy Ustawianie sieci bezprzewodowej i montaż detektora 0 - komora baterii 1 - dioda LED modułu radiowego 2 - przycisk modułu radiowego 3 - antena Alarm o zagrożeniu wykryty przez jeden z detektorów, jest automatycznie przekazywany do wszystkich detektorów, które są połączone w jedną sieć. Aby zaprogramować detektory w jednej sieci, postępuj zgodnie z poniższymi wskazówkami: 1. Ustaw detektory, które chcesz połączyć w sieć obok siebie, pozostawiając międzi nimi odległość minimum 1 metra. 2. Wciśnij przycisk modułu radiowego (2) na detektorze na około 2 sekundy. Dioda LED modułu radiowego (1) będzie migać na pomarańczowo. 3. Teraz, w ciągu 20 sekund należy wcisnąć przyciski modułu radiowego na pozostałych detektorach (na około 2 sekundy) 4. Zakończ programowanie wciskając przycisk na pierwszym detektorze. Jeśli dioda LED pulsuje na zielono - programowanie zakończyło się sukcesem. Jeśli dioda LED pulsuje na czerwono - programowanie nie powiodło się. Prawidłowo przeprowadzone programowanie oznacza, że wybrane detektory zostały połączone w sieć. Strona 7 z 10

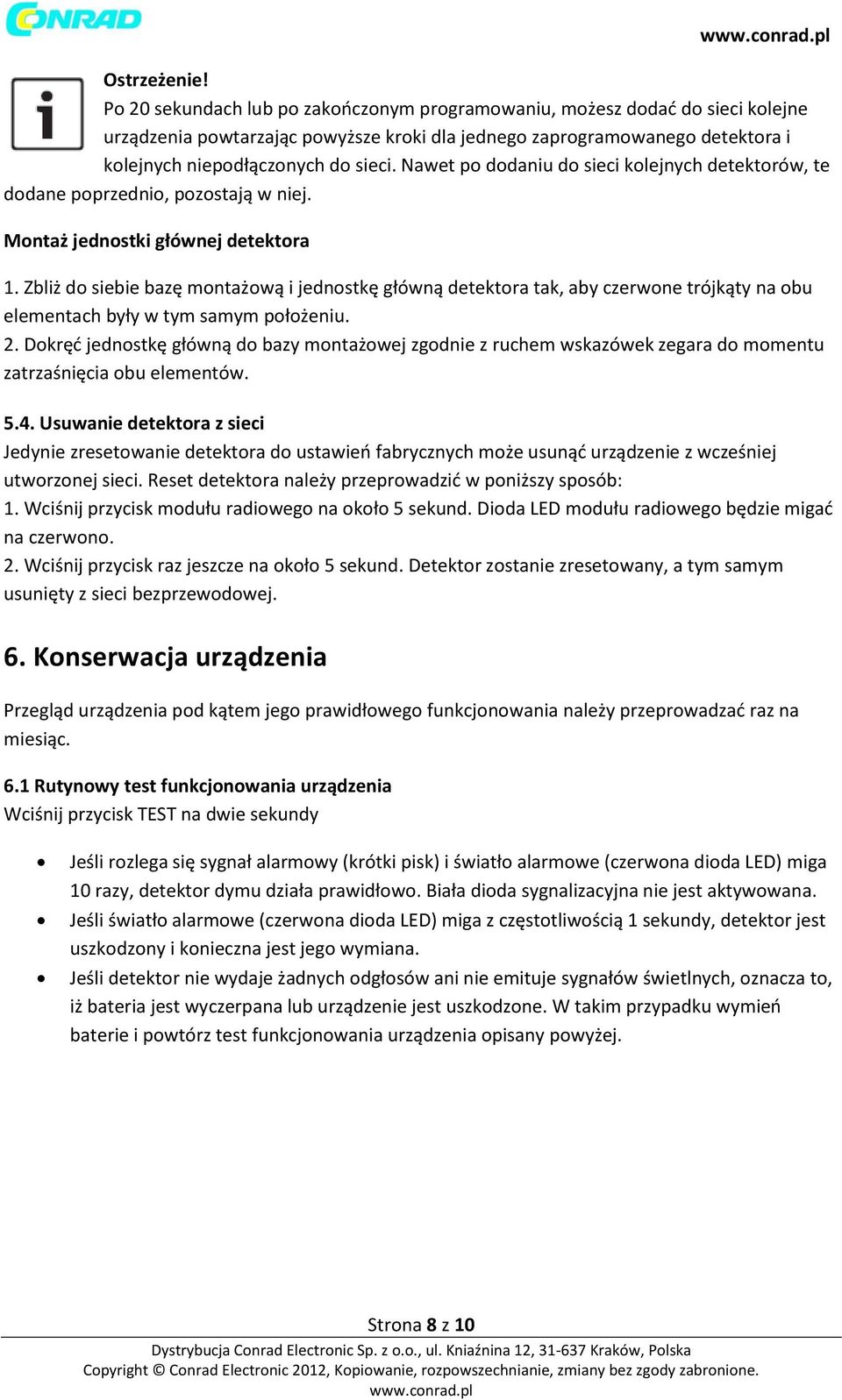

8 Po 20 sekundach lub po zakończonym programowaniu, możesz dodać do sieci kolejne urządzenia powtarzając powyższe kroki dla jednego zaprogramowanego detektora i kolejnych niepodłączonych do sieci. Nawet po dodaniu do sieci kolejnych detektorów, te dodane poprzednio, pozostają w niej. Montaż jednostki głównej detektora 1. Zbliż do siebie bazę montażową i jednostkę główną detektora tak, aby czerwone trójkąty na obu elementach były w tym samym położeniu. 2. Dokręć jednostkę główną do bazy montażowej zgodnie z ruchem wskazówek zegara do momentu zatrzaśnięcia obu elementów Usuwanie detektora z sieci Jedynie zresetowanie detektora do ustawień fabrycznych może usunąć urządzenie z wcześniej utworzonej sieci. Reset detektora należy przeprowadzić w poniższy sposób: 1. Wciśnij przycisk modułu radiowego na około 5 sekund. Dioda LED modułu radiowego będzie migać na czerwono. 2. Wciśnij przycisk raz jeszcze na około 5 sekund. Detektor zostanie zresetowany, a tym samym usunięty z sieci bezprzewodowej. 6. Konserwacja urządzenia Przegląd urządzenia pod kątem jego prawidłowego funkcjonowania należy przeprowadzać raz na miesiąc. 6.1 Rutynowy test funkcjonowania urządzenia Wciśnij przycisk TEST na dwie sekundy Jeśli rozlega się sygnał alarmowy (krótki pisk) i światło alarmowe (czerwona dioda LED) miga 10 razy, detektor dymu działa prawidłowo. Biała dioda sygnalizacyjna nie jest aktywowana. Jeśli światło alarmowe (czerwona dioda LED) miga z częstotliwością 1 sekundy, detektor jest uszkodzony i konieczna jest jego wymiana. Jeśli detektor nie wydaje żadnych odgłosów ani nie emituje sygnałów świetlnych, oznacza to, iż bateria jest wyczerpana lub urządzenie jest uszkodzone. W takim przypadku wymień baterie i powtórz test funkcjonowania urządzenia opisany powyżej. Strona 8 z 10

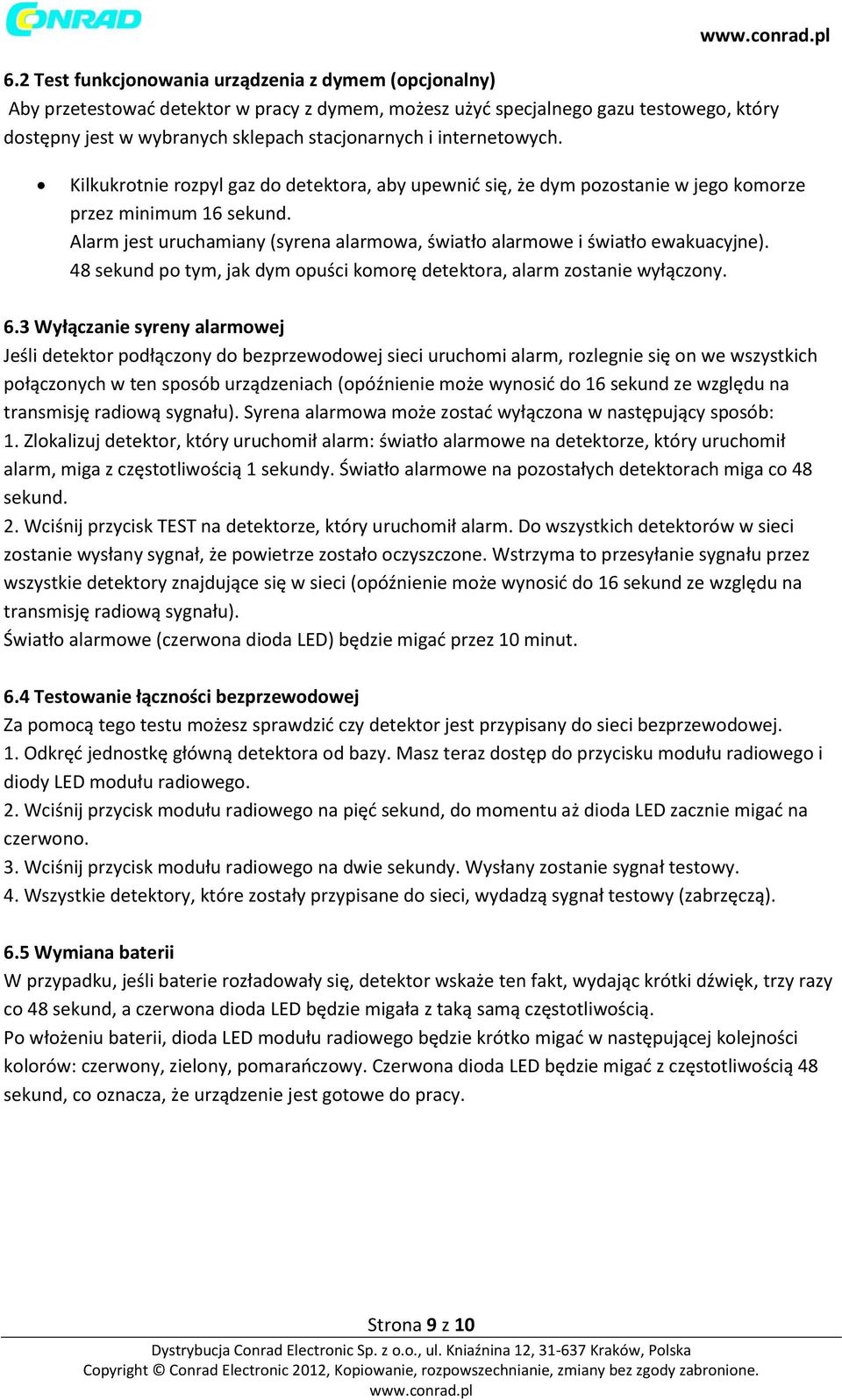

9 6.2 Test funkcjonowania urządzenia z dymem (opcjonalny) Aby przetestować detektor w pracy z dymem, możesz użyć specjalnego gazu testowego, który dostępny jest w wybranych sklepach stacjonarnych i internetowych. Kilkukrotnie rozpyl gaz do detektora, aby upewnić się, że dym pozostanie w jego komorze przez minimum 16 sekund. Alarm jest uruchamiany (syrena alarmowa, światło alarmowe i światło ewakuacyjne). 48 sekund po tym, jak dym opuści komorę detektora, alarm zostanie wyłączony. 6.3 Wyłączanie syreny alarmowej Jeśli detektor podłączony do bezprzewodowej sieci uruchomi alarm, rozlegnie się on we wszystkich połączonych w ten sposób urządzeniach (opóźnienie może wynosić do 16 sekund ze względu na transmisję radiową sygnału). Syrena alarmowa może zostać wyłączona w następujący sposób: 1. Zlokalizuj detektor, który uruchomił alarm: światło alarmowe na detektorze, który uruchomił alarm, miga z częstotliwością 1 sekundy. Światło alarmowe na pozostałych detektorach miga co 48 sekund. 2. Wciśnij przycisk TEST na detektorze, który uruchomił alarm. Do wszystkich detektorów w sieci zostanie wysłany sygnał, że powietrze zostało oczyszczone. Wstrzyma to przesyłanie sygnału przez wszystkie detektory znajdujące się w sieci (opóźnienie może wynosić do 16 sekund ze względu na transmisję radiową sygnału). Światło alarmowe (czerwona dioda LED) będzie migać przez 10 minut. 6.4 Testowanie łączności bezprzewodowej Za pomocą tego testu możesz sprawdzić czy detektor jest przypisany do sieci bezprzewodowej. 1. Odkręć jednostkę główną detektora od bazy. Masz teraz dostęp do przycisku modułu radiowego i diody LED modułu radiowego. 2. Wciśnij przycisk modułu radiowego na pięć sekund, do momentu aż dioda LED zacznie migać na czerwono. 3. Wciśnij przycisk modułu radiowego na dwie sekundy. Wysłany zostanie sygnał testowy. 4. Wszystkie detektory, które zostały przypisane do sieci, wydadzą sygnał testowy (zabrzęczą). 6.5 Wymiana baterii W przypadku, jeśli baterie rozładowały się, detektor wskaże ten fakt, wydając krótki dźwięk, trzy razy co 48 sekund, a czerwona dioda LED będzie migała z taką samą częstotliwością. Po włożeniu baterii, dioda LED modułu radiowego będzie krótko migać w następującej kolejności kolorów: czerwony, zielony, pomarańczowy. Czerwona dioda LED będzie migać z częstotliwością 48 sekund, co oznacza, że urządzenie jest gotowe do pracy. Strona 9 z 10

10 7. Dane techniczne Głośność syreny alarmowej z odległości 3 metrów >85 db(a) Źródło zasilania 3 baterie alkaliczne LR6, 1,5 V (Mignon/AA) Wymiary (średnica x wysokość) 120 mm x 44 mm Stopień ochrony (EN60529) IP 30 Zakres temperatury pracy urządzenia 0⁰C - 50⁰C Temperatura przechowywania urządzenia -10⁰C - 55⁰C Wilgotność względna 5% - 93% bez kondensacji Certyfikat VdS G Standard EN 14604:2005 Gwarantowany cykl życia urządzenia (bez baterii) 5 lat Cykl życia baterii 10 lat Łączność bezprzewodowa Częstotliwość transmisji 868 MHz Zasięg w przestrzeni otwartej Do 100 m Maksymalna liczba urządzeń w sieci 40 Sygnały urządzenia Status urządzenia Czerwona dioda LED Sygnał dźwiękowy Normalny Miga z częstotliwością 48 - sekund Test funkcjonowania Miga 10 razy Krótki sygnał zakończony sukcesem Test funkcjonowania nie Miga z częstotliwością 1 - powiódł się sekundy Alarm Miga z częstotliwością 1 sekundy 3 krótkie sygnały z częstotliwością 4 sekund; zapalona biała dioda LED Słaba bateria Miga 3 razy z częstotliwością 48 sekund Krótki sygnał co 48 sekund Sygnały urządzenia w trakcie pracy w sieci bezprzewodowej Status urządzenia Czerwona dioda LED Sygnał dźwiękowy Alarm aktywowany przez inny detektor Miga z częstotliwością 48 sekund 3 krótkie sygnały z częstotliwością 4 sekund; zapalona biała dioda LED Test łączności bezprzewodowej - 3 krótkie sygnały co 8 sekund zakończony sukcesem Słaba bateria innego detektora w sieci bezprzewodowej (10 razy) - 1 krótki sygnał, 2 krótkie sygnały (3 razy co 4 godziny) Strona 10 z 10
