1 Technologia gwintów do wysokoobciążalnych połączeń prosto / szybko / długotrwale 0100/09.02

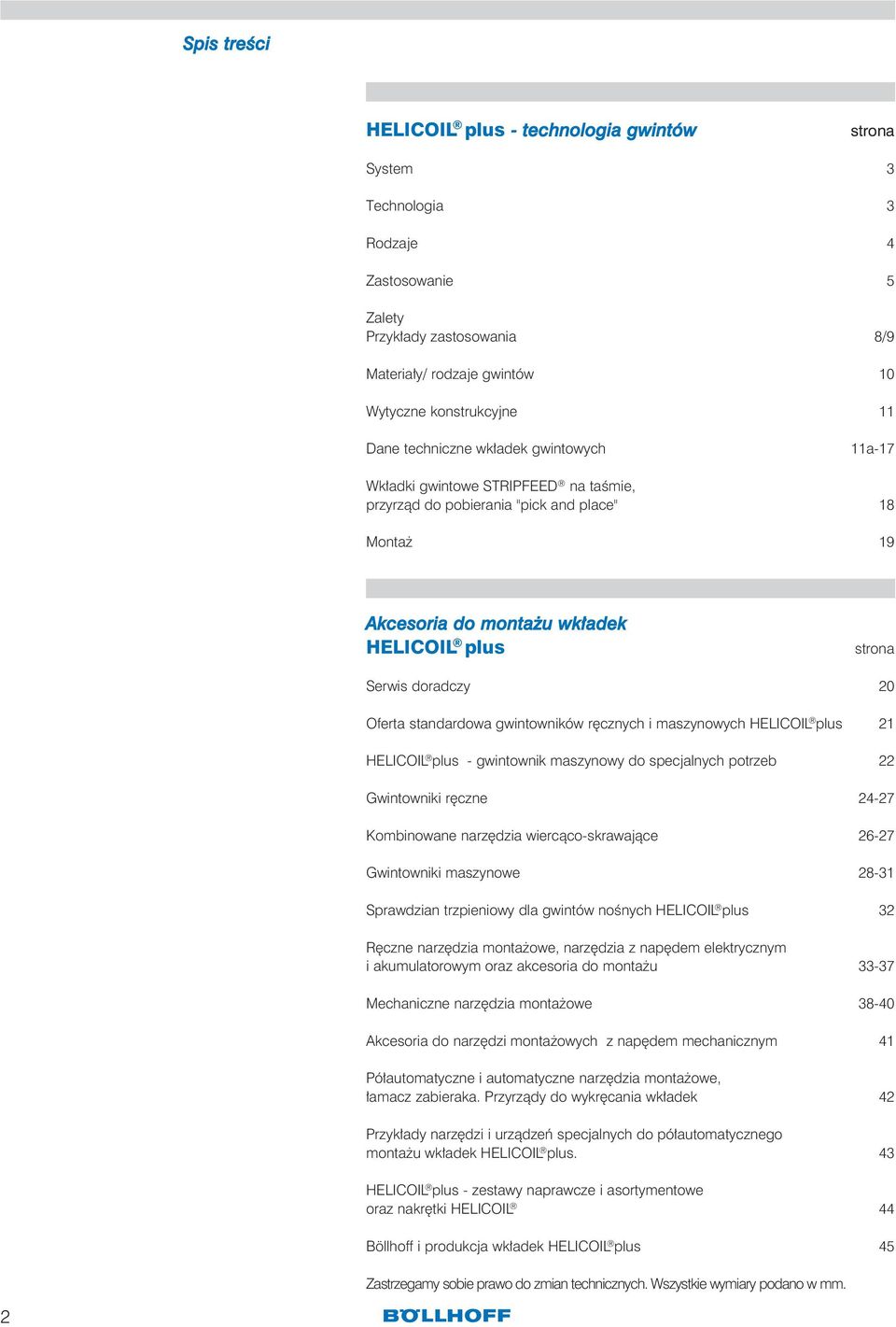

2 Spis treści HELICOIL plus - technologia gwintów strona System 3 Technologia 3 Rodzaje 4 Zastosowanie 5 Zalety Przykłady zastosowania 8/9 Materiały/ rodzaje gwintów 10 Wytyczne konstrukcyjne 11 Dane techniczne wkładek gwintowych 11a-17 Wkładki gwintowe STRIPFEED na taśmie, przyrząd do pobierania "pick and place" 18 Montaż 19 Akcesoria do montażu wkładek HELICOIL plus strona Serwis doradczy 20 Oferta standardowa gwintowników ręcznych i maszynowych HELICOIL plus 21 HELICOIL plus - gwintownik maszynowy do specjalnych potrzeb 22 Gwintowniki ręczne Kombinowane narzędzia wiercąco-skrawające Gwintowniki maszynowe Sprawdzian trzpieniowy dla gwintów nośnych HELICOIL plus 32 Ręczne narzędzia montażowe, narzędzia z napędem elektrycznym i akumulatorowym oraz akcesoria do montażu Mechaniczne narzędzia montażowe Akcesoria do narzędzi montażowych z napędem mechanicznym 41 Półautomatyczne i automatyczne narzędzia montażowe, łamacz zabieraka. Przyrządy do wykręcania wkładek 42 Przykłady narzędzi i urządzeń specjalnych do półautomatycznego montażu wkładek HELICOIL plus. 43 HELICOIL plus - zestawy naprawcze i asortymentowe oraz nakrętki HELICOIL 44 Böllhoff i produkcja wkładek HELICOIL plus 45 Zastrzegamy sobie prawo do zmian technicznych. Wszystkie wymiary podano w mm. 2

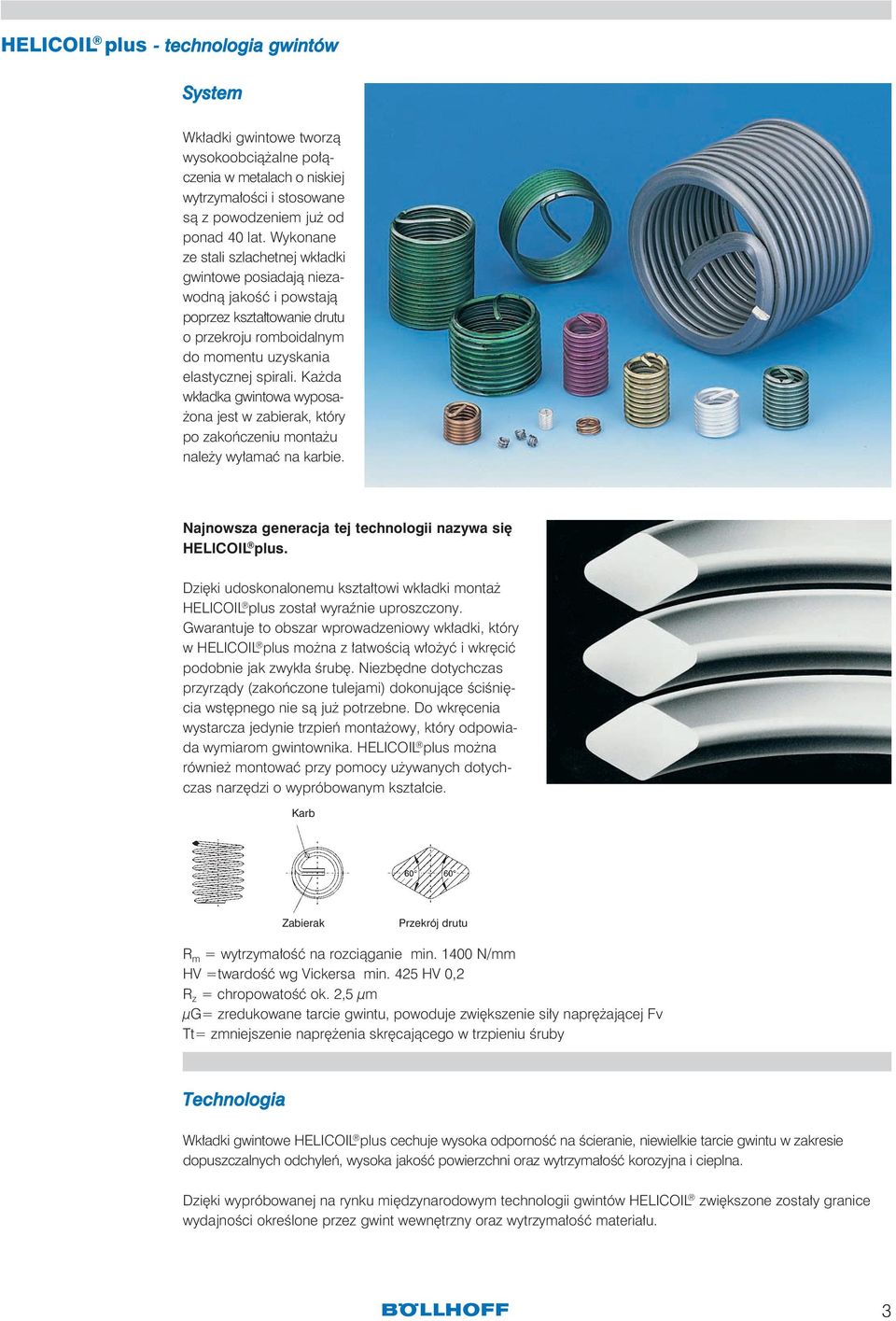

3 HELICOIL plus - technologia gwintów System Wkładki gwintowe tworzą wysokoobciążalne połączenia w metalach o niskiej wytrzymałości i stosowane są z powodzeniem już od ponad 40 lat. Wykonane ze stali szlachetnej wkładki gwintowe posiadają niezawodną jakość i powstają poprzez kształtowanie drutu o przekroju romboidalnym do momentu uzyskania elastycznej spirali. Każda wkładka gwintowa wyposażona jest w zabierak, który po zakończeniu montażu należy wyłamać na karbie. Najnowsza generacja tej technologii nazywa się HELICOIL plus. Dzięki udoskonalonemu kształtowi wkładki montaż HELICOIL plus został wyraźnie uproszczony. Gwarantuje to obszar wprowadzeniowy wkładki, który w HELICOIL plus można z łatwością włożyć i wkręcić podobnie jak zwykła śrubę. Niezbędne dotychczas przyrządy (zakończone tulejami) dokonujące ściśnięcia wstępnego nie są już potrzebne. Do wkręcenia wystarcza jedynie trzpień montażowy, który odpowiada wymiarom gwintownika. HELICOIL plus można również montować przy pomocy używanych dotychczas narzędzi o wypróbowanym kształcie. Karb Zabierak Przekrój drutu R m = wytrzymałość na rozciąganie min N/mm HV =twardość wg Vickersa min. 425 HV 0,2 R z = chropowatość ok. 2,5 μm μg= zredukowane tarcie gwintu, powoduje zwiększenie siły naprężającej Fv Tt= zmniejszenie naprężenia skręcającego w trzpieniu śruby Technologia Wkładki gwintowe HELICOIL plus cechuje wysoka odporność na ścieranie, niewielkie tarcie gwintu w zakresie dopuszczalnych odchyleń, wysoka jakość powierzchni oraz wytrzymałość korozyjna i cieplna. Dzięki wypróbowanej na rynku międzynarodowym technologii gwintów HELICOIL zwiększone zostały granice wydajności określone przez gwint wewnętrzny oraz wytrzymałość materiału. 3

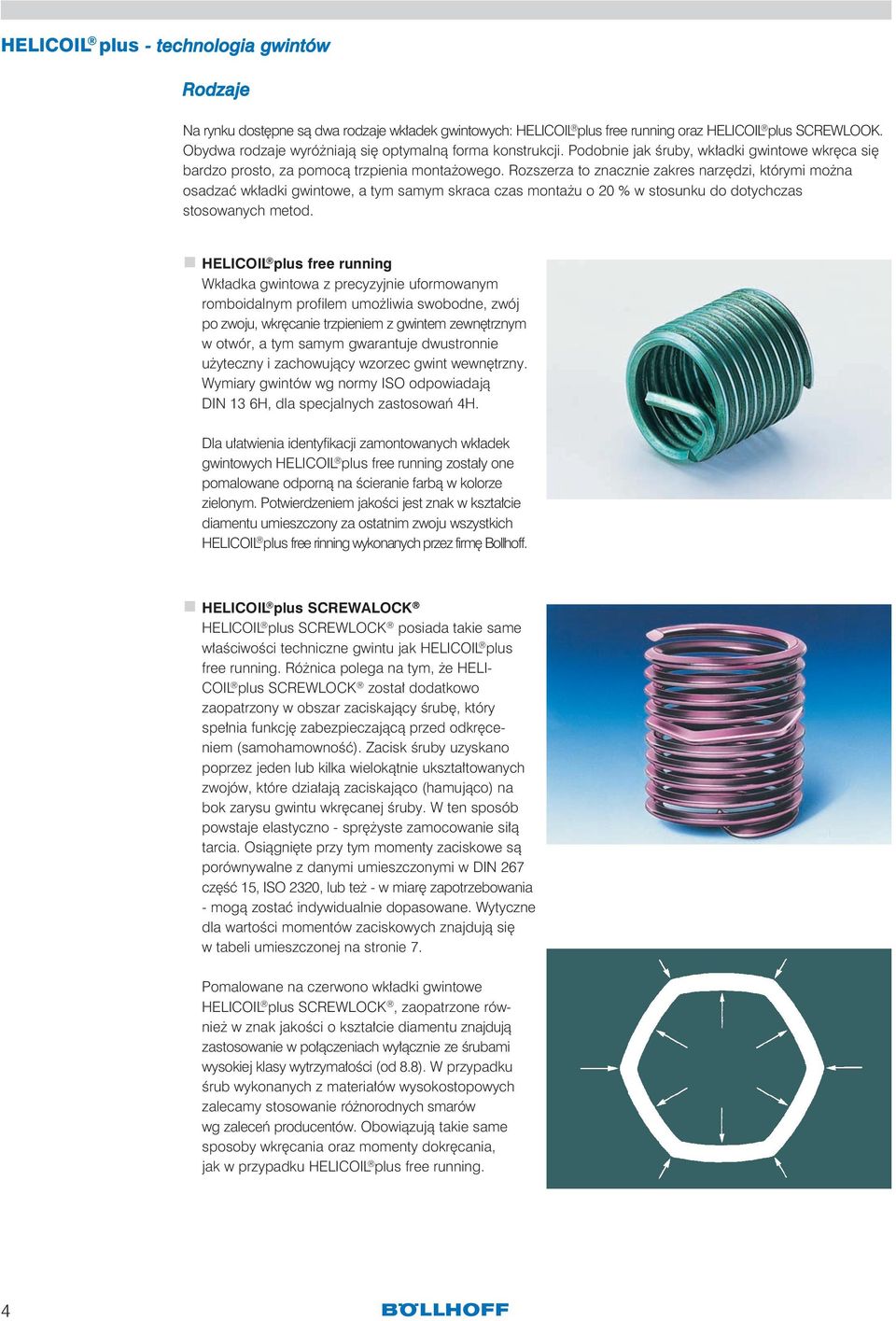

4 HELICOIL plus - technologia gwintów Rodzaje Na rynku dostępne są dwa rodzaje wkładek gwintowych: HELICOIL plus free running oraz HELICOIL plus SCREWLOOK. Obydwa rodzaje wyróżniają się optymalną forma konstrukcji. Podobnie jak śruby, wkładki gwintowe wkręca się bardzo prosto, za pomocą trzpienia montażowego. Rozszerza to znacznie zakres narzędzi, którymi można osadzać wkładki gwintowe, a tym samym skraca czas montażu o 20 % w stosunku do dotychczas stosowanych metod. HELICOIL plus free running Wkładka gwintowa z precyzyjnie uformowanym romboidalnym profilem umożliwia swobodne, zwój po zwoju, wkręcanie trzpieniem z gwintem zewnętrznym w otwór, a tym samym gwarantuje dwustronnie użyteczny i zachowujący wzorzec gwint wewnętrzny. Wymiary gwintów wg normy ISO odpowiadają DIN 13 6H, dla specjalnych zastosowań 4H. Dla ułatwienia identyfikacji zamontowanych wkładek gwintowych HELICOIL plus free running zostały one pomalowane odporną na ścieranie farbą w kolorze zielonym. Potwierdzeniem jakości jest znak w kształcie diamentu umieszczony za ostatnim zwoju wszystkich HELICOIL plus free rinning wykonanych przez firmę Bollhoff. HELICOIL plus SCREWALOCK HELICOIL plus SCREWLOCK posiada takie same właściwości techniczne gwintu jak HELICOIL plus free running. Różnica polega na tym, że HELI- COIL plus SCREWLOCK został dodatkowo zaopatrzony w obszar zaciskający śrubę, który spełnia funkcję zabezpieczającą przed odkręceniem (samohamowność). Zacisk śruby uzyskano poprzez jeden lub kilka wielokątnie ukształtowanych zwojów, które działają zaciskająco (hamująco) na bok zarysu gwintu wkręcanej śruby. W ten sposób powstaje elastyczno - sprężyste zamocowanie siłą tarcia. Osiągnięte przy tym momenty zaciskowe są porównywalne z danymi umieszczonymi w DIN 267 część 15, ISO 2320, lub też - w miarę zapotrzebowania - mogą zostać indywidualnie dopasowane. Wytyczne dla wartości momentów zaciskowych znajdują się w tabeli umieszczonej na stronie 7. Pomalowane na czerwono wkładki gwintowe HELICOIL plus SCREWLOCK, zaopatrzone również w znak jakości o kształcie diamentu znajdują zastosowanie w połączeniach wyłącznie ze śrubami wysokiej klasy wytrzymałości (od 8.8). W przypadku śrub wykonanych z materiałów wysokostopowych zalecamy stosowanie różnorodnych smarów wg zaleceń producentów. Obowiązują takie same sposoby wkręcania oraz momenty dokręcania, jak w przypadku HELICOIL plus free running. 4

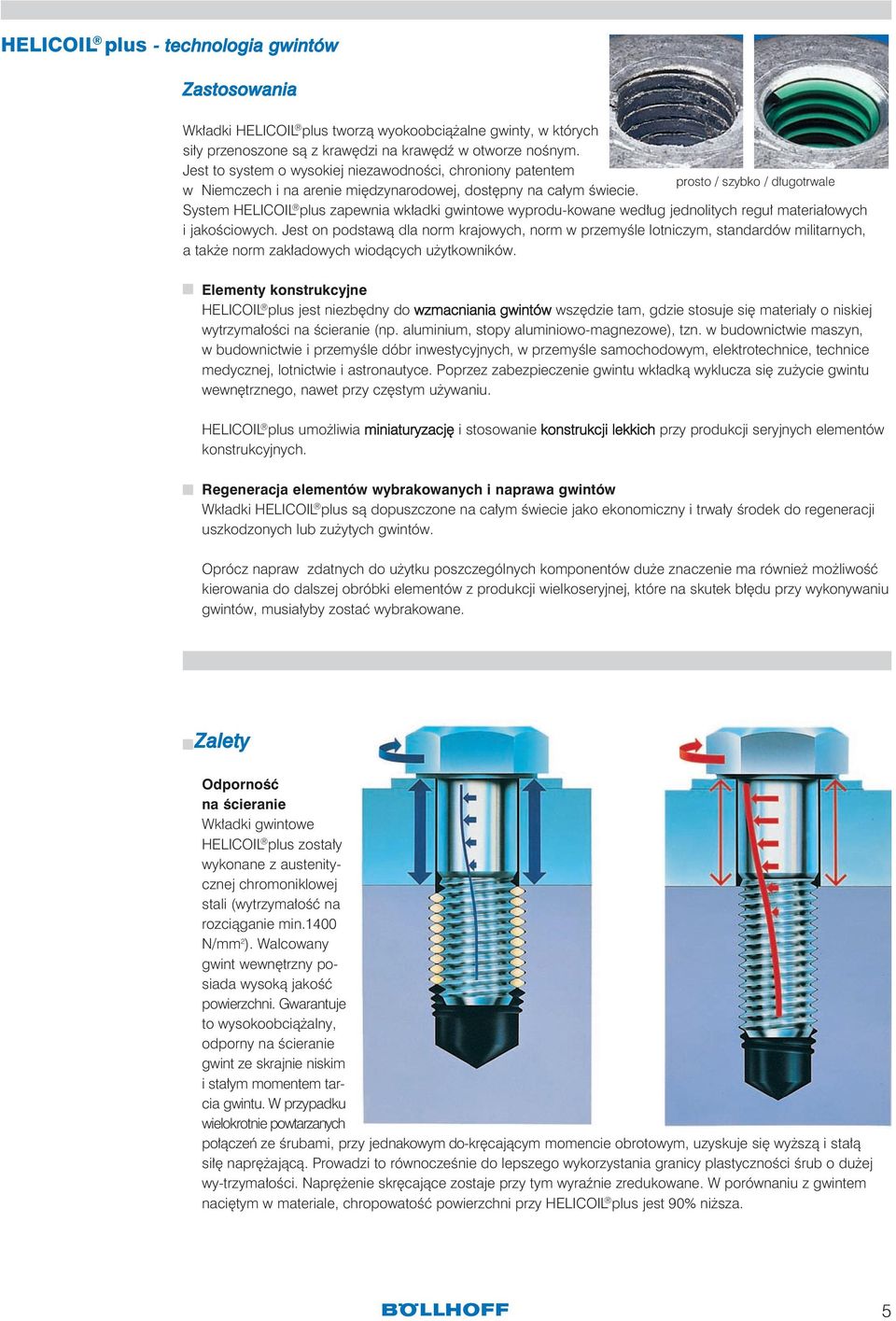

5 HELICOIL plus - technologia gwintów Zastosowania Wkładki HELICOIL plus tworzą wyokoobciążalne gwinty, w których siły przenoszone są z krawędzi na krawędź w otworze nośnym. Jest to system o wysokiej niezawodności, chroniony patentem w Niemczech i na arenie międzynarodowej, dostępny na całym świecie. prosto / szybko / długotrwale System HELICOIL plus zapewnia wkładki gwintowe wyprodu-kowane według jednolitych reguł materiałowych i jakościowych. Jest on podstawą dla norm krajowych, norm w przemyśle lotniczym, standardów militarnych, a także norm zakładowych wiodących użytkowników. Elementy konstrukcyjne HELICOIL plus jest niezbędny do wzmacniania gwintów wszędzie tam, gdzie stosuje się materiały o niskiej wytrzymałości na ścieranie (np. aluminium, stopy aluminiowo-magnezowe), tzn. w budownictwie maszyn, w budownictwie i przemyśle dóbr inwestycyjnych, w przemyśle samochodowym, elektrotechnice, technice medycznej, lotnictwie i astronautyce. Poprzez zabezpieczenie gwintu wkładką wyklucza się zużycie gwintu wewnętrznego, nawet przy częstym używaniu. HELICOIL plus umożliwia miniaturyzację i stosowanie konstrukcji lekkich przy produkcji seryjnych elementów konstrukcyjnych. Regeneracja elementów wybrakowanych i naprawa gwintów Wkładki HELICOIL plus są dopuszczone na całym świecie jako ekonomiczny i trwały środek do regeneracji uszkodzonych lub zużytych gwintów. Oprócz napraw zdatnych do użytku poszczególnych komponentów duże znaczenie ma również możliwość kierowania do dalszej obróbki elementów z produkcji wielkoseryjnej, które na skutek błędu przy wykonywaniu gwintów, musiałyby zostać wybrakowane. Zalety Odporność na ścieranie Wkładki gwintowe HELICOIL plus zostały wykonane z austenitycznej chromoniklowej stali (wytrzymałość na rozciąganie min.1400 N/mm 2 ). Walcowany gwint wewnętrzny posiada wysoką jakość powierzchni. Gwarantuje to wysokoobciążalny, odporny na ścieranie gwint ze skrajnie niskim i stałym momentem tarcia gwintu. W przypadku wielokrotnie powtarzanych połączeń ze śrubami, przy jednakowym do-kręcającym momencie obrotowym, uzyskuje się wyższą i stałą siłę naprężającą. Prowadzi to równocześnie do lepszego wykorzystania granicy plastyczności śrub o dużej wy-trzymałości. Naprężenie skręcające zostaje przy tym wyraźnie zredukowane. W porównaniu z gwintem naciętym w materiale, chropowatość powierzchni przy HELICOIL plus jest 90% niższa. 5

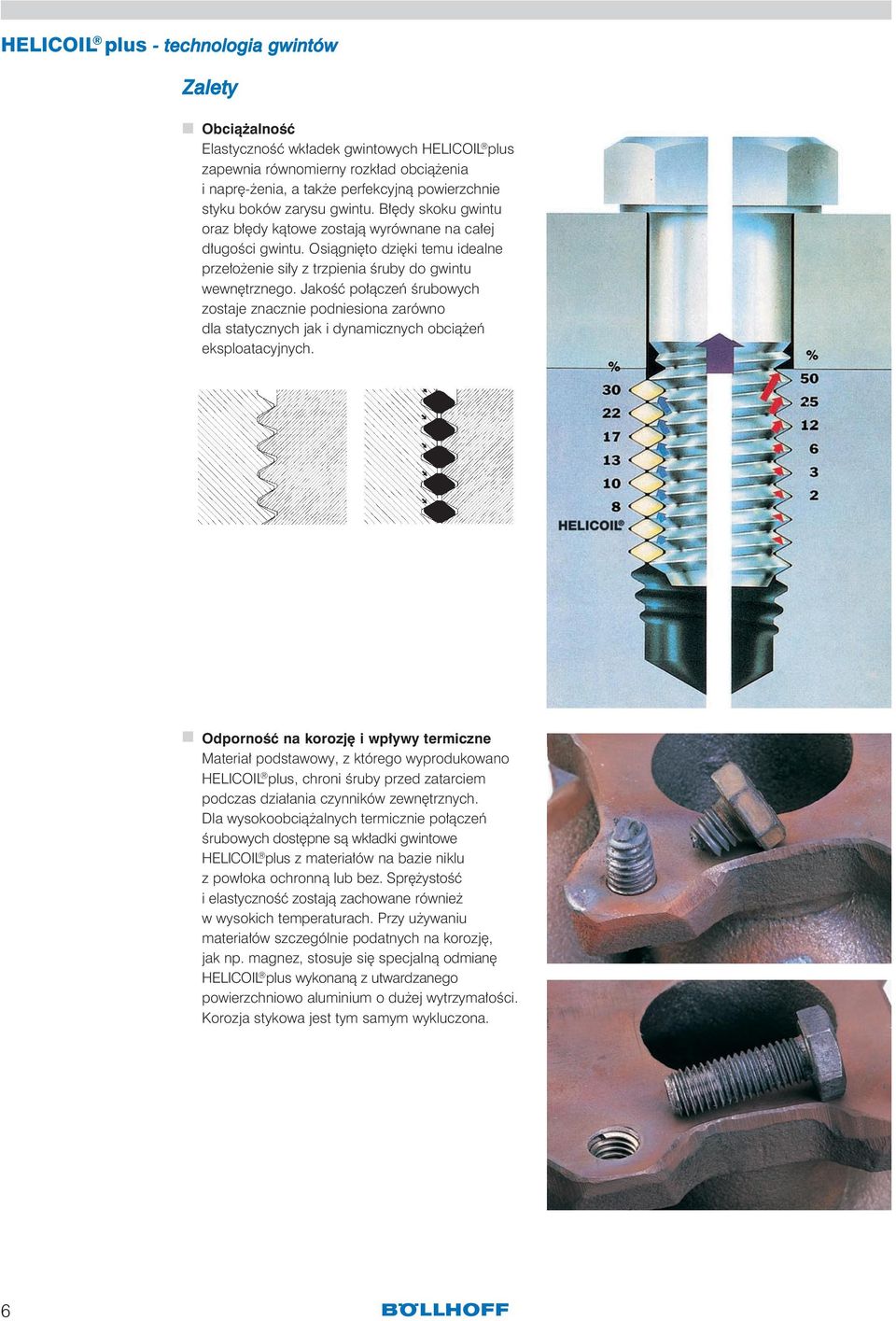

6 HELICOIL plus - technologia gwintów Zalety Obciążalność Elastyczność wkładek gwintowych HELICOIL plus zapewnia równomierny rozkład obciążenia i naprę-żenia, a także perfekcyjną powierzchnie styku boków zarysu gwintu. Błędy skoku gwintu oraz błędy kątowe zostają wyrównane na całej długości gwintu. Osiągnięto dzięki temu idealne przełożenie siły z trzpienia śruby do gwintu wewnętrznego. Jakość połączeń śrubowych zostaje znacznie podniesiona zarówno dla statycznych jak i dynamicznych obciążeń eksploatacyjnych. Odporność na korozję i wpływy termiczne Materiał podstawowy, z którego wyprodukowano HELICOIL plus, chroni śruby przed zatarciem podczas działania czynników zewnętrznych. Dla wysokoobciążalnych termicznie połączeń śrubowych dostępne są wkładki gwintowe HELICOIL plus z materiałów na bazie niklu z powłoka ochronną lub bez. Sprężystość i elastyczność zostają zachowane również w wysokich temperaturach. Przy używaniu materiałów szczególnie podatnych na korozję, jak np. magnez, stosuje się specjalną odmianę HELICOIL plus wykonaną z utwardzanego powierzchniowo aluminium o dużej wytrzymałości. Korozja stykowa jest tym samym wykluczona. 6

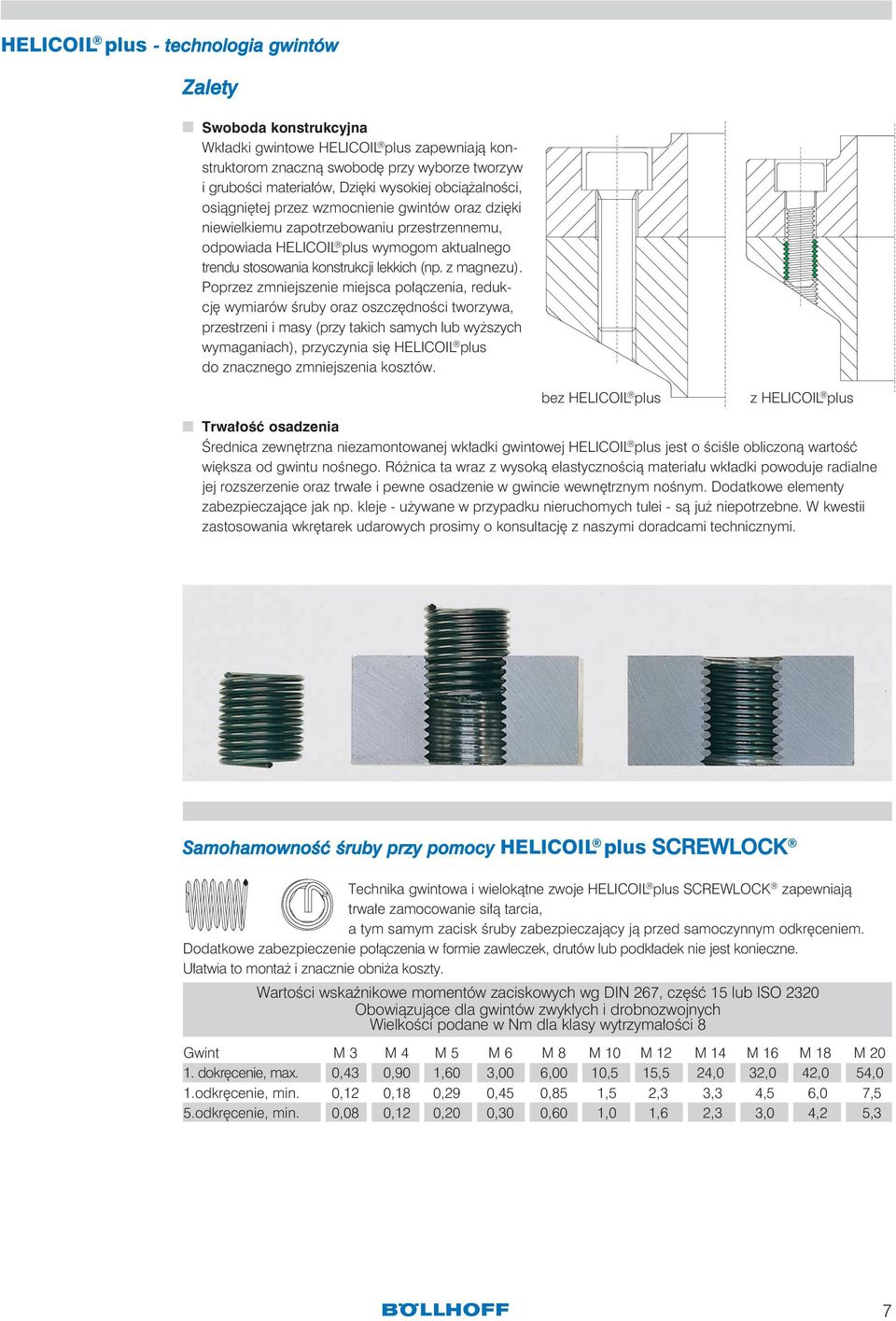

7 HELICOIL plus - technologia gwintów Zalety Swoboda konstrukcyjna Wkładki gwintowe HELICOIL plus zapewniają konstruktorom znaczną swobodę przy wyborze tworzyw i grubości materiałów, Dzięki wysokiej obciążalności, osiągniętej przez wzmocnienie gwintów oraz dzięki niewielkiemu zapotrzebowaniu przestrzennemu, odpowiada HELICOIL plus wymogom aktualnego trendu stosowania konstrukcji lekkich (np. z magnezu). Poprzez zmniejszenie miejsca połączenia, redukcję wymiarów śruby oraz oszczędności tworzywa, przestrzeni i masy (przy takich samych lub wyższych wymaganiach), przyczynia się HELICOIL plus do znacznego zmniejszenia kosztów. bez HELICOIL plus z HELICOIL plus Trwałość osadzenia Średnica zewnętrzna niezamontowanej wkładki gwintowej HELICOIL plus jest o ściśle obliczoną wartość większa od gwintu nośnego. Różnica ta wraz z wysoką elastycznością materiału wkładki powoduje radialne jej rozszerzenie oraz trwałe i pewne osadzenie w gwincie wewnętrznym nośnym. Dodatkowe elementy zabezpieczające jak np. kleje - używane w przypadku nieruchomych tulei - są już niepotrzebne. W kwestii zastosowania wkrętarek udarowych prosimy o konsultację z naszymi doradcami technicznymi. Samohamowność śruby przy pomocy HELICOIL plus SCREWLOCK Technika gwintowa i wielokątne zwoje HELICOIL plus SCREWLOCK zapewniają trwałe zamocowanie siłą tarcia, a tym samym zacisk śruby zabezpieczający ją przed samoczynnym odkręceniem. Dodatkowe zabezpieczenie połączenia w formie zawleczek, drutów lub podkładek nie jest konieczne. Ułatwia to montaż i znacznie obniża koszty. Wartości wskaźnikowe momentów zaciskowych wg DIN 267, część 15 lub ISO 2320 Obowiązujące dla gwintów zwykłych i drobnozwojnych Wielkości podane w Nm dla klasy wytrzymałości 8 Gwint M 3 M 4 M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 18 M dokręcenie, max. 0,43 0,90 1,60 3,00 6,00 10,5 15,5 24,0 32,0 42,0 54,0 1.odkręcenie, min. 0,12 0,18 0,29 0,45 0,85 1,5 2,3 3,3 4,5 6,0 7,5 5.odkręcenie, min. 0,08 0,12 0,20 0,30 0,60 1,0 1,6 2,3 3,0 4,2 5,3 7

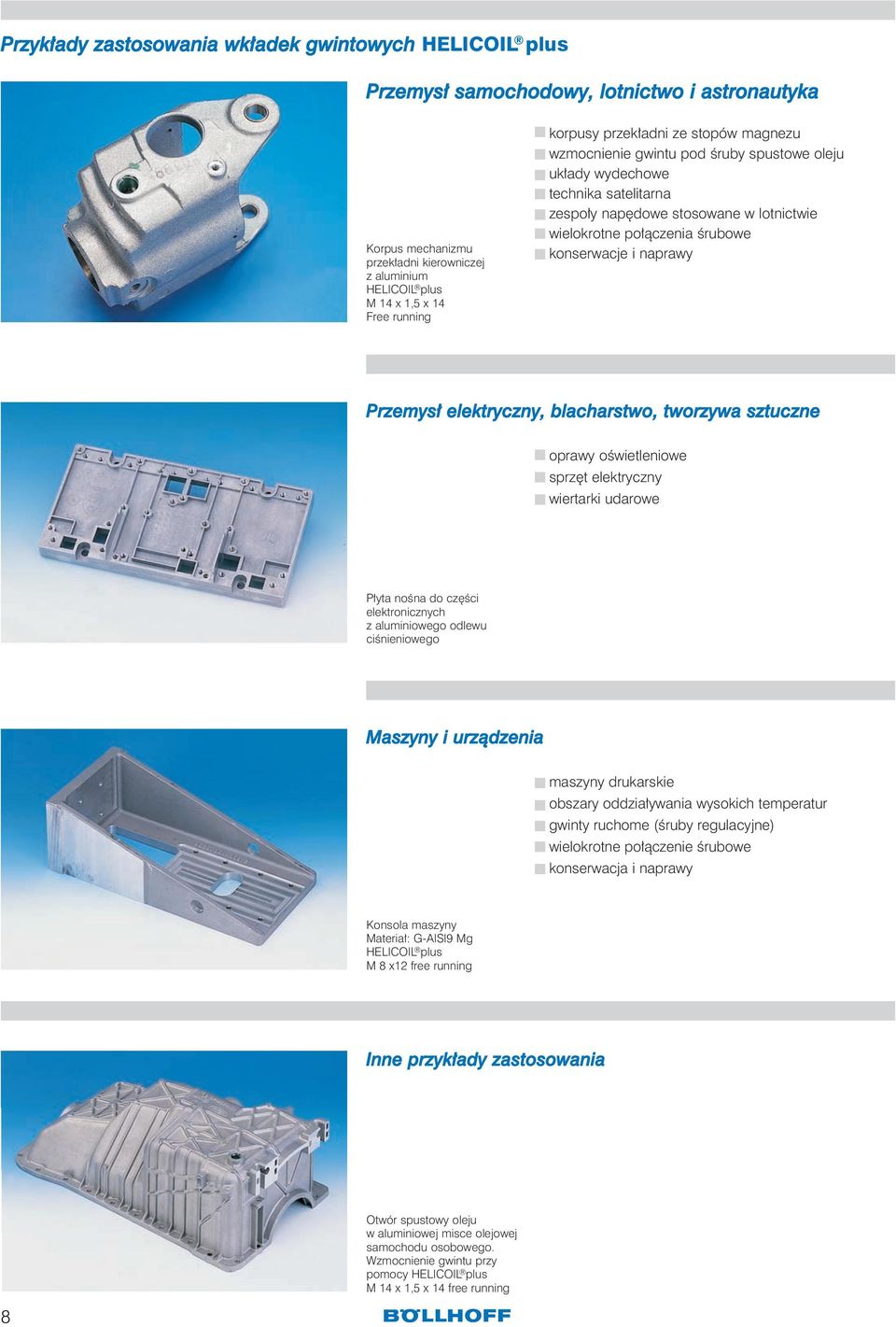

8 Przykłady zastosowania wkładek gwintowych HELICOIL plus Przemysł samochodowy, lotnictwo i astronautyka Korpus mechanizmu przekładni kierowniczej z aluminium HELICOIL plus M 14 x 1,5 x 14 Free running korpusy przekładni ze stopów magnezu wzmocnienie gwintu pod śruby spustowe oleju układy wydechowe technika satelitarna zespoły napędowe stosowane w lotnictwie wielokrotne połączenia śrubowe konserwacje i naprawy Przemysł elektryczny, blacharstwo, tworzywa sztuczne oprawy oświetleniowe sprzęt elektryczny wiertarki udarowe Płyta nośna do części elektronicznych z aluminiowego odlewu ciśnieniowego Maszyny i urządzenia maszyny drukarskie obszary oddziaływania wysokich temperatur gwinty ruchome (śruby regulacyjne) wielokrotne połączenie śrubowe konserwacja i naprawy Konsola maszyny Materiał: G-AISI9 Mg HELICOIL plus M 8 x12 free running Inne przykłady zastosowania Otwór spustowy oleju w aluminiowej misce olejowej samochodu osobowego. Wzmocnienie gwintu przy pomocy HELICOIL plus M 14 x 1,5 x 14 free running 8

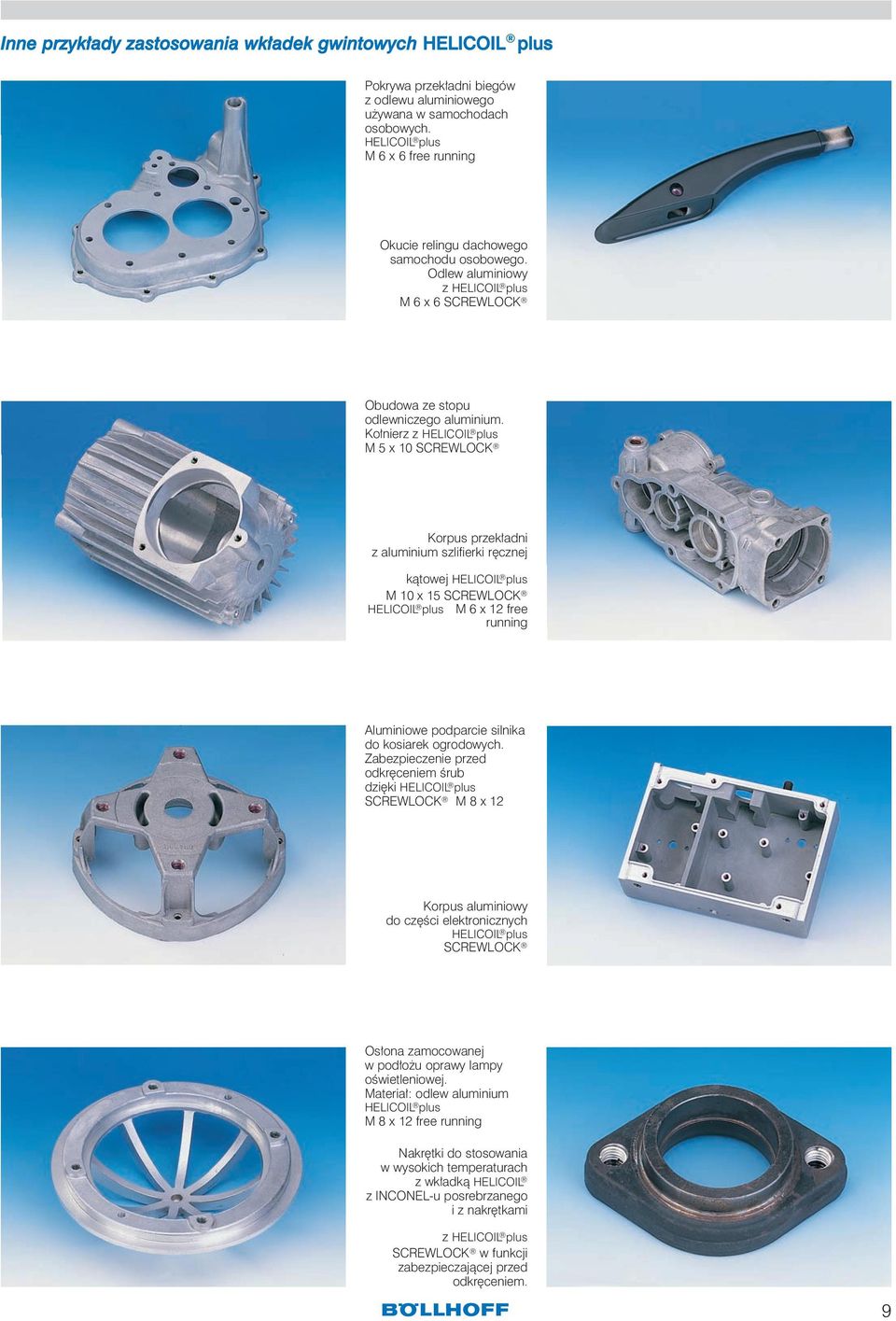

9 Inne przykłady zastosowania wkładek gwintowych HELICOIL plus Pokrywa przekładni biegów z odlewu aluminiowego używana w samochodach osobowych. HELICOIL plus M 6 x 6 free running Okucie relingu dachowego samochodu osobowego. Odlew aluminiowy z HELICOIL plus M 6 x 6 SCREWLOCK Obudowa ze stopu odlewniczego aluminium. Kołnierz z HELICOIL plus M 5 x 10 SCREWLOCK Korpus przekładni z aluminium szlifierki ręcznej kątowej HELICOIL plus M 10 x 15 SCREWLOCK HELICOIL plus M 6 x 12 free running Aluminiowe podparcie silnika do kosiarek ogrodowych. Zabezpieczenie przed odkręceniem śrub dzięki HELICOIL plus SCREWLOCK M 8 x 12 Korpus aluminiowy do części elektronicznych HELICOIL plus SCREWLOCK Osłona zamocowanej w podłożu oprawy lampy oświetleniowej. Materiał: odlew aluminium HELICOIL plus M 8 x 12 free running Nakrętki do stosowania w wysokich temperaturach z wkładką HELICOIL z INCONEL-u posrebrzanego i z nakrętkami z HELICOIL plus SCREWLOCK w funkcji zabezpieczającej przed odkręceniem. 9

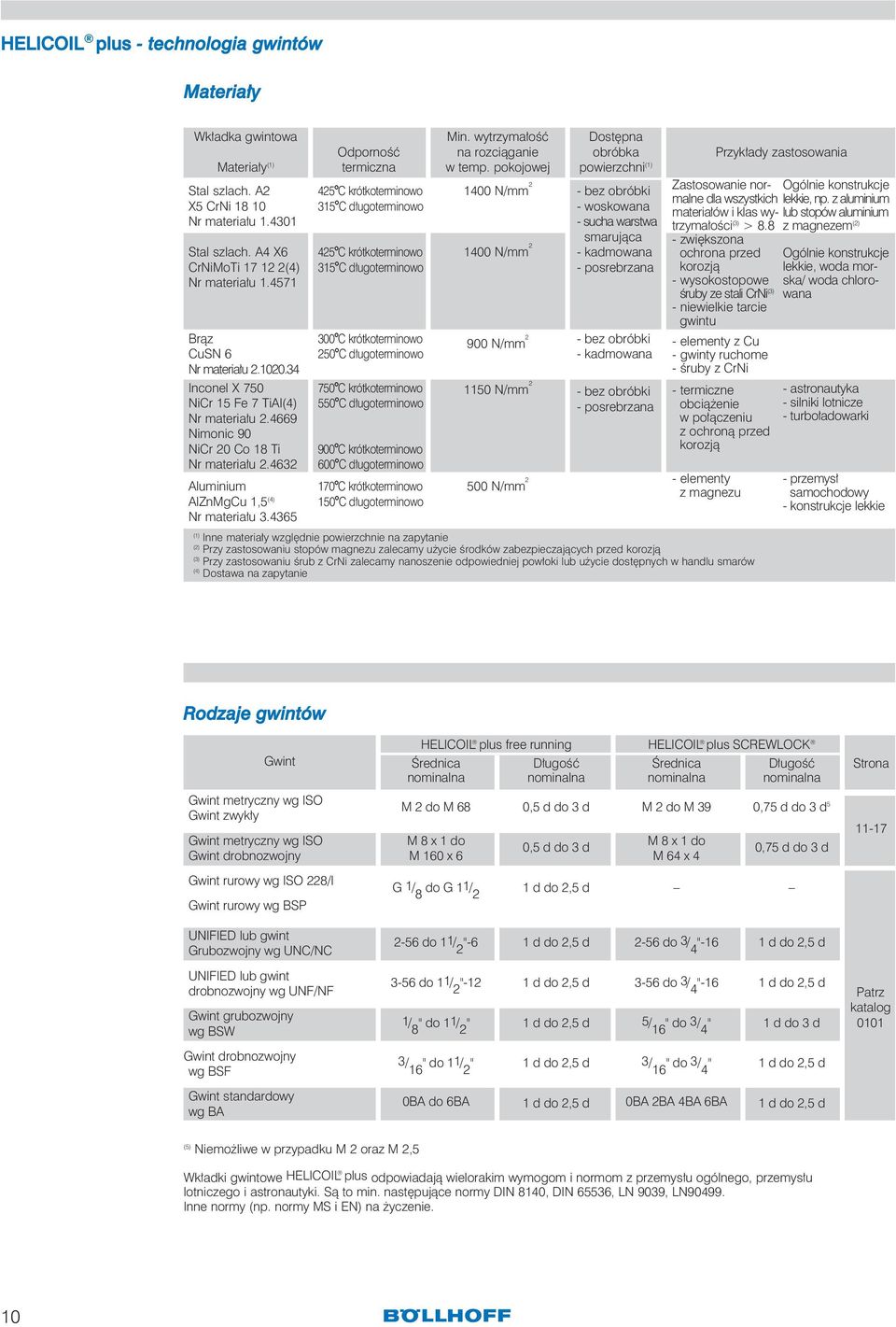

10 HELICOIL plus - technologia gwintów Materiały Wkładka gwintowa Materiały (1) Stal szlach. A2 X5 CrNi Nr materiału Stal szlach. A4 X6 CrNiMoTi (4) Nr materiału Brąz CuSN 6 Nr materiału Inconel X 750 NiCr 15 Fe 7 TiAl(4) Nr materiału Nimonic 90 NiCr 20 Co 18 Ti Nr materiału Aluminium AlZnMgCu 1,5 (4) Nr materiału Odporność termiczna 425 C krótkoterminowo 315 C długoterminowo 425 C krótkoterminowo 315 C długoterminowo 300 C krótkoterminowo 250 C długoterminowo 750 C krótkoterminowo 550 C długoterminowo 900 C krótkoterminowo 600 C długoterminowo 170 C krótkoterminowo 150 C długoterminowo Min. wytrzymałość na rozciąganie w temp. pokojowej 1400 N/mm N/mm N/mm N/mm N/mm 2 Dostępna obróbka powierzchni (1) - bez obróbki - woskowana - sucha warstwa smarująca - kadmowana - posrebrzana - bez obróbki - kadmowana - bez obróbki - posrebrzana Przykłady zastosowania Zastosowanie normalne dla wszystkich materiałów i klas wytrzymałości (3) > zwiększona ochrona przed korozją - wysokostopowe śruby ze stali CrNi (3) - niewielkie tarcie gwintu - elementy z Cu - gwinty ruchome - śruby z CrNi - termiczne obciążenie w połączeniu z ochroną przed korozją - elementy z magnezu Ogólnie konstrukcje lekkie, np. z aluminium lub stopów aluminium z magnezem (2) Ogólnie konstrukcje lekkie, woda morska/ woda chlorowana - astronautyka - silniki lotnicze - turboładowarki - przemysł samochodowy - konstrukcje lekkie (1) Inne materiały względnie powierzchnie na zapytanie (2) Przy zastosowaniu stopów magnezu zalecamy użycie środków zabezpieczających przed korozją (3) Przy zastosowaniu śrub z CrNi zalecamy nanoszenie odpowiedniej powłoki lub użycie dostępnych w handlu smarów (4) Dostawa na zapytanie Rodzaje gwintów HELICOIL plus free running HELICOIL plus SCREWLOCK Gwint Średnica Długość Średnica Długość Strona nominalna nominalna nominalna nominalna Gwint metryczny wg ISO M 2 do M 68 0,5 d do 3 d M 2 do M 39 0,75 d do 3 d 5 Gwint zwykły Gwint metryczny wg ISO M 8 x 1 do M 8 x 1 do 0,5 d do 3 d 0,75 d do 3 d Gwint drobnozwojny M 160 x 6 M 64 x Gwint rurowy wg ISO 228/l Gwint rurowy wg BSP UNIFIED lub gwint Grubozwojny wg UNC/NC UNIFIED lub gwint drobnozwojny wg UNF/NF Gwint grubozwojny wg BSW Gwint drobnozwojny wg BSF Gwint standardowy wg BA G 1/ do G 11/ d do 2,5 d 2-56 do 11/ " d do 2,5 d 2-56 do 3/ " d do 2,5 d 3-56 do 11/ " d do 2,5 d 3-56 do 3/ " d do 2,5 d 1/ " do 11/ " d do 2,5 d 5/ " do 3/ " d do 3 d 3/ " do 11/ " d do 2,5 d 3/ " do 3/ " d do 2,5 d 0BA do 6BA 1 d do 2,5 d 0BA 2BA 4BA 6BA 1 d do 2,5 d Patrz katalog 0101 (5) Niemożliwe w przypadku M 2 oraz M 2,5 Wkładki gwintowe HELICOIL plus odpowiadają wielorakim wymogom i normom z przemysłu ogólnego, przemysłu lotniczego i astronautyki. Są to min. następujące normy DIN 8140, DIN 65536, LN 9039, LN Inne normy (np. normy MS i EN) na życzenie. 10

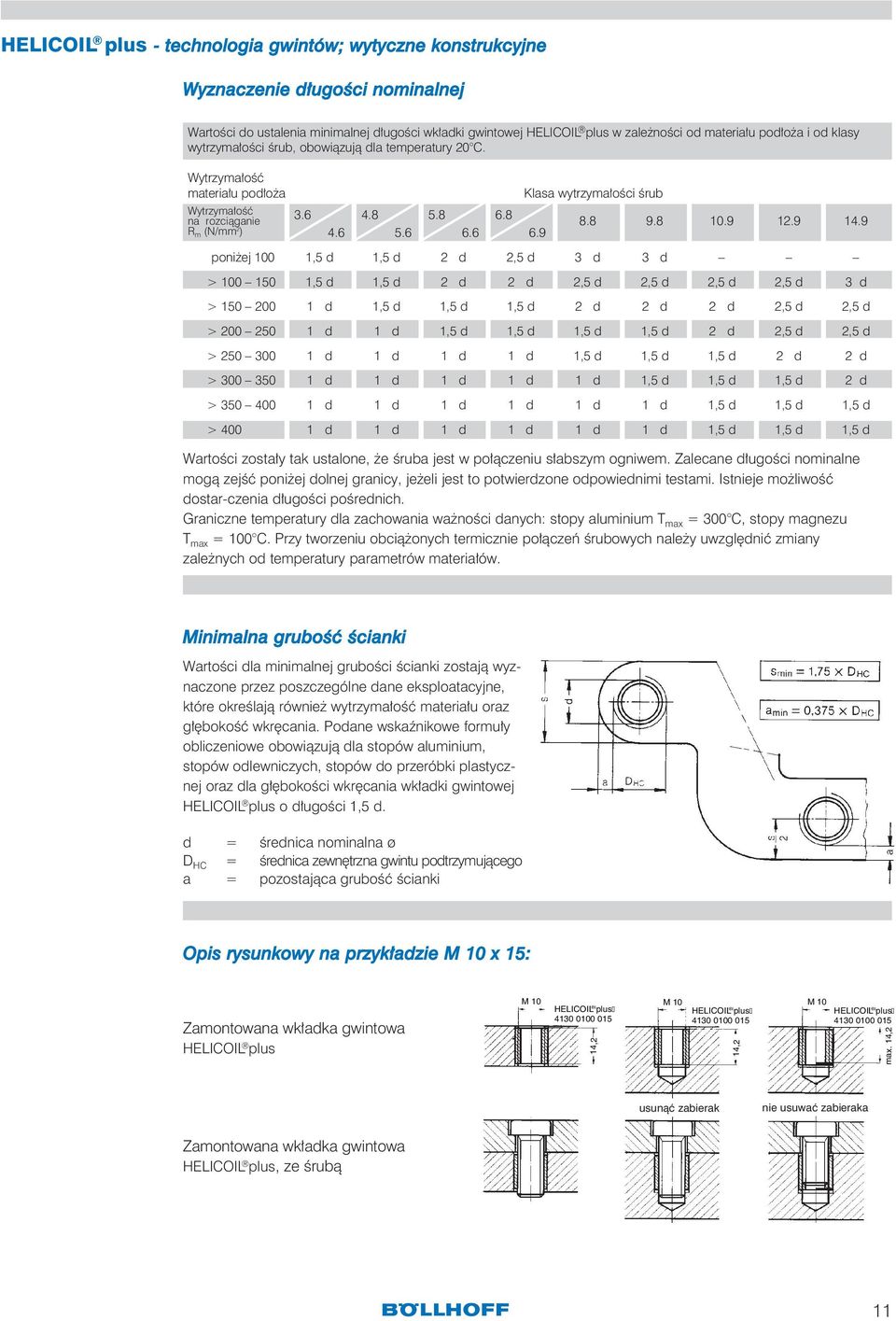

11 HELICOIL plus - technologia gwintów; wytyczne konstrukcyjne Wyznaczenie długości nominalnej Wartości do ustalenia minimalnej długości wkładki gwintowej HELICOIL plus w zależności od materiału podłoża i od klasy wytrzymałości śrub, obowiązują dla temperatury 20 C. Wytrzymałość materiału podłoża Klasa wytrzymałości śrub Wytrzymałość na rozciąganie R R m (N/mm 2 m (N/mm 2 ) ) poniżej 100 1,5 d 1,5 d 2 d 2,5 d 3 d 3 d > ,5 d 1,5 d 2 d 2 d 2,5 d 2,5 d 2,5 d 2,5 d 3 d > d 1,5 d 1,5 d 1,5 d 2 d 2 d 2 d 2,5 d 2,5 d > d 1 d 1,5 d 1,5 d 1,5 d 1,5 d 2 d 2,5 d 2,5 d > d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d 2 d 2 d > d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d 2 d > d 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d > d 1 d 1 d 1 d 1 d 1 d 1,5 d 1,5 d 1,5 d Wartości zostały tak ustalone, że śruba jest w połączeniu słabszym ogniwem. Zalecane długości nominalne mogą zejść poniżej dolnej granicy, jeżeli jest to potwierdzone odpowiednimi testami. Istnieje możliwość dostar-czenia długości pośrednich. Graniczne temperatury dla zachowania ważności danych: stopy aluminium T max = 300 C, stopy magnezu T max = 100 C. Przy tworzeniu obciążonych termicznie połączeń śrubowych należy uwzględnić zmiany zależnych od temperatury parametrów materiałów. Minimalna grubość ścianki Wartości dla minimalnej grubości ścianki zostają wyznaczone przez poszczególne dane eksploatacyjne, które określają również wytrzymałość materiału oraz głębokość wkręcania. Podane wskaźnikowe formuły obliczeniowe obowiązują dla stopów aluminium, stopów odlewniczych, stopów do przeróbki plastycznej oraz dla głębokości wkręcania wkładki gwintowej HELICOIL plus o długości 1,5 d. d = średnica nominalna ø D HC = średnica zewnętrzna gwintu podtrzymującego a = pozostająca grubość ścianki Opis rysunkowy na przykładzie M 10 x 15: Zamontowana wkładka gwintowa HELICOIL plus M 10 M 10 M 10 HELICOIL plus HELICOIL plus HELICOIL plus ,2 14,2 max. 14,2 usunąć zabierak nie usuwać zabieraka Zamontowana wkładka gwintowa HELICOIL plus, ze śrubą 11

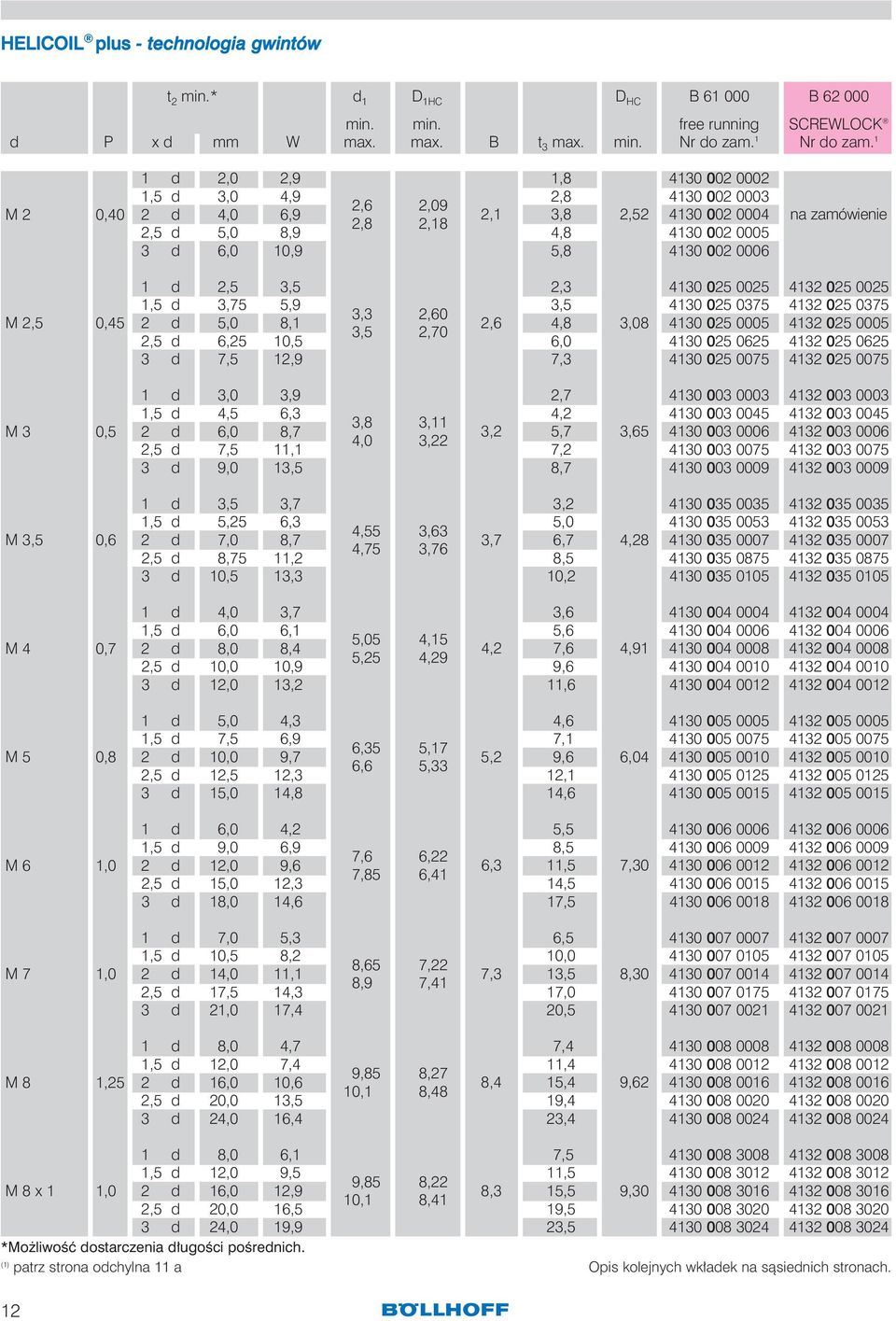

12 HELICOIL plus - technologia gwintów t 2 min.* d 1 D 1HC D HC B B min. min. free running SCREWLOCK d P 00x d mm W max. max. B t 3 max. min. Nr do zam. 1 Nr do zam. 1 1,0 d 2,0 2,9 1, ,5 d 3,0 4,9 2, ,6 2,09 M 2 0,40 2,0 d 4,0 6,9 2,1 3,8 2, na zamówienie 2,8 2,18 2,5 d 5,0 8,9 4, ,0 d 6,0 10,9 5, ,0 d 2,5 3,5 2, ,5 d 3,75 5,9 3, ,3 2,60 M 2,5 0,45 2,0 d 5,0 8,1 2,6 4,8 3, ,5 2,70 2,5 d 6,25 10,5 6, ,0 d 7,5 12,9 7, ,0 d 3,0 3,9 2, ,5 d 4,5 6,3 4, ,8 3,11 M 3 0,5 2,0 d 6,0 8,7 3,2 5,7 3, ,0 3,22 2,5 d 7,5 11,1 7, ,0 d 9,0 13,5 8, ,0 d 3,5 3,7 3, ,5 d 5,25 6,3 5, ,55 3,63 M 3,5 0,6 2,0 d 7,0 8,7 3,7 6,7 4, ,75 3,76 2,5 d 8,75 11,2 8, ,0 d 10,5 13,3 10, ,0 d 4,0 3,7 3, ,5 d 6,0 6,1 5, ,05 4,15 M 4 0,7 2,0 d 8,0 8,4 4,2 7,6 4, ,25 4,29 2,5 d 10,0 10,9 9, ,0 d 12,0 13,2 11, ,0 d 5,0 4,3 4, ,5 d 7,5 6,9 7, ,35 5,17 M 5 0,8 2,0 d 10,0 9,7 5,2 9,6 6, ,6 5,33 2,5 d 12,5 12,3 12, ,0 d 15,0 14,8 14, ,0 d 6,0 4,2 5, ,5 d 9,0 6,9 8, ,6 6,22 M 6 1,0 2,0 d 12,0 9,6 6,3 11,5 7, ,85 6,41 2,5 d 15,0 12,3 14, ,0 d 18,0 14,6 17, ,0 d 7,0 5,3 6, ,5 d 10,5 8,2 10, ,65 7,22 M 7 1,0 2,0 d 14,0 11,1 7,3 13,5 8, ,9 7,41 2,5 d 17,5 14,3 17, ,0 d 21,0 17,4 20, ,0 d 8,0 4,7 7, ,5 d 12,0 7,4 11, ,85 8,27 M 8 1,25 2,0 d 16,0 10,6 8,4 15,4 9, ,1 8,48 2,5 d 20,0 13,5 19, ,0 d 24,0 16,4 23, ,0 d 8,0 6,1 7, ,5 d 12,0 9,5 11, ,85 8,22 M 8 x 1 1,0 2,0 d 16,0 12,9 8,3 15,5 9, ,1 8,41 2,5 d 20,0 16,5 19, ,0 d 24,0 19,9 23, *Możliwość dostarczenia długości pośrednich. (1) patrz strona odchylna 11 a Opis kolejnych wkładek na sąsiednich stronach. 12

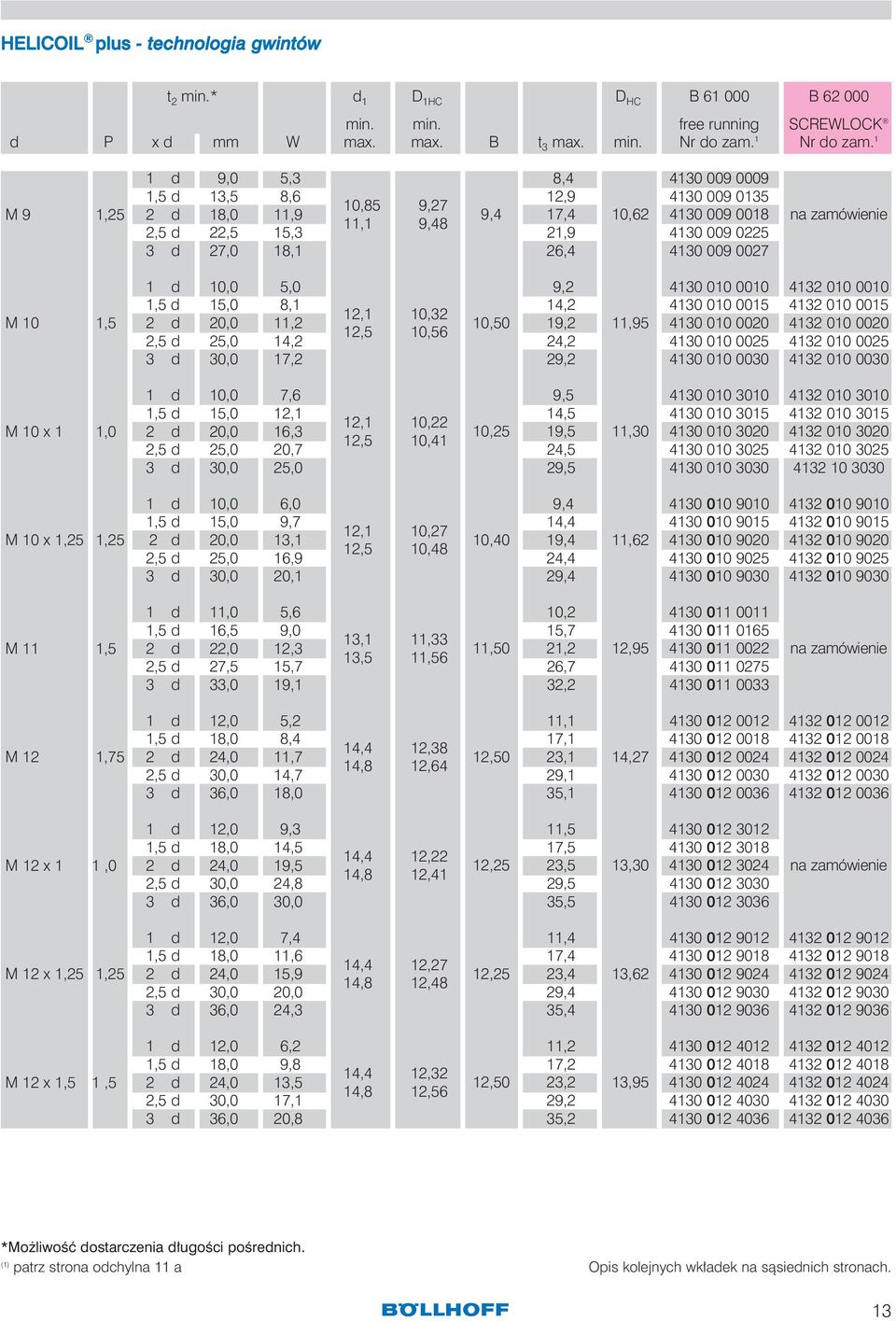

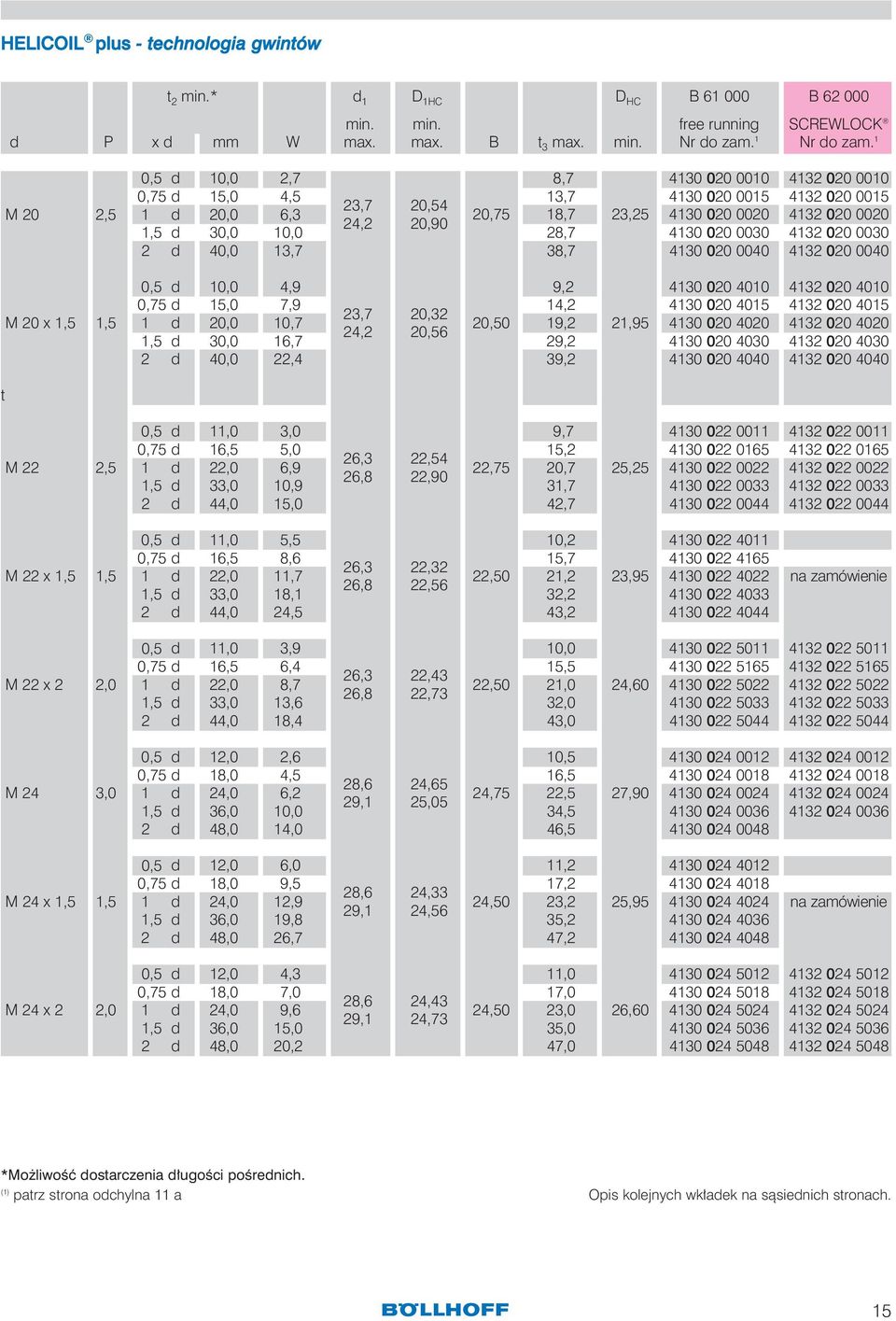

13 HELICOIL plus - technologia gwintów t 2 min.* d 1 D 1HC D HC B B min. min. free running SCREWLOCK d P 00x d mm W max. max. B t 3 max. min. Nr do zam. 1 Nr do zam. 1 1,0 d 9,0 5,3 8, ,5 d 13,5 8,6 12, ,85 9,27 M 9 1,25 2,0 d 18,0 11,9 9,4 17,4 10, na zamówienie 11,1 9,48 2,5 d 22,5 15,3 21, ,0 d 27,0 18,1 26, ,0 d 10,0 5,0 9, ,5 d 15,0 8,1 14, ,1 10,32 M 10 1,5 2,0 d 20,0 11,2 10,50 19,2 11, ,5 10,56 2,5 d 25,0 14,2 24, ,0 d 30,0 17,2 29, ,0 d 10,0 7,6 9, ,5 d 15,0 12,1 14, ,1 10,22 M 10 x 1 1,0 2,0 d 20,0 16,3 10,25 19,5 11, ,5 10,41 2,5 d 25,0 20,7 24, ,0 d 30,0 25,0 29, ,0 d 10,0 6,0 9, ,5 d 15,0 9,7 14, ,1 10,27 M 10 x 1,25 1,25 2 d 20,0 13,1 10,40 19,4 11, ,5 10,48 2,5 d 25,0 16,9 24, ,0 d 30,0 20,1 29, ,0 d 11,0 5,6 10, ,5 d 16,5 9,0 15, ,1 11,33 M 11 1,5 2,0 d 22,0 12,3 11,50 21,2 12, na zamówienie 13,5 11,56 2,5 d 27,5 15,7 26, ,0 d 33,0 19,1 32, ,0 d 12,0 5,2 11, ,5 d 18,0 8,4 17, ,4 12,38 M 12 1,75 2,0 d 24,0 11,7 12,50 23,1 14, ,8 12,64 2,5 d 30,0 14,7 29, ,0 d 36,0 18,0 35, ,0 d 12,0 9,3 11, ,5 d 18,0 14,5 17, ,4 12,22 M 12 x 1 1,0 2,0 d 24,0 19,5 12,25 23,5 13, na zamówienie 14,8 12,41 2,5 d 30,0 24,8 29, ,0 d 36,0 30,0 35, ,0 d 12,0 7,4 11, ,5 d 18,0 11,6 17, ,4 12,27 M 12 x 1,25 1,25 2,0 d 24,0 15,9 12,25 23,4 13, ,8 12,48 2,5 d 30,0 20,0 29, ,0 d 36,0 24,3 35, ,0 d 12,0 6,2 11, ,5 d 18,0 9,8 17, ,4 12,32 M 12 x 1,5 1,5 2,0 d 24,0 13,5 12,50 23,2 13, ,8 12,56 2,5 d 30,0 17,1 29, ,0 d 36,0 20,8 35, *Możliwość dostarczenia długości pośrednich. (1) patrz strona odchylna 11 a Opis kolejnych wkładek na sąsiednich stronach. 13

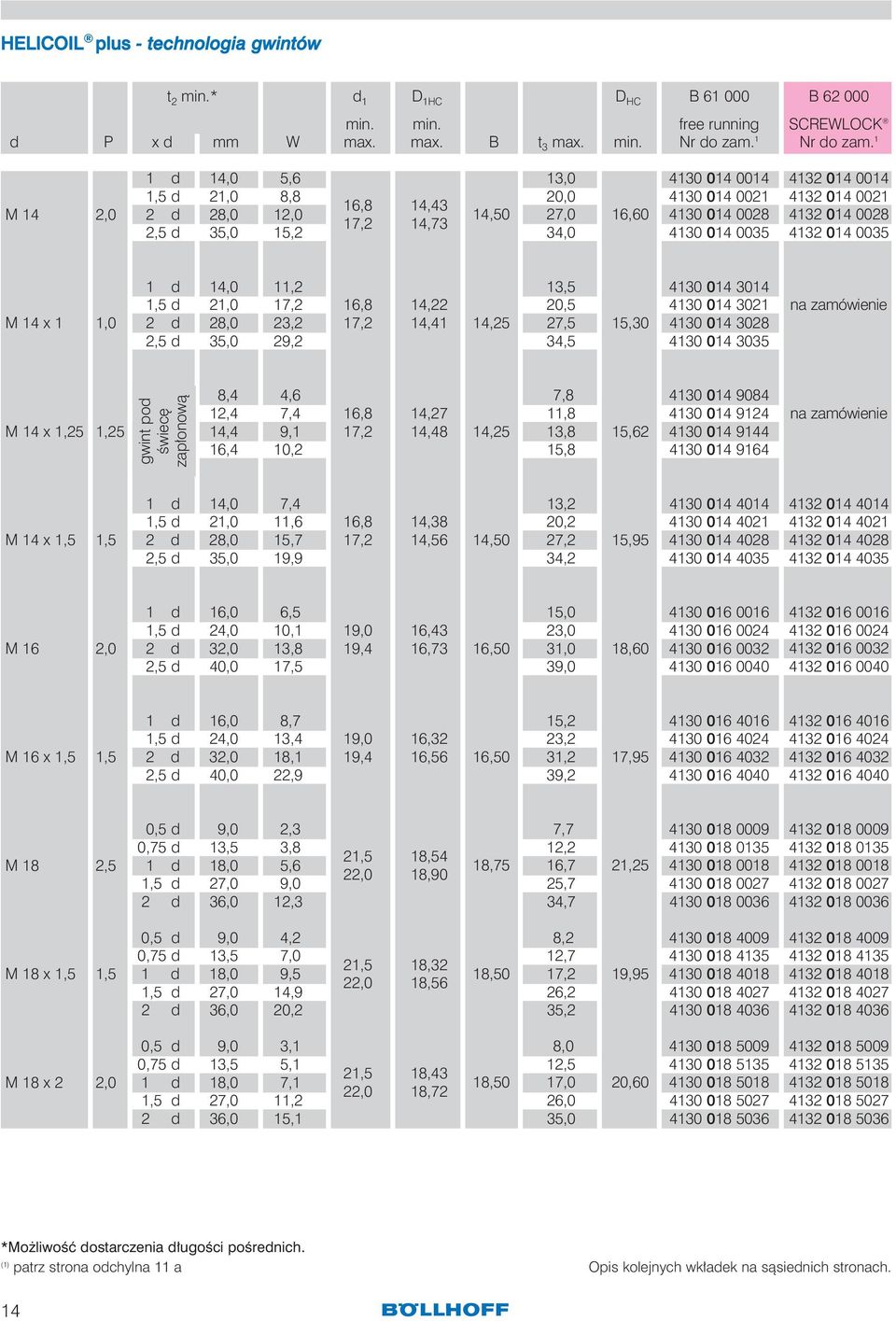

14 HELICOIL plus - technologia gwintów t 2 min.* d 1 D 1HC D HC B B min. min. free running SCREWLOCK d P 00x d mm W max. max. B t 3 max. min. Nr do zam. 1 Nr do zam. 1 1,0 d 14,0 5,6 13, ,5 d 21,0 8,8 20, ,8 14,43 M 14 2,0 2,0 d 28,0 12,0 14,50 27,0 16, ,2 14,73 2,5 d 35,0 15,2 34, ,0 d 14,0 11,2 13, ,5 d 21,0 17,2 16,8 14,22 20, na zamówienie M 14 x 1 1,0 2,0 d 28,0 23,2 17,2 14,41 14,25 27,5 15, ,5 d 35,0 29,2 34, ,4 4,6 7, ,4 7,4 16,8 14,27 11, na zamówienie M 14 x 1,25 1,25 14,4 9,1 17,2 14,48 14,25 13,8 15, gwint pod świecę zapłonową 16,4 10,2 15, ,0 d 14,0 7,4 13, ,5 d 21,0 11,6 16,8 14,38 20, M 14 x 1,5 1,5 2,0 d 28,0 15,7 17,2 14,56 14,50 27,2 15, ,5 d 35,0 19,9 34, ,0 d 16,0 6,5 15, ,5 d 24,0 10,1 19,0 16,43 23, M 16 2,0 2,0 d 32,0 13,8 19,4 16,73 16,50 31,0 18, ,5 d 40,0 17,5 39, ,0 d 16,0 8,7 15, ,5 d 24,0 13,4 19,0 16,32 23, M 16 x 1,5 1,5 2,0 d 32,0 18,1 19,4 16,56 16,50 31,2 17, ,5 d 40,0 22,9 39, ,5 d 9,0 2,3 7, ,75 d 13,5 3,8 12, ,5 18,54 M 18 2,5 1,0 d 18,0 5,6 18,75 16,7 21, ,0 18,90 1,5 d 27,0 9,0 25, ,0 d 36,0 12,3 34, ,5 d 9,0 4,2 8, ,75 d 13,5 7,0 12, ,5 18,32 M 18 x 1,5 1,5 1,0 d 18,0 9,5 18,50 17,2 19, ,0 18,56 1,5 d 27,0 14,9 26, ,0 d 36,0 20,2 35, ,5 d 9,0 3,1 8, ,75 d 13,5 5,1 12, ,5 18,43 M 18 x 2 2,0 1,0 d 18,0 7,1 18,50 17,0 20, ,0 18,72 1,5 d 27,0 11,2 26, ,0 d 36,0 15,1 35, *Możliwość dostarczenia długości pośrednich. (1) patrz strona odchylna 11 a Opis kolejnych wkładek na sąsiednich stronach. 14

15 HELICOIL plus - technologia gwintów t 2 min.* d 1 D 1HC D HC B B min. min. free running SCREWLOCK d P 00x d mm W max. max. B t 3 max. min. Nr do zam. 1 Nr do zam. 1 0,5 d 10,0 2,7 8, ,75 d 15,0 4,5 13, ,7 20,54 M 20 2,5 1,0 d 20,0 6,3 20,75 18,7 23, ,2 20,90 1,5 d 30,0 10,0 28, ,0 d 40,0 13,7 38, ,5 d 10,0 4,9 9, ,75 d 15,0 7,9 14, ,7 20,32 M 20 x 1,5 1,5 1,0 d 20,0 10,7 20,50 19,2 21, ,2 20,56 1,5 d 30,0 16,7 29, ,0 d 40,0 22,4 39, t 0,5 d 11,0 3,0 9, ,75 d 16,5 5,0 15, ,3 22,54 M 22 2,5 1,0 d 22,0 6,9 22,75 20,7 25, ,8 22,90 1,5 d 33,0 10,9 31, ,0 d 44,0 15,0 42, ,5 d 11,0 5,5 10, ,75 d 16,5 8,6 15, ,3 22,32 M 22 x 1,5 1,5 1,0 d 22,0 11,7 22,50 21,2 23, na zamówienie 26,8 22,56 1,5 d 33,0 18,1 32, ,0 d 44,0 24,5 43, ,5 d 11,0 3,9 10, ,75 d 16,5 6,4 15, ,3 22,43 M 22 x 2 2,0 1,0 d 22,0 8,7 22,50 21,0 24, ,8 22,73 1,5 d 33,0 13,6 32, ,0 d 44,0 18,4 43, ,5 d 12,0 2,6 10, ,75 d 18,0 4,5 16, ,6 24,65 M 24 3,0 1,0 d 24,0 6,2 24,75 22,5 27, ,1 25,05 1,5 d 36,0 10,0 34, ,0 d 48,0 14,0 46, ,5 d 12,0 6,0 11, ,75 d 18,0 9,5 17, ,6 24,33 M 24 x 1,5 1,5 1,0 d 24,0 12,9 24,50 23,2 25, na zamówienie 29,1 24,56 1,5 d 36,0 19,8 35, ,0 d 48,0 26,7 47, ,5 d 12,0 4,3 11, ,75 d 18,0 7,0 17, ,6 24,43 M 24 x 2 2,0 1,0 d 24,0 9,6 24,50 23,0 26, ,1 24,73 1,5 d 36,0 15,0 35, ,0 d 48,0 20,2 47, *Możliwość dostarczenia długości pośrednich. (1) patrz strona odchylna 11 a Opis kolejnych wkładek na sąsiednich stronach. 15

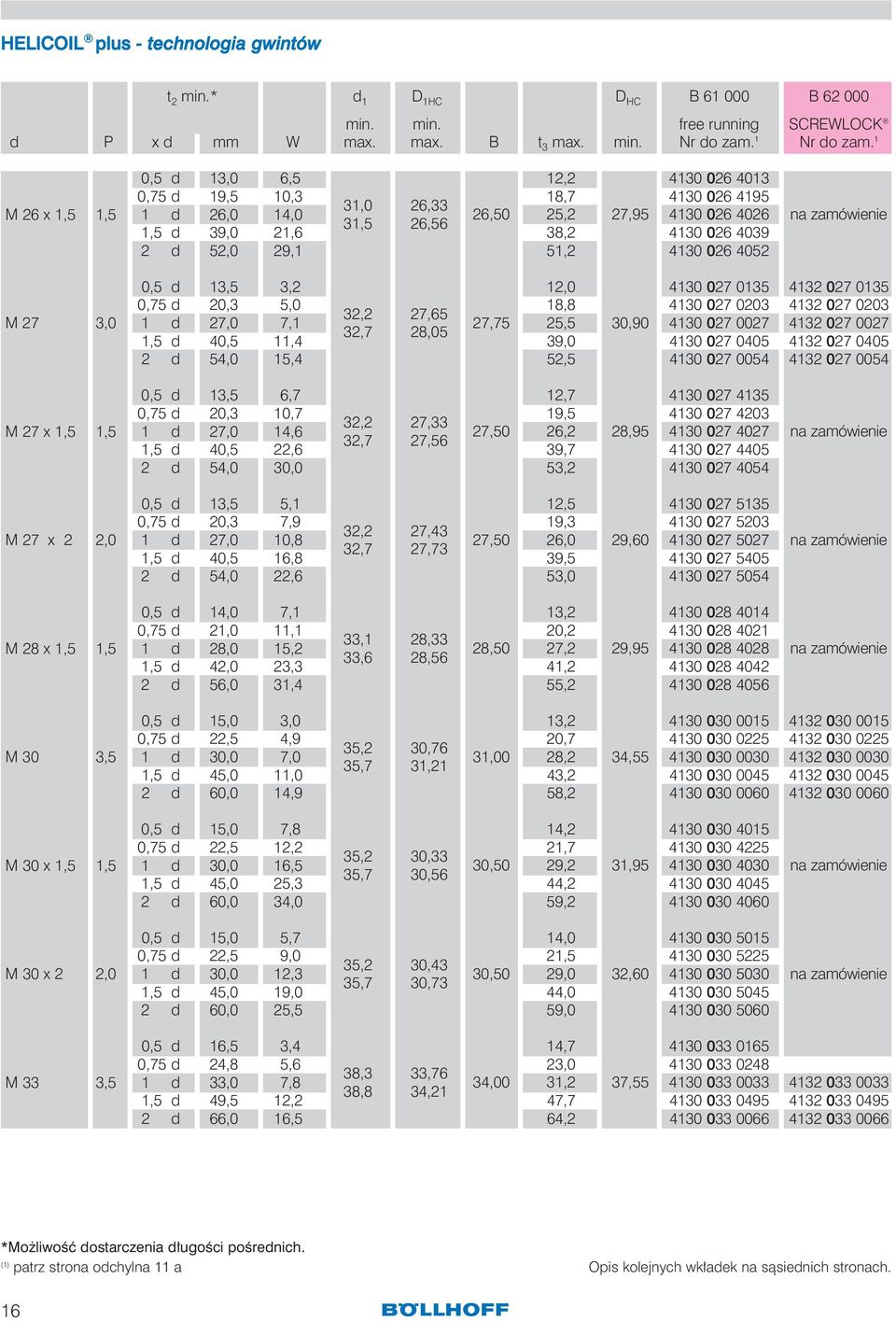

16 HELICOIL plus - technologia gwintów t 2 min.* d 1 D 1HC D HC B B min. min. free running SCREWLOCK d P 00x d mm W max. max. B t 3 max. min. Nr do zam. 1 Nr do zam. 1 0,5 d 13,0 6,5 12, ,75 d 19,5 10,3 18, ,0 26,33 M 26 x 1,5 1,5 1,0 d 26,0 14,0 26,50 25,2 27, na zamówienie 31,5 26,56 1,5 d 39,0 21,6 38, ,0 d 52,0 29,1 51, ,5 d 13,5 3,2 12, ,75 d 20,3 5,0 18, ,2 27,65 M 27 3,0 1,0 d 27,0 7,1 27,75 25,5 30, ,7 28,05 1,5 d 40,5 11,4 39, ,0 d 54,0 15,4 52, ,5 d 13,5 6,7 12, ,75 d 20,3 10,7 19, ,2 27,33 M 27 x 1,5 1,5 1,0 d 27,0 14,6 27,50 26,2 28, na zamówienie 32,7 27,56 1,5 d 40,5 22,6 39, ,0 d 54,0 30,0 53, ,5 d 13,5 5,1 12, ,75 d 20,3 7,9 19, ,2 27,43 M 27 x 2 2,0 1,0 d 27,0 10,8 27,50 26,0 29, na zamówienie 32,7 27,73 1,5 d 40,5 16,8 39, ,0 d 54,0 22,6 53, ,5 d 14,0 7,1 13, ,75 d 21,0 11,1 20, ,1 28,33 M 28 x 1,5 1,5 1,0 d 28,0 15,2 28,50 27,2 29, na zamówienie 33,6 28,56 1,5 d 42,0 23,3 41, ,0 d 56,0 31,4 55, ,5 d 15,0 3,0 13, ,75 d 22,5 4,9 20, ,2 30,76 M 30 3,5 1,0 d 30,0 7,0 31,00 28,2 34, ,7 31,21 1,5 d 45,0 11,0 43, ,0 d 60,0 14,9 58, ,5 d 15,0 7,8 14, ,75 d 22,5 12,2 21, ,2 30,33 M 30 x 1,5 1,5 1,0 d 30,0 16,5 30,50 29,2 31, na zamówienie 35,7 30,56 1,5 d 45,0 25,3 44, ,0 d 60,0 34,0 59, ,5 d 15,0 5,7 14, ,75 d 22,5 9,0 21, ,2 30,43 M 30 x 2 2,0 1,0 d 30,0 12,3 30,50 29,0 32, na zamówienie 35,7 30,73 1,5 d 45,0 19,0 44, ,0 d 60,0 25,5 59, ,5 d 16,5 3,4 14, ,75 d 24,8 5,6 23, ,3 33,76 M 33 3,5 1,0 d 33,0 7,8 34,00 31,2 37, ,8 34,21 1,5 d 49,5 12,2 47, ,0 d 66,0 16,5 64, *Możliwość dostarczenia długości pośrednich. (1) patrz strona odchylna 11 a Opis kolejnych wkładek na sąsiednich stronach. 16

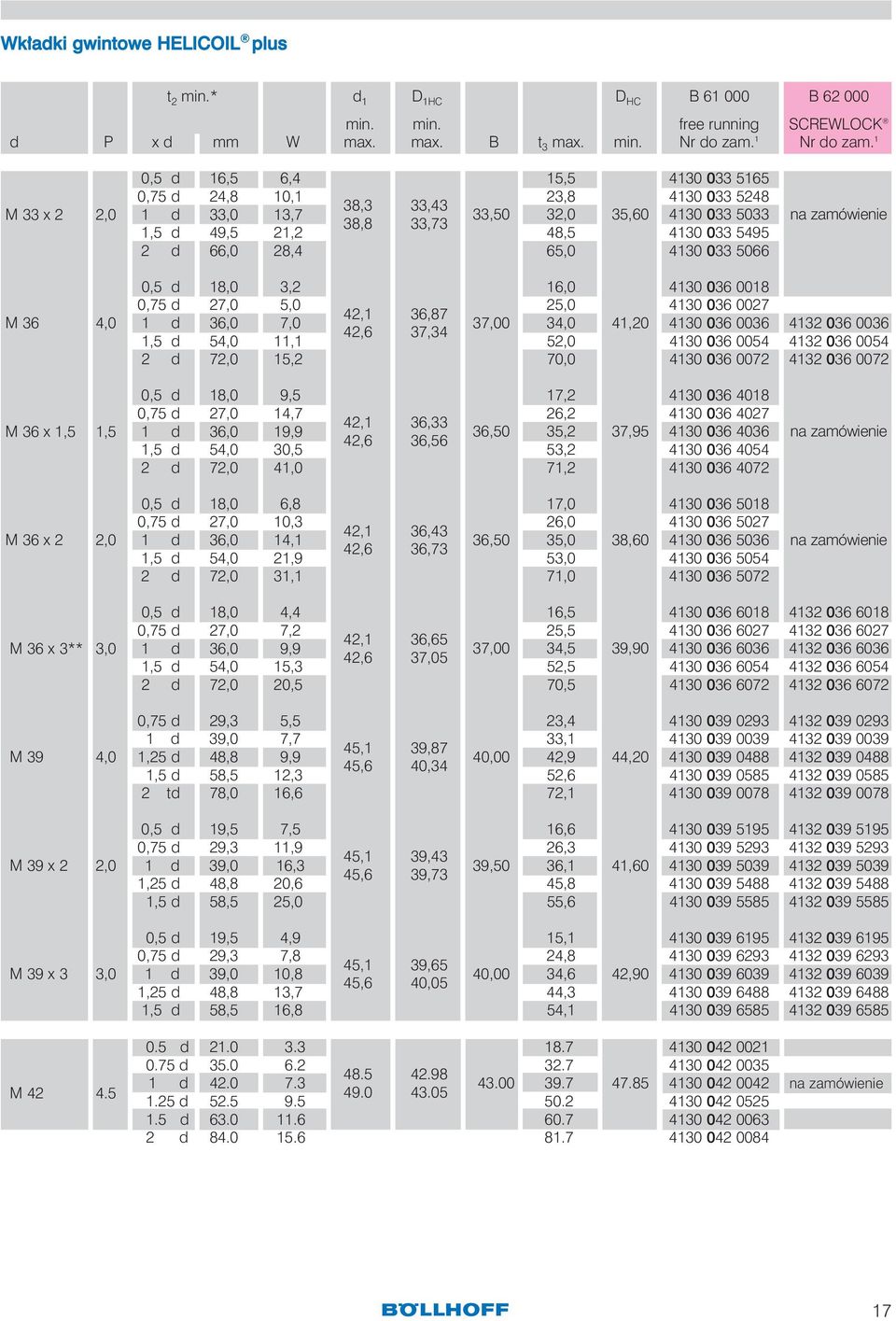

17 Wkładki gwintowe HELICOIL plus t 2 min.* d 1 D 1HC D HC B B min. min. free running SCREWLOCK d P 00x d mm W max. max. B t 3 max. min. Nr do zam. 1 Nr do zam. 1 0,5 d 16,5 6,4 15, ,75 d 24,8 10,1 23, ,3 33,43 M 33 x 2 2,0 1,0 d 33,0 13,7 33,50 32,0 35, na zamówienie 38,8 33,73 1,5 d 49,5 21,2 48, ,0 d 66,0 28,4 65, ,5 d 18,0 3,2 16, ,75 d 27,0 5,0 25, ,1 36,87 M 36 4,0 1,0 d 36,0 7,0 37,00 34,0 41, ,6 37,34 1,5 d 54,0 11,1 52, ,0 d 72,0 15,2 70, ,5 d 18,0 9,5 17, ,75 d 27,0 14,7 26, ,1 36,33 M 36 x 1,5 1,5 1,0 d 36,0 19,9 36,50 35,2 37, na zamówienie 42,6 36,56 1,5 d 54,0 30,5 53, ,0 d 72,0 41,0 71, ,5 d 18,0 6,8 17, ,75 d 27,0 10,3 26, ,1 36,43 M 36 x 2 2,0 1,0 d 36,0 14,1 36,50 35,0 38, na zamówienie 42,6 36,73 1,5 d 54,0 21,9 53, ,0 d 72,0 31,1 71, ,5 d 18,0 4,4 16, ,75 d 27,0 7,2 25, ,1 36,65 M 36 x 3** 3,0 1,0 d 36,0 9,9 37,00 34,5 39, ,6 37,05 1,5 d 54,0 15,3 52, ,0 d 72,0 20,5 70, ,75 d 29,3 5,5 23, ,0 d 39,0 7,7 33, ,1 39,87 M 39 4,0 1,25 d 48,8 9,9 40,00 42,9 44, ,6 40,34 1,5 d 58,5 12,3 52, ,0 td 78,0 16,6 72, ,5 d 19,5 7,5 16, ,75 d 29,3 11,9 26, ,1 39,43 M 39 x 2 2,0 1 d 39,0 16,3 39,50 36,1 41, ,6 39,73 1,25 d 48,8 20,6 45, ,5 d 58,5 25,0 55, ,5 d 19,5 4,9 15, ,75 d 29,3 7,8 24, ,1 39,65 M 39 x 3 3,0 1 d 39,0 10,8 40,00 34,6 42, ,6 40,05 1,25 d 48,8 13,7 44, ,5 d 58,5 16,8 54, M d d d d d d na zamówienie 17

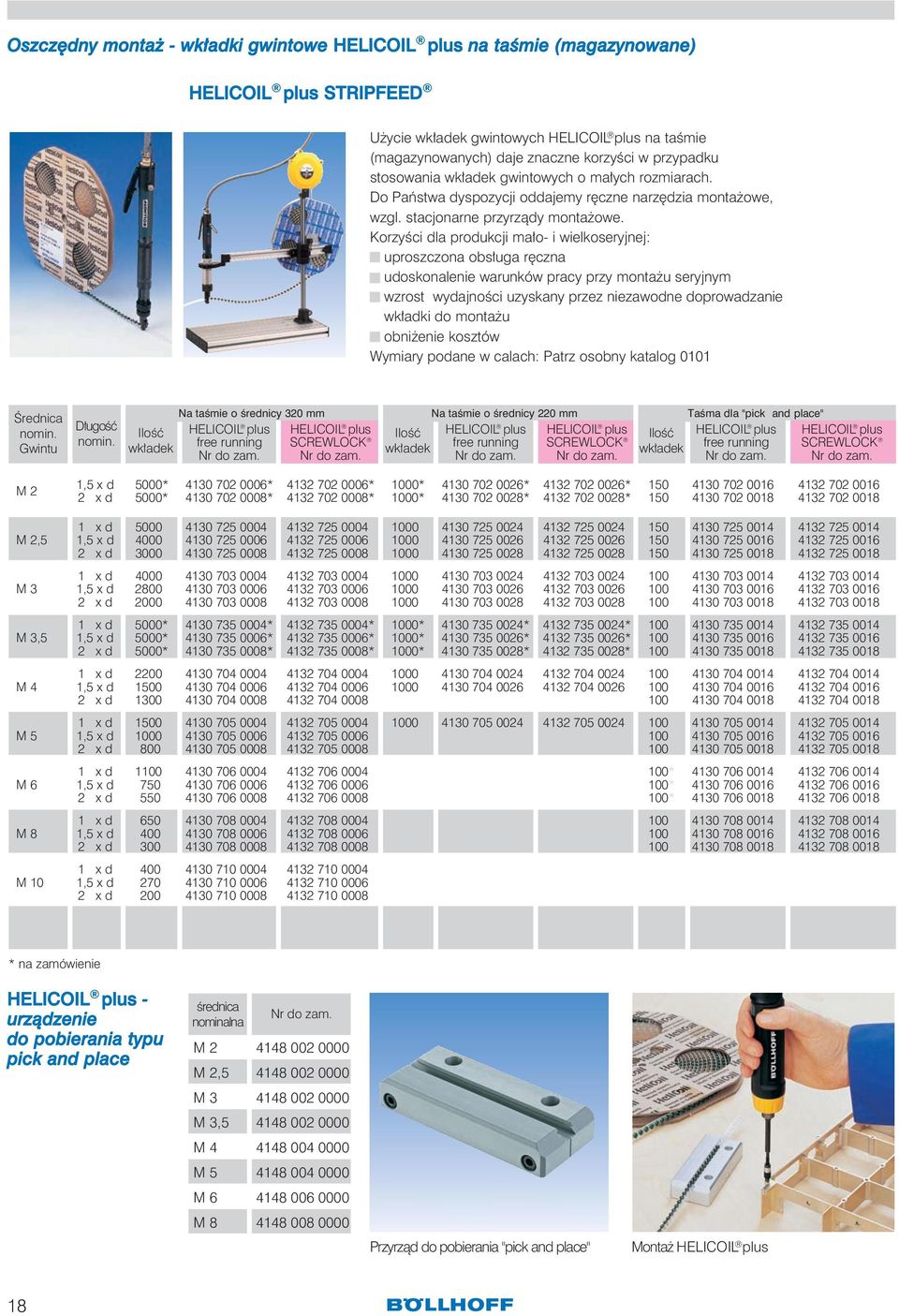

18 Oszczędny montaż - wkładki gwintowe HELICOIL plus na taśmie (magazynowane) HELICOIL plus STRIPFEED Użycie wkładek gwintowych HELICOIL plus na taśmie (magazynowanych) daje znaczne korzyści w przypadku stosowania wkładek gwintowych o małych rozmiarach. Do Państwa dyspozycji oddajemy ręczne narzędzia montażowe, wzgl. stacjonarne przyrządy montażowe. Korzyści dla produkcji mało- i wielkoseryjnej: uproszczona obsługa ręczna udoskonalenie warunków pracy przy montażu seryjnym wzrost wydajności uzyskany przez niezawodne doprowadzanie wkładki do montażu obniżenie kosztów Wymiary podane w calach: Patrz osobny katalog 0101 Na taśmie o średnicy 320 mm Na taśmie o średnicy 220 mm Taśma dla "pick and place" Średnica Thread Nominal Długość nomin. Number Ilość HELICOIL plus HELICOIL plus Number Ilość HELICOIL plus HELICOIL plus Number Ilość HELICOIL plus HELICOIL plus nominal nomin. length of free running SCREWLOCK of free running SCREWLOCK of free running SCREWLOCK Gwintu wkładek wkładek wkładek Ø inserts Nr do zam. Nr do zam. inserts Nr do zam. Nr do zam. inserts Nr do zam. Nr do zam. M 2 1 1,5 x d 5000* 5000* * * * * 1000* 1000* * * * * 150* 150* * * * * 2 x d 5000* * * 1000* * * 150* * * 1 x d 5000* * * 1000* * * 150* * * M 2,5 1,5 x d 4000* * * 1000* * * 150* * * 2 x d 3000* * * 1000* * * 150* * * 1 x d 4000* * * 1000* * * 100* * * M 3 1,5 x d 2800* * * 1000* * * 100* * * 2 x d 2000* * * 1000* * * 100* * * 1 x d 5000* * * 1000* * * 100* * * M 3,5 1,5 x d 5000* * * 1000* * * 100* * * 2 x d 5000* * * 1000* * * 100* * * 1 x d 2200* * * 1000* * * 100* * * M 4 1,5 x d 1500* * * 1000* * * 100* * * 2 x d 1300* * * 100* * * 1 x d 1500* * * 1000* * * 100* * * M 5 1,5 x d 1000* * * 100* * * 2 x d 800* * * 100* * * 1 x d 1100* * * 100* * * M 6 1,5 x d 750* * * 100* * * 2 x d 550* * * 100* * * 1 x d 650* * * 100* * * M 8 1,5 x d 400* * * 100* * * 2 x d 300* * * 100* * * 1 x d 400* * * M 10 1,5 x d 270* * * 2 x d 200* * * * na zamówienie HELICOIL plus - urządzenie do pobierania typu pick and place Thread średnica Ordering Nr do zam. nominalna nom. Ø ref. no. M M 2, M M 3, M M M M Przyrząd do pobierania "pick and place" Montaż HELICOIL plus 18

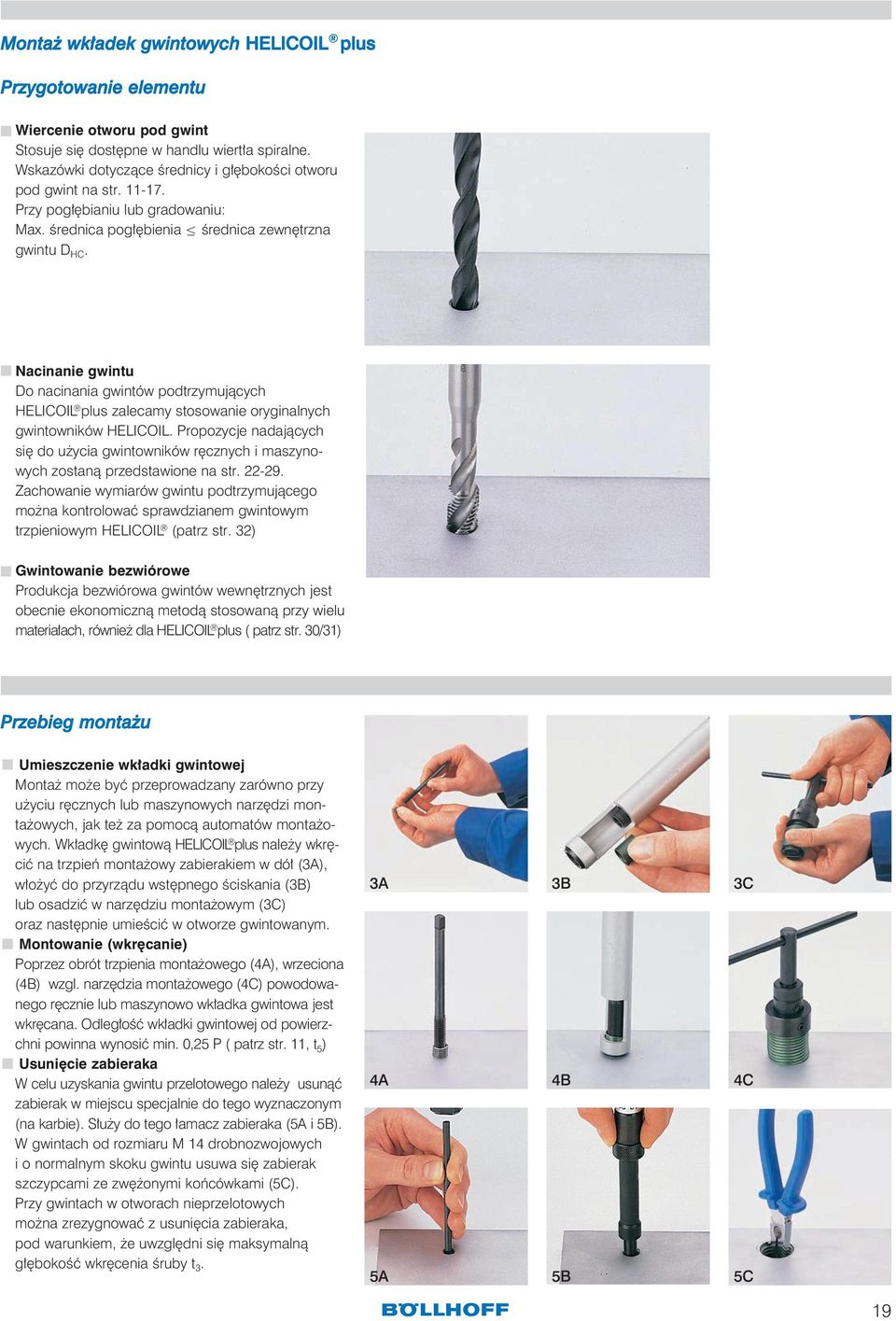

19 Montaż wkładek gwintowych HELICOIL plus Przygotowanie elementu Wiercenie otworu pod gwint Stosuje się dostępne w handlu wiertła spiralne. Wskazówki dotyczące średnicy i głębokości otworu pod gwint na str Przy pogłębianiu lub gradowaniu: Max. średnica pogłębienia <_ średnica zewnętrzna gwintu D HC. Nacinanie gwintu Do nacinania gwintów podtrzymujących HELICOIL plus zalecamy stosowanie oryginalnych gwintowników HELICOIL. Propozycje nadających się do użycia gwintowników ręcznych i maszynowych zostaną przedstawione na str Zachowanie wymiarów gwintu podtrzymującego można kontrolować sprawdzianem gwintowym trzpieniowym HELICOIL (patrz str. 32) Gwintowanie bezwiórowe Produkcja bezwiórowa gwintów wewnętrznych jest obecnie ekonomiczną metodą stosowaną przy wielu materiałach, również dla HELICOIL plus ( patrz str. 30/31) Przebieg montażu Umieszczenie wkładki gwintowej Montaż może być przeprowadzany zarówno przy użyciu ręcznych lub maszynowych narzędzi montażowych, jak też za pomocą automatów montażowych. Wkładkę gwintową HELICOIL plus należy wkręcić na trzpień montażowy zabierakiem w dół (3A), włożyć do przyrządu wstępnego ściskania (3B) lub osadzić w narzędziu montażowym (3C) oraz następnie umieścić w otworze gwintowanym. Montowanie (wkręcanie) Poprzez obrót trzpienia montażowego (4A), wrzeciona (4B) wzgl. narzędzia montażowego (4C) powodowanego ręcznie lub maszynowo wkładka gwintowa jest wkręcana. Odległość wkładki gwintowej od powierzchni powinna wynosić min. 0,25 P ( patrz str. 11, t 5 ) Usunięcie zabieraka W celu uzyskania gwintu przelotowego należy usunąć zabierak w miejscu specjalnie do tego wyznaczonym (na karbie). Służy do tego łamacz zabieraka (5A i 5B). W gwintach od rozmiaru M 14 drobnozwojowych i o normalnym skoku gwintu usuwa się zabierak szczypcami ze zwężonymi końcówkami (5C). Przy gwintach w otworach nieprzelotowych można zrezygnować z usunięcia zabieraka, pod warunkiem, że uwzględni się maksymalną głębokość wkręcenia śruby t 3. 3A 3B 3C 4A 4B 4C 5A 5B 5C 19

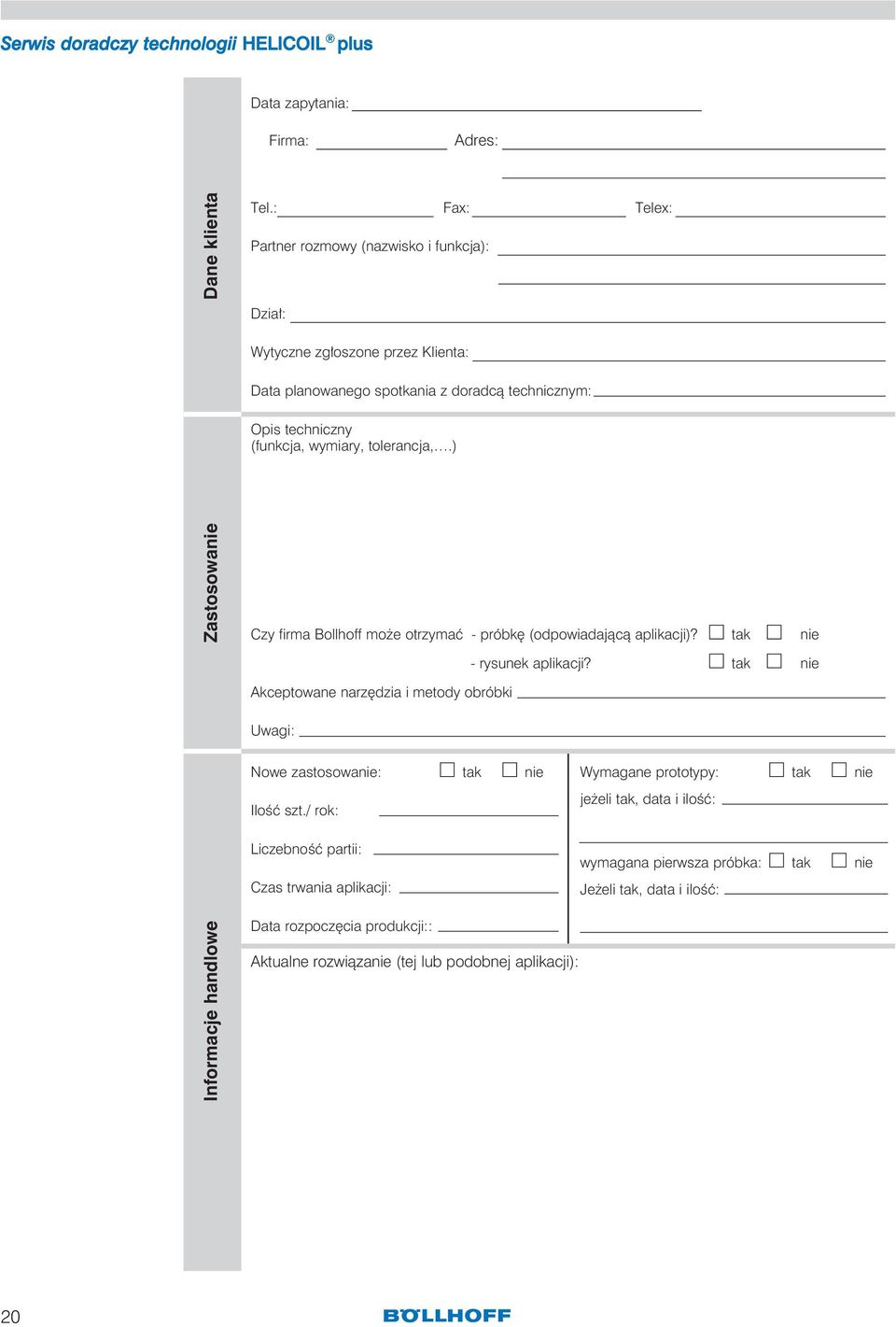

20 Serwis doradczy technologii HELICOIL plus Data zapytania: Firma: Adres: Informacje handlowe Zastosowanie Dane klienta Tel.: Fax: Telex: Partner rozmowy (nazwisko i funkcja): Dział: Wytyczne zgłoszone przez Klienta: Data planowanego spotkania z doradcą technicznym: Opis techniczny (funkcja, wymiary, tolerancja,.) Czy firma Bollhoff może otrzymać - próbkę (odpowiadającą aplikacji)? tak nie Akceptowane narzędzia i metody obróbki Uwagi: Nowe zastosowanie: tak nie Ilość szt./ rok: Liczebność partii: Czas trwania aplikacji: Data rozpoczęcia produkcji:: Aktualne rozwiązanie (tej lub podobnej aplikacji): Technische Problempunkte: - rysunek aplikacji? tak nie Wymagane prototypy: tak nie jeżeli tak, data i ilość: wymagana pierwsza próbka: tak nie Jeżeli tak, data i ilość: 20
