1 Nowoczesne źródła energii w sieci SN i nn poprawiające niezawodność zasilania ważnych odbiorów komunalnych na terenie Gmin Śląski Związek Gmin i Powiatów Szczyrk Joachim Bargiel gmina Gierałtowice

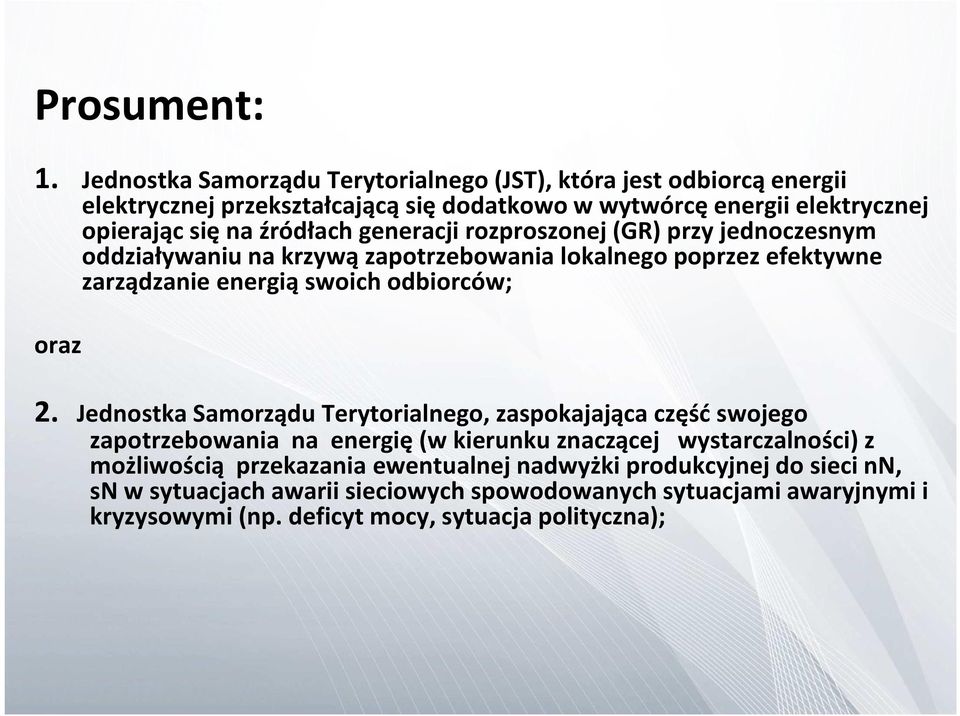

2 Prosument: 1. Jednostka Samorządu Terytorialnego (JST), która jest odbiorcą energii elektrycznej przekształcającą się dodatkowo w wytwórcę energii elektrycznej opierając się na źródłach generacji rozproszonej (GR) przy jednoczesnym oddziaływaniu na krzywą zapotrzebowania lokalnego poprzez efektywne zarządzanie energią swoich odbiorców; oraz 2. Jednostka Samorządu Terytorialnego, zaspokajająca część swojego zapotrzebowania na energię (w kierunku znaczącej wystarczalności) z możliwością przekazania ewentualnej nadwyżki produkcyjnej do sieci nn, sn w sytuacjach awarii sieciowych spowodowanych sytuacjami awaryjnymi i kryzysowymi (np. deficyt mocy, sytuacja polityczna);

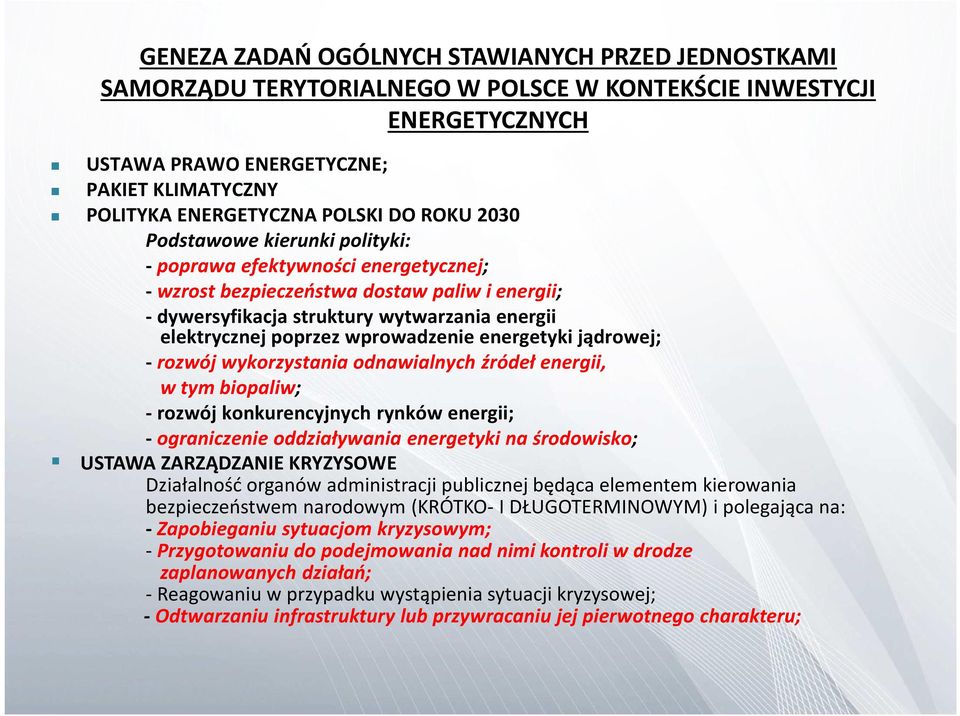

3 GENEZA ZADAŃ OGÓLNYCH STAWIANYCH PRZED JEDNOSTKAMI SAMORZĄDU TERYTORIALNEGO W POLSCE W KONTEKŚCIE INWESTYCJI ENERGETYCZNYCH USTAWA PRAWO ENERGETYCZNE; PAKIET KLIMATYCZNY POLITYKA ENERGETYCZNA POLSKI DO ROKU 2030 Podstawowe kierunki polityki: - poprawa efektywności energetycznej; - wzrost bezpieczeństwa dostaw paliw i energii; - dywersyfikacja struktury wytwarzania energii elektrycznej poprzez wprowadzenie energetyki jądrowej; - rozwój wykorzystania odnawialnych źródeł energii, w tym biopaliw; - rozwój konkurencyjnych rynków energii; - ograniczenie oddziaływania energetyki na środowisko; USTAWA ZARZĄDZANIE KRYZYSOWE Działalność organów administracji publicznej będąca elementem kierowania bezpieczeństwem narodowym(krótko- I DŁUGOTERMINOWYM) i polegająca na: - Zapobieganiu sytuacjom kryzysowym; - Przygotowaniu do podejmowania nad nimi kontroli w drodze zaplanowanych działań; - Reagowaniu w przypadku wystąpienia sytuacji kryzysowej; - Odtwarzaniu infrastruktury lub przywracaniu jej pierwotnego charakteru;

4 GŁÓWNE ZADANIA GMINY W ZAKRESIE ZAPEWNIENIA LOKALNEGO BEZPIECZEŃSTWA ENERGETYCZNEGO - zadania własne Gminy zapewnienie coraz wyższych standardów niezawodności dostawy energii elektrycznej, ciepła i gazu do ważnych odbiorców komunalnych (gminnych) oraz mieszkańców; - tworzenie planów i bilansów energetycznych dla gminy realizowane przez: * ocenę lokalnego zapotrzebowania na ciepło i energię elektryczną; * ocenę lokalnych zasobów energetycznych i możliwości ich wykorzystania (w szczególności zasobów odnawialnych); - wyselekcjonowanie ważnych odbiorców ciepła i energii elektrycznej; - optymalna lokalizacja nowoczesnych źródeł wytwarzania ciepła i energii elektrycznej; - realizacja przez Gminę Pakietu klimatycznego;

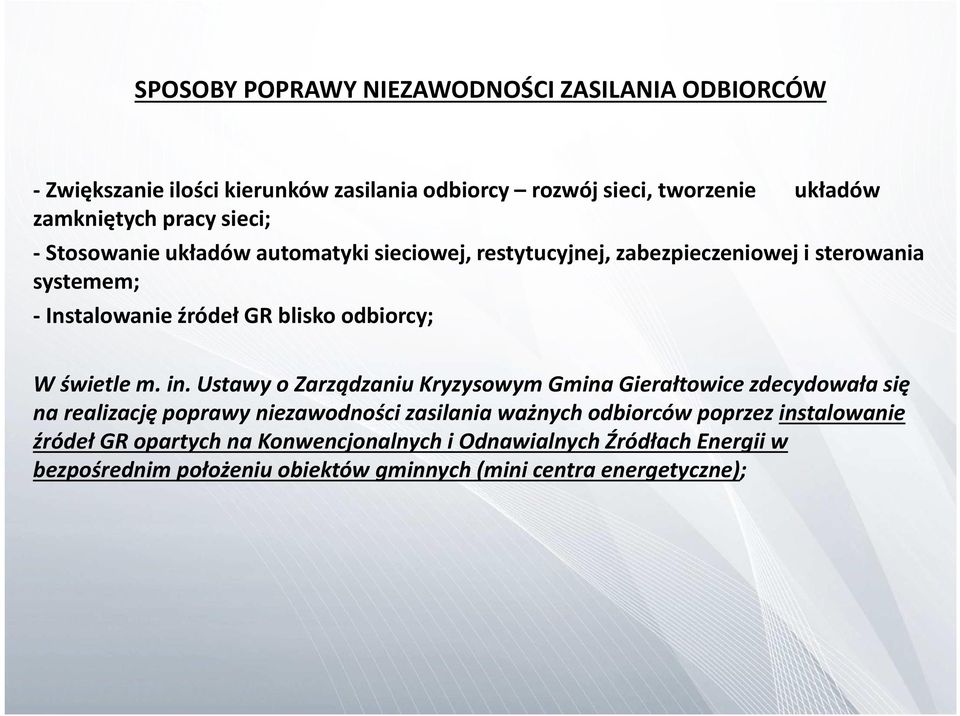

5 SPOSOBY POPRAWY NIEZAWODNOŚCI ZASILANIA ODBIORCÓW - Zwiększanie ilości kierunków zasilania odbiorcy rozwój sieci, tworzenie układów zamkniętych pracy sieci; - Stosowanie układów automatyki sieciowej, restytucyjnej, zabezpieczeniowej i sterowania systemem; - Instalowanie źródeł GR blisko odbiorcy; W świetle m. in. Ustawy o Zarządzaniu Kryzysowym Gmina Gierałtowice zdecydowała się na realizację poprawy niezawodności zasilania ważnych odbiorców poprzez instalowanie źródeł GR opartych na Konwencjonalnych i Odnawialnych Źródłach Energii w bezpośrednim położeniu obiektów gminnych (mini centra energetyczne);

6 Gmina Gierałtowice w świetle Ustawy o Zarządzaniu Kryzysowym Gmina realizuje poprawę niezawodności zasilania poprzez instalowanie źródeł GR opartych na Konwencjonalnych i Odnawialnych Źródłach Energii w bezpośrednim położeniu obiektów gminnych (mini centra energetyczne); Podstawowe dane Gminy Gierałtowice: Położona na terenach eksploatacji górniczej Ludność: ok mieszkańców; Powierzchnia: 40 km2; Zabudowa: 3000 budynków mieszkalnych, 25 dużych obiektów komunalnych Mini centrum Paniówki, widok na Zespół Szkolno -Przedszkolny Gmina Gierałtowice należy do reprezentatywnych w grupie gmin w Polsce

7 Zapotrzebowanie na energię elektryczną

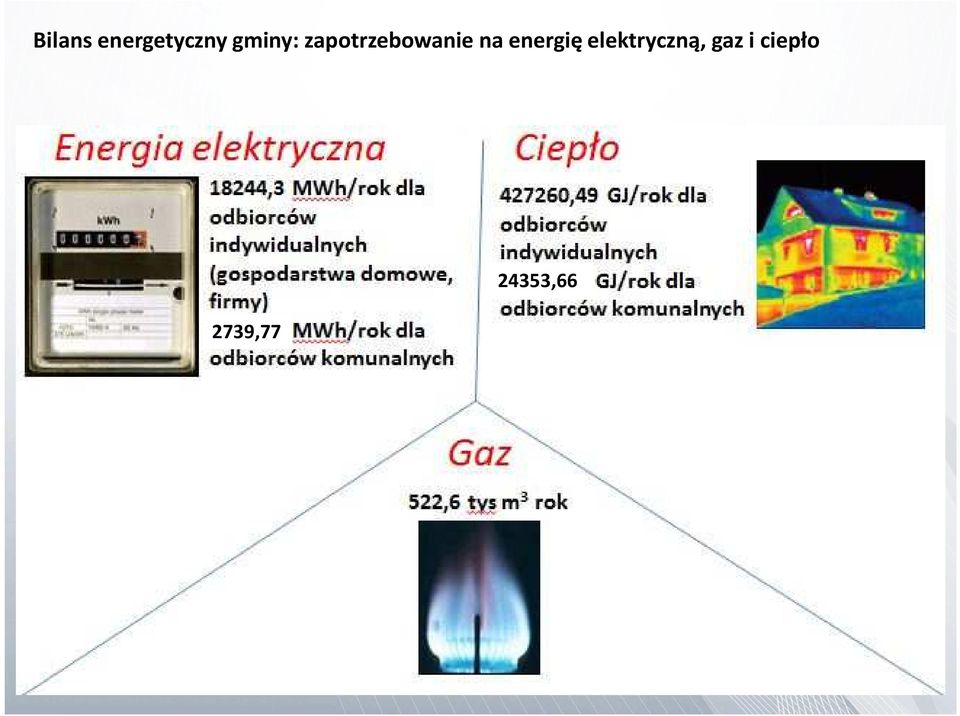

8 Bilans energetyczny gminy: zapotrzebowanie na energię elektryczną, gaz i ciepło 2739, ,66

9 Zasoby odnawialnych biomasowych źródeł energii w gminie Gierałtowice - energia słomy GJ - energia odpadów drzewnych 1836 GJ -energia traw GJ - energia biogazu 869 GJ Oczyszczalnia ścieków - energia kiszonek 3698 GJ Razem: Charakterystyka energetyczna Gminy Gierałtowice GJ MWh Zasoby odnawialnych pozostałych (słońce, wiatr) źródeł energii w gminie Gierałtowice -energia słoneczna 9775 GJ (2715 MWh) 10 % 8833 GJ (2453 MWh) solary -energia wiatru 9500 GJ (3650 MWh) 1,5 MW Razem: GJ MWh

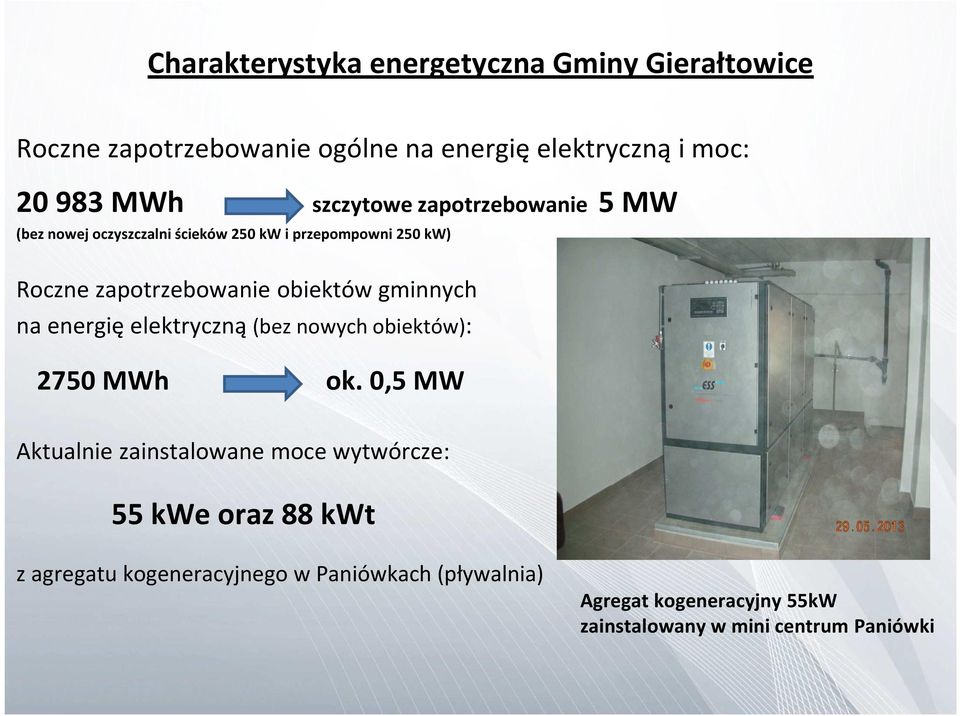

10 Charakterystyka energetyczna Gminy Gierałtowice Roczne zapotrzebowanie ogólne na energię elektryczną i moc: MWh szczytowe zapotrzebowanie 5 MW (bez nowej oczyszczalni ścieków 250 kw i przepompowni 250 kw) Roczne zapotrzebowanie obiektów gminnych na energię elektryczną (bez nowych obiektów): 2750 MWh ok. 0,5 MW Aktualnie zainstalowane moce wytwórcze: 55 kwe oraz 88 kwt z agregatu kogeneracyjnego w Paniówkach (pływalnia) Agregat kogeneracyjny 55kW zainstalowany w mini centrum Paniówki

11

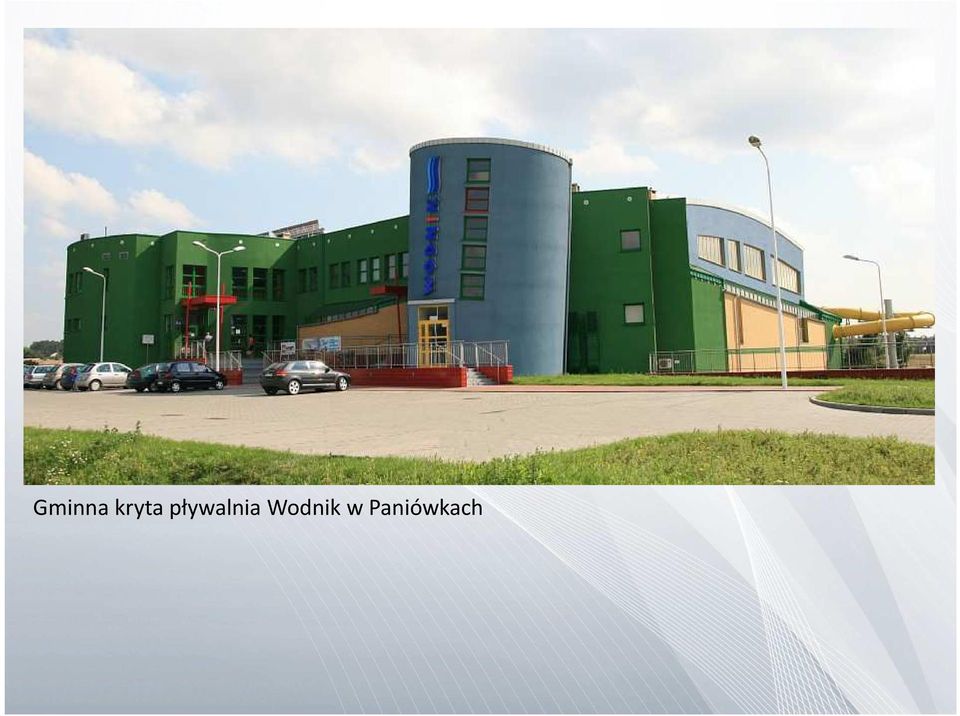

12 Gminna kryta pływalnia Wodnik w Paniówkach

13 Kompleks szkolny w Paniówkach.

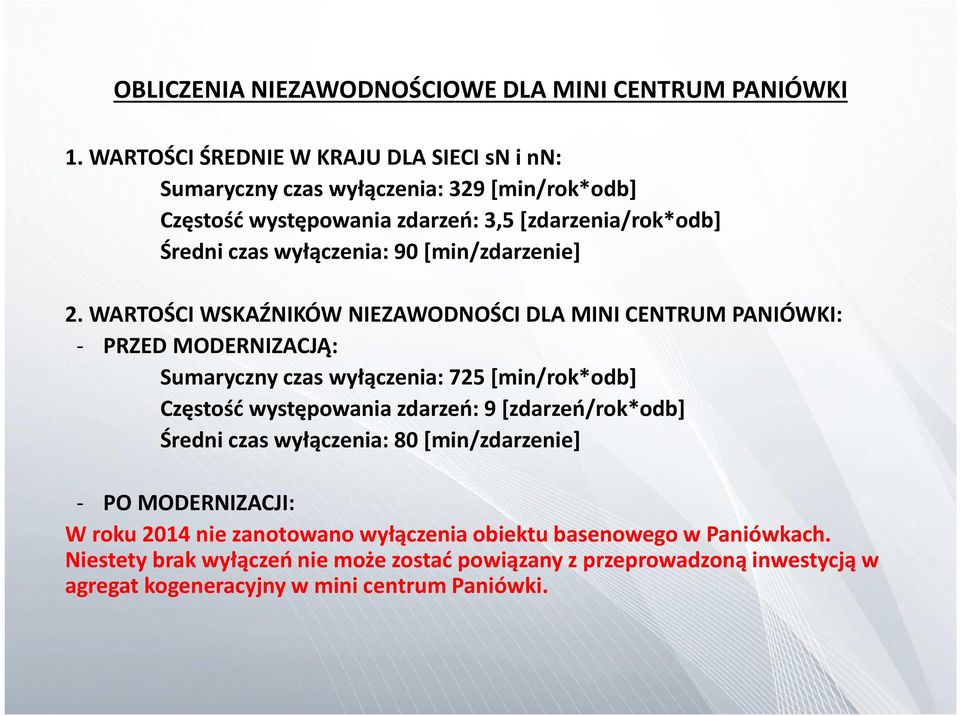

14 OBLICZENIA NIEZAWODNOŚCIOWE DLA MINI CENTRUM PANIÓWKI 1. WARTOŚCI ŚREDNIE W KRAJU DLA SIECI sn i nn: Sumaryczny czas wyłączenia: 329 [min/rok*odb] Częstość występowania zdarzeń: 3,5 [zdarzenia/rok*odb] Średni czas wyłączenia: 90 [min/zdarzenie] 2. WARTOŚCI WSKAŹNIKÓW NIEZAWODNOŚCI DLA MINI CENTRUM PANIÓWKI: - PRZED MODERNIZACJĄ: Sumaryczny czas wyłączenia: 725 [min/rok*odb] Częstość występowania zdarzeń: 9 [zdarzeń/rok*odb] Średni czas wyłączenia: 80 [min/zdarzenie] - PO MODERNIZACJI: W roku 2014 nie zanotowano wyłączenia obiektu basenowego w Paniówkach. Niestety brak wyłączeń nie może zostać powiązany z przeprowadzoną inwestycją w agregat kogeneracyjny w mini centrum Paniówki.

15 Analiza statystyczna i niezawodnościowa dla mini centrum Paniówki ROK 2013 SAIDI 725 min/rok*odb; SAIFI 9 zdarzeń/rok*odb; CAIDI 80 min/zdarzenie; Przykładowe parametry pracy agregatu w mini centrum Paniówki ROK 2014 SAIDI 409 min/rok*odb; SAIFI 5 zdarzeń/rok*odb; CAIDI 82 min/zdarzenie; Średnie wskaźniki w kraju: SAIDI 329 min/rok*odb; SAIFI 3,5 zdarzeń/rok*odb; CAIDI 90 min/zdarzenie;

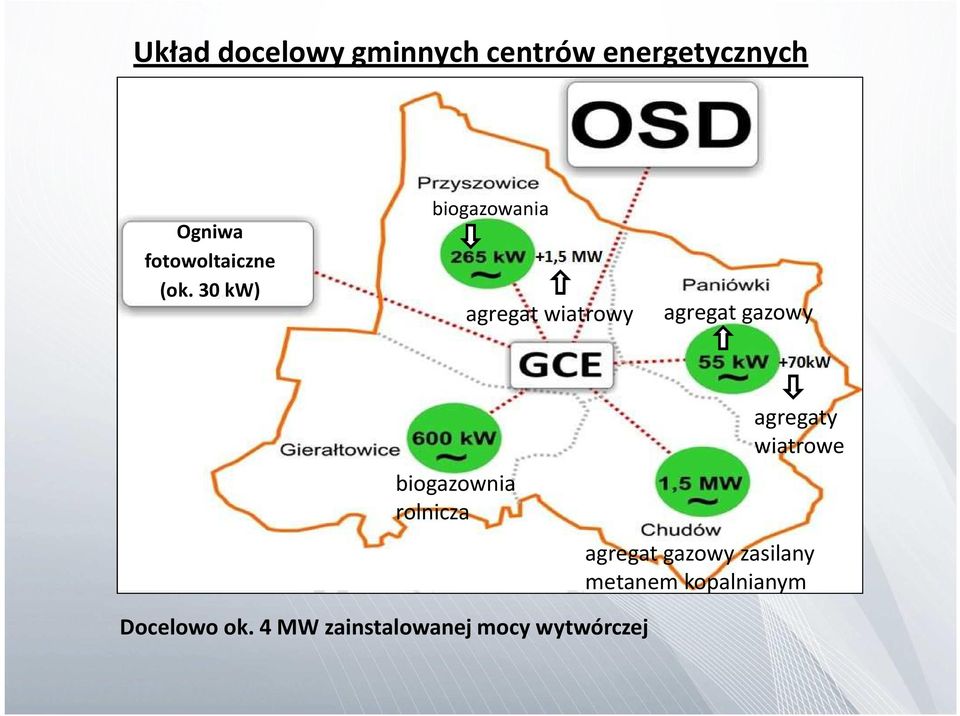

16 Układ docelowy gminnych centrów energetycznych Ogniwa fotowoltaiczne (ok. 30 kw) biogazowania agregat wiatrowy agregat gazowy biogazownia rolnicza agregaty wiatrowe agregat gazowy zasilany metanem kopalnianym Docelowo ok. 4 MW zainstalowanej mocy wytwórczej

17 Oczyszczalnia ścieków w gminie Gierałtowice w Przyszowicach o wydajności 2150m 3 /dobę (uruchomienie październik 2013)

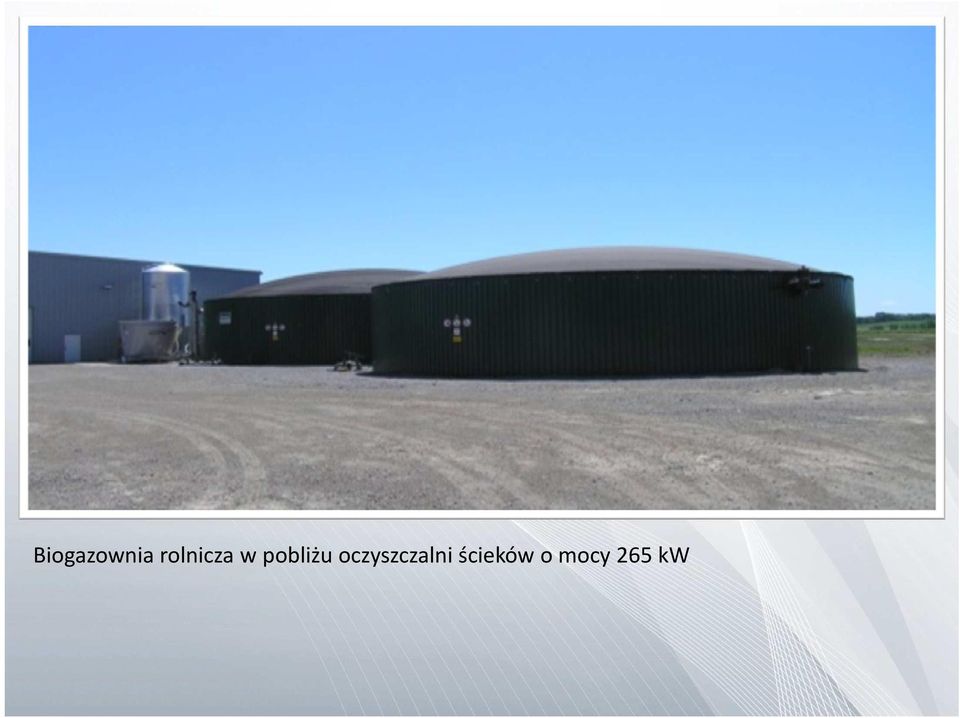

18 Biogazownia rolnicza w pobliżu oczyszczalni ścieków o mocy 265 kw

19 Zespół pałacowy Przyszowice z ośrodkiem zdrowia, Urzędem Stanu Cywilnego, oraz przedszkolem.

20 Wizualizacja ośrodka zdrowia w Przyszowicach

21 Wizualizacja ośrodka zdrowia w Przyszowicach

22 Wizualizacja ośrodka zdrowia w Przyszowicach

23 Wyzwania dla Gmin w zakresie poprawy funkcjonalnej niezawodności zasilania odbiorców Tworzenie gminnych planów rozwoju energetyki gminnej, które pozwolą na zrównoważony rozwój źródeł wytwórczych wykorzystujących lokalne zasoby paliwowe Wprowadzenie wymaganych zmian organizacyjnych w strukturze Gminy pod kątem zapewnienia prawidłowej obsługi techniczno ekonomicznej mini centrów energetycznych (stworzenie i wypracowanie zasad funkcjonowania służb eksploatacyjnych, ruchowych, finansowych, pomiarowych, rozliczeniowych) Zapewnienie różnych kierunków dostaw biomasy Określenie zasad prowadzenia ruchu (np. w zakresie wydzielania do pracy wyspowej) i eksploatacji jednostek wytwórczych należących do Gminy Aktywne korzystanie z systemów wsparcia OZE konieczna nowelizacja Ustawy

24 MOŻLIWE OBSZARY WSPÓŁPRACY GMINY I OSD Zmniejszenie skutków awarii w sieci sn i nn po stronie odbiorców poprzez zasilanie źródłami GR wyodrębnionych obszarów sieci OSD praca wyspowa mini centrum energetycznego; Zmniejszenie skutków deficytu mocy w sieci lokalnej; Możliwość zasilenia odbiorów położonych poza obszarem zbilansowanej wyspy utworzonej z mini centrum energetycznego dołączanie odbiorów do zbilansowanej energetycznie wyspy w przypadku istnienia nadwyżki wytwórczej; Możliwość sterowania popytem i podażą na moc czynną i bierną w obszarze należącym do gminnego mini centrum energetycznego - tworzenie rezerwy wytwórczej lub uruchomienie jednostki wytwórczej na polecenie OSD; - wyłączenie lub załączenie wyselekcjonowanego odbioru;

25 OCENA ILOŚCIOWA MOŻLIWOŚCI WSPÓŁPRACY OSD I GMINY w zakresie sterowania popytem i podażą instalacji gminnych - ZAŁOŻENIA W przeprowadzonej ocenie zastosowano następujące założenia: 1. Stały rozwój GR w Gminach; 2. Dążenie do jak największego pokrycia przez źródła GR zapotrzebowania na energię elektryczną w obiektach gminnych; 3. Uznano Gminę Gierałtowice jako reprezentatywną dla innych Gmin wiejskich w Polsce; 4. Gmina jest skłonna zredukować krótkotrwale (do 3 ch godzin) nawet całą moc swoich odbiorów przy założeniu dużej świadomości i odpowiedzialności za wpływ na funkcjonowanie sieci nn i sn; 5. Określono szacunkową wartość mocy z uwzględnieniem obecnych i przyszłych inwestycji gminy, którą Gmina Gierałtowice jest skłonna zredukować na polecenie OSD na poziomie: 0,5 MW; 6. Załączone jednostki wytwórcze pracują z pełną mocą czynną;

26 OCENA ILOŚCIOWA MOŻLIWOŚCI WSPÓŁPRACY OSD I GMINY w zakresie sterowania popytem i podażą instalacji gminnych - WNIOSKI 0,5 MW średnie zapotrzebowanie (po przeprowadzonych w ciągu najbliższych 5 lat modernizacjach i inwestycjach) na energię elektryczną w obiektach gminnych takich jak: szkoła; Gminny Ośrodek Zdrowia; basen; nowe budynki gminne; rozbudowane oświetlenie uliczne; przepompownia wody do rzeki Kłodnica; Zapotrzebowanie gminnych obiektów, które potencjalnie może zostać zredukowane: ok MW w skali kraju; (dla liczby ok Gmin wiejskich lub wiejsko miejskich w Polsce)

27 Prognozowane pokrycie zapotrzebowania na energię elektryczną oraz ciepło (do 2020r) ,15 GJ 20,944 GWh Prognozowane pokrycie zapotrzebowania na energię elektryczną oraz ciepło (do 2025r) Energia elektryczna (z OZE) Energia elektryczna (razem) 27% 25% OZE Razem gmina 73% 75%
