1 Transformacja energetyczna gminy Gierałtowice Konwersatorium Inteligentna Energetyka Joachim Bargiel 23 styczeń 2018 Gliwice

2 Geneza klastra energii zaistnienie kilku ważnych przesłanek 1. Monitoring konsumpcji energii elektrycznej i ciepła 2. Rozpoznanie zasobów energii klasycznej i odnawialnej 3. Próby zbilansowania zapotrzebowania na energię elektryczną i ciepło 4. Wyznaczanie bazy źródeł energii elektrycznej i cieplnej w gminie 5. Poprawa bezpieczeństwa energetycznego 6. Współpraca z przedsiębiorcami i mieszkańcami 7. Optymalizacja wytwarzania przesyłu i rozdziału energii elektrycznej oraz ciepła

3 Dane infrastrukturalne Sieć wodociągowa 180 km (80 km przyłącza) Sieć gazowa 35 km Sieć ciepłownicza 12 lokalnych kotłowni zasilanych węglem kamiennym, gazem ziemnym, opałowym, energią elektryczną olejem Sieć elektryczna 65 stacji transformatorowych 20/0,4 kw Sieć drogowa: Drogi krajowe 6,5 km Drogi wojewódzkie 7 km Drogi powiatowe 25 km Drogi gminne 71 km Autostrady 4km oraz węzeł Sośnica A1/A4 (207ha) Sieć kanalizacyjna centralny system (170km i centralna oczyszczalnia 2000m 3 /dobę) Sieć oświetleniowa 1500 źródeł (90% - sodowe; 10% - LED) Sieć łączności ORANGE, CENTREX, IDEA, PLUS, ERA Sieć internetowa Multiplay, ORANGE woj. Śląskie Gmina Gierałtowice centrum geograficzne

4 Dane geograficzne i demograficzne Województwo śląskie, Powiat gliwicki Powierzchnia 40 km 2 (w tym 52% grunty orne 11% lasy) Ludność mieszkańców (3000 budynków) 4 sołectwa: Chudów (450) Gierałtowice mieszkańców(1000) Paniówki mieszkańców(750) Przyszowice mieszkańców(800) Gęstość 300 mieszkańców / km 2 Cały teren obszarem górniczym 3 kopalnie: Knurów-Szczygłowice, Budryk-JSW, Sośnica SRK Makoszowy Duże zasoby węgla oraz metanu Duże zasoby agroenergetyczne Degradacja terenu depresja względem rzeki Kłodnicy >15m Zanieczyszczenie powietrza niska emisja

5 Umiejscowienie gminy Gierałtowice w Powiecie Gliwickim

6

7 Historia działań w Gminie Gierałtowice Uchwała Rady w sprawie budowy czterech minicentrów energetycznych w Gminie Gierałtowice Przygotowania do budowy systemu kanalizacji z centralną oczyszczalnią ścieków oraz biogazowanią o mocy 370 kw

8 Bilans energetyczny gminy: zapotrzebowanie na energię elektryczną, gaz i ciepło

9 Charakterystyka energetyczna Gminy Gierałtowice Zasoby odnawialnych biomasowych źródeł energii w gminie Gierałtowice energia słomy GJ energia odpadów drzewnych 1836 GJ energia traw GJ energia biogazu 869 GJ oczyszczalnia ścieków energia kiszonek 3698 GJ Razem: GJ MWh (~20000 MWh) Zasoby odnawialnych pozostałych (słońce, wiatr) źródeł energii w gminie Gierałtowice energia słoneczna 9775 GJ (2715 MWh) 10 % (fotowoltaika) 8833 GJ (2453 MWh) solary energia wiatru 9500 GJ (3650 MWh) 1,5 MW Razem: GJ MWh Zasoby metanu (1,5-2) MW energii elektrycznej (KWK Budryk)

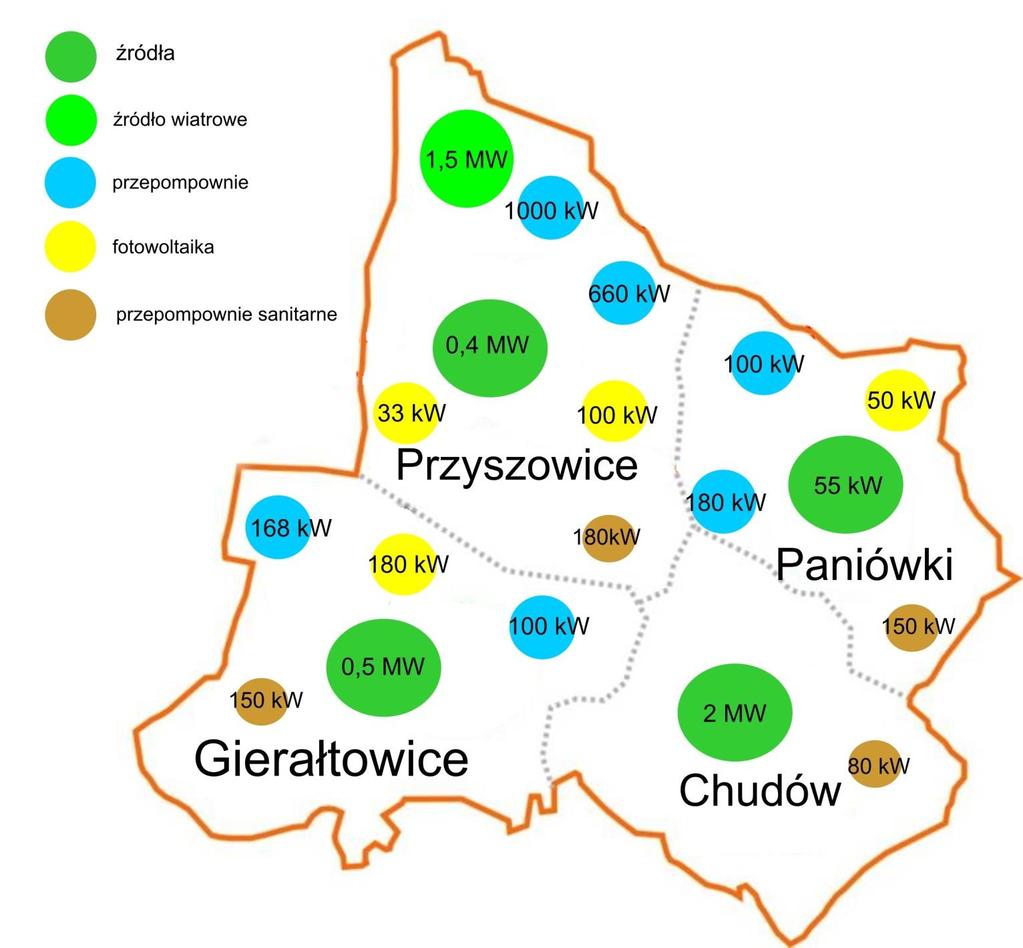

10 Układ docelowy gminnych centrów energetycznych Fotowoltaika 2MW Docelowo ok. 5 MW zainstalowanej mocy wytwórczej

11 2MW

12 Budowa krytej pływalni Wodnik Budowa instalacji gazowej, tj. agregat kogeneracyjny o mocy 55 kw, jako pierwsze minicentrum. ROK 2013 SAIDI 725 min/rok*odb; SAIFI 9 zdarzeń/rok*odb; CAIDI 80 min/zdarzenie; Przykładowe parametry pracy agregatu w mini centrum Paniówki ROK 2014 SAIDI 409 min/rok*odb; SAIFI 5 zdarzeń/rok*odb; CAIDI 82 min/zdarzenie; Średnie wskaźniki w kraju: SAIDI 329 min/rok*odb; SAIFI 3,5 zdarzeń/rok*odb; CAIDI 90 min/zdarzenie;

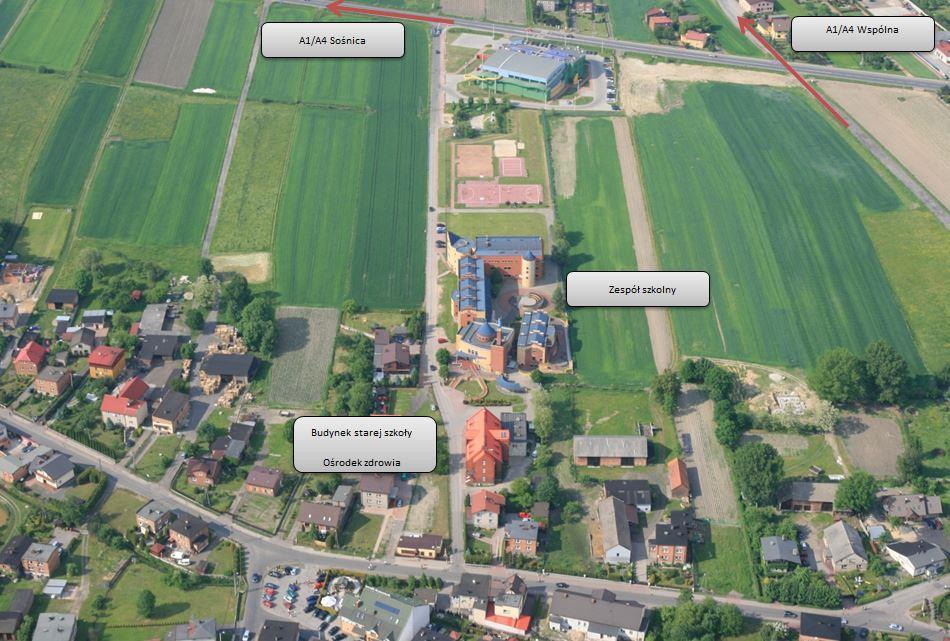

13 Paniówki kompleks szkolny i kryta pływalnia Wodnik.

14 Prace studialne, polegające na zbilansowaniu potrzeb energetycznych oraz możliwości ich pokrycia Zapotrzebowanie na energię elektryczną w 2015 roku. Jednostki gminy Gierałtowice ~3000MWh Pozostali Odbiorcy ~20000MWh ~1000 MWh Energia zużyta na oświetlenie

15 Punkty poboru energii l.p. płatnik punktu odbioru rodzaj punktu poboru ulica/miejsce nr miejscowość numer ewidencyjny numer licznika 1 Zespół Szkolno-Przedszkolny w Przyszowicach Boisko Szkolne ul. Karola Miarki 4 Przyszowice Zespół Szkolno-Przedszkolny w Przyszowicach Szkoła Podstawowa ul. Szkolna 3/0 Przyszowice Zespół Szkolno-Przedszkolny w Przyszowicach Szkoła Podstawowa ul. Szkolna 4/0 Przyszowice Zespół Szkolno Przedszkolny w Paniówkach Szkoła Podstawowa z Oddziałami Integracyjnymi Zwycięstwa 44/0 Paniówki Zespół Szkolno Przedszkolny w Paniówkach Kuchnia-Szkoła Podstawowa z Oddziałami Integracy Zwycięstwa 44/0 Paniówki Zespół Szkolno Przedszkolny w Paniówkach Gimnazjum Zwycięstwa 44/0 Paniówki Zespół Szkolno Przedszkolny w Paniówkach Przedszkole Paniówki Dworska 31 Paniówki Zespół Szkolno Przedszkolny w Paniówkach Szkoła Podstawowa z Oddziałami Integracyjnymi im. Jana Pawła II Zwycięstwa 44/0 Paniówki Gmina Gierałtowice UG Gierałtowice Szkolna 54/0 Chudów Gmina Gierałtowice UG Gierałtowice Szkolna 54/0 Chudów Gmina Gierałtowice UG Gierałtowice Szkolna 54/0 Chudów Gmina Gierałtowice UG Gierałtowice Szkolna 54/0 Chudów Gmina Gierałtowice UG Gierałtowice Dworska 0/0 Paniówki Gmina Gierałtowice ZG Gierałtowice Dworska 0/0 Paniówki Gmina Gierałtowice UG Gierałtowice Dworska 0/0 Paniówki Gmina Gierałtowice GM Gierałtowice-Boisko Zabrska 0/0 Chudów Gmina Gierałtowice Urząd Gminny Ks. Roboty 48/0 Gierałtowice Gmina Gierałtowice Biuro Sołtysa Zwycięstwa 44 Paniówki Gmina Gierałtowice U.G. Gierałtowice Szkolna 6/0 Przyszowice Gmina Gierałtowice Remiza Strażacka Ks. Roboty 48 Gierałtowice

16 Obiekt kwh Gmina Gierałtowice oświetlenie uliczne ,00 Gmina Gierałtowice pozostałe obiekty ,00 Gminna Biblioteka Publiczna 4351,00 Gminny Ośrodek Kultury w Gierałtowicach ,00 Pływalnia Wodnik sp.zo.o ,00 Szkoła Podstawowa w Chudowie ,00 Zespół Szkolno-Przedszkolny w ,00 Gierałtowicach Zespół Szkolno-Przedszkolny w Paniówkach ,00 Zespół Szkolno-Przedszkolny w Przyszowicach ,00 Przedsiębiorstwo Gospodarki Komunalnej ,00 sp.zo.o. Suma ,00 Wykaz odbiorców gminnych łącznie ze zużyciem energii w roku 2015.

17 Praktyczny monitoring zużycia mediów energetycznych szczególnie energii elektrycznej Budynek Zespołu Szkolno-przedszkolnego w Gierałtowicach 269,3 kwh/dobę

18 Monitoring zużycia energii obiektów i ulic Gminy Gierałtowice Budynek Budynek Zespołu Szkolno-przedszkolnego w Paniówkach 196 kwh/dobę

19 Monitoring zużycia energii obiektów i ulic Gminy Gierałtowice Budynek Zespołu Szkolno-przedszkolnego w Chudowie 182,3 kwh/dobę

20 Monitoring zużycia energii obiektów i ulic Gminy Gierałtowice Budynek Urzędu Stanu Cywilnego w Przyszowicach 33,2 kwh/dobę

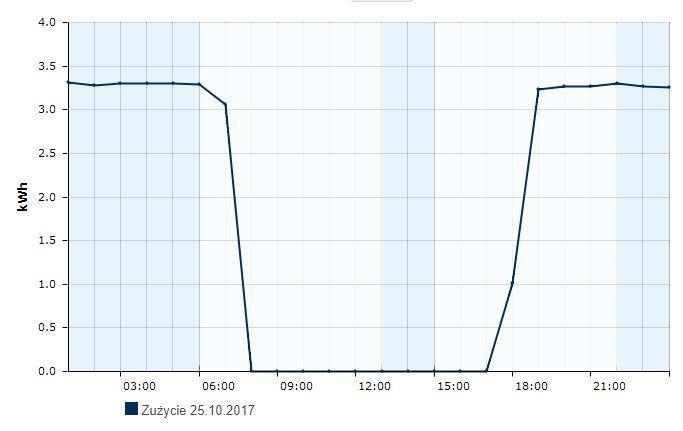

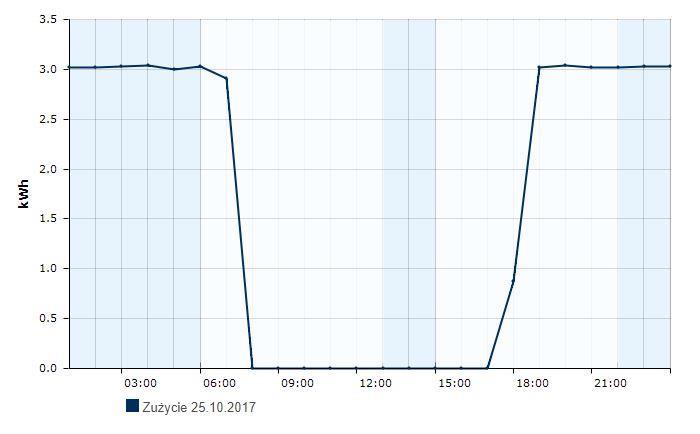

21 Monitoring zużycia energii obiektów i ulic Gminy Gierałtowice Oświetlenie uliczne na ul. Korfantego w Gierałtowicach 40,1 kwh/dobę

22 Monitoring zużycia energii obiektów i ulic Gminy Gierałtowice Oświetlenie uliczne na ul. Gliwickiej w Paniówkach 43,4 kwh/dobę

23 Profil zapotrzebowania Gminy Zapotrzebowanie globalne ok MWh - Zapotrzebowanie gospodarstw domowych MWh - zapotrzebowanie odbiorów komunalnych MWh - moc szczytowa gminy ok. 5,5 MW Struktura (profile) zapotrzebowania - gospodarstwa domowe (charakterystyczne wykresy dobowe) - szczyt wieczorny ( ) zimą - szczyt letni ( ) latem Łącznie ok MWh Tu gmina nie ma monitoringu - obiekty komunalne (ok MWh) - szczyt poranny ( ) - szczyt wieczorny ( ) zima - szczyt letni ( ) latem Tu gmina posiada monitoring - oświetlenie uliczne MWh Okres świecenia ok h / rok godziny nocne ( szczyt wieczorny)

24 Profile zapotrzebowania na energię elektryczną dla gminy. Przepompownie praca w szczycie 5 4 Oświetlenie uliczne 3 2 LATO 1 ZIMA Szacunkowe wykresy dobowe dla gminy

25 Budowa ośrodka zdrowia w Przyszowicach z odnawialnymi źródłami energii

26 Ośrodek zdrowia w Przyszowicach: Ogniwa fotowoltaiczne 35 kw (źródło OZE) Klimatyzacja 25 kw CWU 10 kw Pompy ciepła (źródło OZE) Centralne ogrzewanie 20 kw (odbiornik)

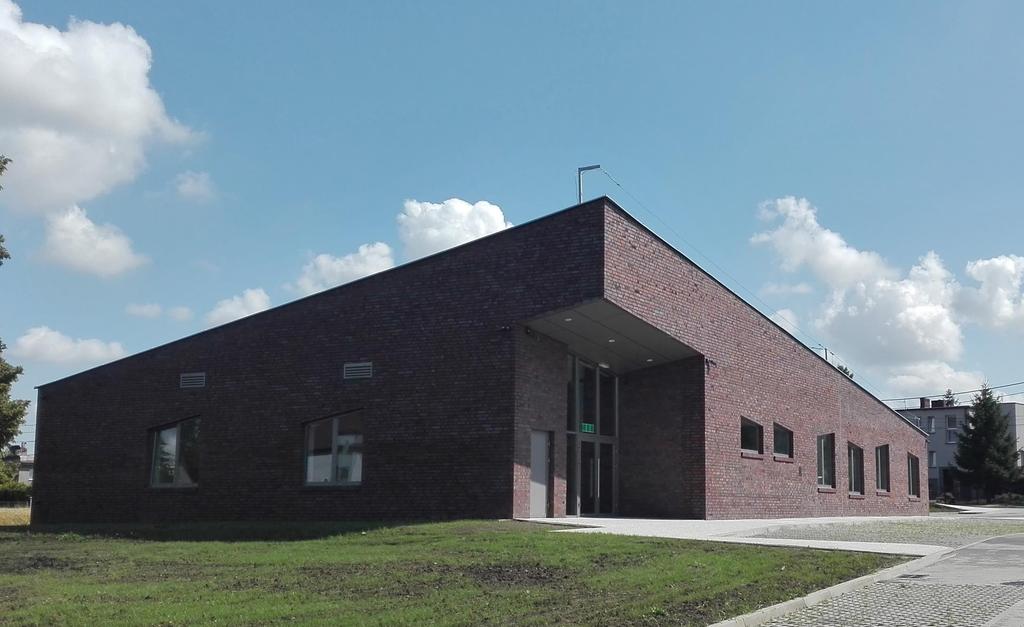

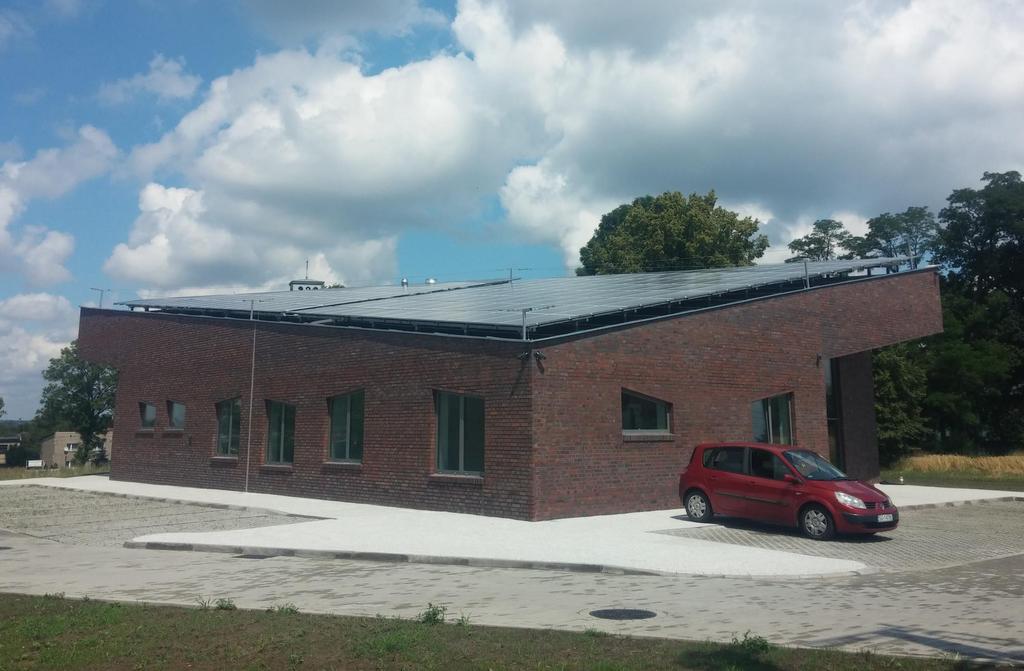

27 Ośrodek zdrowia w Przyszowicach

28 Ośrodek zdrowia w Przyszowicach

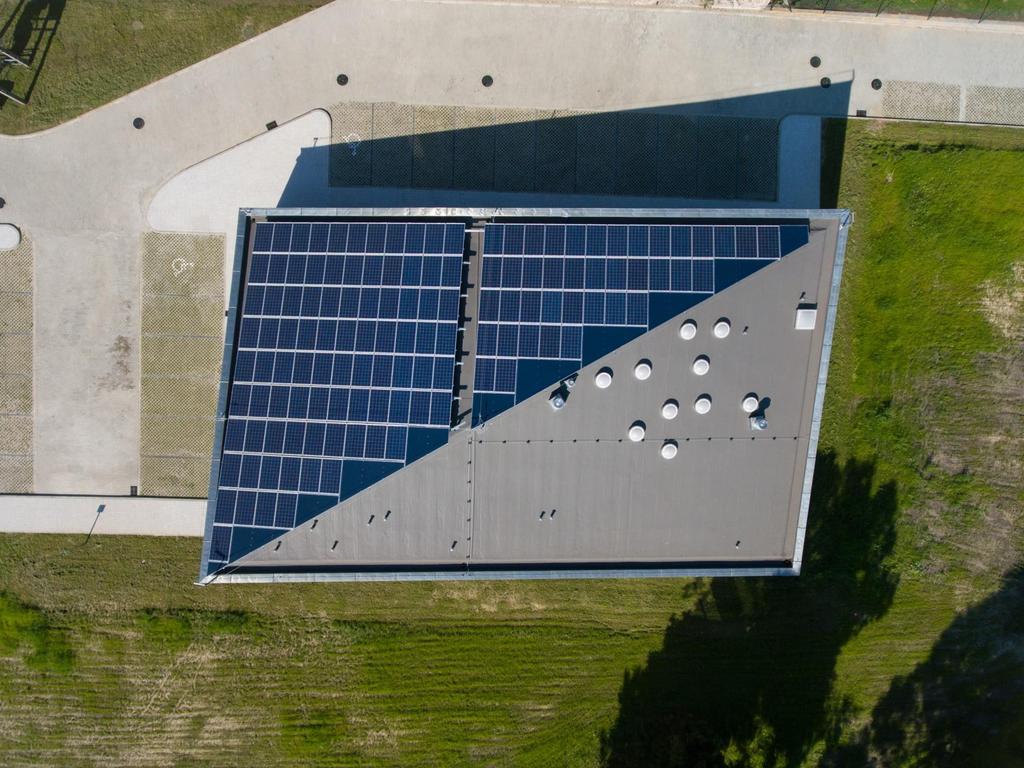

29 126 paneli fotowoltaicznych x 260W.

30

31

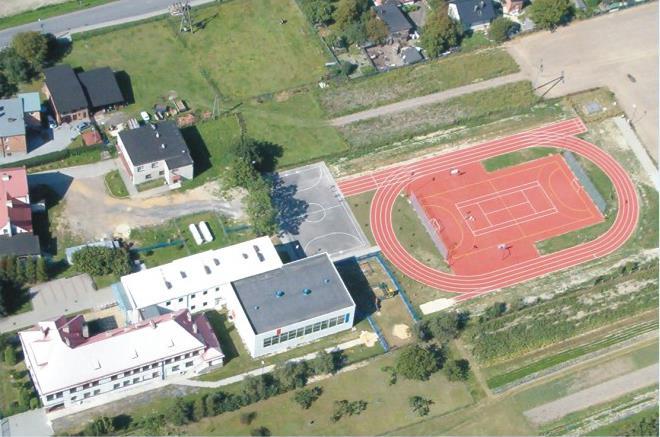

32 Projekty związane z wykorzystaniem metanu z kopalni KWK Budryk Agregat kogeneracyjny o0 0,5MW (metan) KWK Budryk 400m Chudów Kompleks szkolny, Ośrodek zdrowia, OSP

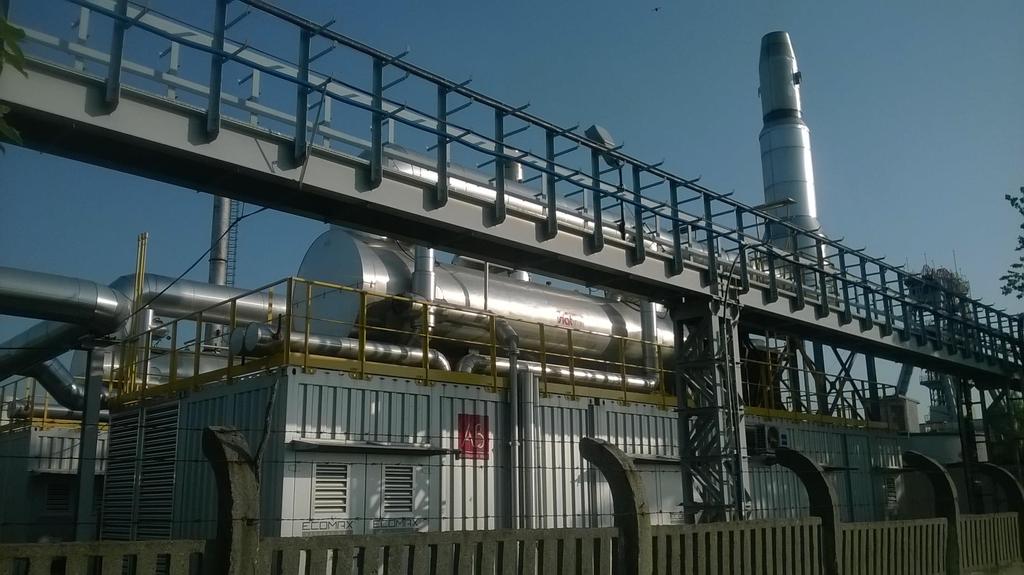

33 Instalacja metanowa na KWK Budryk (2x 4MW). Podłączenie do stacji odmetanowania gminnej instalacji metanowej (0,5MW + 1,5MW)

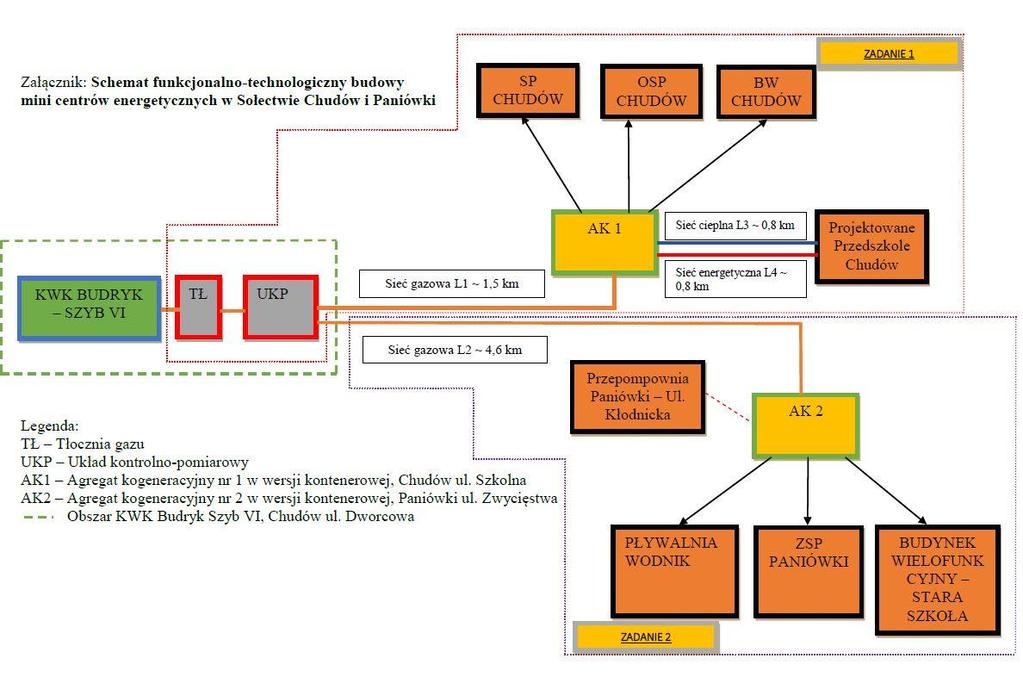

34 Schemat instalacji metanowej w gm. Gierałtowice. (Zapotrzebowanie: 2MW; 10m 3 /h)

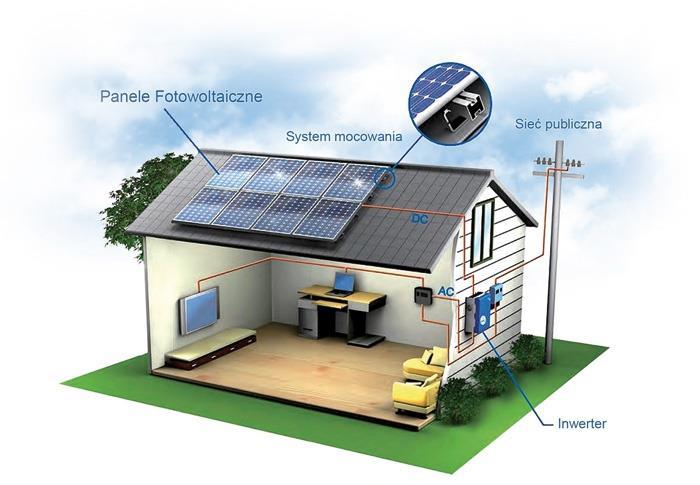

35 Słoneczna Gmina. 318 kw na budynkach mieszkalnych oraz farma fotowoltaiczna 2 MW.

36 STAN REALIZACJI PROJEKTU NA R. Podpisana umowa na realizację projektu Sierpień 2016 ankieteryzacja gminy (duże zainteresowanie projektem, do urzędu wpłynęło ponad 250 ankiet) Pozyskanie dodatkowych środków finansowych przeznaczonych na dofinansowanie projektu ( kwota dofinansowania wynosi ,000 ZŁ ) Grudzień Styczeń 2016/17 Weryfikacja ankiet w terenie Marzec - Podpisanie umów przedwstępnych z 83 mieszkańcami gminy na realizację projektu z podziałem na poszczególne sołectwa: Styczeń oczekiwanie na dofinansowanie projektu - Sołectwo Gierałtowice 44 osób ( 159 KW ) - Sołectwo Przyszowice 25 osób ( 99 KW) - Sołectwo Paniówki 11 osób ( 47 KW ) - Sołectwo Chudów 3 osoby ( 13 KW ) Razem 318 KW

37 Nazwa: PUBLEnEf w skrócie Wspieranie władz publicznych we wdrażaniu polityk energetycznych (ang. Supporting Public Authorities for implementing Energy Efficiency Policies). Forma finansowania: Program ramowy UE w zakresie badań naukowych i innowacji Horyzont2020 Ramy czasowe: Luty 2016 styczeń 2019

38 PUBLEnEf - Cele Projektu Ocena dotychczasowych doświadczeń w zakresie realizacji istniejących polityk energetycznych w państwach członkowskich, regionach i miastach Wzmocnienie możliwości współpracy instytucji publicznych na poziomie krajowym, regionalnym i lokalnym Opracowanie i dostosowanie narzędzi dla agencji publicznych, mających na celu wsparcie w realizacji polityki efektywności energetycznej

39 PUBLEnEf - Pierwsze rezultaty projektu Analiza potrzeb i dobrych praktyk w zakresie realizacji polityk efektywności energetycznej (EE) na poziomie administracji lokalnej, regionalnej oraz krajowej; Utworzenie Biblioteki dobrych praktyk ; Analiza możliwości dopasowania wybranych dobrych praktyk do zidentyfikowanych potrzeb; Zebranie narzędzi i instrumentów wspierających realizację polityk EE -platforma Wdrażanie map drogowych w obszarze realizacji polityk EE przy wykorzystaniu zebranych narzędzi i dobrych praktyk;

40 PUBLEnEf - Mapa drogowa Klaster energii gminy górniczej 13 marca 2017 r. gmina Gierałtowice podpisała umowę o współpracy z Krajową Agencję Poszanowania Energii S.A. na stworzenie dokumentu zawierającego zbiór wytycznych - kroków i działań, jakie należy wykonać, aby skutecznie zrealizować zamierzenia gminy w kierunku stania się gminą samowystarczalną energetycznie

41 W drodze do klastra powiatowego Wpisanie na listę referencyjną Ministra Energii z klastrem gminy górniczo-rolniczej Gierałtowice Podpisanie porozumienia o powstaniu klastra gminy górniczo-rolniczej Gierałtowice Podpisanie porozumienia o powstaniu klastra Przyjazna Energia w Powiecie Gliwickim z udziałem gminy Gierałtowice Zgłoszenie powiatowego klastra w Ministerstwie Energii
