1 Grzegorz Bałuka IASE Sp. z o.o. Doświadczalny minisystem energetyczny (PV+VAWT) Budowa, wstępna eksploatacja i napotkane problemy ENERGYREGION - Efektywny rozwój rozproszonej energetyki odnawialnej w połączeniu z konwencjonalną w regionach.

2 Cel Głównym celem przedsięwzięcia było zbadanie możliwości, ograniczeń i poznanie ewentualnych problemów związanych z instalacją i eksploatacją realnego systemu opartego na trzech dostępnych i uznawanych za perspektywiczne technologiach: Panelach fotowoltaicznych (PV), Małej, miejskiej turbinie wiatrowej (VAWT), Ogniwie paliwowym (FC), jako źródle energii elektrycznej i ciepła (kogeneracja CHP) Slajd 2 2

3 Cel Instalacja była planowana jako hybrydowy system energetyczny (Hybrid Energy System - HES) o wydolności mogącej zaspokoić popyt na energię typowego gospodarstwa domowego (domu jednorodzinnego) dostarczając ok. 3-5kW mocy. Miała ona służyć do weryfikacji strategii zużycia energii opracowanych w ramach zasadniczych rezultatów (Core Outputs) uzyskanych w pakietach WP-3 do WP-6 naszego Projektu. Slajd 3 3

4 Idea FC CHP (fuel cell combined heat and power) VAWT (urban type vertical axis wind turbine) Main control system, server www Photovoltaic system Description: low voltage grid connection local control and monitoring system main monitoring and control system, server www Slajd 4 4

5 Spodziewane dodatkowe korzyści: 1. Propozycja innowacyjnego systemu generacji rozproszonej dla odbiorców indywidualnych i drobnego przemysłu: Jako autonomicznego systemu energetycznego opartego o jedną z w/w technologii (jak pv, VAWT, FC) podłączonych do sieci nn, lub bez podłączenia do sieci nn. Jako hybrydy pv-vawt generującej energię dla gospodarstwa domowego podłączoną do sieci nn, lub bez podłączenia do sieci nn. Jako systemu energetycznego (en. elektryczna i ciepło) pracującego w oparciu o ogniwo paliwowe (FC) dla domu lub drobnego przedsiębiorczości (z lub bez przyłączenia do sieci nn). Jako pełnege systemu hybrydowegu (ciepło i energia elektryczna) zawierającego panele słoneczne, generator wiatrowy oraz ogniwo paliwowe (z lub bez podłączenia do sieci nn). Slajd 5 5

6 Spodziewane dodatkowe korzyści: 2. Weryfikacja strategii rozwoju energetyki rozproszonej, oszczędności energii przy użyciu dobrego przykładu i rzeczywistych danych. 3. Stworzenie bazy parametrów operacyjnych opisujących system hybrydowy. 4. Budowa systemu internetowego monitorowania danych operacyjnych i parametrów systemu. 5. Uzyskany opis hybrydowego systemu generacji rozproszonej wzbogacający zbiór pozytywnych przykładów (the best cases) może być traktowany jako ramowy projekt do budowy przyszłych konstrukcji przez innych beneficjentów projektu EnergyRegion. 6. Wiedza konieczna do udanej promocji generacji rozproszonej i wykorzystania Odnawialnych Źródeł Energii (OZE RES) dla rozwiązań innowacyjnych (takich jak Smart Grid) w Regionach. Slajd 6 6

7 Lokalizacja Systemu Hybrydowego (SH HES) Przy rozpatrywaniu lokalizacji systemu hybrydowego brane były pod uwagę trzy możliwe położenia: Wariant 1 budynek Instytutu Automatyki Systemów Energetycznych Sp. z o.o, Wariant 2 budynek POLTEGOR-INSTYTUT Instytut Górnictwa Odkrywkowego Wariant 3 inne miejsca na terenie m.wrocławia. Slajd 7 7

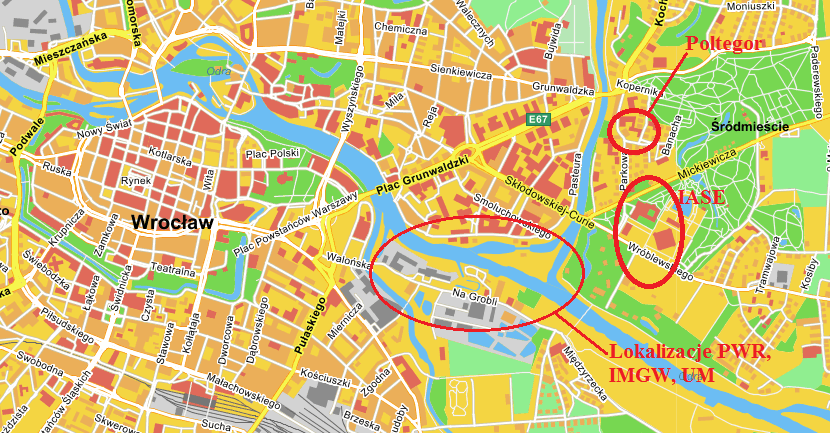

8 Rozpatrywane lokalizacje Slajd 8 8

9 Warunki wietrzne Slajd 9 9

10 Widok na dach budynku IASE Sp. z o.o. Slajd 10 10

11 Widok na dach Poltegor Instytut Slajd 11 11

12 Projekcja lokalizacji na obiektach Politechniki Wrocławskiej Slajd 12 12

13 Panele PV zainstalowane na dachu obiektu Instytutu - Poltegor Slajd 13 13

14 Turbina wiatrowa VAWT na dachu obiektu Instytutu - Poltegor Slajd 14 14

15 Widok ogólny HES na obiektach Instytutu - Poltegor Slajd 15 15

16 Widok strony Slajd 16 16

17 Wykres dynamiczny 3D niektórych rejestrowanych parametrów Slajd 17 17

18 Refleksja Patrząc wstecz można się dziwić, że przez decyzję administracyjną została zaprzepaszczona okazja postawienia turbiny wiatrowej z osią pionową (VAWT) na dachu budynku IASE, która to konstrukcja (estetyczna, przewidziana do pracy przez zamknięty okres czasu) mogłaby być doskonałą promocją energetyki opartej o OZE, IASE, a nawet miasta. Umieszczenie takiej konstrukcji na dachu nie zakłóca przecież ogólnego wyglądu ani nie psuje wrażeń estetycznych. Opcjonalnie można by było przewidzieć okresowe kładzenie wiatraka (np. w przypadku wykonywania historycznych zdjęć czy filmowania pleneru). Slajd 18 18

19 Dziękuję za uwagę Grzegorz Bałuka ENERGYREGION - Efektywny rozwój rozproszonej energetyki odnawialnej w połączeniu z konwencjonalną w regionach
