1 Lab Advisor Kontrola maszyn i silników

2

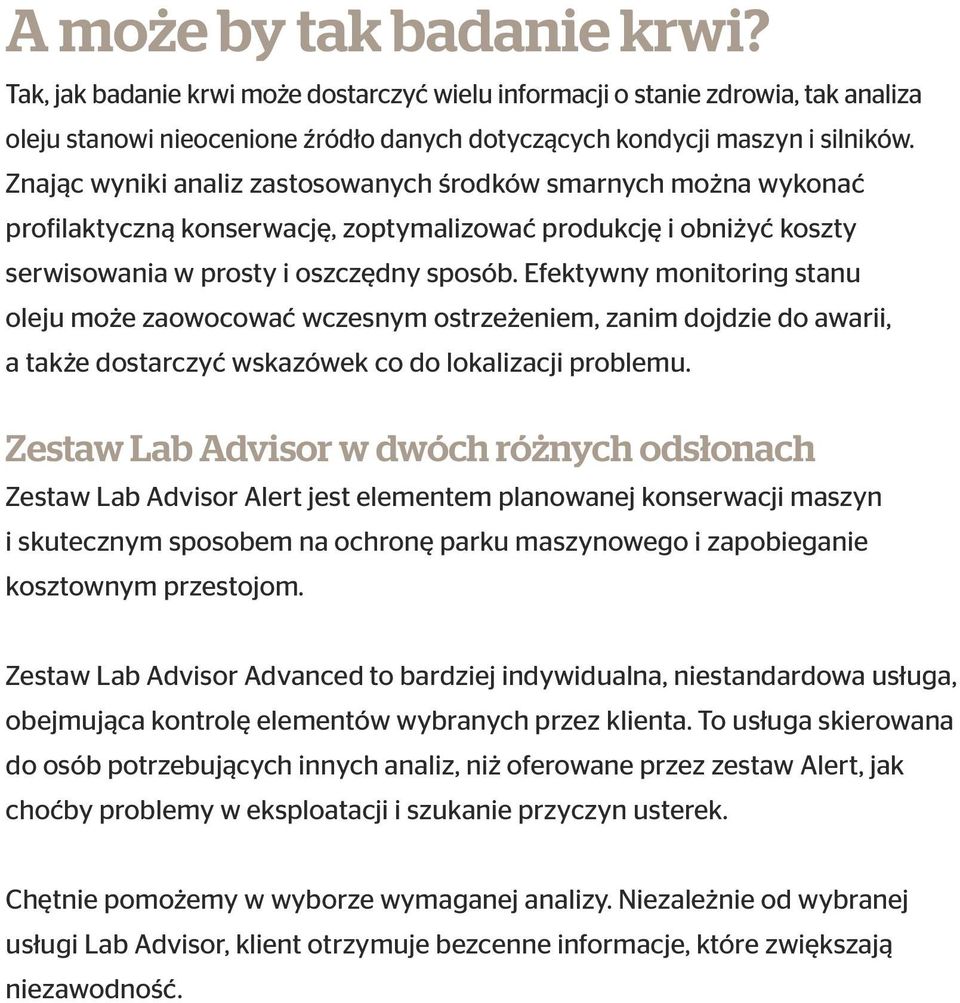

3 A może by tak badanie krwi? Tak, jak badanie krwi może dostarczyć wielu informacji o stanie zdrowia, tak analiza oleju stanowi nieocenione źródło danych dotyczących kondycji maszyn i silników. Znając wyniki analiz zastosowanych środków smarnych można wykonać profilaktyczną konserwację, zoptymalizować produkcję i obniżyć koszty serwisowania w prosty i oszczędny sposób. Efektywny monitoring stanu oleju może zaowocować wczesnym ostrzeżeniem, zanim dojdzie do awarii, a także dostarczyć wskazówek co do lokalizacji problemu. Zestaw Lab Advisor w dwóch różnych odsłonach Zestaw Lab Advisor Alert jest elementem planowanej konserwacji maszyn i skutecznym sposobem na ochronę parku maszynowego i zapobieganie kosztownym przestojom. Zestaw Lab Advisor Advanced to bardziej indywidualna, niestandardowa usługa, obejmująca kontrolę elementów wybranych przez klienta. To usługa skierowana do osób potrzebujących innych analiz, niż oferowane przez zestaw Alert, jak choćby problemy w eksploatacji i szukanie przyczyn usterek. Chętnie pomożemy w wyborze wymaganej analizy. Niezależnie od wybranej usługi Lab Advisor, klient otrzymuje bezcenne informacje, które zwiększają niezawodność.

4

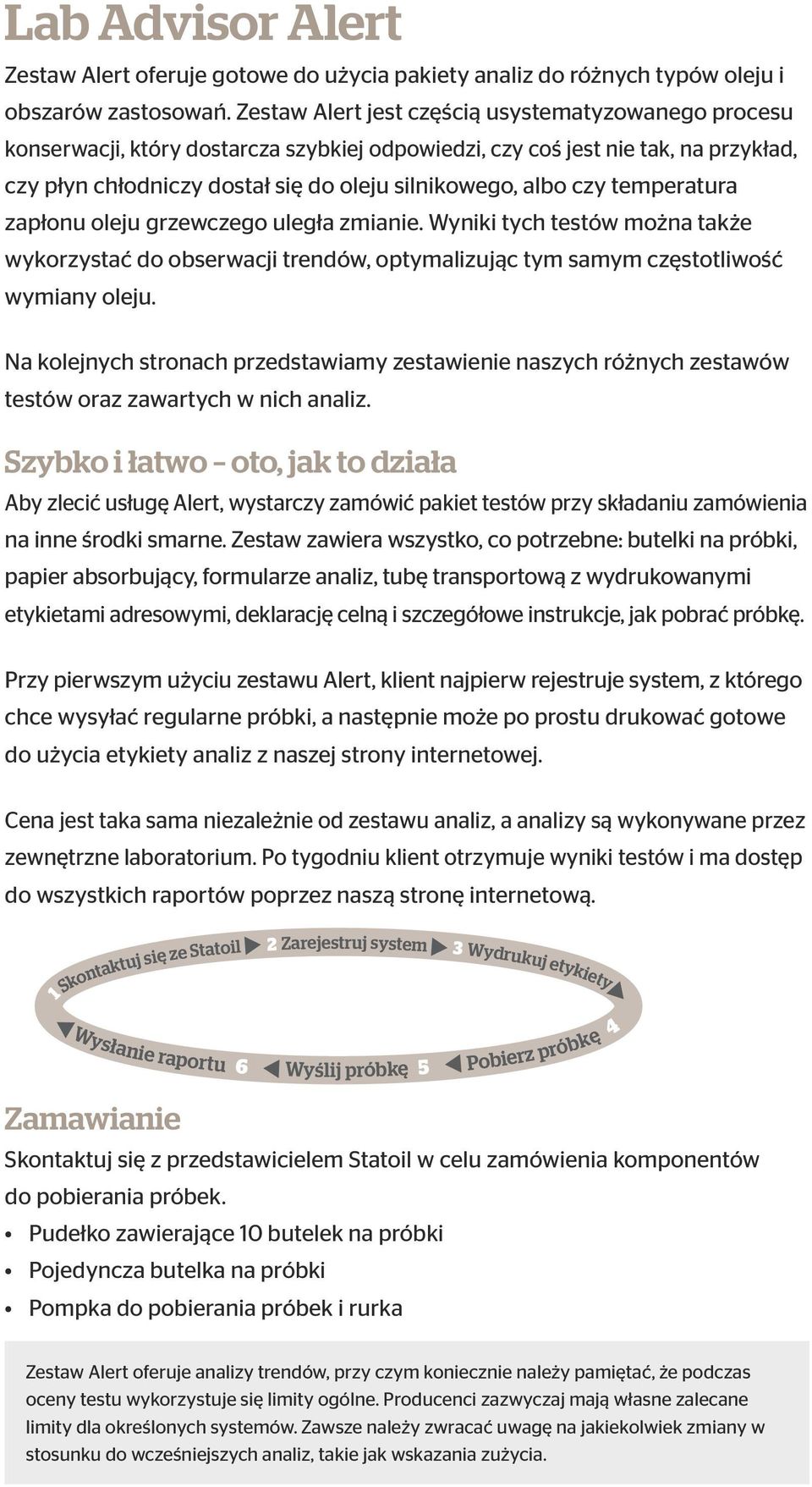

5 Lab Advisor Alert Zestaw Alert oferuje gotowe do użycia pakiety analiz do różnych typów oleju i obszarów zastosowań. Zestaw Alert jest częścią usystematyzowanego procesu konserwacji, który dostarcza szybkiej odpowiedzi, czy coś jest nie tak, na przykład, czy płyn chłodniczy dostał się do oleju silnikowego, albo czy temperatura zapłonu oleju grzewczego uległa zmianie. Wyniki tych testów można także wykorzystać do obserwacji trendów, optymalizując tym samym częstotliwość wymiany oleju. Na kolejnych stronach przedstawiamy zestawienie naszych różnych zestawów testów oraz zawartych w nich analiz. Szybko i łatwo oto, jak to działa Aby zlecić usługę Alert, wystarczy zamówić pakiet testów przy składaniu zamówienia na inne środki smarne. Zestaw zawiera wszystko, co potrzebne: butelki na próbki, papier absorbujący, formularze analiz, tubę transportową z wydrukowanymi etykietami adresowymi, deklarację celną i szczegółowe instrukcje, jak pobrać próbkę. Przy pierwszym użyciu zestawu Alert, klient najpierw rejestruje system, z którego chce wysyłać regularne próbki, a następnie może po prostu drukować gotowe do użycia etykiety analiz z naszej strony internetowej. Cena jest taka sama niezależnie od zestawu analiz, a analizy są wykonywane przez zewnętrzne laboratorium. Po tygodniu klient otrzymuje wyniki testów i ma dostęp do wszystkich raportów poprzez naszą stronę internetową. 1 Skontaktuj się ze Statoil 2 Zarejestruj system 3 Wydrukuj etykiety Wysłanie raportu 6 Wyślij próbkę 5 4 Pobierz próbkę Zamawianie Skontaktuj się z przedstawicielem Statoil w celu zamówienia komponentów do pobierania próbek. Pudełko zawierające 10 butelek na próbki Pojedyncza butelka na próbki Pompka do pobierania próbek i rurka Zestaw Alert oferuje analizy trendów, przy czym koniecznie należy pamiętać, że podczas oceny testu wykorzystuje się limity ogólne. Producenci zazwyczaj mają własne zalecane limity dla określonych systemów. Zawsze należy zwracać uwagę na jakiekolwiek zmiany w stosunku do wcześniejszych analiz, takie jak wskazania zużycia.

6 Analiza Metoda Opis Liczba kwasowa, TAN IP 177/ASTM D 664 Określa stężenie zanieczyszczeń kwasowych w oleju w przypadku jego utlenienia lub zanieczyszczenia. Wygląd Na miejscu Ocena wizualna wyglądu oleju. Liczba zasadowa, TBN IP 276/ASTM D 2896 Stężenie zanieczyszczeń zasadowych w oleju, mogące neutralizować kwaśne produkty spalania. Chlor, ICP ASTM D 5185 Określa zawartość chloru. Pozostałość po koksowaniu wg Conradsona Zdolność rozpraszania ASTM D 189 Bibułowa Analiza elementarna, ICP ASTM D 5185 Określa pozostałość koksową po intensywnym podgrzaniu próbki. Określa zdolność oleju silnikowego do rozpraszania cząsteczek sadzy i oddzielania ich od oleju przechodzącego przez filtr oleju. Określa zawartość metali w oleju, będących wynikiem zużycia, zanieczyszczeń i dodatków. Cząstki żelaza PQ Określa ilość zanieczyszczeń magnetycznych. Temperatura zapłonu Temperatura zapłonu Temperatura krzepnięcia Grabner Płyta grzejna Obliczona na podstawie współczynnika załamania Ten test pokazuje, czy temperatura zapłonu oleju jest wyższa lub niższa od oczekiwanej. Ten test pokazuje, czy temperatura zapłonu oleju jest wyższa lub niższa od oczekiwanej. Temperatura, w której ciecz przechodzi do fazy stałej. Paliwo GC Określa zawartość paliwa w oleju. Zawartość glikolu Zawartość glikolu, % IR + Na Obliczona na podstawie współczynnika załamania Określa zawartość glikolu w oleju, co może wskazywać na przeciek płynu chłodniczego. Określa zawartość glikolu dla płynu chłodniczego. IpH IP 177/ASTM D 664 Początkowe ph. Lepkość kinematyczna w 100 C Houillon Lepkość oleju w 100 C. Lepkość kinematyczna w 40 C Houillon Lepkość oleju w 40 C. Liczba zobojętnienia IP 139/ASTM D 974 Nitrowanie IR Określa stężenie zanieczyszczeń kwasowych w oleju w przypadku jego utlenienia lub zanieczyszczenia. Test pokazujący stopień rozkładu lub zanieczyszczenia oleju w wyniku reakcji z azotem z powietrza Wskaźnik stanu oleju, OCI Na miejscu Określa stopień zanieczyszczenia oleju sadzą, wodą i metalami. Utlenienie Zawartość cząstek ISO 4406 IR Test pokazujący stopień utlenienia, rozkładu lub zanieczyszczenia oleju w wyniku reakcji z tlenem z powietrza. Podaje wskaźnik zanieczyszczenia na podstawie liczby cząstek stałych. Limity dla testu są określane w oparciu o ogólne zalecenia dla hydrauliki maszyn. ph IP 177/ASTM D 664 Określa wartość ph, gdzie 7 to wartość obojętna. Współczynnik załamania Na miejscu Współczynnik załamania określa stosunek między szybkością światła w próżni w porównaniu z tą w próbce użytej do określenia zawartości glikolu w płynie chłodniczym. Rezerwa alkaliczna ASTM D 1121 Określa odporność płynu chłodniczego na korozję. Sadza IR, DIN Określa zawartość sadzy w oleju. Zawartość wody Trzaski / karbid Określa zawartość wody w oleju. Zawartość wody ASTM D 6304 do 100 ppm. Określa zawartość wody w oleju.

7 Silnik Silnik zasilany gazem Przemysłowe środki smarne Koła zębate Smar Przenoszenie ciepła Płyn chłodniczy Zestawy testów Lab Advisor Alert Nasze zestawy testów są przygotowywane w oparciu o analizowane środki smarne lub system. Tabela po lewej zawiera analizy znajdujące się w poszczególnych zestawach testów.

8

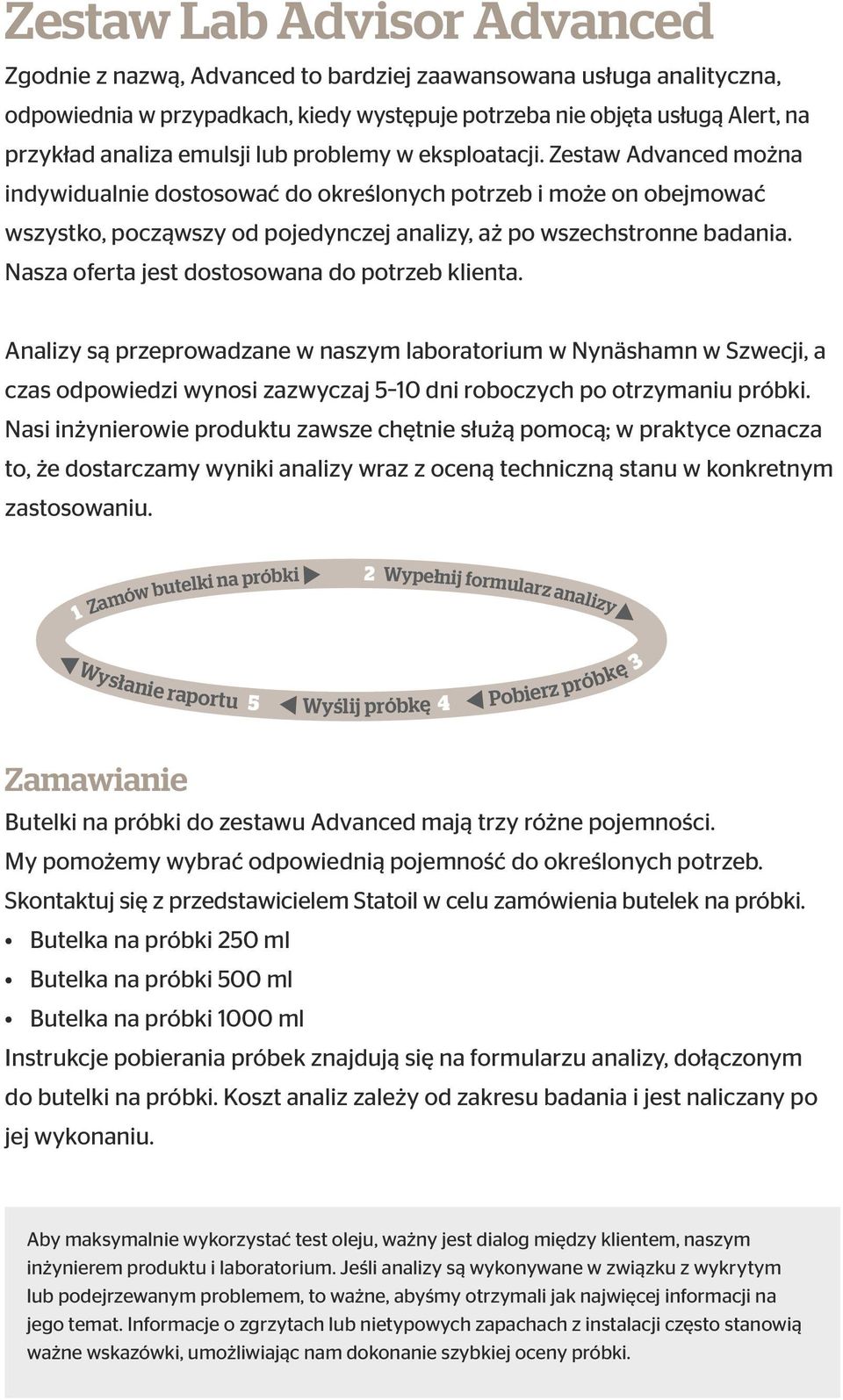

9 Zestaw Lab Advisor Advanced Zgodnie z nazwą, Advanced to bardziej zaawansowana usługa analityczna, odpowiednia w przypadkach, kiedy występuje potrzeba nie objęta usługą Alert, na przykład analiza emulsji lub problemy w eksploatacji. Zestaw Advanced można indywidualnie dostosować do określonych potrzeb i może on obejmować wszystko, począwszy od pojedynczej analizy, aż po wszechstronne badania. Nasza oferta jest dostosowana do potrzeb klienta. Analizy są przeprowadzane w naszym laboratorium w Nynäshamn w Szwecji, a czas odpowiedzi wynosi zazwyczaj 5 10 dni roboczych po otrzymaniu próbki. Nasi inżynierowie produktu zawsze chętnie służą pomocą; w praktyce oznacza to, że dostarczamy wyniki analizy wraz z oceną techniczną stanu w konkretnym zastosowaniu. 1 Zamów butelki na próbki 2 Wypełnij formularz analizy Wysłanie raportu 5 Wyślij próbkę 4 Pobierz próbkę 3 Zamawianie Butelki na próbki do zestawu Advanced mają trzy różne pojemności. My pomożemy wybrać odpowiednią pojemność do określonych potrzeb. Skontaktuj się z przedstawicielem Statoil w celu zamówienia butelek na próbki. Butelka na próbki 250 ml Butelka na próbki 500 ml Butelka na próbki 1000 ml Instrukcje pobierania próbek znajdują się na formularzu analizy, dołączonym do butelki na próbki. Koszt analiz zależy od zakresu badania i jest naliczany po jej wykonaniu. Aby maksymalnie wykorzystać test oleju, ważny jest dialog między klientem, naszym inżynierem produktu i laboratorium. Jeśli analizy są wykonywane w związku z wykrytym lub podejrzewanym problemem, to ważne, abyśmy otrzymali jak najwięcej informacji na jego temat. Informacje o zgrzytach lub nietypowych zapachach z instalacji często stanowią ważne wskazówki, umożliwiając nam dokonanie szybkiej oceny próbki.

10

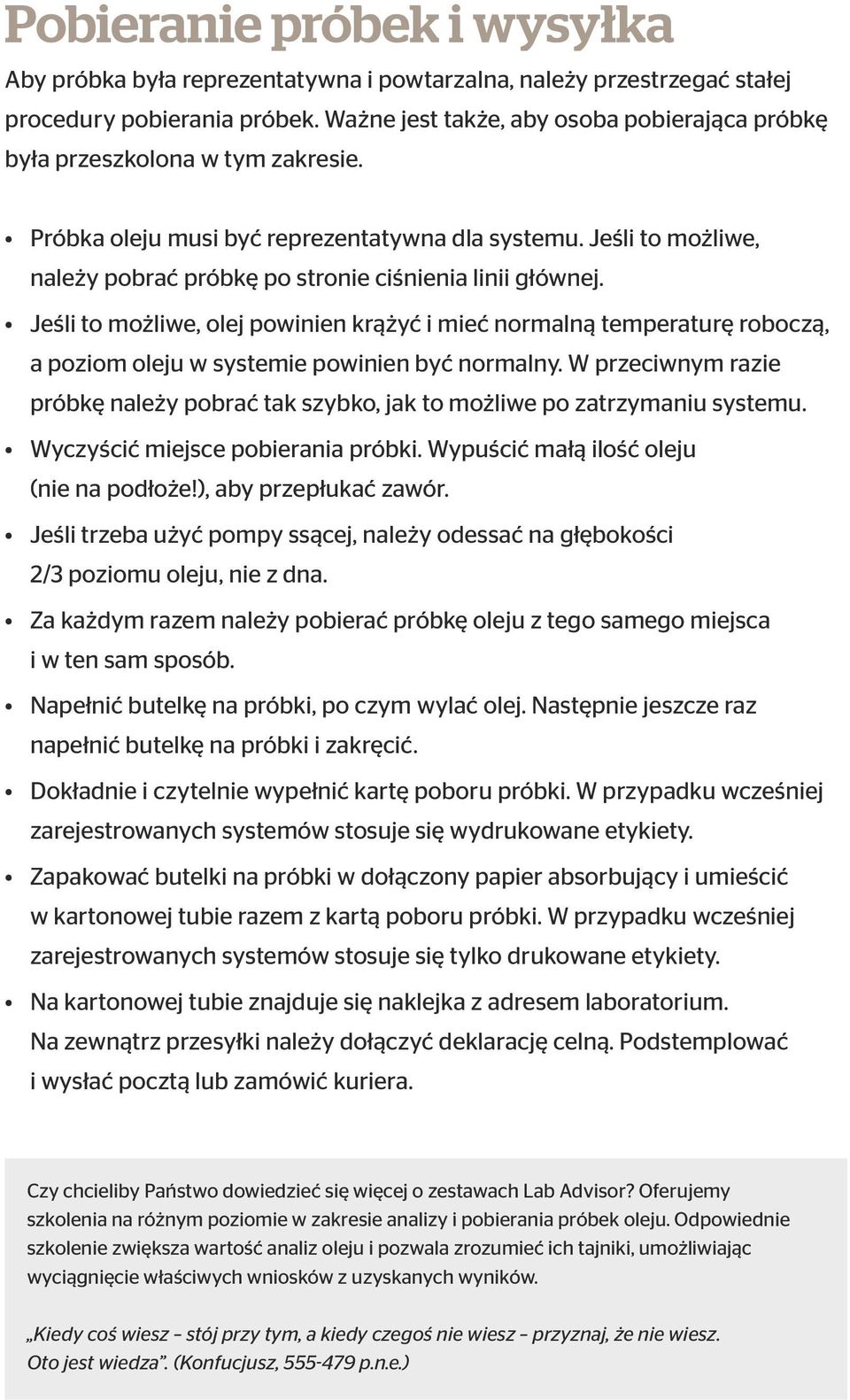

11 Pobieranie próbek i wysyłka Aby próbka była reprezentatywna i powtarzalna, należy przestrzegać stałej procedury pobierania próbek. Ważne jest także, aby osoba pobierająca próbkę była przeszkolona w tym zakresie. Próbka oleju musi być reprezentatywna dla systemu. Jeśli to możliwe, należy pobrać próbkę po stronie ciśnienia linii głównej. Jeśli to możliwe, olej powinien krążyć i mieć normalną temperaturę roboczą, a poziom oleju w systemie powinien być normalny. W przeciwnym razie próbkę należy pobrać tak szybko, jak to możliwe po zatrzymaniu systemu. Wyczyścić miejsce pobierania próbki. Wypuścić małą ilość oleju (nie na podłoże!), aby przepłukać zawór. Jeśli trzeba użyć pompy ssącej, należy odessać na głębokości 2/3 poziomu oleju, nie z dna. Za każdym razem należy pobierać próbkę oleju z tego samego miejsca i w ten sam sposób. Napełnić butelkę na próbki, po czym wylać olej. Następnie jeszcze raz napełnić butelkę na próbki i zakręcić. Dokładnie i czytelnie wypełnić kartę poboru próbki. W przypadku wcześniej zarejestrowanych systemów stosuje się wydrukowane etykiety. Zapakować butelki na próbki w dołączony papier absorbujący i umieścić w kartonowej tubie razem z kartą poboru próbki. W przypadku wcześniej zarejestrowanych systemów stosuje się tylko drukowane etykiety. Na kartonowej tubie znajduje się naklejka z adresem laboratorium. Na zewnątrz przesyłki należy dołączyć deklarację celną. Podstemplować i wysłać pocztą lub zamówić kuriera. Czy chcieliby Państwo dowiedzieć się więcej o zestawach Lab Advisor? Oferujemy szkolenia na różnym poziomie w zakresie analizy i pobierania próbek oleju. Odpowiednie szkolenie zwiększa wartość analiz oleju i pozwala zrozumieć ich tajniki, umożliwiając wyciągnięcie właściwych wniosków z uzyskanych wyników. Kiedy coś wiesz stój przy tym, a kiedy czegoś nie wiesz przyznaj, że nie wiesz. Oto jest wiedza. (Konfucjusz, p.n.e.)

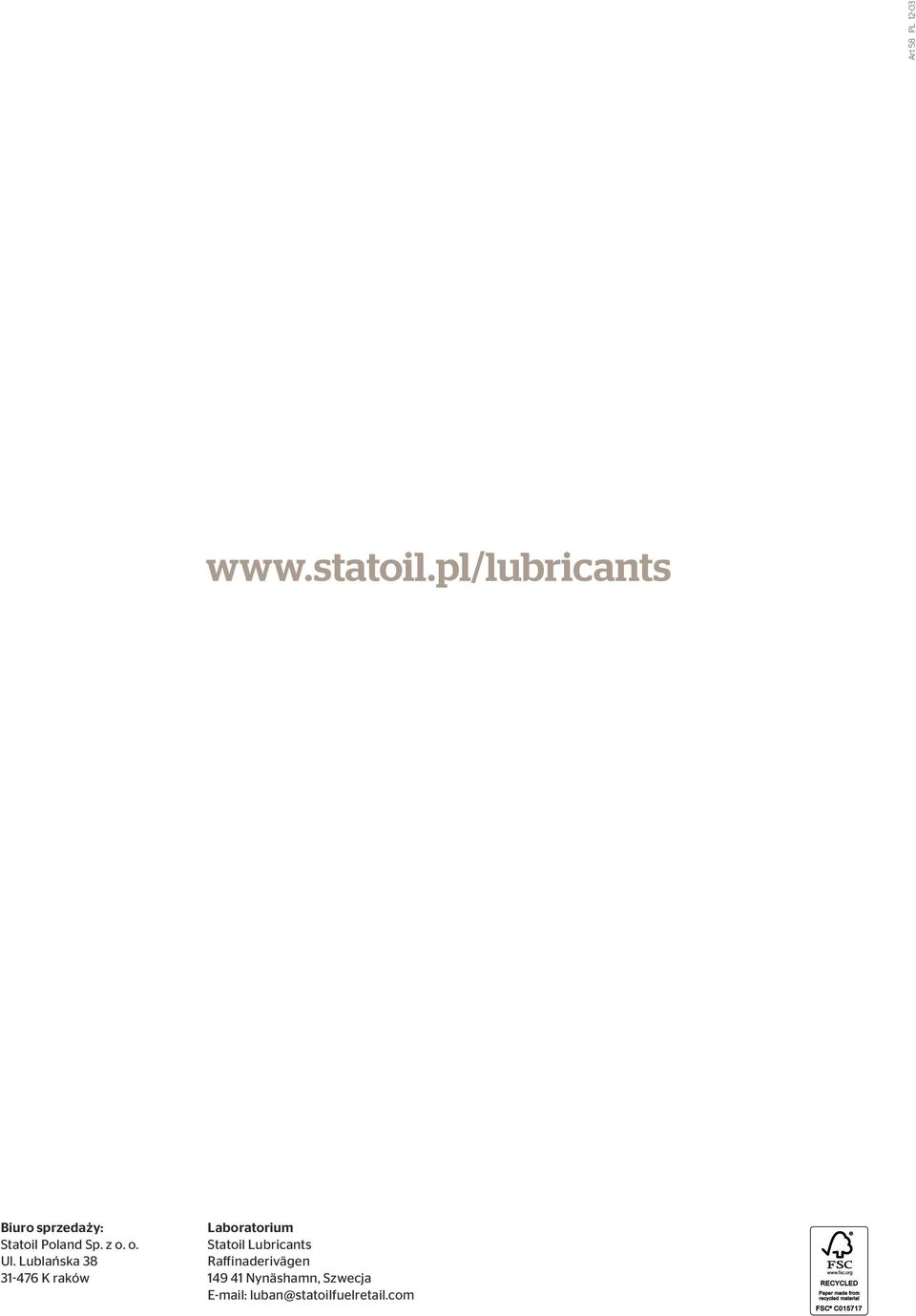

12 Art 58 PL Biuro sprzedaży: Statoil Poland Sp. z o. o. Ul. Lublańska K raków Laboratorium Statoil Lubricants Raffinaderivägen Nynäshamn, Szwecja luban@statoilfuelretail.com
