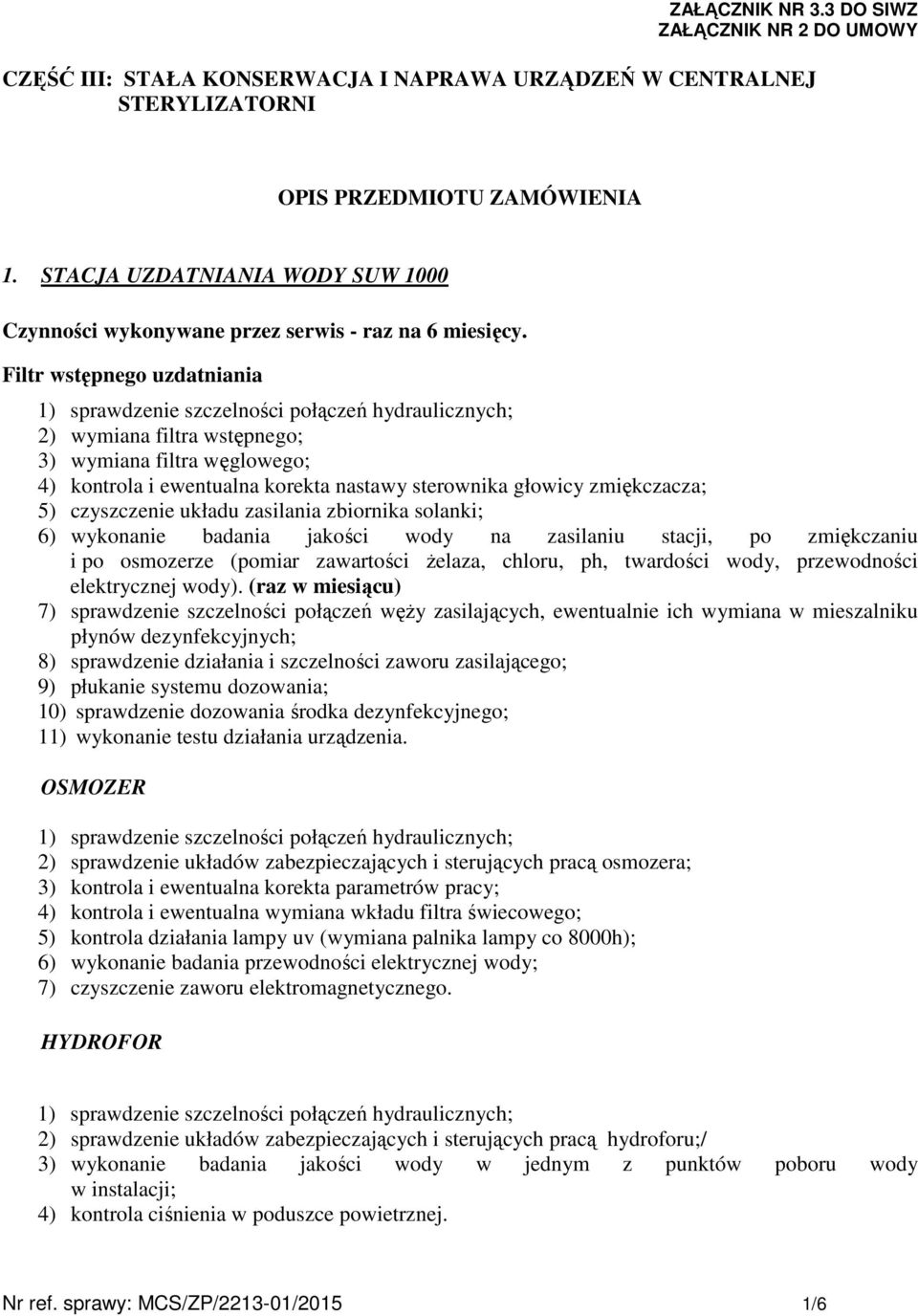

1 ZAŁĄCZNIK NR 3.3 DO SIWZ ZAŁĄCZNIK NR 2 DO UMOWY CZĘŚĆ III: STAŁA KONSERWACJA I NAPRAWA URZĄDZEŃ W CENTRALNEJ STERYLIZATORNI OPIS PRZEDMIOTU ZAMÓWIENIA 1. STACJA UZDATNIANIA WODY SUW 1000 Czynności wykonywane przez serwis - raz na 6 miesięcy. Filtr wstępnego uzdatniania 1) sprawdzenie szczelności połączeń hydraulicznych; 2) wymiana filtra wstępnego; 3) wymiana filtra węglowego; 4) kontrola i ewentualna korekta nastawy sterownika głowicy zmiękczacza; 5) czyszczenie układu zasilania zbiornika solanki; 6) wykonanie badania jakości wody na zasilaniu stacji, po zmiękczaniu i po osmozerze (pomiar zawartości żelaza, chloru, ph, twardości wody, przewodności elektrycznej wody). (raz w miesiącu) 7) sprawdzenie szczelności połączeń węży zasilających, ewentualnie ich wymiana w mieszalniku płynów dezynfekcyjnych; 8) sprawdzenie działania i szczelności zaworu zasilającego; 9) płukanie systemu dozowania; 10) sprawdzenie dozowania środka dezynfekcyjnego; 11) wykonanie testu działania urządzenia. OSMOZER 1) sprawdzenie szczelności połączeń hydraulicznych; 2) sprawdzenie układów zabezpieczających i sterujących pracą osmozera; 3) kontrola i ewentualna korekta parametrów pracy; 4) kontrola i ewentualna wymiana wkładu filtra świecowego; 5) kontrola działania lampy uv (wymiana palnika lampy co 8000h); 6) wykonanie badania przewodności elektrycznej wody; 7) czyszczenie zaworu elektromagnetycznego. HYDROFOR 1) sprawdzenie szczelności połączeń hydraulicznych; 2) sprawdzenie układów zabezpieczających i sterujących pracą hydroforu;/ 3) wykonanie badania jakości wody w jednym z punktów poboru wody w instalacji; 4) kontrola ciśnienia w poduszce powietrznej. Nr ref. sprawy: MCS/ZP/ /2015 1/6

Filtr wstępnego uzdatniania 1) sprawdzenie szczelności połączeń hydraulicznych; 2) wymiana filtra wstępnego; 3) wymiana filtra węglowego; 4) kontrola i ewentualna korekta nastawy sterownika głowicy

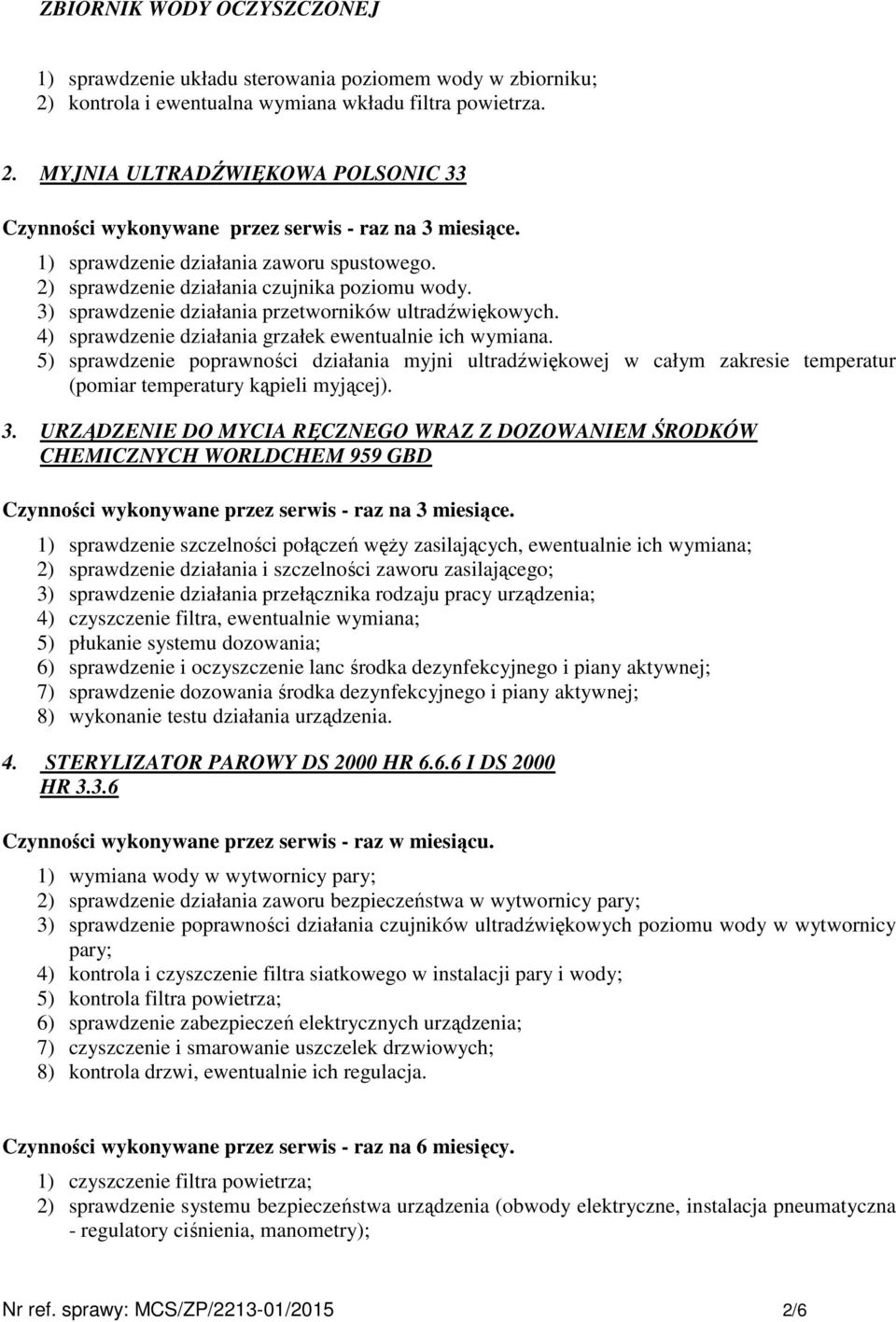

2 ZBIORNIK WODY OCZYSZCZONEJ 1) sprawdzenie układu sterowania poziomem wody w zbiorniku; 2) kontrola i ewentualna wymiana wkładu filtra powietrza. 2. MYJNIA ULTRADŹWIĘKOWA POLSONIC 33 Czynności wykonywane przez serwis - raz na 3 miesiące. 1) sprawdzenie działania zaworu spustowego. 2) sprawdzenie działania czujnika poziomu wody. 3) sprawdzenie działania przetworników ultradźwiękowych. 4) sprawdzenie działania grzałek ewentualnie ich wymiana. 5) sprawdzenie poprawności działania myjni ultradźwiękowej w całym zakresie temperatur (pomiar temperatury kąpieli myjącej). 3. URZĄDZENIE DO MYCIA RĘCZNEGO WRAZ Z DOZOWANIEM ŚRODKÓW CHEMICZNYCH WORLDCHEM 959 GBD Czynności wykonywane przez serwis - raz na 3 miesiące. 1) sprawdzenie szczelności połączeń węży zasilających, ewentualnie ich wymiana; 2) sprawdzenie działania i szczelności zaworu zasilającego; 3) sprawdzenie działania przełącznika rodzaju pracy urządzenia; 4) czyszczenie filtra, ewentualnie wymiana; 5) płukanie systemu dozowania; 6) sprawdzenie i oczyszczenie lanc środka dezynfekcyjnego i piany aktywnej; 7) sprawdzenie dozowania środka dezynfekcyjnego i piany aktywnej; 8) wykonanie testu działania urządzenia. 4. STERYLIZATOR PAROWY DS 2000 HR I DS 2000 HR Czynności wykonywane przez serwis - raz w miesiącu. 1) wymiana wody w wytwornicy pary; 2) sprawdzenie działania zaworu bezpieczeństwa w wytwornicy pary; 3) sprawdzenie poprawności działania czujników ultradźwiękowych poziomu wody w wytwornicy pary; 4) kontrola i czyszczenie filtra siatkowego w instalacji pary i wody; 5) kontrola filtra powietrza; 6) sprawdzenie zabezpieczeń elektrycznych urządzenia; 7) czyszczenie i smarowanie uszczelek drzwiowych; 8) kontrola drzwi, ewentualnie ich regulacja. Czynności wykonywane przez serwis - raz na 6 miesięcy. 1) czyszczenie filtra powietrza; 2) sprawdzenie systemu bezpieczeństwa urządzenia (obwody elektryczne, instalacja pneumatyczna - regulatory ciśnienia, manometry); Nr ref. sprawy: MCS/ZP/ /2015 2/6

4) sprawdzenie działania grzałek ewentualnie ich wymiana. 5) sprawdzenie poprawności działania myjni ultradźwiękowej w całym zakresie temperatur (pomiar temperatury kąpieli myjącej). 3.

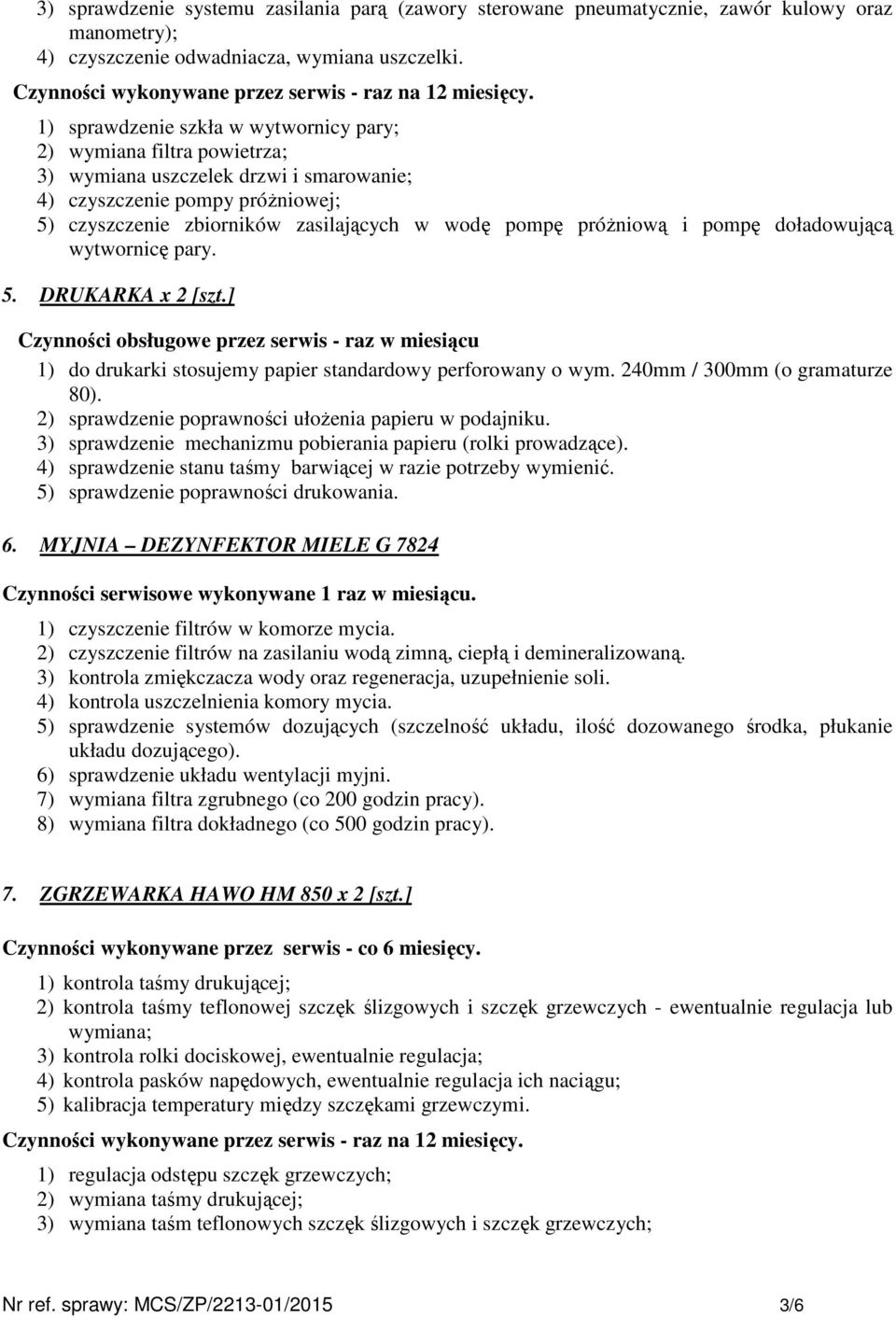

3 3) sprawdzenie systemu zasilania parą (zawory sterowane pneumatycznie, zawór kulowy oraz manometry); 4) czyszczenie odwadniacza, wymiana uszczelki. Czynności wykonywane przez serwis - raz na 12 miesięcy. 1) sprawdzenie szkła w wytwornicy pary; 2) wymiana filtra powietrza; 3) wymiana uszczelek drzwi i smarowanie; 4) czyszczenie pompy próżniowej; 5) czyszczenie zbiorników zasilających w wodę pompę próżniową i pompę doładowującą wytwornicę pary. 5. DRUKARKA x 2 [szt.] Czynności obsługowe przez serwis - raz w miesiącu 1) do drukarki stosujemy papier standardowy perforowany o wym. 240mm / 300mm (o gramaturze 80). 2) sprawdzenie poprawności ułożenia papieru w podajniku. 3) sprawdzenie mechanizmu pobierania papieru (rolki prowadzące). 4) sprawdzenie stanu taśmy barwiącej w razie potrzeby wymienić. 5) sprawdzenie poprawności drukowania. 6. MYJNIA DEZYNFEKTOR MIELE G 7824 Czynności serwisowe wykonywane 1 raz w miesiącu. 1) czyszczenie filtrów w komorze mycia. 2) czyszczenie filtrów na zasilaniu wodą zimną, ciepłą i demineralizowaną. 3) kontrola zmiękczacza wody oraz regeneracja, uzupełnienie soli. 4) kontrola uszczelnienia komory mycia. 5) sprawdzenie systemów dozujących (szczelność układu, ilość dozowanego środka, płukanie układu dozującego). 6) sprawdzenie układu wentylacji myjni. 7) wymiana filtra zgrubnego (co 200 godzin pracy). 8) wymiana filtra dokładnego (co 500 godzin pracy). 7. ZGRZEWARKA HAWO HM 850 x 2 [szt.] Czynności wykonywane przez serwis - co 6 miesięcy. 1) kontrola taśmy drukującej; 2) kontrola taśmy teflonowej szczęk ślizgowych i szczęk grzewczych - ewentualnie regulacja lub wymiana; 3) kontrola rolki dociskowej, ewentualnie regulacja; 4) kontrola pasków napędowych, ewentualnie regulacja ich naciągu; 5) kalibracja temperatury między szczękami grzewczymi. Czynności wykonywane przez serwis - raz na 12 miesięcy. 1) regulacja odstępu szczęk grzewczych; 2) wymiana taśmy drukującej; 3) wymiana taśm teflonowych szczęk ślizgowych i szczęk grzewczych; Nr ref. sprawy: MCS/ZP/ /2015 3/6

1) sprawdzenie szkła w wytwornicy pary; 2) wymiana filtra powietrza; 3) wymiana uszczelek drzwi i smarowanie; 4) czyszczenie pompy próżniowej; 5) czyszczenie zbiorników zasilających w wodę pompę

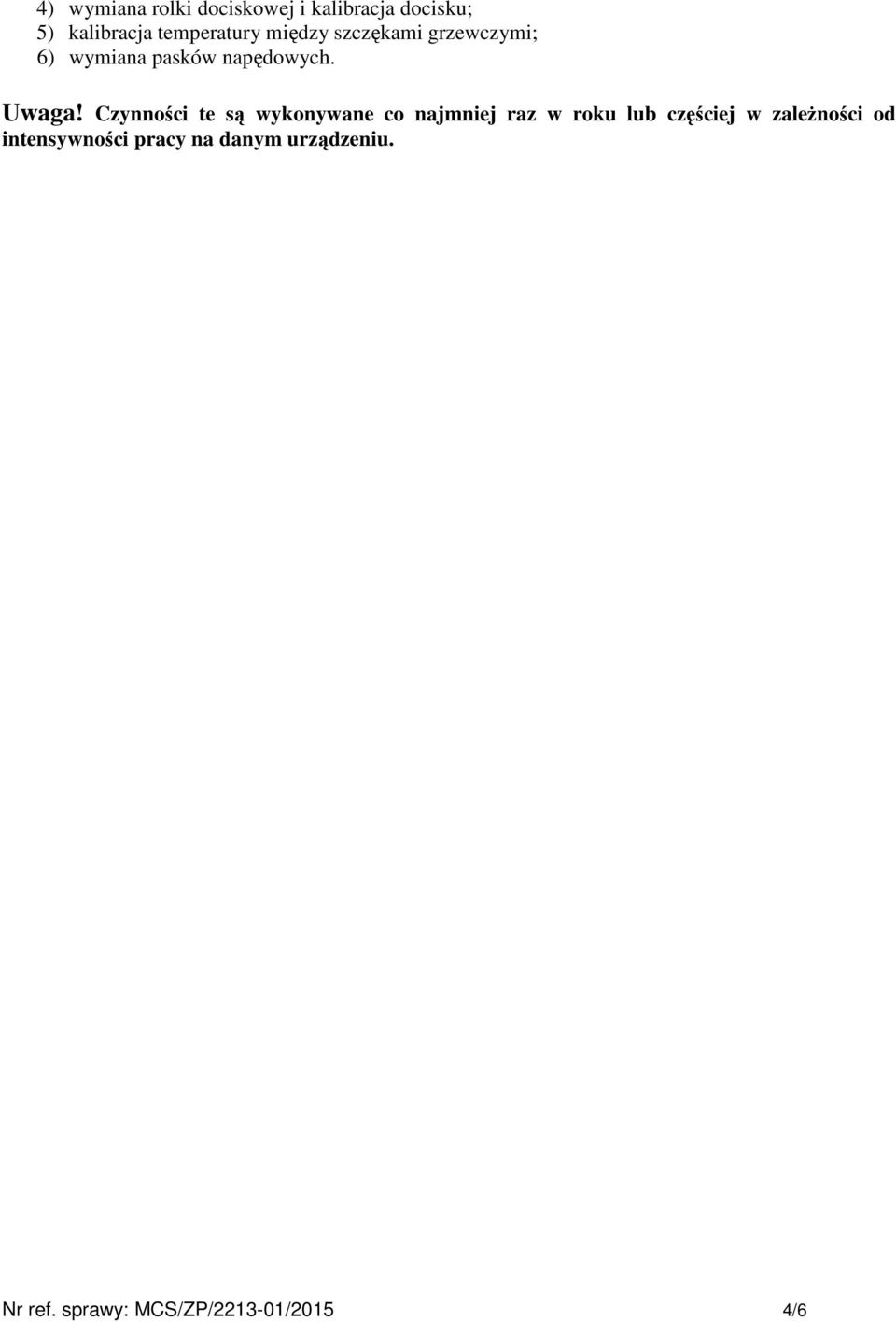

4 4) wymiana rolki dociskowej i kalibracja docisku; 5) kalibracja temperatury między szczękami grzewczymi; 6) wymiana pasków napędowych. Uwaga! Czynności te są wykonywane co najmniej raz w roku lub częściej w zależności od intensywności pracy na danym urządzeniu. Nr ref. sprawy: MCS/ZP/ /2015 4/6

Czynności te są wykonywane co najmniej raz w roku lub częściej w zależności

5 L.p. Nazwa urządzenia (wykaz części i materiałów eksploatacyjnych) 1. Stacja uzdatniania wody AMI SUW Filtr wstępny świecowy Big Blue 20µm Filtr wstępny świecowy Standard 5µm Filtr węglowy Wkład filtra powietrza 1µm/ 5" Palnik lampy UV SQ2P 1 2. Myjnia ultradźwiękowa POLSONIC Polsonic Urządzenie do mycia ręcznego WorldChem 959 GBD 3.1 Zawór zwrotny 1 4. Sterylizator parowy PMT DS HR Filtr powietrza sterylnego AF54/LP Uszczelka drzwi Smar do uszczelki drzwi Szkło wodowskazowe w wytwornicy pary Uszczelka odwadniacza Uszczelka do szkła wodowskazowego Zestaw naprawczy zaworu pneumatycznego typ Zestaw naprawczy zaworu pneumatycznego typ Zawór pneumatyczny typ 2000 G3/4" stal nierdzewna Zawór pneumatyczny typ 2000 G3/4" mosiądz Zestaw grzybka do zaworu pneumatycznego typ Drukarka 5.1 Taśma barwiąca 6 6. Sterylizator parowy PMT DS HR Filtr powietrza sterylnego AF54/LP Uszczelka drzwi Smar do uszczelki drzwi Szkło wodowskazowe w wytwornicy pary Uszczelka odwadniacza Uszczelka do szkła wodowskazowego Zestaw naprawczy zaworu pneumatycznego typ Zestaw naprawczy zaworu pneumatycznego typ Zawór pneumatyczny typ 2000 G3/4" stal nierdzewna Zawór pneumatyczny typ 2000 G3/4" mosiądz Zestaw grzybka do zaworu pneumatycznego typ Typ Ilość Cena jedn. netto w zł Wartość netto w zł Podatek VAT Wartość brutto w zł Nr ref. sprawy: MCS/ZP/ /2015 5/6

Sterylizator parowy PMT DS. 2000 HR 6.6.6 4.1 Filtr powietrza sterylnego AF54/LP-050 1 4.2 Uszczelka drzwi 2 4.3 Smar do uszczelki drzwi 4 4.4 Szkło wodowskazowe w wytwornicy pary 1 4.

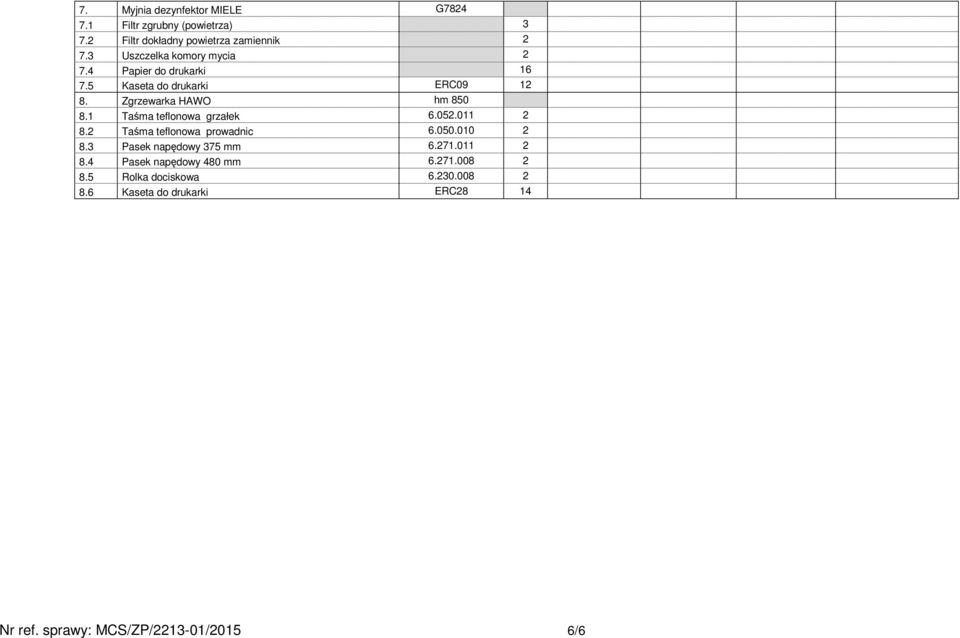

6 7. Myjnia dezynfektor MIELE G Filtr zgrubny (powietrza) Filtr dokładny powietrza zamiennik Uszczelka komory mycia Papier do drukarki Kaseta do drukarki ERC Zgrzewarka HAWO hm Taśma teflonowa grzałek Taśma teflonowa prowadnic Pasek napędowy 375 mm Pasek napędowy 480 mm Rolka dociskowa Kaseta do drukarki ERC28 14 Nr ref. sprawy: MCS/ZP/ /2015 6/6

1 Taśma teflonowa grzałek 6.052.011 2 8.2 Taśma teflonowa prowadnic 6.050.010 2 8.3 Pasek napędowy 375 mm 6.271.011 2 8.4 Pasek napędowy 480 mm 6.
