MODYFIKACJA WARS1WY WIERZCHNIEJ STOPU TYfANU a+f3, SKONCENTROWANYM ŹRÓDŁEM ENERGII. l. WSTĘP
|
|
|
- Bronisława Niewiadomska
- 9 lat temu
- Przeglądów:
Transkrypt
1 Sidificatin f Metais and Ays, N.30, 1997 Knepnięcie Metai i Stpów, Nr 30, 1997 PAN- Oddział Katwice; PL ISSN E. ONYSZKIEWICZ*, Z. OPIEKUN**, W. ORŁOWICZ*** MODYFIKACJA WARS1WY WIERZCHNIEJ STOPU TYfANU a+f3, SKONCENTROWANYM ŹRÓDŁEM ENERGII W artykue przedstawin -.ryniki badania wpływu przetapiania w łuku eektrycznym pwierzchni dwufazweg stpu tytanu a+f3 na strukturę i mikrtwardść. Badania -.rykazały, że zmieniając prędkść przemieszczania łuku, mżna uzyskiwać różną grubść przetpinej warst-.ry wierzchniej (WW), zmieniać makr i mikrstrukturę raz wpływać na jej twardść. Zmniejszenie -.rymiarów przetpineg bszaru prwadzi d zredukwania wiekści ziarn, znaczneg wzrstu twardści raz hamwania -.rydzieania wtórnych faz.. WSTĘP Dwufazwe stpy a+f3 stanwią najiczniejszą grup(( wśród stpów tytanu. Właściwści mechaniczne tej grupy stpów mżna zmieniać w szerkim zakresie, zaeżnie d prcesu techngiczneg (przeróbka pastyczna ub bróbka ciepna). Dwufazwe stpy tytanu stswane są zarówn w stanie wyżarznym zmiękczając, jak i brbinym ciepnie (utwardzanie wydzieeniwe). W stanie wyżarznym ich struktura składa sitt z fazy a i f3 raz d 5-;-25% metastabinej fazy f3n [1-6]. Ograniczeniem w szerkim zastswaniu w przemyśe jest niska hartwnść raz duża niejednrdnść składu chemiczneg spwdwana prcesem wytwarzania stpów tytanu. Okazuje sit(, że zastswanie nwych technik mdyfikwania wierzchniej warstwy stpów, z wykrzystaniem przetapiania materiału źródłami ciepła skncentrwanej energii mże prwadzić d hmgenizacji i rzdrbnienia mikrstruktury. Szybkie chłdzenie nadtpineg materiału pzwaa uzyskiwać warstwę wierzchnią właściwściach mechanicznych, fizyk-chemicznych innych niż w materiae rdzimym. * ** *** dr inż. - Instytut Techniki, WSP Rzeszów dr inż. - Zakład Inżynierii Materiałwej, Pitechnika Rzeszwska prf. dr hab. inż. - Zakład Inżynierii Materiałwej, Pitechnika Rzeszwska

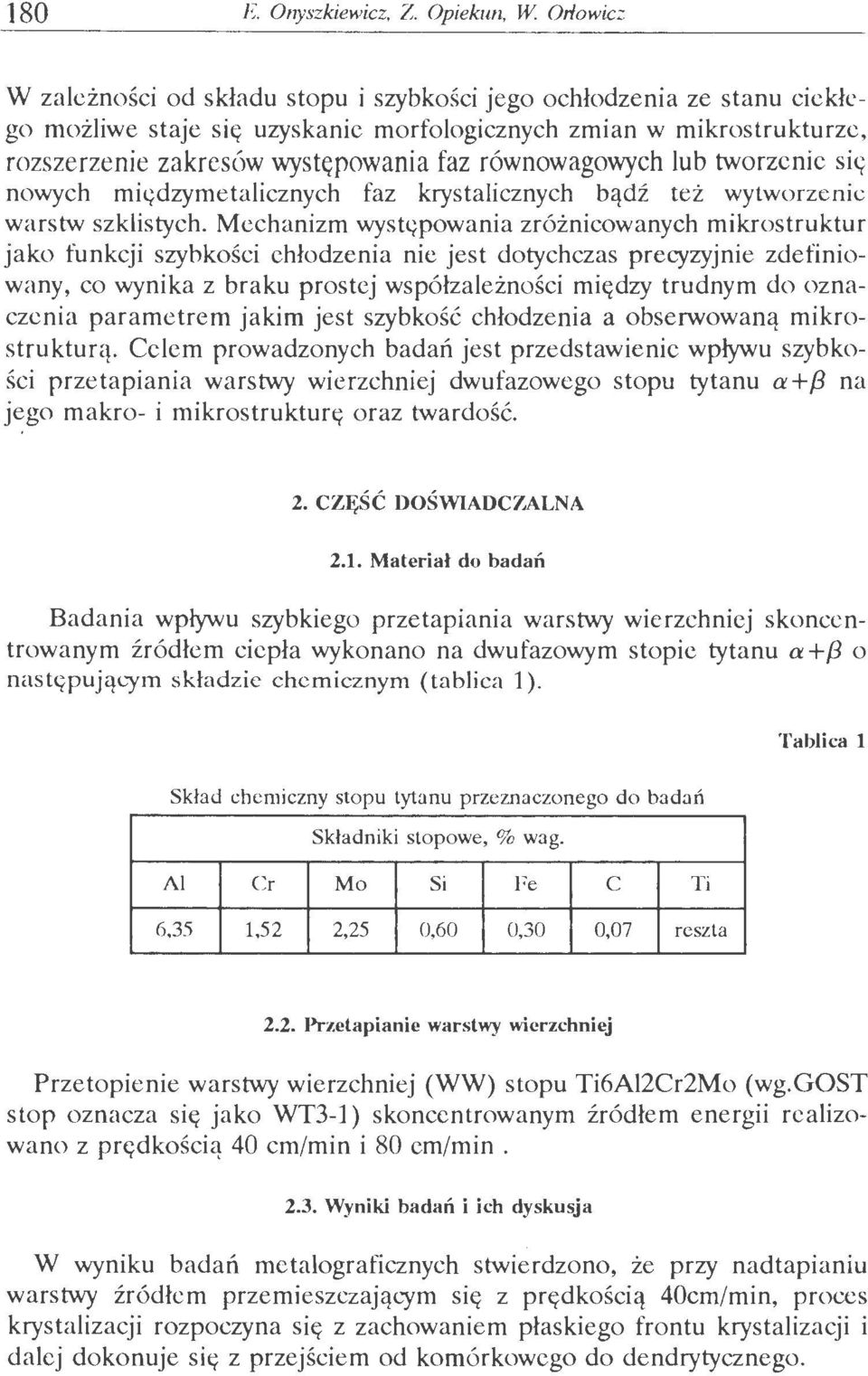

2 180 E. Onyszkiewicz, Z. Opiekun, W Orłwicz W zaeżnści d składu stpu i szybkści jeg chłdzenia ze stanu ciekłeg mżiwe staje sitt uzyskanie mrfgicznych zmian w mikrstrukturze, rzszerzenie zakresów występwania faz równwagwych ub twrzenie sit( nwych mittdzymetaicznych faz krystaicznych bądź też wytwrzenic warstw szkistych. Mechanizm występwania zróżnicwanych mikrstruktur jak funkcji szybkści chłdzenia nie jest dtychczas precyzyjnie zdefiniwany, c wynika z braku prstej współzaeżnści między trudnym d znaczenia parametrem jakim jest szybkść chłdzenia a bserwwaną mikrstr ukturą. Ceem prwadznych badań jest przedstawienie wpływu szybkści przetapiania warstwy wierzchniej dwufazweg stpu tytanu a+f3 na jeg makr- i mikrstrukturę raz twardść. 2. CZĘŚĆ DOŚWIADCZALNA 2.1. Materiał d badań Badania wpływu szybkieg przetapiania warstwy wierzchniej skncentrwanym źródłem ciepła wyknan na dwufazwym stpie tytanu a+/3 nast<(pującym składzie chemicznym (tabica 1). Tabica Skład chemiczny stpu tytanu przeznaczneg d badań Składniki stpwe, % wag. A Cr M S i Fe c T i 6,35 1,52 2,25 0,60 0,30 O,Q7 reszta 2.2. Przetapianie warstwy wierzchniej Przetpienie warstwy wierzchniej (WW) stpu Ti6A2Cr2M (wg.gost stp znacza się jak WT3-1) skncentrwanym źródłem energii reaizwan z pr<:(dkścią 40 cm/min i 80 cm/min Wyniki badań i ich dyskusja W wyniku badań metagraficznych stwierdzn, że przy nadtapianiu warstwy źródłem przemieszczającym się z prędkścią 40cm/min, prces krystaizacji rzpczyna się z zachwaniem płaskieg frntu krystaizacji i daej dknuje się z przejściem d kmórkweg d dendrytyczneg.

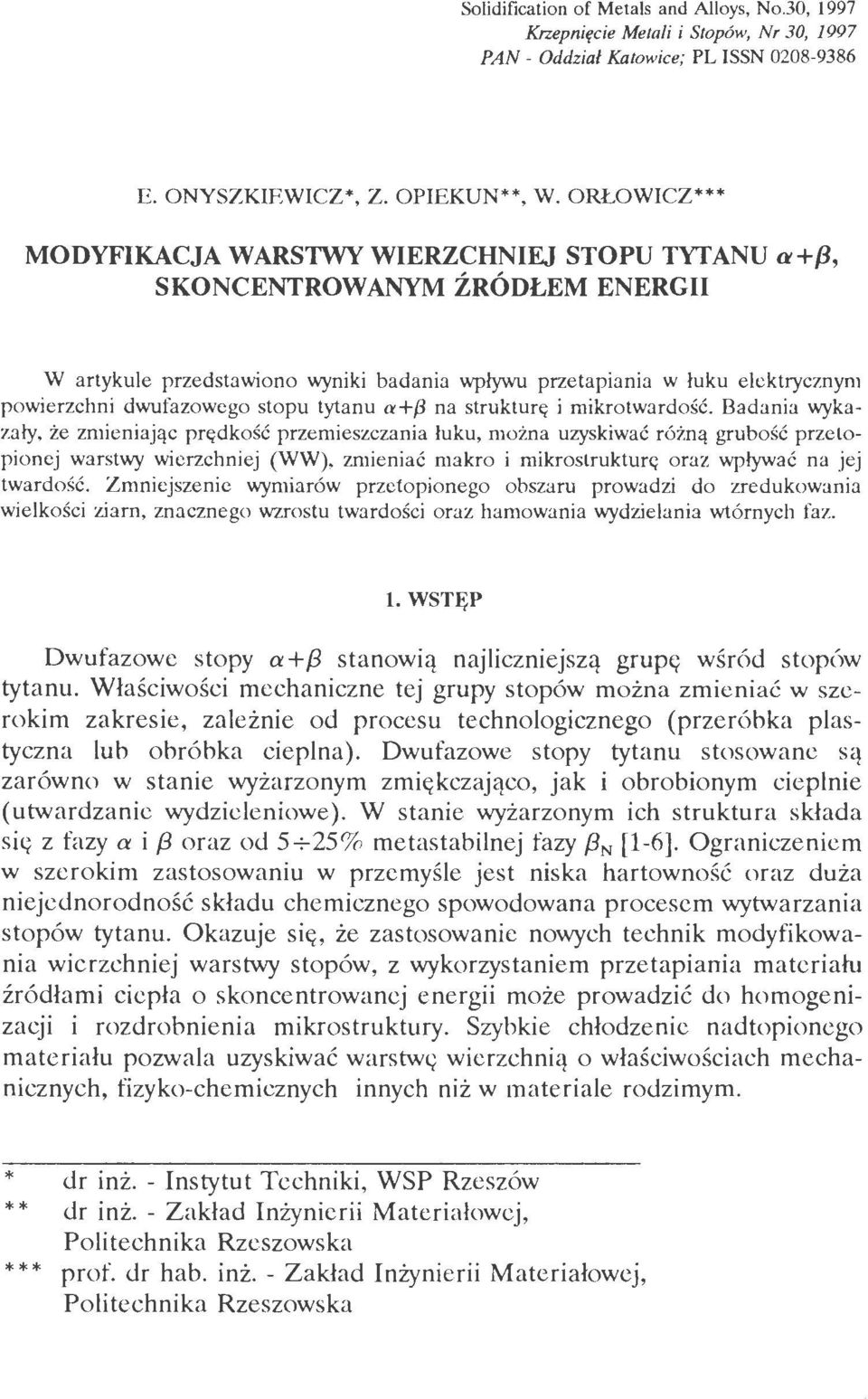

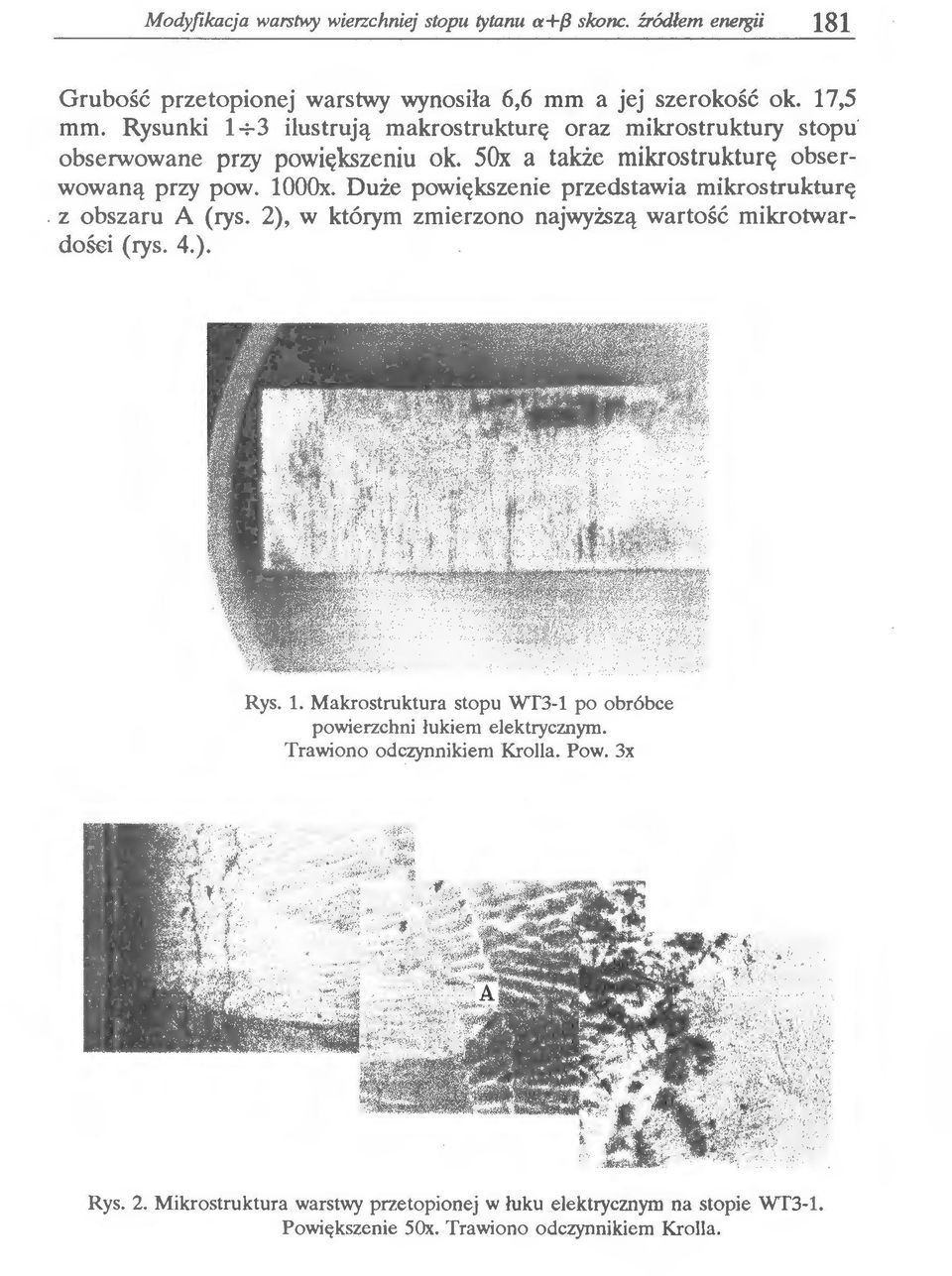

3 Mdyfikacja wan-rny wierzchniej stpu tytanu a+{3 sknc. źródłem energii 181 Grubść przetpinej warstwy wynsiła 6,6 mm a jej szerkść k. 17,5 mm. Rysunki +3 iustrują makrstrukturę raz mikrstruktury stpu bserwwane przy pwiększeniu k. 50x a także mikrstruktur(( bserwwaną przy pw. OOOx. Duże pwiększenie przedstawia mikrstruktur<(. z bszaru A (rys. 2), w którym zmierzn najwyższą wartść mikrtwardś i (rys. 4.). Rys.. Makrstruktura stpu WT3-1 p bróbce pwierzchni łukiem eektrycznym. Trawin dczynnikiem Kriła. Pw. 3x Rys. 2. Mikrstruktura warstwy przetpinej w łuku eektrycznym na stpie WT3-. Pwi((kszenie 50x. Trawin dczynnikiem Kriła.

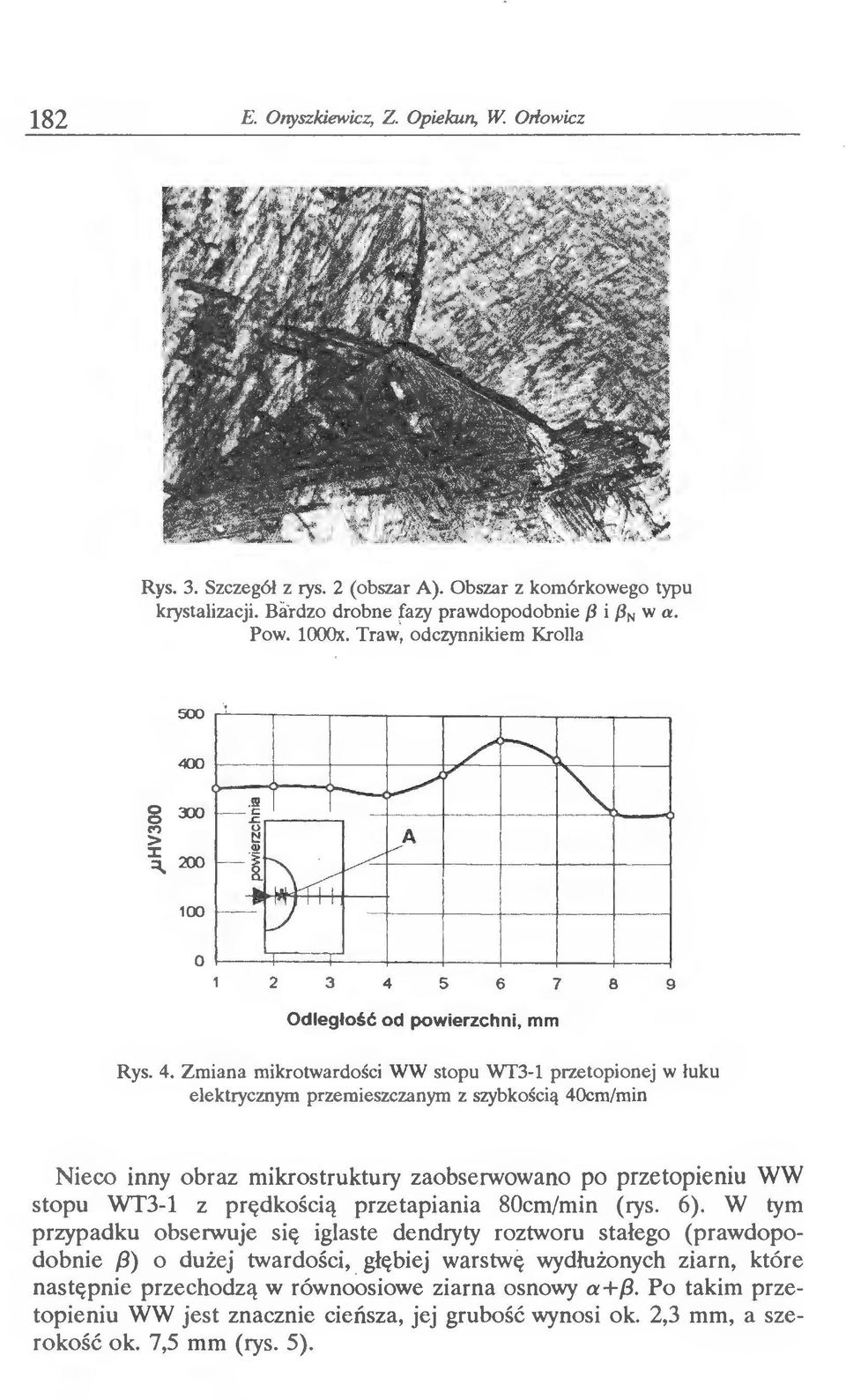

4 182 E. Onyszkiewicz, Z. Opieam, W Orłwicz Rys. 3. Szczegół z rys. 2 (bszar A). Obszar z kmórkweg typu krystaizacji. Ba-rdz drbne fazy prawdpdbnie {3 i {3N w a. Pw. OOOx. Traw, dczynnikiem Kra g :m M > ~ !! i-- C.c t!.. / f-- ~~.. c----"" 7 / ~...,/ t' ~ va g Odegłść d pwierzchni, mm Rys. 4. Zmiana mikrtwardści WW stpu WT3-1 przetpinej w łuku eektrycznym przemieszczanym z szybkścią 40cm/min Niec inny braz mikrstruktury zabserwwan p przetpieniu WW stpu WT3-1 z prędkścią przetapiania 80cm/min (rys. 6). W tym przypadku bserwuje się igaste dendryty rztwru stałeg (prawdpdbnie {3) dużej twardści,. głębiej warstwę wydłużnych ziarn, które następnie przechdzą w równsiwe ziarna snwy a+f3. P takim przetpieniu WW jest znacznie cieńsza, jej grubść wynsi k. 2,3 mm, a szerkść k. 7,5 mm (rys. 5).

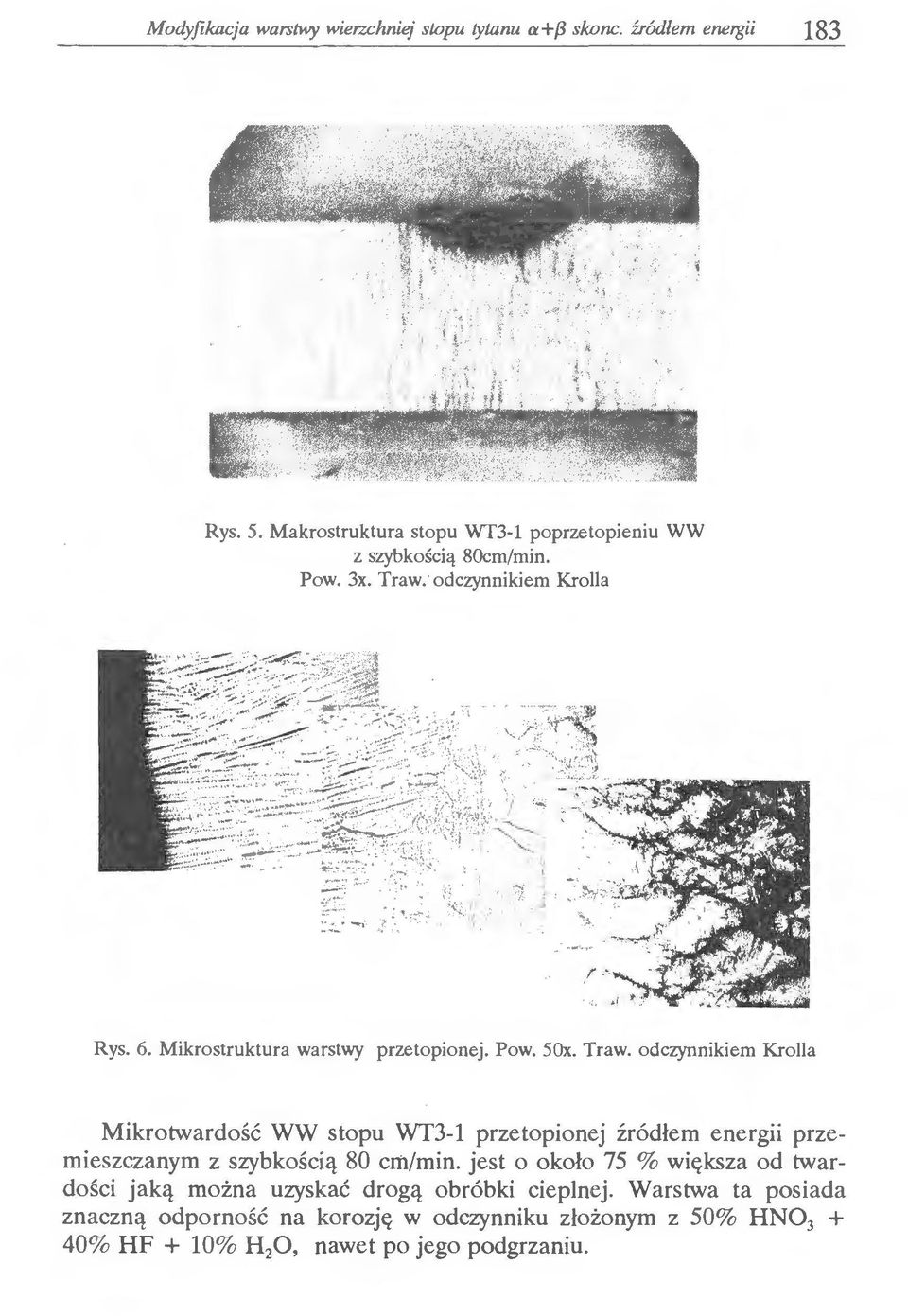

5 Mdyfikacja warsrn.y wierzeimiej stpu tytanu a+f3 sknc. źródłem energii 183 Rys. 5. Makrstruktura stpu WT3-1 pprzetpieniu WW z szybkścią 80cm/min. Pw. 3x. Traw. dczynnikiem Kra Rys. 6. Mikrstruktura warstwy przetpinej. Pw. 50x. Traw. dczynnikiem Kra Mikrtwardść WW stpu WT3-1 przetpinej źródłem energii przemieszczanym z szybkścią 80 cm/min. jest kł 75 % wittksza d twardści jaką mżna uzyskać drgą bróbki ciepnej. Warstwa ta psiada znaczną dprnść na krzje( w dczynniku złżnym z 50% HN % HF + 10% H 2 0, nawet p jeg pdgrzaniu.

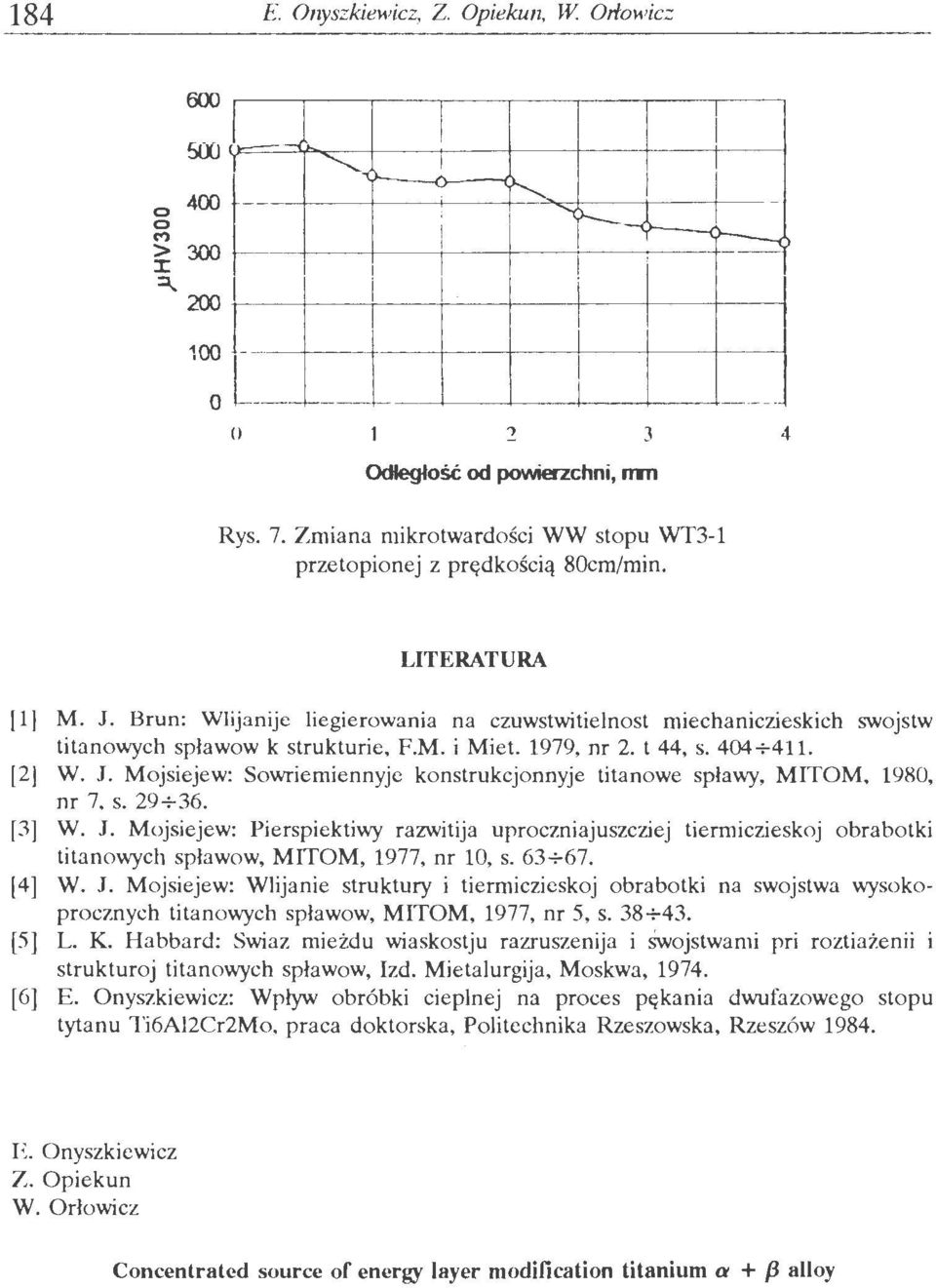

6 184 E. Onyszkiewicz, Z. Opiekun, W Orwicz M i:300 ~ ( -v- ('-..._ : :>--..._)._ --.! 100 L_ - - () 3 4 Odegłść d pwierzchni, nm Rys. 7. Zmiana mikrtwardści WW stpu WT3-1 przetpinej z prędkścią 80cm/min. LITERATURA [) M. J. Bru n: Wijanije iegierwania na czuwstwitienst miechaniczieskich swjstw itanwych spławw k strukturie, F.M. i Miet. 1979, nr 2. t 44, s [2) W. J. Mjsiejew: Swriemiennyje knstrukcjnnyje itanwe spławy, MITOM, 1980, nr 7, s [3) W. J. Mjsiejew: Pierspiektiwy razwitija uprczniajuszcziej tiermiczieskj brabtki itanwych spławw, MITOM, 1977, nr 10, s [4) W. J. Mjsiejew: Wijanie struktury i tiermiczieskj brabtki na swjstwa wyskprcznych itanwych spławw, MITOM, 1977, nr 5, s [5) L. K. Habbard: Swiaz mieżdu wiaskstju razruszenija i 5wjstwami pri rztiażenii i strukturj itanwych spławw, Izd. Mietaurgija, Mskwa, [6) E. Onyszkiewicz: Wpływ bróbki ciepnej na prces pękania dwufazweg stpu tytanu Ti6AI2Cr2M, praca dktrska, Pitechnika Rzeszwska, Rzeszów E. Onyszkiewicz Z. Opiekun W. Orłwicz Cncentrated surce f energy ayer mdiicatin titanium ex + f3 ałły
36/42 WPŁ YW PARAMETRÓW TECHNOLOGICZNYCH PROCESU GTAW NA KSZTAŁTOWANIE WARSTWY WIERZCHNIEJ ODLEWÓW ŻELIWNYCH STRESZCZENIE:
3642 Slidificatin f Metais and Allys, Year 2000, Vlume 2, Bk N 42 Krzepnięcie Metali i Stpów, Rk 2000, Rcznik 2, Nr 42 FAN-Katwice, PL ISSN 0208-9386 WPŁ YW PARAMETRÓW TECHNOLOGICZNYCH PROCESU GTAW NA
Solidification ofmctałs and Ałłoys, No.27, 19% Knepnięcie Metali i Stopów, Nr 27, 1996 PAN- Oddział Katowice PL ISSN
27/35 Slidificatin fmctałs and Ałłys, N.27, 19% Knepnięcie Metali i Stpów, Nr 27, 1996 PAN- Oddział Katwice PL ISSN 0208-9386 BADANIE PROCESÓW ODPUSZCZANIA STALI SKSMC PRZETOPIONEJ LASEROWO BYLICA Andrzej,
27/33 ZMIANA WŁASNOŚCI I STRUKTURY STALI SW18 W STANIE LANYM W WYNIKU LASEROWEGO PRZETOPIENIA. t. WPROWADZENIE W licznych pracach wykazano, że
27/33 Slidilicatin fmetals and Allys, N.27, 1996 Krzepnięcie Metali i Stpów, Nr 27. 1996 PAN- Oddział Katwice PL ISSN 0208-9386 ZMIANA WŁASNOŚCI I STRUKTURY STALI SW18 W STANIE LANYM W WYNIKU LASEROWEGO
36/22 Solidification ofmeta1s and Al1oys, No.36. 1':198
36/22 Slidificatin fmeta1s and Al1ys, N.36. 1':198 Krzepnięcie Metali i Stpów, Nr 36. 1998 PAN - Oddział Katwice PL ISSN 0208-9386 MECHANIZM WZROSTU POROWATOŚCI W UJEDNORODNIANYCH STOPACH NA OSNOWIE FAZY
STRUKTURA ODLEWU Z ŻELIWA SZAREGO PO OBRÓBCE POWIERZCHNI ANNA POCICA-FILIPOWICZ JÓZEF S. SUCHY
20, 1994 Sidificatin f Metais and Ays Krzepnięcie Metai i Stpów PL ISSN 0208-9386 STRUKTURA ODLEWU Z ŻELIWA SZAREGO PO OBRÓBCE POWIERZCHNI METODĄ SPAWALNICZĄ ANNA POCICA-FILIPOWICZ JÓZEF S. SUCHY Wyższa
STABILNOŚĆ FRONTU KRYSTALIZACJI W ODLEWNICZYCH STOPACH CYNKU ADAMMICKER
19, 1994 Sidificatin f Metais and Ays Knepnięcie Metai i Stpów PL ISS 0208-9386 STABILOŚĆ FROTU KRYSTALIZACJI W ODLEWICZYCH STOPACH CYKU ADAMMICKER Wyższa Szkła Inżynierska, Ope Przedstawin hiptezy i mdee
- 1,2 1,2 1,5 1, 1 1,4
22/4 Sidific.:atin f Meta~ and Ays, N 22, 1995 Krzep11iecie Metai i Stpów, Nr 22, 1995 PAN Oddział Katwice PL ISSN 02089386 OCENA KRYSTALIZACJI SILUMINÓW PODEUTEKTYCZNYCHSYNTETYCZNYCH METODĄATD PTETROWSKI
Ocena struktury żeliwa chromowego z wykorzystaniem metody ATD
179 Sidificatin f Metais and Ays Krupniecie Metai i Stp6w, 16 P ISSN 0208-9386 Ocena struktury żeiwa chrmweg z wykrzystaniem metdy ATD Stanisław Pietrwski, Bgusław Fisarek nstytute Intynierii Materiałwej
KONTROLA STALIWA GX20Cr56 METODĄ ATD
35/12 ARCHIWUM ODLEWNICTWA Rk 2004, Rcznik 4, Nr 12 Archives f Fundry Year 2004, Vlume 4, Bk 12 PAN Katwice PL ISSN 1642-5308 KONTROLA STALIWA GX20Cr56 METODĄ ATD S. PIETROWSKI 1, G. GUMIENNY 2 Katedra
ANALIZA PRZYCZYNPOWSTAW ANIA KRYSZT ALÓW KOLUMNOWYCH SPIRALNYCH W ODLEWACH KRZEPNĄCYCH POD DZIAŁANIEM POLA MAGNETYCZNEGO
33/17 Slidifikatin f Metais and Alłys, N. 33, 1997 Krzepnięcie Metali i Stpów, Nr 33, 1997 P AN - Oddział Katwice t>l ISSN 0208-9386 ANALIZA PRZYCZYNPOWSTAW ANIA KRYSZT ALÓW KOLUMNOWYCH SPIRALNYCH W ODLEWACH
Władysław ORŁOWICZ, Andrzej TRYTEK Zakład Odlewnictwa i Spawalnictwa, Politechnika Rzeszowska, ul. W. Pola 2, Rzeszów
43/46 Slidificatin f Metais and Allys, Year 2000, Vlume 2, Bk N. 43 Krzepnięcie Metali i Stpów, Rk 2000, Rcznik 2, Nr 43 PAN -Katwice PL ISSN 0208-9386 SPRA WNOŚĆ CIEPLNA PROCESU GTA W PRZY NADT APIANIU
43/63 WPŁ YW GĘSTOŚCI MODELU POLISTYRENOWEGO NA EMISJĘ GAZÓW W PROCESIE PEŁNEJ FORMY. Istota zagadnienia
43/63 Slidificatin f Metais and Allys, Year 2000, Vlume 2, Bk. 43 Krzepnięcie Metali i Stpów, Rk 2000, Rcznik 2, r 43 PA- Katwice PL ISS 0208-9386 WPŁ YW GĘSTOŚCI MODELU POLISTYREOWEGO A EMISJĘ GAZÓW W
PIETROWSKI Stanisław
- 160 - Sidiicattn f Metais and Ays. N.28. 1996 Kr=epm ęcie Me tai i Stpów. Nr 28. /996 PAN - Odd=ia Katwice: PL. ISSN 0208-9386 KONTROLA METODĄ ATO SILUMINÓW TŁOKOWYCH PIETROWSKI Stanisław WŁADYSIAK Ryszard
5/42 STRUKTURA STOPU AK 7 MODYFIKOWANEGO TYTANEM I BOREM ORAZ GW AL TOWNĄ. Władysław ORŁOWICZ, Marek MRÓZ STRESZCZENIE
5/42 Soidification of Metais and Aoys, Year 2000, Voume 2, Book No 42 Krzepnięcie Metai i Stopów, Rok 2000, Rocznik 2, Nr 42 PAN-Katowice, PL ISSN 0208-9386 STRUKTURA STOPU AK 7 MODYFIKOWANEGO TYTANEM
KRYSTALIZACJA ŻELIWA SFEROIDALNEGO Z DODATKAMI Mo, Cr, Cu I Ni
57/22 Archives f Fundry, Year 2006, Vlume 6, 22 Archiwum Odlewnictwa, Rk 2006, Rcznik 6, Nr 22 PAN Katwice PL ISSN 1642-5308 KRYSTALIZACJA ŻELIWA SFEROIDALNEGO Z DODATKAMI M, Cr, Cu I Ni S. PIETROWSKI
Analiza struktur siluminów AKll i AK9 modifikowanych
174 Slidificatin f Metais and Allys Krupniecie Metali i Stp6w, 16 PL ISS 0208-9386 Analiza struktur siluminów AKll i AK9 mdifikwanych różnymi mdyfikatrami Przemysław Wasilewski Zakład Technlgii Bezwiórwych
Temat: OSTRZENIE NARZĘDZI JEDNOOSTRZOWYCH
AKADEMIA TECHNICZNO-HUMANISTYCZNA w Bielsku-Białej Katedra Technlgii Maszyn i Autmatyzacji Ćwiczenie wyknan: dnia:... Wyknał:... Wydział:... Kierunek:... Rk akademicki:... Semestr:... Ćwiczenie zaliczn:
Adam Micker, Andrzej Namys ło. MISZMETALU NA ROZPAD PRZECHŁO DZONEJ FAZY ex' W STOPIE Zn-Al. l. Wprowadzenie
Krzepnięcie metali i stpów t. X PL ISS 0208-9386 ISS 83-04-02304-0 Osslineum 1985 Adam Micker, Andrzej amys ł ODDZIAŁY WAI MISZMTALU A ROZPAD PRZCHŁO DZOJ FAZY ex' W STOPI Zn-Al l. Wprwadzenie W pracy
WARSCHAU OPIS PATENTOWY^ N. V. Philips' Gloeilampenfabrieken, Eindhoven I
Wydan 0 maja 1942 URZĄD PATETWY w WARSHAU PIS PATETWY r 068 KI. 18 d, 2/10- IU 191M. V. Philips' Gleilampenfabrieken, Eindhven I Spsób bróbki cieplnej twrzywa służąceg d wyrbu magnesów stałych Zgłszn 1
36/27 Solidification oc Metais and Alloys, No.J6, 1998 Krzepaięc:ic Mdali i SIOp6w, Nr 36, 1998 PAN - Oddział Katowia: PL ISSN 0208-9386
36/27 Slidificatin C Metais and Allys, N.J6, 1998 Krzepaięc:ic Mdali i SIOp6w, Nr 36, 1998 PAN - Oddział Katwia: PL ISSN 0208-9386 DYSTORSJE W LASEROWEJ OBRÓBCE MATERIAŁÓW MUCHA Zygmunt, HOFFMAN Jacek
Laboratorium elektroniki i miernictwa
Ełk 24-03-2007 Wyższa Szkła Finansów i Zarządzania w Białymstku Filia w Ełku Wydział Nauk Technicznych Kierunek : Infrmatyka Ćwiczenie Nr 3 Labratrium elektrniki i miernictwa Temat: Badanie pdstawwych
CZYNNIKI TECHNOLOGICZNE WPL YW AJĄCE NA. ONYSZKIEWICZ Emilian Instytut Techniki, WSP Rzeszów
33/25 Solidifikation of Metais and Alloys, No. 33, 1997 JcifLCJ!IIięfj!! Męt!!! i j ~ ~~!flójv 1 1\ł r ~3 1 19\17 P.t\N- Oq~zial ~ato,yj~ ę PL ISSN 0208-9386 CZYNNIKI TECHNOLOGICZNE WPL YW AJĄCE NA ODPORNOŚĆ
ZJAWISKA POROWATOŚCI W ODLEWACH ZE STOPÓW ALUMINIUM I MAGNEZU. Wydział Odlewnictwa AGH ul. W. Reymonta Kraków
43/4 Slidificatin f Metais and Allys, Year 2000, Ylume 2, Bk N. 43 Krzepnięcie Metali i Stpów, Rk 2000, Rcznik 2, Nr 43 PAN- Katwice PL ISSN 0208-9386 ZJAWISKA POROWATOŚCI W ODLEWACH ZE STOPÓW ALUMINIUM
Przekaz optyczny. Mikołaj Leszczuk. Wydział Elektrotechniki, Automatyki, Informatyki i Elektroniki Katedra Telekomunikacji 2010-10-24
Przekaz ptyczny Mikłaj Leszczuk Wydział Elektrtechniki, Autmatyki, Infrmatyki i Elektrniki Katedra Telekmunikacji 2010-10-24 Falwód służący d przesyłania prmieniwania świetlneg ŚWIATŁOWÓD Ewlucja światłwdów
r,- 02 a tak~e p2 -ex. + (3' ma być wolniejsza i zachodzić do 60 minut w temperaturach podwy~szonych i do 30 dni w temperaturze pokojowej [2, 6].
![r,- 02 a tak~e p2 -ex. + (3' ma być wolniejsza i zachodzić do 60 minut w temperaturach podwy~szonych i do 30 dni w temperaturze pokojowej [2, 6].](/thumbs/61/45956916.jpg "r,- 02 a tak~e p2 -ex. + (3' ma być wolniejsza i zachodzić do 60 minut w temperaturach podwy~szonych i do 30 dni w temperaturze pokojowej [2, 6].")
Krzepnięcie metai i stpów t 15 PL ISN 0208-9386 ISBN 83-04-Ó3623-1 Osshneum 1990 M. MICKER, Mieczysław TO
ŻELIWNE ŁOŻYSKA ŚLIZGOWE ODPORNE NA ZUŻYCIE ŚCIERNE
19/39 Solidification of Metals and Alloys, Year 1999, Volume 1, Book No. 39 Krzepnięcie Metali i Stopów, Rok 1999, Rocznik 1, Nr 39 PAN Katowice PL ISSN 0208-9386 ŻELIWNE ŁOŻYSKA ŚLIZGOWE ODPORNE NA ZUŻYCIE
OK BAND Rodzaj stopu: C-Mn. Typowy skład chemiczny taśmy (%): C Si Mn 0,10 0,25 0,50. Dopuszczenia: -
OK BAND 7018 Taśma ze stali niskowęglowej o małej zawartości zanieczyszczeń metalurgicznych, do napawania stali o podobnym składzie chemicznym oraz do układania warstw buforowych. Proces zapewnia znacznie
Energia jądrowa. Fakty i mity. Kazimierz Bodek Wykład z cyklu Artes Liberales Uniwersytet Jagielloński 2008/09
Energia jądrwa Fakty i mity Kazimierz Bdek Wykład z cyklu Artes Liberales Uniwersytet Jagiellński 2008/09 Transmutacja dpalanie zużyteg paliwa jądrweg Transmutacja jądrwa prcesy wywłujące transmutację
43/28 KONCEPCJA OKREŚLANIA WYTRZYMAŁOŚCI KOHEZYJNEJ SZKŁA WODNEGO
43/28 Slidificatin f Metais and Allys, Year 2000, Ylume 2, Bk N. 43 Krzepnięcie Metali i Stpów, Rk 2000, Rcznik 2, Nr 43 PAN- Katwice PL ISSN 0208-9386 KONCEPCJA OKREŚLANIA WYTRZYMAŁOŚCI KOHEZYJNEJ SZKŁA
THE EFFECTS OF TEMPERATURE ON STRENGTH OF THE NEW PISTON ALUMINUM MATERIALS
Jurnal f KONES Internal Cmbustin Engines 23, vl. 1, N 3-4 THE EFFECTS OF TEMPERATURE ON STRENGTH OF THE NEW PISTON ALUMINUM MATERIALS Barbara Siemińska - Jankwska Instytut Ltnictwa BK, 2-265 Warszawa,
OPIS PATENTOWY. Zgłoszono: (P ) Zgłoszenie ogłoszono: Opis patentowy opublikowano:
POLSKA RZECZPOSPOLITA LUDOWA OPIS PATENTOWY Patemt ddatkwy d patentu nr 9224 MKP C22c 19/00 Zgłszn: 26.02.74 (P. 1696) URZĄD PATENTOWY PRL Pierwszeństw: Zgłszenie głszn: 01.09.7 Opis patentwy publikwan:
TRANSCOMP XIV INTERNATIONAL CONFERENCE COMPUTER SYSTEMS AIDED SCIENCE, INDUSTRY AND TRANSPORT
TRANSCOMP XIV INTERNATIONAL CONFERENCE COMPUTER SYSTEMS AIDED SCIENCE, INDUSTRY AND TRANSPORT Adam LISICA 1 Andrzej POPRZECZKA 2 brąz berylwy, bróbka cieplna, zuŝycie ścierne WPŁYW UTWARDZANIA WYDZIELENIOWEGO
Różnicowa analiza termiczna DT A w badaniach krystalizacji stopów Andrzej Namysło
98 Slidificatin f Metais and Allys Krupnum MetU i Stp6w, 16 PL ISSN 0208-9386 Różnicwa analiza termiczna DT A w badaniach krystalizacji stpów Andrzej Namysł Wydział Mechaniczny. Szkła Intynierska. Ople.
Solidifkalion o f 1\lelals and Alloys, No. 34,1997. Krupni~cie Metali l Stopów, nr 34, 1997 PAN- Oddział Kalowice PL ISSN
34/7 Sidifkain f 1\eas and Ays, N. 34,1997 Krupnicie Metai Stpów, nr 34, 1997 PAN- Oddział Kawice PL ISSN 0208-9386 ANDRZEJ STUDNI CK(, ST ANT SLA W JURA, JERZY KILARSKC", JACEK SUCHOŃ. WPLYW GRUBOŚCI
Podział anestetyków. Anestetyki lokalne to substancje, których działanie znieczulające jest. ograniczone do obszaru ciała
Pdział anestetyków Anestetyki lkalne t substancje, których działanie znieczulające jest graniczne d bszaru ciała taczająceg miejsce aplikacji. Zwykle nie pwdują zahamwania aktywnści śrdkweg układu nerwweg.
PROTOTYP C4 CACTUS AIRFLOW 2L: TYLKO 2L/100 KM
DOKUMENTACJA PRASOWA PROTOTYP C4 CACTUS AIRFLOW 2L: TYLKO 2L/100 KM CITROËN prpnuje rzwiązania dstswane d ptrzeb każdej epki. Zaprezentwany z kazji paryskieg Salnu Samchdweg prttyp C4 Cactus AIRFLOW 2L
Wartość. ~ 1.05 g/cm > 50 Shore D 400 % 13 MPa +5% / -15% 3 : C do +125 C. > 125 C nie samogasnące - 40 C. 300 % 12 MPa.
Kapturki termkurczliwe SKH, SKHD z klejem, z ddatkwym uszczelnieniem lub bez uszczelnienia Kształtki Zastswanie Uszczelnienie wdprne Uszczelnienie dprne na ciśnienie kabli i przewdów D kabli średnicach
1.Nazwa handlowa wyrobu: Papa asfaltowa zgrzewalna wierzchniego krycia
Przedsiębirstw Prdukcji INFORMACJA TECNICZNA WYROBU Str.1/5 1.Nazwa handlwa wyrbu: Papa asfaltwa zgrzewalna wierzchnieg krycia 2.Prducent: Przedsiębirstw Prdukcji, 3.Pchdzenie/miejsce prdukcji: Przedsiębirstw
Zasilacze: - stabilizatory o pracy ciągłej. Stabilizator prądu, napięcia. Parametry stabilizatorów liniowych napięcia (prądu)
asilacze: - stabilizatry pracy ciągłej. Stabilizatr prądu, napięcia Napięcie niestabilizwane (t) SABLAO Napięcie / prąd stabilizwany Parametry stabilizatrów liniwych napięcia (prądu) Napięcie wyjściwe
Wydziału Mechaniczno-Elektrycznego
Oferta dydaktyczna studiów cywilnych Wydziału Mechaniczn-Elektryczneg na rk akademicki 2012/2013 STUDIA STACJONARNE (DZIENNE) Kierunek: Mechanika i Budwa Maszyn 1. Studia I stpnia (inżynierskie) w specjalnściach:
ANALIZA GŁĘBOKOŚCI WNIKANIA CIEKŁEGO ŻELIWA W POR O ZARYSIE ELIPTYCZNYM
6/1 ARCHIUM ODLENICTA Rk 4, Rcznik 4, Nr 1 Archives f Fundry Year 4, Vlume 4, Bk 1 PAN Katwice PL ISSN 164-538 ANALIZA GŁĘBOKOŚCI NIKANIA CIEKŁEGO ŻELIA POR O ZARYSIE ELIPTYCZNYM NIEDŹIEDZKI Zenn 1 Plitechnika
KRYSTALIZACJA I STRUKTURA
Slidificatin f Metais and Allys, N.30, 1997 Knepnięcie Metali i Stpów, Nr 30, 1997 PAN - Oddział Katwice; PL ISSN 0208-9386 STANISŁAW PIETROWSKf, BOGUSŁAW PISAREK KRYSTALIZACJA I STRUKTURA ŻELIW A CHROMOWO-MOLIBDENOWEGO
BADANIE RADIOGRAFICZNE RUROCIĄGÓW Z TWORZYW SZTUCZNYCH
BAANIE RAIOGRAFICZNE RUROCIĄGÓW Z TWORZYW SZTUCZNYCH Stanisław Iwaszkiewicz UT-CERT Warszawa Paweł Grześkwiak, Andrzej Faligwski UT-CLT Pznań 1. WSTĘP. Plimery twrzywa sztuczne, materiał knstrukcyjny na
Pompy ciepła typu powietrze / woda Podgrzewanie ciepłej wody użytkowej, wody basenowej i ogrzewanie budynku
Pmpy ciepła typu pwietrze / wda Pdgrzewanie ciepłej wdy użytkwej, wdy basenwej i grzewanie budynku Eknmia Oszczędnść dla budżetu dmweg dzięki najniższym ksztm wytwarzania ciepła Eklgia Brak lkalnej emisji
Metodyka segmentacji obrazów wędlin średnio i grubo rozdrobnionych
Plitechnika Łódzka Instytut Elektrniki UNIWERSYTET WARMIŃSKO-MAZURSKI W OLSZTYNIE Metdyka segmentacji brazów wędlin średni i grub rzdrbninych Pitr M. Szczypiński, Artur Klepaczk i Pitr Zaptczny Instytut
33/2 JAKOŚCIOWA OCENA METODY SFEROIDYZACJI ŻELIW A PRZY UŻYCIU PRZEWODU ELASTYCZNEGO. l. Wprowadzenie
33/2 Slidinkatin uf Metais!Ind Allys, N. 33, 1997 Krzepnięcie Metali i Stpów, Nr JJ, 1997 PAN- Oddział Katwice PL ISSN 02ll!!-9386 JAKOŚCIOWA OCENA METODY SFEROIDYZACJI ŻELIW A PRZY UŻYCIU PRZEWODU ELASTYCZNEGO
Ć W I C Z E N I E 2. Kinetyka reakcji w układzie: faza stała faza ciekła. Faza stała występuje w postaci ziaren o kształcie zbliŝonym do kulistego.
HYDROMETLURGI METLI NIEśELZNYCH Ć W I C Z E N I E Kinetyka reakcji w układzie: faza stała faza ciekła. Faza stała występuje w pstaci ziaren kształcie zbliŝnym d kulisteg. WPROWDZENIE Większść reakcji chemicznych
DEGRADACJA MATERIAŁÓW
DEGRADACJA MATERIAŁÓW Zmęczenie materiałów Proces polegający na wielokrotnym obciążaniu elementu wywołującym zmienny stan naprężeń Zmienność w czasie t wyraża się częstotliwością, wielkością i rodzajem
6. PLAN RESTRUKTURYZACJI
6. PLAN RESTRUKTURYZACJI w systemie chrny zdrwia, sama finanswa gram i eknmicznym. 6.1. PRZEDSTAW IENIE IST OTN YCH INIC JAT YW REST RU KT URY- ZACYJNCYCH re (1) Otrzymanie kredytu / p Planwana Uzyskanie
Rys. 1. Wymiary próbek do badań udarnościowych.
Ćwiczenie 5 - Badanie udarnści twrzyw sztucznych metdą młta Charpy eg, badanie udarnści metdą spadająceg młta, badania wytrzymałściwe, temperatura mięknienia wg Vicata. Badania udarnści metdą Charpy eg
LABORATORIUM OBRÓBKI SKRAWANIEM
AKADEMIA TECHNICZNO-HUMANISTYCZNA w Bielsku-Białej Katedra Technlgii Maszyn i Autmatyzacji Ćwiczenie wyknan: dnia:... Wyknał:... Wydział:... Kierunek:... Rk akadem.:... Semestr:... Ćwiczenie zaliczn: dnia:
STANDARDY PRACY DYPLOMOWEJ (LICENCJACKIEJ, INŻYNIERSKIEJ I MAGISTERSKIEJ)
STANDARDY PRACY DYPLOMOWEJ (LICENCJACKIEJ, INŻYNIERSKIEJ I MAGISTERSKIEJ) W pracy licencjackiej i inżynierskiej student pwinien wykazać się znajmścią literatury badaneg bszaru i umiejętnścią zastswania
Sołidification of Metais and Ałloys, No.27, l 996 Kr1.epnięcie Metali i Stopów, Nr 27, 19% PAN- Oddzial Katowice PL ISSN
27/5 Sołidification of Metais and Ałloys, No.27, l 996 Kr1.epnięcie Metali i Stopów, Nr 27, 19% PAN- Oddzial Katowice PL ISSN 0208-9386 WPL YW PARAMETRÓW OBRÓBKI CIEPLNEJ NA JAKOŚĆ WYROBÓW ZE STOPU AMIO
OK FLUX Dopuszczenia: TÜV (OK Band 316L) 0,2-2,0 mm Suszenie:
OK FLUX 10.05 EN 760: SA Z 2 DC Topnik aglomerowany przeznaczony do napawania (platerowania) na stalach niestopowych lub niskostopowych wysokostopową taśmą elektrodową Cr lub Cr Ni. TÜV (OK Band 316L)
KSZTAŁTOWANIE MIKROSTRUKTURY I WŁAŚCIWOŚCI MECHANICZNYCH STALI BAINITYCZNEJ Z EFEKTEM TRIP W PROCESIE OBRÓBKI CIEPLNEJ
24 Prace Instytutu Metalurgii Żelaza 69 (1) (2017) 24 36 Z!a KANIA-PIFCZYK, Rman KUZIAK, Hanna KRZTOŃ, Krzysztf RADWAŃSKI, Andrzej WROŻYNA KSZTAŁTOWANIE MIKROSTRUKTURY I WŁAŚCIWOŚCI MECHANICZNYCH STALI
WPŁYW PROMIENIOWANIA UV NA ZDROWIE CZŁOWIEKA FUNKCJE CZUŁOŚCI SPEKTRALNEJ: ERYTEMALNA, PREWITAMINA D3, SCUP-H
Julita BISZCZUK Zenbia LITYŃSKA Aleksander CURYŁO WPŁYW PROMIENIOWANIA UV NA ZDROWIE CZŁOWIEKA FUNKCJE CZUŁOŚCI SPEKTRALNEJ: ERYTEMALNA, PREWITAMINA D3, SCUP-H STRESZCZENIE W ramach przedstawianej pracy
Znane problemy Autodesk Revit Structure 2010
AUTODESK REVIT STRUCTURE 2010 Znane prblemy Autdesk Revit Structure 2010 Wstążka Przeciągnięcie wielu paneli wstążki d niezależnych kien ruchmych mże spwdwać awarię prgramwania Autdesk Revit Structure
MODELOWANIE W UML DO OPISU BIZNESU, CZY SYSTEMÓW?
MODELOWANIE W UML DO OPISU BIZNESU, CZY SYSTEMÓW? Mdelwanie prcesów bizneswych w UML TOMASZ GZIK M A R Z E C 2 0 1 6 www.tigacnsulting.pl Wszystkie prawa zastrzeżne tgzik@tigacnsulting.pl WPROWADZENIE
Środki myjąco-konserwujące
Śrdki myjąc-knserwujące ATM-Antirast Extra ATM-Antirast Extra t wielfunkcyjny lej myjąc-knserwujący, przeznaczny jest d mycia maszyn, urządzeń i innych wyrbów metalwych raz d międzyperacyjnej chrny przeciwkrzyjnej.
Parametryzacja modeli części w Technologii Synchronicznej
Parametryzacja mdeli części w Technlgii Synchrnicznej Pdczas statniej wizyty u klienta zetknąłem się z pinią, że mdelwanie synchrniczne "dstaje" d sekwencyjneg z uwagi na brak parametrycznści. Bez najmniejszych
9/42 ZASTOSOWANIE WĘGLIKA KRZEMU DO WYTOPU ŻELIW A SZAREGO W ŻELIWIAKU WPROW ADZENIE.
9/42 Soidification of Metais and Aoys, Year 2000, Voume 2, Book No 42 Krzepnięcie Metai i Stopów, Rok 2000, Rocznik 2, Nr 42 PAN-Katowice, PL ISSN 0208-9386 ZASTOSOWANIE WĘGLIKA KRZEMU DO WYTOPU ŻELIW
CIEPŁA RAMKA, PSI ( Ψ ) I OKNA ENERGOOSZCZĘDNE
CIEPŁA RAMKA, PSI ( ) I OKNA ENERGOOSZCZĘDNE Ciepła ramka - mdne słw, słw klucz. Energszczędny wytrych twierający sprzedawcm drgę d prtfeli klientów. Czym jest ciepła ramka, d czeg służy i czy w góle jej
PROPAGACJA BŁĘDU. Dane: c = 1 ± 0,01 M S o = 7,3 ± 0,1 g Cl 2 /1000g H 2 O S = 6,1 ± 0,1 g Cl 2 /1000g H 2 O. Szukane : k = k =?
PROPAGACJA BŁĘDU Zad 1. Rzpuszczalnść gazów w rztwrach elektrlitów pisuje równanie Seczenwa: S ln = k c S Gdzie S i S t rzpuszczalnści gazu w czystym rzpuszczalniku i w rztwrze elektrlitu stężeniu c. Obliczy
PLAN WYNIKOWY ROZKŁADU MATERIAŁU Z FIZYKI DLA KLASY III MODUŁ 4 Dział: X,XI - Fale elektromagnetyczne, optyka, elementy fizyki atomu i kosmologii.
Knteksty 1. Fale elektrmagnetyczne w telekmunikacji. 2.Światł i jeg właściwści. - c t jest fala elektrmagnetyczna - jakie są rdzaje fal - elektrmagnetycznych - jakie jest zastswanie fal elektrmagnetycznych
WPŁYW DODATKÓW STOPOWYCH NA WŁASNOŚCI STOPU ALUMINIUM KRZEM O NADEUTEKTYCZNYM SKŁADZIE
WYDZIAŁ ODLEWNICTWA AGH Oddział Krakowski STOP XXXIV KONFERENCJA NAUKOWA Kraków - 19 listopada 2010 r. Marcin PIĘKOŚ 1, Stanisław RZADKOSZ 2, Janusz KOZANA 3,Witold CIEŚLAK 4 WPŁYW DODATKÓW STOPOWYCH NA
RGB16- TELEBIMY FULL KOLOR-PAMIĘĆ WBUDOWANA (RASTER 16mm) Oferta ważna od 01.01.2012r.
TELEBIMY FULL KOLOR-PAMIĘĆ WBUDOWANA (RASTER 16mm) Oferta ważna d 01.01.2012r. Oferujemy telebimy w technlgii did LED (didy SMD super jasne, szerkim kącie świecenia / OUTDOOR LONG LIFE). Wyświetlacz służy
Wydział Metalurgii i Inżynierii Materiałowej AGH Al. Mickiewicza 30, Kraków
29/42 Soidification of Metais and Aoys, Year 2000, Voume 2, Book No 42 Krzepnięcie Metai i Stopów, Rok 2000, Rocznik 2, Nr 42 P AN-Katowice, PL ISSN 0208-9386 WPŁ YW WSTĘPNEGO PODGRZANIA STALI SWV9 PRZED
Rury termokurczliwe. Rura termokurczliwa typu SRAT grubościenna współczynnik skurczu 3 : 1
Rura termkurczliwa typu grubścienna współczynnik skurczu 3 : Zastswanie Rura izlacyjna d głwic d 3. d 42 kv Rura izlacyjna d systemów szyn zbirczych (bus-bar) średnieg napięcia (pwduje zmniejszenie dległść
Statystyka - wprowadzenie
Statystyka - wprwadzenie Obecnie pjęcia statystyka używamy aby mówić : zbirze danych liczbwych ukazujących kształtwanie się kreślneg zjawiska jak pewne charakterystyki liczbwe pwstałe ze badań nad zbirwścią
Informacje ogólne. Volvo FE Hybrid. volvo fe hybrid. Silnik D7F Euro 5. Dane techniczne silnika D7F 300 Km 340 KM
Vlv FE Hybrid vlv fe hybrid Infrmacje gólne Silnik D7F Eur 5 Silnik wyskprężny w równległym układzie hybrydwym Mment brtwy 3 2 Prównanie 1 br/min 1. Silnik elektryczny 2. Silnik wyskprężny 3. Napęd hybrydwy
Uwarunkowania rozwoju energetyki wiatrowej na Podkarpaciu. Piotr Pawelec Podkarpacka Agencja Energetyczna Sp. z o.o.
Uwarunkwania rzwju energetyki wiatrwej na Pdkarpaciu Pitr Pawelec Pdkarpacka Agencja Energetyczna Sp. z.. Pdstawy pracwania Baza danych dnawialnych źródeł energii Wjewództwa Pdkarpackieg Prace w zakresie
ILOCZYN ROZPUSZCZALNOŚCI
ILOCZYN ROZPUZCZALNOŚCI W nasycnym rztwrze trudn rzpuszczalneg elektrlitu występuje równwaga między fazą stałą i jnami elektrlitu w rztwrze znajdującym się nad sadem. Jest t stan równwagi dynamicznej,
ność Reakcje nieodwracalne całkowite przereagowanie po zainicjowaniu reakcji wymaga katalizatora układ otwarty, gazowy produkt opuszcza układ HCl (aq
6. Równwaga R chemiczna Reakcje niedwracalne i dwracalne Reguła a rzekry Prcesy samrzutne i niesamrzutne Entria i tencjał termdynamiczny Warunki samrzutnści Praw działania ania mas Stałe e równwagi r i
ANETA ZIMA. Wpływ dodatków modyfikujących na właściwości hydroksyapatytowych wielofunkcyjnych tworzyw implantacyjnych przeznaczonych na nośniki leków
Akademia Górnicz-Hutnicza im. Stanisława Staszica w Krakwie Wydział Inżynierii Materiałwej i Ceramiki Katedra Technlgii Ceramiki i Materiałów Ognitrwałych ANETA ZIMA R O Z P R A W A D O K T O R S K A Wpływ
Laboratorium systemów wizualizacji informacji
Labratrium systemów wizualizacji infrmacji Badanie charakterystyk statycznych i dynamicznych raz pmiar przestrzenneg rzkładu kntrastu wskaźników ciekłkrystalicznych. Katedra Optelektrniki i Systemów Elektrnicznych,
Teoria Przekształtników - kurs elementarny
Teria Przekształtników - kurs elementarny W5. PRZEKSZTAŁTNIKI IMPSOWE PRĄD STAŁEGO -(1) [ str199-16, str. 5 161-177, 6 str. 161-190-199] Jest t grupa przekształtników najliczniejsza bwiem znajuje zastswanie
Do ARiMR po wsparcie na posadzenie lasu
D ARiMR p wsparcie na psadzenie lasu Jak c rku w czerwcu Agencja Restrukturyzacji i Mdernizacji Rlnictwa rzpcznie przyjmwanie wnisków przyznanie pmcy w ramach działania "Zalesianie gruntów rlnych i zalesianie
ZASTOSOWANIE MGŁY WODNEJ W PROCESIE ODLEWANIA KÓŁ SAMOCHODOWYCH
75/22 Archives f Fundry, Year 2006, Vlume 6, 22 Archiwum Odlewnictwa, Rk 2006, Rcznik 6, Nr 22 PAN Katwice PL ISSN 1642-5308 ZASTOSOWANIE MGŁY WODNEJ W PROCESIE ODLEWANIA KÓŁ SAMOCHODOWYCH R. WŁADYSIAK
Bilans energetyczny atmosfery
Bilans energetyczny atmsfery izyka IV Prezentacje przygtwał Paweł Dębski 9008 013/01 Pjecie bilansu energetyczneg na górnej g granicy atmsfery. Bilans energetyczny całej planty kreślny jest przez strumień
Pompy ciepła. Podział pomp ciepła. Ogólnie możemy je podzielić: ze wzgledu na sposób podnoszenia ciśnienia i tym samym temperatury czynnika roboczego
Pmpy ciepła W naszym klimacie bardz isttną gałęzią energetyki jest energetyka cieplna czyli grzewanie. W miesiącach letnich kwestia ta jest mniej isttna, jednak z nadejściem jesieni jej znaczenie rśnie.
Krok3: Nawiercenie w murze otworu o średnicy 6,0 mm
Wkręty d mntażu kien i drzwi W dziedzinie mntażu craz większą ppularnścią cieszą się różneg rdzaju wkręty. Okazuje się, że kna mżna nie tylk skręcać (np. w zestawy), mżna je także przykręcać d muru...
Sołidification ofmetals and Alloys, No.27, 1996 Knepnięcie Metali i Stopów, Nr 27, 1996 PAN- Oddział Katowice PL ISSN 0208-9386
27/6 Słidificatin fmetals and Allys, N.27, 1996 Knepnięcie Metali i Stpów, Nr 27, 1996 PAN- Oddział Katwice PL ISSN 0208-9386 RAFINACJA PRÓŻNIOWA CIEKŁYCH STOPÓW MIEDZI BLACHA L., WYCIŚLIK Andrzej Katedra
Inżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką
Inżynieria materiałowa: wykorzystywanie praw termodynamiki a czasem... walka z termodynamiką Kilka definicji Faza Stan materii jednorodny wewnętrznie, nie tylko pod względem składu chemicznego, ale również
MODYFIKACJA SILUMINÓW AK7 i AK9. F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski, ul. Podgórna 50, Zielona Góra
23/6 ARCHIWUM ODLEWNICTWA Rok 2002, Rocznik 2, Nr 6 Archives of Foundry Year 2002, Volume 2, Book 6 PAN - Katowice PL ISSN 1642-5308 MODYFIKACJA SILUMINÓW AK7 i AK9 F. ROMANKIEWICZ 1 Uniwersytet Zielonogórski,
Plan rozwoju i modernizacji urządzeń wodociągowych i kanalizacyjnych na lata 2015 2018
załącznik d uchwały nr XXVIII.300.2016 Rady Miasta Zielna Góra z dnia 2 luteg 2016 r. Zielngórskie Wdciągi i Kanalizacja Sp. z.. 65-120 Zielna Góra, ul. Zjednczenia 110A tel.: 45 19 300, fax: 45 19 340
Planimetria, zakres podstawowy test wiedzy i kompetencji ZADANIA ZAMKNIĘTE. [ m] 2 cm dłuższa od. Nr pytania Odpowiedź
![Planimetria, zakres podstawowy test wiedzy i kompetencji ZADANIA ZAMKNIĘTE. [ m] 2 cm dłuższa od. Nr pytania Odpowiedź](/thumbs/67/56775504.jpg "Planimetria, zakres podstawowy test wiedzy i kompetencji ZADANIA ZAMKNIĘTE. [ m] 2 cm dłuższa od. Nr pytania Odpowiedź")
Planimetria, zakres pdstawwy test wiedzy i kmpetencji. Imię i nazwisk, klasa.. data ZADANIA ZAMKNIĘTE W zadaniach d 1-4 wybierz i zapisz czytelnie jedną prawidłwą dpwiedź. Nieczytelnie zapisana dpwiedź
PL B1. INSTYTUT METALURGII I INŻYNIERII MATERIAŁOWEJ IM. ALEKSANDRA KRUPKOWSKIEGO POLSKIEJ AKADEMII NAUK, Kraków, PL
RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 211075 (13) B1 (21) Numer zgłoszenia: 382853 (51) Int.Cl. C22C 5/08 (2006.01) B21D 26/02 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej (22)
Streszczenie. l.wstęp
35/11 Sliditicatin fmctals and Allys,. 35, 1998 Krzepnięcie Metali i Stpów, r 35, 1998 PA Oddział Katwice PL-ISS 0208-9386 JÓZEF BABIŃSKI", FRACISZEK BADURA. JÓZEF GAWROŃSK(", JA SZAJAR WSTĘPE A WILŻAIE
Metody pracy na lekcji. Referat przedstawiony na spotkaniu zespołu matematyczno przyrodniczego
Szkła Pdstawwa im. Władysława Brniewskieg we Władysławwie Metdy pracy na lekcji Referat przedstawiny na sptkaniu zespłu matematyczn przyrdniczeg Wyraz metda ma swój pczątek w języku stargreckim i znacza
Podstawy Chemii Nieorganicznej
Pdstawy Chemii Nierganicznej kd kursu: CHC012001 l Ćwiczenia labratryjne AKTYWNOŚĆ CHEMICZNA I ELEKTROCHEMICZNA METALI Opracwał: Tmasz Chmielewski W P R O W A D Z E N I E Aktywnść metalu, lub inaczej jeg
Karta Katalogowa SPEEDROLL SP
Karta Katalgwa SPEEDROLL SP NAJSZYBSZE BRAMY ROLOWANE DOKUMENT ZAWIERA INFORMACJE NA TEMAT ZEWNĘTRZNYCH BRAM SZYBKOBIEŻNYCH ROLOWANYCH, TAKIE JAK BUDOWA PŁASZCZA, MOŻLIWE WYMIARY, ZASTOSOWANIE ITP. SĄ
CZAS ZDERZENIA KUL SPRAWDZENIE WZORU HERTZA
Ćwiczenie Nr CZAS ZDRZNIA KUL SPRAWDZNI WZORU HRTZA Literatura: Opracwanie d ćwiczenia Nr, czytelnia FiM LDLandau, MLifszic Kurs fizyki teretycznej, tm 7, Teria sprężystści, 9 (dstępna w biblitece FiM,
PRÓBY TECHNOLOGICZNE NAPAWANIA ELEMENTÓW TECHNICZNYCH METOD LASER METAL DEPOSITION (LMD)
dr in. Marek GOŒCIAÑSKI, dr in. Bart³miej DUDZIAK Przemys³wy Instytut Maszyn Rlniczych, Pznañ e-mail: ffice@pimr.pznan.pl PRÓBY TECHNOLOGICZNE NAPAWANIA ELEMENTÓW TECHNICZNYCH METOD LASER METAL DEPOSITION
Znane problemy Autodesk Revit Architecture 2010
AUTODESK REVIT ARCHITECTURE 2010 Znane prblemy Autdesk Revit Architecture 2010 InfCenter Szukanie pmcy przy użyciu panelu InfCenter mże pwdwać wyświetlanie trafień pchdzących z przeszukiwania bazy wiedzy
33/21 Solidilil ation or Metais and Alloys, No. 33, 1997
33/21 Solidilil ation or Metais and Alloys, No. 33, 1997 KrLCpnięcic Metali i Stopów, Nr 33, 1997 l'an -Oddział Katowice PL ISSN 020!1-9386 KONSTYTUOWANIE WARSTW ODPORNYCH NA ŚCIERANIE W ODLEWACH Z ŻELIWA
AKTYWATORY GNOJOWICY
AKTYWATORY GNOJOWICY AMU AKTYWATORY GNOJOWICY Instrukcja stswania 1. BEZTLENOWA FERMENTACJA GNOJOWICY Zanieczyszczenia mikrbilgiczne grnkwiec, pałeczki grupy cli, pacirkwce, streptkki fekalne, grzyby Rzwój
QuarkXpress skład i publikacja operacje podstawowe
QuarkXpress skład i publikacja peracje pdstawwe Opis szklenia: Szklenie QuarkXpress przeznaczne dla sób chcących zapznać się ze światem składu DTP, Grafików, prjektantów, specjalistów d spraw reklamy,
ĆWICZENIE Nr 5. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.
POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 5 Opracował: dr inż.
