24-kanałowy mikser do efektów świetlnych DMX. Nr art Opis urządzenia

Transkrypt

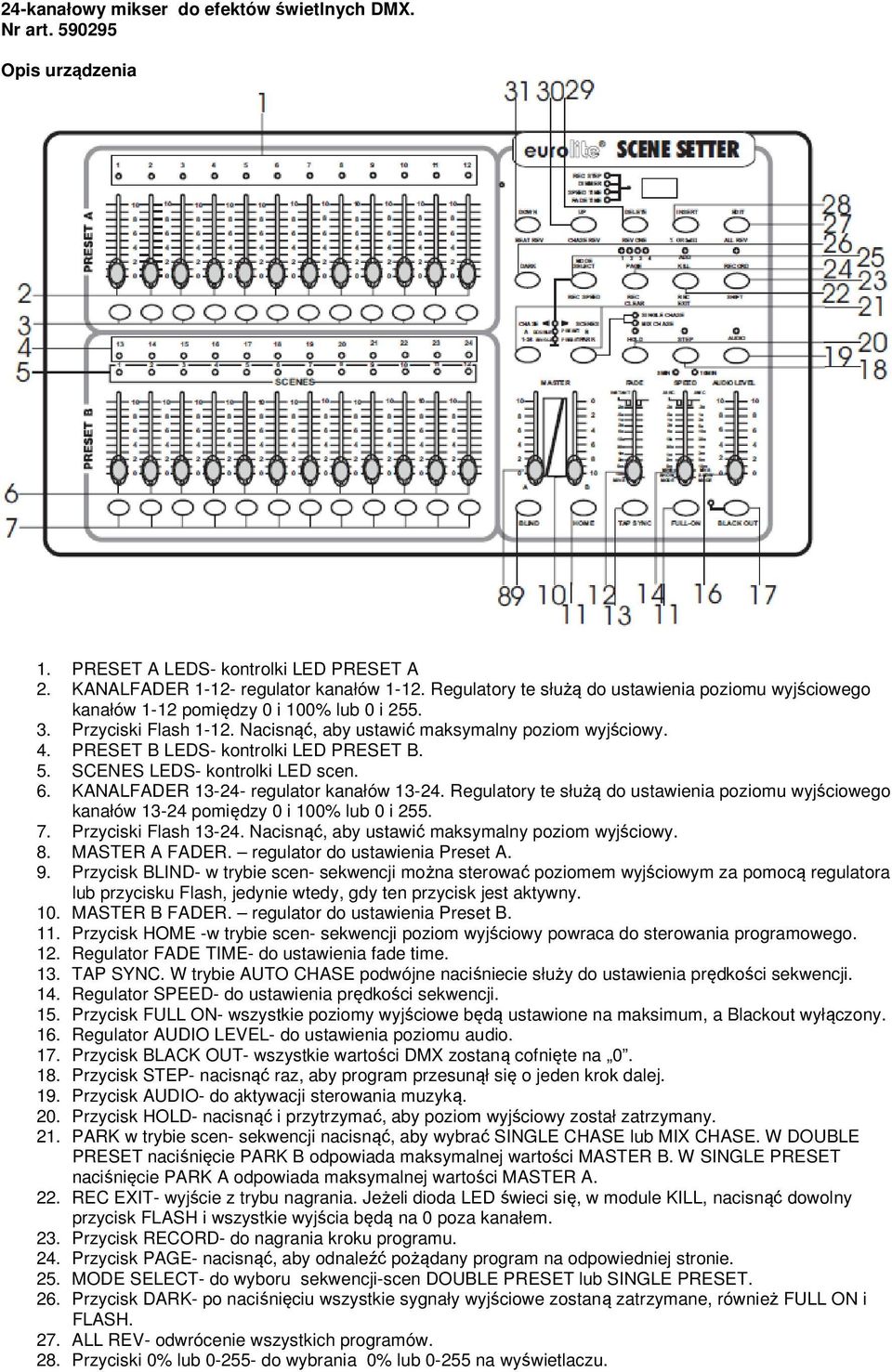

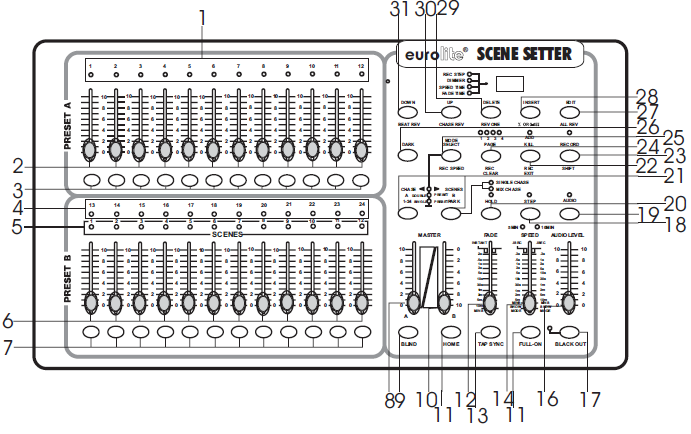

1 24-kanałowy mikser do efektów świetlnych DMX. Nr art Opis urządzenia 1. PRESET A LEDS- kontrolki LED PRESET A 2. KANALFADER regulator kanałów Regulatory te służą do ustawienia poziomu wyjściowego kanałów 1-12 pomiędzy 0 i 100% lub 0 i Przyciski Flash Nacisnąć, aby ustawić maksymalny poziom wyjściowy. 4. PRESET B LEDS- kontrolki LED PRESET B. 5. SCENES LEDS- kontrolki LED scen. 6. KANALFADER regulator kanałów Regulatory te służą do ustawienia poziomu wyjściowego kanałów pomiędzy 0 i 100% lub 0 i Przyciski Flash Nacisnąć, aby ustawić maksymalny poziom wyjściowy. 8. MASTER A FADER. regulator do ustawienia Preset A. 9. Przycisk BLIND- w trybie scen- sekwencji można sterować poziomem wyjściowym za pomocą regulatora lub przycisku Flash, jedynie wtedy, gdy ten przycisk jest aktywny. 10. MASTER B FADER. regulator do ustawienia Preset B. 11. Przycisk HOME -w trybie scen- sekwencji poziom wyjściowy powraca do sterowania programowego. 12. Regulator FADE TIME- do ustawienia fade time. 13. TAP SYNC. W trybie AUTO CHASE podwójne naciśniecie służy do ustawienia prędkości sekwencji. 14. Regulator SPEED- do ustawienia prędkości sekwencji. 15. Przycisk FULL ON- wszystkie poziomy wyjściowe będą ustawione na maksimum, a Blackout wyłączony. 16. Regulator AUDIO LEVEL- do ustawienia poziomu audio. 17. Przycisk BLACK OUT- wszystkie wartości DMX zostaną cofnięte na Przycisk STEP- nacisnąć raz, aby program przesunął się o jeden krok dalej. 19. Przycisk AUDIO- do aktywacji sterowania muzyką. 20. Przycisk HOLD- nacisnąć i przytrzymać, aby poziom wyjściowy został zatrzymany. 21. PARK w trybie scen- sekwencji nacisnąć, aby wybrać SINGLE CHASE lub MIX CHASE. W DOUBLE PRESET naciśnięcie PARK B odpowiada maksymalnej wartości MASTER B. W SINGLE PRESET naciśnięcie PARK A odpowiada maksymalnej wartości MASTER A. 22. REC EXIT- wyjście z trybu nagrania. Jeżeli dioda LED świeci się, w module KILL, nacisnąć dowolny przycisk FLASH i wszystkie wyjścia będą na 0 poza kanałem. 23. Przycisk RECORD- do nagrania kroku programu. 24. Przycisk PAGE- nacisnąć, aby odnaleźć pożądany program na odpowiedniej stronie. 25. MODE SELECT- do wyboru sekwencji-scen DOUBLE PRESET lub SINGLE PRESET. 26. Przycisk DARK- po naciśnięciu wszystkie sygnały wyjściowe zostaną zatrzymane, również FULL ON i FLASH. 27. ALL REV- odwrócenie wszystkich programów. 28. Przyciski 0% lub do wybrania 0% lub na wyświetlaczu.

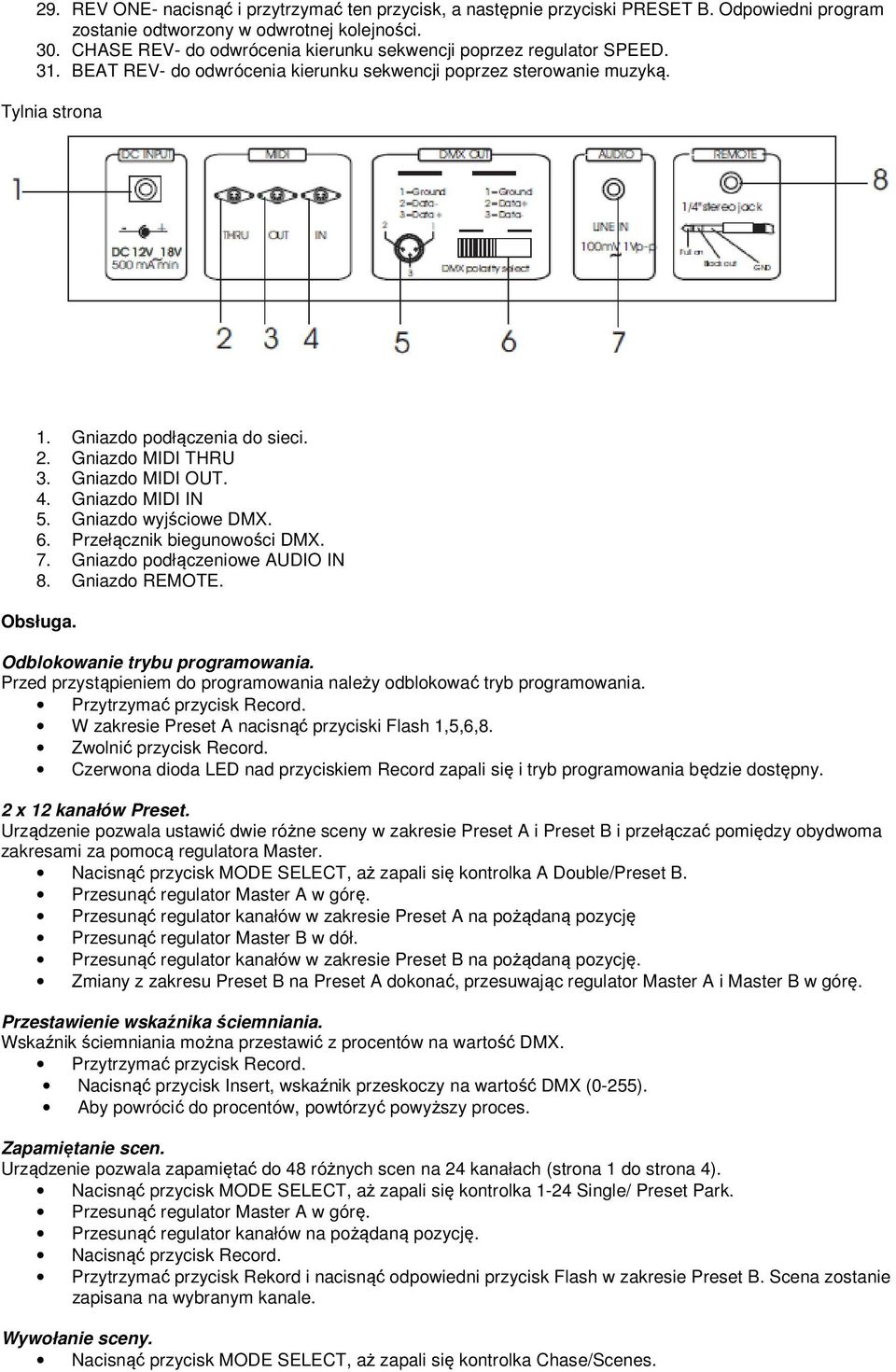

2 29. REV ONE- nacisnąć i przytrzymać ten przycisk, a następnie przyciski PRESET B. Odpowiedni program zostanie odtworzony w odwrotnej kolejności. 30. CHASE REV- do odwrócenia kierunku sekwencji poprzez regulator SPEED. 31. BEAT REV- do odwrócenia kierunku sekwencji poprzez sterowanie muzyką. Tylnia strona 1. Gniazdo podłączenia do sieci. 2. Gniazdo MIDI THRU 3. Gniazdo MIDI OUT. 4. Gniazdo MIDI IN 5. Gniazdo wyjściowe DMX. 6. Przełącznik biegunowości DMX. 7. Gniazdo podłączeniowe AUDIO IN 8. Gniazdo REMOTE. Obsługa. Odblokowanie trybu programowania. Przed przystąpieniem do programowania należy odblokować tryb programowania. W zakresie Preset A nacisnąć przyciski Flash 1,5,6,8. Czerwona dioda LED nad przyciskiem Record zapali się i tryb programowania będzie dostępny. 2 x 12 kanałów Preset. Urządzenie pozwala ustawić dwie różne sceny w zakresie Preset A i Preset B i przełączać pomiędzy obydwoma zakresami za pomocą regulatora Master. Nacisnąć przycisk MODE SELECT, aż zapali się kontrolka A Double/Preset B. Przesunąć regulator kanałów w zakresie Preset A na pożądaną pozycję Przesunąć regulator Master B w dół. Przesunąć regulator kanałów w zakresie Preset B na pożądaną pozycję. Zmiany z zakresu Preset B na Preset A dokonać, przesuwając regulator Master A i Master B w górę. Przestawienie wskaźnika ściemniania. Wskaźnik ściemniania można przestawić z procentów na wartość DMX. Nacisnąć przycisk Insert, wskaźnik przeskoczy na wartość DMX (0-255). Aby powrócić do procentów, powtórzyć powyższy proces. Zapamiętanie scen. Urządzenie pozwala zapamiętać do 48 różnych scen na 24 kanałach (strona 1 do strona 4). Przesunąć regulator kanałów na pożądaną pozycję. Przytrzymać przycisk Rekord i nacisnąć odpowiedni przycisk Flash w zakresie Preset B. Scena zostanie zapisana na wybranym kanale. Wywołanie sceny.

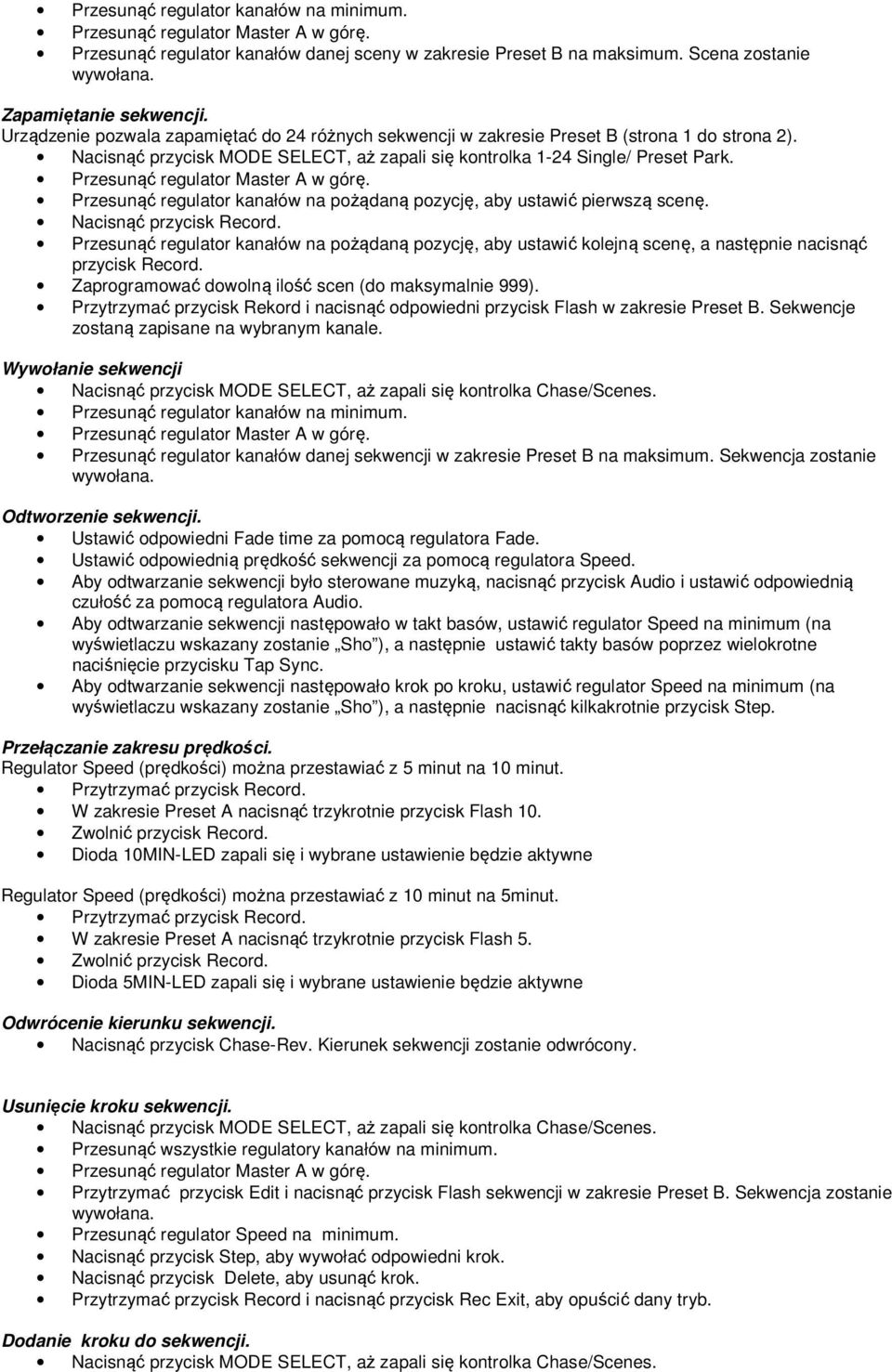

3 Przesunąć regulator kanałów na minimum. Przesunąć regulator kanałów danej sceny w zakresie Preset B na maksimum. Scena zostanie Zapamiętanie sekwencji. Urządzenie pozwala zapamiętać do 24 różnych sekwencji w zakresie Preset B (strona 1 do strona 2). Przesunąć regulator kanałów na pożądaną pozycję, aby ustawić pierwszą scenę. Przesunąć regulator kanałów na pożądaną pozycję, aby ustawić kolejną scenę, a następnie nacisnąć przycisk Record. Zaprogramować dowolną ilość scen (do maksymalnie 999). Przytrzymać przycisk Rekord i nacisnąć odpowiedni przycisk Flash w zakresie Preset B. Sekwencje zostaną zapisane na wybranym kanale. Wywołanie sekwencji Przesunąć regulator kanałów na minimum. Przesunąć regulator kanałów danej sekwencji w zakresie Preset B na maksimum. Sekwencja zostanie Odtworzenie sekwencji. Ustawić odpowiedni Fade time za pomocą regulatora Fade. Ustawić odpowiednią prędkość sekwencji za pomocą regulatora Speed. Aby odtwarzanie sekwencji było sterowane muzyką, nacisnąć przycisk Audio i ustawić odpowiednią czułość za pomocą regulatora Audio. Aby odtwarzanie sekwencji następowało w takt basów, ustawić regulator Speed na minimum (na wyświetlaczu wskazany zostanie Sho ), a następnie ustawić takty basów poprzez wielokrotne naciśnięcie przycisku Tap Sync. Aby odtwarzanie sekwencji następowało krok po kroku, ustawić regulator Speed na minimum (na wyświetlaczu wskazany zostanie Sho ), a następnie nacisnąć kilkakrotnie przycisk Step. Przełączanie zakresu prędkości. Regulator Speed (prędkości) można przestawiać z 5 minut na 10 minut. W zakresie Preset A nacisnąć trzykrotnie przycisk Flash 10. Dioda 10MIN-LED zapali się i wybrane ustawienie będzie aktywne Regulator Speed (prędkości) można przestawiać z 10 minut na 5minut. W zakresie Preset A nacisnąć trzykrotnie przycisk Flash 5. Dioda 5MIN-LED zapali się i wybrane ustawienie będzie aktywne Odwrócenie kierunku sekwencji. Nacisnąć przycisk Chase-Rev. Kierunek sekwencji zostanie odwrócony. Usunięcie kroku sekwencji. Przesunąć wszystkie regulatory kanałów na minimum. Przytrzymać przycisk Edit i nacisnąć przycisk Flash sekwencji w zakresie Preset B. Sekwencja zostanie Przesunąć regulator Speed na minimum. Nacisnąć przycisk Step, aby wywołać odpowiedni krok. Nacisnąć przycisk Delete, aby usunąć krok. Przytrzymać przycisk Record i nacisnąć przycisk Rec Exit, aby opuścić dany tryb. Dodanie kroku do sekwencji.

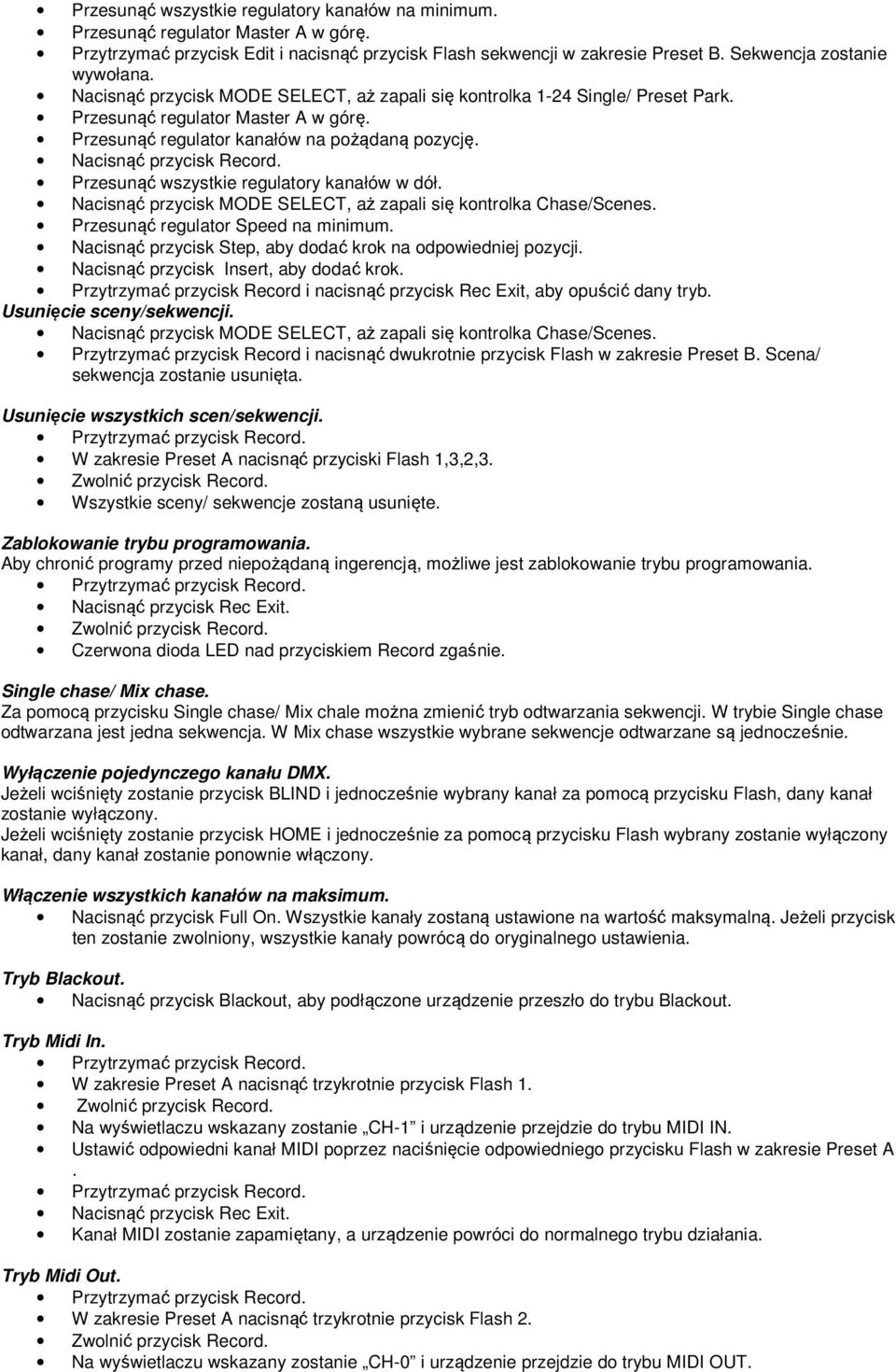

4 Przesunąć wszystkie regulatory kanałów na minimum. Przytrzymać przycisk Edit i nacisnąć przycisk Flash sekwencji w zakresie Preset B. Sekwencja zostanie Przesunąć regulator kanałów na pożądaną pozycję. Przesunąć wszystkie regulatory kanałów w dół. Przesunąć regulator Speed na minimum. Nacisnąć przycisk Step, aby dodać krok na odpowiedniej pozycji. Nacisnąć przycisk Insert, aby dodać krok. Przytrzymać przycisk Record i nacisnąć przycisk Rec Exit, aby opuścić dany tryb. Usunięcie sceny/sekwencji. Przytrzymać przycisk Record i nacisnąć dwukrotnie przycisk Flash w zakresie Preset B. Scena/ sekwencja zostanie usunięta. Usunięcie wszystkich scen/sekwencji. W zakresie Preset A nacisnąć przyciski Flash 1,3,2,3. Wszystkie sceny/ sekwencje zostaną usunięte. Zablokowanie trybu programowania. Aby chronić programy przed niepożądaną ingerencją, możliwe jest zablokowanie trybu programowania. Czerwona dioda LED nad przyciskiem Record zgaśnie. Single chase/ Mix chase. Za pomocą przycisku Single chase/ Mix chale można zmienić tryb odtwarzania sekwencji. W trybie Single chase odtwarzana jest jedna sekwencja. W Mix chase wszystkie wybrane sekwencje odtwarzane są jednocześnie. Wyłączenie pojedynczego kanału DMX. Jeżeli wciśnięty zostanie przycisk BLIND i jednocześnie wybrany kanał za pomocą przycisku Flash, dany kanał zostanie wyłączony. Jeżeli wciśnięty zostanie przycisk HOME i jednocześnie za pomocą przycisku Flash wybrany zostanie wyłączony kanał, dany kanał zostanie ponownie włączony. Włączenie wszystkich kanałów na maksimum. Nacisnąć przycisk Full On. Wszystkie kanały zostaną ustawione na wartość maksymalną. Jeżeli przycisk ten zostanie zwolniony, wszystkie kanały powrócą do oryginalnego ustawienia. Tryb Blackout. Nacisnąć przycisk Blackout, aby podłączone urządzenie przeszło do trybu Blackout. Tryb Midi In. W zakresie Preset A nacisnąć trzykrotnie przycisk Flash 1. Na wyświetlaczu wskazany zostanie CH-1 i urządzenie przejdzie do trybu MIDI IN. Ustawić odpowiedni kanał MIDI poprzez naciśnięcie odpowiedniego przycisku Flash w zakresie Preset A. Kanał MIDI zostanie zapamiętany, a urządzenie powróci do normalnego trybu działania. Tryb Midi Out. W zakresie Preset A nacisnąć trzykrotnie przycisk Flash 2. Na wyświetlaczu wskazany zostanie CH-0 i urządzenie przejdzie do trybu MIDI OUT.

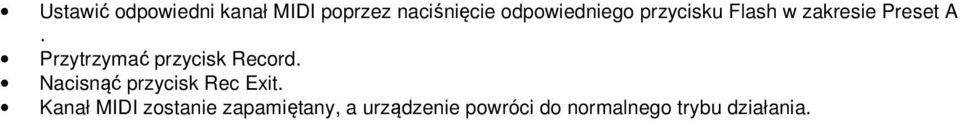

5 Ustawić odpowiedni kanał MIDI poprzez naciśnięcie odpowiedniego przycisku Flash w zakresie Preset A. Kanał MIDI zostanie zapamiętany, a urządzenie powróci do normalnego trybu działania.
