1 Systemy Teletransmisji i Transmisji Danych Tomasz Ruść 1

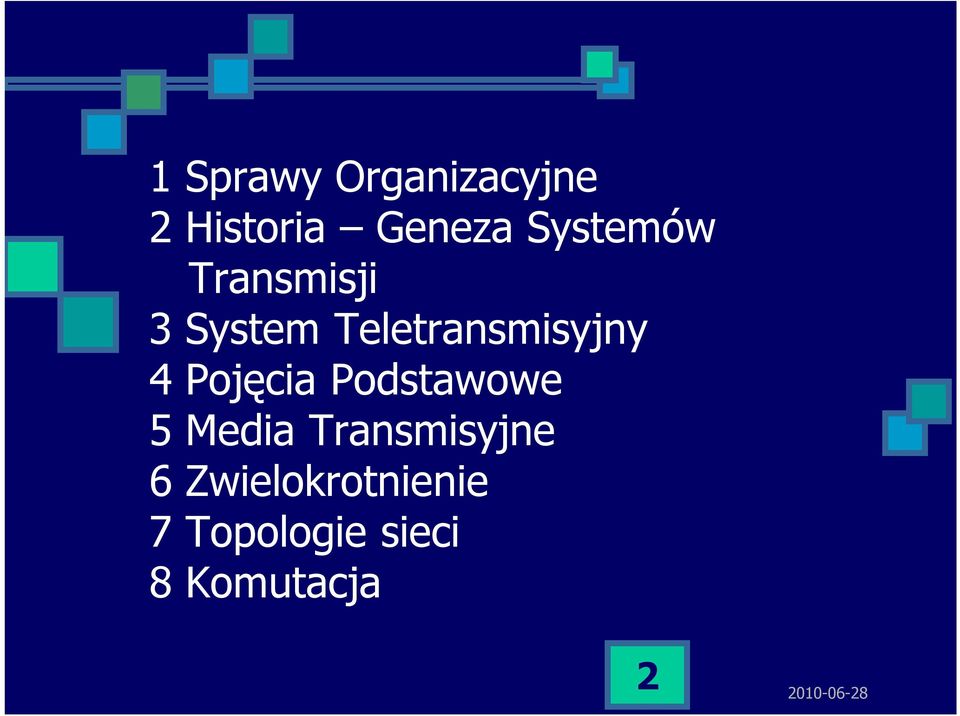

2 1 Sprawy Organizacyjne 2 Historia Geneza Systemów Transmisji 3 System Teletransmisyjny 4 Pojęcia Podstawowe 5 Media Transmisyjne 6 Zwielokrotnienie 7 Topologie sieci 8 Komutacja 2

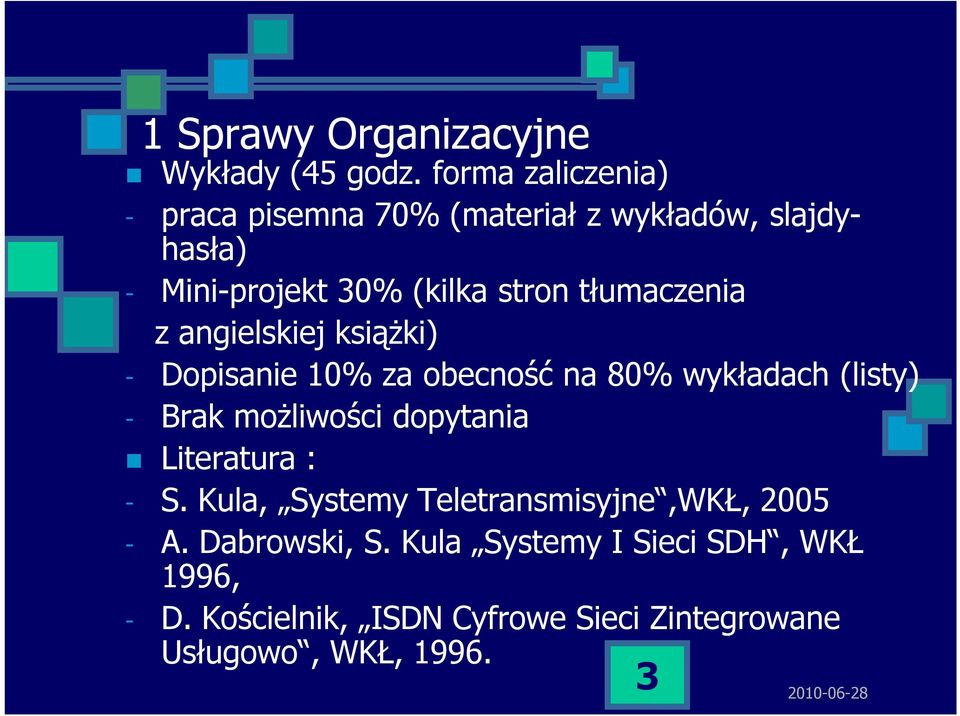

3 1 Sprawy Organizacyjne Wykłady (45 godz. forma zaliczenia) - praca pisemna 70% (materiał z wykładów, slajdyhasła) - Mini-projekt 30% (kilka stron tłumaczenia z angielskiej książki) - Dopisanie 10% za obecność na 80% wykładach (listy) - Brak możliwości dopytania Literatura : - S. Kula, Systemy Teletransmisyjne,WKŁ, A. Dabrowski, S. Kula Systemy I Sieci SDH, WKŁ 1996, - D. Kościelnik, ISDN Cyfrowe Sieci Zintegrowane Usługowo, WKŁ,

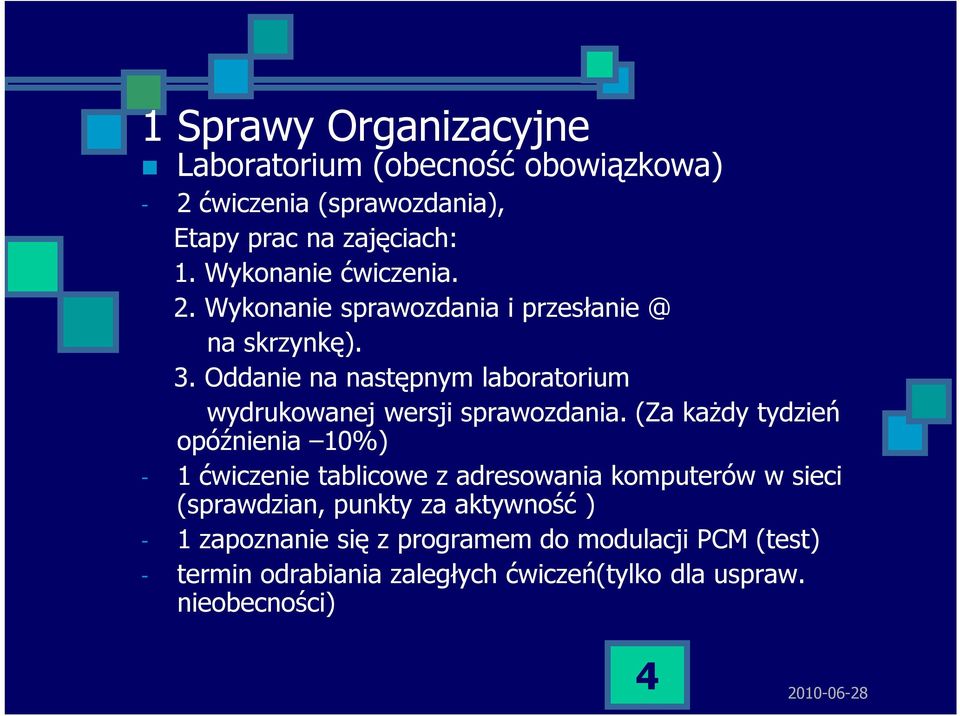

4 1 Sprawy Organizacyjne Laboratorium (obecność obowiązkowa) - 2 ćwiczenia (sprawozdania), Etapy prac na zajęciach: 1. Wykonanie ćwiczenia. 2. Wykonanie sprawozdania i na skrzynkę). 3. Oddanie na następnym laboratorium wydrukowanej wersji sprawozdania. (Za każdy tydzień opóźnienia 10%) - 1 ćwiczenie tablicowe z adresowania komputerów w sieci (sprawdzian, punkty za aktywność ) - 1 zapoznanie się z programem do modulacji PCM (test) - termin odrabiania zaległych ćwiczeń(tylko dla uspraw. nieobecności) 4

5 1 Sprawy Organizacyjne Struktura sprawozdania: - Tabelka (Temat ćw., Wykonujący,Nr. grupy, data wykonania ćw., data oddania) - Cel ćwiczenia - Wstęp teoretyczny do ćwiczenia - Przebieg ćwiczenia - Wnioski 5

6 2 Historia Geneza Systemów Transmisji optyczne pochodnie ogniska dym semaforowe światłowody akustyczne elektryczne Morse telegrafia telefonia telewizja radiokomunikacja 6

7 2. Historia Geneza Systemów Transmisji elektryczne radiokomunikacja Gulielmo Marconi oscylator Hertza koherer Branly ego antena Aleksander Popow Telstar pierwszy satelita telekomunikacyjny zespół roboczy GSM próbna rozgłośnia Laeken (Belgia) GSM MoU system GSM w Polsce kodem Morse a Marconi uzyskuje łączność radiową między Europą i Ameryką 7 lampa radiowa John Fleming zwiększenie mocy nadajników komercyjny GSM

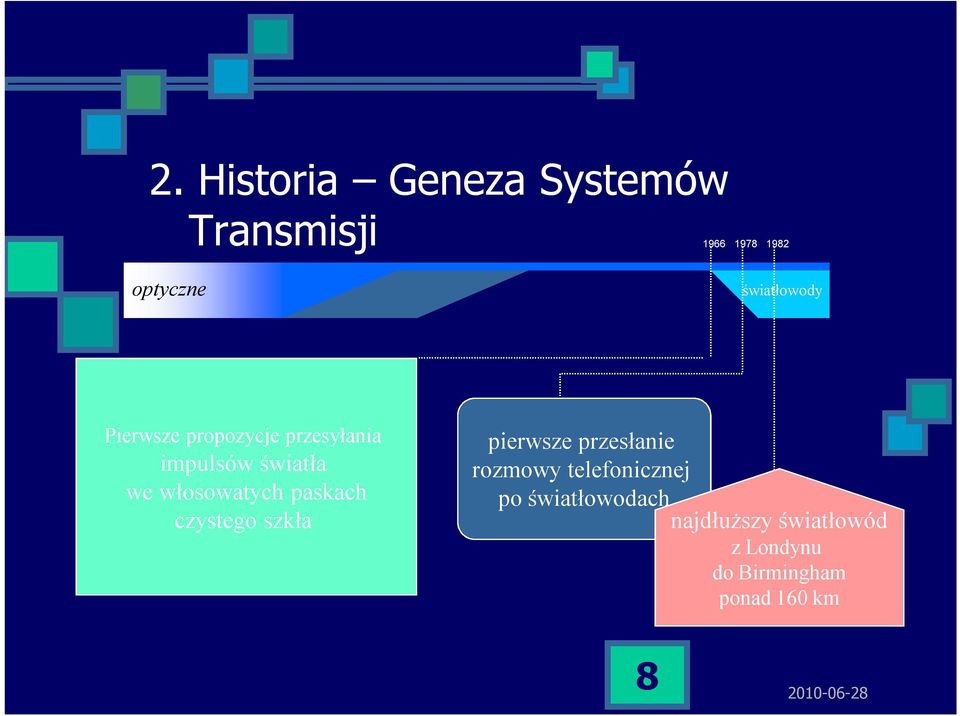

8 2. Historia Geneza Systemów Transmisji optyczne światłowody Pierwsze propozycje przesyłania impulsów światła we włosowatych paskach czystego szkła pierwsze przesłanie rozmowy telefonicznej po światłowodach najdłuższy światłowód z Londynu do Birmingham ponad 160 km 8

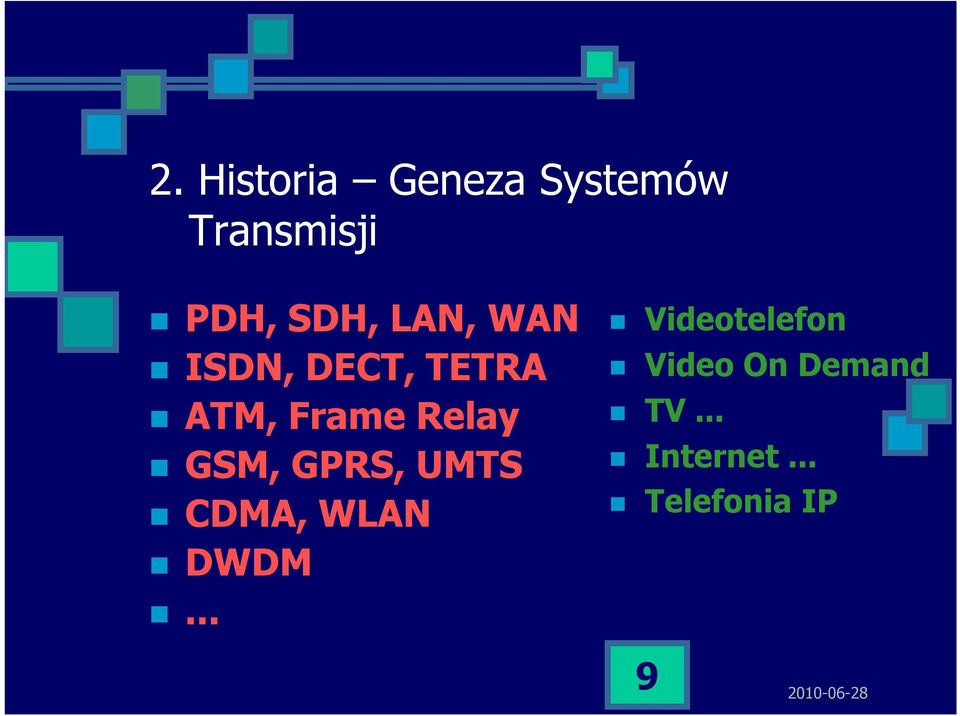

9 2. Historia Geneza Systemów Transmisji PDH, SDH, LAN, WAN ISDN, DECT, TETRA ATM, Frame Relay GSM, GPRS, UMTS CDMA, WLAN DWDM... Videotelefon Video On Demand TV... Internet... Telefonia IP 9

10 2 Historia Geneza Systemów Transmisji Rozwój w latach 60, 80 ( postęp technologiczny, zapotrzebowanie na nowe usługi) Początki cyfrowych systemów teletransmisyjnychmodulacja kodowo-impulsowa PCM) Pierwszy PCM to amerykanski TCK-24 (1544kb/s) Europa PCM-30 (2048 kb/s) Plesiochronous Digital Hierarchy (64 kb/s i 2048 kb/s) Synchronous Digital Hierarchy 10

11 3 System teletransmisyjny Klasyczne systemy teletransmisyjne opracowano z myślą o przesyłaniu sygnałów rozmów między centralami telefonicznymi. - Klasyczny dwutorowy model systemu teletransmisyjnego 11

12 4 Pojęcia Podstawowe Łącze- zespół środków technicznych umożliwiających świadczenie usługi telekomunikacyjnej Tor medium transmisyjne którym są przesyłane sygnały Trakt zespół wszystkich torów wraz z użądzeniami przelotowymi Linia to tor lub zespół torów z ze stacjami teletransmisyjnymi i urządzeniami pomocniczymi Wzmacniak (amplifier), Regenerator (repeater) 12

13 4 Pojęcia Podstawowe 13

14 4 Pojęcia Podstawowe Proces przetwarzania danych analogowych w cyfrowe -próbkowanie, -kwantyzacja, -kodowanie 14

15 4 Pojęcia Podstawowe 15

16 5 Media Transmisyjne 16

17 5 Media Transmisyjne Media przewodowe: Kabel prosty (straight cable) Skrętka (twisted-pair) Kabel współosiowy (coaxial cable) Kabel swiatłowodowy (fiber-optic cable) 17

18 6 Zwielokrotnianie-Multiplexing TDM (Time Division Multiplexing) FDM (Frequency Division Multiplexing) WDM (Wavelength Division Multiplexing) CDM (Code Division Multiplexing) 18

19 6 Zwielokrotnianie-Multiplexing 19

20 6 Zwielokrotnianie-Multiplexing 20

21 6 Zwielokrotnianie-Multiplexing 21

22 7 Topologie sieci Punkt-punkt Pierścieniowa Kratowa 22

23 8. Komutacja Komutacja obwodów sprzęt przełączajacy w systemie telefonicznym wyszukuje fizyczną ścieżkę od telefonu nadawcy do telefonu odbiorcy. Zwana również jako zestawianie łączy (circuit switching) Komutacja komunikatów (message switching) blok danych do przesłania przez nadawcę zapisywany jest w pierwszej centrali (router) a następnie przekazywany dalej, po jendym przeskoku naraz. Komutacja pakietów- ustawiony limit na maks. dł. bloku 23

24 8. Komutacja Tel. B Tel. A Węzły sieci 24

25 8. Komutacja Tel. B Tel. A Pakiet 1 Węzły sieci z pamięcią Pakiet 2 25

26 8. Komutacja Zależności czasowe dla komutacji obwodów, komunikatów i pakietów 26
