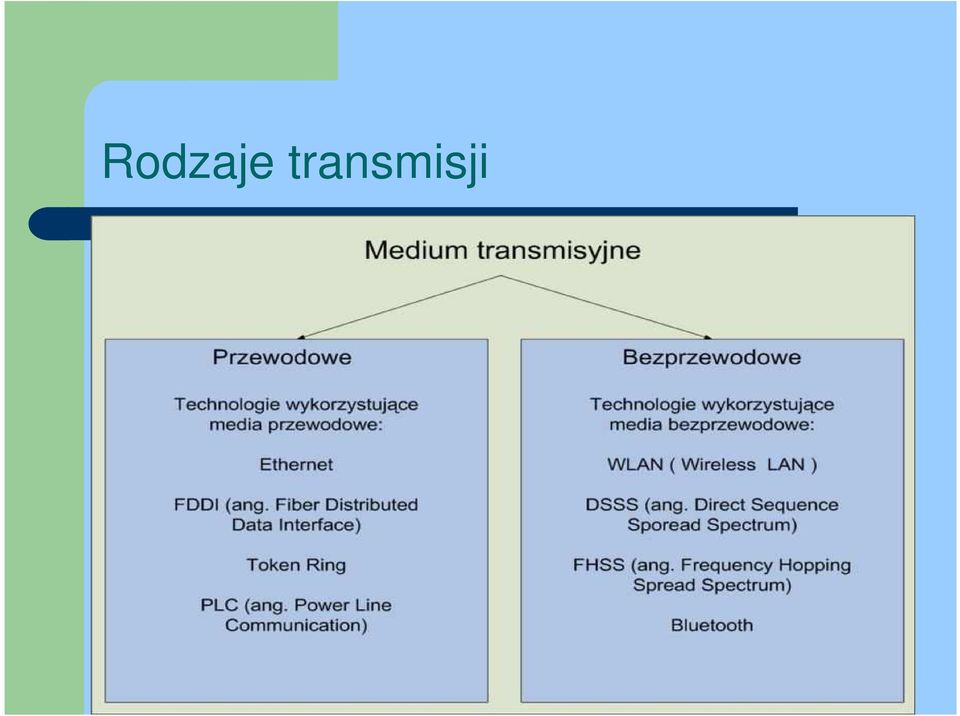

1 Rodzaje transmisji

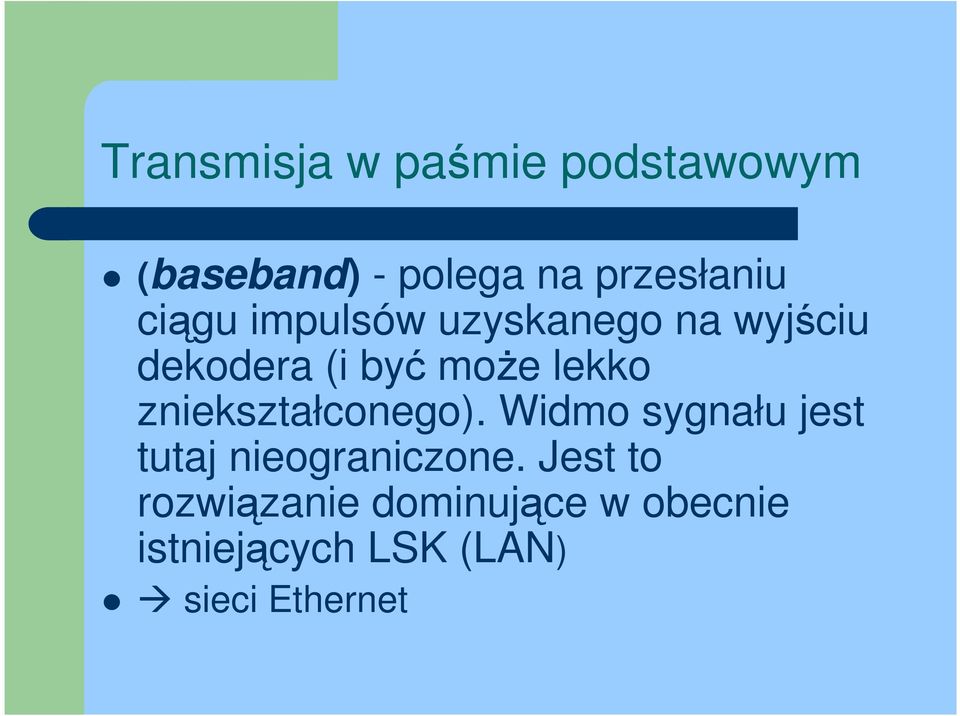

2 Transmisja w paśmie podstawowym (baseband) - polega na przesłaniu ciągu impulsów uzyskanego na wyjściu dekodera (i być moŝe lekko zniekształconego). Widmo sygnału jest tutaj nieograniczone. Jest to rozwiązanie dominujące w obecnie istniejących LSK (LAN) sieci Ethernet

zniekształconego). Widmo sygnału jest tutaj nieograniczone.

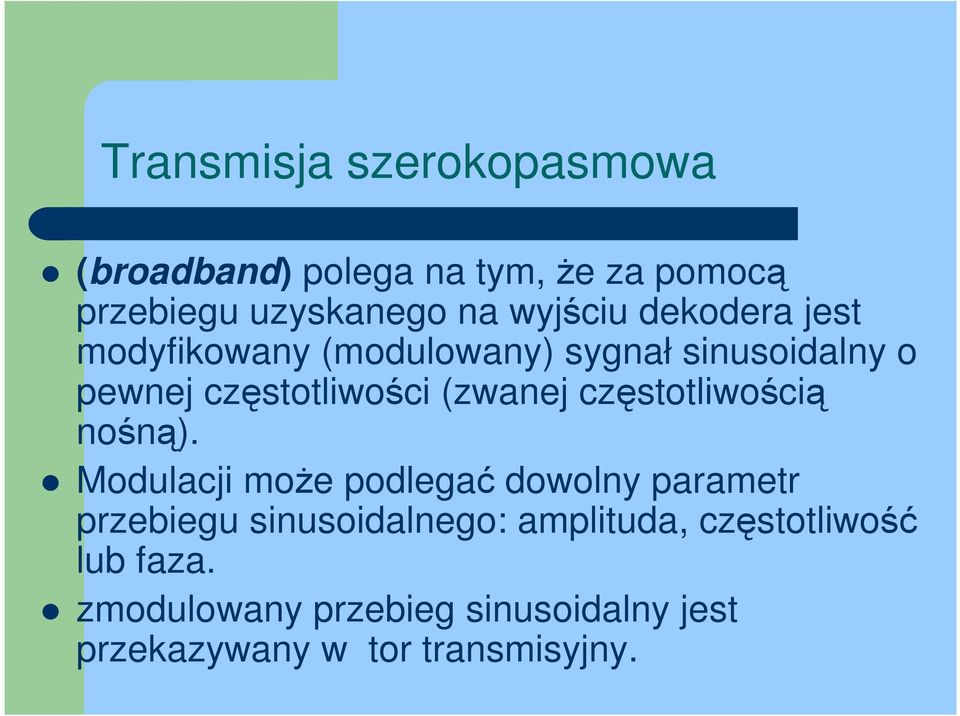

3 Transmisja szerokopasmowa (broadband) polega na tym, Ŝe za pomocą przebiegu uzyskanego na wyjściu dekodera jest modyfikowany (modulowany) sygnał sinusoidalny o pewnej częstotliwości (zwanej częstotliwością nośną). Modulacji moŝe podlegać dowolny parametr przebiegu sinusoidalnego: amplituda, częstotliwość lub faza. zmodulowany przebieg sinusoidalny jest przekazywany w tor transmisyjny.

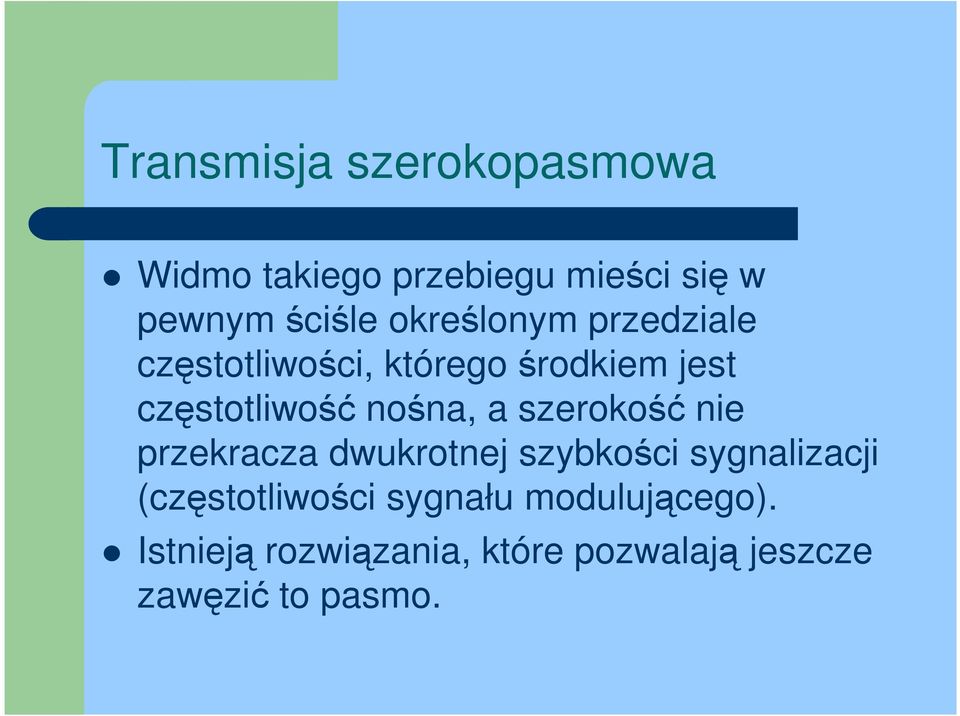

4 Transmisja szerokopasmowa Widmo takiego przebiegu mieści się w pewnym ściśle określonym przedziale częstotliwości, którego środkiem jest częstotliwość nośna, a szerokość nie przekracza dwukrotnej szybkości sygnalizacji (częstotliwości sygnału modulującego). Istnieją rozwiązania, które pozwalają jeszcze zawęzić to pasmo.

a szerokość nie przekracza dwukrotnej szybkości sygnalizacji (częstotliwości

5 Transmisja szerokopasmowa KaŜde łącze charakteryzuje się pewnym pasmem przenoszenia sygnałów. Pasmo to dzieli się na części (kanały), a w kaŝdej z nich przesyła się sygnał o innej częstotliwości nośnej. MoŜna więc w jednym łączu przesyłać sygnał telewizyjny, informację cyfrową

Pasmo to dzieli się na części (kanały), a w kaŝdej z nich przesyła

6 Transmisja szerokopasmowa-standard Token bus - system budowy sieci zgodny ze standardem IEEE Sieci typu Token Bus cechuje topologia magistrali, a do połączeń wykorzystywany jest 75-omowy kabel koncentryczny, stosowany w systemach telewizji kablowej

Sieci typu Token Bus cechuje topologia magistrali, a do

7 Transmisja jednokierunkowa (simplex) - gdy łącze umoŝliwia propagację sygnału tylko w jednym kierunku. Odbiornik nie moŝe przesłać odpowiedzi. Często ten rodzaj transmisji wykorzystywany jest w układach typu master-slave. Przykład transmisja radiowa;

8 Transmisja dwukierunkowa (duplex) wyróŝnia się transmisję naprzemienną (half duplex) transmisję równoczesną (full duplex)

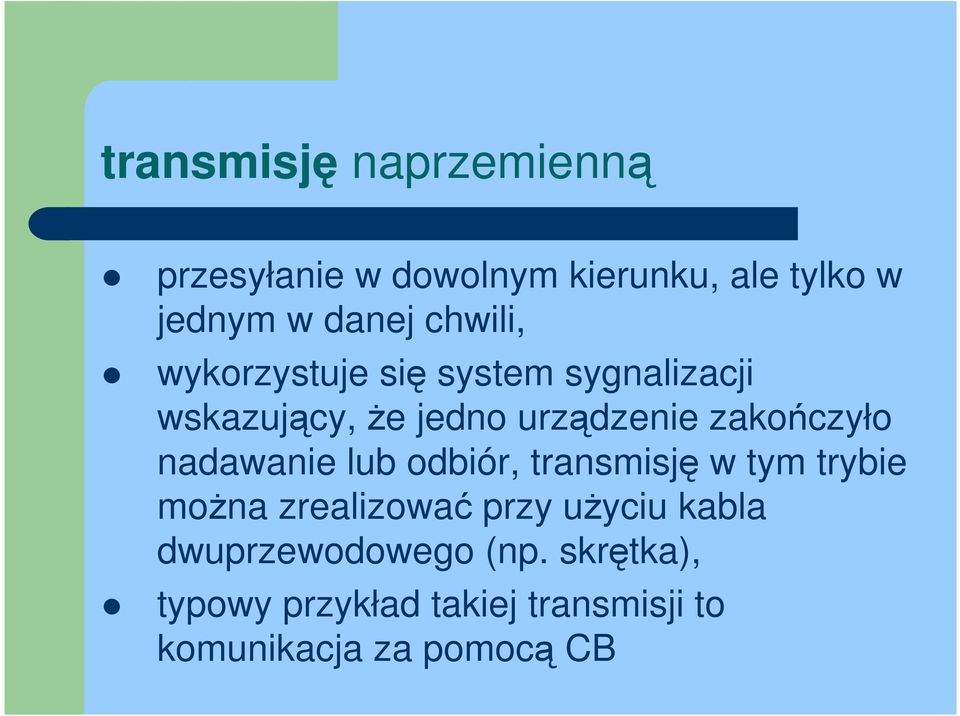

9 transmisję naprzemienną przesyłanie w dowolnym kierunku, ale tylko w jednym w danej chwili, wykorzystuje się system sygnalizacji wskazujący, Ŝe jedno urządzenie zakończyło nadawanie lub odbiór, transmisję w tym trybie moŝna zrealizować przy uŝyciu kabla dwuprzewodowego (np. skrętka), typowy przykład takiej transmisji to komunikacja za pomocą CB

zakończyło nadawanie lub odbiór, transmisję w tym trybie moŝna zrealizować przy uŝyciu

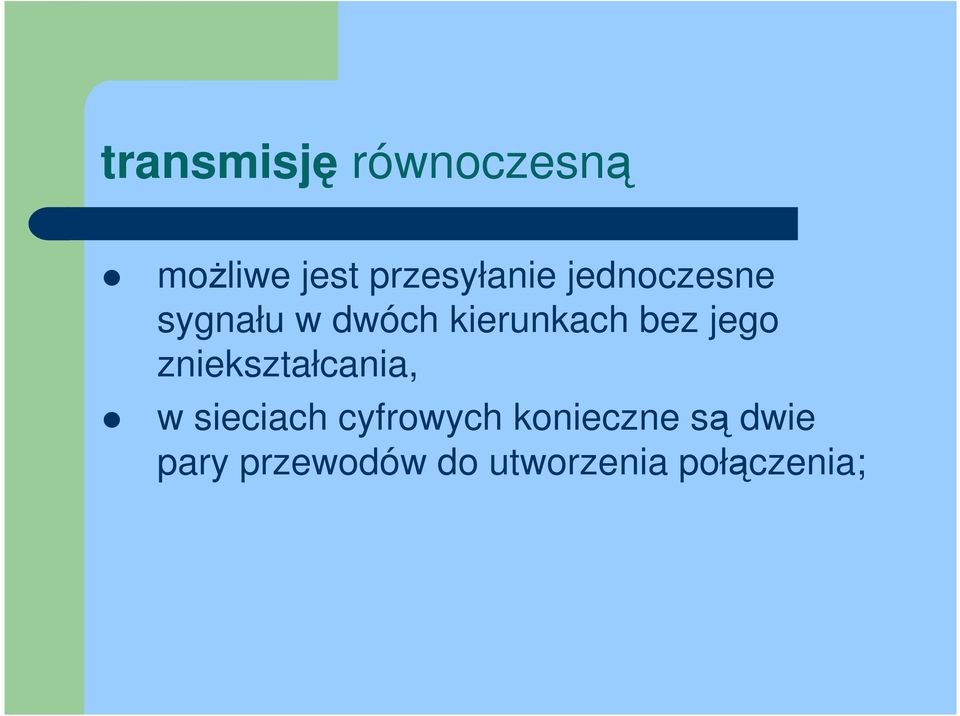

10 transmisję równoczesną moŝliwe jest przesyłanie jednoczesne sygnału w dwóch kierunkach bez jego zniekształcania, w sieciach cyfrowych konieczne są dwie pary przewodów do utworzenia połączenia;

zniekształcania, w sieciach cyfrowych konieczne

11 Kolizja W konfiguracjach wielopunktowych sytuacja, w której kilka nadajników zacznie równocześnie emisję sygnału, co spowoduje wzajemne zniekształcenie nadawanych sygnałów. W chwili kolizji całkowita moc sygnału w łączu znacznie się zwiększa, a więc zarówno nadajnik jak i odbiornik muszą być odpowiednio przygotowane do takich warunków pracy

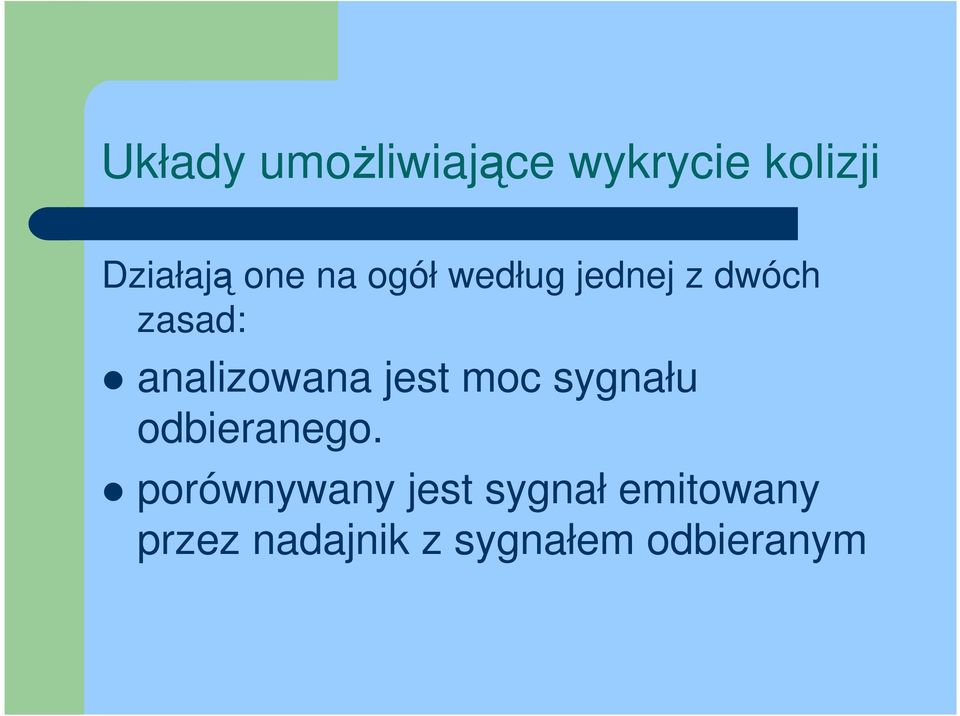

12 Układy umoŝliwiające wykrycie kolizji Działają one na ogół według jednej z dwóch zasad: analizowana jest moc sygnału odbieranego. porównywany jest sygnał emitowany przez nadajnik z sygnałem odbieranym

13 Układy umoŝliwiające wykrycie kolizji analizowana jest moc sygnału odbieranego. Stwierdzenie przekroczenia przez tę moc pewnego poziomu progowego świadczy o wystąpieniu kolizji. Metoda ta jest zawodna w przypadku, gdy w miejscu zainstalowania odbiornika moc kolidujących sygnałów znacznie się róŝni

Stwierdzenie przekroczenia przez tę moc pewnego poziomu progowego świadczy

14 Układy umoŝliwiające wykrycie kolizji porównywany jest sygnał emitowany przez nadajnik z sygnałem odbieranym. Metoda ta jest moŝliwa do zastosowania tylko przez uczestników kolizji. Chcąc zapewnić jednoczesne wykrycie kolizji przez wszystkich uczestników korzystających z łącza narzuca się wymaganie emitowania specjalnego sygnału przez stację, która wykryła kolizję;

Chcąc zapewnić jednoczesne wykrycie kolizji przez wszystkich uczestników korzystających z

15 WyposaŜenie do transmisji danych Istnieje duŝe róŝnorodność sprzętu słuŝącego do transmisji danych, określanego skrótem DCE (Data Communication Equipment) Najczęściej są one powiązanie z urządzeniami końcowymi DTE (Data Terminal Equipment). Urządzenia DCE znajdują się pomiędzy urządzeniami DTE i linią lub kanałem transmisyjnym, umoŝliwiają podłączenie urządzeń DTE do sieci komunikacyjnej oraz pełnią funkcję terminatora łącza i zapewniają w nim synchronizację.

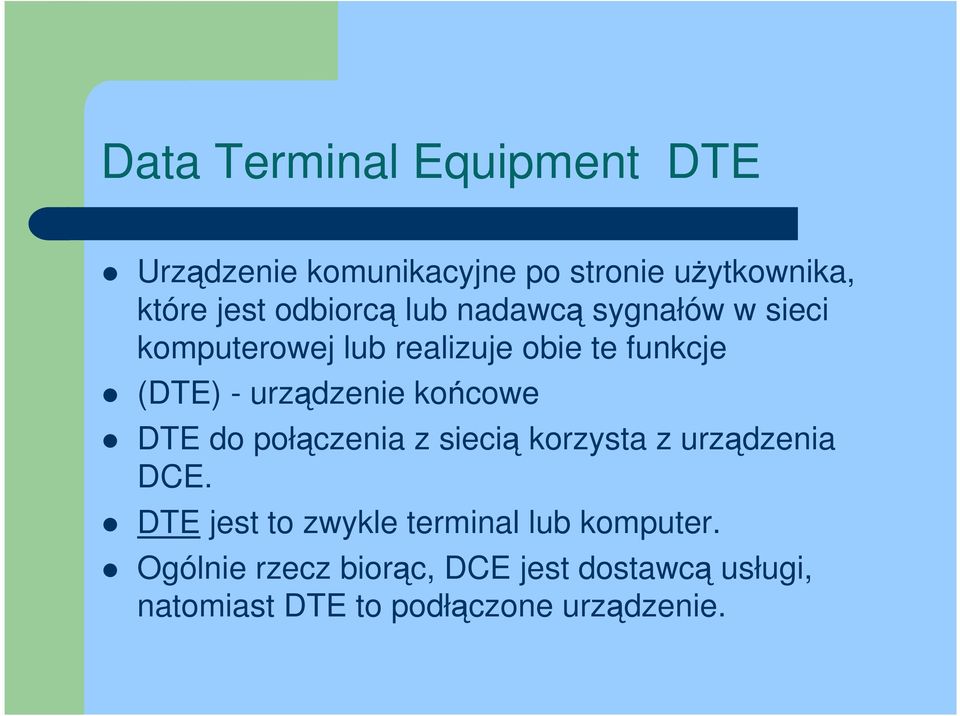

16 Data Terminal Equipment DTE Urządzenie komunikacyjne po stronie uŝytkownika, które jest odbiorcą lub nadawcą sygnałów w sieci komputerowej lub realizuje obie te funkcje (DTE) - urządzenie końcowe DTE do połączenia z siecią korzysta z urządzenia DCE. DTE jest to zwykle terminal lub komputer. Ogólnie rzecz biorąc, DCE jest dostawcą usługi, natomiast DTE to podłączone urządzenie.

urządzenie końcowe DTE do połączenia z siecią korzysta z urządzenia DCE.

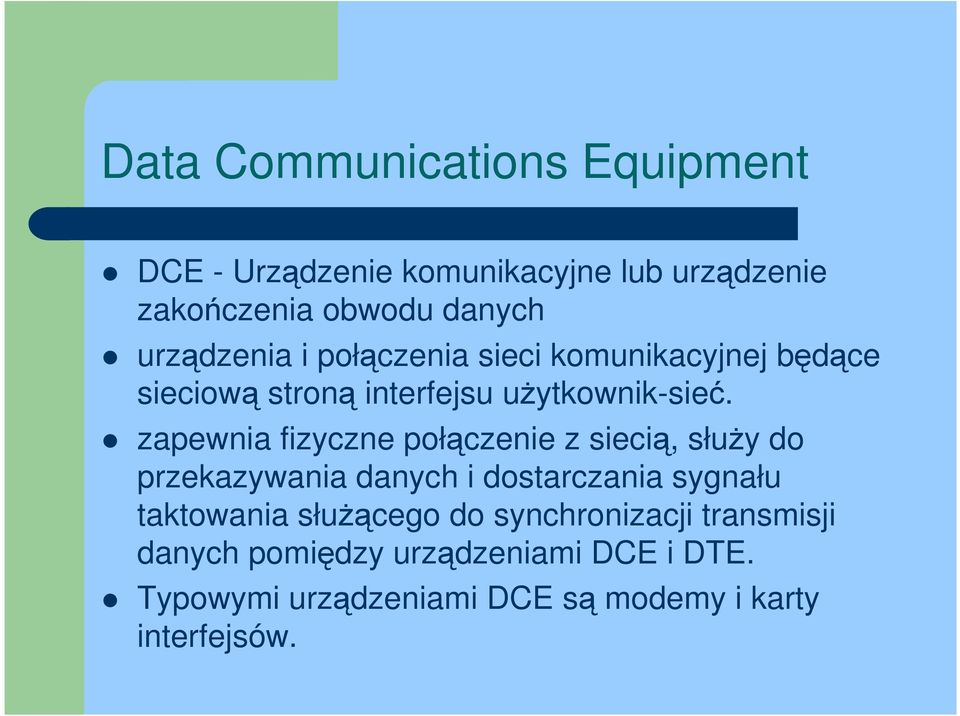

17 Data Communications Equipment DCE - Urządzenie komunikacyjne lub urządzenie zakończenia obwodu danych urządzenia i połączenia sieci komunikacyjnej będące sieciową stroną interfejsu uŝytkownik-sieć. zapewnia fizyczne połączenie z siecią, słuŝy do przekazywania danych i dostarczania sygnału taktowania słuŝącego do synchronizacji transmisji danych pomiędzy urządzeniami DCE i DTE. Typowymi urządzeniami DCE są modemy i karty interfejsów.

zapewnia fizyczne połączenie z siecią, słuŝy do przekazywania danych i dostarczania sygnału taktowania

18 WyposaŜenie do transmisji danych Interfejsy urządzeń DCE i DTE zdefiniowane są w warstwie fizycznej modelu OSI. W urządzeniach DCE/DTE najpowszechniej stosowane są standardy przyjęte przez EIA: RS-232-C i RS-232-D oraz V.24 komitetu CCITT. Inne standardy to: EIA RS-366-A, CCITT X.20, X.21 i V.35.

W urządzeniach DCE/DTE najpowszechniej stosowane są standardy przyjęte
