1 Agencja Atomistyki Warszawa, 28. czerwca, 2006 Wykorzystanie ciepła z wysokotemperaturowego reaktora jądrowego w procesach zgazowania węgla i produkcji wodoru

2 WODÓR prawie nie występuje w stanie wolnym na Ziemii Udział WODORU wynosi: Wszechświat: 94% at., 75% wag. Ziemia (skorupa ziemska, hydrosfera i atmosfera): 15.4 % atm, 0.87 % wag. Konieczność pozyskiwania wodoru dla celów energetycznych!

3 Możliwe drogi wytwarzania wodoru z surowców kopalnych i biomasy WRJ

4 Produkcja wodoru procentowy udział surowców, z których jest otrzymywany Obecna produkcja roczna: 50 mln ton Elektroliza 3.9% Węgiel 18% Inne 0.1% Paliwa ciekłe 30% Gaz ziemny 48%

5 Średni koszt uzyskiwania wodoru z różnych surowców Średni koszt uzyskania USdol/GJ K.A. Adamson, P. Pearson, J. Power Sources, 86 (2000) J. M. Ogden, M.M. Steinburgler, T.G. Hreutz, J. Power Sources, 16 (1999) J. M. Ogden, M.M. Steinburgler, T.G. Hreutz, J. Fuel Cells Bulletin, 16 (2000) D. Hard, Energy World (1999) M.L.M. Negro, R.C. Garner, M. Linardi, RI03 World Climate&Energy Event, s Gaz ziemny Paliwa ciekłe Węgiel Biomasa Elektroliza

6 Wykorzystanie ciepła wytwarzanego w reaktorze wysokotemperaturowym możliwe gdy: procesy endotermiczne ( H > 0) temperatura prowadzenia procesu < 900 C Wskazany jest wzrost szybkości procesów komplementarnych w podniesionych temperaturach (np. proces separacji wodoru)

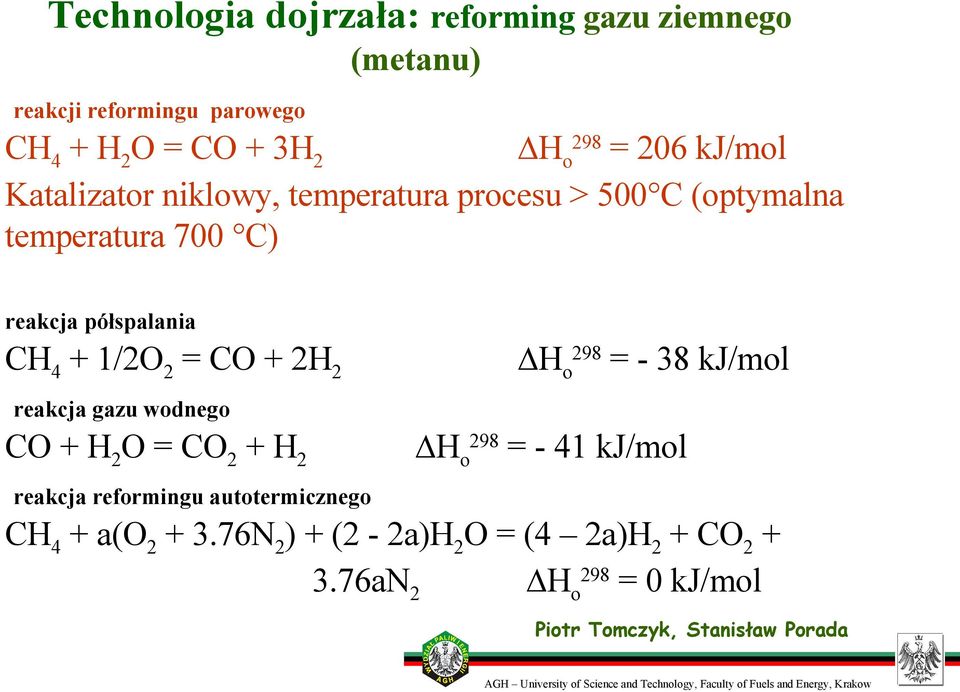

7 Technologia dojrzała: reforming gazu ziemnego (metanu) reakcji reformingu parowego 298 CH 4 + H 2 O = CO + 3H 2 H o = 206 kj/mol Katalizator niklowy, temperatura procesu > 500 C (optymalna temperatura 700 C) reakcja półspalania CH 4 + 1/2O 2 = CO + 2H 2 reakcja gazu wodnego CO + H 2 O = CO 2 + H 2 H o 298 = - 38 kj/mol H o 298 = - 41 kj/mol reakcja reformingu autotermicznego CH 4 + a(o N 2 ) + (2-2a)H 2 O = (4 2a)H 2 + CO aN 2 H o = 0 kj/mol

8 Technologia dojrzała: Elektroliza wody (e. alkaliczne) Elektroliza wody - wodór najwyższej czystości, przekraczającej 99,9%. Krótki czas rozruchu aparatury i łatwość jej obsługi. Elektrolizer Elektrolizery membranowe alkaliczny membrana protonowymienna membrana tlenkowa 4OH - O 2 + 2H 2 O + 4e - 4H 2 O + 4e - 2H 2 + 4OH - (anoda) (katoda) 2H 2 O 4H + + O 2 + 4e - (anoda) 4H + + 4e - 2H 2 (katoda) 2O 2- O 2 + 4e - (anoda) 2H 2 O + 4e - 2H 2 + 2O 2- (katoda)

9 Charakterystyki prądowo-napięciowe różnych typów elektrolizerów Napięcie elektrolizera, / V Elektrolizery alkaliczne Elektrolizery membranowe niskotemperataturowe Elektrolizery membranowe parowe Gęstość prądu/ ka m -2 Znaczna oszczędność energii

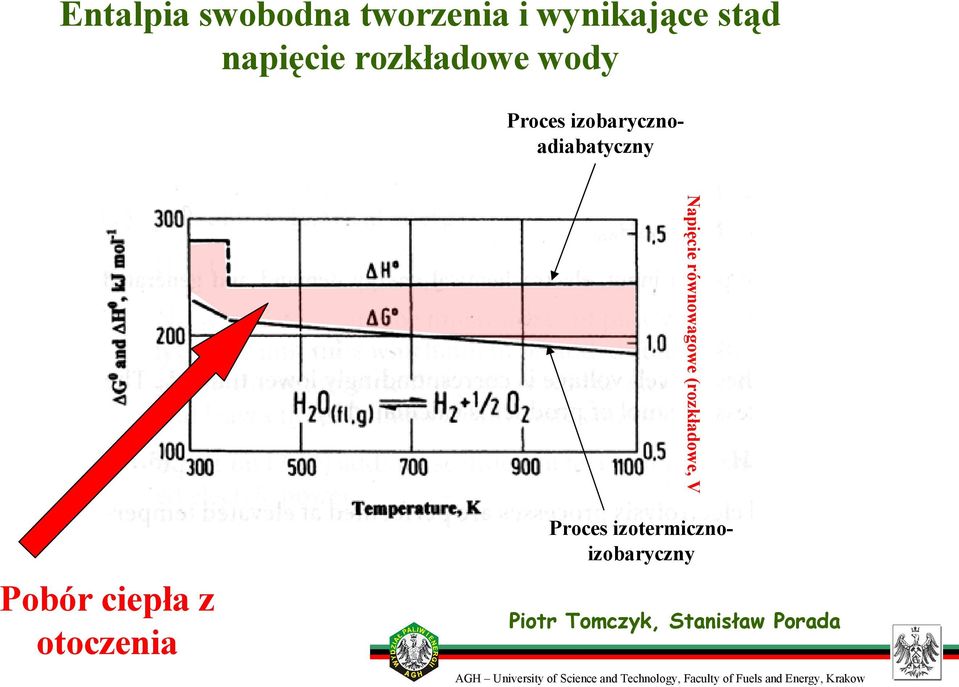

10 Entalpia swobodna tworzenia i wynikające stąd napięcie rozkładowe wody Proces izobarycznoadiabatyczny Napięcie równowagowe (rozkładowe, V Pobór ciepła z otoczenia Proces izotermicznoizobaryczny

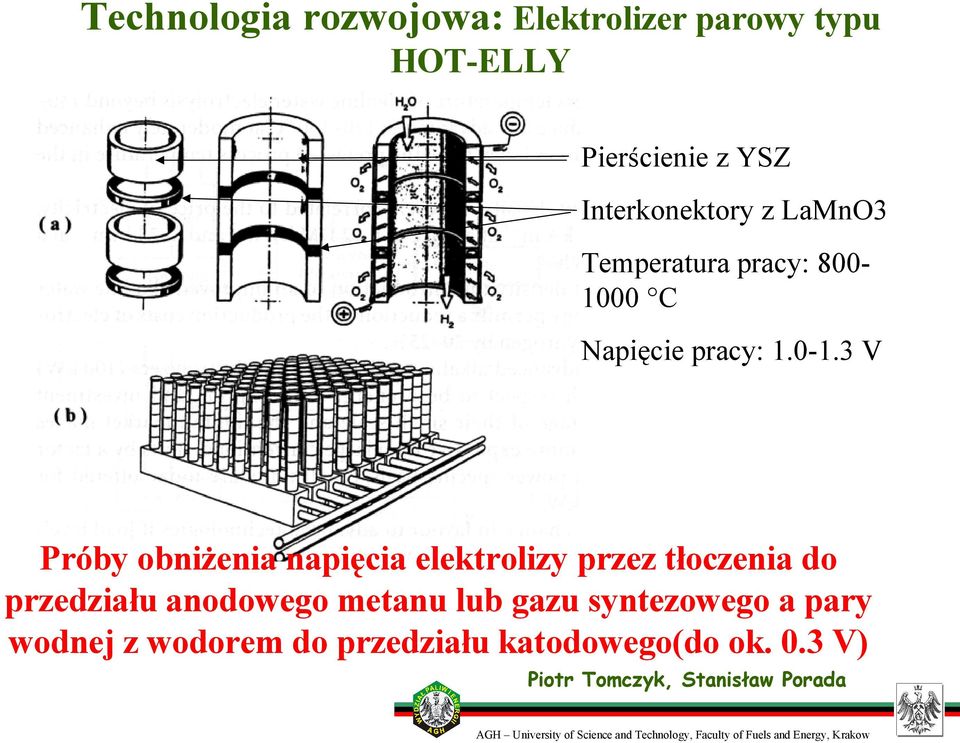

11 Technologia rozwojowa: Elektrolizer parowy typu HOT-ELLY Pierścienie z YSZ Interkonektory z LaMnO3 Temperatura pracy: C Napięcie pracy: V Próby obniżenia napięcia elektrolizy przez tłoczenia do przedziału anodowego metanu lub gazu syntezowego a pary wodnej z wodorem do przedziału katodowego(do ok. 0.3 V)

12 Produkcja wodoru sposoby niekonwencjonalne termiczny rozkład wody (termoliza) wykorzystanie bakterii i enzymów przetwarzanie biomasy z alg na biogaz rozkład fotokatalityczny wody z hydratów (wodzianów) metanu pyroliza węgla (gaz koksowniczy)

13 Technologia przyszłościowa: termiczny rozkład wody Bezpośredni: ciepło 2H 2 O 2H 2 + O 2 temperatura procesu: ok C (bardzo trudny do realizacji) Cykliczne procesy termochemiczne: temperatura procesu: C, sprawność do 50%, około 200 typów procesów proponowanych, próby laboratoryjne: ok.20. Hybrydowe procesy cykliczne (jeden etap nie jest procesem chemicznym, np. elektroliza)

14 Przykładowe cykliczne procesy termochemiczne Nazwa cyklu, etapu procesu Typu żelazo-chlor: 6FeCl 2 +8H 2 O 2Fe 3 O 4 +12HCl+2H 2 2Fe 3 O 4 +12HCl+3Cl 2 6FeCl 3 +6H 2 O+O 2 6FeCl 3 6FeCl 2 +3Cl 3 Typu wanad-chlor: 2VCl 2 +2HCl 2VCl 3 +H 2 2VCl 3 VCl 2 +VCl 4 2VCl 4 2VCl 3 +Cl 2 Cl 2 +H 2 O 2HCl+1/2O 2 Typu siarka-jod: 2H 2 O+SO 2 +I 2 H 2 SO 4 +2HI H 2 SO 4 H 2 O +SO 2 + 1/2O 2 2HI H 2 +I 2 Liczba etapów Maksymalna wymagana temperatura, C

15 Ścieżki reakcji dla cyklicznego procesu termochemicznego typu siarka-jod Woda Tlen Wodór Ciepło Ciepło

16 Technologia rozwojowa: cykliczne procesy termochemiczne Wyzwania techniczne: rozdzielenie produktów reakcji (membrany, pompy elektrochemiczne) obniżenie temperatury: lepsze katalizatory (nanotechnologia), lepszy dobór etapów nie chemicznych (np. elektrolizy)

17 Wysokotemperaturowe pompy wodoru i tlenu Zasilanie + - Zasilanie + - H 2 H + H O O 2- O Elektrolit: SrCeO 3 dot. Yb, YSZ, BIVOX, etc BaCeO 3 dot. Y, Sr 6 Ta 2 O 11 Temperatura pracy 600 Piotr 1000 C Tomczyk, Stanisław Porada

18 Reakcje zgazowania Lp Reakcja Entalpia Δ H 0 r, 273 [kj/mol] 1 C + O 2 CO 2-406,430 2 C + CO 2 2CO + 160,896 3 C + H 2 O CO + H ,577 K 4 CO + H 2 O CO 2 + H 2-42,361 5 CO + 3 H 2 CH 4 + H 2 O - 206,064 6 C + 2 H 2 CH 4-83,800

19 Rodzaje reaktorów do zgazowania

20 Wybrane parametry technologii zgazowania węgla Technologia Stałe złoże Lurgi/BG Rodzaj generatora Złoże fluidalne Strumieniowy HTW KRW TEXACO SHELL Czynnik zgazowujący O 2 +H 2 O pow. + H 2 O pow. + H 2 O O 2 +H 2 O O 2 +H 2 O Temperatura strefy reakcji ( C) do do 2000 Ciśnienie (MPa) Stopień konwersji węgla (%) > Sprawność energ. konwersji (%)

21 Zgazowanie autotermiczne w warunkach allotermicznych

22 Ograniczenia Niska temperatura nośnika ciepła Niska szybkość reakcji zgazowania

23 Konieczność Wyboru odpowiedniego surowca Wyboru odpowiedniej technologii

24 Zgazowanie parą wodną hydrozgazowanie

25 Schemat zgazowania parą wodną z wykorzystaniem ciepła WTRJ CO 2, H 2 S Węgiel WTR He Oczyszczanie Gaz syntezowy Wymiana ciepła C He Zgazowanie Para wodna Prąd elektryczny He H 2 O Produkcja pary wodnej Produkcja en. elektrycznej

26 Schemat hydrozgazowania z wykorzystaniem ciepła WTRJ C WTR Wymiana ciepła He C C Katalityczny reforming Konwersja CO CH 4 Seperacja niskotemp. CH 4 Oczyszczanie gazu Produkcja en. elektrycznej Usuwanie CO 2 H 2 H 2 Wymiana ciepła H 2 Hydrozgazowanie H 2 O CO 2 węgiel karbonizat

27 Schemat stanowiska badawczego

28 Ważniejsze publikacje Karcz A., Porada S., Kinetics of the formation of C1-C3 hydrocarbons in pressure pyrolysis of coal, Fuel Processing Technology, 1990, 26, s Karcz A., Porada S., Formation of C 1 -C 3 hydrocarbons during pressure pyrolysis and hydrogasification in relation to structural changes in coal, Fuel, 1995, t. 74, s Karcz A., Porada S., Możliwości konwersji węgla na metan w świetle wyników badań kinetycznych procesów pirolizy i hydrozgazowania, Gospodarka Surowcami Mineralnymi, 1995 t.11, z.2, s Karcz A., Porada S., Tworzenie się metanu podczas pirolizy węgli kamiennych o różnym stopniu uwęglenia w atmosferze gazu inertnego i wodoru, Gaz, Woda i Technika Sanitarna, 1986, nr. 8-9, s

29 Ważniejsze publikacje cd. Karcz A., Porada S., The influence of coal rank on formation of gaseous hydrocarbons in hydrogasification of coal, Fuel, 1996, t. 75, s Porada S., Otrzymywanie substytutu gazu ziemnego na drodze hydrozgazowania węgla, Karbo-Energochemia-Ekologia, 1996, nr.5, s Karcz A., Porada S., Wpływ pirytu na hydrozgazowanie węgla, Karbo-Energochemia-Ekologia, 1998, nr. 11, s Porada S., Jonas J., Wpływ uziarnienia węgla na przebieg jego hydrozgazowania w zakresie niskich szybkości ogrzewania, Gospodarka Surowcami Mineralnymi, 1999, t.15, z.1, s Karcz A., Porada S., Catalytic properties of iron in C 1 -C 3 hydrocarbon formation during hydrogasification of coal, Acta Montana, 2001, Series B, No 11, s

30 Ważniejsze publikacje cd. Porada S., Strugała A., Wpływ dodatku związków żelaza i siarki na kinetykę hydrozgazowania węgla kamiennego, Gospodarka Surowcami Mineralnymi, 2002, t.18, z.2, s Porada S., The influence of elevated pressure on the kinetics of evolution of selected gaseous products during coal pyrolysis, Fuel 2004, t. 83, s Porada S., The reactions of formation of selected gas products during coal pyrolysis, Fuel 2004, t. 83, s M. Bajda, S. Porada, Wpływ pirytu na proces hydrozgazowania węgla, Zagadnienia interdyscyplinarne w górnictwie i geologii, Prace Naukowe Instytutu Górnictwa politechniki Wrocławskiej, nr. 110, Seria Konferencje nr. 42, 2005, s

31 Wnioski końcowe Duże potencjalne możliwości stosowania nowych rozwiązań przy konieczności dużego zaangażowania naukowego i technicznego. Technologie rozwojowe (dojrzałe z elementami nowości lub nowe, testowane w skali laboratoryjnej z reguły nie sprawdzone w skali wielkoprzemysłowej

32

33 1. Możliwe wykorzystanie ciepła zrzutowego w procesach reformingu parowego gazu ziemnego, gazu fermentacyjnego, wyższych węglowodorów Skład gazu fermentacyjnego metan dwutlenek węgla wodór siarkowodór inne Skład Metan CH 4 Dwutlenek węgla CO 2 Wodór H 2 Siarkowodór H 2 S Tlenek węgla CO Związki chloru Związki amoniaku Halogenopochodne Udział składników [%] ,2-1 0,2-3 ~ 1 «1 «1 «1
