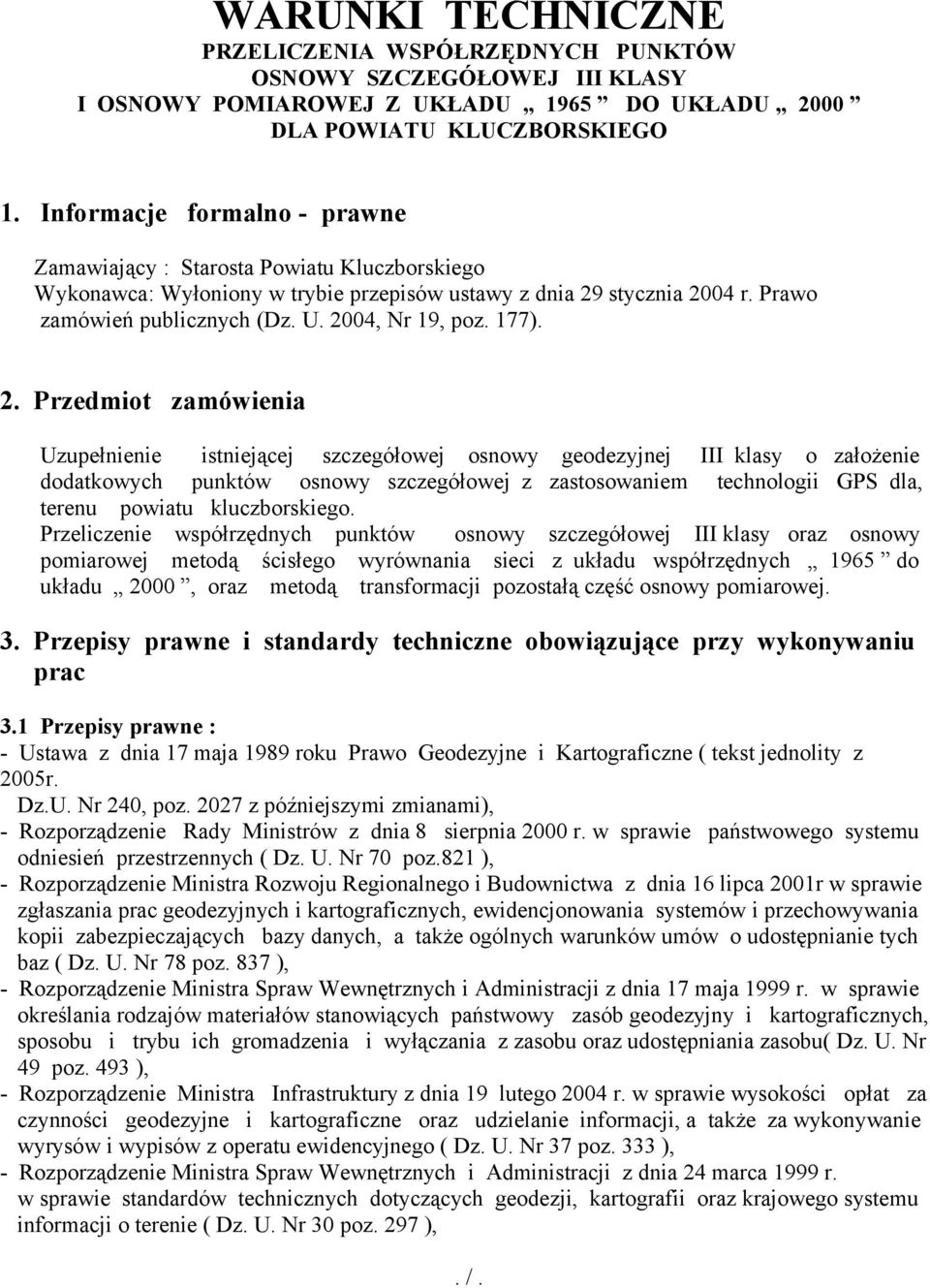

1 WARUNKI TECHNICZNE PRZELICZENIA WSPÓŁRZĘDNYCH PUNKTÓW OSNOWY SZCZEGÓŁOWEJ III KLASY I OSNOWY POMIAROWEJ Z UKŁADU 1965 DO UKŁADU 2000 DLA POWIATU KLUCZBORSKIEGO 1. Informacje formalno - prawne Zamawiający : Starosta Powiatu Kluczborskiego Wykonawca: Wyłoniony w trybie przepisów ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. 2004, Nr 19, poz. 177). 2. Przedmiot zamówienia Uzupełnienie istniejącej szczegółowej osnowy geodezyjnej III klasy o założenie dodatkowych punktów osnowy szczegółowej z zastosowaniem technologii GPS dla, terenu powiatu kluczborskiego. Przeliczenie współrzędnych punktów osnowy szczegółowej III klasy oraz osnowy pomiarowej metodą ścisłego wyrównania sieci z układu współrzędnych 1965 do układu 2000, oraz metodą transformacji pozostałą część osnowy pomiarowej. 3. Przepisy prawne i standardy techniczne obowiązujące przy wykonywaniu prac 3.1 Przepisy prawne : - Ustawa z dnia 17 maja 1989 roku Prawo Geodezyjne i Kartograficzne ( tekst jednolity z 2005r. Dz.U. Nr 240, poz z późniejszymi zmianami), - Rozporządzenie Rady Ministrów z dnia 8 sierpnia 2000 r. w sprawie państwowego systemu odniesień przestrzennych ( Dz. U. Nr 70 poz.821 ), - Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 16 lipca 2001r w sprawie zgłaszania prac geodezyjnych i kartograficznych, ewidencjonowania systemów i przechowywania kopii zabezpieczających bazy danych, a także ogólnych warunków umów o udostępnianie tych baz ( Dz. U. Nr 78 poz. 837 ), - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17 maja 1999 r. w sprawie określania rodzajów materiałów stanowiących państwowy zasób geodezyjny i kartograficznych, sposobu i trybu ich gromadzenia i wyłączania z zasobu oraz udostępniania zasobu( Dz. U. Nr 49 poz. 493 ), - Rozporządzenie Ministra Infrastruktury z dnia 19 lutego 2004 r. w sprawie wysokości opłat za czynności geodezyjne i kartograficzne oraz udzielanie informacji, a także za wykonywanie wyrysów i wypisów z operatu ewidencyjnego ( Dz. U. Nr 37 poz. 333 ), - Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 marca 1999 r. w sprawie standardów technicznych dotyczących geodezji, kartografii oraz krajowego systemu informacji o terenie ( Dz. U. Nr 30 poz. 297 ),

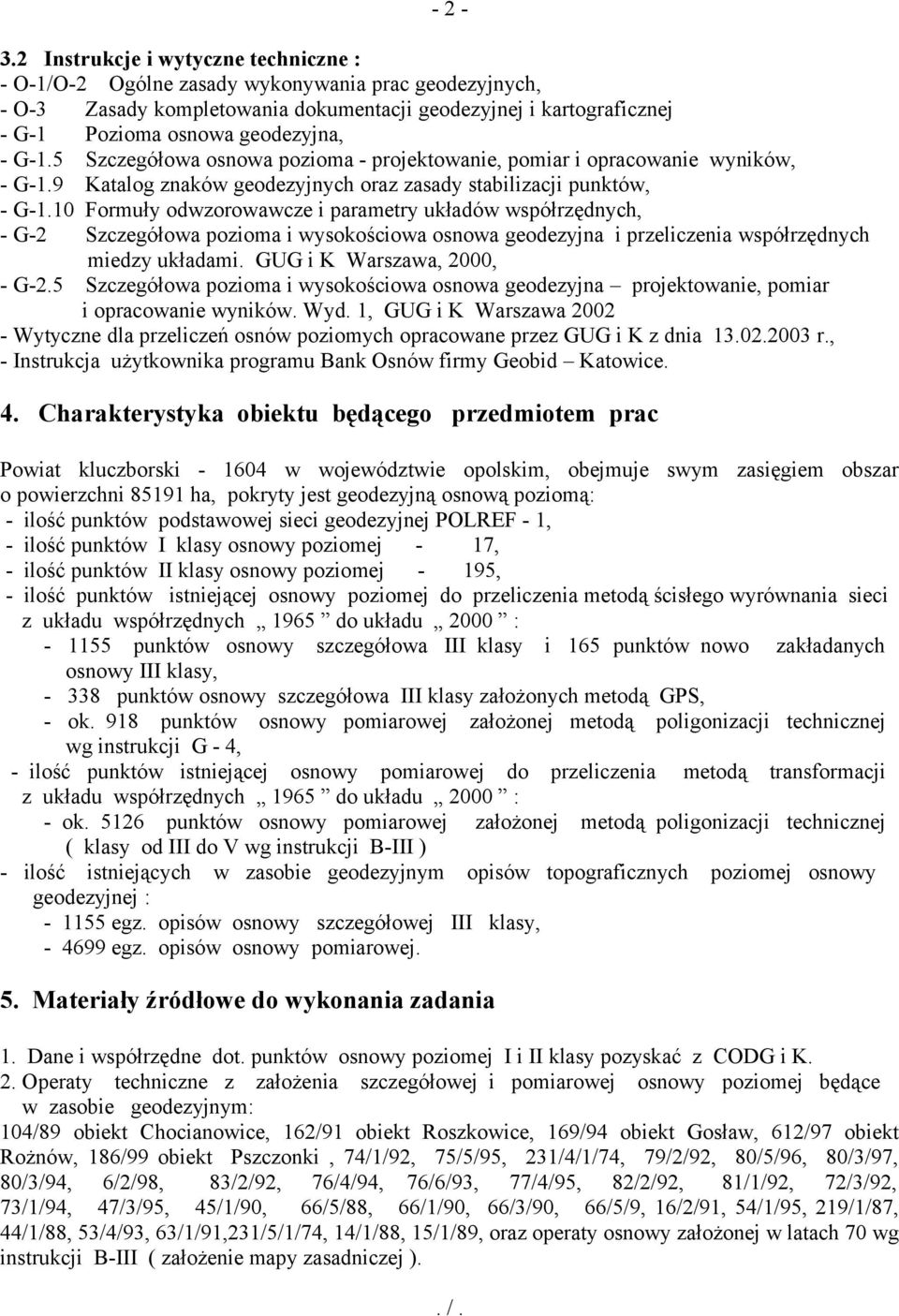

2 Instrukcje i wytyczne techniczne : - O-1/O-2 Ogólne zasady wykonywania prac geodezyjnych, - O-3 Zasady kompletowania dokumentacji geodezyjnej i kartograficznej - G-1 Pozioma osnowa geodezyjna, - G-1.5 Szczegółowa osnowa pozioma - projektowanie, pomiar i opracowanie wyników, - G-1.9 Katalog znaków geodezyjnych oraz zasady stabilizacji punktów, - G-1.10 Formuły odwzorowawcze i parametry układów współrzędnych, - G-2 Szczegółowa pozioma i wysokościowa osnowa geodezyjna i przeliczenia współrzędnych miedzy układami. GUG i K Warszawa, 2000, - G-2.5 Szczegółowa pozioma i wysokościowa osnowa geodezyjna projektowanie, pomiar i opracowanie wyników. Wyd. 1, GUG i K Warszawa Wytyczne dla przeliczeń osnów poziomych opracowane przez GUG i K z dnia r., - Instrukcja użytkownika programu Bank Osnów firmy Geobid Katowice. 4. Charakterystyka obiektu będącego przedmiotem prac Powiat kluczborski w województwie opolskim, obejmuje swym zasięgiem obszar o powierzchni ha, pokryty jest geodezyjną osnową poziomą: - ilość punktów podstawowej sieci geodezyjnej POLREF - 1, - ilość punktów I klasy osnowy poziomej - 17, - ilość punktów II klasy osnowy poziomej - 195, - ilość punktów istniejącej osnowy poziomej do przeliczenia metodą ścisłego wyrównania sieci z układu współrzędnych 1965 do układu 2000 : punktów osnowy szczegółowa III klasy i 165 punktów nowo zakładanych osnowy III klasy, punktów osnowy szczegółowa III klasy założonych metodą GPS, - ok. 918 punktów osnowy pomiarowej założonej metodą poligonizacji technicznej wg instrukcji G - 4, - ilość punktów istniejącej osnowy pomiarowej do przeliczenia metodą transformacji z układu współrzędnych 1965 do układu 2000 : - ok punktów osnowy pomiarowej założonej metodą poligonizacji technicznej ( klasy od III do V wg instrukcji B-III ) - ilość istniejących w zasobie geodezyjnym opisów topograficznych poziomej osnowy geodezyjnej : egz. opisów osnowy szczegółowej III klasy, egz. opisów osnowy pomiarowej. 5. Materiały źródłowe do wykonania zadania 1. Dane i współrzędne dot. punktów osnowy poziomej I i II klasy pozyskać z CODG i K. 2. Operaty techniczne z założenia szczegółowej i pomiarowej osnowy poziomej będące w zasobie geodezyjnym: 104/89 obiekt Chocianowice, 162/91 obiekt Roszkowice, 169/94 obiekt Gosław, 612/97 obiekt Rożnów, 186/99 obiekt Pszczonki, 74/1/92, 75/5/95, 231/4/1/74, 79/2/92, 80/5/96, 80/3/97, 80/3/94, 6/2/98, 83/2/92, 76/4/94, 76/6/93, 77/4/95, 82/2/92, 81/1/92, 72/3/92, 73/1/94, 47/3/95, 45/1/90, 66/5/88, 66/1/90, 66/3/90, 66/5/9, 16/2/91, 54/1/95, 219/1/87, 44/1/88, 53/4/93, 63/1/91,231/5/1/74, 14/1/88, 15/1/89, oraz operaty osnowy założonej w latach 70 wg instrukcji B-III ( założenie mapy zasadniczej ).

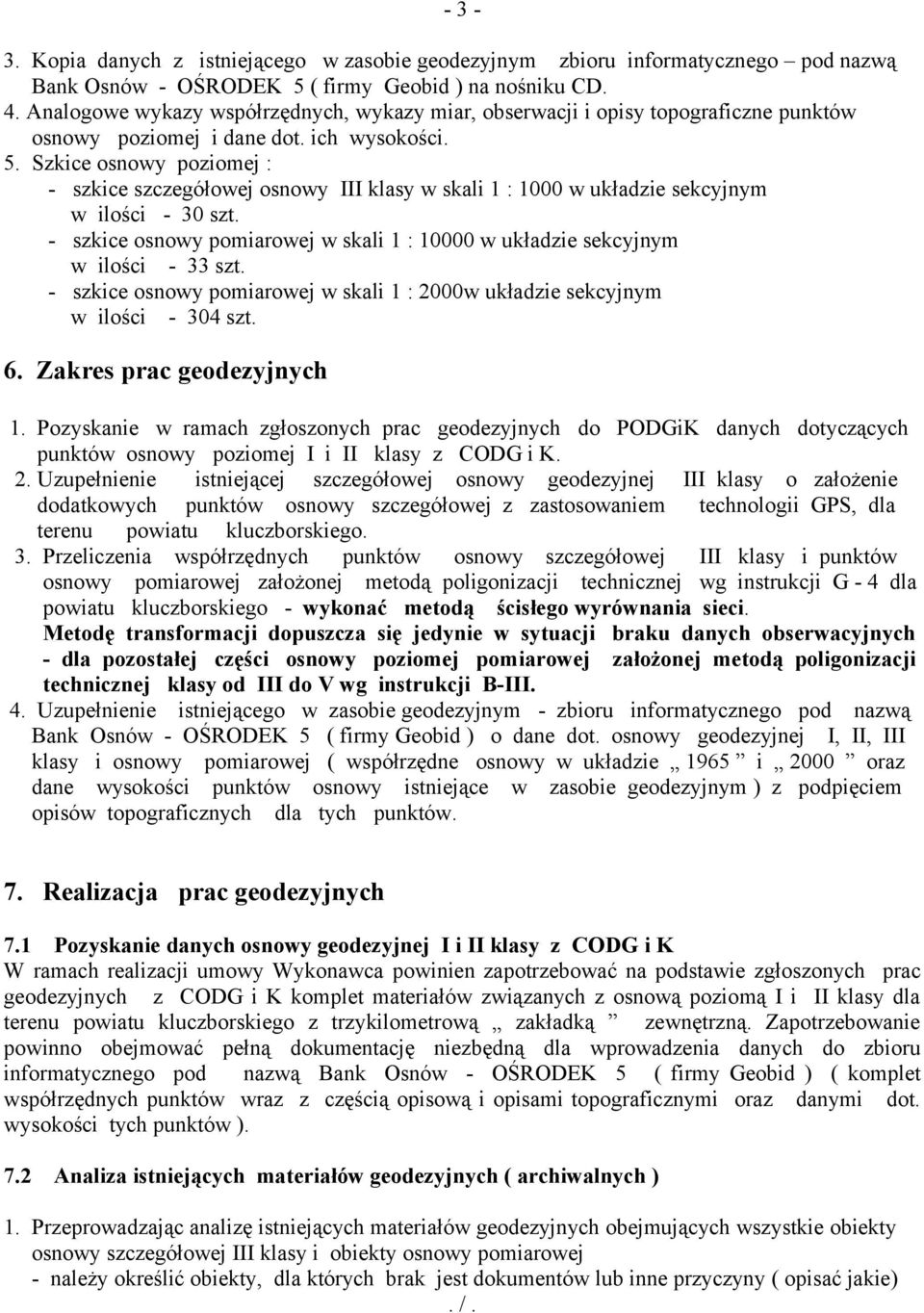

3 Kopia danych z istniejącego w zasobie geodezyjnym zbioru informatycznego pod nazwą Bank Osnów - OŚRODEK 5 ( firmy Geobid ) na nośniku CD. 4. Analogowe wykazy współrzędnych, wykazy miar, obserwacji i opisy topograficzne punktów osnowy poziomej i dane dot. ich wysokości. 5. Szkice osnowy poziomej : - szkice szczegółowej osnowy III klasy w skali 1 : 1000 w układzie sekcyjnym w ilości - 30 szt. - szkice osnowy pomiarowej w skali 1 : w układzie sekcyjnym w ilości - 33 szt. - szkice osnowy pomiarowej w skali 1 : 2000w układzie sekcyjnym w ilości szt. 6. Zakres prac geodezyjnych 1. Pozyskanie w ramach zgłoszonych prac geodezyjnych do PODGiK danych dotyczących punktów osnowy poziomej I i II klasy z CODG i K. 2. Uzupełnienie istniejącej szczegółowej osnowy geodezyjnej III klasy o założenie dodatkowych punktów osnowy szczegółowej z zastosowaniem technologii GPS, dla terenu powiatu kluczborskiego. 3. Przeliczenia współrzędnych punktów osnowy szczegółowej III klasy i punktów osnowy pomiarowej założonej metodą poligonizacji technicznej wg instrukcji G - 4 dla powiatu kluczborskiego - wykonać metodą ścisłego wyrównania sieci. Metodę transformacji dopuszcza się jedynie w sytuacji braku danych obserwacyjnych - dla pozostałej części osnowy poziomej pomiarowej założonej metodą poligonizacji technicznej klasy od III do V wg instrukcji B-III. 4. Uzupełnienie istniejącego w zasobie geodezyjnym - zbioru informatycznego pod nazwą Bank Osnów - OŚRODEK 5 ( firmy Geobid ) o dane dot. osnowy geodezyjnej I, II, III klasy i osnowy pomiarowej ( współrzędne osnowy w układzie 1965 i 2000 oraz dane wysokości punktów osnowy istniejące w zasobie geodezyjnym ) z podpięciem opisów topograficznych dla tych punktów. 7. Realizacja prac geodezyjnych 7.1 Pozyskanie danych osnowy geodezyjnej I i II klasy z CODG i K W ramach realizacji umowy Wykonawca powinien zapotrzebować na podstawie zgłoszonych prac geodezyjnych z CODG i K komplet materiałów związanych z osnową poziomą I i II klasy dla terenu powiatu kluczborskiego z trzykilometrową zakładką zewnętrzną. Zapotrzebowanie powinno obejmować pełną dokumentację niezbędną dla wprowadzenia danych do zbioru informatycznego pod nazwą Bank Osnów - OŚRODEK 5 ( firmy Geobid ) ( komplet współrzędnych punktów wraz z częścią opisową i opisami topograficznymi oraz danymi dot. wysokości tych punktów ). 7.2 Analiza istniejących materiałów geodezyjnych ( archiwalnych ) 1. Przeprowadzając analizę istniejących materiałów geodezyjnych obejmujących wszystkie obiekty osnowy szczegółowej III klasy i obiekty osnowy pomiarowej - należy określić obiekty, dla których brak jest dokumentów lub inne przyczyny ( opisać jakie)

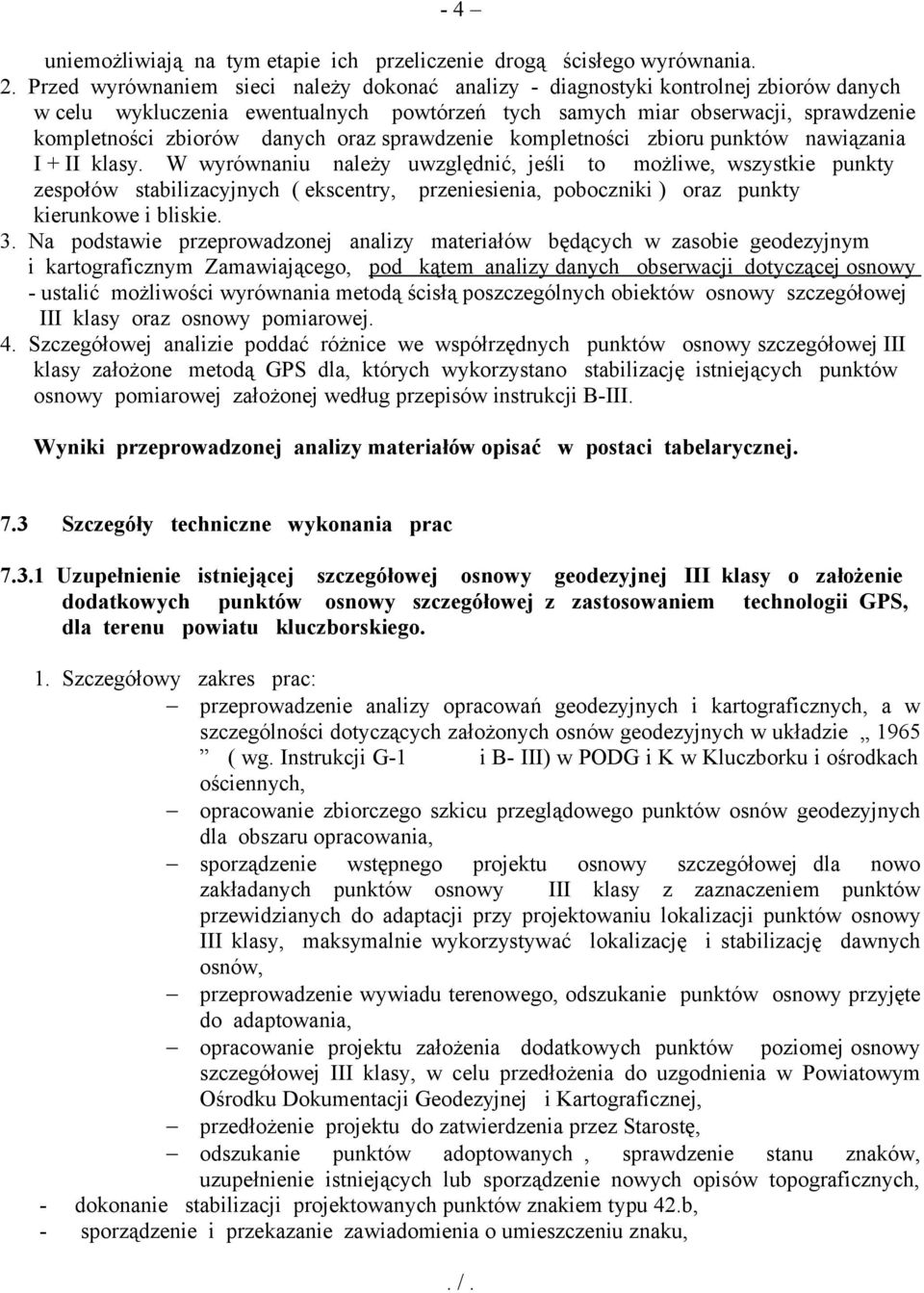

4 - 4 uniemożliwiają na tym etapie ich przeliczenie drogą ścisłego wyrównania. 2. Przed wyrównaniem sieci należy dokonać analizy - diagnostyki kontrolnej zbiorów danych w celu wykluczenia ewentualnych powtórzeń tych samych miar obserwacji, sprawdzenie kompletności zbiorów danych oraz sprawdzenie kompletności zbioru punktów nawiązania I + II klasy. W wyrównaniu należy uwzględnić, jeśli to możliwe, wszystkie punkty zespołów stabilizacyjnych ( ekscentry, przeniesienia, poboczniki ) oraz punkty kierunkowe i bliskie. 3. Na podstawie przeprowadzonej analizy materiałów będących w zasobie geodezyjnym i kartograficznym Zamawiającego, pod kątem analizy danych obserwacji dotyczącej osnowy - ustalić możliwości wyrównania metodą ścisłą poszczególnych obiektów osnowy szczegółowej III klasy oraz osnowy pomiarowej. 4. Szczegółowej analizie poddać różnice we współrzędnych punktów osnowy szczegółowej III klasy założone metodą GPS dla, których wykorzystano stabilizację istniejących punktów osnowy pomiarowej założonej według przepisów instrukcji B-III. Wyniki przeprowadzonej analizy materiałów opisać w postaci tabelarycznej. 7.3 Szczegóły techniczne wykonania prac Uzupełnienie istniejącej szczegółowej osnowy geodezyjnej III klasy o założenie dodatkowych punktów osnowy szczegółowej z zastosowaniem technologii GPS, dla terenu powiatu kluczborskiego. 1. Szczegółowy zakres prac: przeprowadzenie analizy opracowań geodezyjnych i kartograficznych, a w szczególności dotyczących założonych osnów geodezyjnych w układzie 1965 ( wg. Instrukcji G-1 i B- III) w PODG i K w Kluczborku i ośrodkach ościennych, opracowanie zbiorczego szkicu przeglądowego punktów osnów geodezyjnych dla obszaru opracowania, sporządzenie wstępnego projektu osnowy szczegółowej dla nowo zakładanych punktów osnowy III klasy z zaznaczeniem punktów przewidzianych do adaptacji przy projektowaniu lokalizacji punktów osnowy III klasy, maksymalnie wykorzystywać lokalizację i stabilizację dawnych osnów, przeprowadzenie wywiadu terenowego, odszukanie punktów osnowy przyjęte do adaptowania, opracowanie projektu założenia dodatkowych punktów poziomej osnowy szczegółowej III klasy, w celu przedłożenia do uzgodnienia w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej, przedłożenie projektu do zatwierdzenia przez Starostę, odszukanie punktów adoptowanych, sprawdzenie stanu znaków, uzupełnienie istniejących lub sporządzenie nowych opisów topograficznych, - dokonanie stabilizacji projektowanych punktów znakiem typu 42.b, - sporządzenie i przekazanie zawiadomienia o umieszczeniu znaku,

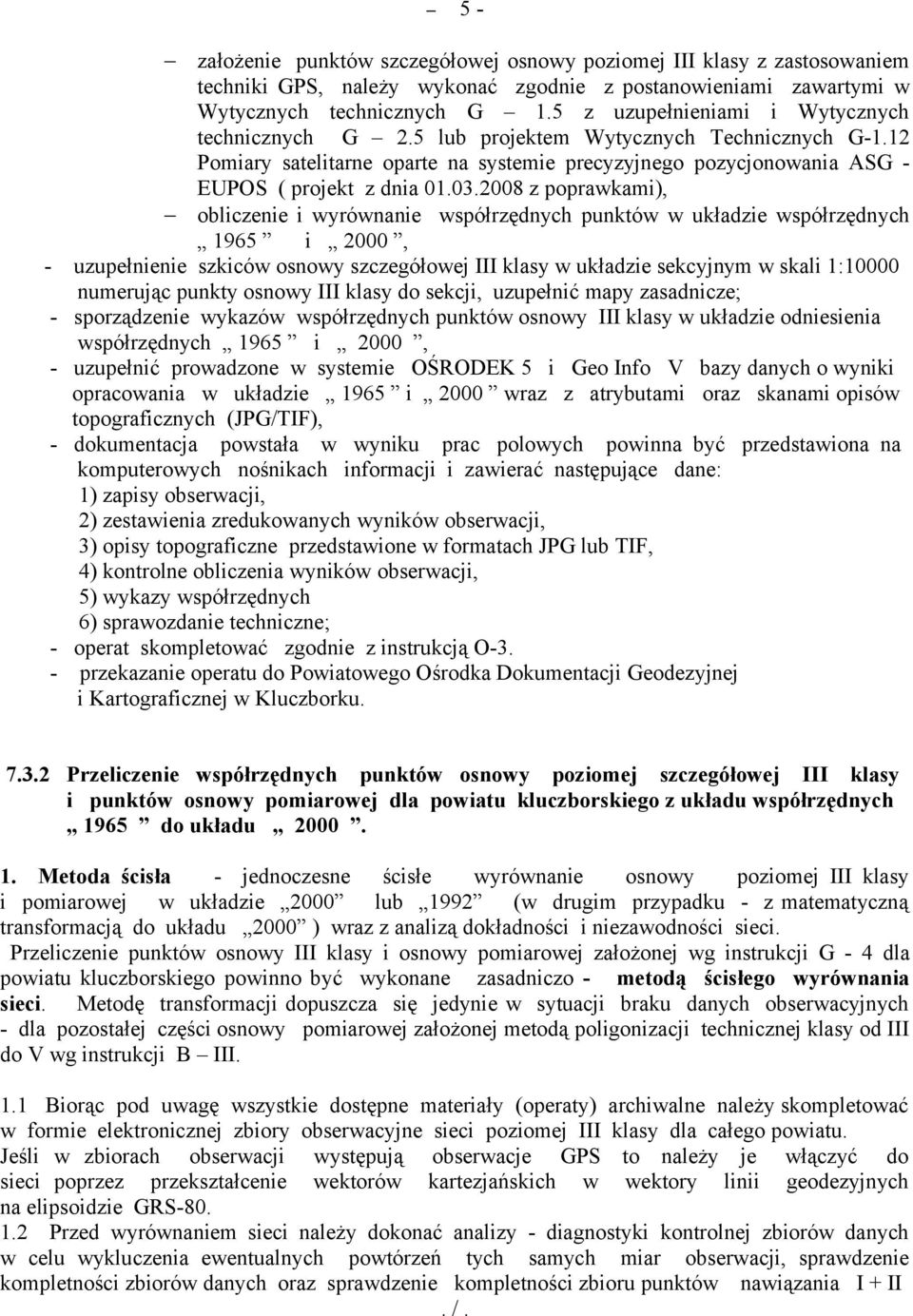

5 5 - założenie punktów szczegółowej osnowy poziomej III klasy z zastosowaniem techniki GPS, należy wykonać zgodnie z postanowieniami zawartymi w Wytycznych technicznych G 1.5 z uzupełnieniami i Wytycznych technicznych G 2.5 lub projektem Wytycznych Technicznych G-1.12 Pomiary satelitarne oparte na systemie precyzyjnego pozycjonowania ASG - EUPOS ( projekt z dnia z poprawkami), obliczenie i wyrównanie współrzędnych punktów w układzie współrzędnych 1965 i 2000, - uzupełnienie szkiców osnowy szczegółowej III klasy w układzie sekcyjnym w skali 1:10000 numerując punkty osnowy III klasy do sekcji, uzupełnić mapy zasadnicze; - sporządzenie wykazów współrzędnych punktów osnowy III klasy w układzie odniesienia współrzędnych 1965 i 2000, - uzupełnić prowadzone w systemie OŚRODEK 5 i Geo Info V bazy danych o wyniki opracowania w układzie 1965 i 2000 wraz z atrybutami oraz skanami opisów topograficznych (JPG/TIF), - dokumentacja powstała w wyniku prac polowych powinna być przedstawiona na komputerowych nośnikach informacji i zawierać następujące dane: 1) zapisy obserwacji, 2) zestawienia zredukowanych wyników obserwacji, 3) opisy topograficzne przedstawione w formatach JPG lub TIF, 4) kontrolne obliczenia wyników obserwacji, 5) wykazy współrzędnych 6) sprawozdanie techniczne; - operat skompletować zgodnie z instrukcją O-3. - przekazanie operatu do Powiatowego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Kluczborku Przeliczenie współrzędnych punktów osnowy poziomej szczegółowej III klasy i punktów osnowy pomiarowej dla powiatu kluczborskiego z układu współrzędnych 1965 do układu Metoda ścisła - jednoczesne ścisłe wyrównanie osnowy poziomej III klasy i pomiarowej w układzie 2000 lub 1992 (w drugim przypadku - z matematyczną transformacją do układu 2000 ) wraz z analizą dokładności i niezawodności sieci. Przeliczenie punktów osnowy III klasy i osnowy pomiarowej założonej wg instrukcji G - 4 dla powiatu kluczborskiego powinno być wykonane zasadniczo - metodą ścisłego wyrównania sieci. Metodę transformacji dopuszcza się jedynie w sytuacji braku danych obserwacyjnych - dla pozostałej części osnowy pomiarowej założonej metodą poligonizacji technicznej klasy od III do V wg instrukcji B III. 1.1 Biorąc pod uwagę wszystkie dostępne materiały (operaty) archiwalne należy skompletować w formie elektronicznej zbiory obserwacyjne sieci poziomej III klasy dla całego powiatu. Jeśli w zbiorach obserwacji występują obserwacje GPS to należy je włączyć do sieci poprzez przekształcenie wektorów kartezjańskich w wektory linii geodezyjnych na elipsoidzie GRS Przed wyrównaniem sieci należy dokonać analizy - diagnostyki kontrolnej zbiorów danych w celu wykluczenia ewentualnych powtórzeń tych samych miar obserwacji, sprawdzenie kompletności zbiorów danych oraz sprawdzenie kompletności zbioru punktów nawiązania I + II

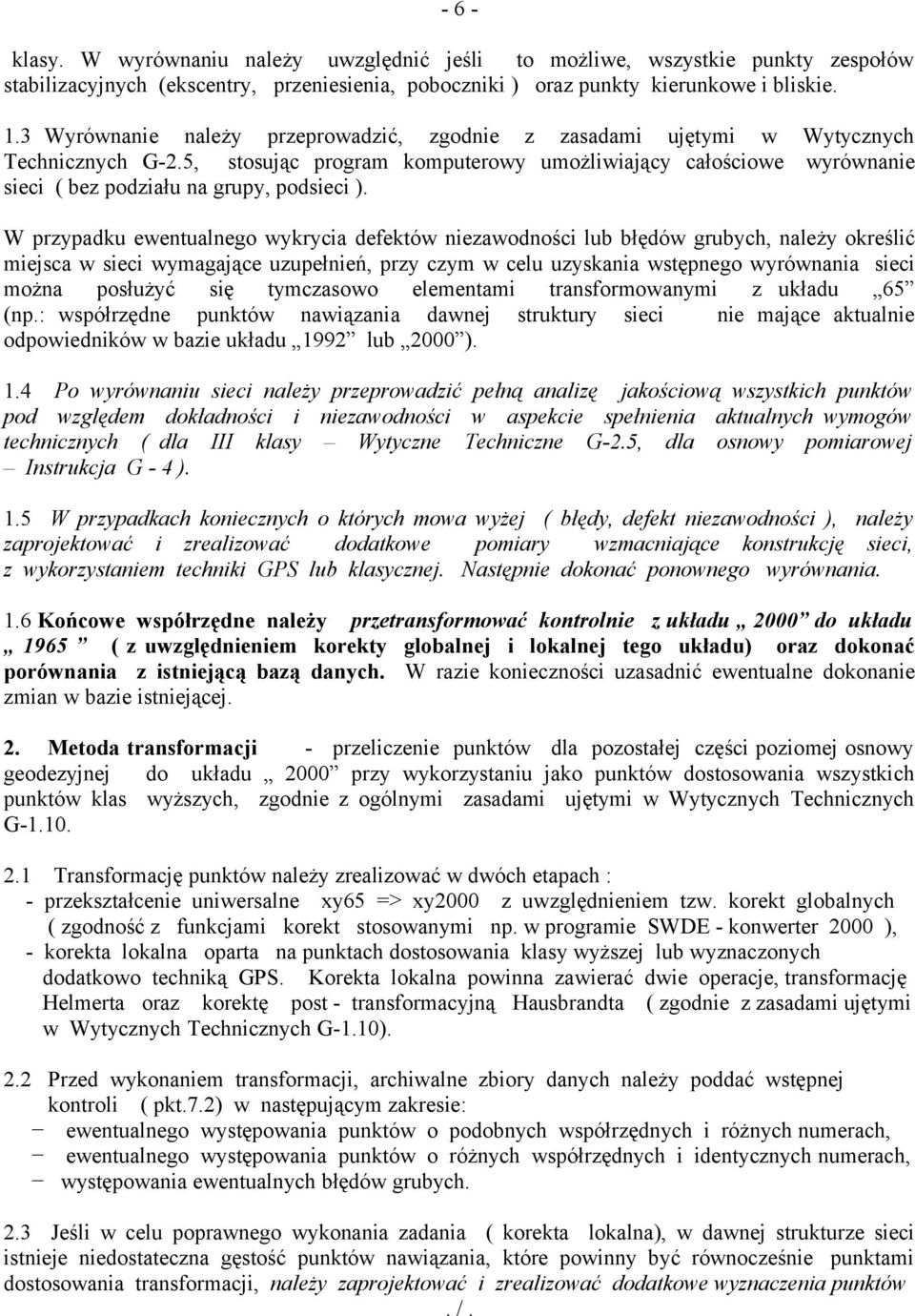

6 - 6 - klasy. W wyrównaniu należy uwzględnić jeśli to możliwe, wszystkie punkty zespołów stabilizacyjnych (ekscentry, przeniesienia, poboczniki ) oraz punkty kierunkowe i bliskie. 1.3 Wyrównanie należy przeprowadzić, zgodnie z zasadami ujętymi w Wytycznych Technicznych G-2.5, stosując program komputerowy umożliwiający całościowe wyrównanie sieci ( bez podziału na grupy, podsieci ). W przypadku ewentualnego wykrycia defektów niezawodności lub błędów grubych, należy określić miejsca w sieci wymagające uzupełnień, przy czym w celu uzyskania wstępnego wyrównania sieci można posłużyć się tymczasowo elementami transformowanymi z układu 65 (np.: współrzędne punktów nawiązania dawnej struktury sieci nie mające aktualnie odpowiedników w bazie układu 1992 lub 2000 ). 1.4 Po wyrównaniu sieci należy przeprowadzić pełną analizę jakościową wszystkich punktów pod względem dokładności i niezawodności w aspekcie spełnienia aktualnych wymogów technicznych ( dla III klasy Wytyczne Techniczne G-2.5, dla osnowy pomiarowej Instrukcja G - 4 ). 1.5 W przypadkach koniecznych o których mowa wyżej ( błędy, defekt niezawodności ), należy zaprojektować i zrealizować dodatkowe pomiary wzmacniające konstrukcję sieci, z wykorzystaniem techniki GPS lub klasycznej. Następnie dokonać ponownego wyrównania. 1.6 Końcowe współrzędne należy przetransformować kontrolnie z układu 2000 do układu 1965 ( z uwzględnieniem korekty globalnej i lokalnej tego układu) oraz dokonać porównania z istniejącą bazą danych. W razie konieczności uzasadnić ewentualne dokonanie zmian w bazie istniejącej. 2. Metoda transformacji - przeliczenie punktów dla pozostałej części poziomej osnowy geodezyjnej do układu 2000 przy wykorzystaniu jako punktów dostosowania wszystkich punktów klas wyższych, zgodnie z ogólnymi zasadami ujętymi w Wytycznych Technicznych G Transformację punktów należy zrealizować w dwóch etapach : - przekształcenie uniwersalne xy65 => xy2000 z uwzględnieniem tzw. korekt globalnych ( zgodność z funkcjami korekt stosowanymi np. w programie SWDE - konwerter 2000 ), - korekta lokalna oparta na punktach dostosowania klasy wyższej lub wyznaczonych dodatkowo techniką GPS. Korekta lokalna powinna zawierać dwie operacje, transformację Helmerta oraz korektę post - transformacyjną Hausbrandta ( zgodnie z zasadami ujętymi w Wytycznych Technicznych G-1.10). 2.2 Przed wykonaniem transformacji, archiwalne zbiory danych należy poddać wstępnej kontroli ( pkt.7.2) w następującym zakresie: ewentualnego występowania punktów o podobnych współrzędnych i różnych numerach, ewentualnego występowania punktów o różnych współrzędnych i identycznych numerach, występowania ewentualnych błędów grubych. 2.3 Jeśli w celu poprawnego wykonania zadania ( korekta lokalna), w dawnej strukturze sieci istnieje niedostateczna gęstość punktów nawiązania, które powinny być równocześnie punktami dostosowania transformacji, należy zaprojektować i zrealizować dodatkowe wyznaczenia punktów

7 - 7 - osnowy szczegółowej III klasy techniką GPS. Kwestia może dotyczyć np. zbyt długich ciągów, które ze względów niezawodnościowych nie spełniają aktualnie wymogów technicznych określonej klasy osnowy ( III lub pomiarowej ) i mogą być przyczyną lokalnej deformacji sieci. 2.4 Końcowe współrzędne należy przetransformować kontrolnie z układu 2000 do układu 1965 ( z uwzględnieniem korekty globalnej i lokalnej tego układu) oraz dokonać porównania z istniejącą bazą danych. W razie konieczności uzasadnić ewentualne dokonanie zmian w bazie istniejącej. 7.4 Uzupełnienie prowadzonych w systemie OŚRODEK 5 i Geo Info V baz danych o wyniki opracowania w układzie 1965 i 2000 wraz z atrybutami oraz skanami opisów topograficznych (JPG/TIF), 1. Założyć zbiór współrzędnych punktów osnowy geodezyjnej w układach 1965 i 2000, który powinien zawierać pełną informację o każdym punkcie osnowy geodezyjnej w tym danych dot. wysokości punktu, która została określona w programie Bank Osnów OŚRODEK 5 autorstwa firmy Geobid, jak również w istniejących materiałach archiwalnych. Informacje o punktach i ich współrzędne należy pozyskać poprzez : - zapotrzebowanie z CODG i K kompletu materiałów ( pkt.7.1 ) związanych z osnową poziomą I i II klasy dla terenu powiatu kluczborskiego, - przeniesienie współrzędnych i danych punktu z układu współrzędnych 1965 ( po dokonanej wcześniej analizie ) i z układu z dokumentacji przeliczeniowej, - wykorzystanie materiałów źródłowych w zakresie ustalenia danych związanych z określeniem wysokości punktów osnowy geodezyjnej. 2. Założyć zbiór opisów topograficznych dla każdego punktu osnowy geodezyjnej. 2.1 Należy dołączyć do każdego punktu osnowy zeskanowany opis topograficzny. Wykonać skanowanie przyjmując format.tif o rozdzielczość co najmniej 300 dpi ( zapewniając, aby rastry opisów były czytelne). 2.2 Na zeskanowanym opisie topograficznym, należy wpisać oznaczenie mapy w układzie sekcyjnym oraz współrzędne punktu w układzie 1965 i w układzie Nazwa pliku zeskanowanego opisu topograficznego winna zawierać numer punktu osnowy geodezyjnej ustalony według wcześniej podanych zasad numeracji punktów. 2.4 Opis punktów winien zawierać wypełnione pola jak dla opisu punktu osnowy III klasy wynikającego z programu Bank Osnów autorstwa firmy Geobid. 3. Uzupełnić prowadzone w systemie OŚRODEK 5 i Geo Info V bazy danych. Uzupełnienie bazy danych o wyniki opracowania w układzie 1965 i 2000 wraz z atrybutami oraz skanami opisów topograficznych (JPG/TIF), prowadzonych w systemie - OŚRODEK 5 - Geo Info V 7.5 Założenie albumu przeglądowego punktów osnowy geodezyjnej 1. W ramach założenia należy wykonać album zawierający wydrukowane na folii mapy przeglądowe osnów w układzie Na mapach w skali 1: należy przedstawić punkty osnowy poziomej I - II klasy wraz z ich powiązaniami, oraz punkty osnowy III klasy

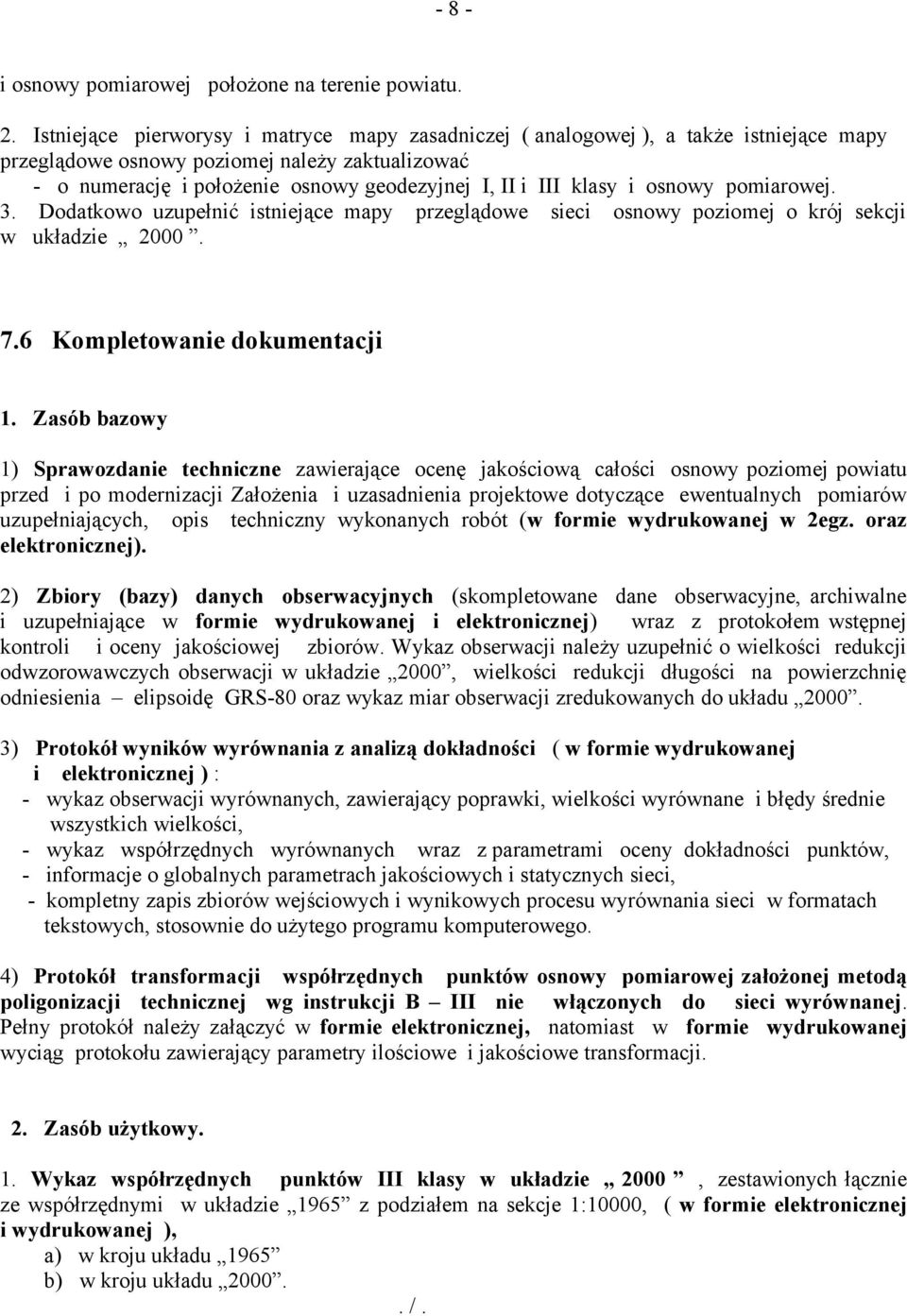

8 - 8 - i osnowy pomiarowej położone na terenie powiatu. 2. Istniejące pierworysy i matryce mapy zasadniczej ( analogowej ), a także istniejące mapy przeglądowe osnowy poziomej należy zaktualizować - o numerację i położenie osnowy geodezyjnej I, II i III klasy i osnowy pomiarowej. 3. Dodatkowo uzupełnić istniejące mapy przeglądowe sieci osnowy poziomej o krój sekcji w układzie Kompletowanie dokumentacji 1. Zasób bazowy 1) Sprawozdanie techniczne zawierające ocenę jakościową całości osnowy poziomej powiatu przed i po modernizacji Założenia i uzasadnienia projektowe dotyczące ewentualnych pomiarów uzupełniających, opis techniczny wykonanych robót (w formie wydrukowanej w 2egz. oraz elektronicznej). 2) Zbiory (bazy) danych obserwacyjnych (skompletowane dane obserwacyjne, archiwalne i uzupełniające w formie wydrukowanej i elektronicznej) wraz z protokołem wstępnej kontroli i oceny jakościowej zbiorów. Wykaz obserwacji należy uzupełnić o wielkości redukcji odwzorowawczych obserwacji w układzie 2000, wielkości redukcji długości na powierzchnię odniesienia elipsoidę GRS-80 oraz wykaz miar obserwacji zredukowanych do układu ) Protokół wyników wyrównania z analizą dokładności ( w formie wydrukowanej i elektronicznej ) : - wykaz obserwacji wyrównanych, zawierający poprawki, wielkości wyrównane i błędy średnie wszystkich wielkości, - wykaz współrzędnych wyrównanych wraz z parametrami oceny dokładności punktów, - informacje o globalnych parametrach jakościowych i statycznych sieci, - kompletny zapis zbiorów wejściowych i wynikowych procesu wyrównania sieci w formatach tekstowych, stosownie do użytego programu komputerowego. 4) Protokół transformacji współrzędnych punktów osnowy pomiarowej założonej metodą poligonizacji technicznej wg instrukcji B III nie włączonych do sieci wyrównanej. Pełny protokół należy załączyć w formie elektronicznej, natomiast w formie wydrukowanej wyciąg protokołu zawierający parametry ilościowe i jakościowe transformacji. 2. Zasób użytkowy. 1. Wykaz współrzędnych punktów III klasy w układzie 2000, zestawionych łącznie ze współrzędnymi w układzie 1965 z podziałem na sekcje 1:10000, ( w formie elektronicznej i wydrukowanej ), a) w kroju układu 1965 b) w kroju układu 2000.

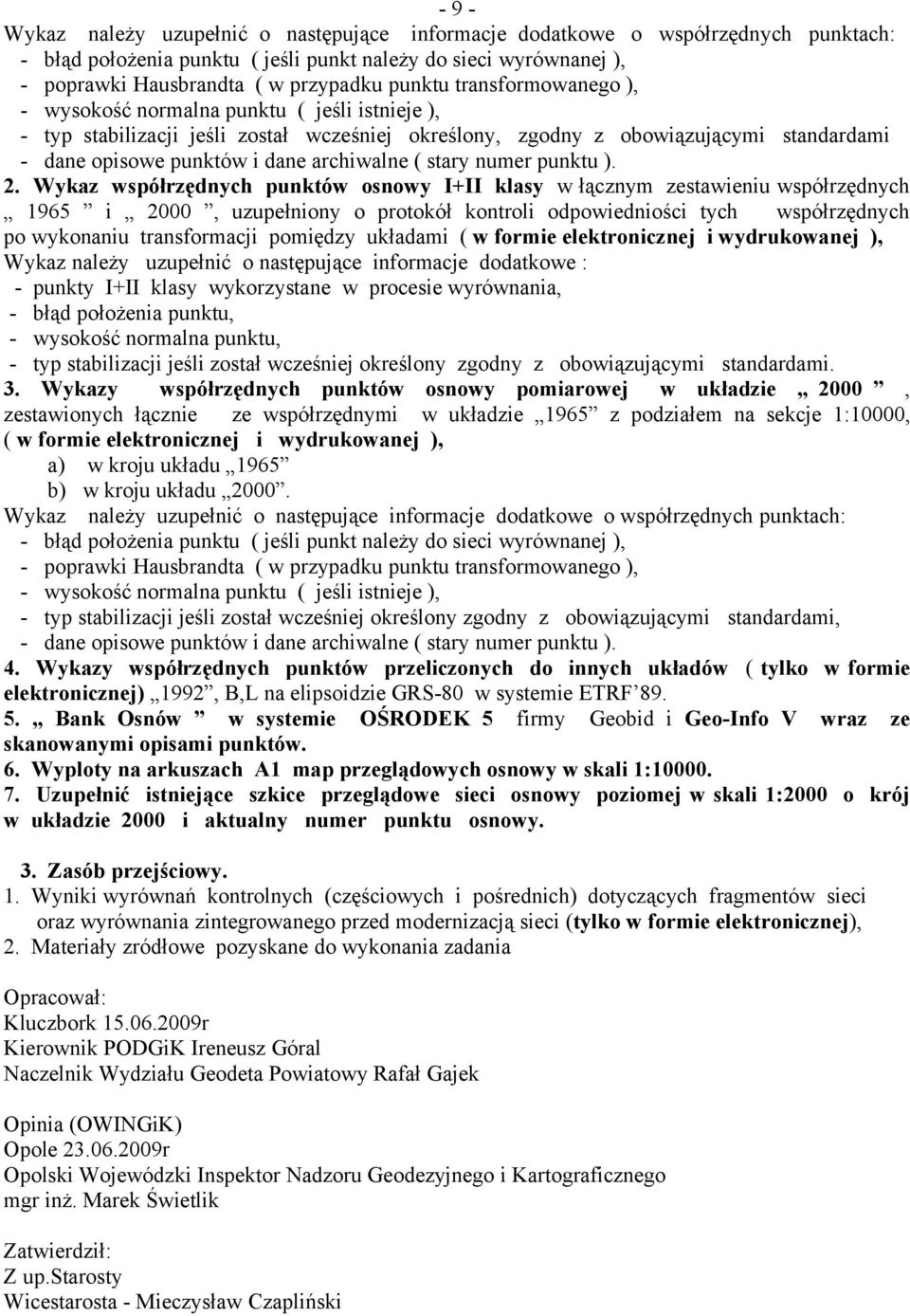

9 - 9 - Wykaz należy uzupełnić o następujące informacje dodatkowe o współrzędnych punktach: - błąd położenia punktu ( jeśli punkt należy do sieci wyrównanej ), - poprawki Hausbrandta ( w przypadku punktu transformowanego ), - wysokość normalna punktu ( jeśli istnieje ), - typ stabilizacji jeśli został wcześniej określony, zgodny z obowiązującymi standardami - dane opisowe punktów i dane archiwalne ( stary numer punktu ). 2. Wykaz współrzędnych punktów osnowy I+II klasy w łącznym zestawieniu współrzędnych 1965 i 2000, uzupełniony o protokół kontroli odpowiedniości tych współrzędnych po wykonaniu transformacji pomiędzy układami ( w formie elektronicznej i wydrukowanej ), Wykaz należy uzupełnić o następujące informacje dodatkowe : - punkty I+II klasy wykorzystane w procesie wyrównania, - błąd położenia punktu, - wysokość normalna punktu, - typ stabilizacji jeśli został wcześniej określony zgodny z obowiązującymi standardami. 3. Wykazy współrzędnych punktów osnowy pomiarowej w układzie 2000, zestawionych łącznie ze współrzędnymi w układzie 1965 z podziałem na sekcje 1:10000, ( w formie elektronicznej i wydrukowanej ), a) w kroju układu 1965 b) w kroju układu Wykaz należy uzupełnić o następujące informacje dodatkowe o współrzędnych punktach: - błąd położenia punktu ( jeśli punkt należy do sieci wyrównanej ), - poprawki Hausbrandta ( w przypadku punktu transformowanego ), - wysokość normalna punktu ( jeśli istnieje ), - typ stabilizacji jeśli został wcześniej określony zgodny z obowiązującymi standardami, - dane opisowe punktów i dane archiwalne ( stary numer punktu ). 4. Wykazy współrzędnych punktów przeliczonych do innych układów ( tylko w formie elektronicznej) 1992, B,L na elipsoidzie GRS-80 w systemie ETRF Bank Osnów w systemie OŚRODEK 5 firmy Geobid i Geo-Info V wraz ze skanowanymi opisami punktów. 6. Wyploty na arkuszach A1 map przeglądowych osnowy w skali 1: Uzupełnić istniejące szkice przeglądowe sieci osnowy poziomej w skali 1:2000 o krój w układzie 2000 i aktualny numer punktu osnowy. 3. Zasób przejściowy. 1. Wyniki wyrównań kontrolnych (częściowych i pośrednich) dotyczących fragmentów sieci oraz wyrównania zintegrowanego przed modernizacją sieci (tylko w formie elektronicznej), 2. Materiały zródłowe pozyskane do wykonania zadania Opracował: Kluczbork r Kierownik PODGiK Ireneusz Góral Naczelnik Wydziału Geodeta Powiatowy Rafał Gajek Opinia (OWINGiK) Opole r Opolski Wojewódzki Inspektor Nadzoru Geodezyjnego i Kartograficznego mgr inż. Marek Świetlik Zatwierdził: Z up.starosty Wicestarosta - Mieczysław Czapliński
