1 Instrukcja montażu i konserwacji Pompy ciepła T Logatherm WPL 10 A WPL 1 A WPL 14 A WPL 18 A WPL 5 A WPL 31 A Dla firmy instalacyjnej Przeczytać uważnie przed przystąpieniem do montażu i konserwacji (011/03) PL

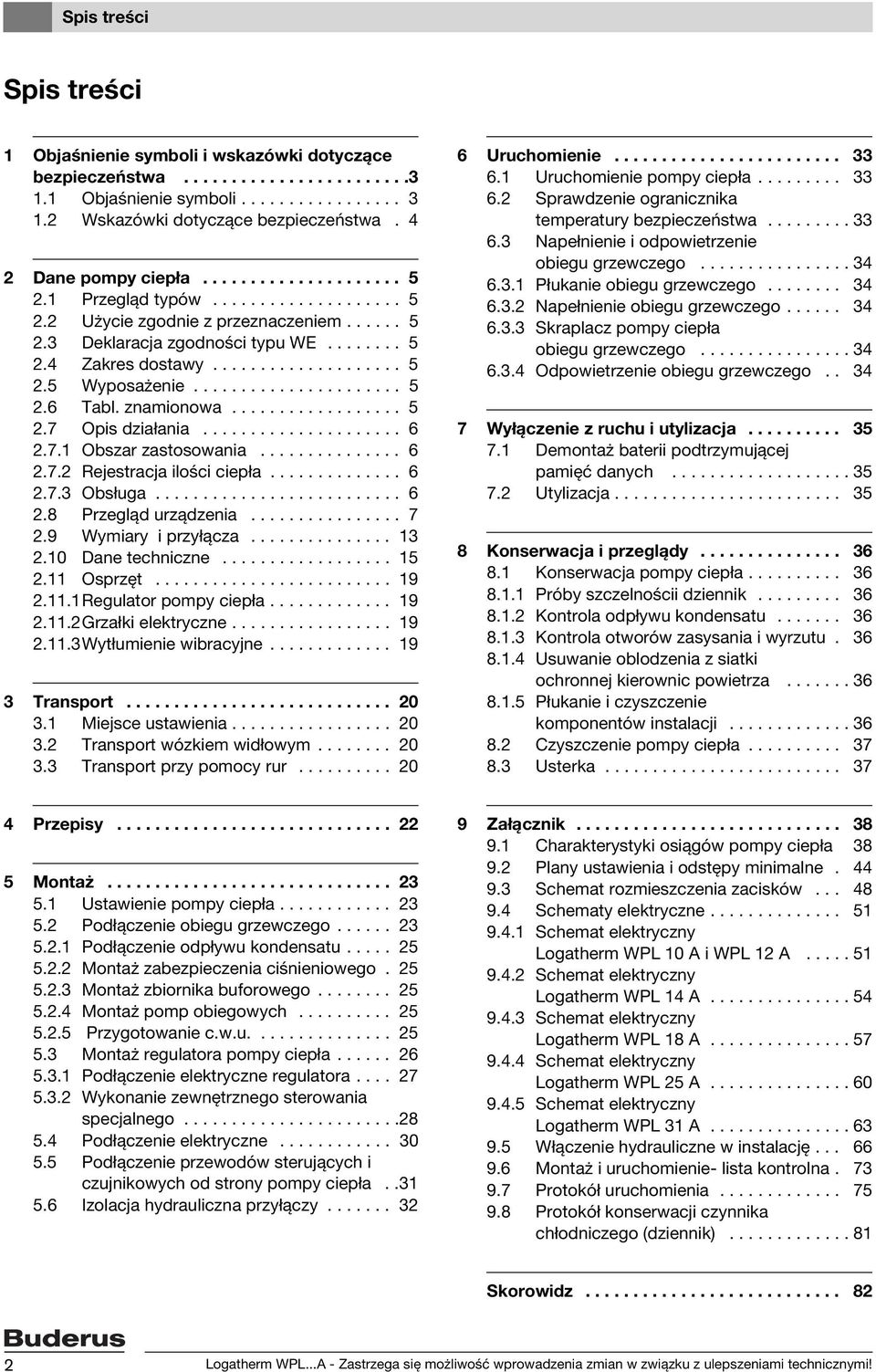

2 Spis treści Spis treści 1 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa Objaśnienie symboli Wskazówki dotyczące bezpieczeństwa. 4 Dane pompy ciepła Przegląd typów Użycie zgodnie z przeznaczeniem Deklaracja zgodności typu WE Zakres dostawy Wyposażenie Tabl. znamionowa Opis działania Obszar zastosowania Rejestracja ilości ciepła Obsługa Przegląd urządzenia Wymiary i przyłącza Dane techniczne Osprzęt Regulator pompy ciepła Grzałki elektryczne Wytłumienie wibracyjne Transport Miejsce ustawienia Transport wózkiem widłowym Transport przy pomocy rur Uruchomienie Uruchomienie pompy ciepła Sprawdzenie ogranicznika temperatury bezpieczeństwa Napełnienie i odpowietrzenie obiegu grzewczego Płukanie obiegu grzewczego Napełnienie obiegu grzewczego Skraplacz pompy ciepła obiegu grzewczego Odpowietrzenie obiegu grzewczego Wyłączenie z ruchu i utylizacja Demontaż baterii podtrzymującej pamięć danych Utylizacja Konserwacja i przeglądy Konserwacja pompy ciepła Próby szczelnościi dziennik Kontrola odpływu kondensatu Kontrola otworów zasysania i wyrzutu Usuwanie oblodzenia z siatki ochronnej kierownic powietrza Płukanie i czyszczenie komponentów instalacji Czyszczenie pompy ciepła Usterka Przepisy Montaż Ustawienie pompy ciepła Podłączenie obiegu grzewczego Podłączenie odpływu kondensatu Montaż zabezpieczenia ciśnieniowego Montaż zbiornika buforowego Montaż pomp obiegowych Przygotowanie c.w.u Montaż regulatora pompy ciepła Podłączenie elektryczne regulatora Wykonanie zewnętrznego sterowania specjalnego Podłączenie elektryczne Podłączenie przewodów sterujących i czujnikowych od strony pompy ciepła Izolacja hydrauliczna przyłączy Załącznik Charakterystyki osiągów pompy ciepła Plany ustawienia i odstępy minimalne Schemat rozmieszczenia zacisków Schematy elektryczne Schemat elektryczny Logatherm WPL 10 A i WPL 1 A Schemat elektryczny Logatherm WPL 14 A Schemat elektryczny Logatherm WPL 18 A Schemat elektryczny Logatherm WPL 5 A Schemat elektryczny Logatherm WPL 31 A Włączenie hydrauliczne w instalację Montaż i uruchomienie- lista kontrolna Protokół uruchomienia Protokół konserwacji czynnika chłodniczego (dziennik) Skorowidz Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

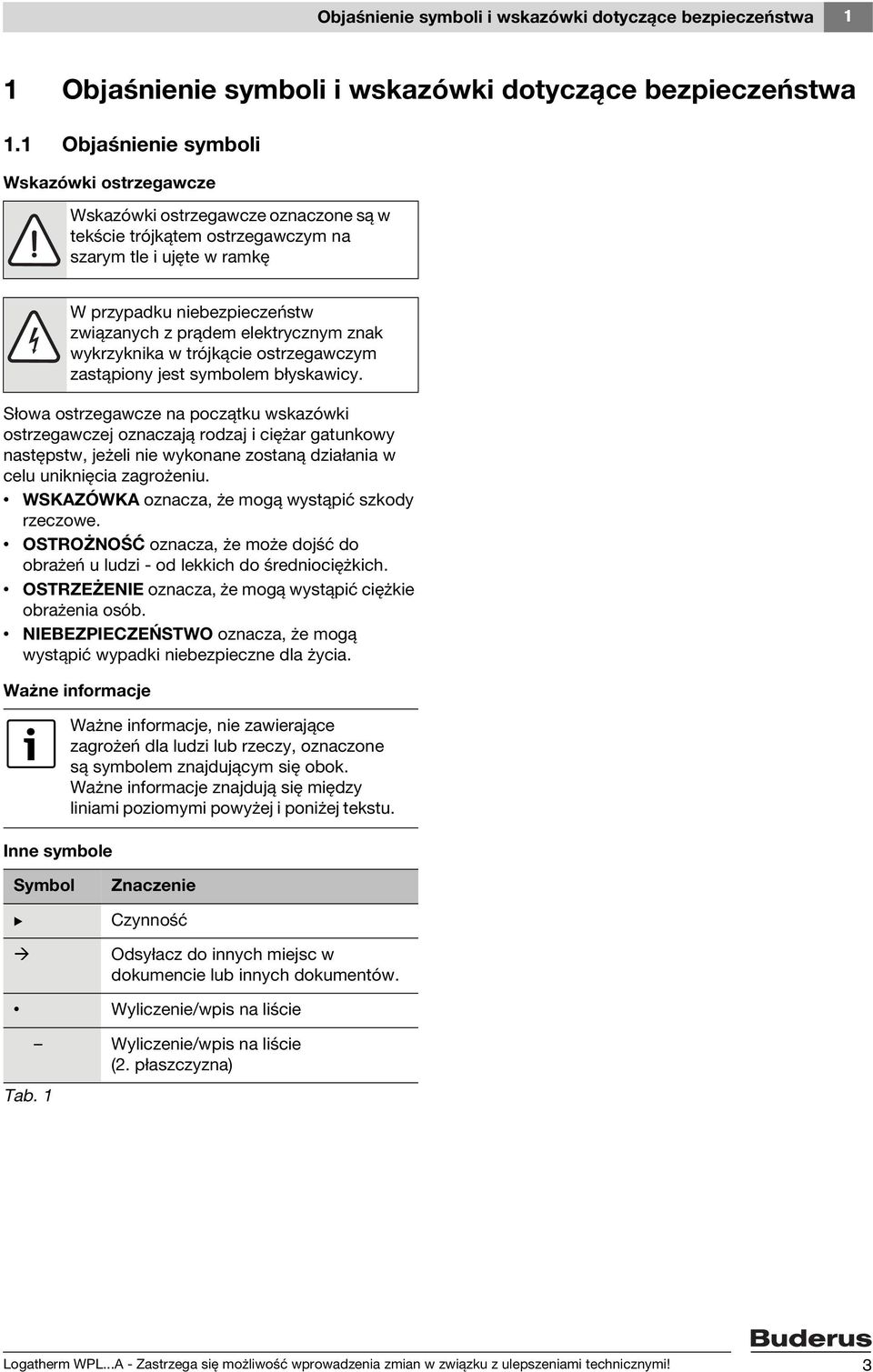

3 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa 1 1 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa 1.1 Objaśnienie symboli Wskazówki ostrzegawcze Wskazówki ostrzegawcze oznaczone są w tekście trójkątem ostrzegawczym na szarym tle i ujęte w ramkę Słowa ostrzegawcze na początku wskazówki ostrzegawczej oznaczają rodzaj i ciężar gatunkowy następstw, jeżeli nie wykonane zostaną działania w celu uniknięcia zagrożeniu. WSKAZÓWKA oznacza, że mogą wystąpić szkody rzeczowe. OSTROŻNOŚĆ oznacza, że może dojść do obrażeń u ludzi - od lekkich do średniociężkich. OSTRZEŻENIE oznacza, że mogą wystąpić ciężkie obrażenia osób. NIEBEZPIECZEŃSTWO oznacza, że mogą wystąpić wypadki niebezpieczne dla życia. Ważne informacje Inne symbole W przypadku niebezpieczeństw związanych z prądem elektrycznym znak wykrzyknika w trójkącie ostrzegawczym zastąpiony jest symbolem błyskawicy. Ważne informacje, nie zawierające zagrożeń dla ludzi lub rzeczy, oznaczone są symbolem znajdującym się obok. Ważne informacje znajdują się między liniami poziomymi powyżej i poniżej tekstu. Symbol B Znaczenie Czynność Odsyłacz do innych miejsc w dokumencie lub innych dokumentów. Wyliczenie/wpis na liście Wyliczenie/wpis na liście (. płaszczyzna) Tab. 1 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 3

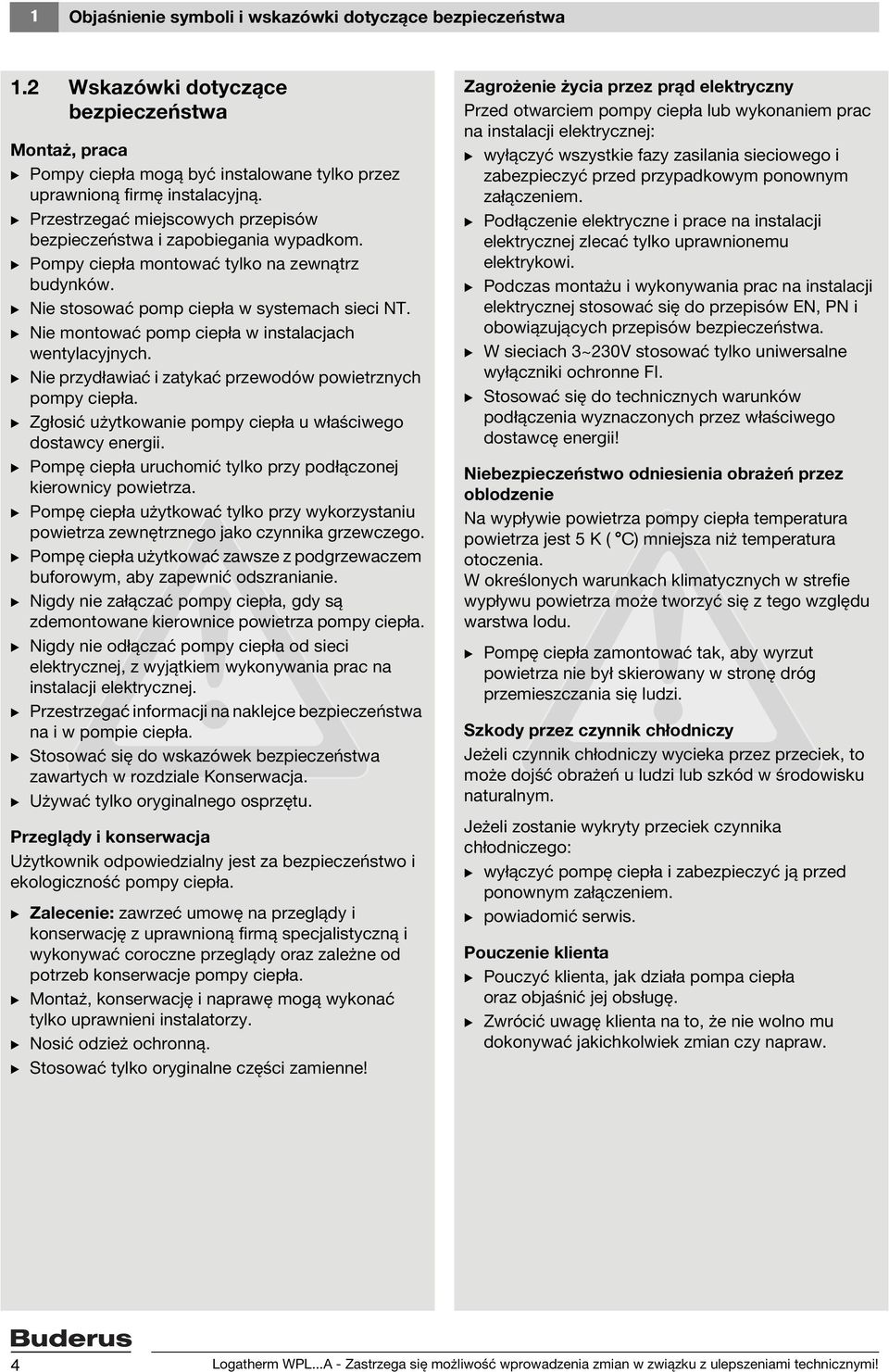

4 1 Objaśnienie symboli i wskazówki dotyczące bezpieczeństwa 1. Wskazówki dotyczące bezpieczeństwa Montaż, praca B Pompy ciepła mogą być instalowane tylko przez uprawnioną firmę instalacyjną. B Przestrzegać miejscowych przepisów bezpieczeństwa i zapobiegania wypadkom. B Pompy ciepła montować tylko na zewnątrz budynków. B Nie stosować pomp ciepła w systemach sieci NT. B Nie montować pomp ciepła w instalacjach wentylacyjnych. B Nie przydławiać i zatykać przewodów powietrznych pompy ciepła. B Zgłosić użytkowanie pompy ciepła u właściwego dostawcy energii. B Pompę ciepła uruchomić tylko przy podłączonej kierownicy powietrza. B Pompę ciepła użytkować tylko przy wykorzystaniu powietrza zewnętrznego jako czynnika grzewczego. B Pompę ciepła użytkować zawsze z podgrzewaczem buforowym, aby zapewnić odszranianie. B Nigdy nie załączać pompy ciepła, gdy są zdemontowane kierownice powietrza pompy ciepła. B Nigdy nie odłączać pompy ciepła od sieci elektrycznej, z wyjątkiem wykonywania prac na instalacji elektrycznej. B Przestrzegać informacji na naklejce bezpieczeństwa na i w pompie ciepła. B Stosować się do wskazówek bezpieczeństwa zawartych w rozdziale Konserwacja. B Używać tylko oryginalnego osprzętu. Przeglądy i konserwacja Użytkownik odpowiedzialny jest za bezpieczeństwo i ekologiczność pompy ciepła. B Zalecenie: zawrzeć umowę na przeglądy i konserwację z uprawnioną firmą specjalistyczną i wykonywać coroczne przeglądy oraz zależne od potrzeb konserwacje pompy ciepła. B Montaż, konserwację i naprawę mogą wykonać tylko uprawnieni instalatorzy. B Nosić odzież ochronną. B Stosować tylko oryginalne części zamienne! Zagrożenie życia przez prąd elektryczny Przed otwarciem pompy ciepła lub wykonaniem prac na instalacji elektrycznej: B wyłączyć wszystkie fazy zasilania sieciowego i zabezpieczyć przed przypadkowym ponownym załączeniem. B Podłączenie elektryczne i prace na instalacji elektrycznej zlecać tylko uprawnionemu elektrykowi. B Podczas montażu i wykonywania prac na instalacji elektrycznej stosować się do przepisów EN, PN i obowiązujących przepisów bezpieczeństwa. B W sieciach 3~30V stosować tylko uniwersalne wyłączniki ochronne FI. B Stosować się do technicznych warunków podłączenia wyznaczonych przez właściwego dostawcę energii! Niebezpieczeństwo odniesienia obrażeń przez oblodzenie Na wypływie powietrza pompy ciepła temperatura powietrza jest 5 K ( C) mniejsza niż temperatura otoczenia. W określonych warunkach klimatycznych w strefie wypływu powietrza może tworzyć się z tego względu warstwa lodu. B Pompę ciepła zamontować tak, aby wyrzut powietrza nie był skierowany w stronę dróg przemieszczania się ludzi. Szkody przez czynnik chłodniczy Jeżeli czynnik chłodniczy wycieka przez przeciek, to może dojść obrażeń u ludzi lub szkód w środowisku naturalnym. Jeżeli zostanie wykryty przeciek czynnika chłodniczego: B wyłączyć pompę ciepła i zabezpieczyć ją przed ponownym załączeniem. B powiadomić serwis. Pouczenie klienta B Pouczyć klienta, jak działa pompa ciepła oraz objaśnić jej obsługę. B Zwrócić uwagę klienta na to, że nie wolno mu dokonywać jakichkolwiek zmian czy napraw. 4 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

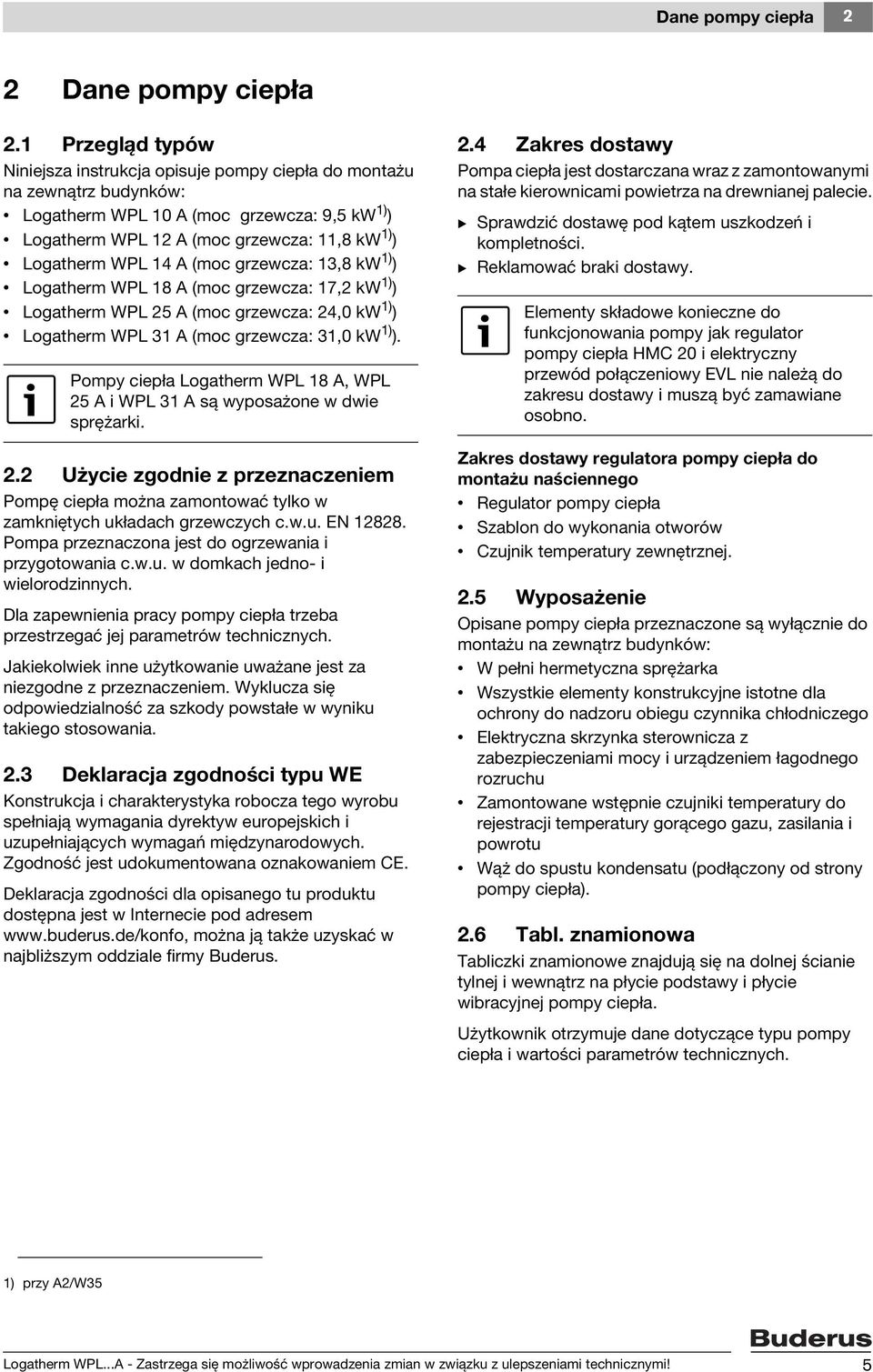

5 Dane pompy ciepła Dane pompy ciepła.1 Przegląd typów Niniejsza instrukcja opisuje pompy ciepła do montażu na zewnątrz budynków: Logatherm WPL 10 A (moc grzewcza: 9,5 kw 1) ) Logatherm WPL 1 A (moc grzewcza: 11,8 kw 1) ) Logatherm WPL 14 A (moc grzewcza: 13,8 kw 1) ) Logatherm WPL 18 A (moc grzewcza: 17, kw 1) ) Logatherm WPL 5 A (moc grzewcza: 4,0 kw 1) ) Logatherm WPL 31 A (moc grzewcza: 31,0 kw 1) ). Pompy ciepła Logatherm WPL 18 A, WPL 5 A i WPL 31 A są wyposażone w dwie sprężarki.. Użycie zgodnie z przeznaczeniem Pompę ciepła można zamontować tylko w zamkniętych układach grzewczych c.w.u. EN 188. Pompa przeznaczona jest do ogrzewania i przygotowania c.w.u. w domkach jedno- i wielorodzinnych. Dla zapewnienia pracy pompy ciepła trzeba przestrzegać jej parametrów technicznych. Jakiekolwiek inne użytkowanie uważane jest za niezgodne z przeznaczeniem. Wyklucza się odpowiedzialność za szkody powstałe w wyniku takiego stosowania..3 Deklaracja zgodności typu WE Konstrukcja i charakterystyka robocza tego wyrobu spełniają wymagania dyrektyw europejskich i uzupełniających wymagań międzynarodowych. Zgodność jest udokumentowana oznakowaniem CE. Deklaracja zgodności dla opisanego tu produktu dostępna jest w Internecie pod adresem można ją także uzyskać w najbliższym oddziale firmy Buderus..4 Zakres dostawy Pompa ciepła jest dostarczana wraz z zamontowanymi na stałe kierownicami powietrza na drewnianej palecie. B Sprawdzić dostawę pod kątem uszkodzeń i kompletności. B Reklamować braki dostawy. Elementy składowe konieczne do funkcjonowania pompy jak regulator pompy ciepła HMC 0 i elektryczny przewód połączeniowy EVL nie należą do zakresu dostawy i muszą być zamawiane osobno. Zakres dostawy regulatora pompy ciepła do montażu naściennego Regulator pompy ciepła Szablon do wykonania otworów Czujnik temperatury zewnętrznej..5 Wyposażenie Opisane pompy ciepła przeznaczone są wyłącznie do montażu na zewnątrz budynków: W pełni hermetyczna sprężarka Wszystkie elementy konstrukcyjne istotne dla ochrony do nadzoru obiegu czynnika chłodniczego Elektryczna skrzynka sterownicza z zabezpieczeniami mocy i urządzeniem łagodnego rozruchu Zamontowane wstępnie czujniki temperatury do rejestracji temperatury gorącego gazu, zasilania i powrotu Wąż do spustu kondensatu (podłączony od strony pompy ciepła)..6 Tabl. znamionowa Tabliczki znamionowe znajdują się na dolnej ścianie tylnej i wewnątrz na płycie podstawy i płycie wibracyjnej pompy ciepła. Użytkownik otrzymuje dane dotyczące typu pompy ciepła i wartości parametrów technicznych. 1) przy A/W35 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 5

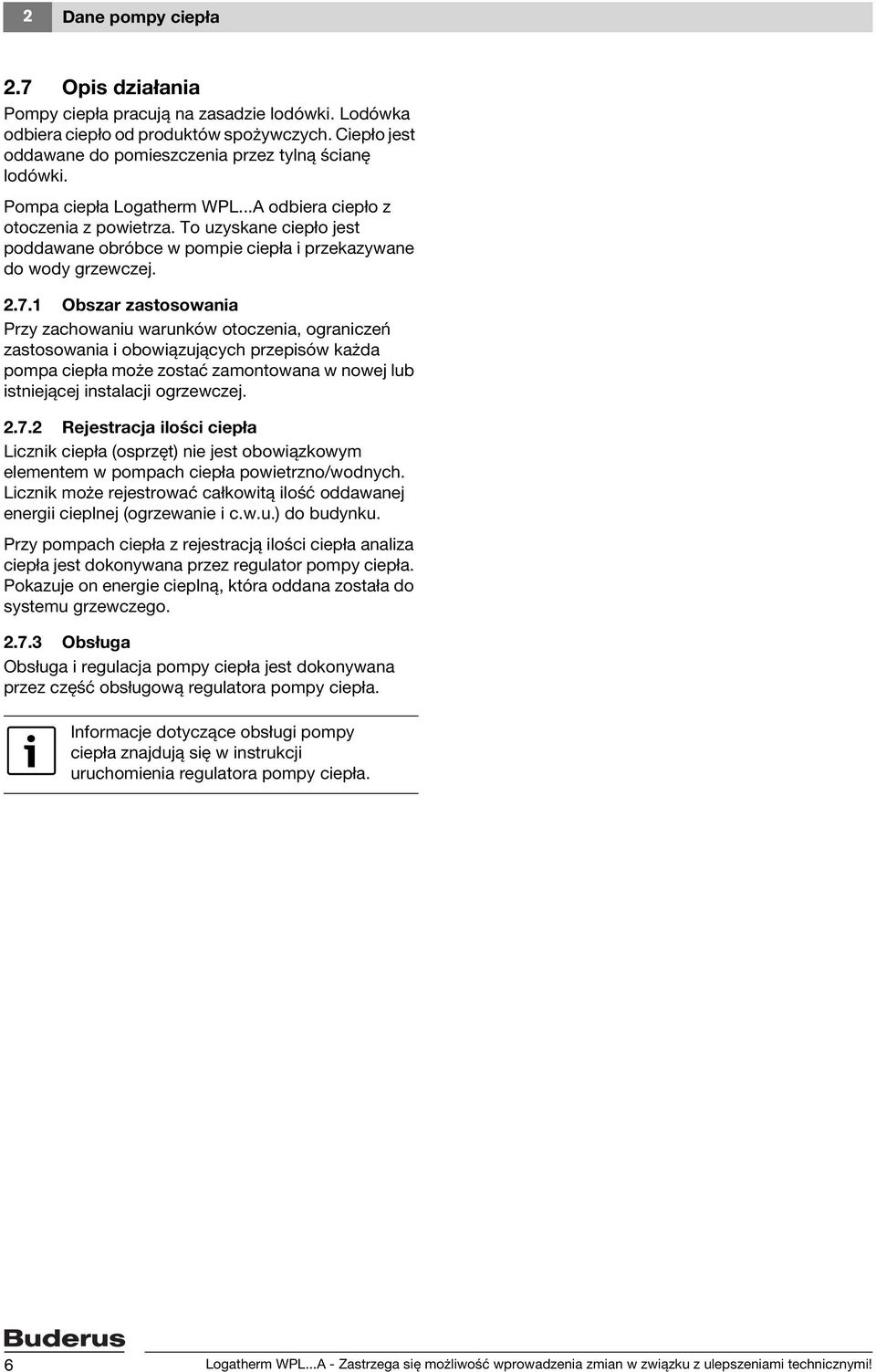

6 Dane pompy ciepła.7 Opis działania Pompy ciepła pracują na zasadzie lodówki. Lodówka odbiera ciepło od produktów spożywczych. Ciepło jest oddawane do pomieszczenia przez tylną ścianę lodówki. Pompa ciepła Logatherm WPL...A odbiera ciepło z otoczenia z powietrza. To uzyskane ciepło jest poddawane obróbce w pompie ciepła i przekazywane do wody grzewczej..7.1 Obszar zastosowania Przy zachowaniu warunków otoczenia, ograniczeń zastosowania i obowiązujących przepisów każda pompa ciepła może zostać zamontowana w nowej lub istniejącej instalacji ogrzewczej..7. Rejestracja ilości ciepła Licznik ciepła (osprzęt) nie jest obowiązkowym elementem w pompach ciepła powietrzno/wodnych. Licznik może rejestrować całkowitą ilość oddawanej energii cieplnej (ogrzewanie i c.w.u.) do budynku. Przy pompach ciepła z rejestracją ilości ciepła analiza ciepła jest dokonywana przez regulator pompy ciepła. Pokazuje on energie cieplną, która oddana została do systemu grzewczego..7.3 Obsługa Obsługa i regulacja pompy ciepła jest dokonywana przez część obsługową regulatora pompy ciepła. Informacje dotyczące obsługi pompy ciepła znajdują się w instrukcji uruchomienia regulatora pompy ciepła. 6 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

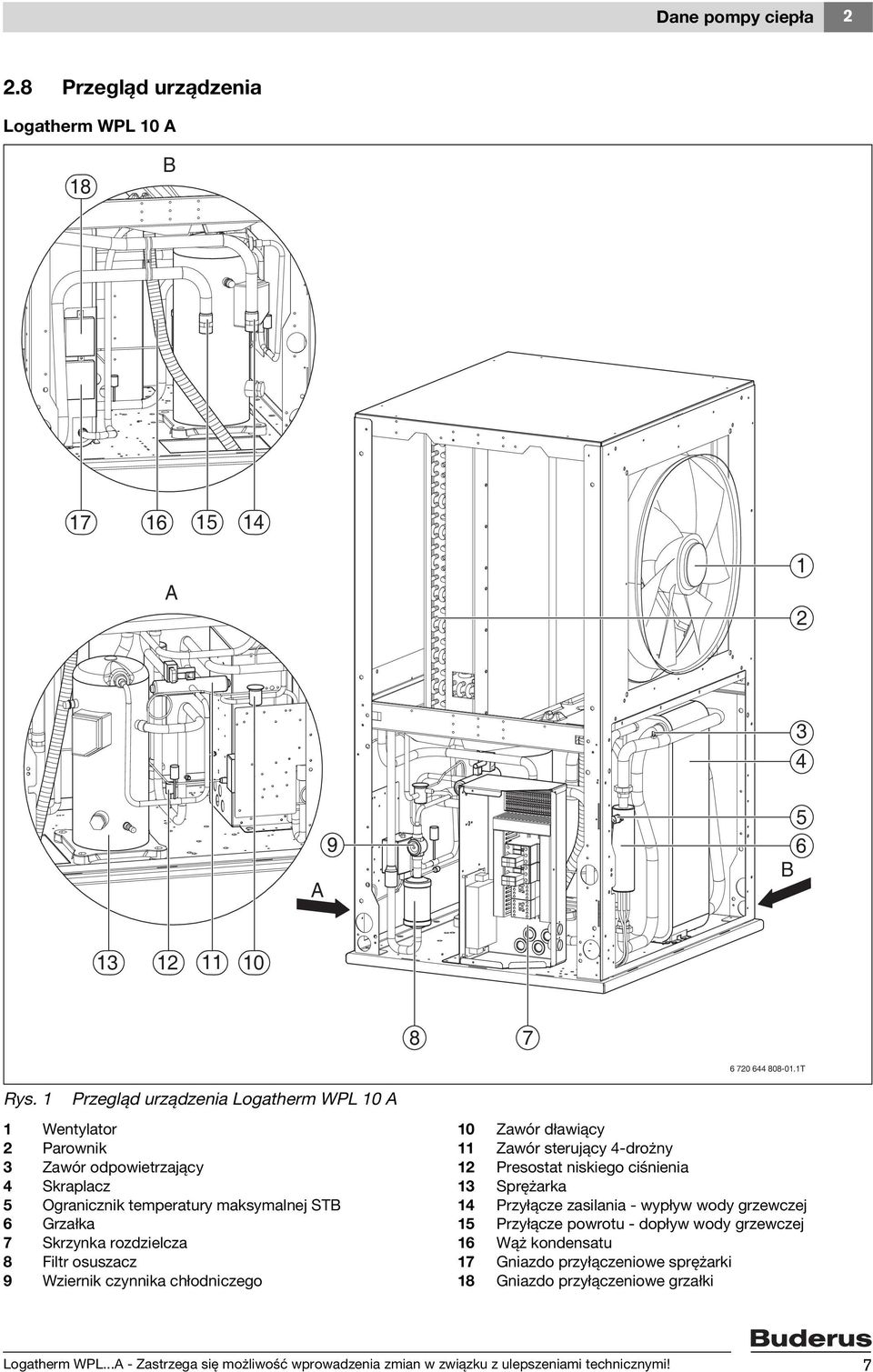

7 Dane pompy ciepła.8 Przegląd urządzenia Logatherm WPL 10 A 18 B A A B T Rys. 1 Przegląd urządzenia Logatherm WPL 10 A 1 Wentylator Parownik 3 Zawór odpowietrzający 4 Skraplacz 5 Ogranicznik temperatury maksymalnej STB 6 Grzałka 7 Skrzynka rozdzielcza 8 Filtr osuszacz 9 Wziernik czynnika chłodniczego 10 Zawór dławiący 11 Zawór sterujący 4-drożny 1 Presostat niskiego ciśnienia 13 Sprężarka 14 Przyłącze zasilania - wypływ wody grzewczej 15 Przyłącze powrotu - dopływ wody grzewczej 16 Wąż kondensatu 17 Gniazdo przyłączeniowe sprężarki 18 Gniazdo przyłączeniowe grzałki Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 7

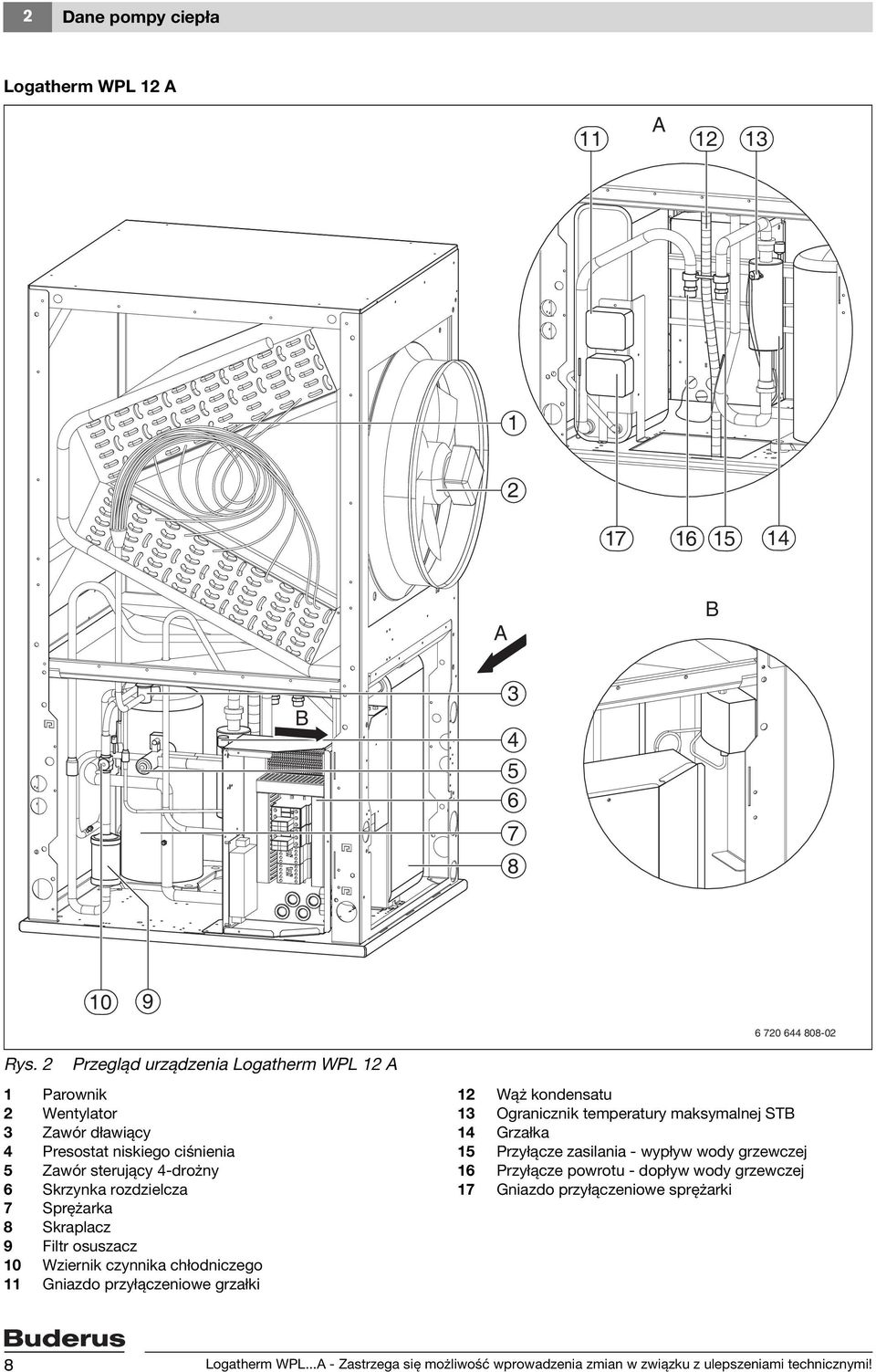

8 Dane pompy ciepła Logatherm WPL 1 A A A B B Rys. Przegląd urządzenia Logatherm WPL 1 A 1 Parownik Wentylator 3 Zawór dławiący 4 Presostat niskiego ciśnienia 5 Zawór sterujący 4-drożny 6 Skrzynka rozdzielcza 7 Sprężarka 8 Skraplacz 9 Filtr osuszacz 10 Wziernik czynnika chłodniczego 11 Gniazdo przyłączeniowe grzałki 1 Wąż kondensatu 13 Ogranicznik temperatury maksymalnej STB 14 Grzałka 15 Przyłącze zasilania - wypływ wody grzewczej 16 Przyłącze powrotu - dopływ wody grzewczej 17 Gniazdo przyłączeniowe sprężarki 8 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

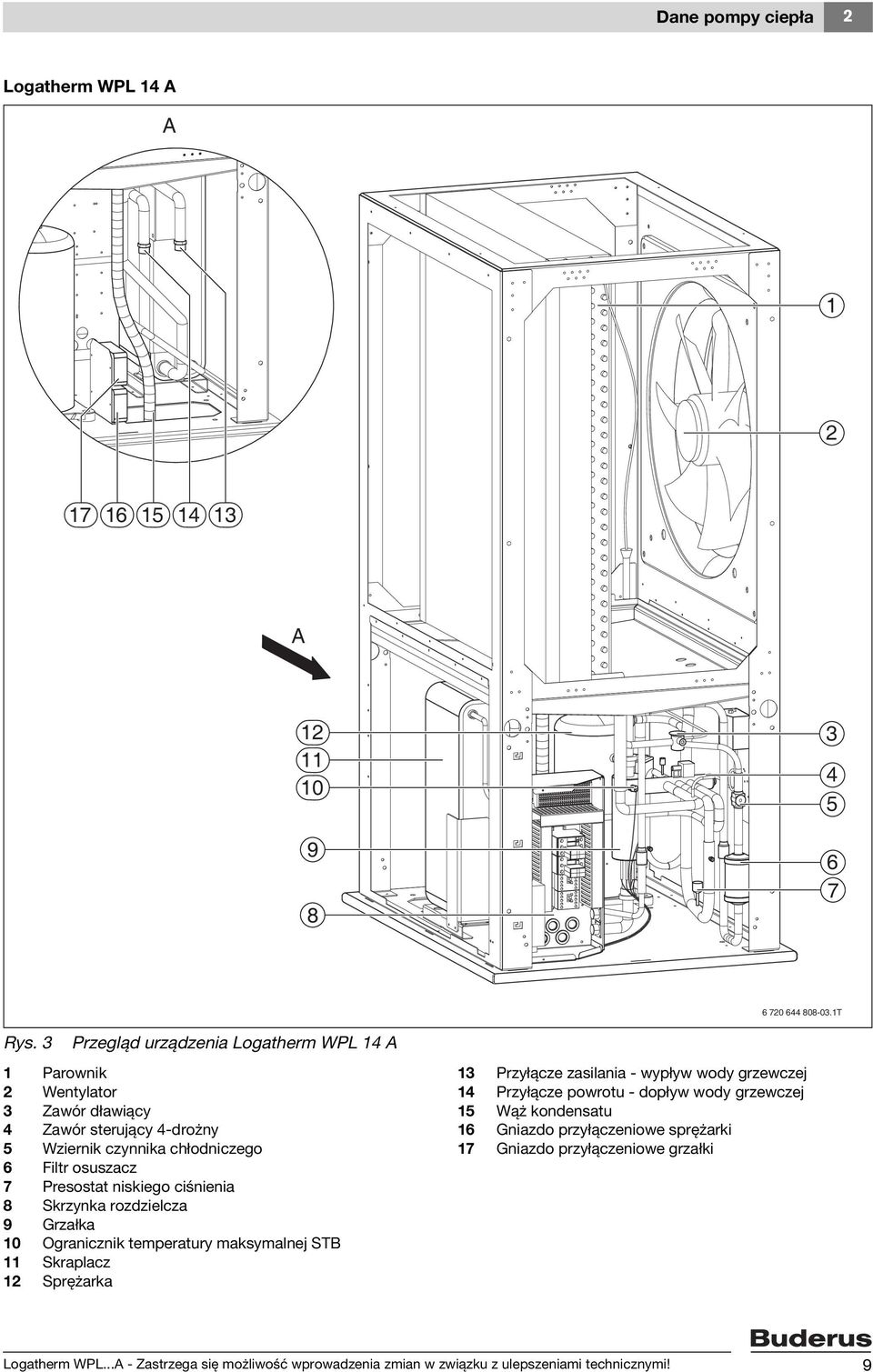

9 Dane pompy ciepła Logatherm WPL 14 A A A T Rys. 3 Przegląd urządzenia Logatherm WPL 14 A 1 Parownik Wentylator 3 Zawór dławiący 4 Zawór sterujący 4-drożny 5 Wziernik czynnika chłodniczego 6 Filtr osuszacz 7 Presostat niskiego ciśnienia 8 Skrzynka rozdzielcza 9 Grzałka 10 Ogranicznik temperatury maksymalnej STB 11 Skraplacz 1 Sprężarka 13 Przyłącze zasilania - wypływ wody grzewczej 14 Przyłącze powrotu - dopływ wody grzewczej 15 Wąż kondensatu 16 Gniazdo przyłączeniowe sprężarki 17 Gniazdo przyłączeniowe grzałki Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 9

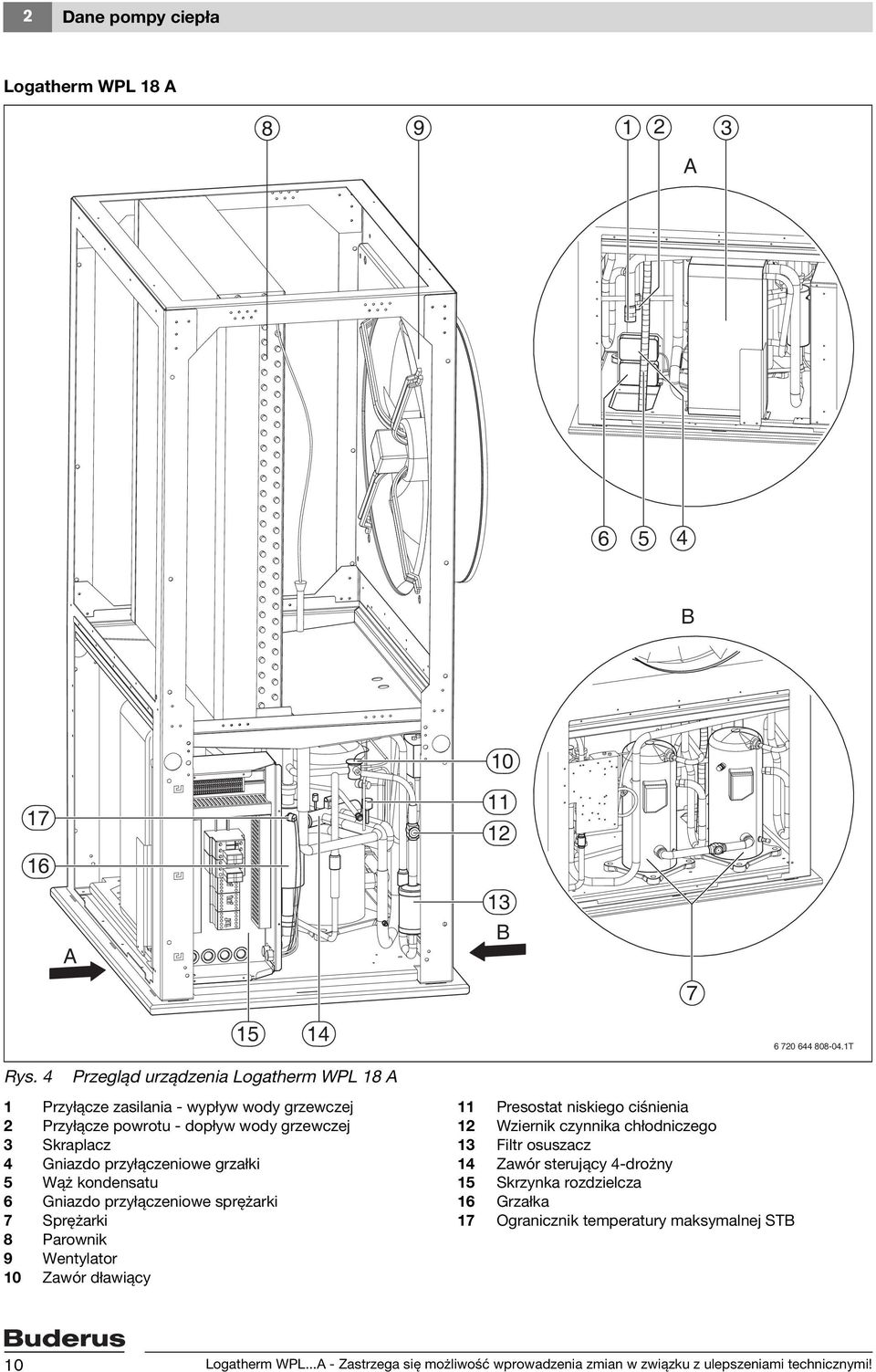

10 Dane pompy ciepła Logatherm WPL 18 A A B A 13 B T Rys. 4 Przegląd urządzenia Logatherm WPL 18 A 1 Przyłącze zasilania - wypływ wody grzewczej Przyłącze powrotu - dopływ wody grzewczej 3 Skraplacz 4 Gniazdo przyłączeniowe grzałki 5 Wąż kondensatu 6 Gniazdo przyłączeniowe sprężarki 7 Sprężarki 8 Parownik 9 Wentylator 10 Zawór dławiący 11 Presostat niskiego ciśnienia 1 Wziernik czynnika chłodniczego 13 Filtr osuszacz 14 Zawór sterujący 4-drożny 15 Skrzynka rozdzielcza 16 Grzałka 17 Ogranicznik temperatury maksymalnej STB 10 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

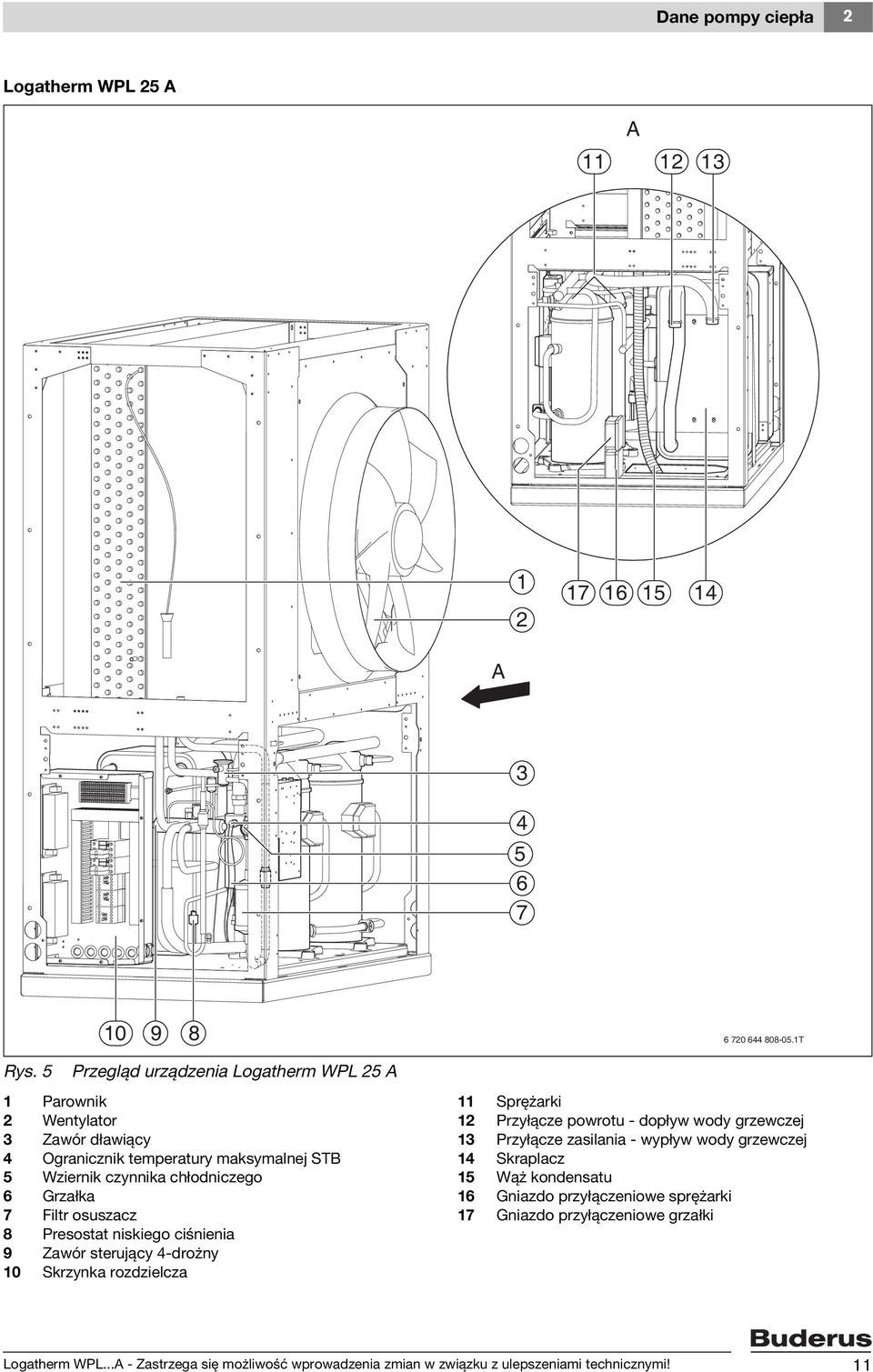

11 Dane pompy ciepła Logatherm WPL 5 A A A T Rys. 5 Przegląd urządzenia Logatherm WPL 5 A 1 Parownik Wentylator 3 Zawór dławiący 4 Ogranicznik temperatury maksymalnej STB 5 Wziernik czynnika chłodniczego 6 Grzałka 7 Filtr osuszacz 8 Presostat niskiego ciśnienia 9 Zawór sterujący 4-drożny 10 Skrzynka rozdzielcza 11 Sprężarki 1 Przyłącze powrotu - dopływ wody grzewczej 13 Przyłącze zasilania - wypływ wody grzewczej 14 Skraplacz 15 Wąż kondensatu 16 Gniazdo przyłączeniowe sprężarki 17 Gniazdo przyłączeniowe grzałki Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 11

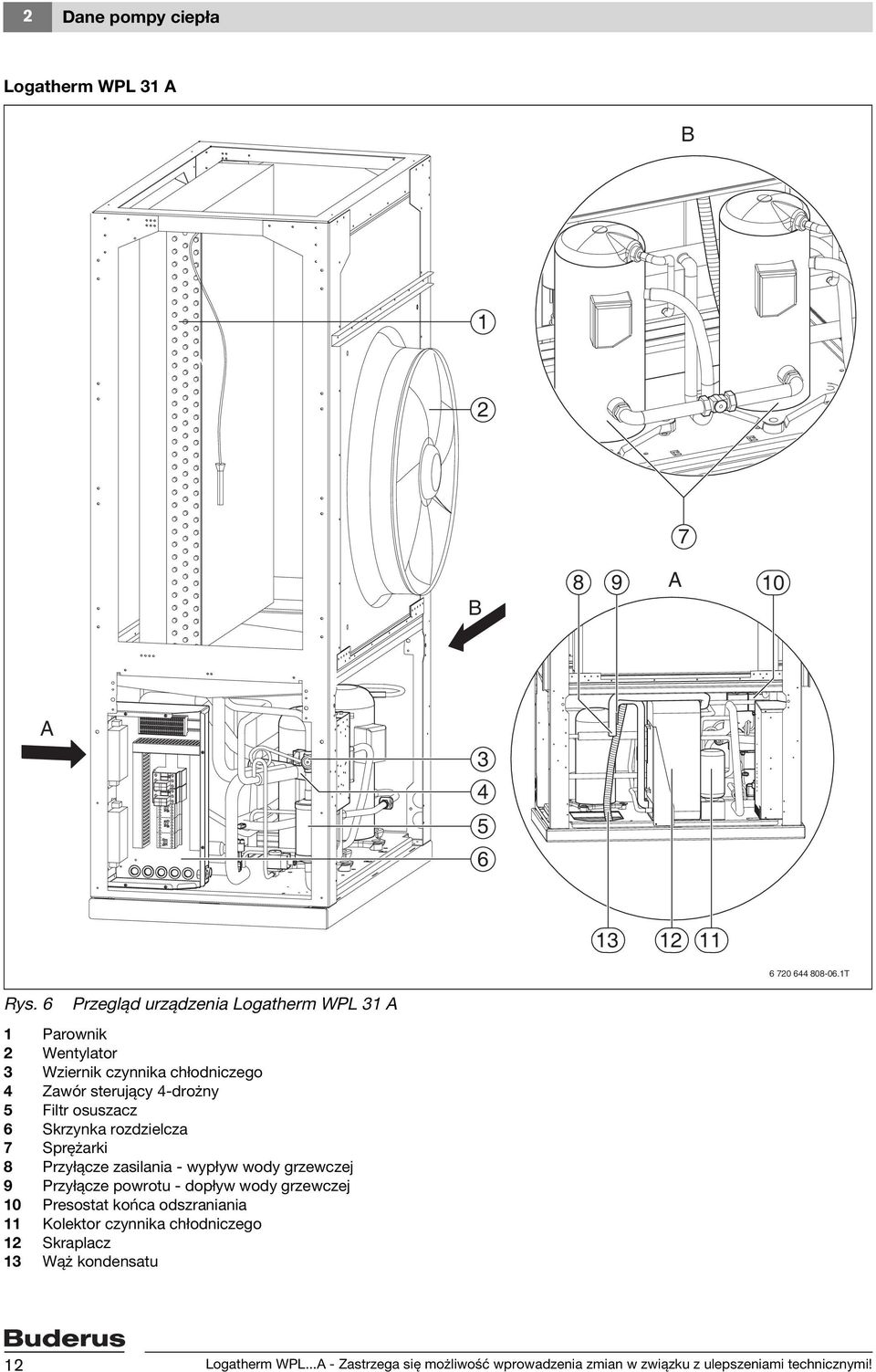

12 Dane pompy ciepła Logatherm WPL 31 A B 1 7 B 8 9 A 10 A T Rys. 6 Przegląd urządzenia Logatherm WPL 31 A 1 Parownik Wentylator 3 Wziernik czynnika chłodniczego 4 Zawór sterujący 4-drożny 5 Filtr osuszacz 6 Skrzynka rozdzielcza 7 Sprężarki 8 Przyłącze zasilania - wypływ wody grzewczej 9 Przyłącze powrotu - dopływ wody grzewczej 10 Presostat końca odszraniania 11 Kolektor czynnika chłodniczego 1 Skraplacz 13 Wąż kondensatu 1 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

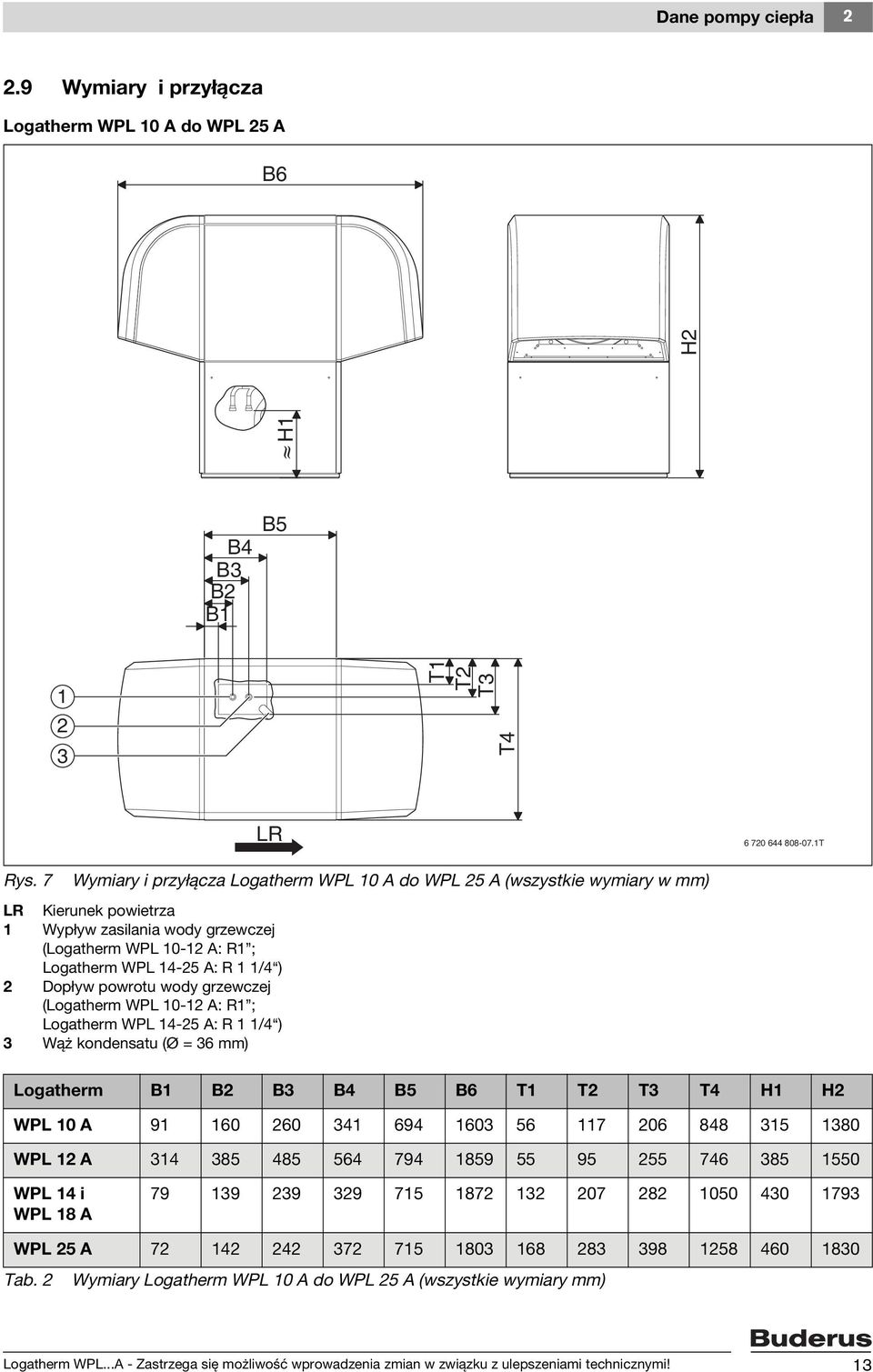

13 Dane pompy ciepła.9 Wymiary i przyłącza Logatherm WPL 10 A do WPL 5 A B6 H1 H B4 B3 B B1 B5 1 3 T1 T T3 T4 LR T Rys. 7 Wymiary i przyłącza Logatherm WPL 10 A do WPL 5 A (wszystkie wymiary w mm) LR Kierunek powietrza 1 Wypływ zasilania wody grzewczej (Logatherm WPL 10-1 A: R1 ; Logatherm WPL 14-5 A: R 1 1/4 ) Dopływ powrotu wody grzewczej (Logatherm WPL 10-1 A: R1 ; Logatherm WPL 14-5 A: R 1 1/4 ) 3 Wąż kondensatu (Ø = 36 mm) Logatherm B1 B B3 B4 B5 B6 T1 T T3 T4 H1 H WPL 10 A WPL 1 A WPL 14 i WPL 18 A WPL 5 A Tab. Wymiary Logatherm WPL 10 A do WPL 5 A (wszystkie wymiary mm) Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 13

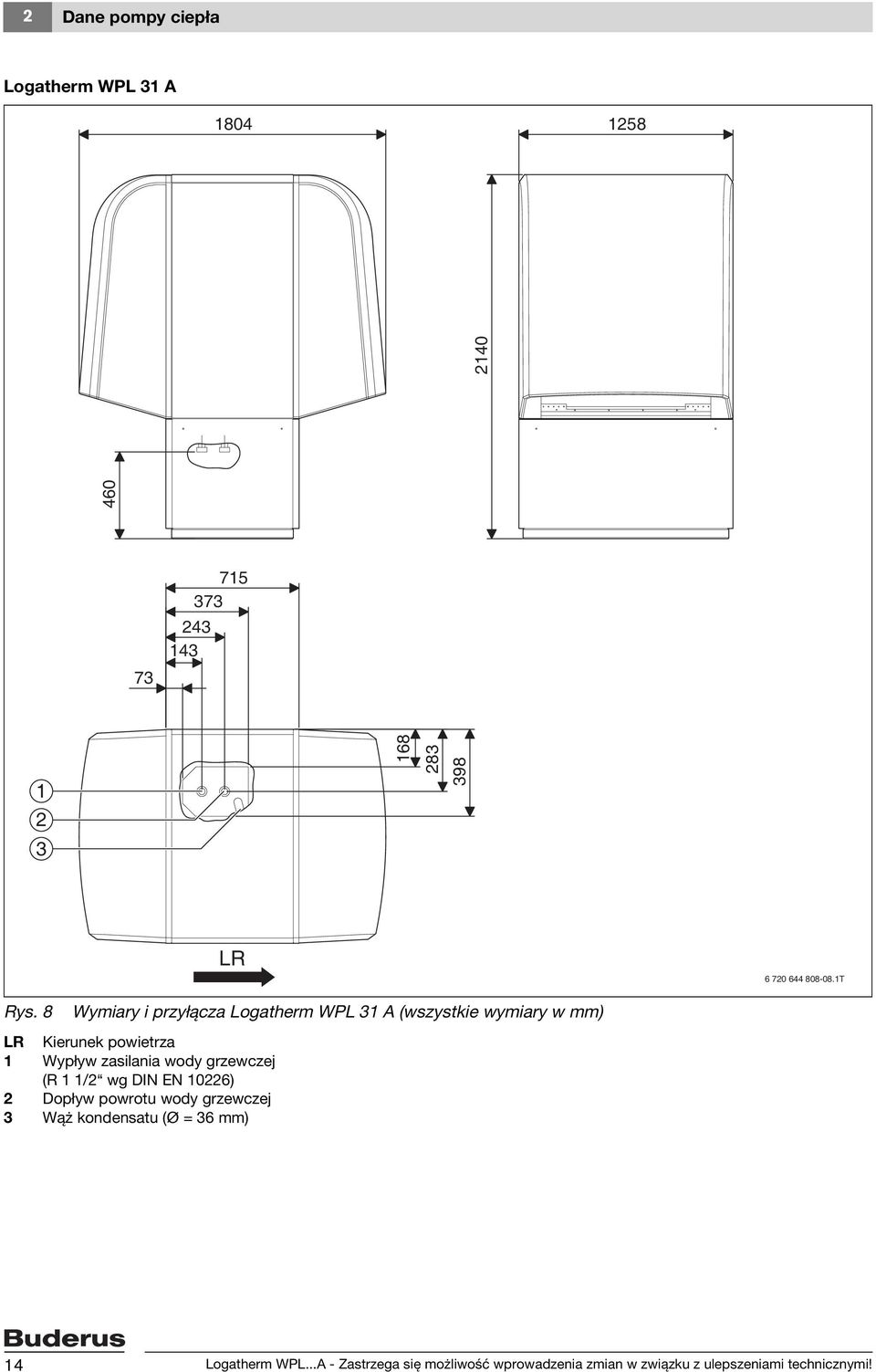

14 Dane pompy ciepła Logatherm WPL 31 A LR T Rys. 8 Wymiary i przyłącza Logatherm WPL 31 A (wszystkie wymiary w mm) LR Kierunek powietrza 1 Wypływ zasilania wody grzewczej (R 1 1/ wg DIN EN 106) Dopływ powrotu wody grzewczej 3 Wąż kondensatu (Ø = 36 mm) 14 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

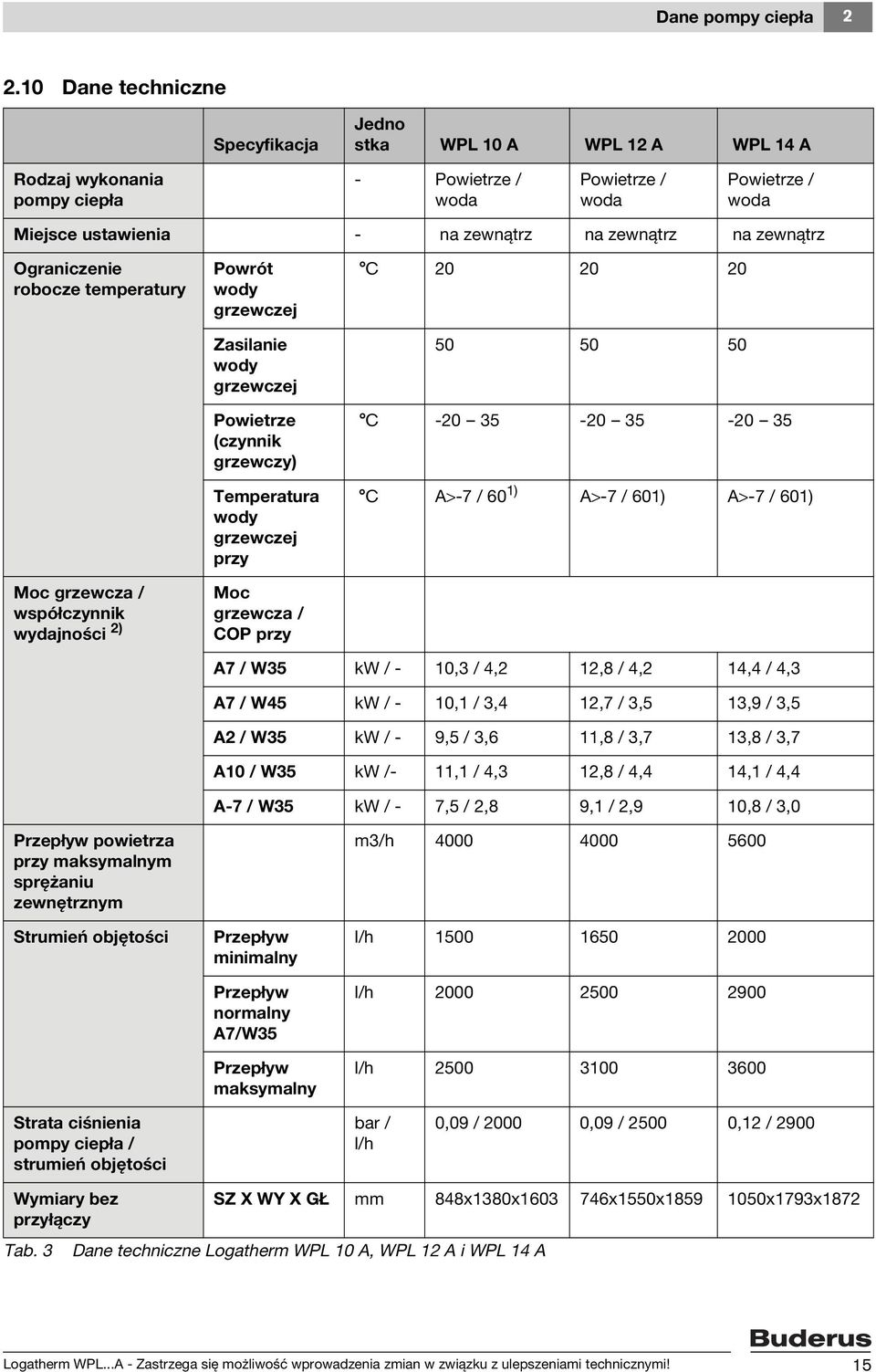

15 Dane pompy ciepła.10 Dane techniczne Specyfikacja Jedno stka WPL 10 A WPL 1 A WPL 14 A Rodzaj wykonania pompy ciepła - Powietrze / woda Powietrze / woda Powietrze / woda Miejsce ustawienia - na zewnątrz na zewnątrz na zewnątrz Ograniczenie robocze temperatury Moc grzewcza / współczynnik wydajności ) Powrót wody grzewczej Zasilanie wody grzewczej Powietrze (czynnik grzewczy) Temperatura wody grzewczej przy Moc grzewcza / COP przy C C C A>-7 / 60 1) A>-7 / 601) A>-7 / 601) A7 / W35 kw / - 10,3 / 4, 1,8 / 4, 14,4 / 4,3 A7 / W45 kw / - 10,1 / 3,4 1,7 / 3,5 13,9 / 3,5 A / W35 kw / - 9,5 / 3,6 11,8 / 3,7 13,8 / 3,7 A10 / W35 kw /- 11,1 / 4,3 1,8 / 4,4 14,1 / 4,4 A-7 / W35 kw / - 7,5 /,8 9,1 /,9 10,8 / 3,0 Przepływ powietrza przy maksymalnym sprężaniu zewnętrznym Strumień objętości Przepływ minimalny Przepływ normalny A7/W35 Przepływ maksymalny m3/h l/h l/h l/h Strata ciśnienia pompy ciepła / strumień objętości bar / l/h 0,09 / 000 0,09 / 500 0,1 / 900 Wymiary bez przyłączy Tab. 3 SZ X WY X GŁ mm 848x1380x x1550x x1793x187 Dane techniczne Logatherm WPL 10 A, WPL 1 A i WPL 14 A Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 15

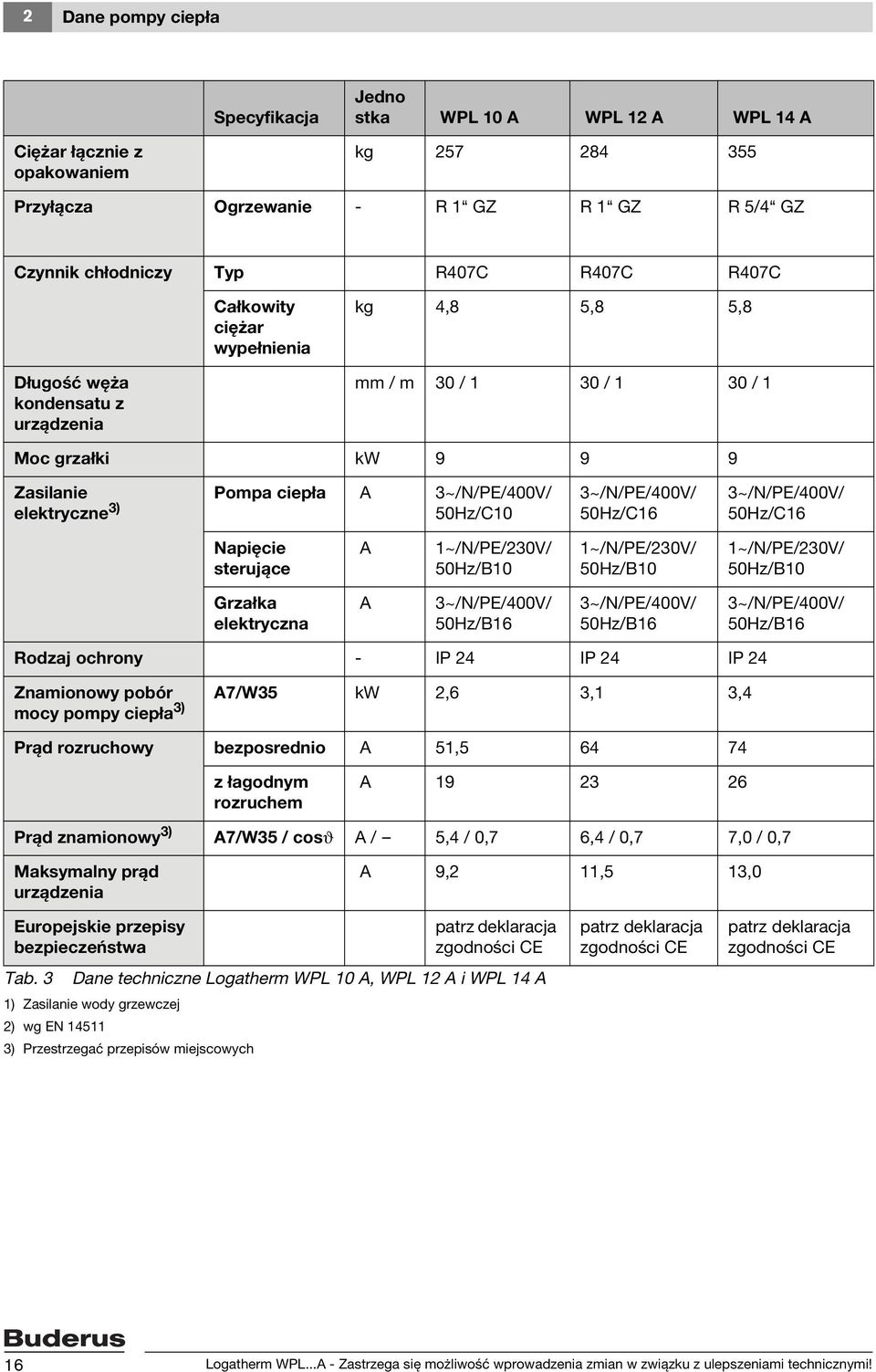

16 Dane pompy ciepła Specyfikacja Jedno stka WPL 10 A WPL 1 A WPL 14 A Ciężar łącznie z opakowaniem kg Przyłącza Ogrzewanie - R 1 GZ R 1 GZ R 5/4 GZ Czynnik chłodniczy Typ R407C R407C R407C Całkowity ciężar wypełnienia kg 4,8 5,8 5,8 Długość węża kondensatu z urządzenia mm / m 30 / 1 30 / 1 30 / 1 Moc grzałki kw Zasilanie Pompa ciepła A 3~/N/PE/400V/ elektryczne 3) 50Hz/C10 3~/N/PE/400V/ 50Hz/C16 3~/N/PE/400V/ 50Hz/C16 Napięcie sterujące A 1~/N/PE/30V/ 50Hz/B10 1~/N/PE/30V/ 50Hz/B10 1~/N/PE/30V/ 50Hz/B10 Grzałka elektryczna A 3~/N/PE/400V/ 50Hz/B16 3~/N/PE/400V/ 50Hz/B16 3~/N/PE/400V/ 50Hz/B16 Rodzaj ochrony - IP 4 IP 4 IP 4 Znamionowy pobór A7/W35 kw,6 3,1 3,4 mocy pompy ciepła 3) Prąd rozruchowy bezposrednio A 51, z łagodnym rozruchem A Prąd znamionowy 3) A7/W35 / cosϑ A / 5,4 / 0,7 6,4 / 0,7 7,0 / 0,7 Maksymalny prąd urządzenia A 9, 11,5 13,0 Europejskie przepisy bezpieczeństwa patrz deklaracja zgodności CE Tab. 3 Dane techniczne Logatherm WPL 10 A, WPL 1 A i WPL 14 A 1) Zasilanie wody grzewczej ) wg EN ) Przestrzegać przepisów miejscowych patrz deklaracja zgodności CE patrz deklaracja zgodności CE 16 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

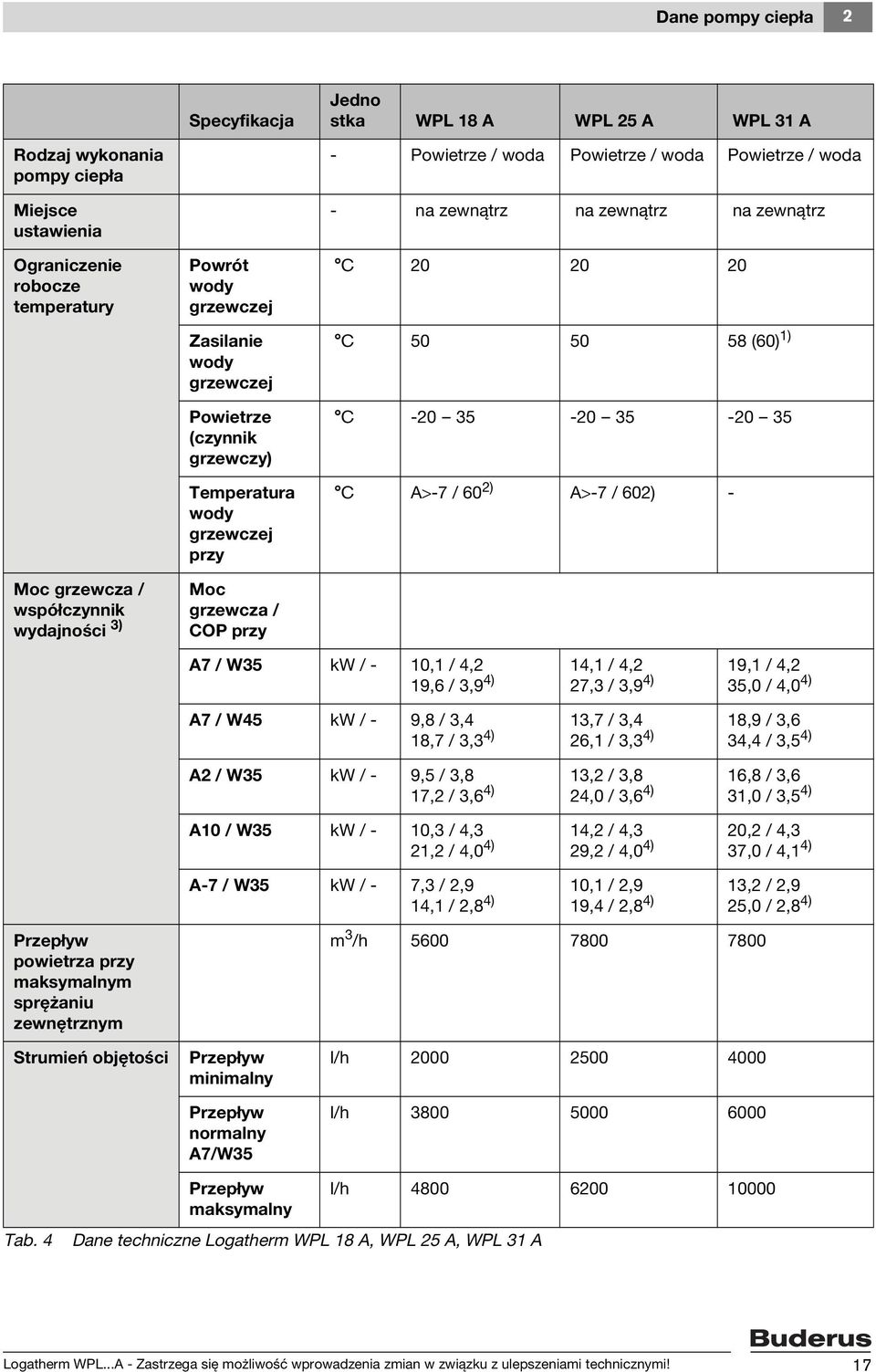

17 Dane pompy ciepła Specyfikacja Jedno stka WPL 18 A WPL 5 A WPL 31 A Rodzaj wykonania pompy ciepła Miejsce ustawienia Ograniczenie robocze temperatury Moc grzewcza / współczynnik wydajności 3) Powrót wody grzewczej Zasilanie wody grzewczej Powietrze (czynnik grzewczy) Temperatura wody grzewczej przy Moc grzewcza / COP przy - Powietrze / woda Powietrze / woda Powietrze / woda - na zewnątrz na zewnątrz na zewnątrz C C (60) 1) C C A>-7 / 60 ) A>-7 / 60) - A7 / W35 kw / - 10,1 / 4, 19,6 / 3,9 4) 14,1 / 4, 7,3 / 3,9 4) 19,1 / 4, 35,0 / 4,0 4) A7 / W45 kw / - 9,8 / 3,4 18,7 / 3,3 4) 13,7 / 3,4 6,1 / 3,3 4) 18,9 / 3,6 34,4 / 3,5 4) A / W35 kw / - 9,5 / 3,8 17, / 3,6 4) 13, / 3,8 4,0 / 3,6 4) 16,8 / 3,6 31,0 / 3,5 4) A10 / W35 kw / - 10,3 / 4,3 1, / 4,0 4) 14, / 4,3 9, / 4,0 4) 0, / 4,3 37,0 / 4,1 4) A-7 / W35 kw / - 7,3 /,9 14,1 /,8 4) 10,1 /,9 19,4 /,8 4) 13, /,9 5,0 /,8 4) Przepływ powietrza przy maksymalnym sprężaniu zewnętrznym Strumień objętości Przepływ minimalny Przepływ normalny A7/W35 m 3 /h l/h l/h Tab. 4 Przepływ maksymalny Dane techniczne Logatherm WPL 18 A, WPL 5 A, WPL 31 A l/h Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 17

18 Dane pompy ciepła Specyfikacja Jedno stka WPL 18 A WPL 5 A WPL 31 A Strata ciśnienia pompy ciepła / strumień objętości bar / l/h 0,18 / ,1 / ,04 / 6000 Wymiary bez przyłączy Ciężar łącznie z opakowaniem SZ X WY X GŁ mm 1050x1793x x1830x x140x1804 kg Przyłącza Ogrzewanie - R 5/4 GZ R 5/4 GZ R 6/4 GZ Czynnik chłodniczy Długość węża kondensatu z urządzenia Typ R407C R407C R404A Całkowity ciężar wypełnienia kg 6,8 9,8 13,0 mm / m 30 / 1 30 / 1 30 / 1 Moc grzałki kw Zasilanie Pompa ciepła A 3~/N/PE/400V/ elektryczne 5) 50Hz/C0 3~/N/PE/400V/ 50Hz/C5 3~/N/PE/400V/ 50Hz/C3 Napięcie sterujące A 1~/N/PE/30V/ 50Hz/B10 1~/N/PE/30V/ 50Hz/B10 1~/N/PE/30V/ 50Hz/B10 Grzałka elektryczna A 3~/N/PE/400V/ 50Hz/B16 3~/N/PE/400V/ 50Hz/B16 - Rodzaj ochrony - IP 4 IP 4 IP 4 Znamionowy pobór mocy pompy ciepła 5) A7/W35 kw 5,0 7,0 8,75 Prąd rozruchowy bezpośrednio A 51, z łagodnym rozruchem A Prąd znamionowy 5) Maksymalny prąd urządzenia A7/W35 / cosϑ A / 10,3 / 0,7 14,4 / 0,7 16,8 / 0,75 A 18,0 4,5 8,0 Europejskie przepisy bezpieczeństwa patrz deklaracja zgodności CE Tab. 4 Dane techniczne Logatherm WPL 18 A, WPL 5 A, WPL 31 A 1) zależnie od tolerancji konstrukcyjnej i przepływu ) Zasilanie wody grzewczej 3) wg EN ) dwie sprężarki 5) Przestrzegać przepisów miejscowych patrz deklaracja zgodności CE patrz deklaracja zgodności CE 18 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

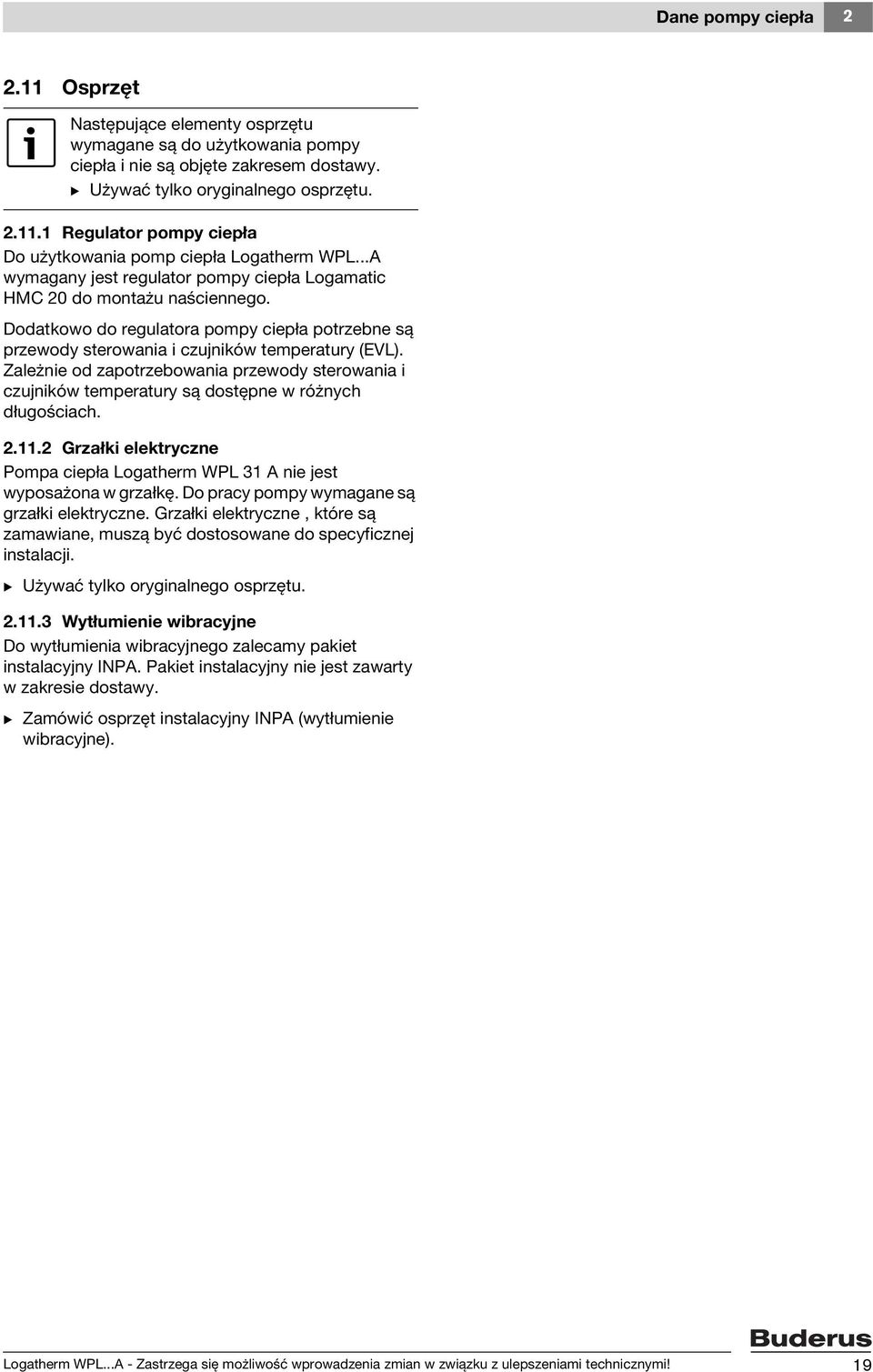

19 Dane pompy ciepła.11 Osprzęt Następujące elementy osprzętu wymagane są do użytkowania pompy ciepła i nie są objęte zakresem dostawy. B Używać tylko oryginalnego osprzętu Regulator pompy ciepła Do użytkowania pomp ciepła Logatherm WPL...A wymagany jest regulator pompy ciepła Logamatic HMC 0 do montażu naściennego. Dodatkowo do regulatora pompy ciepła potrzebne są przewody sterowania i czujników temperatury (EVL). Zależnie od zapotrzebowania przewody sterowania i czujników temperatury są dostępne w różnych długościach..11. Grzałki elektryczne Pompa ciepła Logatherm WPL 31 A nie jest wyposażona w grzałkę. Do pracy pompy wymagane są grzałki elektryczne. Grzałki elektryczne, które są zamawiane, muszą być dostosowane do specyficznej instalacji. B Używać tylko oryginalnego osprzętu Wytłumienie wibracyjne Do wytłumienia wibracyjnego zalecamy pakiet instalacyjny INPA. Pakiet instalacyjny nie jest zawarty w zakresie dostawy. B Zamówić osprzęt instalacyjny INPA (wytłumienie wibracyjne). Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 19

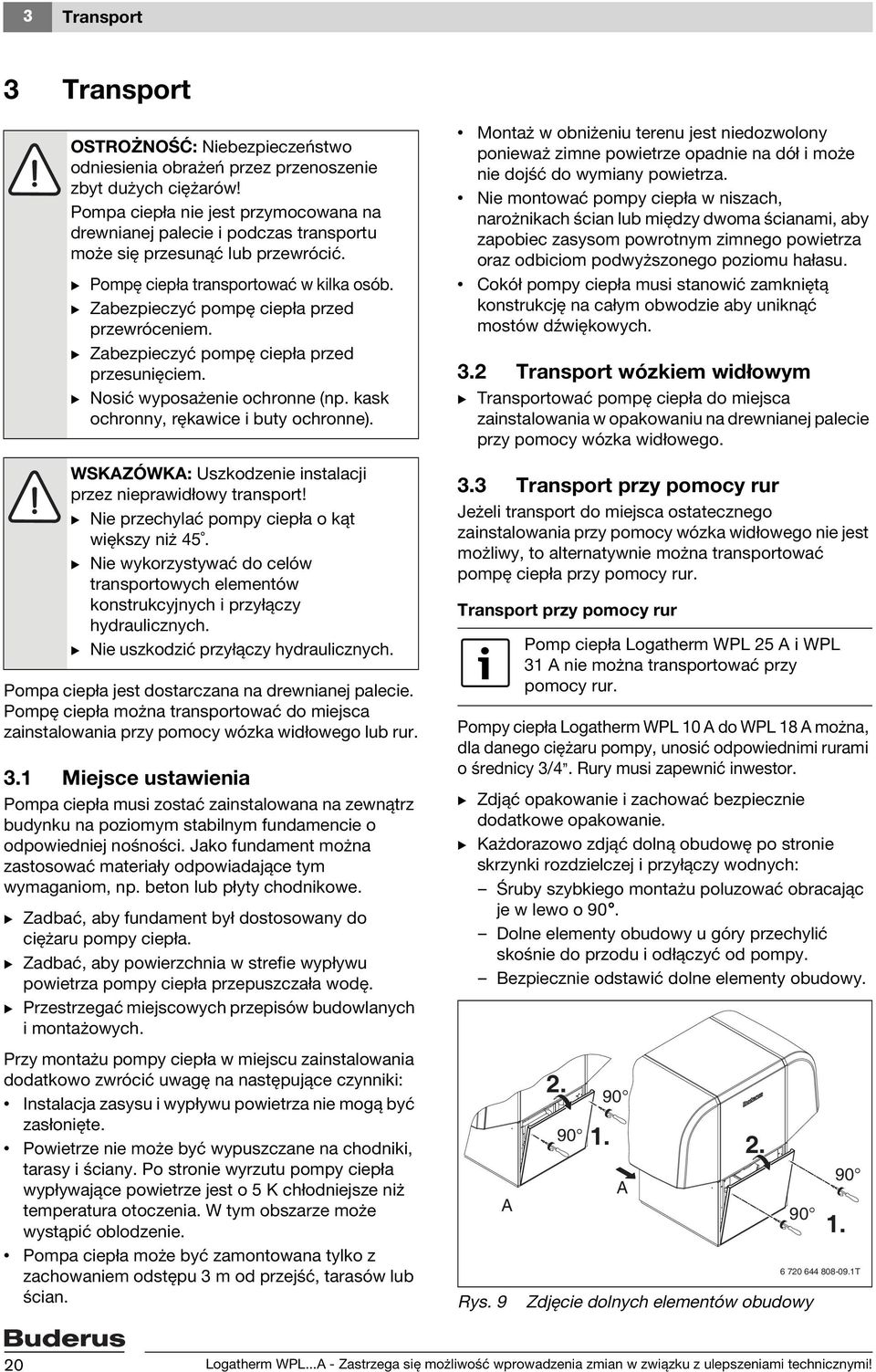

20 3 Transport 3 Transport OSTROŻNOŚĆ: Niebezpieczeństwo odniesienia obrażeń przez przenoszenie zbyt dużych ciężarów! Pompa ciepła nie jest przymocowana na drewnianej palecie i podczas transportu może się przesunąć lub przewrócić. B Pompę ciepła transportować w kilka osób. B Zabezpieczyć pompę ciepła przed przewróceniem. B Zabezpieczyć pompę ciepła przed przesunięciem. B Nosić wyposażenie ochronne (np. kask ochronny, rękawice i buty ochronne). WSKAZÓWKA: Uszkodzenie instalacji przez nieprawidłowy transport! B Nie przechylać pompy ciepła o kąt większy niż 45. B Nie wykorzystywać do celów transportowych elementów konstrukcyjnych i przyłączy hydraulicznych. B Nie uszkodzić przyłączy hydraulicznych. Pompa ciepła jest dostarczana na drewnianej palecie. Pompę ciepła można transportować do miejsca zainstalowania przy pomocy wózka widłowego lub rur. 3.1 Miejsce ustawienia Pompa ciepła musi zostać zainstalowana na zewnątrz budynku na poziomym stabilnym fundamencie o odpowiedniej nośności. Jako fundament można zastosować materiały odpowiadające tym wymaganiom, np. beton lub płyty chodnikowe. B Zadbać, aby fundament był dostosowany do ciężaru pompy ciepła. B Zadbać, aby powierzchnia w strefie wypływu powietrza pompy ciepła przepuszczała wodę. B Przestrzegać miejscowych przepisów budowlanych i montażowych. Przy montażu pompy ciepła w miejscu zainstalowania dodatkowo zwrócić uwagę na następujące czynniki: Instalacja zasysu i wypływu powietrza nie mogą być zasłonięte. Powietrze nie może być wypuszczane na chodniki, tarasy i ściany. Po stronie wyrzutu pompy ciepła wypływające powietrze jest o 5 K chłodniejsze niż temperatura otoczenia. W tym obszarze może wystąpić oblodzenie. Pompa ciepła może być zamontowana tylko z zachowaniem odstępu 3 m od przejść, tarasów lub ścian. Montaż w obniżeniu terenu jest niedozwolony ponieważ zimne powietrze opadnie na dół i może nie dojść do wymiany powietrza. Nie montować pompy ciepła w niszach, narożnikach ścian lub między dwoma ścianami, aby zapobiec zasysom powrotnym zimnego powietrza oraz odbiciom podwyższonego poziomu hałasu. Cokół pompy ciepła musi stanowić zamkniętą konstrukcję na całym obwodzie aby uniknąć mostów dźwiękowych. 3. Transport wózkiem widłowym B Transportować pompę ciepła do miejsca zainstalowania w opakowaniu na drewnianej palecie przy pomocy wózka widłowego. 3.3 Transport przy pomocy rur Jeżeli transport do miejsca ostatecznego zainstalowania przy pomocy wózka widłowego nie jest możliwy, to alternatywnie można transportować pompę ciepła przy pomocy rur. Transport przy pomocy rur Pompy ciepła Logatherm WPL 10 A do WPL 18 A można, dla danego ciężaru pompy, unosić odpowiednimi rurami o średnicy 3/4. Rury musi zapewnić inwestor. B Zdjąć opakowanie i zachować bezpiecznie dodatkowe opakowanie. B Każdorazowo zdjąć dolną obudowę po stronie skrzynki rozdzielczej i przyłączy wodnych: Śruby szybkiego montażu poluzować obracając je w lewo o 90. Dolne elementy obudowy u góry przechylić skośnie do przodu i odłączyć od pompy. Bezpiecznie odstawić dolne elementy obudowy. Rys. 9 A Pomp ciepła Logatherm WPL 5 A i WPL 31 A nie można transportować przy pomocy rur A. 90 Zdjęcie dolnych elementów obudowy T 0 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

21 Transport 3 WSKAZÓWKA: Uszkodzenie instalacji przez nieprawidłowy transport! Wprowadzenie rur do przenoszenia może spowodować uszkodzenie wiązek kablowych i komponentów urządzenia. B Ostrożnie przeprowadzić rury obok wiązek kablowych i komponentów pompy ciepła. Jeżeli w krótkim odstępie czasu nie będą wykonywane dalsze prace montażowe i przyłączeniowe: B zamontować ponownie dolne elementy obudowy przy pomocy śrub szybkiego montażu. B Wprowadzić rury [] po stronie skrzynki rozdzielczej przez otwory [1]. B Wysunąć rury [] po stronie przyłączy wodnych [A] przez otwory [1]. 1 1 A A Rys. 10 Przeprowadzenie rur 1 Otwory Rury T WSKAZÓWKA: Uszkodzenie instalacji przez nieprawidłowy transport! B Przenosić pompę ciepła pionowo. B Zabezpieczyć pompę ciepła przed przesunięciem. B Zadbać, aby przyłącza hydrauliczne fundamentu zostały przeprowadzone przez otwór w podłodze pompy ciepła. OSTROŻNOŚĆ: Niebezpieczeństwo odniesienia obrażeń przez przenoszenie zbyt dużych ciężarów! B Pompę ciepła transportować w kilka osób. B Nosić wyposażenie ochronne (np. kask ochronny, rękawice i buty ochronne). B Pompę ciepła na rurach mogą podnosić co najmniej cztery osoby. B Przenieść pompę do miejsca zainstalowania. B Zamontować pompę ciepła na miejscu zainstalowania na fundamencie. B Zapewnić, aby rama podstawy pompy płasko przylegała do fundamentu. B Ostrożnie wyciągnąć rury. Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 1

22 4 Przepisy 4 Przepisy Należy przestrzegać następujących dyrektyw i przepisów: Przepisy miejscowe oraz wymagane przez odpowiedniego dostawcę energii elektrycznej (EVU) wraz z przynależnymi przepisami specjalnymi (TAB) TA Hałas Instrukcja techniczna ochrony p. hałasem - (ogólne przepisy administracyjne dotyczące emisji) Krajowe przepisy budowlane EnEG (Ustawa o oszczędzaniu energii) EnEV (Zarządzenie o izolacji cieplnej oraz oszczędnych instalacjach w budynkach) EN (Bezpieczeństwo urządzeń elektrycznych do użytku domowego i celów podobnych) część1 (Wymagania ogólne) część -40 (Szczególne wymagania dla elektrycznych pomp ciepła, urządzeń klimatyzacyjnych i osuszaczy powietrza) EN 188 (Instalacje ogrzewcze w budynkach - projektowanie instalacji ogrzewczych i przygotowania c.w.u.) Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

23 Montaż 5 5 Montaż 5.1 Ustawienie pompy ciepła OSTROŻNOŚĆ: Niebezpieczeństwo odniesienia obrażeń przez nieprawidłowe ustawienie! B Pompy ciepła mogą być ustawiane tylko przez uprawnioną firmę instalacyjną. B Pompę ciepła montować w kilka osób. B Stosować się do danych o poziomie hałasu pomp ciepła. B Pompę ciepła zamontować tak, aby wyrzut powietrza nie był skierowany w stronę dróg przemieszczania się ludzi. B Przestrzegać miejscowych przepisów dotyczących zapobiegania wypadkom, przepisów prawnych oraz rozporządzeń i dyrektyw. WSKAZÓWKA: Uszkodzenie instalacji z powodu niewłaściwego montażu! B Pompę ciepła montować tylko na zewnątrz budynków B Nie przechylać pompy ciepła o kąt większy niż 45. B Stosować się do planu montażu dla danego typu pompy ( roz. 9., str. 44). B Zwrócić uwagę na wysokość konstrukcyjną i odstępy minimalne. B Zapewnić zawsze dostęp do pompy po stronie skrzynki rozdzielczej. B Zdjąć opakowanie i zachować bezpiecznie dodatkowe opakowanie. B Opakowanie utylizować zgodnie z wymaganiami ochrony środowiska. 5. Podłączenie obiegu grzewczego NIEBEZPIECZEŃSTWO: Zagrożenie dla życia przez prąd elektryczny! B wyłączyć wszystkie fazy zasilania sieciowego i zabezpieczyć przed przypadkowym ponownym załączeniem. B Podłączenie elektryczne i prace na instalacji elektrycznej zlecać tylko uprawnionemu elektrykowi. WSKAZÓWKA: Uszkodzenie instalacji z powodu niewłaściwego montażu! B Włączyć pompę ciepła w obieg grzewczy zgodnie ze schematem układu hydralicznego w zależności od pompy ciepła ( roz. 9.5, str. 66). B Zabezpieczyć przyłącza w pompie ciepła przed przekręceniem. B Sprawdzić, czy przekroje i długości rur obiegu grzewczego są wystarczająco dobrane (włącznie z przewodami uziemienia między pompą ciepła i budynkiem). W celu oddzielenia obiegu źródła od obiegu odbioru należy zamontować równoległy zbiornik buforowy. Pompa obiegowa między pompą ciepła a zbiornikiem buforowym musi mieć możliwość regulacji, aby dostarczyć co najmniej taki przepływ, jaki wymagany jest dla pompy ciepła. Pompy obiegu grzewczego za zbiornikiem buforowym muszą być wysokowydajnymi pompami obiegowymi, które podłączane są do regulatora pompy ciepła przez zewnętrzny przekaźnik. Aby zabezpieczyć obieg grzewczy przed zanieczyszczeniami i osadami a tym samym przed usterkami w pracy: B starannie przepłukać obieg grzewczy ( roz. 6.3, str. 34). Jeżeli przy transporcie nie zostały jeszcze zdemontowane dolne obudowy po stronie skrzynki rozdzielczej i przyłączy wodnych: B Każdorazowo zdjąć dolną obudowę na po stronie skrzynki rozdzielczej i przyłączy wodnych: Śruby szybkiego montażu poluzować obracając je w lewo o 90. Dolne elementy obudowy u góry przechylić skośnie do przodu i odłączyć od pompy. Bezpiecznie odstawić dolne elementy obudowy. Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 3

24 5 Montaż. 90 A A T Rys. 11 Zdjęcie dolnych elementów obudowy B zamontować urządzenia odcinające na wypływie wody grzewczej (zasilanie) [1] i na dopływie wody grzewczej (powrót) [] pompy ciepła. 1 Rys. 13 Logatherm WPL 14 A do WPL 5 A: przyłącza dla obiegu grzewczego z tyłu pompy ciepła 1 Wypływ zasilania wody grzewczej Dopływ powrotu wody grzewczej 3 Wąż kondensatu T T Rys. 1 Logatherm WPL 10 A i WPL 1 A: przyłącza dla obiegu grzewczego z tyłu pompy ciepła 1 Dopływ powrotu wody grzewczej Wypływ zasilania wody grzewczej 3 Wąż kondensatu 1 3 Rys. 14 Logatherm WPL 31 A: przyłącza dla obiegu grzewczego z tyłu pompy ciepła 1 Wąż kondensatu Dopływ powrotu wody grzewczej 3 Wypływ zasilania wody grzewczej T Dzięki zamontowaniu urządzenia odcinającego w razie potrzeby można przepłukać skraplacz pompy ciepła. Płukanie skraplacza może wykonać tylko serwis! Aby uniknąć przeniesienia dźwięku materiałowego na stałe orurowanie pompy: B podłączyć stałe orurowanie obiegu grzewczego poprzez wytłumienie wibracyjne (osprzęt). B Węże wytłumienia wibracyjnego na powierzchni 1/4 koła (90 ). 4 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

25 Montaż Podłączenie odpływu kondensatu Kondensat wytrącany z powietrza musi być odprowadzony rurą kondensatu o średnicy co najmniej 50 mm z zachowaniem ochrony przed zamarzaniem. W przypadku podłoża przepuszczającego wodę wystarczy, aby rurę kondensatu wpuścić w ziemię na głębokość co najmniej 90 cm. Odprowadzenie do kanalizacji dopuszczalne jest tylko przez syfon lejkowy, który w każdej chwili musi być dostępny. B Wąż kondensatu ułożyć w pompie ciepła w taki sposób, aby nie miał on styczności z rurami czynnika chłodniczego. B Zadbać, aby był odpływ kondensatu miał zabezpieczenie przed zamarznięciem. Jeżeli kondensat odprowadzany jest do drenażu lub do kanalizacji: B zwrócić uwagę, aby tak ułożyć rury ze spadkiem oraz zabezpieczyć je przed zamarznięciem. 5.. Montaż zabezpieczenia ciśnieniowego B Zamontować zawór bezpieczeństwa i naczynie wzbiorcze zgodnie z miejscowymi normami i dyrektywami. B Zamontować zawory napełniająco-spustowe i zwrotne w obiegu grzewczym Montaż zbiornika buforowego Zalecenie: w celu oddzielenia obiegu źródła od obiegu odbioru należy zamontować równoległy zbiornik buforowy. Równoległy zbiornik buforowy Logalux PS00EW przeznaczony jest dla pomp ciepła Logatherm WPL 10 do 18 A, Logalux PS500EW dla pomp ciepła Logatherm WPL 5 do 31 A. Zakres dostawy równoległego zbiornika buforowego obejmuje zewnętrzny czujnik temperatury powrotu Montaż pomp obiegowych Obieg źródła musi być oddzielony od obiegu odbioru. B Zamontować stopniową pompę obiegową przed zbiornikiem buforowym. B Zamontować wysokowydajną pompę obiegową za równoległym zbiornikiem buforowym. B Podłączyć wysokowydajną pompę przez zewnętrzny przekaźnik do regulatora pompy ciepła Przygotowanie c.w.u. Przygotowanie c.w.u. przy pomocy pompy ciepła wymaga dodatkowo (równolegle) do obiegu grzewczego kolejnego obiegu. Przy włączeniu zbiornika buforowego w instalację zwrócić uwagę, aby ładowanie c.w.u. nie odbywało się przez zbiornik buforowy obiegu grzewczego. Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 5

26 5 Montaż 5.3 Montaż regulatora pompy ciepła A B ,5 Rys. 15 Wymiary regulatora pompy ciepła dla montażu naściennego (wszystkie wymiary w mm) Regulator pompy ciepła HMC 0 nie należy do zakresu dostawy i mu być zamawiany osobno. OSTROŻNOŚĆ: Niebezpieczeństwo odniesienia obrażeń przez nieprawidłowy montaż! B Zlecić montaż regulatora pompy ciepła na ścianie tylko uprawnionej firmie instalacyjnej. B Przestrzegać miejscowych przepisów dotyczących zapobiegania wypadkom, przepisów prawnych oraz rozporządzeń i dyrektyw. NIEBEZPIECZEŃSTWO: Zagrożenie życia przez porażenie prądem! B Sprawdzić, czy w miejscu montażu regulatora nie znajdują się przewody podtynkowe. B Szablony otworów ustawić w taki sposób, aby w trakcie następnych czynności montażowych nie nawiercić lub uszkodzić żadnych przewodów podtynkowych T B Ustawić szablon otworów w tym miejscu, gdzie ma być zamontowany regulator pompy ciepła. Po prawej i lewej stronie szablonu otworów musi być co najmniej cm wolnej przestrzeni, aby boczne śruby mocujące pokrywy urządzenia miały wystarczającą ilość miejsca. B Zamocować szablon otworów do ściany taśmą klejącą. B Wywiercić otwory o średnicy co najmniej 6 mm i głębokości minimum 55 mm. B Zdjąć szablon otworów ze ściany. B Wbić kołki w otwory. B Wkręcić śruby. Zachować przy tym odstęp 10 mm od podłoża do łba śruby. WSKAZÓWKA: Uszkodzenie instalacji z powodu niewłaściwego montażu! B Zadbać, aby śruby były mocno osadzone w podłożu. WSKAZÓWKA: Uszkodzenie instalacji przez mróz i korozję! B Zamontować regulator pompy ciepła tylko w pomieszczeniu zabezpieczonym przed mrozem, suchym i odpornym na warunki pogodowe. 6 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

27 Montaż 5 B Każdorazowo poluzować śruby mocujące w górnej i dolnej części pokrywy obudowy Podłączenie elektryczne regulatora Jeżeli pompy ciepła Logatherm WPL 10 do 5 A użytkowane są wraz z równoległym zbiornikiem buforowym i kotłem grzewczym, wymagane jest sterowanie zewnętrzne. Zapobiega to użytkowania grzałki w pompach ciepła wraz z kotłem grzewczym. B Przy podłączeniu elektrycznym regulatora pompy ciepła uwzględnić sterowanie zewnętrzne ( Wykonanie zewnętrznego sterowania specjalnego, str. 8). B Każdorazowo poluzować śruby mocujące w górnej i dolnej części pokrywy obudowy ( rys. 16). B Zdjąć pokrywę obudowy i zabezpieczyć ją T Rys. 16 Śruby mocujące pokrywy obudowy B Zdjąć pokrywę obudowy i zabezpieczyć ją. B Zawiesić regulator pompy ciepła na śrubach na ścianie. B Mocno dokręcić śruby T Rys. 18 Podłączenie elektryczne regulatora pompy ciepła T Rys. 17 Zawieszenie regulatora pompy ciepła Jeżeli instalacja elektryczna nie jest dokonywana w bezpośrednim przyłączu: B Założyć pokrywę obudowy i dociągnąć górne oraz dolne śruby mocujące. 1 Blok zaciskowy dla zasilania I ~/N/PE/30 V Płyta sterująca regulatora pompy ciepła 3 Gniazdo X5: przyłącze przewodu czujnikowego do pompy ciepła 4 Miejsce wtykowe dla opcjonalnej płyty dodatkowej HMC 0 Z 5 Mostek EVU (trzeba go usunąć przy podłączeniu zestyku bezpotencjałowego) - wlot kabla z kabłąkiem 6 Gniazdo X1: przyłącze przewodu sterującego 30 V do pompy ciepła 7 Kanały kablowe z pokrywami 8 Dławik 9 Gniazdo X3: zaciski przyłączeniowe B Zdjąć pokrywy kanałów kablowych [7]. Jeżeli pompy ciepła Logatherm WPL 10 do 5 A użytkowane są wraz z równoległym zbiornikiem buforowym i kotłem grzewczym, to przy podłączaniu przewodu sterującego 30 V do regulatora pompy ciepła trzeba uwzględnić sterowanie zewnętrzne ( Wykonanie zewnętrznego sterowania specjalnego, str. 8). Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 7

28 5 Montaż B Włożyć białą wtyczkę przewodu sterującego 30 V, prowadzącego do pompy ciepła, do gniazda X1[6]. B Pojedyncze zakończenie kabla włożyć na zacisk ZWE1 w gnieździe X3 [9]. B Przeprowadzić przewód sterujący 30 V przez kanały kablowe [7] w dół i przez dławik [8] na zewnątrz. WSKAZÓWKA: Uszkodzenie instalacji przez niekompatybilne elementy! Wtyczka X5 i zaciski śrubowe X4 regulatora pompy ciepła są pod niskim napięciem. B Używać tylko oryginalnych czujników producenta (klasa ochrony II). B Włożyć białą wtyczkę przewodu czujnikowego w gniazdo X5 [3]. B Przeprowadzić przewód czujnika przez kanały kablowe [7] w dół i przez dławik [8] na zewnątrz. B Przymocować przewód zasilający 30 V w bloku zaciskowym zasilania [1]. Blok zaciskowy posiada zaciski sprężynowe do maks.,5 mm. B Zdjąć izolację przewodu tak, aby koniec izolację znajdował się między krawędzią uszczelniającą a kanałem kablowym. B W razie potrzeby zamontować zewnętrzne kable zgodnie z planami zacisków ( roz. 9.3, str. 48). B Założyć pokrywy kanałów kablowych. B Założyć pokrywę obudowy i dociągnąć górne oraz dolne śruby mocujące Wykonanie zewnętrznego sterowania specjalnego Jeżeli pompy ciepła Logatherm WPL 10 do 5 A są użytkowane wraz z równoległym zbiornikiem buforowym i kotłem grzewczym ( układ hydrauliczny 3, str.69), to przy podłączaniu przewodu sterującego 30 V do regulatora pompy ciepła trzeba uwzględnić sterowanie zewnętrzne. Kocioł grzewczy powinien przejąć funkcję dogrzewania w trybie grzewczym oraz dezynfekcji termicznej c.w.u. Aby wewnętrzna grzałka w pompach ciepła Logatherm WPL 10 do 5 A nie załączała się równolegle, wymagane jest sterowanie zewnętrzne. Każdy styk w gnieździe X1 [1] na płycie głównej regulatora pompy ciepła [4] steruje jedną funkcją lub jednym elementem pompy ciepła. Trzeci zestyk od lewej strony w środkowym rzędzie [3] steruje II źródłem ciepła 1 (ZWE 1). 1 Zewnętrzne sterowanie specjalne trzeba wykonać tylko przy pompach ciepła Logatherm WPL 10 do 5 A, które użytkowane są z równoległym zbiornikiem buforowym i kotłem grzewczym. WSKAZÓWKA: Uszkodzenia instalacji przed naciąg przewodów! B Wszystkie przewody podłączane do regulatora pompy ciepła poprowadzić do pompy w kanałach kablowych. 4 3 Rys. 19 Wykonanie sterowania zewnętrznego T 1 Gniazdo X1: przyłącze przewodu sterującego 30 V do pompy ciepła Gniazdo X3: zaciski przyłączeniowe 3 Zestyk dla II źródła ciepła 1 (ZWE 1) 4 Płyta regulatora pompy ciepła 8 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

29 Montaż 5 B Rozciąć szczypcami kabel [1] w białej wtyczce przewodu sterującego 30 V [], prowadzący do 3. zestyku od lewej strony w środkowym rzędzie [3]. B Utworzyć zewnętrzne połączenie między zaciskiem przyłączeniowym ZWE1 [4] i przekaźnikiem K11. ZWE1 ZUP L K11 K1 K11 1 K11 K1 1 ZUP N N T 3 Rys. 0 Rozcięcie kabla T 1 Rozcięty kabel w białej wtyczce przewodu sterującego 30 V Biała wtyczka przewodu sterującego 30 V 3 Zestyk dla II źródła ciepła 1 (ZWE 1) B W razie potrzeby zaizolować wolną końcówkę kabla w gnieździe X1. B Rozdzielony kabel [3] przewodu sterującego podłączyć zewnętrzne do zacisku przyłączeniowego ZWE [5] gniazda X3 [4]. Rys. Wskazówka dotycząca instalacji elektrycznej 1 Kocioł olejowy lub gazowy Jeżeli kocioł otrzyma sygnał zapotrzebowania ciepła (ZWE1), to przekaźnik K11 zewrze się. Równocześnie generowane jest zapotrzebowanie na ciepło dla dodatkowej pompy obiegu grzewczego (ZUP). W normalnym trybie grzewczym dodatkowa pompa obiegu grzewczego i sprężarka pracują razem. Jeżeli wystąpi zapotrzebowanie na ciepło, to przekaźnik K1 zewrze się. Dodatkowa pompa obiegu grzewczego pracuje razem ze sprężarką. HUP FP1 ZUP BUP VBO ZW1 Z MA1 MZ1 ZIP Rys. 1 Podłączenie rozciętego kabla 1 Biała wtyczka przewodu sterującego 30 V Zestyk dla II źródła ciepła 1 (ZWE 1) 3 Rozcięty kabel przewodu sterującego 4 Gniazdo X3: zaciski przyłączeniowe 5 Zacisk przyłączeniowy ZWE T Aby można było wygenerować zapotrzebowanie ciepła dla kotła poprzez regulator pompy ciepła, należy zainstalować dwa zewnętrzne przekaźniki. Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 9

30 5 Montaż 5.4 Podłączenie elektryczne Wszystkie urządzenia regulacyjne, serujące i zabezpieczające pompy ciepła są na gotowo okablowane i sprawdzone. NIEBEZPIECZEŃSTWO: Zagrożenie życia przez porażenie prądem! B Podłączenie elektryczne i prace na instalacji elektrycznej zlecać tylko uprawnionemu elektrykowi. B wyłączyć wszystkie fazy zasilania sieciowego i zabezpieczyć przed przypadkowym ponownym załączeniem. B Przestrzegać obowiązujących przepisów EN, PN. B Przestrzegać obowiązujących przepisów miejscowych. B Stosować się do technicznych warunków podłączenia wyznaczonych przez dostawcę energii! T Rys. 3 Zdjąć dolną obudowę po stronie c.w.u. B Otworzyć gniazdo przyłączeniowe. Podłączenie przewodu zasilającego WSKAZÓWKA: Uszkodzenie instalacji przez nieprawidłowe podłączenie elektryczne! B Podłączenie elektryczne wykonać zgodnie ze schematem zacisków oraz schematem ideowym odpowiedniej pompy ciepła ( roz. 9.3 i roz. 9.4, str. 48). B Zapewnić prawidłową kolejność faz dla pracy sprężarki. B Zasilanie główne pompy ciepła podłączyć poprzez 3-biegunowy bezpiecznik automatyczny z odstępem zestyków min. 3 mm. B Zwrócić uwagę na poziom prądu rozruchu B W przypadku sieci 3~30V zadbać, aby użyte wyłączniki ochronne FI były uniwersalne. 1 Rys. 4 Logatherm WPL 10 A i WPL 1 A: otwarcie gniazda przyłączeniowego 1 Gniazdo przyłączeniowe grzałki Gniazdo przyłączeniowe sprężarki T Przy pompach ciepła Logatherm WPL 10 do 5 A wewnętrzna grzałka musi posiadać osobne zasilanie elektryczne. Przyłącze mocy podłączane jest w gnieździe przyłączeniowym po stronie przyłączy wodnych. B Zdjąć dolną obudowę po stronie c.w.u. Śruby szybkiego montażu poluzować obracając je w lewo o 90. Dolną obudowę przechylić u góry do przodu i odwiesić. Odstawić bezpiecznie dolną obudowę. 30 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

31 Montaż Podłączenie przewodów sterujących i czujnikowych od strony pompy ciepła 1 Rys. 5 Logatherm WPL 14 A do WPL 5 A: otwarcie gniazda przyłączeniowego 1 Gniazdo przyłączeniowe grzałki Gniazdo przyłączeniowe sprężarki T NIEBEZPIECZEŃSTWO: Zagrożenie życia przez porażenie prądem! B Podłączenie elektryczne i prace na instalacji elektrycznej zlecać tylko uprawnionemu elektrykowi. B wyłączyć wszystkie fazy zasilania sieciowego i zabezpieczyć przed przypadkowym ponownym załączeniem. B Przestrzegać obowiązujących przepisów EN, PN. B Przestrzegać obowiązujących przepisów miejscowych. B Stosować się do technicznych warunków podłączenia wyznaczonych przez dostawcę energii! Aby można było zdjąć skrzynkę rozdzielczą w przypadku ingerencji serwisu, przewody sterujące i czujnikowe w pompie ciepła muszą mieć naddatek 15 cm. 1 Rys. 6 Logatherm WPL 31 A: otwarcie gniazda przyłączeniowego 1 Gniazdo przyłączeniowe grzałki Gniazdo przyłączeniowe sprężarki T Połączenie między pompą ciepła i regulatorem pompy ciepła Logamatic HMC 0 do montażu naściennego tworzone jest przy pomocy przewodów sterujących i czujnikowych. B Przewody sterujące i czujnikowe podłączyć obydwiema czarnymi wtyczkami do dwóch przyłączy wtykowych elektrycznej skrzynki rozdzielczej. W pompie ciepła Logatherm WPL 31 A grzałka i stycznik muszą zostać dostarczone przez inwestora. B Podłączyć przewód elektryczny do gniazda przyłączeniowego. B Zamknąć gniazdo przyłączeniowe. B Położyć przewód elektryczny w rurze ochronnej aż do przepustu do budynku i stąd aż do skrzynki bezpieczeństwa. B Podłączyć przewód elektryczny do zasilania elektrycznego. Rys. 7 Logatherm WPL 10 do 14 A: podłączenie przewodów sterujących i czujnikowych do skrzynki rozdzielczej A A T Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 31

32 5 Montaż A Dolne elementy obudowy ustawić każdorazowo skośnie w ramie, Przechylić dolne obudowy na ramę. Śruby szybkiego montażu poluzować obracając je w prawo o 90. A T Rys. 8 Logatherm WPL 18 do 31A: podłączenie przewodów sterujących i czujnikowych do skrzynki rozdzielczej B Poprowadzić przewody sterujące i czujnikowe we wnętrzu pompy ciepła kanałem kablowym do pompy ciepła po stronie przyłączy wodnych T Rys. 30 Montaż dolnej obudowy T 5.6 Izolacja hydrauliczna przyłączy B Wykonać izolację hydrauliczną przyłączy zgodnie z obowiązującymi miejscowymi normami i dyrektywami. B Ułożyć orurowanie stałe obiegu grzewczego na obszarze zewnętrznym poniżej granicy zamarzania. B Sprawdzić szczelność wszystkich przyłączy hydraulicznych. B Wykonać próbę ciśnienia. B Zaizolować wytłumienie wibracyjne (pakiet instalacyjny INPA; osprzęt) i stałe orurowanie obiegu grzewczego na obszarze zewnętrznym, tak aby były szczelne na opary i dyfuzję. B Zaizolować wszystkie pozostałe przyłącza, połączenia i przewody obiegu grzewczego oraz źródła ciepła. Rys. 9 Kanał kablowy B Wyciągnąć przewody sterujące i czujnikowe z wnętrza pompy ciepła. B Położyć przewody sterujące i czujnikowe w rurze ochronnej aż do przepustu do budynku i stąd do regulatora pompy ciepła do montaż naściennego. B Podłączyć przewody sterujące i czujnikowe białymi wtyczkami na płycie regulatora pompy ciepła. Wtyczki są konstrukcyjne zabezpieczone przed pomyleniem biegunów. Puste, nie używane, rury muszą zostać uszczelnione od strony urządzenia. B Zamontować ponownie dolne obudowy na pompie ciepła. 3 Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi!

33 Uruchomienie 6 6 Uruchomienie 6.1 Uruchomienie pompy ciepła WSKAZÓWKA: Uszkodzenie instalacji przez nieprawidłowe uruchomienie! B Pompę ciepła uruchomić tylko przy zamontowanej kierownicy powietrza i zamkniętej obudowie. B Pompę ciepła może uruchomić tylko serwis lub uprawniona firma instalacyjna. 6. Sprawdzenie ogranicznika temperatury bezpieczeństwa Na grzałce zamontowano ogranicznik temperatury bezpieczeństwa [1]. Jest on zależny od typu pompy ciepła. Przy awarii pompy ciepła lub przy powietrzu w pompie ciepła: B Sprawdzić, czy odskoczył przycisk reset [] ogranicznika temperatury bezpieczeństwa. Podczas uruchomienia należy wypełniać protokół uruchomienia ( roz. 9.7, str. 75). Aby uniknąć uszkodzenia pompy ciepła: B Dokładnie zastosować się do listy kontrolnej montażu i uruchomienia ( roz. 9.6, str. 73) i sprawdzić instalacje: zapewniono prawidłową kolejność faz zasilania elektrycznego zasilania obciążenia (sprężarka). wykonano ustawienie i montaż pompy ciepła zgodnie z wytycznymi niniejszej instrukcji montażu i konserwacji. wykonano instalacje elektryczne w sposób fachowy i zgodny z przepisami. zainstalowano 3-biegunowy bezpiecznik automatyczny z odstępem dla otwarcia zestyku 3 mm. przepłukano, napełniono i dokładnie odpowietrzono obieg grzewczy. wszystkie zasuwy i urządzenia odcinające obiegu grzewczego są otwarte. wszystkie instalacje rurowe i komponenty pompy ciepła są szczelne. wszystkie komponenty instalacji powietrznej są wolne od osadów i zanieczyszczeń. wewnętrzna grzałka w pompach ciepła Logatherm WPL 10 do 5 A musi dysponować własnym osobnym zasilaniem elektrycznym. 1 Rys. 31 Przycisk reset ogranicznika temperatury bezpieczeństwa 1 Ogranicznik temperatury maksymalnej STB Przycisk reset T B W razie potrzeby ponownie nacisnąć przycisk reset [] ogranicznika temperatury bezpieczeństwa. Logatherm WPL...A - Zastrzega się możliwość wprowadzenia zmian w związku z ulepszeniami technicznymi! 33
