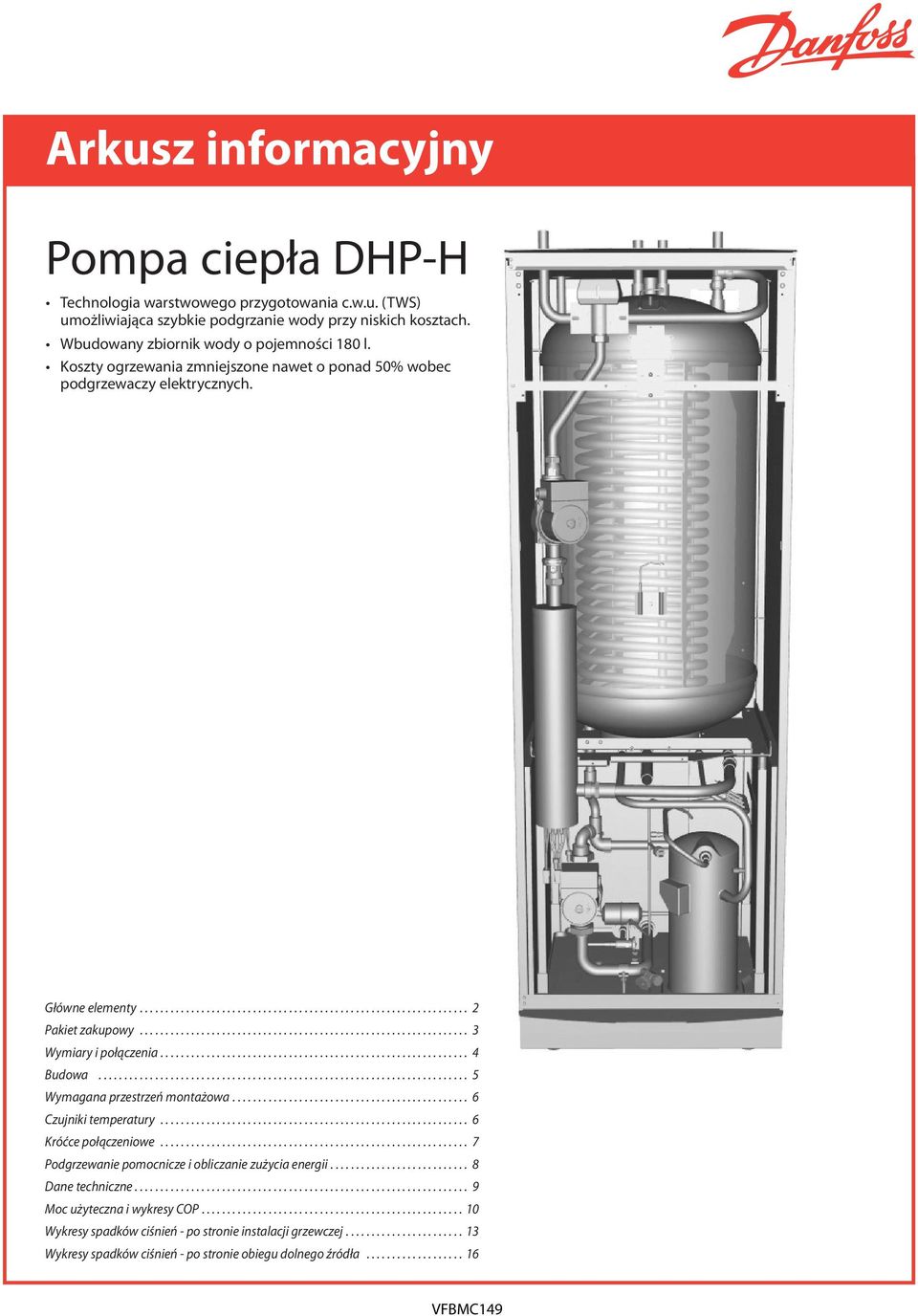

1 rkusz informacyjny Pompa ciepła HP-H Technologia warstwowego przygotowania c.w.u. (TWS) umożliwiająca szybkie podgrzanie wody przy niskich kosztach. Wbudowany zbiornik wody o pojemności 180 l. Koszty ogrzewania zmniejszone nawet o ponad 50% wobec podgrzewaczy elektrycznych. Główne elementy... 2 Pakiet zakupowy... 3 Wymiary i połączenia... 4 udowa... 5 Wymagana przestrzeń montażowa... 6 zujniki temperatury... 6 Króćce połączeniowe... 7 Podgrzewanie pomocnicze i obliczanie zużycia energii... 8 ane techniczne... 9 Moc użyteczna i wykresy Wykresy spadków ciśnień - po stronie instalacji grzewczej Wykresy spadków ciśnień - po stronie obiegu dolnego źródła VM149

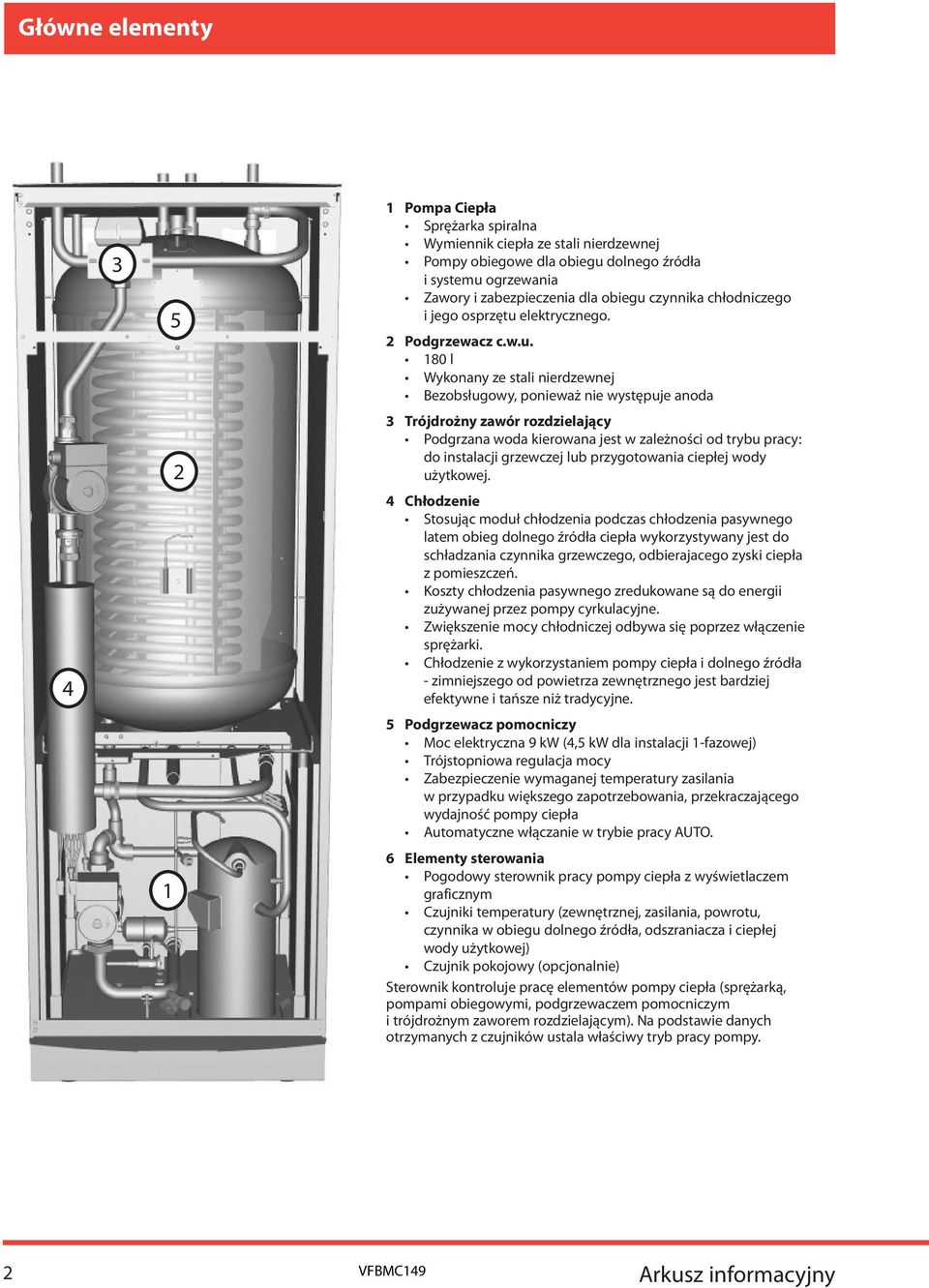

2 Główne elementy Pompa iepła Sprężarka spiralna Wymiennik ciepła ze stali nierdzewnej Pompy obiegowe dla obiegu dolnego źródła i systemu ogrzewania Zawory i zabezpieczenia dla obiegu czynnika chłodniczego i jego osprzętu elektrycznego. 2 Podgrzewacz c.w.u. 180 l Wykonany ze stali nierdzewnej ezobsługowy, ponieważ nie występuje anoda 3 Trójdrożny zawór rozdzielający Podgrzana woda kierowana jest w zależności od trybu pracy: do instalacji grzewczej lub przygotowania ciepłej wody użytkowej. 4 hłodzenie Stosując moduł chłodzenia podczas chłodzenia pasywnego latem obieg dolnego źródła ciepła wykorzystywany jest do schładzania czynnika grzewczego, odbierajacego zyski ciepła z pomieszczeń. Koszty chłodzenia pasywnego zredukowane są do energii zużywanej przez pompy cyrkulacyjne. Zwiększenie mocy chłodniczej odbywa się poprzez włączenie sprężarki. hłodzenie z wykorzystaniem pompy ciepła i dolnego źródła - zimniejszego od powietrza zewnętrznego jest bardziej efektywne i tańsze niż tradycyjne. 5 Podgrzewacz pomocniczy Moc elektryczna 9 kw (4,5 kw dla instalacji 1-fazowej) Trójstopniowa regulacja mocy Zabezpieczenie wymaganej temperatury zasilania w przypadku większego zapotrzebowania, przekraczającego wydajność pompy ciepła utomatyczne włączanie w trybie pracy UTO. 6 lementy sterowania Pogodowy sterownik pracy pompy ciepła z wyświetlaczem graficznym zujniki temperatury (zewnętrznej, zasilania, powrotu, czynnika w obiegu dolnego źródła, odszraniacza i ciepłej wody użytkowej) zujnik pokojowy (opcjonalnie) Sterownik kontroluje pracę elementów pompy ciepła (sprężarką, pompami obiegowymi, podgrzewaczem pomocniczym i trójdrożnym zaworem rozdzielającym). Na podstawie danych otrzymanych z czujników ustala właściwy tryb pracy pompy. 2 VM149 rkusz informacyjny

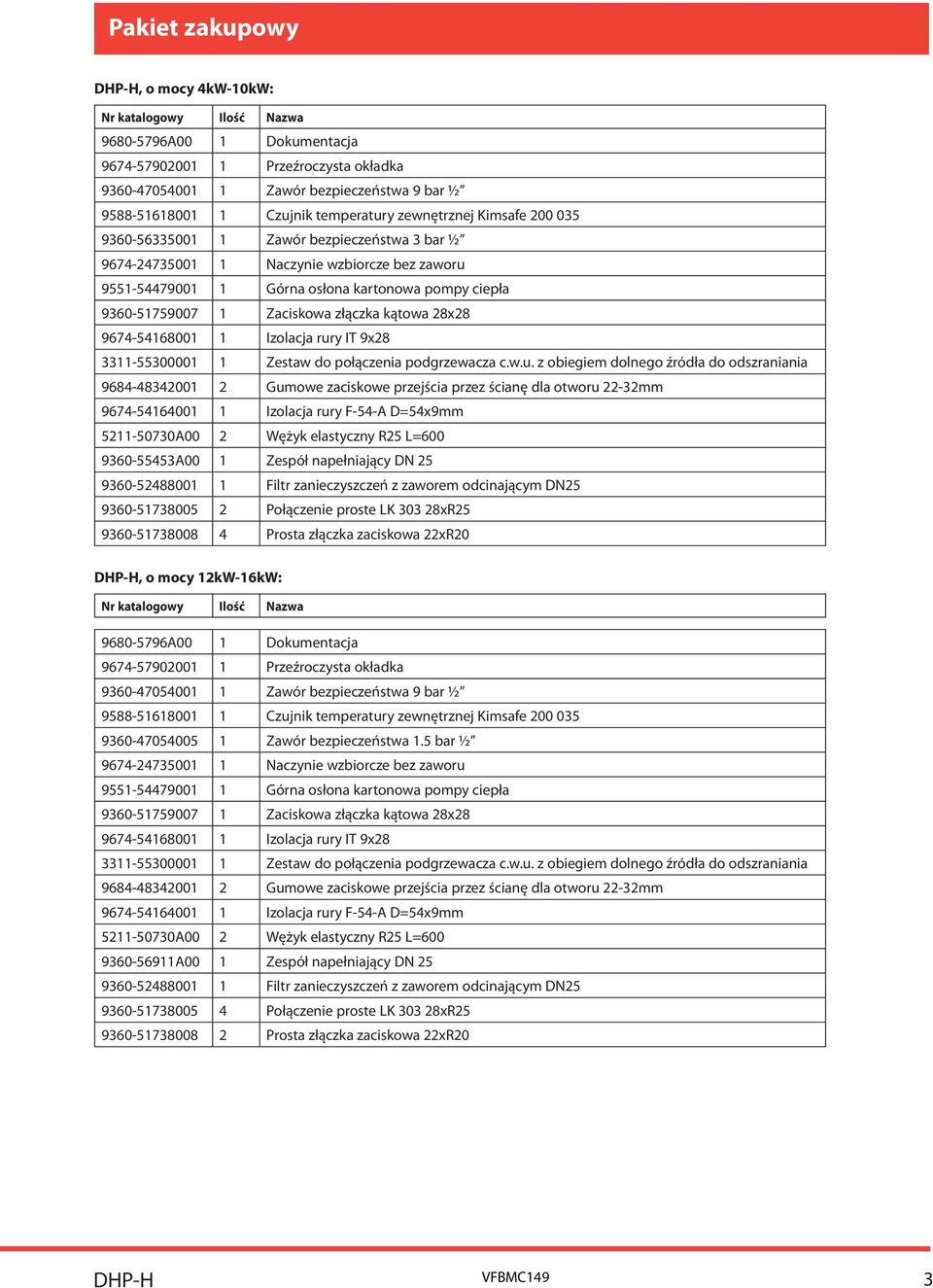

3 Pakiet zakupowy HP-H, o mocy 4kW-10kW: Nr katalogowy Ilość Nazwa okumentacja Przeźroczysta okładka Zawór bezpieczeństwa 9 bar ½ zujnik temperatury zewnętrznej Kimsafe Zawór bezpieczeństwa 3 bar ½ Naczynie wzbiorcze bez zaworu Górna osłona kartonowa pompy ciepła Zaciskowa złączka kątowa 28x Izolacja rury IT 9x Zestaw do połączenia podgrzewacza c.w.u. z obiegiem dolnego źródła do odszraniania Gumowe zaciskowe przejścia przez ścianę dla otworu 22-32mm Izolacja rury -54- =54x9mm Wężyk elastyczny R25 L= Zespół napełniający N iltr zanieczyszczeń z zaworem odcinającym N Połączenie proste LK xR Prosta złączka zaciskowa 22xR20 HP-H, o mocy 12kW-16kW: Nr katalogowy Ilość Nazwa okumentacja Przeźroczysta okładka Zawór bezpieczeństwa 9 bar ½ zujnik temperatury zewnętrznej Kimsafe Zawór bezpieczeństwa 1.5 bar ½ Naczynie wzbiorcze bez zaworu Górna osłona kartonowa pompy ciepła Zaciskowa złączka kątowa 28x Izolacja rury IT 9x Zestaw do połączenia podgrzewacza c.w.u. z obiegiem dolnego źródła do odszraniania Gumowe zaciskowe przejścia przez ścianę dla otworu 22-32mm Izolacja rury -54- =54x9mm Wężyk elastyczny R25 L= Zespół napełniający N iltr zanieczyszczeń z zaworem odcinającym N Połączenie proste LK xR Prosta złączka zaciskowa 22xR20 HP-H VM149 3

4 Wymiary i połączenia ±10 Rury obiegu dolnego źródła ciepła mogą być podłączone z lewej lub prawej strony pompy ciepła. Nr Nazwa 1 Powrót z instalacji grzewczej, 22 u 2 Zasilanie do instalacji grzewczej, 22 u 3 iepła woda użytkowa, 22 u lub stal nierdzewna 4 Zimna woda, 22 u lub stal nierdzewna 5 Rura wzbiorcza wykonana z 22 u 6 Wyjście obiegu dolnego źródła, 28 u 7 Powrót z obiegu dolnego źródła, 28 u 8 Wyjście kabli zasilania elektrycznego i czujników 9 Wyjście kabla komunikacyjnego 4 VM149 rkusz informacyjny

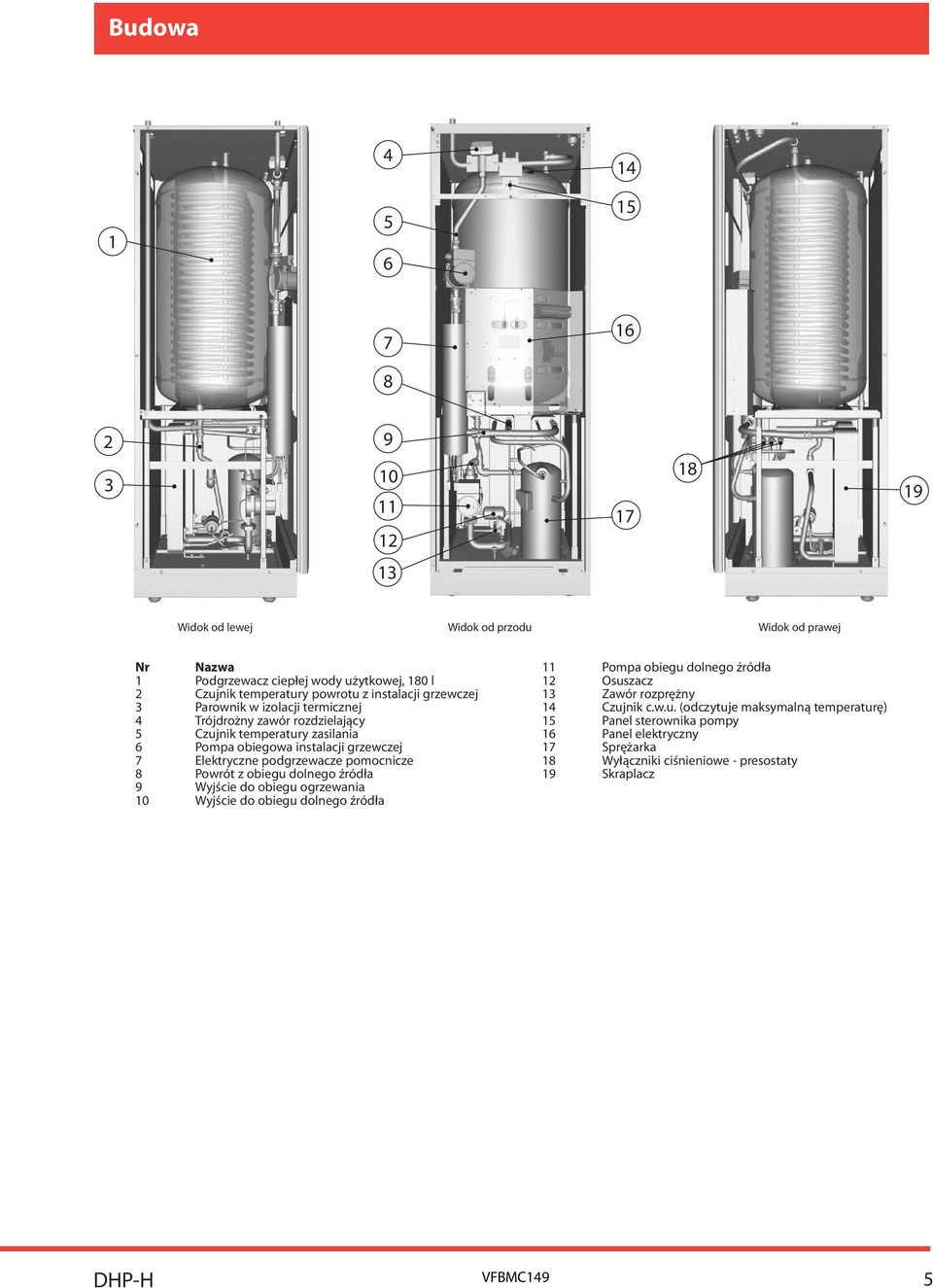

5 udowa Widok od lewej Widok od przodu Widok od prawej Nr Nazwa 1 Podgrzewacz ciepłej wody użytkowej, 180 l 2 zujnik temperatury powrotu z instalacji grzewczej 3 Parownik w izolacji termicznej 4 Trójdrożny zawór rozdzielający 5 zujnik temperatury zasilania 6 Pompa obiegowa instalacji grzewczej 7 lektryczne podgrzewacze pomocnicze 8 Powrót z obiegu dolnego źródła 9 Wyjście do obiegu ogrzewania 10 Wyjście do obiegu dolnego źródła 11 Pompa obiegu dolnego źródła 12 Osuszacz 13 Zawór rozprężny 14 zujnik c.w.u. (odczytuje maksymalną temperaturę) 15 Panel sterownika pompy 16 Panel elektryczny 17 Sprężarka 18 Wyłączniki ciśnieniowe - presostaty 19 Skraplacz HP-H VM149 5

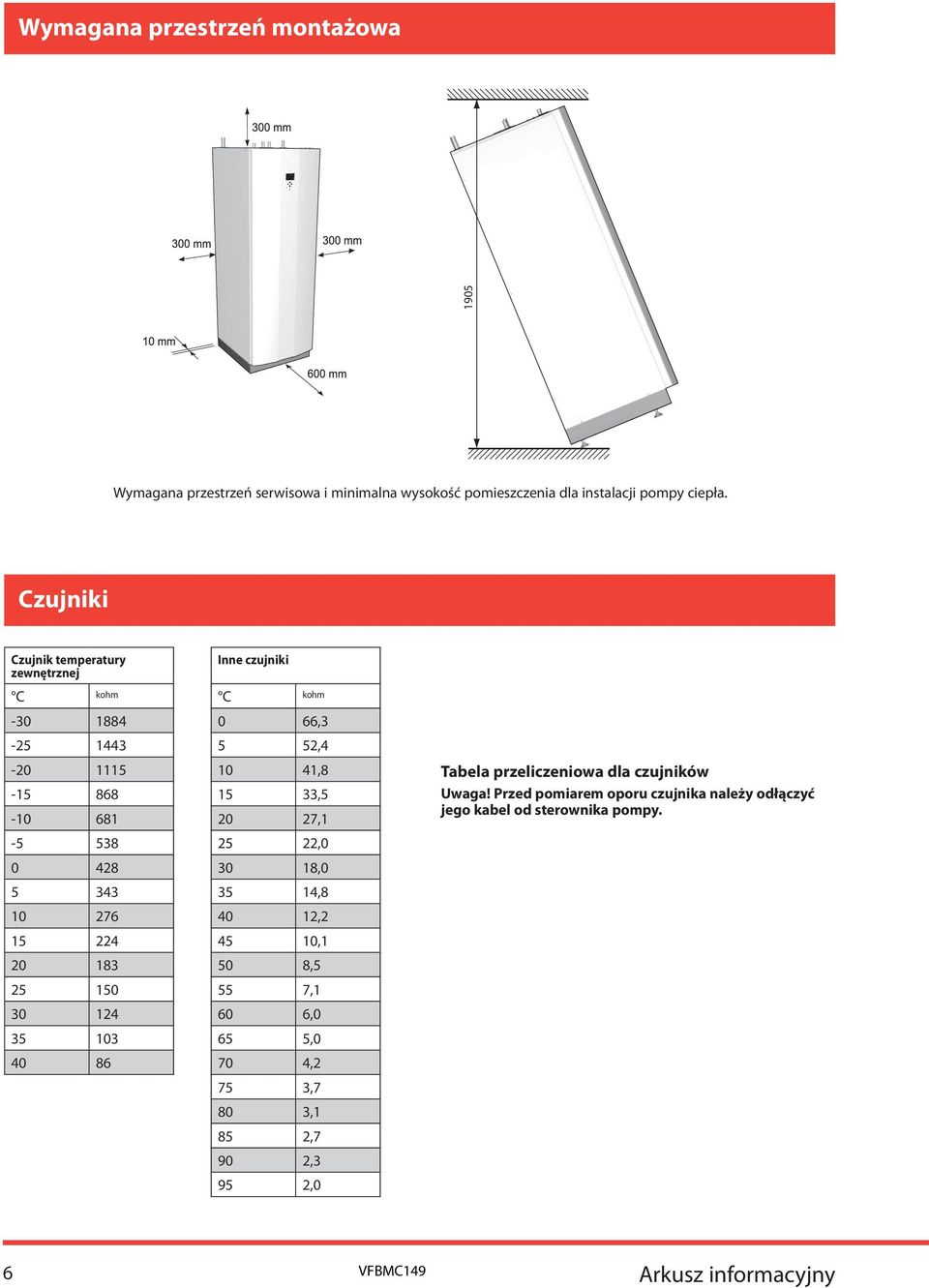

6 Wymagana przestrzeń montażowa Wymagana przestrzeń serwisowa i minimalna wysokość pomieszczenia dla instalacji pompy ciepła. zujniki zujnik temperatury zewnętrznej Inne czujniki kohm kohm , , , , , , , , , , , , , , ,2 75 3,7 80 3,1 85 2,7 90 2,3 95 2,0 Tabela przeliczeniowa dla czujników Uwaga! Przed pomiarem oporu czujnika należy odłączyć jego kabel od sterownika pompy. 6 VM149 rkusz informacyjny

7 Króćce połączeniowe Zasilanie instalacji c.o. Zawór odcinający i filtr siatkowy Połączenia elastyczne Powrót z instalacji c.o. Zawór napełniający instalacje c.o. Zawór bezpieczeństwa 9 bar, c.w.u. Zawór bezpieczeństwa c.o. c.w.u. Manometr c.o. z.w. Rura wzbiorcza Naczynie wzbiorcze Odprowadzenie do kanalizacji Zawór bezpieczeństwa 3 bar iltr siatkowy Zbiornik wyrównawczy czynnika dolnego źródła z poziomowskazem i odpowietrznikiem Powrót z obiegu dolnego źródła Wyjście do obiegu dolnego źródła Zestaw napełniający (zaw. filtr siatkowy) Zawór odcinający HP-H VM149 7

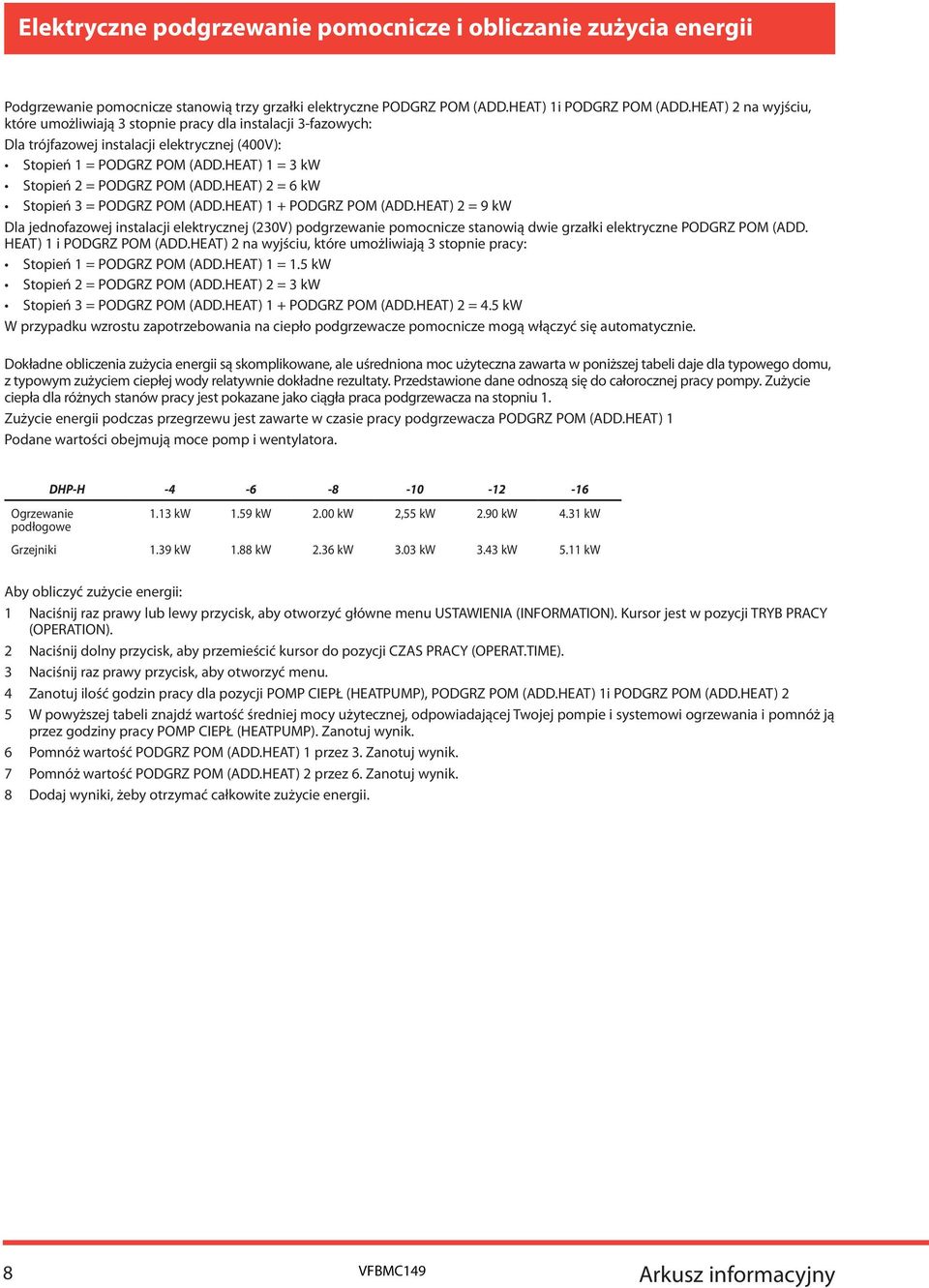

8 lektryczne podgrzewanie pomocnicze i obliczanie zużycia energii Podgrzewanie pomocnicze stanowią trzy grzałki elektryczne POGRZ POM (.HT) 1i POGRZ POM (.HT) 2 na wyjściu, które umożliwiają 3 stopnie pracy dla instalacji 3-fazowych: la trójfazowej instalacji elektrycznej (400V): Stopień 1 = POGRZ POM (.HT) 1 = 3 kw Stopień 2 = POGRZ POM (.HT) 2 = 6 kw Stopień 3 = POGRZ POM (.HT) 1 + POGRZ POM (.HT) 2 = 9 kw la jednofazowej instalacji elektrycznej (230V) podgrzewanie pomocnicze stanowią dwie grzałki elektryczne POGRZ POM (. HT) 1 i POGRZ POM (.HT) 2 na wyjściu, które umożliwiają 3 stopnie pracy: Stopień 1 = POGRZ POM (.HT) 1 = 1.5 kw Stopień 2 = POGRZ POM (.HT) 2 = 3 kw Stopień 3 = POGRZ POM (.HT) 1 + POGRZ POM (.HT) 2 = 4.5 kw W przypadku wzrostu zapotrzebowania na ciepło podgrzewacze pomocnicze mogą włączyć się automatycznie. okładne obliczenia zużycia energii są skomplikowane, ale uśredniona moc użyteczna zawarta w poniższej tabeli daje dla typowego domu, z typowym zużyciem ciepłej wody relatywnie dokładne rezultaty. Przedstawione dane odnoszą się do całorocznej pracy pompy. Zużycie ciepła dla różnych stanów pracy jest pokazane jako ciągła praca podgrzewacza na stopniu 1. Zużycie energii podczas przegrzewu jest zawarte w czasie pracy podgrzewacza POGRZ POM (.HT) 1 Podane wartości obejmują moce pomp i wentylatora. Ogrzewanie podłogowe HP-H kw 1.59 kw 2.00 kw 2,55 kw 2.90 kw 4.31 kw Grzejniki 1.39 kw 1.88 kw 2.36 kw 3.03 kw 3.43 kw 5.11 kw by obliczyć zużycie energii: 1 Naciśnij raz prawy lub lewy przycisk, aby otworzyć główne menu USTWINI (INORMTION). Kursor jest w pozycji TRY PRY (OPRTION). 2 Naciśnij dolny przycisk, aby przemieścić kursor do pozycji ZS PRY (OPRT.TIM). 3 Naciśnij raz prawy przycisk, aby otworzyć menu. 4 Zanotuj ilość godzin pracy dla pozycji POMP IPŁ (HTPUMP), POGRZ POM (.HT) 1i POGRZ POM (.HT) 2 5 W powyższej tabeli znajdź wartość średniej mocy użytecznej, odpowiadającej Twojej pompie i systemowi ogrzewania i pomnóż ją przez godziny pracy POMP IPŁ (HTPUMP). Zanotuj wynik. 6 Pomnóż wartość POGRZ POM (.HT) 1 przez 3. Zanotuj wynik. 7 Pomnóż wartość POGRZ POM (.HT) 2 przez 6. Zanotuj wynik. 8 odaj wyniki, żeby otrzymać całkowite zużycie energii. 8 VM149 rkusz informacyjny

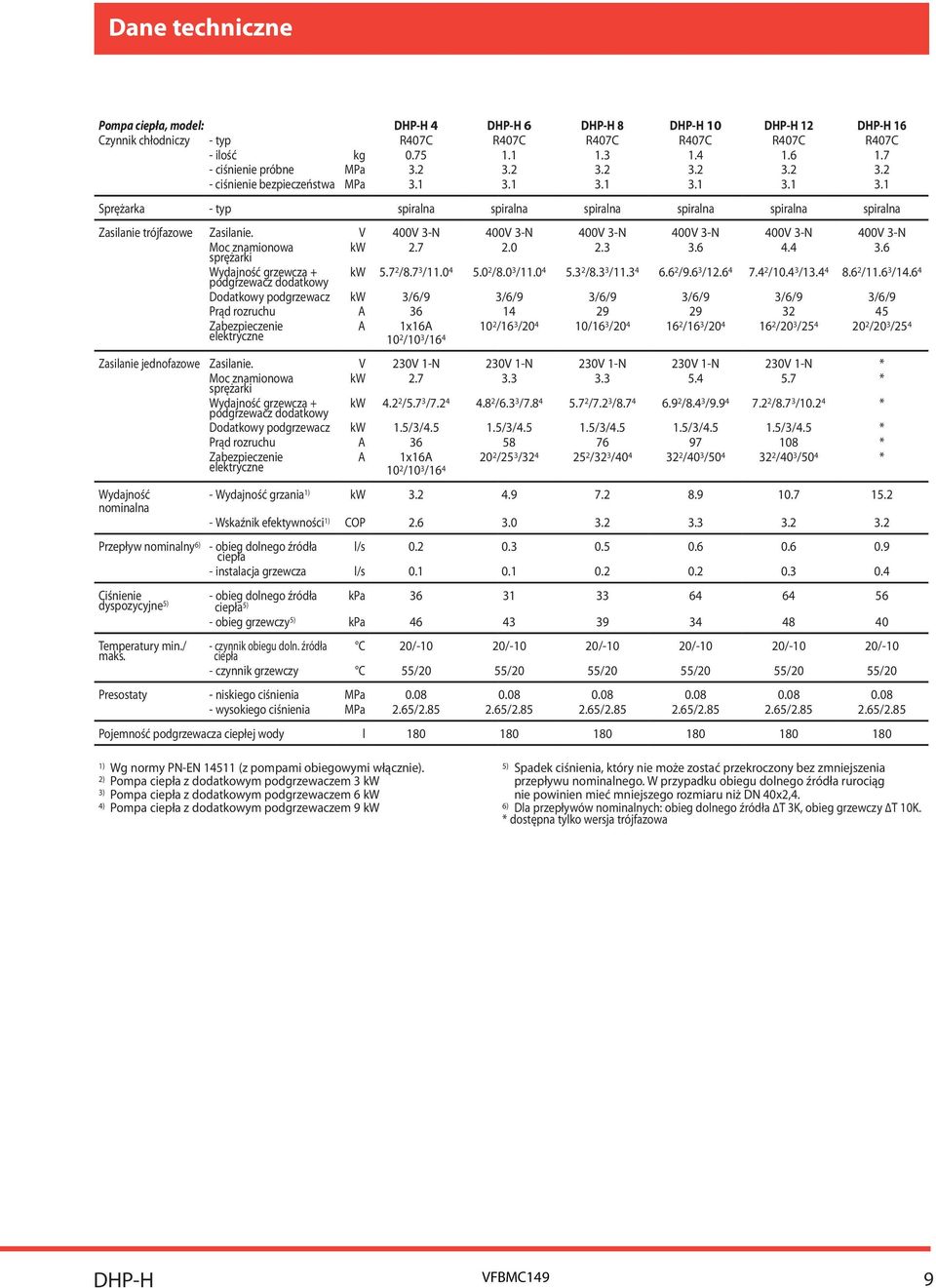

9 ane techniczne Pompa ciepła, model: HP-H 4 HP-H 6 HP-H 8 HP-H 10 HP-H 12 HP-H 16 zynnik chłodniczy - typ R407 R407 R407 R407 R407 R407 - ilość kg ciśnienie próbne MPa ciśnienie bezpieczeństwa MPa Sprężarka - typ spiralna spiralna spiralna spiralna spiralna spiralna Zasilanie trójfazowe Zasilanie. V 400V 3-N 400V 3-N 400V 3-N 400V 3-N 400V 3-N 400V 3-N Moc znamionowa sprężarki kw podgrzewacz dodatkowy kw /8.7 3 / /8.0 3 / /8.3 3 / /9.6 3 / / / / / odatkowy podgrzewacz kw 3/6/9 3/6/9 3/6/9 3/6/9 3/6/9 3/6/9 Prąd rozruchu Zabezpieczenie elektryczne 1x /10 3 / /16 3 / /16 3 / /16 3 / /20 3 / /20 3 /25 4 Zasilanie jednofazowe Zasilanie. V 230V 1-N 230V 1-N 230V 1-N 230V 1-N 230V 1-N * Moc znamionowa sprężarki kw * + podgrzewacz dodatkowy kw /5.7 3 / /6.3 3 / /7.2 3 / /8.4 3 / /8.7 3 / * odatkowy podgrzewacz kw 1.5/3/ /3/ /3/ /3/ /3/4.5 * Prąd rozruchu * Zabezpieczenie elektryczne 1x /10 3 / /25 3 / /32 3 / /40 3 / /40 3 /50 4 * Wydajność nominalna Przepływ nominalny 6) iśnienie dyspozycyjne 5) Temperatury min./ maks. - Wydajność grzania 1) kw Wskaźnik efektywności 1) obieg dolnego źródła ciepła l/s instalacja grzewcza l/s obieg dolnego źródła kpa ciepła 5) - obieg grzewczy 5) kpa czynnik obiegu doln. źródła ciepła 20/-10 20/-10 20/-10 20/-10 20/-10 20/-10 - czynnik grzewczy 55/20 55/20 55/20 55/20 55/20 55/20 Presostaty - niskiego ciśnienia MPa wysokiego ciśnienia MPa 2.65/ / / / / /2.85 Pojemność podgrzewacza ciepłej wody l ) Wg normy PN-N (z pompami obiegowymi włącznie). 2) Pompa ciepła z dodatkowym podgrzewaczem 3 kw 3) Pompa ciepła z dodatkowym podgrzewaczem 6 kw 4) Pompa ciepła z dodatkowym podgrzewaczem 9 kw 5) Spadek ciśnienia, który nie może zostać przekroczony bez zmniejszenia przepływu nominalnego. W przypadku obiegu dolnego źródła rurociąg nie powinien mieć mniejszego rozmiaru niż N 40x2,4. 6) la przepływów nominalnych: obieg dolnego źródła T 3K, obieg grzewczy T 10K. * dostępna tylko wersja trójfazowa HP-H VM149 9

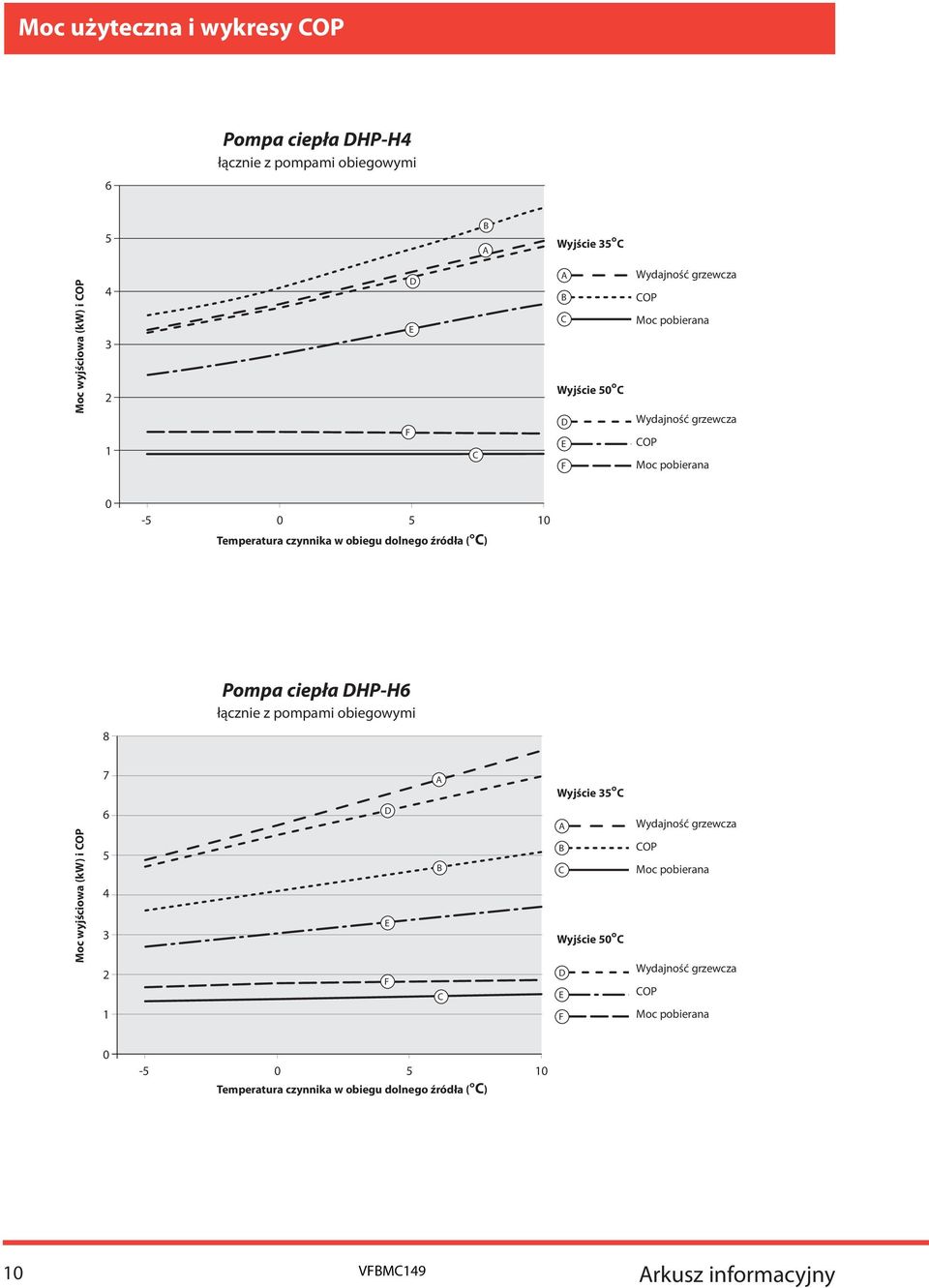

10 Moc użyteczna i wykresy 6 Pompa ciepła HP-H4 łącznie z pompami obiegowymi 5 Wyjście 35 Moc wyjściowa (kw) i Wyjście Temperatura czynnika w obiegu dolnego źródła ( ) 8 Pompa ciepła HP-H6 łącznie z pompami obiegowymi 7 Wyjście 35 Moc wyjściowa (kw) i Wyjście Temperatura czynnika w obiegu dolnego źródła ( ) 10 VM149 rkusz informacyjny

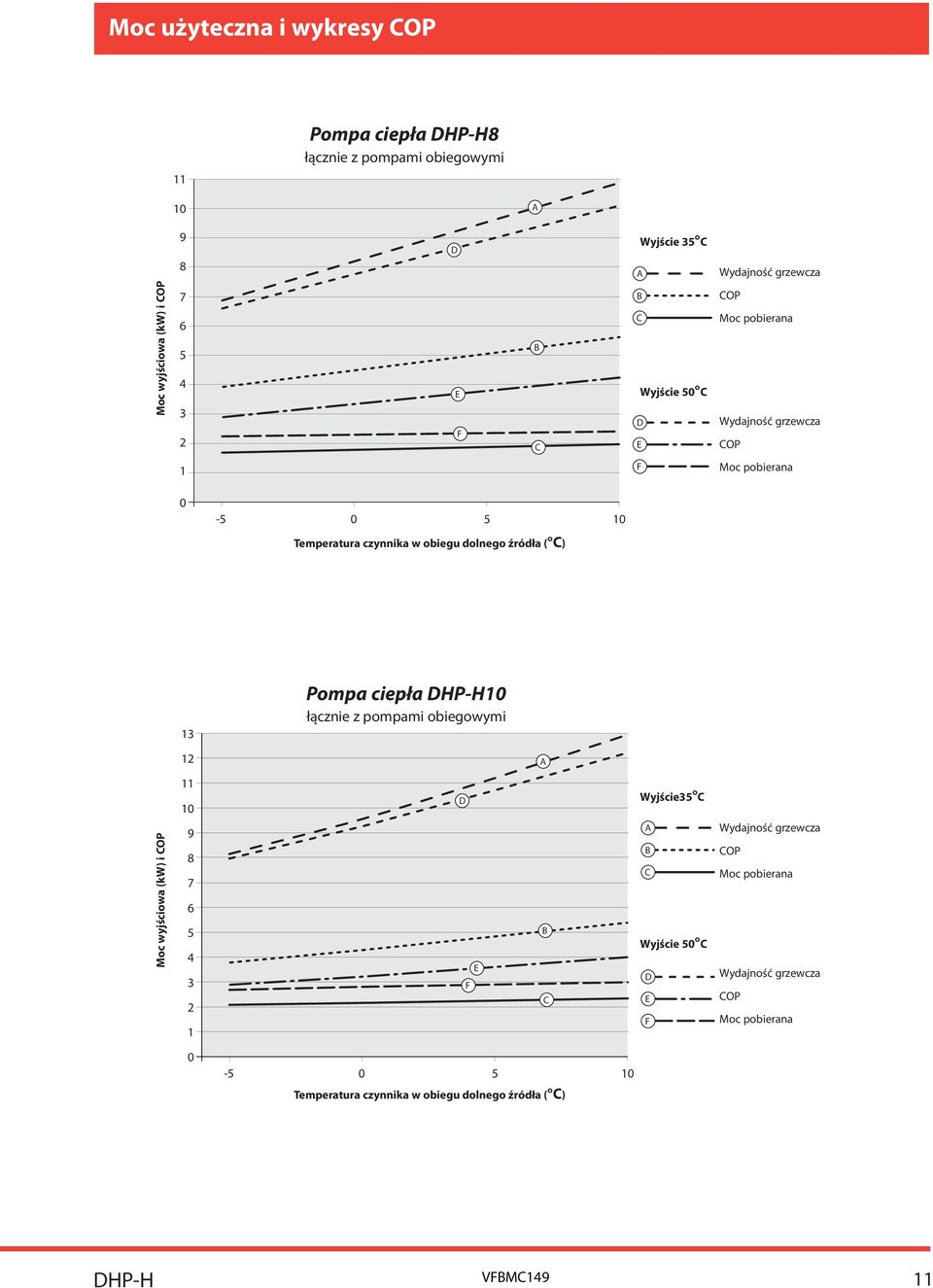

11 Moc użyteczna i wykresy 11 Pompa ciepła HP-H8 łącznie z pompami obiegowymi Wyjście 35 Moc wyjściowa (kw) i Wyjście Temperatura czynnika w obiegu dolnego źródła ( ) 13 Pompa ciepła HP-H10 łącznie z pompami obiegowymi 12 Moc wyjściowa (kw) i Wyjście35 Wyjście Temperatura czynnika w obiegu dolnego źródła ( ) HP-H VM149 11

12 Moc użyteczna i wykresy Moc wyjściowa (kw) i Pompa ciepła HP-H12 łącznie z pompami obiegowymi Wyjście 35 Wyjście 50 Temperatura czynnika w obiegu dolnego źródła ( ) 22 Pompa ciepła HP-H16 łącznie z pompami obiegowymi Wyjście 35 Moc wyjściowa (kw) i Wyjście Temperatura czynnika w obiegu dolnego źródła ( ) 12 VM149 rkusz informacyjny

13 Wykresy spadków ciśnień po stronie grzewczej (woda) Pompa ciepła HP-H4 Spadek ciśnienia po stronie grzewczej (woda) Pompa ciepła HP-H6 Spadek ciśnienia po stronie grzewczej (woda) HP-H VM149 13

14 Wykresy spadków ciśnień po stronie grzewczej (woda) Pompa ciepła HP-H8 Spadek ciśnienia po stronie grzewczej (woda) Pompa ciepła HP-H10 Spadek ciśnienia po stronie grzewczej (woda) 14 VM149 rkusz informacyjny

15 Wykresy spadków ciśnień po stronie grzewczej (woda) Pompa ciepła HP-H12 Spadek ciśnienia po stronie grzewczej (woda) Pompa ciepła HP-H16 Spadek ciśnienia po stronie grzewczej (woda) HP-H VM149 15

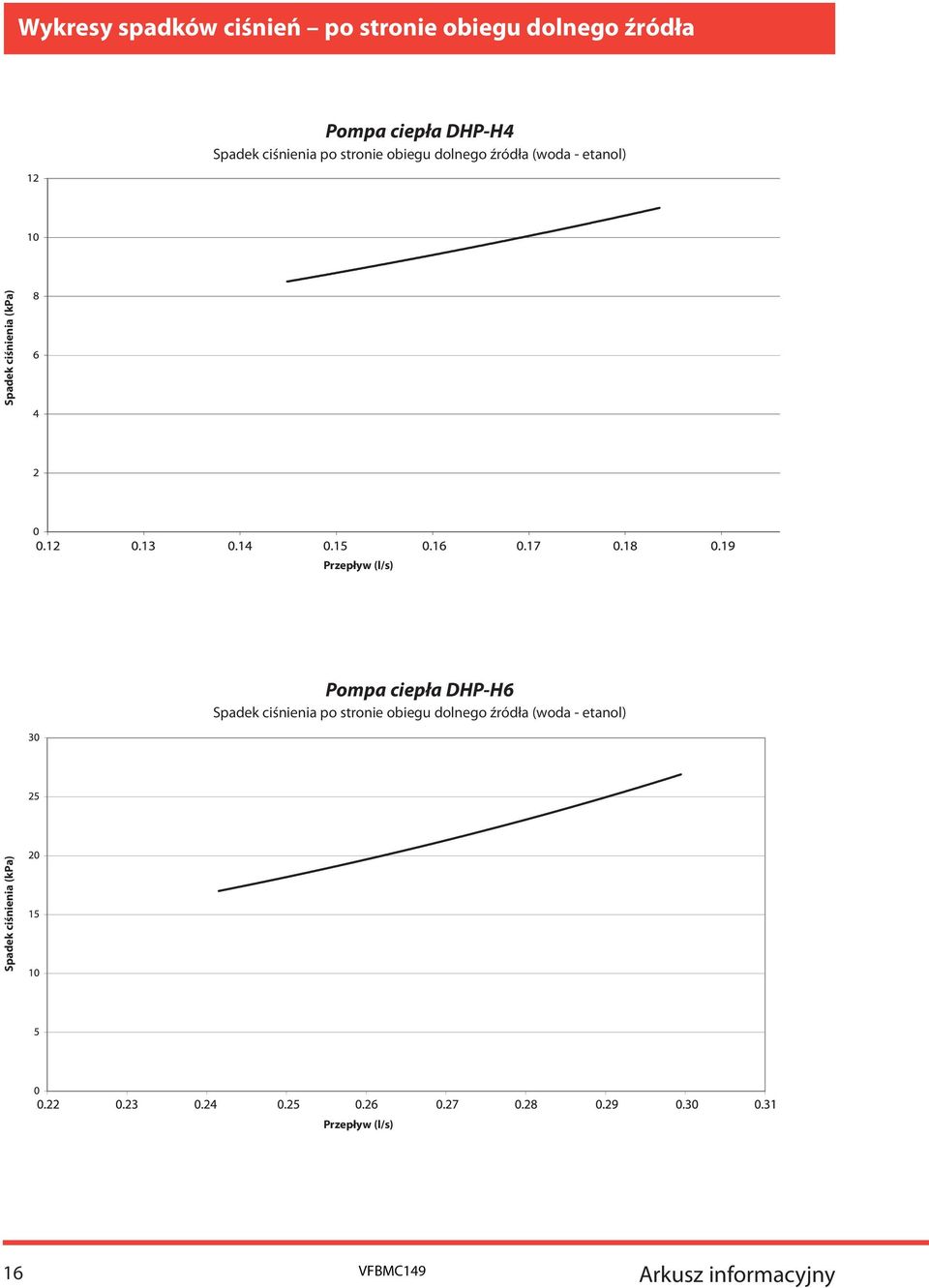

16 Wykresy spadków ciśnień po stronie obiegu dolnego źródła Pompa ciepła HP-H4 Spadek ciśnienia po stronie obiegu dolnego źródła (woda - etanol) Pompa ciepła HP-H6 Spadek ciśnienia po stronie obiegu dolnego źródła (woda - etanol) 16 VM149 rkusz informacyjny

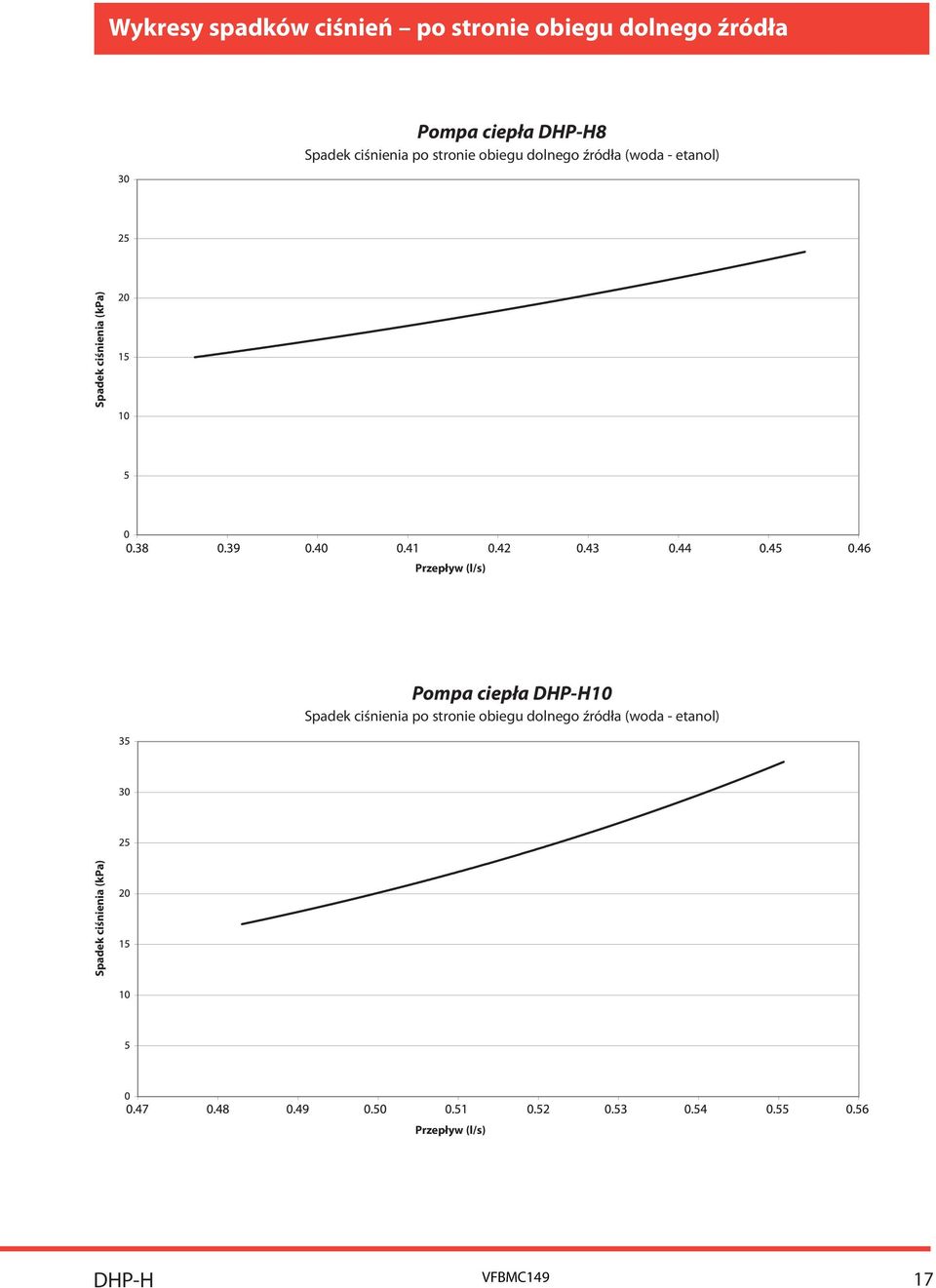

17 Wykresy spadków ciśnień po stronie obiegu dolnego źródła Pompa ciepła HP-H8 Spadek ciśnienia po stronie obiegu dolnego źródła (woda - etanol) Pompa ciepła HP-H10 Spadek ciśnienia po stronie obiegu dolnego źródła (woda - etanol) HP-H VM149 17

18 Wykresy spadków ciśnień po stronie obiegu dolnego źródła Pompa ciepła HP-H12 Spadek ciśnienia po stronie obiegu dolnego źródła (woda - etanol) Pompa ciepła HP-H16 Spadek ciśnienia po stronie obiegu dolnego źródła (woda - etanol) 18 VM149 rkusz informacyjny

19 HP-H VM149 19

20 anfoss Sp. z o. o., ul. hrzanowska 5, Grodzisk Mazowiecki, Tel (22) , ax (22) pompyciepla@danfoss.com, anfoss nie ponosi odpowiedzialności za możliwe błędy drukarskie w katalogach, broszurach i innych materiałach drukowanych. ane techniczne zawarte w broszurze mogą ulec zmianie bez wcześniejszego uprzedzenia, jako efekt stałych ulepszeń i modyfikacji naszych urządzeń. Wszystkie znaki towarowe w tym materiale są własnością odpowiednich spółek. anfoss, logotyp anfoss są znakami towarowymi anfoss /S. Wszystkie prawa zastrzeżone. VM149 anfoss 08/2007 / TP: igirt
