1 Udostępnianie planów zagospodarowania przestrzennego w Web 3.0 Iwona Kaczmarek Uniwersytet Przyrodniczy we Wrocławiu Konferencja podsumowująca projekt pn. Budowa Otwartego Regionalnego Systemu Informacji Przestrzennej (ORSIP) Szczyrk, r. 1

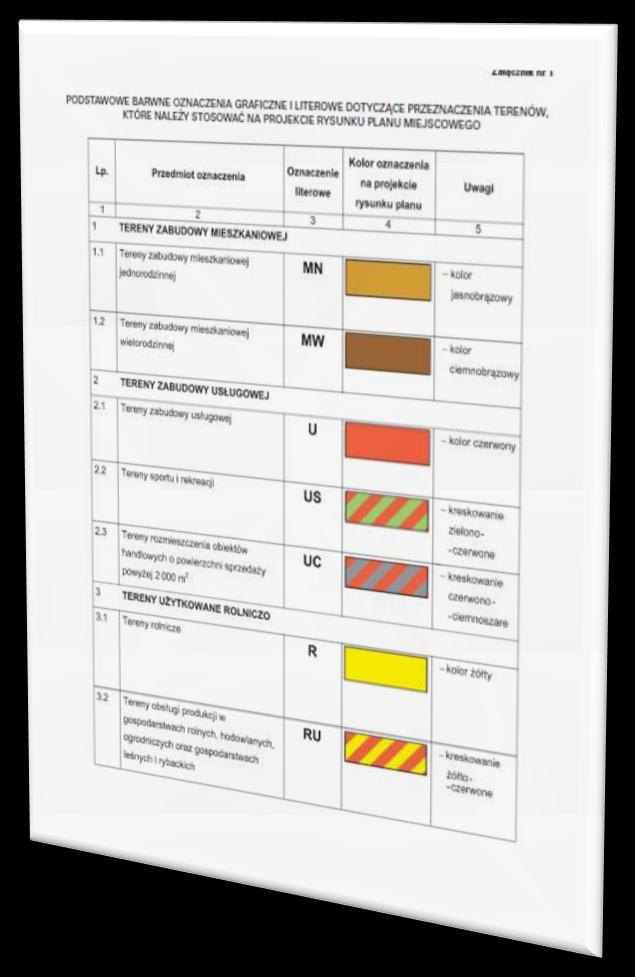

2 RÓŻNORODNOŚĆ PLANÓW Oznaczenia w części graficznej zabudowa mieszkaniowa jednorodzinna zabudowa mieszkaniowo-usługowa

3 RÓŻNORODNOŚĆ PLANÓW XSD Struktura dokumentu

4 RÓŻNORODNOŚĆ PLANÓW Maksymalna wysokość zabudowy wysokość mierzona od naturalnej warstwicy terenu w najniższym punkcie obrysu budynku do kalenicy lub najwyższego punktu na pokryciu kubatury, bez anten i kominów największa odległość w rzucie prostopadłym pomiędzy najwyższym punktem dachu budynku a gruntem rodzimym Obowiązująca linia zabudowy linia zabudowy, w której należy lokalizować nowe budynki o funkcji podstawowej na działce budowlanej, ustalenia planu dotyczące obowiązującej linii zabudowy uznaje się za spełnione, jeżeli co najmniej 60 % powierzchni frontowej elewacji budynku znajduje się przy linii zabudowy i leży w płaszczyźnie pionowej wyznaczonej przez tę linię wyznaczone na rysunku planu linie określające usytuowanie zewnętrznej ściany wznoszonego budynku z pominięciem balkonów, loggii, wykuszy, wysuniętych elementów wejścia do budynku (schody, podest, daszek, pochylnia dla niepełnosprawnych itp.)

5 RÓŻNORODNOŚĆ PLANÓW Brak możliwości integracji planów zagospodarowania przestrzennego pochodzących z wielu źródeł Brak możliwości analizy planów zagospodarowania przestrzennego w szerszej skali całościowe spojrzenie na procesy zagospodarowania przestrzeni Podejmowanie błędnych decyzji (tendencja przeznaczania większości obszarów pod zabudowę mieszkaniową) Brak możliwości integracji z innymi danymi, np. środowisko przyrodnicze, zagadnienia społeczne, demografia itp. 5

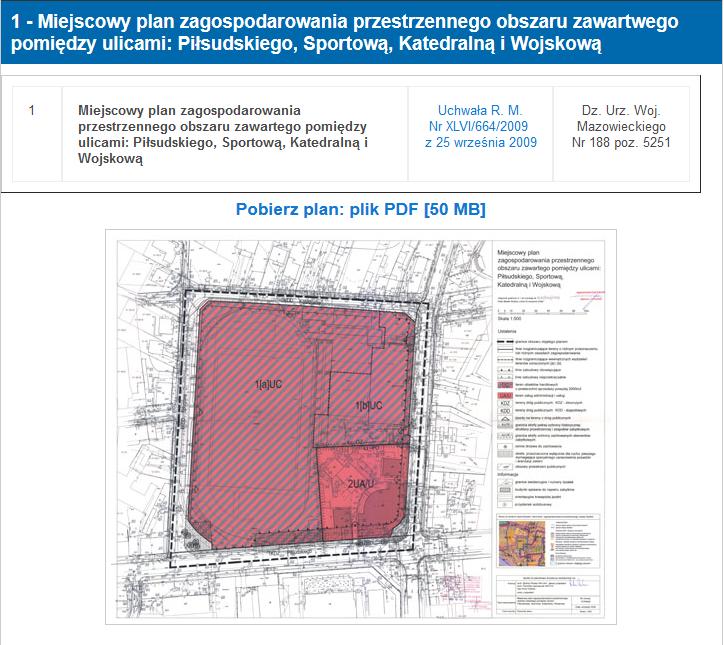

6 UDOSTĘPNIANIE PLANÓW REJESTR 1 6 Source:

7 UDOSTĘPNIANIE PLANÓW RASTER Z GEOREFERENCJĄ 2 7

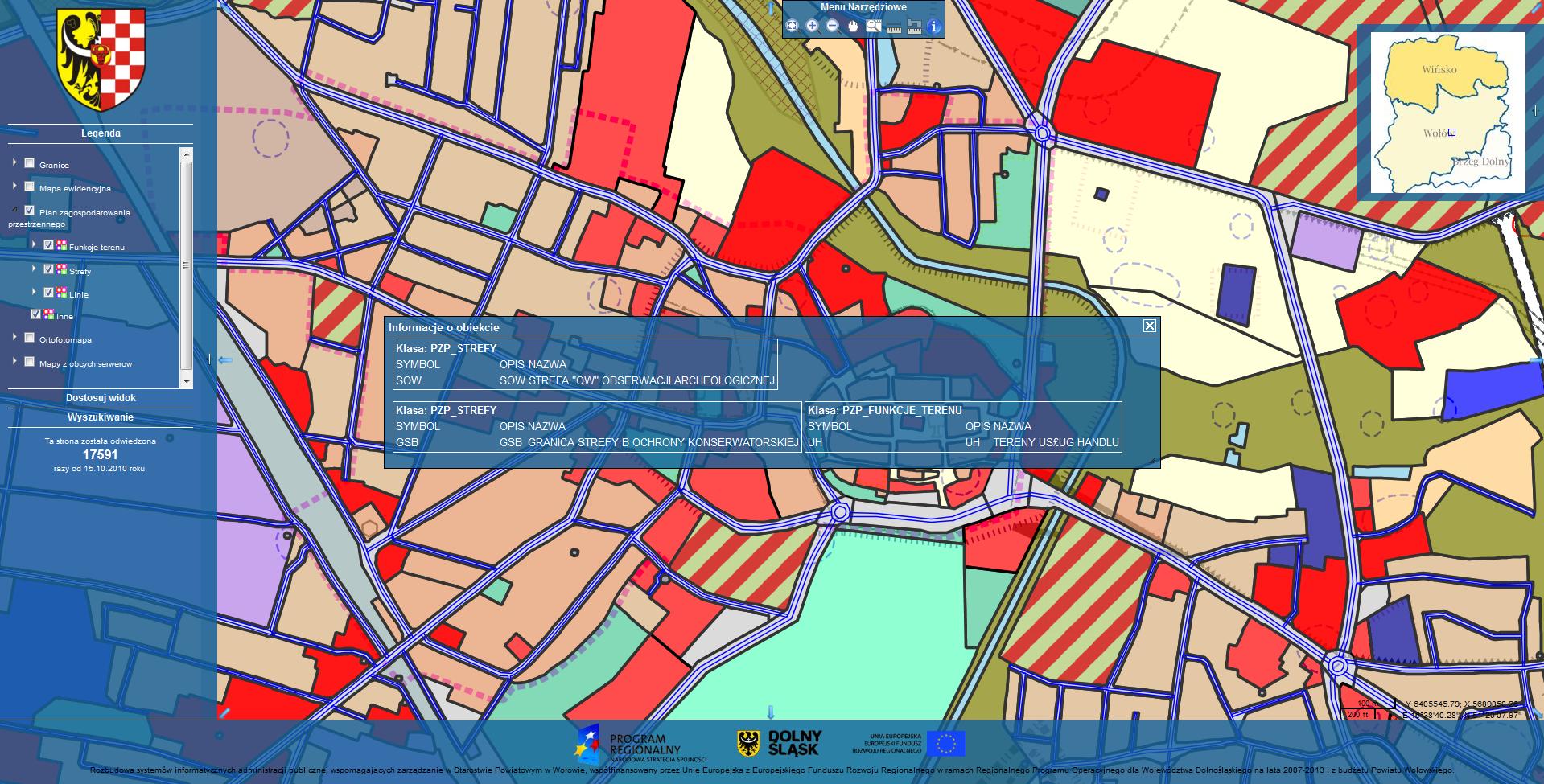

8 UDOSTĘPNIANIE PLANÓW OBIEKTOWY MODEL DANYCH 3 8

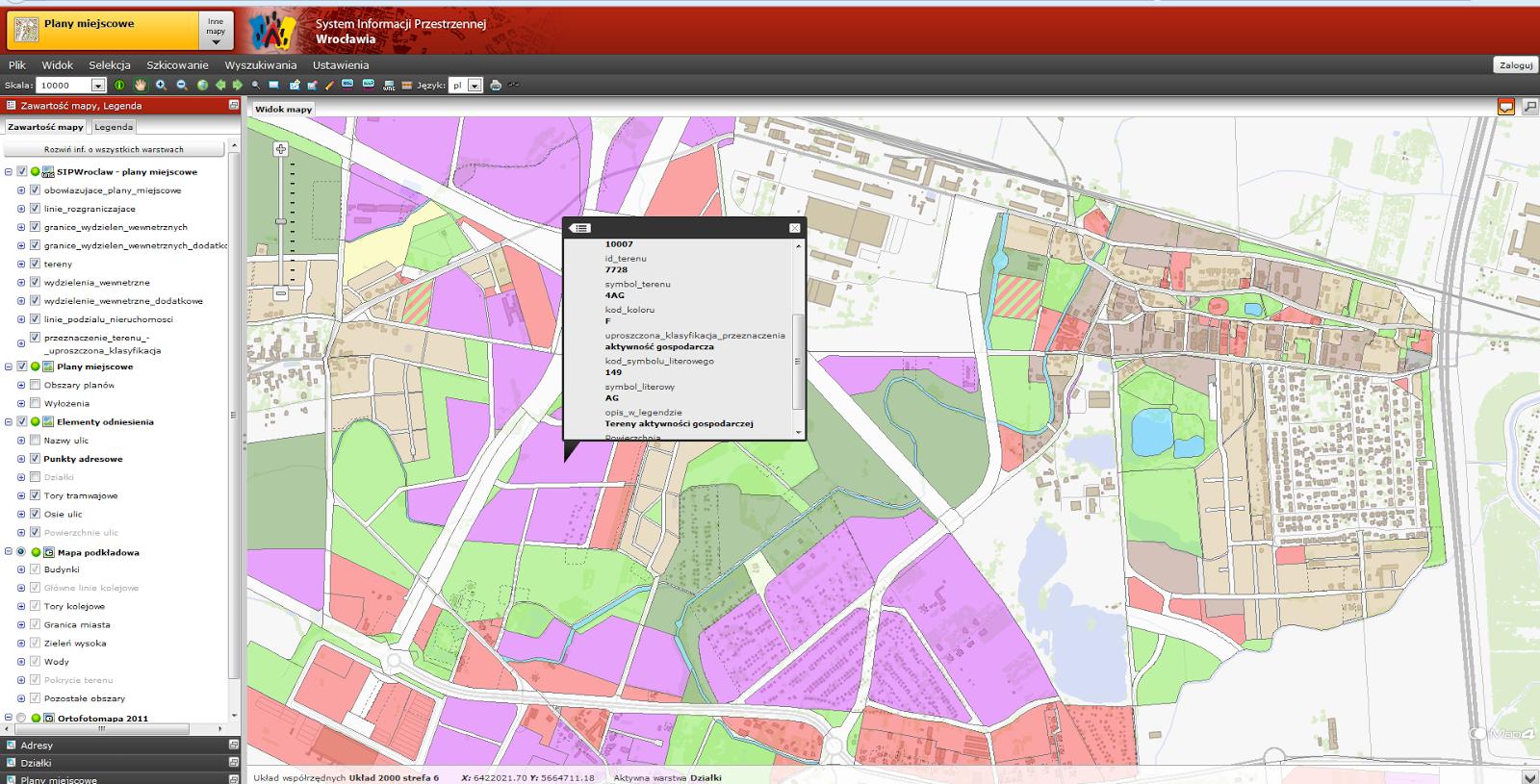

9 UDOSTĘPNIANIE PLANÓW - WMS 4 9

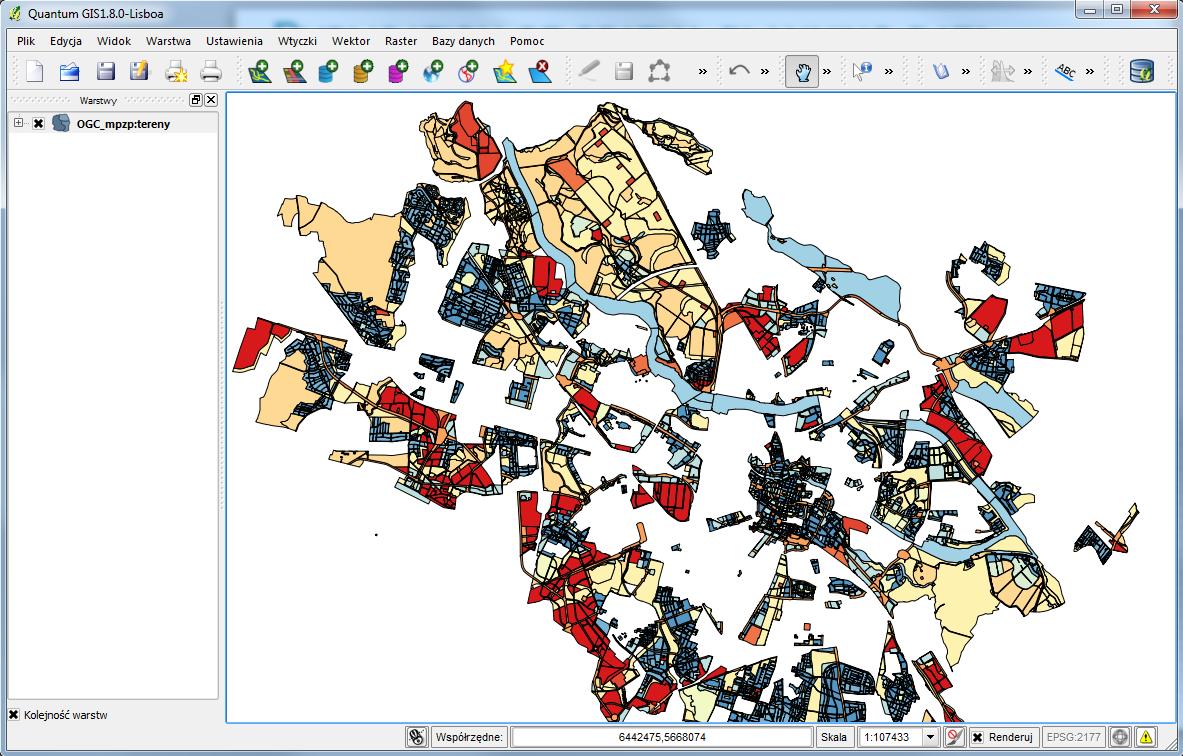

10 UDOSTĘPNIANIE PLANÓW - WFS 5 10

11 UDOSTĘPNIANIE PLANÓW Brak zamieszczania treści planistycznych na istniejących geoportalach. Informacje na temat ustaleń dokumentów planistycznych można uzyskać na około 10% geoportali. 19% gmin udostępnia w swoim serwisie mapowym informację na temat granic obszarów objętych obowiązującymi dokumentami MPZP. Gminy udostępniające informację na temat treści planistycznych na geoportalu robią to przede wszystkim w postaci rastrowej. Nieduży jest odsetek gmin posiadających treści MPZP w postaci wektorowej, a jeszcze mniejszy posiadających treści studiów gminnych w wersji wektorowej. Źródło: Możliwości włączenia do krajowej infrastruktury informacji przestrzennej danych dotyczących dokumentów planistycznych i rejestrów w zakresie planowania i zagospodarowania przestrzennego w gminach. Centrum UNEP/GRID-Warszawa oraz IGiPZ PAN 11

12 MODEL DANYCH INSPIRE LAND USE Temat zagospodarowanie przestrzenne - terytorium charakteryzowane ze względu na jego obecny lub przyszły wymiar funkcjonalny lub przeznaczenie społeczno-gospodarcze (np. mieszkaniowe, przemysłowe, handlowe, rolnicze, leśne, wypoczynkowe, wynikające z dokumentów planistycznych) Zbiory danych przestrzennych zidentyfikowanych do włączenia do IIP (stanowisko Ministerstwa Transportu, Budownictwa i Gospodarki Morskiej z maja 2013r.) Studia uwarunkowań i kierunków zagospodarowania przestrzennego gmin Miejscowe plany zagospodarowania przestrzennego Miejscowe plany odbudowy (zbiór dodatkowy) 12

13 MODEL DANYCH INSPIRE LAND USE Dwa podstawowe schematy aplikacyjne: oexisting Land Use (ELU) istniejące użytkowanie terenu oplanned Land Use (PLU) planowane użytkowanie terenu 13

14 MODEL DANYCH INSPIRE LAND USE SpatialPlan ZoningElement wydzielenia przestrzenne HILUCS SupplementaryRegulations ograniczenia i możliwości w zakresie przyszłego użytkowania terenu OfficialDocumentation regulacje prawne, załączniki do planu Hierarchical Supplementary Regulation Code List (HSRCL) 14

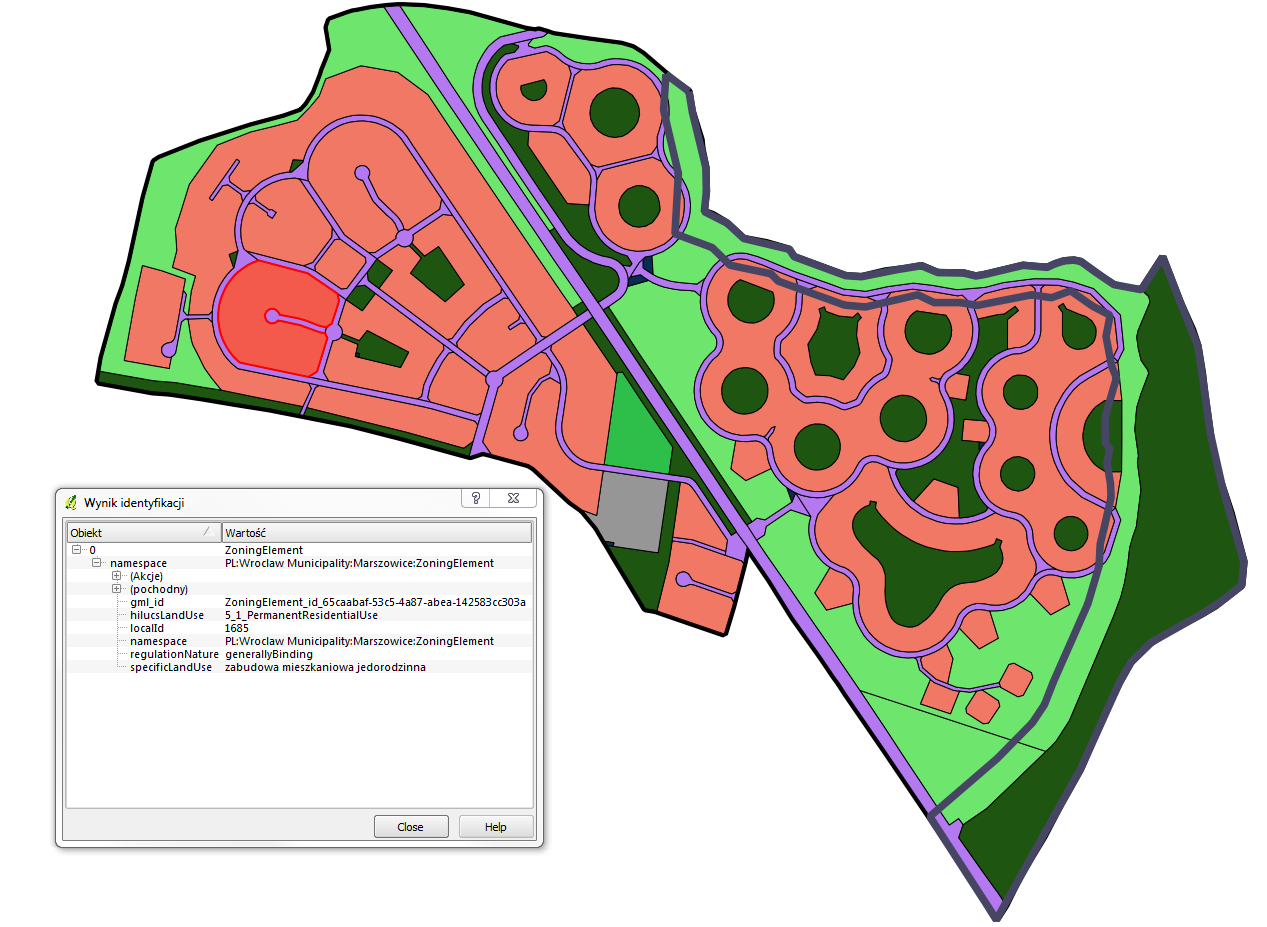

15 MODEL DANYCH INSPIRE LAND USE 15

16

17 W CZYM TKWI PROBLEM? Informacje publikowane w Internecie są przeznaczone dla człowieka i nie jest możliwe ich przetwarzanie przez maszyny JAKIE JEST ROZWIĄZANIE? Zapis informacji w sposób czytelny dla maszyn 17

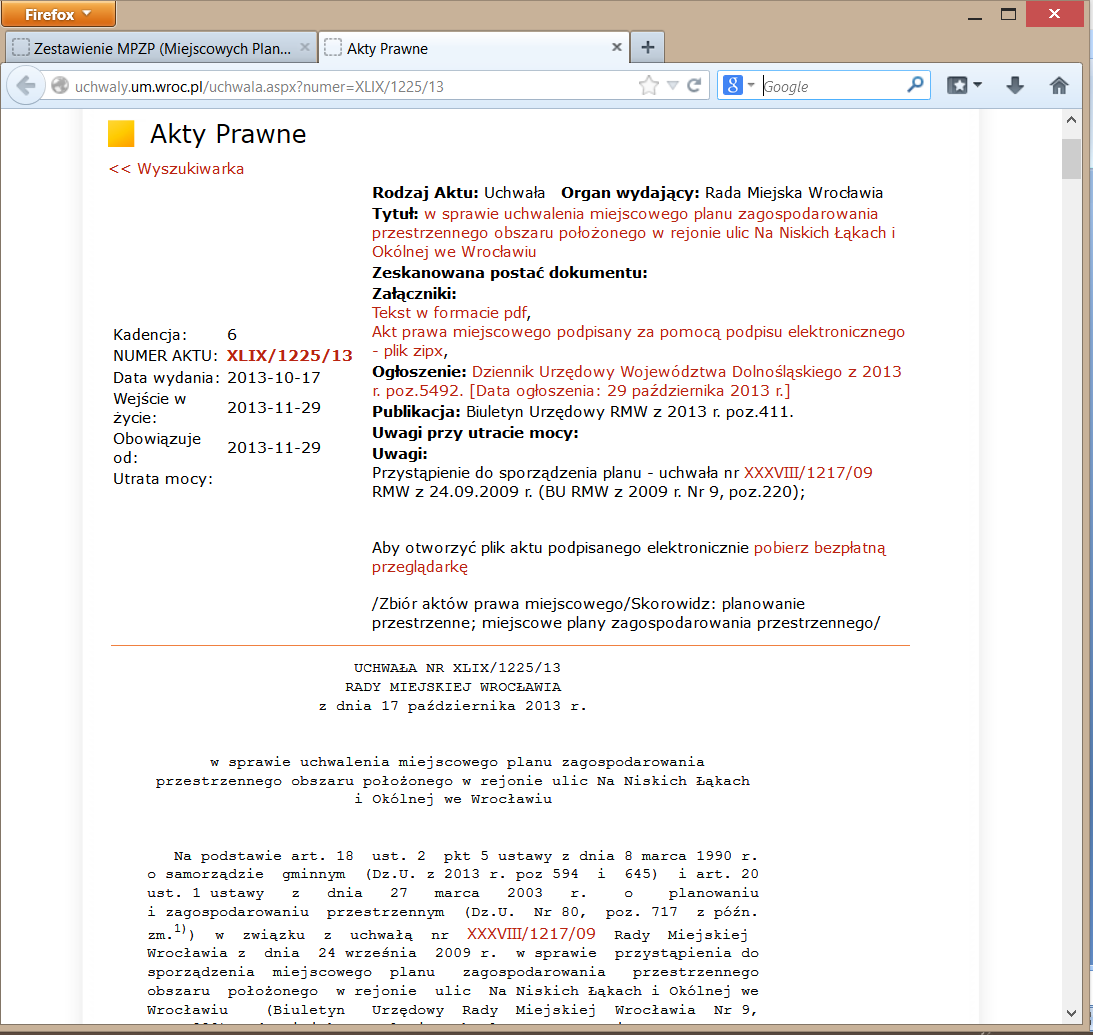

18 CO WIDZIMY MY? 18

19 CO WIDZĄ MASZYNY? Rodzaj Ak : ch a a gan daj c : Rada iej ka oc a ia : p a ie ch alenia miej co ego plan zago poda o ania p ze zennego ob za po o onego ejonie lic a i kich kach i k lnej e oc a i e kano ana po a dok men : a czniki: ek fo macie pdf, Ak p a a miej co ego podpi an za pomoc podpi elek onicznego - plik zipx, g o zenie: ziennik z do oje dz a olno l kiego z poz a a og o zenia: 2 pa dzie nika blikacja: Bi le n z do R z poz.411. agi p z acie moc : agi: z pienie do po z dzenia plan - ch a a n /121 /0 R z (B R z 200., poz.220); 19

20 INTERNET DOKUMENTÓW Informacja publikowana w dokumentach HTML URL jako globalne, unikalne ID Łączenie poprzez hiperłącza Zawartość nie może być przetwarzana przez aplikacje Nie istnieje możliwość zadawania złożonych zapytań Trudności w integracji danych

21 WEB 3.0 I DANE POŁĄCZONE (LINKED DATA) Web 3.0 (Semantic Web ) jest.. Rozszerzeniem istniejącej sieci WWW, gdzie informacje i usługi posiadają dobrze zdefiniowane i wyrażone explicit znaczenie, w sposób umożliwiający ich współdzielenie i używanie przez ludzi i maszyny, Dane połączone (Linked Data) to Rekomendowane najlepsze praktyki w zakresie udostępniania i łączenia danych, informacji i wiedzy w Semantic Web z wykorzystaniem URI i RDF Dane połączone zamiast połączonych dokumentów 21

22 DANE POŁĄCZONE (LINKED DATA) RDF (Resource Description Framework) Model danych oparty na grafie - Nadanie zasobom URI - Łączenie informacji poprzez nadawanie relacji pomiędzy zasobami

23 DANE POŁĄCZONE (LINKED DATA) Most Rędziński znajduje się we Wrocławiu. < dbpedia:rędziński_bridge dbpedia-owl:locatedinarea dbpedia:wrocław POINT( ) 23

24 DANE POŁĄCZONE (LINKED DATA) Ontologie - Dostarczają opisu danej dziedziny - Nadają semantykę danym - Języki OWL, RDFS zamiast UML (oparte na logice opisowej) Założenie o świecie otwartym (OWA) Nie możemy założyć, że coś nie istnieje, dopóki nie jest wprost stwierdzone, że nie istnieje

25 Sieć WWW strony HTML Metadane <RDF > <RDF > <RDF > Ontologie <OW L> <OW L> <OW L>

26 Sieć WWW - Zasoby Metadane <RDF > <RDF > <RDF > <RDF > Ontologie <OW L> <OW L> <OW L> <OW L>

27 Geography Geometry 27

28 ~ stwierdzeń 28

29 29

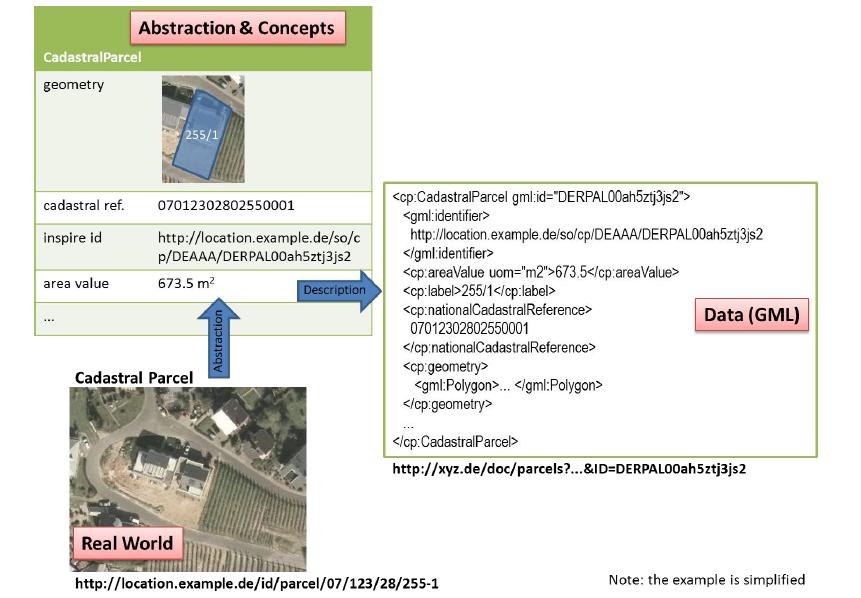

30 Działka katastralna Źródło: D2.5 v3.2-general Conceptual Model, INSPIRE

31 IDENTYFIKATORY URI W INSPIRE Spatial object Obiekt przestrzenny oznacza abstrakcyjną reprezentację zjawiska świata rzeczywistego związaną z określonym położeniem lub obszarem geograficznym. (Dyrektywa INSPIRE) Spatial thing Wszystko co posiada odniesienie przestrzenne, tj. wielkość, kształt lub położenie, np. ludzie, miejsca, jak również obiekty abstrakcyjne np. sześcian. [WGS84 Geo Positioning: an RDF vocabulary] Anything with spatial extent, i.e. size, shape, or position. e.g. people, places, bowling balls, as well as abstract areas like cubes. [WGS84 Geo Positioning: an RDF vocabulary]

32 GEO LINKED OPEN DATA W PRAKTYCE - OS 32

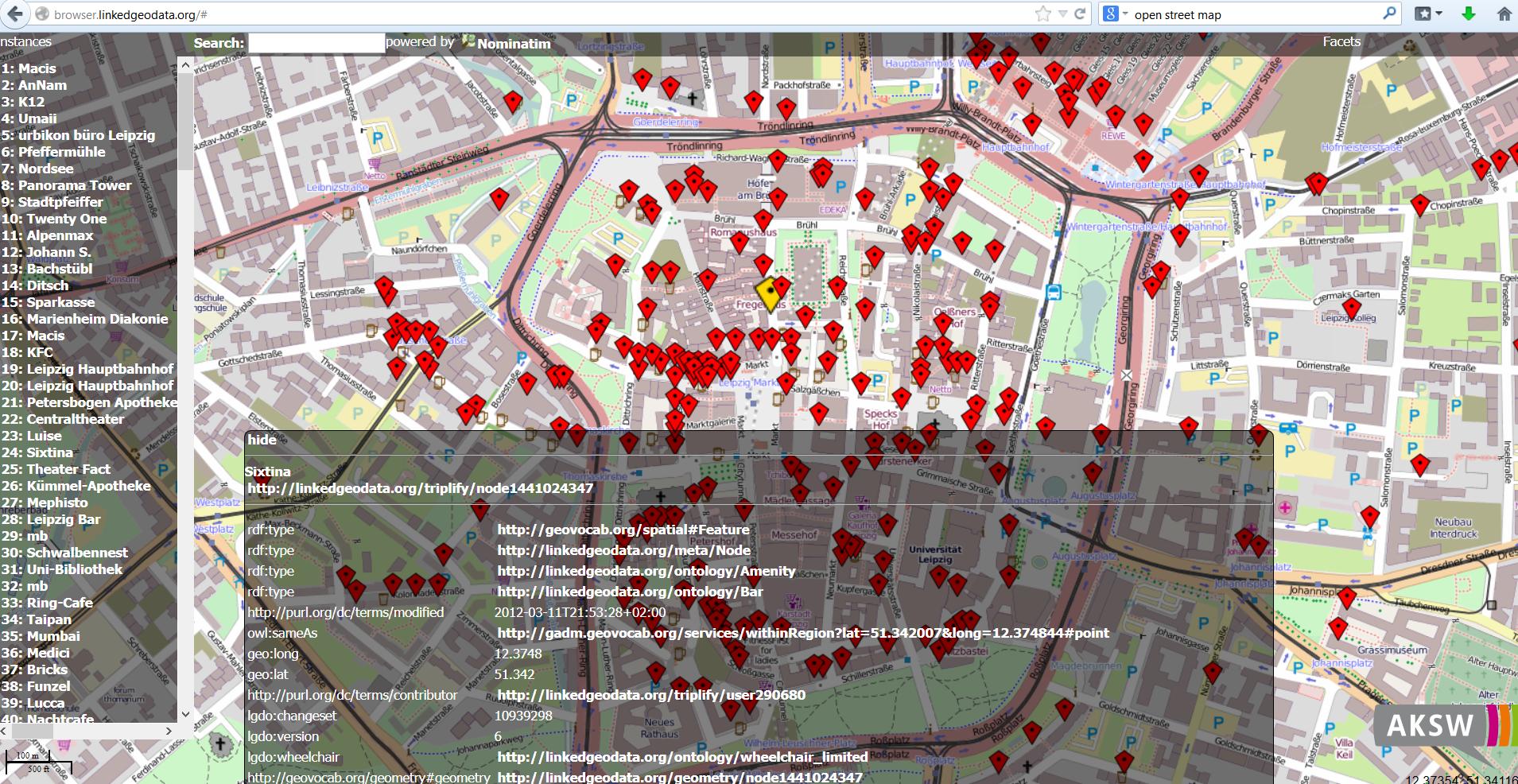

33 OPENSTREETMAP 33

34 GEONAMES 34

35 GREEK LINKED OPEN DATA 35

36 EUROPEJSKA AGENCJA ŚRODOWISKA 36

37 LINKED OPEN DATA DLA PLANÓW? * Dostępne w Internecie na otwartej licencji ** Dostępne w postaci strukturalnej, przetwarzanej maszynowo (np. ESRI SHP obraz jpg) *** Dostępne w niezastrzeżonych standardach (WKT SHP, CSV Access) **** Publikowane w otwartych standardach W3C RDF, URI dla identyfikacji zasobów ***** Połączone z innymi danymi

38 SZANSE I ZAGROŻENIA Możliwości integracji danych pochodzących z wielu źródeł (nie tylko publikowanych w ramach INSPIRE) W obszarze zainteresowań INSPIRE, OGC Coraz więcej inicjatyw Europie i na świecie Nowe standardy, nowe wymagania Wciąż niedojrzałe technologie Brak narzędzi dostosowanych dla odbiorcy końcowego (np. wizualizacja danych) 38

39 Dziękuję za uwagę 39
