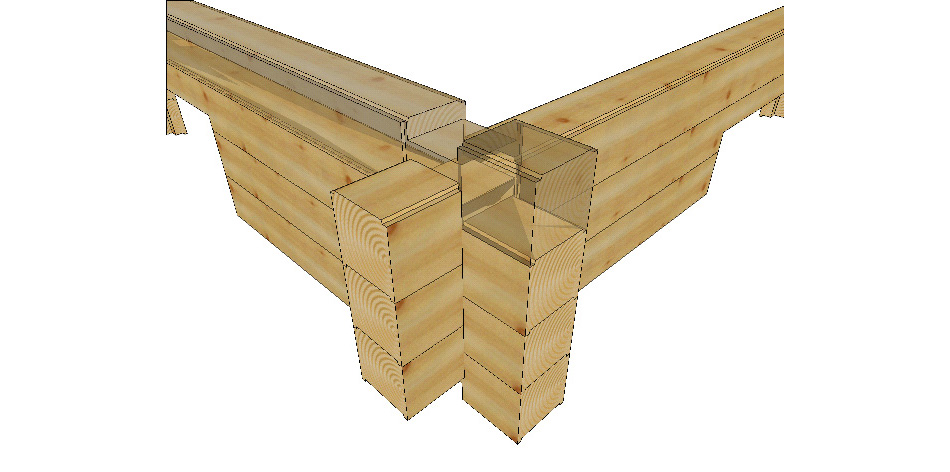

1 OPROGRAMOWANIE DO PROJEKTOWANIA 3D FIRMY DIETRICH S PROJEKTOWANIE KONSTRUKCJI DREWNIANYCH W ŚRODOWISKU 3D CAD/CAM Mimo tego że drewno jest wdzięcznym materiałem budowlanym, bo łatwo daje się kształtować, barwić i impregnować, to zbudowanie solidnej i jednocześnie estetycznej konstrukcji z drewna nie jest łatwym zadaniem. Jak stworzyć projekt idealny? Odpowiedź na to pytanie podsuwają specjaliści z firmy Dietrich s, oferujący oprogramowanie do projektowania 3D CAD/CAM, które dedykowane jest zarówno dla małych zakładów ciesielskich, dużych fabryk domów z drewna, jak i do biur Oprogramowanie do projektowania konstrukcji drewnianych projektowych. Oprogramowanie 3D CAD/CAM firmy Dietrich s to pomoc na wszystkich etapach budowy: od projektu architektonicznego konstrukcji drewnianej, poprzez projekt wykonawczy, etap prefabrykacji elementów, aż po montaż na placu budowy. Poprzez system aplikacji oprogramowanie wspiera cały proces projektowy, niezależnie od tego, czy celem jest wykonanie niewielkiej altany z drewna, czy też kompletny projekt domu szkieletowego, z bala lub konstrukcji z drewna klejonego. Rys. Ściana z bala połączenie węgłowe

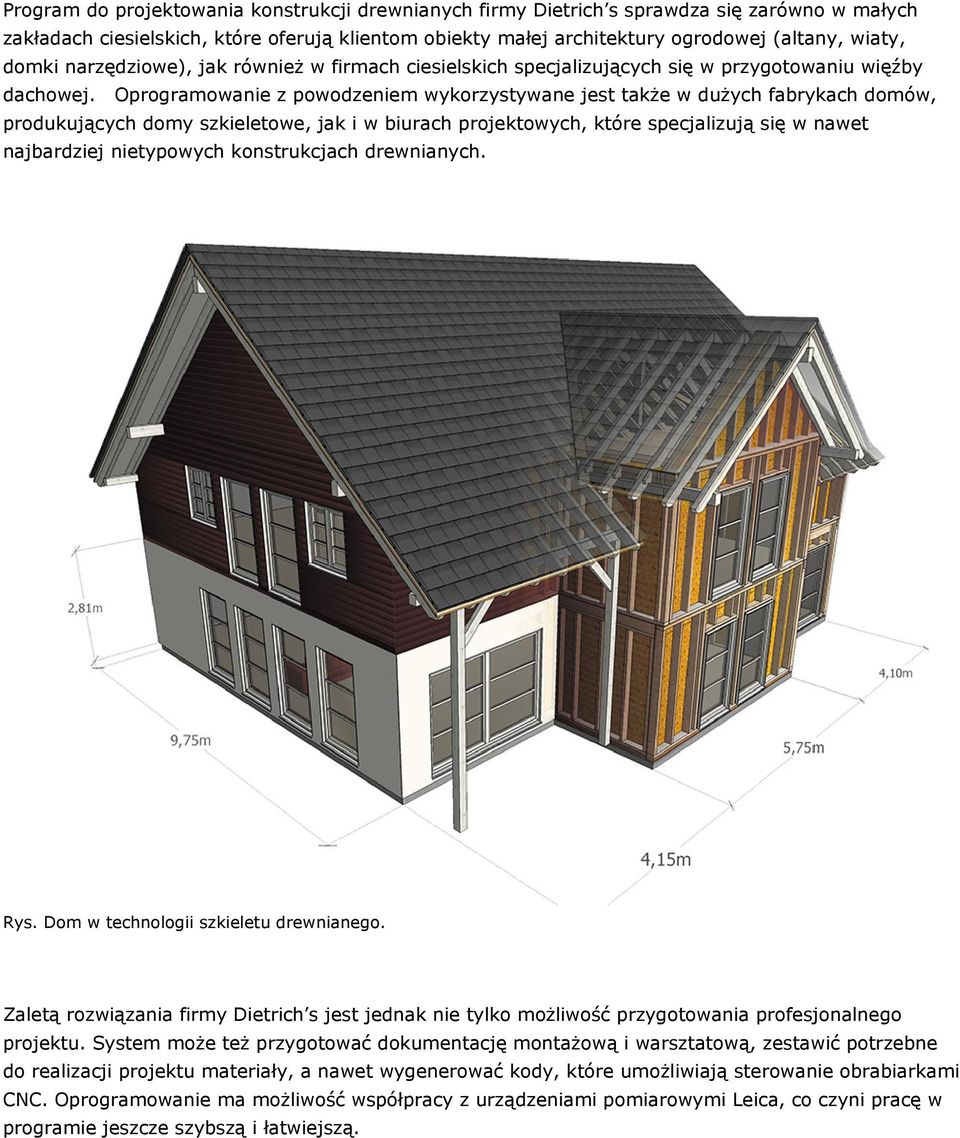

2 Program do projektowania konstrukcji drewnianych firmy Dietrich s sprawdza się zarówno w małych zakładach ciesielskich, które oferują klientom obiekty małej architektury ogrodowej (altany, wiaty, domki narzędziowe), jak również w firmach ciesielskich specjalizujących się w przygotowaniu więźby dachowej. Oprogramowanie z powodzeniem wykorzystywane jest także w dużych fabrykach domów, produkujących domy szkieletowe, jak i w biurach projektowych, które specjalizują się w nawet najbardziej nietypowych konstrukcjach drewnianych. Rys. Dom w technologii szkieletu drewnianego. Zaletą rozwiązania firmy Dietrich s jest jednak nie tylko możliwość przygotowania profesjonalnego projektu. System może też przygotować dokumentację montażową i warsztatową, zestawić potrzebne do realizacji projektu materiały, a nawet wygenerować kody, które umożliwiają sterowanie obrabiarkami CNC. Oprogramowanie ma możliwość współpracy z urządzeniami pomiarowymi Leica, co czyni pracę w programie jeszcze szybszą i łatwiejszą.

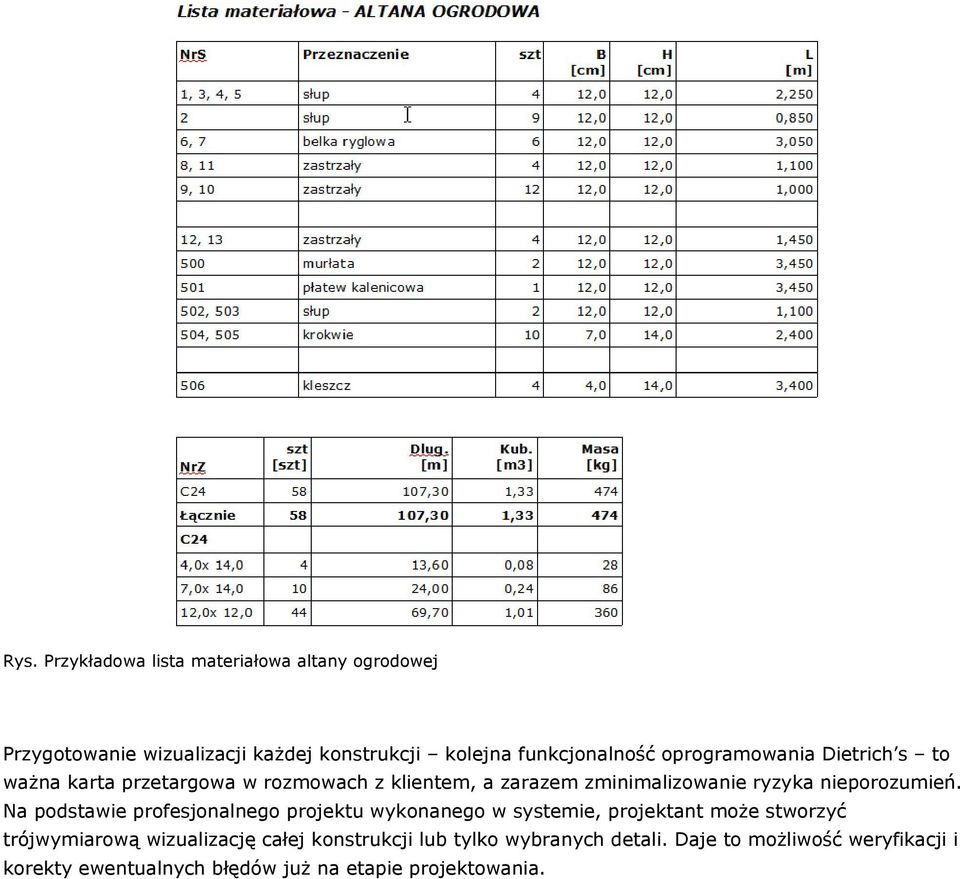

3 Rys. Przykładowa lista materiałowa altany ogrodowej Przygotowanie wizualizacji każdej konstrukcji kolejna funkcjonalność oprogramowania Dietrich s to ważna karta przetargowa w rozmowach z klientem, a zarazem zminimalizowanie ryzyka nieporozumień. Na podstawie profesjonalnego projektu wykonanego w systemie, projektant może stworzyć trójwymiarową wizualizację całej konstrukcji lub tylko wybranych detali. Daje to możliwość weryfikacji i korekty ewentualnych błędów już na etapie projektowania.

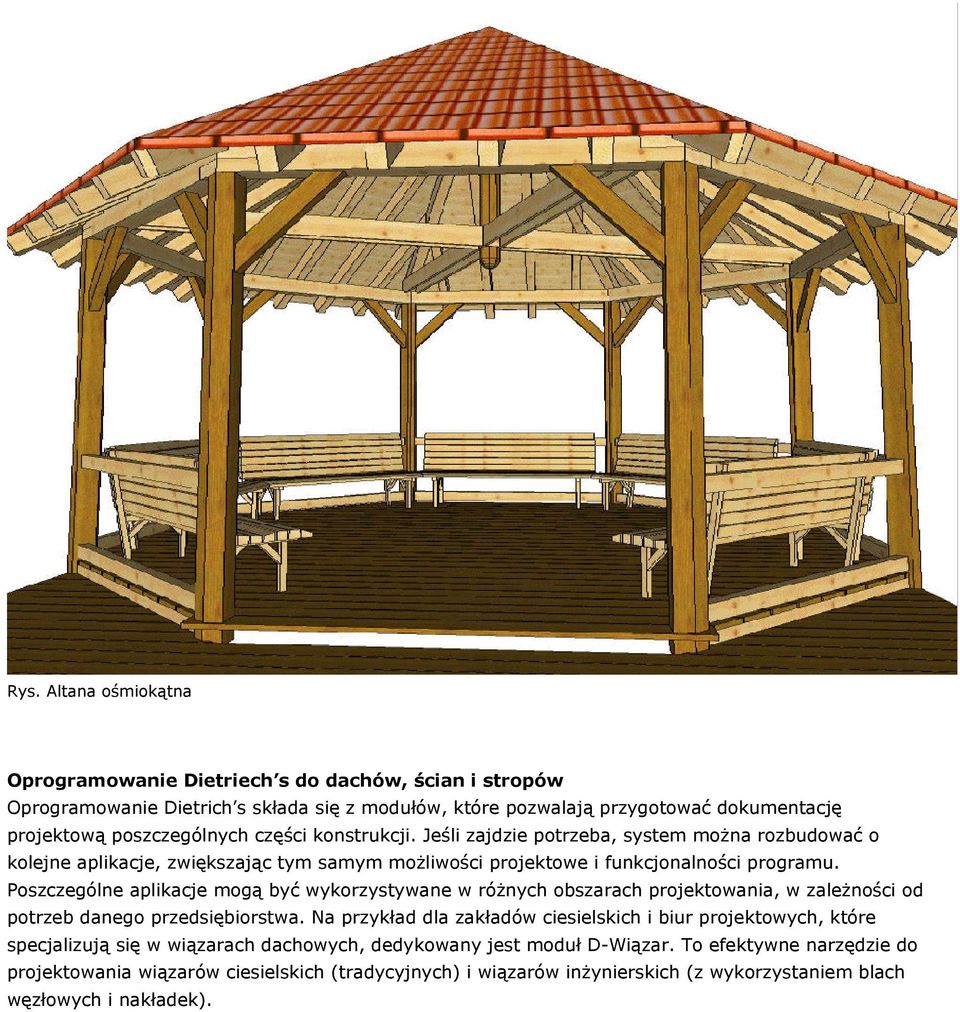

4 Rys. Altana ośmiokątna Oprogramowanie Dietriech s do dachów, ścian i stropów Oprogramowanie Dietrich s składa się z modułów, które pozwalają przygotować dokumentację projektową poszczególnych części konstrukcji. Jeśli zajdzie potrzeba, system można rozbudować o kolejne aplikacje, zwiększając tym samym możliwości projektowe i funkcjonalności programu. Poszczególne aplikacje mogą być wykorzystywane w różnych obszarach projektowania, w zależności od potrzeb danego przedsiębiorstwa. Na przykład dla zakładów ciesielskich i biur projektowych, które specjalizują się w wiązarach dachowych, dedykowany jest moduł D-Wiązar. To efektywne narzędzie do projektowania wiązarów ciesielskich (tradycyjnych) i wiązarów inżynierskich (z wykorzystaniem blach węzłowych i nakładek).

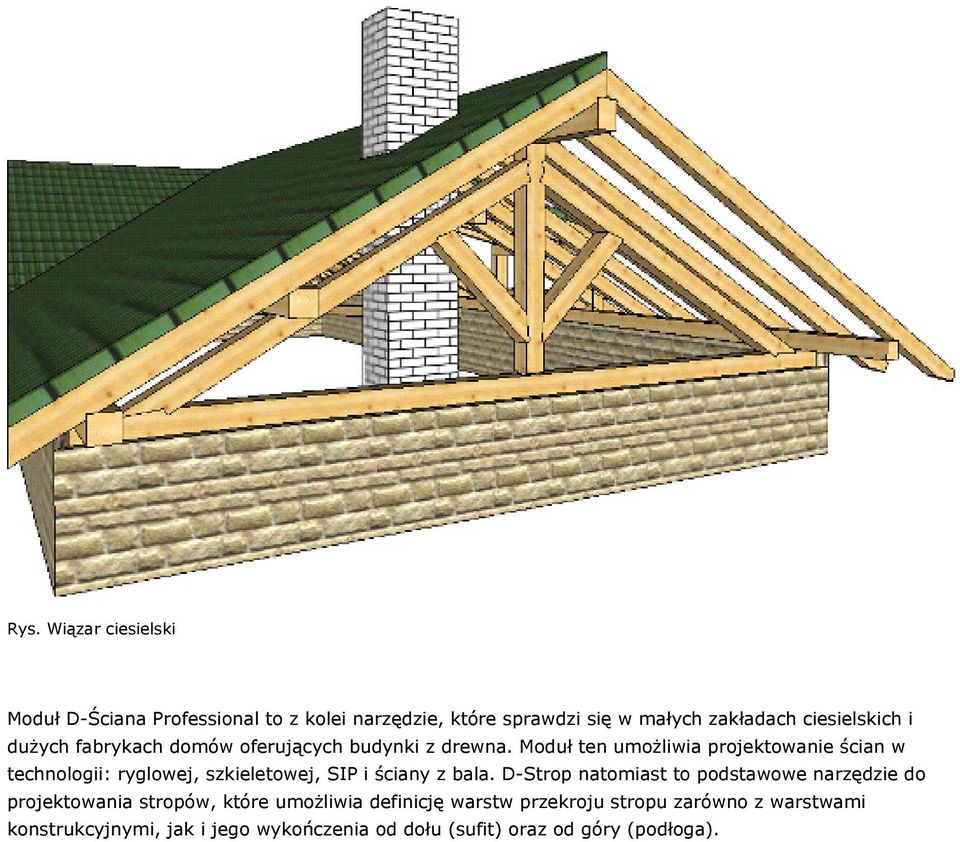

5 Rys. Wiązar ciesielski Moduł D-Ściana Professional to z kolei narzędzie, które sprawdzi się w małych zakładach ciesielskich i dużych fabrykach domów oferujących budynki z drewna. Moduł ten umożliwia projektowanie ścian w technologii: ryglowej, szkieletowej, SIP i ściany z bala. D-Strop natomiast to podstawowe narzędzie do projektowania stropów, które umożliwia definicję warstw przekroju stropu zarówno z warstwami konstrukcyjnymi, jak i jego wykończenia od dołu (sufit) oraz od góry (podłoga).

6 Rys. Dokumentacja warsztatowa rysunek krokwi. Specjalnie dla cieśli i dekarzy opracowana została grupa modułów do projektowania dachów. Aplikacja umożliwia przygotowanie dokumentacji warsztatowej i montażowej więźby dachowej, rozwiązanie geometrii połaci, wstawienie lukarn typu wole oko, lukarn jednospadowych, dwuspadowych, trójkątnych, trapezowych, okien połaciowych i kominów. Moduł ciesielski posiada ponadto wbudowaną bibliotekę elementów konstrukcji więźby dachowej oraz połączeń ciesielskich, które dynamicznie dopasowują się do wprowadzanych w projekcie zmian konstrukcji.

7 Rys. 1. Połączenie ciesielskie słupa z płatwią / Rys. 2. Lukarna wole oko Z myślą o potrzebach firm projektowych powstał z kolei program do dachów dla projektantów D-Dach Konstruktor, który umożliwia opracowanie trójwymiarowego modelu dachu i konstrukcji więźby dachowej oraz wszelkich niezbędnych połączeń ciesielskich. Niewątpliwie dodatkowym atutem jest możliwość automatycznego generowania list materiałowych i przedmiarów zaprojektowanych konstrukcji. Program Dietrich's na platformie AutoCad Dla użytkowników popularnego AutoCAD-a przeznaczona jest specjalna aplikacja Dietrich s-a, która dedykowana jest zarówno dla firm produkcyjnych fabryk domów i firm ciesielskich, jak również dla projektantów oraz architektów preferujących lub bazujących na platformie AutoCAD.

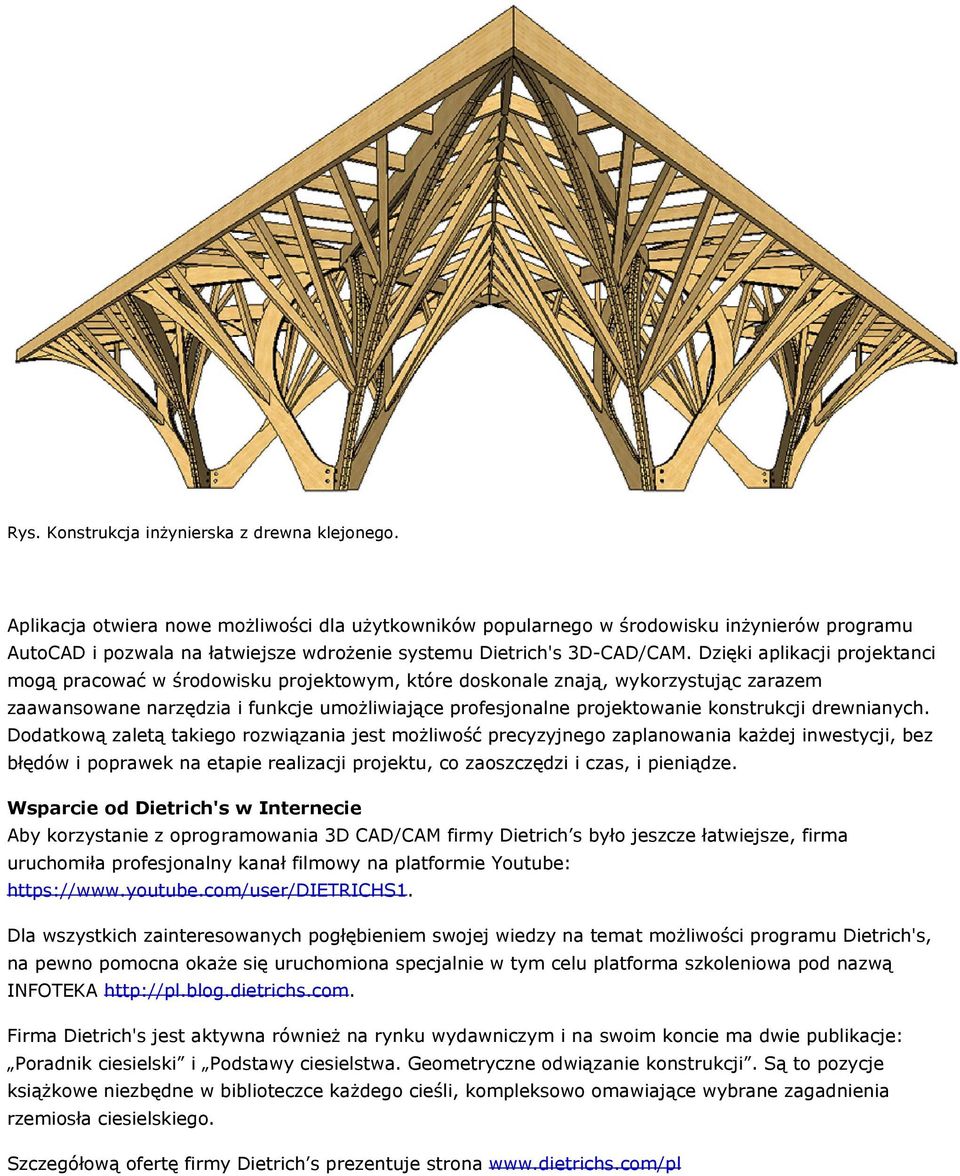

8 Rys. Konstrukcja inżynierska z drewna klejonego. Aplikacja otwiera nowe możliwości dla użytkowników popularnego w środowisku inżynierów programu AutoCAD i pozwala na łatwiejsze wdrożenie systemu Dietrich's 3D-CAD/CAM. Dzięki aplikacji projektanci mogą pracować w środowisku projektowym, które doskonale znają, wykorzystując zarazem zaawansowane narzędzia i funkcje umożliwiające profesjonalne projektowanie konstrukcji drewnianych. Dodatkową zaletą takiego rozwiązania jest możliwość precyzyjnego zaplanowania każdej inwestycji, bez błędów i poprawek na etapie realizacji projektu, co zaoszczędzi i czas, i pieniądze. Wsparcie od Dietrich's w Internecie Aby korzystanie z oprogramowania 3D CAD/CAM firmy Dietrich s było jeszcze łatwiejsze, firma uruchomiła profesjonalny kanał filmowy na platformie Youtube: Dla wszystkich zainteresowanych pogłębieniem swojej wiedzy na temat możliwości programu Dietrich's, na pewno pomocna okaże się uruchomiona specjalnie w tym celu platforma szkoleniowa pod nazwą INFOTEKA Firma Dietrich's jest aktywna również na rynku wydawniczym i na swoim koncie ma dwie publikacje: Poradnik ciesielski i Podstawy ciesielstwa. Geometryczne odwiązanie konstrukcji. Są to pozycje książkowe niezbędne w biblioteczce każdego cieśli, kompleksowo omawiające wybrane zagadnienia rzemiosła ciesielskiego. Szczegółową ofertę firmy Dietrich s prezentuje strona
