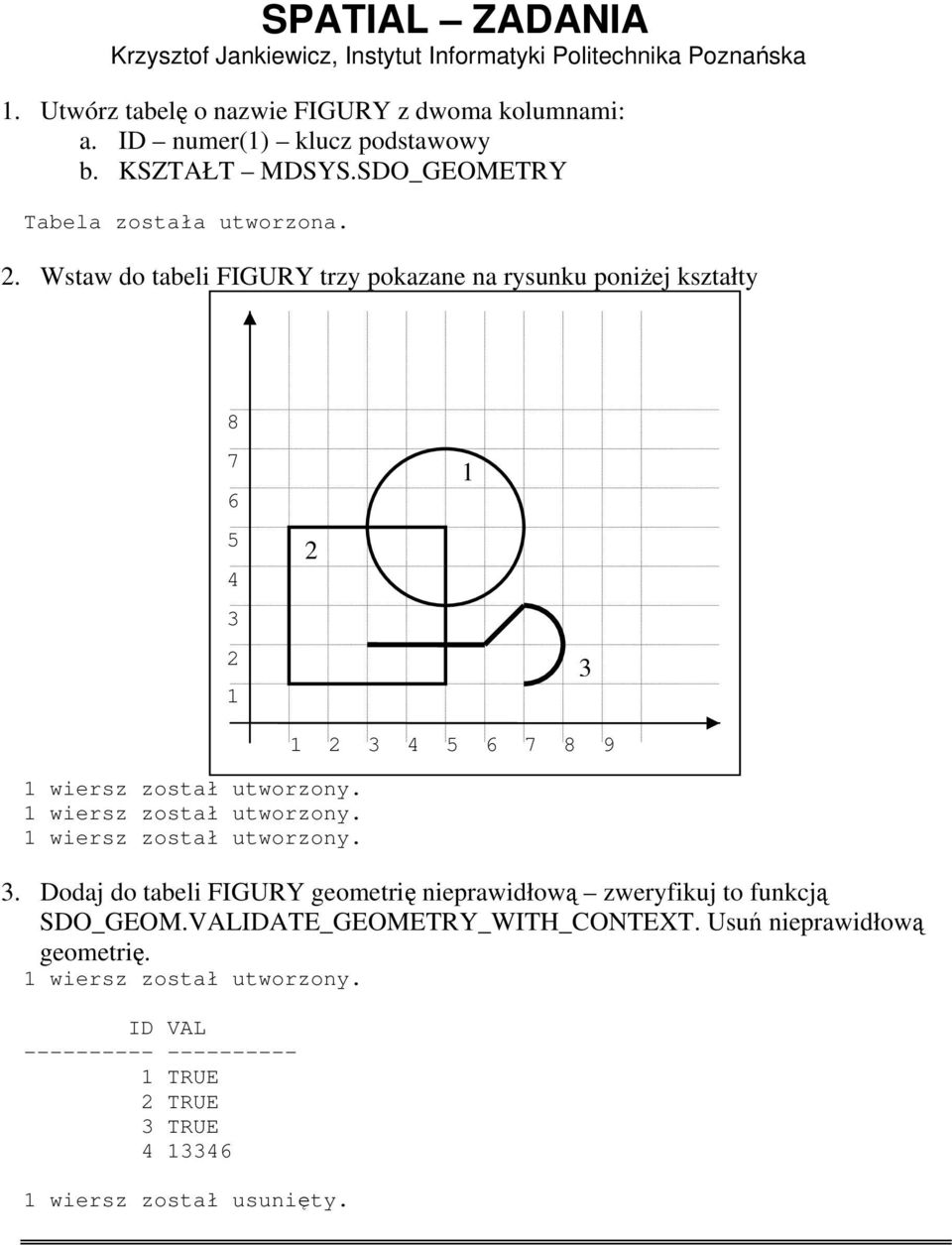

1 SPATIAL ZADANIA Krzysztof Jankiewicz, Instytut Informatyki Politechnika Poznańska 1. Utwórz tabelę o nazwie FIGURY z dwoma kolumnami: a. ID numer(1) klucz podstawowy b. KSZTAŁT MDSYS.SDO_GEOMETRY Tabela została utworzona. 2. Wstaw do tabeli FIGURY trzy pokazane na rysunku poniżej kształty Dodaj do tabeli FIGURY geometrię nieprawidłową zweryfikuj to funkcją SDO_GEOM.VALIDATE_GEOMETRY_WITH_CONTEXT. Usuń nieprawidłową geometrię. ID VAL TRUE 2 TRUE 3 TRUE wiersz został usunięty

Wstaw do tabeli FIGURY trzy pokazane na rysunku poniżej kształty 8 7 6 5 4 3 2 1 2 1 3 3.

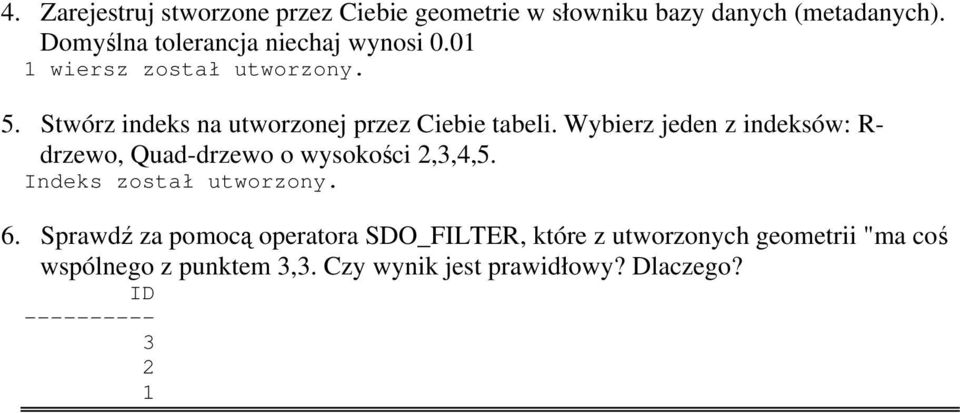

2 4. Zarejestruj stworzone przez Ciebie geometrie w słowniku bazy danych (metadanych). Domyślna tolerancja niechaj wynosi Stwórz indeks na utworzonej przez Ciebie tabeli. Wybierz jeden z indeksów: R- drzewo, Quad-drzewo o wysokości 2,3,4,5. Indeks został utworzony. 6. Sprawdź za pomocą operatora SDO_FILTER, które z utworzonych geometrii "ma coś wspólnego z punktem 3,3. Czy wynik jest prawidłowy? Dlaczego? ID

Wybierz jeden z indeksów: R- drzewo, Quad-drzewo o wysokości 2,3,4,5. Indeks został utworzony. 6.

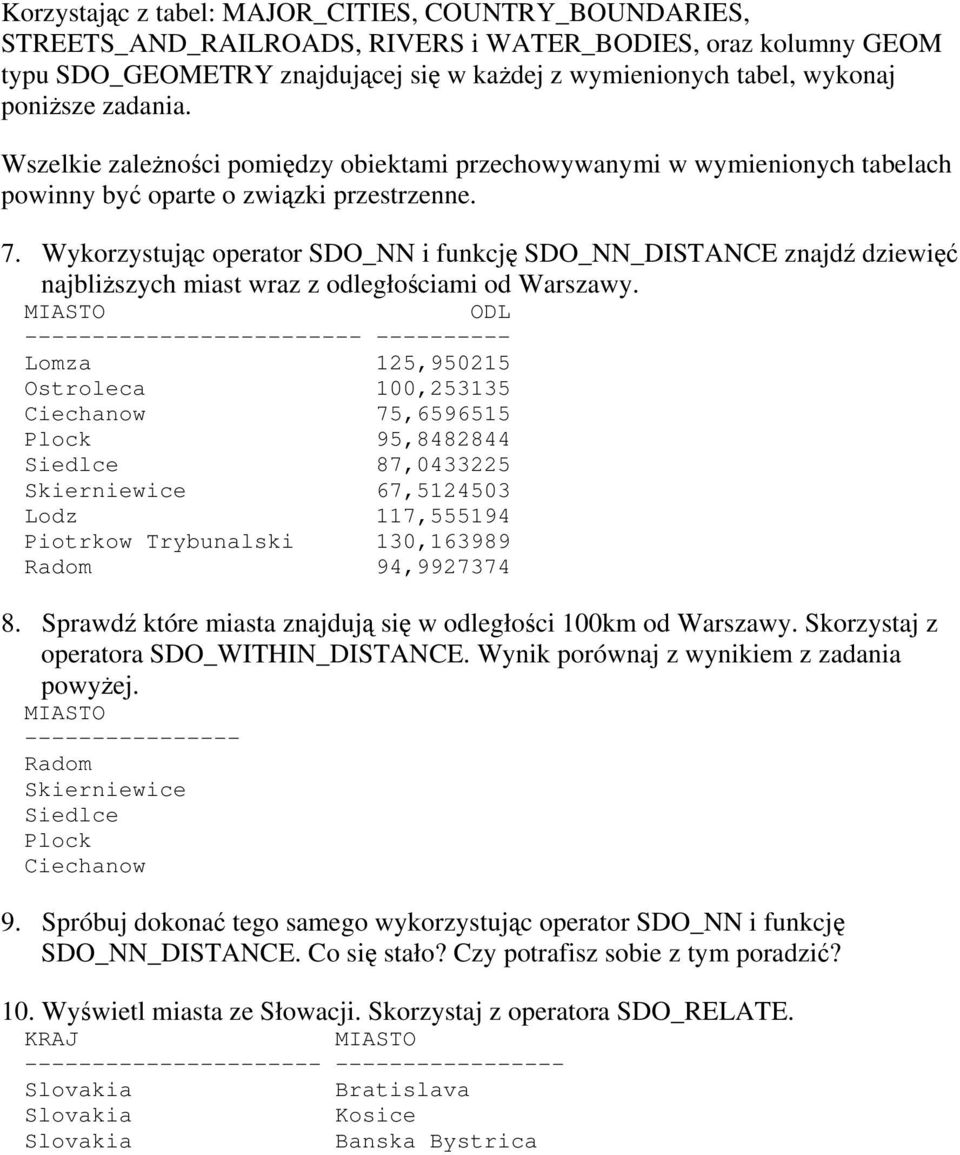

3 Korzystając z tabel: MAJOR_CITIES, COUNTRY_BOUNDARIES, STREETS_AND_RAILROADS, RIVERS i WATER_BODIES, oraz kolumny GEOM typu SDO_GEOMETRY znajdującej się w każdej z wymienionych tabel, wykonaj poniższe zadania. Wszelkie zależności pomiędzy obiektami przechowywanymi w wymienionych tabelach powinny być oparte o związki przestrzenne. 7. Wykorzystując operator SDO_NN i funkcję SDO_NN_DISTANCE znajdź dziewięć najbliższych miast wraz z odległościami od Warszawy. MIASTO ODL Lomza 125, Ostroleca 100, Ciechanow 75, Plock 95, Siedlce 87, Skierniewice 67, Lodz 117, Piotrkow Trybunalski 130, Radom 94, Sprawdź które miasta znajdują się w odległości 100km od Warszawy. Skorzystaj z operatora SDO_WITHIN_DISTANCE. Wynik porównaj z wynikiem z zadania powyżej. MIASTO Radom Skierniewice Siedlce Plock Ciechanow 9. Spróbuj dokonać tego samego wykorzystując operator SDO_NN i funkcję SDO_NN_DISTANCE. Co się stało? Czy potrafisz sobie z tym poradzić? 10. Wyświetl miasta ze Słowacji. Skorzystaj z operatora SDO_RELATE. KRAJ MIASTO Slovakia Bratislava Slovakia Kosice Slovakia Banska Bystrica

Wykorzystując operator SDO_NN i funkcję SDO_NN_DISTANCE znajdź dziewięć najbliższych miast wraz z odległościami od Warszawy.

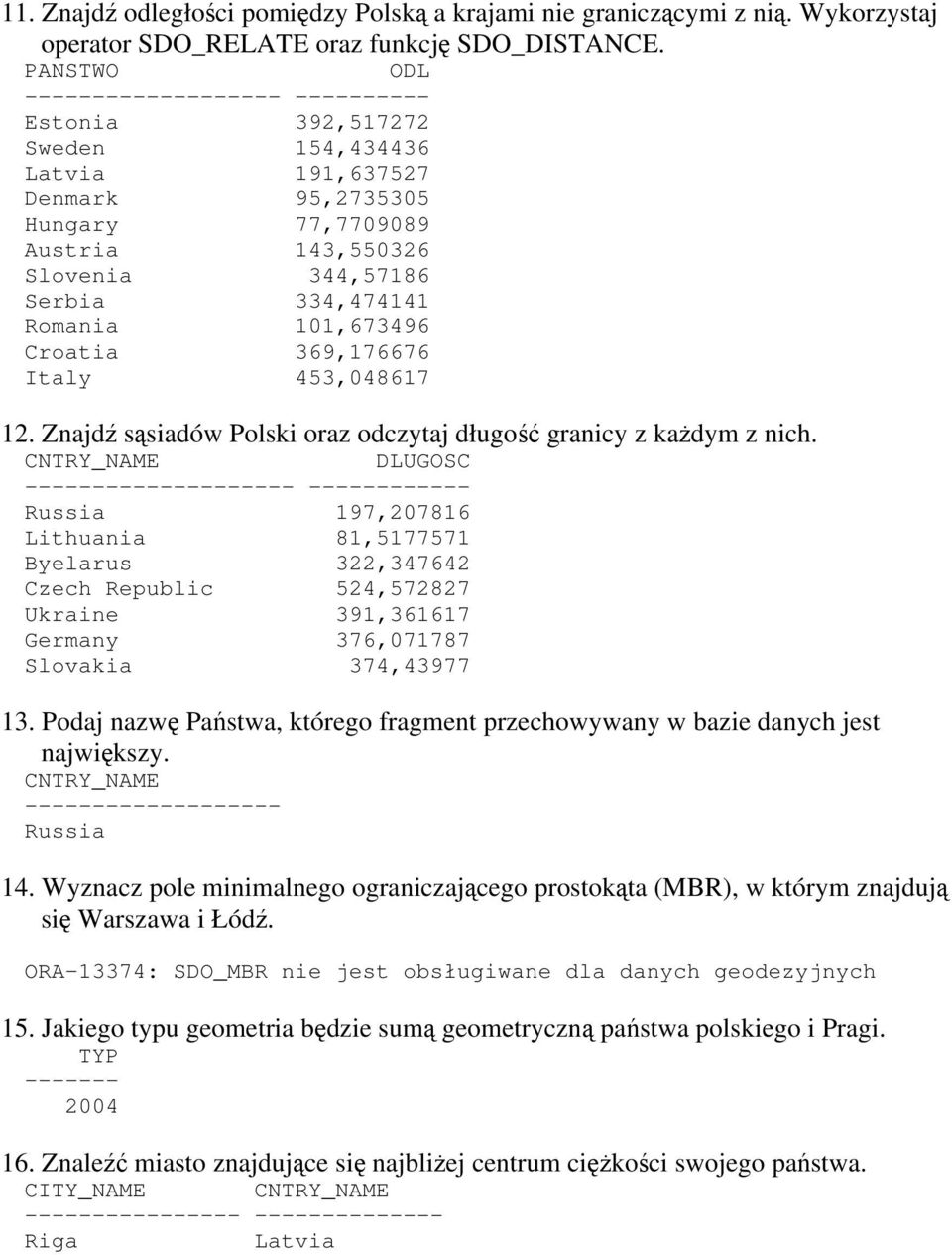

4 11. Znajdź odległości pomiędzy Polską a krajami nie graniczącymi z nią. Wykorzystaj operator SDO_RELATE oraz funkcję SDO_DISTANCE. PANSTWO ODL Estonia 392, Sweden 154, Latvia 191, Denmark 95, Hungary 77, Austria 143, Slovenia 344,57186 Serbia 334, Romania 101, Croatia 369, Italy 453, Znajdź sąsiadów Polski oraz odczytaj długość granicy z każdym z nich. CNTRY_NAME DLUGOSC Russia 197, Lithuania 81, Byelarus 322, Czech Republic 524, Ukraine 391, Germany 376, Slovakia 374, Podaj nazwę Państwa, którego fragment przechowywany w bazie danych jest największy. CNTRY_NAME Russia 14. Wyznacz pole minimalnego ograniczającego prostokąta (MBR), w którym znajdują się Warszawa i Łódź. ORA-13374: SDO_MBR nie jest obsługiwane dla danych geodezyjnych 15. Jakiego typu geometria będzie sumą geometryczną państwa polskiego i Pragi. TYP Znaleźć miasto znajdujące się najbliżej centrum ciężkości swojego państwa. CITY_NAME CNTRY_NAME Riga Latvia

101,673496 Croatia 369,176676 Italy 453,048617 12. Znajdź sąsiadów Polski oraz odczytaj długość granicy z każdym z nich.

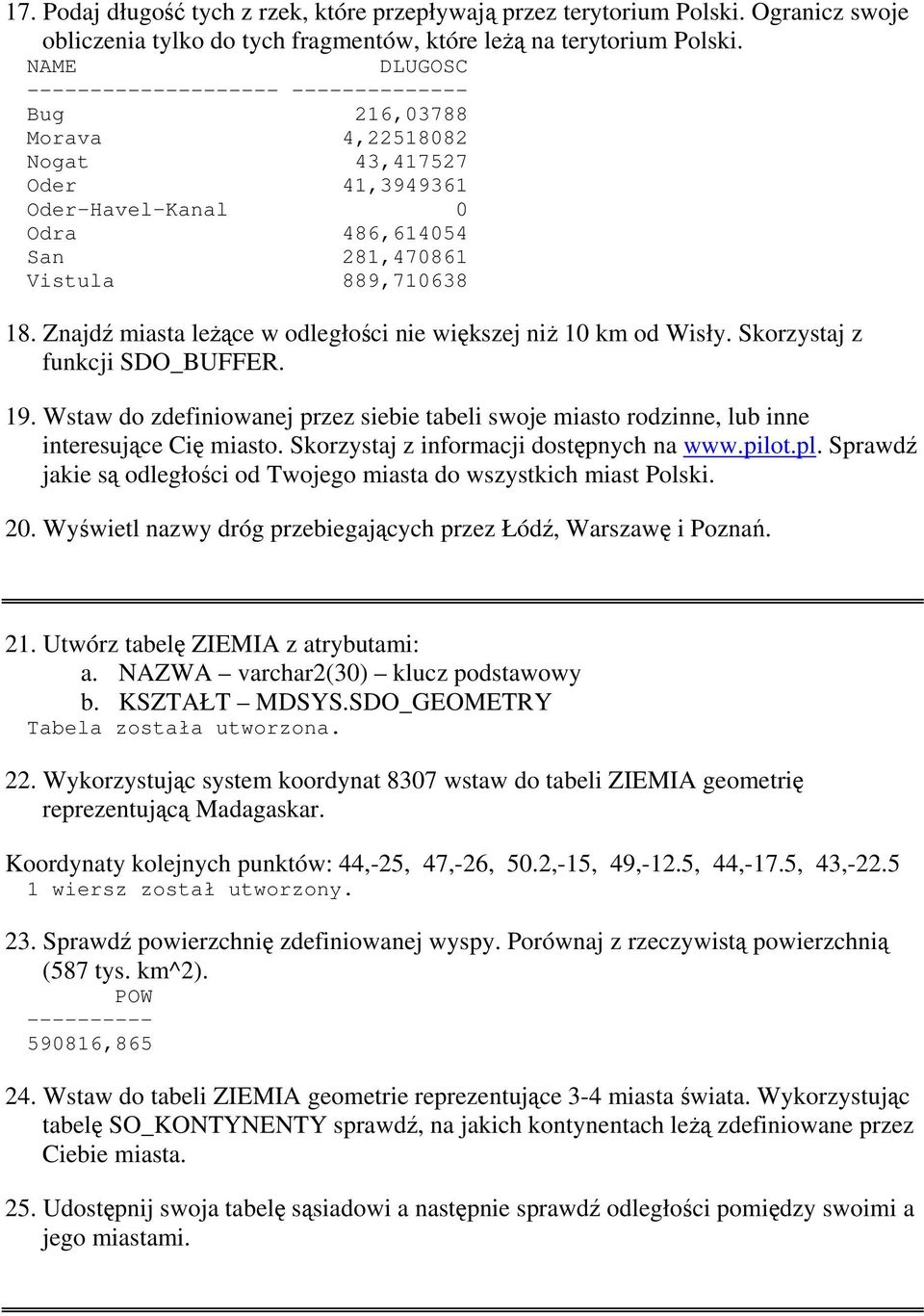

5 17. Podaj długość tych z rzek, które przepływają przez terytorium Polski. Ogranicz swoje obliczenia tylko do tych fragmentów, które leżą na terytorium Polski. NAME DLUGOSC Bug 216,03788 Morava 4, Nogat 43, Oder 41, Oder-Havel-Kanal 0 Odra 486, San 281, Vistula 889, Znajdź miasta leżące w odległości nie większej niż 10 km od Wisły. Skorzystaj z funkcji SDO_BUFFER. 19. Wstaw do zdefiniowanej przez siebie tabeli swoje miasto rodzinne, lub inne interesujące Cię miasto. Skorzystaj z informacji dostępnych na Sprawdź jakie są odległości od Twojego miasta do wszystkich miast Polski. 20. Wyświetl nazwy dróg przebiegających przez Łódź, Warszawę i Poznań. 21. Utwórz tabelę ZIEMIA z atrybutami: a. NAZWA varchar2(30) klucz podstawowy b. KSZTAŁT MDSYS.SDO_GEOMETRY Tabela została utworzona. 22. Wykorzystując system koordynat 8307 wstaw do tabeli ZIEMIA geometrię reprezentującą Madagaskar. Koordynaty kolejnych punktów: 44,-25, 47,-26, 50.2,-15, 49,-12.5, 44,-17.5, 43, Sprawdź powierzchnię zdefiniowanej wyspy. Porównaj z rzeczywistą powierzchnią (587 tys. km^2). POW , Wstaw do tabeli ZIEMIA geometrie reprezentujące 3-4 miasta świata. Wykorzystując tabelę SO_KONTYNENTY sprawdź, na jakich kontynentach leżą zdefiniowane przez Ciebie miasta. 25. Udostępnij swoja tabelę sąsiadowi a następnie sprawdź odległości pomiędzy swoimi a jego miastami.

Znajdź miasta leżące w odległości nie większej niż 10 km od Wisły. Skorzystaj z funkcji SDO_BUFFER. 19.

6 26. Utwórz tabelę POLITECHNIKA a. NAZWA varchar2(30) klucz podstawowy b. TYP varchar2(10) c. KSZTAŁT MDSYS.SDO_GEOMETRY 27. Wykonaj kilka operacji na tabeli POLITECHNIKA a. Wstaw kilka pięter (2-3) i kilka pokoi (4-6) b. Zdefiniuj indeks R-drzewo 3-wymiarowy c. Sprawdź działanie operatora SDO_FILTER wyświetl parami pokoje i piętra, w których się zawierają. d. Sprawdź działanie innych operatorów i funkcji. e. Skasuj poprzedni indeks i utwórz indeks R-drzewo 2-wymiarowy f. Sprawdź działanie operatora SDO_FILTER wyświetl parami pokoje i piętra, w których się zawierają. g. Sprawdź działanie innych operatorów i funkcji. Co obserwujesz? h. Zdefiniuj własną funkcję sprawdzającą zawieranie się pokoi w piętrach.

Sprawdź działanie operatora SDO_FILTER wyświetl parami pokoje i piętra, w których się zawierają. d. Sprawdź działanie innych operatorów i funkcji. e.

7 Mini projekty: 1. Napisz program znajdujący najkrótszą drogę pomiędzy dowolnymi dwoma miastami nazwy podawane jako parametry. Wykorzystaj informacje zawarte w tabelach MAJOR_CITIES i STREETS_AND_RAILROADS. 2. Napisz program wizualizujący geometrie znajdujące się w tabeli MAJOR_CITIES. Załóż, że obiekty przestrzenne to punkty. Zapewnij przesuwanie mapy punktów oraz powiększanie i pomniejszanie. 3. Napisz program wizualizujący geometrie znajdujące się w tabeli COUNTRY_BOUNDARIES. Wykorzystaj informacje zawarte w tabeli do opisania wyświetlonych obszarów. 4. Napisz program, który pozwoli przeglądać: tabele zawierające geometrie oraz wiersze wybranych tabel (konstrukcja master-detail). Dla każdego wiersza mają być wyświetlane informacje dotyczące przechowywanej geometrii: typ geometrii, liczba wymiarów układu współrzędnych, liczba elementów tworzących geometrię. 5. Napisz program wizualizujący geometrie umieszczone w trójwymiarowym układzie współrzędnych. Załóż, że geometriami będą tylko prostopadłościany. 6. Napisz funkcje, która będzie wykrywała zależności pomiędzy geometriami w trójwymiarowym układzie współrzędnych. Zależności do wykrycia to: OBOK PRZECINA WEWNĄTRZ OBOK POD 7. Napisz program do ładujący zawartość plików SHP do bazy danych ORACLE. Projekt praktyczny dla ambitnych.

Załóż, że obiekty przestrzenne to punkty. Zapewnij przesuwanie mapy punktów oraz powiększanie i pomniejszanie. 3. Napisz program wizualizujący geometrie znajdujące się w tabeli COUNTRY_BOUNDARIES.
