1 Michał Dwornik Badanie przezskórne EMG

2 Elektromiografia J.V. Basmajian; C.J. De Luca Muscles Alive Their Function Revealed by Electromyogr Williams Wilkins, Baltimore 1985

3 Powstawanie potencjału elektrycznego

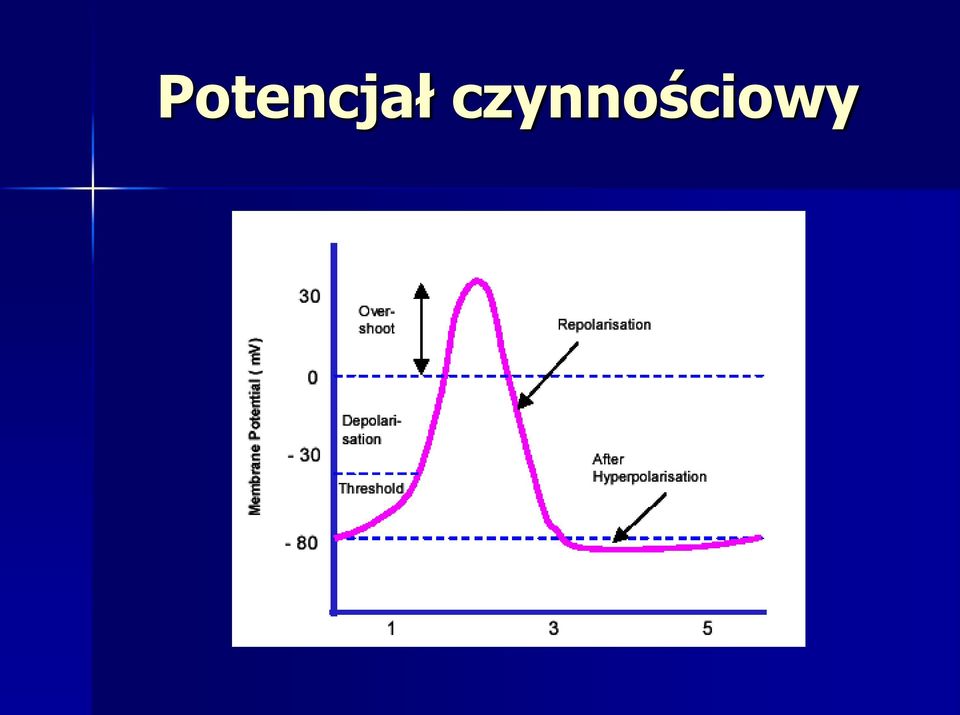

4 Potencjał czynnościowy

5 Jednostka motoryczna

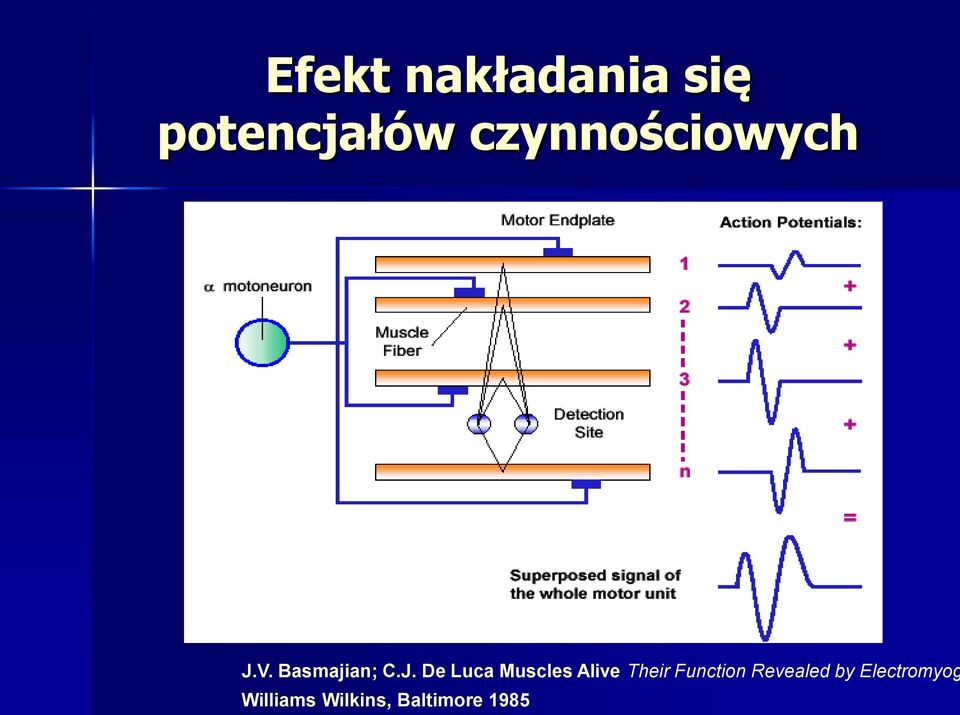

6 Efekt nakładania się potencjałów czynnościowych J.V. Basmajian; C.J. De Luca Muscles Alive Their Function Revealed by Electromyog Williams Wilkins, Baltimore 1985

7 Zapis nałożonych potencjałów czynnościowych J.V. Basmajian; C.J. De Luca Muscles Alive Their Function Revealed by Electromyogr Williams Wilkins, Baltimore 1985

Ułożenie elektrod przezskórnych Elektrody rejestrujące Na środku brzuśca mięśnia W odległości 1 cm ( SENIAM 2 cm ) Z dala od punktów motorycznych

8 Ułożenie elektrod przezskórnych Elektrody rejestrujące Na środku brzuśca mięśnia W odległości 1 cm ( SENIAM 2 cm ) Z dala od punktów motorycznych mięśnia Z dala od ścięgien mięśnia Podłużnie do włókien mięśniowych Basmajian J. De Luca C. Muscles Alive: their functions revealed by electromyography; 1985

mięśnia Z dala od ścięgien mięśnia Podłużnie do włókien mięśniowych

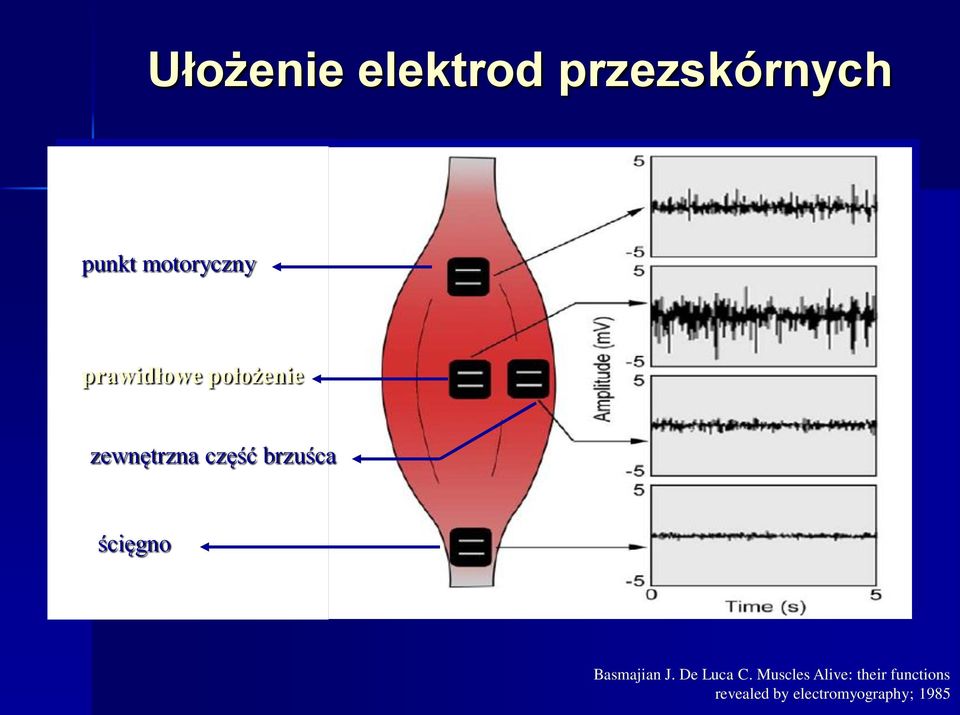

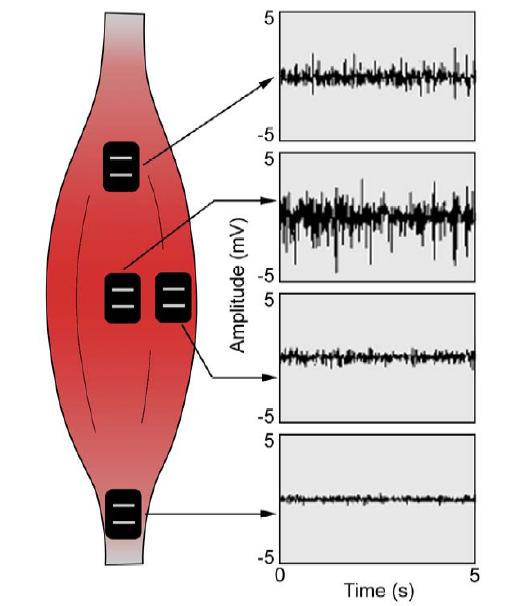

9 Ułożenie elektrod przezskórnych punkt motoryczny prawidłowe położenie zewnętrzna część brzuśca ścięgno Basmajian J. De Luca C. Muscles Alive: their functions revealed by electromyography; 1985

10 Ułożenie elektrod przezskórnych Elektroda referencyjna Możliwie daleko od badanego mięśnia Blisko powierzchni kostnych Basmajian JV, De Luca CJ. Muscles Alive: their functions revealed by electromyography (fifth ed.). Williams & Wilkins, Baltimore, Maryland, 1985

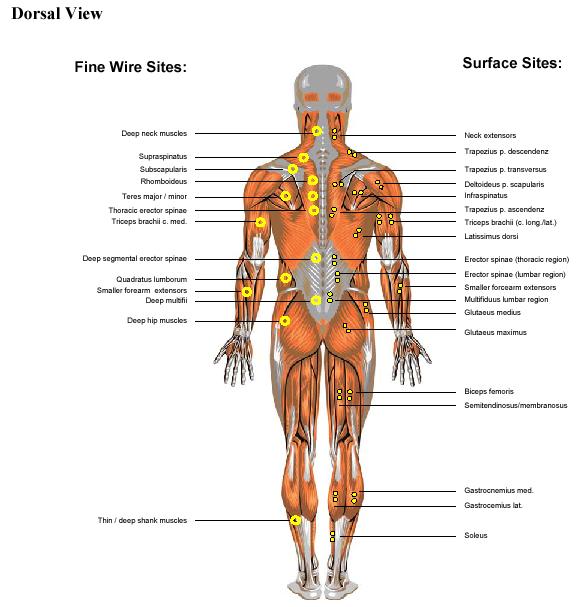

11 Standaryzowane ułozenia elektrod The European Recommendations for Surface Electromyography (SENIAM)

12 Standaryzowane ułozenia elektrod The European Recommendations for Surface Electromyography (SENIAM)

(1999) SENIAM 8: European Recommendations for Surface ElectroMyoGra-phy, Roessingh Research and Development. Freriks B.

13 Standaryzacja aplikacji elektrod The European Recommendations for Surface Electromyography (SENIAM) Hermens H.J., Freriks B., Merletti R., Hägg G., Stegeman D.F., Blok J., Rau G., Dissel-horst- Klug C. (1999) SENIAM 8: European Recommendations for Surface ElectroMyoGra-phy, Roessingh Research and Development. Freriks B., Hermens H.J. (1999) SENIAM 9: European Recommendations for Surface ElectroMyoGraphy, results of the SENIAM project, Roessingh Research and Development.

14 Przygotowanie skóry

15 Zastosowanie EMG

Neurology 2000;55:171 177 Clinical utility of surface EMG Report of the Therapeutics and Technology Assessment Subcommittee of the American Academy of Neurology S.L. Pullman, MD, FRCP(C); D.S. Goodin, MD; A.

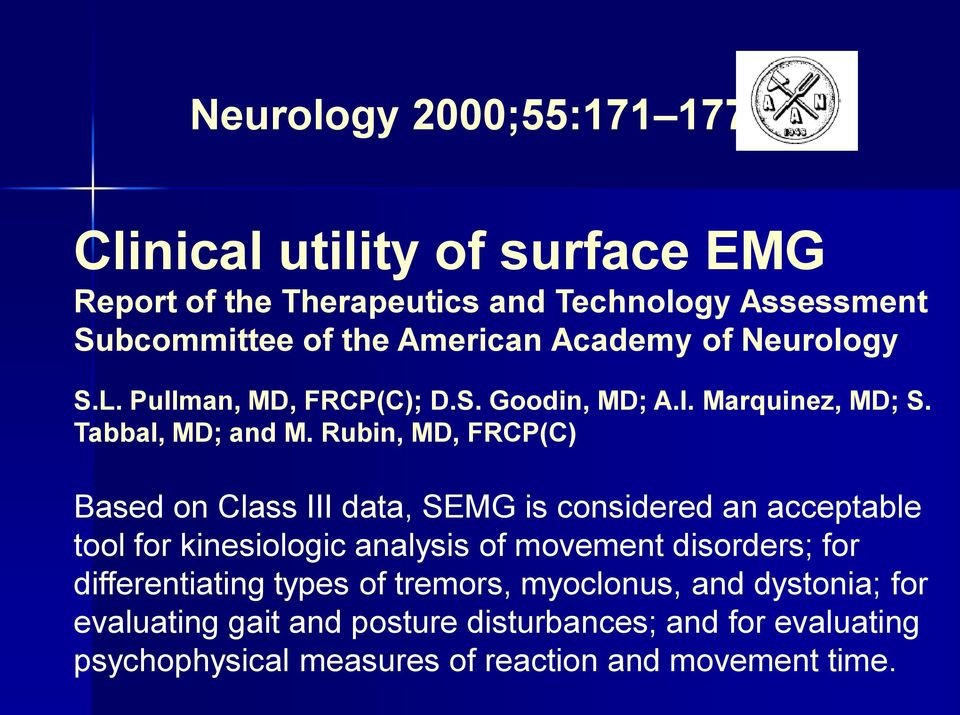

16 Neurology 2000;55: Clinical utility of surface EMG Report of the Therapeutics and Technology Assessment Subcommittee of the American Academy of Neurology S.L. Pullman, MD, FRCP(C); D.S. Goodin, MD; A.I. Marquinez, MD; S. Tabbal, MD; and M. Rubin, MD, FRCP(C) Based on Class III data, SEMG is considered an acceptable tool for kinesiologic analysis of movement disorders; for differentiating types of tremors, myoclonus, and dystonia; for evaluating gait and posture disturbances; and for evaluating psychophysical measures of reaction and movement time.

Rubin, MD, FRCP(C) Based on Class III data, SEMG is considered an acceptable tool for kinesiologic analysis of movement disorders; for

17 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej aktywność mięśni męczliwości mięśni koordynacji pracy mięśni Obiektywizacja wielkości bólu pomiar odruchowego wzmożonego napięcia mięśniowego Obiektywizacja skuteczności poszczególnych zabiegów fizjoterapeutycznych

koordynacji pracy mięśni Obiektywizacja wielkości bólu pomiar odruchowego

18 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej aktywność mięśni

19 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej aktywność mięśni

20 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej aktywność mięśni J. Perry Gait Analysis Normal and Pathological Function. Slack Thorofare 1992

Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej aktywność mięśni Zależność EMG/siła od pozycji kątowej w stawie US

21 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej aktywność mięśni Zależność EMG/siła od pozycji kątowej w stawie US Department of Health and Human Services Selected Topics in Surface Electromy-ography for Use in Occupational Set-tings: Expert Perspectives DHHS NIOSH Publications #

22 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej aktywność mięśni zależność EMG/siła J.V. Basmajian; C.J. De Luca Muscles Alive Their Function Revealed by Electromyogr Williams Wilkins, Baltimore 1985

23 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej aktywność mięśni zależność EMG/siła J.V. Basmajian; C.J. De Luca Muscles Alive Their Function Revealed by Electromyogra Williams Wilkins, Baltimore 1985

24 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej męczliwość mięśni C.J. De Luca; M. Knaflitz Surface Electromyography: What s New? C.L.U.T., Torino 1992

25 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywna ocena kinezjologiczna pracy mięśniowej koordynacji pracy mięśni

26 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywizacja wielkości bólu pomiar odruchowego wzmożonego napięcia mięśniowego zależnego od intensywności odczuwania bólu Willer J. Nociceptive flexion reflex as a physiological correlate of pain sensation in humans, in: Pain measuremenmt in man, Amsterdam, Elseevier, 1984,

27 Zastosowanie badania przezskórnego EMG w fizjoterapii Obiektywizacja wielkości bólu pomiar odruchowego wzmożonego napięcia mięśniowego zależnego od intensywności odczuwania bólu

28 Warunki standaryzacji testowej

NeuroTrac SIMPLEX Specyfikacja techniczna 1. Urządzenie jednokanałowe 2. Zakres odczytu sygnału EMG : 0,2-2000 mikrovolt 3. Czułość : 0,1 μv RMS 4.

29 NeuroTrac SIMPLEX Specyfikacja techniczna 1. Urządzenie jednokanałowe 2. Zakres odczytu sygnału EMG : 0, mikrovolt 3. Czułość : 0,1 μv RMS 4. Dokładność : 4% μv odczytanych +/- 0,3 μv przy 200 Hz 5. Filtry sygnału do wyboru : wąski 100Hz +/- 5% do 370 Hz +/- 10 % szeroki 18Hz +/- 4 Hz do 370 Hz +/- 10% odczytu poniżej 230 μv 10 Hz +/- 3 Hz do 370 Hz +/- 10% odczytu powyżej 230 μv 6. Filtr sieciowy 50 Hz( Kanada 60 Hz) 33 dbs (0,1% dokładność) 7. CMRR : 130 dbs 50 hz Europejski atest dla sprzętu medycznego
