2 ST 202 instrukcja obsługi Deklaracja zgodności nr 4/2008 My, firma TECH, ul. St. Batorego 14, Andrychów, deklarujemy z pełną odpowiedzialnością, że produkowany przez nas termoregulator ST V, 50Hz spełnia wymagania Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej. (Dz.U. Nr 155, poz. 1089) z dnia 21 sierpnia 2007 r., wdrażającego postanowienia Dyrektywy Niskonapięciowej (LVD) 2006/95/WE z dnia r. Sterownik ST-32 kompatybilności EMC przeszedł przy pozytywnie podłączeniu badania optymalnych obciążeń. Do ocen zgodności zastosowano normy zharmonizowane PN-EN :2006. Paweł Jura, Janusz Master -2-

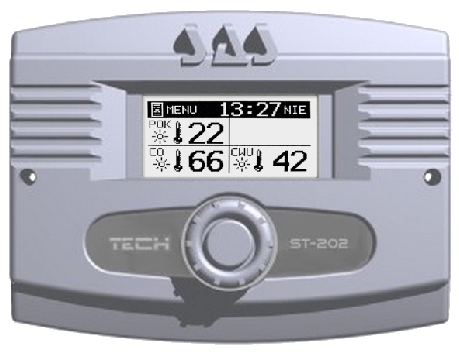

3 tech I. Zastosowanie Regulator pokojowy typu ST-202 przeznaczony jest do sterowania i kontroli temperatury centralnego ogrzewania, ciepłej wody użytkowej i temperatury pokojowej. Dodatkowo urządzenie może realizować tygodniowy program ogrzewania, wybór trybu pracy, wyświetlanie aktualnych informacji itp. Zastosowanie regulatora zapewnia wygodne sterowanie temperaturą w domu i temperaturą ciepłej wody użytkowej wprost z mieszkania bez konieczności schodzenia do kotłowni. Czytelny duży wyświetlacz graficzny z podświetlanym ekranem ułatwia odczyt i modulację parametrów na regulatorze. Łatwy montaż na ścianie, estetyka urządzenia a także jego niewygórowana cena stanowią kolejne zalety regulatora. Regulator pokojowy ST-202 współpracuje ze sterownikiem kotłów C.O. z automatycznym podawaniem paliwa SAS GRO-ECO (na ekogroszek) i SAS ECO (na miał, eko-groszek). II. Zasada działania Opis panelu sterującego GODZINA, DZIEŃ TYGODNIA TEMPERATURA AKTUALNA W MIESZKANIU TEMPERATURA AKTUALNA C.O. TEMPERATURA BOJLERA IMPULSATOR -3-

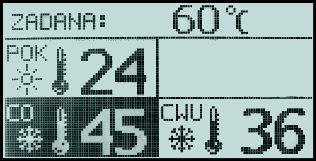

4 ST 202 instrukcja obsługi Sterowanie odbywa się za pomocą impulsatora. Wejście do menu i zatwierdzanie ustawień następuje przez naciśnięcie gałki impulsatora Podczas jej obracania przemieszczamy się w funkcjach menu. Jeżeli chcemy przejść do wyższego poziomu menu, należy zaznaczyć WYJŚCIE i potwierdzić naciśnięciem gałki. W podobny sposób dokonuje się zmiany wszelkich ustawień. II.a) Strona główna Podczas normalnej pracy regulatora na wyświetlaczu graficznym widoczna jest strona główna, na której w zależności od trybu wyświetlane są: - temperatura aktualna w mieszkaniu, - temperatura centralnego ogrzewania (C.O.), - temperatura zasobnika ciepłej wody użytkowej (C.W.U.), - dzień tygodnia i godzina, - symbol MENU. Aby szybko zmienić temperaturę zadaną w mieszkaniu, na wyjściu C.O. lub bojlera C.W.U. należy pokręcając impulsatorem zaznaczyć właściwą pozycję, a następnie ustawić żądaną temperaturę. Podczas regulacji temperatury C.O. i C.W.U. na wyświetlaczu w prawym górnym rogu pojawi się wartość zadana. Przy normalnej pracy na ekranie prezentowana jest tylko aktualna temperatura C.O. i C.W.U. Po wybraniu MENU i naciśnięciu gałki impulsatora użytkownik przechodzi do głównego menu. -4-

5 tech II.b) Schemat blokowy Menu podstawowe składa się z licznych funkcji które graficznie przedstawia poniższy schemat blokowy. M ENU WYJŚCIE ZEGAR GG:MM DZIEŃ TYGODNIA NIEDZIELA - SOBOTA PODŚWIETLENIE MIN <---> MAX TYGODNIÓWKA NIEDZIELA PONIEDZIAŁEK WTOREK SOBOTA PIĄTEK CZWARTEK CZUŁOŚĆ GAŁKI MIN <---> MAX ZABEZPIECZENIE SEKUNDY WYBÓR JĘZYKA POL DEU USTAWIENIA FABRYCZNE NIE TAK EKRAN W STANDBY INFORMACJE KALIBRACJA CZUJNIKA POKOJOWEGO WYGASZONY ENG SLO CZK ŚRODA RUS TEMP. POKOJOWA SEKUNDY ± ºC WYJŚCIE II.c) Ustawienia regulatora pokojowego 1. ZEGAR Użytkownik ustawia aktualny czas. 2. DZIEŃ TYGODNIA Użytkownik ustawia właściwy dzień tygodnia. 3. PODŚWIETLENIE To ustawienie służy do wybrania preferowanej jasności wyświetlacza. 4. TYGODNIÓWKA Na każdy dzień tygodnia można zaprogramować optymalne dla -5-

6 ST 202 instrukcja obsługi domowników temperatury, ustawione w zależności od potrzeb użytkowników w ciągu doby. Do dyspozycji mamy wybrane strefy czasowe ustawiane w 24 godzinnym cyklu dobowym. Na każdy dzień tygodnia z dokładnością jednej godziny można zadeklarować dowolną odchyłkę temperaturową od głównej wartości zadanej. Ustawianie wielu przedziałów czasowych na poszczególne dni tygodnia może być uciążliwe, dlatego wprowadzono kopiowanie nastaw dobowych z poniedziałku na pozostałe dni robocze. Analogicznie można przenieść nastawy z soboty na niedzielę. Tygodniowe programowanie pozwala obniżyć koszty ogrzewania i zapewnia pożądany komfort cieplny w określonych przedziałach czasowych. 5. CZUŁOŚĆ GAŁKI Za pomocą tej funkcji użytkownik wybiera czułość gałki impulsatora. 6. ZABEZPIECZENIE Dla zabezpieczenia urządzenia przed niepożądanymi zmianami nastaw np. przez dzieci, wprowadzono blokadę, która uruchamia się po kilkunastu sekundach bezczynności. W ustawieniu tym wybiera się na ile sekund należy przytrzymać gałkę aby blokada ustąpiła. Aby rozpocząć programowanie zablokowanego urządzenia należy nacisnąć pokrętło impulsatora i przytrzymać je przez zdefiniowany czas. 7. WYBÓR JĘZYKA Użytkownik dokonuje wyboru wersji językowej sterownika. 8. USTAWIENIA FABRYCZNE Regulator jest wstępnie skonfigurowany do pracy. Należy go jednak dostosować do własnych potrzeb. W każdej chwili jest możliwy powrót do ustawień fabrycznych. Załączając opcje ustawienia fabryczne użytkownik traci wszystkie własne nastawienia sterownika na rzecz ustawień zapisanych przez producenta. Od tego momentu możemy na nowo ustawiać własne parametry. -6-

7 tech 9. EKRAN W STANDBY Ustawienie to aktywuje się dopiero, gdy sterownik na piecu C.O. ma wyłączoną funkcję regulator pokojowy. Wtedy regulator pokojowy można ustawić aby był wygaszony (w prawym dolnym rogu wyświetla się napis Standby) lub by wyświetlał aktualną temperaturę w pomieszczeniu (praca jak termometr). 10. INFORMACJE Po wybraniu tej funkcji wyświetla się logo producenta sterownika wraz z aktualną wersją programu. 11. KALIBRACJA CZUJNIKA POKOJOWEGO Kalibracji dokonuje się przy montażu lub po dłuższym użytkowaniu regulatora, jeżeli temperatura pokojowa wyświetlana na czujniku odbiega od rzeczywistej. Zakres regulacji: -5 do +5 OC. III. Alarmy Pokojowy regulator temperatury ST-202 będzie sygnalizował wszystkie alarmy, które wystąpią w sterowniku głównym na piecu C.O.. Kiedy alarm się aktywuje, sterownik będzie wysyłał sygnał dźwiękowy a na wyświetlaczu pojawi się identyczny komunikat jak na piecu C.O. W przypadku uszkodzenia wewnętrznego czujnika pojawi się alarm czujnik pokojówki uszkodzony. Dane techniczne Zakres nastaw temperatury pokojowej 10oC : 30oC Napięcie zasilania 12V / DC Pobór mocy 1,3W Błąd pomiaru +/- 1OC Temperatura działania 5oC : 50oC -7-

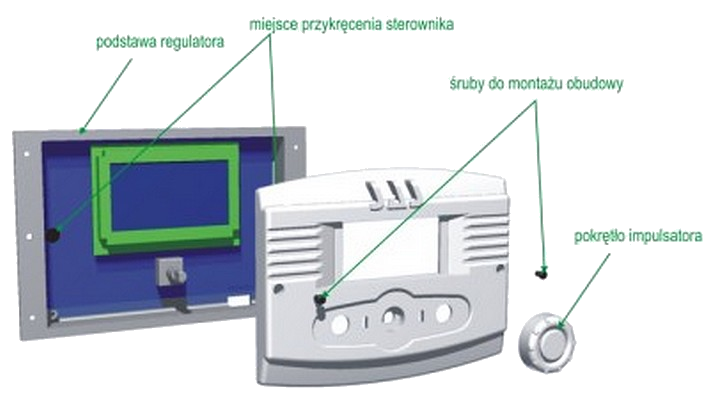

8 ST 202 instrukcja obsługi VI. Montaż Regulator pokojowy ST-202 połączony jest ze sterownikiem ST-45 (zamontowanym na kotle C.O.) za pomocą czterożyłowego kabla komunikacyjnego. Połączenie przewodów obu urządzeń przedstawia poniższy schemat. BI BR ZI Ż Kostka łączeniowa regulatora pokojowego Kolejność przewodów przy podłączaniu pokojówki: BI biały BR brązowy ZI zielony Ż żółty Wtyk typu MOLEX do sterownika pieca C.O. Sposób montażu obudowy -8-

9 tech Dbałość o środowisko naturalne jest dla nas sprawą nadrzędną. Świadomość, że produkujemy urządzenia elektroniczne zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z tym firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. -9-

10 ST 202 instrukcja obsługi

11 tech Spis treści I. Zastosowanie... 3 II. Zasada działania...3 II. a) Strona główna...4 II. b) Schemat blokowy... 5 II. c) Ustawienia regulatora pokojowego... 5 III. Alarmy... 7 IV. Montaż
