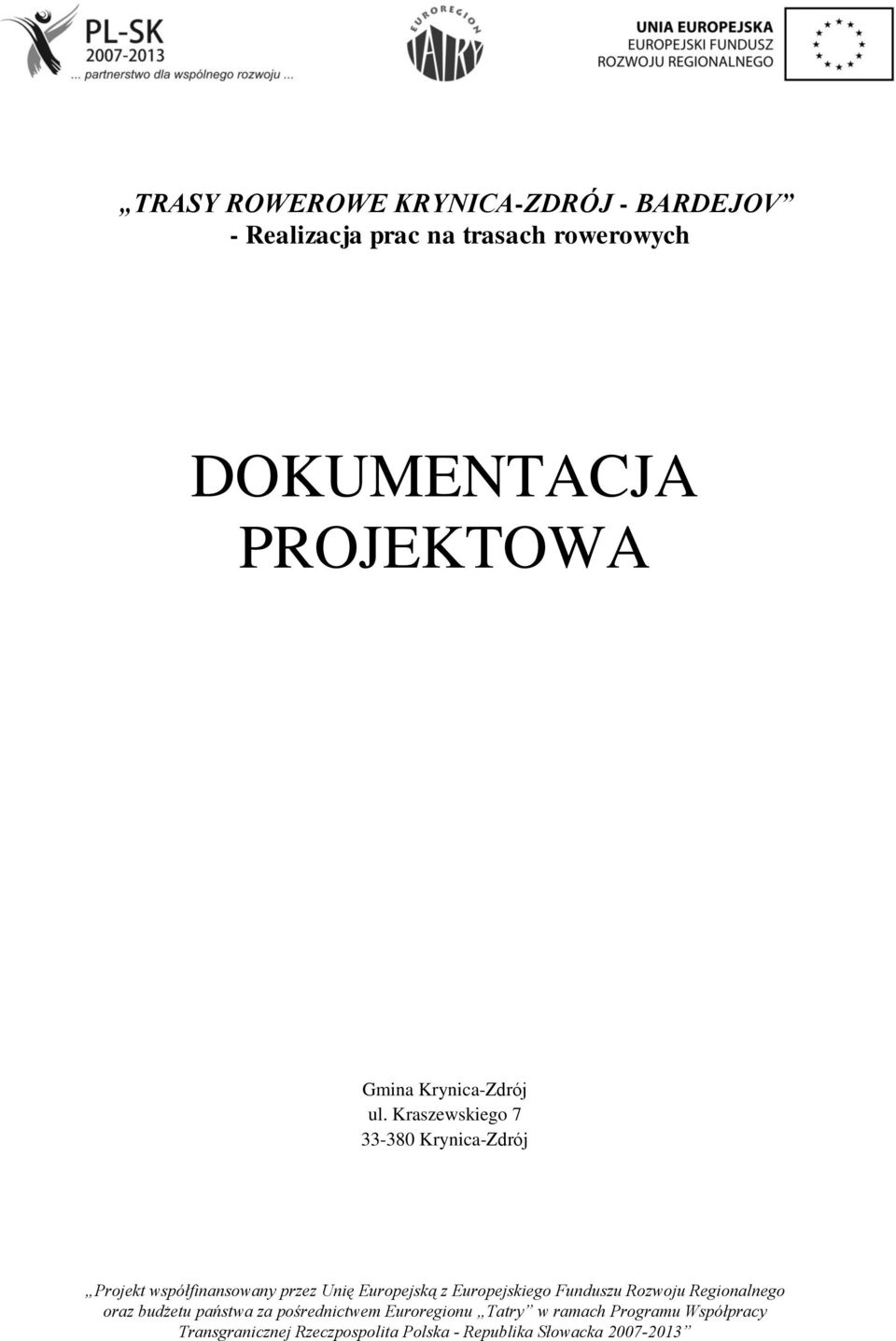

1 TRASY ROWEROWE KRYNICA-ZDRÓJ - BARDEJOV - Realizacja prac na trasach rowerowych DOKUMENTACJA PROJEKTOWA Gmina Krynica-Zdrój ul. Kraszewskiego Krynica-Zdrój Projekt współfinansowany przez Unię Europejską z Europejskiego Funduszu Rozwoju Regionalnego w ramach Programu Współpracy Transgranicznej Rzeczpospolita Polska-Republika Słowacka

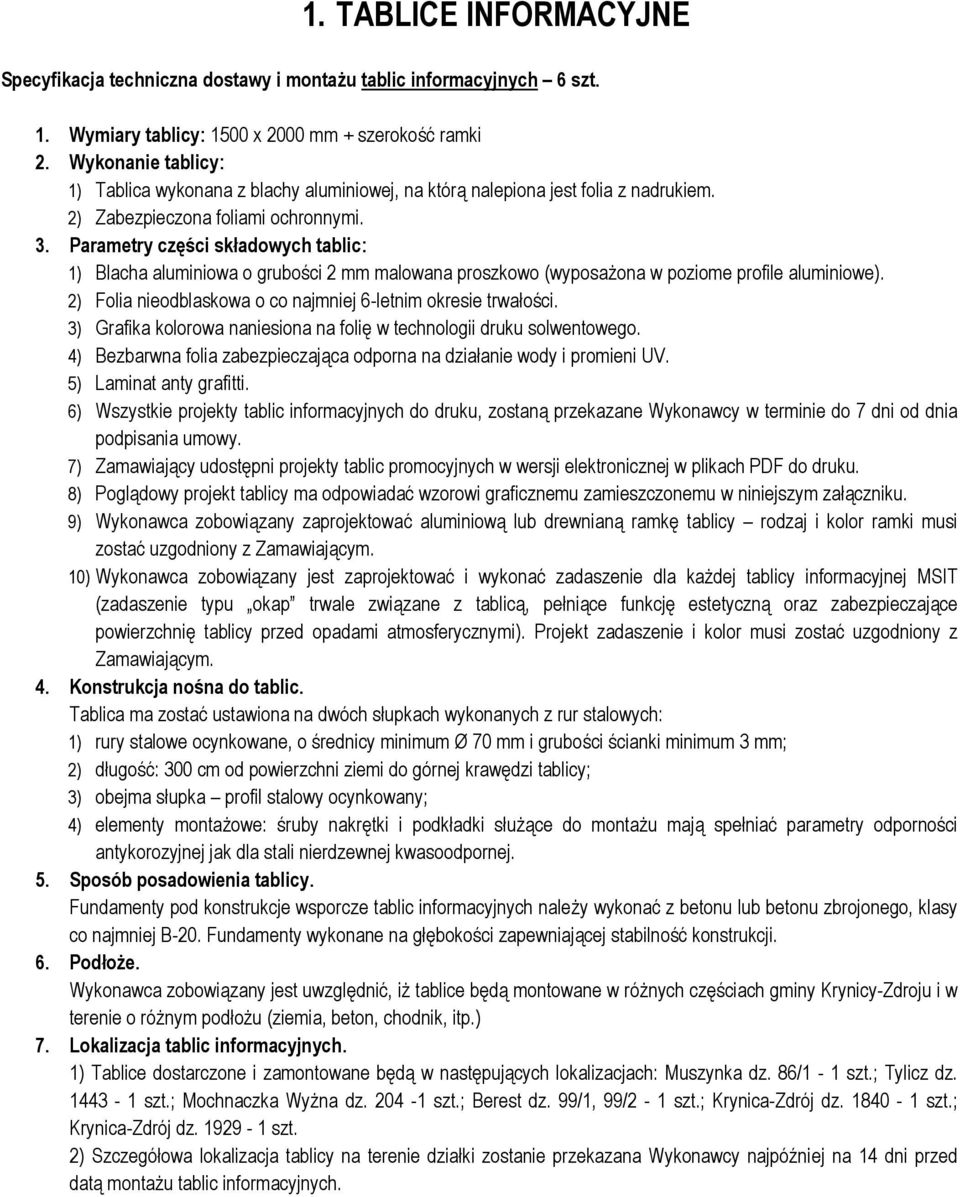

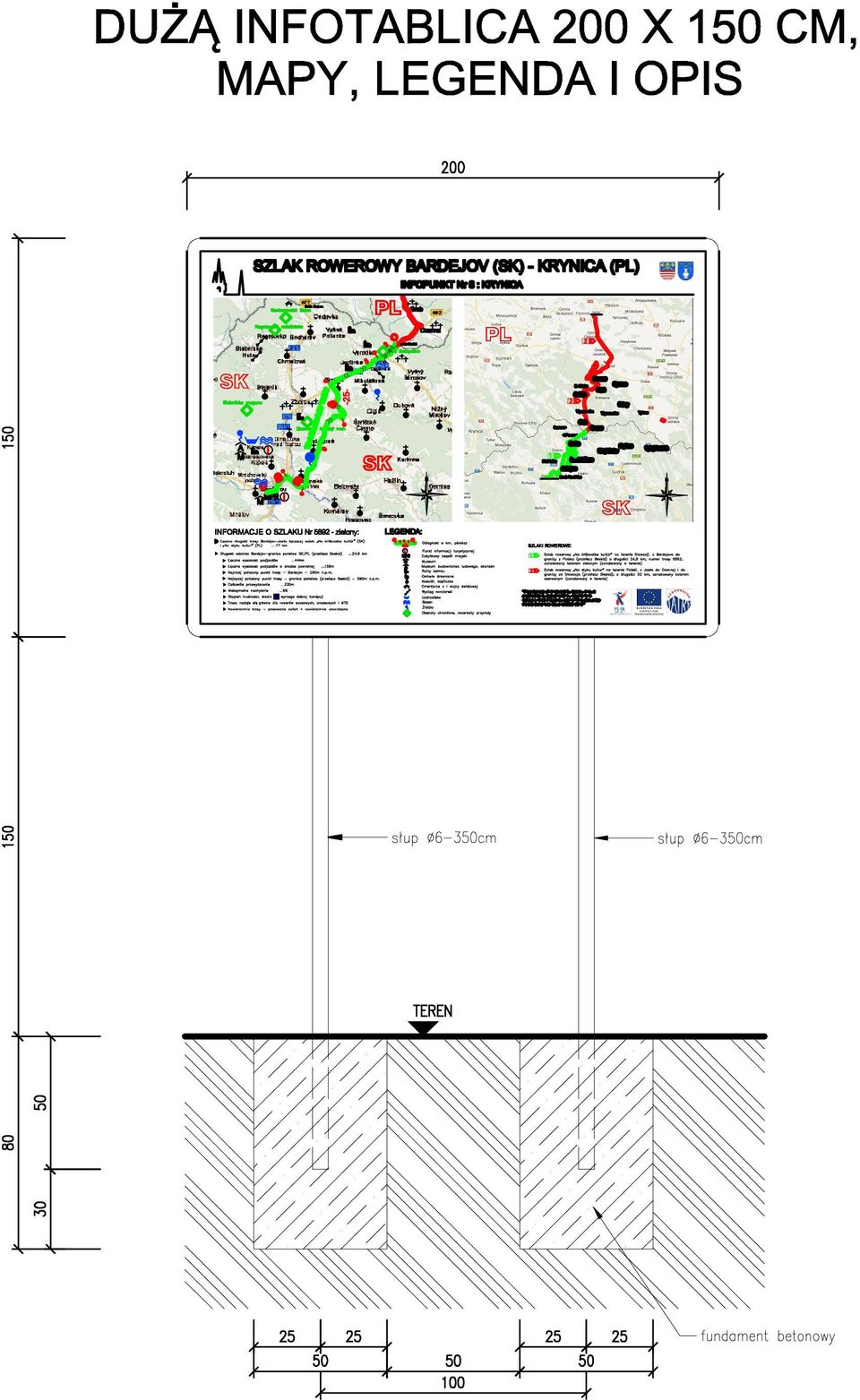

2 1. TABLICE INFORMACYJNE Specyfikacja techniczna dostawy i montażu tablic informacyjnych 6 szt. 1. Wymiary tablicy: 1500 x 2000 mm + szerokość ramki 2. Wykonanie tablicy: 1) Tablica wykonana z blachy aluminiowej, na którą nalepiona jest folia z nadrukiem. 2) Zabezpieczona foliami ochronnymi. 3. Parametry części składowych tablic: 1) Blacha aluminiowa o grubości 2 mm malowana proszkowo (wyposażona w poziome profile aluminiowe). 2) Folia nieodblaskowa o co najmniej 6-letnim okresie trwałości. 3) Grafika kolorowa naniesiona na folię w technologii druku solwentowego. 4) Bezbarwna folia zabezpieczająca odporna na działanie wody i promieni UV. 5) Laminat anty grafitti. 6) Wszystkie projekty tablic informacyjnych do druku, zostaną przekazane Wykonawcy w terminie do 7 dni od dnia podpisania umowy. 7) Zamawiający udostępni projekty tablic promocyjnych w wersji elektronicznej w plikach PDF do druku. 8) Poglądowy projekt tablicy ma odpowiadać wzorowi graficznemu zamieszczonemu w niniejszym załączniku. 9) Wykonawca zobowiązany zaprojektować aluminiową lub drewnianą ramkę tablicy rodzaj i kolor ramki musi zostać uzgodniony z Zamawiającym. 10) Wykonawca zobowiązany jest zaprojektować i wykonać zadaszenie dla każdej tablicy informacyjnej MSIT (zadaszenie typu okap trwale związane z tablicą, pełniące funkcję estetyczną oraz zabezpieczające powierzchnię tablicy przed opadami atmosferycznymi). Projekt zadaszenie i kolor musi zostać uzgodniony z Zamawiającym. 4. Konstrukcja nośna do tablic. Tablica ma zostać ustawiona na dwóch słupkach wykonanych z rur stalowych: 1) rury stalowe ocynkowane, o średnicy minimum Ø 70 mm i grubości ścianki minimum 3 mm; 2) długość: 300 cm od powierzchni ziemi do górnej krawędzi tablicy; 3) obejma słupka profil stalowy ocynkowany; 4) elementy montażowe: śruby nakrętki i podkładki służące do montażu mają spełniać parametry odporności antykorozyjnej jak dla stali nierdzewnej kwasoodpornej. 5. Sposób posadowienia tablicy. Fundamenty pod konstrukcje wsporcze tablic informacyjnych należy wykonać z betonu lub betonu zbrojonego, klasy co najmniej B-20. Fundamenty wykonane na głębokości zapewniającej stabilność konstrukcji. 6. Podłoże. Wykonawca zobowiązany jest uwzględnić, iż tablice będą montowane w różnych częściach gminy Krynicy-Zdroju i w terenie o różnym podłożu (ziemia, beton, chodnik, itp.) 7. Lokalizacja tablic informacyjnych. 1) Tablice dostarczone i zamontowane będą w następujących lokalizacjach: Muszynka dz. 86/1-1 szt.; Tylicz dz szt.; Mochnaczka Wyżna dz szt.; Berest dz. 99/1, 99/2-1 szt.; Krynica-Zdrój dz szt.; Krynica-Zdrój dz szt. 2) Szczegółowa lokalizacja tablicy na terenie działki zostanie przekazana Wykonawcy najpóźniej na 14 dni przed datą montażu tablic informacyjnych.

3

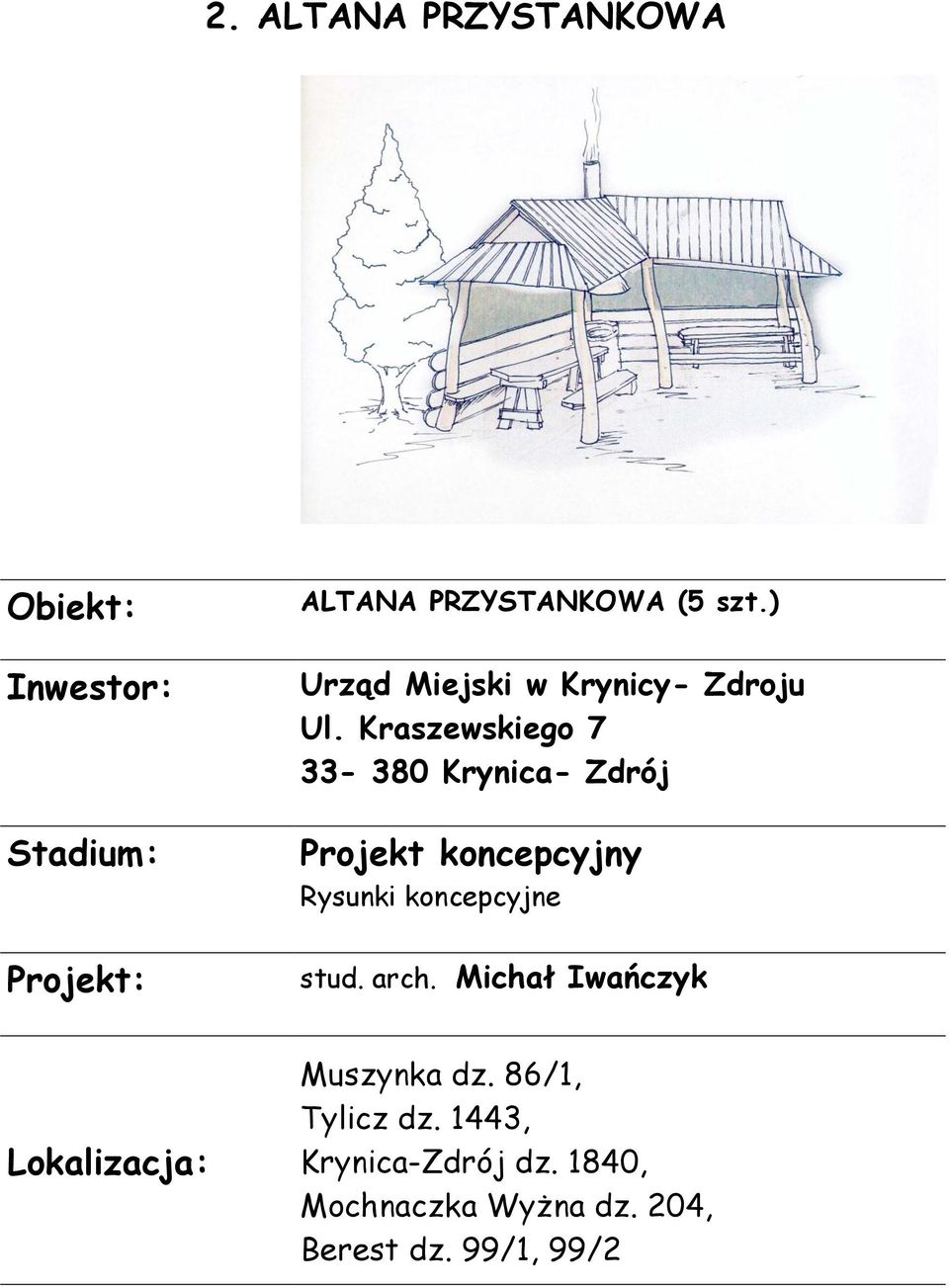

4 2. ALTANA PRZYSTANKOWA Obiekt: Inwestor: Stadium: Projekt: ALTANA PRZYSTANKOWA (5 szt.) Urząd Miejski w Krynicy- Zdroju Ul. Kraszewskiego Krynica- Zdrój Projekt koncepcyjny Rysunki koncepcyjne stud. arch. Michał Iwańczyk Lokalizacja: Muszynka dz. 86/1, Tylicz dz. 1443, Krynica-Zdrój dz. 1840, Mochnaczka Wyżna dz. 204, Berest dz. 99/1, 99/2

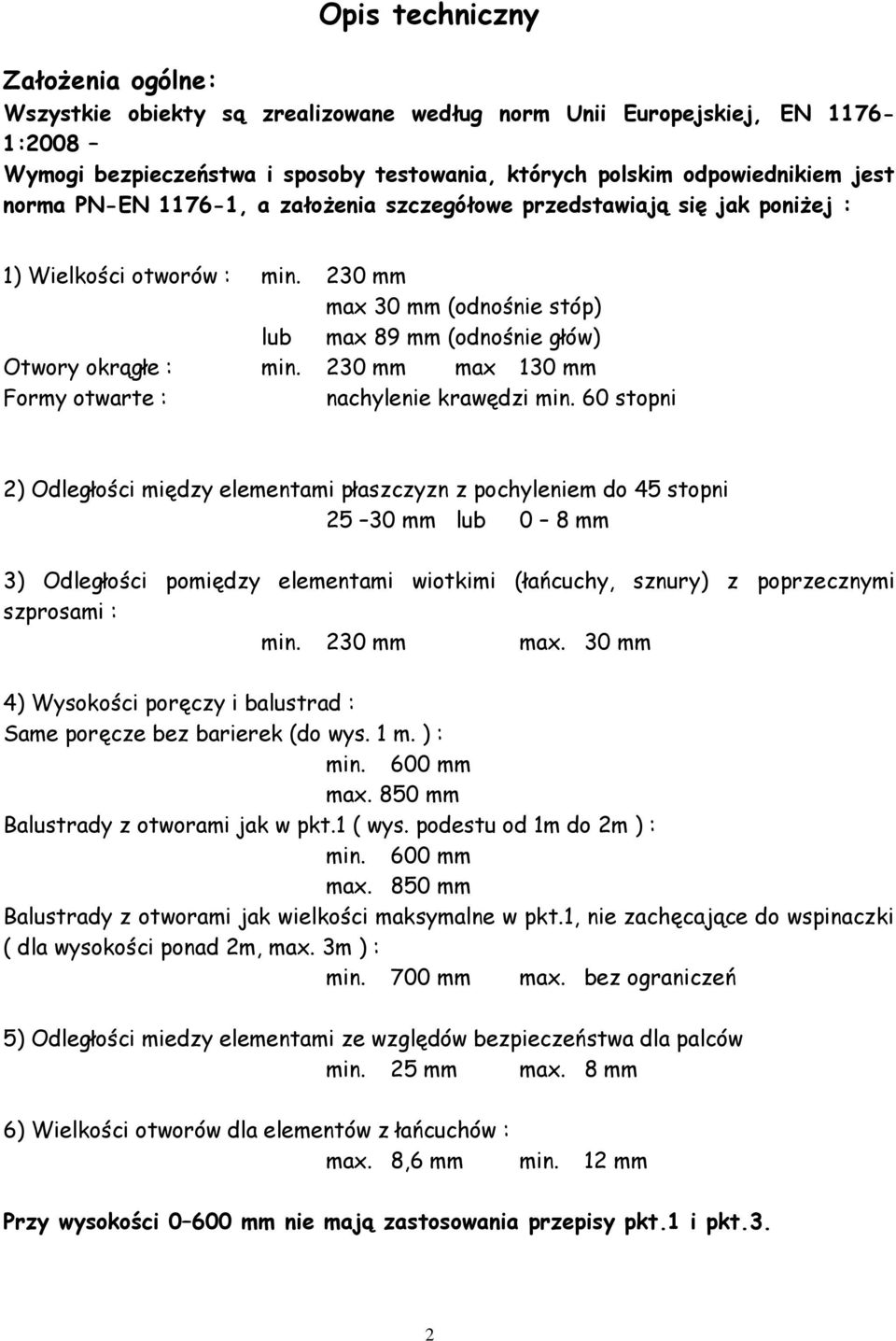

5 Opis techniczny Założenia ogólne: Wszystkie obiekty są zrealizowane według norm Unii Europejskiej, EN :2008 Wymogi bezpieczeństwa i sposoby testowania, których polskim odpowiednikiem jest norma PN-EN , a założenia szczegółowe przedstawiają się jak poniżej : 1) Wielkości otworów : min. 230 mm max 30 mm (odnośnie stóp) lub max 89 mm (odnośnie głów) Otwory okrągłe : min. 230 mm max 130 mm Formy otwarte : nachylenie krawędzi min. 60 stopni 2) Odległości między elementami płaszczyzn z pochyleniem do 45 stopni mm lub 0 8 mm 3) Odległości pomiędzy elementami wiotkimi (łańcuchy, sznury) z poprzecznymi szprosami : min. 230 mm max. 30 mm 4) Wysokości poręczy i balustrad : Same poręcze bez barierek (do wys. 1 m. ) : min. 600 mm max. 850 mm Balustrady z otworami jak w pkt.1 ( wys. podestu od 1m do 2m ) : min. 600 mm max. 850 mm Balustrady z otworami jak wielkości maksymalne w pkt.1, nie zachęcające do wspinaczki ( dla wysokości ponad 2m, max. 3m ) : min. 700 mm max. bez ograniczeń 5) Odległości miedzy elementami ze względów bezpieczeństwa dla palców min. 25 mm max. 8 mm 6) Wielkości otworów dla elementów z łańcuchów : max. 8,6 mm min. 12 mm Przy wysokości mm nie mają zastosowania przepisy pkt.1 i pkt.3. 2

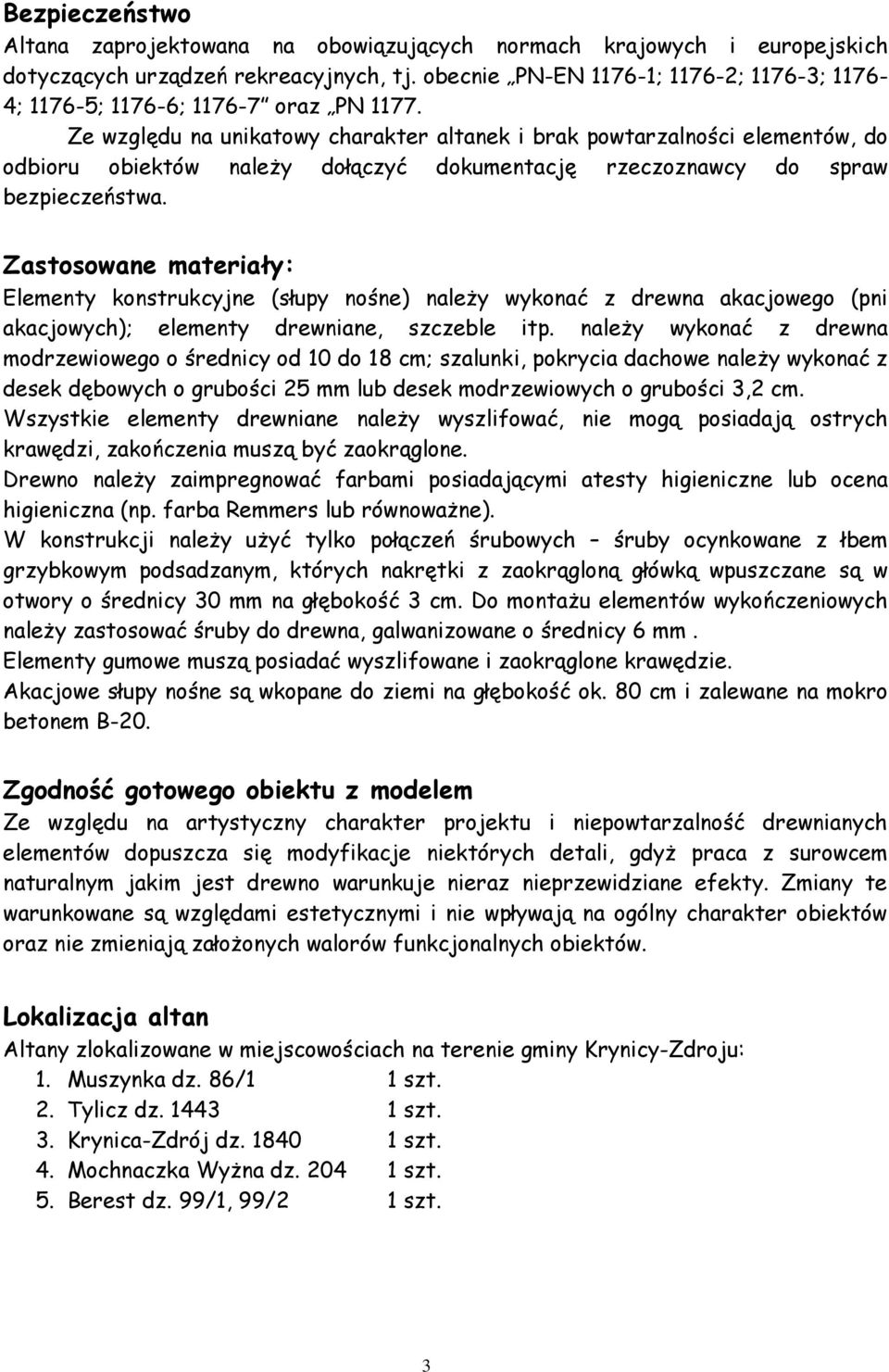

6 Bezpieczeństwo Altana zaprojektowana na obowiązujących normach krajowych i europejskich dotyczących urządzeń rekreacyjnych, tj. obecnie PN-EN ; ; ; ; ; ; oraz PN Ze względu na unikatowy charakter altanek i brak powtarzalności elementów, do odbioru obiektów należy dołączyć dokumentację rzeczoznawcy do spraw bezpieczeństwa. Zastosowane materiały: Elementy konstrukcyjne (słupy nośne) należy wykonać z drewna akacjowego (pni akacjowych); elementy drewniane, szczeble itp. należy wykonać z drewna modrzewiowego o średnicy od 10 do 18 cm; szalunki, pokrycia dachowe należy wykonać z desek dębowych o grubości 25 mm lub desek modrzewiowych o grubości 3,2 cm. Wszystkie elementy drewniane należy wyszlifować, nie mogą posiadają ostrych krawędzi, zakończenia muszą być zaokrąglone. Drewno należy zaimpregnować farbami posiadającymi atesty higieniczne lub ocena higieniczna (np. farba Remmers lub równoważne). W konstrukcji należy użyć tylko połączeń śrubowych śruby ocynkowane z łbem grzybkowym podsadzanym, których nakrętki z zaokrągloną główką wpuszczane są w otwory o średnicy 30 mm na głębokość 3 cm. Do montażu elementów wykończeniowych należy zastosować śruby do drewna, galwanizowane o średnicy 6 mm. Elementy gumowe muszą posiadać wyszlifowane i zaokrąglone krawędzie. Akacjowe słupy nośne są wkopane do ziemi na głębokość ok. 80 cm i zalewane na mokro betonem B-20. Zgodność gotowego obiektu z modelem Ze względu na artystyczny charakter projektu i niepowtarzalność drewnianych elementów dopuszcza się modyfikacje niektórych detali, gdyż praca z surowcem naturalnym jakim jest drewno warunkuje nieraz nieprzewidziane efekty. Zmiany te warunkowane są względami estetycznymi i nie wpływają na ogólny charakter obiektów oraz nie zmieniają założonych walorów funkcjonalnych obiektów. Lokalizacja altan Altany zlokalizowane w miejscowościach na terenie gminy Krynicy-Zdroju: 1. Muszynka dz. 86/1 1 szt. 2. Tylicz dz szt. 3. Krynica-Zdrój dz szt. 4. Mochnaczka Wyżna dz szt. 5. Berest dz. 99/1, 99/2 1 szt. 3

7 Opis ogólny projektu: Projektowana 1 szt. altany jest obiektem zadaszonym dachem dwuspadowym z półszczytami, stylizowanym na tradycyjny styl podhalański. Powierzchnia zabudowy obiektu grilla to 18 m 2, w rzucie w kształcie zbliżonym do litery L, tylko o kącie rozwartym (>90 stopni) pomiędzy jego ramionami. Poszczególne wymiary obrysu zewnętrznego wynoszą 3m x 2,5m x 4,5m x 4,6m x 2,5m x 2,5m (+/- 10%). Obiekt jest całkowicie otwarty, tylko z dwóch stron posiada niewysoką okładkę. Obiekt wyposażony w dwa komplety siedzisk oraz murowane palenisko grillowe z rusztem i okapem. Wysokość całkowita obiektu wynosi około 3-3,5 m. Konstrukcja i częściowe ściany (okładka) Konstrukcją nośną jest szkielet, którego główną częścią jest sześć naturalnie krzywych słupów z litego drewna akacjowego o średnicy 20-25cm. Po przez swoją naturalną krzywiznę obciążonych mimośrodowo płatwiami z litego drewna modrzewiowego o wymiarach w przekroju dla okrąglaków o średnicy 18 cm lub wyrzynanych kantówek 18x10 cm. Do płatwi zamocowane są krokwie z litego drewna modrzewiowego jako wyrzynane kantówki o przekroju 18x10 cm. Słupy z litego drewna akacjowego poddane impregnacji są wkopane w podłoże na głębokość 80 cm i zalewane na mokro betonem klasy B20(C25). Do wysokości około 1 m wykończeniem dwóch dłuższych zewnętrznych ścian (jako częściowe ściany) okładka z czterech kawałków przepołowionych bali świerkowych o średnicy 25 cm lub trzy kawałki przepołowionych bali świerkowych o średnicy większej niż 30 cm. Pozostała część obiektu jest otwarta bez okładki. Dach i pokrycie dachowe Konstrukcja dachu wpiera się na sześciu naturalnie krzywych słupach akacjowych, składa się z płatwi z litego drewna modrzewiowego o wymiarach w przekroju dla okrąglaków o średnicy 18 cm lub wyrzynanych kantówek 18 x 10 cm. Do płatwi zamocowane są krokwie z litego drewna modrzewiowego jako wyrzynane kantówki o przekroju 18 x 10 cm. Dach dwuspadowy z półszczytami stylizowany na tradycyjny styl podhalański. Pokrycie dachowe wykonane z podwójnego szczelnego deskowania podzielonego warstwą membrany hydroizolacyjnej. Pokrycie zewnętrzne dranicami z drewna modrzewiowego o grubości 25mm. Rynny wykonane z kantówek modrzewiowych o przekroju min. 12x10 cm z wyrzynanymi wewnątrz nich korytkami do odprowadzania wody. Montowane ze spadkiem 2% na płaskownikach o przekroju 5x10 mm. Elementy wykończeniowe wnętrza obiektu 1. Dwa komplety siedzisk, tj. dwa stoły, cztery ławy wykonane z litych desek modrzewiowych o grubości 8 cm i długości około 2 m. Ich rozmieszczenie 4

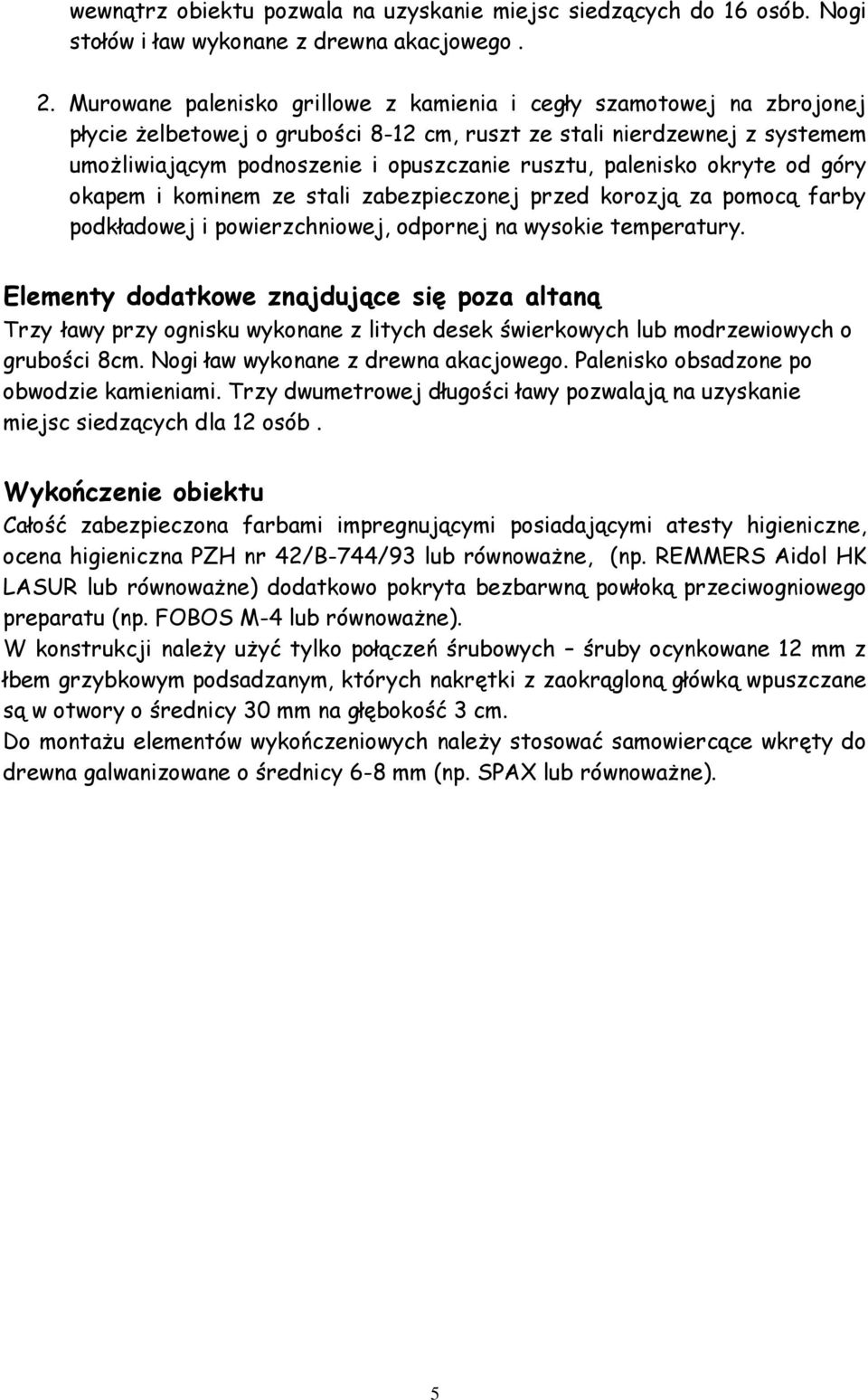

8 wewnątrz obiektu pozwala na uzyskanie miejsc siedzących do 16 osób. Nogi stołów i ław wykonane z drewna akacjowego. 2. Murowane palenisko grillowe z kamienia i cegły szamotowej na zbrojonej płycie żelbetowej o grubości 8-12 cm, ruszt ze stali nierdzewnej z systemem umożliwiającym podnoszenie i opuszczanie rusztu, palenisko okryte od góry okapem i kominem ze stali zabezpieczonej przed korozją za pomocą farby podkładowej i powierzchniowej, odpornej na wysokie temperatury. Elementy dodatkowe znajdujące się poza altaną Trzy ławy przy ognisku wykonane z litych desek świerkowych lub modrzewiowych o grubości 8cm. Nogi ław wykonane z drewna akacjowego. Palenisko obsadzone po obwodzie kamieniami. Trzy dwumetrowej długości ławy pozwalają na uzyskanie miejsc siedzących dla 12 osób. Wykończenie obiektu Całość zabezpieczona farbami impregnującymi posiadającymi atesty higieniczne, ocena higieniczna PZH nr 42/B-744/93 lub równoważne, (np. REMMERS Aidol HK LASUR lub równoważne) dodatkowo pokryta bezbarwną powłoką przeciwogniowego preparatu (np. FOBOS M-4 lub równoważne). W konstrukcji należy użyć tylko połączeń śrubowych śruby ocynkowane 12 mm z łbem grzybkowym podsadzanym, których nakrętki z zaokrągloną główką wpuszczane są w otwory o średnicy 30 mm na głębokość 3 cm. Do montażu elementów wykończeniowych należy stosować samowiercące wkręty do drewna galwanizowane o średnicy 6-8 mm (np. SPAX lub równoważne). 5

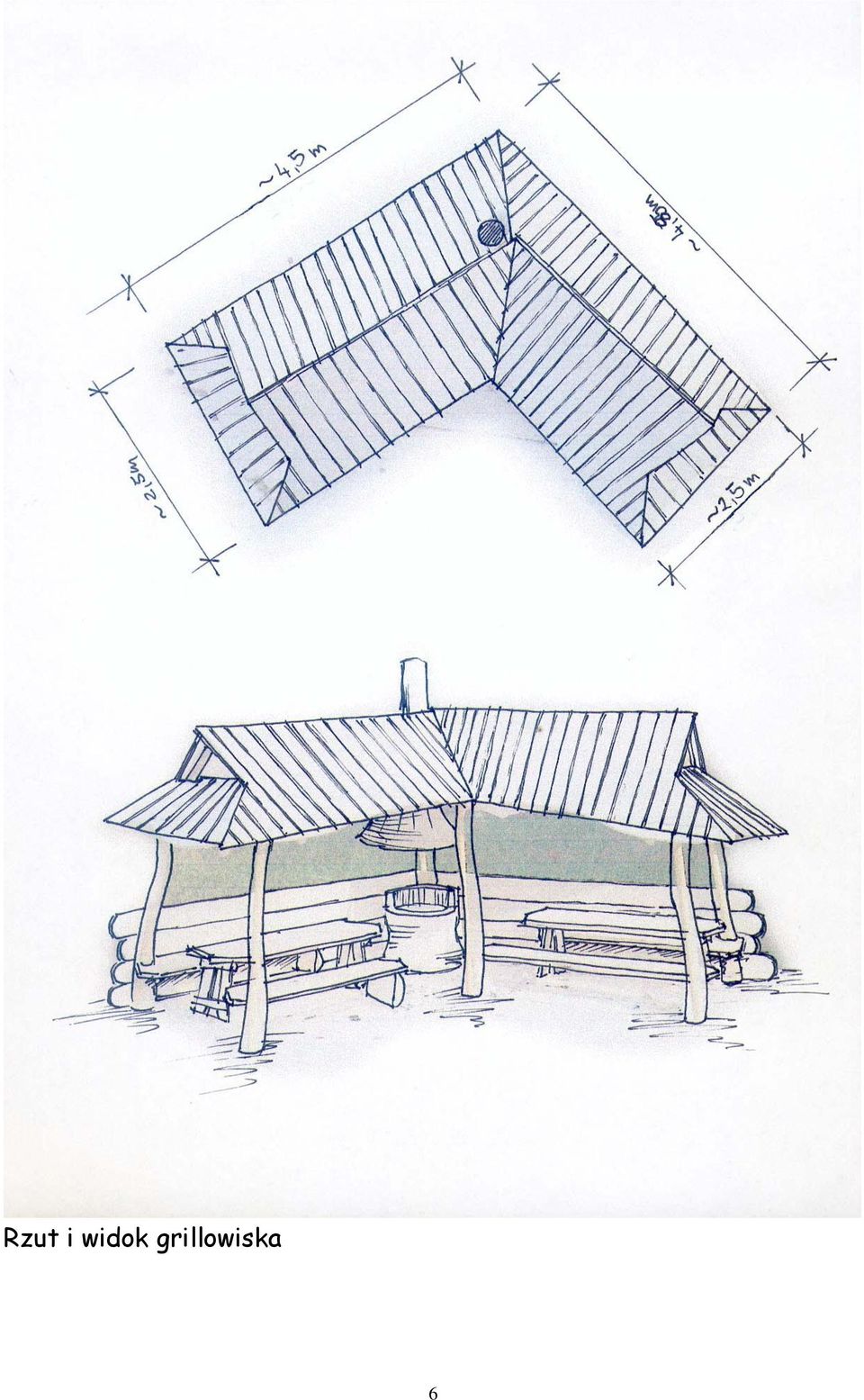

9 Rzut i widok grillowiska 6

10 Perspektywa grillowiska 7

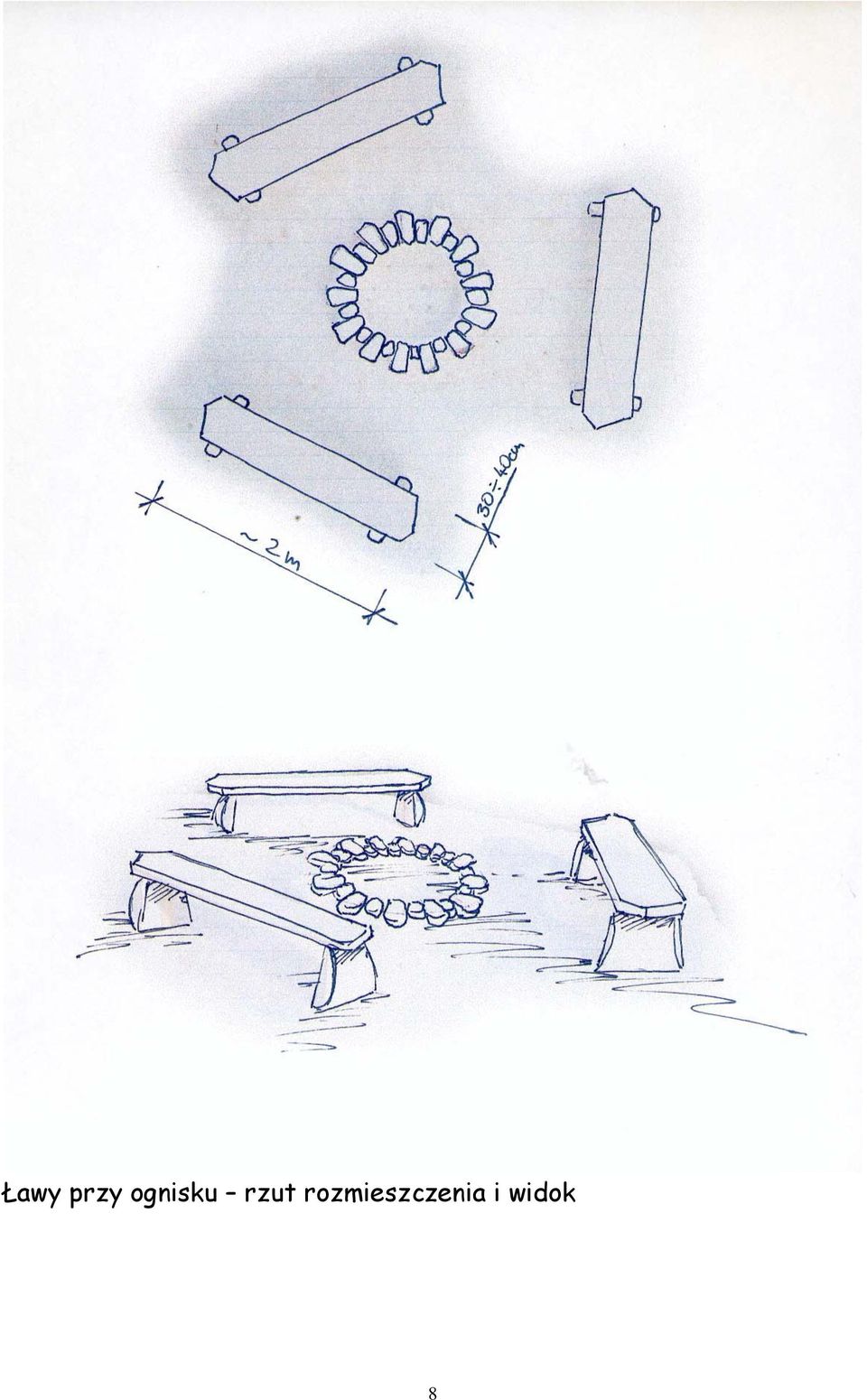

11 Ławy przy ognisku rzut rozmieszczenia i widok 8

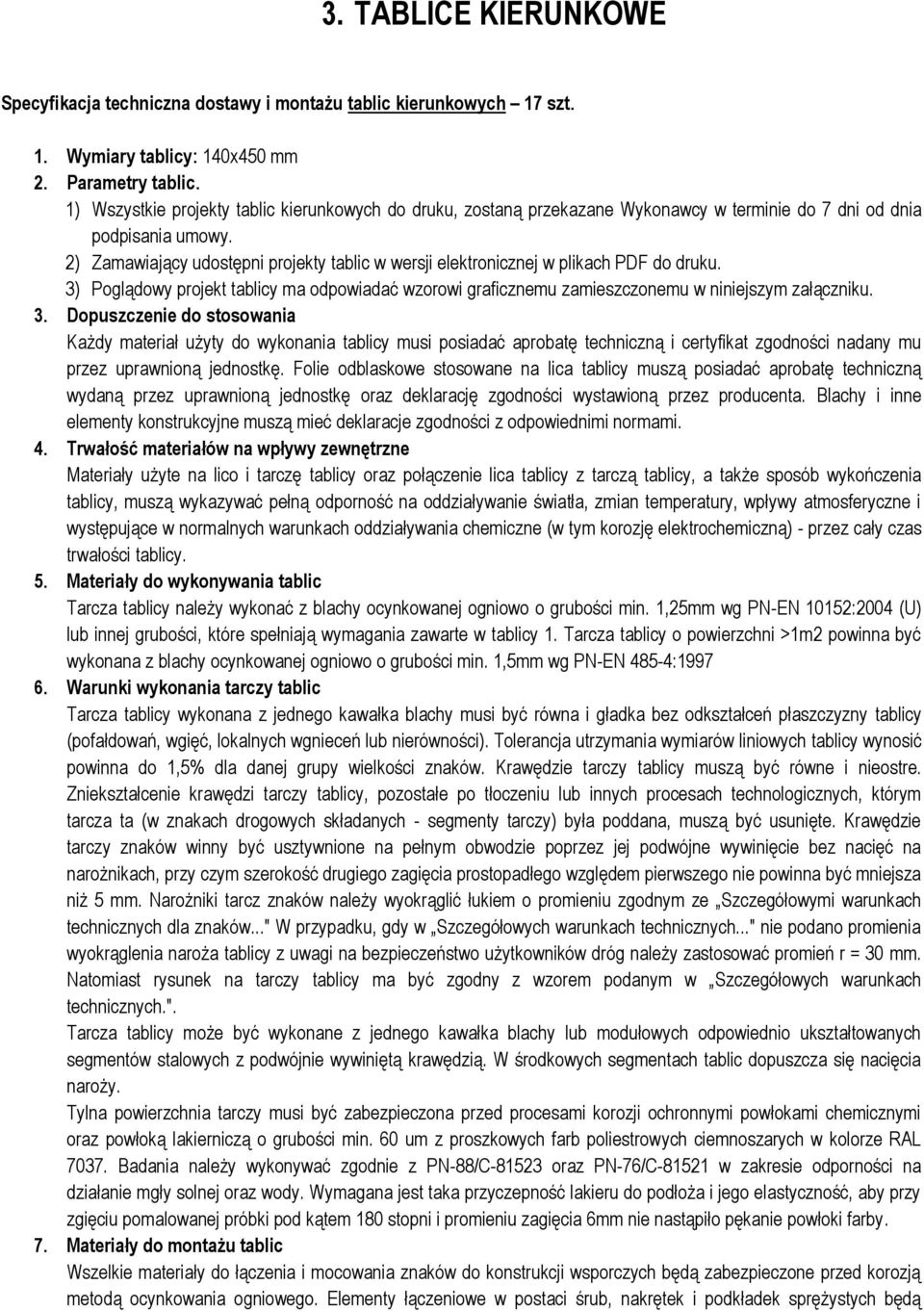

12 3. TABLICE KIERUNKOWE Specyfikacja techniczna dostawy i montażu tablic kierunkowych 17 szt. 1. Wymiary tablicy: 140x450 mm 2. Parametry tablic. 1) Wszystkie projekty tablic kierunkowych do druku, zostaną przekazane Wykonawcy w terminie do 7 dni od dnia podpisania umowy. 2) Zamawiający udostępni projekty tablic w wersji elektronicznej w plikach PDF do druku. 3) Poglądowy projekt tablicy ma odpowiadać wzorowi graficznemu zamieszczonemu w niniejszym załączniku. 3. Dopuszczenie do stosowania Każdy materiał użyty do wykonania tablicy musi posiadać aprobatę techniczną i certyfikat zgodności nadany mu przez uprawnioną jednostkę. Folie odblaskowe stosowane na lica tablicy muszą posiadać aprobatę techniczną wydaną przez uprawnioną jednostkę oraz deklarację zgodności wystawioną przez producenta. Blachy i inne elementy konstrukcyjne muszą mieć deklaracje zgodności z odpowiednimi normami. 4. Trwałość materiałów na wpływy zewnętrzne Materiały użyte na lico i tarczę tablicy oraz połączenie lica tablicy z tarczą tablicy, a także sposób wykończenia tablicy, muszą wykazywać pełną odporność na oddziaływanie światła, zmian temperatury, wpływy atmosferyczne i występujące w normalnych warunkach oddziaływania chemiczne (w tym korozję elektrochemiczną) - przez cały czas trwałości tablicy. 5. Materiały do wykonywania tablic Tarcza tablicy należy wykonać z blachy ocynkowanej ogniowo o grubości min. 1,25mm wg PN-EN 10152:2004 (U) lub innej grubości, które spełniają wymagania zawarte w tablicy 1. Tarcza tablicy o powierzchni >1m2 powinna być wykonana z blachy ocynkowanej ogniowo o grubości min. 1,5mm wg PN-EN 485-4: Warunki wykonania tarczy tablic Tarcza tablicy wykonana z jednego kawałka blachy musi być równa i gładka bez odkształceń płaszczyzny tablicy (pofałdowań, wgięć, lokalnych wgnieceń lub nierówności). Tolerancja utrzymania wymiarów liniowych tablicy wynosić powinna do 1,5% dla danej grupy wielkości znaków. Krawędzie tarczy tablicy muszą być równe i nieostre. Zniekształcenie krawędzi tarczy tablicy, pozostałe po tłoczeniu lub innych procesach technologicznych, którym tarcza ta (w znakach drogowych składanych - segmenty tarczy) była poddana, muszą być usunięte. Krawędzie tarczy znaków winny być usztywnione na pełnym obwodzie poprzez jej podwójne wywinięcie bez nacięć na narożnikach, przy czym szerokość drugiego zagięcia prostopadłego względem pierwszego nie powinna być mniejsza niż 5 mm. Narożniki tarcz znaków należy wyokrąglić łukiem o promieniu zgodnym ze Szczegółowymi warunkach technicznych dla znaków..." W przypadku, gdy w Szczegółowych warunkach technicznych..." nie podano promienia wyokrąglenia naroża tablicy z uwagi na bezpieczeństwo użytkowników dróg należy zastosować promień r = 30 mm. Natomiast rysunek na tarczy tablicy ma być zgodny z wzorem podanym w Szczegółowych warunkach technicznych.". Tarcza tablicy może być wykonane z jednego kawałka blachy lub modułowych odpowiednio ukształtowanych segmentów stalowych z podwójnie wywiniętą krawędzią. W środkowych segmentach tablic dopuszcza się nacięcia naroży. Tylna powierzchnia tarczy musi być zabezpieczona przed procesami korozji ochronnymi powłokami chemicznymi oraz powłoką lakierniczą o grubości min. 60 um z proszkowych farb poliestrowych ciemnoszarych w kolorze RAL Badania należy wykonywać zgodnie z PN-88/C oraz PN-76/C w zakresie odporności na działanie mgły solnej oraz wody. Wymagana jest taka przyczepność lakieru do podłoża i jego elastyczność, aby przy zgięciu pomalowanej próbki pod kątem 180 stopni i promieniu zagięcia 6mm nie nastąpiło pękanie powłoki farby. 7. Materiały do montażu tablic Wszelkie materiały do łączenia i mocowania znaków do konstrukcji wsporczych będą zabezpieczone przed korozją metodą ocynkowania ogniowego. Elementy łączeniowe w postaci śrub, nakrętek i podkładek sprężystych będą

13 pokryte powłokami antykorozyjnymi o klasie odpowiadającej stali kwasoodpornej. Nie dopuszcza się stosowania elementów gumowych jako elementów łącznikowych. Elementy montażowe muszą być zamocowane w taki sposób do tarcz, aby nie powodować zniekształcenia strony lica tablicy. Tarcze tablicy muszą być wyposażone w stalowy profil konstrukcyjno-montażowy umożliwiający montaż uchwytu służącego do zamocowania tablicy do konstrukcji wsporczej. Profil montażowy musi posiadać możliwość mocowania oprócz uchwytów również stalowych taśm montażowych do mocowania znaków na dowolnych średnicach konstrukcji wsporczych. 8. Wymagania dotyczące powierzchni odblaskowej Tablice odblaskowe należy wykonać przez oklejenie powierzchni tablicy materiałem odblaskowym. Właściwości folii odblaskowej powinny spełniać wymagania określone w aprobacie technicznej. Strony czołowe tablic zawierające ich treść (lico tablicy) należy wykonać z samoprzylepnej folii odblaskowej o właściwościach fotometrycznych i kolorymetrycznych typu 1. Do nanoszenia barw innych niż biała można stosować: farby transparentne do sitodruku, zalecane przez producenta danej folii. 9. Wymagania jakościowe Folie odblaskowe użyte do wykonania lica tablicy powinny wykazywać pełne związanie z tarczą tablicy przez cały okres deklarowanej trwałości tablicy. Niedopuszczalne są lokalne niedoklejenia, odklejenia, złuszczenia lub odstawanie folii na krawędziach tarczy tablicy oraz na jego powierzchni. Sposób połączenia folii z powierzchnia tarczy tablicy powinien uniemożliwiać jej odłączenie od tarczy bez jej zniszczenia. Przy malowaniu lub klejeniu symboli lub obrzeży znaków na folii odblaskowej, technologia malowania lub klejenia oraz stosowane w tym celu materiały powinny być uzgodnione z producentem folii. Powierzchnia lica tablicy powinna być równa i gładka, nie mogą na niej występować lokalne nierówności i pofałdowania. Niedopuszczalne jest występowanie jakichkolwiek ognisk korozji, zarówno na powierzchni jak i na obrzeżach tarczy tablicy. Dokładność rysunku tablicy powinna być taka, aby wady konturów tablicy, które mogą powstawać przy nanoszeniu farby na odblaskową powierzchnię tablicy nie były większe niż 2 mm. Powstałe zacieki przy nanoszeniu farby na odblaskową część tablicy nie powinny być większe w każdym kierunku niż 2 mm. 10. Trwałość wykonania tablicy Tablica musi być wykonany w sposób trwały, zapewniający pełną czytelność przedstawionego na nim symbolu lub napisu w całym okresie jego użytkowania, przy czym wpływy zewnętrzne działające na tablice, nie mogą powodować zniekształcenia treści tablicy. Wymagane okresy trwałości znaków: - 7 lat dla znaków z licami wykonanymi z folii typu 1, Trwałość tablicy musi być równa trwałości zastosowanej folii. 11. Konstrukcja nośna: 1) Konstrukcje nośne powinny być wykonane z rur stalowych ocynkowanych, o średnicy min mm grubości ścianki min. 3mm. Wymagana grubość powłoki cynku powinna wynosić minimum minimum70um. 2) Konstrukcje z rur stalowych winny zostać wzmocnione odciągami wykonanymi z rur stalowych o średnicy min mm i grubości ścianki min. 3mm, połączonymi z rurami pionowymi odpowiednimi uchwytami mocującymi. 3) Uchwyty do mocowania tarcz tablic należy wykonać z blachy stalowej o grubości min 4 mm i zabezpieczyć antykorozyjnie metodą cynkowania ogniowego wg. normy PN-93/E Ponadto wszystkie inne przewidziane łączniki metalowe służące do mocowania tablic do konstrukcji wsporczych muszą być zabezpieczone metodą cynkowania ogniowego. Elementy montażowe muszą być zamocowane w taki sposób do tarcz, aby nie powodować zniekształcenia strony lica. 4) Elementy montażowe: śruby nakrętki i podkładki służące do montażu mają spełniać parametry odporności antykorozyjnej jak dla stali nierdzewnej kwasoodpornej. Nie dopuszcza się stosowania elementów gumowych jako elementów łącznikowych.

14 5) Wysokość jednej konstrukcji nośnej ma wynosić: wysokość tablicy + wysokość od podłoża do dolnej krawędzi tablicy: min. 2,0-2,20 metra + min. 1 metr w ziemi, zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych raz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U Nr 220, poz. 2181) - instrukcja. 6) Konstrukcje wsporcze dla znaków muszą być wykonane zgodnie z niniejszą specyfikacją, odpowiednimi normami i wskazaniami inwestora. Złącza spawane elementów metalowych powinny odpowiadać wymaganiom normy PN-78/M Odchyłki wymiarowe spoin nie powinny przekraczać +/- 0,5 mm dla grubości spoiny do 6,0 mm oraz +/- 1,0 mm dla spoiny powyżej 6,0 mm. Odstęp w złączach zakładkowych i nakładkowych przylegających do siebie płaszczyznami nie powinien być większy niż 1 mm. Wytrzymałość zmęczenia spoin powinna wynosić w granicy MPa. Konstrukcja wsporcza tablicy musi być wykonana w sposób ograniczający zagrożenie dla uczestników ruchu przy najechaniu na nią przez pojazd. 7. Sposób posadowienia konstrukcji nośnej: fundamenty pod konstrukcje wsporcze tablic informacyjnych należy wykonać z betonu lub betonu zbrojonego, klasy co najmniej B Podłoże. Wykonawca zobowiązany jest uwzględnić, iż tablice będą montowane w różnych częściach gminy Krynicy-Zdroju i w terenie o różnym podłożu (ziemia, beton, asfalt, chodnik, itp.). Teren po montażu tablic należy uporządkować i uzupełnić o podłoże na jakim jest montowana tablica. 13. Lokalizacja tablic. 1) Tablice dostarczone i zamontowane będą w następujących lokalizacjach: Trasa 1. Z Muszynka: 86/1, Tylicz: 1443, 1111, Krynica-Zdrój: 2396, 548, 1929 ; Trasa 2. Mochnaczka Niżna: 157, Krynica-Zdrój: 1840, 1839; Trasa 3. Mochnaczka Wyżna: 374, 204, 409/8, Mochnaczka Niżna: 548; Trasa 4. Czyrna: 46, Piorunka: 80, Berest: 99/1, Mochnaczka Wyżna: 33. 2) Szczegółowa lokalizacja tablic na terenie działki zostanie przekazana Wykonawcy najpóźniej na 14 dni przed datą montażu tablic kierunkowych.
