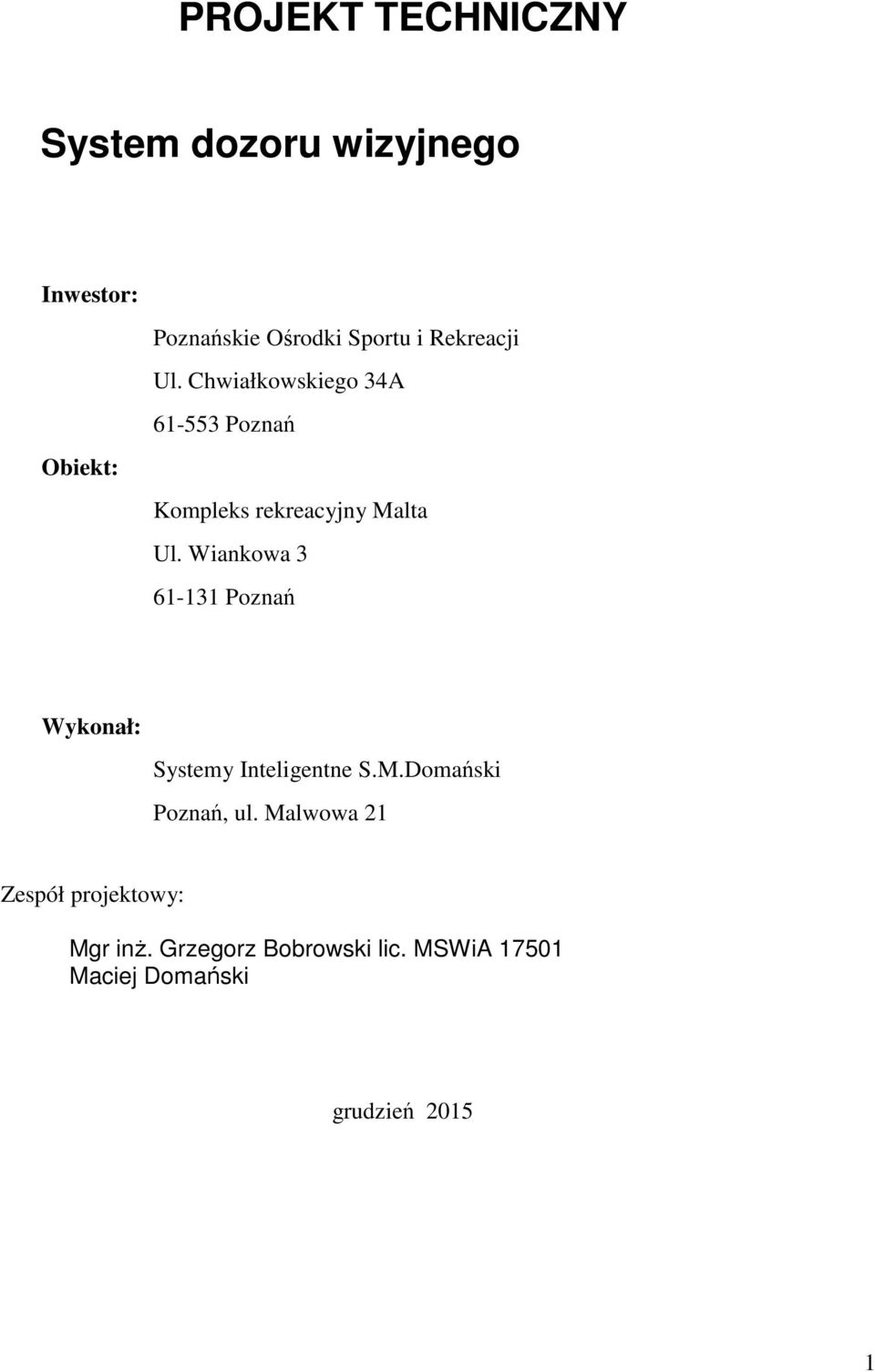

1 PROJEKT TECHNICZNY System dozoru wizyjnego Inwestor: Poznańskie Ośrodki Sportu i Rekreacji Ul. Chwiałkowskiego 34A Poznań Obiekt: Kompleks rekreacyjny Malta Ul. Wiankowa Poznań Wykonał: Systemy Inteligentne S.M.Domański Poznań, ul. Malwowa 21 Zespół projektowy: Mgr inż. Grzegorz Bobrowski lic. MSWiA Maciej Domański grudzień

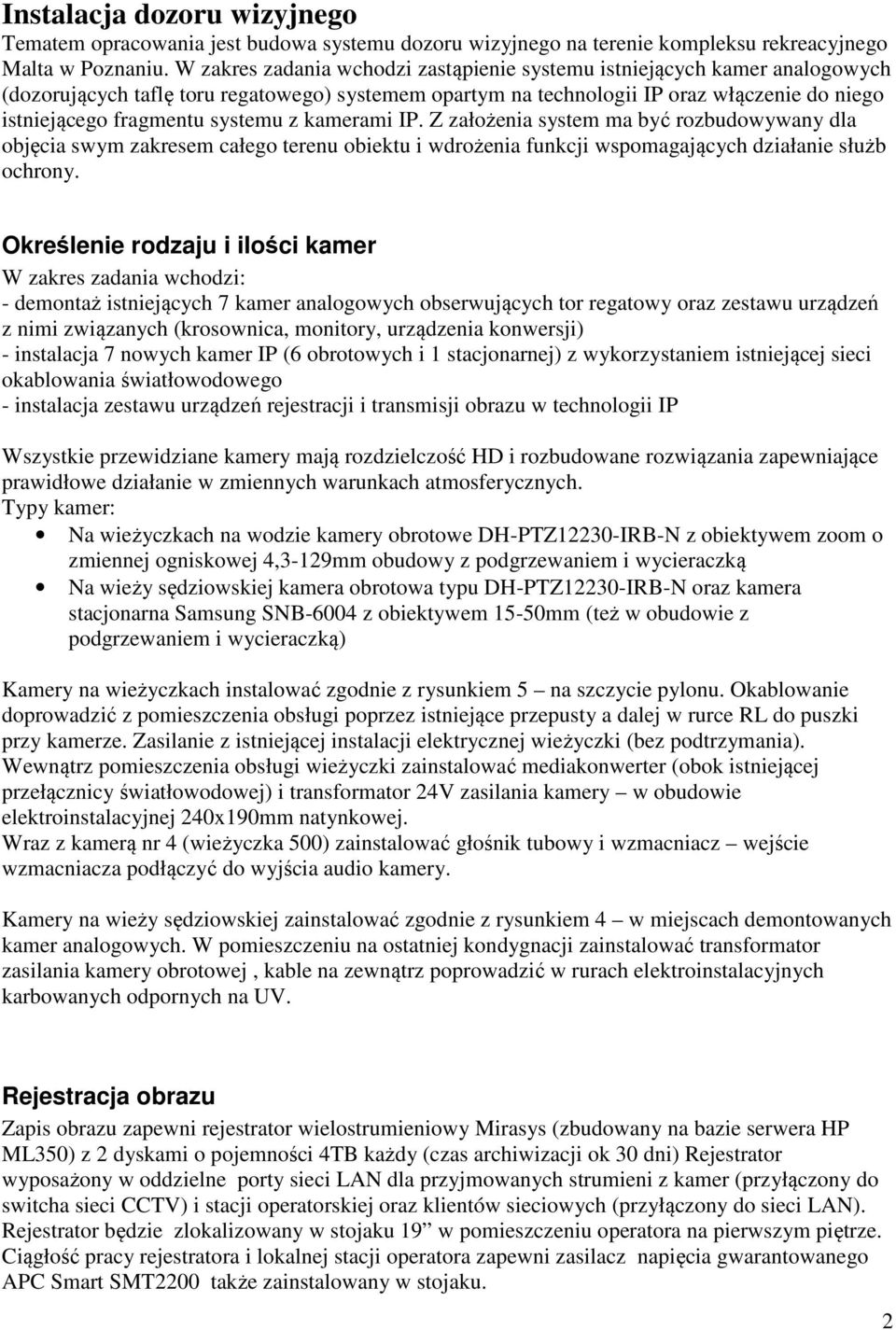

2 Instalacja dozoru wizyjnego Tematem opracowania jest budowa systemu dozoru wizyjnego na terenie kompleksu rekreacyjnego Malta w Poznaniu. W zakres zadania wchodzi zastąpienie systemu istniejących kamer analogowych (dozorujących taflę toru regatowego) systemem opartym na technologii IP oraz włączenie do niego istniejącego fragmentu systemu z kamerami IP. Z założenia system ma być rozbudowywany dla objęcia swym zakresem całego terenu obiektu i wdrożenia funkcji wspomagających działanie służb ochrony. Określenie rodzaju i ilości kamer W zakres zadania wchodzi: - demontaż istniejących 7 kamer analogowych obserwujących tor regatowy oraz zestawu urządzeń z nimi związanych (krosownica, monitory, urządzenia konwersji) - instalacja 7 nowych kamer IP (6 obrotowych i 1 stacjonarnej) z wykorzystaniem istniejącej sieci okablowania światłowodowego - instalacja zestawu urządzeń rejestracji i transmisji obrazu w technologii IP Wszystkie przewidziane kamery mają rozdzielczość HD i rozbudowane rozwiązania zapewniające prawidłowe działanie w zmiennych warunkach atmosferycznych. Typy kamer: Na wieżyczkach na wodzie kamery obrotowe DH-PTZ12230-IRB-N z obiektywem zoom o zmiennej ogniskowej 4,3-129mm obudowy z podgrzewaniem i wycieraczką Na wieży sędziowskiej kamera obrotowa typu DH-PTZ12230-IRB-N oraz kamera stacjonarna Samsung SNB-6004 z obiektywem 15-50mm (też w obudowie z podgrzewaniem i wycieraczką) Kamery na wieżyczkach instalować zgodnie z rysunkiem 5 na szczycie pylonu. Okablowanie doprowadzić z pomieszczenia obsługi poprzez istniejące przepusty a dalej w rurce RL do puszki przy kamerze. Zasilanie z istniejącej instalacji elektrycznej wieżyczki (bez podtrzymania). Wewnątrz pomieszczenia obsługi wieżyczki zainstalować mediakonwerter (obok istniejącej przełącznicy światłowodowej) i transformator 24V zasilania kamery w obudowie elektroinstalacyjnej 240x190mm natynkowej. Wraz z kamerą nr 4 (wieżyczka 500) zainstalować głośnik tubowy i wzmacniacz wejście wzmacniacza podłączyć do wyjścia audio kamery. Kamery na wieży sędziowskiej zainstalować zgodnie z rysunkiem 4 w miejscach demontowanych kamer analogowych. W pomieszczeniu na ostatniej kondygnacji zainstalować transformator zasilania kamery obrotowej, kable na zewnątrz poprowadzić w rurach elektroinstalacyjnych karbowanych odpornych na UV. Rejestracja obrazu Zapis obrazu zapewni rejestrator wielostrumieniowy Mirasys (zbudowany na bazie serwera HP ML350) z 2 dyskami o pojemności 4TB każdy (czas archiwizacji ok 30 dni) Rejestrator wyposażony w oddzielne porty sieci LAN dla przyjmowanych strumieni z kamer (przyłączony do switcha sieci CCTV) i stacji operatorskiej oraz klientów sieciowych (przyłączony do sieci LAN). Rejestrator będzie zlokalizowany w stojaku 19 w pomieszczeniu operatora na pierwszym piętrze. Ciągłość pracy rejestratora i lokalnej stacji operatora zapewni zasilacz napięcia gwarantowanego APC Smart SMT2200 także zainstalowany w stojaku. 2

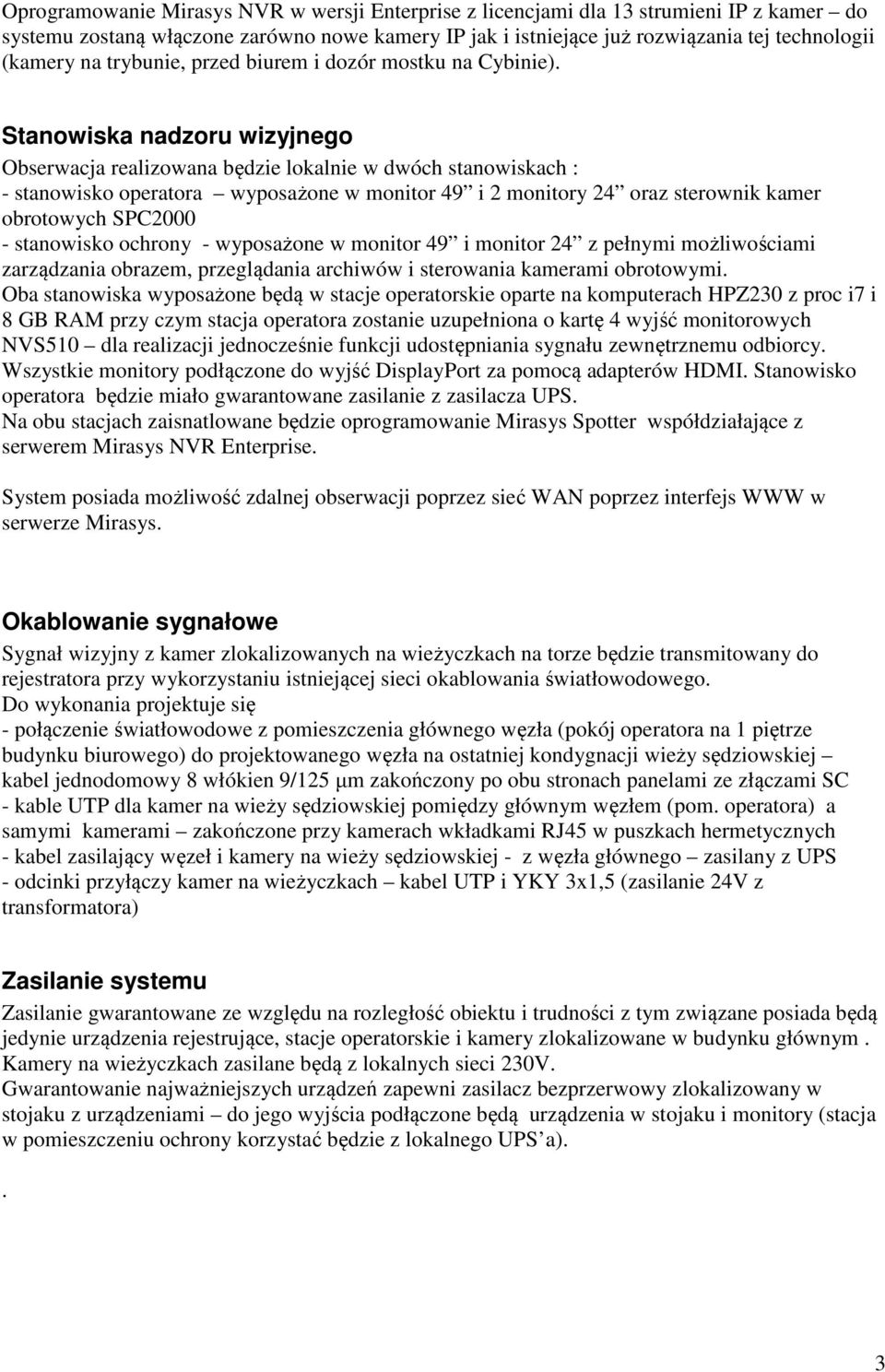

3 Oprogramowanie Mirasys NVR w wersji Enterprise z licencjami dla 13 strumieni IP z kamer do systemu zostaną włączone zarówno nowe kamery IP jak i istniejące już rozwiązania tej technologii (kamery na trybunie, przed biurem i dozór mostku na Cybinie). Stanowiska nadzoru wizyjnego Obserwacja realizowana będzie lokalnie w dwóch stanowiskach : - stanowisko operatora wyposażone w monitor 49 i 2 monitory 24 oraz sterownik kamer obrotowych SPC stanowisko ochrony - wyposażone w monitor 49 i monitor 24 z pełnymi możliwościami zarządzania obrazem, przeglądania archiwów i sterowania kamerami obrotowymi. Oba stanowiska wyposażone będą w stacje operatorskie oparte na komputerach HPZ230 z proc i7 i 8 GB RAM przy czym stacja operatora zostanie uzupełniona o kartę 4 wyjść monitorowych NVS510 dla realizacji jednocześnie funkcji udostępniania sygnału zewnętrznemu odbiorcy. Wszystkie monitory podłączone do wyjść DisplayPort za pomocą adapterów HDMI. Stanowisko operatora będzie miało gwarantowane zasilanie z zasilacza UPS. Na obu stacjach zaisnatlowane będzie oprogramowanie Mirasys Spotter współdziałające z serwerem Mirasys NVR Enterprise. System posiada możliwość zdalnej obserwacji poprzez sieć WAN poprzez interfejs WWW w serwerze Mirasys. Okablowanie sygnałowe Sygnał wizyjny z kamer zlokalizowanych na wieżyczkach na torze będzie transmitowany do rejestratora przy wykorzystaniu istniejącej sieci okablowania światłowodowego. Do wykonania projektuje się - połączenie światłowodowe z pomieszczenia głównego węzła (pokój operatora na 1 piętrze budynku biurowego) do projektowanego węzła na ostatniej kondygnacji wieży sędziowskiej kabel jednodomowy 8 włókien 9/125 µm zakończony po obu stronach panelami ze złączami SC - kable UTP dla kamer na wieży sędziowskiej pomiędzy głównym węzłem (pom. operatora) a samymi kamerami zakończone przy kamerach wkładkami RJ45 w puszkach hermetycznych - kabel zasilający węzeł i kamery na wieży sędziowskiej - z węzła głównego zasilany z UPS - odcinki przyłączy kamer na wieżyczkach kabel UTP i YKY 3x1,5 (zasilanie 24V z transformatora) Zasilanie systemu Zasilanie gwarantowane ze względu na rozległość obiektu i trudności z tym związane posiada będą jedynie urządzenia rejestrujące, stacje operatorskie i kamery zlokalizowane w budynku głównym. Kamery na wieżyczkach zasilane będą z lokalnych sieci 230V. Gwarantowanie najważniejszych urządzeń zapewni zasilacz bezprzerwowy zlokalizowany w stojaku z urządzeniami do jego wyjścia podłączone będą urządzenia w stojaku i monitory (stacja w pomieszczeniu ochrony korzystać będzie z lokalnego UPS a).. 3

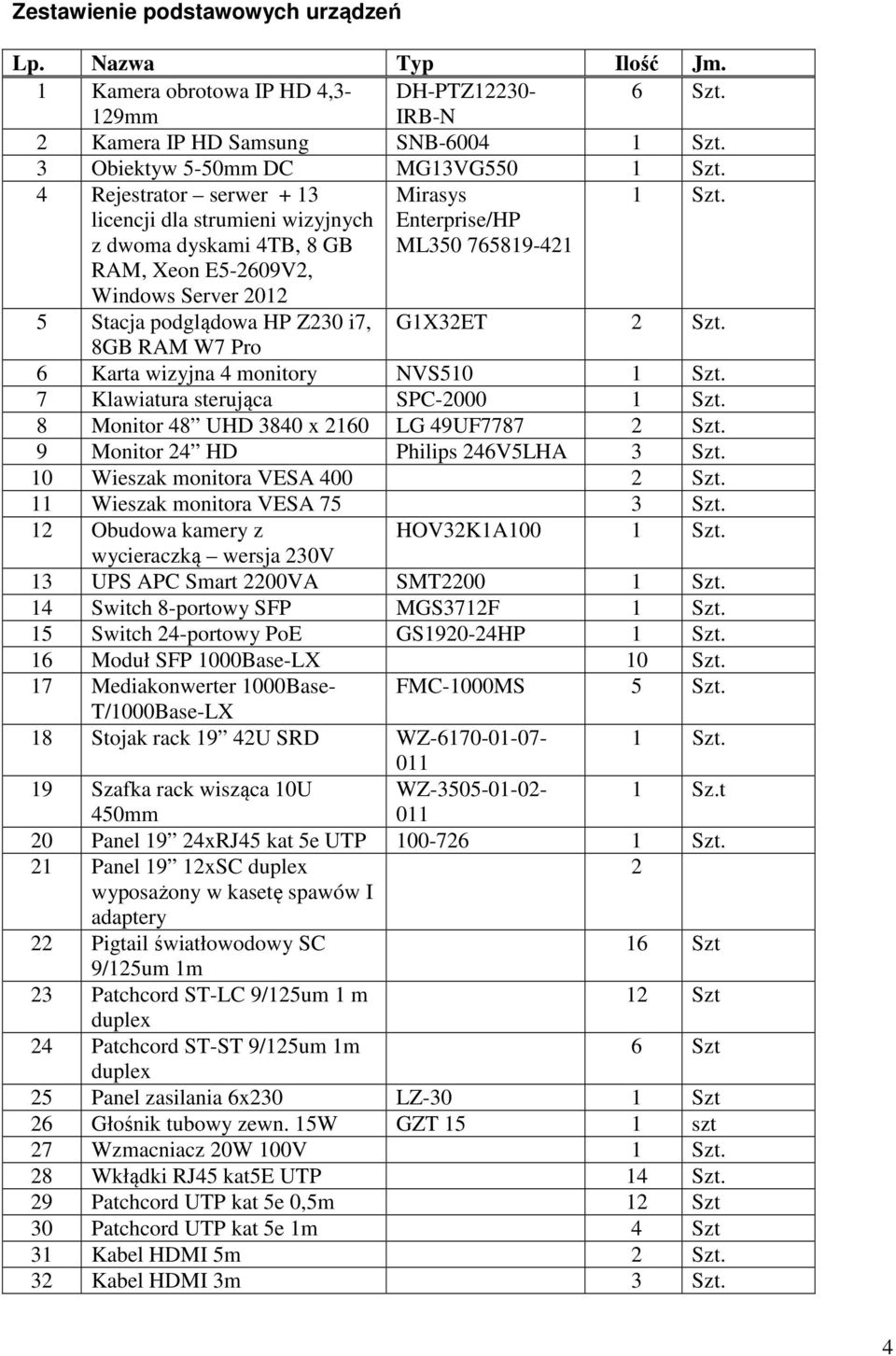

4 Zestawienie podstawowych urządzeń Lp. Nazwa Typ Ilość Jm. 1 Kamera obrotowa IP HD 4,3- DH-PTZ Szt. 129mm IRB-N 2 Kamera IP HD Samsung SNB Szt. 3 Obiektyw 5-50mm DC MG13VG550 1 Szt. 4 Rejestrator serwer + 13 Mirasys 1 Szt. licencji dla strumieni wizyjnych z dwoma dyskami 4TB, 8 GB RAM, Xeon E5-2609V2, Windows Server 2012 Enterprise/HP ML Stacja podglądowa HP Z230 i7, G1X32ET 2 Szt. 8GB RAM W7 Pro 6 Karta wizyjna 4 monitory NVS510 1 Szt. 7 Klawiatura sterująca SPC Szt. 8 Monitor 48 UHD 3840 x 2160 LG 49UF Szt. 9 Monitor 24 HD Philips 246V5LHA 3 Szt. 10 Wieszak monitora VESA Szt. 11 Wieszak monitora VESA 75 3 Szt. 12 Obudowa kamery z HOV32K1A100 1 Szt. wycieraczką wersja 230V 13 UPS APC Smart 2200VA SMT Szt. 14 Switch 8-portowy SFP MGS3712F 1 Szt. 15 Switch 24-portowy PoE GS HP 1 Szt. 16 Moduł SFP 1000Base-LX 10 Szt. 17 Mediakonwerter 1000Base- FMC-1000MS 5 Szt. T/1000Base-LX 18 Stojak rack 19 42U SRD WZ Szt Szafka rack wisząca 10U WZ Sz.t 450mm Panel 19 24xRJ45 kat 5e UTP Szt. 21 Panel 19 12xSC duplex 2 wyposażony w kasetę spawów I adaptery 22 Pigtail światłowodowy SC 16 Szt 9/125um 1m 23 Patchcord ST-LC 9/125um 1 m 12 Szt duplex 24 Patchcord ST-ST 9/125um 1m 6 Szt duplex 25 Panel zasilania 6x230 LZ-30 1 Szt 26 Głośnik tubowy zewn. 15W GZT 15 1 szt 27 Wzmacniacz 20W 100V 1 Szt. 28 Wkłądki RJ45 kat5e UTP 14 Szt. 29 Patchcord UTP kat 5e 0,5m 12 Szt 30 Patchcord UTP kat 5e 1m 4 Szt 31 Kabel HDMI 5m 2 Szt. 32 Kabel HDMI 3m 3 Szt. 4

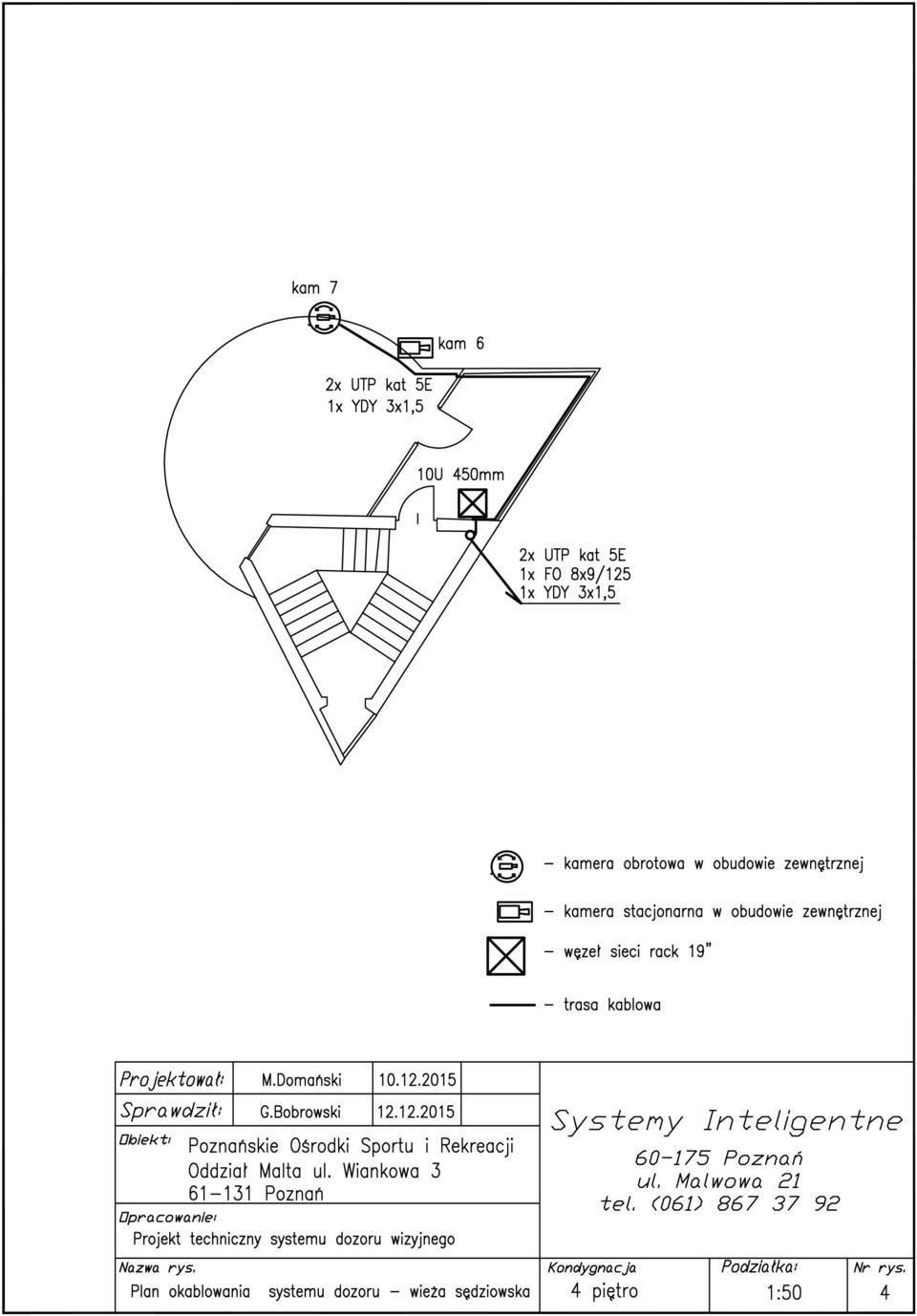

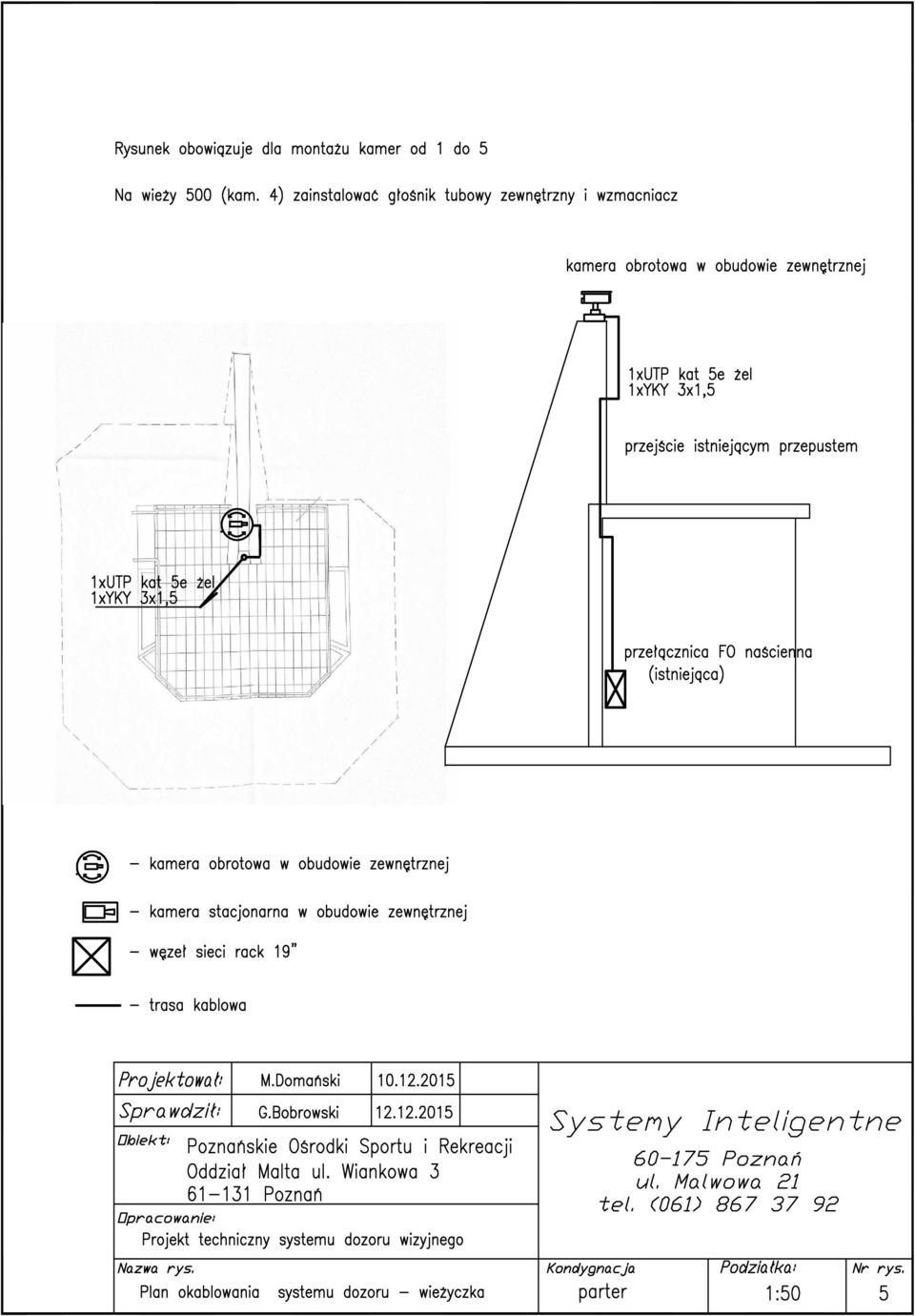

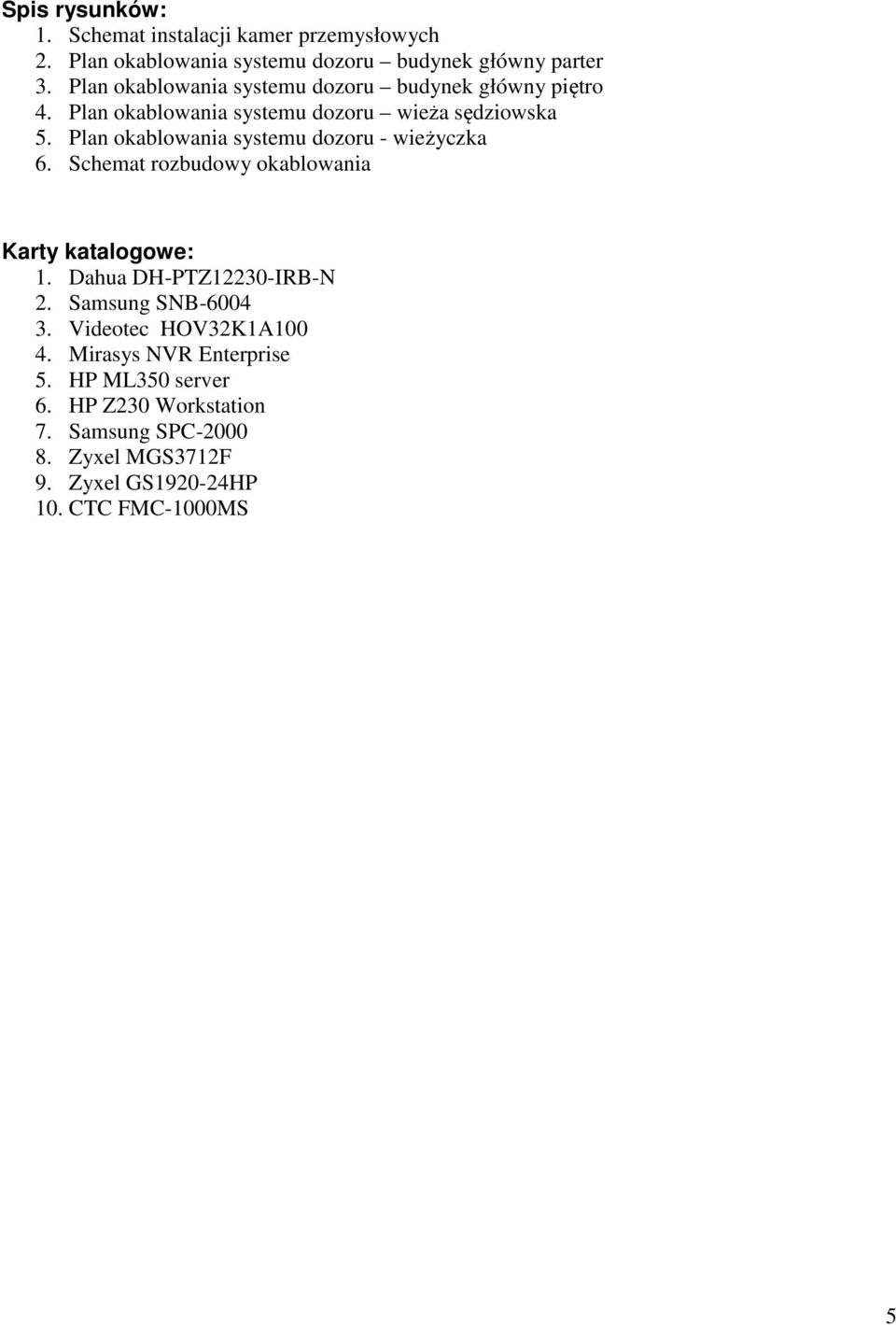

5 Spis rysunków: 1. Schemat instalacji kamer przemysłowych 2. Plan okablowania systemu dozoru budynek główny parter 3. Plan okablowania systemu dozoru budynek główny piętro 4. Plan okablowania systemu dozoru wieża sędziowska 5. Plan okablowania systemu dozoru - wieżyczka 6. Schemat rozbudowy okablowania Karty katalogowe: 1. Dahua DH-PTZ12230-IRB-N 2. Samsung SNB Videotec HOV32K1A Mirasys NVR Enterprise 5. HP ML350 server 6. HP Z230 Workstation 7. Samsung SPC Zyxel MGS3712F 9. Zyxel GS HP 10. CTC FMC-1000MS 5

6

7

8

9

10

11
