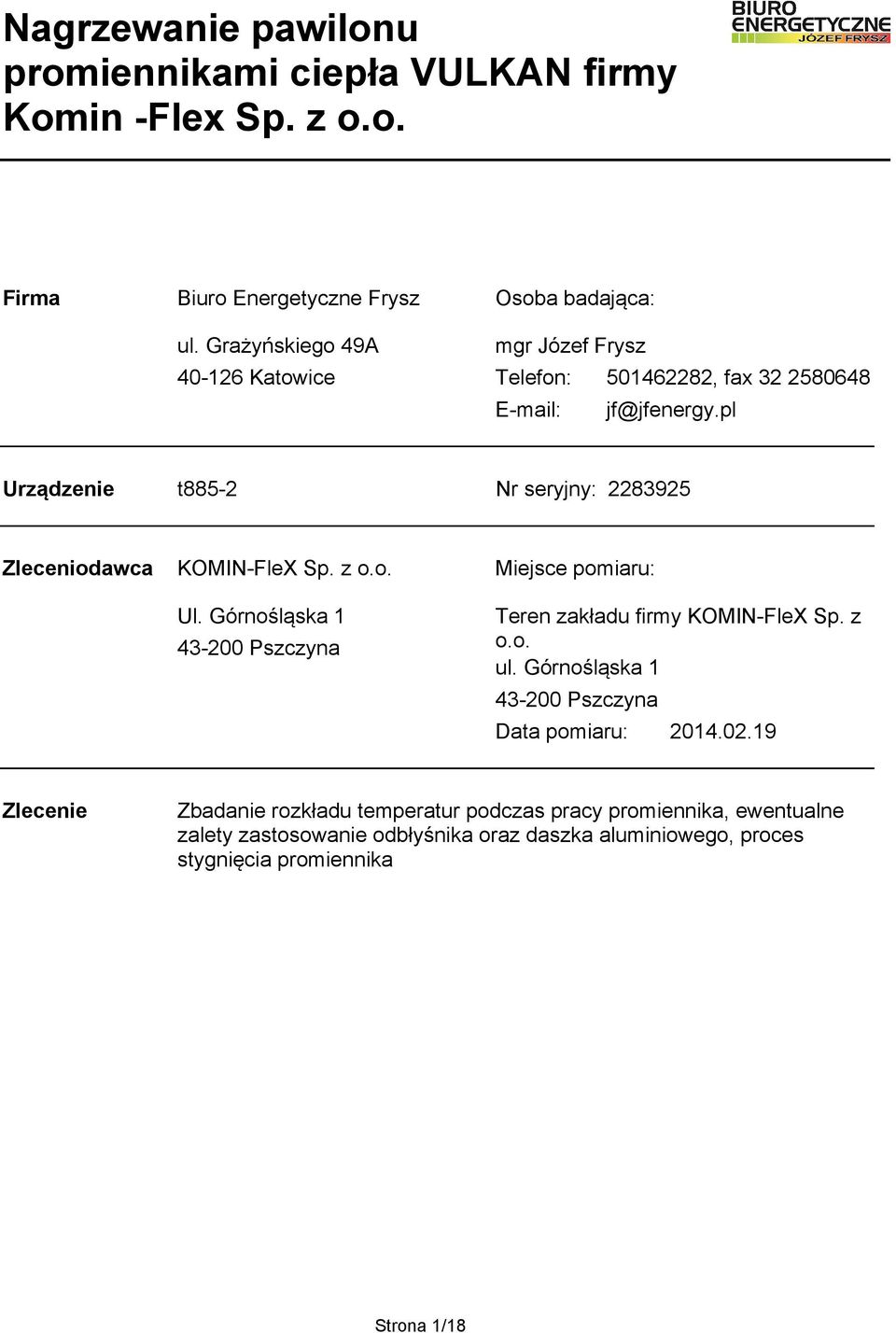

1 Nagrzewanie pawilonu promiennikami ciepła VULKAN firmy Komin Flex Sp. z o.o. Firma Biuro Energetyczne Frysz ul. Grażyńskiego 49A Katowice Osoba badająca mgr Józef Frysz Telefon , fax jf@jfenergy.pl Urządzenie t8852 Nr seryjny Zleceniodawca KOMINFleX Sp. z o.o. Ul. Górnośląska Pszczyna Miejsce pomiaru Teren zakładu firmy KOMINFleX Sp. z o.o. ul. Górnośląska Pszczyna Data pomiaru Zlecenie Zbadanie rozkładu temperatur podczas pracy promiennika, ewentualne zalety zastosowanie odbłyśnika oraz daszka aluminiowego, proces stygnięcia promiennika Strona 1/18

pl Urządzenie t8852 Nr seryjny 2283925 Zleceniodawca KOMINFleX Sp. z o.o. Ul. Górnośląska 1 43200 Pszczyna Miejsce pomiaru Teren zakładu firmy KOMINFleX Sp.

2 Komin Flex Sp. z o.o. Plik IR000434(1).BMT Data Zaznaczenia na zdjęciach Punkt pomiaru 4 9,8 9,7 11,8 16,9 temp. odbita pomiar zafałszowany Ogródek z VULKANEM przygotowanym do pracy. Rozkład temperatur wskazuje na brak komfortu termicznego w pawilonie. Strona 2/18

3 Komin Flex Sp. z o.o. Plik IR000437(1).BMT Data Zaznaczenia na zdjęciach 42,0 12,9 VULKAN zaczyna pracowa Strona 3/18

4 Komin Flex Sp. z o.o. Plik IR000445(1).BMT Data ,89 Zaznaczenia na zdjęciach Punkt pomiaru 4 16,1 14,3 16,4 12,3 0,91 poprawa komfortu termicznego w pawilonie Strona 4/18

5 Komin Flex Sp. z o.o. Plik IR000482(1).BMT Data ,80 Zaznaczenia na zdjęciach Punkt pomiaru 4 32,6 32,9 29,6 28,9 0,95 0,95 0,80 rozkład temperatur po godzinie pracy Strona 5/18

6 Komin Flex Sp. z o.o. Plik IR000444(1).BMT Data Zaznaczenia na zdjęciach 224,7 21,7 VULKAN w pełni rozgrzany Strona 6/18

7 Komin Flex Sp. z o.o. Plik IR000447(1).BMT Data Zaznaczenia na zdjęciach Najcieplejszy punkt 1 172,1 163,9 122,5 255,4 0,91 Strona 7/18

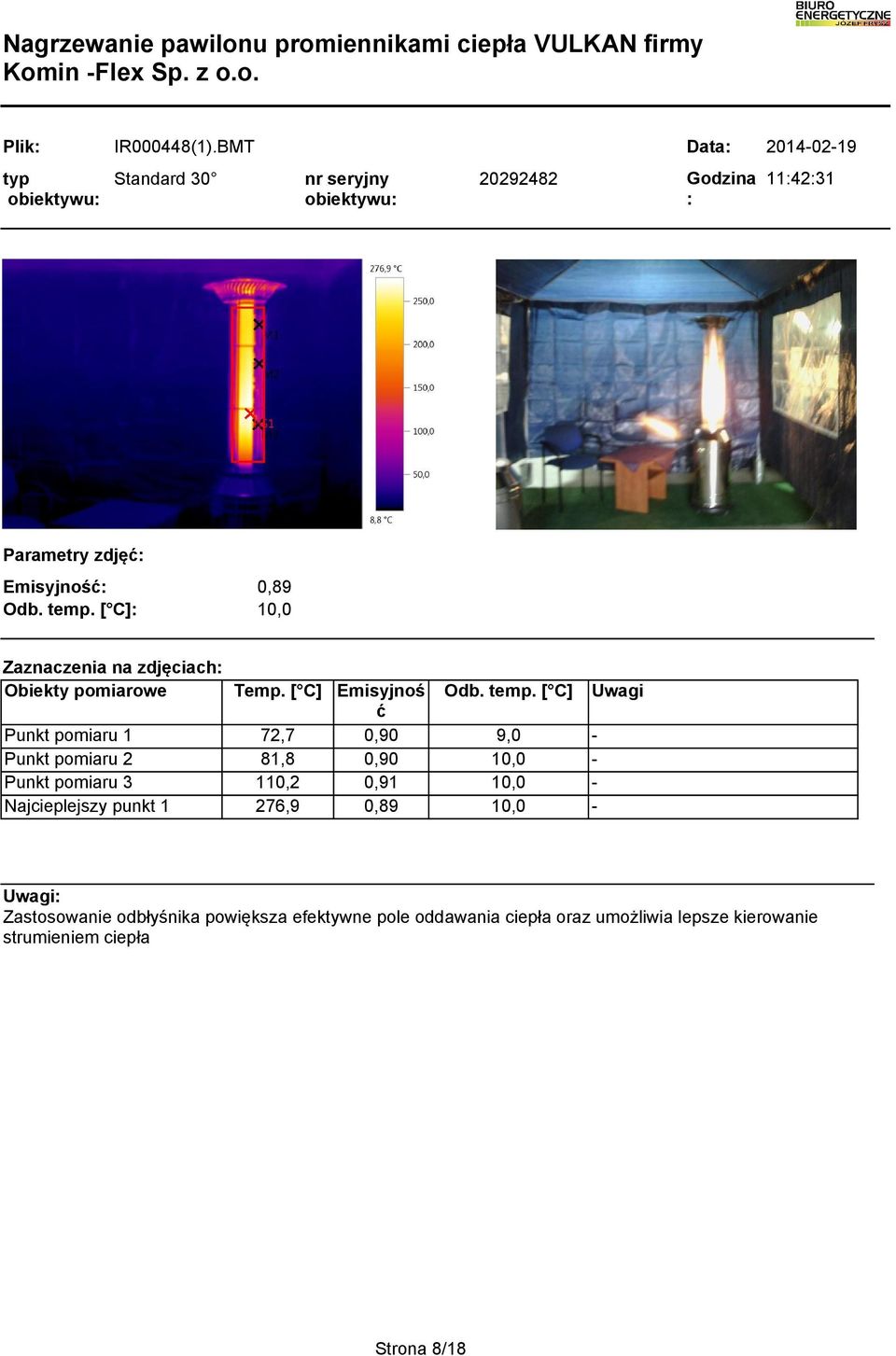

8 Komin Flex Sp. z o.o. Plik IR000448(1).BMT Data ,89 Zaznaczenia na zdjęciach Najcieplejszy punkt 1 72,7 81,8 110,2 276,9 0,91 0,89 9,0 Zastosowanie odbłyśnika powiększa efektywne pole oddawania ciepła oraz umożliwia lepsze kierowanie strumieniem ciepła Strona 8/18

punkt 1 72,7 81,8 110,2 276,9 0,91 0,89 9,0 Zastosowanie odbłyśnika

9 Komin Flex Sp. z o.o. Plik IR000463(1).BMT Data ,80 5,0 Zaznaczenia na zdjęciach 43,5 15,3 15,8 0,80 0,80 0,80 4,0 5,0 4,0 efekt uzyskany dzięki zastosowaniu odbłyśnika VULKAN z odbłyśnikiem kierunkującym strumień ciepła Strona 9/18

10 Komin Flex Sp. z o.o. Plik DWAPROMIENNIKI.BMT Data ,0 Zaznaczenia na zdjęciach Najzimniejszy punkt 1 Najzimniejszy punkt 2 42,4 124,4 8,0 8,0 Równomierny rozkład temperatur w promienniku VULKAN KominFlex (po prawej) w porównaniu z promiennikiem innej firmy Strona 10/18

punkt 1 Najzimniejszy punkt 2 42,4 124,4 8,0 8,0 Równomierny rozkład

11 Komin Flex Sp. z o.o. Plik IR000487(1).BMT Data Zaznaczenia na zdjęciach Punkt pomiaru 4 Punkt pomiaru 5 Punkt pomiaru 6 Punkt pomiaru 7 Korekta temperatury 1 65,6 85,9 71,1 67,4 44,3 64,4 42,6 Równomierny rozkład temperatur w zaznaczynym obszarze ( kwadratdaszek aluminiowy) Strona 11/18

pomiaru 5 Punkt pomiaru 6 Punkt pomiaru 7 Korekta temperatury 1 65,6 85,9

12 Komin Flex Sp. z o.o. Plik IR000469(1).BMT Data Zaznaczenia na zdjęciach Punkt pomiaru 4 Punkt pomiaru 5 Najcieplejszy punkt 1 Najcieplejszy punkt 2 37,9 40,7 46,1 37,8 35,7 251,0 343,2 temp. na elementach promiennika temp. na elementach promiennika Prawidłowy rozkład temperatur wokół daszka promiennika. Strona 12/18

Najcieplejszy punkt 1 Najcieplejszy punkt 2 37,9 40,7 46,1 37,8 35,7 251,0 343,2

13 Komin Flex Sp. z o.o. Plik IR000474(1).BMT Data ,91 Zaznaczenia na zdjęciach Punkt pomiaru 4 Punkt pomiaru 5 Punkt pomiaru 6 Punkt pomiaru 7 Punkt pomiaru 8 38,2 42,2 36,5 37,7 35,1 32,3 36,5 39,2 rozkład temperatur na powierzchni pawilonu zapewniający komfort termiczny Strona 13/18

Punkt pomiaru 5 Punkt pomiaru 6 Punkt pomiaru 7 Punkt pomiaru 8 38,2 42,2

14 Komin Flex Sp. z o.o. Plik IR000488(1).BMT Data Zaznaczenia na zdjęciach Punkt pomiaru 4 40,0 39,2 37,8 29,3 sufit pawilonu sufit pawilonu sufit pawilonu ścianka pawilonu temperatura plandeki nad promiennikiem (w odległości 0,5 m) i obok promiennika w czasie pracy VULKANA Strona 14/18

37,8 29,3 sufit pawilonu sufit pawilonu sufit pawilonu ścianka pawilonu

15 Komin Flex Sp. z o.o. Plik IR BMT Data ,91 Zaznaczenia na zdjęciach Punkt pomiaru 4 28,8 29,6 31,6 32,1 rozkład temperatur na ściance pawilonu obok promiennika (w odległości 0,5 m) w czasie pracy VULKANA Strona 15/18

16 Komin Flex Sp. z o.o. Plik IR000492(1).BMT Data ,91 Zaznaczenia na zdjęciach 117,4 116,0 0,91 0,91 wygaszanie pomiennika, Strona 16/18

17 Komin Flex Sp. z o.o. Plik IR000493(1).BMT Data Zaznaczenia na zdjęciach 73,2 73,8 wygaszanie promiennika stygnięcie po 3 minutach Strona 17/18

18 Komin Flex Sp. z o.o. Plik IR000494(1).BMT Data Zaznaczenia na zdjęciach 36,7 41,2 Pełne wygaszenie VULKANA po 5 minutach do temperatury bezpiecznej Wynik Zaletą promienników jest natychmiastowy odbiór ciepła tam gdzie jest ono potrzebne. Umieszczjąc promiennik w odpowiednim miejscu lub kierując go w odpowiednią stronę można ogrzewa pojedyncze miejsce, konkretną powierzchnię czy strefę w pomnieszczeniu. Promienniki VULKAN produkty firmy KOMINFLEX Sp. z o.o. m/innymi dzięki zastosowaniu systemu odbłyśników umożliwiają w pełni kierowanie promieniowaniem cieplnym w pożądanym kierunku. Zastosowanie daszka aluminiowego w porównaniu z daszkiem stalowym zapewnia równomierny rozkład temperatur na powierzchni elementu a co zatym idzie intensyfikację promieniowania cieplnego. Rozkład temperatur na ściankach pawilonu pokazuje temperatury pozwalające na komfort termiczny wewnątrz pawilonu oraz wystygnięcie do bezpiecznej temperatury < 70' po 5 minutach od wyłączenia urządzenia , mgr Józef Frysz Strona 18/18

jest ono potrzebne. Umieszczjąc promiennik w odpowiednim miejscu lub kierując go w odpowiednią stronę można ogrzewa pojedyncze miejsce, konkretną powierzchnię czy strefę w pomnieszczeniu.
