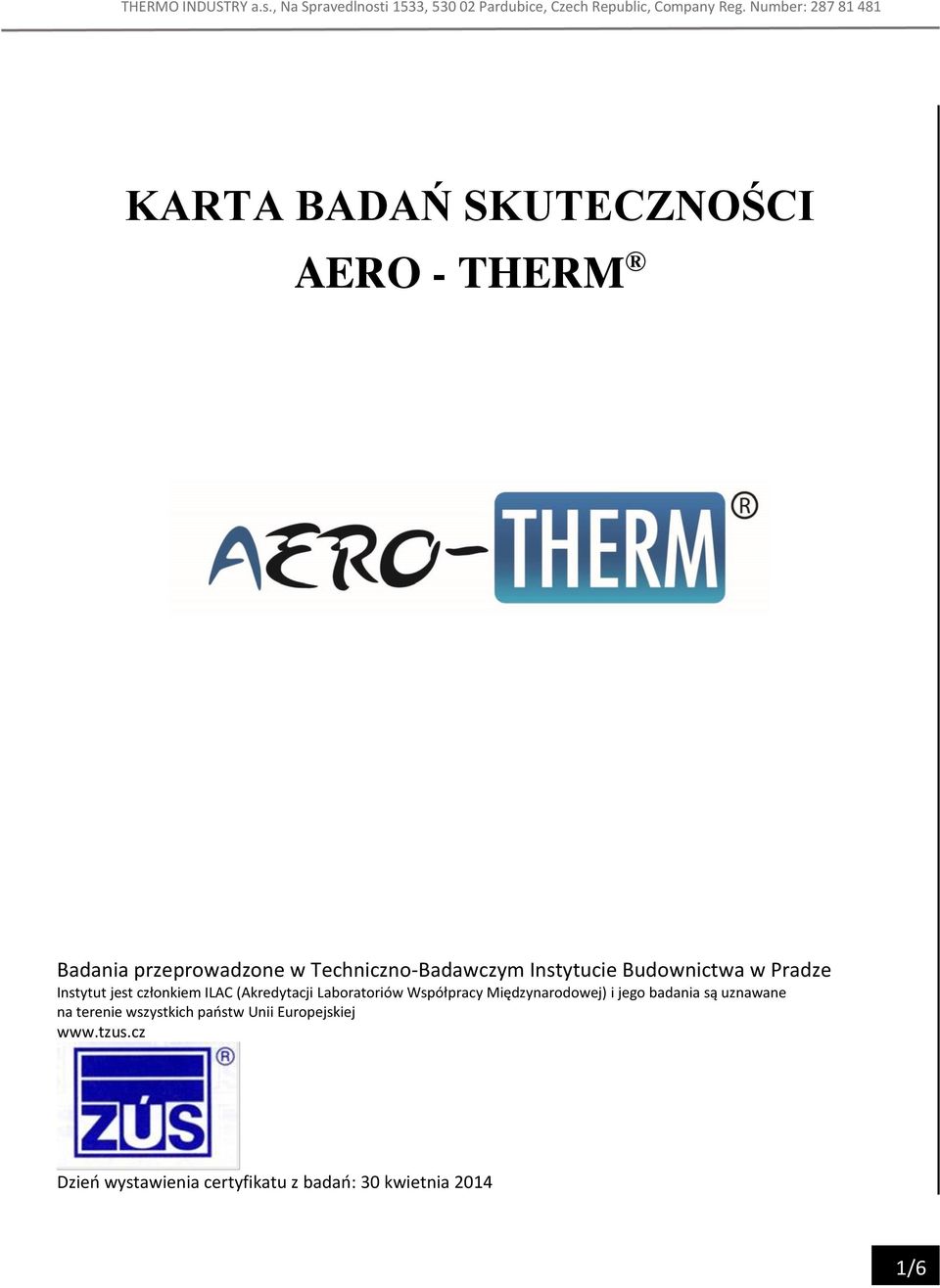

1 KARTA BADAŃ SKUTECZNOŚCI AERO - THERM Badania przeprowadzone w Techniczno-Badawczym Instytucie Budownictwa w Pradze Instytut jest członkiem ILAC (Akredytacji Laboratoriów Współpracy Międzynarodowej) i jego badania są uznawane na terenie wszystkich państw Unii Europejskiej Dzień wystawienia certyfikatu z badań: 30 kwietnia /6

2 Wyniki badań są wyciągiem z obszernego raportu z badań przygotowanego przez Techniczno - Badawczy Instytut Budownictwa w Pradze ZBIORCZE ZESTAWIENIE KLUCZOWYCH WYNIKÓW BADANY PARAMETR WYNIK DLA POMIESZCZENIA BEZ AERO-THERM WYNIK DLA POMIESZCZENIA Z AERO-THERM OSZCZĘDNOŚĆ KORZYŚCI % Zużycie energii grzewczej przez cały okres pomiarowy (4 dni) w [kwh] przy utrzymywaniu tych samych temperatur w obydwu pomieszczeniach Szybkość nagrzania pomieszczenia od temperatury 15 o C do temperatury 23 o C Szybkość wychłodzenia pomieszczenia z temp. 23 o C do temp. 20 o C po wyłączeniu ogrzewania Ograniczenie konwekcji liczone jako różnica temperatur mierzonych 20 cm pod sufitem i 20 cm nad podłoga 33,17kWh 27,2kWh 27,2 kwh 33,17 kwh 5,98 kwh 17,7 % 41 minut 30 minut 11 minut 27 % 30 minut 55 minut 25 minut 85 % 10 o C 7 o C 3 o C 30 % Podczas całego okresu badawczego najniższa temperatura powietrza na zewnątrz tylko przez krótki okres spadła poniżej zera i osiągnęła minimalną wartość -2 o C. Jeżeli podczas badania temperatura zewnętrzna osiągnęłaby niższe wartości wówczas mierzone oszczędności byłyby większe. KLUCZOWE WNIOSKI Badania dowiodły, że z zastosowania warstwy AERO-THERM wynikają następujące korzyści: 1. Oszczędność energii cieplnej związana z ograniczeniem ucieczki ciepła przez ściany zewnętrzne 2. Pomieszczenie się dużo szybciej nagrzewa i dwa razy dłużej utrzymuje komfortową temperaturę. Można więc na termostacie ustawić późniejszą godzinę włączania trybu grzanie i wcześniej je wyłączyć. Jest to źródło kolejnych oszczędności. 3. Ogranicza się efekt konwekcji, przez co nie traci się energii na ogrzewanie powietrza pod sufitem oraz komfort przebywania w takim pomieszczeniu jest znacznie wyższy 4. Temperatura przy ścianach w pomieszczeniu z warstwą AERO-THERM jest wyższa nawet do 2 o C. Powoduje to, że przebywając w pomieszczeniu odczuwa się komfort termiczny nawet przy niższej o 2 3 o C temperaturze powietrza jest to źródłem kolejnych oszczędności Oceniając skuteczność AERO-THERM należy zsumować wszystkie powyżej przedstawione korzyści i źródła oszczędności. 2/6

3 WARUNKI BADANIA. Dni badawcze: 28 lutego mara marca marca 2014 Badanie przeprowadzono w dwóch identycznych budynkach jednoizbowych o powierzchni 12 m 2, z zamontowanymi drzwiami oraz oknem. Jeden z budynków był wykończony wewnątrz warstwą AERO-THERMU, a drugi nie. Symulowano rzeczywiste warunki mieszkalne. Pomieszczenie było ogrzewane do wyższej temperatury w okresach aktywności mieszkańców, a w nocy i w godzinach pracy temperatura była obniżana. Odbywało się również wietrzenie. Ustawienia temperatur w poszczególnych zakresach godzinowych. ZAKRES GODZINOWY o C o C o C o C UTRZYMYWANA TEMPERATURA Wewnątrz budynków były zainstalowane elektryczne grzejniki olejowe. Grzanie trwało tak długo, aż osiągano zakładaną temperaturę. Był prowadzony precyzyjny pomiar zużycia energii. 3/6

4 BADANIE OSZCZĘDNOŚCI ENERGII GRZEWCZEJ. Zużycie energii grzewczej na uzyskanie zakładanych temperatur w poszczególnych dobach badawczych. WYNIK DLA WYNIK DLA DOBA BADAWCZA POMIESZCZENIA POMIESZCZENIA Z BEZ AERO-THERM AERO-THERM OSZCZĘDNOŚĆ KORZYŚCI % 28 lutego2014 8,92 kwh 6,40 kwh 2,52 kwh 28,3% 5 marca ,06 kwh 7,05 kwh 1,01 kwh 12,5% 6 marca ,89 kwh 6,73 kwh 1,16 kwh 14,7% 7 marca ,30 kwh 7,02 kwh 1,28 kwh 15,4% Cały okres badawczy 27,2 kwh 33,17 kwh 5,97 kwh 17,7% Wykres zużycia energii grzewczej podczas wszystkich dni badawczych Zużycie energii grzewczej w budynku z AERO-THERM Zużycie energii grzewczej w budynku bez AERO-THERM Oszczędności energii 4/6

5 PRZYKŁADOWE POMIARY TEMPERATUR. Poniżej przykładowe wyniki pomiarów temperatur podczas wybranych 24 godzin badania dnia 28 lutego 2014 roku. Odczyty pomiarów temperatur w budynku z warstwą AERO-THERM Odczyty pomiarów temperatur w budynku bez warstwy AERO-THERM Legenda: kata termometr tarczowy t_int temperatura powietrza wewnętrznego na wysokości 1,1 m nad podłogą t_low temperatura powietrza na wysokości 0,2 m nad podłogą t_high temperatura powietrza na wysokości 0,2 m pod sufitem t_ostení temperatura powierzchni przy szpalecie na wysokości 1,1 m nad podłogą t_ext temperatura powietrza zewnętrznego 5/6

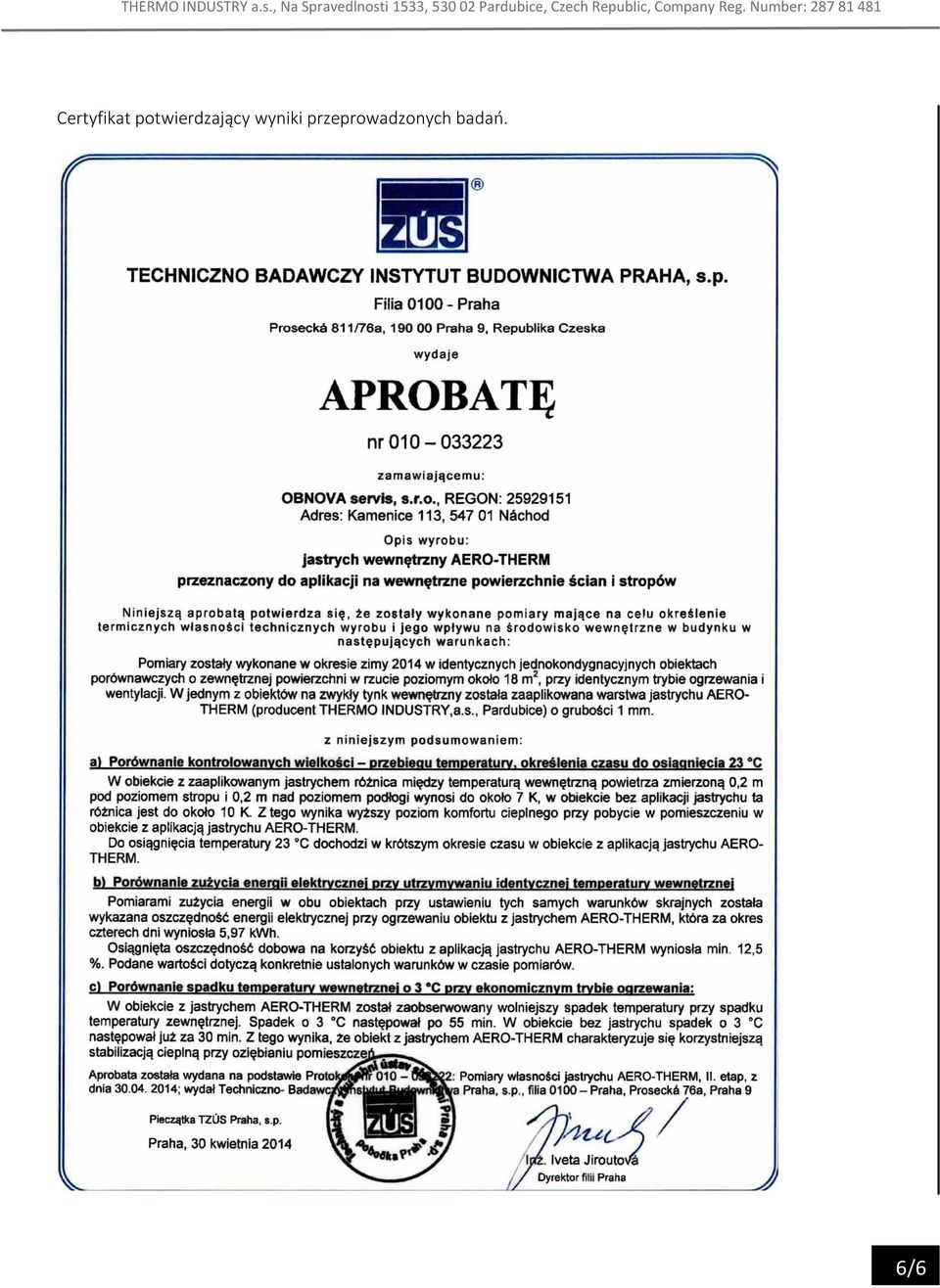

6 Certyfikat potwierdzający wyniki przeprowadzonych badań. 6/6
