Instrukcja LC-W501 Full HD

Transkrypt

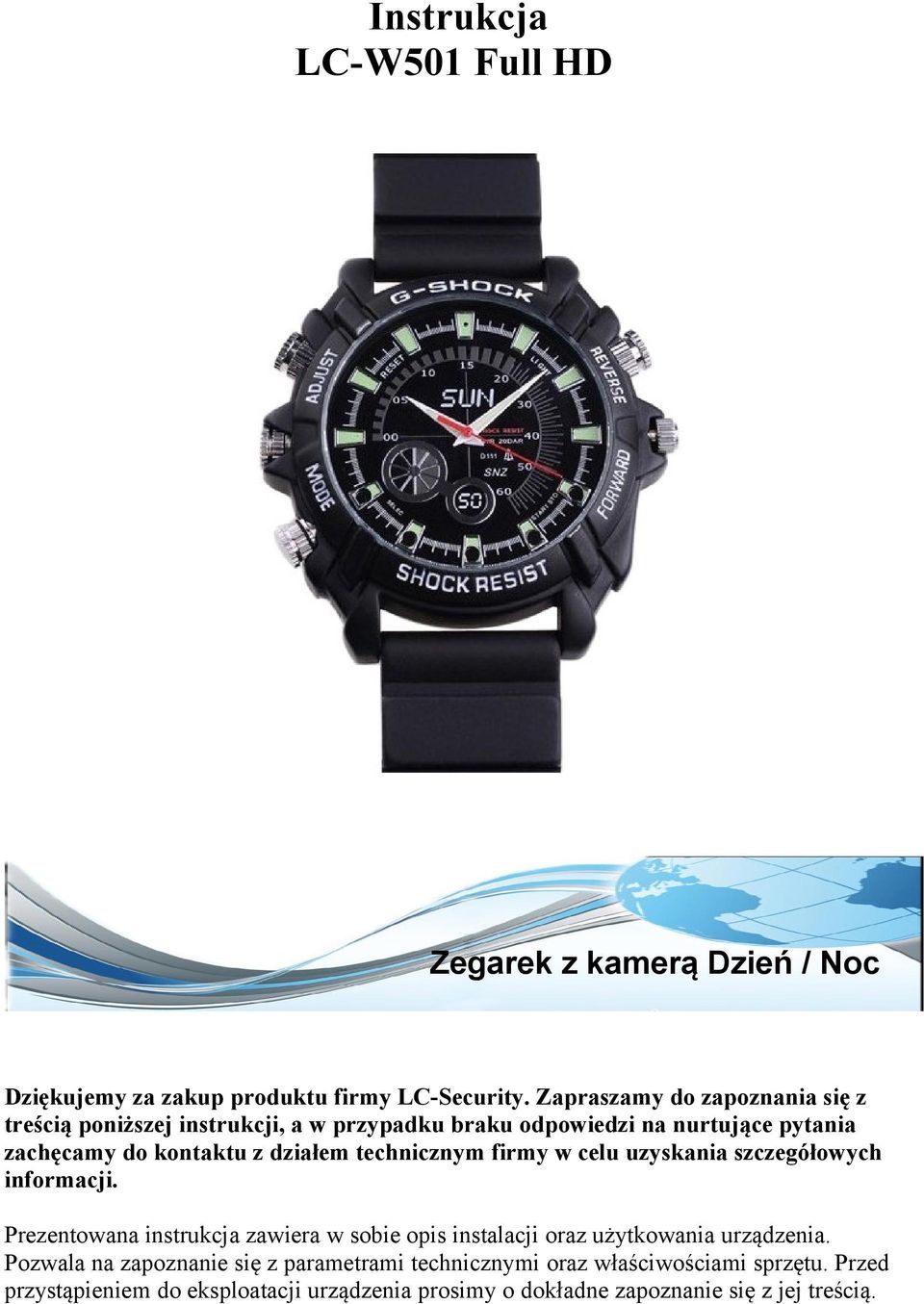

1 Instrukcja LC-W501 Full HD Zegarek z kamerą Dzień / Noc Dziękujemy za zakup produktu firmy LC-Security. Zapraszamy do zapoznania się z treścią poniższej instrukcji, a w przypadku braku odpowiedzi na nurtujące pytania zachęcamy do kontaktu z działem technicznym firmy w celu uzyskania szczegółowych informacji. Prezentowana instrukcja zawiera w sobie opis instalacji oraz użytkowania urządzenia. Pozwala na zapoznanie się z parametrami technicznymi oraz właściwościami sprzętu. Przed przystąpieniem do eksploatacji urządzenia prosimy o dokładne zapoznanie się z jej treścią.

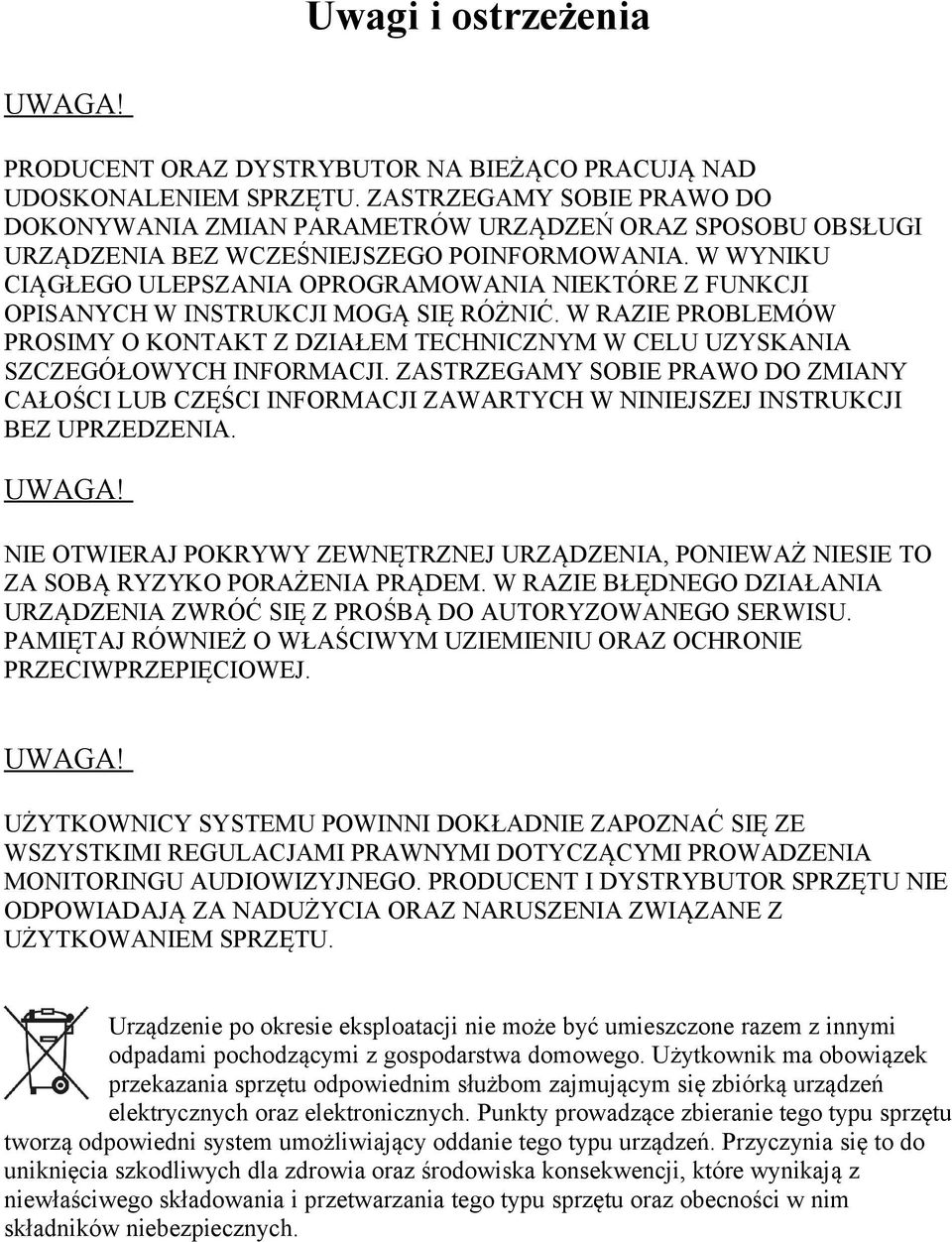

2 Uwagi i ostrzeżenia UWAGA! PRODUCENT ORAZ DYSTRYBUTOR NA BIEŻĄCO PRACUJĄ NAD UDOSKONALENIEM SPRZĘTU. ZASTRZEGAMY SOBIE PRAWO DO DOKONYWANIA ZMIAN PARAMETRÓW URZĄDZEŃ ORAZ SPOSOBU OBSŁUGI URZĄDZENIA BEZ WCZEŚNIEJSZEGO POINFORMOWANIA. W WYNIKU CIĄGŁEGO ULEPSZANIA OPROGRAMOWANIA NIEKTÓRE Z FUNKCJI OPISANYCH W INSTRUKCJI MOGĄ SIĘ RÓŻNIĆ. W RAZIE PROBLEMÓW PROSIMY O KONTAKT Z DZIAŁEM TECHNICZNYM W CELU UZYSKANIA SZCZEGÓŁOWYCH INFORMACJI. ZASTRZEGAMY SOBIE PRAWO DO ZMIANY CAŁOŚCI LUB CZĘŚCI INFORMACJI ZAWARTYCH W NINIEJSZEJ INSTRUKCJI BEZ UPRZEDZENIA. UWAGA! NIE OTWIERAJ POKRYWY ZEWNĘTRZNEJ URZĄDZENIA, PONIEWAŻ NIESIE TO ZA SOBĄ RYZYKO PORAŻENIA PRĄDEM. W RAZIE BŁĘDNEGO DZIAŁANIA URZĄDZENIA ZWRÓĆ SIĘ Z PROŚBĄ DO AUTORYZOWANEGO SERWISU. PAMIĘTAJ RÓWNIEŻ O WŁAŚCIWYM UZIEMIENIU ORAZ OCHRONIE PRZECIWPRZEPIĘCIOWEJ. UWAGA! UŻYTKOWNICY SYSTEMU POWINNI DOKŁADNIE ZAPOZNAĆ SIĘ ZE WSZYSTKIMI REGULACJAMI PRAWNYMI DOTYCZĄCYMI PROWADZENIA MONITORINGU AUDIOWIZYJNEGO. PRODUCENT I DYSTRYBUTOR SPRZĘTU NIE ODPOWIADAJĄ ZA NADUŻYCIA ORAZ NARUSZENIA ZWIĄZANE Z UŻYTKOWANIEM SPRZĘTU. Urządzenie po okresie eksploatacji nie może być umieszczone razem z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik ma obowiązek przekazania sprzętu odpowiednim służbom zajmującym się zbiórką urządzeń elektrycznych oraz elektronicznych. Punkty prowadzące zbieranie tego typu sprzętu tworzą odpowiedni system umożliwiający oddanie tego typu urządzeń. Przyczynia się to do uniknięcia szkodliwych dla zdrowia oraz środowiska konsekwencji, które wynikają z niewłaściwego składowania i przetwarzania tego typu sprzętu oraz obecności w nim składników niebezpiecznych.

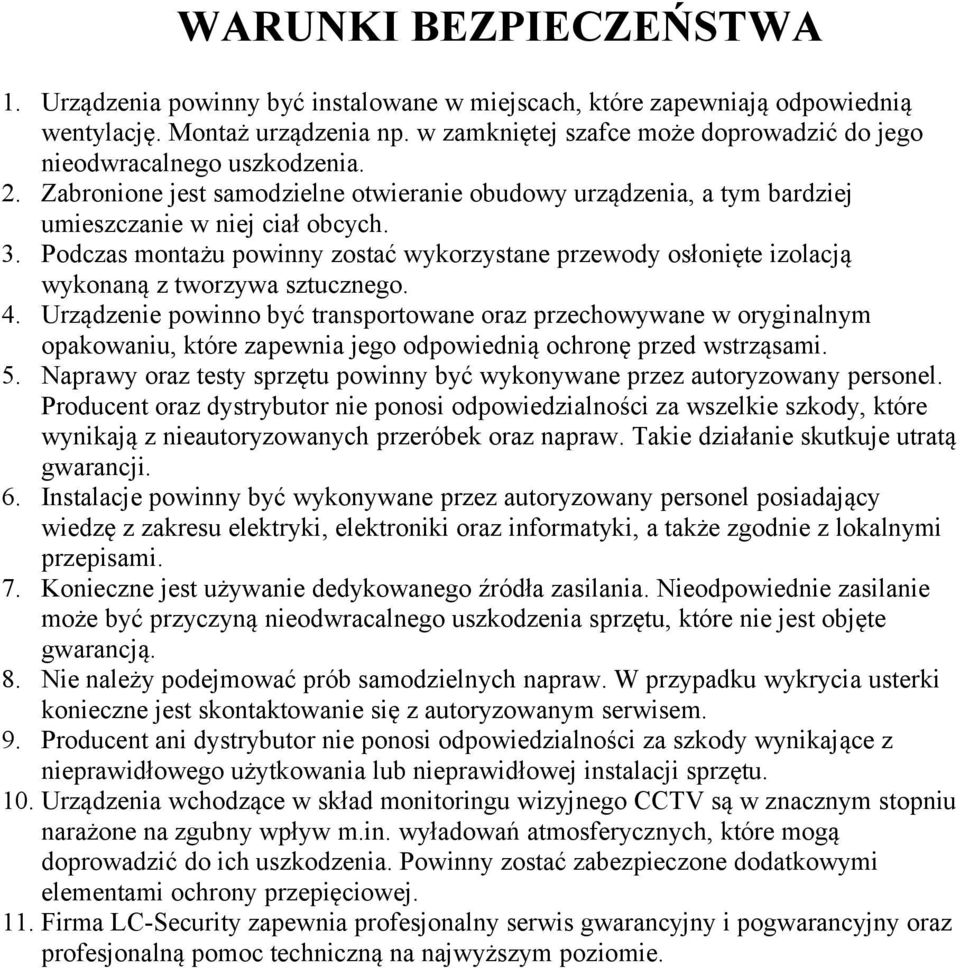

3 WARUNKI BEZPIECZEŃSTWA 1. Urządzenia powinny być instalowane w miejscach, które zapewniają odpowiednią wentylację. Montaż urządzenia np. w zamkniętej szafce może doprowadzić do jego nieodwracalnego uszkodzenia. 2. Zabronione jest samodzielne otwieranie obudowy urządzenia, a tym bardziej umieszczanie w niej ciał obcych. 3. Podczas montażu powinny zostać wykorzystane przewody osłonięte izolacją wykonaną z tworzywa sztucznego. 4. Urządzenie powinno być transportowane oraz przechowywane w oryginalnym opakowaniu, które zapewnia jego odpowiednią ochronę przed wstrząsami. 5. Naprawy oraz testy sprzętu powinny być wykonywane przez autoryzowany personel. Producent oraz dystrybutor nie ponosi odpowiedzialności za wszelkie szkody, które wynikają z nieautoryzowanych przeróbek oraz napraw. Takie działanie skutkuje utratą gwarancji. 6. Instalacje powinny być wykonywane przez autoryzowany personel posiadający wiedzę z zakresu elektryki, elektroniki oraz informatyki, a także zgodnie z lokalnymi przepisami. 7. Konieczne jest używanie dedykowanego źródła zasilania. Nieodpowiednie zasilanie może być przyczyną nieodwracalnego uszkodzenia sprzętu, które nie jest objęte gwarancją. 8. Nie należy podejmować prób samodzielnych napraw. W przypadku wykrycia usterki konieczne jest skontaktowanie się z autoryzowanym serwisem. 9. Producent ani dystrybutor nie ponosi odpowiedzialności za szkody wynikające z nieprawidłowego użytkowania lub nieprawidłowej instalacji sprzętu. 10. Urządzenia wchodzące w skład monitoringu wizyjnego CCTV są w znacznym stopniu narażone na zgubny wpływ m.in. wyładowań atmosferycznych, które mogą doprowadzić do ich uszkodzenia. Powinny zostać zabezpieczone dodatkowymi elementami ochrony przepięciowej. 11. Firma LC-Security zapewnia profesjonalny serwis gwarancyjny i pogwarancyjny oraz profesjonalną pomoc techniczną na najwyższym poziomie.

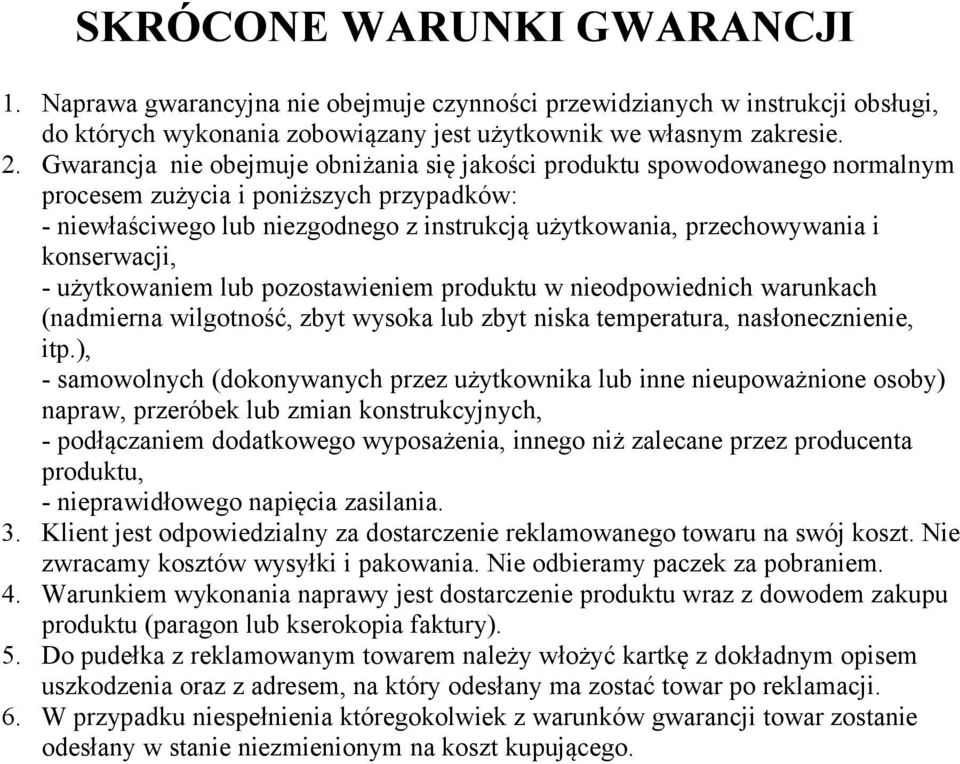

4 SKRÓCONE WARUNKI GWARANCJI 1. Naprawa gwarancyjna nie obejmuje czynności przewidzianych w instrukcji obsługi, do których wykonania zobowiązany jest użytkownik we własnym zakresie. 2. Gwarancja nie obejmuje obniżania się jakości produktu spowodowanego normalnym procesem zużycia i poniższych przypadków: - niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania i konserwacji, - użytkowaniem lub pozostawieniem produktu w nieodpowiednich warunkach (nadmierna wilgotność, zbyt wysoka lub zbyt niska temperatura, nasłonecznienie, itp.), - samowolnych (dokonywanych przez użytkownika lub inne nieupoważnione osoby) napraw, przeróbek lub zmian konstrukcyjnych, - podłączaniem dodatkowego wyposażenia, innego niż zalecane przez producenta produktu, - nieprawidłowego napięcia zasilania. 3. Klient jest odpowiedzialny za dostarczenie reklamowanego towaru na swój koszt. Nie zwracamy kosztów wysyłki i pakowania. Nie odbieramy paczek za pobraniem. 4. Warunkiem wykonania naprawy jest dostarczenie produktu wraz z dowodem zakupu produktu (paragon lub kserokopia faktury). 5. Do pudełka z reklamowanym towarem należy włożyć kartkę z dokładnym opisem uszkodzenia oraz z adresem, na który odesłany ma zostać towar po reklamacji. 6. W przypadku niespełnienia któregokolwiek z warunków gwarancji towar zostanie odesłany w stanie niezmienionym na koszt kupującego.

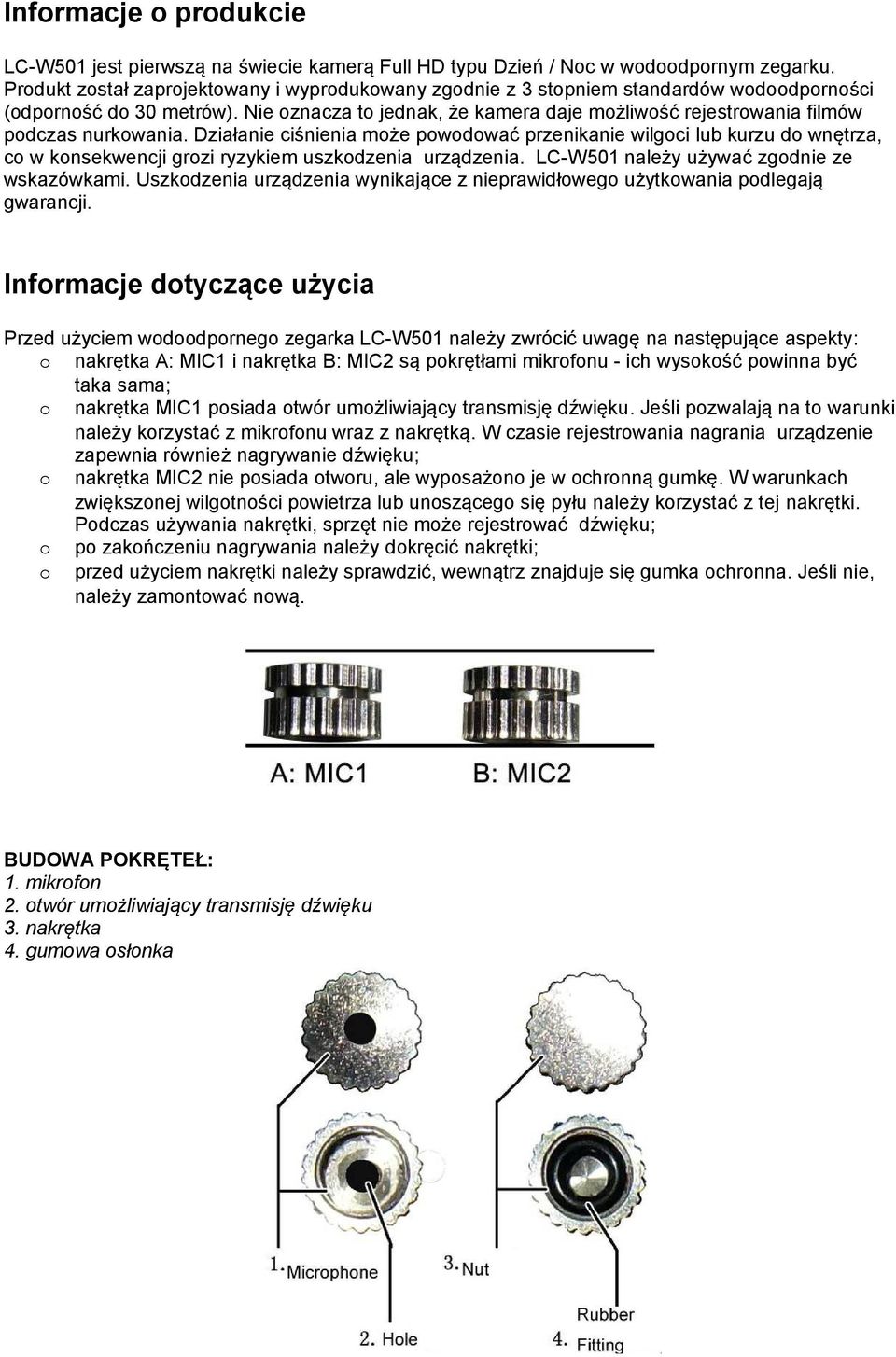

5 Informacje o produkcie LC-W501 jest pierwszą na świecie kamerą Full HD typu Dzień / Noc w wodoodpornym zegarku. Produkt został zaprojektowany i wyprodukowany zgodnie z 3 stopniem standardów wodoodporności (odporność do 30 metrów). Nie oznacza to jednak, że kamera daje możliwość rejestrowania filmów podczas nurkowania. Działanie ciśnienia może powodować przenikanie wilgoci lub kurzu do wnętrza, co w konsekwencji grozi ryzykiem uszkodzenia urządzenia. LC-W501 należy używać zgodnie ze wskazówkami. Uszkodzenia urządzenia wynikające z nieprawidłowego użytkowania podlegają gwarancji. Informacje dotyczące użycia Przed użyciem wodoodpornego zegarka LC-W501 należy zwrócić uwagę na następujące aspekty: o nakrętka A: MIC1 i nakrętka B: MIC2 są pokrętłami mikrofonu - ich wysokość powinna być taka sama; o nakrętka MIC1 posiada otwór umożliwiający transmisję dźwięku. Jeśli pozwalają na to warunki należy korzystać z mikrofonu wraz z nakrętką. W czasie rejestrowania nagrania urządzenie zapewnia również nagrywanie dźwięku; o nakrętka MIC2 nie posiada otworu, ale wyposażono je w ochronną gumkę. W warunkach zwiększonej wilgotności powietrza lub unoszącego się pyłu należy korzystać z tej nakrętki. Podczas używania nakrętki, sprzęt nie może rejestrować dźwięku; o po zakończeniu nagrywania należy dokręcić nakrętki; o przed użyciem nakrętki należy sprawdzić, wewnątrz znajduje się gumka ochronna. Jeśli nie, należy zamontować nową. BUDOWA POKRĘTEŁ: 1. mikrofon 2. otwór umożliwiający transmisję dźwięku 3. nakrętka 4. gumowa osłonka

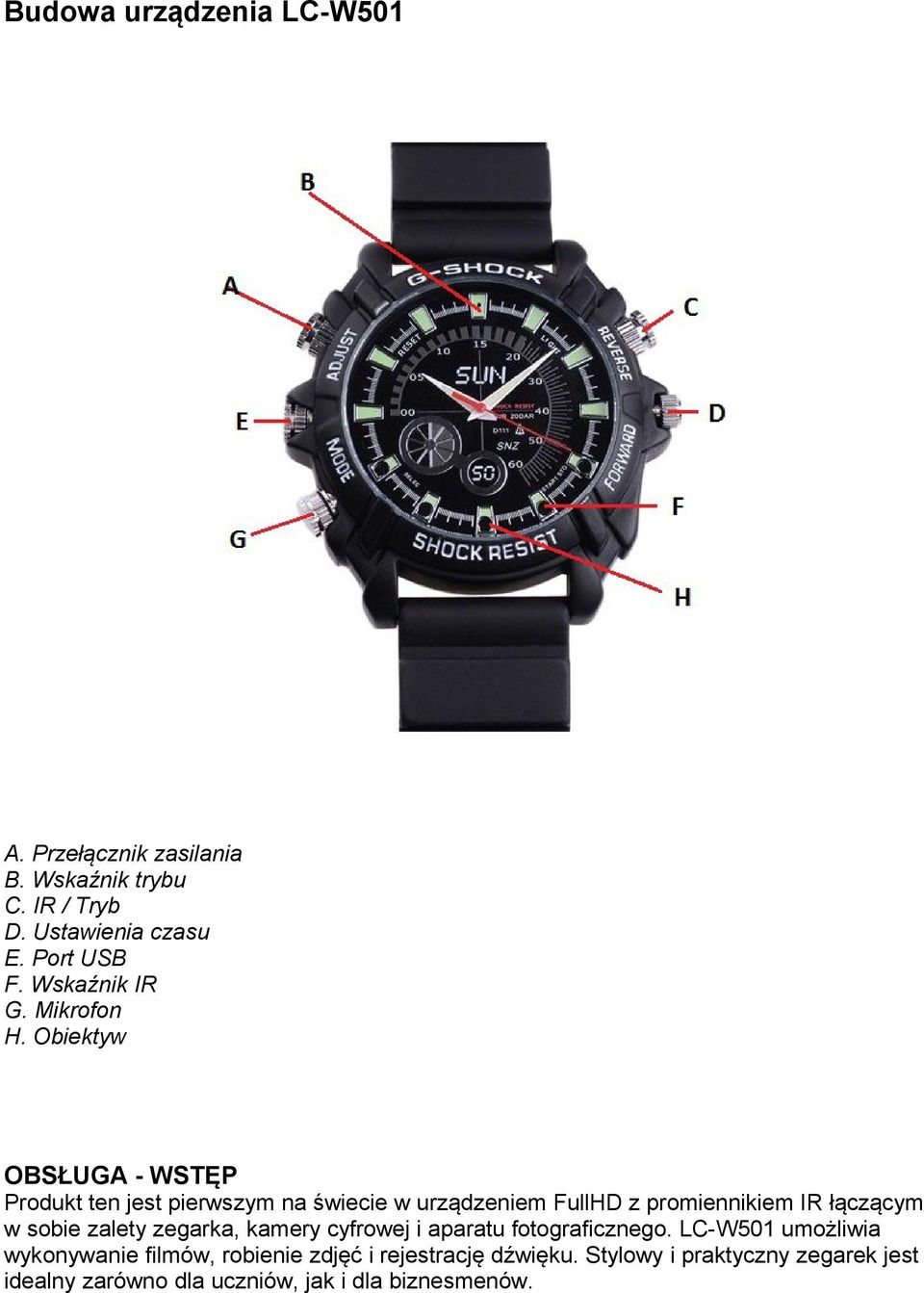

6 Budowa urządzenia LC-W501 A. Przełącznik zasilania B. Wskaźnik trybu C. IR / Tryb D. Ustawienia czasu E. Port USB F. Wskaźnik IR G. Mikrofon H. Obiektyw OBSŁUGA - WSTĘP Produkt ten jest pierwszym na świecie w urządzeniem FullHD z promiennikiem IR łączącym w sobie zalety zegarka, kamery cyfrowej i aparatu fotograficznego. LC-W501 umożliwia wykonywanie filmów, robienie zdjęć i rejestrację dźwięku. Stylowy i praktyczny zegarek jest idealny zarówno dla uczniów, jak i dla biznesmenów.

7 FUNKCJE: B - ledowy wskaźnik stanu: miga niebieskim światłem w trybie wideo, miga czerwonym światłem w trybie aparatu fotograficznego, czerwone i niebieskie błyski światła w tym samym czasie dla trybu nagrywania dźwięku. A - przycisk włączenia / wyłączenia / pauzy kamery. C - używany, aby włączyć tryb wideo, tryb zdjęć, tryb nagrywania głosu i funkcji podczerwieni. E - gniazdo USB podłączenie do komputera lub ładowarki (przesyłanie danych, ładowanie). F - promiennik podczerwieni G - mikrofon, pozwalający zarejestrować dźwięk H - kamera HD, używana do rejestracji wideo. D - pokrętło - służy do regulacji czasu zegarka. INSTRUKCJA OBSŁUGI Należy zapoznać się z treścią instrukcji przed użyciem urządzenia LC-W501 Zalecenie: kabel USB należy najpierw podłączyć do urządzenia LC-W501, dopiero wtedy przewód można podłączyć do komputera. Produkt ten wykonany jest z precyzyjnych elementów elektronicznych, podczas pracy nie należy używać dużej siły w celu uniknięcia uszkodzenia przycisków. Jeśli urządzenie nie zostało rozpoznane przez komputer należy nieznacznie wyciągnąć kabel USB, aby wskaźnik urządzenia migał na niebiesko i czerwono, następnie przewód można podłączyć do komputera. Funkcja Reset - jeżeli nastąpiło zawieszenie systemu, należy jednocześnie nacisnąć przycisk A i przycisk C. Funkcja kamery internetowej (Kamera wideo) - aby skorzystać z funkcji należy zainstalować sterownik kamery internetowej, znajdujący się na dołączonej płycie CD. Funkcja video - aby włączyć funkcję należy nacisnąć przycisk A przez około 2 sekundy, wskaźnik zamiga kilkakrotnie na czerwono i niebiesko, po czym urządzenie przechodzi w tryb wideo. Szybkie naciśnięcie klawisza C oraz zamiganie niebieskiej diody sygnalizuje rozpoczęcie zapisu video. Niebieskie migające światło oznacza nagrywanie. Dwukrotne naciśnięcie klawisza A podczas nagrywania zatrzymuje filmowanie i automatycznie zachowuje nagranie. Ponowne naciśnięcie przycisku uruchamia ponownie rejestrację. Promiennik IR Start / Stop - w trybie standardowej rejestracji należy nacisnąć i przytrzymać klawisz C aż czerwona dioda zabłyśnie 3 razy, po tym urządzenie przechodzi w tryb pracy

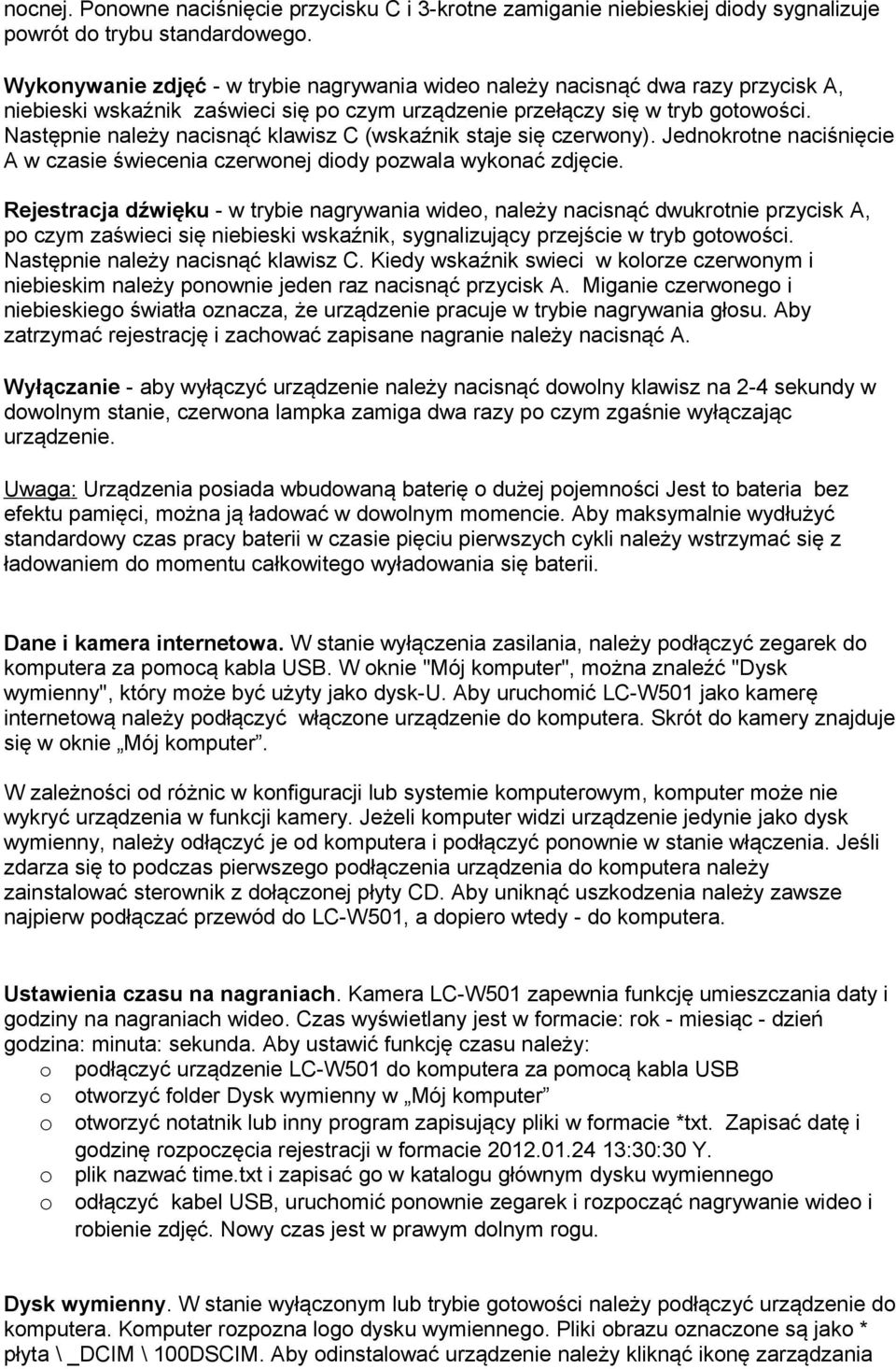

8 nocnej. Ponowne naciśnięcie przycisku C i 3-krotne zamiganie niebieskiej diody sygnalizuje powrót do trybu standardowego. Wykonywanie zdjęć - w trybie nagrywania wideo należy nacisnąć dwa razy przycisk A, niebieski wskaźnik zaświeci się po czym urządzenie przełączy się w tryb gotowości. Następnie należy nacisnąć klawisz C (wskaźnik staje się czerwony). Jednokrotne naciśnięcie A w czasie świecenia czerwonej diody pozwala wykonać zdjęcie. Rejestracja dźwięku - w trybie nagrywania wideo, należy nacisnąć dwukrotnie przycisk A, po czym zaświeci się niebieski wskaźnik, sygnalizujący przejście w tryb gotowości. Następnie należy nacisnąć klawisz C. Kiedy wskaźnik swieci w kolorze czerwonym i niebieskim należy ponownie jeden raz nacisnąć przycisk A. Miganie czerwonego i niebieskiego światła oznacza, że urządzenie pracuje w trybie nagrywania głosu. Aby zatrzymać rejestrację i zachować zapisane nagranie należy nacisnąć A. Wyłączanie - aby wyłączyć urządzenie należy nacisnąć dowolny klawisz na 2-4 sekundy w dowolnym stanie, czerwona lampka zamiga dwa razy po czym zgaśnie wyłączając urządzenie. Uwaga: Urządzenia posiada wbudowaną baterię o dużej pojemności Jest to bateria bez efektu pamięci, można ją ładować w dowolnym momencie. Aby maksymalnie wydłużyć standardowy czas pracy baterii w czasie pięciu pierwszych cykli należy wstrzymać się z ładowaniem do momentu całkowitego wyładowania się baterii. Dane i kamera internetowa. W stanie wyłączenia zasilania, należy podłączyć zegarek do komputera za pomocą kabla USB. W oknie "Mój komputer", można znaleźć "Dysk wymienny", który może być użyty jako dysk-u. Aby uruchomić LC-W501 jako kamerę internetową należy podłączyć włączone urządzenie do komputera. Skrót do kamery znajduje się w oknie Mój komputer. W zależności od różnic w konfiguracji lub systemie komputerowym, komputer może nie wykryć urządzenia w funkcji kamery. Jeżeli komputer widzi urządzenie jedynie jako dysk wymienny, należy odłączyć je od komputera i podłączyć ponownie w stanie włączenia. Jeśli zdarza się to podczas pierwszego podłączenia urządzenia do komputera należy zainstalować sterownik z dołączonej płyty CD. Aby uniknąć uszkodzenia należy zawsze najpierw podłączać przewód do LC-W501, a dopiero wtedy - do komputera. Ustawienia czasu na nagraniach. Kamera LC-W501 zapewnia funkcję umieszczania daty i godziny na nagraniach wideo. Czas wyświetlany jest w formacie: rok - miesiąc - dzień godzina: minuta: sekunda. Aby ustawić funkcję czasu należy: o podłączyć urządzenie LC-W501 do komputera za pomocą kabla USB o otworzyć folder Dysk wymienny w Mój komputer o otworzyć notatnik lub inny program zapisujący pliki w formacie *txt. Zapisać datę i godzinę rozpoczęcia rejestracji w formacie :30:30 Y. o plik nazwać time.txt i zapisać go w katalogu głównym dysku wymiennego o odłączyć kabel USB, uruchomić ponownie zegarek i rozpocząć nagrywanie wideo i robienie zdjęć. Nowy czas jest w prawym dolnym rogu. Dysk wymienny. W stanie wyłączonym lub trybie gotowości należy podłączyć urządzenie do komputera. Komputer rozpozna logo dysku wymiennego. Pliki obrazu oznaczone są jako * płyta \ _DCIM \ 100DSCIM. Aby odinstalować urządzenie należy kliknąć ikonę zarządzania

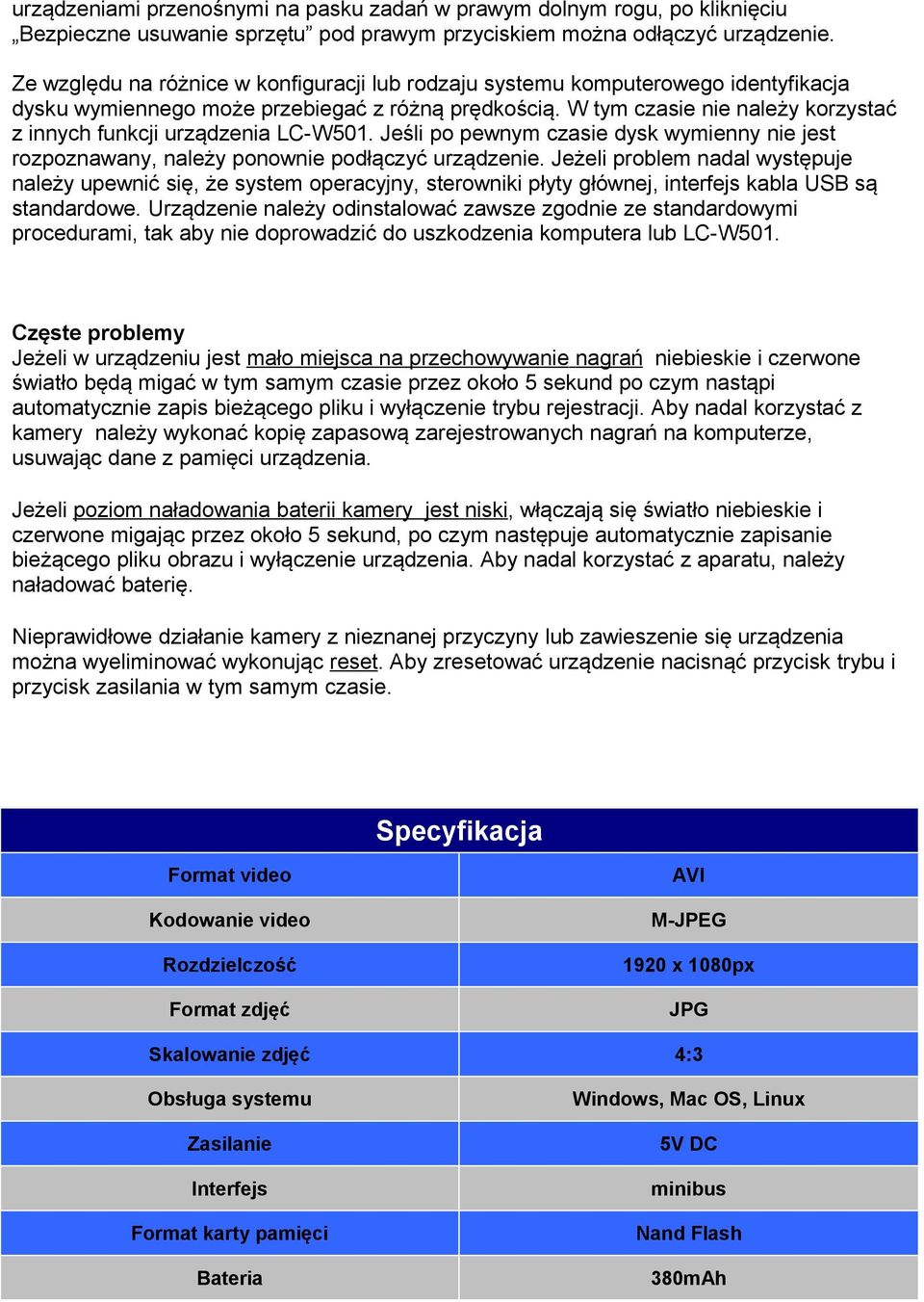

9 urządzeniami przenośnymi na pasku zadań w prawym dolnym rogu, po kliknięciu Bezpieczne usuwanie sprzętu pod prawym przyciskiem można odłączyć urządzenie. Ze względu na różnice w konfiguracji lub rodzaju systemu komputerowego identyfikacja dysku wymiennego może przebiegać z różną prędkością. W tym czasie nie należy korzystać z innych funkcji urządzenia LC-W501. Jeśli po pewnym czasie dysk wymienny nie jest rozpoznawany, należy ponownie podłączyć urządzenie. Jeżeli problem nadal występuje należy upewnić się, że system operacyjny, sterowniki płyty głównej, interfejs kabla USB są standardowe. Urządzenie należy odinstalować zawsze zgodnie ze standardowymi procedurami, tak aby nie doprowadzić do uszkodzenia komputera lub LC-W501. Częste problemy Jeżeli w urządzeniu jest mało miejsca na przechowywanie nagrań niebieskie i czerwone światło będą migać w tym samym czasie przez około 5 sekund po czym nastąpi automatycznie zapis bieżącego pliku i wyłączenie trybu rejestracji. Aby nadal korzystać z kamery należy wykonać kopię zapasową zarejestrowanych nagrań na komputerze, usuwając dane z pamięci urządzenia. Jeżeli poziom naładowania baterii kamery jest niski, włączają się światło niebieskie i czerwone migając przez około 5 sekund, po czym następuje automatycznie zapisanie bieżącego pliku obrazu i wyłączenie urządzenia. Aby nadal korzystać z aparatu, należy naładować baterię. Nieprawidłowe działanie kamery z nieznanej przyczyny lub zawieszenie się urządzenia można wyeliminować wykonując reset. Aby zresetować urządzenie nacisnąć przycisk trybu i przycisk zasilania w tym samym czasie. Specyfikacja Format video Kodowanie video Rozdzielczość Format zdjęć AVI M-JPEG 1920 x 1080px JPG Skalowanie zdjęć 4:3 Obsługa systemu Zasilanie Interfejs Format karty pamięci Bateria Windows, Mac OS, Linux 5V DC minibus Nand Flash 380mAh

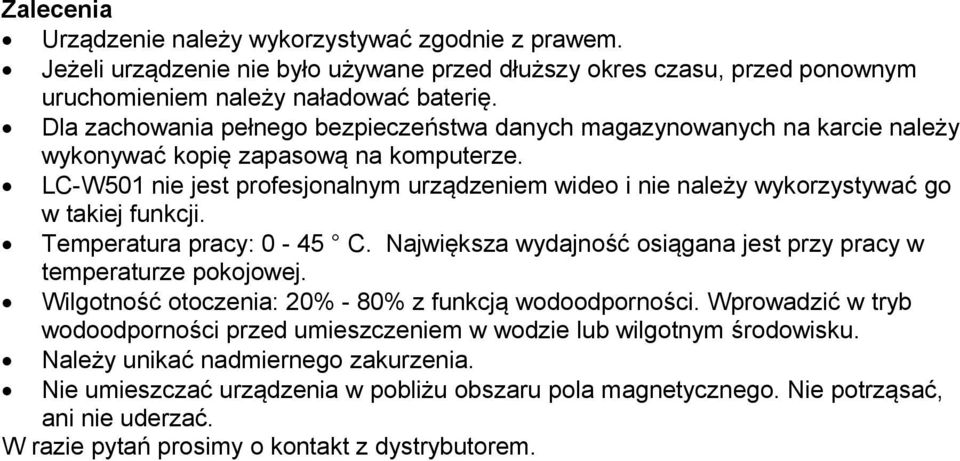

10 Zalecenia Urządzenie należy wykorzystywać zgodnie z prawem. Jeżeli urządzenie nie było używane przed dłuższy okres czasu, przed ponownym uruchomieniem należy naładować baterię. Dla zachowania pełnego bezpieczeństwa danych magazynowanych na karcie należy wykonywać kopię zapasową na komputerze. LC-W501 nie jest profesjonalnym urządzeniem wideo i nie należy wykorzystywać go w takiej funkcji. Temperatura pracy: 0-45 C. Największa wydajność osiągana jest przy pracy w temperaturze pokojowej. Wilgotność otoczenia: 20% - 80% z funkcją wodoodporności. Wprowadzić w tryb wodoodporności przed umieszczeniem w wodzie lub wilgotnym środowisku. Należy unikać nadmiernego zakurzenia. Nie umieszczać urządzenia w pobliżu obszaru pola magnetycznego. Nie potrząsać, ani nie uderzać. W razie pytań prosimy o kontakt z dystrybutorem.
