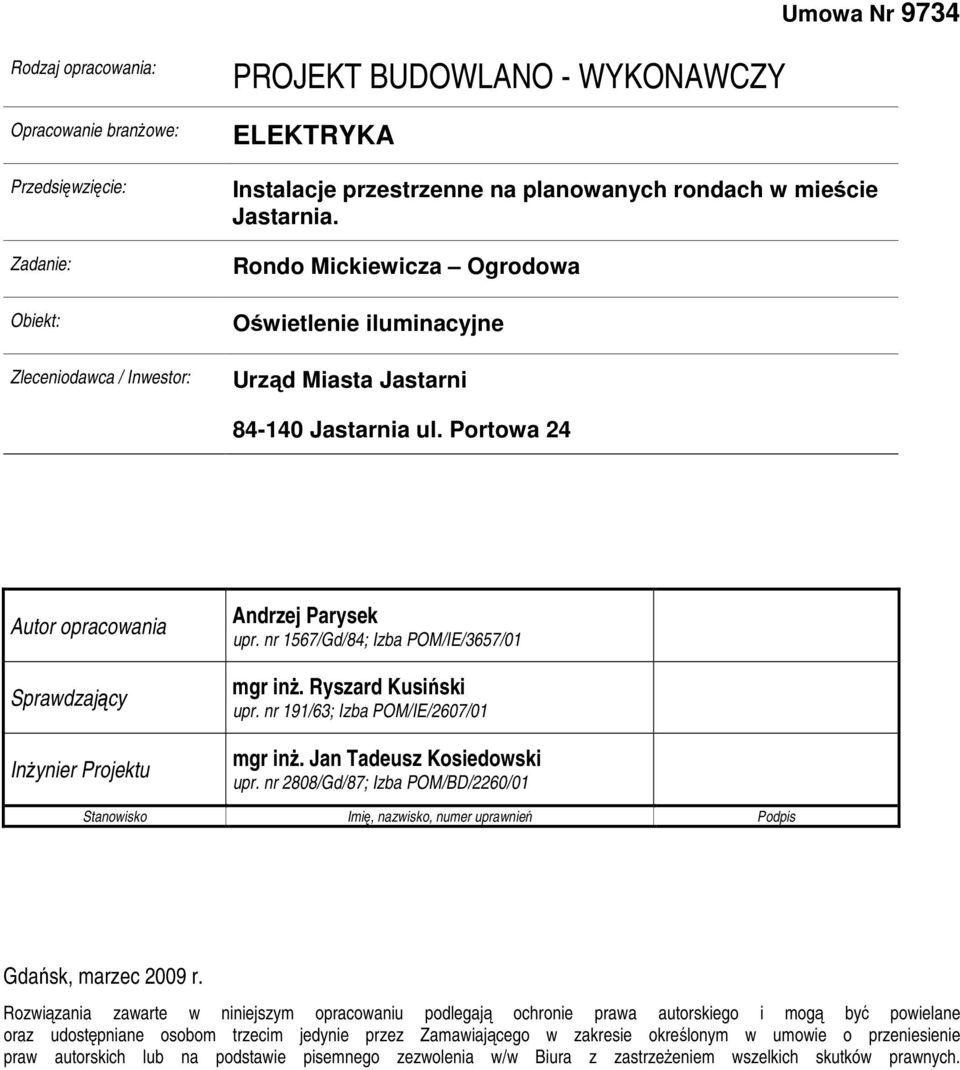

1 Umowa Nr 9734 Rodzaj opracowania: Opracowanie branżowe: Przedsięwzięcie: Zadanie: Obiekt: Zleceniodawca / Inwestor: PROJEKT BUDOWLANO - WYKONAWCZY ELEKTRYKA Instalacje przestrzenne na planowanych rondach w mieście Jastarnia. Rondo Mickiewicza Ogrodowa Oświetlenie iluminacyjne Urząd Miasta Jastarni Jastarnia ul. Portowa 24 Autor opracowania Sprawdzający Inżynier Projektu Andrzej Parysek upr. nr 1567/Gd/84; Izba POM/IE/3657/01 mgr inż. Ryszard Kusiński upr. nr 191/63; Izba POM/IE/2607/01 mgr inż. Jan Tadeusz Kosiedowski upr. nr 2808/Gd/87; Izba POM/BD/2260/01 Stanowisko Imię, nazwisko, numer uprawnień Podpis Gdańsk, marzec 2009 r. Rozwiązania zawarte w niniejszym opracowaniu podlegają ochronie prawa autorskiego i mogą być powielane oraz udostępniane osobom trzecim jedynie przez Zamawiającego w zakresie określonym w umowie o przeniesienie praw autorskich lub na podstawie pisemnego zezwolenia w/w Biura z zastrzeżeniem wszelkich skutków prawnych.

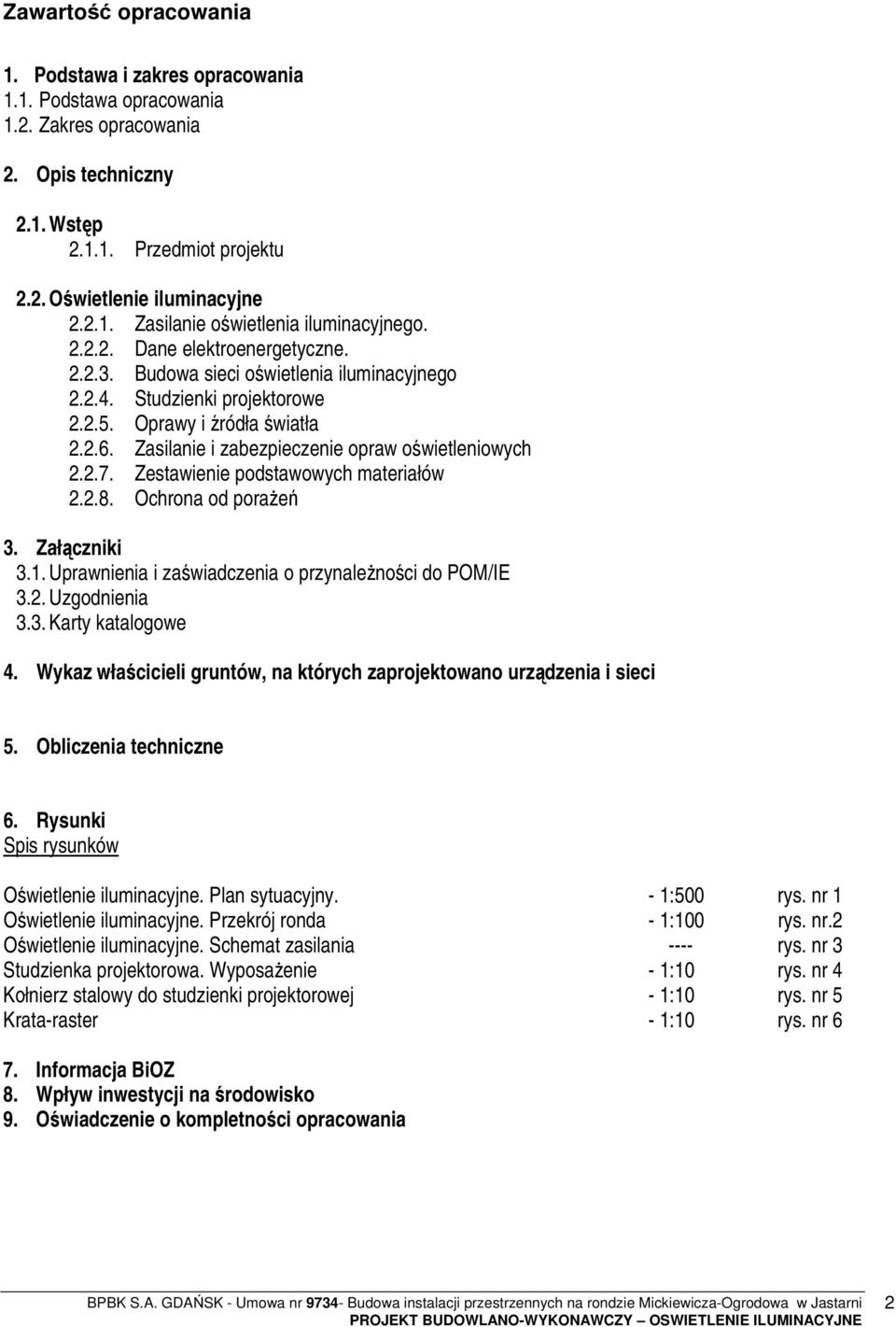

2 Zawartość opracowania 1. Podstawa i zakres opracowania 1.1. Podstawa opracowania 1.2. Zakres opracowania 2. Opis techniczny 2.1. Wstęp Przedmiot projektu 2.2. Oświetlenie iluminacyjne Zasilanie oświetlenia iluminacyjnego Dane elektroenergetyczne Budowa sieci oświetlenia iluminacyjnego Studzienki projektorowe Oprawy i źródła światła Zasilanie i zabezpieczenie opraw oświetleniowych Zestawienie podstawowych materiałów Ochrona od porażeń 3. Załączniki 3.1. Uprawnienia i zaświadczenia o przynależności do POM/IE 3.2. Uzgodnienia 3.3. Karty katalogowe 4. Wykaz właścicieli gruntów, na których zaprojektowano urządzenia i sieci 5. Obliczenia techniczne 6. Rysunki Spis rysunków Oświetlenie iluminacyjne. Plan sytuacyjny. - 1:500 rys. nr 1 Oświetlenie iluminacyjne. Przekrój ronda - 1:100 rys. nr.2 Oświetlenie iluminacyjne. Schemat zasilania ---- rys. nr 3 Studzienka projektorowa. Wyposażenie - 1:10 rys. nr 4 Kołnierz stalowy do studzienki projektorowej - 1:10 rys. nr 5 Krata-raster - 1:10 rys. nr 6 7. Informacja BiOZ 8. Wpływ inwestycji na środowisko 9. Oświadczenie o kompletności opracowania PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 2

3 1. Podstawa i zakres opracowania 1.1. Podstawa opracowania Projekt opracowano na podstawie : a) zlecenia Inwestora, b) wizji lokalnej, c) projektów branżowych, d) uzgodnień z Inwestorem i Użytkownikiem, e) obowiązujących norm i przepisów Zakres opracowania Zakresem opracowania objęto budowę oświetlenia iluminacyjnego instalacji przestrzennej na projektowanym rondzie ul. Mickiewicza Ogrodowa w Jastarni. 2. Opis techniczny Wstęp Przedmiot projektu Przedmiotem projektu jest budowa oświetlenia iluminacyjnego instalacji przestrzennej na projektowanym rondzie ul. Mickiewicza-Ogrodowa a w tym : budowę rozdzielnicy oświetlenia iluminacyjnego, zasilanie oświetlenia na odcinku od słupa oświetlenia drogowego do rozdzielnicy oświetlenia iluminacyjnego i dalej do studzienek projektorowych, oświetlenie iluminacyjne instalacji przestrzennej, dobór sprzętu oświetleniowego z energooszczędnymi źródłami światła, konstrukcję i wyposażenie studzienek projektorowych Oświetlenie iluminacyjne Projektowana instalacja przestrzenna będzie wykonana w z rur stalowych o wysokości 6m z umieszczonymi na nich sylwetkami ryb. Oświetlenie iluminacyjne jest jedną z form oświetlenia umożliwiającą nocną ekspozycję iluminowanych obiektów. Iluminowana instalacja, widoczna w porze nocnej będzie wizytówką miasta dla wjeżdżających od strony Kuźnicy. Odpowiednie operowanie światłem, jego rozkładem, natężeniem i barwą pozwala nie tylko na zarysowanie bryły obiektu w mroku, ale również na uzyskanie efektów plastyki świetlnej podkreślającej elementy niezauważalne w dzień. Do iluminacji obiektu wybrano oprawy zapewniające kombinacje kolorów białego, bursztynowego i niebieskiego, które poza tym, że kojarzą się z morskim charakterem miasta, są kolorami herbu Jastarni. Z przeprowadzonej wizji lokalnej, zarówno w dzień jak i w nocy, najbliższego i dalszego otoczenia projektowanego miejsca lokalizacji instalacji określono takie czynniki jak : perspektywy widokowe lokalizację poszczególnych stanowisk projektorowych mające bezpośredni wpływ na ostateczny efekt nocnej scenografii oświetlenia iluminacyjnego Zasilanie oświetlenia iluminacyjnego Zasilanie oświetlenia iluminacyjnego zaprojektowano ze słupa oświetlenia drogowego nr 72 zlokalizowanego przy projektowanym rondzie. Płatnikiem za energię oświetlenia drogowego i oświetlenia iluminacyjnego będzie Urząd m. Jastarnia, więc nie ma potrzeby projektowania oddzielnego pomiaru energii. Od słupa 02 do szafki oświetlenia iluminacyjnego należy ułożyć linię kablową kablem YKY 3x4. Trasę układania pokazano na planie sytuacyjnym rys. nr 1. Kabel układać zgodnie z normą N SEP-E-004. Oświetlenie iluminacyjne zabezpieczyć w słupie oddzielnym bezpiecznikiem instalacyjnym 16A. PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 3

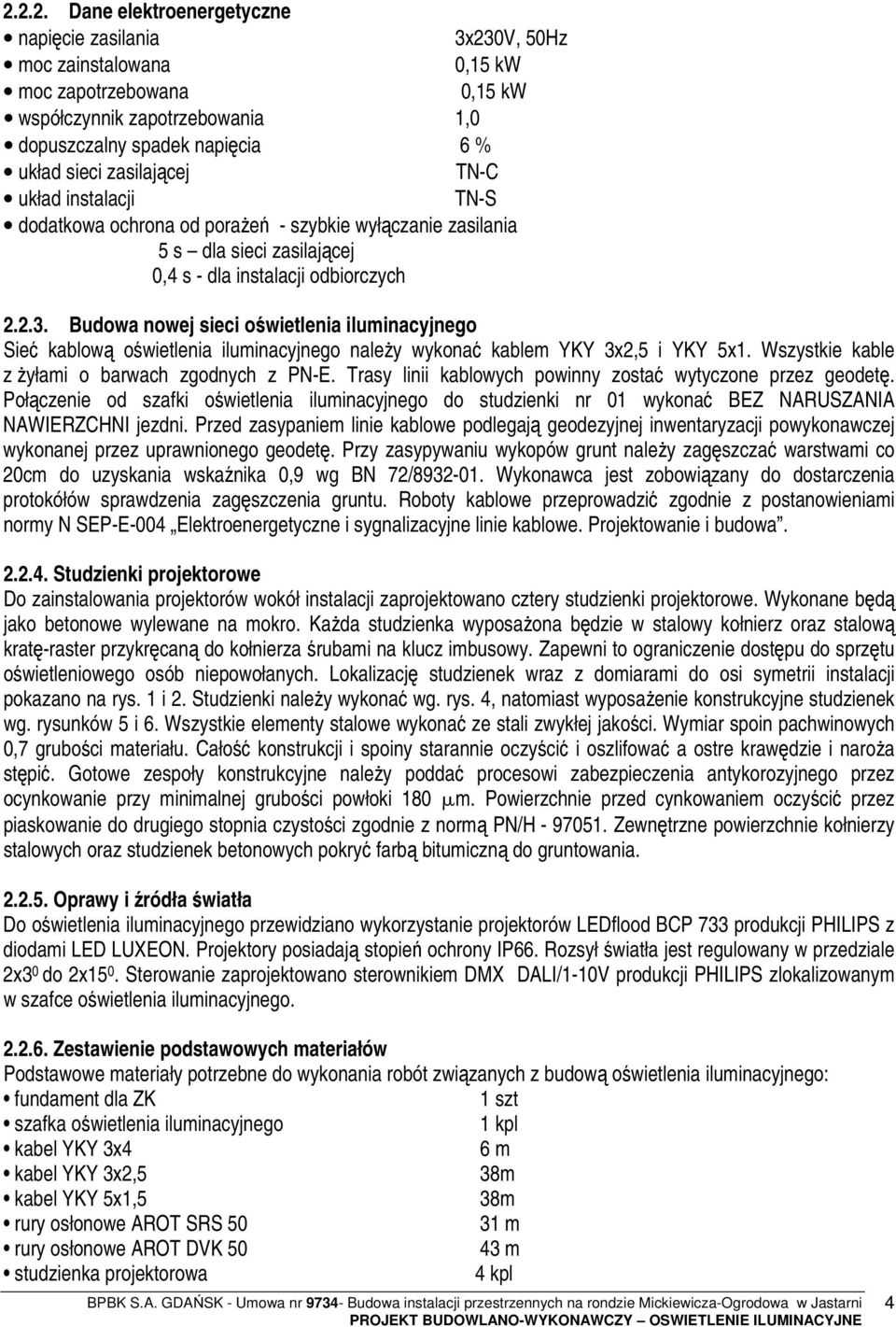

4 Dane elektroenergetyczne napięcie zasilania 3x230V, 50Hz moc zainstalowana 0,15 kw moc zapotrzebowana 0,15 kw współczynnik zapotrzebowania 1,0 dopuszczalny spadek napięcia 6 % układ sieci zasilającej TN-C układ instalacji TN-S dodatkowa ochrona od porażeń - szybkie wyłączanie zasilania 5 s dla sieci zasilającej 0,4 s - dla instalacji odbiorczych Budowa nowej sieci oświetlenia iluminacyjnego Sieć kablową oświetlenia iluminacyjnego należy wykonać kablem YKY 3x2,5 i YKY 5x1. Wszystkie kable z żyłami o barwach zgodnych z PN-E. Trasy linii kablowych powinny zostać wytyczone przez geodetę. Połączenie od szafki oświetlenia iluminacyjnego do studzienki nr 01 wykonać BEZ NARUSZANIA NAWIERZCHNI jezdni. Przed zasypaniem linie kablowe podlegają geodezyjnej inwentaryzacji powykonawczej wykonanej przez uprawnionego geodetę. Przy zasypywaniu wykopów grunt należy zagęszczać warstwami co 20cm do uzyskania wskaźnika 0,9 wg BN 72/ Wykonawca jest zobowiązany do dostarczenia protokółów sprawdzenia zagęszczenia gruntu. Roboty kablowe przeprowadzić zgodnie z postanowieniami normy N SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa Studzienki projektorowe Do zainstalowania projektorów wokół instalacji zaprojektowano cztery studzienki projektorowe. Wykonane będą jako betonowe wylewane na mokro. Każda studzienka wyposażona będzie w stalowy kołnierz oraz stalową kratę-raster przykręcaną do kołnierza śrubami na klucz imbusowy. Zapewni to ograniczenie dostępu do sprzętu oświetleniowego osób niepowołanych. Lokalizację studzienek wraz z domiarami do osi symetrii instalacji pokazano na rys. 1 i 2. Studzienki należy wykonać wg. rys. 4, natomiast wyposażenie konstrukcyjne studzienek wg. rysunków 5 i 6. Wszystkie elementy stalowe wykonać ze stali zwykłej jakości. Wymiar spoin pachwinowych 0,7 grubości materiału. Całość konstrukcji i spoiny starannie oczyścić i oszlifować a ostre krawędzie i naroża stępić. Gotowe zespoły konstrukcyjne należy poddać procesowi zabezpieczenia antykorozyjnego przez ocynkowanie przy minimalnej grubości powłoki 180 µm. Powierzchnie przed cynkowaniem oczyścić przez piaskowanie do drugiego stopnia czystości zgodnie z normą PN/H Zewnętrzne powierzchnie kołnierzy stalowych oraz studzienek betonowych pokryć farbą bitumiczną do gruntowania Oprawy i źródła światła Do oświetlenia iluminacyjnego przewidziano wykorzystanie projektorów LEDflood BCP 733 produkcji PHILIPS z diodami LED LUXEON. Projektory posiadają stopień ochrony IP66. Rozsył światła jest regulowany w przedziale 2x3 0 do 2x15 0. Sterowanie zaprojektowano sterownikiem DMX DALI/1-10V produkcji PHILIPS zlokalizowanym w szafce oświetlenia iluminacyjnego Zestawienie podstawowych materiałów Podstawowe materiały potrzebne do wykonania robót związanych z budową oświetlenia iluminacyjnego: fundament dla ZK 1 szt szafka oświetlenia iluminacyjnego 1 kpl kabel YKY 3x4 6 m kabel YKY 3x2,5 38m kabel YKY 5x1,5 38m rury osłonowe AROT SRS m rury osłonowe AROT DVK m studzienka projektorowa 4 kpl PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 4

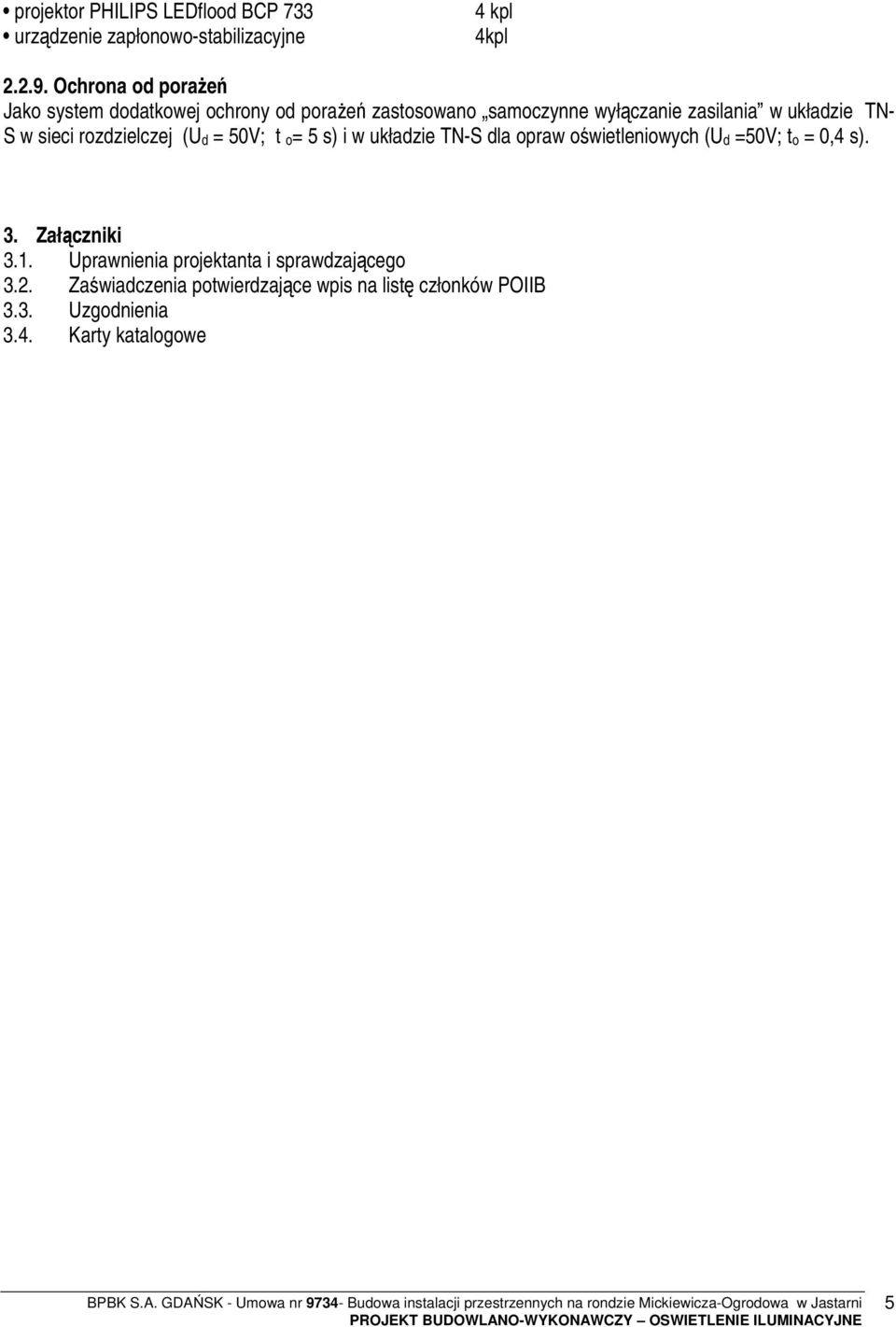

5 projektor PHILIPS LEDflood BCP 733 urządzenie zapłonowo-stabilizacyjne 4 kpl 4kpl Ochrona od porażeń Jako system dodatkowej ochrony od porażeń zastosowano samoczynne wyłączanie zasilania w układzie TN- S w sieci rozdzielczej (U d = 50V; t o = 5 s) i w układzie TN-S dla opraw oświetleniowych (U d =50V; t o = 0,4 s). 3. Załączniki 3.1. Uprawnienia projektanta i sprawdzającego 3.2. Zaświadczenia potwierdzające wpis na listę członków POIIB 3.3. Uzgodnienia 3.4. Karty katalogowe PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 5

6 4. Zgody właścicieli nieruchomości, na których zaprojektowano oświetlenie iluminacyjne Zgody właścicieli nieruchomości w tym konkretnym przypadku nie są wymagane, ponieważ zaprojektowane sieci przebiegają przez tereny publiczne. Ponadto niniejszy projekt dotyczy inwestycji celu publicznego, jakim jest przebudowa i modernizacja dróg publicznych. 5. Obliczenia techniczne 5.1. Spadki napięcia Obliczony spadek napięcia od miejsca przyłączenia czyli szafki oświetlenia iluminacyjnego do najdalszego projekrtora wynosi 0,1% Wyliczony powyżej spadek napięcia jest mniejszy od dopuszczalnego. W obliczeniach przyjęto, że spadek napięcia w sieci elektroenergetycznej do miejsca przyłączenia nie przekracza dopuszczalnej wartości Ochrona od porażeń Sprawdzenie skuteczności ochrony od porażeń dla sieci oświetlenia zewnętrznego przedstawiono w tabelach załączonych do projektu 6. Rysunki 1. Oświetlenie iluminacyjne. Plan sytuacyjny. - 1:500 rys. nr 1 2. Oświetlenie iluminacyjne. Przekrój ronda - 1:50 rys. nr.2 3. Oświetlenie iluminacyjne. Schemat zasilania ---- rys. nr 3 4. Studzienka projektorowa. Wyposażenie - 1:10 rys. nr 4 5. Kołnierz stalowy do studzienki projektorowej - 1:10 rys. nr 5 6. Krata-raster - 1:10 rys. nr 6 PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 6

7

8

9

10

11

12

13 7. INFORMACJA BiOZ Rodzaj opracowania: Opracowanie branżowe: Przedsięwzięcie: Zadanie: Obiekt: Zleceniodawca / Inwestor: Informacja dotycząca bezpieczeństwa i ochrony zdrowia Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. ELEKTRYKA Budowa instalacji przestrzennych na planowanych rondach w mieście Jastarni. Rondo Mickiewicza Ogrodowa Oświetlenie iluminacyjne Urząd Miasta Jastarni Jastarnia ul. Portowa 24 Autor opracowania Andrzej Parysek upr. nr 1567/Gd/84; POM/IE/3657/01 Stanowisko Imię, nazwisko, numer uprawnień Podpis Gdańsk, marzec 2009r. PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 7

14 7.1. Zakres robót dla całego zamierzenia budowlanego W ramach realizacji inwestycji w zakresie zawartym projekcie należy wybudować oświetlenie iluminacyjne instalacji przestrzennej na rondzie Mickiewicza-kościuszki w Jastarni Wykaz istniejących obiektów budowlanych opis terenu inwestycji; Opis terenu Uzbrojenie podziemne branży elektroenergetycznej Na terenie inwestycji występują : linie kablowe SN 15 kv, linie kablowe n.n. 0,4 kv, linie kablowe oświetlenia ulicznego 0,4kV, W celu uniknięcia ewentualnych kolizji lub awarii istniejącego uzbrojenia, należy zgłosić do poszczególnych właścicieli uzbrojenia zamiar rozpoczęcia prac ziemnych z wyprzedzeniem 7 dni. Roboty rozpocząć od wykonania przekopów próbnych w celu zlokalizowania istniejącego uzbrojenia i miejsc włączeń projektowanych przewodów do istniejącej sieci. Napotkane uzbrojenie należy traktować jako czynne i zabezpieczyć je przed uszkodzeniem np. przez podwieszenie w przekroju poprzecznym wykopu Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi; Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi na terenie inwestycji należy uznać będące pod napięciem: linie kablowe SN 15 kv, linie kablowe n.n. 0,4 kv, linie kablowe oświetlenia ulicznego 0,4kV Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia: 7.4.1) Roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości: nie występują, 7.4.2) Roboty budowlane, przy prowadzeniu których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi: - nie występują, 7.4.3) Roboty budowlane stwarzające zagrożenie promieniowaniem jonizującym: - nie występują, 7.4.4) Roboty budowlane prowadzone w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych: - nie występują, 7.4.5) Roboty budowlane stwarzające ryzyko utonięcia pracowników: - nie występują, 7.4.6) Roboty budowlane prowadzone w studniach, pod ziemią i w tunelach: - nie występują, 7.4.7) Roboty budowlane wykonywane przez kierujących pojazdami zasilanymi z linii napowietrznych - roboty przy budowie, remoncie i rozbiórce torowisk; - nie występują 7.4.8) Roboty budowlane wykonywane w kesonach, z atmosferą wytwarzaną ze sprężonego powietrza - roboty przy budowie i remoncie nabrzeży portowych i przepraw mostowych; - nie występują, 7.4.9) Roboty budowlane wymagające użycia materiałów wybuchowych: - nie występują, PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 8

15 7.4.10) Roboty budowlane prowadzone przy montażu i demontażu ciężkich elementów prefabrykowanych - roboty, których masa przekracza 1,0 t. - nie występują, 7.5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do robót Inżynier budowy lub osoba upoważniona winna przeprowadzić szkolenie stanowiskowe pracowników o zachowaniu odpowiedniej ostrożności i obowiązujących przepisach bhp na poszczególnych stanowiskach pracy. oraz instruktażu obsługiwania maszyn i urządzeń wykorzystywanych do robót. Stosowny dokument o przeprowadzeniu takiego szkolenia winien znajdować się na terenie budowy oraz w aktach osobowych pracowników. Szkolenia winny dotyczyć pracowników wszystkich branż w zakresie BHP przy wykonywanych robotach. Wykonywanie prac przy urządzeniach i instalacjach elektroenergetycznych: 1. Prace przy urządzeniach i instalacjach elektroenergetycznych, w zależności od zastosowanych metod i środków zapewniających bezpieczeństwo pracy, mogą być wykonywane: 1) przy całkowicie wyłączonym napięciu, 2) w pobliżu napięcia, 3) pod napięciem. 4) Odległości wokół nie osłoniętych urządzeń i instalacji elektroenergetycznych lub ich części znajdujących się pod napięciem, wyznaczające granice strefy prac w pobliżu napięcia i strefy prac pod napięciem, wynoszą: Napięcie znamionowe Strefa urządzenia prac pod napięciem prac w pobliżu napięcia kv m m do 1 do 0,3 powyżej 0,3 do 0,7 powyżej 1 do 30 do 0,6 powyżej 0,6 do 1,4 2. Odległości określone w ust. 1, dla urządzeń i instalacji elektroenergetycznych o napięciu znamionowym do 1 kv, dotyczą tylko linii napowietrznych. 3. Prace w pobliżu napięcia powinny być wykonywane przy użyciu środków ochronnych odpowiednich do występujących warunków pracy. 4. Prace pod napięciem należy wykonywać w oparciu o właściwą technologię pracy i przy zastosowaniu wymaganych narzędzi i środków ochronnych, określonych w instrukcji wykonywania tych prac Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Zagrożenia w czasie wykonywania robót ziemnych można zmniejszyć lub wyeliminować poprzez Stosowanie wygrodzeń wykopów i barier ochronnych Systematyczną kontrolę stanu deskowania Stosowanie przez pracowników obowiązujących zasad bhp Przeszkolenie pracowników w zakresie bhp Bezwzględne przestrzeganie zakazu dojazdu maszyn i urządzeń w bezpośrednie oddziaływanie na ściany wykopu (min. 3 5 m) Stały dostęp do podręcznej apteczki Zagrożenia z tytułu pracy maszyn budowlanych Po zakończonej pracy w danym dniu maszyny i urządzenia winny być zabezpieczone przed dostępem osób postronnych przy jednoczesnym wyłączeniu instalacji paliwowej i elektrycznej. PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 9

16 Stanowiska postoju maszyn winny być wygrodzone i dozorowane. W przypadku prac ziemnych i montażowych sprzętem zmechanizowanym przy skrzyżowaniu z kablową linią elektroenergetyczną. Prace można wykonać w odległości nie mniejszej niż 5m. Kable w gruncie traktować jako czynne będące pod napięciem. W rejonie zagrożenia, prace ziemne należy wykonać ręcznie Roboty w pobliżu prowadzić pod nadzorem służb eksploatacyjnych. Na terenie budowy należy stosować: Środki ochrony indywidualnej pracowników Pracowników obowiązuje noszenie obuwia i odzieży ochronnej a przy pracach w pobliżu dźwigów, koparek i innego sprzętu także kasków ochronnych. Przy pracy na wysokościach (powyżej 1,5 m ponad poziom terenu lub posadzki) pracownik winien być wyposażony w sprzęt zabezpieczający przed upadkiem z wysokości. Środki techniczne zapobiegające niebezpieczeństwu w strefach zagrożenia Przenośne bariery, taśmy ostrzegawcze Osobista odzież ochronna i kaski ochronne Łączność telefoniczna w biurze budowy Apteczka pierwszej pomocy w biurze budowy Traktować jako czynne kable w gruncie będące pod napięciem, roboty w pobliżu prowadzić pod nadzorem służb eksploatacyjnych. Roboty przeciskowe prowadzić pod nadzorem służb eksploatacyjnych Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio Kierownik Budowy, Kierownik Robót, Majster lub Brygadzista, stosownie do zakresu obowiązków. Obowiązuje zasada, że zawsze na terenie budowy przebywa przynajmniej jedna z tych osób i pełni obowiązki osoby kierującej pracownikami. W przypadku wystąpienia zagrożeń należy przerwać pracę i o zaistniałej sytuacji powiadomić kierownika robót, kierownika budowy, majstra budowy lub brygadzistę. Prace przy urządzeniach elektrycznych prowadzić w stanie beznapięciowym. Roboty prowadzić pod nadzorem służb energetyki zgodnie z obowiązującą instrukcją eksploatacji oraz zasadami bezpieczeństwa i higieny pracy W razie wypadku należy: Zabezpieczyć miejsce wypadku Poszkodowanemu(ym) udzielić pierwszej pomocy, a w razie potrzeby wezwać pogotowie, policję, straż pożarną Niezwłocznie powiadomić o wypadku Kierownictwo Zakładu, Inspekcję Pracy i Inspektora Nadzoru, zgodnie z wymogami prawa Wszelki prace należy prowadzić zgodnie z Rozporządzeniem Ministra infrastruktury z 6 II 2003 w sprawie B.H.P. przy wykonywaniu robót budowlanych. Informacja służy opracowaniu / przed rozpoczęciem robót na budowie / planu bezpieczeństwa i ochrony zdrowia (PLAN BIOZ). Opracowany plan należy uzgodnić ze służbą BHP Inwestora. Opracował Andrzej Parysek PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 10

17 8. WPŁYW INWESTYCJI NA ŚRODOWISKO Planowane roboty nie pokrywają się z obszarami specjalnymi ochrony ptaków oraz siedlisk, o których mowa w ustawie o ochronie przyrody, jak również nie będzie miała negatywnego wpływu na obszar NATURA Budowa oświetlenia iluminacyjnego: a) nie spowoduje zwiększenia zapotrzebowania i pogorszenia jakości wody (woda do celów budowlanych dostarczana będzie beczkowozami) jak również nie pogorszy jakości odprowadzania ścieków (ścieki będą wywożone sukcesywnie przez wykonawcę poza rejon budowy). b) nie spowoduje emisji zanieczyszczeń gazowych w tym zapachów, pyłowych i płynnych, nie przewiduje się robót generujących zapachy. c) przewiduje się możliwość wystąpienia następujących odpadów. Kod odpadu Grupy, podgrupy i rodzaje odpadów kable nie zawierające smoły, ropy naftowej i niebezpiecznych\. substancji kable YKY Odpady, które nie mogą być unieszkodliwiane w miejscu ich powstawania, powinny być, uwzględniając najlepszą dostępną technikę lub technologię, o której mowa w ustawie z dnia 27 kwietnia 2001 r - Prawo ochrony środowiska, przekazywane do najbliżej położonych miejsc, w których mogą być poddane odzyskowi lub unieszkodliwione. d) Budowa spowoduje emisję hałasu jedynie w znikomym zasięgu i czasu emisji w trakcie pracy ciężkiego sprzętu. Budowa nie spowoduje promieniowania w tym jonizującego, elektromagnetycznego i innego (nie przewiduje się robót z tego typu promieniowaniem). e) Projektowane roboty nie wymagają trwałego przemieszczania znacznych mas ziemnych, znaczącej wycinki istniejącego drzewostanu i nie maja znaczącego wpływu na wody powierzchniowe i podziemne. W trakcie prac budowlanych należy badać grunty z wykopów pod kątem zawartości składników szkodliwych dla środowiska i w wypadku stwierdzenia ich występowania należy je utylizować wg zasad stosowanych na terenie gminy zgodnie z obowiązującymi przepisami i wydanymi decyzjami. Wykonawca robót będący wytwórcą odpadów powinien posiadać stosowne zezwolenia i tak prowadzić roboty aby: ograniczać ilość odpadów i ich negatywne oddziaływanie na środowisko i ludzi, prowadzić roboty budowlane z uwzględnieniem wymogów ochrony środowiska, zapewniać zgodne z zasadami ochrony środowiska unieszkodliwianie odpadów, których powstaniu nie udało się zapobiec, gromadzić i segregować odpady oraz właściwie dla określonych grup i rodzajów składować w wydzielonym miejscu, z łatwym dostępem dla specjalistycznych służb komunalnych przekazywać wytworzone odpady tylko firmą legitymującym się właściwymi zezwoleniami organów administracyjnych na prowadzenie działalności w zakresie gospodarki odpadami. PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 11

18 9. Oświadczenie o kompletności O Ś W I A D C Z E N I E O K O M P L E T N O Ś C I Zgodnie z Dz. U. Nr 93, poz. 888, art. 20 ust. 4 z dnia 16 kwietnia 2004 r. o zmianie ustawy - Prawo budowlane Oświadczam, że projekt budowlano-wykonawczy: Budowa instalacji przestrzennych na planowanych rondach w Jastarni. Rondo Mickiewicza-Ogrodowa. Oświetlenie iluminacyjne został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu, któremu ma służyć. Projektant Sprawdzający Andrzej Parysek Ryszard Kusiński PROJEKT BUDOWLANO-WYKONAWCZY OSWIETLENIE ILUMINACYJNE 12
