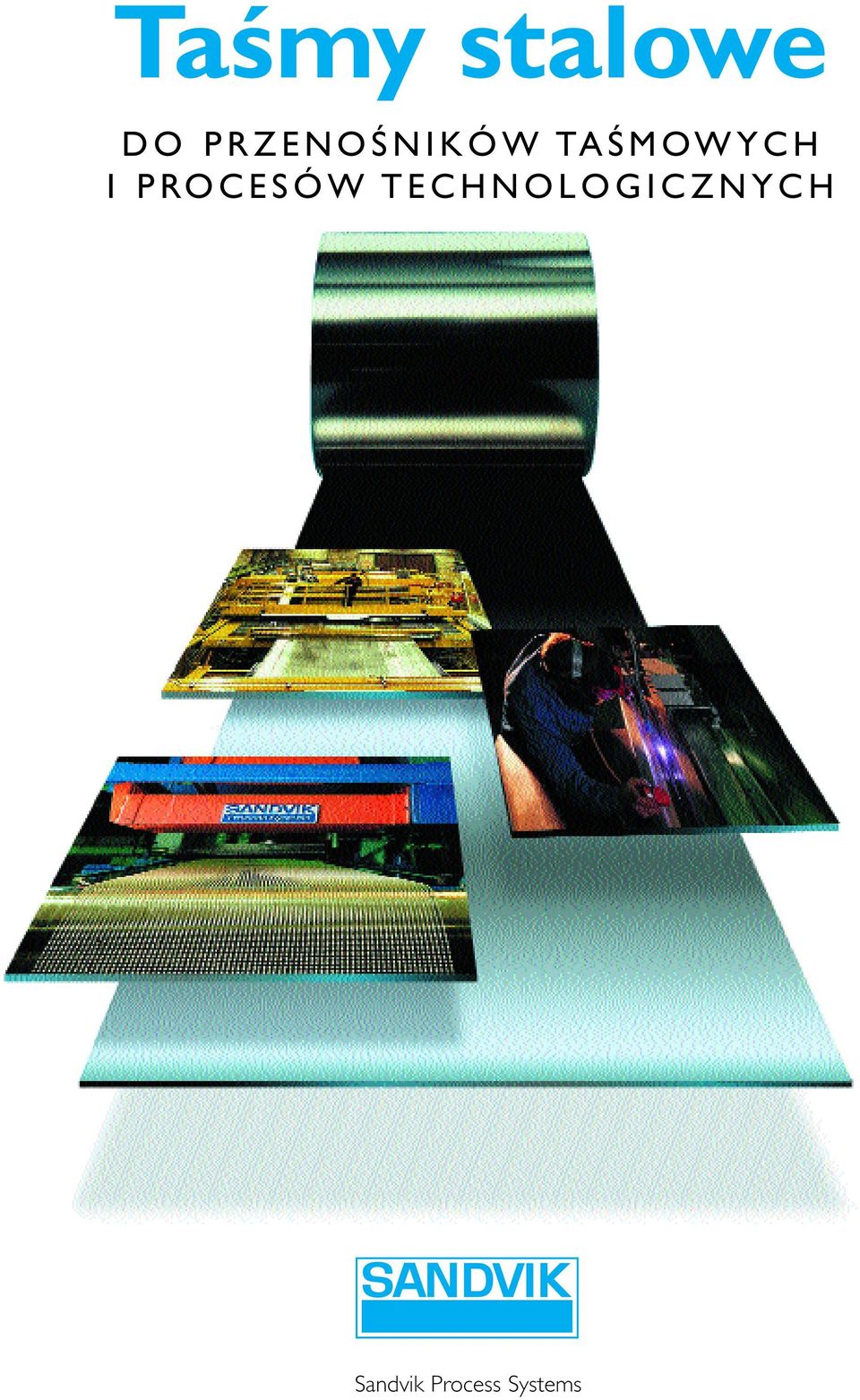

1 Taśmy stalowe DO PRZENOŚNIKÓW TAŚMOWYCH I PROCESÓW TECHNOLOGICZNYCH Sandvik Process Systems

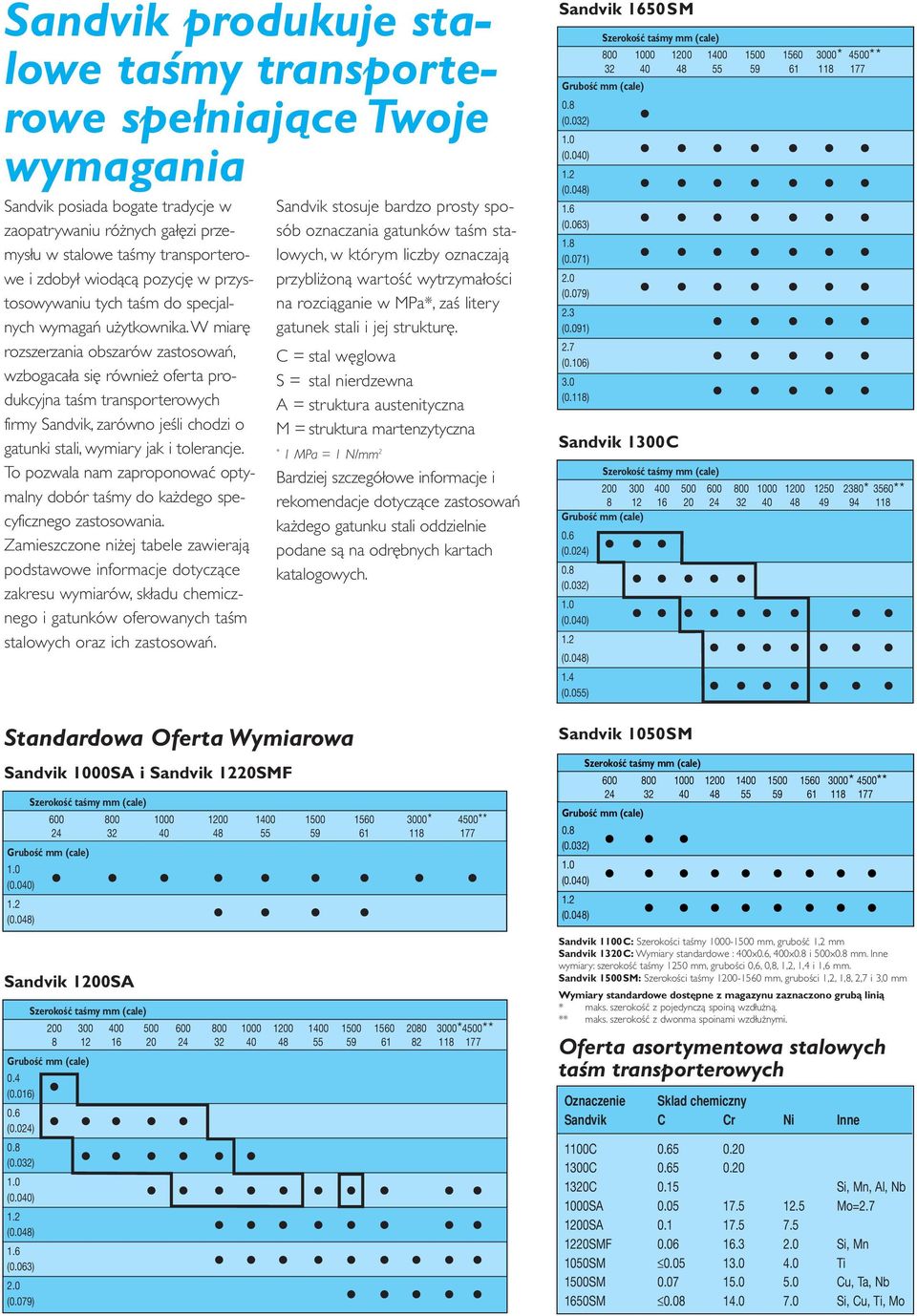

2 Sandvik produkuje stalowe taśmy transporterowe spełniające Twoje wymagania Sandvik posiada bogate tradycje w zaopatrywaniu różnych gałęzi przemysłu w stalowe taśmy transporterowe i zdobył wiodącą pozycję w przystosowywaniu tych taśm do specjalnych wymagań użytkownika. W miarę rozszerzania obszarów zastosowań, wzbogacała się również oferta produkcyjna taśm transporterowych firmy Sandvik, zarówno jeśli chodzi o gatunki stali, wymiary jak i tolerancje. To pozwala nam zaproponować optymalny dobór taśmy do każdego specyficznego zastosowania. Zamieszczone niżej tabele zawierają podstawowe informacje dotyczące zakresu wymiarów, składu chemicznego i gatunków oferowanych taśm stalowych oraz ich zastosowań. Sandvik stosuje bardzo prosty sposób oznaczania gatunków taśm stalowych, w którym liczby oznaczają przybliżoną wartość wytrzymałości na rozciąganie w MPa*, zaś litery gatunek stali i jej strukturę. C = stal węglowa S = stal nierdzewna A = struktura austenityczna M = struktura martenzytyczna * 1 MPa = 1 N/mm 2 Standardowa Oferta Wymiarowa Sandvik 1000SA i Sandvik 1220SMF Sandvik 1200SA Bardziej szczegółowe informacje i rekomendacje dotyczące zastosowań każdego gatunku stali oddzielnie podane są na odrębnych kartach katalogowych * 4500** *4500** (0.016) 0.6 (0.024) 1.6 (0.063) 2.0 (0.079) Sandvik 1650 SM * 4500** (0.063) 1.8 (0.071) 2.0 (0.079) 2.3 (0.091) 2.7 (0.106) 3.0 (0.118) Sandvik 1300C * 3560** (0.024) 1.4 (0.055) Sandvik 1050SM * 4500** Sandvik 1100C: Szerokości taśmy mm, grubość 1,2 mm Sandvik 1320C: Wymiary standardowe : 400x0.6, 400x i 500x mm. Inne wymiary: szerokość taśmy 1250 mm, grubości 0,6, 0,8, 1,2, 1,4 i 1,6 mm. Sandvik 1500SM: Szerokości taśmy mm, grubości 1,2, 1,8, 2,7 i 3,0 mm Wymiary standardowe dostępne z magazynu zaznaczono grubą linią * maks. szerokość z pojedynczą spoiną wzdłużną. ** maks. szerokość z dwonma spoinami wzdłużnymi. Oferta asortymentowa stalowych taśm transporterowych Oznaczenie Sklad chemiczny Sandvik C Cr Ni Inne 1100C C C 0.15 Si, Mn, Al, Nb 1000SA Mo= SA SMF Si, Mn 1050SM Ti 1500SM Cu, Ta, Nb 1650SM Si, Cu, Ti, Mo

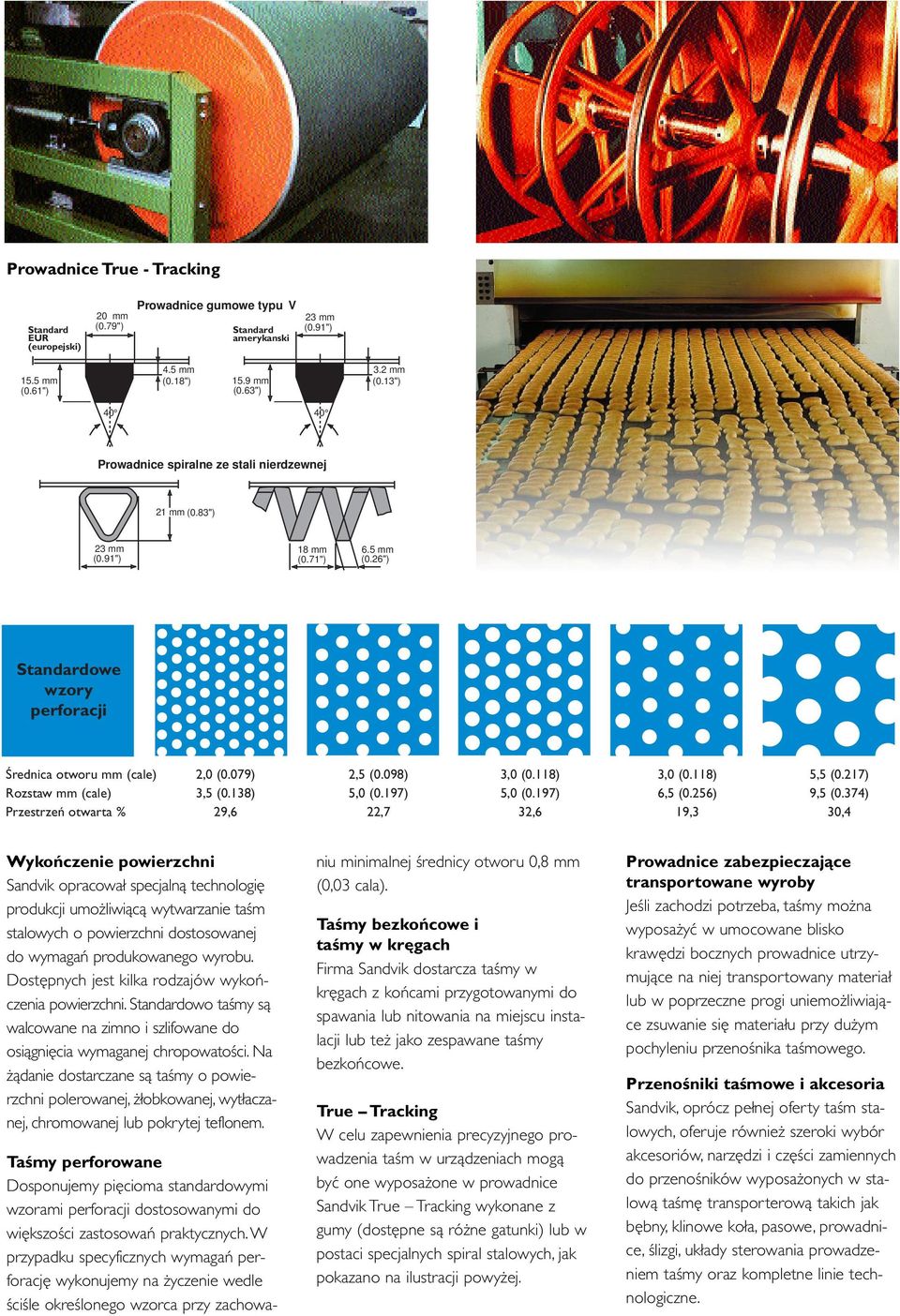

3 Prowadnice True - Tracking Standard EUR (europejski) 20 mm (0.79") Prowadnice gumowe typu V Standard amerykanski 23 mm (0.91") 15.5 mm (0.61") 4.5 mm (0.18") 15.9 mm (0.63") 3.2 mm (0.13") Prowadnice spiralne ze stali nierdzewnej 21 mm (3") 23 mm (0.91") 18 mm 6.5 mm (0.71") (0.26") Standardowe wzory perforacji Średnica otworu mm (cale) 2,0 (0.079) 2,5 (0.098) 3,0 (0.118) 3,0 (0.118) 5,5 (0.217) Rozstaw mm (cale) 3,5 (0.138) 5,0 (0.197) 5,0 (0.197) 6,5 (0.256) 9,5 (0.374) Przestrzeń otwarta % 29,6 22,7 32,6 19,3 30,4 Wykończenie powierzchni Sandvik opracował specjalną technologię produkcji umożliwiącą wytwarzanie taśm stalowych o powierzchni dostosowanej do wymagań produkowanego wyrobu. Dostępnych jest kilka rodzajów wykończenia powierzchni. Standardowo taśmy są walcowane na zimno i szlifowane do osiągnięcia wymaganej chropowatości. Na żądanie dostarczane są taśmy o powierzchni polerowanej, żłobkowanej, wytłaczanej, chromowanej lub pokrytej teflonem. Taśmy perforowane Dosponujemy pięcioma standardowymi wzorami perforacji dostosowanymi do większości zastosowań praktycznych. W przypadku specyficznych wymagań perforację wykonujemy na życzenie wedle ściśle określonego wzorca przy zachowaniu minimalnej średnicy otworu 0,8 mm (0,03 cala). Taśmy bezkońcowe i taśmy w kręgach Firma Sandvik dostarcza taśmy w kręgach z końcami przygotowanymi do spawania lub nitowania na miejscu instalacji lub też jako zespawane taśmy bezkońcowe. True Tracking W celu zapewnienia precyzyjnego prowadzenia taśm w urządzeniach mogą być one wyposażone w prowadnice Sandvik True Tracking wykonane z gumy (dostępne są różne gatunki) lub w postaci specjalnych spiral stalowych, jak pokazano na ilustracji powyżej. Prowadnice zabezpieczające transportowane wyroby Jeśli zachodzi potrzeba, taśmy można wyposażyć w umocowane blisko krawędzi bocznych prowadnice utrzymujące na niej transportowany materiał lub w poprzeczne progi uniemożliwiające zsuwanie się materiału przy dużym pochyleniu przenośnika taśmowego. Przenośniki taśmowe i akcesoria Sandvik, oprócz pełnej oferty taśm stalowych, oferuje również szeroki wybór akcesoriów, narzędzi i części zamiennych do przenośników wyposażonych w stalową taśmę transporterową takich jak bębny, klinowe koła, pasowe, prowadnice, ślizgi, układy sterowania prowadzeniem taśmy oraz kompletne linie technologiczne.

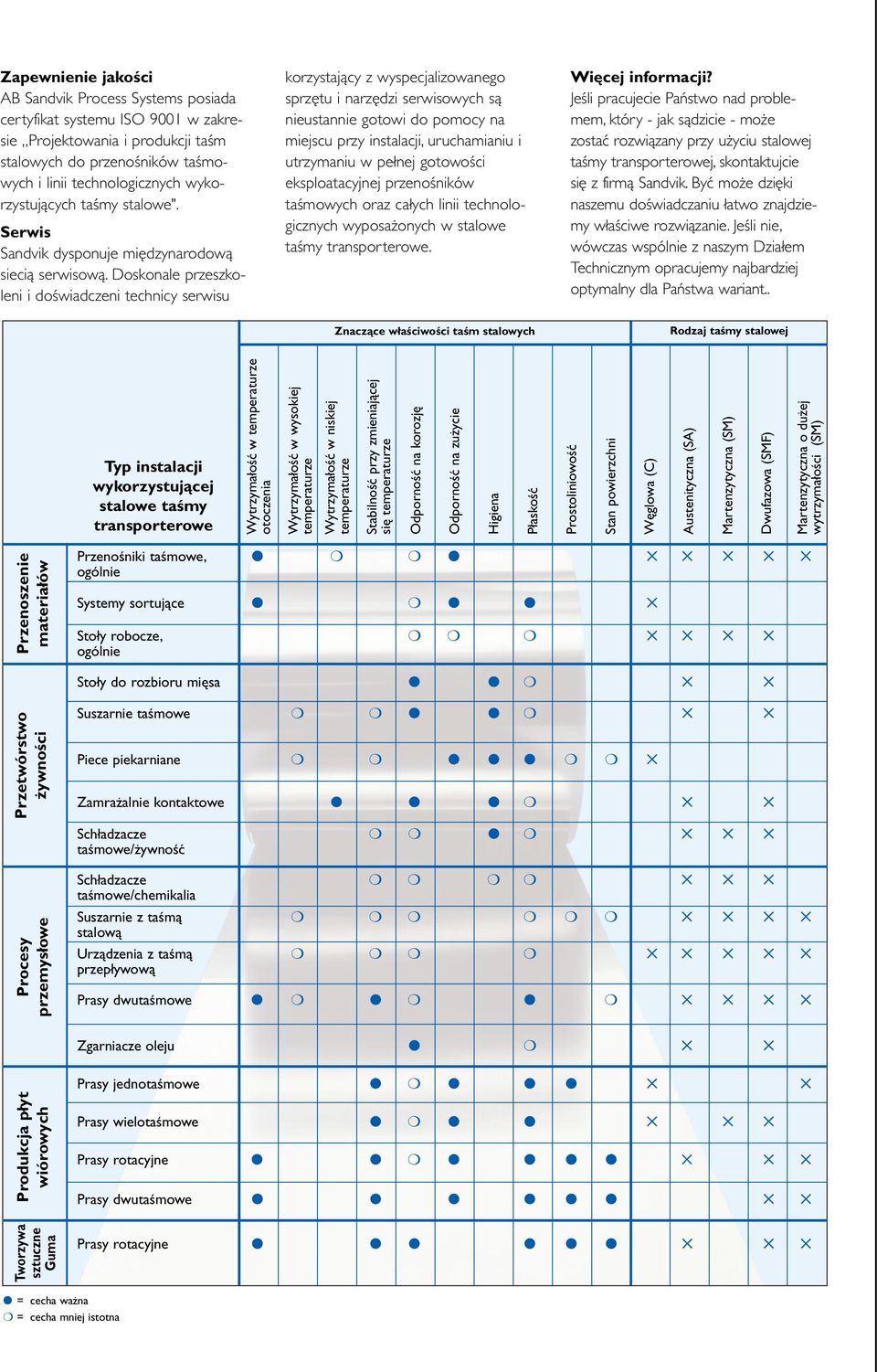

4 Zapewnienie jakości AB Sandvik Process Systems posiada certyfikat systemu ISO 9001 w zakresie Projektowania i produkcji taśm stalowych do przenośników taśmowych i linii technologicznych wykorzystujących taśmy stalowe". Serwis Sandvik dysponuje międzynarodową siecią serwisową. Doskonale przeszkoleni i doświadczeni technicy serwisu korzystający z wyspecjalizowanego sprzętu i narzędzi serwisowych są nieustannie gotowi do pomocy na miejscu przy instalacji, uruchamianiu i utrzymaniu w pełnej gotowości eksploatacyjnej przenośników taśmowych oraz całych linii technologicznych wyposażonych w stalowe taśmy transporterowe. Więcej informacji? Jeśli pracujecie Państwo nad problemem, który - jak sądzicie - może zostać rozwiązany przy użyciu stalowej taśmy transporterowej, skontaktujcie się z firmą Sandvik. Być może dzięki naszemu doświadczaniu łatwo znajdziemy właściwe rozwiązanie. Jeśli nie, wówczas wspólnie z naszym Działem Technicznym opracujemy najbardziej optymalny dla Państwa wariant.. Znaczące właściwości taśm stalowych Rodzaj taśmy stalowej Typ instalacji wykorzystującej stalowe taśmy transporterowe Wytrzymałość w temperaturze otoczenia Wytrzymałość w wysokiej temperaturze Wytrzymałość w niskiej temperaturze Stabilność przy zmieniającej się temperaturze Odporność na korozję Odporność na zużycie Higiena Płaskość Prostoliniowość Stan powierzchni Węglowa (C) Austenityczna (SA) Martenzytyczna (SM) Dwufazowa (SMF) Martenzytyczna o dużej wytrzymałości (SM) Przenoszenie materiałów Przenośniki taśmowe, ogólnie Systemy sortujące Stoły robocze, ogólnie Stoły do rozbioru mięsa Przetwórstwo żywności Procesy przemysłowe Suszarnie taśmowe Piece piekarniane Zamrażalnie kontaktowe Schładzacze taśmowe/żywność Schładzacze taśmowe/chemikalia Suszarnie z taśmą stalową Urządzenia z taśmą przepływową Prasy dwutaśmowe Zgarniacze oleju Produkcja płyt wiórowych Tworzywa sztuczne Guma Prasy jednotaśmowe Prasy wielotaśmowe Prasy rotacyjne Prasy dwutaśmowe Prasy rotacyjne = cecha ważna = cecha mniej istotna

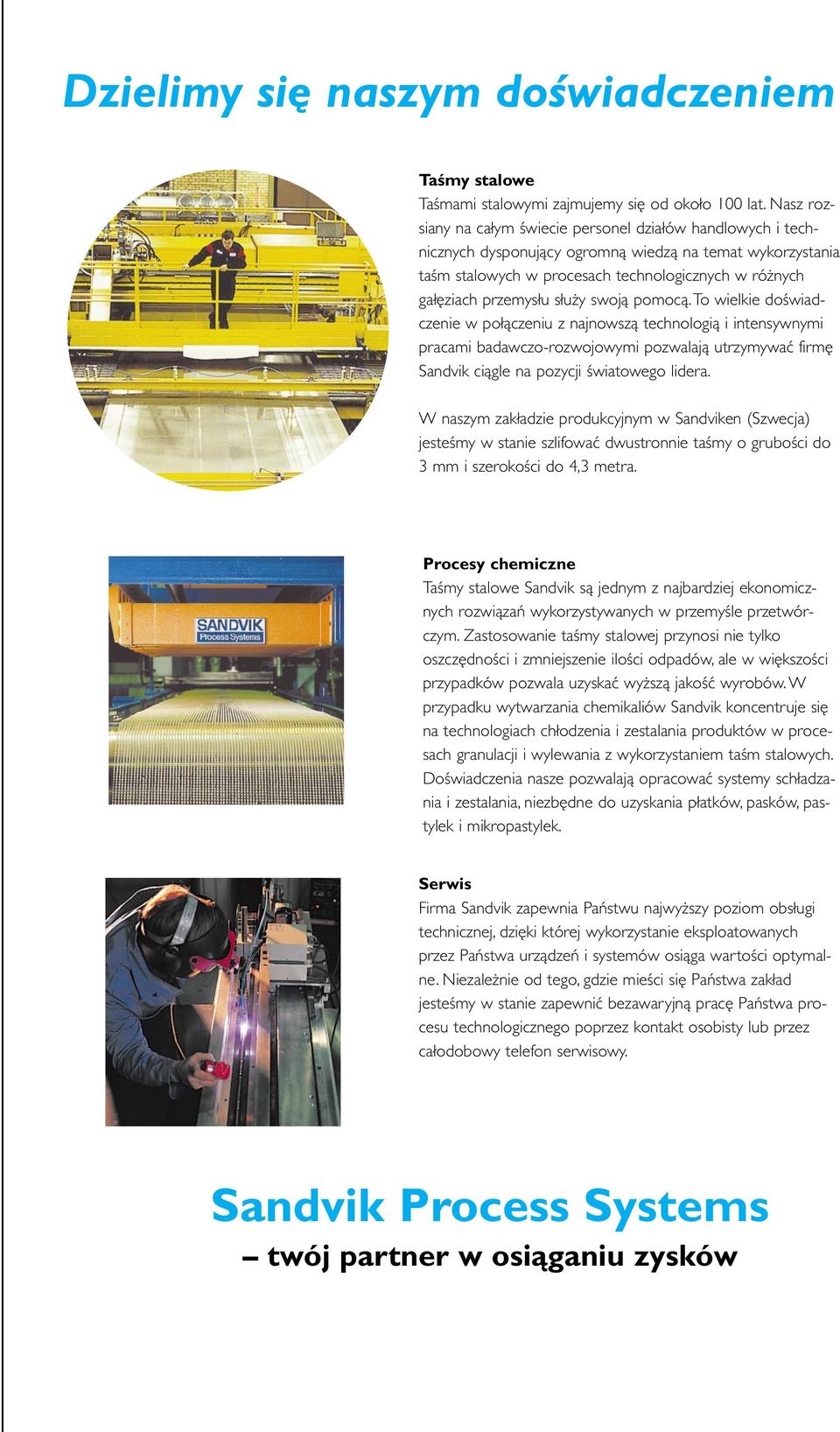

5 Dzielimy się naszym doświadczeniem Taśmy stalowe Taśmami stalowymi zajmujemy się od około 100 lat. Nasz rozsiany na całym świecie personel działów handlowych i technicznych dysponujący ogromną wiedzą na temat wykorzystania taśm stalowych w procesach technologicznych w różnych gałęziach przemysłu służy swoją pomocą. To wielkie doświadczenie w połączeniu z najnowszą technologią i intensywnymi pracami badawczo-rozwojowymi pozwalają utrzymywać firmę Sandvik ciągle na pozycji światowego lidera. W naszym zakładzie produkcyjnym w Sandviken (Szwecja) jesteśmy w stanie szlifować dwustronnie taśmy o grubości do 3 mm i szerokości do 4,3 metra. Procesy chemiczne Taśmy stalowe Sandvik są jednym z najbardziej ekonomicznych rozwiązań wykorzystywanych w przemyśle przetwórczym. Zastosowanie taśmy stalowej przynosi nie tylko oszczędności i zmniejszenie ilości odpadów, ale w większości przypadków pozwala uzyskać wyższą jakość wyrobów. W przypadku wytwarzania chemikaliów Sandvik koncentruje się na technologiach chłodzenia i zestalania produktów w procesach granulacji i wylewania z wykorzystaniem taśm stalowych. Doświadczenia nasze pozwalają opracować systemy schładzania i zestalania, niezbędne do uzyskania płatków, pasków, pastylek i mikropastylek. Serwis Firma Sandvik zapewnia Państwu najwyższy poziom obsługi technicznej, dzięki której wykorzystanie eksploatowanych przez Państwa urządzeń i systemów osiąga wartości optymalne. Niezależnie od tego, gdzie mieści się Państwa zakład jesteśmy w stanie zapewnić bezawaryjną pracę Państwa procesu technologicznego poprzez kontakt osobisty lub przez całodobowy telefon serwisowy. Sandvik Process Systems twój partner w osiąganiu zysków

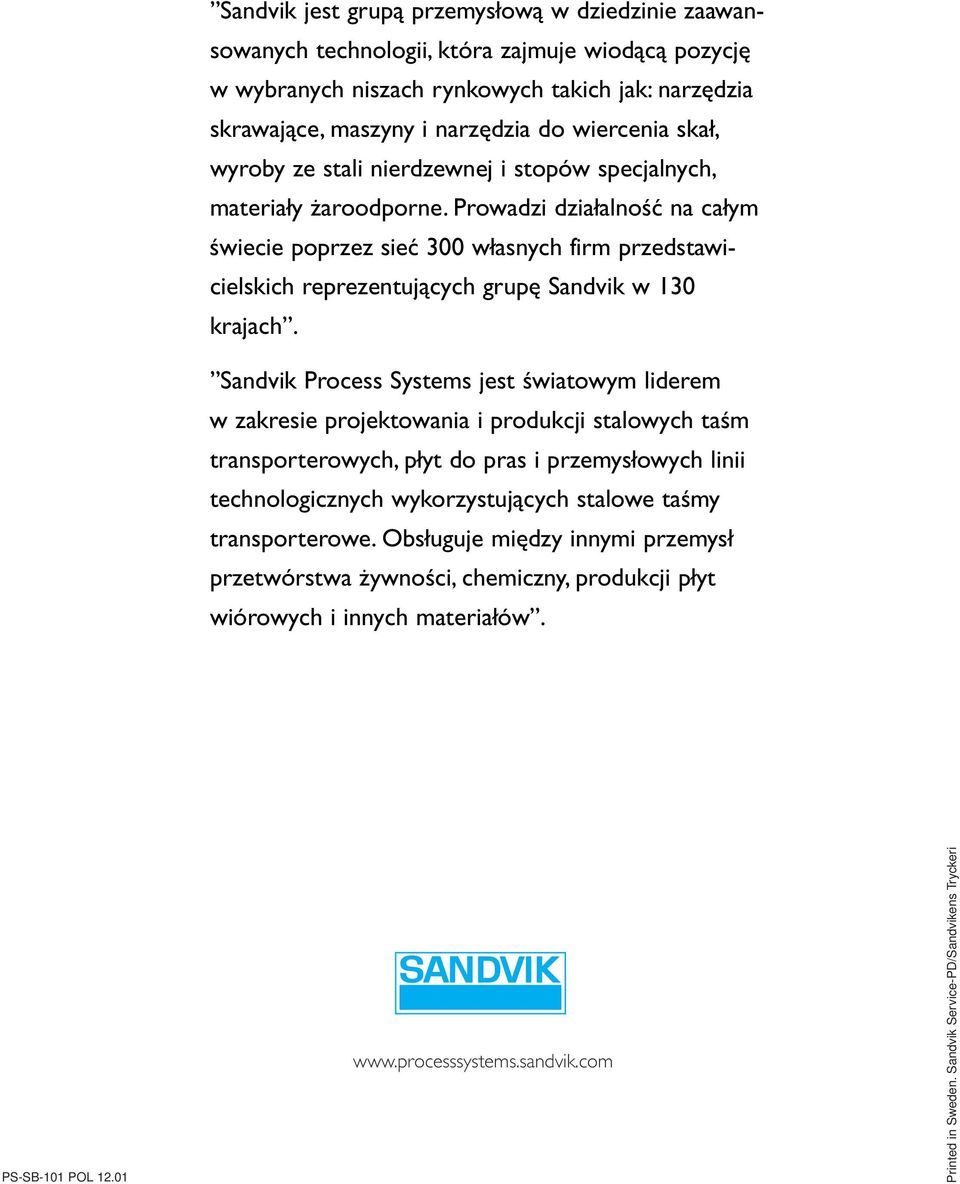

6 Sandvik jest grupą przemysłową w dziedzinie zaawansowanych technologii, która zajmuje wiodącą pozycję w wybranych niszach rynkowych takich jak: narzędzia skrawające, maszyny i narzędzia do wiercenia skał, wyroby ze stali nierdzewnej i stopów specjalnych, materiały żaroodporne. Prowadzi działalność na całym świecie poprzez sieć 300 własnych firm przedstawicielskich reprezentujących grupę Sandvik w 130 krajach. Sandvik Process Systems jest światowym liderem w zakresie projektowania i produkcji stalowych taśm transporterowych, płyt do pras i przemysłowych linii technologicznych wykorzystujących stalowe taśmy transporterowe. Obsługuje między innymi przemysł przetwórstwa żywności, chemiczny, produkcji płyt wiórowych i innych materiałów. PS-SB-101 POL Printed in Sweden. Sandvik Service-PD/Sandvikens Tryckeri
