WIELOKANA OWY AMPLITUNER AUDIO-VIDEO
|
|
- Grzegorz Jakubowski
- 9 lat temu
- Przeglądów:
Transkrypt
1 WIELOKANA OWY AMPLITUNER AUDIO-VIDEO

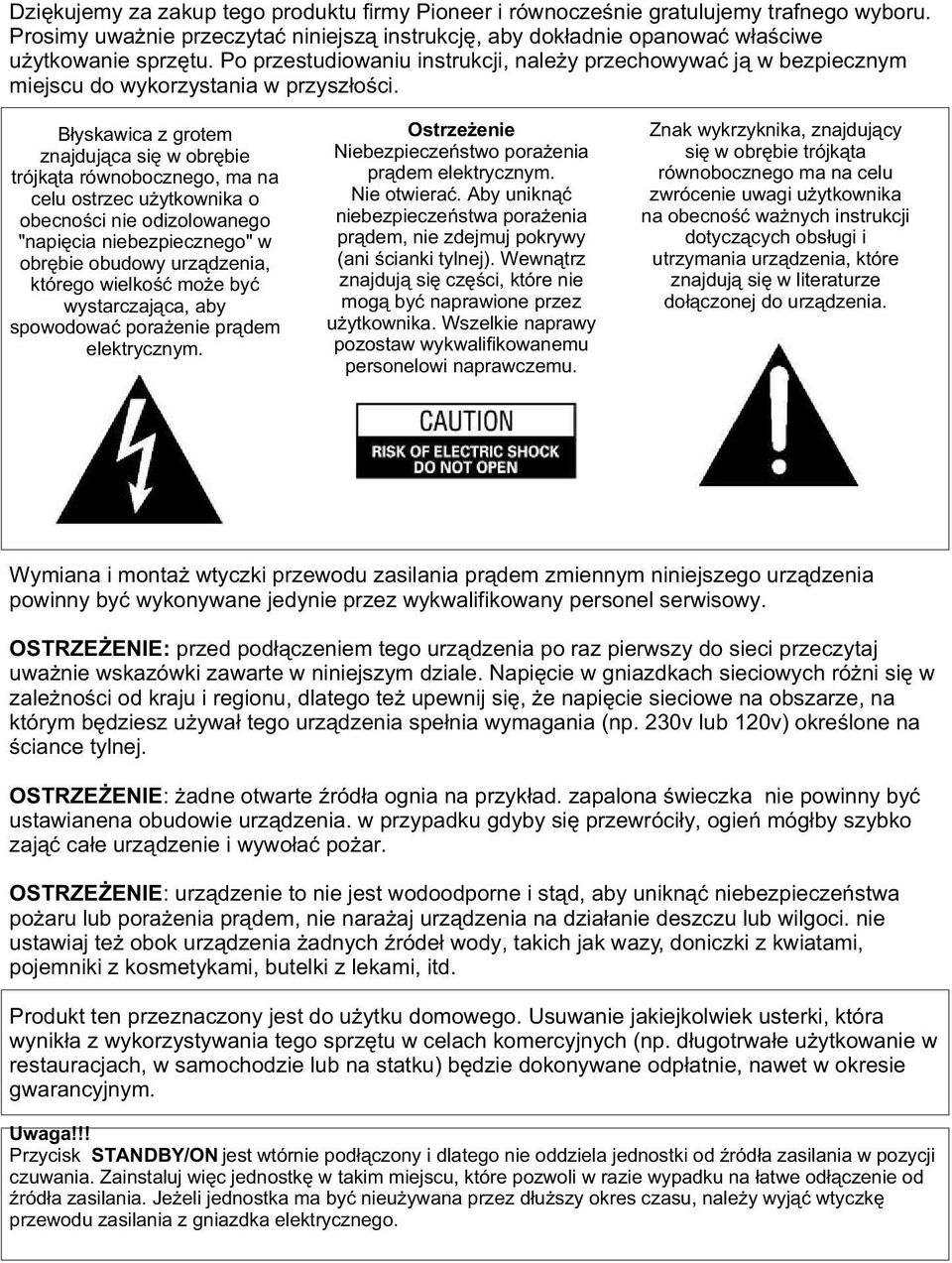

2 Dziêkujemy za zakup tego produktu firmy Pioneer i równoczeœnie gratulujemy trafnego wyboru. Prosimy uwa nie przeczytaæ niniejsz¹ instrukcjê, aby dok³adnie opanowaæ w³aœciwe u ytkowanie sprzêtu. Po przestudiowaniu instrukcji, nale y przechowywaæ j¹ w bezpiecznym miejscu do wykorzystania w przysz³oœci. B³yskawica z grotem znajduj¹ca siê w obrêbie trójk¹ta równobocznego, ma na celu ostrzec u ytkownika o obecnoœci nie odizolowanego "napiêcia niebezpiecznego" w obrêbie obudowy urz¹dzenia, którego wielkoœæ mo e byæ wystarczaj¹ca, aby spowodowaæ pora enie pr¹dem elektrycznym. Ostrze enie Niebezpieczeñstwo pora enia pr¹dem elektrycznym. Nie otwieraæ. Aby unikn¹æ niebezpieczeñstwa pora enia pr¹dem, nie zdejmuj pokrywy (ani œcianki tylnej). Wewn¹trz znajduj¹ siê czêœci, które nie mog¹ byæ naprawione przez u ytkownika. Wszelkie naprawy pozostaw wykwalifikowanemu personelowi naprawczemu. Znak wykrzyknika, znajduj¹cy siê w obrêbie trójk¹ta równobocznego ma na celu zwrócenie uwagi u ytkownika na obecnoœæ wa nych instrukcji dotycz¹cych obs³ugi i utrzymania urz¹dzenia, które znajduj¹ siê w literaturze do³¹czonej do urz¹dzenia. Wymiana i monta wtyczki przewodu zasilania pr¹dem zmiennym niniejszego urz¹dzenia powinny byæ wykonywane jedynie przez wykwalifikowany personel serwisowy. OSTRZE ENIE: przed pod³¹czeniem tego urz¹dzenia po raz pierwszy do sieci przeczytaj uwa nie wskazówki zawarte w niniejszym dziale. Napiêcie w gniazdkach sieciowych ró ni siê w zale noœci od kraju i regionu, dlatego te upewnij siê, e napiêcie sieciowe na obszarze, na którym bêdziesz u ywa³ tego urz¹dzenia spe³nia wymagania (np. 230v lub 120v) okreœlone na œciance tylnej. OSTRZE ENIE: adne otwarte Ÿród³a ognia na przyk³ad. zapalona œwieczka nie powinny byæ ustawianena obudowie urz¹dzenia. w przypadku gdyby siê przewróci³y, ogieñ móg³by szybko zaj¹æ ca³e urz¹dzenie i wywo³aæ po ar. OSTRZE ENIE: urz¹dzenie to nie jest wodoodporne i st¹d, aby unikn¹æ niebezpieczeñstwa po aru lub pora enia pr¹dem, nie nara aj urz¹dzenia na dzia³anie deszczu lub wilgoci. nie ustawiaj te obok urz¹dzenia adnych Ÿróde³ wody, takich jak wazy, doniczki z kwiatami, pojemniki z kosmetykami, butelki z lekami, itd. Produkt ten przeznaczony jest do u ytku domowego. Usuwanie jakiejkolwiek usterki, która wynik³a z wykorzystywania tego sprzêtu w celach komercyjnych (np. d³ugotrwa³e u ytkowanie w restauracjach, w samochodzie lub na statku) bêdzie dokonywane odp³atnie, nawet w okresie gwarancyjnym. Uwaga!!! Przycisk STANDBY/ON jest wtórnie pod³¹czony i dlatego nie oddziela jednostki od Ÿród³a zasilania w pozycji czuwania. Zainstaluj wiêc jednostkê w takim miejscu, które pozwoli w razie wypadku na ³atwe od³¹czenie od Ÿród³a zasilania. Je eli jednostka ma byæ nieu ywana przez d³u szy okres czasu, nale y wyj¹æ wtyczkê przewodu zasilania z gniazdka elektrycznego.
3 UWAGA! Gniazda g³oœnikowe mog¹ znajdowaæ siê pod niebezpiecznym napiêciem. Kiedy pod³¹czasz lub od³¹czasz przewody g³oœnikowe, aby zapobiec pora eniu pr¹dem, nie nale y dotykaæ nieizolowanych czêœci zanim nie wyjmie siê przewodu zasilaj¹cego z gniazdka. Produkt ten jest zgodny z dyrektyw¹ dotycz¹c¹ niskiego napiêcia (73/23/EEC), znowelizowan¹ przez dyrektywê 93/68/EEC oraz dyrektyw¹ EMC (89/336/EEC), znowelizowan¹ przez dyrektywy 92/31/EEC i 93/68/EEC. Instalacja wzmacniacza WENTYLACJA: Instaluj¹c to urz¹dzenie, zostaw wystarczaj¹co du o miejsca wokó³ niego w celu u³atwienia odprowadzania ciep³ego powietrza z jego wnêtrza (przynajmniej 60 cm z góry, 10 cm z ty³u i z przodu oraz 30 cm po bokach). OSTRZE ENIE: Otwory w obudowie urz¹dzenia s³u ¹ do jego wentylacji, zapewniaj¹c prawid³ow¹ pracê produktu i chroni¹c go przed przegrzaniem. W celu unikniêcia po aru nigdy nie nale y blokowaæ, ani zakrywaæ otworów wentylacyjnych (a wiêc np. gazetami, obrusami, zas³onami, itd.) St¹d te nie ustawiaj urz¹dzenia na grubym dywanie, ³ó ku, sofie, czy te na tkaninach o grubym w³osiu. Warunki pracy Wartoœci temperatury i wilgotnoœci wzglêdnej powietrza przewidziane dla tego urz¹dzenia to odpowiednio +5C - +35C i mniej ni 85% (otwory wentylacyjne nie mog¹ byæ zablokowane). Nie instaluj urz¹dzenia w miejscach: - nara onych na bezpoœrednie dzia³anie promieni s³onecznych lub sztucznego œwiat³a - zawilgoconych i o s³abej cyrkulacji powietrza Wyprodukowano na licencji Dolby Laboratories. Dolby, Pro Logic Surround EX i symbol podwójnego D, s¹ znakami towarowymi firmy Dolby Laboratories. DTS i DTS ES Extended Surround oraz Neo:6 s¹ zastrze onymi znakami firmy Digital Theater Systems, Inc. 3

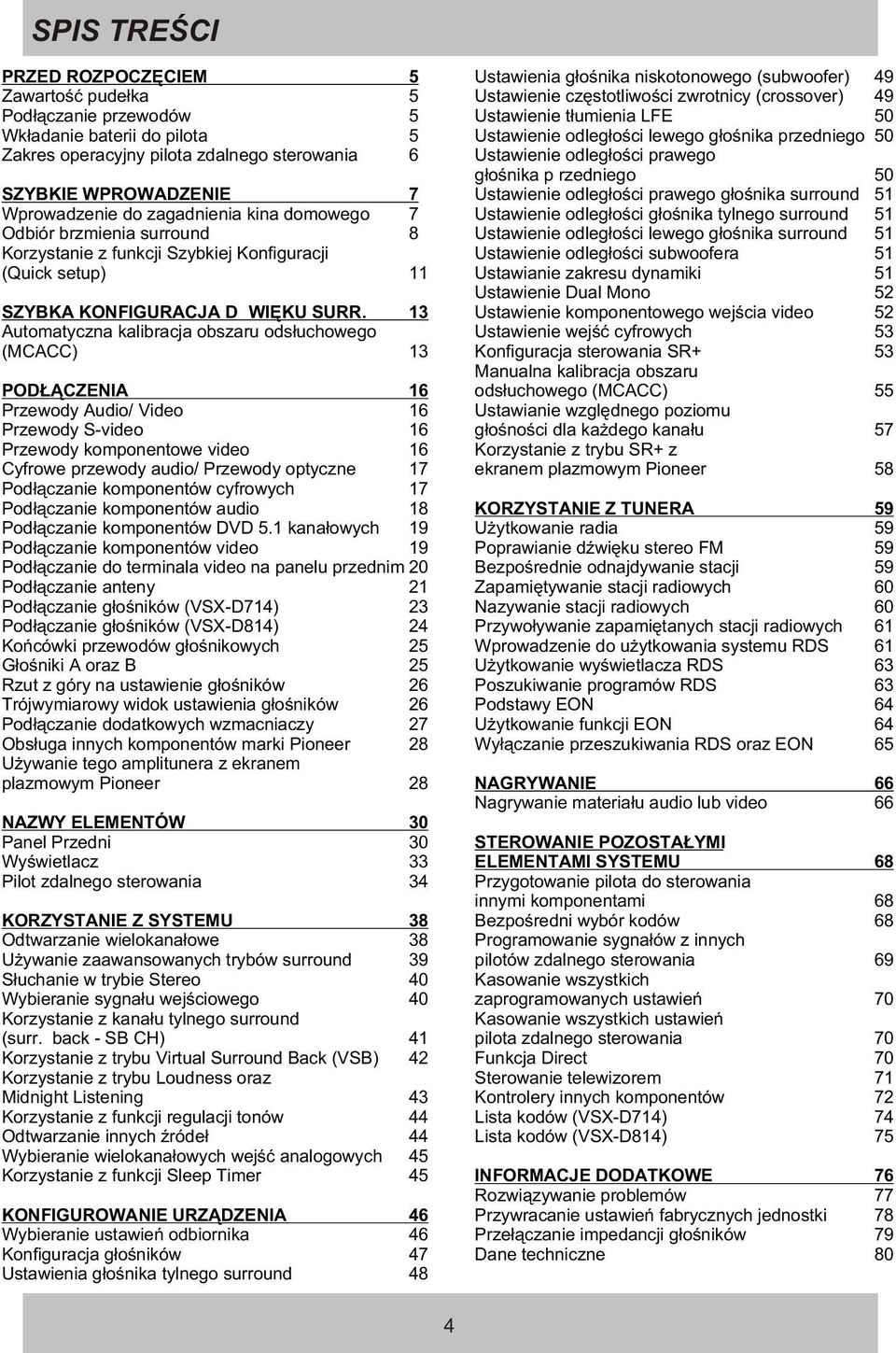

4 SPIS TREŒCI PRZED ROZPOCZÊCIEM 5 Ustawienia g³oœnika niskotonowego (subwoofer) 49 Zawartoœæ pude³ka 5 Ustawienie czêstotliwoœci zwrotnicy (crossover) 49 Pod³¹czanie przewodów 5 Ustawienie t³umienia LFE 50 Wk³adanie baterii do pilota 5 Ustawienie odleg³oœci lewego g³oœnika przedniego 50 Zakres operacyjny pilota zdalnego sterowania 6 Ustawienie odleg³oœci prawego g³oœnika p rzedniego 50 SZYBKIE WPROWADZENIE 7 Ustawienie odleg³oœci prawego g³oœnika surround 51 Wprowadzenie do zagadnienia kina domowego 7 Ustawienie odleg³oœci g³oœnika tylnego surround 51 Odbiór brzmienia surround 8 Ustawienie odleg³oœci lewego g³oœnika surround 51 Korzystanie z funkcji Szybkiej Konfiguracji Ustawienie odleg³oœci subwoofera 51 (Quick setup) 11 Ustawianie zakresu dynamiki 51 Ustawienie Dual Mono 52 SZYBKA KONFIGURACJA D WIÊKU SURR. 13 Ustawienie komponentowego wejœcia video 52 Automatyczna kalibracja obszaru ods³uchowego Ustawienie wejœæ cyfrowych 53 (MCACC) 13 Konfiguracja sterowania SR+ 53 Manualna kalibracja obszaru POD CZENIA 16 ods³uchowego (MCACC) 55 Przewody Audio/ Video 16 Ustawianie wzglêdnego poziomu Przewody S-video 16 g³oœnoœci dla ka dego kana³u 57 Przewody komponentowe video 16 Korzystanie z trybu SR+ z Cyfrowe przewody audio/ Przewody optyczne 17 ekranem plazmowym Pioneer 58 Pod³¹czanie komponentów cyfrowych 17 Pod³¹czanie komponentów audio 18 KORZYSTANIE Z TUNERA 59 Pod³¹czanie komponentów DVD 5.1 kana³owych 19 U ytkowanie radia 59 Pod³¹czanie komponentów video 19 Poprawianie dÿwiêku stereo FM 59 Pod³¹czanie do terminala video na panelu przednim 20 Bezpoœrednie odnajdywanie stacji 59 Pod³¹czanie anteny 21 Zapamiêtywanie stacji radiowych 60 Pod³¹czanie g³oœników (VSX-D714) 23 Nazywanie stacji radiowych 60 Pod³¹czanie g³oœników (VSX-D814) 24 Przywo³ywanie zapamiêtanych stacji radiowych 61 Koñcówki przewodów g³oœnikowych 25 Wprowadzenie do u ytkowania systemu RDS 61 G³oœniki A oraz B 25 U ytkowanie wyœwietlacza RDS 63 Rzut z góry na ustawienie g³oœników 26 Poszukiwanie programów RDS 63 Trójwymiarowy widok ustawienia g³oœników 26 Podstawy EON 64 Pod³¹czanie dodatkowych wzmacniaczy 27 U ytkowanie funkcji EON 64 Obs³uga innych komponentów marki Pioneer 28 Wy³¹czanie przeszukiwania RDS oraz EON 65 U ywanie tego amplitunera z ekranem plazmowym Pioneer 28 NAGRYWANIE 66 Nagrywanie materia³u audio lub video 66 NAZWY ELEMENTÓW 30 Panel Przedni 30 STEROWANIE POZOSTA YMI Wyœwietlacz 33 ELEMENTAMI SYSTEMU 68 Pilot zdalnego sterowania 34 Przygotowanie pilota do sterowania innymi komponentami 68 KORZYSTANIE Z SYSTEMU 38 Bezpoœredni wybór kodów 68 Odtwarzanie wielokana³owe 38 Programowanie sygna³ów z innych U ywanie zaawansowanych trybów surround 39 pilotów zdalnego sterowania 69 S³uchanie w trybie Stereo 40 Kasowanie wszystkich Wybieranie sygna³u wejœciowego 40 zaprogramowanych ustawieñ 70 Korzystanie z kana³u tylnego surround Kasowanie wszystkich ustawieñ (surr. back - SB CH) 41 pilota zdalnego sterowania 70 Korzystanie z trybu Virtual Surround Back (VSB) 42 Funkcja Direct 70 Korzystanie z trybu Loudness oraz Sterowanie telewizorem 71 Midnight Listening 43 Kontrolery innych komponentów 72 Korzystanie z funkcji regulacji tonów 44 Lista kodów (VSX-D714) 74 Odtwarzanie innych Ÿróde³ 44 Lista kodów (VSX-D814) 75 Wybieranie wielokana³owych wejœæ analogowych 45 Korzystanie z funkcji Sleep Timer 45 INFORMACJE DODATKOWE 76 Rozwi¹zywanie problemów 77 KONFIGUROWANIE URZ DZENIA 46 Przywracanie ustawieñ fabrycznych jednostki 78 Wybieranie ustawieñ odbiornika 46 Prze³¹czanie impedancji g³oœników 79 Konfiguracja g³oœników 47 Dane techniczne 80 Ustawienia g³oœnika tylnego surround 48 4

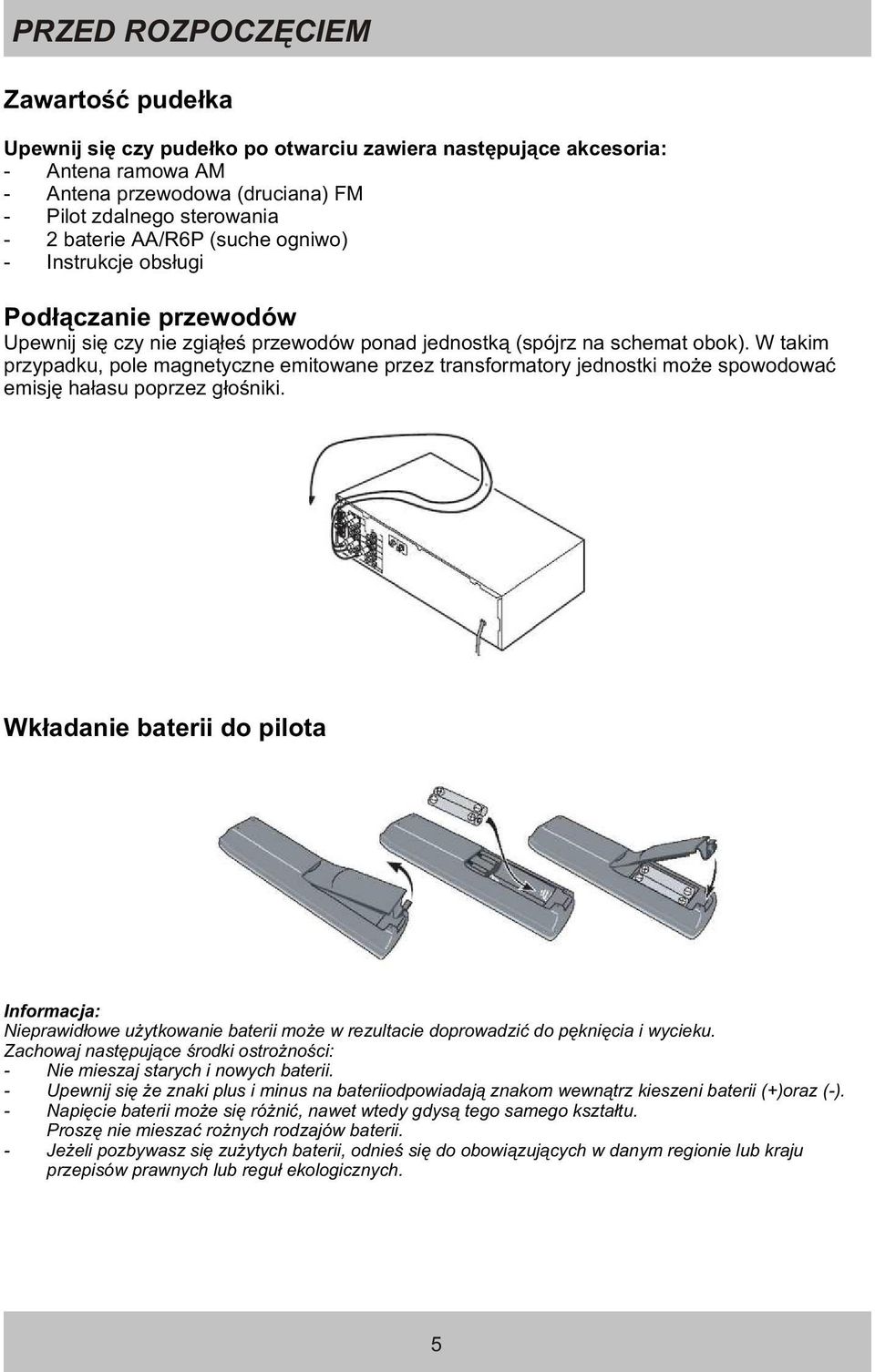

5 PRZED ROZPOCZÊCIEM Zawartoœæ pude³ka Upewnij siê czy pude³ko po otwarciu zawiera nastêpuj¹ce akcesoria: - Antena ramowa AM - Antena przewodowa (druciana) FM - Pilot zdalnego sterowania - 2 baterie AA/R6P (suche ogniwo) - Instrukcje obs³ugi Pod³¹czanie przewodów Upewnij siê czy nie zgi¹³eœ przewodów ponad jednostk¹ (spójrz na schemat obok). W takim przypadku, pole magnetyczne emitowane przez transformatory jednostki mo e spowodowaæ emisjê ha³asu poprzez g³oœniki. Wk³adanie baterii do pilota Informacja: Nieprawid³owe u ytkowanie baterii mo e w rezultacie doprowadziæ do pêkniêcia i wycieku. Zachowaj nastêpuj¹ce œrodki ostro noœci: - Nie mieszaj starych i nowych baterii. - Upewnij siê e znaki plus i minus na bateriiodpowiadaj¹ znakom wewn¹trz kieszeni baterii (+)oraz (-). - Napiêcie baterii mo e siê ró niæ, nawet wtedy gdys¹ tego samego kszta³tu. Proszê nie mieszaæ ro nych rodzajów baterii. - Je eli pozbywasz siê zu ytych baterii, odnieœ siê do obowi¹zuj¹cych w danym regionie lub kraju przepisów prawnych lub regu³ ekologicznych. 5
6 PRZED ROZPOCZÊCIEM Zakres operacyjny pilota zdalnego sterowania U ytkuj¹c pilot zdalnego sterowania weÿ pod uwagê nastêpuj¹ce œrodki ostro noœci: - Pilot mo e nie dzia³aæ poprawnie je eli na drodze ustawione s¹ obiekty zas³aniaj¹ce czujnik zdalnego sterowania. - Zdalne operowanie mo e staæ siê niemo liwe je eli czujnik zdalnego sterowania znajdzie siê w obszarze dzia³ania silnego œwiat³a s³onecznego lub fluorescencyjnego. - Odbiornik umiejscowiony jest w pobli u sprzêtu który emituje promienie podczerwone - Piloty zdalnego sterowania ró nych sprzêtów mog¹ ze sob¹ interferowaæ. Unikaj u ytkowania ich w bliskiej odleg³oœci od tej jednostki. 6
7 SZYBKIE WPROWADZENIE Wprowadzenie do zagadnienia kina domowego Najprawdopodobniej jesteœ przyzwyczajony do s³uchania muzyki w oparciu sprzêt stereo i mo esz nie znaæ siê na obs³udze systemów kina domowego oferuj¹cych znacznie wiêcej opcji (takich jak np.: brzmienie surround) podczas odtwarzania œcie ek dÿwiêkowych. Zestawy kina domowego wspó³pracuj¹ z ró nymi utworami audio, co daje w rezultacie efekt brzmienia surround. Pozwala to poczuæ siê jak na koncercie, lub w centrum akcji. Brzmienie surround uzale nione jest od g³oœników jakie znajduj¹ siê w pomieszczeniu, ale równie od Ÿród³a dÿwiêku oraz ustawieñ amplitunera. Podstawowym materia³em Ÿród³owym dÿwiêku sta³ siê format DVD-Video. Sta³o siê tak ze wzglêdu na jego rozmiar, jakoœæ oraz ³atwoœæ u ytkowania. W zale noœci od DVD, do siedmiu ró nych sygna³ów audio pochodz¹cych z jednego dysku, mo e byæ przes³anych do ró nych g³oœników wchodz¹cych w sk³ad systemu. To w³aœnie jest fundamentem efektu brzmienia surround. Amplituner automatycznie dekoduje formaty p³yt Dolby Digital, DTS lub Dolby Surround DVD-Video, zgodnie z ustawieniami i konfiguracj¹ g³oœników. W wiêkszoœci przypadków, nie bêdzie koniecznoœci zmiany w brzmieniu surround, ale wszelkie inne mo liwoœci sprzêtu (tj. odtwarzanie p³yt CD z wielokana³owym brzmieniem surround) s¹ wyjaœnione w sekcji "Odtwarzanie róde³ DŸwiêku". 7

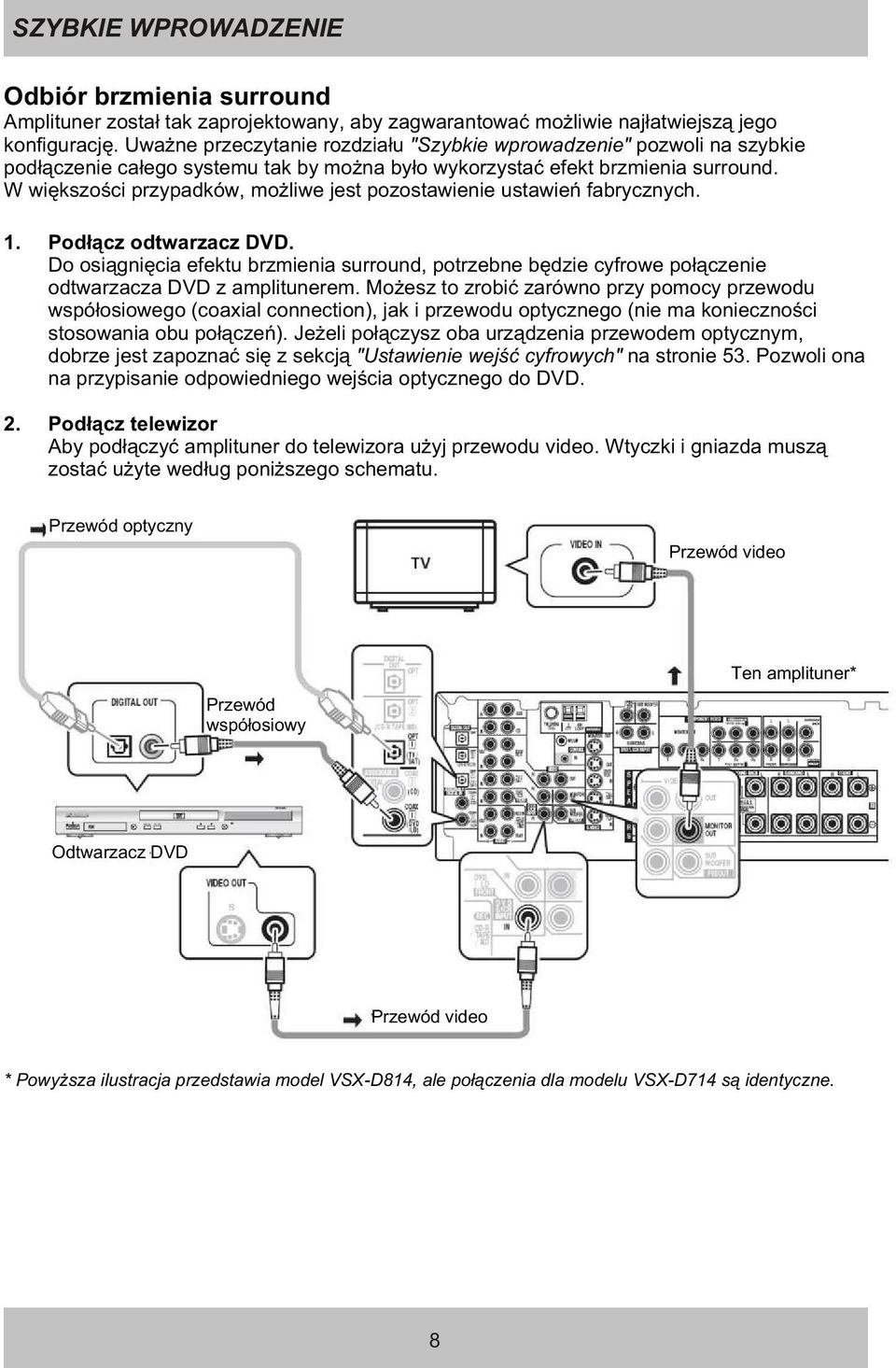

8 SZYBKIE WPROWADZENIE Odbiór brzmienia surround Amplituner zosta³ tak zaprojektowany, aby zagwarantowaæ mo liwie naj³atwiejsz¹ jego konfiguracjê. Uwa ne przeczytanie rozdzia³u "Szybkie wprowadzenie" pozwoli na szybkie pod³¹czenie ca³ego systemu tak by mo na by³o wykorzystaæ efekt brzmienia surround. W wiêkszoœci przypadków, mo liwe jest pozostawienie ustawieñ fabrycznych. 1. Pod³¹cz odtwarzacz DVD. Do osi¹gniêcia efektu brzmienia surround, potrzebne bêdzie cyfrowe po³¹czenie odtwarzacza DVD z amplitunerem. Mo esz to zrobiæ zarówno przy pomocy przewodu wspó³osiowego (coaxial connection), jak i przewodu optycznego (nie ma koniecznoœci stosowania obu po³¹czeñ). Je eli po³¹czysz oba urz¹dzenia przewodem optycznym, dobrze jest zapoznaæ siê z sekcj¹ "Ustawienie wejœæ cyfrowych" na stronie 53. Pozwoli ona na przypisanie odpowiedniego wejœcia optycznego do DVD. 2. Pod³¹cz telewizor Aby pod³¹czyæ amplituner do telewizora u yj przewodu video. Wtyczki i gniazda musz¹ zostaæ u yte wed³ug poni szego schematu. Przewód optyczny Przewód video Przewód wspó³osiowy Ten amplituner* Odtwarzacz DVD Przewód video * Powy sza ilustracja przedstawia model VSX-D814, ale po³¹czenia dla modelu VSX-D714 s¹ identyczne. 8
9 SZYBKIE WPROWADZENIE 3. Pod³¹cz g³oœniki Kompletne ustawienie wszystkich g³oœników (szeœæ dla VSX-D714 i osiem dla VSX-D814) okazane jest na poni szym schemacie. Trzeba jednak pamiêtaæ, e ka dy ustawienie bêdzie siê ró niæ, w zale noœci od pomieszczenia. Pod³¹cz g³oœniki w sposób zilustrowany schematem. Amplituner bêdzie wspó³pracowa³ ju przy dwóch g³oœnikach (przednie g³oœniki na schemacie) ale zalecane jest u ytkowanie go z przynajmniej trzema g³oœnikami. Najlepszy efekt uzyskamy przy szeœciu g³oœnikach. Je eli nie u ywasz subwoofera, zmieñ ustawienie przednich g³oœników (spójrz do podrozdzia³u "Konfiguracja g³oœników"na stronie 47) na du e. Upewnij siê czy prawy g³oœnik zosta³ pod³¹czony do prawego terminala, a lewy do odpowiadaj¹cego mu lewego terminala. Upewnij siê równie czy terminale + oraz - na odbiorniku odpowiadaj¹ tym które umieszczone s¹ na g³oœnikach. U ywaj g³oœników z normaln¹ impedancj¹ z zakresu 6-16 omów (spójrz do sekcji Prze³¹czanie impedancji g³oœników na stronie 79, jeœli u ywasz g³oœników o impedancji ni szej ni 8 omów. G OŒNIKI PRZEDNIE G OŒNIK CENTRALNY G OŒNIKI SURROUND LP PP C LS PS 9
10 SZYBKIE WPROWADZENIE G OŒNIKI PRZEDNIE G OŒNIK CENTRALNY G OŒNIKI SURROUND G OŒNIKI SURROUND BACK LP PP C LS PS SBL SBP Aktywny subwoofer Pasywny subwoofer lub pojedynczy g³oœnik tylny surround - Jeœli nie korzystasz z subwoofera nale y zmieniæ ustawienie g³oœników przednich (patrz strona 47) na du e. - Aby korzystaæ z g³oœnika odbiornika TV jak z g³oœnika centralnego, nale y po³¹czyæ gniazdo CENTER OUT tej jednostki z gniazdem wejœcia audio telewizora. W takim wypadku pod³¹czanie g³oœnika centralnego nie jest konieczne. - Jeœli korzystasz tylko z jednego g³oœnika tylnego surround, nale y pod³¹czyæ dodatni przewód do terminala (+) prawego kana³, a przewód ujemny do terminala (-) lewego kana³u (jak pokazano na nastêpnej ilustracji). - Jeœli wybierzesz opcjê subwoofer (SB SW) w ustawieniach g³oœnika tylnego na stronie 48, do terminali g³oœnikowych tylnych g³oœników surround mo na pod³¹czyæ subwoofer zamiast g³oœników tylnych surround. Przewody nale y pod³¹czyæ wed³ug wskazówek podanych we wczeœniejszym podpunkcie (wed³ug poni szej ilustracji). Pod³¹czyæ dodatni przewód do terminala (+) prawego kana³, a przewód ujemny do terminala (-) lewego kana³u. G³oœnik tylny surround (lub subwoofer) 10
11 SZYBKIE WPROWADZENIE 4. Pod³¹cz amplituner do gniazdka elektrycznego i w³¹cz go. Nastêpnie w³¹cz odtwarzacz, subwoofer oraz odbiornik TV. Upewnij siê czy zosta³o przystosowane wejœcie video telewizora do odbiornika. Je eli nie wiesz jak to zrobiæ, sprawdÿ w instrukcji obs³ugi telewizora. Upewnij siê czy na wyœwietlaczu odbiornika pokazuje siê DVD/LD. Wskazuje to, wybór wejœcia DVD. Je eli napis nie pojawia siê, naciœnij DVD/LD na pilocie zdalnego sterowania aby ustawiæ odbiornik na dane wejœciowe DVD. 5. Aby wyszczególniæ menu g³oœników i okreœliæ rozmiar pokoju naciœnij QUICK SETUP na przednim panelu. U yj pokrêt³a MULTI JOG, aby wybraæ element i zatwierdÿ wybór przyciskiem ENTER. Spójrz do sekcji Korzystanie z funkcji Szybkiej Konfiguracji (Quick setup) poni ej je eli nie jesteœ pewien konfiguracji ustawieñ. Tylko VSX-D814: dla dok³adniejszej konfiguracji dÿwiêku surround zaleca siê skorzystanie z automatycznej funkcji MCACC (kalibracja akustyczna) (strona 13). 6. Rozpocznij odtwarzanie DVD i wyreguluj poziom g³oœnoœci wed³ug w³asnych preferencji. Jest kilka innych opcji dÿwiêku, z których mo esz skorzystaæ. W kolejnych sekcjach znajdziesz opis tych funkcji. Spójrz równie do rozdzia³u "Wybieranie ustawieñ odbiornika" na stronie 46. Zapamiêtaj: W zale noœci od rodzaju odtwarzacza DVD lub p³yt Ÿród³owych, mo esz wykorzystaæ tylko dwukana³owy dÿwiêk cyfrowy oraz analogowy. Je eli chcemy osi¹gn¹æ wielokana³owe brzmienie surround, tryb ods³uchu musi zostaæ ustawiony na STANDARD. Korzystanie z funkcji Szybkiej Konfiguracji (Quick setup) Mo esz u yæ Quick Setup aby w³¹czyæ oraz zorganizowaæ system zaledwie kilkoma przyciœniêciami klawiszy. Odbiornik automatycznie wykona niezbêdne ustawienia po wyborze konfiguracji g³oœników (speaker setup) oraz rozmiaru pokoju. Uwaga: w przypadku VSX-D814, po skorzystaniu z funkcji automatycznej kalibracji MCACC nie trzeba dokonywaæ poni szych ustawieñ. W takim wypadku przejdÿ sekcji Szybka konfiguracja dÿwiêku surr. na stronie 13. Je eli chcesz wykonaæ wiêcej ustawieñ, zapoznaj siê z treœci¹ sekcji "Wybieranie ustawieñ odbiornika" na stronie 46. Do wykonania poni szych kroków u yj przycisków panelu przedniego. 1. Naciœnij STANDBY/ON aby w³¹czyæ zasilanie 2. Naciœnij QUICK SETUP SW DET miga na wyœwietlaczu gdy amplituner sprawdza czy pod³¹czony jest subwoofer. SW YES lub SW NO potwierdza wynik sprawdzania, po czy wyœwietlacz prosi o dalsz¹ konfiguracjê g³oœników. 3. U yj pokrêt³a MULTI JOG aby wybraæ konfiguracjê g³oœników. Jeœli subwoofer zosta³ wykryty w punkcie 2, obracaj¹c pokrêt³o zmieniasz ustawienia w nastêpuj¹cej kolejnoœci: 11
12 SZYBKIE WPROWADZENIE * Tylko VSX-D814 Jeœli subwoofer nie zosta³ wykryty wówczas dostêpne s¹ nastêpuj¹ce opcje: SprawdŸ poni sz¹ tabelê, aby odnaleÿæ konfiguracjê g³oœnikow¹ odpowiadaj¹c¹ Twojemu systemowi. G³oœniki przednie G³oœnik centr. G³oœniki surround G³oœniki tylne surround Subwo ofer 1 g³oœnik 2 g³oœniki 2 g³oœniki 2 g³oœniki *Tylko VSX-D Naciœnij ENTER Wyœwietlacz zainicjuje wybór rozmiaru pokoju. 5. U yj pokrêt³a MULTI JOG, aby wybraæ rozmiar pokoju. W zale noœci od odleg³oœci miêdzy g³oœnikami surround, dokonaj wyboru spoœród: Small, Medium lub Large. 6. Naciœnij ENTER. 7. U yj pokrêt³a MULTI JOG, aby wybraæ pozycjê ods³uchu. Do wyboru s¹ nastêpuj¹ce opcje: FWD - wybierz t¹ opcjê, jeœli siedzisz bli ej przednich g³oœników. MID - wybierz t¹ opcjê, jeœli siedzisz w jednakowej odleg³oœci od przednich i tylnych g³oœników. BACK - wybierz t¹ opcjê, jeœli siedzisz bli ej tylnych g³oœników. 8. Naciœnij przycisk ENTER, aby potwierdziæ ustawienia. Wyœwietlacz pokazuje wybrane: konfiguracjê g³oœników, rozmiar pokoju oraz pozycjê ods³uchu. 12
13 SZYBKA KONFIGURACJA D WIÊKU SURROUND Dotyczy tylko modelu VSX-D814 Automatyczna kalibracja obszaru ods³uchowego (MCACC) System MCACC (Mutli-Channel Acoustic Calibration - wielokana³owa kalibracja akustyczna) mierzy charakterystykê akustyczn¹ obszaru ods³uchowego, bior¹c pod uwagê szum otoczenia, rozmiar i odleg³oœci g³oœników oraz sprawdza zarówno opóÿnienie kana³ów jak i ich poziom. Po zainstalowaniu mikrofonu dostarczonego razem z urz¹dzeniem, amplituner korzysta z informacji uzyskanych z serii dÿwiêków testowych, aby zoptymalizowaæ ustawienie g³oœników i ich korekcjê dok³adnie do wymagañ Twojego pokoju. Uwaga: - DŸwiêki te mog¹ byæ g³oœne, a wiêc zaleca siê aby w pokoju nie znajdowa³ siê nikt kto mo e zostaæ zaskoczony/wystraszony przez emitowane dÿwiêki. - Wa ne jest aby ani g³oœniki, ani mikrofon nie by³y przesuwane, ruszane z miejsca w trakcie procedury kalibracyjnej MCACC. 1. Pod³¹cz mikrofon do gniazda SETUP MIC na panelu przednim. 2. Umieœæ mikrofon w miejscu gdzie zazwyczaj siê znajdujesz w trakcie ods³uchów. Umieœæ mikrofon na wysokoœci na której zazwyczaj znajduj¹ siê uszy w trakcie ods³uchów. Upewnij siê, e pomiêdzy mikrofonem, a g³oœnikami nie znajduj¹ siê adne przeszkody. 3. Jeœli amplituner jest wy³¹czony, w³¹cz zasilanie. 4. Jeœli posiadasz subwoofer, w³¹cz w nim zasilanie. 5. Naciœnij przycisk RECEIVER. 6. Naciœnij przycisk MCACC SETUP. Po naciœniêciu MCACC SETUP, staraj siê zachowywaæ mo liwie jak najciszej. System emituje seriê dÿwiêków testowych, aby zmierzyæ poziom szumów otoczenia. Jeœli poziom g³oœnoœci szumów jest zbyt wysoki, na wyœwietlaczu pojawia siê migaj¹cy przez 5 sekund komunikat: NOISY! Aby wyjœæ z tego etapu i ponowniesprawdziæ poziom szumów, naciœnij MCACC SETUP (poni ej znajdziesz informacje odnoœnie poziomu szumów otoczenia) lub naciœnij ENTER, jeœli kursor wskazuje GO NEXT? System teraz sprawdza mikrofon i ustawienie Twoich g³oœników. 13
14 SZYBKA KONFIGURACJA D WIÊKU SURROUND Jeœli na wyœwietlaczu pojawi siê komunikat ERR, problem mo e znajdowaæ siê w mikrofonie lub po³¹czeniu g³oœników. Wy³¹cz zasilanie i sprawdÿ problem wskazany przez komunikat ERR(patrz poni ej), po czym ponownie spróbuj uruchomiæ konfiguracjê dÿwiêku surround. - ERR MIC - SprawdŸ po³¹czenie mikrofonu. - ERR Fch - SprawdŸ po³¹czenia g³oœników przednich. - ERR Sch - SprawdŸ po³¹czenia g³oœników tylnych. - ERR SW - SprawdŸ czy subwoofer zosta³ w³¹czony i czy poziom g³oœnoœci jest odpowiedni. 7. Przy pomocy klawiszy kierunkowych 56 wybierz system g³oœnikowy odpowiadaj¹cy Twojej konfiguracji. * Oznacza, e w konfiguracjê systemu wliczono subwoofer. Spójrz do tabeli na stronie 12 je eli nie wiesz jaki system g³oœników wybraæ. 8. Jeœli wybra³eœ system g³oœnikowy zawieraj¹cy subwoofer, naciœnij ENTER, aby sprzwdziæ poziom wyjœcia subwoofera. Jeœli poziom jest za wysoki/niski, na wyœwietlaczu przez 5 sekund miga komunikat SW.VOL.UP/SW.VOL.DWN. Aby wyjœæ i sprawdziæ poziom wyjœcia subwoofera, naciœnij MCACC SETUP (patrz poni ej na informacje dotycz¹ce poziomu szumów) lub zg³oœnij lub przycisz subwoofer, po czym naciœnij ENTER po komunikacie GO NEXT? 9 Naciœnij ENTER, aby zakoñczyæ automatyczn¹ konfiguracjê dÿwiêku surround. System sprawdza rozmiar g³oœników, opóÿnienie kana³ów oraz poziom kana³ów. Jeœli posiadasz pod³¹czony suboofer, jeszcze raz zostanie sprawdzony poziom szumów otoczenia. Po zakoñczeniu automatycznej konfiguracji dÿwiêku surround, poziom g³oœnoœci powraca do normalnego, a na wyœwietlaczu pojawia siê komunikat COMPLETE po czym RESUME. Informacja: - Jeœli œrodowisko pomieszczenia nie jest optymalne dla automatycznej konfiguracji dÿwiêku surround (za du o szumu otoczenia, echo od œcian, przeszkody znajduj¹ce siê miêdzy g³oœnikami, a mikrofonem) ostateczne ustawienia mog¹ nie byæ w³aœciwe. - Niektóre starsze typy odbiorników telewizyjnych mog¹ powodowaæ zak³ócenia pracy mikrofonu. Jeœli to siê zdarzy, nale y wy³¹czyæ telewizor w trakcie konfiguracji. - Konfiguracja dokonana przez system MCACC, zastêpuje jakiekolwiek wczeœniejsze ustawienia dokonane dla trybu STANDARD czy ADVANCED SURROUND. 14
15 SZYBKA KONFIGURACJA D WIÊKU SURROUND - Po wybraniu trybu STANDARD lub ADVANCED SURROUND, mo na sprawdziæ ustawienia dokonane przez system MCACC wykorzystuj¹c CH SELECT (aby sprawdziæ poziom kana³ów) lub wykonuj¹c po kolejne polecenia z sekcji Wybór ustawieñ amplitunera na stronie 46, aby sprawdziæ inne ustawienia. - W zale noœci od charakterystyki Twojego pokoju, w niektórych przypadkach identyczne g³oœniki ze sto kiem o œrednicy oko³o 12 cm bêd¹ rozpoznawane jako g³oœniki o ró nych rozmiarach. Mo na dokonaæ manualnie korekcji wykorzystuj¹c ustawienia amplitunera z sekcj¹ Wybór ustawieñ amplitunera na stronie
16 POD CZENIA Zanim rozpoczniesz lub zaczniesz zmieniaæ po³¹czenia, wy³¹cz zasilanie i wyjmij wtyczkê przewodu zasilania z gniazdka elektrycznego. Przewody Audio/ Video U yj przewodów audio/ video (nie zosta³y dostarczone) aby pod³¹czyæ komponenty audio/ video, oraz przewód video aby pod³¹czyæ monitor TV. Pod³¹cz czerwone wtyczki do gniazda R (prawe), bia³e wtyczki do gniazda L (lewe) oraz wtyczki ó³te do gniazda VIDEO. Upewnij siê czy wtyczki zosta³y wsuniête dok³adnie. Przewody S-video Stosuj¹c przewody S-video uzyskasz lepsz¹ jakoœæ obrazu ni w przypadku zwyk³ych przewodów video. Po³¹cz gniazdo na S-video komponentu, który pod³¹czasz z gniazdem wejœciowym S-video amplitunera. Przewody komponentowe video Po³¹czenie komponentowe video oferuje mo liwie najlepsz¹ jakoœæ reprodukcji obrazu z komponentu Ÿród³owego. Sygna³ koloru telewizyjnego podzielony jest na sygna³ luminancji (Y) oraz sygna³y kolorów (PB i PR) po czym jest emitowany. Dziêki temu zapobiega siê zak³óceniom miêdzy sygna³ami. Po³¹cz gniazda komponentowe video amplitunera z gniazdami komponentowymi video pod³¹czonego komponentu. Czerwony Niebieski Zielony 16
17 POD CZENIA Cyfrowe przewody audio/ Przewody optyczne Powszechnie dostêpne w sprzeda y cyfrowe, wspó³osiowe przewody audio (mo na równie u ywaæ standardowych przewodów video) lub przewody optyczne s¹ u ywane do pod³¹czenia cyfrowych komponentów do amplitunera. Upewnij siê czy wtyczki zosta³y wsuniête dok³adnie. Wspó³osiowy przewód Przewód optyczny cyfrowy (lub przewód video) Pod³¹czanie komponentów cyfrowych Aby uzyskaæ efekt poprawnego dekodowania œcie ek dÿwiêkowych w formacie Dolby Digital/ DTS, musisz wykonaæ cyfrowe pod³¹czenia audio. Mo esz wykonaæ tê czynnoœæ u ywaj¹c zarówno wspó³osiowych jak i optycznych po³¹czeñ (nie ma potrzeby robienia obu). Jakoœæ obu rodzajów po³¹czeñ jest taka sama, ale poniewa niektóre komponenty cyfrowe posiadaj¹ tylko jeden rodzaj cyfrowego terminalu, wa ne jest pod³¹czenie odpowiadaj¹cych sobie elementów (np.: wtyczkê wspó³osiow¹ wychodz¹c¹ z komponentu do wspó³osiowego wejœcia na amplitunerze). VSX-D714 posiada dwa wspó³osiowe wejœcia i jedno optyczne ze wszystkich trzech wejœæ cyfrowych, a VSX-D814 posiada dwa wspó³osiowe wejœcia i dwa optyczne ze wszystkich czterech wejœæ cyfrowych. Jest równie jedno cyfrowe gniazdo wyjœciowe (DIGITAL OUT). Jeœli pod³¹czysz je do wejœcia optycznego cyfrowej nagrywarki (MD, DAT i CD-R), mo na dokonywaæ bezpoœrednich nagrañ cyfrowych. Pod³¹cz cyfrowe komponenty tak jak wskazuje schemat. Zanim rozpoczniesz lub zaczniesz zmieniaæ po³¹czenia, wy³¹cz zasilanie i wyjmij wtyczkê przewodu zasilania z gniazdka elektrycznego. Nagrywarka CD * Ten amplituner Tuner TV SAT Odtwarzacz CD Odtwarzacz DVD * Powy sza ilustracja przedstawia model VSX-D814, ale po³¹czenia dla modelu VSX-D714 s¹ identyczne. 17
18 POD CZENIA Zapamiêtaj: Jeœli posiadasz odtwarzacz LD, konieczne bêdzie wykonanie specjalnych po³¹czeñ, aby Umo liwiæ odtwarzanie p³yt LD w formacie Dolby Digital RF. W takim wypadku, bezpoœrednio pod³¹cz odtwarzacz LD lub DVD do demodulatora RF korzystaj¹c zarówno z wyjœcia Dolby Digital RF oraz po³¹czenia cyfrowego (wspó³osiowego lub optycznego). Zaleca siê równie pod³¹czenie cyfrowych komponentów do gniazd analogowych audio. Upewnij siê, e prze³¹czanie cyfrowego demodulatora RF jest prawid³owo ustawiony (wspó³osiowe lub cyfrowe w zale noœci od po³¹czenia). SprawdŸ instrukcjê obs³ugi komponentu. Pod³¹czanie komponentów audio Aby rozpocz¹æ konfiguracjê, pod³¹cz analogowe komponenty audio (takie jak magnetofon kasetowy) do gniazd. W przypadku komponentów, którymi bêdziemy nagrywaæ, nale y pod³¹czyæ cztery wtyczki (zestaw wejœæ stereo oraz zestaw wyjœæ stereo). Dla komponentów, które bêd¹ odtwarza³y, nale y pod³¹czyæ tylko jeden zestaw stereo (dwie wtyczki). Je eli chcesz przegrywaæ z cyfrowych komponentów (np.: MD) na komponenty analogowe (i odwrotnie), musisz równie pod³¹czyæ komponenty cyfrowe do analogowych gniazd audio. Na poprzedniej stronie opisano po³¹czenia cyfrowe. Zanim rozpoczniesz lub zaczniesz zmieniaæ po³¹czenia, wy³¹cz zasilanie i wyjmij wtyczkê przewodu zasilania z gniazdka elektrycznego. Zapamiêtaj: Strza³ki wskazuj¹ kierunek sygna³u audio. Odtwarzacz CD * Ten amplituner Odtwarzacz CD-R/ Kaset/MD * Powy sza ilustracja przedstawia model VSX-D814, ale po³¹czenia dla modelu VSX-D714 s¹ identyczne. 18
19 POD CZENIA Pod³¹czanie komponentów DVD 5.1 kana³owych Je eli wolisz u yæ osobnego komponentu aby dekodowaæ DVD, mo liwe jest pod³¹czenie dekodera lub odtwarzacza DVD z wielokana³owymi wyjœciami analogowymi do wielokana³owych gniazd wejœciowych odbiornika. Zanim rozpoczniesz lub zaczniesz zmieniaæ po³¹czenia, wy³¹cz zasilanie i wyjmij wtyczkê przewodu zasilania z gniazdka elektrycznego. Zapamiêtaj:Strza³ki wskazuj¹ kierunek sygna³u audio. * Ten amplituner Wielokana³owy dekoder/ DVD z wyjœciem wielokana³owym * Powy sza ilustracja przedstawia model VSX-D814, ale po³¹czenia dla modelu VSX-D714 s¹ identyczne. Zapamietaj: Wejœcie wielokana³owe mo e byæ u ytkowane jedynie gdy wybrana jest opcja DVD 5.1-ch (strona 40). Pod³¹czanie komponentów video Pod³¹cz komponenty video do gniazd tak jak pokazuje poni szy rysunek. Odnoœnie cyfrowych komponentów video (takich jak odtwarzacz DVD), musisz u yæ po³¹czeñ zobrazowanych na tej stronie dla sygna³u video. Jednak eby ods³uchiwaæ Ÿród³o cyfrowe (takie jak DVD) powinieneœ pod³¹czyæ audio do cyfrowego gniazda wejœciowego. Dobrym pomys³em jest po³¹czenie cyfrowych komponentów analogowymi po³¹czeniami audio. W celu uzyskania lepszej jakoœci obrazu pod³¹cz komponent video przy pomocy przewodu komponentowego lub przewodu S-video zamiast zwyk³ego po³¹czenia video. Pod³¹czaj¹c wybierz jeden rodzaj po³¹czenia (ten sam rodzaj gniazd przy amplitunerze co przy pod³¹czanym komponencie). Zanim rozpoczniesz lub zaczniesz zmieniaæ po³¹czenia, wy³¹cz zasilanie i wyjmij wtyczkê przewodu zasilania z gniazdka elektrycznego. Zanim rozpoczniesz lub zaczniesz zmieniaæ po³¹czenia, wy³¹cz zasilanie i wyjmij wtyczkê przewodu zasilania z gniazdka elektrycznego. 19
20 POD CZENIA Magnetowid * Ten amplituner Tuner TV (SAT) DVD lub LD * Powy sza ilustracja przedstawia model VSX-D814, ale po³¹czenia dla modelu VSX-D714 s¹ identyczne. Pod³¹czanie do terminala video na panelu przednim Gniazda na panelu przednim s¹ dostêpne przez naciœniêcie przycisku VIDEO. Do dyspozycji s¹ równie standardowe gniazda A/V, gniazdo S-video (VSX-D814 posiada równie wejœcie optyczne). Pod³¹czaj w taki sam sposób jak komponenty do gniazd na tylnej œciance. Kamera video itp. 20
21 POD CZENIA Pod³¹czanie anteny Pod³¹cz antenê ramow¹ AM oraz drucian¹ antenê FM tak jak pokazuje nastêpny schemat. Aby poprawiæ odbiór oraz jakoœæ dÿwiêku, pod³¹cz anteny zewnêtrzne (Spójrz do podrozdzia³u Pod³¹czanie anten zewnêtrznych ). Zanim rozpoczniesz lub zaczniesz zmieniaæ po³¹czenia, wy³¹cz zasilanie i wyjmij wtyczkê przewodu zasilania z gniazdka elektrycznego. Antena ramowa Antena przewodowa FM Antena druciana FM Pod³¹cz antenê drucian¹ FM i rozci¹gnij j¹ wzd³u ramy okiennej lub innej odpowiedniej ku temu powierzchni. Antena ramowa AM Zamontuj antenê i pod³¹cz do odbiornika. PrzytwierdŸ j¹ do œciany lub w innym odpowiednim ku temu miejscu oraz obróæ ja w kierunku, który gwarantuje najlepszy odbiór. 21
22 POD CZENIA Zatrzaskowe konektory anteny Skrêæ ods³oniête nieizolowane przewody razem i wprowadÿ do otworu. Nastêpnie zatrzaœnij zamkniecie konektora. U ytkowanie anten zewnêtrznych Aby poprawiæ odbiór FM Pod³¹cz antenê zewnêtrzn¹ FM. Konektor zatrzaskowy PAL Przewód wspó³osiowy 75 omów Aby poprawiæ odbiór AM Pod³¹cz 5-6 m przewodu izolowanego winylem do terminala anteny AM bez roz³¹czania dostarczonej anteny ramowej AM. Aby zagwarantowaæ najlepszy mo liwy odbiór rozwieœ przewód horyzontalnie na zewn¹trz. Antena zewnêtrzna Antena wewnêtrzna 22
23 POD CZENIA Pod³¹czanie g³oœników (VSX-D714) Kompletne ustawienie wszystkich szeœciu g³oœników (w³¹cznie z subwooferem) pokazane jest na poni szym schemacie. Trzeba jednak pamiêtaæ, e ka de ustawienie bêdzie siê ró niæ, w zale noœci od pomieszczenia. Pod³¹cz g³oœniki w sposób zilustrowany schematem. Odbiornik bêdzie wspó³pracowa³ ju przy dwóch g³oœnikach stereo (przednie g³oœniki na schemacie), ale zalecane jest u ytkowanie go z przynajmniej trzema g³oœnikami. Najlepszy efekt brzmienia surround uzyskamy przy szeœciu g³oœnikach. Je eli nie u ywasz subwoofera, zmieñ ustawienie przednich g³oœników (spójrz do podrozdzia³u Konfiguracja g³oœników na stronie 47) na du e. Upewnij siê czy prawy g³oœnik zosta³ pod³¹czony do prawego terminala (prawej koñcówki), a lewy do odpowiadaj¹cego mu lewego terminala (koñcówki). Upewnij siê równie czy terminale + oraz - na odbiorniku odpowiadaj¹ tym które umieszczone s¹ na g³oœnikach. U ywaj g³oœników z normaln¹ impedancj¹ z zakresu 6-16 omów (spójrz do sekcji Prze³¹czanie impedancji g³oœników na stronie 79 jeœli u ywasz g³oœników o impedancji ni szej ni 8 omów. G OŒNIKI PRZEDNIE G OŒNIK CENTRALNY G OŒNIKI SURROUND LP PP C LS PS Aktywny subwoofer 23
24 POD CZENIA Pod³¹czanie g³oœników (VSX-D814) Kompletne ustawienie wszystkich oœmiu g³oœników (w³¹cznie z subwooferem) pokazane jest na poni szym schemacie. Trzeba jednak pamiêtaæ, e ka de ustawienie bêdzie siê ró niæ, w zale noœci od pomieszczenia. Pod³¹cz g³oœniki w sposób zilustrowany schematem. Odbiornik bêdzie wspó³pracowa³ ju przy dwóch g³oœnikach stereo (przednie g³oœniki na schemacie), ale zalecane jest u ytkowanie go z przynajmniej trzema g³oœnikami. Najlepszy efekt brzmienia surround uzyskamy przy szeœciu g³oœnikach. Je eli nie u ywasz subwoofera, zmieñ ustawienie przednich g³oœników (spójrz do podrozdzia³u Konfiguracja g³oœników na stronie 47) na du e. Upewnij siê czy prawy g³oœnik zosta³ pod³¹czony do prawego terminala (prawej koñcówki), a lewy do odpowiadaj¹cego mu lewego terminala (koñcówki). Upewnij siê równie czy terminale + oraz - na odbiorniku odpowiadaj¹ tym które umieszczone s¹ na g³oœnikach. U ywaj g³oœników z normaln¹ impedancj¹ z zakresu 6-16 omów (spójrz do sekcji Prze³¹czanie impedancji g³oœników na stronie 79, jeœli u ywasz g³oœników o impedancji ni szej ni 8 omów. G OŒNIKI PRZEDNIE G OŒNIK CENTRALNY G OŒNIKI SURROUND G OŒNIKI SURROUND BACK LP PP C LS PS SBL SBP Aktywny subwoofer Pasywny subwoofer lub pojedynczy g³oœnik tylny surround Uwaga: - Aby korzystaæ z g³oœnika odbiornika TV jak z g³oœnika centralnego, nale y po³¹czyæ gniazdo CENTER OUT tej jednostki z gniazdem wejœcia audio telewizora. W takim wypadku pod³¹czanie g³oœnika centralnego nie jest konieczne. - Jeœli korzystasz tylko z jednego g³oœnika tylnego surround, nale y pod³¹czyæ dodatni przewód do terminala (+) prawego kana³, a przewód ujemny do terminala (-) lewego kana³u (jak pokazano na nastêpnej ilustracji). 24
25 POD CZENIA - Jeœli wybierzesz opcjê subwoofer (SB SW) w ustawieniach g³oœnika tylnego na stronie 48, do terminali g³oœnikowych tylnych g³oœników surround mo na pod³¹czyæ subwoofer zamiast g³oœników tylnych surround. Przewody nale y pod³¹czyæ wed³ug wskazówek podanych we wczeœniejszym podpunkcie (wed³ug ilustracji ze strony 10). Pod³¹czyæ dodatni przewód do terminala (+) prawego kana³, a przewód ujemny do terminala (-) lewego kana³u. Koñcówki przewodów g³oœnikowych 1. Skrêæ ods³oniête nieizolowane przewody razem. 2. Odkrêæ terminal g³oœnika oraz wprowadÿ do otworu zwarte przewody. 3. Zakrêæ terminal aby zabezpieczyæ przewód przed wysuniêciem siê. Uwaga!!! Upewnij siê czy niezaizolowany przewód g³oœnika jest skrêcony i ca³kowicie wsuniêty do terminala g³oœnikowego. Je eli jakiekolwiek nieizolowane przewody dotykaj¹ tylnego panelu, system mo e dla bezpieczeñstwa odci¹æ ca³kowicie zasilanie. Do pod³¹czania g³oœników do odbiornika u ywaj przewodów dobrej jakoœci. Systemy g³oœnikowe A oraz B Odbiornik posiada dwa systemy g³oœnikowe: A oraz B. System A jest podstawowym systemem o pe³nej konfiguracji g³oœników. Je eli w³¹czysz oba systemy A i B, tylko przednie g³oœniki oraz subwoofer bêd¹ s³yszalne. DŸwiêk nie bêdzie emitowany z g³oœników: centralnego, surround lub tylnego surround. ród³a wielokana³owe bêd¹ jednak zmiksowane do aktywnych g³oœników i aden dÿwiêk nie ulegnie zagubieniu. Podobnie, je eli wybierzesz tylko system B bêdziesz s³yszeæ jedynie przednie g³oœniki pod³¹czone do systemu B, a Ÿród³a wielokana³owe bêd¹ przekszta³cane do postaci dwukana³owej. - Naciœnij przycisk SPEAKERS na panelu przednim, aby prze³¹czyæ miêdzy systemami g³oœnikowymi (A, B lub obydwa). Wskazówki dotycz¹ce umiejscowienia g³oœników G³oœniki s¹ zwykle zaprojektowane z zamys³em specyficznego ustawienia. Niektóre s¹ tak stworzone, e najbardziej optymaln¹ lokalizacj¹ jest ustawienie ich na pod³odze Inne maja zupe³nie odmienne po³o enia, które sprawiaj¹, e brzmienie dÿwiêku jest najlepsze. Niektóre powinny staæ obok œciany, inne z dala od niej. Poni ej dajemy kilka cennych wskazówek odnoœnie ich ustawienia, ale warto siêgn¹æ do informacji producenta aby wydobyæ z nich jak najlepsz¹ jakoœæ dÿwiêku i odbioru. - Ustaw g³oœniki przednie (lewy i prawy) w równej odleg³oœci od telewizora. - Je eli ustawiasz g³oœnik obok telewizora, polecamy u ywaæ g³oœników ekranowanych magnetycznie, aby zapobiec interferencjom (np.: brak koloru na ekranie TV po jego w³¹czeniu). Je eli Twoje g³oœniki nie posiadaj¹ takiej os³ony, odsuñ je dalej od telewizora je eli zauwa ysz zak³ócenia kolorów. - Zainstaluj g³oœnik centralny powy ej lub poni ej odbiornika telewizyjnego, tak by dÿwiêk œrodkowego kana³u zlokalizowany by³ na ekranie telewizora. Uwaga!!! Je eli zdecydujesz siê zainstalowaæ g³oœnik œrodkowy na górze telewizora, zabezpiecz go tak, aby zapobiec ewentualnemu jego upadkowi i zniszczeniu. - Je eli jest mo liwe zainstaluj g³oœniki typu surround lekko powy ej poziomu uszu siedz¹cego cz³owieka. - Postaraj siê nie umiejscawiaæ g³oœników zbyt daleko od miejsca ods³uchiwania. Mo e to pomniejszyæ efekt surround. 25
26 POD CZENIA - Aby osi¹gn¹æ najlepsz¹ jakoœæ dÿwiêku surround, zainstaluj g³oœniki wed³ug ustawienia pokazanego na schemacie obok. Upewnij siê czy wszystkie g³oœniki s¹ zainstalowane bezpiecznie, tak by zapobiec wypadkom i poprawiæ jakoœæ dÿwiêku Rzut z góry na ustawienie g³oœników Lewy Przód Centralny Prawy Przód Subwoofer Lewy Surround Prawy Surround Lewy Surround Back Pozycja s³uchacza Prawy Surround Back Trójwymiarowy widok ustawienia g³oœników Konfiguracja 6.1-kana³owa Konfiguracja 7.1-kana³owa 26
27 POD CZENIA Pod³¹czanie dodatkowych wzmacniaczy Amplituner posiada wiêcej ni wystarczaj¹c¹ moc do domowego u ytku, aczkolwiek mo liwe jest przy³¹czenie dodatkowych wzmacniaczy do ka dego kana³u w przypadku VSX-D814 oraz do kana³u centralnego w przypadku VSX-D714. Wykonaj pod³¹czenia pokazane na poni szym schemacie, aby do³¹czyæ wzmacniacze do g³oœników. Zanim rozpoczniesz lub zaczniesz zmieniaæ po³¹czenia, wy³¹cz zasilanie i wyjmij wtyczkê przewodu zasilania z gniazdka elektrycznego. Zapamiêtaj: Strza³ki wskazuj¹ kierunek sygna³u audio. Aktywny subwoofer Wzmacniacz kana³u tylnego surround lub aktywny g³oœnik Wzmacniacz kana³u przedniego Wzmacniacz kana³u surround Wzmacniacz kana³u tylnego surround Wzmacniacz kana³u centralnego - Aby s³yszeæ dÿwiêk jedynie z wyjœæ pre-out, nale y od³¹czyæ wszystkie g³oœniki bezpoœrednio przy³¹czone do amplitunera. - Jwœli nie korzystasz z subwoofera, prze³¹cz ustawienie przednich g³oœników na Large (du e). - Tylko VSX-D714 - Jeœli pod³¹czysz g³oœnik tylny surround upewnij siê e wybrany jest dla niego odpowiedni rozmiar. 27
28 POD CZENIA Uwaga! Gniazda g³oœnikowe s¹ groÿne w czasie pracy. Aby zapobiec pora eniu pr¹dem, przed rozpoczêciem pod³¹czania nale y wy³¹czyæ zasilanie urz¹dzenia. Obs³uga innych komponentów marki Pioneer Poprzez pod³¹czenie przewodu kontrolnego (dodatkowy przewód), mo esz sterowaæ pilotami zdalnego sterowania innych komponentów poprzez czujnik zdalnego sterowania odbiornika. Mo esz równie wykorzystaæ pilot zdalnego sterowania do kontrolowania odtwarzacza DVD Pioneer. Sygna³y pilota bêd¹ odbierane przez czujnik jednostki i przesy³ane do innych urz¹dzeñ poprzez terminal CONTROL OUT. Pilot zdalnego sterowania Inne urz¹dzenia Pioneer, wyposa one w terminale sterowania Pod³¹cz do terminala CONTROL innego, kompatybilnego urz¹dzenia Pioneer U ywanie tego amplitunera z ekranem plazmowym Pioneer Jeœli posiadasz ekran plazmowy Pioneer (modele PDP-504HDE lub PDP-434HDE) mo na skorzystaæ z przewodu SR+, w celu po³¹czenia ekranu z amplitunerem, aby umo liwiæ wykorzystywanie wielu dodatkowych funkcji - automatyczne prze³¹czanie wejœcia video ekranu gdy zmienione zostaje wejœcie w amplitunerze. Wa ne: Jeœli po³¹czysz urz¹dzenie z ekranem plazmowym przy pomocy przewodu SR+, bêdzie trzeba skierowaæ pilot zdalnego sterowania na odbiornik fal podczerwieni na ekranie plazmowym. W taki przypadku, nie bêdzie mo na sterowaæ amplitunerem przy pomocy pilota zdalnego sterowania jeœli wy³¹czony zostanie ekran plazmowy. 28
29 POD CZENIA Ekran plazmowy Pioneer - U ywaj 3-kr¹ kowego mini wtyku SR+ do po³¹czenia gniazd CONTROL IN amplitunera z CONTROL OUT ekranu plazmowego. Zanim bêdzie mo na korzystaæ z dodatkowych funkcji SR+, konieczne jest wykonanie kilku ustawieñ w amplitunerze. Patrz sekcja Korzystanie z trybu SR+ z ekranem plazmowym Pioneer na stronie 58. Odbiornik multimedialny Wejœcie video 1 Odtwarzacz DVD Ekran plazmowy Pioneer Wejœcie video 2 Odbiornik TV SAT Aby zyskaæ jak najwiêcej z po³¹czenia SR+, powinieneœ po³¹czyæ komponenty Ÿród³owe (odtwarzacz DVD itp.) w trochê odmienny sposób ni opisano to w tym rozdziale. Dla ka dego komponentu po³¹cz wyjœcie audio bezpoœrednio z ekranem plazmowym i pod³¹cz dÿwiêk do (analogowy lub cyfrowy) z amplitunerem. Uwaga: 3-kr¹ kowy przewód SR+ Pioneera dostêpny jest komercyjnie jako czêœæ o numerze ADE7095. Skontaktuj siê z dzia³añ obs³ugi Pioneer w celu uzyskania szczegó³owych informacji. Wejœcie dÿwiêku DVD Wejœcie dÿwiêku TV/SAT 29
30 NAZWY ELEMENTÓW Panel Przedni 1. STANDBY/ON STANDBY/ON prze³¹cza odbiornik pomiêdzy trybem czuwania i trybem operacyjnym. 2. Przyciski INPUT SELECT Wybieraj¹ Ÿród³o sygna³u wejœciowego. 3. Czujnik zdalnego sterowania Odbiera sygna³y z pilota zdalnego sterowania. 4. WskaŸnik MCACC Œwieci siê po dokonaniu procedury kalibracji akustycznej MCACC (strona 13) 5. ENTER 6. Pokrêt³o MULTI JOG Pokrêt³o MULTI JOG spe³nia wiele zadañ. U yj go aby wybieraæ opcje po przyciœniêciu TONE, QUICK SETUP, TUNER EDIT. 7. Pokrêt³o regulacji g³oœnoœci MASTER VOLUME. 8. Gniazdo s³uchawek S³u y pod³¹czeniu s³uchawek. 30
31 NAZWY ELEMENTÓW 9. Przyciski STATION (+/-) (strona 59) Wybiera ustawienia stacji podczas u ytkowania tunera. 10. Przyciski TUNING (+/-) (strona 59) Wybieraj¹ czêstotliwoœæ podczas u ytkowania tunera. 11. Przyciski LISTENING MODE STANDARD (strona 26) Naciœnij aby w ³¹czyæ funkcje standardowego dekodowania (Standard) oraz prze³¹czaæ pomiêdzy ró nymi trybami Pro Logic II. ADVANCED SURROUND (strona 39) U yj aby prze³¹czaæ pomiêdzy ró nymi trybami surround. STEREO/ DIRECT (strona 40) W³¹cza lub wy³¹cza odtwarzanie bezpoœrednie. Odtwarzanie bezpoœrednie omija kontrolery sygna³u i poziomy kana³u, tak by osi¹gn¹æ najbardziej wiern¹ reprodukcjê Ÿród³a dÿwiêku. 12. SIGNAL SELECT (strona 40) U yj aby wybraæ sygna³y wejœciowe. 13. MIDNIGHT/LOUDNESS (strona 43) Prze³¹cza na tryb ods³uchu Midnight lub Loudness. 14. Prze³¹cznik g³oœników SPEAKERS Prze³¹cza miêdzy aktywnoœci¹ g³oœników: A => B => A+B (strona 25) 15. SB CH MODE (strona 41) W³¹cza/wy³¹cza tryb kana³ tylny surround oraz tryb Virtual Surround Back. 16. TONE (strona 44) U yj tego przycisku aby dostaæ siê do kontrolerów poziomu basów i wysokich tonów, którymi mo esz operowaæ przy pomocy pokrêt³a MULTI JOG. 17. QUICK SETUP (strona 11) 18. Wejœcia VIDEO INPUT (strona 20) Patrz - Pod³¹czenia do terminalu video przedniego panelu. 19. DIGITAL IN (strona 20) Tylko VSX-D814. Patrz - Pod³¹czenia do terminalu video przedniego panelu 20. Wejœcie MCACC SETUP MIC (strona 13) Tylko VSX-D814. Pod³¹cz do tego gniazda dostarczony z urz¹dzeniem mikrofon, je eli chcesz korzystaæ z funkcji MCACC. 21. EON MODE (strona 64) U yj aby znaleÿæ ró nego rodzaju programy transmituj¹ce informacje o ruchu drogowym lub wiadomoœci (ta metoda przeszukiwania nazywana jest EON). 31
32 NAZWY ELEMENTÓW 22. PTY SEARCH (strona 64) S³u y do wyszukiwania ró nych rodzajówprogramów trybu RDS. 23. MPX (strona 59) Naciœnij, aby odbieradÿ przekaz radiowy w trybie MONO. 24. BAND (strona 59) Prze³¹cza miêdzy pasmami radiowymi AM i FM. 25. CLASS (strona 60) Prze³¹cza miêdzy trzema zakresami pamiêci stacji radiowych. 26. TUNER EDIT (strona 60) U yj aby zapamiêtaæ i nazwaæ stacjê. 32
33 NAZWY ELEMENTÓW Wyœwietlacz 1. WskaŸniki SIGNAL SELECT Œwiec¹ siê wskazuj¹c typ sygna³u wejœciowego przyporz¹dkowanego poszczególnemu komponentowi: AUTO: Œwieci siê kiedy w³¹czony jest sygna³ AUTO SB: W zale noœci od Ÿród³a, pali siê gdy odtwarzany jest materia³ z sygna³em kana³u tylnego surround. DIGITAL: Œwieci siê, kiedy zostanie wykryty cyfrowy sygna³ audio [DOLBY] DIGITAL - Œwieci siê kiedy zostanie wykryty sygna³ Dolby Digital ANALOG: Œwieci siê kiedy zostanie wykryty sygna³ analogowy DTS: Œwieci siê kiedy zostanie wykryte Ÿród³o dÿwiêku z sygna³em DTS 2. DTS Œwieci siê kiedy dekodowany jest sygna³ DTS (je eli tryb Standard odbiornika jest W³¹czony) 3. [DOLBY] DIGITAL Je eli tryb Standard odbiornika jest w³¹czony, œwieci siê podczas dekodowania sygna³u Dolby Digital. 4. [DOLBY] PRO LOGIC II (x) Je eli tryb STANDARD odbiornika jest w³¹czony, œwieci siê podczas dekodowania sygna³u Prologic II. (x) œwieci siê wskazuj¹c przetwarzanie Pro Logic IIx (strona 38). 5. VIR. SB Œwieci siê gdy w³¹czony jest virtual surround back 6. DIRECT Œwieci siê u ytkowane jest odtwarzanie bezpoœrednie (direct playback). Funkcja ta omija wszystkie efekty sygna³ów, balansu, DSP oraz Dolby Surround. 7. MIDNIGHT Œwieci siê podczas odtwarzania w trybie midnight. 8. SLEEP Pali siê gdy urz¹dzenie znajduje siê w trybie SLEEP 9. ATT Œwieci siê kiedy u ytkowana jest funkcja INPUT ATT, s³u ¹ca os³abieniu poziomu sygna³u wejœciowego (mo e byæ u ytkowana z sygna³em analogowym). 33
34 NAZWY ELEMENTÓW 10. WskaŸnik g³oœników Pokazuje aktualnie u ywany system g³oœnikowy. 11. EON Po ustawieniu trybu EON, wskaÿnik EON œwieci siê. Podczas odbioru tego typu stacji wskaÿnik mruga. 12. WskaŸnik O Pokazuje, eaktualnie odbierana stacja radiowa zawiera informacje EON. 13. RDS Œwieci siê podczas odbioru sygna³u RDS. 14. Wyœwietlacz znaków 15. Neo:6 Œwieci siê gdy amplituner pracuje w trybie NEO:6 (STANDARD). 16. ADV. SURR (Advanced Surround) Œwieci siê je eli zostanie wybrany jeden z modu³ów ods³uchiwania - Advanced Surround. 17. LOUDNESS Œwieci siê podczas odtwarzania w trybie Loudness. 18. WskaŸniki TUNERA STEREO: Œwieci siê podczas odbioru audycji stereo FM w trybie auto. MONO: Œwieci siê kiedy przy u yciu przycisku MPX ustawiony zosta³ tryb mono TUNED: Œwieci siê podczas odbierania audycji 19. Poziom Master Volume Pokazuje poziom g³oœnoœci. W --- db wskazuje poziom minimalny, a 0 db wskazuje poziom maksymalny. Informacja: W zale noœci od poziomu ustawieñ jakie s¹ wykonane dla ka dego kana³u, maksymalny poziom mo e wahaæ siê pomiêdzy 10 db oraz 0dB. Pilot zdalnego sterowania 1. RECEIVER Prze³¹cza pomiêdzy trybem czuwania a operacyjnym. 2. Klawisze funkcyjne Wybierz aby sterowaæ innymi komponentami. RECEIVER: Prze³¹cza pilota zdalnego sterowania do trybu obs³ugi amplitunera (s³u y do wyboru takich funkcji jak SLEEP, MCACC SETUP itd.). S³u y równie do konfiguracji dÿwiêku surround (strona 68). 3. Przyciski obs³ugi amplitunera STANDARD: Naciœnij aby w ³¹czyæ funkcje standardowego dekodowania (Standard) oraz prze³¹czaæ pomiêdzy ró nymi trybami Pro Logic II. 34
35 NAZWY ELEMENTÓW ADVANCED SURROUND: U yj aby prze³¹czaæ pomiêdzy ró nymi trybami surround. (strona 39) STEREO/ DIRECT: W³¹cza lub wy³¹cza odtwarzanie bezpoœrednie. Odtwarzanie bezpoœrednie omija kontrolery sygna³u i poziomy kana³u, tak by osi¹gn¹æ najbardziej wiern¹ reprodukcjê Ÿród³a dÿwiêku. (strona 40). MIDNIGHT/LOUDNESS: prze³¹cza w tryb loudness lub midnight. (strona 43). CH SELECT U yj tego przycisku do wyboru kana³u podczas konfiguracji brzmienia surround odbiornika. (strona 57). LEVEL (+/-) U yj aby ustawiæ poziomy brzmienia surround amplitunera. (strona 57). TEST TONE U yj aby wypróbowaæ dÿwiêki podczas konfiguracji brzmienia surround amplitunera. (strona 57). MUTE Przycisza dÿwiêk. EFFECT (+/-) U yj aby zwiêkszyæ lub zmniejszyæ iloœæ w ró nych modu³ach dÿwiêku lub zaawansowanych trybach ods³uchiwania. (strona 39) FL DIMMER Przycisk ten s³u y rozjaœnianiu lub zaciemnianiu fluorescencyjnego wyœwietlacza (FL). 4. MASTER VOLUME U yj MASTER VOLUME (+/-) aby ustawiæ ogólny poziom g³oœnoœci ods³uchiwania. 5. Przyciski sterowania amplitunerem i urz¹dzeniem zewnêtrznym. (Naciœnij najpierw koresponduj¹cy klawisz MULTI CONTROL aby mieæ dostêp). Steruj¹ funkcjami w zale noœci od obs³ugiwanego urz¹dzenia. TOP MENU (kontrola DVD): Wyœwietla g³ówne menu p³yty DVD. SR+: w³¹cza/wy³¹cza tryb SR+ (strona 58). AUDIO:Zmienia jêzyk audio odtwarzanej p³yty DVD. 35
36 NAZWY ELEMENTÓW MCACC SETUP: uruchamia wielokana³owy system kalibracji akustycznej (tylko VSX-D814). (strona 13) MENU: U yj aby wejœæ do ró nych menu powi¹zanych z odtwarzaczem DVD. INPUT ATT: obni a poziom analogowego sygna³u wejœciowego aby zapobiegaæ zniekszta³ceniom. T.EDIT: zapis i nazywanie stacji radiowych. Przywo³ywanie przez STATION +/- GUIDE: wyœwietla program cyfrowej TV SUBTITLE: Wyœwietla/zmienia napisy p³yty DVD SLEEP: uruchamia tryb SLEEP - ustawiasz czas po jakim urz¹dzenie siê wy³¹cza oraz przyciski TUNE +/- oraz ST. +/-, ENTER Przyciski oznaczone strza³kami u yj podczas konfiguracji systemu dÿwiêku surround. Przyciski te s¹ u ywane do kontroli opcji/ menu DVD oraz podczas wyszukiwania/wyboru ustawionych stacji radiowych. (strona 61) 7. Przyciski steruj¹ce urz¹dzeniem zewnêtrznym lub amplitunerem G³ówne przyciski (4, < itd. obs³uguj¹ urz¹dzenie zewnêtrzne po jego wybraniu przyciskami funkcyjnymi. Do przycisków tuner/dtv nad tymi przyciskami jest dostêp po naciœniêciu koresponduj¹cego przycisku funkcyjnego (TUNER, TV /SAT). RETURN Powraca do ostatniego wybranego ekranu podczas u ytkowania cyfrowej TV. BAND Prze³¹cza pasma AM/FM. (strona 59) DISPLAY Zmienia tryb wyœwietlacza miêdzy nazw¹ zapisanej stacji, czêstotliwoœci¹, a informacjami RDS w trakcie u ytkowania tunera. CLASS Prze³¹cza pomiêdzy trzema grupami ustawieñ stacji. (strona 59) MPX Naciœnij przycisk MPX, aby odbieraæ audycjê radiow¹ w trybie mono. Prze³¹cza pomiêdzy auto stereo oraz odbiorem audycji FM w trybie mono. Je eli sygna³ jest s³aby, prze³¹czenie na tryb mono poprawi jakoœæ dÿwiêku. (strona 60) D.ACCESS Daje bezpoœredni dostêp do stacji radiowej poprzez numer stacji. (strona 59) 8. Klawisze numeryczne. Pozwalaj¹ na bezpoœredni dostêp do stacji radiowej, œcie ki CD, DVD. (strona 59) 9. CHANNEL +/- Wybiera kana³y podczas korzystania z magnetowidu lub nagrywarki DVD. 36
