1 AKTUALIZACJA PROJEKTU ZAŁOŻEŃ DO PLANU ZAOPATRZENIA W CIEPŁO, ENERGIĘ ELEKTRYCZNĄ I PALIWA GAZOWE DLA MIASTA KATOWICE Część 07 Systemy ciepłownicze

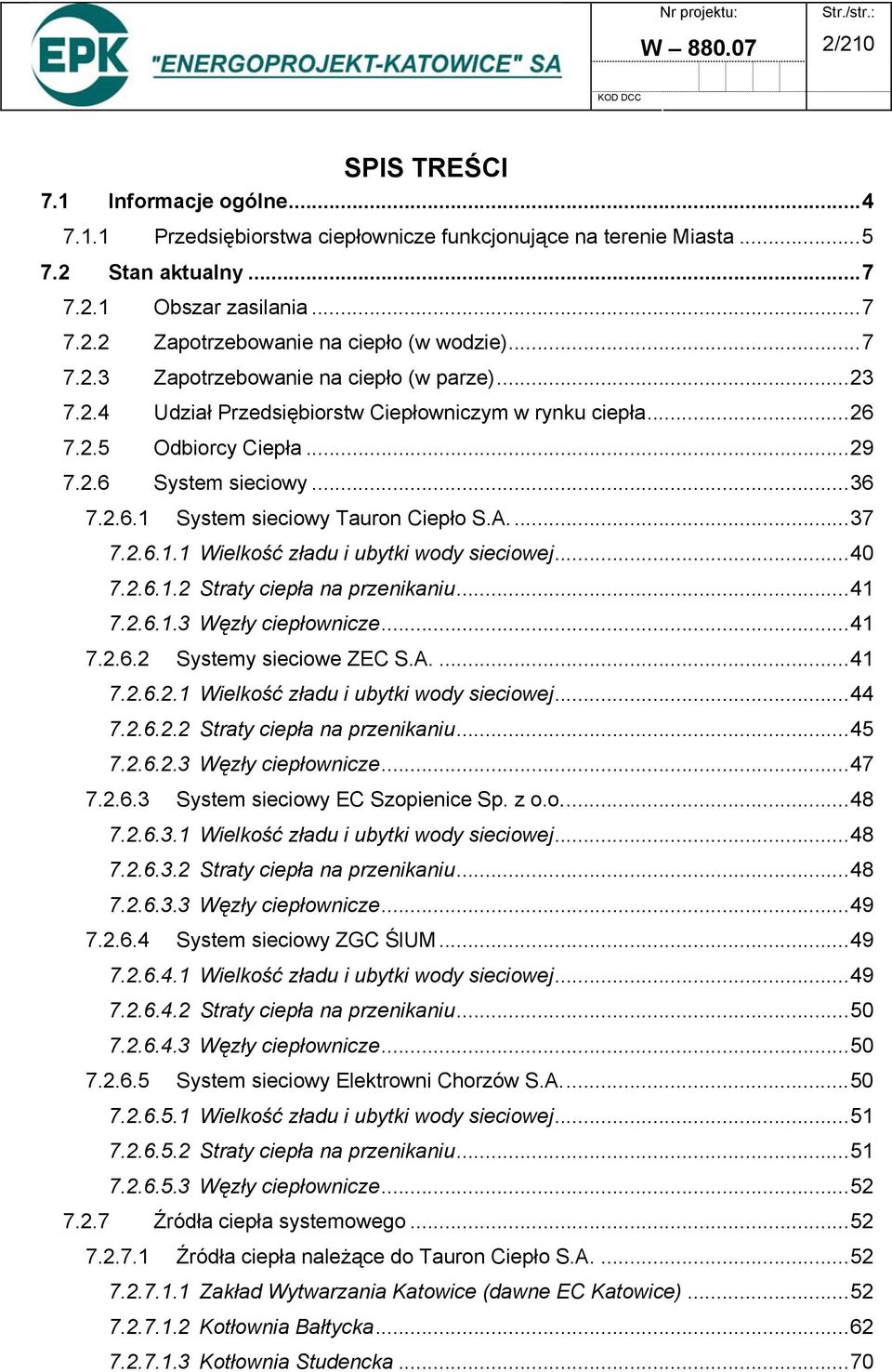

2 W /210 SPIS TREŚCI 7.1 Informacje ogólne Przedsiębiorstwa ciepłownicze funkcjonujące na terenie Miasta Stan aktualny Obszar zasilania Zapotrzebowanie na ciepło (w wodzie) Zapotrzebowanie na ciepło (w parze) Udział Przedsiębiorstw Ciepłowniczym w rynku ciepła Odbiorcy Ciepła System sieciowy System sieciowy Tauron Ciepło S.A Wielkość zładu i ubytki wody sieciowej Straty ciepła na przenikaniu Węzły ciepłownicze Systemy sieciowe ZEC S.A Wielkość zładu i ubytki wody sieciowej Straty ciepła na przenikaniu Węzły ciepłownicze System sieciowy EC Szopienice Sp. z o.o Wielkość zładu i ubytki wody sieciowej Straty ciepła na przenikaniu Węzły ciepłownicze System sieciowy ZGC ŚlUM Wielkość zładu i ubytki wody sieciowej Straty ciepła na przenikaniu Węzły ciepłownicze System sieciowy Elektrowni Chorzów S.A Wielkość zładu i ubytki wody sieciowej Straty ciepła na przenikaniu Węzły ciepłownicze Źródła ciepła systemowego Źródła ciepła należące do Tauron Ciepło S.A Zakład Wytwarzania Katowice (dawne EC Katowice) Kotłownia Bałtycka Kotłownia Studencka...70

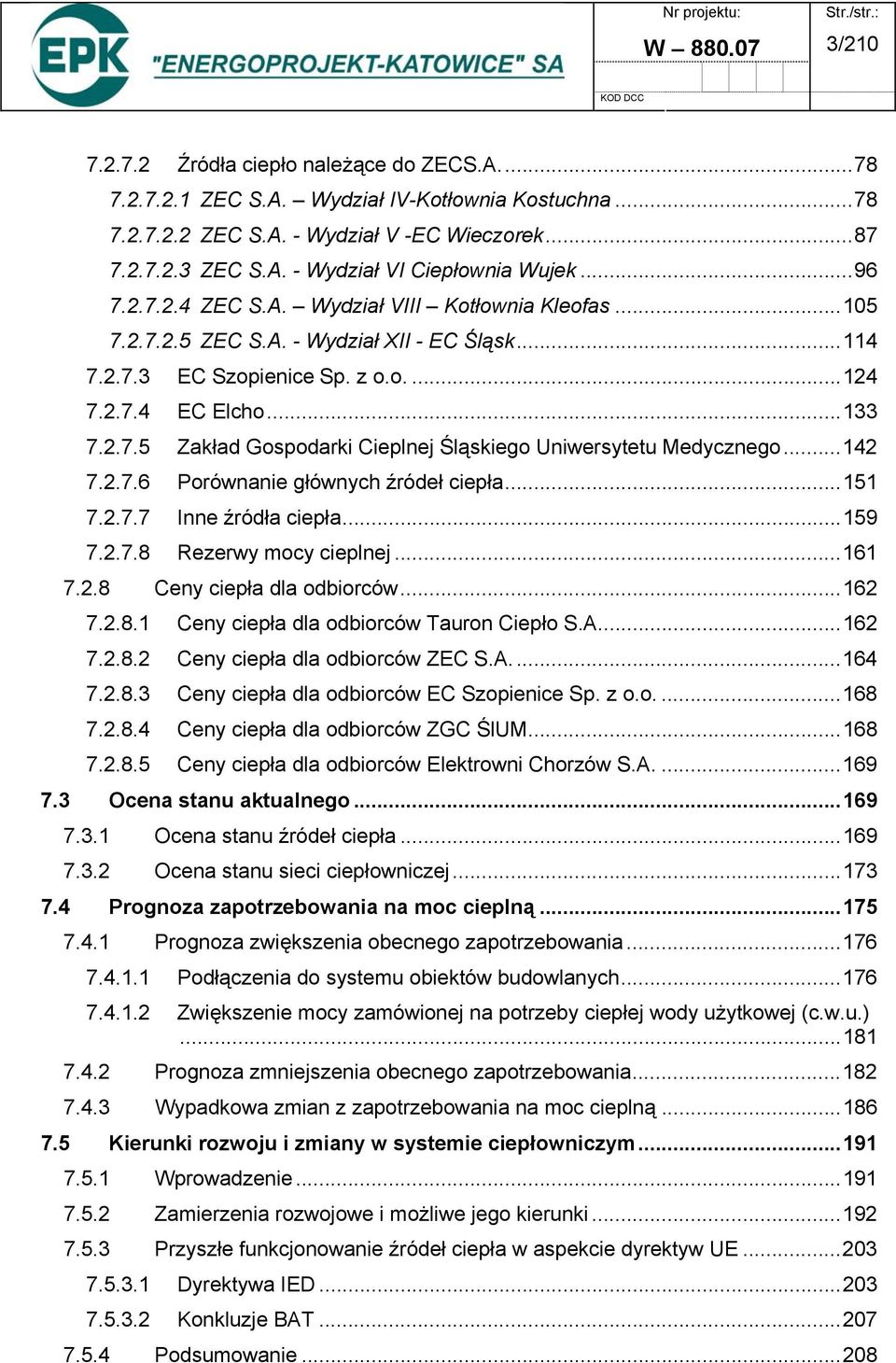

3 W / Źródła ciepło należące do ZECS.A ZEC S.A. Wydział IV-Kotłownia Kostuchna ZEC S.A. - Wydział V -EC Wieczorek ZEC S.A. - Wydział VI Ciepłownia Wujek ZEC S.A. Wydział VIII Kotłownia Kleofas ZEC S.A. - Wydział XII - EC Śląsk EC Szopienice Sp. z o.o EC Elcho Zakład Gospodarki Cieplnej Śląskiego Uniwersytetu Medycznego Porównanie głównych źródeł ciepła Inne źródła ciepła Rezerwy mocy cieplnej Ceny ciepła dla odbiorców Ceny ciepła dla odbiorców Tauron Ciepło S.A Ceny ciepła dla odbiorców ZEC S.A Ceny ciepła dla odbiorców EC Szopienice Sp. z o.o Ceny ciepła dla odbiorców ZGC ŚlUM Ceny ciepła dla odbiorców Elektrowni Chorzów S.A Ocena stanu aktualnego Ocena stanu źródeł ciepła Ocena stanu sieci ciepłowniczej Prognoza zapotrzebowania na moc cieplną Prognoza zwiększenia obecnego zapotrzebowania Podłączenia do systemu obiektów budowlanych Zwiększenie mocy zamówionej na potrzeby ciepłej wody użytkowej (c.w.u.) Prognoza zmniejszenia obecnego zapotrzebowania Wypadkowa zmian z zapotrzebowania na moc cieplną Kierunki rozwoju i zmiany w systemie ciepłowniczym Wprowadzenie Zamierzenia rozwojowe i możliwe jego kierunki Przyszłe funkcjonowanie źródeł ciepła w aspekcie dyrektyw UE Dyrektywa IED Konkluzje BAT Podsumowanie...208

4 W / Informacje ogólne Na terenie miasta Katowice funkcjonuje kilka systemów ciepłowniczych. Największy system ciepłowniczy zarządzany jest przez spółkę Tauron Ciepło S.A., która realizuje dostawy ciepła nie tylko do odbiorców z terenu miasta Katowice, ale i jednocześnie do 16 innych miejscowości sąsiadujących. Prawie wszystkie systemy dostaw ciepła do tych miast są ze sobą połączone. Na terenie największego źródła wytwórczego, ZW Katowice, należącego właśnie do spółki Tauron Ciepło S.A., oprócz ciepła produkowana jest również, energia elektryczna, wytwarzana w kogeneracji, która kierowana jest do systemu elektroenergetycznego. Drugą największą spółką ciepłowniczą funkcjonującą na terenie Miasta jest ZEC S.A., która jest właścicielem 100% akcji EC Szopienice. Produkcja energii elektrycznej w kogeneracji występuje w EC Szopienice Sp. z o.o. i EC ZEC S.A. Wieczorek. Na terenie miasta Katowice wyróżniamy ponadto kotłownie lokalne należące do spółki Tauron Ciepło S.A., a także niezależny Zakład Utylizacji Odpadów, będący jednostką organizacyjną miasta Katowice. Systemy ciepłownicze na terenie miasta Katowice składają się ze: źródeł ciepła systemowego, systemów przesyłowych, w których w skład wchodzą: sieci ciepłownicze wodne, sieci ciepłownicze parowe, węzły cieplne. Systemy ciepłownicze zaspokajają potrzeby swoich odbiorców przede wszystkim za pomocą gorącej wody w zakresie centralnego ogrzewania, przygotowania ciepłej wody użytkowej, wentylacji i technologii. Na terenie miasta Katowice występują ponadto odbiorcy pary technologicznej produkowanej w źródłach ciepła: Kotłownia ZEC S.A. Kostuchna, EC Szopienice Sp. z o.o., ZGC ŚlUM. Szczegółowe obliczenia oraz zestawienia dotyczące stanu istniejącego oraz prognozowanych zmian w zakresie mocy zamówionej z systemów ciepłowniczych zostały wykonane w podziale na obszary bilansowe, zgodnie z opisem zawartym w części 04 niniejszego opracowania.

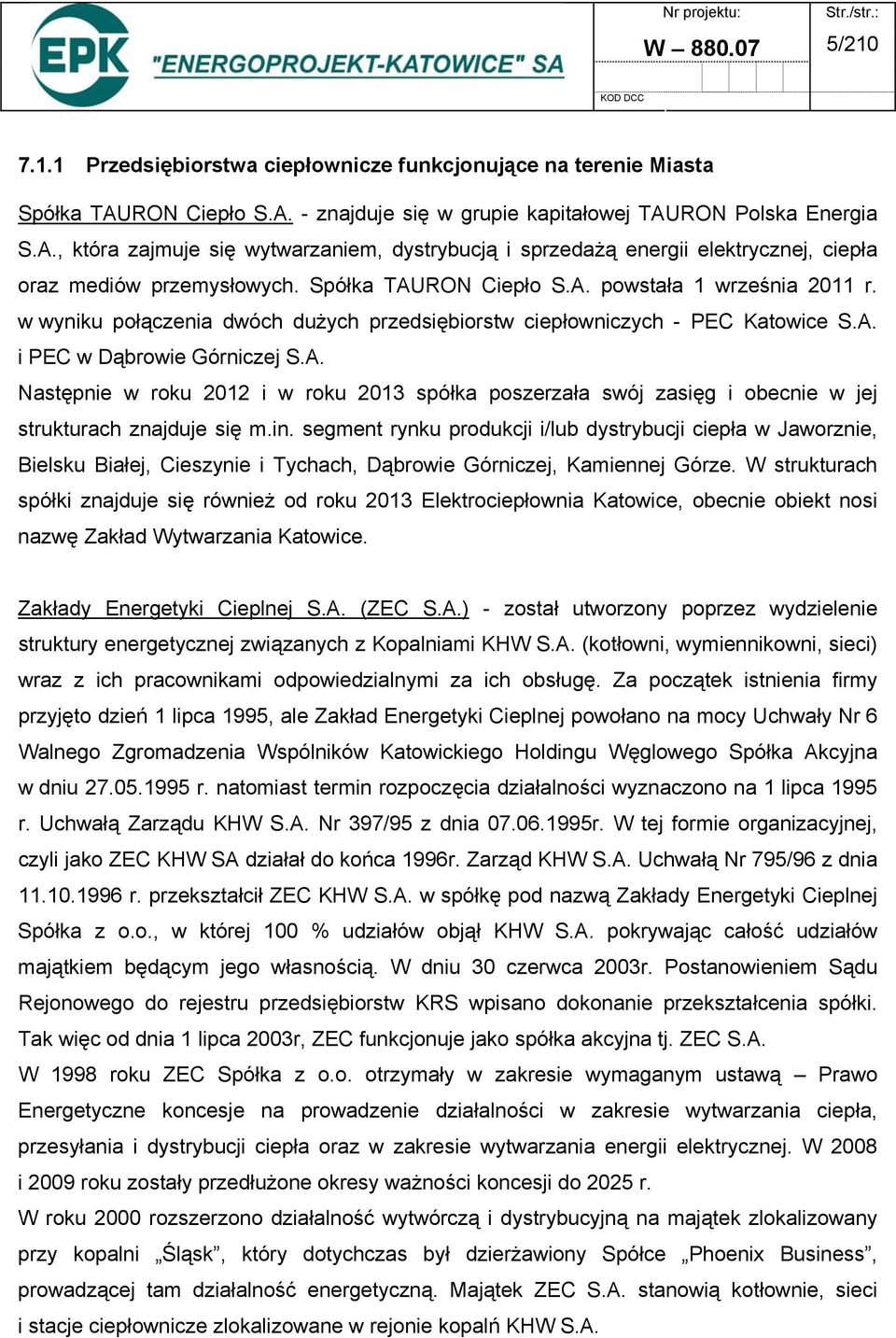

5 W / Przedsiębiorstwa ciepłownicze funkcjonujące na terenie Miasta Spółka TAURON Ciepło S.A. - znajduje się w grupie kapitałowej TAURON Polska Energia S.A., która zajmuje się wytwarzaniem, dystrybucją i sprzedażą energii elektrycznej, ciepła oraz mediów przemysłowych. Spółka TAURON Ciepło S.A. powstała 1 września 2011 r. w wyniku połączenia dwóch dużych przedsiębiorstw ciepłowniczych - PEC Katowice S.A. i PEC w Dąbrowie Górniczej S.A. Następnie w roku 2012 i w roku 2013 spółka poszerzała swój zasięg i obecnie w jej strukturach znajduje się m.in. segment rynku produkcji i/lub dystrybucji ciepła w Jaworznie, Bielsku Białej, Cieszynie i Tychach, Dąbrowie Górniczej, Kamiennej Górze. W strukturach spółki znajduje się również od roku 2013 Elektrociepłownia Katowice, obecnie obiekt nosi nazwę Zakład Wytwarzania Katowice. Zakłady Energetyki Cieplnej S.A. (ZEC S.A.) - został utworzony poprzez wydzielenie struktury energetycznej związanych z Kopalniami KHW S.A. (kotłowni, wymiennikowni, sieci) wraz z ich pracownikami odpowiedzialnymi za ich obsługę. Za początek istnienia firmy przyjęto dzień 1 lipca 1995, ale Zakład Energetyki Cieplnej powołano na mocy Uchwały Nr 6 Walnego Zgromadzenia Wspólników Katowickiego Holdingu Węglowego Spółka Akcyjna w dniu r. natomiast termin rozpoczęcia działalności wyznaczono na 1 lipca 1995 r. Uchwałą Zarządu KHW S.A. Nr 397/95 z dnia r. W tej formie organizacyjnej, czyli jako ZEC KHW SA działał do końca 1996r. Zarząd KHW S.A. Uchwałą Nr 795/96 z dnia r. przekształcił ZEC KHW S.A. w spółkę pod nazwą Zakłady Energetyki Cieplnej Spółka z o.o., w której 100 % udziałów objął KHW S.A. pokrywając całość udziałów majątkiem będącym jego własnością. W dniu 30 czerwca 2003r. Postanowieniem Sądu Rejonowego do rejestru przedsiębiorstw KRS wpisano dokonanie przekształcenia spółki. Tak więc od dnia 1 lipca 2003r, ZEC funkcjonuje jako spółka akcyjna tj. ZEC S.A. W 1998 roku ZEC Spółka z o.o. otrzymały w zakresie wymaganym ustawą Prawo Energetyczne koncesje na prowadzenie działalności w zakresie wytwarzania ciepła, przesyłania i dystrybucji ciepła oraz w zakresie wytwarzania energii elektrycznej. W 2008 i 2009 roku zostały przedłużone okresy ważności koncesji do 2025 r. W roku 2000 rozszerzono działalność wytwórczą i dystrybucyjną na majątek zlokalizowany przy kopalni Śląsk, który dotychczas był dzierżawiony Spółce Phoenix Business, prowadzącej tam działalność energetyczną. Majątek ZEC S.A. stanowią kotłownie, sieci i stacje ciepłownicze zlokalizowane w rejonie kopalń KHW S.A.

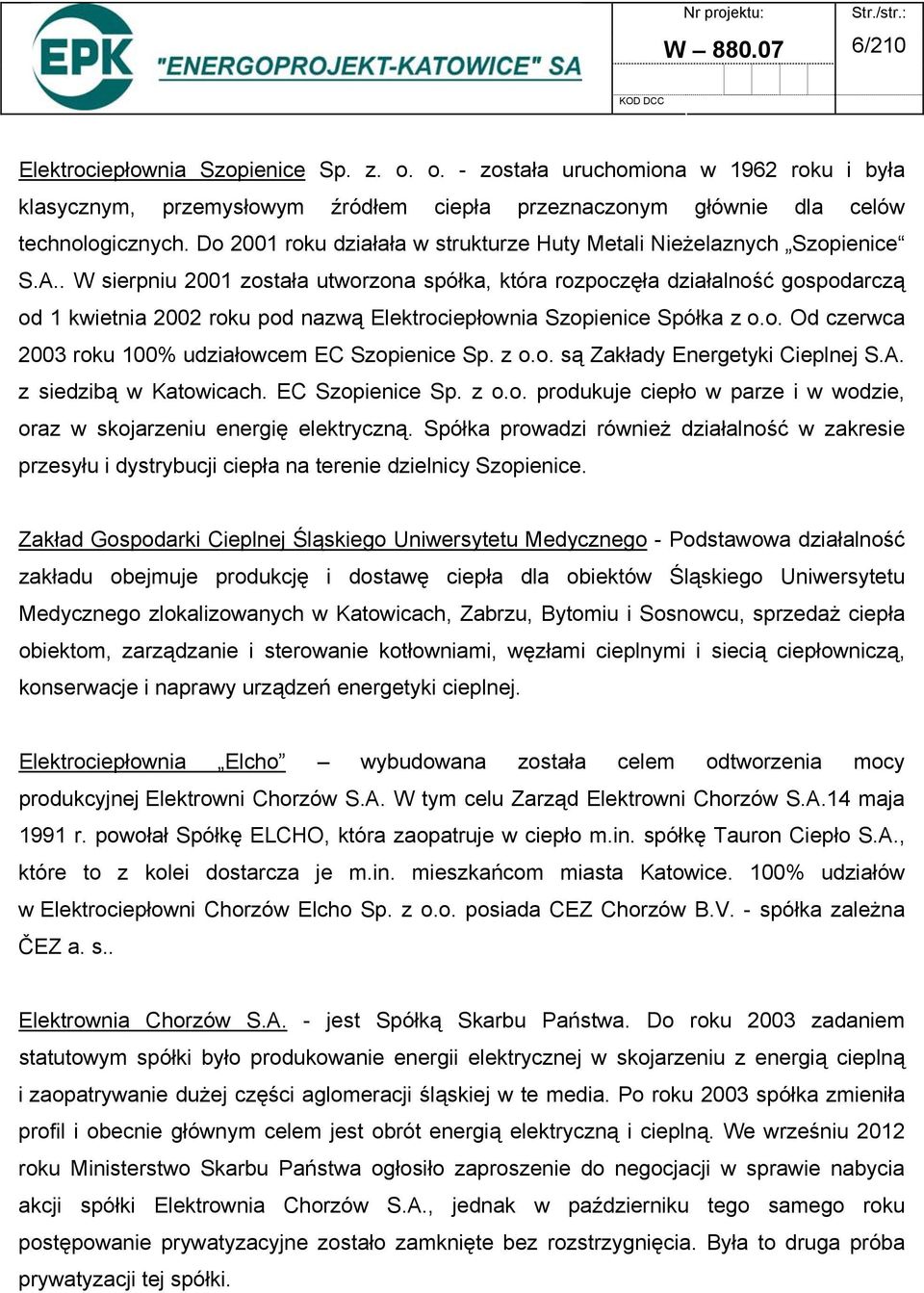

6 W /210 Elektrociepłownia Szopienice Sp. z. o. o. - została uruchomiona w 1962 roku i była klasycznym, przemysłowym źródłem ciepła przeznaczonym głównie dla celów technologicznych. Do 2001 roku działała w strukturze Huty Metali Nieżelaznych Szopienice S.A.. W sierpniu 2001 została utworzona spółka, która rozpoczęła działalność gospodarczą od 1 kwietnia 2002 roku pod nazwą Elektrociepłownia Szopienice Spółka z o.o. Od czerwca 2003 roku 100% udziałowcem EC Szopienice Sp. z o.o. są Zakłady Energetyki Cieplnej S.A. z siedzibą w Katowicach. EC Szopienice Sp. z o.o. produkuje ciepło w parze i w wodzie, oraz w skojarzeniu energię elektryczną. Spółka prowadzi również działalność w zakresie przesyłu i dystrybucji ciepła na terenie dzielnicy Szopienice. Zakład Gospodarki Cieplnej Śląskiego Uniwersytetu Medycznego - Podstawowa działalność zakładu obejmuje produkcję i dostawę ciepła dla obiektów Śląskiego Uniwersytetu Medycznego zlokalizowanych w Katowicach, Zabrzu, Bytomiu i Sosnowcu, sprzedaż ciepła obiektom, zarządzanie i sterowanie kotłowniami, węzłami cieplnymi i siecią ciepłowniczą, konserwacje i naprawy urządzeń energetyki cieplnej. Elektrociepłownia Elcho wybudowana została celem odtworzenia mocy produkcyjnej Elektrowni Chorzów S.A. W tym celu Zarząd Elektrowni Chorzów S.A.14 maja 1991 r. powołał Spółkę ELCHO, która zaopatruje w ciepło m.in. spółkę Tauron Ciepło S.A., które to z kolei dostarcza je m.in. mieszkańcom miasta Katowice. 100% udziałów w Elektrociepłowni Chorzów Elcho Sp. z o.o. posiada CEZ Chorzów B.V. - spółka zależna ČEZ a. s.. Elektrownia Chorzów S.A. - jest Spółką Skarbu Państwa. Do roku 2003 zadaniem statutowym spółki było produkowanie energii elektrycznej w skojarzeniu z energią cieplną i zaopatrywanie dużej części aglomeracji śląskiej w te media. Po roku 2003 spółka zmieniła profil i obecnie głównym celem jest obrót energią elektryczną i cieplną. We wrześniu 2012 roku Ministerstwo Skarbu Państwa ogłosiło zaproszenie do negocjacji w sprawie nabycia akcji spółki Elektrownia Chorzów S.A., jednak w październiku tego samego roku postępowanie prywatyzacyjne zostało zamknięte bez rozstrzygnięcia. Była to druga próba prywatyzacji tej spółki.

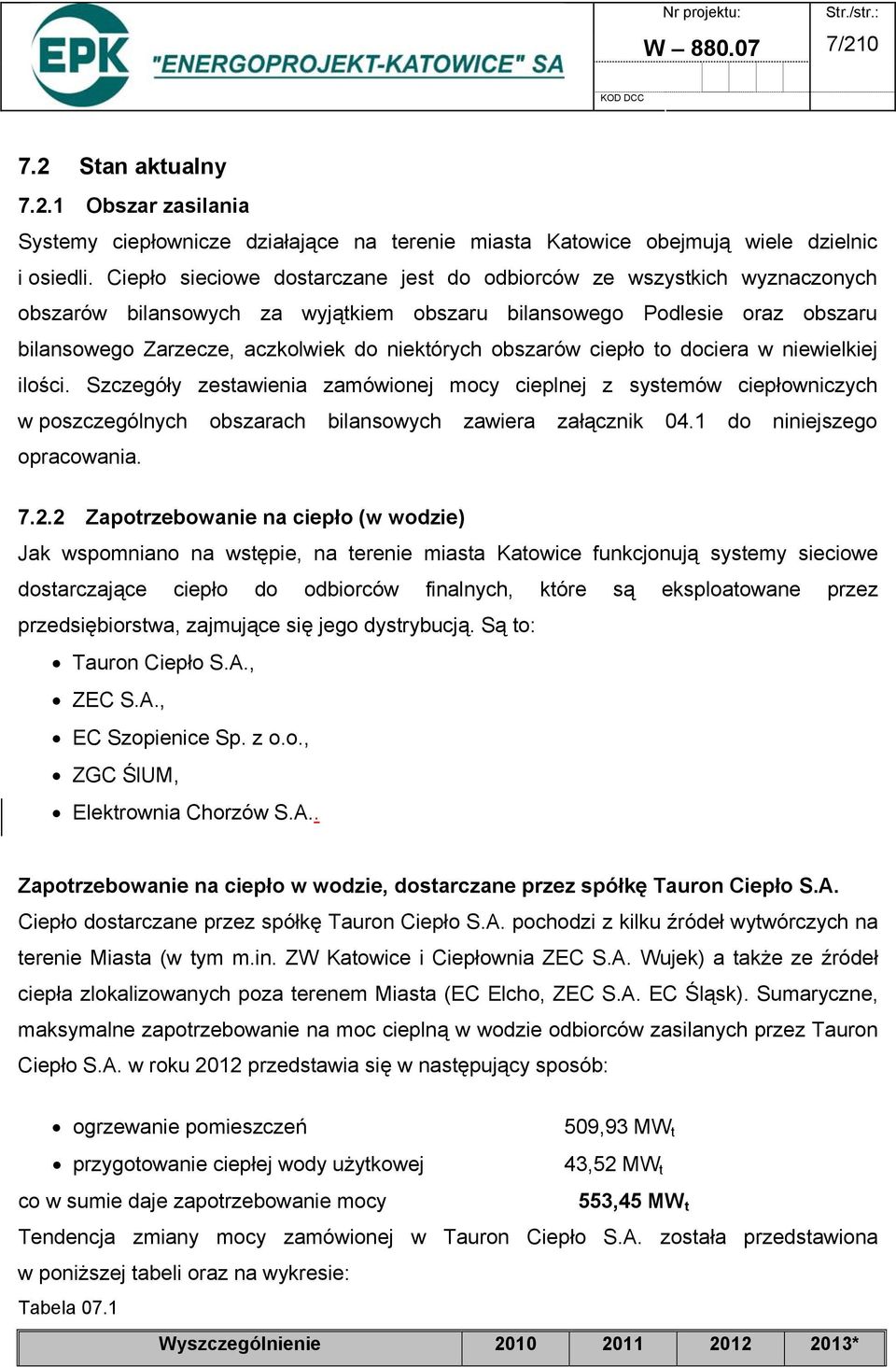

7 W / Stan aktualny Obszar zasilania Systemy ciepłownicze działające na terenie miasta Katowice obejmują wiele dzielnic i osiedli. Ciepło sieciowe dostarczane jest do odbiorców ze wszystkich wyznaczonych obszarów bilansowych za wyjątkiem obszaru bilansowego Podlesie oraz obszaru bilansowego Zarzecze, aczkolwiek do niektórych obszarów ciepło to dociera w niewielkiej ilości. Szczegóły zestawienia zamówionej mocy cieplnej z systemów ciepłowniczych w poszczególnych obszarach bilansowych zawiera załącznik 04.1 do niniejszego opracowania Zapotrzebowanie na ciepło (w wodzie) Jak wspomniano na wstępie, na terenie miasta Katowice funkcjonują systemy sieciowe dostarczające ciepło do odbiorców finalnych, które są eksploatowane przez przedsiębiorstwa, zajmujące się jego dystrybucją. Są to: Tauron Ciepło S.A., ZEC S.A., EC Szopienice Sp. z o.o., ZGC ŚlUM, Elektrownia Chorzów S.A.. Zapotrzebowanie na ciepło w wodzie, dostarczane przez spółkę Tauron Ciepło S.A. Ciepło dostarczane przez spółkę Tauron Ciepło S.A. pochodzi z kilku źródeł wytwórczych na terenie Miasta (w tym m.in. ZW Katowice i Ciepłownia ZEC S.A. Wujek) a także ze źródeł ciepła zlokalizowanych poza terenem Miasta (EC Elcho, ZEC S.A. EC Śląsk). Sumaryczne, maksymalne zapotrzebowanie na moc cieplną w wodzie odbiorców zasilanych przez Tauron Ciepło S.A. w roku 2012 przedstawia się w następujący sposób: ogrzewanie pomieszczeń 509,93 MW t przygotowanie ciepłej wody użytkowej 43,52 MW t co w sumie daje zapotrzebowanie mocy 553,45 MW t Tendencja zmiany mocy zamówionej w Tauron Ciepło S.A. została przedstawiona w poniższej tabeli oraz na wykresie: Tabela 07.1 Wyszczególnienie *

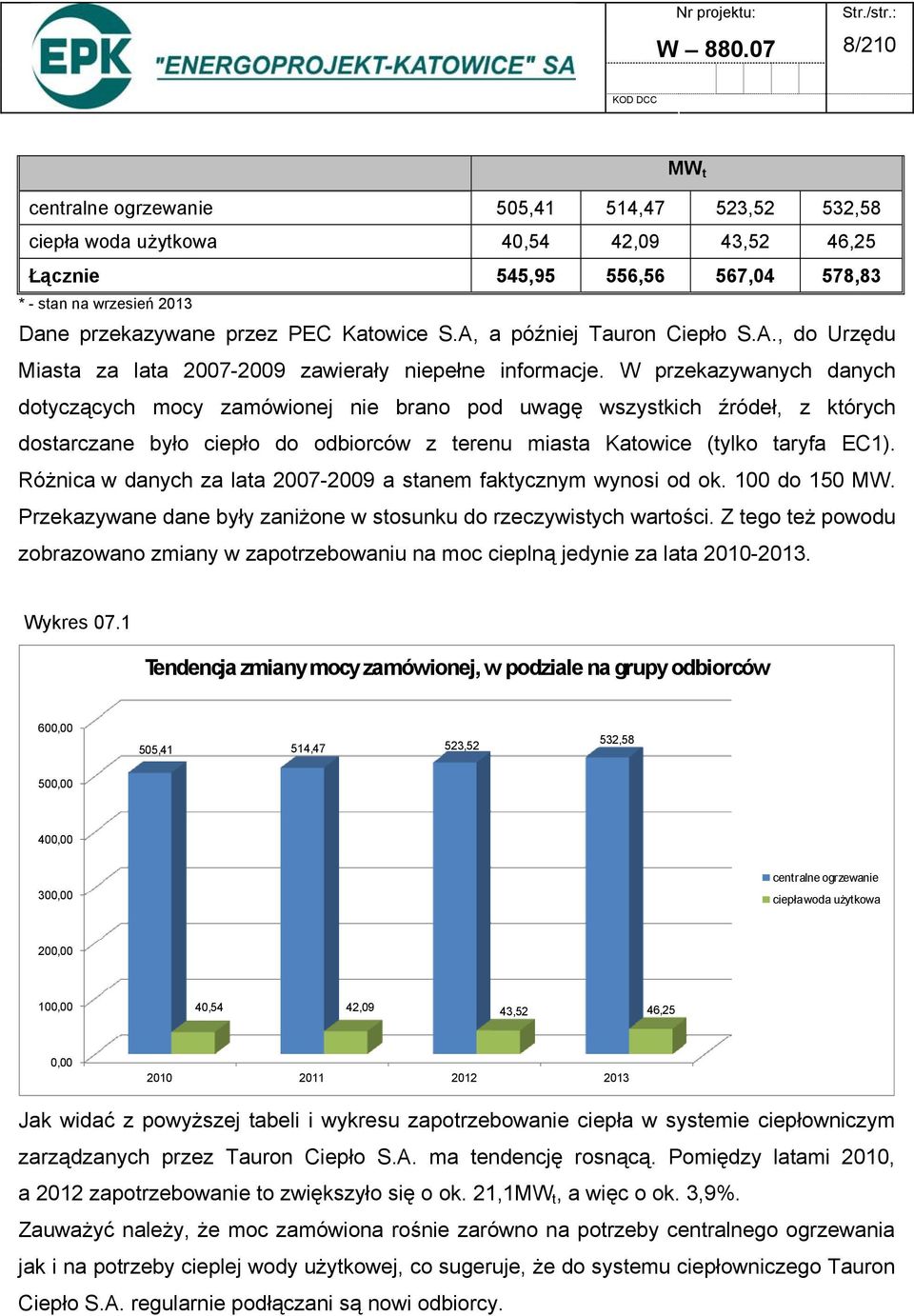

8 W /210 MW t centralne ogrzewanie 505,41 514,47 523,52 532,58 ciepła woda użytkowa 40,54 42,09 43,52 46,25 Łącznie 545,95 556,56 567,04 578,83 * - stan na wrzesień 2013 Dane przekazywane przez PEC Katowice S.A, a później Tauron Ciepło S.A., do Urzędu Miasta za lata zawierały niepełne informacje. W przekazywanych danych dotyczących mocy zamówionej nie brano pod uwagę wszystkich źródeł, z których dostarczane było ciepło do odbiorców z terenu miasta Katowice (tylko taryfa EC1). Różnica w danych za lata a stanem faktycznym wynosi od ok. 100 do 150 MW. Przekazywane dane były zaniżone w stosunku do rzeczywistych wartości. Z tego też powodu zobrazowano zmiany w zapotrzebowaniu na moc cieplną jedynie za lata Wykres 07.1 Tendencja zmiany mocy zamówionej, w podziale na grupy odbiorców 600,00 505,41 514,47 523,52 532,58 500,00 400,00 300,00 centralne ogrzewanie ciepła woda użytkowa 200,00 100,00 40,54 42,09 43,52 46,25 0, Jak widać z powyższej tabeli i wykresu zapotrzebowanie ciepła w systemie ciepłowniczym zarządzanych przez Tauron Ciepło S.A. ma tendencję rosnącą. Pomiędzy latami 2010, a 2012 zapotrzebowanie to zwiększyło się o ok. 21,1MW t, a więc o ok. 3,9%. Zauważyć należy, że moc zamówiona rośnie zarówno na potrzeby centralnego ogrzewania jak i na potrzeby cieplej wody użytkowej, co sugeruje, że do systemu ciepłowniczego Tauron Ciepło S.A. regularnie podłączani są nowi odbiorcy.

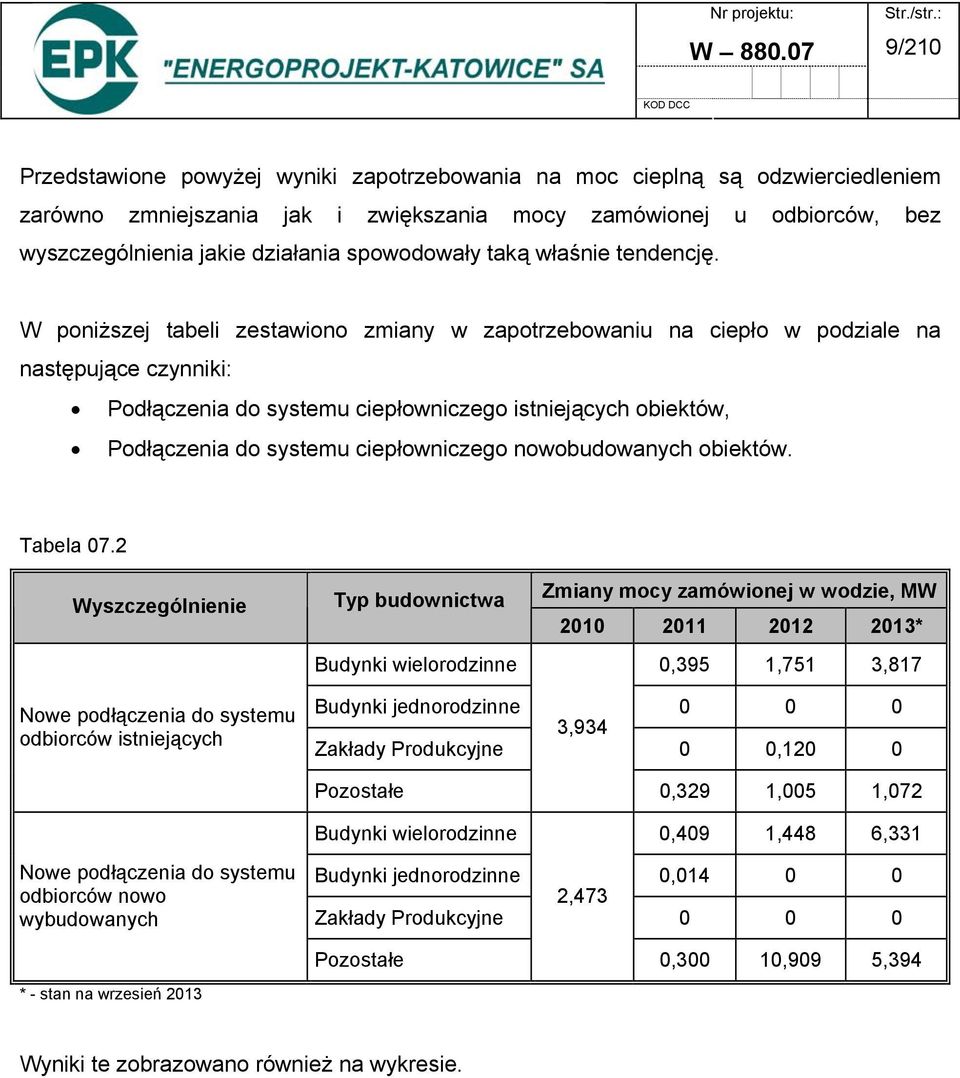

9 W /210 Przedstawione powyżej wyniki zapotrzebowania na moc cieplną są odzwierciedleniem zarówno zmniejszania jak i zwiększania mocy zamówionej u odbiorców, bez wyszczególnienia jakie działania spowodowały taką właśnie tendencję. W poniższej tabeli zestawiono zmiany w zapotrzebowaniu na ciepło w podziale na następujące czynniki: Podłączenia do systemu ciepłowniczego istniejących obiektów, Podłączenia do systemu ciepłowniczego nowobudowanych obiektów. Tabela 07.2 Wyszczególnienie Nowe podłączenia do systemu odbiorców istniejących Typ budownictwa Zmiany mocy zamówionej w wodzie, MW * Budynki wielorodzinne 0,395 1,751 3,817 Budynki jednorodzinne ,934 Zakłady Produkcyjne 0 0,120 0 Pozostałe 0,329 1,005 1,072 Budynki wielorodzinne 0,409 1,448 6,331 Nowe podłączenia do systemu odbiorców nowo wybudowanych Budynki jednorodzinne 2,473 0, Zakłady Produkcyjne * - stan na wrzesień 2013 Pozostałe 0,300 10,909 5,394 Wyniki te zobrazowano również na wykresie.

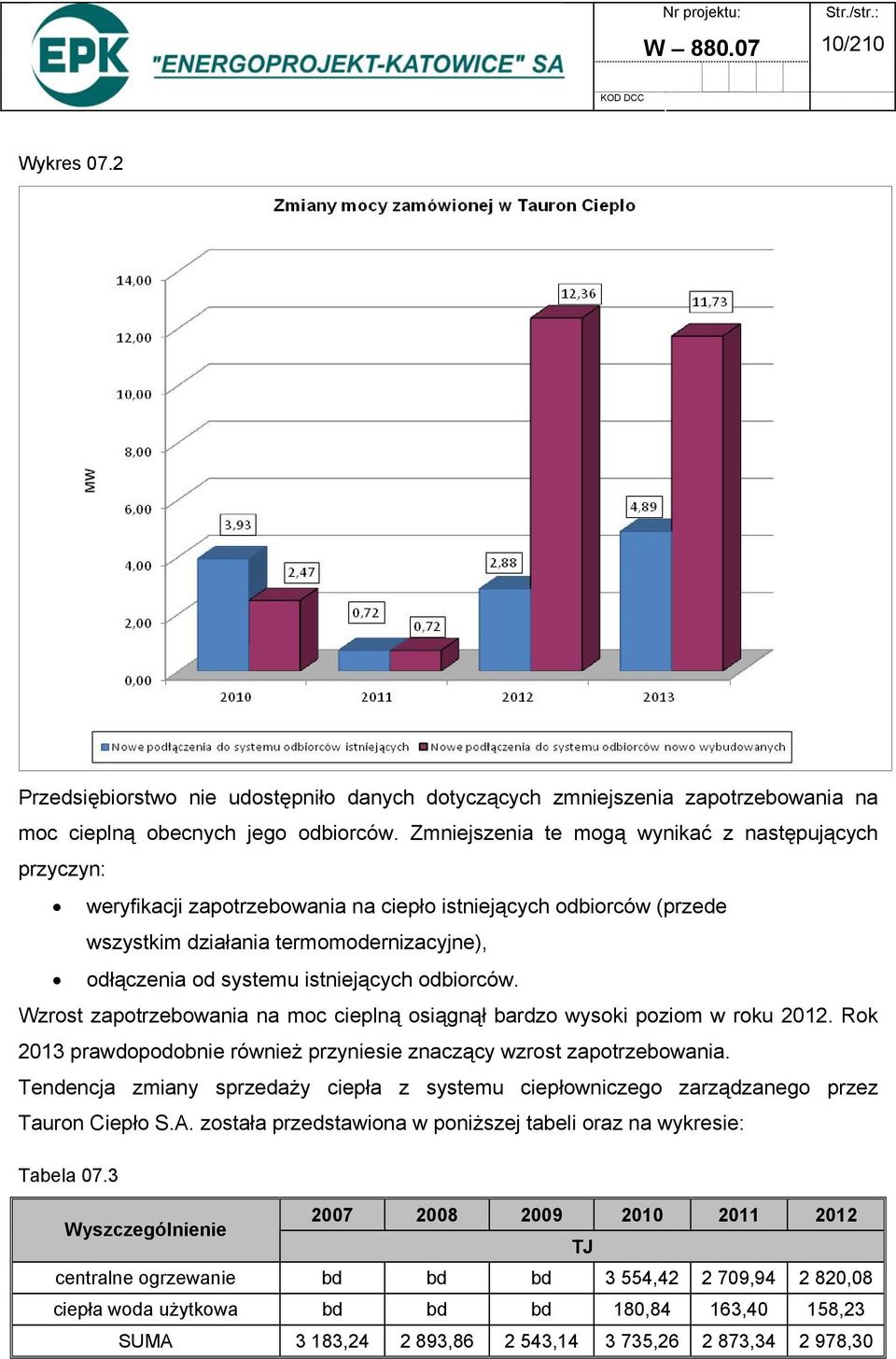

10 W /210 Wykres 07.2 Przedsiębiorstwo nie udostępniło danych dotyczących zmniejszenia zapotrzebowania na moc cieplną obecnych jego odbiorców. Zmniejszenia te mogą wynikać z następujących przyczyn: weryfikacji zapotrzebowania na ciepło istniejących odbiorców (przede wszystkim działania termomodernizacyjne), odłączenia od systemu istniejących odbiorców. Wzrost zapotrzebowania na moc cieplną osiągnął bardzo wysoki poziom w roku Rok 2013 prawdopodobnie również przyniesie znaczący wzrost zapotrzebowania. Tendencja zmiany sprzedaży ciepła z systemu ciepłowniczego zarządzanego przez Tauron Ciepło S.A. została przedstawiona w poniższej tabeli oraz na wykresie: Tabela 07.3 Wyszczególnienie TJ centralne ogrzewanie bd bd bd 3 554, , ,08 ciepła woda użytkowa bd bd bd 180,84 163,40 158,23 SUMA 3 183, , , , , ,30

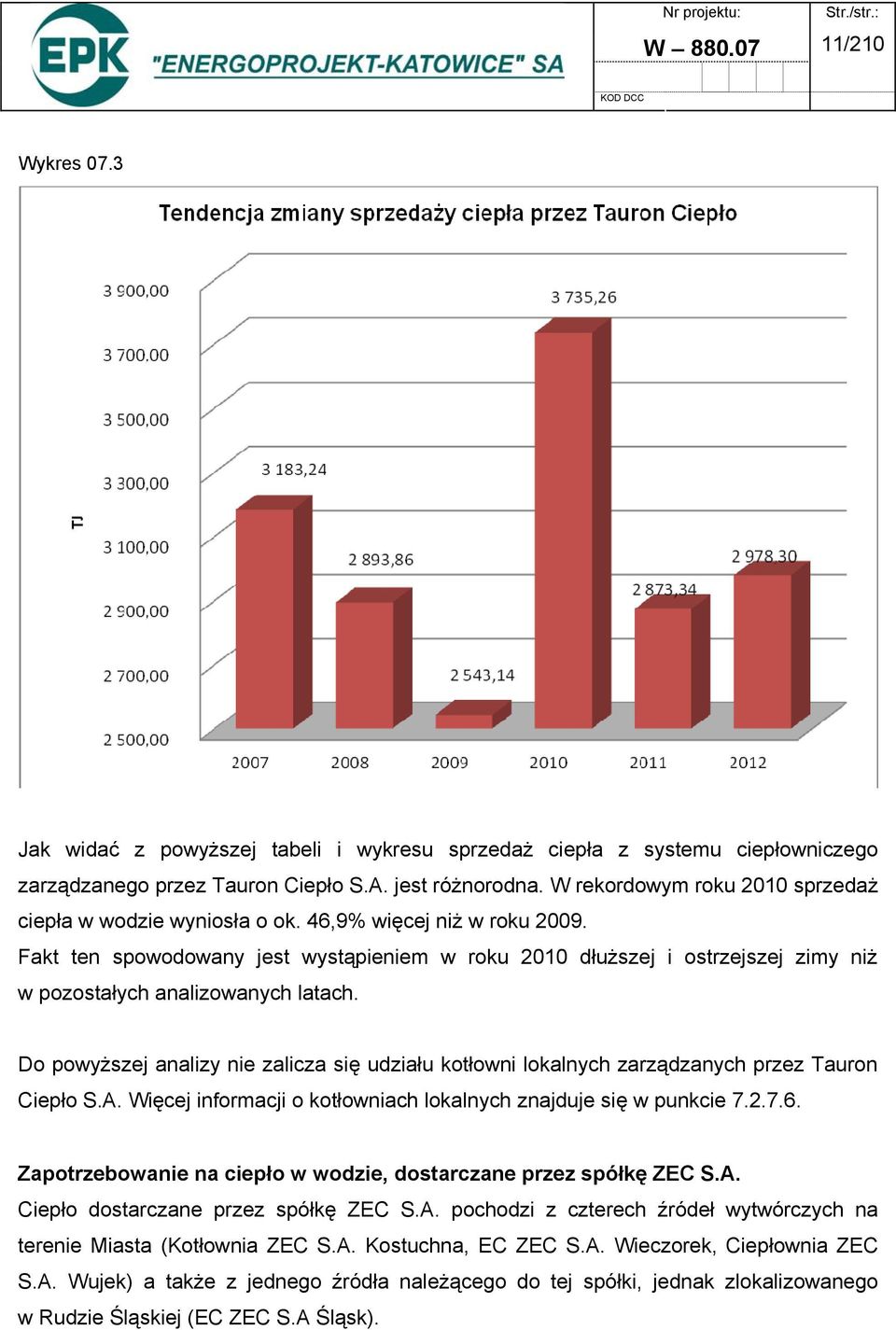

11 W /210 Wykres 07.3 Jak widać z powyższej tabeli i wykresu sprzedaż ciepła z systemu ciepłowniczego zarządzanego przez Tauron Ciepło S.A. jest różnorodna. W rekordowym roku 2010 sprzedaż ciepła w wodzie wyniosła o ok. 46,9% więcej niż w roku Fakt ten spowodowany jest wystąpieniem w roku 2010 dłuższej i ostrzejszej zimy niż w pozostałych analizowanych latach. Do powyższej analizy nie zalicza się udziału kotłowni lokalnych zarządzanych przez Tauron Ciepło S.A. Więcej informacji o kotłowniach lokalnych znajduje się w punkcie Zapotrzebowanie na ciepło w wodzie, dostarczane przez spółkę ZEC S.A. Ciepło dostarczane przez spółkę ZEC S.A. pochodzi z czterech źródeł wytwórczych na terenie Miasta (Kotłownia ZEC S.A. Kostuchna, EC ZEC S.A. Wieczorek, Ciepłownia ZEC S.A. Wujek) a także z jednego źródła należącego do tej spółki, jednak zlokalizowanego w Rudzie Śląskiej (EC ZEC S.A Śląsk).

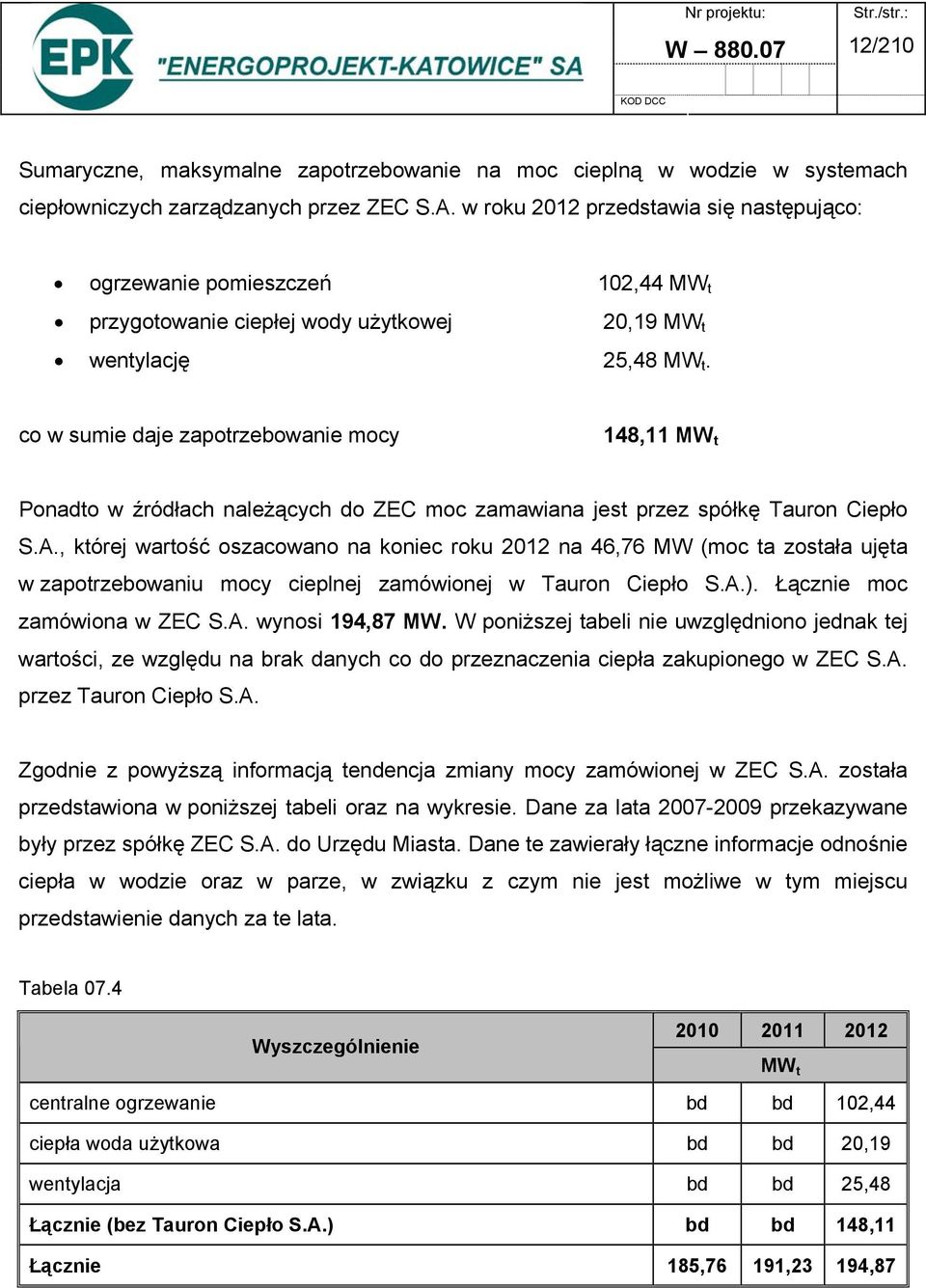

12 W /210 Sumaryczne, maksymalne zapotrzebowanie na moc cieplną w wodzie w systemach ciepłowniczych zarządzanych przez ZEC S.A. w roku 2012 przedstawia się następująco: ogrzewanie pomieszczeń 102,44 MW t przygotowanie ciepłej wody użytkowej 20,19 MW t wentylację 25,48 MW t. co w sumie daje zapotrzebowanie mocy 148,11 MW t Ponadto w źródłach należących do ZEC moc zamawiana jest przez spółkę Tauron Ciepło S.A., której wartość oszacowano na koniec roku 2012 na 46,76 MW (moc ta została ujęta w zapotrzebowaniu mocy cieplnej zamówionej w Tauron Ciepło S.A.). Łącznie moc zamówiona w ZEC S.A. wynosi 194,87 MW. W poniższej tabeli nie uwzględniono jednak tej wartości, ze względu na brak danych co do przeznaczenia ciepła zakupionego w ZEC S.A. przez Tauron Ciepło S.A. Zgodnie z powyższą informacją tendencja zmiany mocy zamówionej w ZEC S.A. została przedstawiona w poniższej tabeli oraz na wykresie. Dane za lata przekazywane były przez spółkę ZEC S.A. do Urzędu Miasta. Dane te zawierały łączne informacje odnośnie ciepła w wodzie oraz w parze, w związku z czym nie jest możliwe w tym miejscu przedstawienie danych za te lata. Tabela 07.4 Wyszczególnienie MW t centralne ogrzewanie bd bd 102,44 ciepła woda użytkowa bd bd 20,19 wentylacja bd bd 25,48 Łącznie (bez Tauron Ciepło S.A.) bd bd 148,11 Łącznie 185,76 191,23 194,87

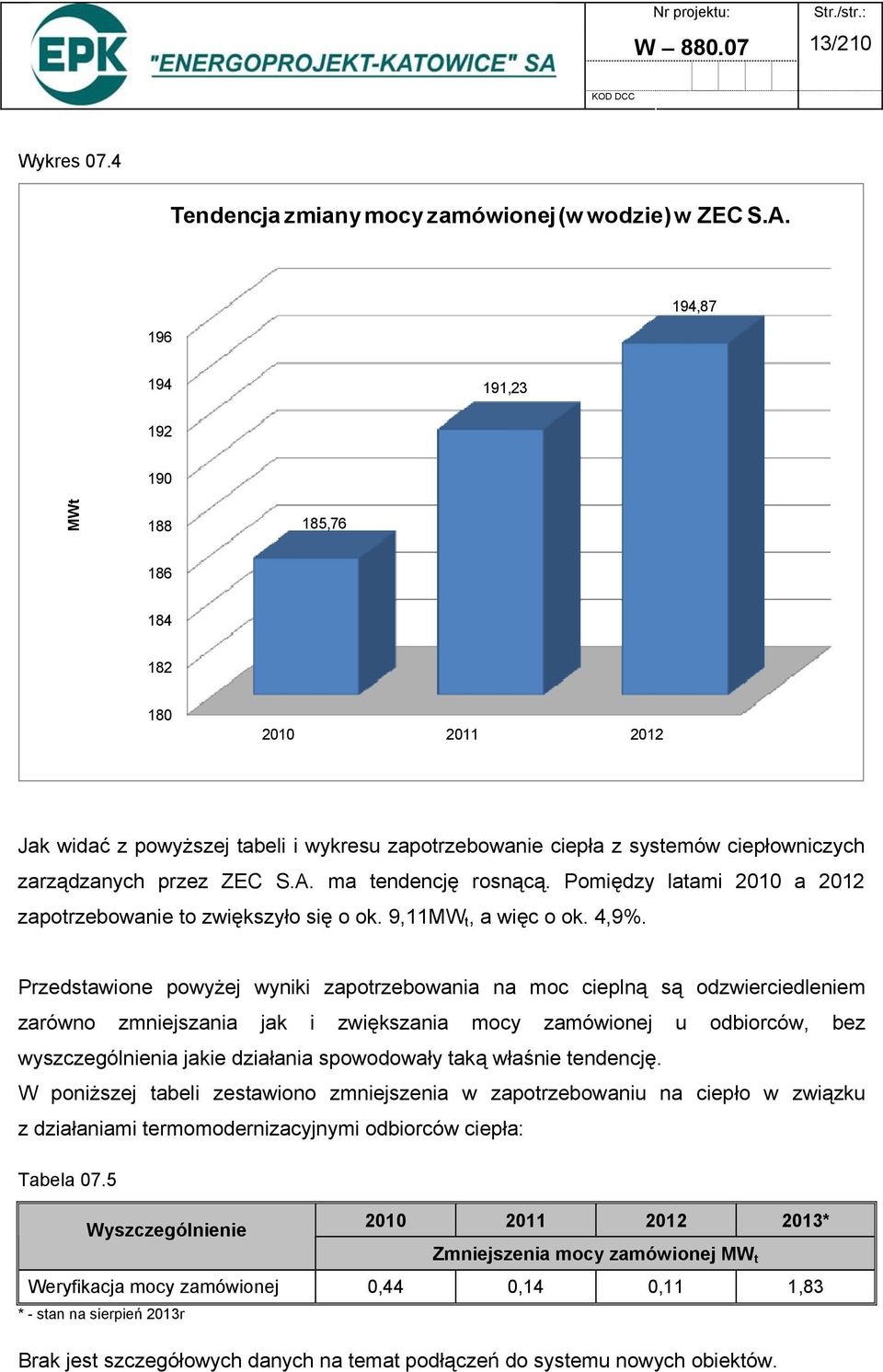

13 W /210 Wykres 07.4 Tendencja zmiany mocy zamówionej (w wodzie) w ZEC S.A , , MWt , Jak widać z powyższej tabeli i wykresu zapotrzebowanie ciepła z systemów ciepłowniczych zarządzanych przez ZEC S.A. ma tendencję rosnącą. Pomiędzy latami 2010 a 2012 zapotrzebowanie to zwiększyło się o ok. 9,11MW t, a więc o ok. 4,9%. Przedstawione powyżej wyniki zapotrzebowania na moc cieplną są odzwierciedleniem zarówno zmniejszania jak i zwiększania mocy zamówionej u odbiorców, bez wyszczególnienia jakie działania spowodowały taką właśnie tendencję. W poniższej tabeli zestawiono zmniejszenia w zapotrzebowaniu na ciepło w związku z działaniami termomodernizacyjnymi odbiorców ciepła: Tabela * Wyszczególnienie Zmniejszenia mocy zamówionej MW t Weryfikacja mocy zamówionej 0,44 0,14 0,11 1,83 * - stan na sierpień 2013r Brak jest szczegółowych danych na temat podłączeń do systemu nowych obiektów.

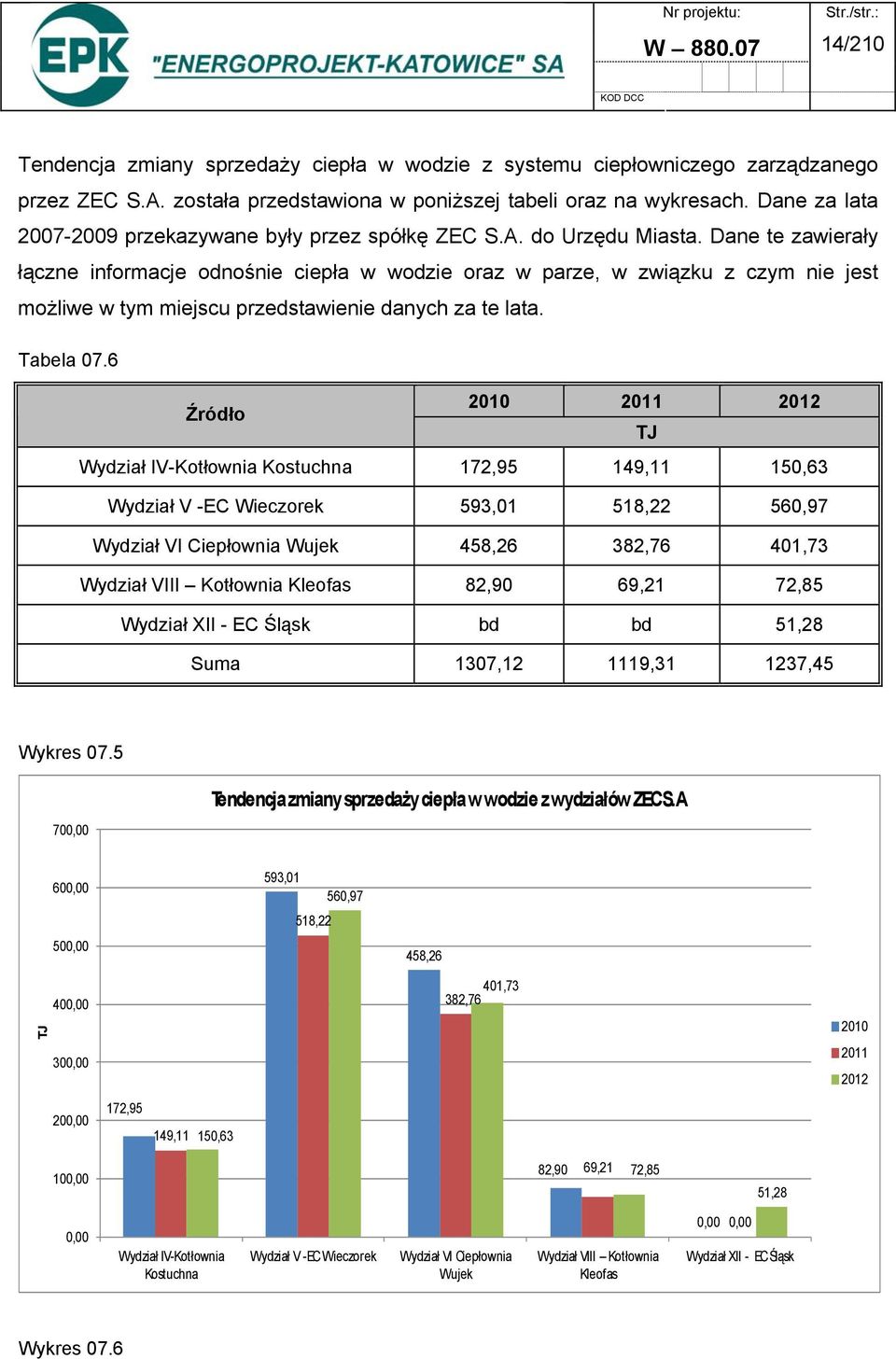

14 W /210 Tendencja zmiany sprzedaży ciepła w wodzie z systemu ciepłowniczego zarządzanego przez ZEC S.A. została przedstawiona w poniższej tabeli oraz na wykresach. Dane za lata przekazywane były przez spółkę ZEC S.A. do Urzędu Miasta. Dane te zawierały łączne informacje odnośnie ciepła w wodzie oraz w parze, w związku z czym nie jest możliwe w tym miejscu przedstawienie danych za te lata. Tabela 07.6 Źródło TJ Wydział IV-Kotłownia Kostuchna 172,95 149,11 150,63 Wydział V -EC Wieczorek 593,01 518,22 560,97 Wydział VI Ciepłownia Wujek 458,26 382,76 401,73 Wydział VIII Kotłownia Kleofas 82,90 69,21 72,85 Wydział XII - EC Śląsk bd bd 51,28 Suma 1307, , ,45 Wykres ,00 Tendencja zmiany sprzedaży ciepła w wodzie z wydziałów ZEC S.A 600,00 500,00 593,01 518,22 560,97 458,26 TJ 400,00 300,00 401,73 382, ,00 172,95 149,11 150,63 100,00 82,90 69,21 72,85 51,28 0,00 Wydział IV-Kotłownia Kostuchna Wydział V -EC Wieczorek Wydział VI Ciepłownia Wujek Wydział VIII Kotłownia Kleofas 0,00 0,00 Wydział XII - EC Śląsk Wykres 07.6

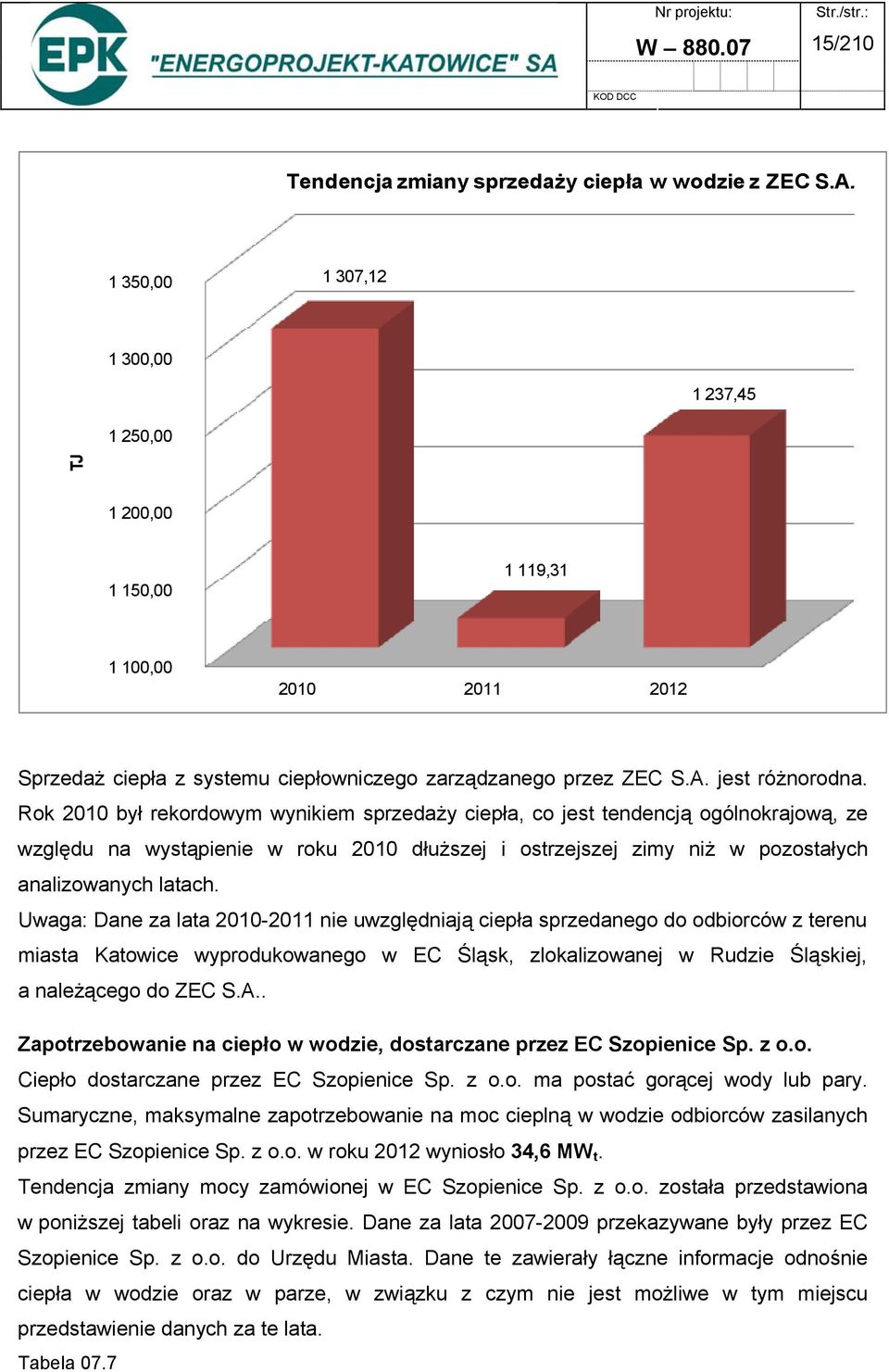

15 W /210 Tendencja zmiany sprzedaży ciepła w wodzie z ZEC S.A , , , , ,00 TJ 1 200, , , , Sprzedaż ciepła z systemu ciepłowniczego zarządzanego przez ZEC S.A. jest różnorodna. Rok 2010 był rekordowym wynikiem sprzedaży ciepła, co jest tendencją ogólnokrajową, ze względu na wystąpienie w roku 2010 dłuższej i ostrzejszej zimy niż w pozostałych analizowanych latach. Uwaga: Dane za lata nie uwzględniają ciepła sprzedanego do odbiorców z terenu miasta Katowice wyprodukowanego w EC Śląsk, zlokalizowanej w Rudzie Śląskiej, a należącego do ZEC S.A.. Zapotrzebowanie na ciepło w wodzie, dostarczane przez EC Szopienice Sp. z o.o. Ciepło dostarczane przez EC Szopienice Sp. z o.o. ma postać gorącej wody lub pary. Sumaryczne, maksymalne zapotrzebowanie na moc cieplną w wodzie odbiorców zasilanych przez EC Szopienice Sp. z o.o. w roku 2012 wyniosło 34,6 MW t. Tendencja zmiany mocy zamówionej w EC Szopienice Sp. z o.o. została przedstawiona w poniższej tabeli oraz na wykresie. Dane za lata przekazywane były przez EC Szopienice Sp. z o.o. do Urzędu Miasta. Dane te zawierały łączne informacje odnośnie ciepła w wodzie oraz w parze, w związku z czym nie jest możliwe w tym miejscu przedstawienie danych za te lata. Tabela 07.7

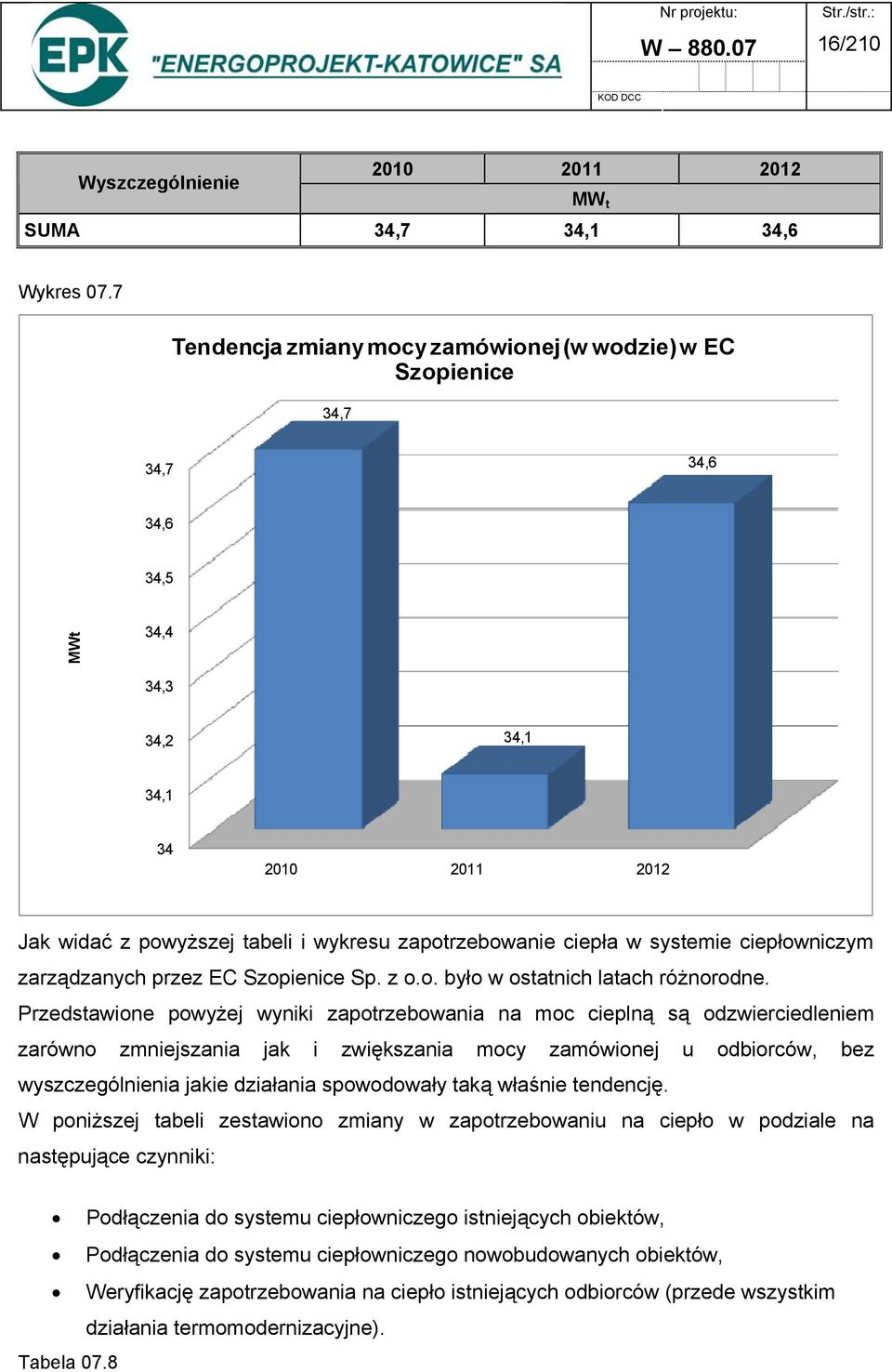

16 W / Wyszczególnienie MW t SUMA 34,7 34,1 34,6 Wykres 07.7 Tendencja zmiany mocy zamówionej (w wodzie) w EC Szopienice 34,7 34,7 34,6 34,6 34,5 MWt 34,4 34,3 34,2 34,1 34, Jak widać z powyższej tabeli i wykresu zapotrzebowanie ciepła w systemie ciepłowniczym zarządzanych przez EC Szopienice Sp. z o.o. było w ostatnich latach różnorodne. Przedstawione powyżej wyniki zapotrzebowania na moc cieplną są odzwierciedleniem zarówno zmniejszania jak i zwiększania mocy zamówionej u odbiorców, bez wyszczególnienia jakie działania spowodowały taką właśnie tendencję. W poniższej tabeli zestawiono zmiany w zapotrzebowaniu na ciepło w podziale na następujące czynniki: Podłączenia do systemu ciepłowniczego istniejących obiektów, Podłączenia do systemu ciepłowniczego nowobudowanych obiektów, Weryfikację zapotrzebowania na ciepło istniejących odbiorców (przede wszystkim działania termomodernizacyjne). Tabela 07.8

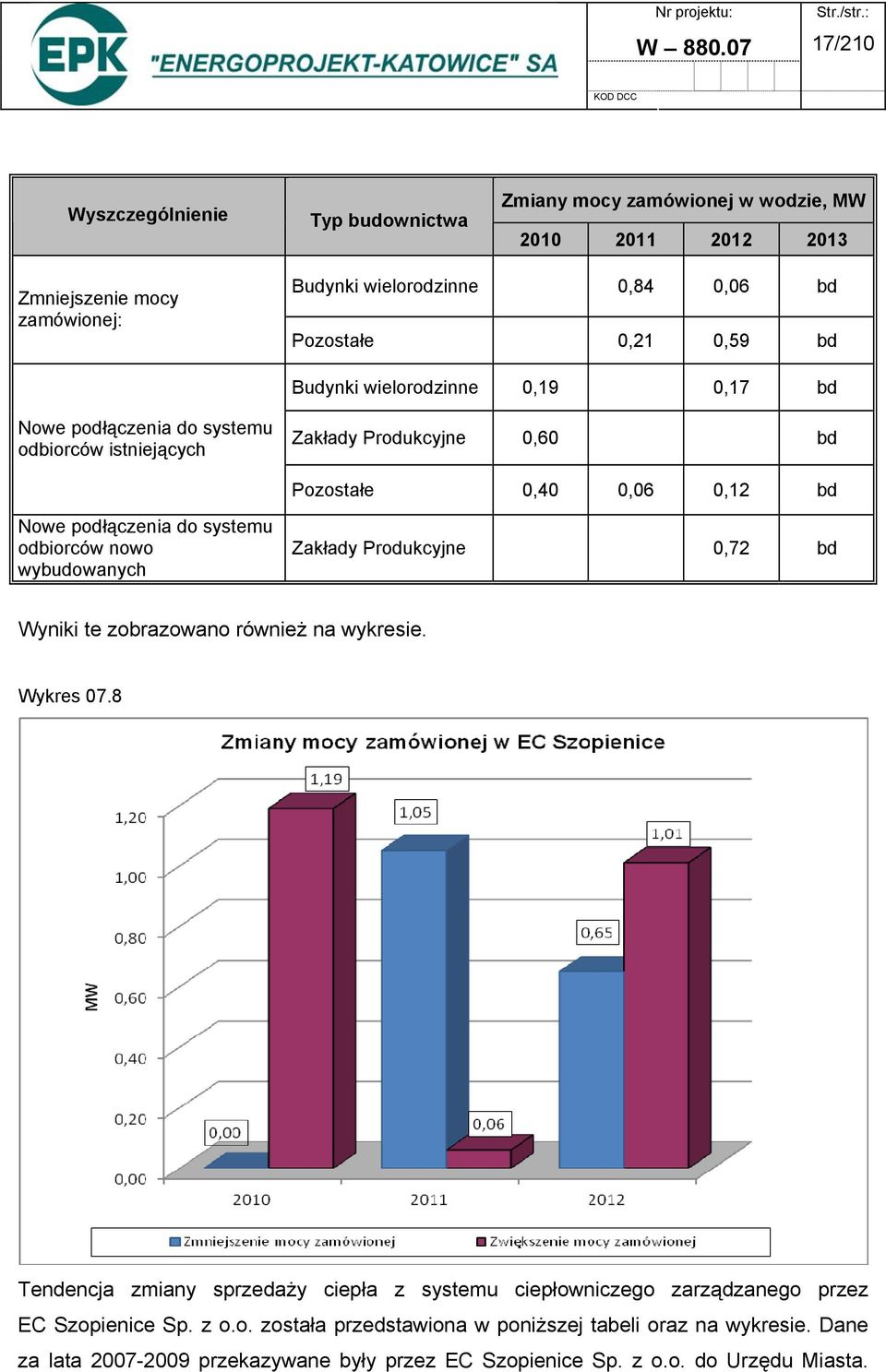

17 W /210 Wyszczególnienie Typ budownictwa Zmiany mocy zamówionej w wodzie, MW Zmniejszenie mocy zamówionej: Budynki wielorodzinne 0,84 0,06 bd Pozostałe 0,21 0,59 bd Budynki wielorodzinne 0,19 0,17 bd Nowe podłączenia do systemu odbiorców istniejących Zakłady Produkcyjne 0,60 bd Pozostałe 0,40 0,06 0,12 bd Nowe podłączenia do systemu odbiorców nowo wybudowanych Zakłady Produkcyjne 0,72 bd Wyniki te zobrazowano również na wykresie. Wykres 07.8 Tendencja zmiany sprzedaży ciepła z systemu ciepłowniczego zarządzanego przez EC Szopienice Sp. z o.o. została przedstawiona w poniższej tabeli oraz na wykresie. Dane za lata przekazywane były przez EC Szopienice Sp. z o.o. do Urzędu Miasta.

18 W /210 Dane te zawierały łączne informacje odnośnie ciepła w wodzie oraz w parze, w związku z czym nie jest możliwe w tym miejscu przedstawienie danych za te lata. Tabela Wyszczególnienie TJ SUMA 203,69 177,75 185,13 Wykres 07.9 Jak widać z powyższej tabeli i wykresu sprzedaż ciepła z systemu ciepłowniczego zarządzanego przez EC Szopienice Sp. z o.o. jest różnorodna. W rekordowym roku 2010 sprzedaż ciepła w wodzie wyniosła o ok. 14,6% oraz 10% więcej niż odpowiednio w roku 2011 oraz Fakt ten spowodowany jest wystąpieniem w roku 2010 dłuższej i ostrzejszej zimy niż w pozostałych analizowanych latach. Zapotrzebowanie na ciepło w wodzie, dostarczane przez ZGC ŚlUM Ciepło dostarczane przez ZGC ŚlUM zamawiane jest przez obiekty użyteczności publicznej zarówno w parze jak i w gorącej wodzie. Sumaryczne, maksymalne zapotrzebowanie na

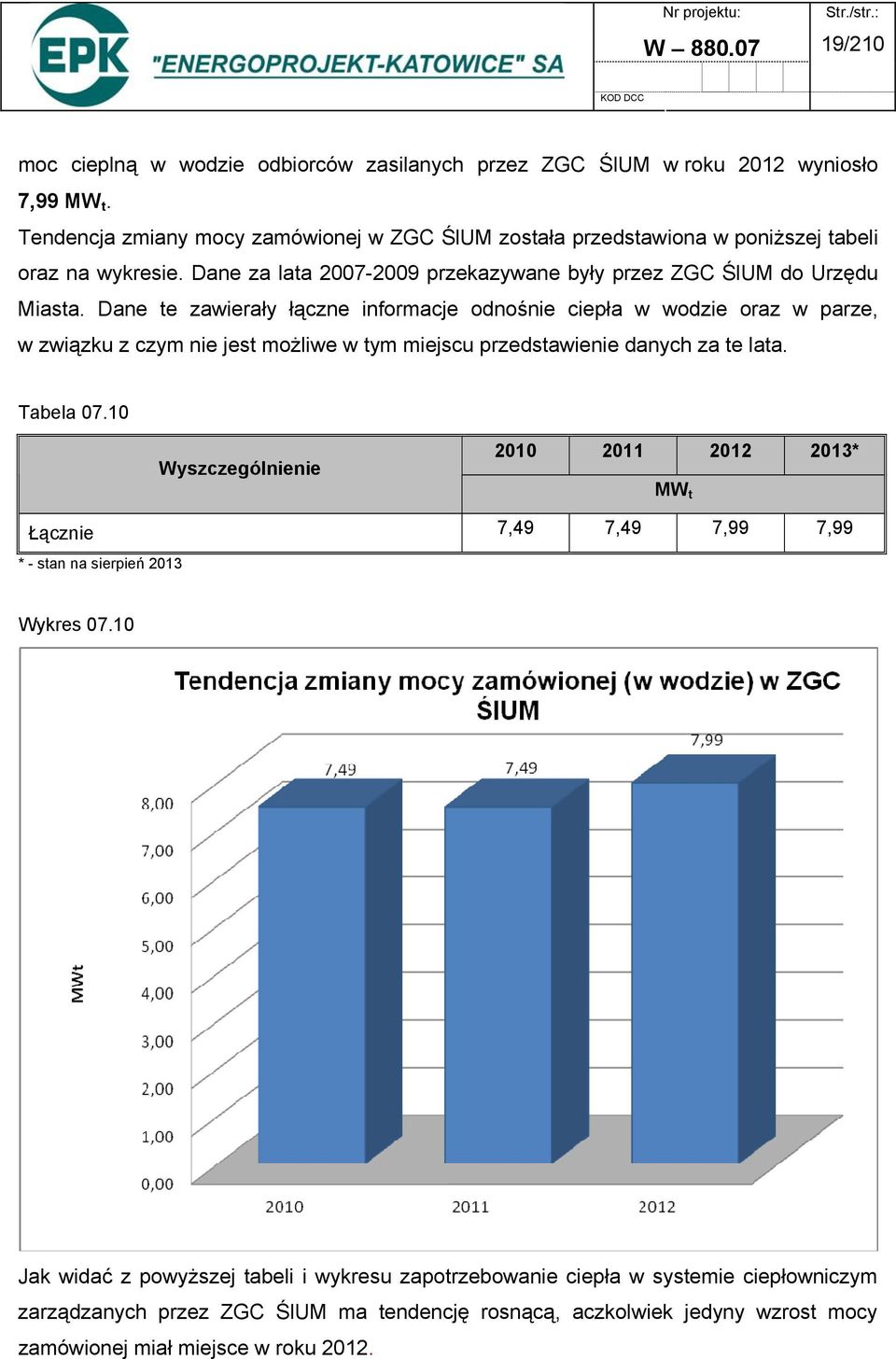

19 W /210 moc cieplną w wodzie odbiorców zasilanych przez ZGC ŚlUM w roku 2012 wyniosło 7,99 MW t. Tendencja zmiany mocy zamówionej w ZGC ŚlUM została przedstawiona w poniższej tabeli oraz na wykresie. Dane za lata przekazywane były przez ZGC ŚlUM do Urzędu Miasta. Dane te zawierały łączne informacje odnośnie ciepła w wodzie oraz w parze, w związku z czym nie jest możliwe w tym miejscu przedstawienie danych za te lata. Tabela Wyszczególnienie * MW t Łącznie 7,49 7,49 7,99 7,99 * - stan na sierpień 2013 Wykres Jak widać z powyższej tabeli i wykresu zapotrzebowanie ciepła w systemie ciepłowniczym zarządzanych przez ZGC ŚlUM ma tendencję rosnącą, aczkolwiek jedyny wzrost mocy zamówionej miał miejsce w roku 2012.

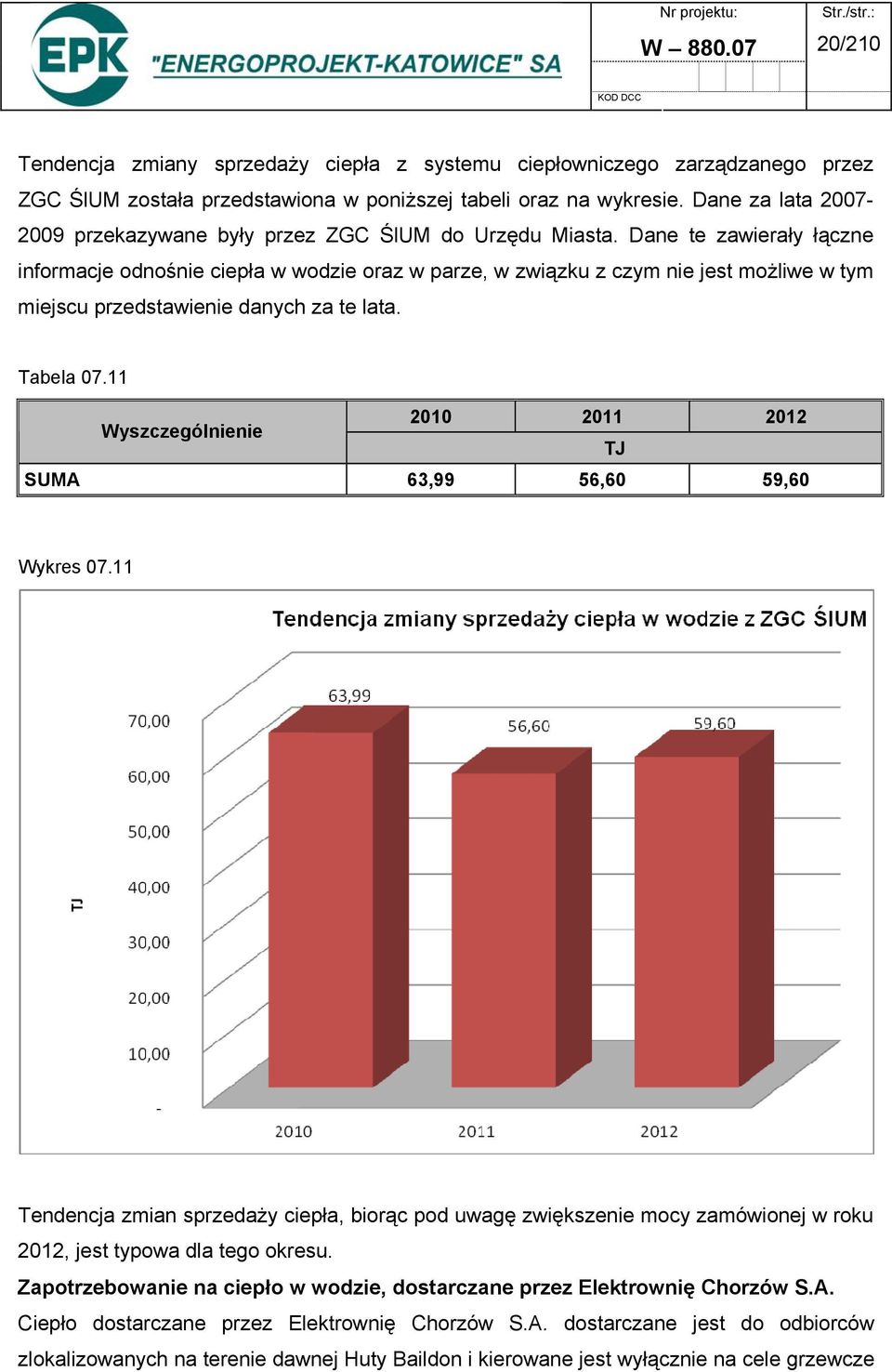

20 W /210 Tendencja zmiany sprzedaży ciepła z systemu ciepłowniczego zarządzanego przez ZGC ŚlUM została przedstawiona w poniższej tabeli oraz na wykresie. Dane za lata przekazywane były przez ZGC ŚlUM do Urzędu Miasta. Dane te zawierały łączne informacje odnośnie ciepła w wodzie oraz w parze, w związku z czym nie jest możliwe w tym miejscu przedstawienie danych za te lata. Tabela Wyszczególnienie TJ SUMA 63,99 56,60 59,60 Wykres Tendencja zmian sprzedaży ciepła, biorąc pod uwagę zwiększenie mocy zamówionej w roku 2012, jest typowa dla tego okresu. Zapotrzebowanie na ciepło w wodzie, dostarczane przez Elektrownię Chorzów S.A. Ciepło dostarczane przez Elektrownię Chorzów S.A. dostarczane jest do odbiorców zlokalizowanych na terenie dawnej Huty Baildon i kierowane jest wyłącznie na cele grzewcze

21 W /210 pomieszczeń. Moc zamówiona przez odbiorców z terenu miasta Katowice z El. Chorzów S.A. wyniosło w roku ,35 MW. Tendencja zmiany mocy zamówionej w El. Chorzów S.A. została przedstawiona w poniższej tabeli oraz na wykresie: Tabela Wyszczególnienie * MW t centralne ogrzewanie 1,80 1,80 1,80 1,55 1,35 1,35 1,27 * - stan na lipiec 2013 Wykres Jak widać z powyższej tabeli i wykresu zapotrzebowanie ciepła w systemie ciepłowniczym zarządzanych przez El. Chorzów S.A. ma tendencję malejącą. Pomiędzy latami 2010, a 2012 zapotrzebowanie to zmniejszyło się o ok. 0,2 MW t, a więc o ok. 12,9%. Zmniejszenia mocy zamówionej wynikały wyłącznie ze zmniejszenia mocy zamówionej przez istniejących odbiorców, co zostało przedstawione w poniższej tabeli oraz na wykresie. Tabela 07.13

22 W /210 Wyszczególnienie * Zmiany mocy zamówionej MW t Weryfikacja mocy zamówionej bd 0,00 0,00 0,25 0,20 0,00 0,80 * - stan na lipiec 2013 Wyniki te zobrazowano również na wykresie. Wykres Tendencja zmiany sprzedaży ciepła z systemu ciepłowniczego zarządzanego przez Elektrownię Chorzów S.A. na terenie miasta Katowice została przedstawiona w poniższej tabeli oraz na wykresie: Tabela Wyszczególnienie TJ centralne ogrzewanie 8,99 8,97 8,82 7,97 6,68 5,94

23 W /210 Wykres ,00 Tendencja zmiany sprzedaży ciepła przez El. Chorzów 8,99 8,97 8,82 8,50 7,97 8,00 7,50 TJ 7,00 6,68 6,50 6,00 5,94 5, Jak widać z powyższej tabeli i wykresu sprzedaż ciepła przez El Chorzów S.A. wykazuje tendencję malejącą Zapotrzebowanie na ciepło (w parze) Na terenie miasta Katowice poza odbiorcami ciepła w gorącej wodzie występują również odbiorcy ciepła w parze. Wytwarzaniem pary technologicznej dla odbiorców zajmują się trzy obiekty: Kotłownia ZEC S.A. Kostuchna, EC Szopienice Sp. z o.o., ZGC ŚlUM. Brak jest szczegółowych informacji na temat sposobu wykorzystania pary technologicznej u poszczególnych jej odbiorców. Wartości zamówionej mocy w parze przez odbiorców w źródłach ciepła, w podziale na lata , zostały zestawione w poniższej tabeli, oraz przedstawione na wykresie. Dane za

24 W /210 lata przekazywane były przez Przedsiębiorstwa Ciepłownicze do Urzędu Miasta. Dane te zawierały łączne informacje odnośnie ciepła w wodzie oraz w parze, w związku z czym nie jest możliwe w tym miejscu przedstawienie danych za te lata. Tabela Wyszczególnienie Moc zamówiona w parze, MW Kotłownia ZEC S.A. Kostuchna 11,30 11,30 11,30 EC Szopienice Sp. z o.o. 6,50 6,50 6,50 ZGC ŚlUM 4,15 4,15 3,95 Łącznie 25,29 25,29 25,79 Wykres Łączna moc zamówiona w parze wszystkich odbiorców wynosiła na koniec 2012 roku 21,75 MW t, i w przeciągu ostatnich lat nie ulegała ona znaczącym zmianom. Jedyna zmiana miała miejsce w roku 2012 i był to spadek mocy zamówionej o 0,2 MW t w źródle ZGC ŚlUM. Jest to spadek mocy zamówionej na poziomie niemal 1%. Produkcję pary na terenie Miasta prowadzi również kotłownia ZEC S.A. Kleofas, która jednak nie posiada odbiorców pary technologicznej, a jedynie gorącej wody. Wytwarzana tam para jest zamieniana w stacji odgazowania oraz wymienników zamieniana na wodę, kierowana do odbiorców.

25 W /210 W tabeli poniżej oraz na wykresie przedstawiono tendencję zmian produkcji ciepła w parze na terenie miasta Katowice. Dane za lata przekazywane były przez Przedsiębiorstwa Ciepłownicze do Urzędu Miasta. Dane te zawierały łączne informacje odnośnie ciepła w wodzie oraz w parze, w związku z czym nie jest możliwe w tym miejscu przedstawienie danych za te lata. Tabela Wyszczególnienie Produkcja ciepła w parze, TJ Kotłownia ZEC S.A. Kostuchna 378,19 334,48 359,07 EC Szopienice Sp. z o.o. 118,24 118,50 111,66 ZGC ŚlUM 35,05 30,12 28,79 Kotłownia ZEC S.A Kleofas 17,27 1,08 5,39 Łącznie 548,74 484,17 504,91 Wykres Sprzedaż ciepła w parze, w analizowanych latach, do odbiorców końcowych została zestawiona w poniższej tabeli oraz na poniższym wykresie. Dane za lata przekazywane były przez Przedsiębiorstwa Ciepłownicze do Urzędu Miasta. Dane te zawierały łączne informacje odnośnie ciepła w wodzie oraz w parze, w związku z czym nie jest możliwe w tym miejscu przedstawienie danych za te lata.

26 W /210 Tabela Wyszczególnienie Sprzedaż ciepła w parze do odbiorców, TJ Kotłownia ZEC S.A. Kostuchna 144,44 131,32 135,78 EC Szopienice Sp. z o.o. 112,62 112,99 106,35 ZGC ŚlUM 35,05 30,12 28,79 Łącznie 292,10 274,43 270,91 Wykres Zarówno sprzedaż jak i produkcja pary na terenie Miasta jest stosunkowo ustabilizowana i nie ulegała znacznym wahaniom. Sprzedaż ciepła dla odbiorców zasilanych parą technologiczną stanowi zatem 5,2-6,1% całkowitej sprzedaży ciepła na terenie Miasta Udział Przedsiębiorstw Ciepłowniczych w rynku ciepła Na podstawie udzielonych przez Przedsiębiorstwa Ciepłownicze danych wyznaczony został udział poszczególnych przedsiębiorstw w rynku ciepła na terenie miasta Katowice. Pod uwagę wzięte zostały dane dotyczące sprzedaży ciepła do odbiorców końcowych, gdyż

27 W /210 informacje te w sposób najdokładniejszy świadczą o skali działalności poszczególnych przedsiębiorstw na terenie Miasta. Zestawienie całkowite sprzedanego ciepła na terenie miasta Katowice przez poszczególne przedsiębiorstwa przedstawiono w poniższej tabeli: Tabela Spółka Udział w rynku sprzedaży ciepła w latach Tauron Ciepło S.A ZEC S.A Elektrociepłownia Szopienice Sp. z o. o. Zakład Gospodarki Cieplnej ŚlUM w Katowicach Elektrownia Chorzów S.A SUMA Wyniki obliczeń udziału w rynku ciepła zaprezentowano w poniższej tabeli oraz na wykresie. Tabela Spółka Udział w rynku sprzedaży ciepła w latach Tauron Ciepło S.A. 62,77% 62,91% 60,80% 66,58% 63,74% 62,58% ZEC S.A. 28,35% 27,67% 29,95% 25,87% 27,74% 29,31% Elektrociepłownia Szopienice Sp. z o. o. 6,83% 7,39% 6,92% 5,64% 6,45% 6,12% Zakład Gospodarki Cieplnej ŚlUM w Katowicach 1,88% 1,84% 2,11% 1,77% 1,92% 1,86% Elektrownia Chorzów S.A. 0,18% 0,19% 0,21% 0,14% 0,15% 0,12% SUMA 100% 100% 100% 100% 100% 100%

28 W /210 Wykres Udział w rynku ciepła przedsiębiorstw ciepłowniczych na terenie miasta Katowice 70,00% 62,77% 62,91% 60,80% 66,58% 63,74% 62,58% 60,00% 50,00% 40,00% 30,00% 28,35% 27,67% 29,95% 25,87% 27,74% 29,31% 20,00% 10,00% 0,00% 6,83% 7,39% 6,92% 6,45% 5,64% 6,12% 1,88% 1,84% 0,19% 2,11% 0,21% 1,92% 1,77% 1,86% 0,18% 0,14% 0,15% 0,12% Tauron Ciepło S.A. ZEC Katowice S.A. Elekt r ociepłownia Szopienice Sp. z o. o. Zakład Gospodarki Cieplnej ŚlUM w Katowicach Elektrownia Chorzów S.A.

29 W /210 Największy udział na rynku ciepła w mieście Katowice ma spółka Tauron Ciepło S.A., która w latach sprzedawała corocznie ponad 60% całkowitego ciepła pochodzącego z systemów ciepłowniczych (w roku 2010 wskaźnik ten osiągnął najwyższą wartość i wyniósł 66,6%). Pozycja Tauron Ciepło S.A. jako lidera rynku ciepłowniczego na terenie Miasta w następnych latach nie będzie zagrożona, gdyż druga w kolejności powyższego zestawienia spółka ciepłownicza (ZEC S.A.) posiada udział w sprzedaży ciepła na poziomie ponad dwukrotnie niższym niż Tauron Ciepło S.A. (w roku 2010, który był najzimniejszym rokiem spośród analizowanych lat, poziom ten wyniósł nawet powyżej 2,5). Pozostałe przedsiębiorstwa ciepłownicze funkcjonujące na terenie miasta Katowice nie przekraczają 10% udziału w rynku ciepła. Uwaga: Dane za lata nie uwzględniają ciepła sprzedanego do odbiorców z terenu miasta Katowice wyprodukowanego w EC Śląsk zlokalizowanej w Rudzie Śląskiej, a należącego do ZEC S.A.. Ilość ciepła sprzedawanego do tych odbiorców nie jest jednak na tyle duża, by w znaczący sposób zmieniły się wyniki powyższych obliczeń. Szacuje się, że udział w rynku ciepła na terenie miasta Katowice spółki ZEC S.A. w wyniku uwzględnienia sprzedaży ciepła produkowanego w EC ZEC S.A Śląsk wzrósłby o około 1 1,5% Odbiorcy Ciepła Systemy ciepłownicze dostarczają ciepło w wodzie oraz parze do odbiorców, którzy zostali sklasyfikowani w następujące podgrupy: budynki wielorodzinne, budynki jednorodzinne, budynki użyteczności publicznej obiekty usługowe, zakłady produkcyjne, pozostałe (w ramach których zostały sklasyfikowane m.in. obiekty kultu religijnego, magazyny, budynki transportu i łączności i inne). Łączna powierzchnia ogrzewalna dla wyżej wymienionych podgrup, zgodnie z opracowanym bilansem miasta Katowice, zaprezentowanym w części 04 niniejszego opracowania, wynosi 6 813,85 tys. m 2 (do wartości tej nie wlicza się powierzchni przedsiębiorstw produkcyjnych). Wartość ta stanowi około 60,9 % powierzchni grzewczych na terenie Miasta.

30 W /210 Zapotrzebowanie mocy cieplnej z systemu ciepłowniczego w 2012 r. w podziale na grupy odbiorców zasilanych przez spółkę Tauron Ciepło S.A. przedstawia poniższa tabela oraz wykres. Nie uzyskano zestawień zużytego ciepła w podziale na grupy odbiorców. Tabela Odbiorcy ciepła Tauron Ciepło S.A. Zapotrzebowanie mocy, MW t c.o. c.w.u. wentylacja technologia Budynki wielorodzinne 289,69 28,66 0,00 0,00 Budynki jednorodzinne 1,89 0,01 0,00 0,00 Budynki użyteczności publicznej 121,43 11,15 0,00 0,00 Obiekty usługowe 64,99 2,81 0,00 0,00 Zakłady produkcyjne 29,67 0,61 0,00 0,00 Pozostali 2,27 0,28 0,00 0,00 Suma 509,93 43,52 0,00 0,00 Wykres Największą grupę odbiorców ciepła z systemu ciepłowniczego Tauron Ciepło S.A. stanowią budynki wielorodzinne, których udział w zapotrzebowaniu mocy cieplnej z systemów wynosi około 57,5%. Następną dużą grupą odbiorców ciepła są obiekty użyteczności publicznej, skąd kreowanych jest ok. 24% zapotrzebowania na moc cieplną.

31 W /210 Zapotrzebowanie mocy cieplnej z systemu ciepłowniczego w 2012 r. w podziale na grupy odbiorców zasilanych przez spółkę ZEC S.A. przedstawia poniższa tabela oraz wykres. Tabela Odbiorcy ciepła ZEC S.A. Zapotrzebowanie mocy, MW t c.o. c.w.u. wentylacja technologia Budynki wielorodzinne 52,72 13,18 0,00 0,00 Budynki jednorodzinne 3,05 0,76 0,00 0,00 Budynki użyteczności publicznej 5,24 1,31 0,00 0,00 Obiekty usługowe 4,79 1,20 0,00 0,00 Zakłady produkcyjne 34,28 3,15 25,48 11,30 Pozostali 2,37 0,59 0,00 0,00 Suma 102,44 20,19 25,48 11,30 Wykres Największą grupę odbiorców ciepła ZEC S.A., tak jak w przypadku spółki Tauron Ciepło S.A., stanowią budynki wielorodzinne, których udział w zapotrzebowaniu mocy cieplnej z systemów wynosi około 44,5%. Znaczącą pozycję stanowią zakłady produkcyjne (a zwłaszcza kopalnie), których udział wynosi aż 42,5%.

32 W /210 Zwraca uwagę największy w strukturze zaopatrzenia, spośród wszystkich funkcjonujących na terenie miasta Katowice systemów ciepłowniczych, udział grupy budynków jednorodzinnych, który wynosi ok. 2,6%. Zapotrzebowanie mocy cieplnej z systemu ciepłowniczego w 2012 r. w podziale na grupy odbiorców zasilanych przez EC Szopienice Sp. z o.o. przedstawia poniższa tabela oraz wykres. Tabela Odbiorcy ciepła EC Szopienice Sp. z o.o. Zapotrzebowanie mocy, MW t c.o. c.w.u. wentylacja technologia Budynki wielorodzinne 12,24 3, Budynki jednorodzinne 0,1 0, Budynki użyteczności publicznej 6,8 1, Obiekty usługowe 1,5 0,3 0 0 Zakłady produkcyjne 5, Pozostali 5,5 1,1 0 0 Suma 31,54 5,84 0 0

33 W /210 Wykres Największą grupę odbiorców ciepła EC Szopienice Sp. z o.o., tak jak w przypadku poprzednich spółek, stanowią budynki wielorodzinne, których udział w zapotrzebowaniu mocy cieplnej z systemu wynosi około 40,9%. Drugą największą grupę odbiorców stanowią budynki użyteczności publicznej - około 21,8%. Zapotrzebowanie mocy cieplnej z systemu ciepłowniczego w 2012 r. w podziale na grupy odbiorców zasilanych przez ZGC ŚlUM przedstawia poniższa tabela oraz wykres. Tabela Odbiorcy ciepła ZGC ŚlUM Zapotrzebowanie mocy, MW t c.o. c.w.u. wentylacja technologia Budynki użyteczności publicznej 9,55 2,39 0,00 0,00 Suma 9,55 2,39 0,00 0,00

34 W /210 Wykres Jedyną zasilaną grupą odbiorców z systemu należącego do Zakładu Gospodarki Cieplnej Śląskiego Uniwersytetu Medycznego są obiekty użyteczności publicznej. Zapotrzebowanie mocy cieplnej z systemu ciepłowniczego w 2012 r. w podziale na grupy odbiorców zasilanych przez El. Chorzów S.A. przedstawia poniższa tabela oraz wykres. Tabela Odbiorcy ciepła El. Chorzów S.A. Zapotrzebowanie mocy, MW t c.o. c.w.u. wentylacja technologia Obiekty usługowe 0,35 0,00 0,00 0,00 Zakłady produkcyjne 1,00 0,00 0,00 0,00 Suma 1,35 0,00 0,00 0,00

35 W /210 Wykres Elektrownia Chorzów S.A., na terenie miasta Katowice, zasila dwie grupy odbiorców zakłady produkcyjne - niemal ¾ zapotrzebowania na moc cieplną, oraz obiekty usługowe pozostałe około ¼ zapotrzebowania na moc cieplną. Łączne dane, dla odbiorców ciepła w wodzie oraz parze wszystkich funkcjonujących na terenie miasta Katowice przedsiębiorstw ciepłowniczych, w roku 2012, przedstawiono w poniższej tabeli. Tabela Odbiorcy ciepła w mieście Katowice Zapotrzebowanie mocy, MW t c.o. c.w.u. wentylacja technologia Budynki wielorodzinne 354,65 44,90 0,00 0,00 Budynki jednorodzinne 5,04 0,79 0,00 0,00 Budynki użyteczności publicznej 143,02 16,21 0,00 0,00 Obiekty usługowe 71,63 4,30 0,00 0,00 Zakłady produkcyjne 70,34 3,75 25,48 11,30 Pozostali 10,13 1,98 0,00 0,00 Suma 654,81 71,93 25,48 11,30 Dysponując powyższymi informacjami, stworzono strukturę odbiorców ciepła dla całego miasta Katowice, która przedstawiona została na poniższym wykresie.

36 W /210 Wykres Największą grupę odbiorców ciepła w mieście Katowice stanowią obiekty wielorodzinne, stanowiące 53,1% powyższej struktury. Grupą odbiorców stanowiącą również wysoki udział w strukturze są obiekty użyteczności publicznej, ok. 21,2%. W dalszej kolejności w strukturze odbiorców znajdują się zakłady produkcyjne (13,2%), obiekty usługowe (10,1%), obiekty pozostałe (1,6%) oraz budynki jednorodzinne (0,8%) System sieciowy Na terenie miasta Katowice występuje kilka systemów ciepłowniczych. Występuje powiązanie systemów ciepłowniczych zarówno pomiędzy spółkami ciepłowniczymi funkcjonującymi na terenie Miasta jak i pomiędzy miastami sąsiadującymi z miastem Katowice. Powiązania z innymi miastami odbywają się przy pomocy infrastruktury technicznej należącymi do przedsiębiorstw ciepłowniczych. W zakresie powiązań na terenie Miasta istnieje współpraca pomiędzy spółkami Tauron Ciepło S.A. oraz ZEC S.A., gdzie ZEC S.A. jest dostawcą części ciepła do systemów sieciowych należących do Tauron Ciepło S.A., które dostarcza je do odbiorców finalnych.

37 W /210 W zakresie powiązań międzymiastowych wyróżnić można: Produkcję ciepła w źródle ZW Katowice należącym do Tauron Ciepło S.A., które to w pewnej części kierowane jest do miast ościennych sieciami tej spółki, Produkcję ciepła z terenu miasta Chorzów, w EC Elcho, przesyłane sieciami Tauron Ciepło S.A. a także sieciami Elektrowni Chorzów S.A., Produkcję ciepła z terenu miasta Ruda Śląska, w EC ZEC S.A. Śląsk i przesyłanie sieciami tej spółki do odbiorców na terenie miast Katowice. Ciepło do odbiorców dostarczane jest przede wszystkim w postaci gorącej wody, jednak część odbiorców, wśród których przeważają odbiorcy przemysłowi oraz kopalnie, zasilana jest w ciepło poprzez rurociągi parowe System sieciowy Tauron Ciepło S.A. Systemy dystrybucji ciepła składa się z sieci magistralnych i rozdzielczych których właścicielem jest Tauron Ciepło S.A. Źródłami zasilania tych sieci są zarówno źródła należące do tej spółki jak i do firm zewnętrznych (EC Elcho, ZEC S.A.). Magistrale zasilające system sieciowy na terenie miasta Katowice wraz z ich podstawowymi danymi zostały zestawione w poniższej tabeli: Tabela Źródło ciepła CIEPŁOWNIA ZEC S.A. WUJEK Nazwa magistrali Długość magistrali [km] Średnica magistrali, DN Wujek 15,66 DN32 DN450 EC ELCHO POŁUDNIOWA (Chorzów) 44,71 DN25 DN700 EC ELCHO WSCHODNIA (Chorzów) 28,17 DN32 DN700 ZW KATOWICE POŁUDNIOWA (Katowice) 163,34 DN25 DN900 ZW KATOWICE WSCHODNIA (Katowice) 2,96 DN50 DN600 ZW KATOWICE ZACHODNIA (Katowice) 2,56 DN50 DN600 System magistral i sieci cieplnych połączony jest z miastami sąsiednimi do miasta Katowice, zarówno od strony zasilania sieci w ciepło (Chorzów), jak i w stronę miast, do których ciepło to jest kierowane (Siemianowice Śląskie, Sosnowiec). Długość sieci cieplnych należących do Tauron Ciepło S.A., w podziale na średnice nominalne, została zaprezentowana w poniższej tabeli (stan na rok 2012):

38 W /210 Tabela Średnice nominalne sieci, DN, mm Długość sieci, m , , , , , , , , , , , , , , , , , , , , , ,4 Bark danych 6 836,9 Łącznie ,5 Sieci należące do Tauron Ciepło S.A. wykonane są jako pierścieniowo-promieniste. Długość sieci (zarówno nisko jak i wysokoparametrowych) wynosi ok. 549,6 km, z czego ok. 32% jest wykonana w technologii rur preizolowanych, a 1% w technologii PEX. Rurociągi wykonane w technologii tradycyjnej (zarówno napowietrznej jak i kanałowej) obejmują ok. 67% sieci należących do Tauron Ciepło S.A. Sytuacja ta została przedstawiona na poniższym wykresie.

39 W /210 Wykres W latach wybudowano niemal 20,4 km sieci cieplnej, z czego w technologii rur preizolowanych wykonana została około połowa rurociągów. Sytuację tą obrazuje poniższy wykres. Wykres Technologi a wykonania sieci Tauron Ciepło w latach % 64% 60% 57% 51% 50% 43% 43% 40% 30% 28% preizowolwane tradycyjne PEX 20% 10% 0% 8% 6% 0%

40 W /210 Należy w miarę możliwości technicznej i finansowej przedsiębiorstwa, zastępować sieci ciepłownicze wykonane w technologii tradycyjnej kanałowej sieciami preizolowanymi (najlepiej z barierą dyfuzyjną). Pośród sieci cieplnych zarządzanych przez Tauron Ciepło S.A. największa ich ilość, wyrażona w metrach bieżących, została wykonana od 11 do 20 lat temu. Niewiele mniejszy udział w strukturze wiekowej posiadają rurociągi wybudowane w ciągu ostatnich 10 lat. Sieci, których wiek wynosi ponad 30 lat stanowi ok. 18% całości. Brakuje natomiast danych dla określenia wieku sieci cieplnych dla 12% sieci. Poniżej przedstawiony został wykres, ujmujący podział sieci Tauron Ciepło S.A. ze względu na ich wiek. Wykres Wielkość zładu i ubytki wody sieciowej Krotność wymiany wody sieciowej w systemie Tauron Ciepło S.A. nie była możliwa do ustalenia na podstawie przekazanych danych.

41 W / Straty ciepła na przenikaniu Straty ciepła w systemie sieciowym Tauron Ciepło S.A. nie były możliwe do ustalenia na podstawie przekazanych danych Węzły ciepłownicze Łączna ilość węzłów w systemie ciepłowniczym, którym zarządza Tauron Ciepło S.A., wynosi 1083, z których 258 to węzły należące do Tauron Ciepło S.A., jeden należy do Tauron Wytwarzanie, natomiast pozostałe węzły są węzłami należącymi do odbiorców. Moc zamówiona przez odbiorców w węzłach będących własnością Tauron Ciepło S.A. i Tauron Wytwarzanie wynosi ok. 172,72 MW t (co stanowi 32,2% łącznej mocy zamówionej w węzłach ciepłowniczych), z czego ok. 11,35 MW t to moc na potrzeby c.w.u. (czyli ok. 24,8% ogólnej mocy cieplnej z węzłów ciepłowniczych na cele c.w.u.). Pozostałe 161,37 MW t to moc na potrzeby centralnego ogrzewania. Łączna moc cieplna w węzłach ciepłowniczych funkcjonujących w ramach systemów należących do Tauron Ciepło S.A. to ok. 490,9 MW na potrzeby c.o. oraz ok. 45,75 MW na potrzeby c.w.u. W przypadku 87 węzłów cieplnych brak jest informacji o zapotrzebowanej mocy cieplnej na cele grzewcze. W systemie ciepłowniczym zarządzanym przez Tauron Ciepło S.A. możemy wyróżnić następujące typy węzłów: W wymiennikowy sztuki, co stanowi ok. 97% wszystkich węzłów, B bezpośredni 10 sztuk, ZP zmieszanie pompowe 1 sztuka, BD brak danych 19 sztuk. Natomiast wszystkie węzły ciepłownicze będące własnością Tauron są typu wymiennikowego Systemy sieciowe ZEC S.A. ZEC S.A. eksploatuje na terenie miasta Katowice systemy sieciowe, które zasilane są z obiektów zlokalizowanych w Katowicach oraz Rudzie Śląskiej. Obiekty te znajdują się również w posiadaniu ZEC S.A.. Szerszy opis źródeł ciepła został zamieszczony w punkcie

42 W /210 Łączna długość sieci ciepłowniczych należących do ZEC S.A., znajdujących się na terenie miasta Katowice, wynosi ok. 46,78 km. Długość sieci cieplnych należących do ZEC S.A., w podziale na średnice nominalne, została zaprezentowana w poniższej tabeli (stan na rok 2012): Tabela Średnice nominalne sieci, DN, mm Długość sieci, m 30 89, , , , , , , , , , , , , , , , , , , ,0 Łącznie ,5 Technologia wykonania sieci cieplnych ZEC S.A. została zestawiona w poniższej tabeli oraz na wykresie. W przypadku grupy rurociągów określonych jako stalowe nie uzyskano szczegółowych danych o sposobie prowadzenia sieci w terenie lub/i ich wykonania w technologii rur preizolowanych. Tabela 07.29

43 W /210 Technologia wykonania sieci ZEC S.A., km Preizolowane Napowietrzne Kanałowe Stalowe 11,4 14,9 13,5 7,0 Wykres Tylko około 24% sieci ciepłowniczych wykonanych jest w technologii rur preizolowanych, która gwarantuje najmniejsze straty ciepła na przesyle. Pozostałe sieci należące do ZEC S.A. wykonana są w innej technologii. Należy zatem, w miarę możliwości technicznej i finansowej przedsiębiorstwa, zastępować sieci ciepłownicze wykonane w technologii tradycyjnej kanałowej sieciami preizolowanymi (najlepiej z barierą dyfuzyjną). Przeanalizowany został również wiek sieci cieplnej należącej do ZEC S.A. W poniższej tabeli oraz na wykresie zaprezentowano wyniki analizy. Tabela Wiek sieci cieplnych Długość, km do 10 lat 8, lat 4, lat 5,1 powyżej 30 lat 24,1 bd 5,7 Wykres 07.29

44 W /210 Zobrazowane wyniki obliczeń na wykresie jednoznacznie wskazują na stosunkowo duże zaawansowanie wiekowe sieci cieplnych należących do ZEC S.A., których ponad połowa przekroczyła wiek 30 lat. Wyniki analiz potwierdzają konieczność prowadzenia wymiany starych rurociągów na nowe, preizolowane (najlepiej z barierą dyfuzyjną) Wielkość zładu i ubytki wody sieciowej Z uzyskanych danych dotyczących ubytków nośnika ciepła w systemach sieciowych administrowanych przez ZEC S.A. wyznaczono krotność wymiany wody sieciowej wg poniższych danych zobrazowanych w tabeli oraz na wykresie. Tabela Z kotłowni ZEC S.A. Lata Wielkość zładu, m3 Ubytki nośnika, m3 Krotność wymiany wody sieciowej , , ,9 Wykres 07.30

45 W /210 Krotność wymiany wody sieciowej w systemach ZEC S.A. w ostatnich latach kształtuje się na średnim poziomie ok. 24,7. Tak duża krotność jest efektem typu prowadzonej przez ZEC S.A. działalności w kopalniach. Spółka sprzedaje ponadto energię cieplną również w źródle do odbiorców przemysłowych wraz z nośnikiem ciepła Straty ciepła na przenikaniu Straty ciepła na przenikaniu do otoczenia w latach kształtują się na dobrym poziomie. Dokładne wartości zastały przedstawione w poniższej tabeli: Tabela Lata W sezonie grzewczym [%] Poza sezonem grzewczym [%] Średnioroczne [%] ,1 8,8 6, ,5 8,5 7, ,0 6,7 6,5 Stan izolacji na rurociągach eksploatowanych przez ZEC S.A. został przedstawiony w poniższej tabeli, a także na poniższym wykresie.

46 W /210 Tabela Stan izolacji sieci ZEC S.A., km B. dobry Dobry Dostateczny Zły Brak danych 4,5 3,9 16,2 1,3 20,9 Wykres Bardzo duża ilość sieci nie ma przypisanego stanu izolacji, zatem aby wyciągnąć odpowiednie wnioski konieczne jest przeanalizowanie stanu izolacji na rurociągach, dla których dane są dostępne. Po odrzuceniu rurociągów o nieznanym stanie izolacji otrzymano wyniki przedstawione w poniższej tabeli oraz na poniższym wykresie: Tabela Stan izolacji sieci ZEC S.A., km B. dobry Dobry Dostateczny Zły 4,5 3,9 16,2 1,3 Wykres 07.32

47 W /210 Stan izolacji na sieciach cieplnych należących do ZEC S.A. można określić wobec powyższego jako dostateczny Węzły ciepłownicze Łączna ilość węzłów w systemie ciepłowniczym, którym zarządza ZEC S.A., wynosi 88, z których 84 to węzły należące do ZEC S.A., natomiast pozostałe cztery węzły są węzłami należącymi do odbiorców. Moc zamówiona przez odbiorców w węzłach będących własnością ZEC S.A. wynosi ok. 76,81 MW t (co stanowi 98,6% łączne mocy zamówionej w węzłach ciepłowniczych), z czego ok. 14,21 MWt to moc na potrzeby c.w.u. (czyli ok. 18,5% ogólnej mocy cieplnej z węzłów ciepłowniczych na cele c.w.u.). Pozostałe 62,6 MW t to moc na potrzeby centralnego ogrzewania. Łączna moc cieplna w węzłach ciepłowniczych to ok. 63,5 MW t na potrzeby c.o. oraz ok. 14,4 MW t na potrzeby c.w.u. W przypadku dwóch węzłów cieplnych brak jest informacji o zapotrzebowanej mocy cieplnej na cele grzewcze, została podana tylko moc na cele c.w.u. ZEC S.A. dokonał podziału węzłów na następujące dwie grupy: g grupowy, których jest 61 sztuk, co stanowi ok. 76% wszystkich węzłów, i indywidualny 27 sztuk.
