UZIEMIACZE PRZENOŚNE ZACISKI UZIOMOWE

Transkrypt

1 UZIEMIACZE PRZENOŚNE Uziemiacz przenośny przeznaczony jest do zabezpieczenia miejscach pracy na remontowanych elektroenergetycznych odcinkach instalacji, poprzez ich uziemienie. Instalowany tymczasowo uziemiacz wyrównuje potencjały i zapewnia dla odłączonych lub odizolowanych części instalacji kontrolowany przepływ prądu zwarciowego przez określony czas i zapobiega wzrostowi napięcia w obwodzie uziemionym. Chroni to użytkownika przed skutkami przypadkowego, niezamierzonego włączenia tej instalacji pod napięcie. Asortyment produkowanych obecnie uziemiaczy jest bardzo szeroki. Ze względu na zastosowanie są uziemiacze ogólnego przeznaczenia i specjalnego zastosowania. Ze względu na ilość : jedno- i wielozaciskowe. Głównymi elementami uziemiacza są: - zacisk uziomowy, - zaciski fazowe, - przewód uziomowy i ewentualnie - przewody zwierające, - złącze środkowe w uziemiaczach wielozaciskowych równoległych. ZACISKI UZIOMOWE W poniższym zestawieniu podano rodzaje produkowanych uziomowych z określeniem ich typu, własności i zakresu zastosowania. LP. TYP ZACISKU MAKSYMALNY 1-SEK. PRĄD ZWARCIA MASA (KG) RODZAJ TWORZYWA KORPUSU ZACISKU ZAKRES ZASTOSOWANIA 1. WR-2z/13 13kA 0,35 AK 11 Na szyny płaskie i bednarkę o grubości do 17mm 2. WR-2z/31,5 31,5kA 0,89 AK 11 Na szyny płaskie i bednarkę o grubości do 24mm 3. ZB-25 6,5kA 0,17 MO 58 Na szyny płaskie i bednarkę o grubości do 32mm 4. ZB-35 9kA 0,17 MO 58 Na szyny płaskie i bednarkę o grubości do 32mm 5. ZB-50 13kA 0,19 MO 58 Na szyny płaskie i bednarkę o grubości do 42mm 6. ZB-70 18,5kA 0,26 MO 58 Na szyny płaskie i bednarkę o grubości do 50mm 7. WR-K25 31,5kA 0,80 MO 58 Do przyłącza typu kula, sworzeń itp. oraz szynę płaską i przewód okrągły o grubości 8. WR-SZ 9kA 0,56 Stal Na szynę jezdną trakcji kopalnianej ocynkowana 9. WR-WT-2 31,5kA 0,43 AK11 Na przyłącze o przekroju okrągłym o średnicy do 24mm ZACISKI FAZOWE Poniżej przedstawiono zestawienie produkowanych w PPH BIALIMEX fazowych ogólnego przeznaczenia i specjalnego zastosowania z określeniem ich typu, własności, zakresu zastosowania i sposobu zakładania na przewód lub punkt przyłączowy.

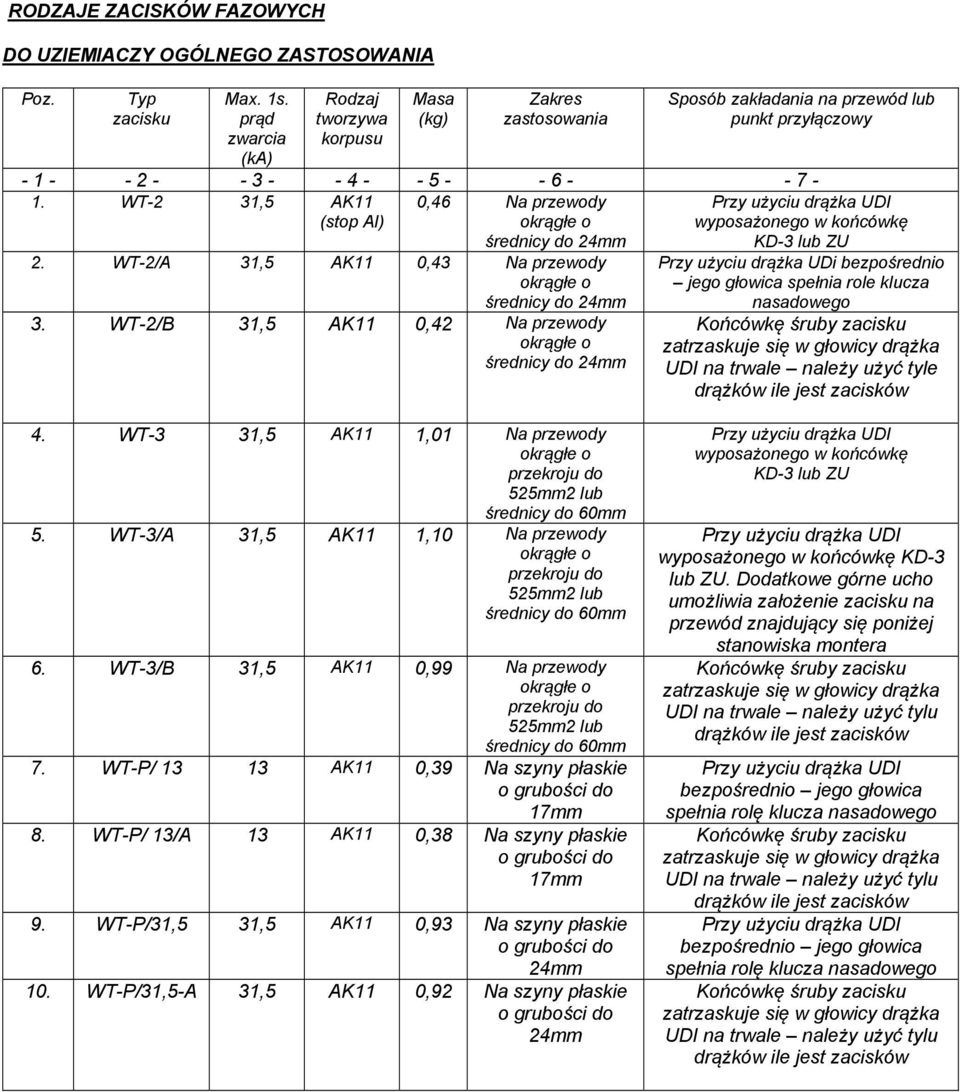

2 RODZAJE ZACISKÓW FAZOWYCH DO UZIEMIACZY OGÓLNEGO ZASTOSOWANIA Poz. Typ zacisku Max. 1s. prąd zwarcia (ka) Rodzaj tworzywa korpusu Masa (kg) Zakres zastosowania Sposób zakładania na przewód lub punkt przyłączowy WT-2 31,5 AK11 0,46 Na przewody (stop Al) średnicy do 24mm 2. WT-2/A 31,5 AK11 0,43 Na przewody średnicy do 24mm 3. WT-2/B 31,5 AK11 0,42 Na przewody średnicy do 24mm KD-3 lub ZU Przy użyciu drążka UDi bezpośrednio jego głowica spełnia role klucza UDI na trwale należy użyć tyle drążków ile jest 4. WT-3 31,5 AK11 1,01 Na przewody przekroju do 525mm2 lub średnicy do 60mm 5. WT-3/A 31,5 AK11 1,10 Na przewody przekroju do 525mm2 lub średnicy do 60mm 6. WT-3/B 31,5 AK11 0,99 Na przewody przekroju do 525mm2 lub średnicy do 60mm 7. WT-P/ AK11 0,39 Na szyny płaskie 17mm 8. WT-P/ 13/A 13 AK11 0,38 Na szyny płaskie 17mm 9. WT-P/31,5 31,5 AK11 0,93 Na szyny płaskie 24mm 10. WT-P/31,5-A 31,5 AK11 0,92 Na szyny płaskie 24mm KD-3 lub ZU KD-3 lub ZU. Dodatkowe górne ucho umożliwia założenie zacisku na przewód znajdujący się poniżej stanowiska montera UDI na trwale należy użyć tylu drążków ile jest UDI na trwale należy użyć tylu drążków ile jest UDI na trwale należy użyć tylu drążków ile jest

3 PO 13 AK11 0,50 Na przewody 12. PO/A 13 AK11 0,48 Na przewody 13. WT-PO 31,5 AK11 i MO58 0,46 0,80 Na przewody 14. PO/B 13 AK11 0,47 Na przewody 15. WT-PO/A 31,5 AK 11 i MO WT-K25 WT-K20 WT-K WT-K25/A WT-K20/A WT-K16/A 31,5 MO 58 (stop Cu) 0,46 0,80 Na przewody 0,78 Na przyłącze typu kula o średnicy 25, 20 i 16mm oraz na przewody okrągłe i szyny płaskie o grubości 31,5 MO58 0,76 Na przyłącze typu kula o średnicy 25, 20 i 16mm oraz na przewody okrągłe i szyny płaskie o grubości DO UZIEMIACZY SPECJALNEGO ZASTOSOWANIA Poz. Typ zacisku Masa (kg) Max. 1s. prąd zwarcia (ka) Rodzaj tworzywa korpusu Zakres zastosowania KD-3 lub ZU bezpośrednio jego głowica spełnia rolę klucza bezpośrednio jego głowica spełnia rolę klucza zatrzaskuje się w głowicy drążka UDI na trwale należy użyć tylu drążków ile jest zatrzaskuje się w głowicy drążka UDI na trwale należy użyć tylu drążków ile jest bezpośrednio jego głowica spełnia rolę klucza zatrzaskuje się w głowicy drążka UDI na trwale należy użyć tylu drążków ile jest Sposób zakładania na przewód lub punkt przyłączowy W-K25 W-K20 W-K16 13 AK11 0,40 Na przyłącze typu kula Ø25, Ø20 i Ø16mm 19. W-K25/A W-K20/A W-K16/A 20. W-K25/B W-K20/B W-K16/B 13 AK11 0,39 Na przyłącze typu kula Ø25, Ø20 i Ø16mm 13 AK11 0,38 Na przyłącze typu kula Ø25, Ø20 i Ø16mm 21. WT MO58 0,82 Do szaf RSK6 na bolec Ø WT-9 9 MO58 0,80 Do szaf RSK6 na bolec Ø ZB-70/ROK 13 MO58 0,30 Do pola rozdzielczego typu ROK6 KD-3 lub ZU zatrzaskuje się w głowicy drążka UDI na trwale należy użyć tylu drążków ile jest KD-1 lub KD-2 KD-1 lub KD-2

4 WT-S/wymiar przyłącza np.: Ø10; M12 lub S24 18,5 M1E(Cu) i MO WS-M -wymiar gwintu np. M8 0,6 Do przyłącza typu: - trzpień, sworzeń, bolec od 6 do 32mm; - gwint śruby: od M6 do M30; - gwint nakrętki: od M6 do M16; - rozmiar klucza S = od 10 do 32mm 18,5 MO58 0,35 Do przyłącza typu śruba -nakręcany na gwint o wymiarach M5 do M GB-25/E27 4 MO58 0,15 Do gniazd 25A z gwintem E GB-63/E33 4 MO58 0,17 Do gniazd 63A z gwintem E GB-100 G MO58 0,20 Do gniazd 100A z gwintem G PBO 6,5 M1E 0,12 Do podstaw, łączników listwowych i rozłączników wielkości: 000, PB2 6,5 M1E 0,20 Do podstaw, łączników listwowych i rozłączników wielkości: 1,2,3 31. PB4 13 M1E 0,22 Do podstaw, łączników listwowych i rozłączników wielkości: 3, UTK 9 MO58 0,50 Do trakcji w kopalniach przy znamionowym napięciu do 1kV Zacisk wyposażony jest w pokrętło do jego zakładania i zdejmowania Zacisk wyposażony jest w pokrętło do jego zakładania i zdejmowania Zacisk wyposażony jest w pokrętło do jego zakładania i zdejmowania Przy użyciu uchwytu bezpiecznikowego do BM-ów najbezpieczniej chronionego UBC (nr kat.iv-1) Przy użyciu uchwytu bezpiecznikowego do BM-ów najbezpieczniej chronionego UBC (nr kat.iv-1) Przy użyciu uchwytu bezpiecznikowego do BM-ów najbezpieczniej chronionego UBC (nr kat.iv-1) Zacisk wyposażony jest w drążek izolacyjny do jego zakładania i zdejmowania

5 PRZEWODY PRZEZNACZONE DLA PRZENOŚNEGO SPRZĘTU UZIEMIAJĄCEGO. Zaciski uziemiacza połączone są ze sobą przewodem z linki miedzianej powleczonej giętką osłonką odpowiedniej grubości z przeźroczystego tworzywa sztucznego. Odgiętki zakładane w miejscu mocowań zabezpieczają przewód przed uszkodzeniem i penetracją wilgoci. Właściwości przewodów przeznaczonych dla przenośnego sprzętu uziemiającego określa norma PN-EN 61138:2009. Zestawienie używanych w uziemiaczach przekrojów linek i odpowiadających im znamionowych prądów zwarcia I r1, przy czasie znamionowym t r = 1s oraz prądów szczytowych î tm, przy znamionowym współczynniku szczytu = 2,5 - podano w tabeli 1. TABELA 1 Przekrój przewodu uziemiacza (mm) Znamionowy prąd jednosekundowy Ir1 (ka) 4 6, , ,5 Całka Jouli e (A 2 s) Prąd szczytowy îtm (ka) 10 16,25 22,5 32,5 46,25 62,5 78,75 Dopuszczalny prąd zwarcia I r w funkcji czasu zwarcia t r dla różnych przekrojów przewodów uziemiaczy przedstawia poniższy wykres. UWAGA: W zakresie czasów: t r : 1s 3s prąd przeliczeniowy dla uziemiaczy gwarantowany 0,1s 1s- prąd przeliczeniowy możliwy dla niektórych wykonań uziemiaczy ogólnego przeznaczenia U.

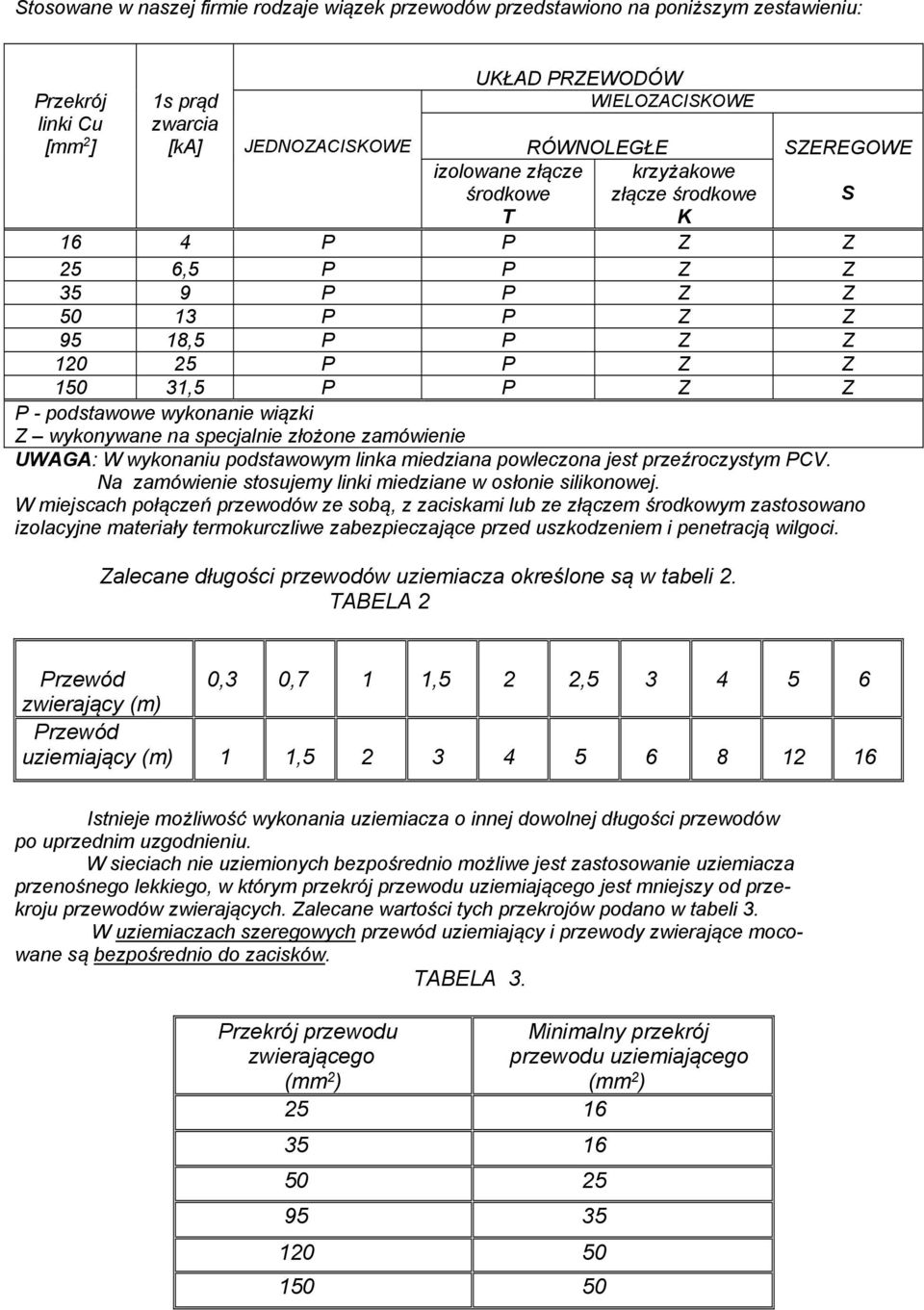

6 Stosowane w naszej firmie rodzaje wiązek przewodów przedstawiono na poniższym zestawieniu: Przekrój linki Cu [mm 2 ] 1s prąd zwarcia [ka] JEDNOZACISKOWE UKŁAD PRZEWODÓW WIELOZACISKOWE izolowane złącze środkowe T RÓWNOLEGŁE krzyżakowe złącze środkowe K SZEREGOWE 16 4 P P Z Z 25 6,5 P P Z Z 35 9 P P Z Z P P Z Z 95 18,5 P P Z Z P P Z Z ,5 P P Z Z P - podstawowe wykonanie wiązki Z wykonywane na specjalnie złożone zamówienie UWAGA: W wykonaniu podstawowym linka miedziana powleczona jest przeźroczystym PCV. Na zamówienie stosujemy linki miedziane w osłonie silikonowej. W miejscach połączeń przewodów ze sobą, z zaciskami lub ze złączem środkowym zastosowano izolacyjne materiały termokurczliwe zabezpieczające przed uszkodzeniem i penetracją wilgoci. Zalecane długości przewodów uziemiacza określone są w tabeli 2. TABELA 2 S Przewód 0,3 0,7 1 1,5 2 2, zwierający (m) Przewód uziemiający (m) 1 1, Istnieje możliwość wykonania uziemiacza o innej dowolnej długości przewodów po uprzednim uzgodnieniu. W sieciach nie uziemionych bezpośrednio możliwe jest zastosowanie uziemiacza przenośnego lekkiego, w którym przekrój przewodu uziemiającego jest mniejszy od przekroju przewodów zwierających. Zalecane wartości tych przekrojów podano w tabeli 3. W uziemiaczach szeregowych przewód uziemiający i przewody zwierające mocowane są bezpośrednio do. TABELA 3. Przekrój przewodu zwierającego (mm 2 ) Minimalny przekrój przewodu uziemiającego (mm 2 )

7 ZŁĄCZE ŚRODKOWE W UZIEMIACZACH WIELOZACISKOWYCH W uziemiaczach równoległych z dwoma lub większą ilością fazowych przewód uziemiający łączony jest z przewodami zwierającymi złączem środkowym, które w podstawowej wersji wykonane jest jako izolowane odporne na penetrację wilgoci i zapewniające elektryczną izolację zewnętrzną połączonych ze sobą linek. Ogranicza to do minimum zagrożenie związane z dotykiem złącza, jego nagrzewaniem się i możliwością powstania łuku elektrycznego. Użytkownik jest w pełni zabezpieczony w przypadku przepływu przez uziemiacz prądu zwarciowego. Uziemiacze przenośne ze złączem środkowym krzyżakowym wykonujemy wyłącznie na specjalne zamówienie. TORBA TRANSPORTOWA Każdy uziemiacz przenośny dostarczany jest w torbie transportowej o rozmiarach dostosowanych do wielkości i masy uziemiacza. Chroni ona skutecznie uziemiacz podczas jego transportu i przechowywania. SPOSÓB OZNACZANIA UZIEMIACZA W każdej karcie katalogowej uziemiacza przenośnego opisany jest sposób jego oznaczania wraz z podaniem przykładów oznaczeń. DOKUMENTY ZWIĄZANE: PN-EN 61230: Prace pod napięciem. Przenośny sprzęt do uziemiania lub uziemiania i zwierania. PN-EN 61138: Przewody przeznaczone do przenośnego sprzętu uziemiającego i zwierającego.
