Specyfikacja Techniczna Wykonania i Odbioru Robót Instalacji Elektrycznych

Transkrypt

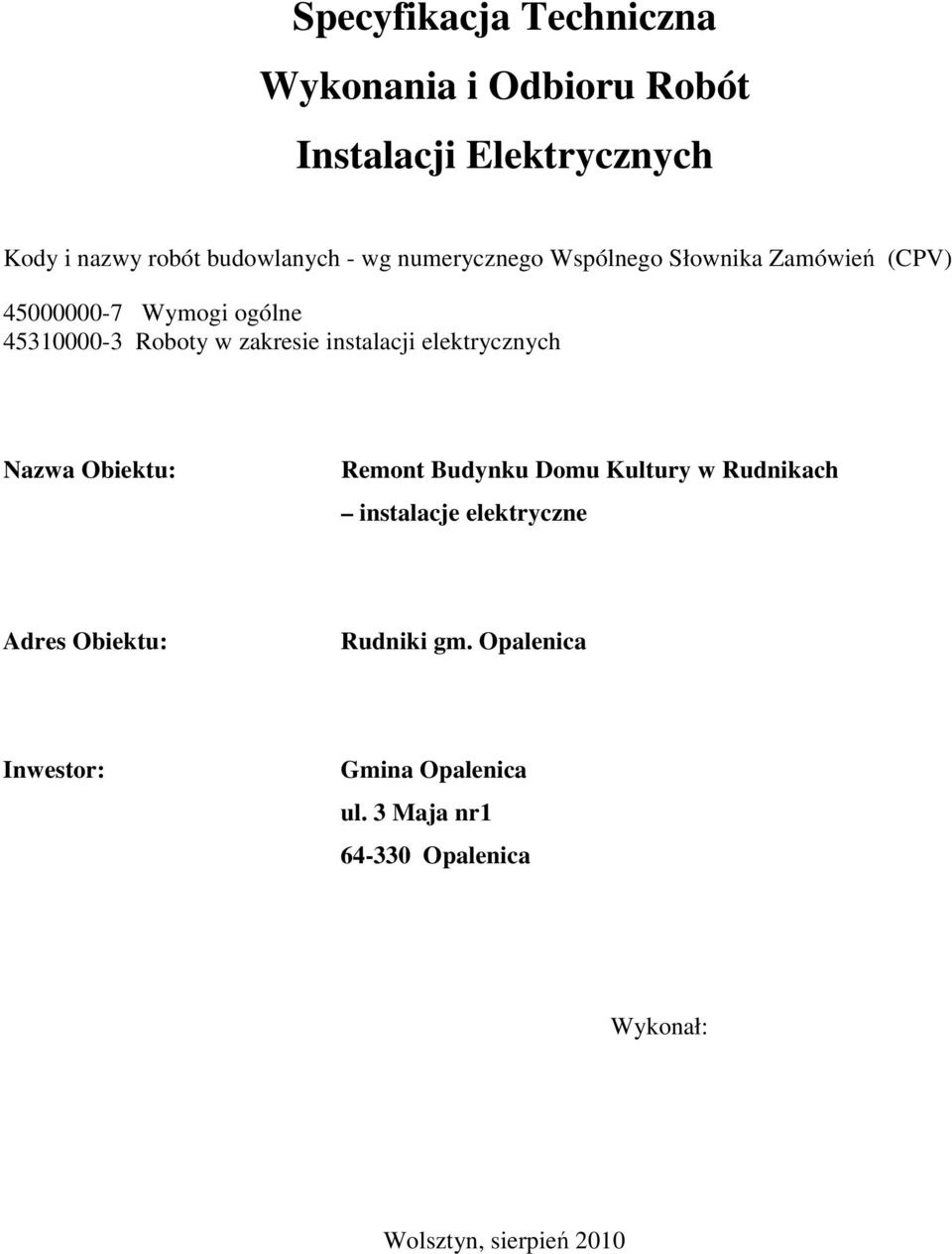

1 Specyfikacja Techniczna Wykonania i Odbioru Robót Instalacji Elektrycznych Kody i nazwy robót budowlanych - wg numerycznego Wspólnego Słownika Zamówie (CPV) Wymogi ogólne Roboty w zakresie instalacji elektrycznych Nazwa Obiektu: Remont Budynku Domu Kultury w Rudnikach instalacje elektryczne Adres Obiektu: Rudniki gm. Opalenica Inwestor: Gmina Opalenica ul. 3 Maja nr Opalenica Wykonał: Wolsztyn, sierpie 2010

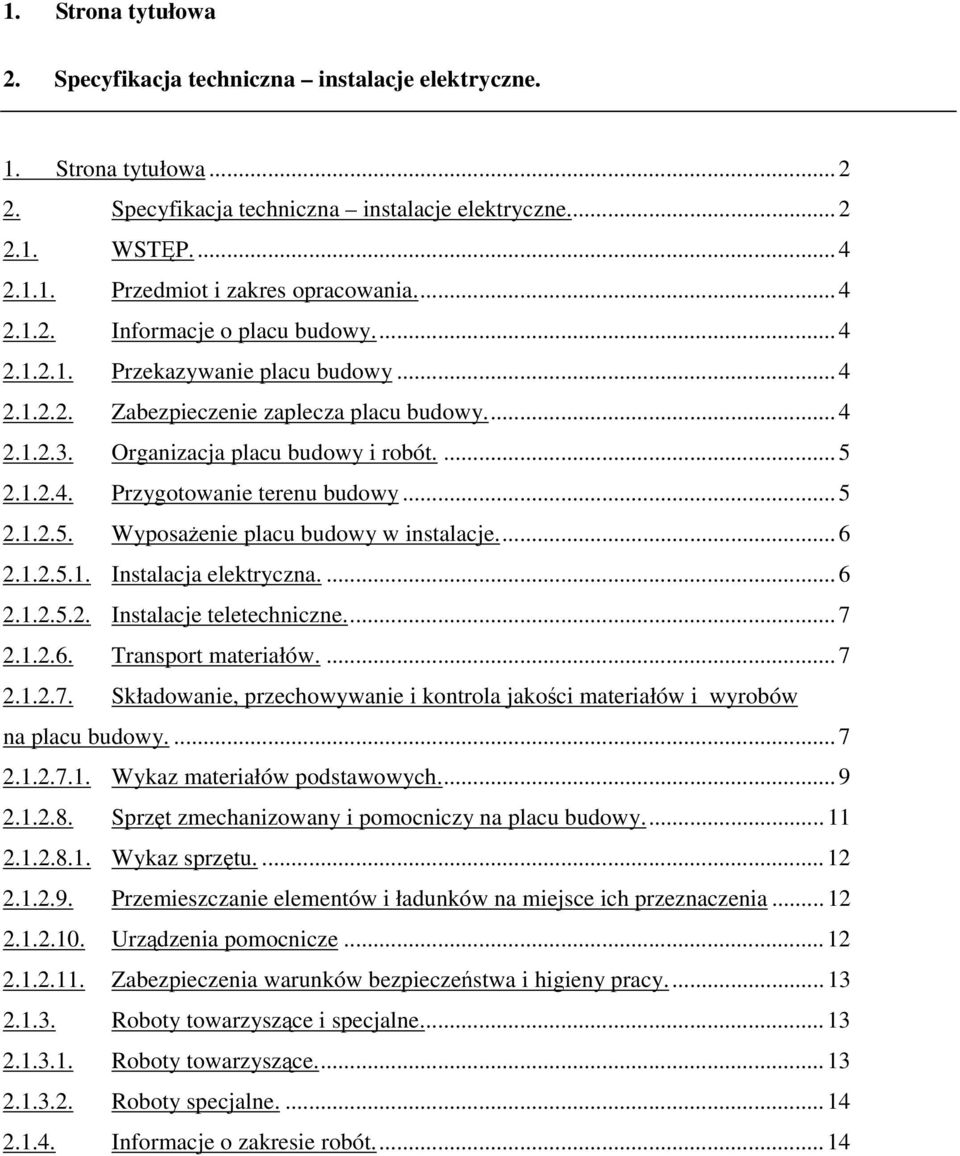

2 1. Strona tytułowa 2. Specyfikacja techniczna instalacje elektryczne. 1. Strona tytułowa Specyfikacja techniczna instalacje elektryczne WSTP Przedmiot i zakres opracowania Informacje o placu budowy Przekazywanie placu budowy Zabezpieczenie zaplecza placu budowy Organizacja placu budowy i robót Przygotowanie terenu budowy Wyposaenie placu budowy w instalacje Instalacja elektryczna Instalacje teletechniczne Transport materiałów Składowanie, przechowywanie i kontrola jakoci materiałów i wyrobów na placu budowy Wykaz materiałów podstawowych Sprzt zmechanizowany i pomocniczy na placu budowy Wykaz sprztu Przemieszczanie elementów i ładunków na miejsce ich przeznaczenia Urzdzenia pomocnicze Zabezpieczenia warunków bezpieczestwa i higieny pracy Roboty towarzyszce i specjalne Roboty towarzyszce Roboty specjalne Informacje o zakresie robót... 14

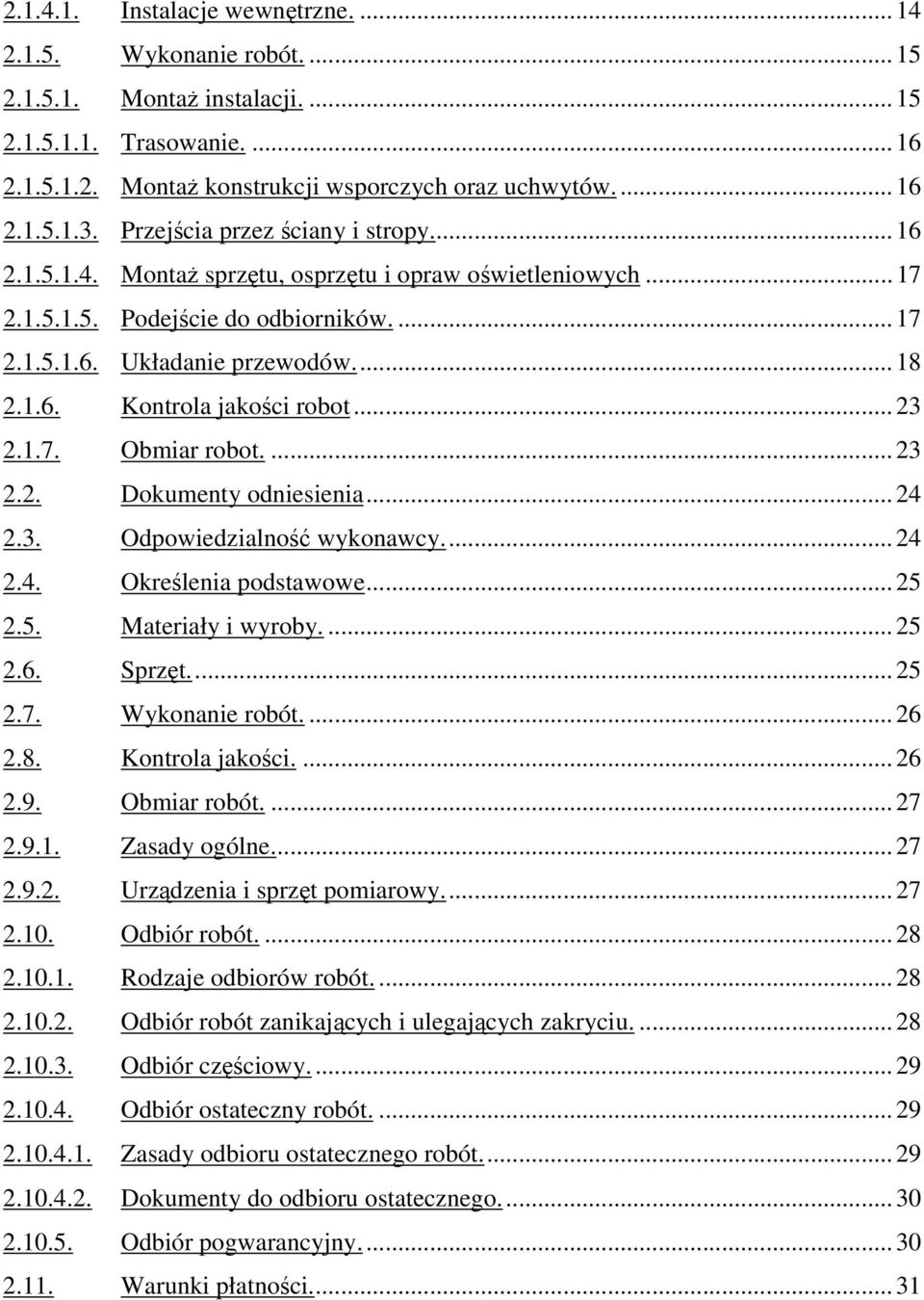

3 Instalacje wewntrzne Wykonanie robót Monta instalacji Trasowanie Monta konstrukcji wsporczych oraz uchwytów Przejcia przez ciany i stropy Monta sprztu, osprztu i opraw owietleniowych Podejcie do odbiorników Układanie przewodów Kontrola jakoci robot Obmiar robot Dokumenty odniesienia Odpowiedzialno wykonawcy Okrelenia podstawowe Materiały i wyroby Sprzt Wykonanie robót Kontrola jakoci Obmiar robót Zasady ogólne Urzdzenia i sprzt pomiarowy Odbiór robót Rodzaje odbiorów robót Odbiór robót zanikajcych i ulegajcych zakryciu Odbiór czciowy Odbiór ostateczny robót Zasady odbioru ostatecznego robót Dokumenty do odbioru ostatecznego Odbiór pogwarancyjny Warunki płatnoci... 31

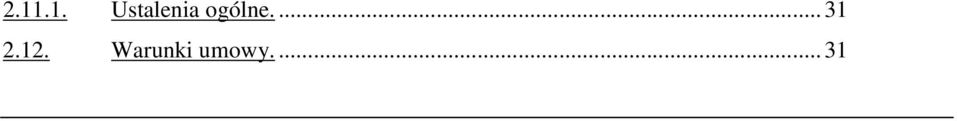

4 Ustalenia ogólne Warunki umowy

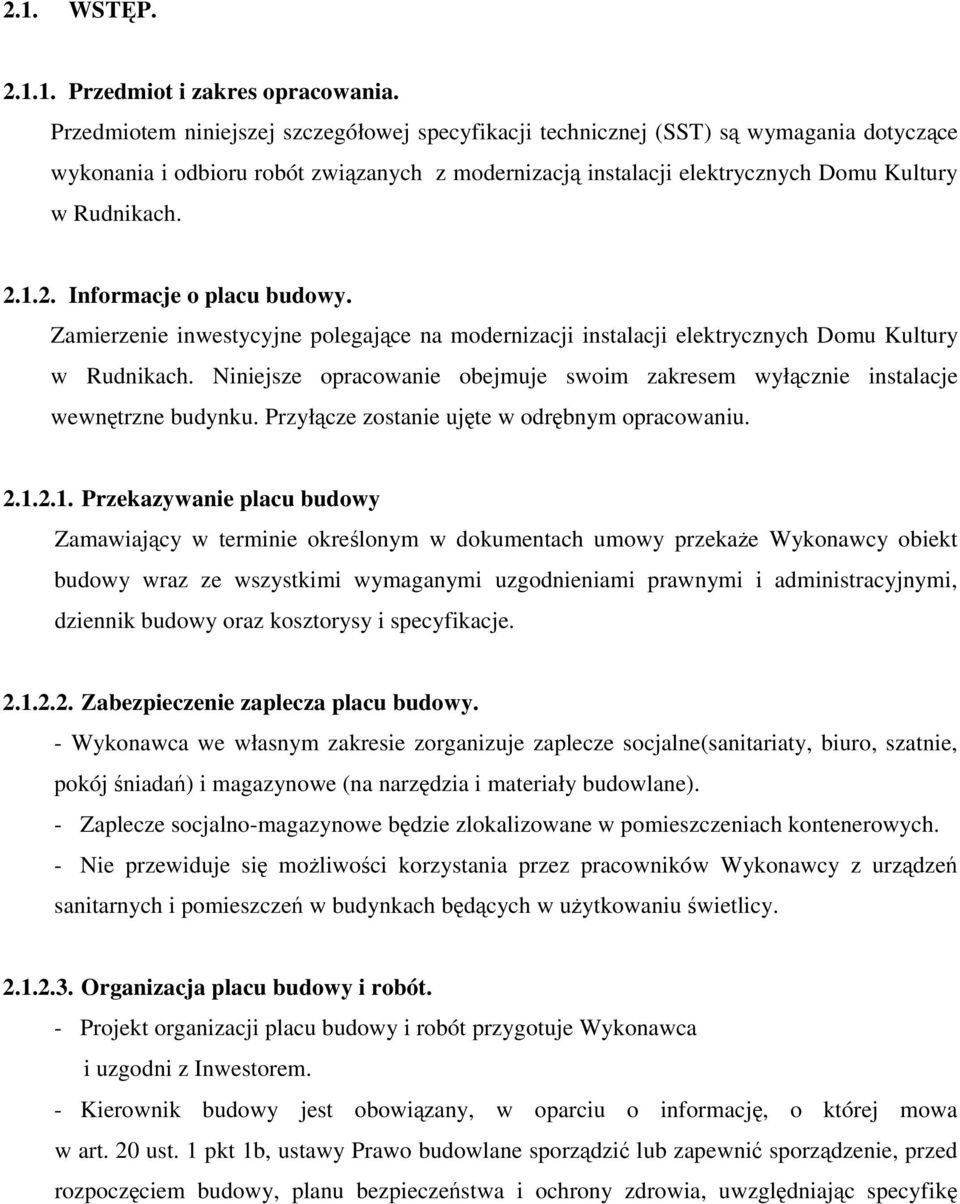

5 2.1. WSTP Przedmiot i zakres opracowania. Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych z modernizacj instalacji elektrycznych Domu Kultury w Rudnikach Informacje o placu budowy. Zamierzenie inwestycyjne polegajce na modernizacji instalacji elektrycznych Domu Kultury w Rudnikach. Niniejsze opracowanie obejmuje swoim zakresem wyłcznie instalacje wewntrzne budynku. Przyłcze zostanie ujte w odrbnym opracowaniu Przekazywanie placu budowy Zamawiajcy w terminie okrelonym w dokumentach umowy przekae Wykonawcy obiekt budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, dziennik budowy oraz kosztorysy i specyfikacje Zabezpieczenie zaplecza placu budowy. - Wykonawca we własnym zakresie zorganizuje zaplecze socjalne(sanitariaty, biuro, szatnie, pokój niada) i magazynowe (na narzdzia i materiały budowlane). - Zaplecze socjalno-magazynowe bdzie zlokalizowane w pomieszczeniach kontenerowych. - Nie przewiduje si moliwoci korzystania przez pracowników Wykonawcy z urzdze sanitarnych i pomieszcze w budynkach bdcych w uytkowaniu wietlicy Organizacja placu budowy i robót. - Projekt organizacji placu budowy i robót przygotuje Wykonawca i uzgodni z Inwestorem. - Kierownik budowy jest obowizany, w oparciu o informacj, o której mowa w art. 20 ust. 1 pkt 1b, ustawy Prawo budowlane sporzdzi lub zapewni sporzdzenie, przed rozpoczciem budowy, planu bezpieczestwa i ochrony zdrowia, uwzgldniajc specyfik

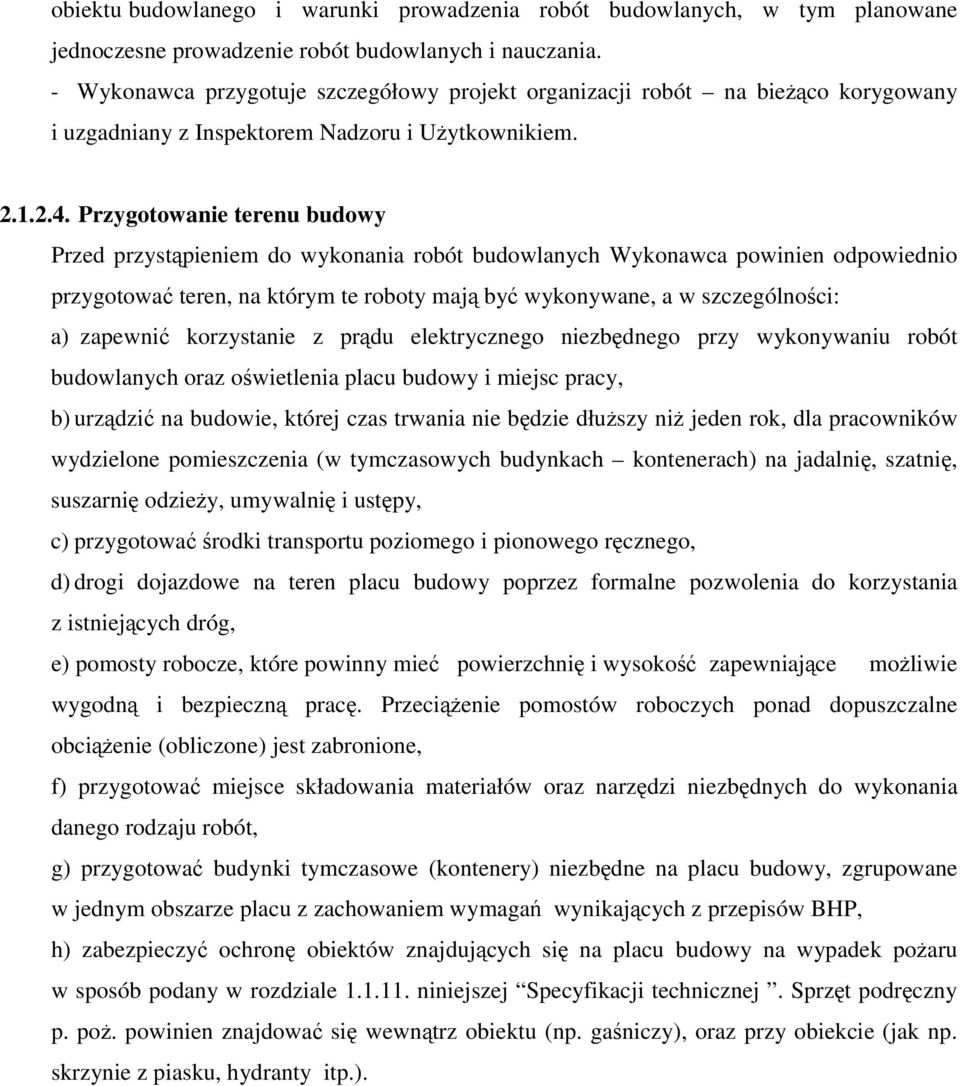

6 obiektu budowlanego i warunki prowadzenia robót budowlanych, w tym planowane jednoczesne prowadzenie robót budowlanych i nauczania. - Wykonawca przygotuje szczegółowy projekt organizacji robót na bieco korygowany i uzgadniany z Inspektorem Nadzoru i Uytkownikiem Przygotowanie terenu budowy Przed przystpieniem do wykonania robót budowlanych Wykonawca powinien odpowiednio przygotowa teren, na którym te roboty maj by wykonywane, a w szczególnoci: a) zapewni korzystanie z prdu elektrycznego niezbdnego przy wykonywaniu robót budowlanych oraz owietlenia placu budowy i miejsc pracy, b) urzdzi na budowie, której czas trwania nie bdzie dłuszy ni jeden rok, dla pracowników wydzielone pomieszczenia (w tymczasowych budynkach kontenerach) na jadalni, szatni, suszarni odziey, umywalni i ustpy, c) przygotowa rodki transportu poziomego i pionowego rcznego, d) drogi dojazdowe na teren placu budowy poprzez formalne pozwolenia do korzystania z istniejcych dróg, e) pomosty robocze, które powinny mie powierzchni i wysoko zapewniajce moliwie wygodn i bezpieczn prac. Przecienie pomostów roboczych ponad dopuszczalne obcienie (obliczone) jest zabronione, f) przygotowa miejsce składowania materiałów oraz narzdzi niezbdnych do wykonania danego rodzaju robót, g) przygotowa budynki tymczasowe (kontenery) niezbdne na placu budowy, zgrupowane w jednym obszarze placu z zachowaniem wymaga wynikajcych z przepisów BHP, h) zabezpieczy ochron obiektów znajdujcych si na placu budowy na wypadek poaru w sposób podany w rozdziale niniejszej Specyfikacji technicznej. Sprzt podrczny p. po. powinien znajdowa si wewntrz obiektu (np. ganiczy), oraz przy obiekcie (jak np. skrzynie z piasku, hydranty itp.).

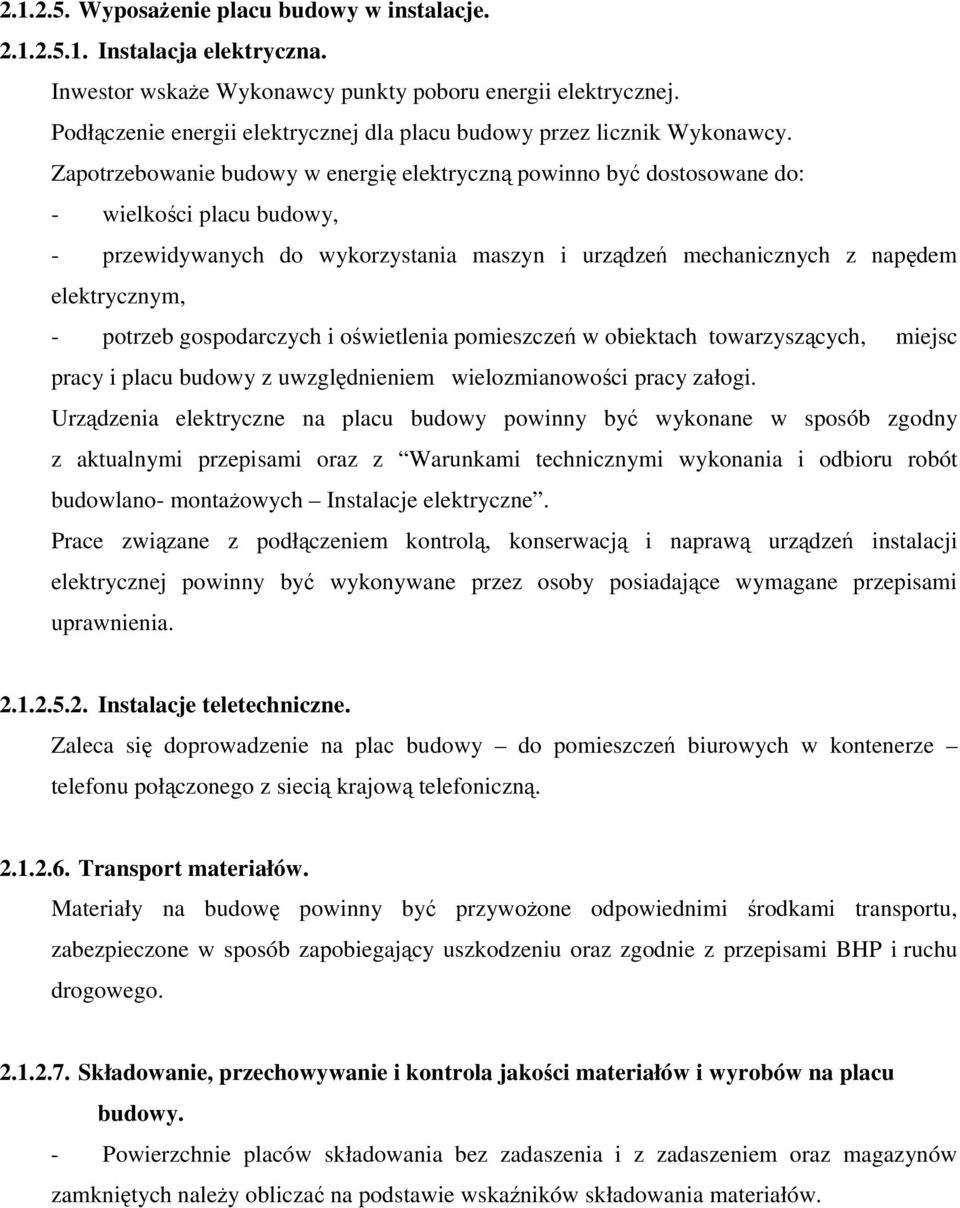

7 Wyposaenie placu budowy w instalacje Instalacja elektryczna. Inwestor wskae Wykonawcy punkty poboru energii elektrycznej. Podłczenie energii elektrycznej dla placu budowy przez licznik Wykonawcy. Zapotrzebowanie budowy w energi elektryczn powinno by dostosowane do: - wielkoci placu budowy, - przewidywanych do wykorzystania maszyn i urzdze mechanicznych z napdem elektrycznym, - potrzeb gospodarczych i owietlenia pomieszcze w obiektach towarzyszcych, miejsc pracy i placu budowy z uwzgldnieniem wielozmianowoci pracy załogi. Urzdzenia elektryczne na placu budowy powinny by wykonane w sposób zgodny z aktualnymi przepisami oraz z Warunkami technicznymi wykonania i odbioru robót budowlano- montaowych Instalacje elektryczne. Prace zwizane z podłczeniem kontrol, konserwacj i napraw urzdze instalacji elektrycznej powinny by wykonywane przez osoby posiadajce wymagane przepisami uprawnienia Instalacje teletechniczne. Zaleca si doprowadzenie na plac budowy do pomieszcze biurowych w kontenerze telefonu połczonego z sieci krajow telefoniczn Transport materiałów. Materiały na budow powinny by przywoone odpowiednimi rodkami transportu, zabezpieczone w sposób zapobiegajcy uszkodzeniu oraz zgodnie z przepisami BHP i ruchu drogowego Składowanie, przechowywanie i kontrola jakoci materiałów i wyrobów na placu budowy. - Powierzchnie placów składowania bez zadaszenia i z zadaszeniem oraz magazynów zamknitych naley oblicza na podstawie wskaników składowania materiałów.

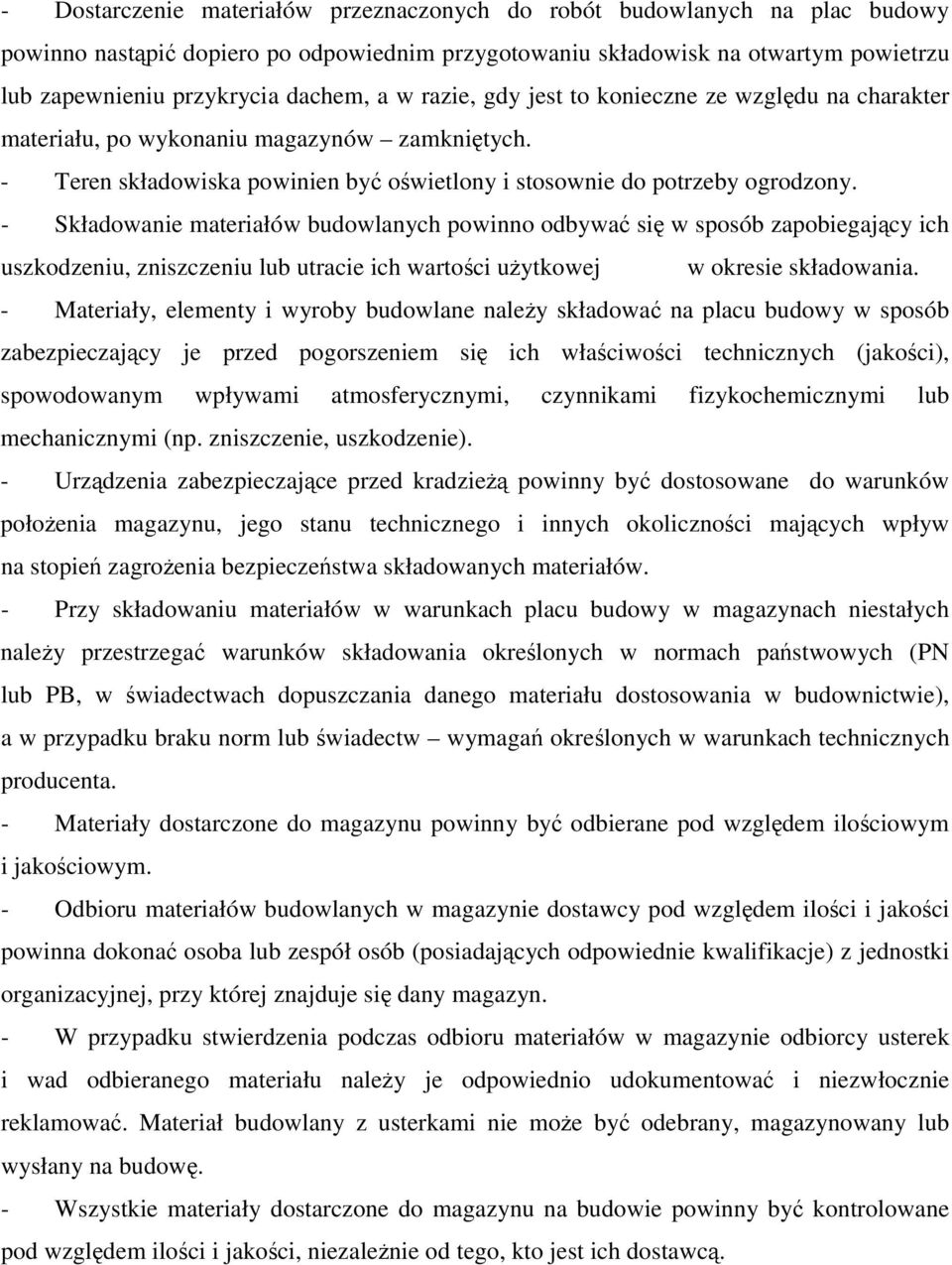

8 - Dostarczenie materiałów przeznaczonych do robót budowlanych na plac budowy powinno nastpi dopiero po odpowiednim przygotowaniu składowisk na otwartym powietrzu lub zapewnieniu przykrycia dachem, a w razie, gdy jest to konieczne ze wzgldu na charakter materiału, po wykonaniu magazynów zamknitych. - Teren składowiska powinien by owietlony i stosownie do potrzeby ogrodzony. - Składowanie materiałów budowlanych powinno odbywa si w sposób zapobiegajcy ich uszkodzeniu, zniszczeniu lub utracie ich wartoci uytkowej w okresie składowania. - Materiały, elementy i wyroby budowlane naley składowa na placu budowy w sposób zabezpieczajcy je przed pogorszeniem si ich właciwoci technicznych (jakoci), spowodowanym wpływami atmosferycznymi, czynnikami fizykochemicznymi lub mechanicznymi (np. zniszczenie, uszkodzenie). - Urzdzenia zabezpieczajce przed kradzie powinny by dostosowane do warunków połoenia magazynu, jego stanu technicznego i innych okolicznoci majcych wpływ na stopie zagroenia bezpieczestwa składowanych materiałów. - Przy składowaniu materiałów w warunkach placu budowy w magazynach niestałych naley przestrzega warunków składowania okrelonych w normach pastwowych (PN lub PB, w wiadectwach dopuszczania danego materiału dostosowania w budownictwie), a w przypadku braku norm lub wiadectw wymaga okrelonych w warunkach technicznych producenta. - Materiały dostarczone do magazynu powinny by odbierane pod wzgldem ilociowym i jakociowym. - Odbioru materiałów budowlanych w magazynie dostawcy pod wzgldem iloci i jakoci powinna dokona osoba lub zespół osób (posiadajcych odpowiednie kwalifikacje) z jednostki organizacyjnej, przy której znajduje si dany magazyn. - W przypadku stwierdzenia podczas odbioru materiałów w magazynie odbiorcy usterek i wad odbieranego materiału naley je odpowiednio udokumentowa i niezwłocznie reklamowa. Materiał budowlany z usterkami nie moe by odebrany, magazynowany lub wysłany na budow. - Wszystkie materiały dostarczone do magazynu na budowie powinny by kontrolowane pod wzgldem iloci i jakoci, niezalenie od tego, kto jest ich dostawc.

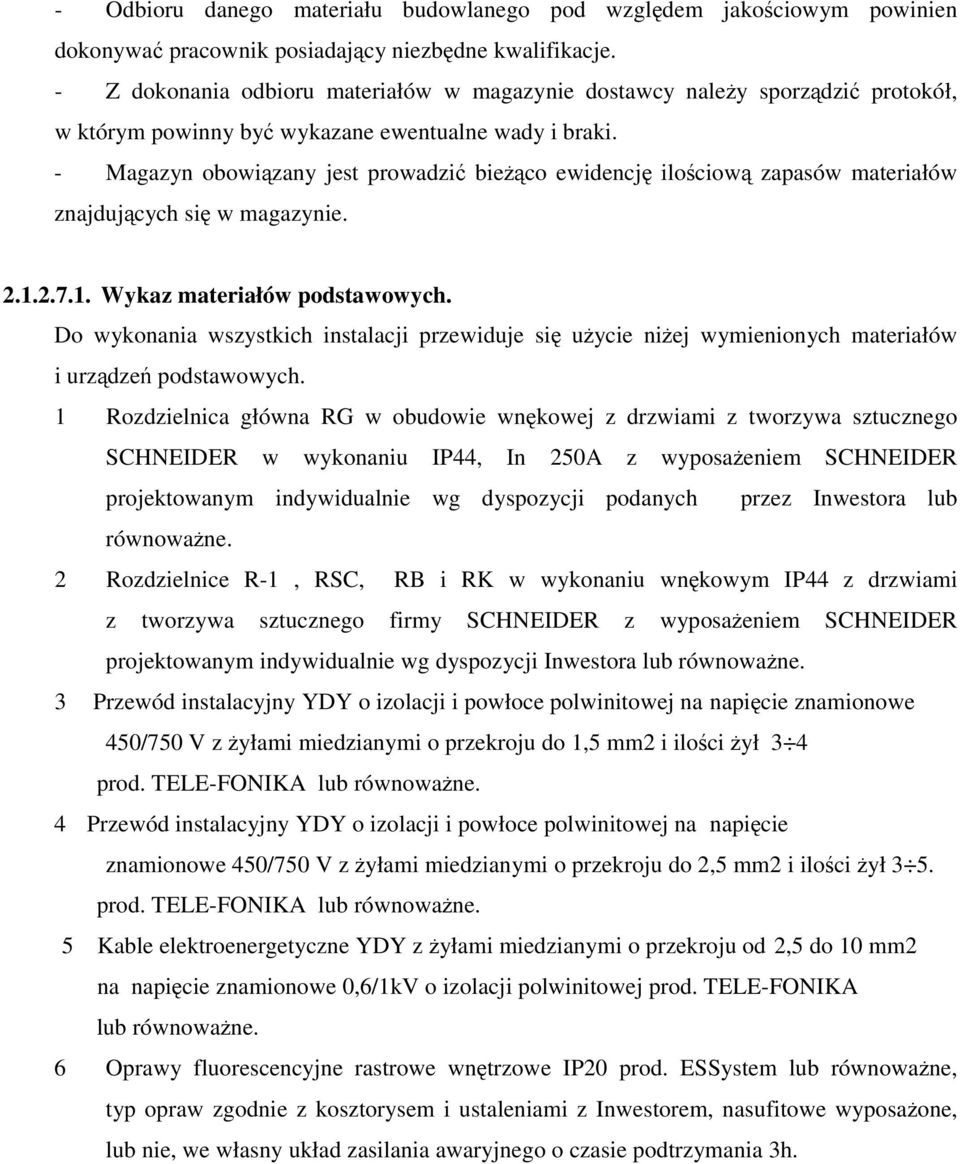

9 - Odbioru danego materiału budowlanego pod wzgldem jakociowym powinien dokonywa pracownik posiadajcy niezbdne kwalifikacje. - Z dokonania odbioru materiałów w magazynie dostawcy naley sporzdzi protokół, w którym powinny by wykazane ewentualne wady i braki. - Magazyn obowizany jest prowadzi bieco ewidencj ilociow zapasów materiałów znajdujcych si w magazynie Wykaz materiałów podstawowych. Do wykonania wszystkich instalacji przewiduje si uycie niej wymienionych materiałów i urzdze podstawowych. 1 Rozdzielnica główna RG w obudowie wnkowej z drzwiami z tworzywa sztucznego SCHNEIDER w wykonaniu IP44, In 250A z wyposaeniem SCHNEIDER projektowanym indywidualnie wg dyspozycji podanych przez Inwestora lub równowane. 2 Rozdzielnice R-1, RSC, RB i RK w wykonaniu wnkowym IP44 z drzwiami z tworzywa sztucznego firmy SCHNEIDER z wyposaeniem SCHNEIDER projektowanym indywidualnie wg dyspozycji Inwestora lub równowane. 3 Przewód instalacyjny YDY o izolacji i powłoce polwinitowej na napicie znamionowe 450/750 V z yłami miedzianymi o przekroju do 1,5 mm2 i iloci ył 3 4 prod. TELE-FONIKA lub równowane. 4 Przewód instalacyjny YDY o izolacji i powłoce polwinitowej na napicie znamionowe 450/750 V z yłami miedzianymi o przekroju do 2,5 mm2 i iloci ył 3 5. prod. TELE-FONIKA lub równowane. 5 Kable elektroenergetyczne YDY z yłami miedzianymi o przekroju od 2,5 do 10 mm2 na napicie znamionowe 0,6/1kV o izolacji polwinitowej prod. TELE-FONIKA lub równowane. 6 Oprawy fluorescencyjne rastrowe wntrzowe IP20 prod. ESSystem lub równowane, typ opraw zgodnie z kosztorysem i ustaleniami z Inwestorem, nasufitowe wyposaone, lub nie, we własny układ zasilania awaryjnego o czasie podtrzymania 3h.

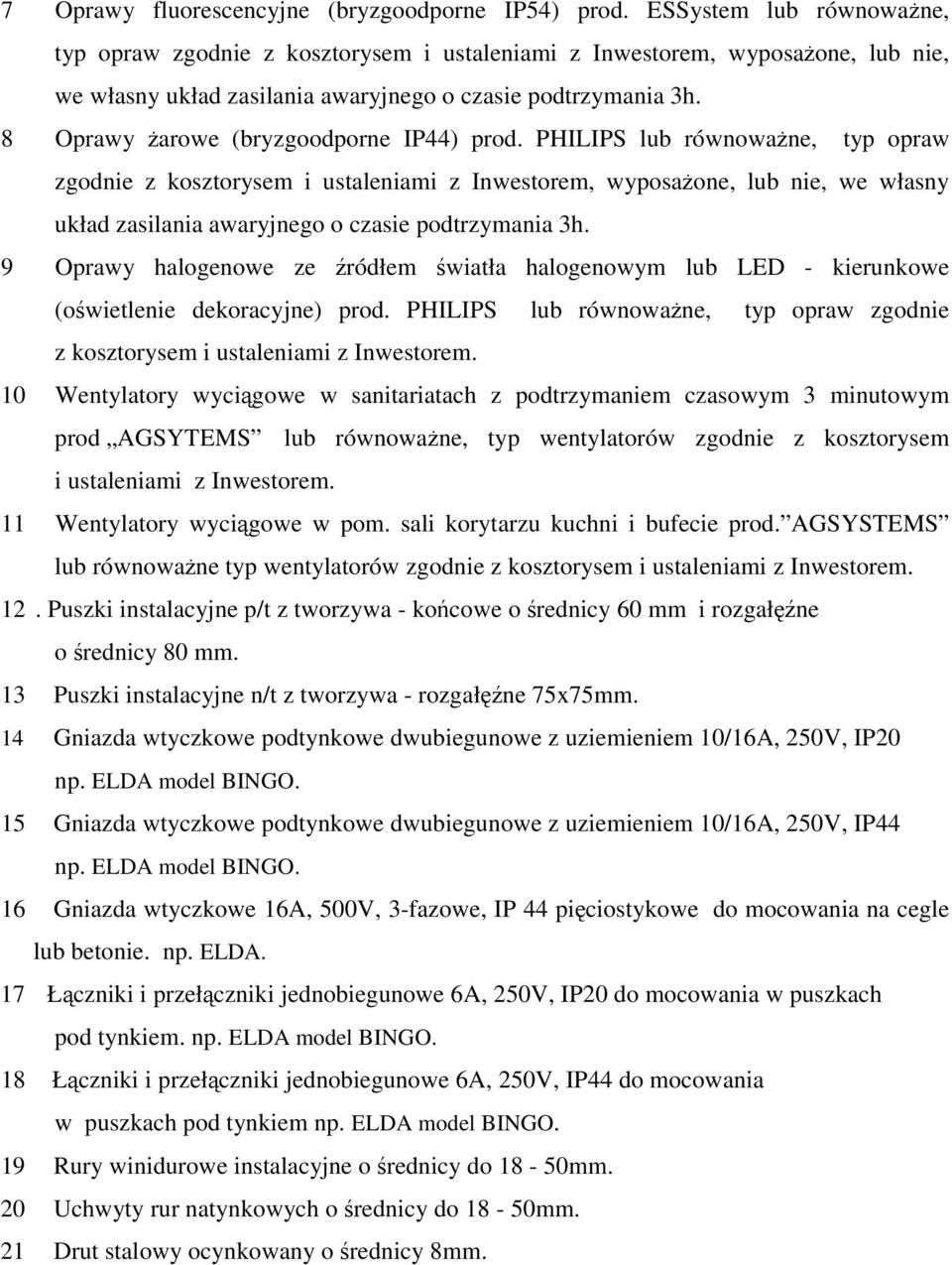

10 7 Oprawy fluorescencyjne (bryzgoodporne IP54) prod. ESSystem lub równowane, typ opraw zgodnie z kosztorysem i ustaleniami z Inwestorem, wyposaone, lub nie, we własny układ zasilania awaryjnego o czasie podtrzymania 3h. 8 Oprawy arowe (bryzgoodporne IP44) prod. PHILIPS lub równowane, typ opraw zgodnie z kosztorysem i ustaleniami z Inwestorem, wyposaone, lub nie, we własny układ zasilania awaryjnego o czasie podtrzymania 3h. 9 Oprawy halogenowe ze ródłem wiatła halogenowym lub LED - kierunkowe (owietlenie dekoracyjne) prod. PHILIPS lub równowane, typ opraw zgodnie z kosztorysem i ustaleniami z Inwestorem. 10 Wentylatory wycigowe w sanitariatach z podtrzymaniem czasowym 3 minutowym prod AGSYTEMS lub równowane, typ wentylatorów zgodnie z kosztorysem i ustaleniami z Inwestorem. 11 Wentylatory wycigowe w pom. sali korytarzu kuchni i bufecie prod. AGSYSTEMS lub równowane typ wentylatorów zgodnie z kosztorysem i ustaleniami z Inwestorem. 12. Puszki instalacyjne p/t z tworzywa - kocowe o rednicy 60 mm i rozgałne o rednicy 80 mm. 13 Puszki instalacyjne n/t z tworzywa - rozgałne 75x75mm. 14 Gniazda wtyczkowe podtynkowe dwubiegunowe z uziemieniem 10/16A, 250V, IP20 np. ELDA model BINGO. 15 Gniazda wtyczkowe podtynkowe dwubiegunowe z uziemieniem 10/16A, 250V, IP44 np. ELDA model BINGO. 16 Gniazda wtyczkowe 16A, 500V, 3-fazowe, IP 44 piciostykowe do mocowania na cegle lub betonie. np. ELDA. 17 Łczniki i przełczniki jednobiegunowe 6A, 250V, IP20 do mocowania w puszkach pod tynkiem. np. ELDA model BINGO. 18 Łczniki i przełczniki jednobiegunowe 6A, 250V, IP44 do mocowania w puszkach pod tynkiem np. ELDA model BINGO. 19 Rury winidurowe instalacyjne o rednicy do 18-50mm. 20 Uchwyty rur natynkowych o rednicy do 18-50mm. 21 Drut stalowy ocynkowany o rednicy 8mm.

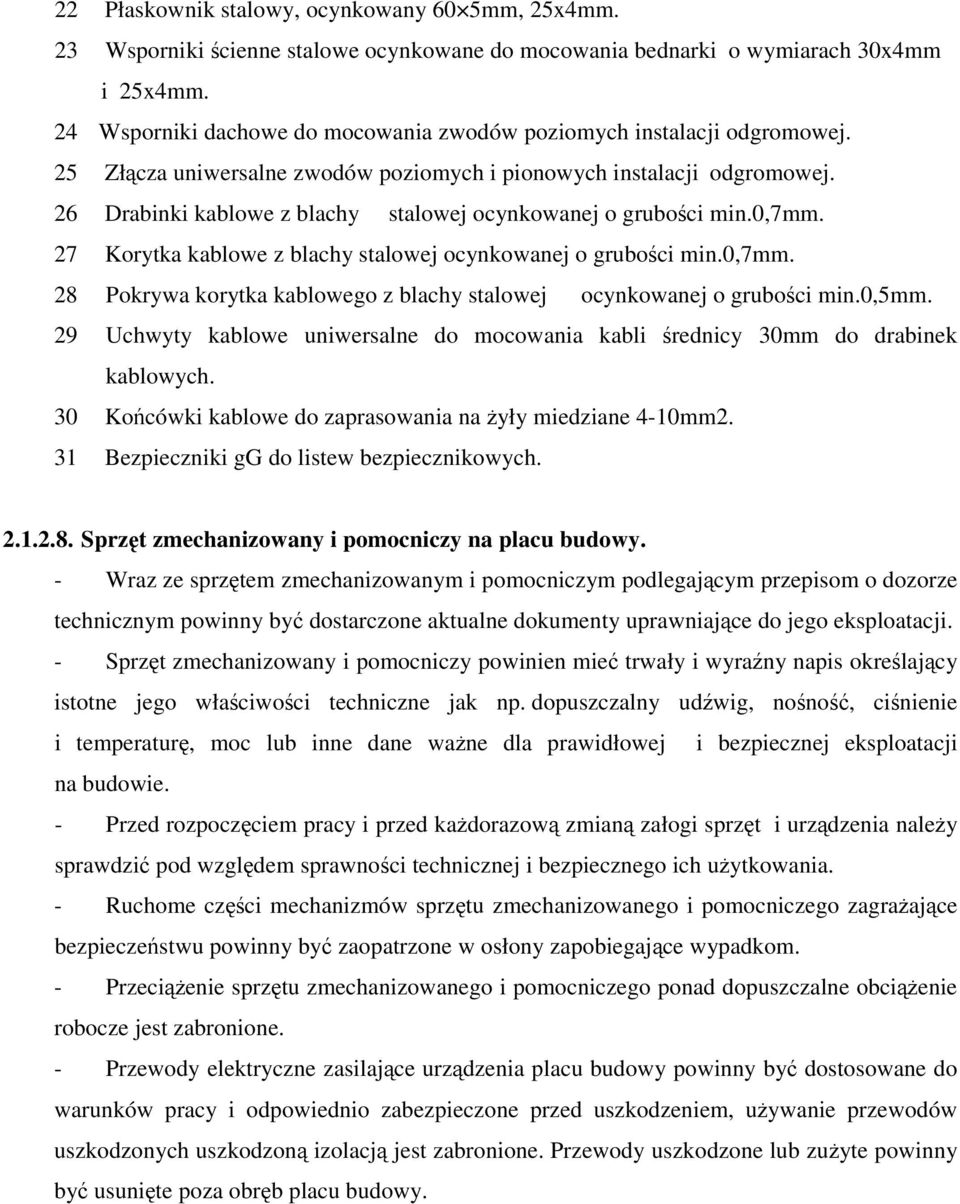

11 22 Płaskownik stalowy, ocynkowany 60 5mm, 25x4mm. 23 Wsporniki cienne stalowe ocynkowane do mocowania bednarki o wymiarach 30x4mm i 25x4mm. 24 Wsporniki dachowe do mocowania zwodów poziomych instalacji odgromowej. 25 Złcza uniwersalne zwodów poziomych i pionowych instalacji odgromowej. 26 Drabinki kablowe z blachy stalowej ocynkowanej o gruboci min.0,7mm. 27 Korytka kablowe z blachy stalowej ocynkowanej o gruboci min.0,7mm. 28 Pokrywa korytka kablowego z blachy stalowej ocynkowanej o gruboci min.0,5mm. 29 Uchwyty kablowe uniwersalne do mocowania kabli rednicy 30mm do drabinek kablowych. 30 Kocówki kablowe do zaprasowania na yły miedziane 4-10mm2. 31 Bezpieczniki gg do listew bezpiecznikowych Sprzt zmechanizowany i pomocniczy na placu budowy. - Wraz ze sprztem zmechanizowanym i pomocniczym podlegajcym przepisom o dozorze technicznym powinny by dostarczone aktualne dokumenty uprawniajce do jego eksploatacji. - Sprzt zmechanizowany i pomocniczy powinien mie trwały i wyrany napis okrelajcy istotne jego właciwoci techniczne jak np. dopuszczalny udwig, nono, cinienie i temperatur, moc lub inne dane wane dla prawidłowej i bezpiecznej eksploatacji na budowie. - Przed rozpoczciem pracy i przed kadorazow zmian załogi sprzt i urzdzenia naley sprawdzi pod wzgldem sprawnoci technicznej i bezpiecznego ich uytkowania. - Ruchome czci mechanizmów sprztu zmechanizowanego i pomocniczego zagraajce bezpieczestwu powinny by zaopatrzone w osłony zapobiegajce wypadkom. - Przecienie sprztu zmechanizowanego i pomocniczego ponad dopuszczalne obcienie robocze jest zabronione. - Przewody elektryczne zasilajce urzdzenia placu budowy powinny by dostosowane do warunków pracy i odpowiednio zabezpieczone przed uszkodzeniem, uywanie przewodów uszkodzonych uszkodzon izolacj jest zabronione. Przewody uszkodzone lub zuyte powinny by usunite poza obrb placu budowy.

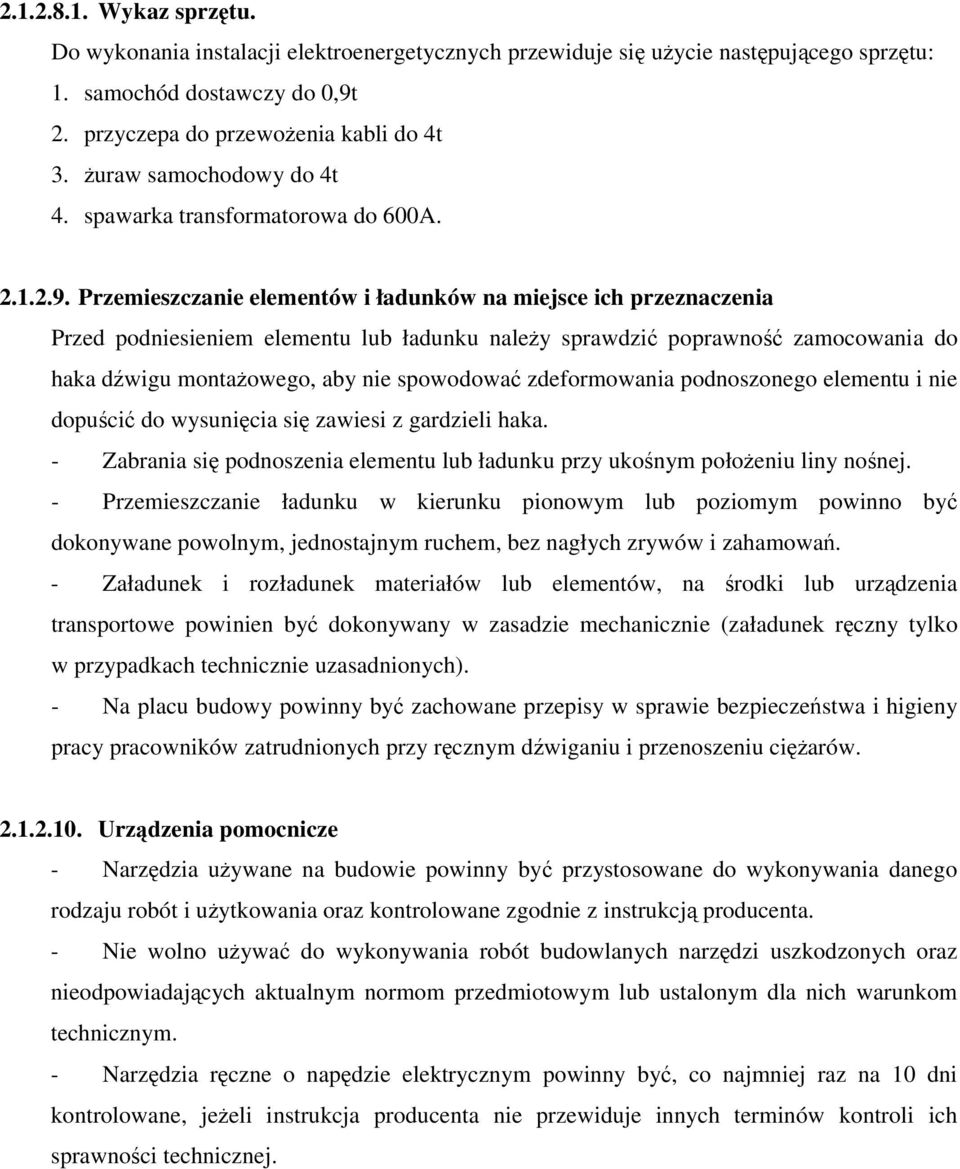

12 Wykaz sprztu. Do wykonania instalacji elektroenergetycznych przewiduje si uycie nastpujcego sprztu: 1. samochód dostawczy do 0,9t 2. przyczepa do przewoenia kabli do 4t 3. uraw samochodowy do 4t 4. spawarka transformatorowa do 600A Przemieszczanie elementów i ładunków na miejsce ich przeznaczenia Przed podniesieniem elementu lub ładunku naley sprawdzi poprawno zamocowania do haka dwigu montaowego, aby nie spowodowa zdeformowania podnoszonego elementu i nie dopuci do wysunicia si zawiesi z gardzieli haka. - Zabrania si podnoszenia elementu lub ładunku przy ukonym połoeniu liny nonej. - Przemieszczanie ładunku w kierunku pionowym lub poziomym powinno by dokonywane powolnym, jednostajnym ruchem, bez nagłych zrywów i zahamowa. - Załadunek i rozładunek materiałów lub elementów, na rodki lub urzdzenia transportowe powinien by dokonywany w zasadzie mechanicznie (załadunek rczny tylko w przypadkach technicznie uzasadnionych). - Na placu budowy powinny by zachowane przepisy w sprawie bezpieczestwa i higieny pracy pracowników zatrudnionych przy rcznym dwiganiu i przenoszeniu ciarów Urzdzenia pomocnicze - Narzdzia uywane na budowie powinny by przystosowane do wykonywania danego rodzaju robót i uytkowania oraz kontrolowane zgodnie z instrukcj producenta. - Nie wolno uywa do wykonywania robót budowlanych narzdzi uszkodzonych oraz nieodpowiadajcych aktualnym normom przedmiotowym lub ustalonym dla nich warunkom technicznym. - Narzdzia rczne o napdzie elektrycznym powinny by, co najmniej raz na 10 dni kontrolowane, jeeli instrukcja producenta nie przewiduje innych terminów kontroli ich sprawnoci technicznej.

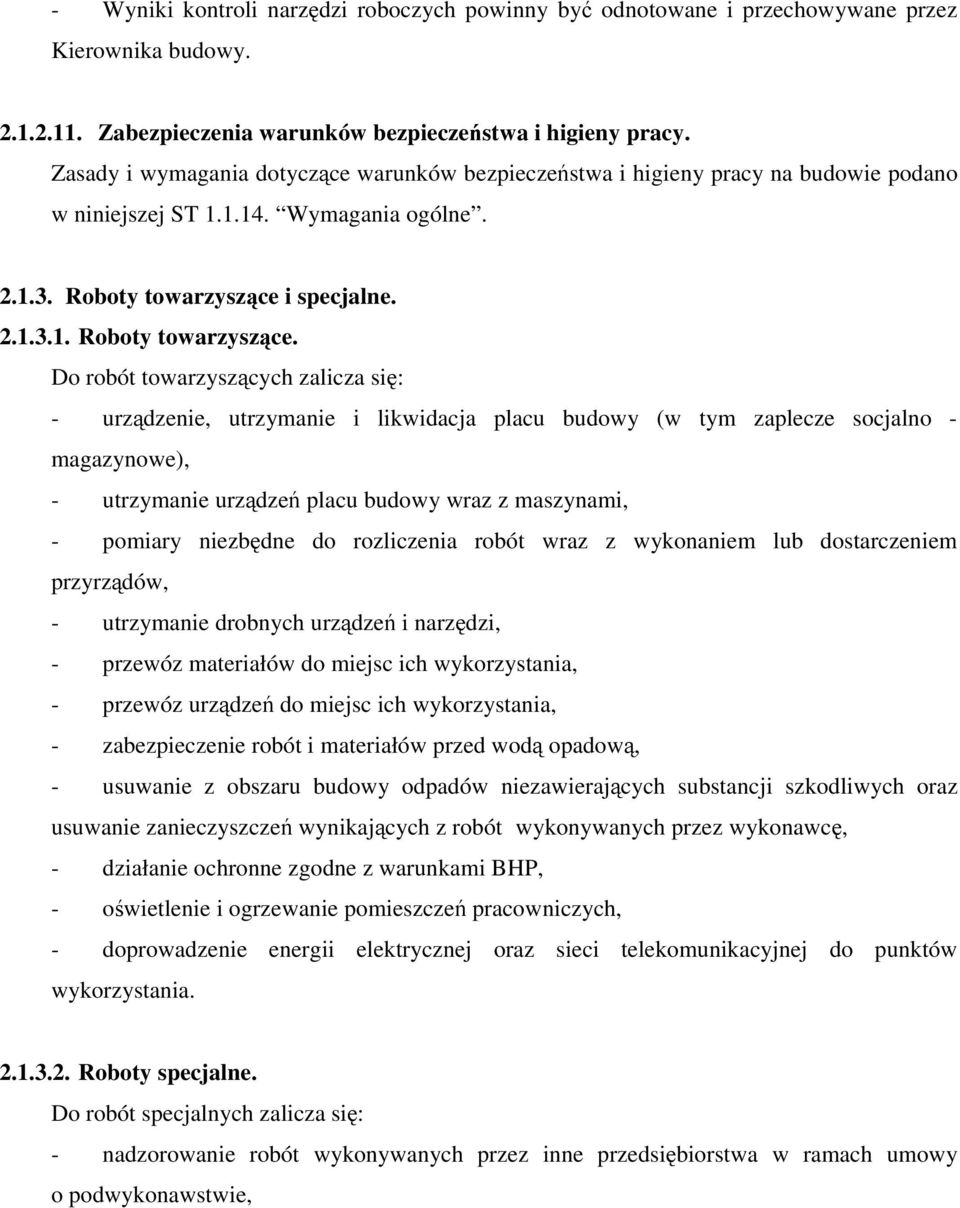

13 - Wyniki kontroli narzdzi roboczych powinny by odnotowane i przechowywane przez Kierownika budowy Zabezpieczenia warunków bezpieczestwa i higieny pracy. Zasady i wymagania dotyczce warunków bezpieczestwa i higieny pracy na budowie podano w niniejszej ST Wymagania ogólne Roboty towarzyszce i specjalne Roboty towarzyszce. Do robót towarzyszcych zalicza si: - urzdzenie, utrzymanie i likwidacja placu budowy (w tym zaplecze socjalno - magazynowe), - utrzymanie urzdze placu budowy wraz z maszynami, - pomiary niezbdne do rozliczenia robót wraz z wykonaniem lub dostarczeniem przyrzdów, - utrzymanie drobnych urzdze i narzdzi, - przewóz materiałów do miejsc ich wykorzystania, - przewóz urzdze do miejsc ich wykorzystania, - zabezpieczenie robót i materiałów przed wod opadow, - usuwanie z obszaru budowy odpadów niezawierajcych substancji szkodliwych oraz usuwanie zanieczyszcze wynikajcych z robót wykonywanych przez wykonawc, - działanie ochronne zgodne z warunkami BHP, - owietlenie i ogrzewanie pomieszcze pracowniczych, - doprowadzenie energii elektrycznej oraz sieci telekomunikacyjnej do punktów wykorzystania Roboty specjalne. Do robót specjalnych zalicza si: - nadzorowanie robót wykonywanych przez inne przedsibiorstwa w ramach umowy o podwykonawstwie,

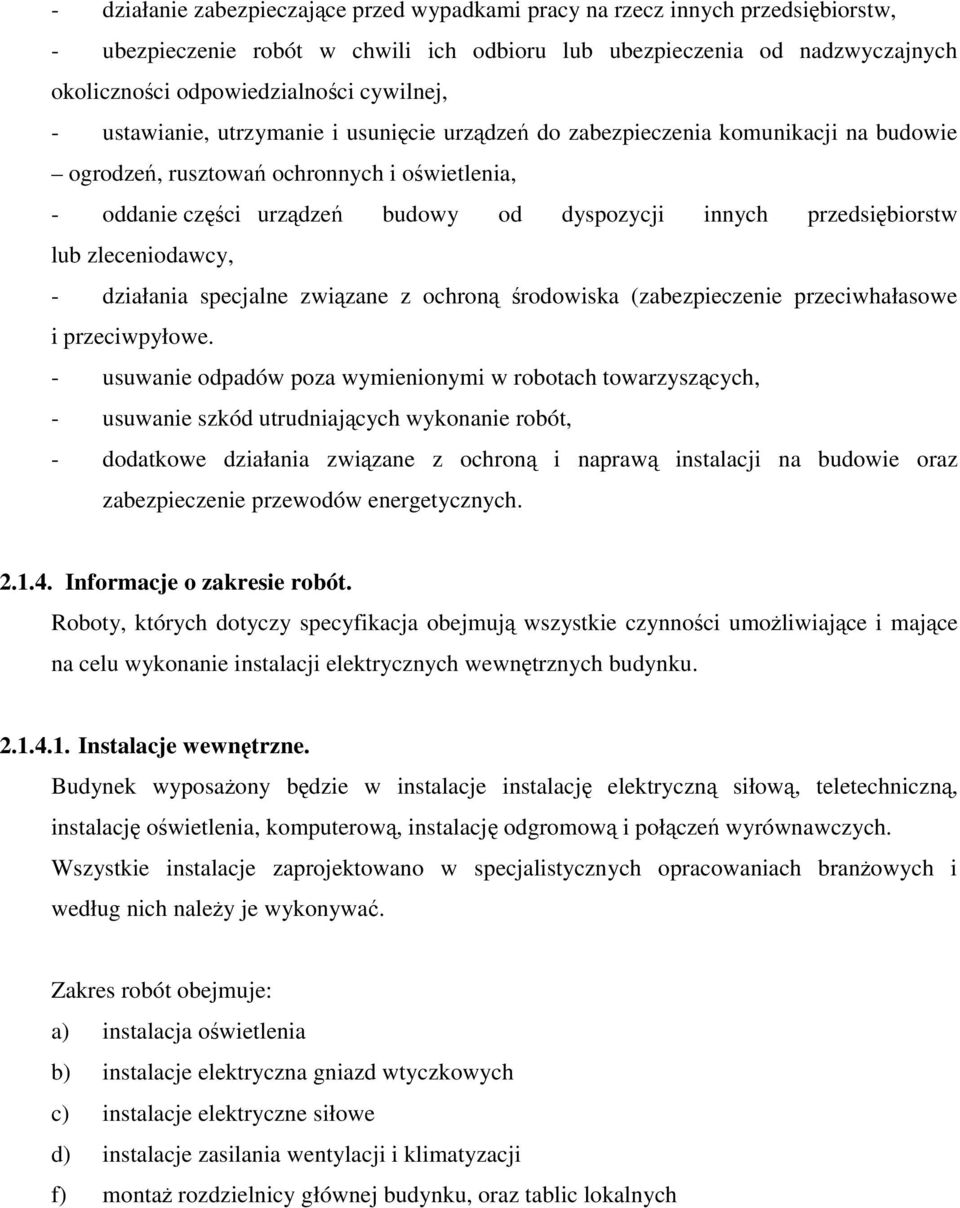

14 - działanie zabezpieczajce przed wypadkami pracy na rzecz innych przedsibiorstw, - ubezpieczenie robót w chwili ich odbioru lub ubezpieczenia od nadzwyczajnych okolicznoci odpowiedzialnoci cywilnej, - ustawianie, utrzymanie i usunicie urzdze do zabezpieczenia komunikacji na budowie ogrodze, rusztowa ochronnych i owietlenia, - oddanie czci urzdze budowy od dyspozycji innych przedsibiorstw lub zleceniodawcy, - działania specjalne zwizane z ochron rodowiska (zabezpieczenie przeciwhałasowe i przeciwpyłowe. - usuwanie odpadów poza wymienionymi w robotach towarzyszcych, - usuwanie szkód utrudniajcych wykonanie robót, - dodatkowe działania zwizane z ochron i napraw instalacji na budowie oraz zabezpieczenie przewodów energetycznych Informacje o zakresie robót. Roboty, których dotyczy specyfikacja obejmuj wszystkie czynnoci umoliwiajce i majce na celu wykonanie instalacji elektrycznych wewntrznych budynku Instalacje wewntrzne. Budynek wyposaony bdzie w instalacje instalacj elektryczn siłow, teletechniczn, instalacj owietlenia, komputerow, instalacj odgromow i połcze wyrównawczych. Wszystkie instalacje zaprojektowano w specjalistycznych opracowaniach branowych i według nich naley je wykonywa. Zakres robót obejmuje: a) instalacja owietlenia b) instalacje elektryczna gniazd wtyczkowych c) instalacje elektryczne siłowe d) instalacje zasilania wentylacji i klimatyzacji f) monta rozdzielnicy głównej budynku, oraz tablic lokalnych

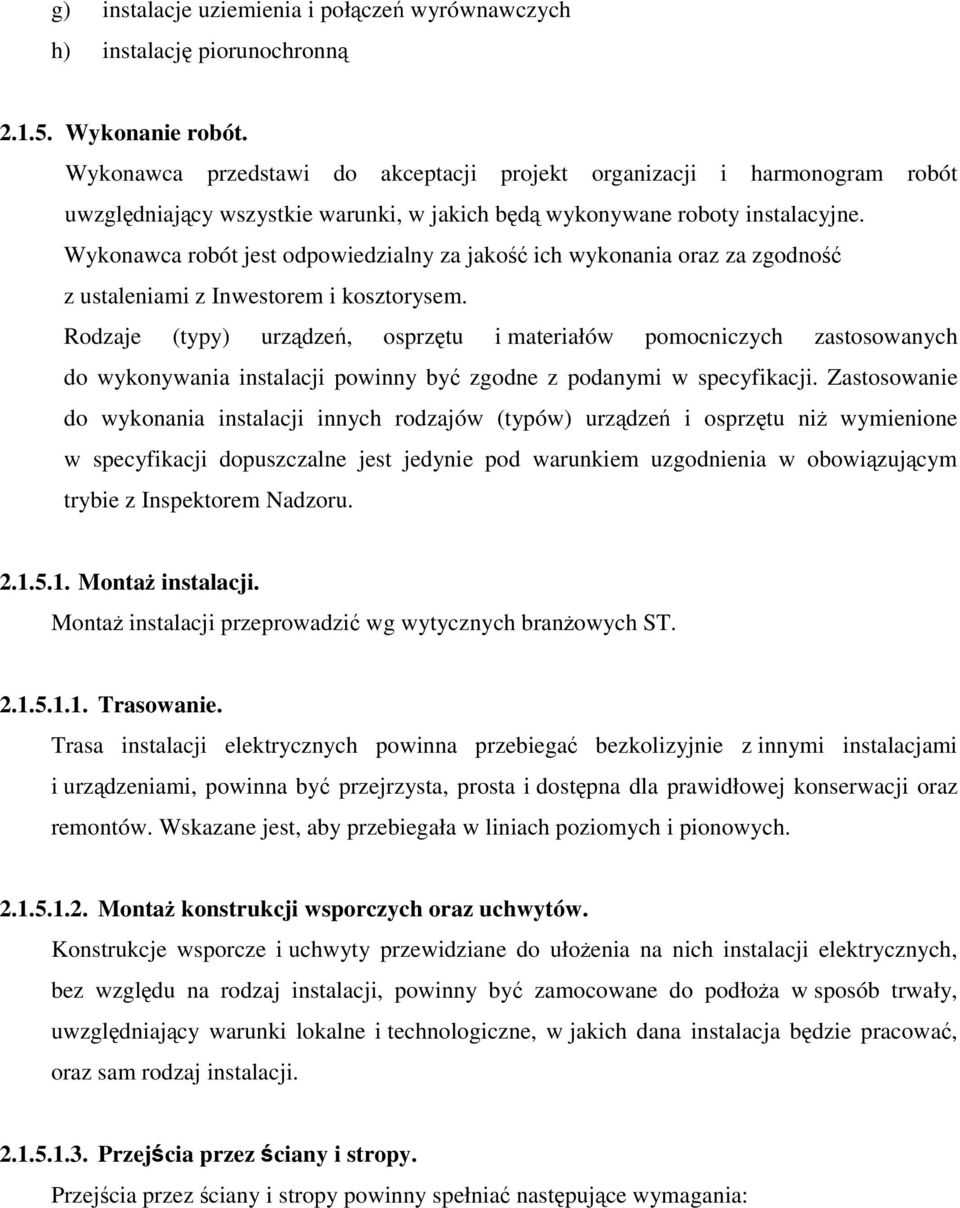

15 g) instalacje uziemienia i połcze wyrównawczych h) instalacj piorunochronn Wykonanie robót. Wykonawca przedstawi do akceptacji projekt organizacji i harmonogram robót uwzgldniajcy wszystkie warunki, w jakich bd wykonywane roboty instalacyjne. Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z ustaleniami z Inwestorem i kosztorysem. Rodzaje (typy) urzdze, osprztu i materiałów pomocniczych zastosowanych do wykonywania instalacji powinny by zgodne z podanymi w specyfikacji. Zastosowanie do wykonania instalacji innych rodzajów (typów) urzdze i osprztu ni wymienione w specyfikacji dopuszczalne jest jedynie pod warunkiem uzgodnienia w obowizujcym trybie z Inspektorem Nadzoru Monta instalacji. Monta instalacji przeprowadzi wg wytycznych branowych ST Trasowanie. Trasa instalacji elektrycznych powinna przebiega bezkolizyjnie z innymi instalacjami i urzdzeniami, powinna by przejrzysta, prosta i dostpna dla prawidłowej konserwacji oraz remontów. Wskazane jest, aby przebiegała w liniach poziomych i pionowych Monta konstrukcji wsporczych oraz uchwytów. Konstrukcje wsporcze i uchwyty przewidziane do ułoenia na nich instalacji elektrycznych, bez wzgldu na rodzaj instalacji, powinny by zamocowane do podłoa w sposób trwały, uwzgldniajcy warunki lokalne i technologiczne, w jakich dana instalacja bdzie pracowa, oraz sam rodzaj instalacji Przejcia przez ciany i stropy. Przejcia przez ciany i stropy powinny spełnia nastpujce wymagania:

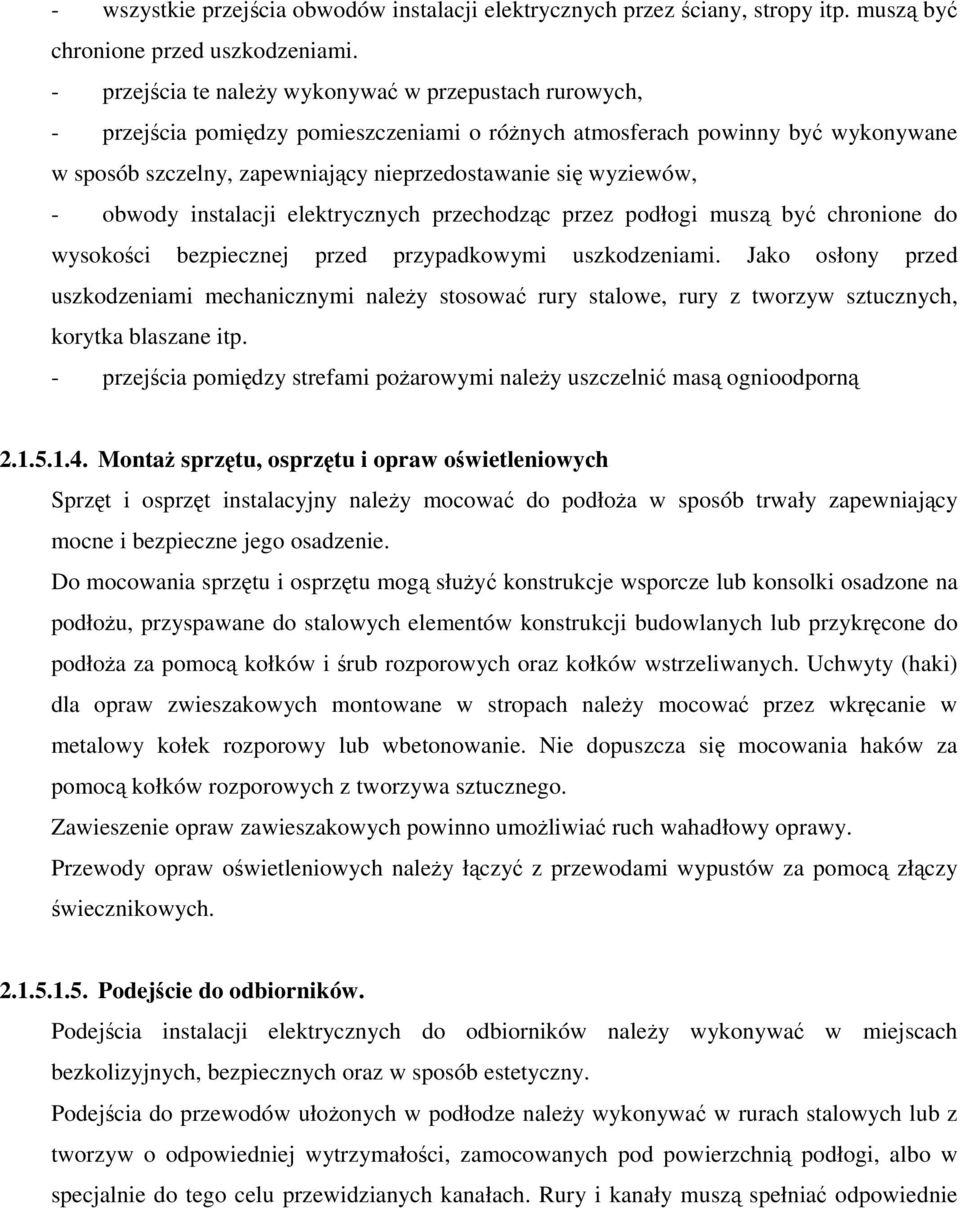

16 - wszystkie przejcia obwodów instalacji elektrycznych przez ciany, stropy itp. musz by chronione przed uszkodzeniami. - przejcia te naley wykonywa w przepustach rurowych, - przejcia pomidzy pomieszczeniami o rónych atmosferach powinny by wykonywane w sposób szczelny, zapewniajcy nieprzedostawanie si wyziewów, - obwody instalacji elektrycznych przechodzc przez podłogi musz by chronione do wysokoci bezpiecznej przed przypadkowymi uszkodzeniami. Jako osłony przed uszkodzeniami mechanicznymi naley stosowa rury stalowe, rury z tworzyw sztucznych, korytka blaszane itp. - przejcia pomidzy strefami poarowymi naley uszczelni mas ognioodporn Monta sprztu, osprztu i opraw owietleniowych Sprzt i osprzt instalacyjny naley mocowa do podłoa w sposób trwały zapewniajcy mocne i bezpieczne jego osadzenie. Do mocowania sprztu i osprztu mog słuy konstrukcje wsporcze lub konsolki osadzone na podłou, przyspawane do stalowych elementów konstrukcji budowlanych lub przykrcone do podłoa za pomoc kołków i rub rozporowych oraz kołków wstrzeliwanych. Uchwyty (haki) dla opraw zwieszakowych montowane w stropach naley mocowa przez wkrcanie w metalowy kołek rozporowy lub wbetonowanie. Nie dopuszcza si mocowania haków za pomoc kołków rozporowych z tworzywa sztucznego. Zawieszenie opraw zawieszakowych powinno umoliwia ruch wahadłowy oprawy. Przewody opraw owietleniowych naley łczy z przewodami wypustów za pomoc złczy wiecznikowych Podejcie do odbiorników. Podejcia instalacji elektrycznych do odbiorników naley wykonywa w miejscach bezkolizyjnych, bezpiecznych oraz w sposób estetyczny. Podejcia do przewodów ułoonych w podłodze naley wykonywa w rurach stalowych lub z tworzyw o odpowiedniej wytrzymałoci, zamocowanych pod powierzchni podłogi, albo w specjalnie do tego celu przewidzianych kanałach. Rury i kanały musz spełnia odpowiednie

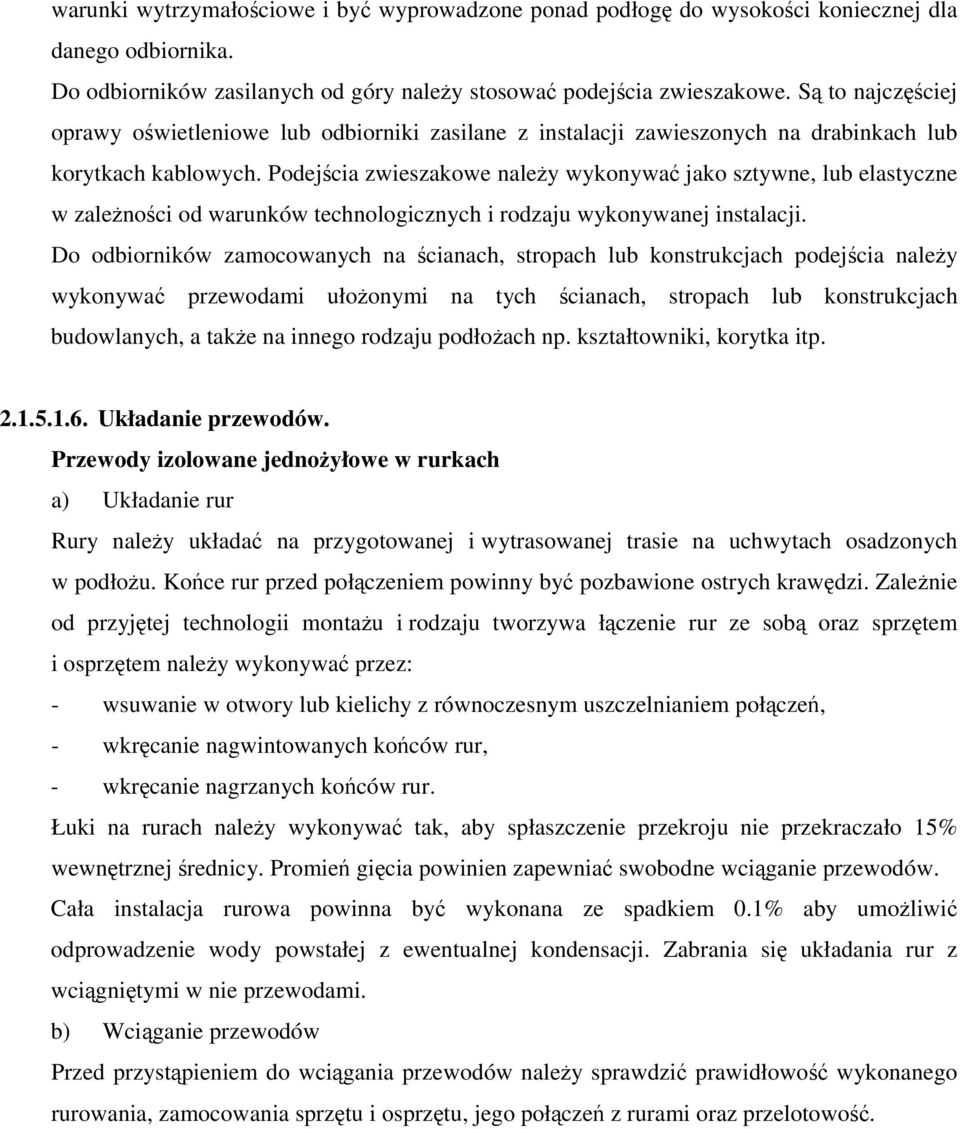

17 warunki wytrzymałociowe i by wyprowadzone ponad podłog do wysokoci koniecznej dla danego odbiornika. Do odbiorników zasilanych od góry naley stosowa podejcia zwieszakowe. S to najczciej oprawy owietleniowe lub odbiorniki zasilane z instalacji zawieszonych na drabinkach lub korytkach kablowych. Podejcia zwieszakowe naley wykonywa jako sztywne, lub elastyczne w zalenoci od warunków technologicznych i rodzaju wykonywanej instalacji. Do odbiorników zamocowanych na cianach, stropach lub konstrukcjach podejcia naley wykonywa przewodami ułoonymi na tych cianach, stropach lub konstrukcjach budowlanych, a take na innego rodzaju podłoach np. kształtowniki, korytka itp Układanie przewodów. Przewody izolowane jednoyłowe w rurkach a) Układanie rur Rury naley układa na przygotowanej i wytrasowanej trasie na uchwytach osadzonych w podłou. Koce rur przed połczeniem powinny by pozbawione ostrych krawdzi. Zalenie od przyjtej technologii montau i rodzaju tworzywa łczenie rur ze sob oraz sprztem i osprztem naley wykonywa przez: - wsuwanie w otwory lub kielichy z równoczesnym uszczelnianiem połcze, - wkrcanie nagwintowanych koców rur, - wkrcanie nagrzanych koców rur. Ł uki na rurach naley wykonywa tak, aby spłaszczenie przekroju nie przekraczało 15% wewntrznej rednicy. Promie gicia powinien zapewnia swobodne wciganie przewodów. Cała instalacja rurowa powinna by wykonana ze spadkiem 0.1% aby umoliwi odprowadzenie wody powstałej z ewentualnej kondensacji. Zabrania si układania rur z wcignitymi w nie przewodami. b) Wciganie przewodów Przed przystpieniem do wcigania przewodów naley sprawdzi prawidłowo wykonanego rurowania, zamocowania sprztu i osprztu, jego połcze z rurami oraz przelotowo.

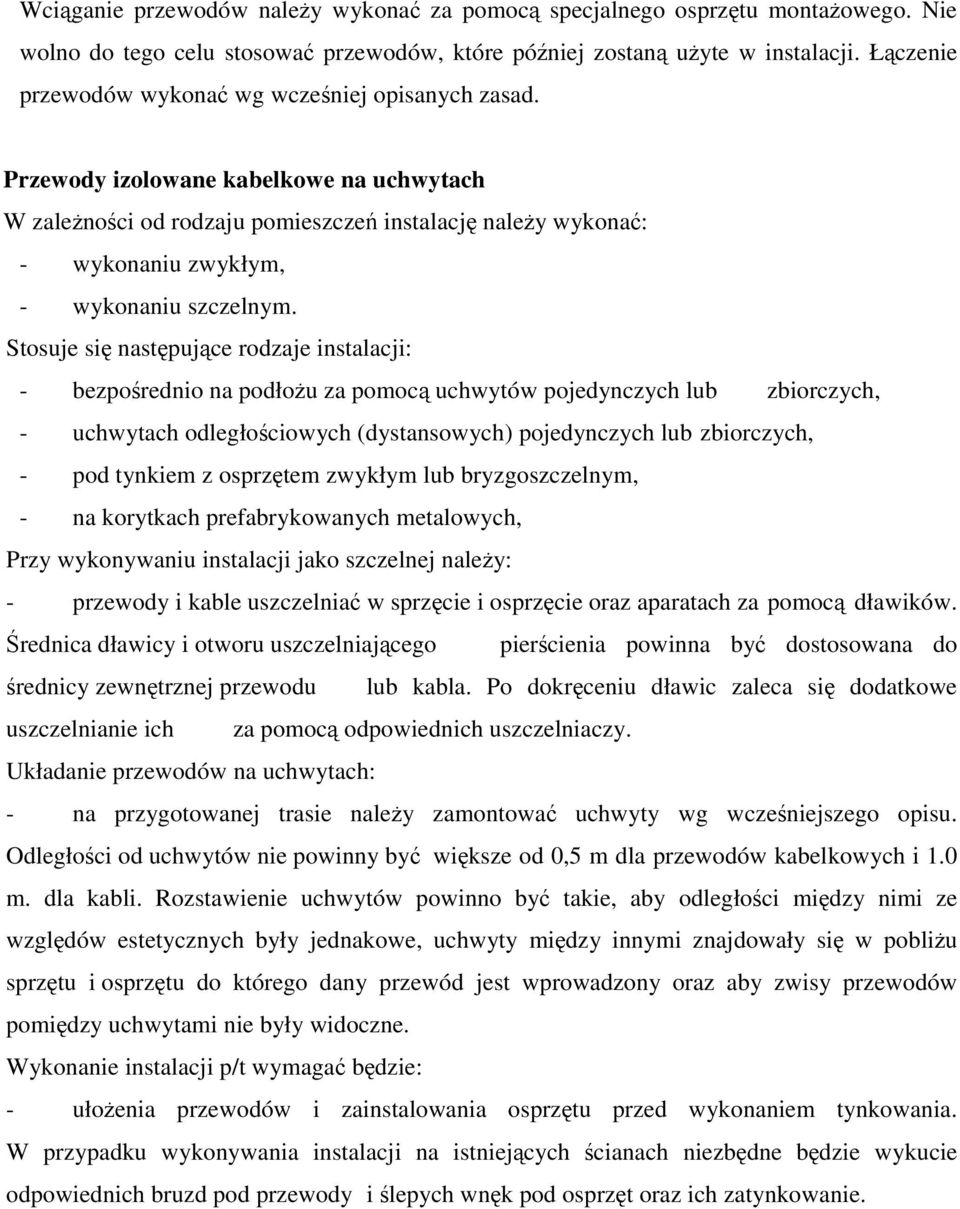

18 Wciganie przewodów naley wykona za pomoc specjalnego osprztu montaowego. Nie wolno do tego celu stosowa przewodów, które póniej zostan uyte w instalacji. Łczenie przewodów wykona wg wczeniej opisanych zasad. Przewody izolowane kabelkowe na uchwytach W zalenoci od rodzaju pomieszcze instalacj naley wykona: - wykonaniu zwykłym, - wykonaniu szczelnym. Stosuje si nastpujce rodzaje instalacji: - bezporednio na podłou za pomoc uchwytów pojedynczych lub zbiorczych, - uchwytach odległociowych (dystansowych) pojedynczych lub zbiorczych, - pod tynkiem z osprztem zwykłym lub bryzgoszczelnym, - na korytkach prefabrykowanych metalowych, Przy wykonywaniu instalacji jako szczelnej naley: - przewody i kable uszczelnia w sprzcie i osprzcie oraz aparatach za pomoc dławików. rednica dławicy i otworu uszczelniajcego piercienia powinna by dostosowana do rednicy zewntrznej przewodu lub kabla. Po dokrceniu dławic zaleca si dodatkowe uszczelnianie ich za pomoc odpowiednich uszczelniaczy. Układanie przewodów na uchwytach: - na przygotowanej trasie naley zamontowa uchwyty wg wczeniejszego opisu. Odległoci od uchwytów nie powinny by wiksze od 0,5 m dla przewodów kabelkowych i 1.0 m. dla kabli. Rozstawienie uchwytów powinno by takie, aby odległoci midzy nimi ze wzgldów estetycznych były jednakowe, uchwyty midzy innymi znajdowały si w pobliu sprztu i osprztu do którego dany przewód jest wprowadzony oraz aby zwisy przewodów pomidzy uchwytami nie były widoczne. Wykonanie instalacji p/t wymaga bdzie: - ułoenia przewodów i zainstalowania osprztu przed wykonaniem tynkowania. W przypadku wykonywania instalacji na istniejcych cianach niezbdne bdzie wykucie odpowiednich bruzd pod przewody i lepych wnk pod osprzt oraz ich zatynkowanie.

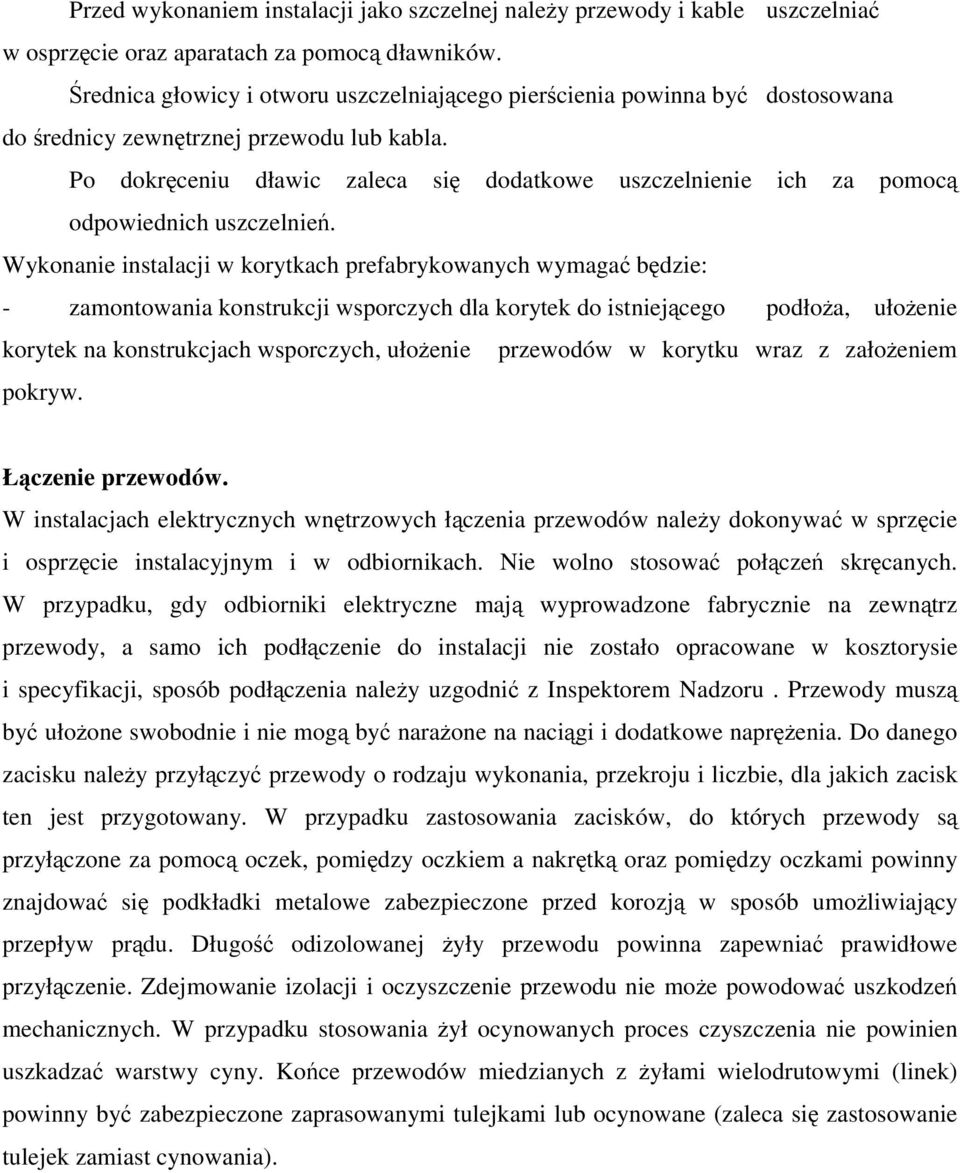

19 Przed wykonaniem instalacji jako szczelnej naley przewody i kable uszczelnia w osprzcie oraz aparatach za pomoc dławników. rednica głowicy i otworu uszczelniajcego piercienia powinna by dostosowana do rednicy zewntrznej przewodu lub kabla. Po dokrceniu dławic zaleca si dodatkowe uszczelnienie ich za pomoc odpowiednich uszczelnie. Wykonanie instalacji w korytkach prefabrykowanych wymaga bdzie: - zamontowania konstrukcji wsporczych dla korytek do istniejcego podłoa, ułoenie korytek na konstrukcjach wsporczych, ułoenie przewodów w korytku wraz z załoeniem pokryw. Łczenie przewodów. W instalacjach elektrycznych wntrzowych łczenia przewodów naley dokonywa w sprzcie i osprzcie instalacyjnym i w odbiornikach. Nie wolno stosowa połcze skrcanych. W przypadku, gdy odbiorniki elektryczne maj wyprowadzone fabrycznie na zewntrz przewody, a samo ich podłczenie do instalacji nie zostało opracowane w kosztorysie i specyfikacji, sposób podłczenia naley uzgodni z Inspektorem Nadzoru. Przewody musz by ułoone swobodnie i nie mog by naraone na nacigi i dodatkowe naprenia. Do danego zacisku naley przyłczy przewody o rodzaju wykonania, przekroju i liczbie, dla jakich zacisk ten jest przygotowany. W przypadku zastosowania zacisków, do których przewody s przyłczone za pomoc oczek, pomidzy oczkiem a nakrtk oraz pomidzy oczkami powinny znajdowa si podkładki metalowe zabezpieczone przed korozj w sposób umoliwiajcy przepływ prdu. Długo odizolowanej yły przewodu powinna zapewnia prawidłowe przyłczenie. Zdejmowanie izolacji i oczyszczenie przewodu nie moe powodowa uszkodze mechanicznych. W przypadku stosowania ył ocynowanych proces czyszczenia nie powinien uszkadza warstwy cyny. Koce przewodów miedzianych z yłami wielodrutowymi (linek) powinny by zabezpieczone zaprasowanymi tulejkami lub ocynowane (zaleca si zastosowanie tulejek zamiast cynowania).

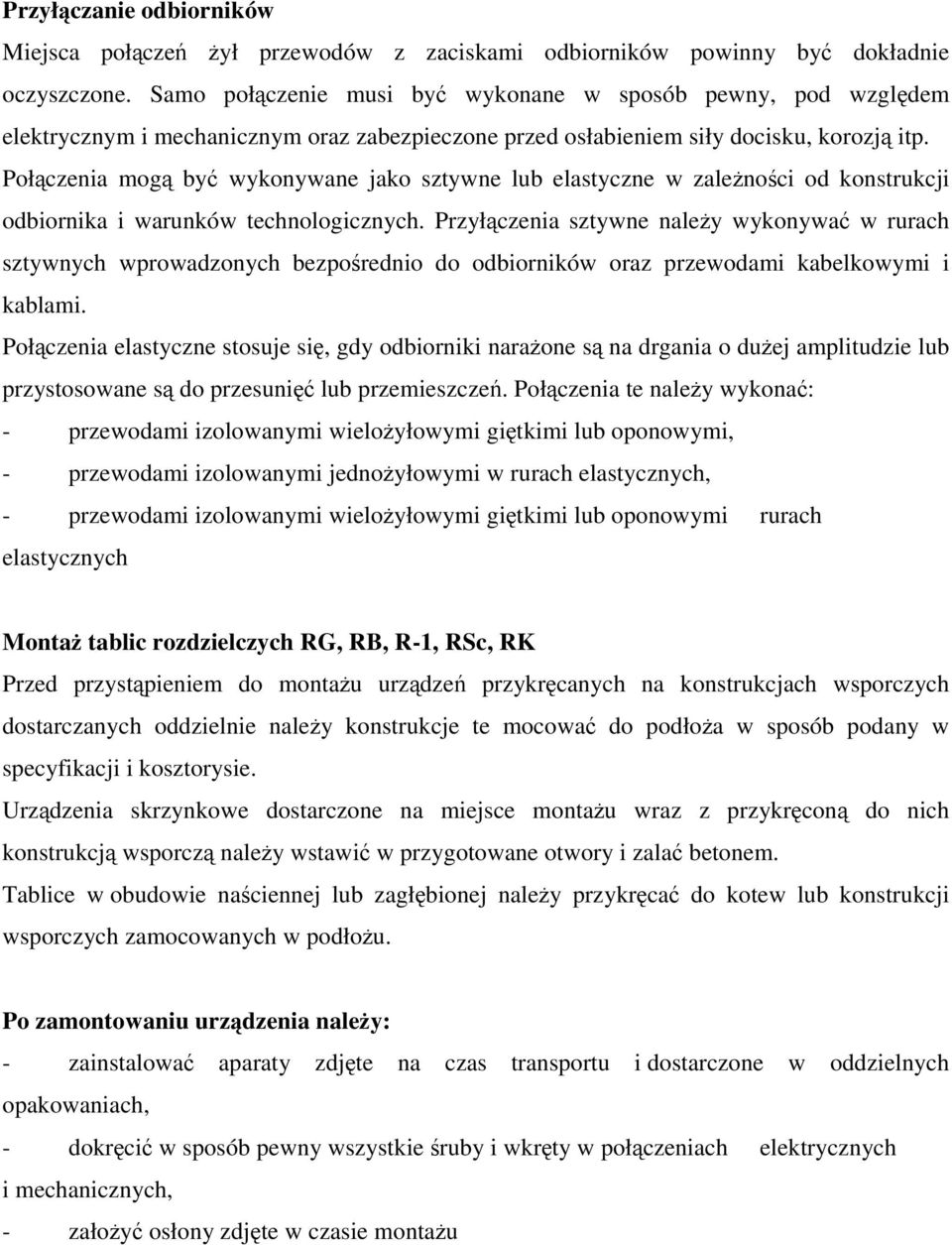

20 Przyłczanie odbiorników Miejsca połcze ył przewodów z zaciskami odbiorników powinny by dokładnie oczyszczone. Samo połczenie musi by wykonane w sposób pewny, pod wzgldem elektrycznym i mechanicznym oraz zabezpieczone przed osłabieniem siły docisku, korozj itp. Połczenia mog by wykonywane jako sztywne lub elastyczne w zalenoci od konstrukcji odbiornika i warunków technologicznych. Przyłczenia sztywne naley wykonywa w rurach sztywnych wprowadzonych bezporednio do odbiorników oraz przewodami kabelkowymi i kablami. Połczenia elastyczne stosuje si, gdy odbiorniki naraone s na drgania o duej amplitudzie lub przystosowane s do przesuni lub przemieszcze. Połczenia te naley wykona: - przewodami izolowanymi wieloyłowymi gitkimi lub oponowymi, - przewodami izolowanymi jednoyłowymi w rurach elastycznych, - przewodami izolowanymi wieloyłowymi gitkimi lub oponowymi rurach elastycznych Monta tablic rozdzielczych RG, RB, R-1, RSc, RK Przed przystpieniem do montau urzdze przykrcanych na konstrukcjach wsporczych dostarczanych oddzielnie naley konstrukcje te mocowa do podłoa w sposób podany w specyfikacji i kosztorysie. Urzdzenia skrzynkowe dostarczone na miejsce montau wraz z przykrcon do nich konstrukcj wsporcz naley wstawi w przygotowane otwory i zala betonem. Tablice w obudowie naciennej lub zagłbionej naley przykrca do kotew lub konstrukcji wsporczych zamocowanych w podłou. Po zamontowaniu urzdzenia naley: - zainstalowa aparaty zdjte na czas transportu i dostarczone w oddzielnych opakowaniach, - dokrci w sposób pewny wszystkie ruby i wkrty w połczeniach elektrycznych i mechanicznych, - załoy osłony zdjte w czasie montau

21 - podłczy obwody zewntrzne - podłczy przewody ochronne Monta sztucznych zwodów piorunowych na budynku a) Zwody poziome: Sztuczne zwody piorunochronne naley instalowa na stałe przy uyciu odpowiednich wsporników. Wymiary poprzeczne powinny by zgodne z norm. Zwody poziome naley instalowa, co najmniej 2 cm od powierzchni dachu przy pokryciach niepalnych i trudno zapalnych oraz 40 cm przy pokryciach łatwo zapalnych. b) Przewody odprowadzajce: Przewody odprowadzajce powinny by układane na zewntrznych cianach budynku w rurach ochronnych w warstwie izolacyjnej cian. Przewody odprowadzajce powinny by prowadzone po najkrótszej trasie pomidzy zwodem, a przewodem uziemiajcym. Połczenia przewodów odprowadzajcych z uziomami sztucznymi naley wykona przy pomocy złczy probierczych. c) Uziomy: Uziomy sztuczne naley wykonywa jako uziomy poziome otokowe, promieniowe lub pionowe. Uziomów tych nie wolno zabezpiecza przed korozj powłokami nieprzewodzcymi. Do uziomu naley połczy wszystkie pobliskie podziemne urzdzenia metalowe. Uziomy naturalne (zbrojenie fundamentów i ław fundamentowych) łczy z bednark ułoon na dnie wykopu fundamentowego i wprowadzon do budynku. Połczenia wykona jako spawane. Próby montaowe Po zakoczeniu robót naley przeprowadzi próby montaowe obejmujce badania i pomiary. Zakres prób montaowych naley uzgodni z Inwestorem. Zakres podstawowych prób obejmuje: - pomiar rezystancji izolacji instalacji - pomiar rezystancji izolacji odbiorników - pomiary impedancji ptli zwarciowych

22 - próby działania wyłczników rónicowoprdowych - próby działania układu SZR - pomiary rezystancji uziemie - pomiary natenia owietlenia - pomiary parametrów poszczególnych linii sieci komputerowej Kontrola jakoci robot a) Sprawdzenie i odbiór robót powinno by wykonane zgodnie z normami [4], [5] i przepisów [6]. c) Sprawdzeniu i kontroli w czasie wykonywania robót oraz po ich zakoczeniu powinno podlega: - zgodno wykonania robót z dokumentacj projektow, - właciwe podłczenie przewodu fazowego i neutralnego do gniazd - załczanie punktów wietlnych zgodnie z załoonym programem - wykonanie pomiarów rezystancji uziemienia, izolacji, pomiarów skutecznoci ochrony przeciwporaeniowej z przekazaniem wyników do protokołu odbioru Obmiar robot. Obmiar robot, obejmuje cało instalacji elektroenergetycznych. Jednostki obmiaru zostały ustalone w kosztorysie Dokumenty odniesienia 1. Rozporzdzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie. 2. PN-IEC Instalacje elektryczne w obiektach budowlanych. Demonta i monta wyposaenia elektrycznego. Obcialno prdowa długotrwała przewodów. 3. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urzdze piorunochronnych. 4. PN-IEC Ochrona odgromowa obiektów budowlanych cz 1-2.

23 Zasady ogólne. Przewodnik B - Projektowanie, monta, konserwacja i sprawdzanie urzdze piorunochronnych 5. PN-91/E-05009/01 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. 6. PN-91/E-05009/02 Instalacje elektryczne w obiektach budowlanych. Terminologia. 7. PN-91/E-05009/03Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk. 8. PN-92/E-05009/41 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Ochrona przeciwporaeniowa. 9. PN-91/E-05009/42 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Ochrona przed skutkami oddziaływania cieplnego. 10. PN-91/E-05009/43 Instalacje elektryczne' w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Ochrona przed prdem przeteniowym. 11. PN-92/E-05009/45 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Ochrona przed spadkiem napicia. 12. PN-93/E-05009/46 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Odłczanie i łczenie. 13. PN-92/E-05009/47 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Postanowienia ogólne. rodki ochrony przed poraeniem prdem elektrycznym 14. PN-93/E-05009/51 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Postanowienia wspólne. 15. PN-93/E-05009/53 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura łczeniowa i sterownicza. 16. PN-92/E-05009/54 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Uziemienia i przewody ochronne. 17. PN-93/E-05009/61 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. 18. PN-93/E-05009/443 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Ochrona przed przepiciami. Ochrona przed przepiciami

24 atmosferycznymi lub łczeniowymi. 19. PN-91/E-05009/473 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. rodki ochrony przed prdem przeteniowym. 20. PN-92/E-05009/537 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura łczeniowa i sterownicza. Urzdzenia do odłczania izolacyjnego i łczenia. 21. PN-91/E-05009/701 Instalacje elektryczne w obiektach budowlanych. Pomieszczenia wyposaone w wann lub/i basen natryskowy. 22. PN-91/E-05009/704Instalacje elektryczne w obiektach budowlanych. Instalacje placów budowy i robót rozbiórkowych. 23. PN-IEC :1994 Instalacje elektryczne w obiektach budowlanych.ochrona zapewniajca bezpieczestwo. Dobór rodków ochrony w zalenoci od wpływów zewntrznych. Wybór rodków ochrony przeciwporaeniowej w zalenoci od wpływów zewntrznych Odpowiedzialno wykonawcy. Wykonawca jest odpowiedzialny za wykonanie robót zgodnie z kosztorysem i specyfikacjami technicznymi Okrelenia podstawowe - roboty towarzyszce: roboty nalece do wiadcze umownych nawet, jeli nie s wymienione w umowie lecz podlegajce wiadczeniom umownym, - roboty specjalne: roboty nie bdce robotami towarzyszcymi podlegajce wiadczeniom tylko w przypadku, jeli s wyranie wyszczególnione w opisie zakresu robót, - dokumenty odniesienia: dokumenty stanowice podstaw do wykonania robót w tym: wszystkie elementy dokumentacji projektowej, normy, aprobaty techniczne Materiały i wyroby. Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót Wykonawca przedstawi szczegółowe informacje dotyczce

25 proponowanego ródła wytwarzania lub zamawiania tych materiałów i odpowiednie wiadectwa bada laboratoryjnych oraz próbki do zatwierdzenia przez Inwestora. Zatwierdzenie partii materiałów z danego ródła nie oznacza automatycznie, e wszelkie materiały z danego ródła uzyskaj zatwierdzenie. Wykonawca zobowizany jest do prowadzenia bada w celu udokumentowania, e materiały uzyskane z dopuszczonego ródła w sposób cigły spełniaj wymagania ST w czasie postpu robót Sprzt. Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót. Sprzt bdcy własnoci Wykonawcy lub wynajty do wykonania robót ma by utrzymywany w dobrym stanie i gotowoci do pracy. Bdzie on zgodny z normami ochrony rodowiska i przepisami dotyczcymi jego uytkowania. Wykonawca dostarczy Inwestorowi kopie dokumentów potwierdzajcych dopuszczenie sprztu do uytkowania, tam gdzie jest to wymagane przepisami. Rodzaje sprztu niezbdnego zalecanego do wykonania robót wyszczególniono w ST Wykonanie robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umow oraz za jako zastosowanych materiałów i wykonywanych robót, za ich zgodno z dokumentacj projektow oraz poleceniami Inwestora. Nastpstwa jakiegokolwiek błdu spowodowanego przez Wykonawc w wytyczeniu i wyznaczaniu robót zostan, jeli wymaga tego bdzie Inwestor, poprawione przez Wykonawc na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokoci przez Inwestora nie zwalnia Wykonawcy od odpowiedzialnoci za ich dokładno. Polecenia Inwestora bd wykonywane nie póniej ni w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawc, pod grob zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. Technik wykonania robót z podaniem sposobu wykoczenia poszczególnych elementów, przedstawiono w ST.

26 2.8. Kontrola jakoci. Wszystkie badania i pomiary bd przeprowadzone zgodnie z wymaganiami norm. Wykonawca jest odpowiedzialny za pełn kontrol robót i jakoci materiałów. Wykonawca zapewni odpowiedni system kontroli, włczajc personel, sprzt, zaopatrzenie i wszystkie urzdzenia niezbdne bada materiałów oraz robót. Wykonawca dostarczy Inwestorowi wiadectwa, e wszystkie stosowane urzdzenia i sprzt badawczy posiadaj wan legalizacj, zostały prawidłowo wykalibrowane i odpowiadaj wymaganiom norm okrelajcych procedury bada. Inwestor bdzie przekazywa Wykonawcy pisemne informacje o jakichkolwiek niedocigniciach dotyczcych urzdze pomiarowych, pracy personelu lub metod pomiarowych. Wszystkie koszty zwizane z organizowaniem i prowadzeniem bada materiałów ponosi Wykonawca Obmiar robót Zasady ogólne. Obmiar robót bdzie okrela faktyczny zakres wykonywanych robót zgodnie z dokumentacj projektow w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inwestora o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru bd wpisane do rejestru obmiarów. Jakikolwiek błd lub przeoczenie (opuszczenie) w ilociach podanych w lepym kosztorysie lub gdzie indziej nie zwalnia Wykonawcy od obowizku ukoczenia wszystkich robót. Błdne dane zostan poprawione wg instrukcji Inwestora na pimie. Obmiar gotowych robót bdzie przeprowadzony z czstoci wymagan do celu miesicznej płatnoci na rzecz Wykonawcy lub w innym czasie okrelonym w umowie lub oczekiwanym przez Wykonawc i Inwestora Urzdzenia i sprzt pomiarowy. Wszystkie urzdzenia i sprzt pomiarowy, stosowany w czasie obmiaru robót bd zaakceptowane przez Inwestora. Urzdzenia i sprzt pomiarowy zostan dostarczone przez Wykonawc. Jeeli urzdzenia te lub sprzt wymagaj bada atestujcych to Wykonawca bdzie posiada wane wiadectwa legalizacji. Wszystkie urzdzenia pomiarowe bd przez Wykonawc utrzymywane w dobrym stanie, w całym okresie trwania robót.

27 2.10. Odbiór robót Rodzaje odbiorów robót. W zalenoci od ustale, roboty podlegaj nastpujcym etapom odbioru: a) odbiorowi robót zanikajcych i ulegajcych zakryciu, b) odbiorowi czciowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu Odbiór robót zanikajcych i ulegajcych zakryciu. Odbiór robót zanikajcych i ulegajcych zakryciu polega na finalnej ocenie iloci i jakoci wykonywanych robót, które w dalszym procesie realizacji ulegn zakryciu. Odbiór robót zanikajcych i ulegajcych zakryciu bdzie dokonany w czasie umoliwiajcym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postpu robót. Odbioru robót dokonuje Inspektor Nadzoru Budowlanego z ramienia Inwestora. Gotowo danej czci robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inwestora. Odbiór bdzie przeprowadzony niezwłocznie, nie póniej jednak ni w cigu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inwestora. Jako i ilo robót ulegajcych zakryciu ocenia Inwestor na podstawie dokumentów zawierajcych komplet wyników bada w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacj projektow, i uprzednimi ustaleniami Odbiór czciowy. Odbiór czciowy polega na ocenie iloci i jakoci wykonanych czci robót. Odbioru czciowego robót dokonuje si wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inwestor.

28 Odbiór ostateczny robót Zasady odbioru ostatecznego robót. Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich iloci, jakoci i wartoci. Całkowite zakoczenie robót oraz gotowo do odbioru ostatecznego bdzie stwierdzona przez Wykonawc wpisem do dziennika budowy z bezzwłocznym powiadomieniem na pimie o tym fakcie Inwestora. Odbiór ostateczny robót nastpi w terminie ustalonym w dokumentach umowy, liczc od dnia potwierdzenia przez Inwestora zakoczenia robót i przyjcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiajcego w obecnoci Inwestora i Wykonawcy. Komisja odbierajca roboty dokona ich oceny jakociowej na podstawie przedłoonych dokumentów, wyników bada i pomiarów, ocenie wizualnej oraz zgodnoci wykonania robót z kosztorysem i specyfikacj. W toku odbioru ostatecznego robót komisja zapozna si z realizacj ustale przyjtych w trakcie odbiorów robót zanikajcych i ulegajcych zakryciu, zwłaszcza w zakresie wykonania robót uzupełniajcych i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robotach wykoczeniowych, komisja przerwie swoje czynnoci i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisj, e jako wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej kosztorysem i ST z uwzgldnieniem tolerancji i nie ma wikszego wpływu na cechy eksploatacyjne obiektu i bezpieczestwo uytkowników i obsługi, komisja dokona potrce, oceniajc pomniejszon warto wykonywanych robót w stosunku do wymaga przyjtych w dokumentach umowy Dokumenty do odbioru ostatecznego. Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporzdzony wg wzoru ustalonego przez Zamawiajcego. Do odbioru ostatecznego Wykonawca jest zobowizany przygotowa nastpujce dokumenty: 1) dokumentacj projektow podstawow z naniesionymi zmianami oraz dodatkow, jeli została sporzdzona w trakcie realizacji umowy,

29 2) szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniajce lub zamienne), 3) dzienniki budowy i rejestry obmiarów (oryginały), 4) protokoły pomiarów instalacji elektrycznej, 5) protokoły pomiarów instalacji teletechnicznej, W przypadku, gdy wg komisji, roboty pod wzgldem przygotowania dokumentacyjnego nie bd gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawc wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarzdzone przez komisj roboty poprawkowe lub uzupełniajce bd zestawione wg wzoru ustalonego przez Zamawiajcego. Termin wykonania robót poprawkowych i robót uzupełniajcych wyznaczy komisja Odbiór pogwarancyjny. Odbiór pogwarancyjny polega na ocenie wykonanych robót zwizanych z usuniciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny bdzie dokonany na podstawie oceny wizualnej obiektu z uwzgldnieniem zasad opisanych w punkcie 7.4 Odbiór ostateczny robót Warunki płatnoci Ustalenia ogólne. Podstaw płatnoci jest cena jednostkowa skalkulowana przez Wykonawc za jednostk obmiarow ustalon dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstaw płatnoci jest warto (kwota) podana przez Wykonawc w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej bdzie uwzgldnia wszystkie czynnoci, wymagania i badania składajce si na jej wykonanie, okrelone dla tej roboty w ST i w dokumentacji projektowej. Ceny jednostkowe lub kwoty ryczałtowe robót bd obejmowa: - robocizn bezporedni wraz z towarzyszcymi kosztami, - warto zuytych materiałów wraz z kosztami zakupu, magazynowania, - ewentualnych ubytków i transportu na teren budowy,

30 - warto pracy sprztu wraz z towarzyszcymi kosztami, - koszty porednie, zysk kalkulacyjny i ryzyko, - podatki obliczone zgodnie z obowizujcymi przepisami. Do cen jednostkowych nie naley wlicza podatku VAT Warunki umowy. Koszt dostosowania si do wymaga warunków umowy obejmuje wszystkie warunki okrelone w ww. dokumencie, a niewyszczególnione w kosztorysie.
